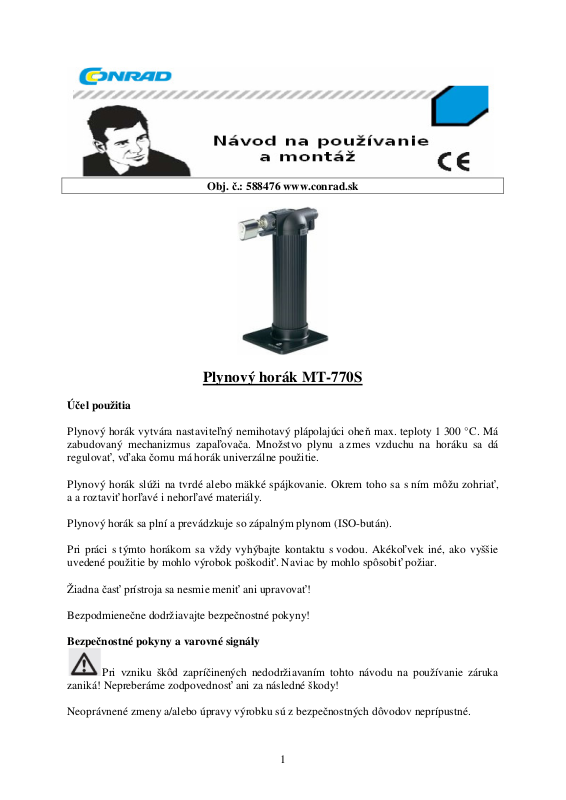

Obj. č.: 588476 www.conrad.sk
Plynový horák MT-770S
Účel použitia
Plynový horák vytvára nastaviteľný nemihotavý plápolajúci oheň max. teploty 1 300 °C. Má
zabudovaný mechanizmus zapaľovača. Množstvo plynu a zmes vzduchu na horáku sa dá
regulovať, vďaka čomu má horák univerzálne použitie.
Plynový horák slúži na tvrdé alebo mäkké spájkovanie. Okrem toho sa s ním môžu zohriať,
a a roztaviť horľavé i nehorľavé materiály.
Plynový horák sa plní a prevádzkuje so zápalným plynom (ISO-bután).
Pri práci s týmto horákom sa vždy vyhýbajte kontaktu s vodou. Akékoľvek iné, ako vyššie
uvedené použitie by mohlo výrobok poškodiť. Naviac by mohlo spôsobiť požiar.
Žiadna časť prístroja sa nesmie meniť ani upravovať!
Bezpodmienečne dodržiavajte bezpečnostné pokyny!
Bezpečnostné pokyny a varovné signály
Pri vzniku škôd zapríčinených nedodržiavaním tohto návodu na používanie záruka
zaniká! Nepreberáme zodpovednosť ani za následné škody!
Neoprávnené zmeny a/alebo úpravy výrobku sú z bezpe
1
čnostných dôvodov neprípustné.
Nenechávajte baliaci materiál nedbalo pohodený. Môže sa stať nebezpečnou hračkou pre deti.
Plynové horáky a plynové zapaľovače nemajú miesto v rukách detí! Takéto výrobky odložte
na miesto, ktoré je pre deti nedostupné.
Plynové horáky obsahujú butánový plyn. Nesmú byť uložené blízko tepelných zdrojov ani na
priamom slnku (< 40 °C).
Plynový horák môžete plniť iba bežne dostupným zápalným plynom a iba v dobre vetrateľnej
miestnosti. Vyhýbajte sa otvorenému ohňu (nebezpečenstvo explózie)!
Pri plnení dodržiavajte bezpečnostné pokyny a návod na používanie výrobcu plynu.
Plynové horáky sa môžu plniť iba vtedy, keď sú studené.
V prípade, že plyn uniká, okamžite prerušte plnenie. Mohla by vzniknúť ľahko zápalná zmes
plynu a vzduchu. Zabezpečte, aby bola miestnosť, v ktorej roznecujete plynové horáky alebo
iné zápalné zdroje, dobre vyvetraná.
Nevyberajte ani neotvárajte plynové ventily pre únik plynu.
Kryt plynového horáka sa nesmie otvárať, poškodiť ani držať blízko kúrenia či otvoreného
ohňa.
Plynový horák nikdy nevystavujte mechanickej záťaži. Nádrž na plyn by mohla presakovať
(nebezpečenstvo explózie).
Nepokúšajte sa plynový horák opravovať. Ak sa vám zdá, že je poškodený alebo vadný,
správne ho odpojte.
Pri zapaľovaní a používaní plynového horáka si ho držte ďalej od tela a odevu.
Nikdy nezapaľuje tekuté ani plynové horľaviny (napr. benzín, alkohol).
Plynový horák držte vždy tak, aby bol plameň otočený smerom od vás.
Plynové horáky sa nesmú prevádzkovať, plniť ani skladovať v priestoroch, kde sú výbušné,
ľahko zápalné látky, horľavé plyny, výpary alebo prach, horľavé tekutiny (roztoky, alkohol,
benzén, atď.). Na takýchto miestach hrozí nebezpečenstvo výbuchu alebo požiaru!
Chráňte plynový horák pred znečistením a vlhkosťou.
Počas ani krátko po používaní sa plynového horáka nikdy nedotýkajte; nebezpečenstvo
popálenia.
Popis jednotlivých častí
1. Dýza horáka
2. Regulátor vzduchu
3. Uzamykate
4. Regulátor plynu
ľný mechanizmus pre kontrolné svetlo
2
5. Piezo elektrické zapaľovanie
6. Flame failure device – Nastavenie zhasínajúceho (poruchového) plameňa
7. Plniaci ventil
8. Oddeliteľný podstavec
9. Držiak so zabudovanou nádržou na plyn
Spustenie výrobku
Plynový horák sa z bezpečnostných dôvodov dodáva prázdny.
Pred počiatočným spustením treba preto nádrž plynového horáka naplniť komerčne
dostupným zápalným plynom.
Plnenie plynovej nádrže
Plynový horák sa smie plniť a prevádzkovať len so zápalným butánovým plynom
(ISO-bután). Plynovú nádrž napĺňajte iba v dobre vetrateľnej miestnosti a vyhýbajte sa
priamemu plameňu (Nebezpečenstvo výbuchu!).
Plynové horáky sa môžu plniť iba vtedy, keď sú vychladnuté.
Pri plnení postupujte nasledovne:
- Plynový horák otočte hore dnom tak, aby plniaci ventil (7) smeroval dohora. Eventuálne
môžete vybrať podstavec.
- Fľašu s ISO-butánovým plynom (ak treba cez vhodný adaptér) priložte k plniacemu ventilu
(7) a tlačte ju vertikálne smerom dolu. Plyn uniká do nádrže plynového horáka. Celý proces
plnenia trvá asi 5 – 10 minút.
Ak plyn uniká, okamžite zastavte plnenie. Vzniknutá zmes plynu a vzduchu by
mohla vybuchnúť. Skôr ako benzínové horáky alebo iné zápalné prístroje zapálite,
dobre vyvetrajte miestnosť, v ktorej ich budete používať.
- Po naplnení počkajte aspoň 3 minúty a len potom môžete benzínový horák začať používať.
Plyn v nádrži sa musí stabilizovať.
Obsluha
Po naplnení plynovej nádrže je horák pripravený na používanie.
Žeravú dýzu plynového horáka držte vždy smerom od tela. Nikdy ju nenamierte
na ľudí ani na zvieratá.
Modrý plameň je v jasnom prostredí sotva viditeľný.
3
Pri zapaľovaní plynového horáka postupujte nasledovne:
- Bezpečnostný uzáver (6) posúvajte smerom dolu, až kým nezapadne na miesto. Tým sa
uvoľní mechanizmus zapaľovania.
- Stlačte a pridržte stlačené tlačidlo piezo elektrického zapaľovania (5). Aby sa horák zapálil,
bude asi treba opakovane viackrát stlačiť a uvoľniť tlačidlo zapaľovania.
- Tvar plameňa sa neustále nastavuje automatickým regulátorom prúdenia vzduchu (2)
a regulátorom prúdenia plynu (4).
- Uvoľnením tlačidla sa prístroj vypne. Plameň zhasne.
- Bezpečnostný uzáver sa automaticky uzamkne.
Kontrolné svetlo
- Kontrolné svetlo sa uvádza do činnosti mechanizmom uzamykania (3). Stlačte tlačidlo piezo
elektrického zapaľovania a mechanizmus uzamykania posuňte doprava („CONTINUES“).
Plameň bude horieť aj vtedy, keď sa tlačidlo piezo zapaľovania uvoľní.
- Plameň sa uhasí posunutím mechanizmu zamykania doľava („OFF“).
Skôr ako horák odložíte na bezpečné miesto, nechajte ho celkom vychladnúť.
Pozor na požiar!
Likvidácia
Na konci životnosti zlikvidujte horák v niektorej z miestnych zberní odpadu v súlade
s platnými zákonnými predpismi.
Technická špecifikácia
Teplota plameňa max. 1 300 °C
Plyn ISO-bután, svietiplyn
Objem nádrže 22 ml (približne na 60 – 80 minút)
Prevádzková a skladovacia teplota –10 °C až +40 °C
Rozmery 137 x 36 x 101 mm
Hmotnosť približne 150 g
Tento návod na použitie je publikácia firmy Conrad Electronic, s.r.o., Ľubietovská 16, 85101
Bratislava a zodpovedá technickému stavu pri tlači. Zmeny v technickom stave vyhradené. Majetok
firmy Conrad Electronic, s.r.o. Verzia: 12/08.
