Obsah

Strana

1. Úvod ................................................................................................................................ 3

Laserový měřič vzdáleností

„LDM 70-BT“

Obj. č.: 109 57 33

2. Bezpečnostní předpisy a údržba měřícího přístroje ................................................... 3

Manipulace s bateriemi ................................................................................................................... 4

3. Rozsah dodávky ............................................................................................................. 5

4. Důležité informace k provádění měření ....................................................................... 5

5. Součásti a ovládací tlačítka měřícího přístroje ........................................................... 6

6. Symboly a ostatní údaje zobrazované na displeji měřícího přístroje ........................ 9

7. Vložení baterií do přístroje (výměna baterií) ............................................................. 11

8. Uvedení měřícího přístroje do provozu (zapnutí a vypnutí přístroje) ...................... 11

9. Zapínání osvětlení měřícího přístroje (displeje) ........................................................ 11

10. Volba jednotky měření ............................................................................................... 12

11. Použití vnitřní paměti měřícího přístroje ................................................................. 13

12. Vlastní provádění měření .......................................................................................... 14

a) Vyrovnání měřícího přístroje do vodorovné polohy .................................................................. 14

b) Funkce výklopné koncové opěrky ............................................................................................ 14

c) Použití stojánku (stativu) .......................................................................................................... 14

d) Volba referenční roviny měření vzdálenosti .............................................................................. 15

e) Přímé (normální) měření vzdáleností ........................................................................................ 16

f) Sčítání a odčítání naměřených hodnot vzdáleností v režimu normálního měření ....................... 16

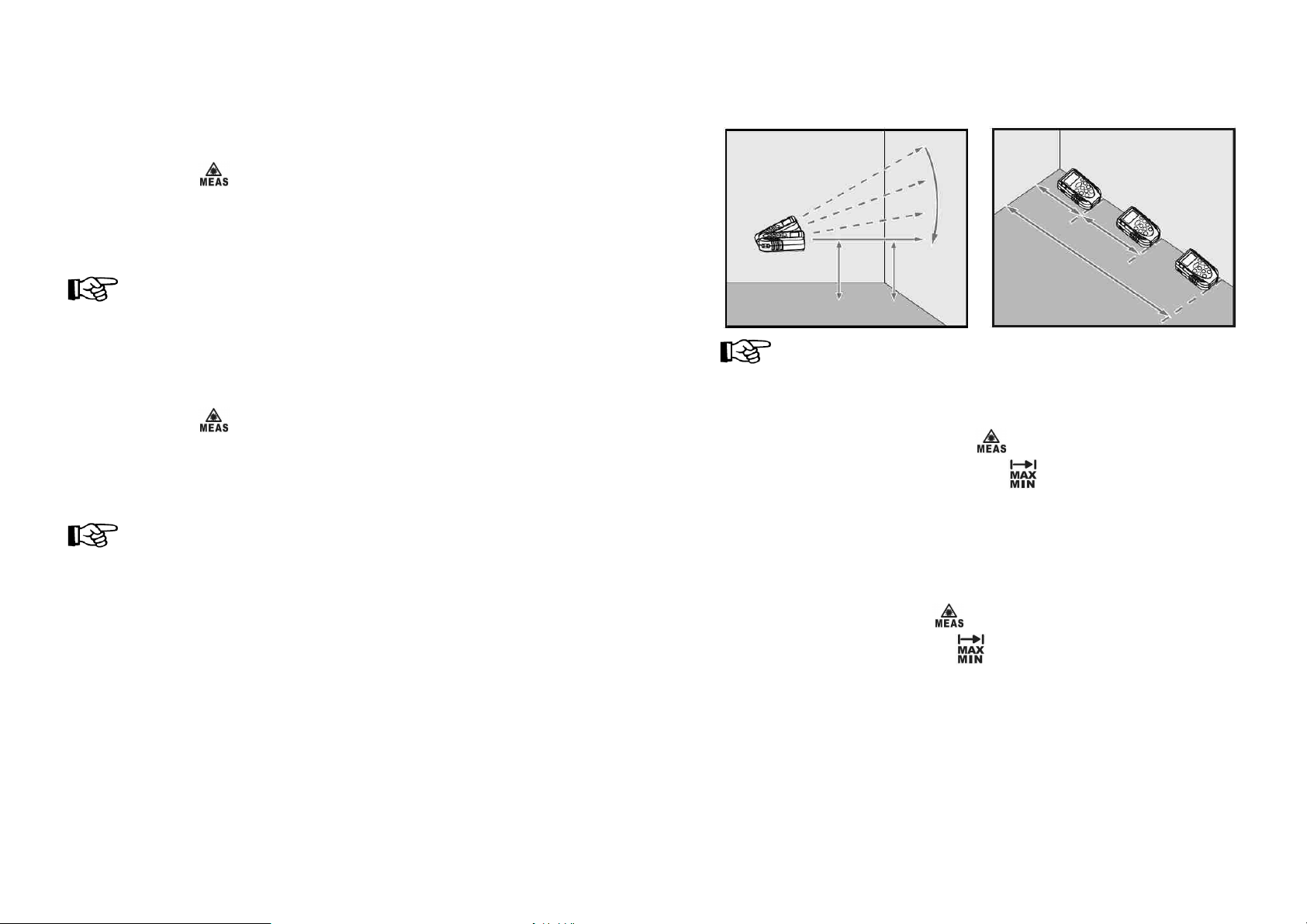

g) Postupné (dynamické) měření vzdáleností ............................................................................... 18

h) Výpočet velikosti plochy prostoru .............................................................................................. 19

i) Výpočet objemu (obsahu) prostoru ............................................................................................ 21

j) Nepřímé měření (vypočet výšky podle Pythagorovy věty) .......................................................... 23

k) Měření velikosti úhlu (sklonu) .................................................................................................... 26

16. Funkce vytyčování (zadání hodnoty vzdálenosti vytyčování) ................................ 28

17. Funkce samospouště (spuštění měření po uplynuto zadaného času) ................. 30

18. Funkce BLUETOOTH ................................................................................................. 30

19. Chybová hlášení zobrazovaná na displeji měřícího přístroje ................................ 30

22. Technické údaje ......................................................................................................... 31

3

1. Úvod

4

Vážení zákazníci!

Děkujeme Vám za Vaši důvěru a za nákup tohoto našeho speciálního měřícího přístroje. Koupí
tohoto měřiče vzdáleností s laserovým zaměřovačem jste získali vysoce přesný měřící přístroj,
který Vám poslouží k přesnému změření vzdáleností, k výpočtu plochy, výšky objektu a obsahu
(objemu, velikosti) prostorů (například místností).

Základní charakteristiky měřícího přístroje:

Absolutní přesnost měření až do vzdálenosti 70 m, kterou zaručuje nejmodernější laserová
technika. Jednoduché a precizní měření výšky objektů (místností) podle Pythagorovy věty. Měření
vzdáleností, velikostí ploch a objemů prostorů (místností). Sčítání a odčítání naměřených hodnot
včetně jejich ukládání do vnitřní paměti přístroje (20 naměřených nebo vypočtených hodnot). Velmi
Měření úhlu (sklonu) plochy. Velmi jednoduchá obsluha pomocí 12 ovládacích tlačítek.

Tento měřící přístroj je vybaven velkým, přehledným, osvětleným a dobře čitelným LCD displejem,
na kterém jsou zobrazovány naměřené a vypočtené hodnoty jakož i ostatní informace (grafické
symboly zvolených funkcí měření).

Kryt tohoto měřícího přístroje je zkonstruován podle normy „IP 54“ (ochrana proti vlhkosti, stříkající
vodě a zvířenému prachu), což znamená, že můžete tento měřící přístroj používat k měření
vzdáleností (k vytyčování trénu, prostoru) také ve venkovním prostředí.

K napájení tohoto měřícího přístroje vzdáleností „LDM 70-BT“ budete potřebovat 2 alkalické
baterie s jmenovitým napětím 1,5 V velikosti „AA“ (tyto baterie jsou součástí dodávky měřícího
přístroje).

Tento měřící přístroj vzdáleností splňuje požadavky platných evropských norem včetně příslušné
směrnice o elektromagnetické slučitelnosti.

Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení měřícího přístroje
do provozu a k jeho obsluze. Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to,
abyste jim odevzdali i tento návod k obsluze.

2. Bezpečnostní předpisy a údržba měřícího přístroje

• Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy
nebo změny ve vnitřním zapojení přístroje! Neopravujte sami tento přístroj a neprovádějte sami
výměnu žádných jeho součástek. V těchto případech ztratíte jakékoliv nároky, které by
vyplývaly ze záruky přístroje. S opravami přístroje se obraťte na svého prodejce, který Vám
zajistí jeho opravu v autorizovaném servisu.

• Měřící přístroje a jejich příslušenství nejsou dětské hračky a nepatří do rukou malých dětí!

• Nepoužívejte tento přístroj nikdy v prostředí, ve kterém se vyskytují vznětlivé výpary

chemických rozpouštědel, výbušné plyny nebo zvířený prach.

• Nevystavujte tento měřící přístroj silným otřesům a vibracím, vysokým teplotám (přímému
slunečnímu záření) jakož i silnému mechanickému namáhání a nenamáčejte jej nikdy do vody
nebo do jiných kapalin. Bude-li na měřený objekt nebo do prostoru měření dopadat přímé
sluneční záření, pak musíte počítat se sníženou vzdáleností zaměřovaného objektu (například
stěny) pouze max. cca 40 až 50 m.

Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly.

Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným
zacházením s tímto přístrojem či nedodržováním bezpečnostních předpisů. V těchto
případech zanikají jakékoliv nároky, které by jinak vyplývaly ze záruky přístroje.

• Nevystavujte tento přístroj silným elektromagnetickým nebo magnetickým polím, která se
vyskytují v blízkosti elektrických přístrojů (reproduktory, elektrické motory atd.). Magnetická
pole by mohla způsobit nepřesná zobrazení naměřených hodnot na displeji přístroje.

• Nezapínejte tento měřící přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí
do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla tento přístroj za
určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s
teplotou okolního vzduchu.

• Dodržujte rovněž všechny pokyny a bezpečnostní upozornění, které jsou uvedeny
v jednotlivých kapitolách toho návodu k obsluze.

Třída laseru: 2 podle normy EN 60825-1: 2007
Max. výstupní výkon: < 1 mW
Vlnová délka laserového záření: 620 až 690 nm

Laserové záření může být velice nebezpečné, jestliže se dostane přímo nebo
odražené do nechráněných očí (může způsobit poškození oční sítnice).

Z tohoto důvodu, dříve než začnete tento měřící přístroj používat, se prosím
informujte o příslušných zákonných ustanoveních a opatřeních, která se týkají
provozování laserových zařízení.

Při provádění měření dejte pozor na to, aby se laserový paprsek neodrážel
v zrcadle nebo od jiných lesklých ploch a aby nebyl zaměřen do očí
přítomných osob (nebo do očí zvířat). Nenechávejte proto tento přístroj
zapnutý bez dozoru. Dávejte prosím pozor na malé děti.

• Tento přístroj kromě občasné výměny baterií a příležitostného čištění nevyžaduje žádnou
zvláštní údržbu. Přístroj čistěte pouze měkkým, mírně navlhčeným hadříkem. K čištění přístroje
nepoužívejte žádné chemikálie, benzín nebo chemická rozpouštědla (ředidla barev a laků). Do
vnitřku přístroje se nesmí dostat voda nebo jiná kapalina.

Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v tomto návodu
k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.

Manipulace s bateriemi

Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti
nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie
nepatří do rukou malých dětí!

Pokud nebudete přístroj delší dobu používat, vyndejte z něj baterie. Baterie by
mohly vytéci a způsobit poškození přístroje. Při výměně baterií používejte jen
doporučené typy. Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice!

Dejte pozor na to, že baterie nesmějí být zkratovány, odhazovány do ohně nebo
nabíjeny! V takovýchto případech hrozí nebezpečí exploze!

Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního
domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození
životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné
nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí! Přispějte k jeho ochraně!

5

3. Rozsah dodávky

6

• Laserový měřič vzdáleností LDM 70-BT

• 2 baterie 1,5 V velikosti AA

• Brašna na uložení měřícího přístroje

• Návod k obsluze

4. Důležité informace k provádění měření

• Maximální vzdálenost, kterou můžete tímto přístrojem změřit, činí 70 m. Bude-li na měřený
objekt nebo do prostoru měření dopadat přímé sluneční záření, pak musíte počítat se sníženou
vzdáleností zaměřovaného objektu (například stěny) pouze max. cca 40 až 50 m.

• Kruh (bod), který vytváří laserový paprsek (například na stěně), zobrazuje měřící plochu (bod).
Laserový paprsek nesmí být přerušen žádnými překážkami.

• Laserový paprsek tohoto přístroje neproniká sklem (okenními tabulemi).

• Přístroj je vybaven funkcí kompenzace teploty pro provádění přesných měření (pro různé

teploty místnosti nebo prostoru, kde provádíte měření). Dopřejte přesto tomuto měřícímu
přístroji určitý krátký čas k jeho přizpůsobení okolní teplotě vzduchu, budete-li provádět měření
v místech s velkými rozdíly teplot.

• Koberce, čalounění, závěsy a záclony neodrážejí optimálně laserový paprsek. Použijte v těchto
případech hladké plochy, jako jsou například dna regálů (zásuvek) nebo zrcadla (dejte však
pozor na odrážející se laserový paprsek) atd.

• Nebude-li se laserový paprsek dostatečně odrážet od zaměřené plochy, připevněte na
zaměřovanou plochu vhodnou destičku (vhodný kotouček), například kousek papíru. Toto se
týká hlavně čistých oken, vody, některých průhledných umělých hmot atd.

• Při měření vzdáleností ve venkovním prostředí dejte pozor na to, že výsledky měření může
ovlivnit déšť, námraza (jinovatka), mlha a sníh jakož i přímé sluneční záření.

5. Součásti a ovládací tlačítka měřícího přístroje

7

Výstup zaměřovacího laserového paprsku.

8

1

LCD displej.

2

Boční tlačítko spouštění měření (MEAS). Provádění rychlého (expresního) měření.

3

Tlačítko . Tlačítko k spuštění měření úhlu (sklonu) plochy a vytyčování (vyměřování)

4

vzdáleností (nivelace).

5

Tlačítko . Volba režimu přímého (normálního) měření vzdálenosti (jednotlivá měření)
po krátkém stisknutí tohoto tlačítka nebo přepnutí měřícího přístroje do režimu postupného
(dynamického) měření vzdáleností (se zobrazením maximálních a minimálních naměřených
hodnot vzdáleností) po dlouhém stisknutí tohoto tlačítka.

Tlačítko . Zapnutí funkce samospouště. Po uplynutí nastaveného času časovače

17

(timeru) provede měřící přístroj příslušné měření.
Zapnutí funkce Bluetooth: Bezdrátový přenos naměřených hodnot z měřícího přístroje do
zařízení s funkcí Bluetooth (PC, tiskárna, chytrý mobilní telefon atd.). Na těchto zařízeních,
která budou vybavena příslušnými aplikacemi, můžete naměřené hodnoty dále zpracovat
(například provést jejich archivaci jako protokol).

18

Tlačítko zapnutí měřícího přístroje, laseru a spuštění provádění měření.

19

Zadní strana měřícího přístroje: Prostor k vložení baterií (bateriové pouzdro) s uzávěrem
krytu bateriového pouzdra.

20

Senzor (dioda) přijímající odražený laserový paprsek.

6 Tlačítko k provádění nepřímého měření (výpočet výšky prostoru podle Pythagorovy

věty).

7

Tlačítko „–“. Rozdíl vzdáleností (odečítání vzdáleností).
Zobrazení jednotlivých do vnitřní paměti měřícího přístroje uložených naměřených
(vypočtených) hodnot (předchozí hodnota, listování dolů).

Tlačítko . Tlačítko zobrazení naměřených nebo vypočtených hodnot, které byly

8

uloženy do vnitřní paměti měřícího přístroje.

9

Tlačítko . Zapnutí osvětlení displeje měřícího přístroje a volby jednotek měření.

10

Tlačítko . Vymazání vnitřní mezipaměti měřícího přístroje a dočasné vypnutí
laserového zaměřovače (přepnutí měřícího přístroje do pohotovostního režimu). Dlouhým
stisknutím tohoto tlačítka (2 sekundy) provedete kompletní vypnutí měřícího přístroje.

11

Výklopná (výsuvná)prodlužovaní koncovka, kterou opřete o plochu (hranu) nebo zasunete
do štěrbiny (prohlubně), od které budete chtít změřit požadovanou vzdálenost.

12

Závit 1/4" (6,35 mm) k připevnění stojánku (stativu) na zadní straně měřícího přístroje.

13

Tlačítko . Přepnutí referenční roviny (polohy) měření: Vpředu (nahoře) na měřícím
přístroji, uprostřed přístroje (při použití stativu) nebo vzadu (dole) na měřícím přístroji.

14

Libela (vodováha) k vyrovnání vodorovné polohy měřícího přístroje.

15

Tlačítko „+“. Sčítání vzdáleností (naměřených hodnot).
Zobrazení jednotlivých do vnitřní paměti přístroje uložených naměřených (vypočtených)
hodnot (následující hodnota, listování nahoru).

16

Tlačítko . Tlačítko volby měření (výpočtu) plochy a obsahu (objemu) prostoru.

9

6. Symboly a ostatní údaje zobrazované na displeji měřícího přístroje

Číslo paměťového místa (1 až 20) do vnitřní paměti měřícího přístroje uložené naměřené

F

nebo vypočtené hodnoty.
Symbol zapnutí funkce Bluetooth.

G

Symbol hodin. Zapnutí funkce samospouště. Po uplynutí nastaveného času časovače

H

(timeru) provede měřící přístroj příslušné měření.
Symbol měření úhlu (sklonu).

I

Zobrazení naměřených mezihodnot a vypočtených hodnot (1. pomocný segment displeje).

J

Zobrazení naměřených mezihodnot a vypočtených hodnot (2. pomocný segment displeje).

K

Zobrazení naměřených mezihodnot a vypočtených hodnot (3. pomocný segment displeje).

L

Zobrazení naměřené nebo vypočtené hodnoty (hlavní segment displeje s naměřenými

M

nebo vypočtenými výslednými hodnotami).
Symboly nepřímého měření.

N

Jednoduchý výpočet výšky podle Pythagorovy věty.
Součet výšek vypočtených podle Pythagorovy věty (dvojité měření).

Rozdíl výšek vypočtených podle Pythagorovy věty (měření dílčí výšky).

Měření úhlu (sklonu).

Vypočet plochy nebo (obsahu) objemu v měřeném prostoru.

O

Výpočet plochy (kosodélník).

Výpočet obsahu (objemu) prostoru (hranol).

Grafický symbol zobrazující zvolenou referenční rovinu měření (polohu přístroje při

P

provádění měření) s použitím stativu.
Grafický symbol zobrazující zvolenou referenční rovinu měření (polohu přístroje při

Q

provádění měření) vzadu (dole) na měřícím přístroji.
Grafický symbol zobrazující zvolenou referenční rovinu měření (polohu přístroje při

Symbol zapnutí funkce vytyčování (vyměřování) vzdáleností (nivelace).

A

Grafický symbol stavu nabití do měřícího přístroje vložených baterií.

B

Symbol znázorňující normální měření vzdáleností (provádění jednotlivých měření).

C

Nepřetržité (dynamické, postupné) měření vzdáleností se zobrazením maximálních (MAX)

D

a minimálních (MIN) naměřených hodnot.

Jestliže se na displeji měřícího přístroje zobrazí symbol klíče , znamená to

E

chybu elektroniky (hardware) měřícího přístroje.

R

provádění měření) vpředu (nahoře) na měřícím přístroji.
Symbol hvězdičky (symbol laserového paprsku): Zapnutí laserového zaměřovače.

S

10
