LDM 50 P
Lézeres távolságmérõ
HASZNÁLATI ÚTMUTATÓ
Rend. sz.: 1168660 : /
Rendelésszám: 1007588
01/14 verzió
2
Ez a használati útmutató ehhez a termékhez tartozik. Az
útmutató fontos tudnivalókat tartalmaz az üzembe
helyezéshez és kezeléshez. Figyeljen erre akkor is, amikor
a készüléket harmadik személynek továbbadja.
Õrizze meg tehát a használati útmutatót, hogy szükség
esetén fellapozhassa. Az útmutató tartalma az oldalszámok
megadásával a Tartalomjegyzékben található.
.
3
TARTALOMJEGYZÉK
1. Bevezetés ..................................................................................4
2. Rendeltetésszerű használat ........................................................5
3. Szállítás tartalma ........................................................................5
4. Szimb ólumok magyarázata .........................................................6
5. Biztonsági tudnivalók ..................................................................6
6. Keze lőelemek........................................................................... 10
7. Elem ek behelyezése / cseréje................................................... 12
8. Készü lék be-/kikapcsolása ........................................................ 12
9. Beállítások ............................................................................... 13
10. T ávolságmérés ......................................................................... 14
11. M ért értékek hozzáadása .......................................................... 15
12. M ért értékek kivonása............................................................... 16
13. F olyamatos mérés .................................................................... 17
14. T erület mérés ........................................................................... 18
15. T erület hozzáadása .................................................................. 18
16. T érfogatszámítás...................................................................... 20
17. Indirekt mérés .......................................................................... 20
18. Közvetett m érés ....................................................................... 23
19. T árolt mérési eredm énye k lehívása ........................................... 24
20. Háttérvilágítás .......................................................................... 25
21. Értékek törlése / Készenléti üzemmód ....................................... 25
22. Hiba elhárítás ............................................................................ 25
23. T isztítás és karbantartás ........................................................... 26
24. Eltávolítás ................................................................................ 27
25. M űszaki adatok ........................................................................ 28
Oldal
4
1. BEVEZETÉS
Tisztelt Vásárlónk!
Köszönjük, hogy ezt a terméket választotta.
A készülék megfe lel a nemzeti és az európai törvényi e lõírásoknak.
Ennek az állapotnak a fenntartása és a veszélytelen mûködés
biztosítá sa ér dekében Önnek, m int felhasználónak be kell tartania e
használati útmutató elõírásait! Ez a használati útmutató ehhez a
termékhez tartozik. Az útm utató fontos tudnivalókat tartalmaz az
üzembe helyezéshez és kezeléshez. Figyeljen erre akkor is, amikor a
készüléket harmadik személynek továbbadja. Õrizze meg tehát a
használati útm utatót, hogy szükség esetén fellapozhassa.
Az összes elõforduló cégnév és term ék m egnevezés a mindenkori
tulajdonos márkaneve. Minden jog fe nntartva.
Mûszaki kérdéseivel forduljon a következõ címekhez:
Tel.
Tel.-sz.: 0 96 04 / 40 87 87
(a hívás díja 14 ct/perc + ÁFA hálózati hívás esetén; mobiltelefoná lás
max. díja: 42 ct/perc áfával)
Telefax-szám: 0180 5 / 31 21 10
E-mail: Kérdésénél kérjük használja az Internete n található
nyomtatványunkat, amely a www.conrad.de, „Kontakt“ fejezet alatt
található
Hé. - Pé. 8.00 és 18.00 óra között.
Ausztria:
www.conra
d.at
www.business.conra d.at
Svájc:
Svájc: Tel. 0848 / 80 12 88
Fax.: 0848/80 12 89
e-mail: support@conrad.ch
Hé. - Pé. 8.00 és 12.00 óra, 13.00 és 17.00 óra között.
5
2. Rendeltetésszerû használat.
A termékkel távolságot, felületet és térfogatot lehet mérni. A
távolságokat össze tu dja adni és ki tudja vonni. A közvetett mérési
eljárással meghatározható a m agasság. A termék m ax. 50 m ért érték
tárolására alkalmas belsõ memóriával rendelkezik.
A készüléket csak zárt térben szabad használni, tehát a szabadban
nem. Kerülje el, hogy nedvesség kerüljön a készülékre, pl.
fürdõszobában.
Biztonsági és engedélyezési okokból (CE) tilos a készülék átalakítása
és/vagy módosítása. Ha a készüléket a fentiektõl eltérõ célokra
használja, a készülék károsodhat. Ezen kívül a szakszerûtlen kezelés
miatt veszélyek léphetnek fel, pl. rövidzár, tûz, áramütés stb. veszélye.
Olvassa e l a teljes h asználati útmutatót, és õrizze meg. Ha a
készüléket másoknak továbbadja, adja hozzá a használati útm utatót is.
3. A szállítás tartalma
• Lézeres távolságmérõ
• 2 db mikroelem
• Hordtáska
• Csuklószíj
• Használati útm utató
6
4. A jelképek magyarázata
Kérjük, figyeljen a következõ jelképekre:
A háromszögbe foglalt felkiáltójel olyan tudnivalókat
jelez az útmutatóban, amelyeket okvetlenül figyelembe
kell venni.
A "kéz" szimbólum különleges tanácsokra és kezelési
tudnivalókra utal.
5. Biztonsági tudnivalók:
Figyelmesen olvassa el a használati útmutatót, és
különösen a biztonsági utasításokat tartsa be.
Amennyiben a biztonsági utasításokat és a
szakszerû kezelésre vonatkozó útmutatásokat nem
tartja be, nem vállalunk felelõsséget az ebbõl adódó
személyi, vagy anyagi káro kért. Ezen kívül ilyen
esetekben ér vényét veszíti a szavatosság és a
garancia is.
Személyek/készülék biztonsága
• A termék nem játékszer. Tartsa távol a készüléket gyermekektõl
és háziállatoktól.
• Ne hagyja a csomagolóanyagot felügyelet nélkül heverni, mert
veszélyes játékszerré válhat kisgyermekek kezében.
• Óvja meg a készüléket szélsõséges hõmérséklettõl, közvetlen
napsütéstõl, erõs rázkódástól, magas páratartalomtól,
nedvességtõl, éghetõ gázoktól, gõzöktõl és oldószerektõl.
• Ne tegye ki a készüléket erõs mechanikai igénybevételnek.
7
• Ha már nem biztonságos a készülék további használata, vonja ki a
használatból, és akadályozza m eg a véletlen használatát. A
biztonságos használat akkor nem lehetséges már, ha a készülék:
-
látható sérülést szenvedett,
-
már nem mûködik rendeltetésszerûen,
-
hosszabb idõn keresztül kedvezõtlen körülmények között
tárolták, vagy
-
szállítás közben erõs igénybevételnek volt kitéve.
• Bánjon nagyon óvatosan a termékkel. Lökés, ütés, vagy akár kis
magasságból való lee sés következté ben megsérülhet.
Lézer
• A lézerberendezés használatakor feltétlenül ügyeljen arra, hogy a
lézersugarat úgy irányítsa, hogy senki ne tartózkodjon a vetítés
területén, és hogy véletlenül visszavert sugarak (például tükrözõdõ
tárgyak miatt) vonalában ne tartózkodjanak emberek.
• A lézersugárzás veszélyes lehet, ha a lézersugár vagy egy
visszavert sugár a védetlen szembe kerül. Mielõtt a
lézerberendezést üzembe helyezné, tájékozódjon az ilyen jellegû
lézeres készülékre vonatkozó törvényi rendelkezések és az
óvórendszabályok fe lõl.
• Soha ne nézzen bele a lézersugárba, és ne irányítsa azt
emberekre vagy állatokra. A lézersugárzás szemsérülésekhez
vezethet.
• Ha a lézersugár a szemet éri, a szemünket tudatosan be kell
csukni, a fejünket pedig a sugár irányából azonnal el kell fordítani.
• Amennyiben a szemét már irritálta a lézersugárzás, semmi ese tre
se végezzen biztonságilag fontos tevékenységet, például ne
dolgozzon gépeken, nagy magasságban, vagy nagy feszültség
közelében. Ne vezessen jármûvet, amíg az irritáció el nem múlik.
• Ne irányozza a lézersugara t tükörre, vagy más visszaverõ felületre.
Az ellenõrizetlenül eltérített sugár személyekre vagy állatokra
eshet.
8
• Ne nyissa fel a készüléket. Beállításokat, karbantartást kizárólag a
ACHTUNG
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASERKLASSE 2
EN 60 8 25-1: 200 7
Max. Ausgangsleistung: < 1 mW
Wellen lä nge: 620 ~69 0 nm
BATTERIE: 2 x 1,5 V/DC (AAA)
Distributed by Conrad Electronic S.E.,
Klaus-Conrad-Str.1, D-92240 Hirschau
fennálló veszélyeket ismerõ képzett sza kemb er végezhet. A
szakszerûtlen beállítás veszélyes lézer besugárzásho z vezethet.
• A készülék 2. lézerosztályba tartozó lézerrel van felszerelve. A
szállításban többnyelvû, lézerveszélyre figyelmeztetõ táblák
találhatók. Amennyiben a lézeren található figyelmeztetés nem az
Ön anyanyelvén íródott, cserélje le a megfelelõ nyelvû re.
• Figyelem! Ha a használati útmutatóban megadottaktól eltérõ kezelõ
berendezéseket, vagy más eljárási m ódokat alkalmaz, ez
veszélyes sugárzást hozhat létre.
9
Elemek
• Az elemek betételekor ügyeljen a helyes polaritásra.
• Vegye ki az akkut, ha a készüléket hosszabb ideig nem használja,
hogy elkerülje az akku szivárgásából származó károsodást. A
kifolyt vagy sérült elemek a bõrrel érintkezve marási sérülést
okozhatnak. Ha hibás elemeket kell kézbe venni, viseljen
védõkesztyût.
• Az elemeket/akkukat úgy tárolja, hogy gyerekek ne férhessenek
hozzájuk. Az elemeket/akkukat ne hagyja szanaszét, m ert
gyerekek vagy háziállatok lenyelhetik õket.
• Az összes elemet egyidejûleg kell cserélni. Régi és új elemek
keverése a készülékben az elemek kifutásához és ezáltal a
készülék meghibásodásához vezethetnek.
• Ne szedje szét az elemeket, ne zárja rövidre, és ne dobja tûzbe
õket. Soha ne kísérelje meg nem feltölthe tõ elemek feltöltését.
Robbanásveszély áll fenn!
Egyebek
• Forduljon szakemberhez, ha kétségei támadnak a készülék
mûködésével, biztonságosság ával vagy csatlakoztatásával
kapcsolatban.
• Karbantartási, beállítási és javítási m unkát csak szakemberrel,
vagy szakmûhellyel végeztessen.
• Ha m ég lenne olyan kérdése, amelyre ebben a használati
útmutatóban nem talált választ, forduljon a mûszaki
vevõszolgálatunkhoz, vagy más szakemberhez.
10
6. Kezelõszervek
A B C I D
H
E
G
F
A.
Mé rõ érzékelõ
B.
Lézer kilépõ nyílás
C.
ON (Be) gomb
D.
Gomb (mérési referencia)
E.
- gomb
F.
C / OFF (törlés / ki) gomb
G.
3 UNIT gomb (mértékegység) / (háttér világítás)
H.
+ gomb
I.
FUNC (funkció) gomb
J.
Csuklópánt rögzítés
K.
Vég elem, felhajtható
L.
Elemtartó rekesz
J K L
11
15
14
13
12
11
10
9
8
1. Jelerõsség
2. Folyamatos mérés
3. Felület / Volumen / közvetett m érés (Pitagorasz)
4. Memória
5. Elemállapot kijelzés
6. Mértékegység

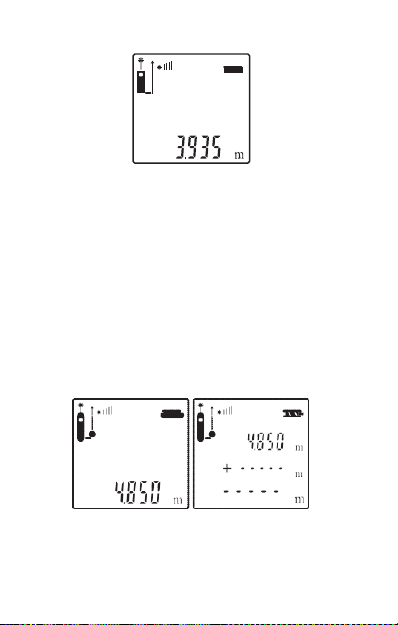

7. Mért érték
8. Korábbi mért érték
9. Összeadás / kivonás
10. Hardver hiba
11. min jelzõ
12. Kitûzés funkció
13. max jelzõ

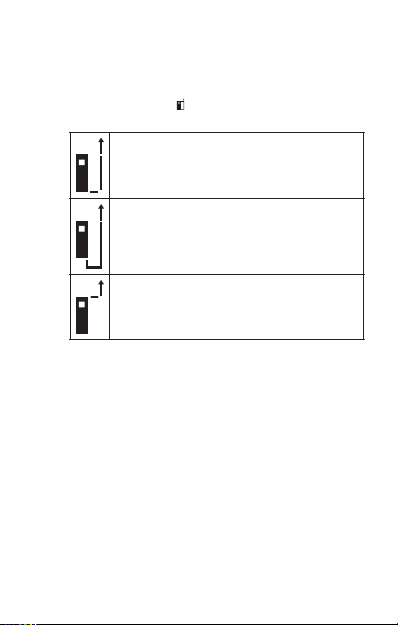

14. Mérési kiinduló pont
15. Lézer indikátor
1 2 3 4 5
7
6
12
7. Az elemek berakása/cseréje
1. Nyissa fel hátoldalon lévõ elem tartó rekeszt (L).
2. Az elemtartó rekeszben jelöltek szerint helyezzen be helyes
polaritással két mikroelemet.
3. Zárja vissza az elem tartót.
Cserélje ki az elem eket, ha a kijelzõn a
101-es hibakód megjelenik és az elemállapot jelzés (5)
villogni kezd.
8. A készülék be-ki kapcsolása
1. Kapcsolja be a készüléket az ON (C), bekapcsoló gomb
megnyomásával. A kijelzõn megjelenik a Standby jelzés.
2. Nyomja meg újból az ON gombot a cél lézer (B) aktiválásához. A
kijelzõn megjelenik a lézer indikátor (15) és a jel erõsség indikátor
(1).
13
A jel erõsség indikátor azt mutatja, hogy a jel a felületrõl
méter
láb
coll
0’00” 1/16
hossz m ft
in
0’00” 1/16
Felület
m²
ft²
ft2
ft2
Térfogat
m³
ft³
ft3
ft3
milyen gyorsan és milyen precízen verõdik vissza.
Minél több vonal látható, annál gyorsabb és pontosabb
3. A célzó lézer deaktiválásához nyomja meg az OFF (F) gombot.
4. A készüléket az OFF gom b kb. két m ásodpercig megnyom va
a mérés.
tartásával lehet kikapcsolni.
A készülék a célzó lézert, ha nem használják, 30
másodperc után automatikusan kikapcsolja.
Három perces használati szünet után a készülék
önmagát kikapcsolja.
9. Beállítások
Mértékegység
• Gyári beállításn ál a ké szülék a mért értékeket méterben mutatja.
• A mértékegység módosításához tartsa a UNIT (G) gombot kb. 1
másodpercig megnyomva.
• Az ehhez tartozó jelzés a mért érték mellett job boldalon jelenik
meg.
• A következõ mértékegységek közül választhat:
14
Mérési kiinduló pont
• Ausgangspunkt: Rückseite
• Die Länge des Geräts ist im M esswert enthalten.
• Ausgangspunkt: Endstück (K) auf der Rückseite
• Klappen Sie das Endstück auf der Rückseite aus.
• Die Länge des Ge räts und die Länge des Endstücks
sind im Messwert enthalten.
• Ausgangspunkt: Vorderseite
• Gyári beállítás szerint a mûszer a mért értéket a mûszer
hátoldalától számítja.
• A vonatkozási szint megváltoztatásához nyomja meg a (D) gombot.
A következõ mérési alappontok közül vá laszthat:
10. Távolságmérés
1. Ha a célzó lézer (B) n incs aktiválva, a lé zer aktiválásához nyomja
meg az ON (C) gombot.
2. Irányítsa a lézerponto t me rõlegesen a célra, és próbálja meg a
mûszert lehetõleg elmozdulásmentesen tartani.
3. Nyomja meg az ON gombot. Rövid idõ után hangjelzés hallható és
a mért érték megjelenik a kijelzõn.
15
4. A lézer minden mérés után kikapcsol és a következõ m érés elõtt
újra aktiválni kell.
11. A mérési eredmények összeadása
1. Mérje meg az elsõ értéket.
2. Nyomja meg a + (H) gombot. Az aktuálisan mért érték a kijelzõ e lsõ
sorában jelenik meg.
3. Aktiválja a célzó lézer t (B), az ON (C) gom b megnyomásával.
4. Mérje meg a második értéket, úgy, hogy az ON gombot nyomja. A
második érték a kijelzõ második sorában jelenik meg. Az alsó
sorban megjelenik a két mért érték összege.
5. Járjon el a fentiekben leírtak szerint, a további mérési értékek
összeadásánál.
16
12. A mérési eredmények kivonása
1. Mérje meg az elsõ értéket.
2. Nyomja meg az - (E) gombot. Az aktu álisan mért érték a kijelzõ
elsõ sorában jelenik m eg.
3. Aktiválja a célzó lézer t (B), az ON (C) gom b megnyomásával.
4. Mérje meg a második értéket, úgy, hogy az ON gombot nyomja. A
második érték a kijelzõ második sorában jelenik meg. Az alsó
sorban megjelenik a két mért érték különbsége.
5. Járjon el a fentiekben leírtak szerint, a további mérési értékek
kivonásánál.
17
13. Folyamatos mérés
1. A folyamatos mérésbe átváltáshoz tartsa kb. két m ásodp ercen
keresztül megnyom va az ON ( C) gombot.
2. Ezzel a cél lézert (B) aktiválja. Ettõl fogva a távolság mérés
folyamatos.
3. A kijelzõn a mérési mûvelet maximális, m inimális és legutoljára
regisztrált értéke látha tó.
4. A folyamatos mérés befejezéséhez nyomja meg az ON, gombot. A
mérési eredmények továbbra is láth atóa k maradnak.
18
14. Felületmérés
1. Nyomja meg a FUNC (I) gombot. A kijelzõ felsõ részén megjelenõ
négyszög jelzi a felület mérést.
2. Aktiválja a célzó lézer t (B), az ON (C) gom b megnyomásával.
3. A felület egyik oldalának megméréséhez nyomja meg az ON
gombot. A mért érték a felsõ sorban jelenik meg.
4. Aktiválja a célzó lézer t, az ON gomb megnyom ásáva l.
5. Nyomja meg az ON gombot, hogy a felület második oldalának
hosszát megmérje. A mért érték a középsõ sorban jelenik meg.
6. A mûszer automatikusan összeszorozza a két m ért értéket. A
felület mérete az alsó sorban jelenik meg.
15. A felületek összeadása
• Ezzel a funkcióval össze lehet adni több derékszögû felület
méretét.
• Az egyik oldalhossz mindegyik felületnél azonos kell leg yen. A
felületek nem kell feltétlenül összefüggõek legyenek.
• Az egyes mérések sorendjénél figyeljen a felület összegezés
villogó szimbólumára (négyzet egy hozzá kapcsolódó
parallelogrammával).
19
Tegye a következõket:
1. Nyomja meg kétszer a FUNC (I) gombot. Fent a kijelzõn megjelenik
a felület összegezés jelzése.
2. Aktiválja a célzó lézer t (B), az ON (C) gom b megnyomásával.
3. A felületek egyik oldalának m egm éré séhez nyomja meg az ON
gombot. Ez az oldalhossz minden felületnél azonos kell legyen. A
mért érték a felsõ sorban jelenik meg.
4. Aktiválja a célzó lézer t, az ON gomb megnyom ásáva l.
5. A felületek másik oldalának megméréséhez nyom ja meg az ON
gombot. A mért érték a középsõ sorban jelenik meg. Az elsõ felület
mérete az alsó sorban jelenik meg.
6. Aktiválja a célzó lézer t, az ON gomb megnyom ásáva l.
7. Nyomja meg az ON gombot a második felület fennmaradó
méretének megmér ésér e. Ez az oldal nem lehet része az elsõ
felületnek. A mért ér ték a középsõ sorban jelenik meg.
8. A két felület méretének összege az alsó sorban látható.
9. Járjon el a korábban leírtak szerint, és szükség esetén adjon hozzá
további felületeket.
20
16. Térfogatmérés
1. Nyomja meg háromszor a FUNC (I) gombo t. A kijelzõ felsõ részén
megjelenõ téglatest jelzi a térfogatmérést.
2. Aktiválja a célzó lézer t (B), az ON (C) gom b megnyomásával.
3. A térfogat elsõ oldalhosszának megméréséhez nyomja meg az ON
gombot. A mért érték a felsõ sorban jelenik meg.
4. Aktiválja a célzó lézer t, az ON gomb megnyom ásáva l.
5. A térfogat második oldalhosszának megméréséhez nyom ja meg az
ON gombot. A mért érték a középsõ sorban jelenik meg.
6. Aktiválja a célzó lézer t, az ON gomb megnyom ásáva l.
7. A térfogat magasságának megméréséhez nyomja m eg az ON
gombot. A mért érték a középsõ sorban jelenik meg.
8. A mûszer automatikusan összeszorozza a három mért értéket. A
helyiség volumene (térfogata) az alsó sorban jelenik meg.
17. Közvetett mérés
A Pitagorasz tétele segítségével (a2+b 2=c 2) egy tárgy magassága
közvetett módon is meghatározható .
Két mérési ponttal
1. Nyomja meg négyszer a FUNC (I) gombot. A kijelzõ felsõ részében
megjelenõ háromszög utal a két referenciapontos közvetett
mérésre.
21
2. Mérje m eg a két szükséges hosszúságot. A mérést a következõ
rajz sorrendjébe n, vagy a közvetett jelzés villogó szegmensének
megfelelõen végezze.
3. Aktiválja a célzó lézer t (B), az ON (C) gom b megnyomásával.
4. Az elsõ hosszúság méréséhez nyomja meg az ON gombot. A mért
érték a felsõ sorban jelenik meg.
5. Aktiválja a célzó lézer t, az ON gomb megnyom ásáva l.
6. A második hosszúság méréséhez nyomja meg az ON gombot. A
második hosszúságot a m ûszer folyamatosan méri. A m inimális
mért érték a középsõ sorban jelenik meg, a valós idejû mérési
eredmény az alsó sorban látható.
7. A második szakasz minim ális értékének regisztrálásához n yomja
meg az ON gombot. A magasságot a készülék autom atikusan
kiszámolja és megjelenik az alsó sorban.
22
Három referenciaponttal
1. Nyomja m eg ötször a FUNC (I) gombot. Fenn a kijelzõ közepén
egy középen kettévágott háromszög jelzi a közvetett mérést három
referencia ponttal.
2. Mérje meg a három szükséges hosszúságot. A mérést a rajz
sorrendjében vagy a közvetett jelzés villogó szegmensének
megfelelõen végezze
3. Aktiválja a célzó lézer t (B), az ON (C) gom b megnyomásával.
4. Az elsõ hosszúság méréséhez nyom ja meg az ON gombot. A mért
érték a felsõ sorban jelenik meg.
5. Aktiválja a célzó lézer t, az ON gomb megnyom ásáva l.
23
6. A második hosszúság méréséhez nyomja meg az ON gombot. A
második hosszúságot a m ûszer folyamatosan méri. A m inimális
mért érték a középsõ sorban jelenik meg, a valós idejû mérési
eredmény az alsó sorban látható.
7. A második szakasz minim ális értékének regisztrálásához nyomja
meg az ON,gombot.
8. Aktiválja a célzó lézer t, az ON gomb megnyom ásáva l.
9. A harmadik hosszúság méréséhez nyomja meg az ON gombot. A
mért érték a középsõ sorban jelenik meg.
10. Az 1 és a 3 pont közötti m agasságot a m ûszer automatikusan
kiszámolja, ami a legalsó sorban jelen ik meg.
18. Kitûzés funkció
1. Nyomja meg hatszor a FUNC (I) gombot. A következõ elemek
jelennek meg a kijelzõn:
2. Az alsó sorban lévõ öt számhely egyikének kiválasztására nyomja
meg a + (H) gombot. A kiválasztott számjegy villog.
3. A számjegy értékének megváltozta tásáh oz nyomja meg a - (E)
gombot.
4. Miután a szükséges távo lságot beállította, igazolásul nyomja meg
az ON (C) gombot. Ez aktiválja a cél lézert (B) és a készülék a
folyamatos mérési módba vált át. A beállított távolság a középsõ
sorban jelenik meg, a valósidejû mért érték a legalsó sorban
látható.
24
5. Mihelyt a valósidejû m ért érték a beállított távolsághoz közeledik,
egyre sûrûbben hallható a figyelmeztetõ hangjelzés. A megszólalás
akkor a legsûrûbb, ha a valósidejû mérési eredmény és a beállított
A hangjelzés gyakorisága akkor is növekszik, ha a
beállított távolság többszöröséhez közeledünk. Ha
például 2 m-es távolságot állított be, a hangzás
gyakorisága megnövekszik 4 m, 6 m, 8 m, 10 m, stb.
6. A folyamatos mérés befejezéséhez nyomja meg az ON, gombot.
7. A folyamatos mérés folytatásához nyomja meg az ON gombot.
valósidejû méréséné l.
Ekkor a + és - gombokkal, az elõbb leírtak szerint új távolságot
állíthat be.
19. A tárolt mért értékek lehívása
• Az utolsó 50 mérési er edmény automatikusan a tár olóba kerül.
• Miután mind az 50 tárolóhely betelt, a legrégebbi m érési
eredményt a készülék törli. A legfrissebb mérési eredmény a 50
számú tárolóhelyre kerül.
• A tárolt mérési eredmények növekvõ sorrendben való behívásához
Standby módban nyomja meg a + (H) gombot.
• Az - (E) g omb ot m egnyomva a tárolóhelyek csökkenõ sorrendben
jelennek meg.
• A tárolóhely szám át (4) a kijelzõ felsõ részén lehet leolvasni.
távolság egybeesik.
25
20. Háttérvilágítás
Kód
Ok
Megoldás
101
Gyenge az elem
Cserélje ki az elem eket.
104
Számítási hiba
Ismételje meg a folyamatot.
152
Üzemi
hõmérséklet
Tartsa be az elõírt üzemi
hõmérséklet-tartományt.
153
Az üzemi
hõmérséklet a
154
Mérési
tartomány
Tartsa be a mérési
tartományt.
155
A visszaverõdött jel túl
gyenge
Válasszon egy másik
mérési felületet
156
A visszavert jel túl
erõs
157
Mérési hiba, vagy
túl világos háttér
Sötétítse be a felületet, vagy
válasszon egy m ásik felületet.
160
Túl erõs rezgés
Tartsa nyugodtan a mûszert.
• A háttérvilágítás aktiválásához vagy inaktiválásához nyomja meg a
(G) gombot.
• A háttérvilágítás automatikusan kikapcsolódik kb. 15 m ásodperc
múlva.
21. Értékek törlése / Standby mód
Nyomja meg a C (E) gombot, ha egy mérési folyamat közben egy
értéket a közbensõ tárolóból törölni akar, vagy ha vissza akar térni a
készenléti (Standby) módba.
22. Hibaelhárítás
26
Ha a kijelzõ baloldalán a
szimbólum (10) jelenik meg, akkor hardver hiba áll fenn. Ebben az
esetben kapcsolja ki, m ajd újra be a készüléket. Ha a szimbólum
továbbra
is fennmarad, akkor hiba áll fenn.
23. Tisztítás és karbantartás
• Ne merítse vízbe vagy más folyadékba a terméket.
• A készülék nem igényel karbantartást. A külsejét csak egy puha,
száraz ruhával, vagy ecsettel tisztítsa. A kamera lencséjének
tisztításához használjon egy kis ecsetet vagy egy fültisztító pálcikát.
• Ne használjon agresszív tisztítószereket vagy vegysze reke t, mert
károsíthatják a ház felületét.
• A mérõeszközt csak a vele szállított táskában szállítsa és tárolja.
27
24. Eltávolítás
A készülék
Elemek
Az elhasznált elektronikus készülékek nyersanyagnak
tekintendõk, és nem valók a háztartási szemétbe.
Az elhasználódott készüléket az érvényes törvényi
elõírásoknak megfelelõen kell eltávolítani.
Vegye ki b elõle az esetleg benne lévõ elemet, és
ártalmatlanítsa azt a terméktõl elkülönítve.
Ön, mint végfelhasználó, törvényileg kötelezett minden
elhasznált elem és akku leadására; tilos õket a háztartási
szeméttel együtt eltávolítania!
A káros anyag tartalmú elemek/akkuk az itt látható
szimbólumokkal vannak megjelölve, amelyek a háztartási
szemét útján történõ eltávolítás tilalmára utalnak. A
legjelentõsebb nehézfémek jelölései a következõk:
Cd=kadmium, Hg=higany, Pb=ólom (a jelölés az
elemeken és akkukon pl. a szöveg mellett látható
szeméttartály ikon alatt található).
Az elhasznált elemek/akkuk ingyenesen leadhatók a
lakóhely gyûjtõhelyein, fiókjainkban, valamint minden
olyan helyen, ahol elemeket/akkukat forgalmaznak.
Ezzel eleget tesz törvényi kötelezettségének, és
hozzájárul a környezet védelméhez!
28
25. Mûszaki adatok
Üzemi feszültség........................ 2 db alkáli mikroelemrõl
Mérési tartományA) ............................ 0,05 – 50 m
PontosságB) ............................. ± 2 mm
2. lézerosztály
Lézer hullámhossz....................... 620 – 690
nm Lézer kimenõ teljesítmény ............. <1
mW megszólalási idõ.............................. 0,3
másodperc
Automatikus lekapcsolási idõ......... 30 másodperc (léze r)
Üzemelési feltételek.............................. 0...+40 ºC, 10 – 80 % rel. légnedv.
Tárolási felté telek..................... -20-tól +65 ºC-ig, 10 – 80 % rel párat.
Méretek (Szé x M x Mé) ......... 48 x 25 x 112 mm
Súly...................................... 95 gramm
A) A mérési tartom ány és a pontosság attól függ, hogy a lézer fény a
céltárgy felületérõl milyen jól verõdik vissza, továbbá függ még lézer
pont fényességétõl a környezet fényességéhez képest.
B) Kedvezõ feltételek mellett a mérések pontossága
<10 m kb. ±2 mm. 10 m feletti m éréseknél kb.
±0,1 mm/m hatással kell számolni.
Kedvezõtlen felté telek között (pl. erõs napsugárzásnál vagy rosszul
visszaverõ felületeknél) az eredmény 10 mm-ig is eltérhet a pontos
értéktõl.
180 másodperc (készülék)
29
Loading...
