SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 10 07 588 www.conrad.si
NAVODILA ZA UPORABO
Laserski merilnik razdalj Toolcraft LDM 50 P
Kataloška št.: 10 07 588
Ta navodila za uporabo sodijo k temu izdelku. Vsebujejo pomembne napotke za pripravo na
delovanje in uporabo izdelka. Na to bodite pozorni tudi v primeru, če nameravate ta izdelek
predati v uporabo tretji osebi.
Navodila shranite, če jih boste morda hoteli kasneje ponovno prebrati!
Kazalo
1. Uvod .................................................................................................................................... 3
Servisna služba ................................................................................................................. 3
2. Predvidena uporaba ............................................................................................................ 3
3. Vsebina paketa ................................................................................................................... 3
4. Razlaga simbolov ................................................................................................................ 4
5. Varnostni napotki ................................................................................................................ 4
Osebe/izdelek ................................................................................................................... 4
Laser ................................................................................................................................. 4
Baterije .............................................................................................................................. 5
Ostalo ................................................................................................................................ 5
6. Upravljalni elementi ............................................................................................................. 6
7. Vstavljanje/menjava baterij ................................................................................................. 7
8. Vklop/izklop naprave ........................................................................................................... 7
9. Nastavitve ........................................................................................................................... 8
Enota ................................................................................................................................ 8
Merilna referenca .............................................................................................................. 8
10. Merjenje razdalje ............................................................................................................... 8
11. Seštevanje izmerjenih vrednosti ....................................................................................... 9
12. Odštevanje izmerjenih vrednosti ..................................................................................... 10
13. Neprekinjeno merjenje .................................................................................................... 10
14. Merjenje površine ............................................................................................................ 11
15. Seštevanje površin .......................................................................................................... 11
16. Merjenje prostornine ....................................................................................................... 12
17. Posredno merjenje .......................................................................................................... 13
Z dvema referenčnima točkama ..................................................................................... 13
S tremi referenčnimi točkami .......................................................................................... 14
18. Funkcija označevanja ..................................................................................................... 15
19. Priklic shranjenih izmerjenih vrednosti ............................................................................ 15
20. Osvetlitev ozadja prikazovalnika ..................................................................................... 16
21. Brisanje vrednosti/način pripravljenosti .......................................................................... 16
22. Odpravljanje težav .......................................................................................................... 16
23. Čiščenje in vzdrževanje .................................................................................................. 17
24. Odstranjevanje ................................................................................................................ 17
Izdelek ............................................................................................................................. 17
Baterije ............................................................................................................................ 17
25. Tehnični podatki .............................................................................................................. 17
Garancijski list ....................................................................................................................... 19
2
1. Uvod
Spoštovana stranka,
zahvaljujemo se vam za nakup tega izdelka.
Ta izdelek izpolnjuje zakonske državne in evropske zahteve.
Za ohranitev tega stanja in za zagotovitev varne uporabe morate kot uporabnik tega izdelka
upoštevati priložena navodila za uporabo! Ta navodila za uporabo sodijo k temu izdelku.
Vsebujejo pomembne napotke za pripravo na delovanje in uporabo izdelka. Na to bodite
pozorni tudi v primeru, če nameravate ta izdelek predati v uporabo tretji osebi. Navodila
shranite, če jih boste morda hoteli kasneje ponovno prebrati!
Vsa imena podjetij in poimenovanja izdelkov v teh navodilih za uporabo so blagovne znamke
svojih lastnikov. Vse pravice pridržane.
Servisna služba
Za tehnično podporo se obrnite na našo servisno službo:
Telefon: 01 78 11 240
Faks: 01 78 11 250
Elektronska pošta: tehnik@conrad.si
Pon. - čet.: 9.00-17.00
Pet.: 9.00-15.00
2. Predvidena uporaba
Izdelek je namenjen merjenju razdalj, površin in prostornin. Izmerjene vrednosti lahko
seštevate in odštevate. S postopkom posrednega merjenja lahko določite višino. Izdelek ima
notranji pomnilnik za do 50 izmerjenih vrednosti.
Izdelek lahko uporabljate samo v zaprtih prostorih. Uporaba na prostem torej ni dovoljena.
Nujno je treba preprečiti stik z vlago, npr. v kopalnici ipd.
Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje izdelka
nista dovoljena. Če boste izdelek uporabljali v namene, ki niso v skladu z zgoraj opisanimi,
se lahko izdelek poškoduje. Pole tega lahko neustrezna uporaba izdelka pripelje do
nevarnosti kot so na primer kratek stik, požar, električni udar itd. Skrbno preberite navodila
za uporabo in jih shranite, če jih boste morda želeli kasneje ponovno prebrati. Izdelek lahko
predate v uporabo tretji osebi samo skupaj s temi navodili za uporabo.
3. Vsebina paketa
• Laserski merilnik razdalj
• 2 x baterija tipa AAA
• Torbica
• Zapestni trak
• Navodila za uporabo
3
4. Razlaga simbolov
Upoštevati je treba naslednje simbole:
Klicaj v trikotniku vas opozarja na pomembne napotke v teh navodilih za uporabo,
ki jih je nujno treba upoštevati.
Simbol z roko opozarja na posebne namige in nasvete glede uporabe izdelka.
5. Varnostni napotki
Natančno preberite navodila za uporabo in upoštevajte predvsem varnostne
napotke. Če ne boste upoštevali varnostnih napotkov in napotkov za pravilno
ravnanje z izdelkom v teh navodilih za uporabo, proizvajalec ne prevzema
odgovornosti za poškodbe oseb in materialno škodo, ki lahko nastane pri
................tem. Poleg tega v takšnih primerih izgubite pravico do uveljavljanja
................garancije.
Osebe/izdelek
• Izdelek ni igrača. Poskrbite, da se ne bo nahajal v bližini otrok in domačih živali.
•.Pazite, da embalaže ne boste pustili nenadzorovano ležati. Vašim otrokom je lahko
nevarna igrača.
• Izdelek zaščitite pred ekstremnimi temperaturami, neposredno sončno svetlobo, močnimi
tresljaji, visoko vlažnostjo, mokroto, vnetljivimi plini, hlapi in topili.
• Izdelka ne izpostavljajte mehanskim obremenitvam.
•.Ko varna uporaba naprave več ni možna, jo nehajte uporabljati in jo zaščitite pred
nenamerno uporabo. Varna uporaba naprave več ni možna, ko opazite naslednje:
- vidne poškodbe na napravi,
- naprava več ne deluje pravilno,
- naprava je bila dalj časa shranjena pod neugodnimi pogoji okolice ali
- je bila izpostavljena znatnim obremenitvam pri prevozu.
• Z izdelkom ravnajte pazljivo. Lahko se poškoduje ob sunkih, udarcih ali že ob padcu z
majhne višine.
Laser
• Pri uporabi laserske naprave bodite nujno pozorni na to, da bo laserski žarek usmerjen
tako, da se na območju projekcije žarka ne bo nahajala nobena oseba in da nenameren
odboj žarkov (npr. od odsevnih predmetov) ne more priti do območja, kjer se nahajajo
osebe.
•.Lasersko sevanje je lahko nevarno, če laserski žarek ali njegovo odboj prodre v
nezaščiteno oko. Preden začnete uporabljati lasersko napravo, se pozanimajte o zakonskih
določilih in previdnostnih ukrepih za uporabo takšne laserske naprave.
• Nikoli ne glejte v laserski žarek in ga ne usmerjajte v osebe ali živali. Lasersko sevanje
lahko vodi do očesnih poškodb.
• V primeru, da laserski žarek zadene oči, jih mora prizadeta oseba zavestno zapreti in glavo
nemudoma zavrteti proč od žarka.
• Če je lasersko sevanje razdražilo vaše oči, v nobenem primeru ne smete početi aktivnosti,
pri katerih je lahko ogrožena vaša varnost, npr. delo s stroji, na veliki višini ali v bližini
visoke napetosti. Vse do prenehanja draženja prav tako ne smete voziti vozil.
4
• Laserskega žarka nikoli ne usmerjajte proti ogledalom ali drugim odsevnim površinam.
Nenadzorovano odbit žarek lahko zadene osebe ali živali.
• Naprave nikoli ne odpirajte. Nastavitve ali vzdrževalna dela lahko izvaja samo usposobljen
strokovnjak, ki je seznanjen s posameznimi nevarnostmi. Nepravilno izvedene nastavitve
imajo lahko za posledico nevarno lasersko sevanje.
• Izdelek je opremljen z laserjem laserskega razreda 2. V paketu se nahajajo opozorilni
napisi glede laserja v različnih jezikih. Če na samem laserju ni opozorilnega napisa v
vašem jeziku, prosimo, da na laser pritrdite ustrezen opozorilni napis.
POZOR
LASERSKO SEVANJE
NE GLEJTE V ŽAREK
LASERSKI RAZRED 2
ES 60825-1 : 2007
Maks. izhodna moč: < 1 mW
Valovna dolžina: 620 ~ 690 nm
BATERIJA: 2 x 1,5 V/DC (AAA)
• Previdno! Če uporabljate drugačne upravljalne naprave od teh, ki so navedene v teh
navodilih za uporabo, ali če izvajate drugačne postopke, lahko to početje pripelje do
nevarnih eksplozij sevanja.
Baterije
• Pri vstavljanju baterij pazite na pravilno polarnost.
•.Če naprave dalj časa ne nameravate uporabljati, odstranite baterije, saj boste s tem
preprečili morebitno škodo, ki lahko nastane zaradi iztekanja. Iztekle ali poškodovane
baterije lahko ob stiku s kožo povzročijo razjede. Priporočamo, da pri rokovanju s
poškodovanimi baterijami nosite zaščitne rokavice.
• Baterije hranite izven dosega otrok. Baterije naj ne ležijo po stanovanju, saj obstaja
nevarnost, da jih otroci ali domače živali pogoltnejo.
• Vse baterije zamenjajte istočasno. Mešanje starih in novih baterij lahko pripelje do iztekanja
baterij in do poškodb naprave.
• Baterij ne razstavljajte, ne mečite jih v ogenj in pazite, da ne pride do kratkega stika.
Navadnih, nepolnilnih baterij nikoli ne poskušajte polniti. Obstaja nevarnost eksplozije!
Ostalo
• V primeru dvomov o delovanju, varnosti ali priključitvi izdelka se obrnite na strokovnjaka.
•.Vzdrževalna dela, prilagoditve in popravila lahko izvajajo izključno strokovnjaki oz.
specializirane delavnice.
• Če imate še dodatna vprašanja, vendar v teh navodilih za uporabo ne najdete odgovorov,
prosimo, da se obrnete na našo servisno službo ali drugega strokovnjaka.
5
6. Upravljalni elementi
A. Merilni senzor
B. Izhodna odprtina laserja
C. Tipka ON (vklop)
D. Tipka
(merilna referenca) I. Tipka FUNC (funkcija)
G. Tipka UNIT (enota)/
..ozadja)
H. Tipka +
J. Nastavek za pritrditev zapestnega traku E. Tipka –
K. Končnik, zložljiv F. Tipka C/OFF (brisanje/izklop)
L. Baterijski predal
(osvetlitev
6
1. Jakost signala
2. Neprekinjeno merjenje
3. Merjenje površine, prostornine,
.posredno merjenje (Pitagora)
4. Spominsko mesto
5. Prikaz stanja baterij
6. Enota
7. Izmerjena vrednost
8. Prejšnja izmerjena vrednost
9. Prištevanje/odštevanje
10. Napaka strojne opreme
11. Indikator min
12. Funkcija označevanja
13. Indikator max
14. Merilna referenca
15. Indikator za laser
7. Vstavljanje/menjava baterij
1. Odprite baterijski predal (L) na zadnji strani naprave.
2. Vstavite 2 bateriji tipa AAA z upoštevanjem pravilne polarnosti (upoštevajte oznake za
..polarnost v notranjosti baterijskega predala).
3. Ponovno zaprite baterijski predal.
Ko se na prikazovalniku pojavi koda napake 101 ali ko utripa prikaz stanja baterij
(5), zamenjajte baterije.
8. Vklop/izklop naprave
1. Za vklop naprave pritisnite tipko ON (C). Na prikazovalniku se pojavi prikaz pripravljenosti.
2. Za aktivacijo namerilnega laserja (B) ponovno pritisnite tipko ON. Na prikazovalniku se
..pojavita indikator za laser (15) in indikator za jakost signala (1).
Indikator za jakost signala prikazuje, kako hitro in natančno se signal odbija od
površine. Več črtic kot je prikazanih, hitrejša in natančnejša je meritev.
3. Po potrebi za deaktivacijo namerilnega laserja pritisnite tipko OFF (F).
4. Za izklop naprave pritisnite in pribl. 2 sekundi držite tipko OFF.
Namerilni laser se po 30 sekundah neaktivnosti samodejno deaktivira.
Celotna naprava se po 3 minutah neaktivnosti samodejno izključi.
9. Nastavitve
Enota
• Pri standardni nastavitvi so izmerjene vrednosti prikazane v metrih.
• Za spremembo enote pritisnite in pribl. 1 sekundo držite tipko UNIT (G).
• Ustrezen indikator je prikazan desno poleg izmerjene vrednosti.
• Izbirate lahko med naslednjimi enotami:
Dolžina
Površina
Prostornina
Merilna referenca
• Standardna nastavitev je takšna, da se izmerjena vrednosti izmeri z izhodiščem na zadnji
strani naprave.
Metri Čevlji Cole 0’00” 1/16
m ft in 0’00” 1/16
m² ft² ft² ft²
m³ ft³ ft³ ft³
• Za spremembo merilne reference pritisnite tipko (D). Izbirate lahko med naslednjimi
merilnimi referencami:
• Izhodna točka: zadnja stran
• Dolžina naprave je vključena v izmerjeni vrednosti.
• Izhodna točka: Končnik (K) na zadnji strani
• Izvlecite končnik na zadnji strani naprave.
• Dolžina naprave in dolžina končnika sta vključeni v izmerjeni vrednosti.
• Izhodna točka: sprednja stran

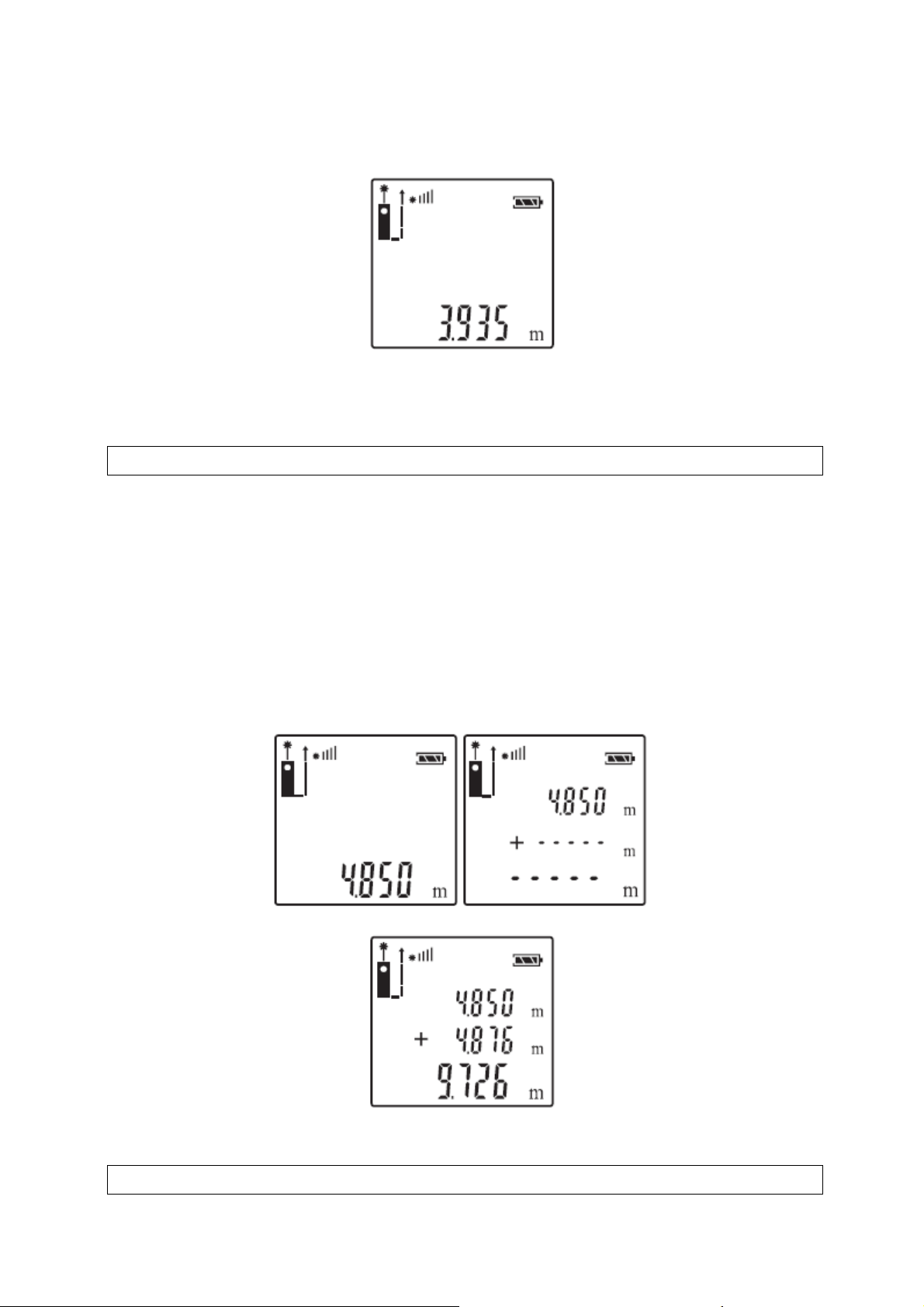

10. Merjenje razdalje
1. Če namerilni laser (B) ni aktiviran, za aktivacijo laserja pritisnite tipko ON (C).
2. Lasersko točko v pravem kotu usmerite na cilj in pri tem poskušajte napravo držati
..karseda pri miru.
8
3. Pritisnite tipko ON. Čez kratek čas zaslišite pisk in izmerjena vrednost je prikazana na
..prikazovalniku.
4. Po vsaki meritvi se laser deaktivira in ga je treba pred naslednjo meritvijo ponovno
..aktivirati.
11. Seštevanje izmerjenih vrednosti
1. Izmerite prvo vrednost.
2...Pritisnite tipko + (H). Pravkar izmerjena vrednost se premakne v prvo vrstico
..prikazovalnika.
3. Aktivirajte namerilni laser (B), tako da pritisnete tipko ON (C).
4. Izmerite naslednjo vrednost, tako da pritisnete tipko ON. Naslednja vrednost je prikazana
..v drugi vrstici prikazovalnika. V spodnji vrstici se prikaže vsota obeh izmerjenih vrednosti.
5. Za seštevanje nadaljnjih izmerjenih vrednosti upoštevajte zgornje korake.
12. Odštevanje izmerjenih vrednosti
9
1. Izmerite prvo vrednost.
2...Pritisnite tipko – (E). Pravkar izmerjena vrednost se premakne v prvo vrstico
..prikazovalnika.
3. Aktivirajte namerilni laser (B), tako da pritisnete tipko ON (C).
4. Izmerite naslednjo vrednost, tako da pritisnete tipko ON. Naslednja vrednost je prikazana
..v drugi vrstici prikazovalnika. V spodnji vrstici se prikaže razlika med obema izmerjenima
..vrednostma.
5. Za odštevanje nadaljnjih izmerjenih vrednosti upoštevajte zgornje korake.
13. Neprekinjeno merjenje
1. Za preklop v način za neprekinjeno merjenje pritisnite in pribl. dve sekundi držite tipko ON
..(C).
2. Aktivira se namerilni laser (B). Nato naprava neprekinjeno meri razdaljo.
3. Na prikazovalniku so prikazane maksimalna, minimalna in zadnja izmerjena vrednost
..merilnega postopka.
10
4. Za deaktivacijo neprekinjenega merjenja pritisnite tipko ON. Izmerjene vrednosti so še
..naprej vidne.
14. Merjenje površine
1. Pritisnite tipko FUNC (I). Zgoraj na prikazovalniku se pojavi paralelogram kot indikator za
..merjenje površine.
2. Aktivirajte namerilni laser (B), tako da pritisnete tipko ON (C).
3. Za merjenje prve stranice površine pritisnite tipko ON. V zgornji vrstici se pojavi izmerjena
..vrednost.
4. Aktivirajte namerilni laser, tako da pritisnete tipko ON.
5. Za merjenje naslednje stranice površine pritisnite tipko ON. V sredinski vrstici se pojavi
..izmerjena vrednost.
6. Naprava samodejno pomnoži obe izmerjeni vrednosti. Velikost površine je prikazana v
..spodnji vrstici.
15. Seštevanje površin
• S to funkcijo lahko seštevate velikosti več pravokotnih površin.
• Ena izmed stranic mora biti pri vseh površinah enaka. Vendar pa ni nujno, da površine
mejijo druga na drugo.
• Pri zaporedju posameznih meritev upoštevajte posamezni utripajoč segment indikatorja za
seštevanje površin (pravokotnik z dodanim paralelogramom).
11
Upoštevajte naslednje korake:
1. Dvakrat pritisnite tipko FUNC (I). Zgoraj na prikazovalniku se pojavi indikator za
..seštevanje površin.
2. Aktivirajte namerilni laser (B), tako da pritisnete tipko ON (C).
3. Za merjenje prve stranice prve površine pritisnite tipko ON. Ta stranica mora biti pri vseh
..površinah enaka. V zgornji vrstici se pojavi izmerjena vrednost.
4. Aktivirajte namerilni laser, tako da pritisnete tipko ON.
5. Za merjenje naslednje stranice prve površine pritisnite tipko ON. V sredinski vrstici se
..pojavi izmerjena vrednost. Velikost prve površine je prikazana v spodnji vrstici.
6. Aktivirajte namerilni laser, tako da pritisnete tipko ON.
7. Za merjenje preostale stranice naslednje površine pritisnite tipko ON. Ta stranica ne sme
..biti del prve površine. V sredinski vrstici se pojavi izmerjena vrednost.
8. Vsota velikosti obeh površin je prikazana v spodnji vrstici.
9. Za dodajanje nadaljnjih površin upoštevajte zgornje korake.
16. Merjenje prostornine
1. Trikrat pritisnite tipko FUNC (I). Zgoraj na prikazovalniku se pojavi kvader kot indikator za
..merjenje prostornine.
2. Aktivirajte namerilni laser (B), tako da pritisnete tipko ON (C).
12
3. Za merjenje prve stranice prostora pritisnite tipko ON. V zgornji vrstici se pojavi izmerjena
..vrednost.
4. Aktivirajte namerilni laser, tako da pritisnete tipko ON.
5. Za merjenje druge stranice prostora pritisnite tipko ON. V sredinski vrstici se pojavi
..izmerjena vrednost.
6. Aktivirajte namerilni laser, tako da pritisnete tipko ON.
7. Za merjenje višine prostora pritisnite tipko ON. V sredinski vrstici se pojavi izmerjena
..vrednost.
8. Naprava samodejno pomnoži vse tri izmerjeni vrednosti. Prostornina prostora je prikazana
..v spodnji vrstici.
17. Posredno merjenje
S pomočjo Pitagorovega izreka (a2 + b2 = c2) lahko posredno določite višino predmeta.
Z dvema referenčnima točkama
1. Štirikrat pritisnite tipko FUNC (I). Zgoraj na prikazovalniku se pojavi trikotnik kot indikator
..za posredno merjenje z dvema referenčnima točkama.
2. Nato izmerite obe potrebni razdalji. Pri zaporedju upoštevajte naslednjo skico ali
..posamezni utripajoč segment indikatorja za posredno merjenje.
3. Aktivirajte namerilni laser (B), tako da pritisnete tipko ON (C).
4. Za merjenje prve razdalje pritisnite tipko ON. V zgornji vrstici se pojavi izmerjena vrednost.
13
5. Aktivirajte namerilni laser, tako da pritisnete tipko ON.
6. Za merjenje druge razdalje pritisnite tipko ON. Druga razdalja se neprekinjeno meri.
..Minimalna izmerjena vrednost se pojavi v sredinski vrstici, izmerjena vrednost v
..dejanskem času pa je prikazana v spodnji vrstici.
7. Za registracijo minimalne izmerjene vrednosti druge razdalje pritisnite tipko ON. Višina se
..samodejno izračuna in se pojavi v spodnji vrstici.
S tremi referenčnimi točkami
1. Petkrat pritisnite tipko FUNC (I). Zgoraj na prikazovalniku se pojavi trikotnik, ki je razdeljen
..po sredini, kot indikator za posredno merjenje s tremi referenčnimi točkami.
2. Nato izmerite vse tri potrebne razdalje. Pri zaporedju upoštevajte naslednjo skico ali
..posamezni utripajoč segment indikatorja za posredno merjenje s tremi referenčnimi
..točkami.
3. Aktivirajte namerilni laser (B), tako da pritisnete tipko ON (C).
4. Za merjenje prve razdalje pritisnite tipko ON. V zgornji vrstici se pojavi izmerjena vrednost.
5. Aktivirajte namerilni laser, tako da pritisnete tipko ON.
6. Za merjenje druge razdalje pritisnite tipko ON. Druga razdalja se neprekinjeno meri.
..Minimalna izmerjena vrednost se pojavi v sredinski vrstici, izmerjena vrednost v
..dejanskem času pa je prikazana v spodnji vrstici.
7. Za registracijo minimalne izmerjene vrednosti druge razdalje pritisnite tipko ON.
8. Aktivirajte namerilni laser, tako da pritisnete tipko ON.
14
9. Za merjenje tretje razdalje pritisnite tipko ON. V sredinski vrstici se pojavi izmerjena
..vrednost.
10. Višina med točkama 1 in 3 se samodejno izračuna in se pojavi v spodnji vrstici.
18. Funkcija označevanja
1. Šestkrat pritisnite tipko FUNC (I). Na prikazovalniku se pojavijo naslednji elementi:
2. Za izbiro ene izmed petih številk v spodnji vrstici pritisnite tipko + (H). Izbrana številka
..utripa.
3. Za spreminjanje vrednosti številke pritisnite tipko – (E).
4. Potem ko nastavite želeno razdaljo, za potrditev pritisnite tipko ON (C). Nato se aktivira
..namerilni laser (B) in naprava preklopi v način za neprekinjeno merjenje. Pravkar
..nastavljena razdalja se pojavi v sredinski vrstici, izmerjena vrednost v dejanskem času pa
..je prikazana v spodnji vrstici.
5. Takoj ko se izmerjena vrednost v dejanskem času približuje nastavljeni razdalji, zaslišite
..zvočni alarm z večjo hitrostjo ponavljanja. Hitrost ponavljanja je najvišja, ko se izmerjena
..vrednost v dejanskem času in nastavljena razdalja skladata.
Hitrost ponavljanja se povečuje tudi takrat, ko se približujete večkratniku
nastavljene razdalje.
................Če ste na primer nastavili razdaljo 2 m, potem se hitrost ponavljanja povečuje tudi
................pri izmerjeni vrednosti v dejanskem času 4 m, 6 m, 8 m, 10 m itd.
6. Za prekinitev meritve pritisnite tipko ON. Nato lahko ponovno nastavite razdaljo s tipkama
..+ in – v skladu z zgornjim opisom.
7. Za nadaljevanje z meritvijo pritisnite tipko ON.
19. Priklic shranjenih izmerjenih vrednosti
• Zadnjih 50 rezultatov meritve se samodejno shrani.
•.Takoj ko je zasedenih vseh 50 spominskih mest, se najstarejši rezultat meritve izbriše.
Najnovejši rezultat meritve se nato shrani na mestu 50.
• Za priklic shranjenih rezultatov meritve v načinu pripravljenosti pritisnite tipko + (H), da
prikličete spominska mesta v naraščajočem zaporedju.
15
• Za priklic spominskih mest v padajočem zaporedju pritisnite tipko – (E).
• Spominsko mesto (4) je prikazano zgoraj na prikazovalniku.
20. Osvetlitev ozadja prikazovalnika
• Za aktivacijo/deaktivacijo osvetlitve ozadja prikazovalnika pritisnite tipko (G).
•.Po pribl. 15 sekundah neaktivnosti se osvetlitev ozadja prikazovalnika samodejno
deaktivira.
21. Brisanje vrednosti/način pripravljenosti
Za brisanje vrednosti iz medpomnilnika med merilnim postopkom ali za vrnitev v način
pripravljenosti pritisnite tipko C (E).
22. Odpravljanje težav
Koda Vzrok Rešitev
101 Šibke baterije. Zamenjajte baterije.
104 Napaka pri izračunu. Ponovite postopek.
152
153
154 Merilno območje je prekoračeno. Držite se merilnega območja.
Delovna temperatura je
previsoka.
Delovna temperatura je
prenizka.
Držite se območja delovne temperature.
155 Odsevni signal je prešibek.
156 Odsevni signal je premočen.
157
160 Premočne vibracije. Napravo držite pri miru.
Če se na levi strani prikazovalnika pojavi simbol
strojne opreme. V tem primeru napravo izključite in jo ponovno vključite. Če se simbol
spet pojavi, potem je prišlo do okvare.
Merilna napaka ali presvetlo
ozadje.
Izberite drugo merilno površino.
Zatemnite merilno površino ali pa izberite
drugo površino.
(10), potem je to znak za napako
16
23. Čiščenje in vzdrževanje
• Izdelka ne potapljajte v vodo ali druge tekočine.
• Izdelek ne potrebuje vzdrževanja. Zunanje površine lahko čistite le z mehko in suho krpo ali
čopičem. Za čiščenje merilnega senzorja uporabite majhen čopič ali vatirano palčko.
• V nobenem primeru ne uporabljajte agresivnih čistilnih sredstev ali kemičnih raztopin, saj
lahko ta sredstva poškodujejo površino ohišja.
• Merilnik shranjujte in prenašajte samo v priloženi torbici.
24. Odstranjevanje
Izdelek
Odslužene elektronske naprave vsebujejo reciklažne materiale in ne sodijo med
gospodinjske odpadke.
Odslužen izdelek odstranite v skladu z veljavnimi zakonskimi predpisi.
...............Iz naprave vzemite morebitne vstavljene baterije in jih odstranite ločeno od izdelka.
Baterije
Kot potrošnik ste zakonsko zadolženi (Uredba o baterijah in akumulatorjih in o ravnanju z
odpadnimi baterijami in akumulatorji) vrniti vse odpadne baterije. Metanje tovrstnih odpadkov
med gospodinjske odpadke je prepovedano.
Da baterije vsebujejo škodljive snovi, označuje tudi simbol levo, ki opozarja na
prepoved metanja med gospodinjske odpadke. Oznake za škodljive težke kovine
so: Cd = kadmij, Hg = živo srebro, Pb = svinec (oznake se nahajajo na baterijah,
npr. pod levo prikazanim simbolom smetnjaka).
...............Odslužene baterije lahko brezplačno oddate na občinski deponiji, v naših
...............podružnicah ali povsod tam, kjer se baterije tudi prodajajo!
S tem boste izpolnili svoje državljanske dolžnosti in prispevali k varstvu okolja.
25. Tehnični podatki
Obratovalna napetost: ............................................... 2 x 1,5 V/DC baterija tipa AAA (alkalna)
Merilno območje A): .................................................................................................. 0,05–50 m
Natančnost B): ................................................................................................................ ±2 mm
Laserski razred: ...................................................................................................................... 2
Valovna dolžina laserja: ........................................................................................ 620–690 nm
Izhodna moč laserja: .................................................................................................... < 1 mW
Vklopni čas: ............................................................................................................. 0,3 sekund
Samodejni izklop: .......................................................................................... 30 sekund (laser)
................................................................................................................ 180 sekund (naprava)
Pogoji za delovanje: .................................................................... 0 do +40 ºC, 10–80 % rel. vl.
Pogoji za shranjevanje: ............................................................ -20 do +65 ºC, 10–80 % rel. vl.
17
Mere (Š x V x G): .......................................................................................... 48 x 25 x 112 mm
Teža: .................................................................................................................................. 95 g
A)
Merilno območje in natančnost sta odvisna od tega, kako dobro se svetloba laserja odbije
...od površine ciljnega predmeta, in od svetilnosti laserske točke v primerjavi s svetilnostjo
...okolice.
B)
V ugodnih pogojih natančnost pri meritvah < 10 m znaša približno ±2 mm. Pri meritvah >10
...m lahko računate z odstopanjem ±0,1 mm/m.
...V neugodnih pogojih (npr. močna sončna svetloba ali slabo odsevna površina) se domet
...zmanjša in rezultat lahko odstopa od pravilne vrednosti do 10 mm.
Ta navodila za uporabo so publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje.
Pridržujemo si vse pravice vključno s prevodom. Za kakršnokoli reproduciranje, npr. fotokopiranje,
snemanje na mikrofilm ali zajemanje z elektronskimi sistemi za obdelavo podatkov, je potrebno pisno
dovoljenje izdajatelja. Ponatiskovanje, tudi delno, je prepovedno.
Ta navodila za uporabo so v skladu s tehničnim stanjem izdelka v času tiskanja navodil. Pridržujemo
si pravico do sprememb tehnike in opreme.
© 2014 by Conrad Electronic d.o.o. k.d.
18
GARANCIJSKI LIST
Izdelek: Laserski merilnik razdalj
Toolcraft LDM 50 P
Kat. št.: 10 07 588
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
248
www.conrad.si
, info@conrad.si
19
Loading...
