LDM 30 P Laser-Entfernungsmesser

BEDIENUNGSANLEITUNG

LDM 30 P Laser distance meter

OPERATING INSTRUCTIONS

LDM 30 P Télémètre Laser

MODE D’EMPLOI

LDM 30 P Laser afstandsmeter

GEBRUIKSAANWIJZING

Best.-Nr. / Item No. / Nº de commande / Bestnr. 1007587

Version 01/14

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum

Nachlesen auf! Eine Auistung der Inhalte nden Sie in

dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

These Operating Instructions accompany this product. They contain important information on setting up and using the device. You should refer to these instructions, even if you are buying this product for someone else.

Please retain these Operating Instructions for future use! A list of the contents can be found in the Table of contents, with the corresponding page number, on page 25.

Le présent mode d’emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l’appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.

Conserver ce mode d’emploi an de pouvoir le consulter

à tout moment. La table des matières avec indication des pages correspondantes se trouve à la page 47.

Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden overhandigt.

Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen. In de inhoudsopgave op pagina 69 vindt u een lijst met inhoudspunten met vermelding van het bijbehorende.

Inhaltsverzeichnis

Seite

1. Einführung ......................................................................................4

2. Bestimmungsgemäße Verwendung ...............................................5

3. Lieferumfang ..................................................................................5

4. Erklärung der Symbole ...................................................................6

5. Sicherheitshinweise........................................................................6

6. Bedienelemente ...........................................................................10

7. Batterien einlegen / wechseln ......................................................12

8. Gerät ein-/ausschalten .................................................................12

9. Einstellungen ................................................................................13

10. Abstandsmessung ........................................................................14

11. Messwerte addieren / subtrahieren ..............................................15

12. Kontinuierliche Messung ..............................................................16

13. Flächenmessung ..........................................................................17

14. Volumenmessung .........................................................................18

15. Indirekte Messung ........................................................................18

16. Gespeicherte Messwerte abrufen ................................................20

17. Hintergrundbeleuchtung ...............................................................20

18. Werte löschen / Standby-Modus ..................................................20

19. Fehlerhilfe ....................................................................................21

20. Reinigung und Wartung ................................................................22

21. Entsorgung ...................................................................................23

22. Technische Daten .........................................................................24

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an: Deutschland:

Tel.-Nr.: 0 96 04 / 40 87 87 (der Anruf kostet 14 ct/min inkl. MwSt. aus dem Festnetz. Mobilfunkhöchstpreis: 42 ct/min inkl. MwSt.) Fax-Nr.: 01805 / 31 21 10 E-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet www.conrad.de, unter der Rubrik „Kontakt“ Mo. - Fr. 8.00 bis 18.00 Uhr

Österreich:

www.conrad.at www.business.conrad.at

Schweiz:

Tel.-Nr.: 0848 / 80 12 88 Fax-Nr.: 0848 / 80 12 89 E-mail: support@conrad.ch Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

2. Bestimmungsgemäße Verwendung

Das Produkt dient zur Messung von Entfernungen, Flächen und Volumen. Die Messwerte können addiert und subtrahiert werden. Über das indirekte Messverfahren kann die Höhe ermittelt werden. Das Produkt verfügt über einen internen Speicher für bis zu 50 Messwerte.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

3. Lieferumfang

• Laser-Entfernungsmesser

• 2 x AAA-Batterie

• Tasche

• Handschlaufe

• Bedienungsanleitung

4. Erklärung der Symbole

Die folgenden Symbole müssen beachtet werden:

Ein Ausrufezeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen.

Das „Hand“-Symbol ist zu nden, wenn Ihnen besondere

Tipps und Hinweise zur Bedienung gegeben werden sollen.

5. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

Laser

• Beim Betrieb der Lasereinrichtung ist unbedingt darauf zu achten, dass der Laserstrahl so geführt wird, dass sich keine Person

im Projektionsbereich bendet und dass ungewollt reektierte Strahlen (z.B. durch reektierende Gegenstände) nicht in den

Aufenthaltsbereich von Personen gelangen können.

• Laserstrahlung kann gefährlich sein, wenn der Laserstrahl oder

eine Reexion in das ungeschützte Auge gelangt. Informieren Sie

sich deshalb bevor Sie die Lasereinrichtung in Betrieb nehmen über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derartigen Lasergerätes.

• Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf Personen oder Tiere. Laserstrahlung kann zu Augenverletzungen führen.

• Wenn Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf ist sofort aus dem Strahl zu bewegen.

• Sollten Ihre Augen durch Laserstrahlung irritiert worden sein, führen Sie auf keinen Fall mehr sicherheitsrelevante Tätigkeiten, wie z.B. Arbeiten mit Maschinen, in großer Höhe oder in der Nähe von Hochspannung aus. Führen Sie bis zum Abklingen der Irritation auch keine Fahrzeuge mehr.

• Richten Sie den Laserstrahl niemals auf Spiegel oder andere

reektierende Flächen. Der unkontrolliert abgelenkte Strahl könnte

Personen oder Tiere treffen.

• Öffnen Sie das Gerät niemals. Einstell- oder Wartungsarbeiten dürfen nur vom ausgebildeten Fachmann, der mit den jeweiligen Gefahren vertraut ist, durchgeführt werden. Unsachgemäß ausgeführte Einstellarbeiten können eine gefährliche Laserstrahlung zur Folge haben.

• Das Produkt ist mit einem Laser der Laserklasse 2 ausgerüstet. Im

Lieferumfang benden sich Laserhinweisschilder in verschiedenen

Sprachen. Sollte das Hinweisschild auf dem Laser nicht in Ihrer Landessprache verfasst sein, befestigen Sie bitte das entsprechende Schild auf dem Laser.

ACHTUNG LASERSTRAHLUNG

NICHT IN DEN STRAHL BLICKEN LASERKLASSE 2 EN60825-1: 2007 Max. Ausgangsleistung: < 1 mW Wellenlänge: 620~690nm

BATTERIE: 2 x 1,5 V/DC (AAA)

Distributed by Conrad Electronic S.E., Klaus-Conrad-Str.1, D-92240 Hirschau

• Vorsicht - wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.

Batterien

• Achten Sie beim Einlegen der Batterien auf die richtige Polung.

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.

• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals,

nicht auadbare Batterien aufzuladen. Es besteht Explosionsgefahr!

Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

6. Bedienelemente

A. Messsensor B. Laseraustritt C. Taste ON (Ein) D. Taste +/- E. Taste C / OFF (Löschen / Aus) F. Taste (Messreferenz) G. Taste FUNC (Funktion) H. Handschlaufenbefestigung I. Endstück, aufklappbar J. Batteriefach

H I J

1 2 3 4 5

9 8

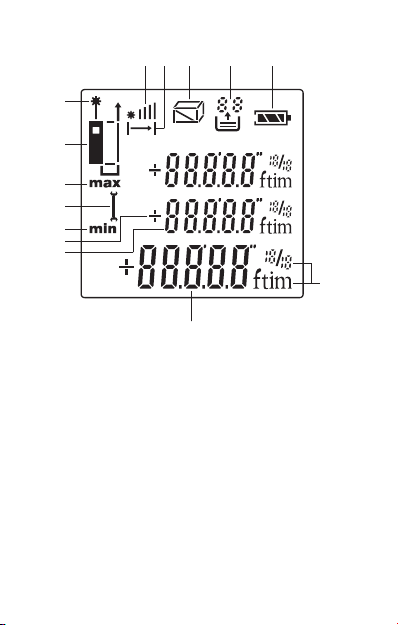

1. Signalstärke

2. Kontinuierliche Messung

3. Fläche / Volumen / indirekte Messung (Pythagoras)

4. Speicherplatz

5. Batteriezustandsanzeige

6. Einheit

7. Messwert

8. Vorheriger Messwert

9. Addition / Subtraktion

10. Indikator min

11. Hardware-Fehler

12. Indikator max

13. Messreferenz

14. Laser-Indikator

7. Batterien einlegen / wechseln

1. Öffnen Sie das Batteriefach (J) auf der Rückseite.

2. Legen Sie zwei AAA-Batterien polungsrichtig ein und beachten Sie

dabei die Polaritätsangaben innerhalb des Batteriefachs.

3. Schließen Sie das Batteriefach wieder.

Wechseln Sie die Batterien, falls der Fehlercode 101 auf dem Display erscheint oder sobald die Batteriezustandsanzeige (5) blinkt.

8. Gerät ein-/ausschalten

1. Drücken Sie die Taste ON (C), um das Gerät einzuschalten. Auf dem

Display erscheint die Standby-Anzeige.

2. Drücken Sie erneut die Taste ON, um den Ziellaser (B) zu aktivieren.

Auf dem Display erscheint der Laser-Indikator (14) und der Indikator für die Signalstärke (1).

Der Indikator für die Signalstärke zeigt an, wie schnell

und präzise das Signal von der Oberäche reektiert

wird. Je mehr Striche angezeigt werden, desto schneller und präziser erfolgt die Messung.

3. Drücken Sie bei Bedarf die Taste OFF (E), um den Ziellaser zu

deaktivieren.

4. Halten Sie die Taste OFF für ca. zwei Sekunden gedrückt, um das

Gerät auszuschalten.

Der Ziellaser wird nach 30 Sekunden Inaktivität automatisch deaktiviert. Das komplette Gerät wird nach 3 Minuten Inaktivität automatisch ausgeschaltet.

9. Einstellungen

Einheit

• Per Werkseinstellung werden die Messwerte in Metern angezeigt.

• Halten Sie die Taste (F) ca. 1 Sekunde gedrückt, um die Einheit zu ändern.

• Der zugehörige Indikator wird rechts neben dem Messwert angezeigt.

• Folgende Einheiten stehen zur Auswahl:

Meter Fuß Zoll 0’00” 1/16 Länge m ft in 0’00” 1/16 Fläche m² ft² ft Volumen m³ ft³ ft

Messreferenz

• Per Werkseinstellung wird der Messwert ausgehend von der Rückseite des Gerätes gemessen.

• Drücken Sie die Taste (F), um die Messreferenz zu ändern. Folgende Messreferenzen stehen zur Auswahl:

• Ausgangspunkt: Rückseite

• Die Länge des Geräts ist im Messwert enthalten.

• Ausgangspunkt: Endstück (I) auf der Rückseite

• Klappen Sie das Endstück auf der Rückseite aus.

• Die Länge des Geräts und die Länge des Endstücks sind im Messwert enthalten.

• Ausgangspunkt: Vorderseite

10. Abstandsmessung

1. Falls der Ziellaser (B) nicht aktiviert sein sollte, drücken Sie die

Taste ON (C), um den Laser zu aktivieren.

2. Richten Sie den Laserpunkt im rechten Winkel auf das Ziel und versuchen Sie dabei, das Gerät möglichst ruhig zu halten.

3. Drücken Sie die Taste ON. Nach kurzer Zeit ertönt ein Piepsignal und der Messwert wird auf dem Display angezeigt.

4. Nach jeder Messung wird der Laser deaktiviert und muss vor der nächsten Messung erneut aktiviert werden.

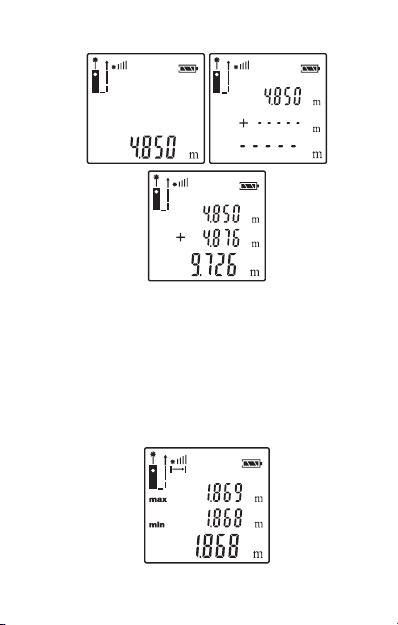

11. Messwerte addieren / subtrahieren

1. Messen Sie den ersten Wert.

2. Drücken Sie die Taste +/- (D). Der soeben gemessene Wert wird in die erste Zeile des Displays verschoben.

Wenn Sie die Taste +/- 1 Mal drücken, wird der nächste Wert addiert. Wenn Sie die Taste +/- 2 Mal drücken, wird der nächste Wert subtrahiert.

3. Aktivieren Sie den Ziellaser (B), indem Sie die Taste ON (C) drücken.

4. Messen Sie den zweiten Wert, indem Sie die Taste ON drücken. Der zweite Wert wird in der zweiten Zeile des Displays angezeigt. In der unteren Zeile erscheint die Summe beider Messwerte bzw. die Differenz zwischen beiden Messwerten.

5. Gehen Sie wie zuvor beschrieben vor, um weitere Messwerte zu addieren oder zu subtrahieren.

12. Kontinuierliche Messung

1. Halten Sie die Taste ON (C) für ca. zwei Sekunden gedrückt, um in

den Modus für die kontinuierliche Messung zu wechseln.

2. Der Ziellaser (B) wird aktiviert. Die Entfernung wird nun kontinuierlich

gemessen.

3. Auf dem Display werden der maximale, der minimale und der zuletzt

registrierte Messwert des Messvorgangs angezeigt.

4. Drücken Sie die Taste ON, um die kontinuierliche Messung zu beenden. Die Messwerte sind weiterhin sichtbar.

13. Flächenmessung

1. Drücken Sie die Taste FUNC (G). Oben im Display erscheint ein Parallelogramm als Indikator für die Flächenmessung.

2. Aktivieren Sie den Ziellaser (B), indem Sie die Taste ON (C) drücken.

3. Drücken Sie die Taste ON, um die erste Seitenlänge der Fläche zu messen. Der Messwert erscheint in der oberen Zeile.

4. Aktivieren Sie den Ziellaser, indem Sie die Taste ON drücken.

5. Drücken Sie die Taste ON, um die zweite Seitenlänge der Fläche zu messen. Der Messwert erscheint in der mittleren Zeile.

6. Das Gerät multipliziert die beiden Messwerte automatisch. Die Größe der Fläche wird in der unteren Zeile angezeigt.

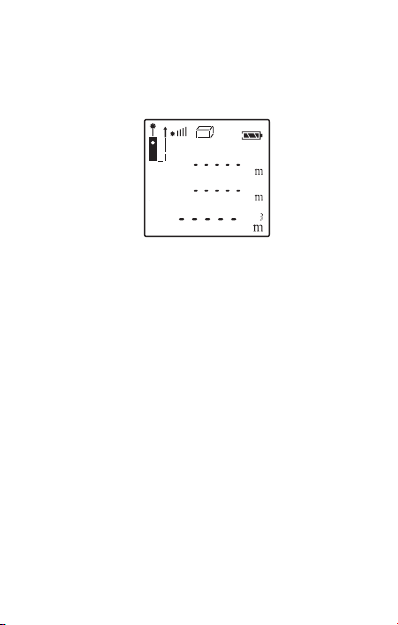

14. Volumenmessung

1. Drücken Sie zweimal die Taste FUNC (G). Oben im Display

erscheint ein Quader als Indikator für die Volumenmessung.

2. Aktivieren Sie den Ziellaser (B), indem Sie die Taste ON (C) drücken.

3. Drücken Sie die Taste ON, um die erste Seitenlänge des Raumes zu

messen. Der Messwert erscheint in der oberen Zeile.

4. Aktivieren Sie den Ziellaser, indem Sie die Taste ON drücken.

5. Drücken Sie die Taste ON, um die zweite Seitenlänge des Raumes

zu messen. Der Messwert erscheint in der mittleren Zeile.

6. Aktivieren Sie den Ziellaser, indem Sie die Taste ON drücken.

7. Drücken Sie die Taste ON, um die Höhe des Raumes zu messen.

Der Messwert erscheint in der mittleren Zeile.

8. Das Gerät multipliziert die drei Messwerte automatisch. Das

Volumen des Raumes wird in der unteren Zeile angezeigt.

15. Indirekte Messung

Mit Hilfe des Satz des Pythagoras (a2+b2=c2) kann die Höhe eines Objektes indirekt bestimmt werden.

1. Drücken Sie dreimal die Taste FUNC (G). Oben im Display erscheint

ein Dreieck als Indikator für die indirekte Messung.

2. Messen Sie nun die beiden notwendigen Strecken. Beziehen Sie sich bei der Reihenfolge auf folgende Zeichnung oder auf das jeweils blinkende Segment des Indikators für indirekte Messung.

3. Aktivieren Sie den Ziellaser (B), indem Sie die Taste ON (C) drücken.

4. Drücken Sie die Taste ON, um die erste Strecke zu messen. Der Messwert erscheint in der oberen Zeile.

5. Aktivieren Sie den Ziellaser, indem Sie die Taste ON drücken.

6. Drücken Sie die Taste ON, um die zweite Strecke zu messen. Die zweite Strecke wird kontinuierlich gemessen. Der minimale Messwert erscheint in der mittleren Zeile, der Echtzeit-Messwert erscheint in der unteren Zeile.

7. Drücken Sie die Taste ON, um den minimalen Messwert der zweiten Strecke zu registrieren. Die Höhe wird automatisch berechnet und erscheint in der unteren Zeile.

16. Gespeicherte Messwerte abrufen

• Die letzten 50 Messergebnisse werden automatisch gespeichert.

• Sobald alle 50 Speicherplätze belegt sind, wird das älteste Messergebnis gelöscht. Das neueste Messergebnis wird dann auf Platz 50 gespeichert.

• Um die gespeicherten Messergebnisse aufzurufen, drücken Sie im Standby-Modus die Taste +/- (D).

• Der Speicherplatz (4) wird oben im Display angezeigt.

17. Hintergrundbeleuchtung

Die Hintergrundbeleuchtung wird bei Tastendruck automatisch aktiviert und erlischt nach ca. 15 Sekunden Inaktivität.

18. Werte löschen / Standby-Modus

Drücken Sie die Taste C (E), um während eines Messvorgangs einen Wert aus dem Zwischenspeicher zu löschen oder um in den StandbyModus zurückzukehren.

19. Fehlerhilfe

Code Ursache Lösung

101 Batterien schwach Wechseln Sie die Batterien. 104 Berechnungsfehler Wiederholen Sie den Vorgang.

Betriebstemperatur

152

überschritten Betriebstemperatur

153

unterschritten Messbereich

154

überschritten

Reektiertes Signal zu

155

schwach

Reektiertes Signal

156

zu stark

Messfehler oder zu

157

heller Hintergrund

160 Zu starke Vibration Halten Sie das Gerät ruhig.

Falls auf der linken Seite des Displays das Symbol (11) erscheint, liegt ein Hardware-Fehler vor. Schalten Sie in diesem Fall das Gerät wiederholt ein und aus. Falls das Symbol weiterhin erscheint, liegt ein Defekt vor.

Halten Sie den Betriebstemperaturbereich ein.

Halten Sie den Messbereich ein.

Wählen Sie eine andere

Messoberäche.

Dunkeln Sie die

Messoberäche ab oder wählen

Sie eine andere Fläche.

20. Reinigung und Wartung

• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten.

• Das Produkt ist wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Benutzen Sie zur Reinigung des Messsensors einen kleinen Pinsel oder ein Wattestäbchen.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder

chemische Lösungen, da sonst die Oberäche des Gehäuses

beschädigt werden könnte.

• Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Tasche.

21. Entsorgung

Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien verpichtet; eine Entsorgung über den Hausmüll

ist untersagt. Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten Mülltonnen-Symbol). Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden!

Sie erfüllen damit die gesetzlichen Verpichtungen und

leisten Ihren Beitrag zum Umweltschutz.

22. Technische Daten

Betriebsspannung ...................... 2 x 1,5 V/DC Batterie, Typ AAA (Alkali)

MessbereichA) ............................ 0,05 – 30 m

GenauigkeitB) ............................. ±2 mm

Laserklasse ............................... 2

Laser-Wellenlänge ..................... 620 – 690 nm

Laser-Ausgangsleisung ............. <1 mW

Ansprechzeit .............................. 0,3 Sekunden

Automatische Abschaltzeit ......... 30 Sekunden (Laser)

................................................... 180 Sekunden (Gerät)

Betriebsbedingungen ................. 0 bis +40 ºC, 10 – 80 % rF

Lagerbedingungen ..................... -20 bis +65 ºC, 10 – 80 % rF

Abmessungen (B x H x T) ......... 48 x 25 x 112 mm

Gewicht ...................................... 95 g

Messbereich und Genauigkeit sind abhängig davon, wie gut das

Laserlicht von der Oberäche des Zielobjektes reektiert wird und von

der Helligkeit des Laserpunktes gegenüber der Umgebungshelligkeit.

Bei günstigen Bedingungen beträgt die Genauigkeit bei Messungen

<10 m etwa ±2 mm. Bei Messungen >10 m ist mit einem Einuss von

±0,1 mm/m zu rechnen. Bei ungünstigen Bedingungen (z.B. starker Sonneneinstrahlung oder

schlecht reektierender Oberäche) verringert sich die Reichweite, und

das Ergebnis kann bis zu 10 mm vom korrekten Ergebnis abweichen.

Table of contents

Page

1. Introduction ..................................................................................26

2. Intended use ................................................................................27

3. Delivery content ...........................................................................27

4. Symbol explanations ....................................................................28

5. Safety instructions ........................................................................28

6. Operating elements ......................................................................32

7. Inserting / replacing batteries .......................................................34

8. Turning the device on/off ..............................................................34

9. Settings ........................................................................................35

10. Distance measurement ................................................................36

11. Adding / subtracting measurements .............................................37

12. Continuous measurement ............................................................38

13. Area measurement .......................................................................39

14. Volume measurement ..................................................................40

15. Indirect measurement...................................................................40

16. Recalling saved measurements ...................................................42

17. Backlight .......................................................................................42

18. Deleting readings / Standby mode ...............................................42

19. Troubleshooting ............................................................................43

20. Cleaning and maintenance ..........................................................44

21. Disposal .......................................................................................45

22. Technical data ..............................................................................46

1. Introduction

Dear Customer,

Thank you for purchasing this product.

This product complies with the statutory national and European requirements. We kindly request the user to follow the operating instructions, to preserve this condition and to ensure safe operation! These operating instructions relate to this product. They contain important notices on commissioning and handling. Please take this into consideration when you pass the product on to third parties. Please keep these instructions for further reference!

If there are any technical questions, contact: Germany:

Phone: +49 9604 / 40 88 80 Fax: +49 9604 / 40 88 48 E-mail: tkb@conrad.de Mon. to Thur. 8.00am to 4.30pm, Fri 8.00am to 2.00pm

2. Intended use

Use this product to measure distances, areas and volume. The readings can be added and subtracted. Height can also be measured using the indirect measuring procedure. The product has internal memory for up to 50 measurements.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided under all circumstances.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper

use can cause hazards such as short circuiting, re, electric shock

etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

3. Delivery content

• Laser distance meter

• 2 x AAA battery

• Bag

• Hand strap

• Operating instructions

4. Symbol explanations

Observe the following symbols:

An exclamation mark in a triangle indicates important notes in these operating instructions that must be strictly observed.

The “hand” symbol indicates special information and advice on operation.

5. Safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/ guarantee.

Persons / Product

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight,

strong jolts, high humidity, moisture, ammable gases, vapours and

solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

Laser

• When operating the laser equipment, always make sure that the laser beam is directed so that no one is in the projection area and

that unintentionally reected beams (e.g. from reective objects)

cannot be directed into areas where people are present.

• Laser radiation can be dangerous, if the laser beam or its reection enters unprotected eyes. Therefore, before using the laser equipment, familiarize yourself with the statutory regulations and instructions for operating such a laser device.

• Never look into the laser beam and never point it at people or animals. Laser radiation can seriously damage your eyes.

• If laser radiation enters your eyes, close your eyes immediately and move your head away from the beam.

• If your eyes have been irritated by laser radiation, do not continue to carry out tasks with safety implications, such as working with machines, working from great heights or close to high voltage. Also, do not operate any vehicles until the irritation has completely subsided.

• Do not point the laser beam at mirrors or other reective surfaces.

The uncontrolled, reected beam may strike people or animals.

• Never open the device. Setting or maintenance tasks must only be executed by a trained specialist familiar with potential hazards. Improperly executed adjustments might result in dangerous laser radiation.

• The product is equipped with a class 2 laser. Laser signs in different languages are included in the package. If the sign on the laser is not

written in the language of your country, please afx the appropriate

sign onto the laser.

ATTENTION LASER RADIATION

DO NOT STARE INTO THE BEAM CLASS 2 LASER PRODUCT EN60825-1: 2007 Max Output: < 1.0 mW Wavelength: 620~690 nm

BATTERY: 2 X 1.5 V/DC(AAA)

Distributed by Conrad Electronic S.E., Klaus-Conrad-Str.1, D-92240 Hirschau

• Caution – if operation settings or procedures other than those described in these instructions are used, it could lead to exposure to dangerous radiation.

Batteries

• Correct polarity must be observed while inserting the batteries.

• Batteries should be removed from the device if it is not used for a long period of time to avoid damage through leaking. Leaking or damaged batteries might cause acid burns when in contact with skin, therefore use suitable protective gloves to handle corrupted batteries.

• Batteries must be kept out of reach of children. Do not leave batteries lying around, as there is risk, that children or pets swallow them.

• All batteries should be replaced at the same time. Mixing old and new batteries in the device can lead to battery leakage and device damage.

• Batteries must not be dismantled, short-circuited or thrown into

re. Never recharge non-rechargeable batteries. There is a risk of

explosion!

Miscellaneous

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed

exclusively by an expert or at a qualied shop.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

6. Operating elements

A. Measurement sensor B. Laser aperture C. Button ON D. Button +/- E. Button C / OFF (C = clear) F. Button (measurement reference) G. Button FUNC (function) H. Wrist strap connection I. Fold-out end piece J. Battery compartment

H I J

1 2 3 4 5

9 8

1. Signal strength

2. Continuous measurement

3. Area / volume / indirect measurement (Pythagoras)

4. Memory slot

5. Battery status display

6. Unit

7. Reading

8. Previous reading

9. Addition / subtraction

10. Indicator min

11. Hardware error

12. Indicator max

13. Measurement reference

14. Laser indicator

7. Inserting / replacing batteries

1. Open the battery compartment (J) on the back.

2. Correctly insert two AAA batteries, heeding the polarity markings

inside the battery compartment.

3. Close the battery compartment.

Change the batteries when error code 101 appears on

the display or when the battery status display (5) ashes.

8. Turning the device on/off

1. Push the button ON (C) to turn on the device. The display shows

the stand-by screen.

2. Push the button ON again to activate the target laser (B). The display

shows the laser indicator (14) and the signal strength indicator (1).

The signal strength indicator shows with which speed

and precision the surface reects the signal. The

more bars, the higher the speed and precision of measurement.

3. If necessary, push the button OFF (E) to deactivate the target laser.

4. Push and hold the button OFF for approx. two seconds to turn off

the device.

The target laser will be deactivated automatically after 30 seconds of inactivity. The entire device turns off automatically after 3 minutes of inactivity.

9. Settings

Unit

• The default measurement unit setting is in meters.

• Push and hold the button (F) for approx. 1 second to change the unit.

• The corresponding indicator is displayed right next to the measurement value.

• The following units are available:

Meter Foot Inch 0’00” 1/16 Length m ft in 0’00” 1/16 Area m² ft² ft Volume m³ ft³ ft

Measurement reference

• As per the factory default setting, measurements are taken beginning from the back of the device.

• Push the button (F) to change the measurement reference. The following measurement references are available:

• Zero point: Back of the device

• The device length is included in the measurement.

• Zero point: End piece (I) on the back

• Fold out the end piece on the back.

• The device length and end piece length are included in the measurement.

• Zero point: Front of the device

10. Distance measurement

1. If the target laser (B) is not activated, push the button ON (C) to

activate the laser.

2. Point the laser at a right angle at the target and hold the device as still as possible.

3. Push the button ON. Shortly, a beep sounds and the reading is shown on the display.

4. After each measurement, the laser is deactivated and must be reactivated before taking another measurement.

11. Adding / subtracting measurements

1. Measure the rst value.

2. Push the button +/- (D). The value you just measured is moved to

the rst line on the display.

Push the button +/- once to add the next value. Push the button +/- twice to subtract the next value.

3. Activate the target laser (B) by pushing the button ON (C).

4. Measure the second value by pushing the button ON. The second value is shown in the second line on the display. The sum or difference of both measurements is shown in the lower line.

5. Follow the steps described above to add or subtract further measurements.

12. Continuous measurement

1. Push and hold the button ON (C) for approx. two seconds to switch

to continuous measurement mode.

2. The target laser (B) is activated. The distance is measured

continuously.

3. The display shows the maximum, minimum and last registered value

of the measurement process.

4. Push the button ON to end continuous measurement. The measurement values remain visible.

13. Area measurement

1. Push the button FUNC (G). A parallelogram appears at the top of the display to indicate area measurement.

2. Activate the target laser (B) by pushing the button ON (C).

3. Push the button ON to measure the rst side length of the area. The measurement is shown in the upper line.

4. Activate the target laser by pushing the button ON.

5. Push the button ON to measure the second side length of the area. The measurement is shown in the middle line.

6. The device multiplies both readings automatically. The total area is shown in the bottom line.

14. Volume measurement

1. Push the button FUNC (G) twice. The display shows a cube to

indicate volume measurement mode.

2. Activate the target laser (B) by pushing the button ON (C).

3. Push the button ON to measure the rst side length of the space.

The measurement is shown in the upper line.

4. Activate the target laser by pushing the button ON.

5. Push the button ON to measure the second side length of the space.

The measurement is shown in the middle line.

6. Activate the target laser by pushing the button ON.

7. Push the button ON to measure the height of the space. The

measurement is shown in the middle line.

8. The device multiplies all three readings automatically. The volume of

the space is shown in the bottom line.

15. Indirect measurement

By applying the Pythagorean theorem (a2+b2=c2), the height of an object can be determined indirectly.

1. Push the button FUNC (G) three times. A triangle is shown at the top

of the display to indicate indirect measurement.

2. Now measure both necessary distances. For the correct order,

see the following illustration or follow the ashing segments of the

indicator for indirect measurement.

3. Activate the target laser (B) by pushing the button ON (C).

4. Push the button ON to measure the rst side length. The measurement is shown in the upper line.

5. Activate the target laser by pushing the button ON.

6. Push the button ON to measure the second side length. The second side length is measured continuously. The minimum measurement is shown in the middle line, the real-time measurement is shown in the bottom line.

7. Push the button ON to register the minimum measurement of the second side length. The height is calculated automatically and is shown in the bottom line.

16. Recalling saved measurements

• The last 50 measurements are saved automatically.

• Once all 50 memory slots are used, the oldest measurement is erased and the newest measurement is saved to slot 50.

• To recall saved measurements, push the button +/- (D) in standby mode.

• The memory slot (4) is shown at the top of the display.

17. Backlight

The backlight will be activated automatically when a button is pushed and turns off after approx. 15 seconds of inactivity.

18. Deleting readings / Standby mode

Push the button C (E) during measuring to delete a measurement from the temporary memory or to return to standby mode.

19. Troubleshooting

Code Cause Solution

101 Batteries weak Replace the batteries. 104 Calculation error Repeat the process.

Operating temperature

152

exceeded Operating temperature

153

beneath the limit Measurement range

154

exceeded

Reected signal too

155

weak

Reected signal too

156

strong

Measurement error or

157

surface too bright

160 Vibration too heavy Hold the device still.

If the symbol (11) appears on the left side of the display, there is a hardware error. Repeatedly turn the device on and off in such case. If the symbol still appears, the device is defective.

Observe the correct operating temperature.

Observe the correct measurement range.

Choose another measurement surface.

Darken the measurement surface or choose another surface.

20. Cleaning and maintenance

• Never submerge the product in water or other liquids.

• The product is maintenance-free. Clean the device housing using only a soft, dry cloth or brush. To clean the measurement sensor, use a small brush or cotton swab.

• Never use any aggressive solvents or chemical solutions as these may cause damage to the housing surface.

• Store and transport the measurement device in the provided bag only.

21. Disposal

Product

Electronic devices are recyclable waste and must not be disposed of in the household waste. At the end of its service life, dispose of the product in accordance with applicable regulatory guidelines. Remove any inserted batteries and dispose of them separately from the product.

Batteries

You as the end user are required by law (Battery Ordinance) to return all used batteries. Disposing of them in the household waste is prohibited. Contaminated batteries are labelled with this symbol to indicate that disposal in the domestic waste is forbidden. The designations for the heavy metals involved are: Cd = Cadmium, Hg = Mercury, Pb = Lead (name on batteries, e.g. below the trash icon on the left). Used batteries can be returned to collection points in your municipality, our stores or wherever batteries are sold.

You thus full your statutory obligations and contribute to

the protection of the environment.

22. Technical data

Operating voltage .......................... 2 x 1.5 V/DC battery, type AAA (alkaline)

Measurement rangeA) ................ 0.05 – 30 m

AccuracyB) .................................. ±2 mm

Laser class ................................ 2

Laser wavelength ...................... 620 – 690 nm

Laser output power .................... <1 mW

Response time .......................... 0.3 seconds

Automatic turn-off time .............. 30 seconds (laser)

................................................... 180 seconds (device)

Operating conditions .................. 0 to +40 °C, 10 – 80 % RH

Storage conditions ..................... -20 to +65 °C, 10 – 80 % RH

Dimensions (W x H x D) ............ 48 x 25 x 112 mm

Weight ....................................... 95 g

Measurement range and accuracy depend on how well the laser is

reected by the surface of the target object and from the brightness of

the laser point compared to the ambient light.

In favourable conditions, the accuracy for measurements <10 m is

about ±2 mm. For measurements >10 m, calculate an inuence of about

±0.1 mm/m.

In unfavourable conditions (i.e. bright sunlight or a poorly reective

surface), the range is impaired and the result can deviate from the correct result by up to 10 mm.

Table des matières

Page

1. Introduction ..................................................................................48

2. Utilisation prévue ..........................................................................49

3. Contenu de la livraison .................................................................49

4. Explication des symboles .............................................................50

5. Consignes de sécurité ..................................................................50

6. Éléments de fonctionnement ........................................................54

7. Insertion / remplacement des piles...............................................56

8. Allumer / éteindre l’appareil ..........................................................56

9. Réglages ......................................................................................57

10. Mesure de distance ......................................................................58

11. Addition / soustraction de valeurs mesurées................................59

12. Mesure en continu ........................................................................60

13. Mesure de surface .......................................................................61

14. Mesure du volume ........................................................................62

15. Mesure indirecte ...........................................................................62

16. Rappel des valeurs mesurées enregistrées .................................64

17. Rétroéclairage ..............................................................................64

18. Suppression des valeurs / Mode veille .........................................64

19. Dépannage ...................................................................................65

20. Nettoyage et entretien ..................................................................66

21. Elimination des déchets ...............................................................67

22. Caractéristiques techniques .........................................................68

1. Introduction

Chère cliente, cher client,

Nous vous remercions de l’achat du présent produit.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur.

An de maintenir le produit dans son état actuel et d’assurer un

fonctionnement sans risques, les utilisateurs sont tenus de suivre les instructions contenues dans le présent mode d’emploi ! Le présent mode d’emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Prêtez-y attention, notamment lorsque le produit sera transmis à une

tierce personne. Conservez le présent mode d’emploi an de pouvoir le

consulter à tout moment.

Pour toute question technique, veuillez vous adresser à : France :

Tél. : 0892 897 777 Fax : 0892 896 002 e-mail : support@conrad.fr Du lundi au vendredi de 8h00 à 18h00, le samedi de 8h00 à 12h00

Suisse :

Tél. : 0848 / 80 12 88 Fax : 0848 / 80 12 89 e-mail : support@conrad.ch Du lundi au vendredi de 8h00 à 12h00 et de 13h00 à 17h00

2. Utilisation prévue

Le produit est utilisé pour mesurer des distances, des surfaces et des volumes. Les valeurs mesurées peuvent être ajoutées et soustraites. Le procédé de mesure indirecte permet de déterminer la hauteur. Le produit dispose d’une mémoire interne pour un maximum de 50 valeurs mesurées.

L’utilisation est uniquement autorisée en intérieur, dans les locaux

fermés ; l’utilisation en plein air est interdite. Impérativement éviter tout

contact avec l’humidité, par ex. dans la salle de bains, etc.

Pour des raisons de sécurité et d’homologation (CE), toute

transformation et/ou modication du produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, cela risque

d’endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que courtcircuit, incendie, électrocution. Lisez attentivement le mode d’emploi et conservez le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi.

3. Contenu de la livraison

• Télémètre laser

• 2 x pile AAA

• Sacoche

• Dragonne

• Mode d’emploi

4. Explication des symboles

Les symboles suivants doivent être respectés :

Dans le présent mode d’emploi, un point d’exclamation placé dans un triangle signale les remarques importantes à impérativement respecter.

Le symbole de la « main » précède les conseils et

remarques spéciques à l’utilisation.

5. Consignes de sécurité

Lisez le mode d’emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d’emploi pour une utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

Personnes / Produit

• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet pour enfants très dangereux.

• Gardez le produit à l’abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses, d’humidité élevée, d’eau,

de gaz inammables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et protégez-le d’une utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit :

- présente des traces de dommages visibles,

- le produit ne fonctionne plus comme il devrait,

- a été stocké pour une période prolongée dans des conditions défavorables ou bien

- a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l’appareil peut être endommagé.

Laser

• Lors de l’utilisation du dispositif laser, veillez impérativement à diriger le rayon laser de façon à ce que personne ne puisse se trouver dans

sa zone de projection ou être atteint par des rayons rééchis de façon involontaire (par ex., par le biais d’objets rééchissants).

• Le rayonnement laser peut être dangereux si le rayon ou une réexion atteignent un oeil non protégé. Par conséquent, avant

de mettre en marche le dispositif laser, renseignez-vous sur les mesures de précaution et les prescriptions légales relatives à l’utilisation d’un appareil laser de ce type.

• Ne regardez jamais directement le rayon laser et ne l’orientez jamais sur des personnes ou des animaux. Celui-ci peut en effet occasionner des lésions oculaires.

• Dès que le rayon laser entre en contact avec vos yeux, fermez immédiatement les yeux et éloignez votre tête du rayon.

• Si vos yeux ont été irrités par le rayon laser, n‘exécutez jamais d‘activités mettant la sécurité en jeu telles que l‘utilisation de machines, en hauteur ou à proximité d‘un équipement haute tension. Ne conduisez aucun véhicule jusqu‘à ce que l‘irritation se soit dissipée.

• Ne dirigez jamais le rayon laser sur des miroirs ou d’autres surfaces

rééchissantes. Le faisceau dévié de manière incontrôlée pourrait

blesser des personnes ou des animaux.

• N’ouvrez jamais l’appareil. Seul un spécialiste formé connaissant parfaitement les risques potentiels encourus est habilité à effectuer les travaux de réglage et de maintenance. Les réglages qui ne sont pas réalisés correctement peuvent entraîner un rayonnement laser dangereux.

• Cet appareil est équipé d’un laser de classe 2. L’étendue de la fourniture comprend des panneaux d’indication laser en différentes langues. Si le panneau monté sur le laser n’est pas rédigé dans la langue de votre pays, placez-y le panneau correspondant.

ATTENTION RAYONNEMENT LASER

NE PAS REGARDER DIRECTEMENT LE RAYON LASER DE CLASSE 2 EN60825-1: 2007 Puissance de sortie maxi: < 1 mW Longueur d’onde: 620~690 nm

PILE: 2 x 1,5 V/DC (AAA)

Distributed by Conrad Electronic S.E., Klaus-Conrad-Str.1, D-92240 Hirschau

• Attention - L’utilisation de dispositifs de commande autres que ceux indiqués dans ce mode d’emploi ou l’application d’autres procédures peut entraîner une exposition dangereuse aux rayons.

Piles

• Respecter la polarité lors de l’insertion des piles.

• Retirer les piles de l’appareil s’il n’est pas utilisé pendant longtemps

an d’éviter les dégâts causés par des fuites. Des piles qui fuient

ou qui sont endommagées peuvent provoquer des brûlures acides

lors du contact avec la peau ; l’utilisation de gants protecteurs

appropriés est par conséquent recommandée pour manipuler les piles corrompues.

• Garder les piles hors de portée des enfants. Ne pas laisser traîner de piles car des enfants ou des animaux pourraient les avaler.

• Il convient de remplacer toutes les piles en même temps. Le mélange de piles anciennes et de nouvelles piles dans l’appareil peut entraîner la fuite de piles et endommager l’appareil.

• Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne jamais recharger des piles non rechargeables. Il existe un risque d’explosion !

Divers

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l‘appareil.

• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d‘emploi n‘a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

6. Éléments de fonctionnement

H I J

A. Capteur de mesure B. Sortie du rayon laser C. Touche ON (marche) D. Touche +/- E. Touche C / OFF (suppression / arrêt) F. Touche (mesure de référence) G. Touche FUNC (fonction) H. Fixation par dragonne I. Embout, rabattable J. Compartiment pour les piles

1 2 3 4 5

9 8

1. Intensité du signal

2. Mesure en continu

3. Surface / volume / mesure indirecte (Pythagore)

4. Espace mémoire

5. Afchage de l’état de chargement de la pile

6. Unité

7. Valeur mesurée

8. Valeur mesurée précédente

9. Addition / soustraction

10. Indicateur min

11. Erreur du hardware

12. Indicateur max

13. Référence de mesure

14. Indicateur du laser

7. Insertion / remplacement des piles

1. Ouvrez le compartiment des piles (J) situé au dos.

2. Insérez deux piles AAA tout en respectant les indications de polarité

à l‘intérieur du compartiment des piles.

3. Refermez le compartiment des piles.

Remplacez les piles si le code d‘erreur 101 s‘afche sur l’écran d‘afchage ou dès que l‘indicateur d’état de

chargement des piles (5) clignote.

8. Allumer / éteindre l’appareil

1. Appuyez sur la touche ON (C) an d’allumer l’appareil. Le témoin de

veille s‘afche sur l‘écran.

2. Appuyez sur la touche ON pour activer le laser de visée (B).

L‘indicateur du laser (14) et celui de l‘intensité du signal (1)

apparaissent sur l‘écran d‘afchage.

L‘indicateur de l’intensité du signal indique comment la

vitesse et la précision du signal va être rééchies sur la

surface. Plus vous observez un grand nombre de barres plus la mesure est rapide et précise.

3. Si nécessaire, appuyez sur la touche OFF (E) pour désactiver le

laser de visée.

4. Maintenez la touche OFF pendant env. deux secondes pour éteindre

l‘appareil.

Le laser de visée est automatiquement désactivé après 30 secondes d‘inactivité. L’appareil complet s’éteint automatiquement après 3 minutes d‘inactivité.

9. Réglages

Unité

• Selon le réglage d’usine par défaut, les valeurs mesurées sont indiquées en mètres.

• Maintenez la touche (F) pendant environ 1 seconde pour modier la valeur d’unité.

• L’indicateur concerné est afché à droite de la valeur mesurée.

• Les unités suivantes sont disponibles :

Mètre Pied Pouce 0’00” 1/16 Longueur m ft in 0’00” 1/16 Surface m² ft² ft Volume m³ ft³ ft

Référence de mesure

• Les paramètres par défaut permettent de mesurer la valeur à partir du dos de l’appareil.

• Appuyez sur la touche (F), pour modier la référence de mesure. Les références de mesure suivantes sont disponibles :

• Point de départ : verso

• La longueur de l’appareil est incluse dans la valeur mesurée.

• Point de départ : embout (I) sur le dos

• Dépliez l’embout sur le dos.

• La longueur de l’appareil et celle de l’embout sont incluses dans la valeur mesurée.

• Point de départ : recto

10. Mesure de distance

1. Dans le cas où le laser de visée (B) ne doit pas être activé, appuyez

sur la touche ON (C) pour activer le laser.

2. Orientez le pointeur du laser dans un angle droit vers la cible et essayez de garder l‘appareil aussi stable que possible.

3. Appuyez sur la touche ON. Après un court laps de temps, un signal sonore sous la forme d’un bip retentit et la valeur mesurée est

afchée sur l’écran d‘afchage.

4. Après chaque mesure, le laser est désactivé et doit être réactivée avant la prochaine mesure.

11. Addition / soustraction de valeurs

mesurées

1. Mesurez la première valeur.

2. Appuyez sur la touche +/- (D). La valeur mesurée est déplacée sur

la première ligne de l‘écran d‘afchage.

Si vous appuyez une fois sur la touche +/-, la valeur suivante sera additionnée. Si vous appuyez deux fois sur la touche +/-, la valeur suivante sera soustraite.

3. Activez le laser de visée (B) en appuyant sur la touche ON (C).

4. Mesurez la seconde valeur en appuyant sur la touche ON. La

deuxième valeur est afchée sur la deuxième ligne de l‘écran d‘afchage. Sur la ligne inférieure, la somme des deux valeurs

mesurées ou la différence entre deux valeurs mesurées apparaît.

5. Procédez comme décrit ci-dessus pour additionner ou soustraire d’autres valeurs mesurées.

12. Mesure en continu

1. Maintenez enfoncée la touche ON (C) pendant env. deux secondes

pour passer sur le mode de mesure en continu.

2. Le laser de visée (B) est activé. La distance est ensuite mesurée

en continu.

3. La valeur maximale/minimale et la dernière valeur mesurée

enregistrée durant le processus de mesure sont afchées sur l’écran d‘afchage.

4. Appuyez sur la touche ON pour arrêter la prise de mesure en continu. Les valeurs mesurées sont encore visibles.

13. Mesure de surface

1. Appuyez sur la touche FUNC (G). Un parallélogramme apparaît en

haut de l‘écran d‘afchage comme indicateur de mesure de surface.

2. Activez le laser de visée (B) en appuyant sur la touche ON (C).

3. Appuyez sur la touche ON pour mesurer la première longueur

du côté de la surface. La valeur mesurée apparaît sur la ligne

supérieure.

4. Activez le laser de visée en appuyant sur la touche ON.

5. Appuyez sur la touche ON pour mesurer la deuxième longueur du

côté de la surface. La valeur mesurée apparaît sur la ligne médiane.

6. L‘appareil multiplie automatiquement les deux valeurs mesurées. La

grandeur de la surface est afchée sur la ligne inférieure.

14. Mesure du volume

1. Appuyez deux fois sur la touche FUNC (G). Un carré apparaît en

haut de l‘écran comme indicateur de la mesure du volume.

2. Activez le laser de visée (B) en appuyant sur la touche ON (C).

3. Appuyez sur la touche ON pour mesurer la première arête de la

pièce à calculer. La valeur mesurée apparaît sur la ligne supérieure.

4. Activez le laser de visée en appuyant sur la touche ON.

5. Appuyez sur la touche ON pour mesurer la deuxième arête de la

pièce. La valeur mesurée apparaît sur la ligne médiane.

6. Activez le laser de visée en appuyant sur la touche ON.

7. Ensuite, appuyez sur la touche ON pour mesurer la hauteur de la

pièce. La valeur mesurée apparaît sur la ligne médiane.

8. L‘appareil multiplie automatiquement les trois valeurs mesurées. Le

volume de la pièce est afché sur la ligne inférieure.

15. Mesure indirecte

A l’aide du théorème de Pythagore (a²+b²=c²), la hauteur d’un objet peut être indirectement déterminée.

1. Appuyez trois fois sur la touche FUNC (G). Un triangle apparaît

en haut de l‘écran d‘afchage comme indicateur pour la mesure

indirecte.

2. Mesurez les deux sections nécessaires. Reportez-vous au dessin ci-dessous pour suivre l’ordre des relevés ou sur chaque segment clignotant de l‘indicateur pour une mesure indirecte.

3. Activez le laser de visée (B) en appuyant sur la touche ON (C).

4. Appuyez sur la touche ON pour mesurer la première distance. La valeur mesurée apparaît sur la ligne supérieure.

5. Activez le laser de visée en appuyant sur la touche ON.

6. Appuyez sur la touche ON pour mesurer la deuxième distance. La seconde distance est mesurée en continu. La valeur mesurée

minimale apparaît sur la ligne médiane ; la valeur mesurée en temps

réel apparaît sur la ligne inférieure.

7. Appuyez sur la touche ON pour enregistrer la valeur minimale mesurée de la deuxième distance. La hauteur sera automatiquement

calculée et s‘afche sur la ligne inférieure.

16. Rappel des valeurs mesurées

enregistrées

• Les 50 derniers résultats de mesure sont enregistrés automatiquement.

• Dès que les 50 mémoires sont pleines, le résultat de la mesure la plus ancienne est supprimé. Le dernier résultat de mesure sera alors enregistré sur la place nº 50.

• Pour rappeler les résultats de mesure enregistrés, appuyez sur la touche +/- (D) en mode veille.

• L’espace mémoire (4) apparaît en haut de l’écran d’afchage.

17. Rétroéclairage

Le rétroéclairage est automatiquement activé lors d’une pression sur la touche et s’éteint après environ 15 secondes d’inactivité.

18. Suppression des valeurs / Mode veille

Appuyez sur la touche C (E) pour supprimer lors d’une prise de mesure une valeur d’une mémoire tampon ou pour revenir au mode veille.

19. Dépannage

Code Cause Solution

101 Piles faibles Remplacez les piles. 104 Erreur de calcul Répétez le processus.

Gamme de

152

température supérieure à la normale

Gamme de

153

température inférieure à la normale

Plage de mesure

154

dépassée

Signal rééchi trop

155

faible

156 Signal rééchi trop fort

Erreur de mesure ou

157

fond trop clair

160 Vibration trop forte Tenez l'appareil stable.

Si l’icône (11) apparaît sur le côté gauche de l‘écran d‘afchage,

une erreur est apparue dans l’hardware. Dans ce cas, éteignez l’appareil et rallumez-le. Si l‘icône apparaît toujours, cela indique un disfonctionnement.

Respectez la gamme de température de fonctionnement.

Respectez la plage de mesure.

Choisissez une autre surface de mesure.

Assombrissez la surface de mesure ou sélectionnez une autre surface

20. Nettoyage et entretien

• Ne plongez pas le produit dans de l’eau ou tout autre liquide.

• Le produit ne nécessite aucune maintenance. Extérieurement, il doit être uniquement nettoyé avec un chiffon doux et sec ou un pinceau. Pour nettoyer le capteur de mesure, utilisez un petit pinceau ou un coton tige.

• N’utilisez en aucun cas des produits de nettoyage agressifs ou des solutions chimiques car ils pourraient endommager la surface du boîtier.

• Rangez et transportez votre instrument de mesure uniquement dans sa sacoche.

21. Elimination des déchets

Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères.

En n de vie, éliminez l’appareil conformément aux

dispositions légales en vigueur. Retirez les piles insérées et éliminez-les séparément du produit.

Piles

Le consommateur nal est légalement tenu (ordonnance

relative à l’élimination des piles usagées) de rapporter

toutes les piles ; il est interdit de les jeter dans les ordures

ménagères. Les piles qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l’interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles, par ex. sous le symbole de la poubelle illustré à gauche). Vous pouvez rapporter gratuitement vos piles usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement.

22. Caractéristiques techniques

Tension de service .....................2 x pile 1,5 V/CC, type AAA (alcalines)

Plage de mesureA) ..................... 0,05 – 30 m

PrécisionB) .................................. ±2 mm

Classe de laser .......................... 2

Longueur d‘onde du laser .......... 620 – 690 nm

Puissance de sortie du laser ..... <1 mW

Temps de réponse .....................0,3 secondes

Période d’arrêt automatique ...... 30 secondes (laser)

................................................... 180 secondes (dispositif)

Conditions de service ................ 0 à +40 ºC, 10 – 80 % hum. rel.

Conditions de stockage ............. -20 à +65 ºC, 10 – 80 % hum. rel.

Dimensions (L x H x P) .............. 48 x 25 x 112 mm

Poids .......................................... 95 g

La plage de mesure et la précision dépendent de la qualité de la

réexion du faisceau laser sur la surface de l‘objet ciblé et de la

luminosité du pointeur laser par rapport à la luminosité ambiante.

Dans des conditions favorables, la précision des mesures s’élèvent à

<10 m environ ±2 mm. Pour des mesures de >10 m, il faut compter sur

une inuence de ±0,1 mm/m.

Lors de conditions défavorables (par exemple, un fort rayonnement

solaire ou une mauvaise réexion de la surface) la portée se réduit et la

mesure peut différer jusqu‘à 10 mm du résultat correct.

Inhoudsopgave

Pagina

1. Inleiding ........................................................................................70

2. Bedoeld gebruik ...........................................................................71

3. Omvang levering ..........................................................................71

4. Verklaring van symbolen ..............................................................72

5. Veiligheidsinstructies ....................................................................72

6. Bedieningselementen ...................................................................76

7. Batterijen plaatsen / verwisselen ..................................................78

8. Het apparaat aan-/uitzetten ..........................................................78

9. Instellingen ...................................................................................79

10. Afstandsmeting ............................................................................80

11. Meetwaarden optellen / aftrekken ................................................81

12. Continue meting ...........................................................................82

13. Oppervlaktemeting .......................................................................83

14. Volumemeting ..............................................................................84

15. Indirecte meting ............................................................................84

16. Opgeslagen meetwaarden oproepen ...........................................86

17. Achtergrondbelichting ..................................................................86

18. Waarden wissen / Standby-modus ...............................................86

19. Hulp bij problemen .......................................................................87

20. Reiniging en onderhoud ...............................................................88

21. Verwijdering ..................................................................................89

22. Technische gegevens ...................................................................90

1. Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Het product voldoet aan de nationale en Europese wettelijke voorschriften. Gelieve deze gebruiksaanwijzing goed op te volgen om deze toestand te behouden en een gebruik zonder gevaren te waarborgen! Deze gebruiksaanwijzing hoort bij dit product. Ze bevat belangrijke aanwijzingen over de inbedrijfname en het gebruik. Let hierop, ook als u het product doorgeeft aan derden. Bewaar deze bedieningshandleiding daarom voor later gebruik!

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

2. Bedoeld gebruik

Dit product dient voor het meten van afstanden, oppervlakten en inhouden. De meetwaarden kunnen bij elkaar opgeteld en van elkaar afgetrokken worden. Met behulp van de indirecte meetmethode kunnen hoogtes bepaald worden. Het product beschikt over een intern geheugen voor maximaal 50 meetwaarden.

Het product mag uitsluitend in gesloten ruimten worden gebruikt, dus niet in de open lucht. Contact met vocht, bijv. in de badkamer, moet absoluut worden vermeden.

In verband met veiligheid en normering (CE) zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enzovoort. Lees de gebruiksaanwijzing volledig door en gooi hem niet weg. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.

3. Omvang levering

• Laserafstandsmeter

• 2 x AAA-batterij

• Tas

• Draagriem

• Gebruiksaanwijzing

4. Verklaring van symbolen

Op de volgende symbolen moet gelet worden:

Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die absoluut opgevolgd dienen te worden.

Het “hand”-symbool ziet u wanneer u bijzondere tips en aanwijzingen voor de bediening zult verkrijgen.

5. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de garantie.

Personen / Product

• Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Zet het product niet onder mechanische druk.

• Als het niet langer mogelijk is het apparaat veilig te bedienen, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer worden gegarandeerd wanneer het product:

- zichtbaar is beschadigd,

- niet langer op juiste wijze werkt,

- tijdens lange periode is opgeslagen onder slechte omstandigheden, of

- onderhevig is geweest aan ernstige vervoergerelateerde druk.

• Behandel het apparaat met zorg. Schokken, botsingen of zelfs een val van een beperkte hoogte kan het product beschadigen.

Laser

• Bij gebruik van de laser dient er altijd op te worden gelet dat de laserstraal zo wordt gericht dat niemand zich binnen het

projectiebereik bevindt en dat onbedoeld gereecteerde stralen (bijv. door reecterende voorwerpen) niet in ruimtes komen, waarin zich

personen bevinden.

• Laserstraling kan gevaarlijk zijn als de laserstraal of een reectie ervan onbeschermd in uw ogen komt. Stelt u zich daarom op de hoogte van de wettelijke bepalingen en voorzorgsmaatregelen betreffende het gebruik van een dergelijk laserapparaat, voordat u de laser gaat gebruiken.

• Kijk nooit in de laserstraal en richt deze nooit op personen of dieren. Laserstralen kunnen oogletsel veroorzaken.

• Zodra uw oog wordt getroffen door een laserstraal, sluit dan direct uw ogen en draai uw hoofd weg van de straal.

• Als uw ogen geïrriteerd zijn door laserstraling, voer dan in geen geval meer veiligheidsrelevante werkzaamheden uit, zoals werken met machines, op grote hoogte of in de buurt van hoogspanning. Bestuur ook geen voertuigen meer totdat de irritatie is verdwenen.

• Richt de laserstraal nooit op spiegels of andere reecterende oppervlakken. Een ongecontroleerd afgebogen straal zou personen of dieren kunnen raken.

• Open het apparaat nooit. Uitsluitend een geschoolde vakman, die vertrouwd is met de gevaren, mag instel- of onderhoudswerkzaamheden uitvoeren. Ondeskundig uitgevoerd instelwerk kan gevaarlijke laserstraling tot gevolg hebben.

• Het product is voorzien van een klasse 2 laser. Bij de levering zijn laserwaarschuwingsbordjes in verschillende talen inbegrepen. Indien het aanwijzingenbordje op de laser niet in uw landstaal gesteld is, bevestig dan het juiste bordje op de laser.

ATTENTIE LASERSTRALING

KIJK NIET IN DE STRAAL KLASSE 2 LASERPRODUCT EN60825-1:2007 Max. uitgangsvermogen: < 1 mW Golflengte: 620~690 nm

BATTERIJ: 2 x 1,5 V/DC (AAA)

Distributed by Conrad Electronic S.E., Klaus-Conrad-Str.1, D-92240 Hirschau

• Voorzichtig – als er andere dan de in deze handleiding vermelde besturingenvoorzieningen of methodes worden gebruikt, kan dit tot gevaarlijke blootstelling aan straling leiden.

Batterijen

• Let op de juiste polariteit bij het plaatsen van de batterijen.

• De batterijen dienen uit het apparaat te worden verwijderd wanneer het gedurende langere tijd niet wordt gebruikt om beschadiging door lekkage te voorkomen. Lekkende of beschadigde batterijen kunnen brandend zuur bij contact met de huid opleveren. Gebruik daarom veiligheidshandschoenen om beschadigde batterijen aan te pakken.

• Batterijen moeten uit de buurt van kinderen worden gehouden. Laat batterijen niet rondslingeren omdat het gevaar bestaat dat kinderen en/of huisdieren ze inslikken.

• Alle batterijen dienen op hetzelfde moment te worden vervangen. Het door elkaar gebruiken van oude en nieuwe batterijen in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.

• Batterijen mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit gewone batterijen te herladen. Er bestaat dan explosiegevaar!

Diversen

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of in een daartoe bevoegde winkel.

• Als u nog vragen hebt die niet door deze gebruiksaanwijzingen zijn beantwoord, neem dan contact op met onze technische dienst of ander technisch personeel.

6. Bedieningselementen

A. Meetsensor B. Opening voor de laserstraal C. Toets ON (aan) D. Toets +/- E. Toets C / OFF (wissen / uit) F. Toets (meetreferentie) G. Toets FUNC (functie) H. Bevestiging draagriem I. Eindstuk, opklapbaar J. Batterijvak

H I J

1 2 3 4 5

9 8

1. Signaalsterkte

2. Continue meting

3. Oppervlakte / volume / indirecte meting (Pythagoras)

4. Geheugenplaats

5. Batterijindicator

6. Eenheid

7. Meetwaarde

8. Voorafgaande meetwaarde

9. Optellen / aftrekken

10. Indicator min

11. Hardwarefout

12. Indicator max

13. Meetreferentie

14. Laserindicator

7. Batterijen plaatsen / verwisselen

1. Open het batterijvak (J) aan de achterkant.

2. Plaats twee AAA-batterijen in het vak en let er daarbij op dat u de

batterijen plaatst overeenkomstig de polariteitsaanduidingen in het batterijvak.

3. Sluit het batterijvak weer.

Verwissel de batterijen als de foutcode 101 op het beeldscherm verschijnt of zodra de batterijindicator (5) knippert.

8. Het apparaat aan-/uitzetten

1. Druk op toets ON (C) om het apparaat aan te zetten. Op het

beeldscherm verschijnt de standby-melding.

2. Druk opnieuw op toets ON om de doellaser (B) te activeren. Op het

beeldscherm verschijnt de laserindicator (14) en de signaalsterkteindicator (1).

De signaalsterkte-indicator geeft aan hoe snel en

precies het signaal door het oppervlak gereecteerd

wordt. Hoe meer streepjes er te zien zijn, des te snelle en preciezer wordt de meting uitgevoerd.

3. Druk indien nodig op toets OFF (E) om de doellaser te deactiveren.

4. Houd de toets OFF ongeveer 2 seconden lang ingedrukt om het

apparaat uit te zetten.

De doellaser wordt na 30 seconden inactiviteit automatisch gedeactiveerd. Het apparaat zelf wordt na 3 minuten inactiviteit volledig uitgeschakeld.

9. Instellingen

Eenheid

• Per werkinstelling worden de meetwaarde in meter aangegeven.

• Houd de toets (F) gedurende ongeveer 1 seconde ingedrukt om de eenheid te veranderen.

• De erbij behorende indicator wordt rechts naast de meetwaarde getoond.

• U kunt kiezen uit de volgende eenheden:

Meter Voet Inch 0’00” 1/16 Lengte m ft in 0’00” 1/16 Oppervlakte m² ft² ft Volume m³ ft³ ft

Meetreferentie

• In de fabriek is het apparaat zo ingesteld dat bij metingen uitgegaan wordt van de achterkant van het apparaat.

• Druk op toets (F) om de meetreferentie te veranderen. De volgende meetreferenties zijn beschikbaar:

• Uitgangspunt: achterkant

• De lengte van het apparaat is bij de meetwaarde inbegrepen.

• Uitgangspunt: eindstuk (I) aan de achterkant

• Klap het eindstuk aan de achterkant uit.

• De lengte van het apparaat plus de lengte van het eindstuk zijn dus bij de meetwaarde inbegrepen.

• Uitgangspunt: voorkant

10. Afstandsmeting

1. Mocht de doellaser (B) niet geactiveerd zijn, druk dan op toets

ON (C) om de laser te activeren.

2. Richt de laserstraal loodrecht op het doel en probeer daarbij het apparaat zo onbeweeglijk mogelijk vast te houden.

3. Druk op toets ON. Even daarna hoort u een pieptoon en de meetwaarde verschijnt op het beeldscherm.

4. Na iedere meting wordt de laser uitgezet en moet deze voor de volgende meting weer aangezet worden.

11. Meetwaarden optellen / aftrekken

1. Doe de eerste meting.

2. Druk op toets +/- (D). De net gemeten waarde wordt in de eerste rij op het beeldscherm geplaatst.

Als u 1 maal op de toets +/- drukt, wordt de volgende waarde erbij opgeteld. Als u 2 maal op de toets +/- drukt, wordt de volgende waarde ervan afgetrokken.

3. Druk op toets ON (C) om de doellaser (B) te activeren.

4. Doe dan de tweede meting door op toets ON te drukken. De tweede meetwaarde wordt in de tweede rij op het beeldscherm geplaatst. In de onderste rij verschijnt de som van beide meetwaarden of het verschil tussen beide meetwaarden.

5. Herhaal het boven beschrevene om meerdere meetwaarden bij elkaar op te tellen of van elkaar af te trekken.

12. Continue meting

1. Houd de toets ON (C) ongeveer 2 seconden lang ingedrukt om over

te schakelen op de modus continu meten.

2. De doellaser (B) wordt aangezet. De afstand wordt nu continu

gemeten.

3. Op het beeldscherm zijn de minimale, de maximale en de laatst

gemeten meetwaarde van die meetcyclus te zien.

4. Druk op toets ON om het continue meten te beëindigen. De meetwaarden blijven zichtbaar.

13. Oppervlaktemeting

1. Druk op toets FUNC (G). Bovenin het beeldscherm verschijnt een parallellogram om aan te geven dat u een oppervlaktemeting uitvoert.

2. Druk op toets ON (C) om de doellaser (B) te activeren.

3. Druk nu op toets ON om de lengte van de eerste zijde van het oppervlak te meten. De gemeten waarde verschijnt in de bovenste rij.

4. Druk op toets ON om de doellaser te activeren.

5. Druk nu op toets ON om de lengte van de tweede zijde van het oppervlak te meten. De gemeten waarde verschijnt in de middelste rij.

6. Het apparaat vermenigvuldigt de beide meetwaarden nu automatisch. Hoe groot de oppervlakte is, wordt in de onderste rij weergegeven.

14. Volumemeting

1. Druk tweemaal op toets FUNC (G). Bovenin het beeldscherm

verschijnt een kubus om aan te geven dat u een volumemeting uitvoert.

2. Druk op toets ON (C) om de doellaser (B) te activeren.

3. Druk nu op toets ON om de lengte van de eerste ribbe van de ruimte

te meten. De gemeten waarde verschijnt in de bovenste rij.

4. Druk op toets ON om de doellaser te activeren.

5. Druk nu op toets ON om de lengte van de tweede ribbe van de

ruimte te meten. De gemeten waarde verschijnt in de middelste rij.

6. Druk op toets ON om de doellaser te activeren.

7. Druk nu opnieuw op toets ON om de hoogte van de ruimte te meten.

De gemeten waarde verschijnt in de middelste rij.

8. Het apparaat vermenigvuldigt de drie meetwaarden nu automatisch.

Het volume van de ruimte wordt in de onderste rij weergegeven.

15. Indirecte meting

Met behulp van de stelling van Pythagoras (a²+b²=c²) kan de hoogte van een object indirect bepaald worden.

1. Druk drie keer op toets FUNC (G). Bovenin het beeldscherm

verschijnt een driehoek als indicator voor de indirecte meting.

2. Meet nu de daarvoor benodigde twee lengten. Baseer u daarbij op de volgende tekening of op het op dat moment knipperende deel van de indirecte metingenindicator.

3. Druk op toets ON (C) om de doellaser (B) te activeren.

4. Druk op toets ON om de eerste lengte te meten. De gemeten waarde verschijnt in de bovenste rij.

5. Druk op toets ON om de doellaser te activeren.

6. Druk op toets ON om de tweede lengte te meten. De tweede lengte wordt continue gemeten. De minimale gemeten waarde verschijnt in de middelste rij, de actuele meetwaarde verschijnt in de onderste rij.

7. Druk nu op toets ON om de gemeten minimum waarde van de tweede lengte vast te leggen. De hoogte wordt automatisch gemeten en verschijnt in de onderste rij.

16. Opgeslagen meetwaarden oproepen

• De laatste 50 meetresultaten worden automatisch in het geheugen opgeslagen.

• Zodra alle 50 geheugenplaatsen vol zijn, wordt het oudste meetresultaat gewist en wordt het meest recente meetresultaat op plaats 50 opgeslagen.

• Om de opgeslagen meetresultaten op te roepen, moet u op in de standby-modus op toets +/- (D) drukken.

• Het nummer van de geheugenplaats (4) verschijnt dan bovenin het beeldscherm.

17. Achtergrondbelichting

De achtergrondbelichting gaat automatisch aan als er op een toets wordt gedrukt en dooft weer na ongeveer 15 seconden van inactiviteit.

18. Waarden wissen / Standby-modus

Druk op toets C (E) om tijdens een meting een waarde uit het tijdelijke geheugen te wissen of naar de standby-modus terug te keren.

19. Hulp bij problemen

Code Oorzaak Oplossing

101 Batterijen uitgeput Batterijen vervangen. 104 Berekeningsfout Procedure herhalen.

Bedrijfstemperatuur

152

overschreden Bedrijfstemperatuur

153

te laag Meetbereik

154

overschreden

Gereecteerd signaal

155

te zwak

Gereecteerd signaal

156

te sterk

Meetfout of een te

157

lichte achtergrond

160 Te sterke trillingen Houd het apparaat stil.

In het geval dat er links op het beeldscherm het symbool (11) verschijnt, is er sprake van een hardwarefout. Schakel in dit geval het apparaat een aantal keer uit en dan weer aan. Als het symbool dan nog niet verdwijnt, is het apparaat defect.

Beperk het temperatuurbereik.

Beperk het meetbereik.

Kies een ander meetoppervlak.

Maak het meetoppervlak donkerder of kies een ander oppervlak.

20. Reiniging en onderhoud

• Dompel het product nooit onder in water of andere vloeistoffen.

• Het product is onderhoudsvrij. De buitenkant hoeft alleen maar met een zachte, droge doek of een kwastje schoongemaakt worden. Maak de meetsensor schoon met een klein kwastje of een wattenstaafje.

• Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen omdat anders het oppervlak van de behuizing beschadigd kan worden.

• Bewaar en transporteer het meetwerktuig uitsluitend in de meegeleverde tas.

21. Verwijdering

Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren. Verwijder de geplaatste batterijen en gooi deze afzonderlijk van het product weg.

Batterijen

U bent als eindverbruiker volgens de KCA-voorschriften

wettelijk verplicht alle lege batterijen in te leveren;

verwijdering via het huisvuil is niet toegestaan. Batterijen die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen, bijv. onder de links afgebeelde vuilnisbaksymbool). U kunt verbruikte batterijen gratis bij de verzamelpunten

van uw gemeente, onze lialen of overal waar batterijen

worden verkocht, afgeven.. Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

22. Technische gegevens

Bedrijfsspanning ...........................2 x 1,5 V/DC batterij, type AAA (alkaline)

MeetbereikA) ............................... 0,05 – 30 m

NauwkeurigheidB) ....................... ±2 mm

Laserklasse ............................... 2

Lasergolengte .......................... 620 – 690 nm

Uitgangsvermogen laser ............ <1 mW

Aanspreektijd ............................. 0,3 seconden

Automatische uitschakeltijd ....... 30 seconden (laser)

................................................... 180 seconden (apparaat)

Bedrijfscondities ........................ 0 tot +40 °C, 10 – 80 % RV

Opslagcondities ......................... -20 tot +65 °C, 10 – 80 % RV

Afmetingen (B x H x D) .............. 48 x 25 x 112 mm

Gewicht ...................................... 95 g

Het meetbereik en de nauwkeurigheid hangen ervan af hoe goed het

laserlicht door het oppervlak van het doelobject wordt gereecteerd en

van de lichtsterkte van de laserpunt vergeleken met de intensiteit van het omgevingslicht.

Onder gunstige omstandigheden bedraagt de nauwkeurigheid bij metingen van <10 m ongeveer ±2 mm. Bij metingen van >10 m moet met een nauwkeurigheid van ±0,1 mm/m rekening worden gehouden. Onder ongunstige omstandigheden (bijv. sterke instraling van de zon

of een slecht reecterend oppervlak) neemt het bereik af en kan de

uitkomst tot 10 mm van het correcte resultaat afwijken.

Impressum

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, KlausConrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder

Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen

Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Legal Notice

These operating instructions are a publication by Conrad Electronic SE, Klaus-ConradStr. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy,

microlming, or the capture in electronic data processing systems require the prior

written approval by the editor. Reprinting, also in part, is prohibited. These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.

Information légales

Ce mode d’emploi est une publication de la société Conrad Electronic SE, KlausConrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit

(p. ex. photocopie, microlm, saisie dans des installations de traitement de données)

nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits. Ce mode d’emploi correspond au niveau technique du moment de la mise sous presse.

Sous réserve de modications techniques et de l’équipement.

Colofon

Deze gebruiksaanwijzing is een publicatie van de rma Conrad Electronic SE, Klaus-

Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard

dan ook, bijvoorbeeld fotokopie, microverlming of de registratie in elektronische

gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

TOOLCRAFT LDM 30 P User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
