TOOLCRAFT LAB 5.0 User guide [hu]

Használati útmutató
DigiMicro Lab5.0 digitális mikroszkópkamera
Rend. sz. 1267659
oldal
2. - 24.
Tartalomjegyzék
1. Bevezetés
2. A szimbólumok magyarázata
3. Rendeltetésszerű használat
4. A szállítás tartalma
5. Tulajdonságok és funkciók
6. Rendszerfeltételek
7. Biztonsági előírások
8. Kezelőszervek .......................................................................................................................................................8
9. A mikroszkóp beállítása
10. Használat
11. Beállítási lehetőségek a mikroszkópmenüben
.................................................................................................................
............................................................................................
.............................................................................................
.......................................................................................................
...............................................................................................
........................................................................................................
......................................................................................................
a) Általános tudnivalók b) Az akkumulátor c) Hálózati tápegység d) Mikroszkóp e) A por elleni védelem
a) Kezelőszervek b) Szimbólumok az LC-kijelzőn c) A mikroszkóp
.................................................................................................6
......................................................................................................
..................................................................................................
...........................................................................................................
.................................................................................................
........................................................................................................
........................................................................................
.........................................................................................................
................................................................................................
a) Az akkumulátor behelyezése ...................................................................................................................... 9
b) Az akkumulátor töltése c) A microSD-kártya berakása
............................................................................................
.......................................................................................
................................................................................................................
a) Be-/kikapcsolás b) A mikroszkóp élesreállítása c) Nagy és kis nagyítás d) Digitális zoom e) Kép-/videofelvétel f) Kép/videó megtekintése g) Lejátszási opciók h) Színes üzemmódok
....................................................................................................
.......................................................................................
...............................................................................................
......................................................................................................
..................................................................................................
...........................................................................................
...................................................................................................
................................................................................................
.......................................................................
a) Kamera ) Video 13 c) Általános
.............................................................................................................
............................................................................................................
10
10
11
11
11 11
12 12 12 12 12 13
13
13
14
2
4
4
4
5
5
5
6
6 7 7 7
8 8 9

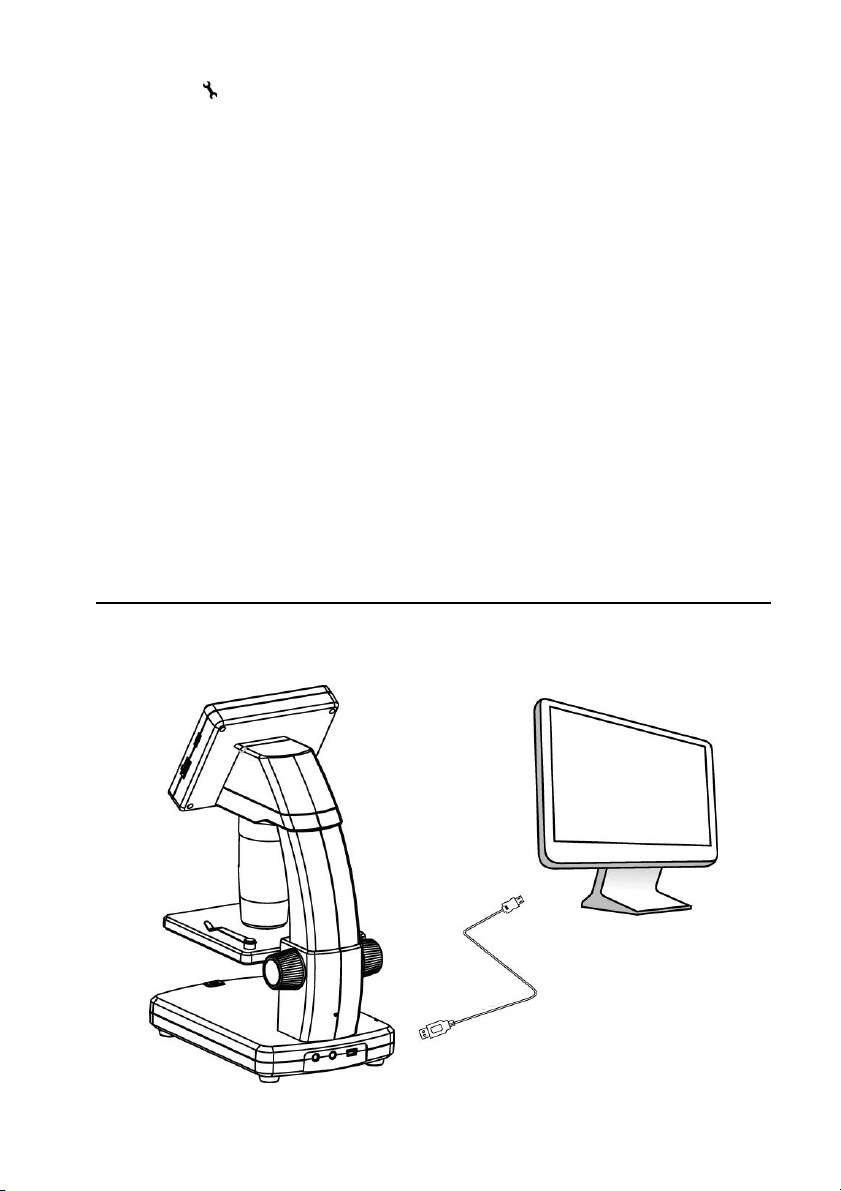

12. Összeköttetés egy számítógéppel
13. PortableCapture Plus szoftver
a) Windows®-telepítés b) MacOS-telepítés c) Áttekintés d) Képfelvétel e) Videofelvétel f) Kép- és video-időzítő g) Képmérő eszközök h) Rajzolás és szöveg
14. A mikroszkóp kalibrálása
15. Összeköttetés egy TV-készülékkel
16. Képrögzítés (USB-üzemmód)
17. Ápolás és tisztítás
18. Eltávolítás
a) A készülék b) Az akkumulátor
19. Műszaki
...........................................................................................................
.........................................................................................................
.......................................................................................................
......................................................................................................
...............................................................................................................
..........................................................................................................
adatok
................................................................................................................................................23
........................................................................................
................................................................................................
...................................................................................................
..............................................................................................
................................................................................................
...............................................................................................
.............................................................................................
.........................................................................................
....................................................................................................
....................................................................................
...................................................................................
14
15
15 16 16 17 17 18 18 19
20
21
21
22
22
22 22
3
1. Bevezetés
Tisztelt Vásárlónk!
Nagyon köszönjük, hogy megvásárolta ezt a készüléket!
A készülék teljesíti a nemzeti és európai törvényi előírások követelményeit. A készülék ezen állapotának a fenntartásához a felhasználónak be kell tartania ennek a használati útmutatónak az
előírásait!
Ez a használati útmutató a készülék szerves része. Az útmutató fontos tudnivalókat tartalmaz a használatba
Műszaki kérdéseire az alábbi elérhetőségek valamelyikén kaphat választ: Németország: www.conrad.de/kontakt Ausztria:
Svájc:
vételhez és a
kezeléshez. Figyeljen erre akkor is, amikor a készüléket harmadik személynek továbbadja. Őrizze meg emiatt a használati útmutatót, hogy bármikor fellapozhassa!
www.conrad.at/
www.business.conrad.at
www.conrad.ch
www.biz-conrad.ch
2. A jelképek magyarázata
A háromszögbe foglalt villám jelet akkor alkalmazzuk, ha az egészségét fenyegeti veszély, pl. áramütés.
A háromszögbe foglalt felkiáltójel különleges tudnivalókra hívja fel a figyelmet. Mindig figyelmesen olvassa el ezeket az információkat.
A nyílszimbólum különleges információkra és kezelési tanácsokra hívja fel a figyelmet.
3. Rendeltetésszerű használat
Ez a készülék egy újra feltölthető akkumulátor által táplált önálló eszköz. Nagyított képet tud megjeleníteni a beépített kijelzőn, egy TV-készüléken vagy egy számítógép-monitoron. Alkalmas szilárd tárgyak, például érmék, bélyegek, kövek, rovarok, textiliák, nyomtatott áramköri lapok stb. vizsgálatára. Fényforrásul szabályozható fényerejű LED­lámpák szolgálnak, és a felhasználó az együttszállított szoftver segítségével kalibrálni tudja a mikroszkópot, és meg tudja mérni a felvett kép méreteit. A készülék csak beltéri használatra alkalmas. Ne használja a szabadban. Nedvességgel való érintkezését (pl. fürdőszobában) feltétlenül el kell kerülni. Biztonsági és engedélyezési okokból tilos a készüléket átalakítani és/vagy módosítani. Amennyiben ezt a készüléket az előbbiekben megnevezett céloktól eltérő célra alkalmazza, a készülék károsodhat. Ezenkívül ez olyan veszélyekkel járhat, mint pl. a rövidzárlat, tűz, áramütés stb. Alaposan olvassa át a használati útmutatót, és őrizze meg a későbbi betekintés céljából. Ha a készüléket továbbadja másoknak, ezt csak a használati útmutatóval együtt tegye.
Az összes előforduló cégnév és készülékmegnevezés a mindenkori tulajdonos márkaneve. Minden jog fenntartva.
4
4. A szállítás tartalma
• főkészülék
• USB-kábel
• hálózati
tápegység
• AV-
kábel
• szoftver
-CD
• lítiumion akkumulátor
• kalibráló vonalzó
használati útmutató
A microSD kártya nélkül szállítjuk.
Aktuális használati útmutatók
Töltse le az aktuális használati útmutatókat a www.conrad.com/downloads weboldalról, vagy szkennelje be az ott megjelenített QR-kódot. Kövesse a web-oldal útmutatásait.
5. Tulajdonságok és funkciók
• 3,5-collos TFT-kijelző
• 20-szoros – 500-szoros nagyítás
• 5 megapixeles képérzékelő (12 MP interpolálva)
• kép- és videofelvétel
• microSD-kártyák támogatása (max. 32 GB)
• újratölthető lítiumion akkumulátor
• a Plug-and-Play funkció támogatása
• PortableCapture Plus szoftver
6. Rendszerfeltételek
• operációs rendszer: Windows® Vista/7/8/10; Mac OS 10.9-10.13
• CPU: Pentium 300 vagy kompatibilis AMD-processzor
• 100 MB szabad merevlemez memória
• 512 MB RAM
• 24 bit-es videokártya
• szabad USB 2.0-csatlakozó
• CD-ROM meghajtó
5
7. Biztonsági előírások
Figyelmesen olvassa el a fontos tudnivalókat és a használati útmutatót, és különösen a biztonsági tudnivalókat vegye figyelembe. Ha nem veszi figyelembe a jelen használati útmutatóban ismertetett biztonsági tudnivalókat és információkat, az ebből eredő sérülésekért vagy dologi károkért nem vállalunk felelősséget. Ezen kívül ilyen esetekben érvényét veszíti a szavatosság és a garancia is.
a) Általános tudnivalók
• A készülék nem játék. Tartsa távol a készüléket gyermekektől és háziállatoktól.
• Ne hagyja a csomagolóanyagokat szanaszét heverni, mert a kisgyerekek számára veszélyes játékszerré válhat.
• Védje a készüléket a szélsőséges hőmérséklettől, közvetlen napsugárzástól, erős rázkódásoktól, éghető gázoktól, gőzöktől és oldószerektől.
• Ne tegye ki a készüléket mechanikai igénybevételnek.
• Ha a biztonságos használat már nem lehetséges, állítsa le a készüléket, és védje meg a véletlen használattól. A biztonságos használat már nem biztosítható, ha a készüléknek
- látható sérülései vannak,
- már nem működik rendeltetésszerűen,
- hosszabb ideig volt kedvezőtlen viszonyok között tárolva, vagy súlyos szállítási igénybevételnek volt kitéve.
• Kezelje óvatosan a készüléket. Lökések, ütközés vagy a leesés még csekély magasságból is károsíthatja a készüléket.
• Tartsa be azoknak a készülékeknek a használati útmutatóját és biztonsági előírásait is, amelyekhez ezt a készüléket csatlakoztatja.
• Ha kétségei vannak a készülék működésével, biztonságosságával vagy csatlakoztatásával kapcsolatban, forduljon szakemberhez.
• A karbantartást, módosításokat és javításokat kizárólag csak technikussal vagy megbízott javítóműhellyel végeztesse.
• Ha még lenne olyan kérdése, amelyre ebben a használati útmutatóban nem talál választ, forduljon a műszaki ügyfélszolgálatunkhoz vagy más szakemberhez.
• Figyelem, LED-világítás:
- Ne nézzen közvetlenül a LED-fénybe!
- Ne nézzen közvetlenül vagy optikai műszerekkel a fénysugárba!
• Iskolákban, tanműhelyekben, hobbi- és barkácsműhelyekben az elektromos készülékek használatát szakképzett személynek kell felügyelnie.
• Az ipari létesítményekben való használat során be kell tartani az elektromos berendezések szakmai szövetségeinek vonatkozó balesetmegelőzési rendszabályait.
b) Az akkumulátor
• Az akkumulátor berakásakor ügyeljen a helyes polaritásra.
• Vegye ki az elemet/akkumulátort, ha a készüléket hosszabb ideig nem használja, hogy megelőzze a kifolyásuk által okozott károkat. A kifolyt vagy sérült elemek/akkumulátorok a bőrrel érintkezve marási sérüléseket okozhatnak. Ha sérült elemekkel/akkumulátorokkal kell foglalkoznia, viseljen védőkesztyűt.
6
• Az elemeket/akkumulátorokat úgy tárolja, hogy gyerekek ne férhessenek hozzájuk. Az elemeket/akkumulátorokat ne hagyja szanaszét heverni, mert gyerekek vagy háziállatok lenyelhetik őket.
• Elemeket és akkumulátorokat nem szabad rövidre zárni vagy tűzbe dobni. Ne próbáljon feltölteni nem tölthető elemeket. Robbanásveszély!
• Ne töltse az akkumulátort a hálózatról, amíg a mikroszkóp egy áramot szolgáltató USB 2.0-portra van csatlakoztatva. Ennek következtében túlmelegedhet az akkumulátor.
c) Hálózati tápegység
• A hálózati dugaszoló aljzat legyen a készülék közelében, könnyen hozzáférhető helyen.
• A tápáramellátásra csak az együttszállított hálózati tápegységet szabad alkalmazni.
• A hálózati tápegység számára feszültségforrásként csak a közüzemi elektromos hálózat egy szabványos dugaszalja használható. Ellenőrizze a hálózati tápegység csatlakoztatása előtt, hogy a rajta
feltüntetett feszültség azonos-e a helyi hálózat feszültségével.
• A hálózati tápegységet nem szabad nedves kézzel bedugaszolni vagy kihúzni.
• A hálózati csatlakozódugót soha ne a vezetékénél fogva húzza ki a dugaszaljból, hanem az erre kialakított fogófelületnél fogja meg.
• Gondoskodjon arról, hogy a vezeték az elhelyezéskor ne tudjon összenyomódni, megtörni vagy éles bútorszélektől megsérülni.
• Úgy fektesse le a kábeleket, hogy senki se botolhasson meg és ne akadhasson el bennük. Sérülésveszély áll fenn.
• Biztonsági okokból zivatar esetén mindig húzza ki a hálózati tápegységet a konnektorból.
d) A mikroszkóp
• Ne vizsgáljon olyan tárgyakat, amelyeknek a hőmérséklete a készülék megadott üzemi hőmérséklet-tartományán kívül van.
• A hirtelen hőmérséklet-változások eredményeként a mikroszkóp belsejében pára csapódhat le, mint a hideg télben egy meleg helyiségben. Rakja a mikroszkópot egy táskába vagy műanyagzacskóba a
hőmérséklet-változások lelassítása érdekében.
• Ne irányozza sokáig a mikroszkóp objektívjét a nap vagy erős fény irányába. Az erős fény károsíthatja a fényérzékeny elektronikát.
• Ne dugja be a kártyát erőszakkal a kártyarésbe, mert megsértheti ezzel a mikroszkópot és a microSD­memóriakártyát egyaránt.
• A mikroszkóp talpa nyomot hagyhat értékes bútorok felületén.
e) A por elleni védelem
• A por és a levegőből eredő más lerakódások leronthatják a kép minőségét. Tartsa távol a mikroszkópot poros környezettől.
• A kameraobjektív nyílása legyen mindig letakarva porvédő burkolattal vagy hasonlóval. Megfelelő pl. az alumíniumfólia vagy a műanyagzacskó.
• Ha a digitális képeken sötét foltok vagy hasonló részek láthatók, és ezek nincsenek rajta a próbalemezen, ennek a valószínű oka a képérzékelő vagy egy hozzátartozó szűrő felületének a részleges szennyeződése. A kamerát a gyártó ajánlásának megfelelően a legnagyobb gonddal kell ápolni, és óvni kell a szennyeződésektől.
• A készülék minden egyes használata előtt vizsgálja meg az objektív homloklencséjét, hogy nem szennyezett-e.
7
8. Kezelőszervek
a LED-világítás
szabályzása
x1.5
mikroSD
- rázoomolás
kártyanyílás
kizoomolás
lejátszás/balra
/KIKAPCSOLÁSA
beállítási menü
lefelé
megerősítés
színes üzemmód/felfelé
kezelőgomb
leírás
/
állókép
-
/video-üzemmód
időzítés üzemmód
A felvett/még felvehető képek száma (az aktuális
képfelbontás és a microSD
-
kártya kapacitása alapján).
be van rakva microSD
-
kártya
aktuális képfelbontás
akkumulátor töltöttségi állapot
x1.5
digitális zoom
-
fokozat
a) Kezelőelemek
b) Szimbólumok az LC-kijelzőn
a készülék BE-
8
c) A mikroszkóp
A1
A11
A2
A12
A3
A4
A13
A5
A14
A6 A7
A8 A9 A10
A15
A1 3,5-collos kijelző
A9
számára
A2 microSD
-
kártyanyílás
A10  
USB 2.0 mini
-B
A3 finomfókuszáló kerék
A11
beállítása
A4 tárgytartó
A12 digitális zoom +/
-
A5 durva állítás
(reteszelés)
A13 kameraobjektív/LED
-
fényforrás
A6 akkuállapot
-
jelző LED
A14 durva állítás (felfelé/lefelé)
A7 képfelvétel gomb
A15 akkumulátortartó
A8  
5V=-töltőcsatlakozó
AV-out (AV-kimenet) TV-készülék
a LED-világítás fényerejének a
A mikroszkóp alján lévő gumilábak érzékeny felületen nyomot hagyhatnak.
9
9. A mikroszkóp beállítása
a) Az akkumulátor behelyezése 9
• Figyeljen közben a teleptartóban (A15) lévő polaritásjelölésekre.
b) Az akkumulátor töltése
Ne töltse az akkumulátort a hálózatról, amíg a mikroszkóp egy áramot szolgáltató USB 2.0-portra van csatlakoztatva. Ennek következtében túlmelegedhet az akkumulátor.
10
• Az akkumulátort egy USB-kábelen keresztül vagy egy
hálózati tápegységről lehet feltölteni.
-- Csatlakoztassa az együttszállított töltőkábelt
a talp hátsó oldalán lévő 5V / DC feliratú töltőcsatlakozóra (A8), míg a másik végét egy hálózati dugaszaljba.
-- Vagy pedig dugja be az együttszállított USB-
kábelt a talp hátsó oldalán lévő USBfeliratú csatlakozóra (A10), míg a másik végét számítógépe egy USB-portjára.
• Az akkuállapot-jelző LED (A6) piros fénnyel
világít, jelezvén ezzel, hogy az akkumulátor töltődik, majd kialszik, ha az akkumulátor teljesen feltöltődött.
• Ha ideje újra feltölteni az akkumulátort, az LC­kijelző jobb alsó sarkában megjelenik az alacsony töltöttségi állapot jelzése.

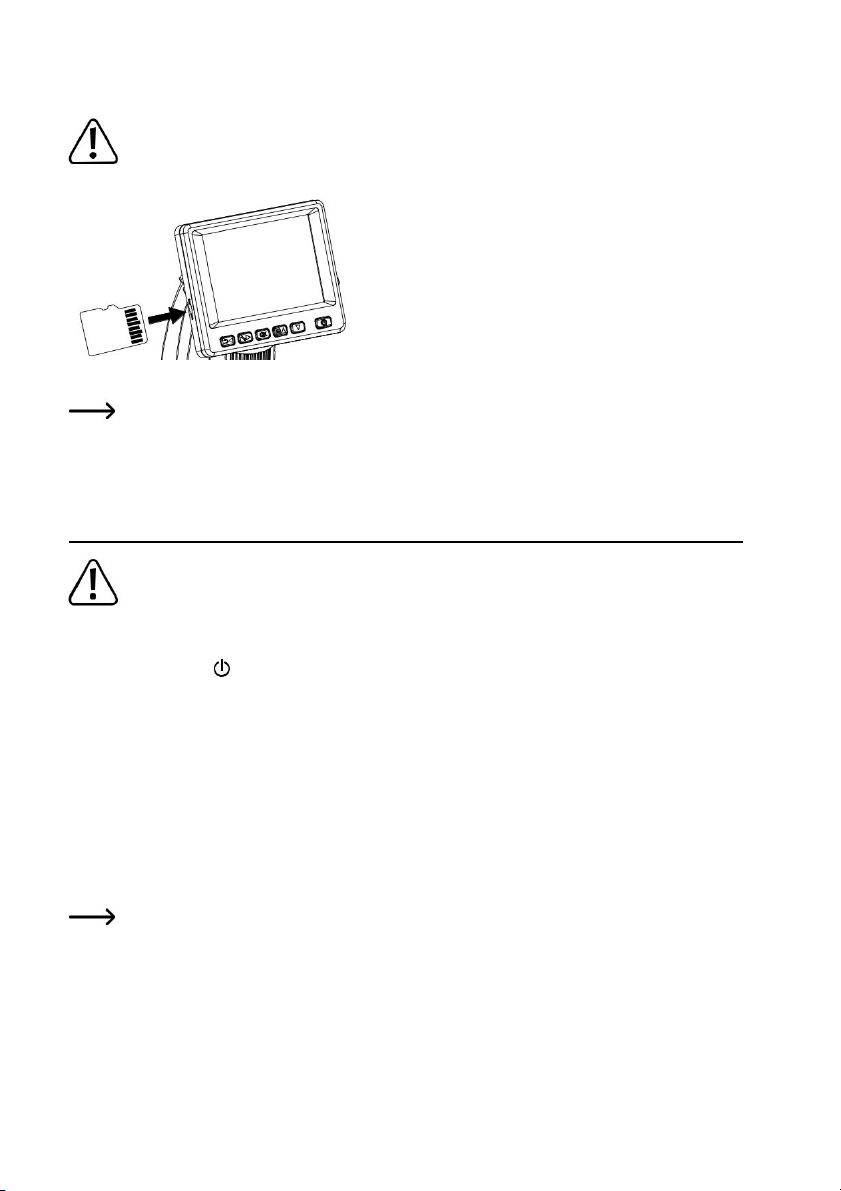

c) A microSD-kártya berakása
Ne nyomja be a kártyát erőszakkal a kártyarésbe (A2), mert megsértheti ezzel a mikroszkópot és a memóriakártyát egyaránt. A microSD-memóriakártyát használat előtt formatálni kell (lásd 11.c fejezet: „Általános tudnivalók/az SD-kártya formatálása“).
• Ha a mikroszkópot számítógép csatlakoztatása nélkül akarja használni, be kell dugnia egy microSD-kártyát (nem része a szállításnak).
• Válassza le a mikroszkópot a tápáramforrásról, és kapcsolja ki.
• Dugja be a microSD-kártyát az ábrának megfelelően.
Lásd a 12. fejezet („Összeköttetés egy számítógéppel“) információit a mikroszkópnak egy számítógépre való csatlakoztatásáról.
10. Használat
Ne takarja le a mikroszkópot, amikor használja.
a) Be-/kikapcsolás
• Nyomja meg a gombot a mikroszkóp bekapcsolása vagy kikapcsolása céljából.
b) A mikroszkóp élesre állítása
• Helyezze a vizsgálandó tárgyat a tálcára (A4) . Ha diákat vagy hasonlókat akar megnézni, csíptesse rá a
tárgytartó tálcára.
• Tartsa meg a durva állítás forgatógombját (A14), és oldja ki a reteszelését (A5).
• Forgassa a durva állítás forgatógombját (A14), hogy az objektívot a tárgyhoz közelítse.
• Állítsa be a finom fókuszáló kereket (A3) a kép élesre állításához.
Néhány pillanatig eltart, amíg a fehéregyensúly automatikusan beáll, és a kép éles lesz. Ha a tárgy túl erősen veri vissza a fényt, le kell csökkenteni a LED-világítás fényerejét (A4) vagy teljesen ki kell kapcsolni azt.
11
c) Nagy vagy kis nagyítás
• Vigye a lencsét (A13) központosan a tárgy fölé.
• Nagy nagyítás: Forgassa a finom fókuszáló kereket (A3) teljesen jobbra, majd lassan forgassa vissza, amíg a kép
nem lesz éles.
• Kis nagyítás: Forgassa a finom fókuszáló kereket (A3) teljesen balra, majd lassan forgassa vissza, amíg a kép
nem lesz éles.
Miután a finom fókuszáló kereket (A3) teljesen jobbra vagy balra forgatta, eltart néhány másodpercig, amíg a LED-világítás ismét helyesen áll be.
d) Digitális zoom
• Állítsa először a tárgyat az LC-kijelzőn (A1) élesre.
• Zoomolja be vagy ki a tárgyat a zoom-kerék (1x – 4,0x) forgatásával .
e) Kép-/videofelvétel
• Nyomja meg a gombot a kép- és a video-üzemmód közötti választáshoz.
-- Az LC-kijelzőn látható szimbólum azt mutatja, hogy a képfelvétel üzemmódban van.
-- Az LC-kijelzőn látható szimbólum azt mutatja, hogy a videofelvétel üzemmódban van.
• Nyomja meg a felvétel-gombot egy képfelvétel vagy egy videoklip készítéséhez.
• Ha videofelvételt készít, nyomja meg újra a felvétel-gombot a felvétel leállítására.
f) A képek/videók megtekintése
• A lejátszás üzemmódba lépéshez nyomja meg a gombot.
• Nyomja meg a vagy a gombot, hogy kiválasszon egy megnézni kívánt képet vagy videót.
-- Az LC-kijelzőn látható szimbólum azt mutatja, hogy egy videofelvételről van szó. --
Az LC-kijelzőn látható szimbólum azt mutatja, hogy egy fényképről van szó.
• Nyomja meg az OKa gombot egy videóklip lejátszása céljából.
g) Lejátszási opciók
• A lejátszás üzemmódba lépéshez nyomja meg a gombot.
• Nyomja meg a vagy a gombot, hogy kiválasszon egy megnézni kívánt képet vagy videót.
• Nyomja meg a gombot, hogy belépjen az almenübe. Majd nyomja meg a vagy a gombot a további opciókért, pl.: -- Löschen: törli a képet.
-- Schützen: zárol egy képet, vagy az összeset a véletlen törlésük megakadályozására.
-- Diashow: Bemutatja az összes képet egymásután. A diabemutató akkor fejeződik be, amikor már az összes kép bemutatásra került.
• Nyomja meg az OK gombot, hogy válasszon az opciók közül.
12
h) Színes üzemmódok
• Váltson át a képüzemmódban a színes üzemmódokra a azáltal, hogy a gomb megnyomásával átkapcsol a Farbe /
Positiv / Negativ (színes/pozitív/negatív) opciók között.
A videofelvételekhez nem lehet átkapcsolni a színes üzemmódok között.
11. Beállítási lehetőségek a mikroszkópmenüben
• Ahhoz, hogy hozzáférhessen a kép- vagy a video-beállításokhoz, nyomja meg előbb a gombot egy üzemmód kiválasztása céljából. -- Az LC-kijelzőn látható szimbólum azt mutatja, hogy a képfelvétel üzemmódban van.
-- Az LC-kijelzőn látható szimbólum azt mutatja, hogy a videofelvétel üzemmódban van.
• Nyomja meg a
• Nyomja meg a gombot, hogy válasszon a kamera és az általános beállítások között.
• Nyomja meg a vagy a gombot a felfelé vagy lefelé való görgetéshez. Nyomja meg az OK gombot az egyik opció kiválasztása céljából.
• Befejezésül nyomja meg a
gombot, hogy hozzáférjen a beállításokhoz.
gombot a beállítások elmentésére.
a) Kamera
• Auflösung (felbontás): a képfelbontás beállítása. Minél nagyobb a felbontás, annál több memóriahelyet foglal el egy-egy kép.
• Zeitraffer (gyorsított/időszűkítő felvétel):
-- Bilder (képek): A felveendő képek össz-száma.
-- Dauer (időtartam): A felvett képek közötti időköz megadása (óó: pp: mm). Befejezésül
nyomja meg a gombot a beállítások elhagyásához.
-- Az időszűkítő felvétel automatikusan indul el, és az LC-kijelzőn látható a szimbóluma.
-- Az időszűkítő felvétel befejeződik, miután elkészült a meghatározott számú képfelvétel, amennyiben
megnyomja azOK vagy a gombot.
• Schärfe (élesség): Az LC-kijelzőn megjelenő képek élessége a szoftver segítségével változtatható (kemény, normál, lágy).
b) Videó
• Auflösung: A felbontás beállítása (VGA vagy QVGA)
13
c) Általános
• Sprache: A kijelzés nyelvének a beállítása
• Energiesparmodus (energiatakarékos üzemmód): Az automatikus lekapcsolási idő beállítása arra az esetre, ha nem nyom meg egyetlen gombot sem 5, 10, vagy 15 percig.
• Frequenz: A villódzási frekvencia beállítása: 50 Hz vagy 60 Hz.
• Dátumbélyegző:
-- Lépjen először a „Datum/Uhrzeit“ pontra, és állítsa be a dátumot és a pontos időt.
-- Ha elvégezte a dátum és a pontos idő beállítását, minden kép- és videofelvételen megjelenik a dátum- és
időbélyegző.
• TV-Ausgang (TV-kimenet): választás a PAL vagy az NTSC között
• Datum/Uhrzeit: a dátum és a pontos idő beállítása.
• SD-Karte formatieren: törli az SD-kártyán lévő összes képet/egy új SD-kártyát készít elő használatra.
• Sys. Reset: Visszaállítja az összes beállítást a gyári beállításra.
• Version: Megjeleníti a telepített firmware-verziót.
12. Összeköttetés létesítése a számítógéppel
Az együttszállított „PortableCapture Plus“ szoftver segítségével a képeket megnézheti számítógépén, a mikroszkópot teljes mértékben vezérelheti, és még több mindent tehet vele. A szoftverről további információkat talál a „PortableCapture Plus-Software“ fejezetben.
14
• Dugja be az együttszállított USB-kábel egyik végét a mikroszkópUSB-csatlakozóhüvelyébe(A10), míg a másik
végét számítógépe egyik szabad USB 2.0-portjába.
• Nyomja meg a gombot a mikroszkóp bekapcsolásához.
• Nyomja meg a vagy a gombot, és válassza ki a PREVIEW ON COMPUTER (MEGNÉZÉS A SZÁMÍTÓGÉPEN) opciót. Nyomja meg ezután az OK gombot.
• A telepítés után futtassa a szoftvert a „PortableCapture Plus“ ikonra való rákattintás útján.
Ha a mikroszkópot a számítógép-szoftverről vezérli, inaktívvá válnak a hardvergombok, mivel a legtöbb funkció rendelkezésre áll a „PortableCapture Plus“ szoftveren keresztül.
13. A PortableCapture Plus-szoftver
a) Windows®-telepítés
• Helyezze be a mellékelt CD-t a számítógép DVD- meghajtójába.
• Válassza ki az Install PortableCapture (a PortableCapture telepítése) fájlt a szoftver telepítéséhez, és kövesse a képernyőn megjelenő utasításokat a telepítés befejezéséig.
• A telepítés után futtassa a szoftvert a „PortableCapture Plus“ ikonra való rákattintás útján.
Adott esetben változtassa meg a kijelzés nyelvét, pl. Options (opciók) > Language (nyelv) > English
(angol) útvonalon.
15
b) MacOS-telepítés
1
5
2
6
• Helyezze be a mellékelt CD-t a számítógép DVD-meghajtójába.
• Keresse meg a Mac mappát a telepítő-CD-n.
• Válassza ki a PortableCapture Plus. pkg fájlt.
• Kövesse a képernyőn megjelenő utasításokat a telepítés befejezéséig.
• A telepítés után futtassa a szoftvert a „PortableCapture Plus“ ikonra való rákattintás útján. Adott esetben változtassa meg a kijelzés nyelvét, pl. Options (opciók) > Language (nyelv) > English
(angol) útvonalon.
c) Áttekintés
B
B
B3
B4
B
B
B7
B1 Menüpontok
-- File (fájl) > Photos (képek) / Videos Folder (video-mappa): Itt lesznek tárolva a számítógépen az elkészített
képek.
-- Options (opciók) > Resolution (felbontás): A felvett képek felbontásának a módosítása
-- Options (opciók) > Resolution (felbontás): A dátum- és időbélyegző megjelenítése vagy eltüntetése egy
képen vagy egy videoklipen.
-- Options (opciók) > Language (nyelv): A felhasználói felület nyelvének a beállítása
-- Options (opciók) > XY Guide (XY-segédvonalak): A segédvonalak megjelenítése/eltüntetése
B2 Gyorsgombok: fényképezőgép / videó / időzítő / teljes képernyős
Váltson át teljes képernyős üzemmódra, vagy lépjen ki belőle az előnézeti területre való kettős rákattintással, vagy a teljes képernyős ikon kiválasztásával.
16
B3 X- és Y-tengely segédvonalak
B4 előnézeti kép területe
B5 nagyítási információk
B6 kép/video-regiszterkártyák: Válasszon ki egy regiszterkártyát a tárolt képek vagy videók megjelenítésére.
B7 A tárolt képek ablaka (miniatürnézet)
-- A felvett képek/videók miniatürnézetben láthatók.
-- Ha az egeret egy miniatürnézet fölé viszi, az előnézeti tartományban képként (B4)jelenik meg.
-- Kattintson a jobb egérgombbal egy képre további opciók megjelenítéséhez , pl. Open (Megnyitás) , Save as
(tárolás ...-ban), Copy (Másolás), Delete (Törlés), Delete All (Összes törlése).
d) Fényképfelvétel
• Állítsa úgy be a mikroszkópot, hogy a kamera objektívja (A3) közel legyen a tárgyhoz, és arra nézzen rá.
• Győződjön meg arról, hogy a vizsgálandó tárgy az objektív alatt van.
• Miközben az előnézeti tartományt (B4) nézi, állítsa élesre a képet.
• Egy képfelvételhez válassza ki a kamera parancsikonját,
képfelvétel gombot (A7).
• A képek a File (fájl) > Photos Folder (képmappa) útvonalon kerülnek mentésre.
A felvett képek miniatürnézetben láthatók a tárolt képek ablakában (B7).
Ha az egeret egy miniatürnézet fölé viszi, az előnézeti tartományban képként (B4)jelenik meg.
A képek tárolása JPG-formátumban történik.
vagy nyomja meg a
e) Videofelvételek
• Állítsa úgy be a mikroszkópot, hogy a kamera objektívja (A3) közel legyen a tárgyhoz, és arra nézzen rá.
• Győződjön meg arról, hogy a vizsgálandó tárgy az objektív alatt van.
• Ha az egeret egy miniatürnézet fölé viszi, az előnézeti tartományban képként (B4) jelenik meg.
• A felvétel elkezdéséhez válassza ki a videoklip villog, jelezvén ezzel,
hogy a felvétel elindult.
• Kattintson rá a villogó szimbólumra a felvétel leállítása céljából.
• A videoklipek a File (fájl) > Videos Folder (videomappa) útvonalon kerülnek mentésre.
A felvett képek miniatürnézetben láthatók a tárolt képek ablakában(B7).
Ha az egeret egy miniatürnézet fölé viszi, az előnézeti tartományban képként (B4).
A videók tárolása AVI-formátumban történik.
parancsikonját. A szimbólum
17
f) Kép- és video-időzítő
• Beállíthat egy felhasználó által meghatározható kezdési- és befejezési időt a kép-vagy a videofelvételek számára.
• Válassza ki az időzítő parancsikonját (kép) vagy a Video között.
• Végezze el a kívánt beállításokat.
• Válassza ki a Start gombot a felvétel elkezdéséhez.
A felvétel leáll, miután a program lefutotta a
paramétereket, vagy a Stop gomb kiválasztásakor, az időzítés
befejezése céljából. Győződjön meg a felvétel előtt arról, hogy elegendő
memóriahely van a merevlemezen.
, majd válasszon a Photo
g) Képmérő-eszközök
A mérőeszközök pontosságának a biztosítása érdekében kalibrálja először a mikroszkópot. Lásd a 14.
fejezetet ("A mikroszkóp kalibrálása") további információkért erről.
Kattintson kétszer a tárolt képek ablakában lévő képre(B7), hogy lehívja a képmérési felületet
, majd válassza ki a mérés
Continuous Line Measurement (folyamatos vonalmérés). Kattintson
egy pontra, és húzza át az egérmutatót egy másik pontra.
Continuous Line Measurement (folyamatos vonalmérés). Kattintson
egy pontra, és húzza át az egérmutatót több másik pontra.
Radius Circle Measurement (sugárkör-mérés) . Kattintson rá a sugárra
és húzza el, hogy megnövelje.
Diameter Circle Measurement (átmérőkör-mérés) . Kattintson rá az
átmérőre, és húzza el, hogy megnövelje.
Three Points Angle Measurement (hárompontos szögmérés). Kattintson
egy pontra, és húzza át az egérmutatót egy másik pontra, mérje meg a szöget, majd kattintson megint az egérrel, hogy eleressze a vonalat.
ikonját.
18
h) Rajzolás és szöveg
Kattintson kétszer a tárolt képek ablakában lévő képre (B7), hogy lehívja a képjelölés/
megjegyzések felületet, majd válassza ki a
• Megjelenik egy különféle opciókat tartalmazó legördülő menü.
• A Line Properties (vonal tulajdonságai) opcióban a vonalvastagságot (Line Width) és a vonal színét (Line Color) adhatja meg.
• A szövegopciók negváltoztatásához válassza a szövegírás
• Egy különféle opciókat, pl. a betűtípust és a szövegszínt tartalmazó legördülő menü jelenik meg.
rajzolás ikonját.
ikonját.
19
14. A mikroszkóp kalibrálása
20
Kattintson kétszer a tárolt képek ablakában lévő képre(B7), hogy lehívja a képmérés felületét,
majd válassza ki a kalibrálás
• Fókuszálja a mikroszkópot a kalibráló vonalzóra.
• Addig forgassa a finom fókuszáló kereket (A3) , amíg a kép nem
lesz éles.
• Helyezze úgy el a vonalzót, hogy a kép az XY­segédvonalakra legyen igazítva.
ikonját.
• Kattintson és húzza az egérmutatót egy ismert értékhez, pl. a vonalzó 1 mm-es szakaszához tartozó kezdő és végpont kiválasztásához.
• Ha megjelenik a párbeszéd-ablak, adja be a mérési minta pontos értékét az Actual dimension (tényleges méret) mezőbe. A szoftver kiszámítja a nagyítást.
• Megerősítésül nyomja meg az OK gombot. A beállított nagyítás megjelenik a jobb felső sarokban.
15. Összeköttetés egy TV-készülékkel
TV-készülékét nagyméretű kijelzőként használhatja a nagyított tárgyak nézésére.
• Csatlakoztassa az együttszállított AV-kábelt a mikroszkóp AV-out jelölésű kimenetére (A9), míg a kábel másik
végét a TV-készülék videobemenetére.
• Nyomja meg a gombot a mikroszkóp bekapcsolásához.
• Nyomja meg a gombot, hogy váltson a kép- és a videoüzemmód között.
-- Az LC-kijelzőn látható szimbólum azt mutatja, hogy a fényképező üzemmódban van.
-- Az LC-kijelzőn látható szimbólum azt mutatja, hogy a videofelvétel üzemmódban van.
• Nyomja meg a
• Nyomja meg a gombot, hogy a „Setup “ (beállítás) opcióra váltson.
• Nyomja meg a vagy a gombot, és válassza ki a „TV Out (TV-kimenet)“ pontot. Nyomja meg ezután az OK
gombot.
• Nyomja meg a vagy a gombot, és válassza az „NTSC“ vagy a „PAL“ opciót. Nyomja meg ezután az OK
gombot.
• Befejezésül nyomja meg a gombot a beállítások elhagyásához.
• Válassza ki a megfelelő bemeneti csatornát a TV-készüléken.
gombot, hogy hozzáférjen a beállításokhoz.
A TV-készülék használati útmutatójában találja meg a megfelelő információkat arról, hogy hol találja meg a videobemeneteket, és hogyan válassza ki a bemeneti csatornát.
16. Biztonsági képmentés (USB üzemmód)
• Dugja be az együttszállított USB-kábel egyik végét a mikroszkóp USB -csatlakozóhüvelyébe (A10), míg a másik
• Nyomja meg a gombot a mikroszkóp bekapcsolásához.
• Válassza ki a menüből az UPLOAD IMAGES (KÉPEK FELTÖLTÉSE) opciót, majd nyomja meg az OKgombot.
• Válassza ki a megfelelő meghajtó-betűjelet, és lépjen a Photo (kép) vagy a VIDEOmappába a mentett képek
• Másolja be a képeket a számítógép kívánt mappájába.
A képeket az együttszállított szoftver nélkül is közvetlenül kimentheti számítógépére.
végét számítógépe egyik szabad USB 2.0-portjába.
A mikroszkóp most a számítógépen külső USB-tárolóeszközként (USBSTORAGE) jelenik meg.
eléréséhez.
21
17. Ápolás és tisztítás
• Tisztítás előtt válassza le a készüléket a számítógépről. Ha a készülék nagyon meleg, várjon, amíg lehűlt.
• Ne használjon agresszív tisztítószereket, alkoholt vagy más vegyi oldatokat, mivel károsíthatják a készülékházat, és hibás működést eredményezhetnek.
• A LED-világítás nem cserélhető.
• Ne érjen semmilyen textiliával a lencséhez. Rendszeresen tisztítsa meg a lencsét alacsony nyomású légfúvóval.
• A készülékház tisztításához csak egy száraz, nem bolyhosodó kendőt használjon.
18. Eltávolítás
a) Készülék
Az elhasznált elektronikus készülékek értékes nyersanyagnak tekintendők, és nem valók a háztartási szemétbe! Az elhasznált készüléket az érvényes törvényi előírásoknak megfelelően kell eltávolítani. Vegye ki az akkumulátorokat, és a készüléktől elkülönítve távolítsa el őket.
b) Akkumulátorok
Az elhasznált akkumulátorokat és elemeket térítésmentesen leadhatja a lakóhelyén lévő gyűjtőhelyeken, szaküzleteinkben vagy minden olyan helyen, ahol akkumulátorokat árusítanak.
Ezzel eleget tesz törvényi kötelezettségének, és hozzájárul a környezete védelméhez.
Végfelhasználóként a törvény (telepekről szóló rendelet) kötelezi arra, hogy minden akkumulátort szolgáltasson vissza. Tilos a háztartási szeméttel együtt kidobni.
A károsanyag tartalmú akkumulátorok az itt látható szimbólumokkal vannak megjelölve, amelyek a háztartási szemét útján történő eltávolítás tilalmára utalnak. A legjelentősebb nehézfémek jelölései a következők: Cd=kadmium, Hg=higany, Pb=ólom (a jelölés az akkumulátorokon pl. a szöveg mellett látható szeméttartály ikon alatt található).
22
19. Műszaki adatok:
a) Mikroszkóp
Tápáramellátás3,7 V / 1050 mAó lítiumion (újratölthető) akkumulátor
Az akkumulátorok töltési ideje ………………..kb. 2 óra (hálózati tápegységről) Akkumulátor-üzemidőkb. ………………………….2 óra microSD, microSDHC (max. 32 GB) LC-kijelző7,6 cm (3“) TFT, oldalarány 4:3
Képérzékelő.........................................................5 MP
Videofelbontás.......................................VGAl
Kamerafelbontás ......................12MP (4032 x 3024), 9M (3456 x 2592), 5MP (2560×1920),
Szín.........................................24-bit RGB
Fókusztartomány10 mm (kézi fókuszálás)
Nagyítás...................................20-szorostól 500-szorosig
Villódzási frekvencia...............................................50/60 Hz
Videoformátum.........................AVI
Video-képsebesség (frame rate) ....................................................max. 30 FPS
Fehéregyensúly ...................................................automatikus
Fényforrás.........................................................8 db LED (fehér)
Üzemi feltételek...............................0°C-tól +70°C-ig, 25 - 50 % relatív páratartalom (nem kondenzálódó) mellett
Tárolási feltételek...........................................-5°C-tól +50°C-ig, 25 - 50% relatív páratartalom (nem kondenzálódó) mellett
Méretek (h x sz x ma).................................147 x 104 x 227 mm
Súly760 gramm (akkumulátorral)
b) Hálózati tápegység
Bemenet ...............................................100 - 240V~, 50/60 Hz
Kimenet................................................ 5 V=, 1 A
c) Szoftver
Támogatott operációs rendszer...........................Windows® Vista/7/8/10; Mac OS 10.9-10.13
V=, 500 mA (USB 2.0)
3MP (2048×1536), 1,3MP (1280×960)
Ez a Conrad Electronic SE, Klaus Conrad Str. 1, D-92240 Hirschau (www.conrad.com) publikációja. Minden jog, beleértve a fordítás jogát is, fenntartva. Fotókópiához, mikrofilm felvétel készítéséhez vagy elektronikus
adatfeldolgozógépen való regisztrálásához a kiadó írásbeli engedélye szükséges. Az utánnyomás, kivonatos formában is, tilos. A jelen publikáció megfelel a technika aktuális állásának a nyomtatás idején.
Copyright 2018 by Conrad Electronic SE.
1713199_v4_1118_02_dh_m_de_en
23
Loading...
