Příklepová akuvrtačka DD18VLI
Obj. č.: 82 15 63
Úvod
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup příklepové akuvrtačky DD18VLI.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho
obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Tato souprava obsahuje následující součásti:
• Akumulátorový šroubovák s funkcí vrtání a s výkonným akumulátorem Li-Ion 18 V
• Nabíječka akumulátoru
• 3 nástavce (bity) s křížovými šroubováky
• 2 nástavce (bity) s plochými šroubováky
• 6 titanových vrtáků
• 2 náhradní uhlíky motoru
Obsah
Úvod...................................................................................................................................................................1
1. Účel použití šroubováku..............................................................................................................................2
2. Bezpečnostní předpisy ................................................................................................................................2
3. Obecné poznámky k obsluze akumulátorového šroubováku..................................................................4
Doplňující pokyny k bezpečnostním předpisům .................................................................................................4
4. Důležité poznámky k nabíjení akumulátoru...............................................................................................4
5. Akumulátorový šroubovák (jeho součásti)................................................................................................5
6. Vyndání akumulátoru ze šroubováku a jeho zpětné zasunutí .................................................................6
7. Nabíjení akumulátoru ...................................................................................................................................6
8. Výměna nástavců šroubováků (bitů) a vrtáků ...........................................................................................7
9. Vlastní práce s akumulátorovým šroubovákem........................................................................................8
Volba směru otáčení sklíčidla (pravý a levý chod), zablokování zapnutí šroubováku........................................8
Nastavení utahovacího (kroutícího) momentu....................................................................................................8
Dvoupolohový přepínač rychlosti otáčení („HIGH“ a „LOW“)..............................................................................9
Přepínač funkcí šroubováku...............................................................................................................................9
Zapnutí a vypnutí šroubováku (provádění šroubování či vrtání).........................................................................9
10. Výměna uhlíků motoru, údržba a čištění šroubováku ..........................................................................10
Výměna uhlíků motoru......................................................................................................................................10
Údržba a čištění šroubováku............................................................................................................................10
11. Případné závady a jejich odstranění.......................................................................................................11
12. Technické údaje........................................................................................................................................11
1. Účel použití šroubováku
Tento akumulátorový šroubovák s funkcí vrtání je určen k utahování a k povolování šroubů (vrutů) jakož
i k vrtání otvorů do dřeva, umělých hmot, kovů, do keramiky, zdiva a do betonu. K tomuto účelu použijete
vhodné nástavce šroubováků (bity) a vrtáky.
Tento výrobek odpovídá současnému stavu techniky a splňuje předpisy evropských norem o elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými evropskými a národními normami
jakož i se směrnicemi. Doklady o této shodě jsou uloženy u výrobce.
Jiný způsob používání tohoto akumulátorového šroubováku, než bylo uvedeno výše, by mohl vést k jeho
poškození či k zničení. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu
elektrickým proudem atd.
Dodržujte bezpodmínečně bezpečnostní předpisy!
2. Bezpečnostní předpisy
Z bezpečnostních důvodů a důvodů registrace (CE) je zakázáno přístroj upravovat nebo pozměňovat
(provádět změny v jeho vnitřním zapojení).
Tento šroubovák není žádná dětská hračka a nepatří do rukou malých dětí.
POZOR! Při práci s elektrickými nástroji dodržujte předpisy proti úrazu elektrickým proudem (předpisy
úrazové zábrany) a protipožární předpisy.
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme
za následné škody, které by z toho vyplynuly.
Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením
s tímto šroubovákem nebo nedodržováním bezpečnostních předpisů. V těchto případech
rovněž zaniká jakýkoliv nárok na záruku.
Strana
2
Dříve než začnete přístroj používat, přečtěte si prosím následující pokyny:
• K šroubováku přiložená nabíječka odpovídá svojí konstrukcí ochranné třídě 2 a lze ji napájet pouze
z řádně zapojené síťové zásuvky se střídavým napětím 230 V / 50 Hz.
• Udržujte své pracoviště v čistotě a pořádku. Nepořádek na pracovišti zvyšuje nebezpečí úrazu.
• Dávejte pozor na okolní podmínky. Nevystavujte elektrické nástroje dešti (stříkající vodě). Nepoužívejte
tyto nástroje ve vlhkém nebo mokrém prostředí. Zajistěte dostatečné větrání pracoviště. Nepoužívejte
elektrické nástroje v blízkosti hořlavých kapalin nebo plynů.
• Zajistěte, aby se na pracovišti nezdržovaly děti. Zajistěte, aby se nástrojů nebo kabelů nedotýkaly jiné
osoby a nedovolte nepovolaným osobám přístup na pracoviště.
• Ukládejte nástroje na bezpečná místa. Nástroje, které nepoužíváte, skladujte v suchých, uzavřených
místnostech, do kterých nemají přístup děti.
• Nepřetěžujte nástroje. Zatěžujte nástroje jen podle jejich uvedených výkonů.
• Používejte pouze správné nástroje (podle účelu použití). Nepoužívejte slabé nástroje pro těžké práce.
Nepoužívejte nástroje k účelům, pro které nejsou určeny.
• Při práci používejte vhodné pracovní oděvy a ochranné pomůcky. Nemějte na sobě žádné volné součásti
oděvů nebo ozdoby (šperky). Tyto mohou být zachyceny pohybujícími se součástmi. Při práci venku Vám
doporučujeme používat pracovní rukavice a neklouzavou obuv. Dlouhé vlasy si zakryjte síťkou na vlasy.
• Používejte ochranné brýle. Při práci, při které dochází k vývinu prachu, používejte protiprachovou masku.
Používejte ochranu sluchu (proti hluku).
• Nepoužívejte elektrické kabely k jinému nežli ke stanovenému účelu. Nepřenášejte nástroje za elektrické
kabely. Při vypínání přístrojů (odpojování ze síťové zásuvky) nikdy netahejte za síťové kabely. Chraňte
kabely před vysokými teplotami, oleji a zajistěte, aby nedošlo k jejich poškození o ostré hrany.
• Udržujte stále bezpečnou polohu těla. Vaše tělo nesmí být při práci v nenormální poloze. Při práci
udržujte stále rovnováhu.
• Udržujte nástroje stále v dobrém stavu. Abyste mohli dobře a bezpečně pracovat, musejí být nástroje
ostré a čisté. Dodržujte pokyny, které se týkají údržby a výměny nástrojů. Kontrolujte pravidelně stav
kabelů (prodlužovacích kabelů) a síťových zástrček a v případě jejich poškození je dejte opravit
kvalifikovanému elektrikáři. Rukojeti, držadla, násady a nástroje musejí být suché a nesmějí být
potřísněny olejem nebo zamaštěny tuky.
• Buďte stále opatrní a pozorní. Sledujte svou práci. Postupujte při práci racionálně. Nepracujte
s elektrickými nástroji, nemůžete-li se dostatečně na práci soustředit.
• Kontrolujte oba pravidelně přístroje (vrtačku a nabíječku), zda nedošlo k jejich poškození. Před použitím
nástroje zkontrolujte pečlivě ochranná zařízení, zda bezvadně fungují.
Zkontrolujte správnou funkci pohybujících se součástí, zda se „nezasekávají“ nebo zda nejsou
poškozeny. Veškeré součásti a díly musejí být správně namontovány a musejí splňovat všechny
podmínky k zajištění bezvadného provozu přístroje. Poškozená ochranná zařízení a poškozené součásti
musejí být odborně opraveny (v autorizovaném servisu) nebo vyměněny, pokud v návodu k obsluze není
uvedena jiná možnost.
Nepoužívejte žádné nástroje, které nelze vypínat a zapínat spínačem.
• Pozor! Ke své vlastní bezpečnosti používejte pouze takové příslušenství nebo doplňující nástroje
(přístroje), které jsou uvedeny v příslušném návodu k obsluze nebo které jsou doporučeny výrobcem.
Použití jiných nástrojů, než které jsou uvedeny v příslušném návodu k obsluze nebo v katalogu, může
znamenat pro Vás nebezpečí úrazu.
• Případné opravy svěřte pouze odborníkům. Tato sada nástrojů splňuje platná bezpečnostní ustanovení.
Opravy smí provádět pouze kvalifikovaný personál (servisu), neboť neodborně provedené opravy
znamenají zvýšené nebezpečí úrazu pro uživatele zařízení.
3. Obecné poznámky k obsluze akumulátorového šroubováku
Doplňující pokyny k bezpečnostním předpisům
• Tento akumulátorový šroubovák lze používat pouze k následujícím k následujícím účelům: Zašroubování
(utahování) a vyšroubování (povolování) šroubů a vrutů jakož i vrtání otvorů do dřeva, umělých hmot,
kovů, do keramiky, zdiva a do betonu.
• Při práci na šroubovák příliš netlačte a zvolte vhodný utahovací moment. Příliš velký tlak nezvyšuje
výkon, nýbrž poškozuje samotný přístroj.
• Pokud dojde k poškození síťového napájecího kabelu nebo krytu nabíječky, nabíječku v žádném případě
nepoužívejte, poškozený kabel nebo kryt nabíječky nechte opravit nebo vyměnit v autorizované opravně.
4. Důležité poznámky k nabíjení akumulátoru
• Před nabíjením akumulátoru musíte tento akumulátor ze šroubováku vyndat. Po té jej můžete teprve
vložit do přiložené síťové nabíječky.
• Nabíječku akumulátoru používejte pouze v uzavřených prostorách, v žádném případě ji nevystavujte
stříkající vodě (dešti). Akumulátor šroubováku nabíjejte pouze při okolní teplotě cca 10 °C až 30 °C.
Pokud se akumulátor po delším používáním příliš zahřeje, nechte jej dostatečně vychladnout, dříve
než jej začnete znovu nabíjet.
• Tento akumulátor není zcela nabit. Po zakoupení této sady musíte před prvním použitím šroubováku
nechat tento akumulátor nabít v přiložené nabíječce.
• U tohoto akumulátoru, pokud jej nebudete delší dobu používat, dochází k jeho samovybíjení. Z tohoto
důvodu jej nabijte každé cca 3 měsíce, pokud po tuto dobu nebudete šroubovák používat. Životnost
akumulátoru zkracují i nevhodné okolní podmínky – příliš nízká nebo vysoká teplota a dopad přímého
slunečního záření.
• Nezkratujte v žádném případě kontakty akumulátoru, neboť v těchto případech hrozí nebezpečí vzniku
požáru nebo výbuchu
Již nepoužitelné akumulátory jsou zvláštním odpadem a nepatří v žádném případě
do normálního domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo
k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné
nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!
3
4

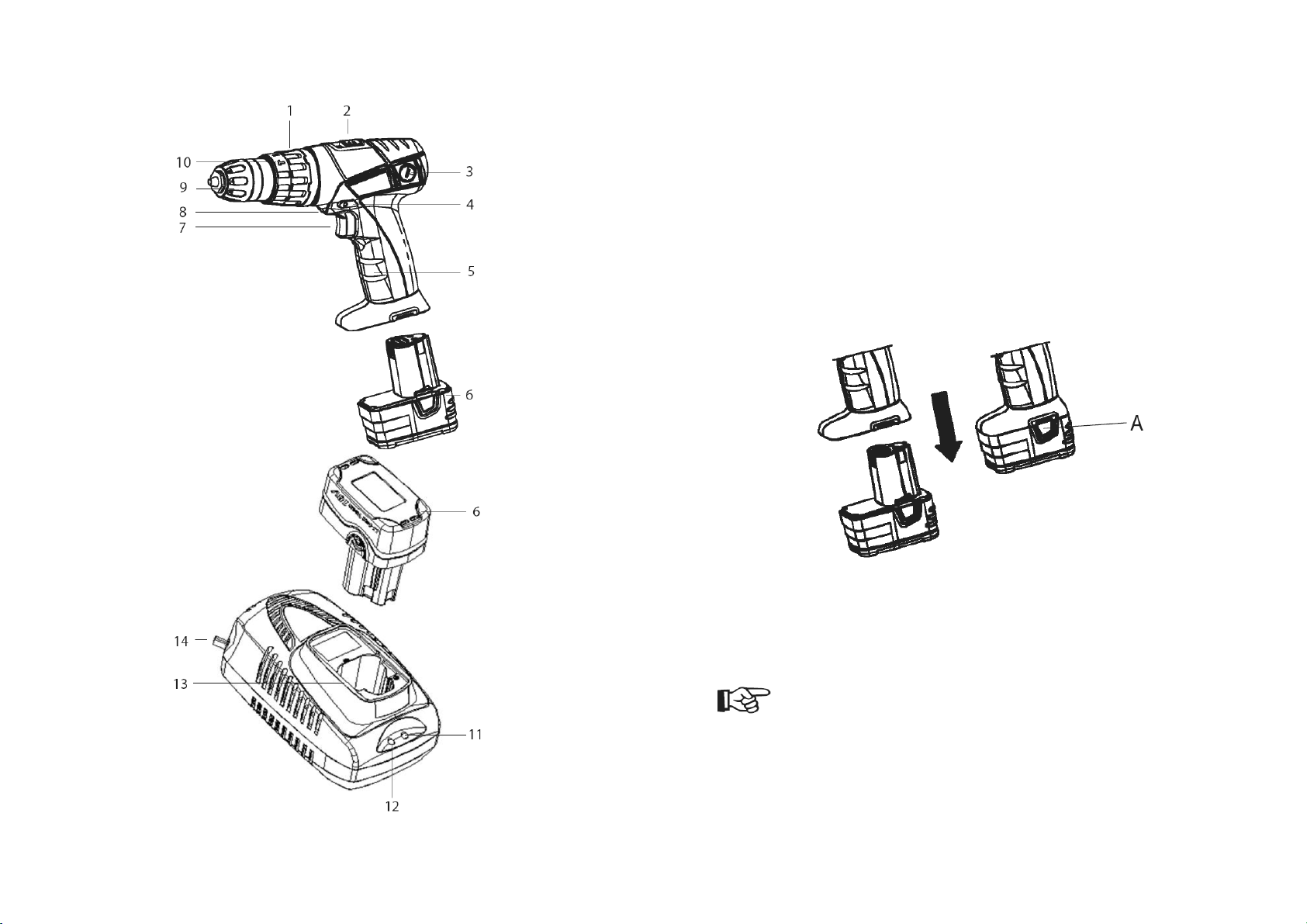

5. Akumulátorový šroubovák (jeho součásti)
Otočný regulátor nastavení utahovacího (kroutícího) momentu.
1
Dvoupolohový přepínač rychlosti otáčení.
2
Vyměnitelné uhlíky motoru.
3
Přepínač pravého a levého chodu (směru otáčení sklíčidla) s funkcí zablokování otáčení sklíčidla
4
ve střední poloze tohoto přepínače.
Rukojeť šroubováku.
5
Akumulátor.
6
Tlačítko (spínač) zapnutí a vypnutí šroubováku s kontrolkou.
7
Zabudovaná svítilna se svítivou diodou.
8
Rychloupínací úchytka nástavců (držák bitů, sklíčidlo).
9
Přepínač funkcí šroubováku: šroubování (vrtání) nebo funkce příklepové vrtačky.
10
Červená kontrolka signalizující připojení nabíječky k síťovému napájení a otestování akumulátoru,
11
zda není vadný.
Zelená kontrolka signalizující zapnutí procesu nabíjení a stav nabití akumulátoru.
12
Nabíjecí šachta.
13
Síťový kabel.
14
6. Vyndání akumulátoru ze šroubováku a jeho zpětné zasunutí
5
1.
Stiskněte na obou bočních stranách akumulátoru červená tlačítka [A].
2. Nyní můžete akumulátor vysunout ze šroubováku směrem dolů.
3. Po nabití akumulátoru jej opět zasuňte do spodního otvoru v šroubováku jeho zatlačením směrem
nahoru tak, aby do otvoru v šroubováku zcela zaskočil.
7. Nabíjení akumulátoru
Před prvním použitím šroubováku proveďte nabití do něho vloženého akumulátoru. Tento
akumulátor získá svoji maximální kapacitu (svůj plný výkon) teprve až po jeho cca 5 úplných
vybitích a nabitích. K nabíjení této akumulátorové baterie nepoužívejte žádnou jinou než
k přístroji přiloženou síťovou nabíječku.
6
Nabití akumulátoru proveďte v následujících případech:
přední strany na sklíčidlo).
Jakmile se začne motor (sklíčidlo) šroubováku velmi
pomalu otáčet (bez zatížení). Dojde-li k automatickému
zastavení šroubováku, pak dále netlačte na spínač zapnutí /
vypnutí šroubováku. Toto by mohlo způsobit poškození do
něho vloženého akumulátoru.
Nabijte tento akumulátor každé 3 měsíce, nebudete-li
šroubovák (akumulátor) delší dobu používat.
Přiloženou stolní síťovou nabíječkou nabijete tento
akumulátor asi za 30 minut.
1.
Vyndejte ze šroubováku akumulátor [6] a otočte jej nabíjecími kontakty směrem dolů.
2.
Zasuňte akumulátor do nabíjecí šachty [13] v nabíječce. Dejte přitom pozor na správnou polohu
akumulátoru.
3.
Zapojte zástrčku síťového kabelu [14] do síťové zásuvky 230 V / 50 Hz. Po nabití akumulátoru odpojte
nabíječku od síťového napájení.
Zapnutí procesu nabíjení akumulátoru a stav jeho nabití signalizují dvě kontrolky na přední straně nabíječky
(červená [11] a zelená [12]) následujícím způsobem:
Svítí červená LED: Připojení nabíječky k síťovému napájení. Pokud bude akumulátor zcela nabit,
pak nabíječka nespustí jeho nabíjení.
Bliká zelená LED: Akumulátor je nabíjen.
Trvala svítí zelená LED (nebliká): Akumulátor je zcela nabit.
Blikají obě LED, zelená a červená: Akumulátor zasunutý do nabíječky je příliš horký nebo naopak příliš
studený. Jakmile se akumulátor opět ochladí nebo ohřeje na vhodnou teplotu, spustí nabíječka automaticky
jeho nabíjení.
Bliká červená LED: Akumulátor je vadný a nelze jej nabít.
8. Výměna nástavců šroubováků (bitů) a vrtáků
Abyste zablokovali tlačítko zapnutí a vypnutí šroubováku [7] (aby se nemohlo sklíčidlo otáčet),
přepněte z bezpečnostních důvodů přepínač pravého a levého chodu (směru otáčení sklíčidla)
[4] do střední polohy.
1. Abyste mohli ze šroubováku vyndat nástroj (nástavec, vrták), otevřete úplně otvor sklíčidla následujícím
způsobem: Podržte pevně v jedné ruce přepínač funkcí šroubováku [10] a druhou rukou otočte
sklíčidlem [B] směrem doleva (jedná se o směr otáčení z pohledu z přední strany na sklíčidlo).
2. Do otevřeného sklíčidla zasuňte příslušný nástroj (nástavec, vrták). Tento nástroj musí být zastrčen
do sklíčidla alespoň 1 cm.
3.
Utáhněte pevně sklíčidlo. Podržte pevně v jedné ruce přepínač funkcí šroubováku [10] a druhou rukou
otočte sklíčidlem [B] směrem doprava (jedná se o směr otáčení z pohledu z
9. Vlastní práce s akumulátorovým šroubovákem
Volba směru otáčení sklíčidla (pravý a levý chod), zablokování zapnutí šroubováku
Pomocí přepínače [4] můžete změnit směr otáčení sklíčidla doleva nebo doprava, a to podle toho, jestli
budete chtít povolit nebo utáhnout šrouby. Tento přepínač je vybaven funkcí zablokování zapnutí šroubováku
(střední poloha). Ve střední poloze tohoto přepínače nelze stisknout tlačítko (spínač) [7] zapnutí šroubováku.
Přepínání směru otáčení sklíčidla doprava nebo doleva neprovádějte nikdy, jestliže se bude
sklíčidlo ještě otáčet (motor šroubováku musí být v absolutním klidu). Dříve než začnete vrtat
(nebo šroubovat), zkontrolujte ještě jednou nastavený směr otáčení (pravý nebo levý chod),
abyste nepoškodili akumulátorový šroubovák nebo nástroj (nástavec, vrták), který jste uchytili
do sklíčidla.
Nastavení utahovacího (kroutícího) momentu
Pomocí otočného regulátoru (kolečka) [1] za přepínačem funkcí šroubováku (jeho otočením do příslušné
polohy) nastavíte potřebný točivý (utahovací) moment v několika stupních, při kterém se vypne bezpečnostní
kluzná třecí spojka šroubováku. Tím zabráníte přílišnému utažení šroubů. Při správně nastaveném momentu
utažení šroubu se otáčení sklíčidla (vřetene) přístroje zastaví, jakmile bude šroub pevně zašroubován
do materiálu nebo jakmile přístroj zaregistruje dosažený stupeň nastaveného utahovacího momentu.
Při povolování šroubů však můžete nastavit vyšší stupeň kroutícího momentu (poloha regulátoru označená
symbolem „vrtáku“). Pro provádění vrtání můžete otočit tímto regulátorem do speciální polohy, která je
označena symbolem „vrtáku“. V této poloze nastavení regulátoru nedochází k vypnutí bezpečnostní kluzné
třecí spojky šroubováku. Kroutící moment je v tomto případě nastaven na nejvyšší úroveň.
Nízký stupeň utahovacího momentu: Vrtání do měkkých materiálů, malé šrouby (vruty).
Vyšší stupeň utahovacího momentu: Vrtání do tvrdých materiálů, velké šrouby (vruty).
Symbol vrtáku: Nejvyšší stupeň kroutícího momentu.
7
8
Dvoupolohový přepínač rychlosti otáčení („HIGH“ a „LOW“)
10. Výměna uhlíků motoru, údržba a čištění šroubováku
Výměna uhlíků motoru
Na horní straně akumulátorového šroubováku se nachází přepínač rychlosti otáčení sklíčidla [2]
s následujícími 2 polohami:
LOW: Nízký počet otáček, vysoký utahovací (kroutící) moment.
HIGH: Vysoký počet otáček, nižší utahovací (kroutící) moment.
Přepínání rychlosti otáčení sklíčidla neprovádějte nikdy, jestliže se bude sklíčidlo ještě otáčet
(motor šroubováku musí být v absolutním klidu).
Přepínač funkcí šroubováku
Tímto dvoupolohovým přepínačem [10] zvolíte dvě následující funkce šroubováku:
Zapnutí a vypnutí šroubováku (provádění šroubování či vrtání)
Dříve než začnete pracovat (šroubovat či vrtat), zajistěte, aby se součást, do které budete vrtat (do které
budete šroubovat šrouby či vruty nebo je povolovat), nemohla pohybovat. Použijte k tomuto účelu vhodnou
šroubovou stolařskou svorku, svěrák nebo jiný upínací přípravek.
Stiskněte a podržte stisknuté tlačítko (spínač) zapnutí šroubováku [7]. Otáčení sklíčidla vypnete uvolněním
stisknutí tlačítka [7]. Počet otáček sklíčidla (vřetene) zvýšíte nebo snížíte silnějším nebo mírnějším
stisknutím spínače [7] na rukojeti (držadle) šroubováku. Po stisknutí tohoto spínače se v něm rozsvítí
kontrolka (svítivá dioda).
Pokud nebudete moci toto přepnutí rychlostí provést, pak nemají pravděpodobně ozubená
kola převodovky správnou polohu. Stiskněte v tomto na krátkou dobu spínač [7] zapnutí
šroubováku, aby se tato ozubená kola proti sobě vyrovnala.
Šroubování a funkce normálního vrtání do měkčích materiálů.
Funkce příklepové vrtačky. Tento režim zvolte tehdy, budete-li vrtat do zdiva (betonu) nebo
do jiných velmi tvrdých materiálů. V této poloze přepínače nebude funkční výsuvná (zasouvací)
spojka akumulátorového šroubováku.
Abyste mohli stisknout tlačítko (spínač) [7] a zapnout šroubovák, nesmí být přepínač pravého
a levého chodu (směru otáčení sklíčidla) [4] přepnut do střední polohy.
V této poloze přepínače nelze stisknout tlačítko (spínač) [7] zapnutí šroubováku.
1.
Vyšroubujte na obou stranách šroubováku vhodným šroubovákem kryty [C] uhlíku motoru.
2. Vyndejte ze šroubováku opotřebované uhlíky.
3. Do příslušných otvorů zasuňte nové uhlíky.
4.
Zajistěte tyto uhlíky opětovným zašroubováním jejich krytů [C]
5. Před dalším používáním šroubováku nechte jej protáčet několik minut naprázdno,
aby se mohly nové uhlíky zabrousit.
Údržba a čištění šroubováku
V tomto šroubováku se nenacházejí dále žádné díly nebo součásti, které byste mohli sami opravovat.
V případě potřeby opravy šroubováku se prosím spojte se svým prodejcem, který Vám zajistí jeho opravu
v příslušném autorizovaném servisu. Toto se týká rovněž síťové nabíječky.
Čistě pravidelně tento šroubovák například pomocí štětečku nebo vysavačem prachu. K jeho důkladnějšímu
vyčištění postačí mírně navlhčený hadřík bez žmolků a chloupků. K čištění šroubováku nepotřebujete
v normálním případě žádné speciální čistící prostředky! Před čištěním šroubováku nejprve přepněte přepínač
pravého a levého chodu (směru otáčení sklíčidla) [4] do střední polohy (zablokování zapnutí šroubováku
a jeho náhonu).
Před čištěním stolní nabíječky ji odpojte od síťového napájení.
Dejte při čištění šroubováku a nabíječky pozor na to, aby se do nich nedostala žádná voda
nebo jiná kapalina.
Nevhodné čistící prostředky mohou způsobit změnu zabarvení povrchu šroubováku a nabíječky
z umělé hmoty.
K čištění šroubováku a nabíječky nepoužívejte žádné uhličitanové čistící prostředky (které
obsahují sodu), benzín, alkohol nebo podobné látky. Mohli byste tak porušit povrch přístrojů.
Kromě jiného jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění
akumulátorového šroubováku, nabíječky akumulátoru a síťového nabíjecího adaptéru
nepoužívejte v žádném případě nástroje s ostrými hranami, šroubováky nebo drátěné kartáče
a pod.
Po vyčištění nechte šroubovák dokonale vyschnout, dříve než jej začnete znovu používat.
Toto platí zvláště pro stolní nabíječku.
9
10
11. Případné závady a jejich odstranění
Tento akumulátorový šroubovák byl zkonstruován podle nejnovějšího stavu techniky. Přesto se však mohou
objevit problémy nebo závady. Z tohoto důvodu popisujeme v následující tabulce, jak některé z těchto poruch
sami a poměrně snadno odstraníte.
Dodržujte bezpodmínečně bezpečnostní předpisy!
Závada Možná příčina závady a její odstranění
Šroubovák nefunguje nebo se otáčí
Není již vybitý akumulátor?
velmi pomalu:
Nelze stisknout spínač zapnutí
šroubováku:
Šroubovák se při práci otřásá a
Přepínač pravého a levého chodu nesmí být přepnut do střední polohy
(zablokování zapnutí šroubováku a jeho náhonu).
Snižte kroutící (utahovací) moment.
rachotí:
Sklíčidlo se otáčí, nástroj však
Utáhněte pevně sklíčidlo. Zastrčte zcela nástavec (vrták) do sklíčidla.
nikoliv (prokluzuje):
12. Technické údaje
Provozní napětí nabíječky: 230 V AC / 50 Hz
Akumulátor: Model B2033L, Li-ion 18 V / 1,3 Ah
Doba trvání nabíjení akumulátoru: cca 30 minut při plně vybitém akumulátoru
Doba trvání provozu: cca 15 minut s plně nabitým akumulátorem
Odběr proudu: 8 až 12 A
Max. utahovací (kroutící) moment: 35 Nm (20 stupňů nastavení)
Počet otáček (naprázdno): 2 rychlosti: 0 až 400 ot. / min. a 0 až 1400 ot. / min.
Počet příklepů (rázů): 21 000 rázů za minutu
Max. průměr dříků vrtáků: 13 mm
Rozměry přístroje: 61 x 225 x 210 mm
Hmotnost přístroje: 1449 g
Hlučnost: 76,24 dB(A) / 87,24 dB(A)
Vibrace: Zrychlení: 13,93 m/s2
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/8/2010
11
Loading...
