SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. : 821561 www.conrad.si
AKUMULATORSKI VRTALNI VIJAČNIK DD, 1,8V
Št. izdelka: 821561
1
KAZALO
1 NAMEN UPORABE..................................................................................................................4
2 OBSEG DOBAVE...................................................................................................................... 4
3 RAZLAGA SIMBOLOV...........................................................................................................4
4 VARNOSTNI NAPOTKI..........................................................................................................5
a) Splošno ....................................................................................................................................5
b) Obratovanje akumulatorskega vrtalnega vijačnika...........................................................6
c) Akumulator in polnilnik........................................................................................................7
5 UPRAVLJALNI ELEMENTI ..................................................................................................8
6 UPRAVLJANJE.........................................................................................................................9
a) Polnjenje akumulatorja.........................................................................................................9
b) Odstranitev oziroma vstavitev akumulatorja....................................................................10
c) Odstranitev in vstavitev svedra in nastavkov za vijačenje...............................................10
d) Delovanje preklopnika smeri vrtenja (z zaporo vklopa)..................................................11
e) Nastavitev vrtilnega momenta oziroma izbira načina vrtanja ........................................11
f) Stikalo za vklop / izklop.......................................................................................................11
g) Izbira hitrosti (»HIGH« / »LOW«) ....................................................................................12
7 RAVNANJE Z IZDELKOM ..................................................................................................13
8 VZDRŽEVANJE IN ČIŠČENJE ...........................................................................................15
a) Menjava grafitne krtačke....................................................................................................15
b) Čiščenje .................................................................................................................................15
9 ODSTRANITEV ......................................................................................................................16
a) Splošno ..................................................................................................................................16
b) Baterije / akumulatorji........................................................................................................16
10 ODPRAVA MOTENJ .........................................................................................................16
11 TEHNIČNI PODATKI........................................................................................................17
a) Polnilnik................................................................................................................................17
b) Akumulatorski vijačnik z vgrajenim akumulatorjem......................................................17
c) Vibracije / nastanek hrupa.................................................................................................. 17
2
UVOD
Spoštovani kupec,
Zahvaljujemo se vam za nakup tega izdelka.
Izdelek je EMV preverjen in izpolnjuje zahteve veljavnih evropskih in nacionalnih smernic. CE
skladnost je bila dokazana, ustrezni dokumenti so shranjeni pri proizvajalcu.
Za ohranitev tega stanja in za zagotovitev nenevarnega obratovanja morate vi kot uporabnik
upoštevati ta navodila.
Vsa vsebovana imena podjetij in opisi izdelkov so blagovna znamka konkretnega imetnika.
3
1 NAMEN UPORABE
Izdelek je namenjen za privijanje in odvijanje vijakov in za vrtanje v les in umetne mase. Za to
vsakokrat uporabite primerne vijačne nastavke oziroma svedre.
Celotnega izdelka ne smete spremeniti oziroma rekonstruirati, ker drugače ne velja več pravica iz
garancije in dostop (CE).
Ohišja ne smete odpirati. Nalepke na izdelku ne smejo biti poškodovane ali odstranjene.
Druga uporaba od prej opisane vodi k poškodovanju tega izdelka. Poleg tega je to povezano z
nevarnostmi, kot je npr. kratek stik, požar, električni udarec, itd.
Upoštevajte vse varnostne napotke teh navodil!
2 OBSEG DOBAVE
• Akumulatorski vijačnik
• 3 križni nastavki
• 6 svedrov
• 2 grafitni krtački
• Akumulator
• Polnilnik
• Kovček
• Navodila
3 RAZLAGA SIMBOLOV
Simbol s strelo v trikotniku je uporabljen, ko obstaja nevarnost za vaše zdravje, npr.
zaradi električnega udarca.
Klicaj v trikotniku nakazuje na posebne nevarnosti pri ravnanju, obratovanju ali
upravljanju.
Simbol roke nakazuje na posebne namige in napotke.
4
4 VARNOSTNI NAPOTKI
Za škode, ki nastanejo z neupoštevanjem teh navodil, ne velja več pravica iz
garancije. Za posledične škode ne prevzemamo odgovornosti.
Za materialne škode ali poškodbe oseb, ki nastanejo z nepravilno uporabo ali
neupoštevanjem varnostnih napotkov, ne prevzemamo odgovornosti. V takšnih
primerih ne velja več pravica iz garancije!
Sledeči varnostni in nevarnostni napotki ne služijo samo za zaščito vašega zdravja, temveč
tudi za zaščito naprave. Sledeče točke pozorno preberite.
a) Splošno
Iz varnostnih in dostopnih razlogov (CE) samodejna predelava in / ali sprememba izdelka ni
dopustna. Poleg tega ne velja več pravica iz garancije.
Izdelek ni igrača in ni primeren za otroke.
Polnilnik je narejen v zaščitnem razredu II. Kot vir napetosti lahko uporabite samo pravilno
instalirano 230V / 50Hz vtičnico javnega električnega omrežja.
Izdelek (akumulatorski vijačnik, polnilnik) ne sme biti vlažen ali moker. Pri tem ne obstaja samo
nevarnost uničenja izdelka, temveč tudi življenjska nevarnost zaradi električnega udarca!
Pri prenosu izdelka iz hladnega v topel prostor (npr. pri transportu) lahko nastane kondenzacijska
voda. S tem je lahko izdelek poškodovan. Pri polnilniku dodatno obstaja življenjska nevarnost
zaradi električnega udarca! Zaradi tega pred uporabo izdelka počakajte, da pridobi sobno
temperaturo. To lahko med drugim traja več ur.
V neposredno bližino izdelka ne postavite posod s tekočino, npr. vedra, vaze ali rože. Tekočine
lahko pridejo v notranjost ohišja in pri tem vplivajo na električno varnost. Poleg tega obstaja visoka
nevarnost požara ali življenjsko nevarnega električnega udarca!
V takšnem primeru izklopite tok pripadajoče vtičnice (npr. izklopite varovalko) in nato potegnite
polnilnik (napajalnik) iz vtičnice; odstranite akumulator iz akumulatorskega vijačnika. Izdelka nato
ne smete več obratovati, nesite ga na servis.
Na napravo ali v njeno bližino ne postavite virov ognja, kot so goreče sveče.
Izdelka nikoli ne obratujte v bližini vnetljivih tekočin ali plinov, mešanic zraka / plina (bencinski
hlapi) ali zlahka vnetljivih trdnih snovi. Z obratovanjem izdelka lahko nastanejo iskre, nevarnost
eksplozije!
Izdelek obratujte samo v zmerni klimi in ne v tropski klimi.
Akumulatorskega vijačnika in polnilnika nikoli ne smete prijeti z vlažnimi ali mokrimi rokami,
nevarnost življenjsko nevarnega električnega udarca!
Napajalnika ne potegnite iz vtičnice za kabel! Vedno primite za ohišje vtiča, ko boste napajalnik
odstranili iz vtičnice.
5
Na električni kabel ne postavite predmetov in kabla ne upogibajte.
Če je polnilnik poškodovan, se ga ne dotikajte. Najprej izklopite tok pripadajoče vtičnice (npr.
preko pripadajoče varovalke) in nato polnilnik previdno potegnite iz vtičnice. Nato napravo nesite
na servis! Popravilo poškodovanega polnilnika ni dopustno, življenjska nevarnost!
Embalaže ne pustite ležati naokoli, ker lahko le-ta postane nevarna igrača za otroke.
b) Obratovanje akumulatorskega vrtalnega vijačnika
Vrteči deli lahko zagrabijo lase ali obleko, nevarnost poškodb! Zaradi tega pri dolgih laseh
uporabite npr. mrežico za lase, pri delih nosite tesno obleko.
Pred vsako uporabo preverite, če je akumulatorski vijačnik poškodovan. V primeru ugotovljenih
poškodb naprave ne obratujte, temveč naj jo preveri strokovnjak.
Stikalo za preklop smeri vrtenja je potrebno iz varnostnih razlogov pred vstavitvijo oziroma
odstranitvijo nastavkov ali svedrov namestiti na vmesno pozicijo. Na tej poziciji bo pogon blokiran
(blokada vklopa).
Pri vrtanju ali privijanju vijakov morate paziti na to, da ne bodo poškodovane električne, plinske ali
vodovodne napeljave! Življenjska nevarnost!
Akumulatorskega vijačnika ne obremenite toliko, da preneha delovati.
Pri vrtanju ali privijanju nosite zaščitna očala. Drugače so lahko vaše oči poškodovane zaradi praha
ali padajočih delcev.
Pod okoliščinami je smiselna uporaba maske, ki preprečuje da pride prah v nos, usta in pljuča.
Akumulatorski vijačnik trdno držite. Z nenadno ustavitvijo pogona se prenese vrtilni moment na
akumulatorski vijačnik. S tem obstaja nevarnost, da vam akumulatorski vijačnik pade iz rok,
nevarnost poškodb!
V laserski žarek nikoli ne glejte direktno ali z optičnimi instrumenti.
Laserskega žarka nikoli ne usmerite na zrcala ali druge odbijajoče površine.
Laserskega žarka nikoli ne usmerite v ljudi ali živali. To lahko vodi k poškodbam oči ali kože.
Laserski žarek usmerite tako, da ne poteka v višini oči.
6
c) Akumulator in polnilnik
Akumulator morate za polnjenje odstraniti iz akumulatorskega vijačnika in ga lahko polnite samo
preko dobavljenega polnilnika. Polnilnik uporabite izključno za akumulatorski vijačnik.
Akumulator polnite samo pri temperaturi okolja od približno 10oC do 30oC.
Če se akumulatorski vijačnik / akumulator zaradi dolgega obratovanja segreje, potem ga pred
polnjenjem pustite, da se ohladi.
Akumulator polnite šele takrat, ko je prazen. Večkratno zaporedno polnjenje nepraznega
akumulatorja oziroma polnjenje po kratkočasni uporabi vodi k zmanjšanju življenjske dobe
akumulatorja in k izgubi kapacitete (»efekt spomina«).
Uporabljen Li-Ion akumulator se pri ne uporabi počasi samodejno izprazni (tako imenovana
»samodejna izpraznitev«). Ko akumulatorskega vijačnika ne boste uporabljali dlje časa, akumulator
redno napolnite, približno vsake 3 mesece.
Izdelek zaščitite pred močnim mrazom, vročino in direktnim sončnim sevanjem. Z neugodnimi
pogoji okolja se ne zmanjša samo življenjska doba akumulatorja, temveč v ekstremnih primerih
obstaja tudi nevarnost eksplozije oziroma nevarnost uničenja akumulatorja.
Akumulatorskega vijačnika z vgrajenim akumulatorjem ne vrzite v ogenj, nevarnost eksplozije
akumulatorja!
Z izdelkom ravnajte previdno, akumulatorskega vijačnika in polnilnika ne pustite pasti. Zaradi
velike teže ne obstaja samo nevarnost uničenja izdelka, temveč tudi nevarnost poškodb.
Akumulatorja nikoli ne razstavite.
Pri kratkem stiku kontaktov akumulatorja obstaja nevarnost požara in eksplozije!
7
5 UPRAVLJALNI ELEMENTI
1 Nastavni obroč vrtilnega momenta
2 Dvostopenjski vzvod
3 Zamenljiva grafitna krtačka
4 Preklopnik smeri vrtenja
5 Mehak ročaj
6 Akumulator
7 Stikalo za vklop / izklop
8 Vgrajena LED lučka
9 Vpenjalna glava
10 Rdeča LED lučka (prikaz stanja akumulatorja)
11 Zelena LED lučka (prikaz stanja akumulatorja)
12 Predal za akumulator
13 Omrežni kabel
8
6 UPRAVLJANJE
a) Polnjenje akumulatorja
Nujno upoštevajte varnostne napotke teh navodil, še posebej poglavje 4.c.
Pred prvim začetkom obratovanja je potrebno napolniti akumulator.
Načeloma velja: nov ali dlje časa neuporabljen akumulator proizvede svojo polno moč
šele po približno 5 popolnih izpraznitvah in polnjenjih.
Pri obratovanju akumulatorskega vijačnika je tega potrebno napolniti:
• Ko se pogon brez obremenitve vrti zelo počasi
• Pri hranjenju več kot 3 mesece
Akumulator za polnjenje vstavite v predal za akumulator. Pri tem upoštevajte pravilno usmeritev.
Polnilnik se ne izklopi samodejno, ko je akumulator napolnjen!
Prikaz statusa akumulatorja
Rdeča LED je vklopljena Način pripravljenosti
Zelena LED utripa Polnjenje poteka
Zelena LED je vklopljena Akumulator je popolnoma napolnjen
Zelena in rdeča LED utripa Akumulator je prevroč ali premrzel (polnjenje se prične
samodejno takoj, ko bo akumulator dosegel pravilno
temperaturo polnjenja)
Rdeča LED utripa Akumulator ne deluje
9
b) Odstranitev oziroma vstavitev akumulatorja
1. Za odstranitev akumulatorja, pritisnite na dve stranski tipki.
2. Akumulator lahko seda navzdol potegnete ven.
3. Za vstavitev akumulatorja, akumulator namestite pravilno na spodnji strani akumulatorskega
vijačnika in ga pritisnite, dokler ne zaskoči.
c) Odstranitev in vstavitev svedra in nastavkov za vijačenje
Pri vstavitvi in odstranitvi nastavkov naj bo tipka povratnega teka vedno
nastavljena na vmesni poziciji.
1. Odprite vpenjalno glavo tako, da z eno roko držite nastavni obroč (1) in z drugo roko zunanji
obroč (B) vrtite v nasprotni smeri urnega kazalca (gledano s sprednje strani vpenjalne glave).
2. Želen sveder / nastavek vstavite v vpenjalno glavo.
3. Privijte vpenjalno glavo tako, da z roko držite nastavni obroč (1) in z drugo roko zunanji obroč
(B) vrtite v smeri urnega kazalca (gledano s sprednje strani vpenjalne glave).
Zagotovite, da je orodje (npr. nastavek ali sveder) pritrjeno v vpenjalni glavi.
4. Za odstranitev orodja pojdite po zgoraj opisanih korakih.
10
d) Delovanje preklopnika smeri vrtenja (z zaporo vklopa)
S preklopnikom smeri vrtenja (4) lahko preklopite med vrtenjem v levo in vrtenjem v desno smer.
Glede na to ali naj bodo izvrtane luknje ali naj bo vijak privit ali odvit, izberite pravilno
smer vrtenja.
V vmesni poziciji stikalo za spremembo smeri vrtenja blokira stikalo za vklop / izklop in s tem
motor v akumulatorskem vijačniku, da lahko izvedete varno menjavo nastavka ali svedra.
Preklopite samo takrat, ko se je pogon akumulatorskega vijačnika popolnoma
ustavil! Drugače je lahko pogon poškodovan.

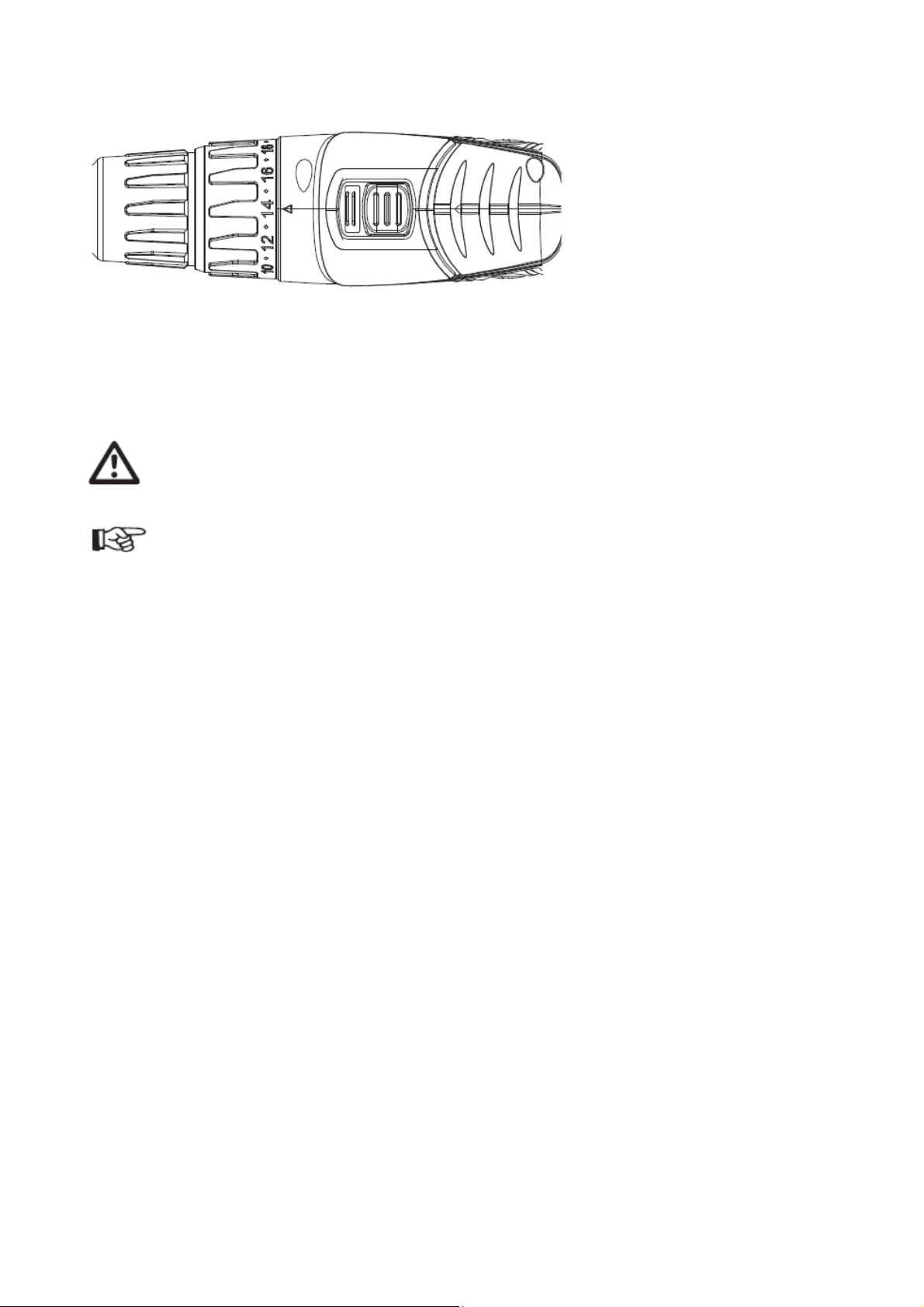

e) Nastavitev vrtilnega momenta oziroma izbira načina vrtanja
Z vrtenjem nastavnega obroča vrtilnega momenta (1) lahko nastavite želen vrtilni moment, od
katerega se vklopi drsna sklopka. S tem bo preprečeno prehitro vrtenje npr. pri privijanju vijaka;
vijak se skrije v površino materiala, ko je nastavitev vrtilnega momenta ustrezno izbrana.
Za vrtanje lahko nastavni obroč namestite v posebno pozicijo (označena je s simbolom svedra). V
tej poziciji je drsna sklopka izklopljena, omejitev vrtilnega momenta ni izvedena.
Tem večja kot je vrednost (glejte napis na akumulatorskem vijačniku), tem več vrtilnega
momenta je na voljo:
Nizka vrednost: mehki predmeti, majhni vijaki
Visoka vrednost: trdi predmeti, veliki vijaki
Simbol svedra: ni omejitve vrtilnega momenta
Pri odvijanju vijakov izberite visoko nastavitev oziroma nastavitev za vrtanje (simbol svedra).
f) Stikalo za vklop / izklop
Da lahko pritisnete stikalo za vklop / izklop (7) se stikalo za spremembo smeri vrtenja ne
sme nahajati na vmesni poziciji (v tej poziciji je stikalo za vklop / izklop (7) blokirano!).
Število vrtljajev pogona je odvisno od tega, kako dolgo boste držali pritisnjeno stikalo za vklop /
izklop (7).
Hitrost je lahko stalno prilagojena, od mirovanja do maksimalnega števila vrtljajev. Ko bo
pritisnjeno stikalo za vklop / izklop (7), zasveti vgrajena LED. Ko boste spustili stikalo za vklop /
izklop (7) se pogon upočasni.
Stalne prilagoditve območja števila vrtljajev niso priporočljive. Ker je lahko stikalo za
vklop / izklop (7) s tem poškodovano, to preprečite. Za zagotovitev maksimalne
življenjske dobe orodja, uporabljajte spremembe števila vrtljajev izključno za vrtanje
lukenj.
11
g) Izbira hitrosti (»HIGH« / »LOW«)
Na zgornji strani akumulatorskega vijačnika je dvostopenjski vzvod (2), z katerim lahko izberete
hitrosti.
LOW 1. hitrost, nizko število vrtljajev, visok vrtilni moment
HIGH 2. hitrost, visoko število vrtljajev, nizek vrtilni moment
Dvostopenjski vzvod (2) za obe hitrosti lahko uporabite samo takrat, ko se je pogon
akumulatorskega vijačnika popolnoma ustavil! Drugače je lahko pogon
poškodovan.
Če pri pritisku na dvostopenjski vzvod (2) ne more biti nastavljena nobena izmed obeh
hitrosti, se pogonski zobniki verjetno ne nahajajo v pravilni poziciji.
V tem primeru na rahlo pritisnite na stikalo za vklop / izklop (7), da se pogonski zobniki
malo premaknejo.
12
7 RAVNANJE Z IZDELKOM
Upoštevajte vse varnostne napotke v teh navodilih!
Izdelek ne sme biti vlažen ali moker. Akumulatorskega vijačnika in polnilnika ne
prijemajte z vlažnimi ali mokrimi rokami. Obstaja nevarnost življenjsko
nevarnega električnega udarca!
Pri obratovanju ali transportu preprečite sledeče neugodne pogoje okolja:
• mokrota ali previsoka zračna vlaga,
• ekstremen mraz ali vročina,
• direktno sončno sevanje,
• prah ali gorljivi plini, hlapi ali topila,
• močne vibracije,
• močna magnetna polja, kot je bližina strojev ali zvočnikov.
Pred vsako uporabo preverite, če je izdelek poškodovan. Če ugotovite poškodbe, izdelka
ne smete več uporabljati in ga nesite na servis.
Da nenevarno obratovanje ni več možno se domneva, ko:
• so vidne škode na napravi,
• naprava ne deluje več,
• je naprava bila dlje časa hranjenja pod neugodnimi pogoji,
• je naprava bila izpostavljena težkim transportnim obremenitvam.
Akumulatorskega vijačna in polnilnika nikoli ne položite na dragocena pohištva brez
zadostne zaščite.
Pred polnjenjem naj se akumulatorski vijačnik z vgrajenim akumulatorjem ohladi.
Med polnjenjem pazite na zadostno prezračevanje akumulatorja / polnilnika. Polnjenje
nadzorujte. Polnilnika / akumulatorskega vijačnika ne pokrijte, polnilnik in
akumulatorski vijačnik naj bosta zadosti oddaljena od drugih predmetov, itd.
Po končanem polnjenju odstranite polnilnik kar se le da kmalu z akumulatorja.
Akumulatorja ne pustite stalno priključenega na polnilniku, ker je lahko pri tem
poškodovan akumulator!
Po končanem polnjenju (po približno 15 minutah) odstranite polnilnik z električnega
omrežja.
S predmeti, npr. pisarniškimi sponkami, svinčniki, iglami, itd. ne segajte v prezračevalne
odprtine in odprtine naprave. Pri tem ne obstaja samo nevarnost poškodovanja izdelka,
temveč tudi življenjska nevarnost zaradi električnega udarca!
Napajalnika ne potegnite iz vtičnice za kabel. Nevarnost električnega udarca! Pri
odstranitvi napajalnika iz vtičnice vedno primite na za to predvidene površine vtiča.
Izdelka ne smete razstaviti ali odpreti. V notranjosti ni delov, ki bi jih vi lahko
vzdrževali.
13
Pri delu nosite primerno obleko. Glede na uporabo akumulatorskega vijačnika uporabite
dodatno zaščitno opremo (zaščitna očala, zaščita pred prahom, zaščita sluha).
Delovno območje naj bo čisto, poskrbite za dobro prezračevanje. Otroci naj se ne
zadržujejo v bližini delovnega območja.
Obdelovanec zaščitite pred zdrsom ali obračanjem. Za vrtanje uporabite npr. primež.
Za akumulatorski vijačnik uporabite samo za to primerne vijačne nastavke oziroma
svedre.
Poskrbite za varnostno razdaljo pri delu.
Električna orodja načeloma uporabljajte samo takrat, ko se zbrani in trezni. Dela v
primeru nepozornosti oziroma dela pod vplivom alkohola ali drog lahko vodijo k
poškodovanju obdelovanca ali električne naprave. Obstaja tudi nevarnost poškodb!
Električnih naprav ne preobremenite. Električne naprave uporabite samo za dela, za
katera so namenjene. Npr. akumulatorskega vijačnika ne smete uporabiti za mešanje
malte. Pri privijanju oziroma vrtanju ne pritisnite s silo na akumulatorski vijačnik. Poleg
nevarnosti poškodovanja akumulatorskega vijačnika / orodja obstaja tudi nevarnost
poškodb.
Nikoli se ne dotikajte vrteče vpenjalne glave, ne dotikajte se vrtečega svedra oziroma
nastavka. Nevarnost poškodb!
Segretje akumulatorskega vijačnika oziroma vstavljenega akumulatorja med
obratovanjem je normalno. Isto velja pri polnjenju akumulatorja.
Električne naprave redno očistite. S tem jih boste dolgo časa neoporečno uporabljali.
Električno napravo hranite na suhem in čistem mestu (in ne v kleti, ipd.). mest hranjenja
naj se nahaja izven dosega otrok. Otroci ne morejo oceniti nevarnosti, ki nastanejo pri
ravnanju z električnimi napravami!
14
8 VZDRŽEVANJE IN ČIŠČENJE
a) Menjava grafitne krtačke
1. Odstranite pokrove (C) na obeh straneh vijačnika.
2. Odstranite grafitno krtačko iz držala krtačke.
3. Vstavite novo krtačko.
4. Zaprite pokrove.
5. Orodje pustite nekaj minut teči, da se lahko grafitne krtačke prilagodijo za naslednjo uporabo.
b) Čiščenje
Umazanijo in prah lahko spihate z tekom motorja s suhim zrakom. Pri tem postopku nosite zaščitna
očala.
Zunanje plastične dele očistite z vlažno krpo in blagim čistilom. Za čiščenje ne uporabite topil tudi,
ko je zunanjost naprave odporna na topila.
Zunanjost polnilnika očistite z krpo ali mehko nekovinsko krtačko. Za čiščenje ne uporabite niti
vode niti čistil.
Pred čiščenjem odstranite polnilnik z električnega omrežja.
15
9 ODSTRANITEV
a) Splošno
V interesu našega okolja in za možno popolno recikliranje surovin, ste vi kot potrošnik
pozvani, da izrabljene in pokvarjene naprave nesete na javna zbirna mesta za elektronski
odpad.
Znak prečrtanega smetnjaka s kolesi pomeni, da morate ta izdelek oddati na zbirnem
mestu za elektronski odpad.
b) Baterije / akumulatorji
Vi kot potrošnik ste zakonsko obvezani za vrnitev vseh rabljenih baterij in
akumulatorjev. Odstranitev med gospodinjske odpadke je prepovedana! Baterije in
akumulatorji, ki vsebujejo škodljive snovi so označeni s simbolom prečrtanega
smetnjaka, kateri pomeni, da tega izdelka ne smete odstraniti med gospodinjske
odpadke. Pod simbolom je kratica za nevarno snov v izdelku: Cd = kadmij, Hg = živo
srebro, Pb = svinec.
Vaše izrabljene baterije / akumulatorje lahko brezplačno oddate na zbirnih mestih vaše
skupnosti ali kjer prodajajo baterije / akumulatorje.
S tem izpolnjujete zakonske določitve in opravite prispevek k varstvu okolja.
10 ODPRAVA MOTENJ
Z akumulatorskim vijačnikom ste pridobili izdelek, ki je narejen po današnjem stanju tehnike in je
obratovalno varen. Kljub temu lahko pride do problemov ali motenj. Zaradi vam želimo tukaj
opisati kako lahko odpravite možne motnje.
Nujno upoštevajte vse varnostne napotke v teh navodilih!
Problem Pomoč
Ni delovanja
Stikala za vklop / izklop (7) ne
morete pritisniti.
Pri vrtanju napredek ni viden
Pri odvijanju ali privijanju vijaka
akumulatorski vijačnik drdra.
Samo počasno vrtenje vpenjalne
glave.
Vpenjalna glava je sproščena.
• Je akumulator prazen?
• Stikalo za spremembo smeri vrtenja (4) namestite v
pozicijo levo ali desno. V vmesni poziciji blokira stikalo
za vklop / izklop (7)!
• Preverite smer vrtenja svedra, stikalo za spremembo
smeri vrtenja (4) nastavite v drugo pozicijo.
• Uporabite drug sveder.
• Spremenite nastavni obroč vrtilnega momenta tako, da je
na voljo potreben vrtilni moment.
• Je akumulator šibek?
• Šestero robni vijak v notranjosti vpenjalne glave privijte
s šestero robnim ključem.
16
11 TEHNIČNI PODATKI
a) Polnilnik
Obratovalna napetost: 220V~240V / AC, 50Hz
Izhodna napetost: 10,8V=
Poraba moči: 1,00W (način pripravljenosti), maksimalno 74W (polnjenje)
b) Akumulatorski vijačnik z vgrajenim akumulatorjem
Akumulator: B1233L
- Napetost: 10,8V
- Tip: Li-Ion
- Kapaciteta: 1,3Ah
Čas polnjenja: ~ 15 minut
Čas obratovanja: ~ 12 minut (popolnoma napolnjen akumulator)
Poraba toka: ~ 12A
Stopnje vrtilnega moment: 20
Maksimalen vrtilni moment: 27Nm
Stopnje hitrosti: 2
Širina vpenjanja: 10 mm
Mere: 61 x 215 x 210 mm
Teža: 1170g
c) Vibracije / nastanek hrupa
Zvočni tlak: 72dB(A)
Nivo moči zvoka: 83dB(A)
Pospešitev: 1,253m/s2
17
GARANCIJSKI LIST
Izdelek:
Kat. št.:
Garancijska Izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga
potrošniku. Garancija velja na območju Republike Slovenije. Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali
z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe,
malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje
pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z
izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim
listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11 248
www.conrad.si
, info@conrad.si
18
Loading...
