1. Wprowadzenie
Szanowni Państwo,
dziękujemy za zakup tego produktu.
Produkt ten spełnia wymogi przepisów prawa krajowego i europejskiego.
W celu utrzymania tego stanu oraz zapewnienia bezpiecznej eksploatacji użytkownik musi stosować się się niniejszej
instrukcji użytkowania!
Niniejsza instrukcja użytkowania należy do tego produktu. Zawiera ona ważne wskazówki dotyczące uru-
chomienia i użytkowania. Prosimy zwrócić uwagę na to również w przypadku przekazywania tego produktu
osobom trzecim.
Należy zachować niniejszą instrukcję obsługi do późniejszego korzystania!
Wszystkie zawarte tutaj nazwy rm i nazwy produktów są znakami towarowymi należącymi do poszczególnych wła-
ścicieli. Wszelkie prawa zastrzeżone.
Potrzebujesz pomocy technicznej?
Skontaktuj się z nami!: (Godziny pracy: pn.-pt. 9:00 - 17:00)
Klient indywidualny Klient biznesowy
E-mail: bok@conrad.pl b2b@conrad.pl
Tel: 801 005 133 (12) 622 98 22
(12) 622 98 00
Fax: (12) 622 98 10 (12) 622 98 10
Strona www: www.conrad.pl
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
3
2. Objaśnienia symboli
Symbol błyskawicy jest stosowany, gdy występuje zagrożenie dla zdrowia użytkownika, np. ryzyko poraże-
nia prądem elektrycznym.
Symbol wykrzyknika informuje o szczególnych zagrożeniach podczas obchodzenia się z produktem, jego
eksploatacją lub obsługą.
Symbol strzałki oznacza specjalne porady i wskazówki dotyczące obsługi.
Produkt jest przystosowany tylko do użytku w suchych, zamkniętych pomieszczeniach; nie może być wil-
gotny ani mokry.
Stosować środki ochrony słuchu.
Stosować maskę przeciwpyłową.
Stosować okulary ochronne.
Produkt jest wykonany w klasie ochrony II (wzmocniona lub podwójna izolacja między obwodem prądu
sieciowego i napięciem wyjściowym; izolacja ochronna)
Stosować się do instrukcji obsługi!
4
3. Zastosowanie zgodne z przeznaczeniem
Produkt jest przeznaczony do wkręcania i wykręcania wkrętów oraz do wiercenia w drewnie, tworzywach sztucznym
i metalach. Służą do tego odpowiednie końcówki (bity) i wiertła. Urządzenie posiada świecącą białym światłem diodę
LED do oświetlania miejsca pracy podczas wkręcania/wiercenia.
Urządzenie jest zasilane z wymiennego akumulatora litowo-jonowego; akumulator można ładować przy użyciu znajdującej się w zestawie ładowarki (składającej się ze stacji ładowania i zasilacza sieciowego z wtyczką).
Zasilacz sieciowy jest przeznaczony do podłączenia do napięcia sieciowego (100 - 240 V/AC, 50/60 Hz).
Należy bezwzględnie stosować się do wskazówek dotyczących bezpieczeństwa oraz innych informacji zawartych w
niniejszej instrukcji.
Należy starannie i uważnie przeczytać instrukcję użytkowania i zachować ją do przyszłego użytku. Produkt należy
przekazywać innym osobom zawsze razem z instrukcją użytkowania.
Inne zastosowanie niż opisane wyżej prowadzi do uszkodzenia produktu i jest ponadto związane z takimi zagroże-
niami jak np. zwarcie, pożar, porażenie prądem itp. Nie można dokonywać zmian produktu, przebudowywać go ani
otwierać obudowy!
Produkt ten spełnia wymogi przepisów prawa krajowego i europejskiego.
4. Zakres dostawy
• Akumulatorowa wiertarko-wkrętarka
• Akumulator Li-Ion
• Ładowarka
• Zestaw końcówek (PH2/SL5.5)
• Futerał
• Instrukcja użytkowania
Aktualne instrukcje użytkowania
Pobierz aktualne instrukcje użytkowania za pomocą łącza www.conrad.com/downloads lub przeskanuj widoczny kod
QR. Należy przestrzegać instrukcji przedstawionych na stronie internetowej.
5
5. Wskazówki dotyczące bezpieczeństwa
Należy uważnie przeczytać instrukcję użytkowania i stosować się w szczególności do wskazówek
dotyczących bezpieczeństwa. W przypadku nieprzestrzegania podanych w instrukcji wskazówek
dotyczących bezpieczeństwa oraz informacji o prawidłowym postępowaniu z urządzeniem producent nie ponosi odpowiedzialności za wynikłe z tego powodu szkody osobowe i materialne. Ponadto w takich przypadkach wygasa gwarancja!
a) Informacje ogólne
• Ze względów bezpieczeństwa oraz ze względu na warunki dopuszczenia (CE) zabronione jest dokony-
• Prace związane z konserwacją, ustawieniem i naprawą urządzenia mogą być wykonywane tylko przez
• Produkt nie jest zabawką i nie może dostać się w ręce dzieci! Produkt może być ustawiony, eksploato-
• Niniejsze urządzenie nie jest przeznaczone do stosowania przez osoby (w tym dzieci) o ograniczonych
• Dzieci muszą pozostawać pod opieką zapewniającą, że nie będą bawić się urządzeniem.
• Nie pozwalać na pracę z urządzeniem osobom, które nie przeczytały całej niniejszej instrukcji i nie
• Produkt (wkrętarka, akumulator, ładowarka) nie może zostać być wilgotny ani mokry. Zachodzi wtedy nie
• Produktu nie można nigdy dotykać wilgotnymi lub mokrymi rękami, ryzyko groźnego dla życia porażenia
• Gdy produkt zostanie przeniesiony z zimnego pomieszczenia do ciepłego (np. podczas transportu),
Przed użyciem produktu lub podłączeniem ładowarki do sieci należy odczekać, aż ich temperatura zrów-
• W bezpośrednim otoczeniu produktu nie ustawiać żadnych naczyń z płynami, np. wiader, wazonów
W takim przypadku należy odłączyć na wszystkich biegunach zasilanie odpowiedniego gniazda (np.
• Na urządzeniu i w jego sąsiedztwie nie należy ustawiać żadnych otwartych źródeł ognia, np. palących
wanie samowolnych przeróbek i/lub zmian produktu.
wykwalikowanego pracownika/warsztat. Wewnątrz urządzenia nie ma żadnych elementów wymagających ustawienia lub konserwacji przez użytkownika.
wany i magazynowany tylko w miejscu niedostępnym dla dzieci.
zdolnościach zycznych, sensorycznych lub umysłowych i/lub nie posiadających odpowiedniej wiedzy,
chyba że pracują pod opieką osoby odpowiedzialnej za ich bezpieczeństwo i zostały przez nią poinstruowane w zakresie prawidłowego stosowanie urządzenia.
zrozumiały jej.
tylko ryzyko zniszczenia produktu, lecz także zagrożenie życia wskutek porażenia prądem elektrycznym!
prądem elektrycznym!
mogą powstać skropliny. Może to spowodować uszkodzenie produktu. Ponadto przy zasilaczu występuje zagrożenie dla życia wskutek porażenia prądem elektrycznym!
na się z temperaturą pokojową/otoczenia. Może to czasami potrwać wiele godzin.
ani roślin. Ciecze mogą dostać się do wnętrza urządzenia, co ma ujemny wpływ na bezpieczeństwo
elektryczne. Ponadto występuje znaczne ryzyko pożaru lub groźnego dla życia porażenia prądem elektrycznym!
wyłączyć automatyczny bezpiecznik, następnie wyłączyć odpowiedni wyłącznik FI) a następnie odłączyć
ładowarkę od gniazda; wyjąć akumulator z wkrętarki. Produkt nie może być już używany, należy go
oddać do specjalistycznego warsztatu.
się świec.
6
• Produktu (akumulatorowej wiertarko-wkrętarki, ładowarki, akumulatora) nie należy nigdy stawiać ani
• Nigdy nie używać produktu obok i w pobliżu palnych cieczy i gazów, mieszanin powietrza/gazu (opary
• Produkt może być używany tylko w klimacie umiarkowanym, nie jest on przeznaczony do klimatu tropi-
• Stosowanie produktu w szkołach, instytucjach edukacyjnych, amatorskich warsztatach musi odbywać
• IW zastosowaniach przemysłowych należy stosować przepisy bhp stowarzyszeń branżowych odnoszą-
• Nie pozostawiać opakowania bez nadzoru. Może się ono stać niebezpieczną zabawką dzieci!
• Należy ostrożnie obchodzić się z produktem, uderzenie lub upadek nawet z niewielkiej wysokości może
• W przypadku wątpliwości dotyczących prawidłowego użytkowania lub pytań, które nie są wyjaśnione w
kłaść bez odpowiedniej ochrony na wartościowych meblach.
benzyny) oraz łatwopalnych ciał stałych. Podczas używania produktu mogą powstawać iskry, ryzyko
wybuchu!
kalnego.
się pod nadzorem i na odpowiedzialność przeszkolonego personelu.
ce się do instalacji i urządzeń elektrycznych.
spowodować uszkodzenie urządzenia.
instrukcji użytkowania, należy skontaktować się z nami lub z inną wykwalikowana osobą.
b) Ładowarka/napięcie sieciowe
• Ładowarki należy używać wyłącznie do ładowania akumulatora znajdującego się w zestawie (lub iden-
• Konstrukcja ładowarki spełnia wymogi klasy ochrony II.
• Do zasilania napięciem/prądem ładowarki można wykorzystywać tylko poprawnie zamontowane gniaz-
• Gniazdo sieciowe, do którego podłączona jest ładowarka, musi być swobodnie dostępne.
• Przy wyjmowaniu wtyczki z gniazda nigdy nie należy ciągnąć za kabel.
• Ładowarkę należy zawsze stawiać na stabilnym, płaskim, czystym i odpowiednio dużym podłożu. Nigdy
• Nigdy nie przykrywać ładowarki i akumulatora. Ładowarkę i akumulator należy trzymać z dala od pal-
• Bez odpowiedniej ochrony nie stawiać ładowarki na powierzchniach wartościowych mebli. W przeciw-
• Nie stawiać żadnych przedmiotów na ładowarkę, akumulator lub kabel zasilający . Chronić kabel zasila-
• Urządzenie nie powinno pracować w bezpośredniej bliskości silnych pól magnetycznych i elektromagne-
• Produkt może być ustawiony, eksploatowany i magazynowany tylko w miejscu niedostępnym dla dzieci.
tycznego akumulatora zapasowego). Nigdy nie używać urządzenia do ładowania akumulatorów innych
typów a także do ładowania baterii nieprzeznaczonych do ładowania. W takim przypadku występuje
najwyższe ryzyko pożaru lub eksplozji!
do sieci publicznego zakładu energetycznego. Przed podłączeniem należy sprawdzić, czy wartości podłączenia podane na tabliczce znamionowej ładowarki zgadzają się z parametrami sieci zasilania.
nie ustawiać ładowarki na palnej podstawie (np. dywan, obrus). Zawsze stosować odpowiednią, niepalną i odporna na wysokie temperatury podstawę.
nych lub łatwopalnych materiałów (np. zasłony).
nym wypadku mogą na nich powstać zadrapania, odciski i odbarwienia.
jący przed ostrymi krawędziami.
tycznych, anten nadawczych i generatorów HF. Te czynniki mają wpływ na elektroniczne komponenty
sterowania.
7
• Podczas pracy z ładowarką i akumulatorem nie należy nosić żadnych materiałów metalicznych i przewo-
• Nigdy nie zwierać styków ładowarki.
• Ładowarka może być używana tylko w suchych, zamkniętych pomieszczeniach. Nie wystawiać urządze-
• Ładowarka nie może być wilgotna ani mokra; zachodzi wtedy ryzyko groźnego dla życia porażenia
W bezpośrednim otoczeniu ładowarki i kabla zasilającego nie ustawiać żadnych naczyń z płynami, np.
Jeśli ładowarka lub kabel zasilający są wilgotne, mokre lub uszkodzone (np. obudowa lub kabel), nie
Dopiero teraz należy wyciągnąć wtyk kabla zasilającego ładowarki z gniazdka sieciowego. Odłączyć
dzących jak np. biżuteria (łańcuszki, bransoletki, pierścionki/obrączki itp.) Spowodowanie zwarcia może
skutkować pożarem i eksplozją.
nia na bezpośrednie działanie promieni słonecznych, wysokich i niskich temperatur. Chronić urządzenie
przed kurzem i brudem.
prądem elektrycznym!
wiader, wazonów ani roślin.
należy ich dotykać; występuje zagrożenie dla życia wskutek porażenia prądem elektrycznym! Najpierw
należy odłączyć na wszystkich biegunach zasilanie gniazda, do którego podłączona jest ładowarka (np.
wyłączyć automatyczny bezpiecznik lub wykręcić bezpiecznik, następnie wyłączyć odpowiedni wyłącznik ochronny różnicowy).
akumulator od ładowarki. Nie używać dalej ładowarki i przekazać ją do specjalistycznego warsztatu lub
poddać odpowiedniej utylizacji.
c) Akumulator
• Akumulatora trakcie ładowania nie można pozostawiać bez nadzoru.
• Akumulator nie jest zabawką. Akumulatory należy przechowywać poza zasięgiem dzieci.
• Nie można akumulatora zwierać, demontować lub wrzucać do ognia. Zachodzi ryzyko pożaru i wybuchu!
• Akumulator, z którego nastąpił wyciek lub akumulator uszkodzony może przy kontakcie ze skórą spowo-
• Akumulator nie może być wilgotny ani mokry; akumulator należy chronić także przed niskimi i wysokimi
• Ponieważ podczas ładowania nagrzewa się zarówno sama ładowarka jak i akumulator, niezbędne jest
• Akumulator pasuje tylko w jednym określonym położeniu do ładowarka i do wiertarko-wkrętarki. Nigdy
• Naładowany akumulator należy wyjąć z ładowarki a następnie odłączyć ładowarkę od sieci zasilającej,
• Nie ładować akumulatora, gdy jest on jeszcze gorący (np. po użyciu w wiertarko-wkrętarce). Odczekać,
• Nigdy nie ładować akumulatora uszkodzonego, takiego, z którego wyciekła zawartość lub zdeformowa-
dować poparzenia. W takim przypadku należy użyć odpowiednich rękawic ochronnych.
temperaturami i działaniem promieni słonecznych. Niestosowanie się do tych zaleceń powoduje nie tylko
skrócenie żywotności akumulatora, lecz także może prowadzić do jego uszkodzenia. Ponadto w sytuacji
ekstremalnej może pojawić się ryzyko wybuchu!
zapewnienie odpowiedniej wentylacji. Nigdy nie przykrywać ładowarki i akumulatora!
nie używać siły przy wkładaniu akumulatora do ładowarki i wiertarko-wkrętarki.
wyjąć wtyczką z gniazda.
aż akumulatory ostygną do temperatury pokojowej i dopiero wtedy rozpocząć ładowanie.
nego. Może to spowodować pożar lub eksplozję! Takie akumulatory należy poddać zgodnej z przepisami
środowiskowymi utylizacji, nie należy ich używać.
8
• Należy doładowywać akumulatory mniej więcej co 3 miesiące, ponieważ w przeciwnym wypadku przez
• Jako akumulatory wymienne do wkrętarki należy stosować wyłącznie akumulatory zalecane przez pro-
• Do ładowania akumulatora należy używać wyłącznie znajdującej się w zestawie ładowarki. Zastosowa-
samoczynne rozładowanie może dojść do tzw. głębokiego rozładowania, po którym akumulatory są już
nieprzydatne.
ducenta urządzenia. Stosowanie innych akumulatorów może prowadzić do uszkodzeń wkrętarki, ponadto nieodpowiedni akumulator może stworzyć zagrożenie pożarem lub wybuchem.
nie innej ładowarki może skutkować pożarem lub wybuchem!
d) Używanie wiertarko-wkrętarki akumulatorowej
• Utrzymywać porządek w miejscu pracy. Zapewnić odpowiednie oświetlenie miejsca pracy. Nieporządek i
• Używać urządzenia tylko wtedy, gdy Państwa zdolność reakcji nie jest w żadnym stopniu ograniczona.
• Włosy lub części ubrania mogą wkręcić się w części obracające się, ryzyko obrażeń ciała! Dlatego osoby
• Nigdy nie chwytać obracającego się uchwytu wiertarskiego, nie dotykać obracającego się wiertła i innych
• Przed każdym użyciem sprawdzić wkrętarkę i akumulator pod kątem uszkodzeń. W przypadku stwier-
• Ze względów bezpieczeństwa przełącznik kierunku obrotów należy przed zakładaniem i wyjmowaniem
• Akumulatorowej wiertarko-wkrętarki należy używać wyłącznie do wkręcania i wykręcania wkrętów, wier-
• Nie przeciążać urządzeń elektrycznych. Urządzeń elektrycznych należy używać wyłącznie do prac, do
• Zabezpieczyć obrabiany element przed przesunięciem się i obróceniem. Do wiercenia użyć np. imadła.
• Podczas prac zapewnić bezpieczną pozycję np. stosując odpowiednią stabilną drabinę.
• Podczas wiercenia i wkręcania wkrętów należy uważać, aby nie uszkodzić przewodów elektrycznych,
• Nigdy nie pracować przy elementach pozostających pod napięciem. Podczas prac w pobliżu przewodów
• Nigdy nie obciążać urządzenia tak bardzo, że napęd będzie się zatrzymywał. Może to prowadzić do
niedostateczne oświetlenie miejsca pracy mogą prowadzić do wypadków. Dzieci nie mogą mieć dostępu
do obszarów, gdzie wykonywana jest praca. Zapewnić odpowiednią wentylację miejsca pracy.
Zmęczenie, spożywanie alkoholu lub zażywanie lekarstw mogą powodować wypadki i obrażenia ciała.
noszące długie włosy powinny stosować np. siatkę na włosy, do pracy z urządzeniem ubierać przylegającą odzież.
narzędzi (np. końcówek do wkręcania). Ryzyko obrażeń ciała!
dzenia uszkodzeń nie włączać urządzenia i przekazać je specjaliście.
wiertła lub bitu ustawić w pozycji środkowej. W tej pozycji napęd jest zablokowany (blokada włączenia).
cenia otworów i podobnych prac. Wkrętarko-wiertarki nie można używać do innych celów (np. rozrabianie zaprawy, jako napęd innych urządzeń/maszyn/narzędzi itd.).
których są one przeznaczone.
gazowych i wodnych! W przypadku przewodów elektrycznych istnieje ryzyko zagrożenia życia wskutek
porażenia prądem elektrycznym; przy przewodach gazowych zachodzi ryzyko pożaru i wybuchu! Przy
uszkodzeniu instalacji wodnych występują ponadto znaczne szkody rzeczowe.
elektrycznych itp. zadbać zawsze o odpowiednią ochronę przed dotknięciem.
szkodzeń zarówno silnika jak i przekładni. Ponadto przy zablokowaniu napędu powstają prądy o wysokiej wartości, co może prowadzić do przeciążenia akumulatora i elektroniki w urządzeniu.
9
• Nie wkładać żadnych przedmiotów w szczeliny wentylacyjne wkrętarki Ponadto należy zwracać uwagę,
• W zależności od wykonywanych prac z użyciem wiertarko-wkrętarki należy stosować okulary ochronne,
• Pyły różnych materiałów mogą być szkodliwe dla zdrowia i powodować reakcje alergiczne, choroby
• Stosować się do przepisów prawa obowiązujących w danym kraju, np. przepisów bhp.
• Zawsze mocno trzymać wkrętarko-wiertarkę. Przy nagłym zatrzymaniu się napędu (np. wskutek zakli-
Natychmiast wyłączyć urządzenie w przypadku zablokowania się napędu (np. gdy wiertło wygnie się w
• Przed odłożeniem lub odstawieniem urządzenia odczekać, aż napęd całkowicie się zatrzyma.
• Akumulatorowa wiertarko-wkrętarka posiada jasne oświetlenie diodowe włączające się automatycznie
Uwaga, światło LED: Nie patrzeć na promień światła LED! Nie patrzeć ani bezpośrednio ani przez instru-
aby do szczelin wentylacyjny nie dostawał się pył powstający podczas wiercenia ani wióry metalowe.
Może wtedy powstać zwarcie, ponadto zachodzi ryzyko pożaru i wybuchu akumulatora!
maskę przeciwpyłową oraz środki ochrony słuchu a także w razie potrzeby kask ochronny (np. podczas
prac wykonywanych nad głową). W przeciwnym wypadku zachodzi ryzyko obrażeń ciała!
dróg oddechowych lub nawet mogą być rakotwórcze (np. materiały zawierające azbest - one mogą być
obrabiane/przerabiane tylko przez wykwalikowany personel).
nowania się wiertła) moment obrotowy jest przenoszony na całe urządzenie, które obraca się na bok.
Zachodzi niebezpieczeństwo wypadnięcia urządzenia z ręki, ryzyko obrażeń ciała.
obrabianym elemencie).
po naciśnięciu włącznika.
menty optyczne! Ryzyko uszkodzenia wzroku!
10
6. Elementy obsługi
3
1
2
4
9
8
5
6
7

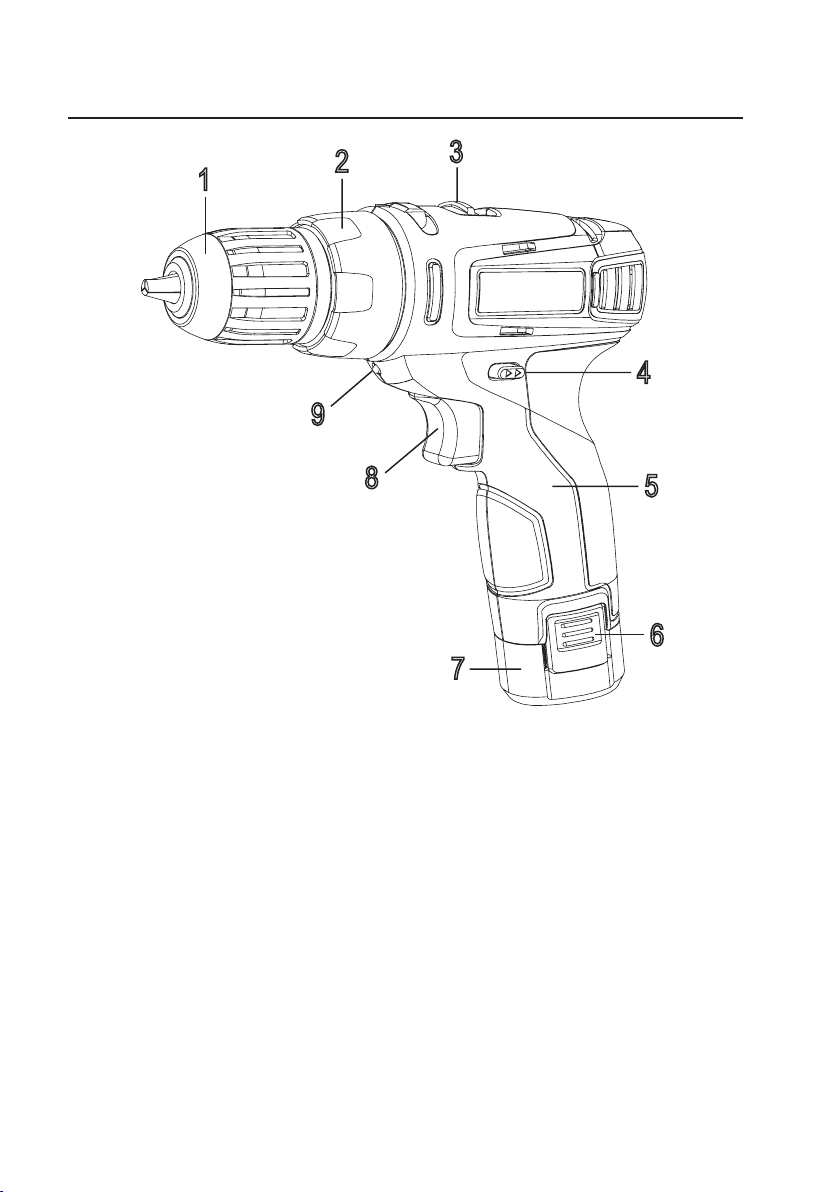

1 uchwyt wiertarski szybkomocujący
2 pierścień regulacji momentu obrotowego
3 przełącznik suwakowy wyboru biegu przekładni dwubiegowej
4 przełącznik kierunku obrotów, z obu stron urządzenia (w pozycji środkowej napęd jest zablokowany, blokada
włączenia)
5 uchwyt
6 przycisk zwolnienia blokady (z obu stron) do wyjęcia akumulatora z wiertarko-wkrętarki
7 akumulator
8 włącznik/wyłącznik z regulacją obrotów
9 dioda LED o białym świetle do oświetlenia miejsca pracy
11
7. Ładowanie akumulatora:
Stosować się do rozdziału „Wskazówki dotyczące bezpieczeństwa“!
Akumulator należy naładować, gdy napęd bez obciążenia obraca się bardzo powoli lub jeśli napęd się zatrzymuje.
Ponadto należy ładować akumulator co trzy miesiące, gdy wiertarko-wkrętarka nie jest używana. W przeciwnym
wypadku może dojść do głębokiego rozładowania, którego skutkiem jest trwałe uszkodzenie akumulatora. Utrata
gwarancji!
W nowym urządzeniu akumulator jest pusty i musi zostać naładowany przed pierwszym użyciem.
Przy ładowaniu akumulatora należy postępować w następujący sposób:
• Podłączyć ładowarkę do sieci. Zapala się zielona dioda LED.
• Wyjąć akumulator z wiertarko-wkrętarki. W tym celu nacisnąć oba przyciski zwalniające blokadę (6) po obu stronach akumulatora i wysunąć akumulator w dół.
• Wsunąć akumulator w odpowiednim ułożeniu (tylko jedno jest możliwe) w odpowiednie gniazdo ładowarki (nie
stosować siły!). Proces ładowania rozpoczyna się automatycznie, gdy ładowarka rozpozna akumulator. Podczas
ładowania dioda LED na ładowarce świeci się na czerwono.
Migająca zielona dioda LED oznacza, że załączyła się ochrona termiczna. Wyjąć akumulator z ładowarki i
odłączyć ładowarkę od zasilania. Odczekać do całkowitego ostygnięcia akumulatora i ładowarki. Ponownie
rozpocząć proces ładowania.
Migająca czerwona dioda LED oznacza, że ładowarka rozpoznała uszkodzony akumulator. Wyjąć aku-
• Gdy akumulator jest w pełni naładowany dioda LED na ładowarce świeci się na zielono. W zależności od stanu
• Natychmiast po zakończeniu ładowania należy wyjąć akumulator z ładowarki.
• Odłączyć ładowarkę od zasilania, wyciągnąć wtyczkę z gniazda.
• Ustawić przełącznik kierunku obrotów (4) w pozycji środkowej, aby napęd był zablokowany.
• Włożyć akumulator do wiertarko-wkrętarki do zatrzaśnięcia.
mulator z ładowarki i odłączyć ładowarkę od zasilania. Sprawdzić styki na akumulatorze i w ładowarce i
ponownie rozpocząć proces ładowania. Jeśli czerwona dioda LED nadal miga, oznacza to, że akumulator
jest uszkodzony i musi zostać wymieniony.
akumulatora ładowanie może trwać ok. 30 minut.
12
8. Obsługa
A
B
a) Wyjmowanie/wkładanie akumulatora do wiertarko-wkrętarki
• Aby wyjąć akumulator z wiertarko-wkrętarki, należy przytrzymać wciśnięte oba przyciski zwolnienia blokady (6) z
lewej i prawej strony i wysunąć akumulator w dół.
• Aby założyć akumulator, należy wsunąć go w odpowiednim położeniu do gniazda akumulatora w urządzeniu do
zatrzaśnięcia.

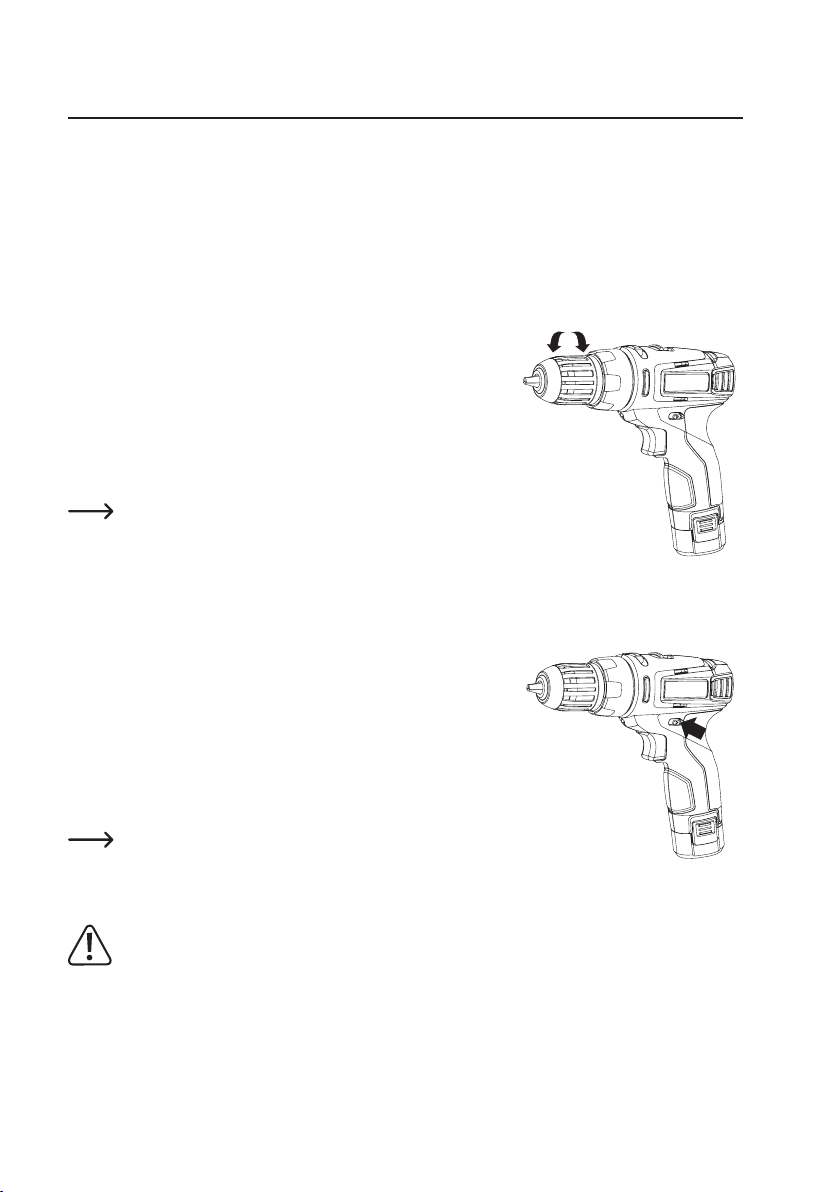

b) Mocowanie/wyjmowanie narzędzia z uchwytu szybkomocującego
• Ustawić przełącznik kierunku obrotów (4) w pozycji środkowej, aby włącznik/wyłącznik (8) był zablokowany.
• Otworzyć uchwyt wiertarski szybkomocujący obracając go (patrząc od
przodu) w lewo w kierunku odwrotnym do ruchu wskazówek zegara (A).
• Włożyć odpowiednie narzędzie do uchwytu. Średnica narzędzia musi wynosić min. 0,8 mm i maks. 10 mm.
• Zamknąć uchwyt wiertarski szybkomocujący obracając go (patrząc od
przodu) w prawo w kierunku ruchu wskazówek zegara (B).
Aby narzędzie (np. wiertło) było mocno zamocowane w uchwy-
cie, musi być wsunięte w uchwyt na co najmniej 1 cm (np. małe
wiertła). Wiertła o większej średnicy muszą być głębiej wsunięte
do uchwytu, aby można je było pewnie zamocować.
c) Przełącznik kierunku obrotów (z blokadą włączenia)
Przełącznikiem kierunku obrotów (4) można przełączać obroty w lewą i w
prawą stronę.
Podwójna strzałka na przełączniku (z boku po lewej (A) i po prawej (nie
widać na rysunku) stronie wiertarko-wkrętarki) pokazuje kierunek obrotów:
► ► kierunek obrotów w lewo (patrząc od tyłu), do odkręcania/wykrę-
G G kierunek obrotów w prawo (patrząc od tyłu), do dokręcania/wkrę-
W pozycji środkowej przełącznik kierunku obrotów blokuje włącznik/wyłącznik i tym samym silnik urządzenia.
Kierunek obrotów można przełączać tylko wtedy, gdy napęd wiertarko-wkrętarki całkowicie się zatrzyma!
cania wkrętów
cenia wkrętów i wiercenia otworów
W zależności od tego, czy ma być wywiercony otwór albo czy ma
być wkręcony bądź wykręcony wkręt, należy wybrać odpowiedni
kierunek obrotów.
Podczas wymiany narzędzia, wykonywania prac konserwacyjnych i czyszczenia a także podczas trans-
portu i magazynowania włącznik/wyłącznik musi ze względów bezpieczeństwa być zablokowany przez
przełącznik kierunku obrotów (4). Przy niezamierzonym wciśnięciu włącznika/wyłącznika zachodzi ryzyko
obrażeń ciała!
W przeciwnym razie może dojść do uszkodzenia napędu.
A
13

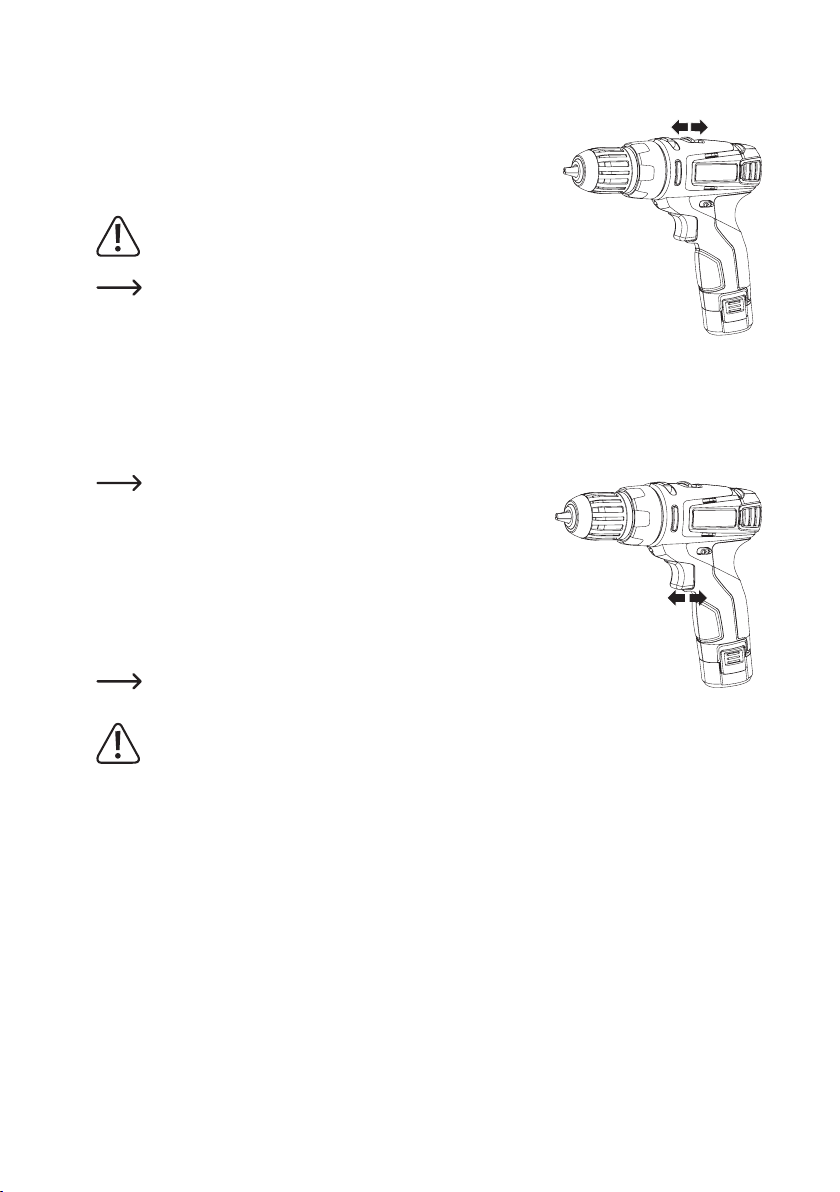

d) Przełącznik suwakowy dwubiegowej przekładni
A
B
Na górze wiertarko-wkrętarki znajduje się przełącznik suwakowy (3) do wyboru jednego z dwóch biegów wbudowanej przekładni dwubiegowej.
A 1. bieg, niskie obroty (0 - 350 obr./min), wysoki moment obrotowy
B 2. bieg, wysokie obroty (0 - 1350 obr./min), niski moment obrotowy
Przełącznik wyboru biegu można przestawiać tylko po całkowi-
tym zatrzymaniu się napędu wiertarko-wkrętarki! W przeciwnym
razie może dojść do uszkodzenia napędu.
Jeśli niemożliwe będzie przesunięcie przełącznika i włączenie
jednego z dwóch biegów, przyczyną może być niekorzystne ułożenie kół zębatych napędu względem siebie .
W takim przypadku należy lekko nacisnąć włącznik/wyłącznik,
aby koła zębate nieco się obróciły. Następnie przesunięcie przełącznik powinno być już możliwe .
e) Włącznik/wyłącznik z regulacją obrotów
Aby można było nacisnąć włącznik/wyłącznik (8), przełącznik
kierunku obrotów(4) nie może być ustawiony w pozycji środkowej
(w tym położeniu przełącznika włącznik/wyłącznik jest zablokowany!).
Obroty napędu zależą od tego, jak bardzo zostanie wciśnięty włącznik/wyłącznik (8) (B). Dzięki temu można bezstopniowo regulować prędkość od
zerowej do obrotów maksymalnych.
Po zwolnieniu (A) włącznika/wyłącznika napęd zostaje wyhamowany aż do
zatrzymania („zatrzymanie z obrotów“).
Po naciśnięciu włącznika/wyłącznika (8) zapala się automatycz-
nie biała dioda LED (9) oświetlająca miejsce pracy.
Podczas wymiany narzędzia, wykonywania prac konserwacyj-
nych i czyszczenia a także podczas transportu i magazynowania włącznik/wyłącznik musi ze względów bezpieczeństwa być
zablokowany przez przełącznik kierunku obrotów (4). Przy niezamierzonym wciśnięciu włącznika/wyłącznika zachodzi ryzyko
obrażeń ciała!
A
B
14

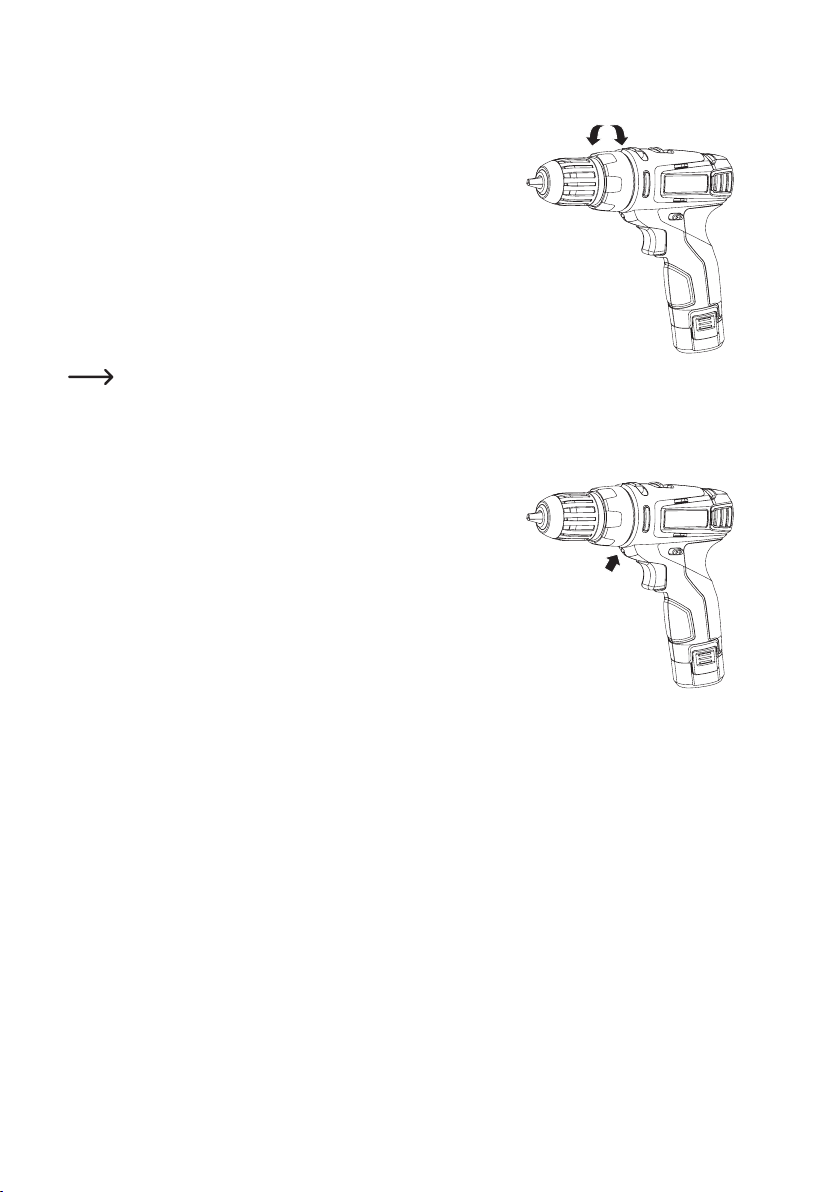

f) Pierścień regulacji momentu obrotowego
A
B
Obracając pierścień regulacji momentu obrotowego (2) można ustawić żądany moment obrotowy, przy którym zaczyna działać sprzęgło poślizgowe.
Zapobiega to zbyt głębokiemu wkręceniu np. wkrętu; łeb wkręt pozostaje na
jednej powierzchni z powierzchnią elementu, jeśli zostanie dobrane właściwe ustawienie momentu obrotowego
Pierścień regulacji momentu obrotowego posiada 15 różnych ustawień oraz
dodatkowe ustawienie do funkcji wiercenia (symbol wiertła; ustawienie idealne do wiercenia otworów).
Niska wartość nastawy: materiały miękkie, małe wkręty
Wysoka wartość nastawy: materiały twarde, duże wkręty
Symbol wiertła: sprzęgło poślizgowe wyłączone
Do wykręcania wkrętów należy wybrać wyższą nastawę lub usta-
wić pierścień w pozycji „wiercenie“ (symbol wiertła).
g) Dioda LED
Po naciśnięciu włącznika/wyłącznika (8) zapala się automatycznie dioda
LED (9) umożliwiająca oświetlenie miejsca pracy.
15
9. Usuwanie awarii
Kupując akumulatorową wiertarko-wkrętarkę nabyli Państwo produkt zbudowany zgodnie z najnowszym stanem wiedzy technicznej i bezpieczny w użyciu. Mimo to mogą pojawić się problemy i usterki. Dlatego poniżej podano opis
usuwania możliwych awarii:
Należy stosować się do wszystkich wskazówek dotyczących bezpieczeństwa zawartych w niniejszej in-
strukcji!
Problem Rozwiązanie
Urządzenie nie działa • Czy akumulator jest naładowany?
• Czy akumulator jest odpowiednio założony i zablokowany?
Nie można wcisnąć włącznika/
wyłącznika.
Podczas wiercenia nie widać postępu;
wiertło nie zagłębia się w elemencie.
Podczas wykręcania lub dokręcania
wkrętów lub podczas wiercenia pojawiają
się drgania wiertarko-wkrętarki.
Uchwyt obraca się za wolno lub za szybko. • Sprawdzić ustawienie przełącznika suwakowego przekładni
Uchwyt obraca się, ale wiertło (lub bit) nie
(narzędzie ślizga się).
Silnik zatrzymuje się po krótkiej pracy. • Akumulator jest rozładowany. Naładować akumulator lub założyć
• Przełącznik kierunku obrotów znajdujący się w pozycji środkowej
ze względów bezpieczeństwa blokuje włącznik/wyłącznik.
Przesunąć przełącznik kierunku obrotów tak, aby nie znajdował
się w pozycji środkowej.
• Sprawdzić kierunek obrotów wiertła, przesunąć przełącznik
kierunku obrotów w drugą pozycję.
• Założyć nowe, ostre wiertło.
•
Założyć wiertło przeznaczone do materiału, w którym ma być
wywiercony otwór (wiertło do drewna/metalu).
• Zmienić nastawę pierścienia regulacji momentu obrotowego, aby
do dokręcenia wkrętu dostępny był wyższy moment obrotowy.
• Do wiercenia otworów należy wybrać ustawienie pierścienia
oznaczone symbolem wiertła.
dwubiegowej.
• Sprawdzić, czy uchwyt jest dokręcony.
• Zakres mocowania uchwytu nie jest wystarczający. Wsunąć
narzędzie głębiej do uchwytu.
identyczny akumulator zapasowy.
16
10. Konserwacja i czyszczenie
• Produkt nie zawiera żadnych elementów wymagających konserwacji wykonywanej przez użytkownika. Dlatego nie
należy nigdy otwierać obudowy i demontować urządzenia. Prace konserwacyjne lub naprawy i związane z tymi
czynnościami otwieranie urządzenia może wykonywać tylko wykwalikowana osoba lub specjalistyczny warsztat.
• Przed przystąpieniem do konserwacji lub czyszczenia należy wyjąć akumulator z wiertarko-wkrętarki; należy wyjąć
ładowarkę z gniazda.
• Staranne czyszczenie utrzymuje urządzenie w sprawności, dając dłużej zadowolenie z jego używania. Dobry rzemieślnik dba o swoje narzędzia!
Pył należy usuwać czystym pędzlem o długim włosiu lub odkurzaczem. Pył można usuwać także sprężonym powie-
trzem.
Do czyszczenia produktu z zewnątrz wystarczy sucha, czysta i niestrzępiąca się szmatka.
Nie stosować żadnych agresywnych środków czyszczących i chemikaliów. Nieodpowiednie środki czysz-
czące mogą spowodować przebarwienia powierzchni tworzywa sztucznego lub uszkodzić opisy. Do czyszczenia nie stosować także nigdy środków szorujących, alkoholu, benzyny, spirytusu i podobnych płynów.
11. Utylizacja
a) Informacje ogólne
Urządzenia elektroniczne są materiałami do odzysku i nie mogą być wyrzucane razem ze śmieciami do-
mowymi. Po ostatecznym wycofaniu urządzenia z użycia należy poddać je utylizacji zgodnie z obowiązującymi przepisami.
Wyjąć akumulator z urządzenia i zutylizować go osobno.
b) Baterie i akumulatory
Użytkownik urządzenia jest ustawowo (rozporządzenie o bateriach) zobowiązany do zwrotu starych zużytych baterii i
akumulatorów. Ich utylizacja ze śmieciami domowymi jest zabroniona!
Baterie i akumulatory zawierające szkodliwe substancje są oznaczone symbolem ukazanym obok, który
informuje o zakazie ich utylizacji ze śmieciami domowymi. Oznaczenia decydujących metali ciężkich
brzmią: Cd=kadm, Hg=rtęć, Pb=ołów (oznaczenie jest podane na baterii/akumulatorze np. pod ukazanym
po lewej stronie symbolem kontenera na śmieci).
Zużyte baterie/akumulatory można oddawać nieodpłatnie w miejscach zbiórki organizowanych przez gminę, w naszych liach lub wszędzie tam, gdzie są sprzedawane baterie i akumulatory.
W ten sposób użytkownik spełnia swoje ustawowe zobowiązania oraz przyczynia się do ochrony środowiska.
17
12. Deklaracja zgodności WE
Niżej podpisany potwierdza w imieniu rmy zgodność produktu z następującymi dyrektywami i standardami.
2006/42/EC
EN 60745-1: 2009+A1: 2010
EN 60745-2-1: 2010
EN 60745-2-2: 2010
Pełen tekst deklaracji zgodności UE jest dostępny na następującej stronie internatowej:
www.conrad.com/downloads
Klikając na symbol agi należy wybrać odpowiedni język i w polu wyszukiwania wpisać numer zamówienia
produktu; następnie można pobrać deklarację zgodności UE w formacie PDF.
13. Dane techniczne
a) Informacje ogólne
Warunki otoczenia Temperatura: 0 °C do +45 °C, wilgotność powietrza: 20% do 85%
wzgl., bez kondensacji
b) Akumulatorowa wiertarko-wkrętarka
Napięcie znamionowe 10,8 V/DC
Mocowanie narzędzia uchwyt wiertarski szybkomocujący, 0,8 - 10 mm
Rodzaj przekładni przekładnia dwubiegowa
Obroty biegu jałowego 1. bieg: 0 - 350 obr./min
2. bieg: 0 - 1300 obr./min
Stopnie momentu obrotowego 15 + 1
Maks. moment obrotowy 24 Nm
Maks. średnica wiercenia drewno: 20 mm
stal: 10 mm
Poziom ciśnienia akustycznego L
Poziom ciśnienia akustycznego L
KpA & K
wA
Pomiar łącznej
wartości emisji
wibracji wg
EN60745
Wymiary (Dł. x Szer. x Wys.) 190 x 56 x 187 mm
Waga 0,83 kg (bez akumulatora)
Wiercenie w
metalu
Wkręcanie wartość emisji wibracji ah = 0,72 m/s
pA
wA
wartość emisji wibracji ah = 1,24 m/s
73 dB(A)
84 dB(A)
3 dB(A)
niepewność K = 1,5 m/s
niepewność K = 1,5 m/s
1 kg (z akumulatorem)
2
2
2
2
18
Uwaga!
Podczas pracy poziom hałasu może przekroczyć wartość 80 dB(A). Należy stosować odpowiednie środki
Podana w niniejszej instrukcji wartość poziomu drgań została ustalona w procedurze pomiarowej zgodnej
Podany poziom drgań dotyczy podstawowego zastosowania elektronarzędzia. Jeśli natomiast elektrona-
Do dokładnego oszacowania obciążenia drganiami należy uwzględnić także te okresy, w których urzą-
Należy wprowadzić dodatkowe środki zabezpieczające użytkownika przed działaniem drgań, takie jak np.:
ochrony słuchu.
z normą EN 60745 i może być stosowana do porównań narzędzi elektrycznych. Służy ona także do tymczasowego oszacowania obciążenia wibracjami.
rzędzie jest używane do innych zastosowań z innymi narzędziami lub w przypadku niewystarczającej konserwacji poziom drgań może być inny. Może to znacznie zwiększyć narażanie na drgania podczas całego
okresu pracy.
dzenie jest wyłączona bądź jest wprawdzie włączone, ale nie jest używane. Może to znacznie zwiększyć
narażanie na drgania podczas całego okresu pracy.
konserwacja elektronarzędzia i stosowanych narzędzi, utrzymywanie rozgrzanych dłoni, organizacja procesów roboczych.
c) Akumulator
Typ akumulatora litowo-jonowy
Napięcie znamionowe 10,8 V
Pojemność 1,3 Ah
d) Ładowarka
Napięcie robocze 110 - 240 V/AC, 50/60 Hz
Napięcie wyjściowe 10,8 V/DC
Prąd wyjściowy 3 A
Klasa ochrony II
Czas ładowania 30 minut
19
To publikacja została opublikowana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy
(www.conrad.com).
Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie,
tworzenie mikrolmów lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest zabronione
bez pisemnej zgody wydawcy. Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada stanowi
technicznemu urządzeń w chwili druku.
Copyright 2016 by Conrad Electronic SE.
1414012_V1_0616_02_VTP_m_PL
Loading...
