РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
И ИНСТРУКЦИЯ ПО УСТАНОВКЕ
АВТОСИГНАЛИЗАЦИЯ
TOMAHAWK TW-4000
Новые версии инструкций ищите на сайте http://intorg.ru
TOMAHAWK TW-4000
СОДЕРЖАНИЕ:
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
I. Основные функции системы. 3
II. Брелоки дистанционного управления. 4
III. Функции, выполняемые при помощи брелока. 5
IV. Индикация брелока-пейджера. 6
V. Как пользоваться охранным комплексом: 8
1. Постановка в охрану. 8
2. Тихая постановка в охрану. 8
3. Отключение датчика удара и дополнительного датчика. 8
4. Отключение режима охраны. 9
5. Двушаговое отключение режима охраны. 9
6. Охрана с заведенным двигателем. 9
7. Автоматическая постановка в охрану. 10
8. Автоматическая перепостановка в охрану. 10
9. Режим охраны. 10
10. Режим иммобилайзера. 11
11. Функция безопасного вождения. 11
12. Управление центральным замком
во время движения. 11
13. Поиск автомобиля. 11
14. Паник-функция. 12
15. Дистанционный Anti-Hijack. 12
16. Anti-Hijack. 12
17. Режим Valet. 13
18. Защита от ложных срабатываний. 13
19. Дистанционный опрос состояния 13
20. Дистанционное отпирание багажника. 14
21. Дистанционное отключение сирены. 14
22. Управление дополнительным каналом. 14
23. Аварийная постановка/снятие с охраны. 14
24. Персональный код (PIN код). 15
25. Программирование нового PIN кода. 16
26. Программирование новых брелоков. 17
27. Информация о запрограммированных брелоках. 17
28. Информация о работоспособности датчиков. 18
29. Отображение информации на брелоке-пейджере. 18
30. Индикация светодиода системы. 18
31. Режим программирования функций. 18
32. Возврат к заводским установкам. 19
VI. Таблица программирования. 20
Описание программируемых функций 21
РУКОВОДСТВО ПО УСТАНОВКЕ.
I. Основные принципы установки. 23
II. Выбор расположения основных блоков. 23
III. Подключение системы. 24
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
1
TOMAHAWK TW-4000
IV. Схемы. 26
V. Технические данные. 33
VI. Комплектация. 34
Вы приобрели профессиональную противоугонную сигнализаци ю. Д анный охранный комплекс из готовл ен с вели чайшей
тщательностью, в нем используются новейшие достижения и технологии.
Сигнализация обеспечит Вашему автомобилю надежную защиту от
посягатель ств угонщиков и грабителей, благодаря н ове йшим
технологиям. Вы сможете полностью контролировать ситуацию внутри и
рядом с Вашим "любимцем". Широкие сервисные функции охранного
комплекса раскроют перед Вами новые возможности автомобиля.
2
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
I. Основные функции системы.
1. Антиграббер.
2. Антисканер.
3. Энергонезависимая память позволяет системе сохранить свое состояние в случае
временного отключения питания.
4. Двухуровневый датчик удара.
5. Двухуровневый дополнительный датчик.
6. Режим "Паника".
7. Автоматическая перепостановка в режим охраны.
8. Valet режим.
9. Обход неисправной зоны.
10. Защита от ложных срабатываний.
11. Программируемые брелоки.
12. Поиск автомобиля.
13. Программируемый дополнительный канал управления.
14. Режим охраны с заведенным двигателем.
15. Отключение сирены с брелока.
16. Программируемый импульс центрального замка.
17. Двушаговое отключение режима охраны.
18. Временное отключение датчика удара и дополнительного датчика.
19. Функция учета задержки салонного освещения.
20. Дистанционный опрос состояния а/м
21. Дистанционное открывание багажника (опция).
22. Блокировка двигателя (программируется НЗ/НР).
23. Встроенное реле парковочных огней (два канала).
24. Встроенный центральный замок.
25. Управление центральным замком при заведенном двигателе.
26. Встроенный иммобилайзер.
27. Светодиодная индикация всех сработавших триггеров и состояния системы на брелоке-
пейджере.
28. Функция вежливой подсветки (опция).
29. Режим Anti-Hijack- защита от разбойного нападения.
30. Индивидуальный PIN код.
31. Память о срабатывании системы.
32. Функция предупреждения о не закрытой двери во время движения.
33. Увеличенная дальность действия брелока-пейджера до 1000м. (зависит от внешних
условий).
34. Возможность подключения штатного клаксона (програм.)
35. Возможность управления системой комфорт.
36. Информация о запрограммированных брелоках.
37. Отображение изменений состояния системы на всех запрограммированных брелоках-
пейджерах.
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
3
TOMAHAWK TW-4000
II. Брелоки дистанционного управления.
Охранный комплекс может комплектоваться двумя типами брелоков. Брелокпейджер отображает информацию о состоянии автомобиля при помощи 4-х
светодиодов. Брелок стандартного типа влагозащищенный (запасной).
Светодиоды: Arm
Брелок-пейджер (рис. 2) представляет собой миниатюрный приемопередатчик, работающий от батарейки ААА, срок службы батарейки зависит от
условий эксплуатации. Не забывайте заблаговременно менять элемент питания!
Брелоки имеют четыре кнопки управления: кн. [ ],кн. [ ], кн. [ ] и кн.
[ ]. При нажатии одной кнопки или комбинации кнопок встроенный процессор
формирует закодированную команду для ее выполнения основным блоком.
Каждый следующий код не похож на предыдущий (антиграббер). После
выполнения команды основной блок посылает сообщение о выполнении на все
запрограммированные в память брелоки-пейджеры. Информация о состоянии
автомобиля отображается при помощи 4-х светодиодов на брелоке-пейджере.
Disarm
Run
Trigger
Рис. 2
Светодиод
Рис. 3
4
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
III. Функции, выполняемые при помощи брелока.
Сочетание
кнопок
Постановку в охрану, закрывание Ц.З.
Снятие с охраны, открывание Ц.З.
Закрывание Ц.З.
Открывание Ц.З.
x2
x2
2с
x2
2с
+
+
2с
2с
+ - Нажать одновременно
x2
- Нажать 2 раза в течение секунды
Отключение датчика удара.
Отключение дополнительного датчика.
Режим VALET вкл./выкл.
Вкл./выкл. сирены.
Охрана с заведенным двигателем.
Проверка состояния системы.
Поиск машины.
Открывание багажника.
2с
Паника.
Дистанционный Anti-Hijack вкл.
2с
Anti-Hijack выкл.
Иммобилайзер вкл./выкл.
Автопостановка в охрану вкл./выкл.
Функция Примечание
Зажигание выкл.
Зажигание выкл.
Зажигание вкл.
Зажигание вкл.
Режим охраны
Режим охраны
Не режим охраны
Зажигание выкл.
Зажигание вкл.
Зажигание выкл.
Зажигание вкл.
- Удерживать до подачи звукового сигнала брелоком-пейджером
2с
(или смены цвета светодиода на дополнительном брелоке на зеленый)
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
5
TOMAHAWK TW-4000
IV. Индикация светодиодов брелока-пейджера
Функция Arm Disarm Run Trigger
Индикация 1 красная
режима охраны вспышка
Индикация режима 1 оранжевая
тихой охраны вспышка
Индикация 1 зеленая
выключенного вспышка
режима охраны
Индикация 2 красные
открытой (ых) вспышки
двери (ей)
Индикация 3 красных
открытого капота вспышки
Индикация 4 красных
открытого багажника вспышки
Индикация 5 красных
включенного зажигания вспышек
Индикация 6 красных
выключенного вспышек
ручного тормоза
Индикация закрытого 1 зеленая
центрального замка вспышка
Индикация открытого 1 зеленая
центрального замка вспышка
Индикация 2 оранжевые
слабого удара вспышки
Индикация 3 оранжевые
сильного удара вспышки
Индикация отключения 2 зеленые
предупредительной вспышки
зоны датчика удара
6
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
Функция Arm Disarm Run Trigger
Индикация отключения 3 зеленые
основной вспышки
зоны датчика удара
Индикация отключения 4 зеленые
предупредительной вспышки
зоны доп. датчика
Индикация отключения 5 зеленых
основной зоны вспышек
доп. датчика
Индикация 1 оранжевая
режима "VALET" вспышка
Индикация 1 красная
режима "Anti-Hijack" вспышка
Индикация включенного 1 оранжевая
иммобилайзера вспышка
Индикация включенного 1 оранжевая
режима" Автопостановка" вспышка
Индикация заведенного 1 красная
двигателя вспышка
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
7
TOMAHAWK TW-4000
V. Как пользоваться охранным комплексом.
1. Постановка в охрану.
Для включения режима охраны необходимо один раз нажать кн. . Фонари
вспыхнут один раз, прозвучит один "ЧИРП" сирены (если сирена не отключена).
Система закроет центральный замок. Светодиод будет равномерно моргать.
Индикация брелока-пейджера: светодиод Arm - 1 красная вспышка
Внимание! Если в момент включения режима охраны какой-либо триггер
активен (например, открыта дверь), то система подаст 4 сигнала
сиреной и 4 вспышки габаритными огнями.
2. Тихая постановка в охрану
В ночное время суток вы имеете возможность включить режим охраны без
звукового оповещения. В этом случае сирена будет отключена. Для использования
этой функции нажмите кн. один раз. Система закроет центральный замок,
светодиод будет равномерно моргать, фонари вспыхнут один раз.
Индикация брелока-пейджера: светодиод Arm - 1 оранжевая вспышка
Внимание! Звуковое оповещение сирены отключено, но вся информация
отображается светодиодами брелока-пейджера.
3. Отключение датчика удара и дополнительного датчика.
Если Вы оставите кого-либо внутри охраняемого автомобиля или автомобиль
припаркован на обочине проезжей части с оживленным движением, то имеется
возможность временного отключения датчика удара.
Для отключения предупредительной зоны датчика удара после включения
режима охраны нажмите кн 2 раза в течение 1 секунды. Последующее
двухкратное нажатие этой кнопки отключит основную зону датчика. Повторите эту
процедуру для включения датчика удара.
Индикация брелока-пейджера:
светодиод Trigger - 2 зеленые вспышки (предупредительная зона)
светодиод Trigger - 3 зеленые вспышки (основная зона)
Для отключения предупредительной зоны дополнительного датчика нажмите
кн. 2 раза в течение 1 сек. Повторное двухкратное нажатие отключит основную
8
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
зону дополнительного датчика. Для включения дополнительного датчика
повторите эту процедуру.
Индикация брелока-пейджера:
светодиод Trigger - 4 зеленые вспышки (предупредительная зона)
светодиод Trigger - 5 зеленых вспышек (основная зона)
4. Отключение режима охраны.
Для отключения режима охраны нажмите кнопку . Двери откроются,
сирена подаст 2 "ЧИРПа", габаритные огни вспыхнут 2 раза. Вежливая подсветка
салона включится (опция).
Индикация брелока-пейджера: светодиод Disarm - 1 зеленая вспышка
Внимание! Если при отключении режима охраны, сирена издаст 3 "ЧИРПа", а
брелок-пейджер длинный "БИП", значит какой-либо датчик
срабатывал.
5. Двушаговое отключение режима охраны.
Если охранный комплекс находится в режиме тревоги, т.е. сирена работает,
габаритные огни вспыхивают, то первое нажатие кн. возвращает систему в
состояние "покоя", и только повторное нажатие отключает режим охраны.
6. Охрана с заведенным двигателем.
Вы имеете возможность активировать режим охраны с заведенным
двигателем.
Для этого необходимо:
1) Завести двигатель.
2) Выйти из машины, закрыть двери, капот, багажник.
3) Нажать кн. , замки дверей закроются.
4) В течение 3-х сек. после выполнения шага №3 нажать кн. ещё раз,
сирена издаст 1 "ЧИРП", габаритные огни вспыхнут 1 раз.
Индикация брелока-пейджера:
светодиоды Arm и Run - горят красным 5 сек.
светодиод Trigger - 5 красных вспышек
Внимание! В этом режиме датчик удара и дополнительный датчик отключены.
Для отключения охраны с заведенным двигателем нажмите кн. , двери
откроются, режим охраны будет отключен.
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
9
TOMAHAWK TW-4000
Индикация брелока-пейджера:
светодиод Disarm - горит зеленым 5 сек.
светодиод Run - горит красным 5 сек.
светодиод Trigger - 5 красных вспышек
7. Автоматическая постановка на охрану.
Данная функция включается и выключается удерживанием кн. до подачи
звукового сигнала брелоком-пейджером (или сменой цвета светодиода на
дополнительном брелоке на зеленый) и последующим нажатием кн. .
Индикация брелока-пейджера: светодиод Disarm - 1 оранжевая вспышка
Внимание! Запирание дверей при автоматической постановке на охрану
программируется (см. таблицу программирования).
8. Автоматическая перепостановка в режим охраны.
Да нная фу нкция является пр ограм мируе мой. Если эта фу нкция
запрограммирована, и Вы отключили режим охраны, или это произошло случайно,
то втечение 30-ти секунд система автоматически вернется в режим охраны при
условии, что Вы не открывали двери и не включали зажигание.
9. Режим охраны.
Находясь в режиме охраны, сигнализация контролирует все зоны и триггерные
датчики. В случае срабатывания включается система тревоги. В зависимости от
зоны охраны система имеет различные сигналы тревоги:
а) Тревога вызвана срабатыванием предупредительной зоны датчика
удара или предупредительной зоной дополнительного датчика.
Сирена издаст 3 "ЧИРПа", парковочные огни вспыхнут 6 раз.
Индикация брелока-пейджера: светодиод Trigger - 2 оранжевые вспышки
б) Тревога вызвана срабатыванием основной зоны датчика удара
или основной зоной дополнительного датчика.
Сирена будет работать одновременно с парковочными огнями 30 сек.
Индикация брелока-пейджера: светодиод Trigger - 3 оранжевые вспышки
в) Тревога вызвана срабатыванием основных зон: двери, капот, багажник,
зажигание, ручной тормоз. Сирена будет работать одновременно со
вспышками парковочных огней в течение 30 сек. Брелок-пейджер
отобразит сработавший триггер.
10
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
10. Режим иммобилайзера.
Данная функция активируется и деактивируется удерживанием кн. до
подачи звукового сигнала брелоком-пейджером (или смены цвета светодиода на
дополнительном брелоке на зеленый) и последующим нажатием кн. . Если
функция активирована, то через ~ 30 секунд после выключения зажигания она
автоматически включается и блокирует двигатель. О включении иммобилайзера
будет сигнализировать светодиод системы при включенном зажигании.
Индикация брелока-пейджера: светодиод Trigger - 1 оранжевая вспышка
Для отключения иммобилайзера нажмите кн. , блокировка двигателя
отключится, светодиод погаснет.
Внимание! Аварийное отключение иммобилайзера:
1. Выключите зажигание
2. Нажмите кнопку Override 1 раз.
11. Функция безопасного вождения.
Данная функция программируется (см. таблицу программирования). Если
функция активирована, то после включения зажигания двери автоматически
запираются. (В системе предусмотрено 4 варианта настройки этой функции см. стр
21 раздел 2)
Внимание! Если после включения зажигания в течение 10 секунд двери
автомобиля открывались, то данная функция автоматически
отключается.
12. Управление центральным замком во время движения.
Когда зажигание автомобиля включено, Вы можете управлять центральным
замком автомобиля путем нажатия кн. для закрывания дверей и кн.
для открывания дверей.
Индикация брелока-пейджера:
Ц.З. закрыт: светодиод Arm - 1 зеленая вспышка
Ц.З. открыт: светодиод Disarm -1 зеленая вспышка
13. Поиск автомобиля.
В темное время суток Вы можете воспользоваться функцией "Поиск
автомобиля". Для этого необходимо нажать кн. брелока 2 раза в течении 1
секунды. Парковочные огни вспыхнут одновременно с "ЧИРПами" сирены 6 раз.
Внимание! Брелок-пейджер обновит информацию о состоянии автомобиля.
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
11
TOMAHAWK TW-4000
14. Паник-функция.
Вы можете использовать эту функцию для привлечения внимания
окружающих. При выключенном зажигании необходимо нажать и удерживать
кн. и , сирена издаст 3 длинных звуковых сигнала, габаритные огни
вспыхнут 3 раза, двери закроются, система включит режим охраны.
Внимание! Брелок-пейджер обновит информацию о состоянии автомобиля.
15. Дистанционный Anti-Hijack.
Функция используется для возврата автомобиля в случае насильственного
захвата. Для активации данной функции необходимо при включенном зажигании
нажать и удерживать две кнопки и брелока одновременно. Габаритные
огни вспыхнут 1 раз, светодиод системы начнет мигать. Дистанционный Anti-Hijack
имеет 3 этапа работы:
Этап I: Первые 30 сек. после активации режима Anti-Hijack система никак не
проявляет себя, охранный комплекс дает возможность злоумышленнику
несколько отдалиться от Вас.
Внимание! На первом этапе возможно отключение режима с брелока, для этого
Этап II: Следующие 30 сек. сирена издает предупредительные "ЧИРПы",
Этап III: Заключительный этап наступает примерно через 60 сек. после активации
необходимо нажать кн. или удерживать кнопку "OVERRIDE" в
течение 3-х сек.
габаритные огни вспыхивают.
режима Anti-Hijack. Включится сирена, двигатель будет заблокирован.
Внимание! Для отключение режима Anti-Hijack на II и III этапах:
1. Включить зажигание.
2. Нажать и удерживать кн. OVERRIDE в течение 3-х сек. (сирена
издаст 3 “ЧИРПа”)
3. Выключить зажигание.
4. Режим Anti-hijack отключится. Система останется в режиме
охраны.
Если запрограммирован PIN-код, отключение режима “Anti-hijack”
осуществляется только путем введения PIN кода (см. стр. 15).
16. Anti-Hijack.
Для активации этой функции при заведенном двигателе нажмите кнопку
"OVERRIDE" 1 раз, после открывания и последующего закрывания двери функция
будет активирована. Габаритные огни вспыхнут 1 раз, светодиод начнет моргать.
12
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
Этапы работы и процедуру отключения режима Anti-Hijack см. в пункте 15
"Дистанционный Anti-Hijack"
17. Режим Valet.
Режим Valet используется владельцем автомобиля в случае, если автомобиль
передается третьим лицам, например, для технического обслуживания. После
активации этого режима система может выполнять только сервисные функции
такие, как управление дополнительным каналом или центральным замком.
Включение и выключение режима Valet производится при выключенной
охране удерживанием кн. до подачи звукового сигнала брелоком-пейджером
(или смены цвета светодиода на дополнительном брелоке на зеленый) и
последующим нажатием кн. , или путем удержания кн. "OVERRIDE" в течение
3-х сек., при включенном зажигании. Включение режима Valet будет подтверждено
4-мя вспышками парковочных огней и 4-мя "ЧИРПами" сирены, светодиод будет
постоянно гореть.
Индикация брелока-пейджера: светодиод Run - 1 оранжевая вспышка
18.Защита от ложных срабатываний.
Охранный комплек с Tomahawk TW-400 0 относится к высокоинтеллектуальным устройствам охраны автомобиля, поэтому система использует
сложный, многоуровневый алгоритм защиты от ложных срабатываний.
Первый уровень.
В момент включения режима охраны основной блок тестирует все зоны
охраны, если какой-либо датчик признан дефектным, то система
автоматически отключает его и сообщает Вам об этом при помощи 4-х
"ЧИРПов" сирены.
Индикация брелока-пейджера: отображение дефектного датчика
Второй уровень.
Во время режима охраны система анализирует работу датчиков, если
датчик удара или дополнительный датчик сработал 8 раз подряд, то он
будет отключен.
19. Дистанционный опрос состояния
Для выполнения дистанционного опроса состояния а/м нажмите кнопку .
Парковочные огни вспыхнут 3 раза, брелок-пейджер отобразит состояние а/м.
Внимание Если после нажатия кн. (или любой другой кнопки) в течение 3-х
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
секунд нет подтверждения о выполнении команды и брелокпейджер издает 1 “БИП”, значит а/м находится вне зоны действия
13
TOMAHAWK TW-4000
передатчика брелока-пейджера.
20. Дистанционное отпирание багажника (доп. канал).
Для реализации этой функции на многих автомобилях требуется установка
дополнительного оборудования. Если данная опция подключена, то для
отпирания багажника необходимо нажать и удерживать кн. брелока до подачи
звукового сигнала брелоком-пейджером (или смены цвета светодиода на
дополнительном брелоке на зеленый) и последующим нажатием кн. .
Выполнение команды будет сопровождаться 3-мя вспышками парковочных огней
и "ЧИРПами" сирены.
Внимание! Если в момент отпирания багажника система находилась в охране,
Индикация брелока-пейджера: светодиод Trigger - 4 красных вспышки
то датчик удара и триггер багажника будут отключены до закрытия
багажника.
21. Дистанционное отключение сирены.
Во многих странах запрещено использование звуковых сирен автомобильных
сигнализаций в ночное время суток (например, в Москве после 23 ), поэтому в
охранном комплексе предусмотрено отключение сирены с брелока. Для этого
необходимо, чтобы система находилась в режиме охраны, далее нажмите кн. .
В этом случае система будет полностью работоспособной, за исключением
звук ового оповещения сиреной. Вся информация будет отображаться
светодиодами брелока-пейджера. Включение сирены производится однократным
нажатием кнопки .
Индикация брелока-пейджера: светодиод Arm - 1 оранжевая вспышка
00
22. Управление дополнительным каналом.
Дополнительный канал делает возможным использование штатных устройств
автомобиля, открыва ние багажник а, управление стеклоподъе мниками,
включение подсветки пути в темное время суток фарами автомобиля и т.д.
Для управления дополнительным каналом необходимо нажать и удерживать
кнопку брелока до подачи звукового сигнала брелоком-пейджером (или смены
цвета светодиода на дополнительном брелоке на зеленый) и последующим
нажатием кн. , парковочные огни вспыхнут 2 раза, подтверждая выполнение
команды. Время активации доп. канала программируется (см. таблицу программирования).
23. Аварийная постановка/снятие с охраны.
Если ваш брелок не функционирует или утерян, Вы имеете возможность
14
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
включить или отключить режим охраны при помощи кнопки OVERRIDE. Для этого:
1. Аварийная постановка в охрану:
1) Откройте дверь и включите зажигание.
2) Нажмите кн. OVERRIDE 3 раза.
3) Выключите зажигание (сирена издаст 1 "ЧИРП", габаритные огни
вспыхнут 1 раз).
4) 20 сек спустя система включит режим охраны без запирания дверей.
Внимание! Если Вы воспользовались аварийной постановкой в охрану, система
2. Аварийное снятие с охраны:
Внимание! Если Вы запрограммировали персональный PIN-код, то аварийное
снятие с охраны производится только с помощью этого PIN-кода.
включит 20-ти секундную задержку режима тревог и п ри
срабатывании, давая тем самым возможность воспользоваться
аварийным снятием с охраны не включая режим тревоги.
1) Откройте дверь и включите зажигание.
2) Нажмите кн. OVERRIDE 3 раза.
3) Выключите зажигание (сирена издаст 2 "ЧИРПа", габаритные огни
вспыхнут 2 раза).
4) Режим охраны будет отключен немедленно.
24. Персональный код (PIN код).
Данный код (если он запрограммирован) позволяет владельцу отключить
режим охраны без брелока, а также отключить режим Anti-Hijack на II и III этапах.
PIN код состоит из двух цифр.
Внимание! Заводская установка PIN кода 1:1
1-ая цифра 2-ая цифра
1(х) 1(у)
режима Anti-Hijack, то Вы можете отключить режим охраны, используя PIN код.
Отключение режима охраны с использованием PIN-кода.
Если Ваш брелок не функционирует, или система находится на II и III этапах
Для этого:
1. Откройте дверь и включите зажигание.
2. Нажмите кнопку "OVERRIDE" количество раз равное Х (первой цифре PIN
кода).
3. Выключите зажигание.
4. Снова включите зажигание.
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
15
TOMAHAWK TW-4000
5. Нажмите кнопку "OVERRIDE" количество раз равное Y (второй цифре PIN
кода).
6. Выключите зажигание. Если значение PIN кода введено корректно, то режим
охраны будет отключен.
Внимание! Повторите процедуру в случае неудачного введения PIN кода.
25. Программирование нового PIN кода.
Внимание! Программирование нового PIN кода возможно только если
Для изменения PIN кода необходимо:
1.Выключить зажигание.
2.Нажать кнопку "OVERRIDE" 4 раза.
3.Включить зажигание, сирена издаст 4 "ЧИРПа".
4.Нажать кнопку "OVERRIDE" 1 раз для включения режима программирования
PIN кода.
5.При помощи действующего брелока ввести новое значение первой цифры PIN
кода.
Внимание! Сирена количеством "ЧИРПов" подтвердит новое
6. Нажмите кнопку OVERRIDE 1 раз для включения режима программирования
2-ой цифры PIN кода.
7. При помощи действующего брелока введите новое значение второй цифры PIN
кода.
запрограммировано ”Аварийное отключение системы с помощью
PIN кода” (см. “Таблицу программирования”)
Значение цифры Соответствующая кнопка
1 Нажмите кнопку
2 Нажмите кнопку
3 Нажмите кнопку
4 Нажмите кнопку
значение 1-ой цифры PIN кода.
16
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
Значение цифры Соответствующая кнопка
1 Нажмите кнопку
2 Нажмите кнопку
3 Нажмите кнопку
4 Нажмите кнопку
Внимание! Сирена количеством "ЧИРПов" подтвердит новое значение 2-ой
Внимание! Рекомендуем записать новое значение PIN кода.
цифры PIN кода.
26. Программирование новых брелоков.
В память основного блока можно записать до 4-х брелоков, для этого
необходимо:
1. Выключить зажигание.
2. Нажать кнопку OVERRIDE 7 раз.
3. Включить зажигание. Сирена издаст 7 "ЧИРПов" подтверждая вход в
режим программирования брелоков.
4. Нажать и удерживать одновременно кнопки и нового брелока в
течение 1 сек. После этого произведите эту операцию с другими
брелоками (если это необходимо). Система “ЧИРПами” подтвердит
запись нового брелока в память (1 “ЧИРП” для первого брелока, 2
“ЧИРПа” для второго и т.д.)
Внимание! Если на 4-ом шаге программирования новых брелоков удерживать
Внимание! Все утерянные брелоки будут стерты из памяти системы, поэтому
Внимание! Если в течение 6-ти секунд не совершались действия по
кн. и более 1-ой сек., то брелок-пейджер издаст мелодию, на
дополнительном брелоке светодиод сменит цвет на зеленый и
брелок-пейджер не будет прописан в память системы.
процедуре программирования необходимо подвергнуть все
брелоки, которые Вы собираетесь использовать в будущем.
программированию брелоков, то режим программирования
автоматически выключится.
27. Информация о запрограммированных брелоках.
В целях безопасности в охранном комплексе Tomahawk TW-4000 введена
функция просмотра колличества запрограммированных брелоков. Для
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
17
TOMAHAWK TW-4000
отображения этой информации:
1. Включите зажигание.
2. Нажмите кн. брелока.
3. Количество вспышек светодиода укажет количество уже запрограммированных в систему брелоков.
28. Информация о работоспособности датчиков.
Для проверки работоспособности датчиков включите зажигание и активируйте
датчик, работоспособность которого Вы хотите проверить (например, откройте
дверь). Если датчик исправен светодиод системы начнёт медленно моргать , и
гаснуть при закрытии двери, указывая на работоспособность датчика.
29. Отображение информации на брелоке-пейджере.
Данный охранный комплекс оснащен новой системой оповещения, поэтому
информация о выполнении команды или изменении статуса системы будет
отображаться на всех запрограммированных в память системы брелоках,
находящихся в зоне действия системы.
30. Индикация светодиода системы.
Светодиод системы многофункционален. При помощи сигналов светодиода
Вы можете определить, в каком состоянии сейчас находится охранный комплекс
по таблице:
Режим
Режим охраны
Режим иммобилайзера Горит постоянно
Режим VALET Горит постоянно
1-й и 2-й этап Anti-Hijack
31. Режим программирования функций.
Зажигание выключено Зажигание включено
* * * * * * * * * * *
* * * * * * * * * * *
Для входа в режим программирования выполните следующие действия:
1. Выключите зажигание.
2. Нажмите кнопку “OVERRIDE” 5 раз.
3. Включите зажигание (подтверждение входа в режим
программирования - 5 “ЧИРПов” сирены).
Используйте кнопку “OVERRIDE” для выбора необходимой функции. Каждое
нажатие - переход к следующей функции
Система укажет выбранную функцию “ЧИРПами” сирены:
Короткий “ЧИРП”- 1
18
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
Длинный “ЧИРП” - 5
ПРИМЕР:
7 нажатий кнопки “OVERRIDE” - 1 длинный “ЧИРП” и 2 коротких - выбрана
функция 7.
Номера и описания функций смотри в таблице программирования.
32. Возврат к заводским установкам.
Для того, чтобы вернуться к заводским установкам программируемых
функций:
1. Выключите зажигание.
2. Нажмите кнопку “OVERRIDE” 10 раз.
3. Включите зажигание (подтверждение -10 “ЧИРПов” сирены).
4. Нажмите кнопку “OVERRIDE” 1 раз (подтверждение 1 "ЧИРП" сирены).
5. Нажмите кн. брелока.
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
19
TOMAHAWK TW-4000
Выкл.
Вар. 4
Вар. 4
стекол
Закрывание
стекол
Откр: 2 х 0,8
Закр: 0,8
Откр: 3,6
Откр: 0,8
Вар. 2 Вар. 3
Закр: 3,6
Вкл. Вар. 2 Вар. 3
Закр: 0,8
Выкл. Вкл. Вкл. Вкл.
Вар. 1
Закрывание
Вежливая
подсветка
Выкл. Вкл. Вкл. Вкл.
Вежливая
подсветка
30 Вкл./выкл.
10
НР НР НР
0,8
Вкл. Выкл. Выкл. Выкл.
VI. Таблица программирования
Функция Кнопка Кнопка Кнопка Кнопка
Аварийное отключение системы с
Длина импульса открывания/закрывания
Функция безопасного вождения
Учет задержки салонного освещения или
центрального замка (сек.)
задержка постановки в охрану
помощью PIN-кода
Запирание дверей при автоматической
постановке в охрану
Автоперепостановка в охрану
Вежливая подсветка или
Сирена или клаксон Сирена Вар. 2 Клаксон Клаксон
Длительность импульса
закрывание стекол (синий провод)
Тип блокировки двигателя НЗ
дополнительного канала (сек.)
20
1 раз
2 раза
3 раза
4 раза
5 раз
6 раз
7 раз
8 раз
9 раз
Кол-во
OVERRIDE
нажатий кн.
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
10 раз
Примечание.
Заводские установки в таблице подчеркнуты.
TOMAHAWK TW-4000
Описание программируемых функций системы.
1. Длина импульса активации центрального замка:
1) Закрывающий импульс - 0,8 сек., открывающий импульс - 0,8 сек
2) Закрывающий импульс - 3,6 сек., открывающий импульс - 3,6 сек
3) Закрывающий импульс - 0,8 сек., открывающий импульс - двойной по
0,8 сек.
4) Закрывающий импульс - 30 сек., открывающий импульс - 0,8 сек.
2. Функция безопасного вождения:
1) Двери закрываются при включении зажигания, открываются при
выключении
2) Двери закрываются через 10 сек. после включения зажигания,
открываются при выключении
3) Двери не закрываются при включении зажигания, открываются при
выключении
4) Двери не закрывыются при включении зажигания, и не открываются
при выключении
3. Учет задержки салонного освещения или задержка постановки в охрану:
1) Учет задержки салонного освещения включен
2) Учет задержки салонного освещения выключен
3) Задержка постановки в охрану 30 сек.
4) Задержка постановки в охрану 45 сек.
4. Запирание дверей при автоматической постановке в охрану:
1) Двери не закрываются
2) Двери закрываются
3) Двери закрываются
4) Двери закрываются
5. Аварийное отключение системы с помощью PIN-кода:
1) Аварийное отключение системы без PIN-кода
2) Аварийное отключение системы только с помощью PIN-кода
3) Аварийное отключение системы только с помощью PIN-кода
4) Аварийное отключение системы только с помощью PIN-кода
6. Вежливая подсветка или закрывание стекол (синий провод):
1) Вежливая подсветка. Импульс длительностью 20 сек. появляется при
снятии с охраны
2) Вежливая подсветка. Импульс длительностью 30 сек. появляется при
снятии с охраны
3) Закрывание стекол. Импульс длительностью 20 сек. появляется при
постановке в охрану
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
21
TOMAHAWK TW-4000
4) Закрывание стекол. Импульс длительностью 30 сек появляется при
постановке в охрану
7. Автоперепостановка в охрану:
1) Автоперепостановка включена
2) Автоперепостановка выключена
3) Автоперепостановка выключена
4) Автоперепостановка выключена
8. Сирена или клаксон:
1) Сирена
2) Сирена вкл. при постановке в охрану, выкл. при снятии с охраны
3) Клаксон
4) Клаксон
9. Длительность импульса дополнительного канала (сек.)
1) 0,8
2) 10
3) 30
4) Вкл./выкл.
10. Тип блокировки двигателя:
1) Нормально замкнутая
2) Нормально разомкнутая
3) Нормально разомкнутая
4) Нормально разомкнутая
22
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
Руководство по установке.
I. Основные принципы установки.
Охранный комплекс Tomahawk TW-4000 имеет классическую схему
подключения. Прежде всего, перед началом инсталяции отключите бортовое
питание а/м (отсоедините "-" клемму аккумулятора). Для выбора мест установки
блоков охранной системы руководствуйтесь следующими принципами:
-Скрытность установки.
-Отсутствие вблизи блоков источников выделения тепла и влаги.
-Предусмотрите минимальное влияние друг на друга штатной
электроники и блоков сигнализации.
Внимание! Излучающая антенна должна быть установлена вдали от блоков
управления сигнализации и а/м. Старайтесь при установке
минимизировать длину проводов.
II. Выбор расположения основных блоков

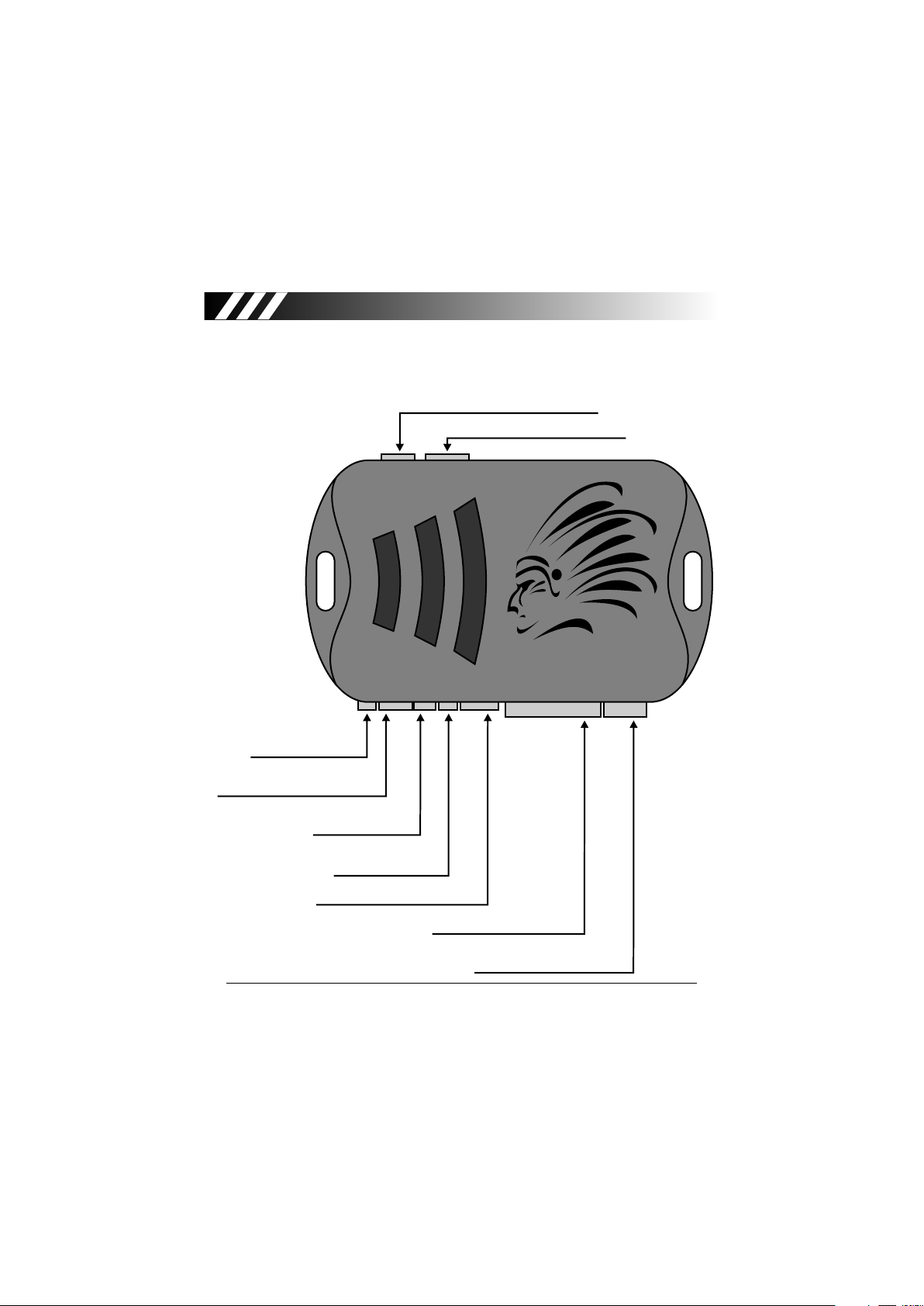

1. Электронный блок управления сигнализации устанавливается внутри салона
а/м. Приемно-передающую "RF" антенну системного блока для получения
мак сим ал ь но й дал ьн о ст и дей ст в ия н еобходи мо р а сп оло жи ть
максимально высоко, не соприкасать с металлическими предметами,
жгутами электропроводки.
2. Сирена устанавливается в моторном отсеке, в недоступном месте, если Вы
используете автономную сирену, обеспечьте доступ к скважине сервисного
ключа. Сирена должна быть установлена рупором вниз, это исключит
попадание влаги. Места соединений проводов лучше спланировать
внутри салона для меньшего окисления.
3. Все сильноточные цепи (питание, габаритные огни, центральный замок и т.д.)
должны быть защищены плавкими предохранителями соответствующего
номинала.
4. Триггеры капота, багажника врезаются в защищенные от влаги места,
недоступные при закрытом капоте, багажнике. Периодически триггеры
необходимо смазывать во избежание заедания и коррозии.
5. Датчик удара устанавливается в салоне, идеальным можно считать центр а/ м,
крепится к металлу кузова саморезами или приклеивается.
6. Дополнительные датчики устанавливаются в местах, обеспечивающих
наилучшее качество работы.
7. Контакты в местах разрывов цепей зажигания, стартера и т.д. рекомендуется
пропаять.
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
23
TOMAHAWK TW-4000
III. Подключение системы.
Основной разъем 14 PIN.
1. Красный провод - питание системы (подсоедините к "+" клеммы
аккумуляторной батареи через предохранитель 15А).
2. Зелено-черный провод - выход "+" контактов реле габаритных огней
(подсоединение через предохранитель 7.5А).
3. Черный провод - питание "-" системы (обеспечьте прочный, уверенный
контакт).
4. Зелено-желтый провод - выход "+" контактов реле габаритных огней
(подсоединение через предохранитель 7.5А).
5. Синий провод - выход "-" управление вежливой подсветкой или управление
стеклоподъемниками (300мА мах).
6. Желтый провод - вход "+" от замка зажигания.
7. Черно-желтый провод - выход "-" управление на реле блокировки
(выход программируется, 300мА мах).
8. Серый провод - выход "+" управление сиреной или штатным клаксоном
(1,5А мах, программируется).
9. Оранжево-фиолетовый провод - провод ручного тормоза. Присоединение
к "-" выключателя ручного тормоза. Если Вы не желаете, чтобы система
контролировала данный датчик подключите его на массу.
10. Желто-черный провод - выход "-" дополнительного канала, появляется при
активации с брелока (300мА мах, программируется).
11. Сине-красный провод - вход "+" триггеров дверей.
12. Сине-черный провод - вход "-" триггеров дверей.
13. Оранжево-белый провод - вход "-" триггера багажника.
14. Оранжево-серый провод - вход "-"триггера капота.
Разъем 6 PIN.
(встроенные реле центрального замка)
1. Синий провод - центральный контакт реле отпирания центрального замка.
2. Зеленый провод - центральный контакт реле запирания центрального замка.
3. Черно-красный провод - нормальноразомкнутый контакт реле отпирания
центрального замка.
4. Черно-красный провод - нормальноразомкнутый контакт реле запирания
центрального замка.
5. Сине-черный провод - нормальнозамкнутый контакт реле отпирания
центрального замка.
6. Зелено-черный провод - нормальнозамкнутый контакт реле запирания
центрального замка.
24
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
Разъем датчика удара 4 PIN.
1. Питание датчика "+12В".
2. Питание датчика “-”.
3. Вход "-" предупредительной зоны.
4. Вход "-" основной зоны.
Разъем дополнительного датчика 4 PIN.
1. Питание датчика "+12В".
2. Питание датчика “-”.
3. Вход "-" предупредительной зоны.
4. Вход "-" основной зоны.
Разъем кнопки OVERRIDE 2 PIN.
Разъем 2 PIN - разъем для подключения кнопки OVERRIDE.
Разъем светодиода 2 PIN.
Разъем 2 PIN - разъем для подключения светодиода.
Разъем приемо-передающей антенны 4 PIN.
Разъем 4 PIN - разъем для подключения антенны.
Разъем для подключения GSM/GPS модуля 3 PIN.
Разъем 3 PIN - для подключения GSM/GPS модуля.
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
25
IV. Схемы подключения
Разъем GSM/GPS
модуля 3 PIN
Разъем приемо-
передающей антенны 4 PIN
светодиода 2 PIN
TOMAHAWK TW-4000
Разъем 3 PIN
не используется
Разъем датчика удара 4 PIN
®
TOMAHAWK
Разъем
26
Разъем кнопки
“OVERRIDE” 2 PIN
Разъем датчика удара 4 PIN
Основной разъем 14 PIN
Разъем подключения
Рис. 4
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
центрального замка 6 PIN
TOMAHAWK TW-4000
Синий
Зеленый
Черно-красный
Сине-черный
Зелено-черный
Красный
Зелено-черный
Черный
Зелено-желтый
Синий
Желтый
Черно-красный выход “-” 300mA max
Серый выход “+” 1,5A max
Оранжево-фиолетовый
Желто-черный
Сине-красный вход “+” датчиков дверей
Сине-черный вход “-” датчиков дверей
Оранжево-белый вход “-” датчика багажника
Оранжево-серый вход “-” датчика капота
Датчик
удара
Кнопка “Override”
10А
10А
UNLOCK COM
LOCK COM
UNLOCK NO
LOCK NO
UNLOCK NC
LOCK NC
15А
7,5А
На габаритные огни; “+”
7,5А
На габаритные огни; “+”
Салонное освещение или поднятие стекол; “-” 300мА
Вход от замка зажигания
“+”
Датчик ручного тормоза; "-"
Доп. канал; выход “-” 300мА
аккумуляторной
+12В от
батареи
Двери
+12В
Двери
Багажник
Капот
Блокировка
двигателя
Светодиод
Приемо-
передающая
антенна
Разъем для подключения
GSM/GPS модуля
Разъем не используется
Разъем для подключения
дополнительного датчика
Схема 1
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
27
TOMAHAWK TW-4000
Подключение дополнительного электропривода
87A
NC
30 COM
NO
87
87A
NC
30 COM
NO
87
Время упр. 0.8 сек.
Сине-черный
Синий
Черно-красный
Зелено-черный
Зеленый
Черно-красный
Схема 2
Позитивное управление Ц.З.
Время упр. 0.8 сек.
87A
87
87A
87
NC
30 COM
NO
NC
30 COM
NO
Сине-черный
Синий
Черно-красный
Зелено-черный
Зеленый
Черно-красный
Открывание
Закрывание
Пр 15А +12В
Блок центрального
замка
Пр 1 - 3А
+12В
28
Схема 3
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
87A
87
87A
87
NC
30 COM
NO
NC
30 COM
NO
TOMAHAWK TW-4000
Негативное управление Ц.З.
Время упр. 0.8 сек.
Сине-черный
Синий
Черно-красный
Зелено-черный
Зеленый
Черно-красный
Схема 4
Блок центрального
Открывание
Закрывание
замка
Пр 1 - 3А
-12В
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
29
TOMAHAWK TW-4000
Подключение вежливой подсветки.
Если Ваш автомобиль не имеет функции вежливой подсветки, то при помощи
Tamahawk TW-4000 возможно подключение этой сервисной функции.
Синий провод
+12V
Организация вежливой подсветки.
86
85
87 87а
30
Вариант 1
Синий провод
+12V
Вариант 2
Синий провод
+12V
86
87 87а
85
+12V
86
87 87а
85
30
30
Схема №5
+12V
Штатный блок
вежливой подсветки
30
Схема №6
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
Подключение блокировки двигателя.
Охранный комплекс Tomahawk TW-4000 имеет программируемый выход
управления реле блокировки, что позволяет из нормально замкнутой блокировки
стартера получить нормальноразомкнутый вариант блокировки, в связи с этим
меняется и схема подключения.
Блокировка двигателя.
Вариант 1
Нормально замкнутая блокировка.
Черный провод
с желтой полосой
Желтый провод
86
87 87а
85
30
Реле блокировки
Вариант 2
Нормально разомкнутая блокировка.
Черный провод
с желтой полосой
Желтый провод
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
86
87 87а
85
30
Реле блокировки
Схема №7
Бензонасос, коммутатор,
катушка зажигания,
стартер и т.д.
Бензонасос, коммутатор,
катушка зажигания,
стартер и т.д.
31
TOMAHAWK TW-4000
Подключение штатного клаксона.
Tomahawk TW-4000 допускает подключение как обычной сирены, так и
штатного клаксона, вариант использования звукового оповещающего устройства
выбирается программно (см. таблицу программируемые функции).
Если Вы решили использовать штатный клаксон, то система подключения указана
ниже.
Подключение штатного клаксона.
На штатную кнопку
включения клаксона
Серый провод
Внимание! Обязательно используйте сокет с защищающим диодом.
86
87 87а
85
30
Схема №8
Штатный
клаксон
+12V
32
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
TOMAHAWK TW-4000
V. Технические данные.
Наминальное напряжение +12В
Ток потребления при выкл. зажигании 16мА
Рабочая частота 434 МГц
Тип модуляции FM (частотная)
Дальность действия*:
от брелока-пейджера к сигнализации до 1000 м
от сигнализации к брелоку-пейджеру до 1000 м
* - Указана дальность при условии отсутсвия помех. На нее оказывают влияние многие
факторы, такие как здания, деревья, линии электропередач, взаимное расположение
автомобиля и брелока-пейджера, погодные условия и многое другое.
Допускаемый ток:
Цепь питания красный провод 15А
(ограничен предохранителем)
Цепь контактов реле управления
центральным замком 15А
(ограничен предохранителем)
Контакты выносного реле блокировки 30А
Выход питания сирены "+” 1.5А
(серый провод)
Выход дополнительного канала "-" 300мА
(программируется,
желто-черный провод)
Выход питания габаритных огней "+" 7.5А
(зелено-черный провод,
зелено-желтый провод)
Выход управления вежливой подсветкой
или стеклоподъемниками "-” 300мА
(программируется, синий провод)
Выход управления реле блокировки "-” 300мА
(Программируется,
черно-желтый провод)
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
33
TOMAHAWK TW-4000
Временные выдержки:
Выход дополнительного канала "-" Программируется:
(желто-черный) 0,8 сек.
Длительность управления центральным замком Программируется:
Выход на сирену/клаксон Программируется
(серый провод)
VI. Комплектация
Центральный модуль.
Брелок-пейджер.
Брелок стандартного типа.
Датчик удара.
Светодиод.
Антенна.
Жгуты для подключения центрального блока, центрального замка, антенны.
Концевой выключатель кнопочного типа.
Инструкция.
Упаковочная коробка.
10 сек.
30 сек.
Вкл./выкл.
0,8 сек.
3,6 сек.
30 сек.
МЕ-83
Устройство соответствует климатическим требованиям по ГОСТ 15150
Устройство соответствует по электромагнитной совместимости требованиям
34
исполнения УХЛ2 (размещение внутри закрытого салона).
ГОСТ Р 50789-95.
Подробнее об автосигнализации TOMAHAWK TW-4000 на сайте http://intorg.ru
Loading...
