Tomahawk D-900 User Manual [ru]

Оглавление

Руководство пользователя.

1. Комплектация 3

2. Функциональные возможности системы 3

3. Брелоки дистанционного управления 5

4. Индикация LCD 6

5. Функции системы, выполняемые с брелока 9

6. Постановка в охрану 10

7. Постановка в охрану с отключением сирены 10

8. Автопостановка в охрану 10

9. Автоперепостановка в охрану 11

10. Режим иммобилайзера 11

11. Функция безопасного вождения 11

12. Снятие с охраны 11

13. Двушаговое открывание центрального замка / 3-й доп. канал 12

14. Двушаговое отключение режима охраны 12

15. Отпирание / запирание дверей при заведенном двигателе 12

16. Подготовка к дистанционному запуску двигателя 12

17. Дистанционный запуск двигателя 13

18. Дистанционное глушение двигателя 13

19. Прогрев двигателя по заданной температуре 13

20. Автоматический почасовой запуск двигателя 14

21. Турботаймер 15

22. Дистанционный опрос состояния 15

23. Дистанционное отключение датчика удара 15

24. Дистанционное открывание багажника / 1-й доп. канал 16

25. 2-й дополнительный канал 16

26. Функция “вызов водителя” 16

27. Поиск автомобиля 16

28. Режим тревоги 17

29. Режим “паника” 17

30. Режим “Valet” 17

31. Режим “Anti-hijack” 18

32. Защита от ложных срабатываний 18

33. Аварийная постановка / снятие с охраны 19

34. Функции, выполняемые при помощи кнопки “OVERRIDE” 19

35. Режим работы светодиодного индикатора 20

36. Функции брелока-пейджера 21

37. Замена батареи питания брелока-пейджера 22

38. Программирование дополнительных брелоков 22

39. Информация о работоспособности датчиков 22

40. Режим экономии энергии батареи питания 23

41. Режим программирования функций 23

42. Таблица программируемых функций 24

43. Описание программируемых функций 25

44. Возврат к заводским установкам 27

Инструкция по установке.

1. Основные принципы установки 28

2. Выбор места расположения основных блоков 28

3. Подключение проводов силового разъема 29

4. Подключение проводов разъема центрального замка 29

5. Подключение проводов основного разъема 29

6. Подключение устройств к основному блоку 30

7. Выбор механической или автоматической коробки передач 31

8. Подключение центрального замка 31

9. Настройка датчика удара 31

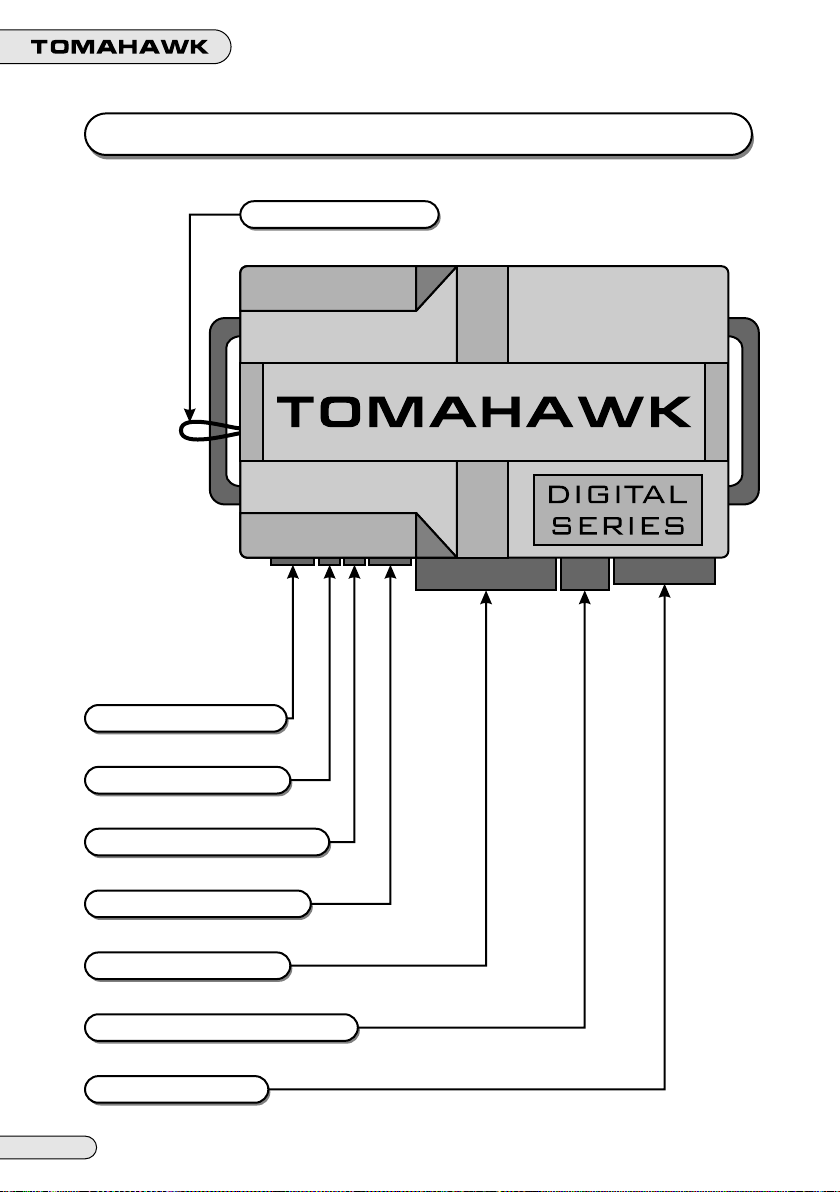

10. Основная схема подключения 32

11. Схема подключения силового разъема 33

12. Схема подключения основного разъема 33

13. Схемы подключения центрального замка 34

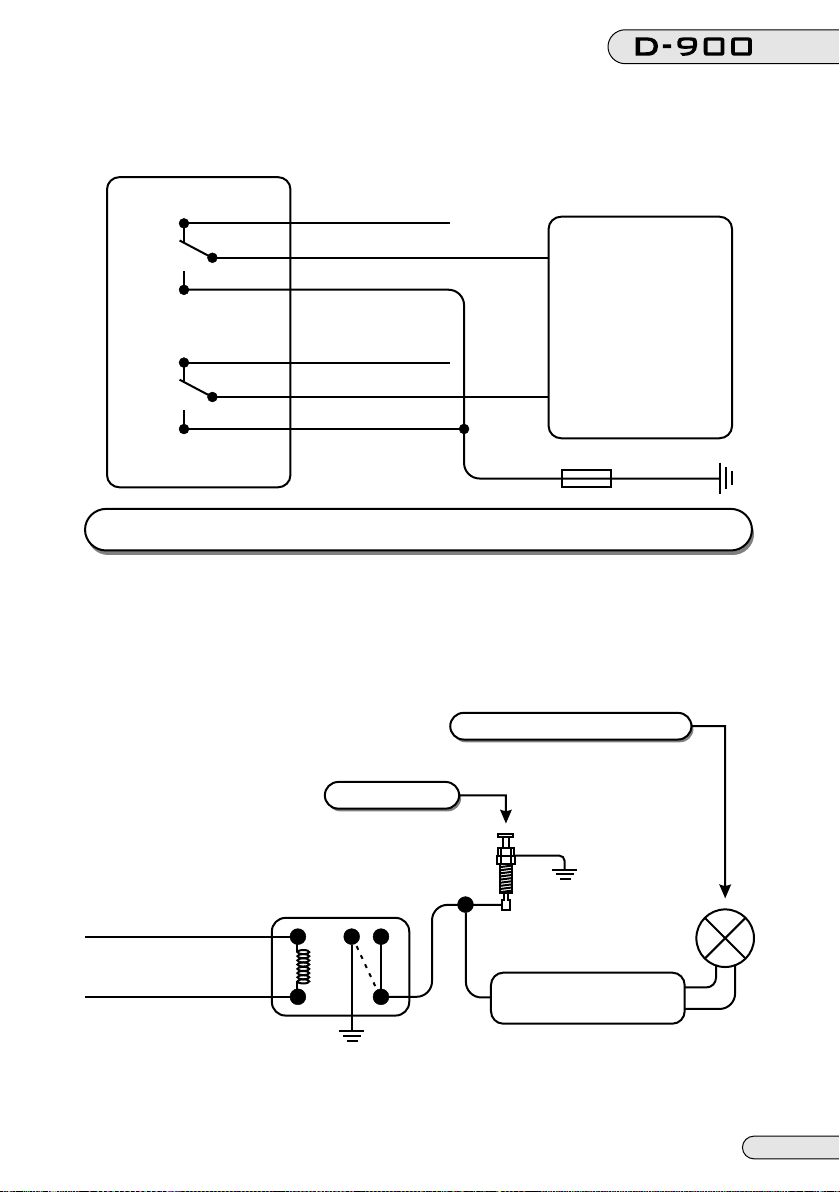

14. Схемы подключения вежливой подсветки 35

15. Схемы подключения стояночного тормоза 37

16. Схема подключения штатного клаксона 37

17. Схема подключения блокировки стартера 38

18. Схемы подключения дополнительной блокировки двигателя 38

19. Технические данные 39

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1. Комплектация

1. Основной модуль

2. Брелок-пейджер с LCD

3. Брелок стандартного типа, влагозащищенный (дополнительный)

4. Двухуровневый датчик удара

5. Приемопередающая антенна

6. Дополнительный датчик температуры

7. Светодиод

8. Кнопка “OVERRIDE”

9. Кнопка “Anti-hijack”

10. Реле блокировки двигателя

11. Концевой выключатель кнопочного типа

12. Провода для подключения основного модуля, центрального замка, датчика удара, антенны, реле блокировки

13. Руководство пользователя и инструкция по установке

14. Упаковочная коробка

2. Функциональные возможности системы

Антиграббер Антисканер Обратная связь Охрана дверей, капота, багажника и системы зажигания Блокировка двигателя Дополнительная программируемая блокировка двигателя Встроенный иммобилайзер Аварийная постановка в охрану Аварийное снятие с охраны Тихая постановка/снятие с охраны Автоматическая постановка в охрану Автоматическая перепостановка в охрану Двушаговое отключение режима охраны Двухуровневый датчик удара Встроенный центральный замок Программируемый импульс центрального замка Двушаговое открывание центрального замка Управление центральным замком при заведенном двигателе Встроенное реле парковочных огней 3 дополнительных канала (1 программируемый, 1 силовой) Учет задержки салонного освещения Функция вежливой подсветки Датчик температуры Дополнительный датчик температуры Возможность подключения системы "комфорт” Возможность подключения штатного клаксона Обход неисправной зоны Защита от ложных срабатываний Память состояния Память о срабатывании

Индикация статуса системы светодиодным индикатором Режим "Паника” Режим "Valet” Режим "Anti-Hijack” Режим "тихой" охраны Дистанционное выключение/включение сирены Дистанционное позонное отключение датчика удара Программируемые брелоки Брелок-пейджер с LCD Визуальное и звуковое подтверждение выполняемых функций Визуальная индикация всех сработавших триггеров и состояния системы Подсветка LCD Встроенные часы Встроенный таймер Встроенный будильник Индикация уровня заряда батареи питания Режим вибрации Режим экономии энергии батареи питания Контроль зоны действия брелока-пейджера Функция "Вызов водителя” Функция безопасного вождения Поиск/тихий поиск автомобиля Дистанционное открывание багажника Функция предупреждения о не закрытой двери во время движения Контроль температуры в салоне а/м Защищенный дистанционный запуск/глушение двигателя Почасовой автоматический запуск двигателя Автоматический прогрев двигателя по заданной температуре Возможность подключения функции запуска на а/м с автоматической или механической коробкой передач Возможность подключения функции запуска на а/м с бензиновым или дизельным двигателем Турботаймер

3. Брелоки дистанционного управления

crystal display - жидкокристаллический дисплей) отображает информацию о состоянии а/м при помощи пиктограмм (иконок). И брелок стандартного типа влагозащищенный (дополнительный).

Охранная система комплектуется двумя типами брелоков. Брелок с LCD (Liquid

Брелок с LCD представляет собой миниатюрный приемопередатчик, работающий от

батареи типа ААА- 1.5 В, срок службы которой зависит от условий эксплуатации.

Не забывайте заблаговременно менять элемент питания!

Брелок имеет пять кнопок управления: кн. [ ], кн. [ ], кн. [ ], кн.[ ] и кн. [ ]. При нажатии одной кнопки или комбинации кнопок встроенный процессор формирует закодированную команду для ее выполнения основным блоком. Каждый следующий код не похож на предыдущий (антиграббер). После выполнения команды основной блок посылает сообщение о выполнении на тот же брелок, с которого была послана команда. Информация о состоянии автомобиля отображается в виде картинок “иконок”.

4. Индикация LCD

Режим охраны Режим тихой охраны

Центральный замок открыт

Багажник открыт

Дверь открыта

Двигатель заведен

Центральный замок закрыт

Капот открыт

Вспышки парковочных огней

Индикация работы приемопередатчика

Срабатывание предупредительной зоны датчика удара

Срабатывание основной зоны датчика удара

Предупредительная зона датчика удара отключена

Датчик удара отключен

Ручной тормоз выключен

Вызов водителя

Прогрев двигателя по заданной температуре

Экономичный режим

Режим "Valet"

Режим почасового запуска двигателя

Уровень заряда батареи

Режим "Anti-hijack"

Виброрежим

×àñû

Будильник включен

Таймер включен

Единицы измерения температуры

5. Функции системы, выполняемые с брелока

Сочетание

кнопок

2ñ

Выполняемая функция

Постановка / снятие с охраны / закрывание / открывание Ц.З.

Отключение датчика удара

Вкл. / выкл. сирены

Двушаговое отпирание / 3-й доп. канал

Проверка состояния системы

Дистанционный запуск / глушение двигателя

Прогрев двигателя по заданной температуре

Почасовой автоматический запуск двигателя

Открывание багажника / 1-й доп. канал

2-й доп. канал

Поиск автомобиля

Паника

Включение режима “Anti-hijack”

Примечание

Зажигание выкл.

Зажигание вкл.

Зажигание выкл.

Зажигание вкл.

Отключение режима “Anti-hijack”

+ +

- нажать кнопки одновременно

- нажать и удерживать кнопку в течение 2-х сек.

2ñ

Включение режима “VALET”

2ñ

Выключение режима “VALET”

Включение / выключение виброзвонка

Включение / выключение режима экономии энергии батареи питания

Не в охране

6. Постановка в охрану

Для того чтобы включить режим охраны необходимо нажать кнопку . Парковочные

огни вспыхнут 1 раз, сирена издаст 1 “ЧИРП”, подтверждая вход в режим охраны, двери закроются.

Индикация LCD:

Внимание!

Если у Вас запрограммирована функция иммобилайзера, будьте внимательны при постановке в охрану. Если Вы услышите не 1, а 2 “ЧИРПа”, это означает, что Вы отключили иммобилайзер. Повторное нажатие включит режим охраны. Всегда проверяйте состояние системы на дисплее.

Внимание!

В случае, если при постановке в охрану сирена издаст 4 “ЧИРПа” и парковочные огни вспыхнут 4 раза, это означает, что система обнаружила и отключила неисправную зону охраны (открыта дверь, капот или багажник). Система автоматически возьмет под охрану эту зону, как только она будет исправлена (дверь, капот, багажник будут закрыты).

7. Постановка в охрану с отключением сирены

Для того чтобы включить режим охраны с отключением звуковых оповещений сирены (все сообщения и подтверждения посылаются системой только на брелок с LCD) необходимо нажать кнопку один раз. Парковочные огни вспыхнут 1 раз, подтверждая вход в режим охраны, двери закроются.

Индикация LCD:

Примечание.

Также Вы можете включать и выключать этот режим в то время, когда а/м находится в

режиме охраны нажатием кнопки .

8. Автопостановка в охрану

Если функция автопостановки запрограммирована (см. таблицу программируемых функций), то после выключения зажигания и закрытия всех дверей а/м система оповестит владельца 1 “ЧИРПом”, и через 10 сек. включит режим охраны.

Индикация LCD:

Внимание!

Запирание дверей при автопостановке в охрану программируется.

9. Автоперепостановка в охрану

Если Вы отключили режим охраны, или это произошло случайно, то в течение 30-ти секунд система автоматически вернется в режим охраны при условии, что Вы не открывали дверь.

10. Режим иммобилайзера

Если данная функция запрограммирована, то режим иммобилайзера включается автоматически спустя 30 сек. после выключения зажигания и включает блокировку двигателя. О включенном режиме иммобилайзера будет сигнализировать светодиод системы при включенном зажигании.

Для отключения режима иммобилайзера нажмите кнопку , блокировка двигателя отключится, светодиод погаснет.

Внимание!

Аварийное отключение иммобилайзера:

1.Выключите зажигание.

2.Нажмите кнопку “OVERRIDE”1 раз.

11. Функция безопасного вождения

Если данная функция активирована, то система автоматически запирает двери а/м после включения зажигания и отпирает при выключении зажигания.

Внимание!

Если после включения зажигания в течение 10 сек. двери автомобиля открывались, то

автоматическое запирание дверей отключается.

12. Снятие с охраны

Для того чтобы снять автомобиль с охраны необходимо нажать кнопку 1 раз. Парковочные огни вспыхнут 2 раза, сирена издаст 2 “ЧИРПа” (если система не находится в режиме охраны с отключенной сиреной), двери откроются, вежливая подсветка салона включится (если подключено).

Внимание!

Если при отключении режима охраны, сирена издаст 4 “ЧИРПа”, значит какой-либо

датчик срабатывал.

13. Двушаговое открывание центрального замка / 3-й доп. канал.

Внимание!

Эти функции недоступны одновременно. Воспользуйтесь таблицей программирова-

ния для выбора одной из них.

Если выбрана функция двушагового открывания дверей, то:

При снятии а/м с охраны нажмите кнопку , водительская дверь откроется, нажмите и удерживайте эту кнопку для отпирания остальных дверей а/м.

Если выбрана функция дополнительного канала, то для его активации необходимо нажать и удержать кнопку .

Внимание!

Эти функции требуют дополнительного подключения при установке.

14. Двушаговое отключение режима охраны

Если охранная система находится в режиме тревоги, т.е. сирена работает, парковочные огни вспыхивают, то первое нажатие кнопки возвращает систему в состояние “покоя” (режим охраны), и только повторное нажатие отключает режим охраны.

15. Отпирание / запирание дверей при заведенном двигателе

Когда зажигание автомобиля включено, Вы можете управлять центральным замком автомобиля при помощи кнопки .

16. Подготовка к дистанционному запуску двигателя

Для обеспечения возможности дистанционного запуска двигателя на автомобилях оснащенных механической коробкой передач необходимо разрезать перемычку на блоке системы (см. общую схему подключения). А также перед каждым выходом из автомобиля проводить процедуру подготовки к последующему дистанционному запуску.

Перед тем как заглушить двигатель переведите рычаг переключения передач в

нейтральное положение и выполните следующие шаги:

1. Активируйте стояночный тормоз (двигатель должен быть заведен);

2. Нажмите кнопку ;

3. Индикация LCD:

4. Выключите зажигание (двигатель продолжит работать);

5. В течение 30 сек. откройте дверь, выйдите из автомобиля и закройте дверь.

Если все шаги выполнены правильно, система автоматически заглушит двигатель, активирует режим охраны и закроет двери.
