Tomahawk CL-700 User Manual [ru]

123

4

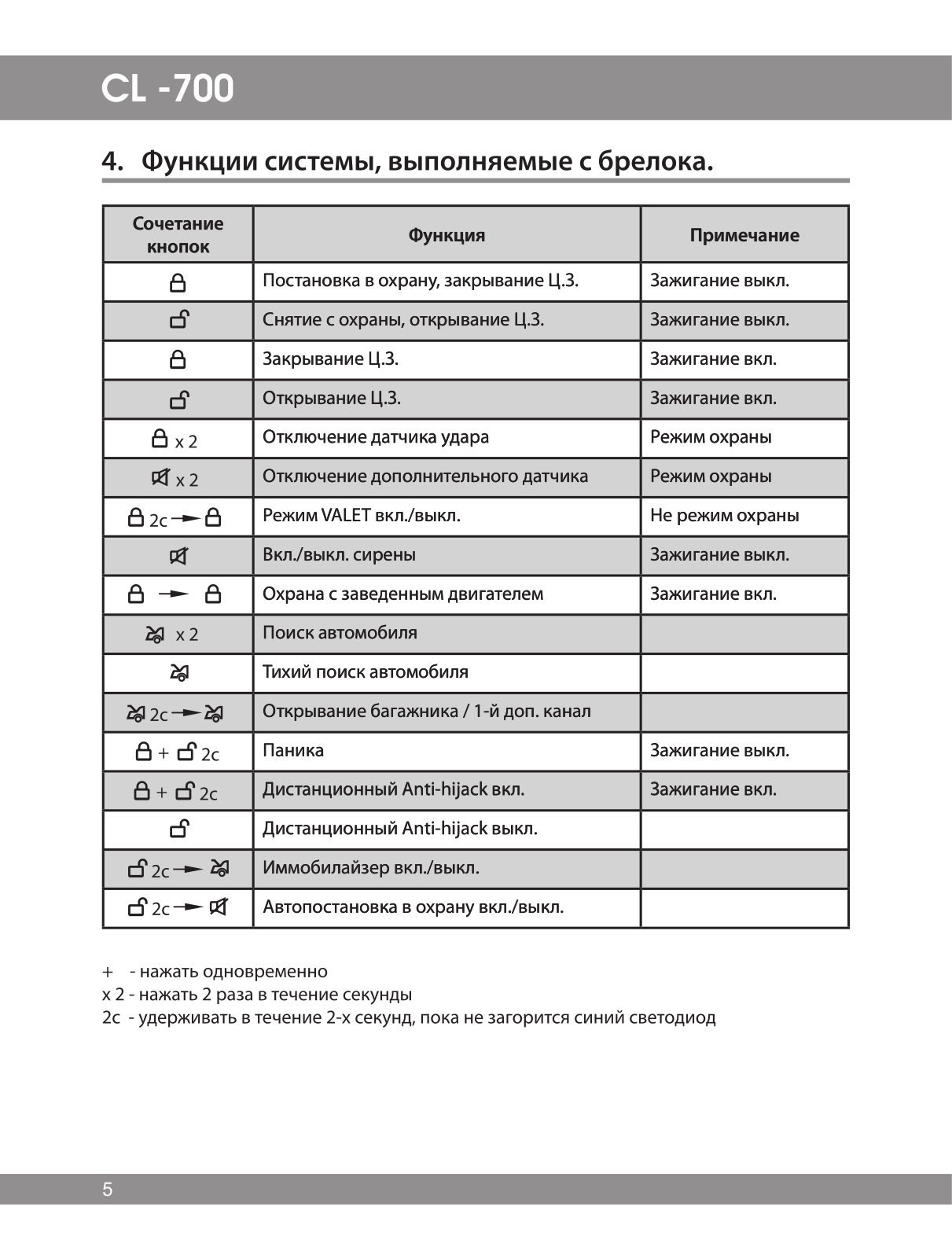

Сочетание

кнопок

Функция Примечание

Постановка в охрану, закрывание Ц.З. Зажигание выкл.

Снятие с охраны, открывание Ц.З. Зажигание выкл.

Закрывание Ц.З. Зажигание вкл.

Открывание Ц.З. Зажигание вкл.

Отключение датчика удара Режим охраны

Отключение дополнительного датчика Режим охраны

Режим VALET вкл./выкл. Не режим охраны

Вкл./выкл. сирены Зажигание выкл.

Охрана с заведенным двигателем Зажигание вкл.

Поиск автомобиля

Тихий поиск автомобиля

Открывание багажника / 1-й доп. канал

Паника Зажигание выкл.

Дистанционный Anti-hijack вкл. Зажигание вкл.

Дистанционный Anti-hijack выкл.

Иммобилайзер вкл./выкл.

Автопостановка в охрану вкл./выкл.

5

6789101112

13

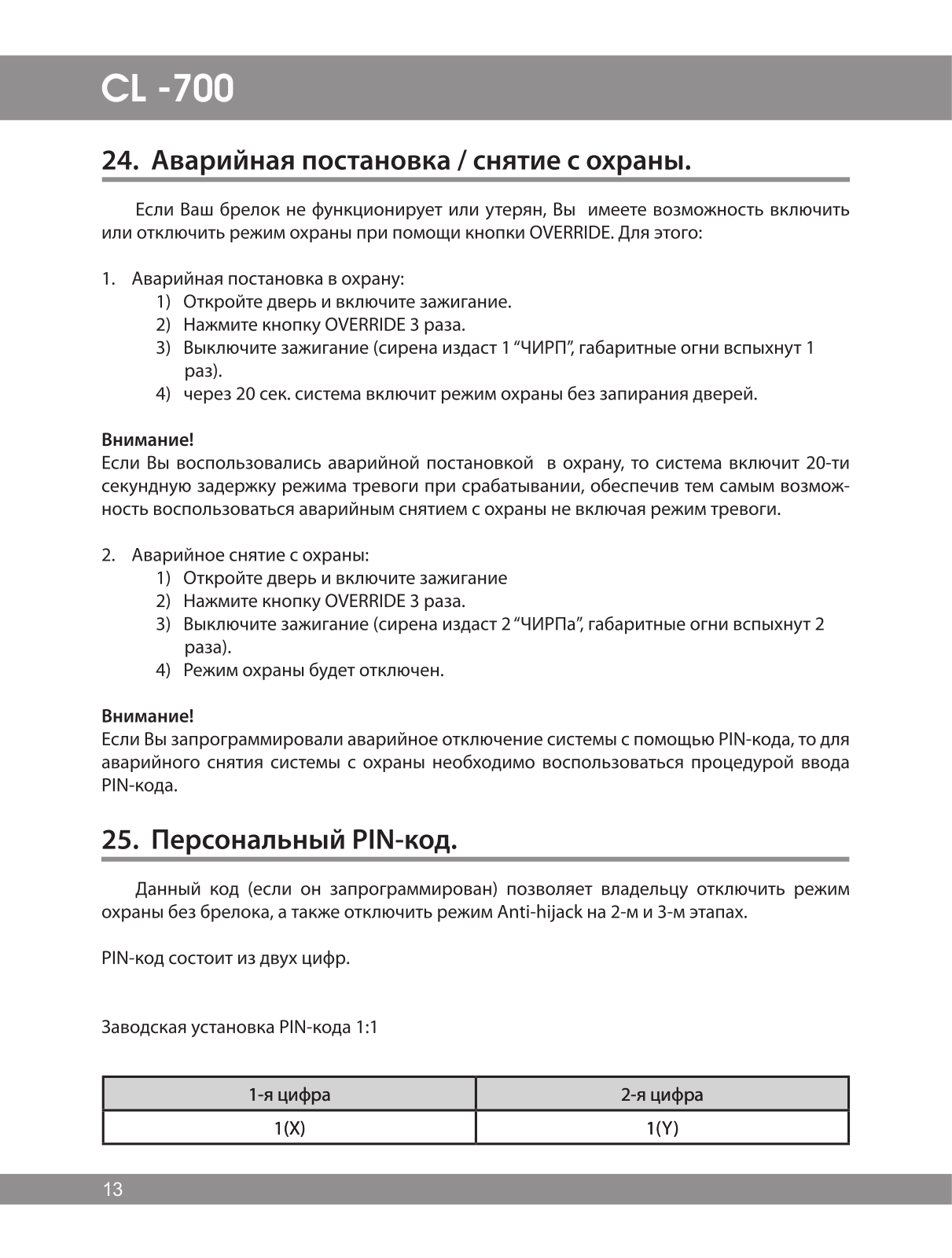

1-я цифра 2-я цифра

1(X) 1(Y)

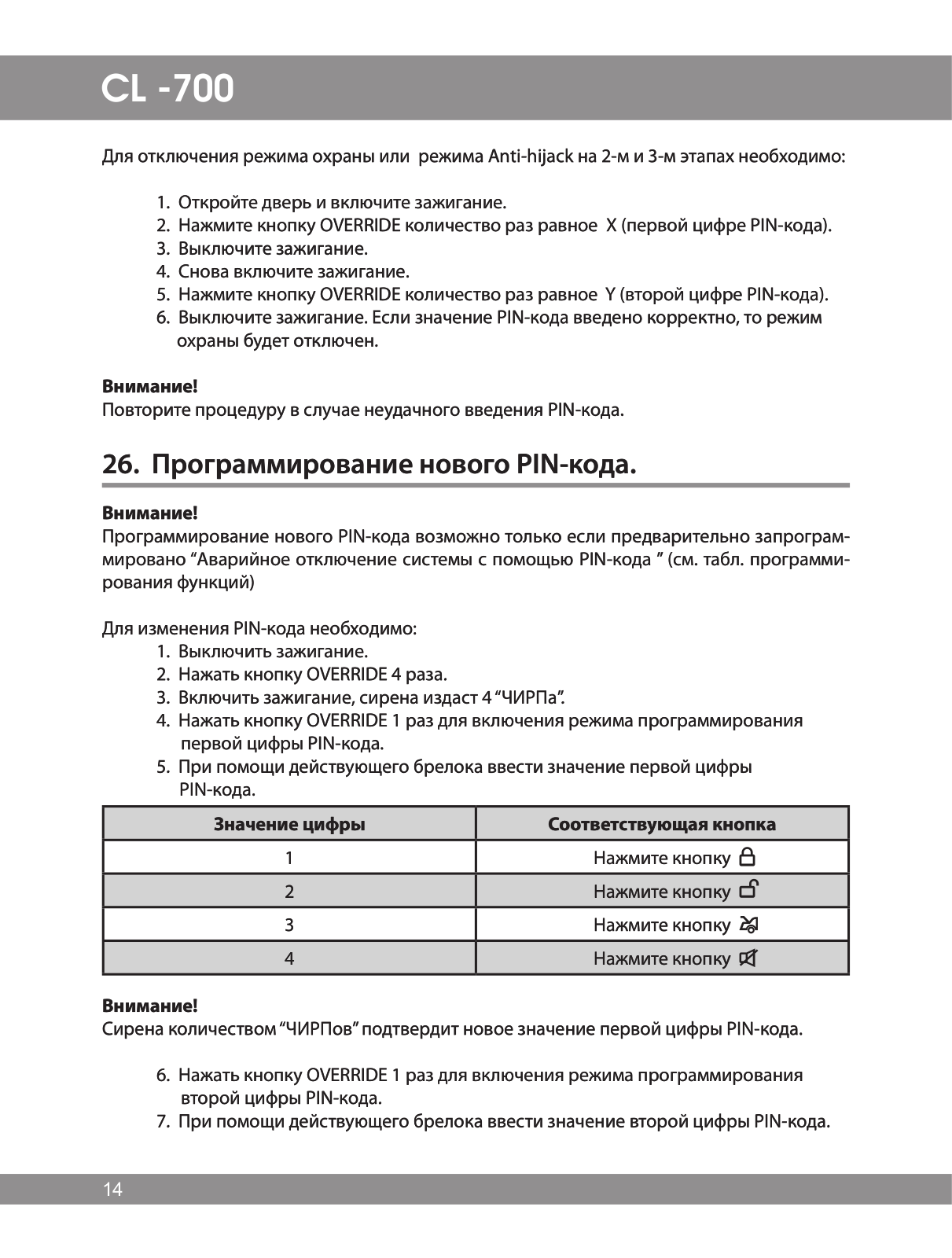

Для отключения режима охраны или режима Anti-hijack на 2-м и 3-м этапах необходимо:

1. Откройте дверь и включите зажигание.

2. Нажмите кнопку OVERRIDE количество раз равное Х (первой цифре PIN-кода).

3. Выключите зажигание.

4. Снова включите зажигание.

5. Нажмите кнопку OVERRIDE количество раз равное Y (второй цифре PIN-кода).

6. Выключите зажигание. Если значение PIN-кода введено корректно, то режим
охраны будет отключен.

Внимание!

Повторите процедуру в случае неудачного введения PIN-кода.

26. Программирование нового PIN-кода.

Внимание!

Программирование нового PIN-кода возможно только если предварительно запрограм­мировано “Аварийное отключение системы с помощью PIN-кода ” (см. табл. программи­рования функций)

Для изменения PIN-кода необходимо:

1. Выключить зажигание.

2. Нажать кнопку OVERRIDE 4 раза.

3. Включить зажигание, сирена издаст 4 “ЧИРПа”.

4. Нажать кнопку OVERRIDE 1 раз для включения режима программирования
первой цифры PIN-кода.

5. При помощи действующего брелока ввести значение первой цифры

PIN-кода.

Значение цифры Соответствующая кнопка

1 Нажмите кнопку

2 Нажмите кнопку

3 Нажмите кнопку

4 Нажмите кнопку

Внимание!

Сирена количеством “ЧИРПов” подтвердит новое значение первой цифры PIN-кода.

6. Нажать кнопку OVERRIDE 1 раз для включения режима программирования
второй цифры PIN-кода.

7. При помощи действующего брелока ввести значение второй цифры PIN-кода.

14

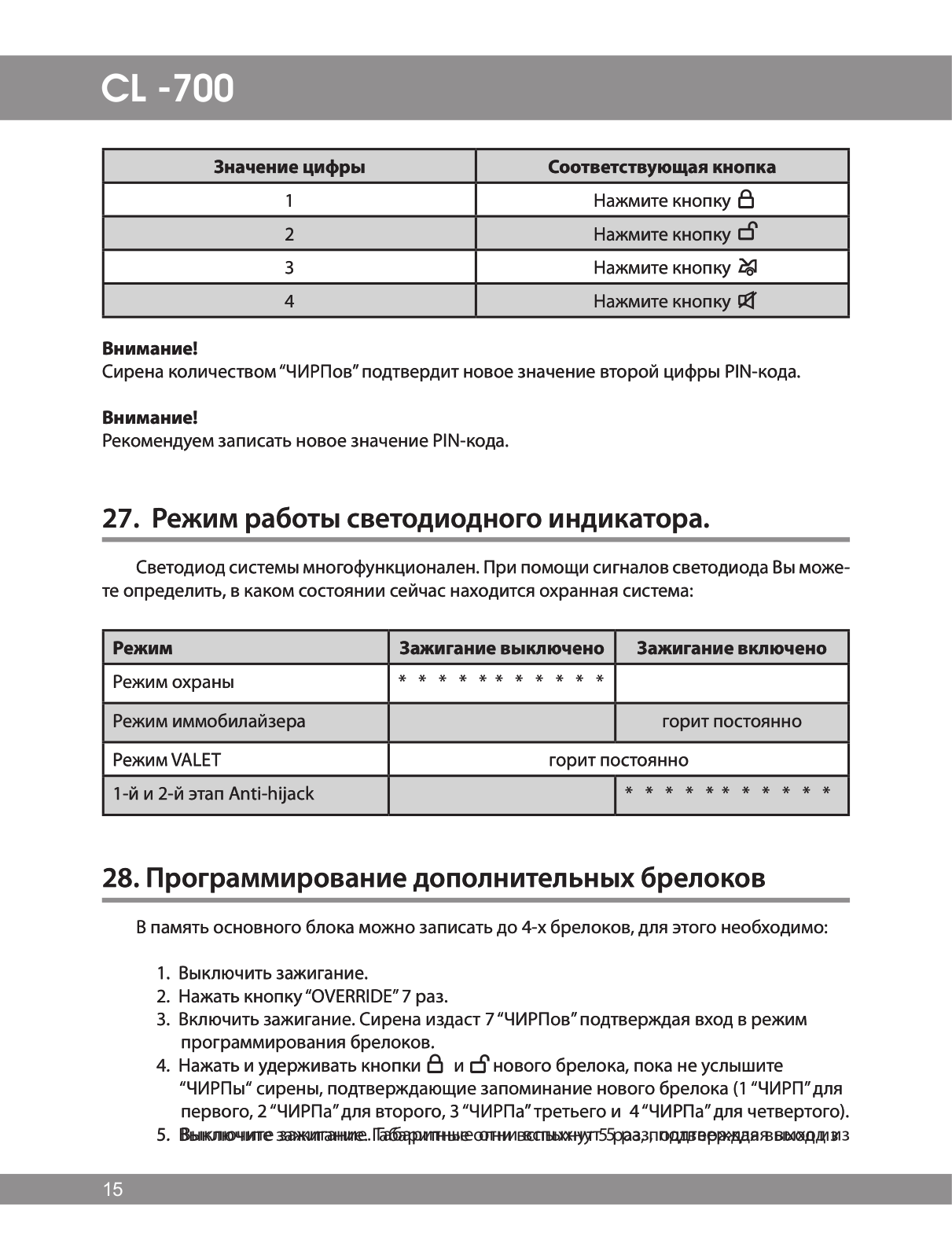

Значение цифры Соответствующая кнопка

1 Нажмите кнопку

2 Нажмите кнопку

3 Нажмите кнопку

4 Нажмите кнопку

Внимание!

Сирена количеством “ЧИРПов” подтвердит новое значение второй цифры PIN-кода.

Внимание!

Рекомендуем записать новое значение PIN-кода.

27. Режим работы светодиодного индикатора.

Светодиод системы многофункционален. При помощи сигналов светодиода Вы може-

те определить, в каком состоянии сейчас находится охранная система:

Режим Зажигание выключено Зажигание включено

Режим охраны * * * * * * * * * * *

Режим иммобилайзера горит постоянно

Режим VALET горит постоянно

1-й и 2-й этап Anti-hijack * * * * * * * * * * *

28. Программирование дополнительных брелоков

В память основного блока можно записать до 4-х брелоков, для этого необходимо:

1. Выключить зажигание.

2. Нажать кнопку “OVERRIDE” 7 раз.

3. Включить зажигание. Сирена издаст 7 “ЧИРПов” подтверждая вход в режим
программирования брелоков.

4. Нажать и удерживать кнопки и нового брелока, пока не услышите
“ЧИРПы“ сирены, подтверждающие запоминание нового брелока (1 “ЧИРП” для
первого, 2 “ЧИРПа” для второго, 3 “ЧИРПа” третьего и 4 “ЧИРПа” для четвертого).

5. Выключите зажигание. Габаритные огни вспыхнут 5 раз, подтверждая выход из

15

161718

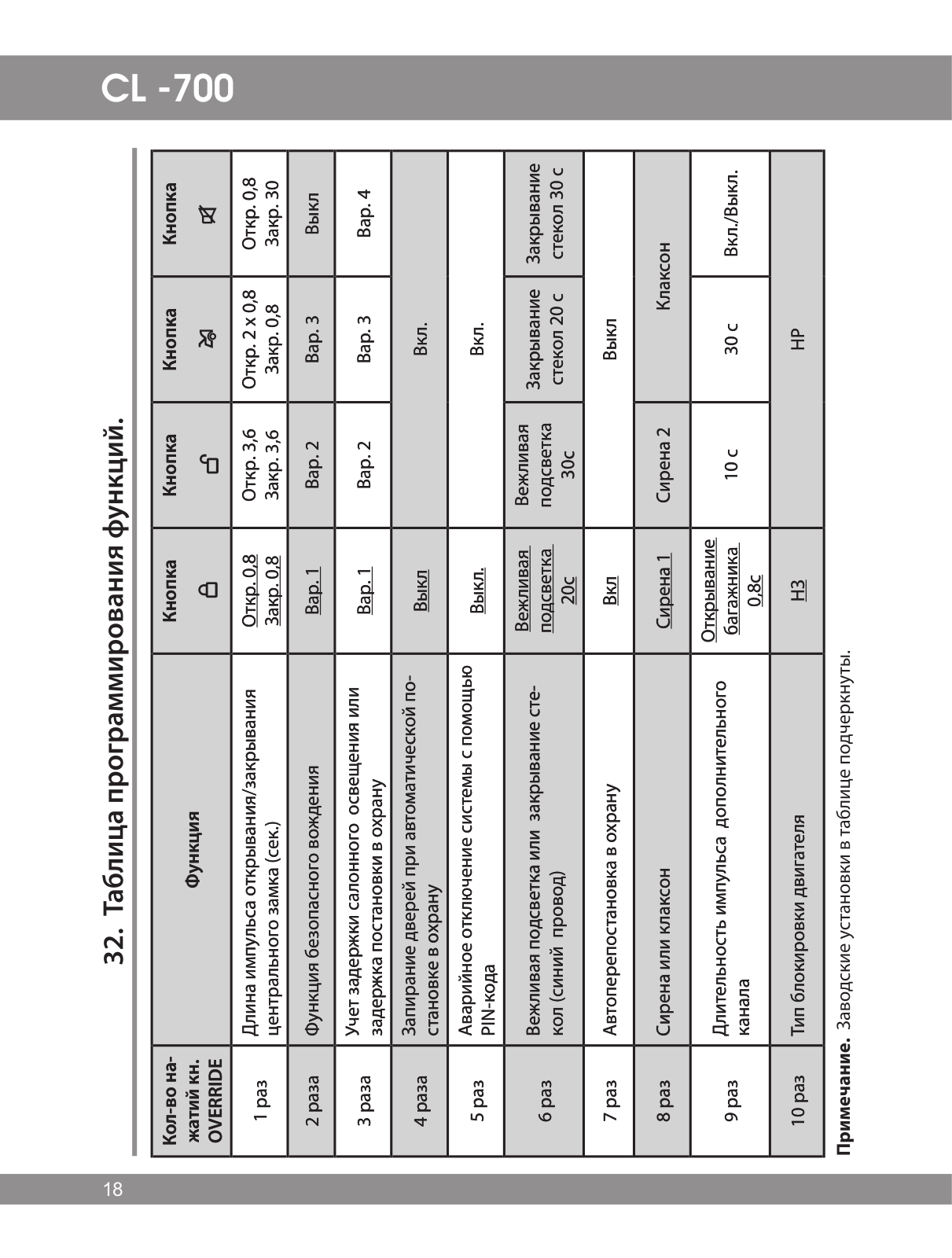

Закр. 30

Откр. 0,8

стекол 30 с

Закрывание

Закр. 0,8

Откр. 2 х 0,8

Закр. 3,6

Откр. 3,6

Выкл Вкл.

Запирание дверей при автоматической по-

становке в охрану

Аварийное отключение системы с помощью

Выкл. Вкл.

Кнопка Кнопка Кнопка Кнопка

Функция

Закр. 0,8

Откр. 0,8

Длина импульса открывания/закрывания

центрального замка (сек.)

Вар. 1 Вар. 2 Вар. 3 Вар. 4

Учет задержки салонного освещения или

задержка постановки в охрану

Вежливая

Вежливая

PIN-кода

стекол 20 с

Закрывание

30с

подсветка

20с

подсветка

Вежливая подсветка или закрывание сте-

кол (синий провод)

10 с 30 с Вкл./Выкл.

0,8с

багажника

Открывание

Длительность импульса дополнительного

канала

Кол-во на-

жатий кн.

OVERRIDE

1 раз

5 раз

6 раз

7 раз Автоперепостановка в охрану Вкл Выкл

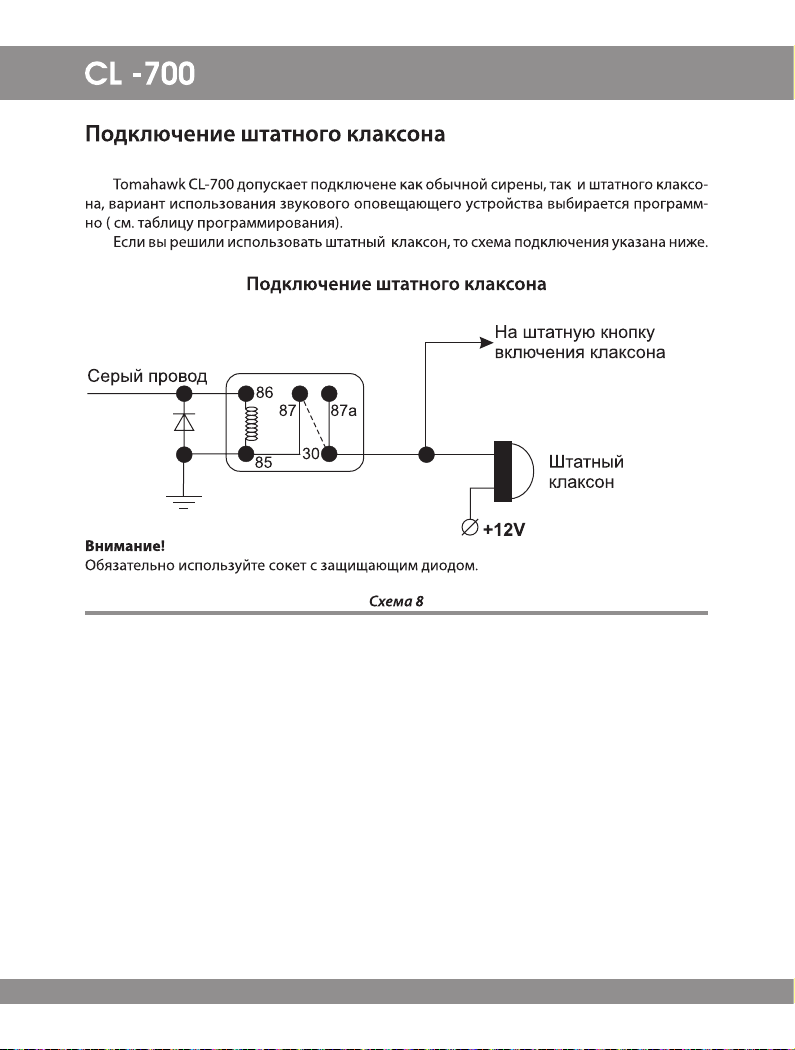

8 раз Сирена или клаксон Сирена 1 Сирена 2 Клаксон

2 раза Функция безопасного вождения Вар. 1 Вар. 2 Вар. 3 Выкл

3 раза

4 раза

9 раз

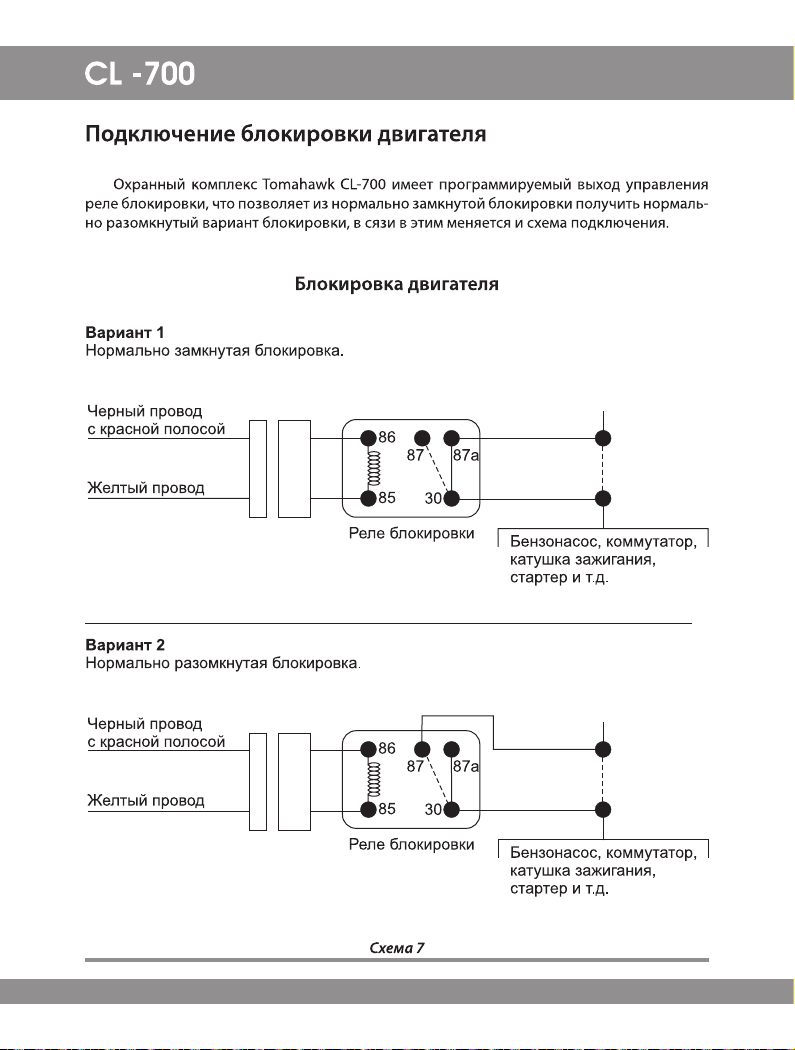

10 раз Тип блокировки двигателя НЗ НР

192021

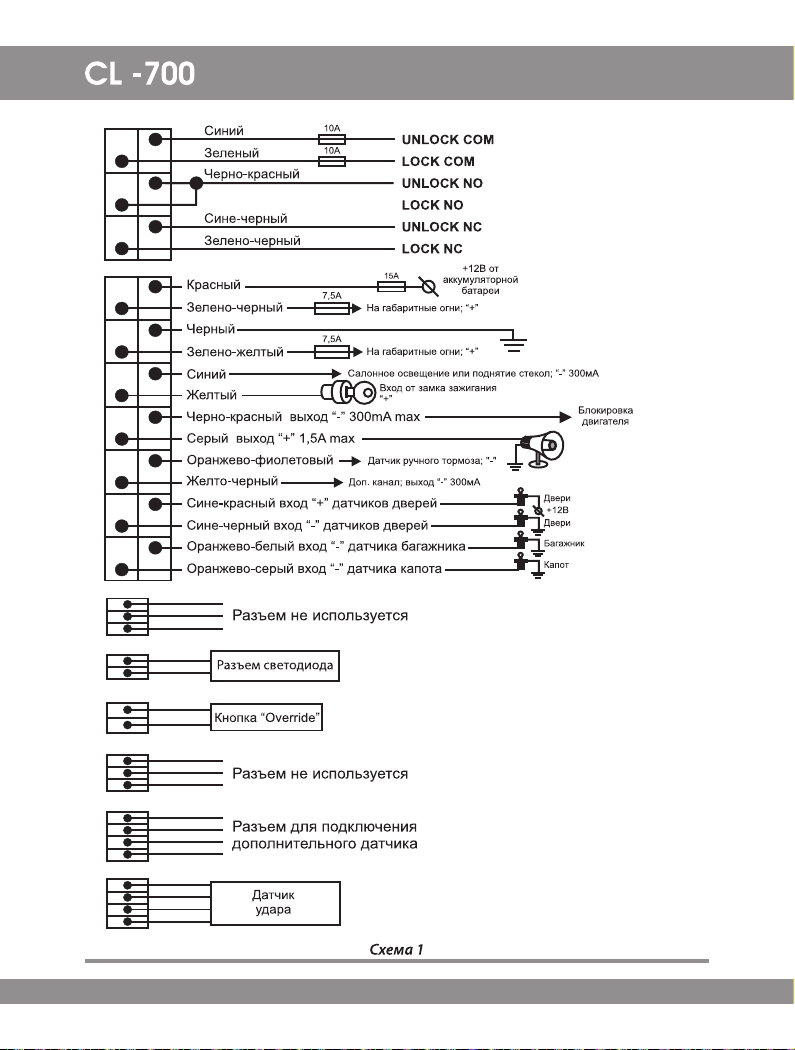

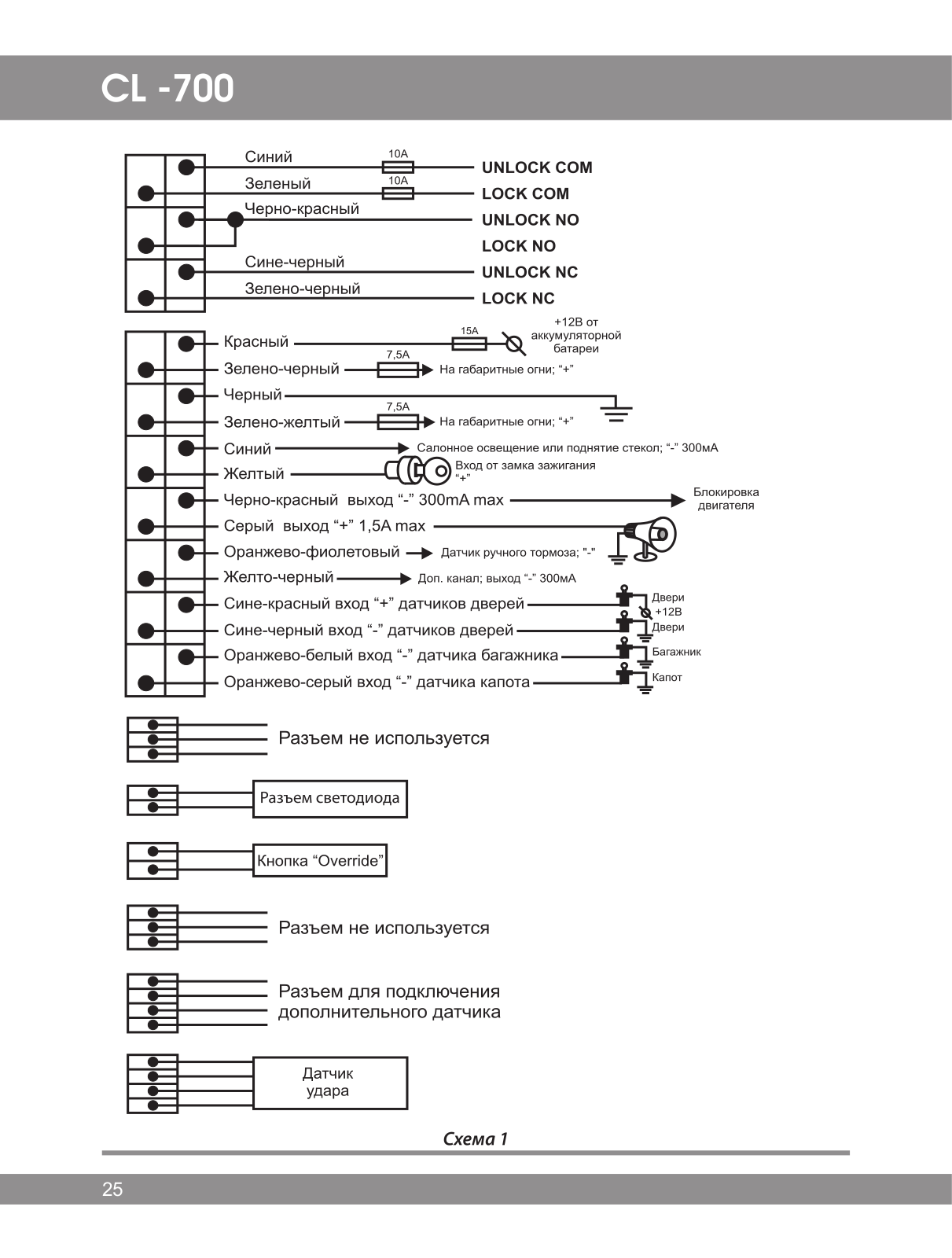

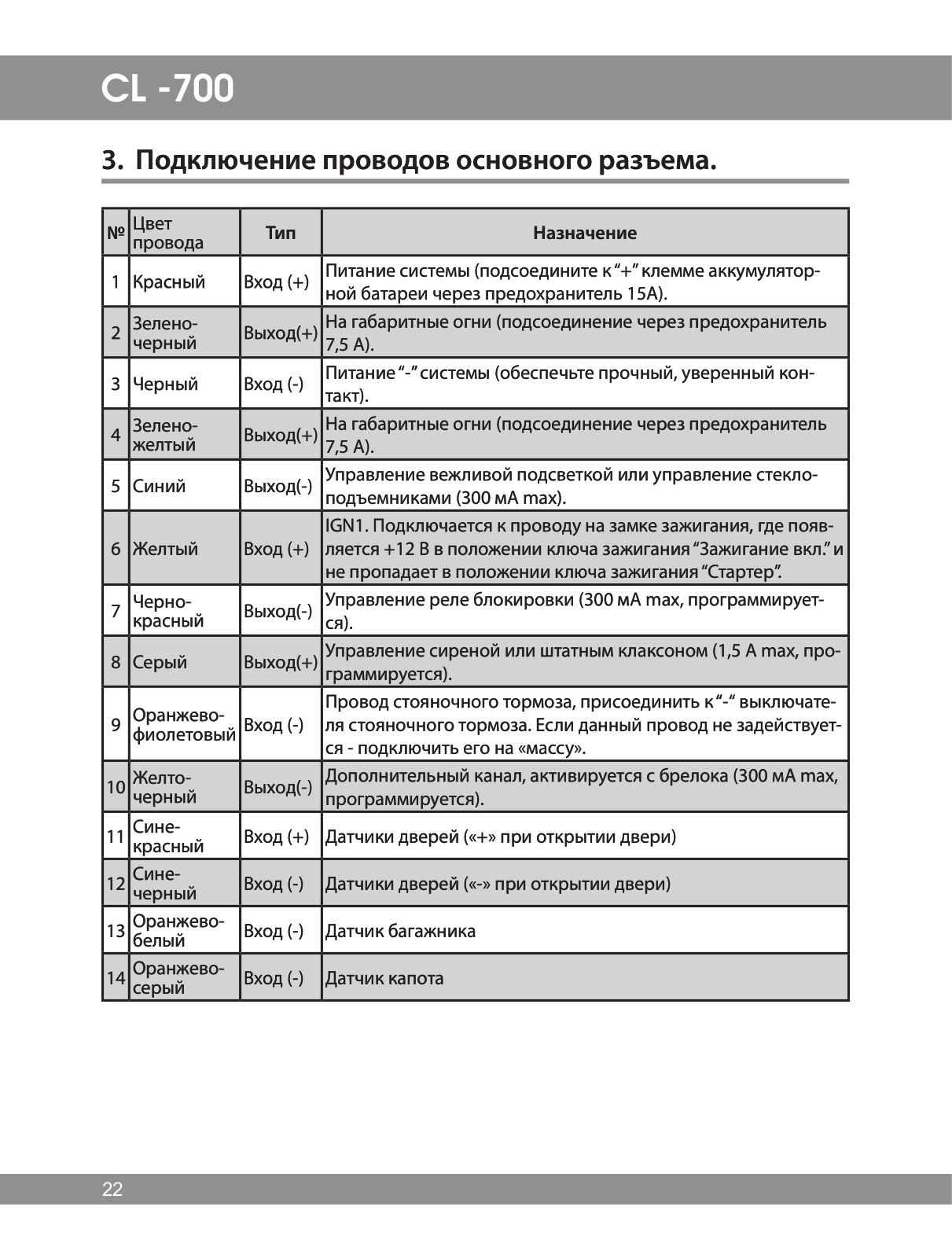

3. Подключение проводов основного разъема.

Цвет

№

провода

1 Красный Вход (+)

Зелено-

2

черный

3 Черный Вход (-)

Зелено-

4

желтый

5 Синий Выход(-)

6 Желтый Вход (+)

Черно-

7

красный

8 Серый Выход(+)

Оранжево-

9

фиолетовый

Желто-

10

черный

Сине-

11

красный

Сине-

12

черный

Оранжево-

13

белый

Оранжево-

14

серый

Тип Назначение

Питание системы (подсоедините к “+” клемме аккумулятор­ной батареи через предохранитель 15А).

Выход(+)

Выход(+)

Выход(-)

Вход (-)

Выход(-)

Вход (+) Датчики дверей («+» при открытии двери)

Вход (-) Датчики дверей («-» при открытии двери)

Вход (-) Датчик багажника

Вход (-) Датчик капота

На габаритные огни (подсоединение через предохранитель
7,5 А).

Питание “-” системы (обеспечьте прочный, уверенный кон­такт).

На габаритные огни (подсоединение через предохранитель
7,5 А).

Управление вежливой подсветкой или управление стекло­подъемниками (300 мА max).

IGN1. Подключается к проводу на замке зажигания, где появ­ляется +12 В в положении ключа зажигания “Зажигание вкл.” и
не пропадает в положении ключа зажигания “Стартер”.

Управление реле блокировки (300 мА max, программирует­ся).

Управление сиреной или штатным клаксоном (1,5 А max, про­граммируется).

Провод стояночного тормоза, присоединить к “-“ выключате­ля стояночного тормоза. Если данный провод не задействует­ся - подключить его на «массу».

Дополнительный канал, активируется с брелока (300 мА max,
программируется).

22

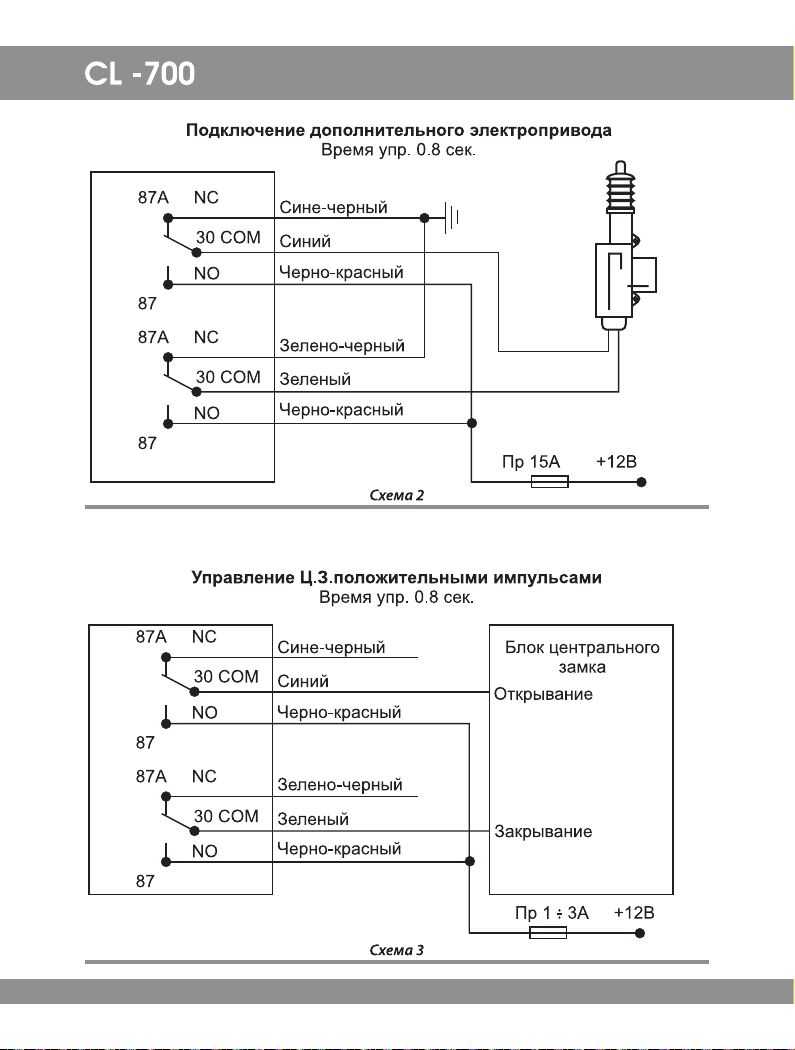

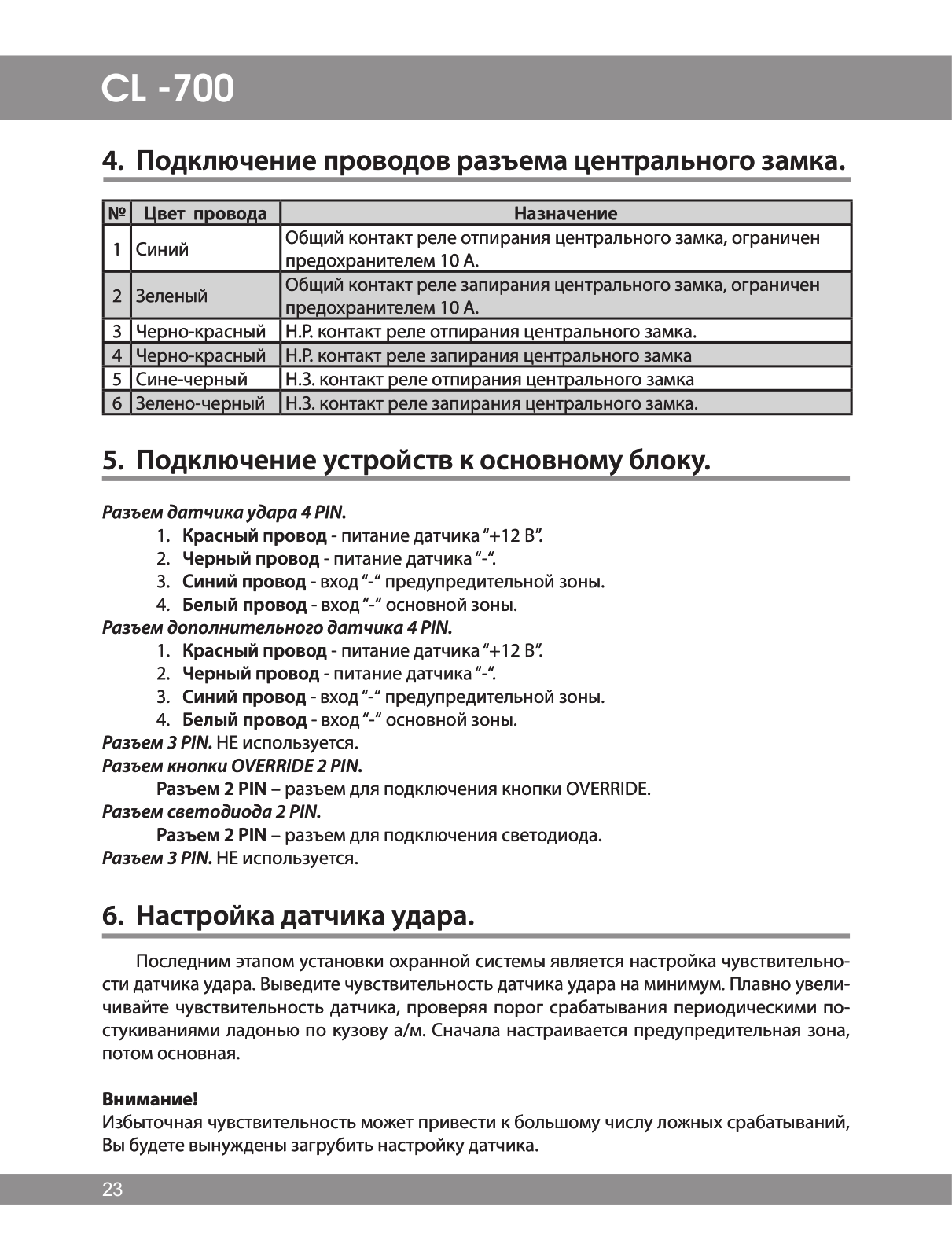

4. Подключение проводов разъема центрального замка.

№

Цвет провода

Назначение

предохранителем 10 А.

3

Черно-красный

Н.Р. контакт реле отпирания центрального замка.

4

Черно-красный

Н.Р. контакт реле запирания центрального замка

5

Сине-черный

Н.З. контакт реле отпирания центрального замка

6

Зелено-черный

Н.З. контакт реле запирания центрального замка.

1 Синий

2 Зеленый

Общий контакт реле отпирания центрального замка, ограничен
предохранителем 10 А.
Общий контакт реле запирания центрального замка, ограничен

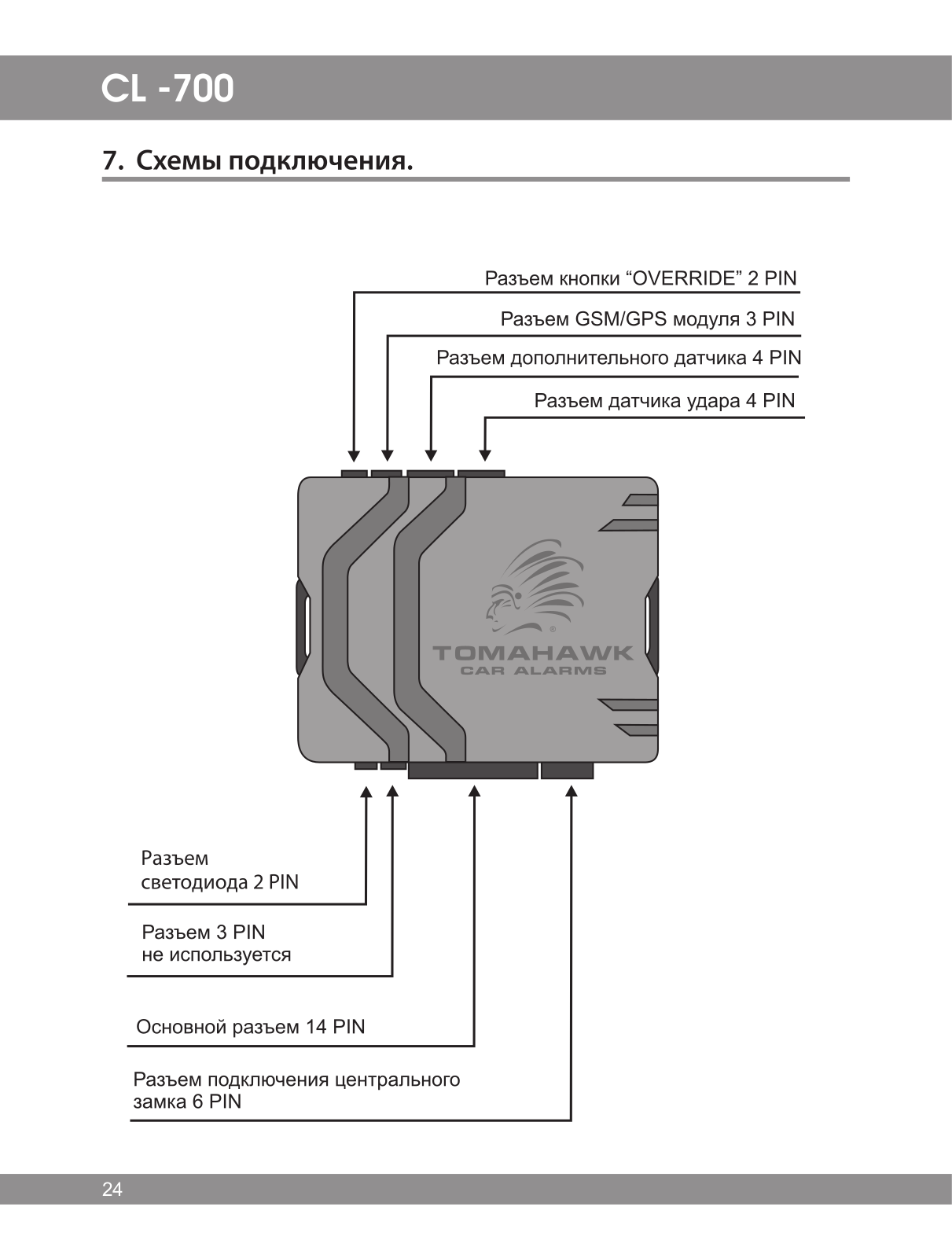

5. Подключение устройств к основному блоку.

Разъем датчика удара 4 PIN.

1. Красный провод - питание датчика “+12 B”.

2. Черный провод - питание датчика “-“.

3. Синий провод - вход “-“ предупредительной зоны.

4. Белый провод - вход “-“ основной зоны.

Разъем дополнительного датчика 4 PIN.

1. Красный провод - питание датчика “+12 B”.

2. Черный провод - питание датчика “-“.

3. Синий провод - вход “-“ предупредительной зоны.

4. Белый провод - вход “-“ основной зоны.

Разъем 3 PIN. НЕ используется.
Разъем кнопки OVERRIDE 2 PIN.

Разъем 2 PIN – разъем для подключения кнопки OVERRIDE.

Разъем светодиода 2 PIN.

Разъем 2 PIN – разъем для подключения светодиода.

Разъем 3 PIN. НЕ используется.

6. Настройка датчика удара.

Последним этапом установки охранной системы является настройка чувствительно­сти датчика удара. Выведите чувствительность датчика удара на минимум. Плавно увели­чивайте чувствительность датчика, проверяя порог срабатывания периодическими по­стукиваниями ладонью по кузову а/м. Сначала настраивается предупредительная зона,
потом основная.

Внимание!

Избыточная чувствительность может привести к большому числу ложных срабатываний,
Вы будете вынуждены загрубить настройку датчика.

23

24

25262728293031

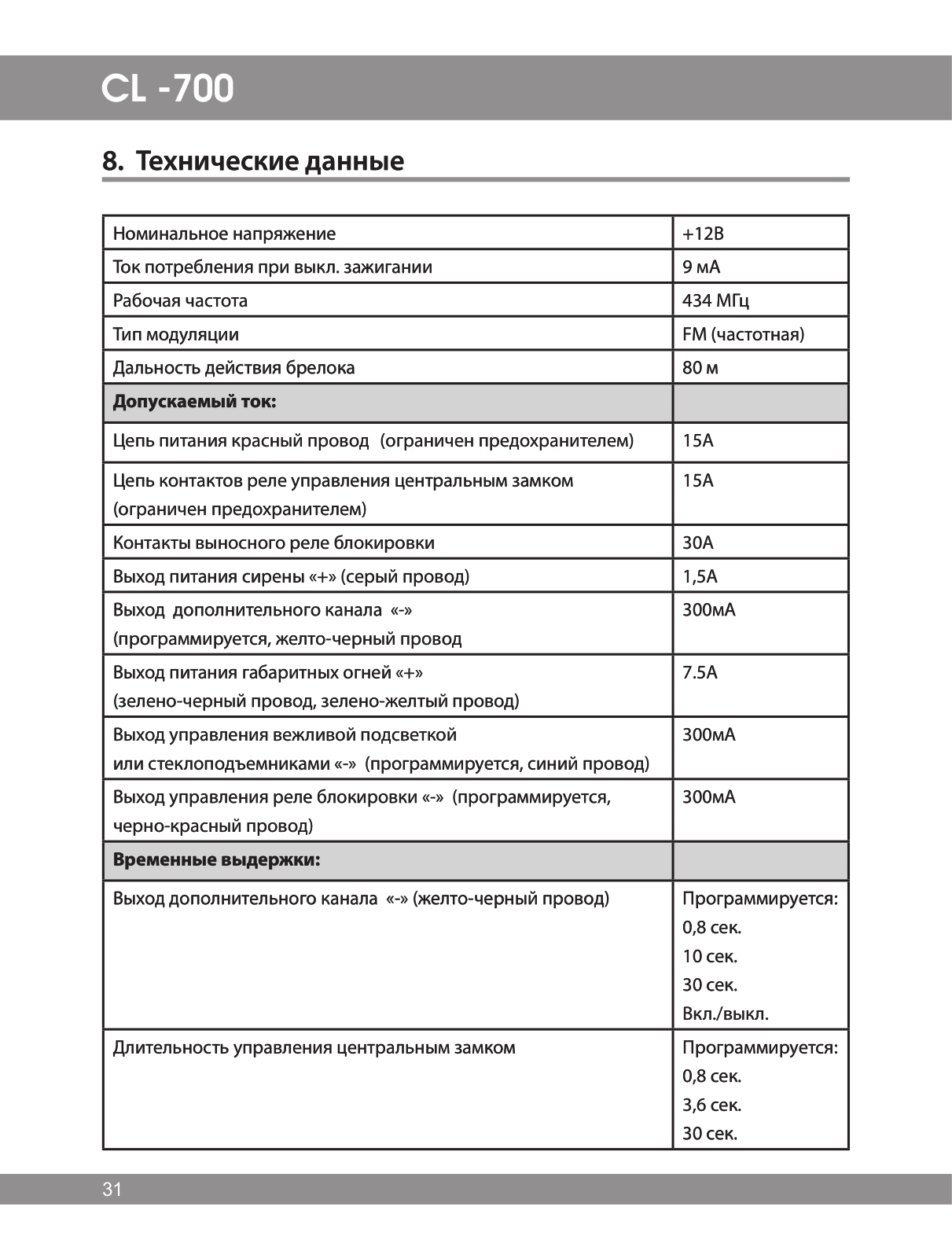

8. Технические данные

Номинальное напряжение +12В

Ток потребления при выкл. зажигании 9 мА

Рабочая частота 434 МГц

Тип модуляции FM (частотная)

Дальность действия брелока 80 м

Допускаемый ток:

Цепь питания красный провод (ограничен предохранителем) 15А

Цепь контактов реле управления центральным замком

(ограничен предохранителем)

Контакты выносного реле блокировки 30А

Выход питания сирены «+» (серый провод) 1,5А

Выход дополнительного канала «-»

(программируется, желто-черный провод

Выход питания габаритных огней «+»

(зелено-черный провод, зелено-желтый провод)

Выход управления вежливой подсветкой

или стеклоподъемниками «-» (программируется, синий провод)

Выход управления реле блокировки «-» (программируется,

черно-красный провод)

Временные выдержки:

Выход дополнительного канала «-» (желто-черный провод) Программируется:

Длительность управления центральным замком Программируется:

15А

300мА

7.5А

300мА

300мА

0,8 сек.

10 сек.

30 сек.

Вкл./выкл.

0,8 сек.

3,6 сек.

30 сек.
