Toa WD-4800 User Manual [en, de, es, fr]

2. SAFETY PRECAUTIONS

• Be sure to read the instructions in this section carefully before use.

• Make sure to observe the instructions in this manual as the conventions of safety symbols and messages regarded as
very important precautions are included.

• We also recommend you keep this instruction manual handy for future reference.

1. IMPORTANT SAFETY INSTRUCTIONS

• Read these instructions.

• Keep these instructions.

• Heed all warnings.

• Follow all instructions.

• Do not use this apparatus near water.

• Clean only with dry cloth.

• Do not block any ventilation openings. Install in accordance with the manufacturer's instructions.

• Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers)
that produce heat.

• Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider
than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are
provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the
obsolete outlet.

• Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point
where they exit from the apparatus.

• Only use attachments/accessories specified by the manufacturer.

• Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with
the apparatus. When a cart is used, use caution when moving the cart/apparatus combination
to avoid injury from tip-over.

• Unplug this apparatus during lightning storms or when unused for long periods of time.

• Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any
way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

• Do not expose the unit to rain or an environment where it may be splashed by water or other liquids, as doing so may
result in fire or electric shock.

Thank you for purchasing TOA's Antenna Distributor.
Please carefully follow the instructions in this manual to ensure long, trouble-free use of your equipment.

WD-4800ANTENNA DISTRIBUTOR

INSTRUCTION MANUAL

Indicates a potentially hazardous situation which, if mishandled, could
result in death or serious personal injury.

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTIONCAUTION

TO REDUCE THE RISK OF ELECTRICAL
SHOCK, DO NOT REMOVE COVER. NO
USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.

The lighting flash with arrowhead within a
triangle is intended to tell the user that
parts inside the product are a risk of
electric shock to persons.

The exclamation point within a triangle is
intended to tell the user that important
operating and servicing instructions are
in the papers with the appilance.

2

• Use the unit only with the voltage specified on the unit. Using a voltage higher than that which is specified may result in
fire or electric shock.

• Do not cut, kink, otherwise damage nor modify the power supply cord. In addition, avoid using the power cord in close
proximity to heaters, and never place heavy objects -- including the unit itself -- on the power cord, as doing so may
result in fire or electric shock.

• Avoid installing or mounting the unit in unstable locations, such as on a rickety table or a slanted surface. Doing so may
result in the unit falling down and causing personal injury and/or property damage.

• To prevent lightning strikes, install the unit at least five meters away from a lightning rod, and yet within the protective
range (angle of 45°) of the lightning conductor. Lightning strikes may cause a fire, electric shock or personal injury.

• Since the unit is designed for in-door use, do not install it outdoors. If installed outdoors, the aging of parts causes the
unit to fall off, resulting in personal injury. Also, when it gets wet with rain, there is a danger of electric shock.

• Should the following irregularity be found during use, immediately switch off the power, disconnect the power supply plug
from the AC outlet and contact your nearest TOA dealer. Make no further attempt to operate the unit in this condition as
this may cause fire or electric shock.

· If you detect smoke or a strange smell coming from the unit.

· If water or any metallic object gets into the unit

· If the unit falls, or the unit case breaks

· If the power supply cord is damaged (exposure of the core, disconnection, etc.)

•

To prevent a fire or electric shock, never open nor remove

the unit case to modify the unit. Refer all servicing to your

nearest TOA dealer.

• Do not place cups, bowls, or other containers of liquid or metallic objects on top of the unit. If they accidentally spill into
the unit, this may cause a fire or electric shock.

• Do not touch a plug or antenna during thunder and lightning, as this may result in electric shock.

3. GENERAL DESCRIPTION

The TOA Wireless Antenna Distributor WD-4800 is designed to be used in conjunction with a VHF/UHF band system for
sound reinforcement applications. It comes with two channels, in which two input signals are mixed and distributed to four
outputs. The WD-4800 also has four DC power distribution outputs.

4. HANDLING PRECAUTIONS

• When installing, keep the unit, receiving antennas, and antenna cables as far away as possible from fluorescent lamps,
digital equipment, personal computers, and other equipment which generate high frequency noise.

• Avoid installing the receiving antennas in close proximity to metal objects, such as iron frames and lockers. Keep the
antennas at least 30 cm away from the wall surface.

• Keep two antennas at least 3 m away from each other to obtain the optimum diversity effect, although this distance
differs depending on the construction and size of the room where they are installed.

• When cleaning the case, use a dry cloth. Never use benzine, thinner or other volatile liquids.

• Never plug in nor remove the power supply plug with wet hands, as doing so may cause electric shock.

• When unplugging the power supply cord, be sure to grasp the power supply plug; never pull on the cord itself. Operating
the unit with a damaged power supply cord may cause a fire or electric shock.

• The socket outlet shall be installed near the equipment and shall be easily accessible.

• When moving the unit, be sure to remove its power supply cord from the wall outlet. Moving the unit with the power cord
connected to the outlet may cause damage to the power cord, resulting in fire or electric shock. When removing the
power cord, be sure to hold its plug to pull.

• Avoid installing the unit in humid or dusty locations, in locations exposed to the direct sunlight, near the heaters, or in
locations generating sooty smoke or steam as doing otherwise may result in fire or electric shock.

• Do not place heavy objects on the unit as this may cause it to fall or break which may result in personal injury and/or
property damage. In addition, the object itself may fall off and cause injury and/or damage.

• If dust accumulates on the power supply plug or in the wall AC outlet, a fire may result. Clean it periodically. In addition,
insert the plug in the wall outlet securely.

• Switch off the power, and unplug the power supply plug from the AC outlet for safety purposes when cleaning or leaving
the unit unused for 10 days or more. A fire or electric shock may result.

Indicates a potentially hazardous situation which, if mishandled, could
result in moderate or minor personal injury, and/or property damage.

CAUTION

3

6. CONNECTION

• Up to four WT-4800 tuners can be connected to the WD-4800 using one or two receiving antennas.

• The length of the antenna cables between the WD-4800 and the WT-4800 must not exceed 1 m.

5. AC inlet

6. AC voltage selector

Selects the desired voltage.

7. DC power distribution output

Distributes the DC power.

8. Rear antenna input B

75 Ω, BNC. Delivers 9 V DC/25 mA for supplying power
to an external antenna.

9. Antenna distribution output B

75 Ω, BNC.

10. Antenna distribution output A

75 Ω, BNC.

11. Rear antenna input A

75 Ω, BNC. Delivers 9 V DC/25 mA for supplying power
to an external antenna.

[Rear]

5. NOMENCLATURE AND FUNCTIONS

[Front]

1. Power switch

Press this switch to switch on the power. Press this
switch again to switch off the power.

2. Power lamp

Lights when the power is switched on.

3. Front antenna input A

75 Ω , BNC. Delivers 9 V DC/25 mA for supplying
power to an external antenna.

4. Front antenna input B

75 Ω , BNC. Delivers 9 V DC/25 mA for supplying
power to an external antenna.

ANTENNA INPUT (75 Ω)

TUNER POWER SUPPLY ANT INPUT B

VOLTAGE SELECT

120V

5

13V 250 mA

230V

6

7 8

ANT OUTPUT B (75 Ω) ANT OUTPUT A (75 Ω)

(75 Ω)

ANTENNA DISTRIBUTOR WD-4800

9

ENGINEERED IN JAPAN

10 11

2

POWER

ON

OFF

ANTENNA DISTRIBUTOR WD-4800

ANT INPUT A

(75 Ω)

ASSEMBLED IN TAIWAN

1

43

YW-4500 YW-4500 YW-4500 YW-4500

WD-4800

VOLTAGE SELECT

120V

230V

TUNER POWER SUPPLY ANT INPUT B

13V 250 mA

WT-4800

WT-4800

Connect to the front antenna inputs

ANT OUTPUT B (75 Ω) ANT OUTPUT A (75 Ω)

(75 Ω)

ANTENNA DISTRIBUTOR WD-4800

ANT B DC IN

IN OUT INOUT

ANT B DC IN

IN OUT INOUT

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

(BALANCED)

(UNBALANCED)

LEVEL

LINE MIC

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

LEVEL

LINE MIC

–20dBV

(BALANCED)

HOT
COLD

(UNBALANCED)

–20dBV

HOT
COLD

–50dBV

–50dBV

ENGINEERED IN JAPAN

ANT INPUT A

(75 Ω)

ASSEMBLED IN TAIWAN

4

9. SPECIFICATIONS

Note: The design and specifications are subject to change without notice for improvement.

• Accessories

DC cable ............................................................ 4

• Optional Product

Rack mounting bracket MB-15B

Power Source AC mains (120 V/230 V selectable)
Current Consumption 0.25 A (120 V AC)/0.15 A (230 V AC)
Frequency Range VHF/UHF
Distribution Channel 2 channels
Antenna Input 2 inputs (front x 1, rear x 1), 75 Ω, BNC (phantom powering of 9 V DC/25 mA for antenna)
Antenna Output 4 outputs, 75 Ω, BNC
DC Power Supply 4 outputs (Each output: 13 V DC/250 mA)
Indicator Power lamp
Operating Temperature –10 to +50°C
Finish Front panel: Al coating, black

Case: Pre-coated steel plate, black
Dimensions 420 (w) x 44 (h) x 305.5 (d) mm
Weight 3.55 kg

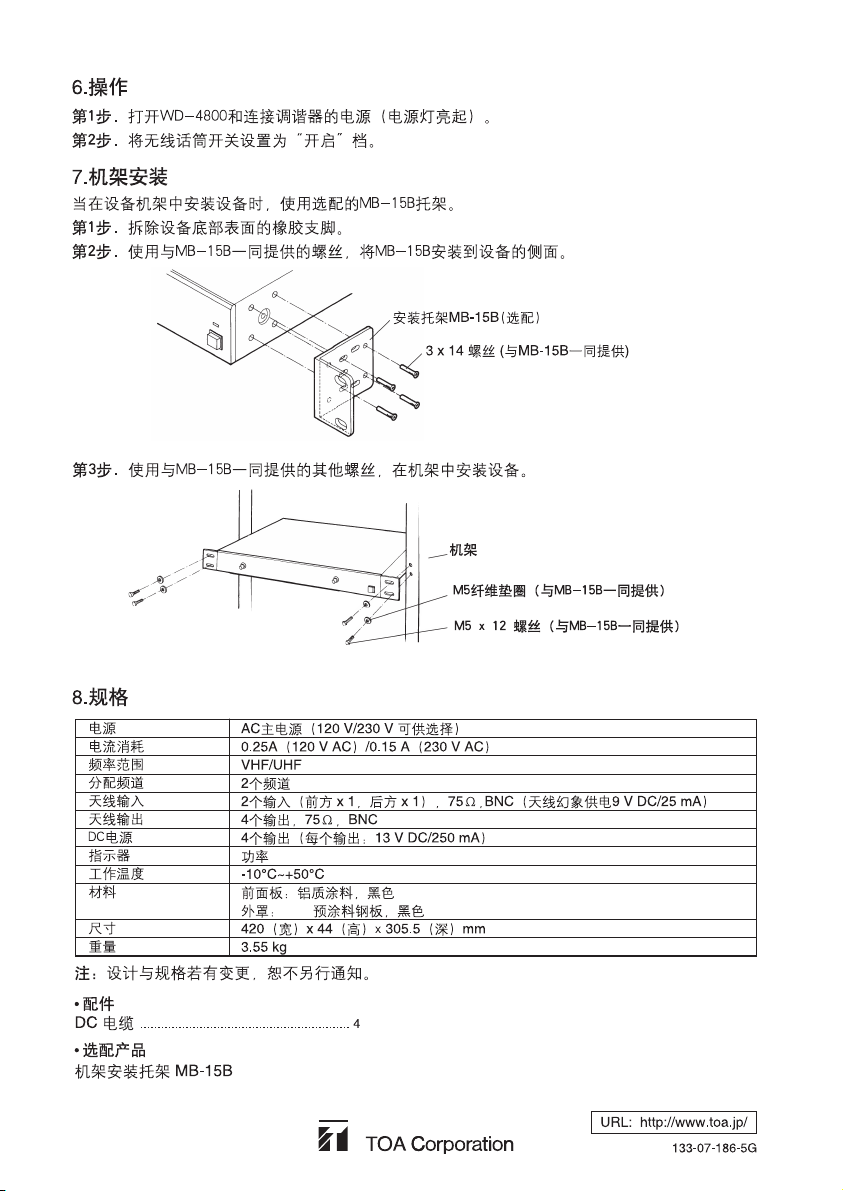

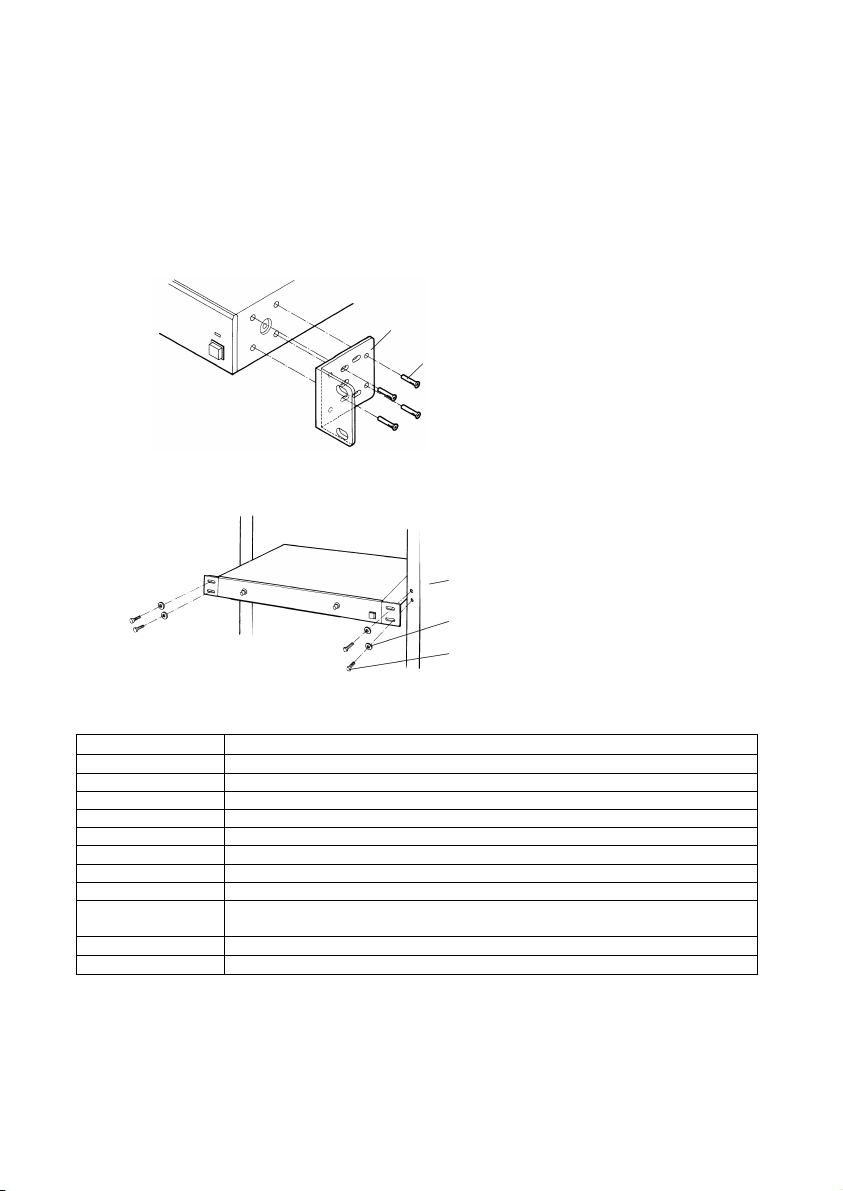

8. RACK MOUNTING

Use an optional MB-15B bracket when mounting the unit in an equipment rack.

Step 1. Remove rubber feet on the unit's bottom surface.
Step 2. Using the screws supplied with the MB-15B, mount the MB-15B to the unit's sides.

Step 3. Using other screws also supplied with the MB-15B, mount the unit in the rack.

3 x 14 screw (supplied with MB-15B)

Rack

M5 fiber washer (supplied with MB-15B)

M5 x 12 screw (supplied with MB-15B)

Mounting bracket MB-15B (optional)

7. OPERATION

Step 1. Turn on the power of both the WD-4800 and connected tuners (the power lamp lights).
Step 2. Set the wireless microphone switch to the ON position.

5

Bitte lesen Sie diese Bedienungsanleitung sorgfältig bevor Sie den Antennenverteiler in Betrieb nehmen.
Bewahren Sie diese Anleitung auch für die Zukunft griffbereit auf.

WD-4800Antennenverteiler

Bedienungsanleitung

1. SICHERHEITSHINWEISE

Die folgenden Sicherheits- und Warnhinweise sind zu Ihrem Schutz aufgeführt. Bitte lesen Sie diese sorgfältig durch.

• Das Gerät darf niemals direktem Regen ausgesetzt werden. Aufstellorte, an dem das Gerät mit Wasser oder anderen
Flüssigkeiten bespritzt werden kann, sind zu vermeiden. Nicht in feuchten oder staubigen Räumen installieren, nicht
direktem Sonnenlicht aussetzen oder in unmittelbarer Umgebung einer Heizung aufstellen.

• Das Gerät darf nur mit der angegebenen Netzspannung betrieben werden.

• Niemals die Netzkabel knicken, schneiden oder anders beschädigen. Niemals die Kabel in direkter Umgebung einer
Heizung verlegen oder schwere Gegenstände darauf stellen.

• Installieren Sie das Gerät in einen Mindestabstand von 5 m zum nächstliegenden Blitzableiter.

• Stellen Sie das Gerät auf eine stabile und tragfähige Unterlage.

• Stellen Sie keine Flüssigkeiten auf dem Gerät ab.

• An Schutzerde anschließen, aber niemals an einem Rohr erden. Es könnte sich um eine Gasleitung handeln.

• Beenden Sie den Betrieb sofort, wenn vom Gerät Rauch oder Brandgeruch ausgeht, Wasser oder ein metallischer
Gegenstand eingedrungen sind oder eine Fehlfunktion auftritt (z.B. Tonausfall)

• Service- oder Reparaturarbeiten dürfen nur durch authorisiertes Fachpersonal durchgeführt werden.

• Stellen Sie keine schweren Gegenstände auf dem Gerät ab.

• Niemals am Netzkabel zerren, um den Netzstecker aus der Steckdose zu ziehen. Ein kaputtes Kabel kann ein Feuer
auslösen oder jemand könnte durch einen elektrischen Schlag verletzt werden.

• Die Steckdose sollte gut zugänglich in der Nähe des Gerästes installiert sein.

• Den Netzstecker niemals mit feuchten Händen berühren, da dies einen elektrischen Schlag zur Folge haben kann.

• Die Reingung sollte mit einem trockenen Tuch vorgenommen werden. Falls das Gerät schmutzig wurde, kann es auch
mit einem leicht angefeuchteten Tuch evtl. mit Neutralreiniger gereinigt werden. Niemals leichtflüchtige Flüssigkeiten
(Benzin, Verdünner) oder Reinigungstücher verwenden.

• Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät zehn oder mehr Tage ausser Betrieb genommen wird.

Zeigt eine potenziell gefährliche Situation auf.
Die Nichtbeachtung der Warnhinweise kann zu Verletzungen,
möglicherweise auch mit tödlichem Ausgang, führen.

WARNUNG

Zeigt eine potenziell gefährliche Situation auf.
Die Nichtbeachtung dieser Hinweise kann zu Verletzungen oder
Sachschäden führen.

ACHTUNG

6

2. ALLGEMEINE BESCHREIBUNG

Der Antennenverteiler WD-4800 wird in Kombination mit VHF/UHF-Funkmikrofon-Systemen eingesetzt. Zwei Eingänge
können gemischt und auf vier Ausgänge verteilt werden. Zusätzlich hat das Gerät Buchsen für die Spannungsversorgung
von bis zu vier WT-4800 Empfängern.

3. HINWEISE ZUM BETRIEB

• Bei der Installtion sollte auf ausreichenden Abstand zu Leuchtstofflampen, PCs und anderen Geräten geachtet werden,
die hochfrequente Störungen erzeugenden.

• Die Antennen sollten mindestens 30 cm Abstand zur Stahlbetonwand oder zu anderen metallischen Objekten
(Traversen etc.) haben.

• Die Vorteile eines Diversity Systems werden erst ab einem Mindestabstand von 3 m zwischen Sende- und
Empfangsantennen voll genutzt.

• Die Reinigung sollte mit einem feuchten Tuch erfolgen. Verwenden Sie keine Lösungsmittel, wie Benzin oder Verdünner
oder andere leichtflüchtige Flüssigkeiten.

4. BEDIENELEMENTE

[Vorderseite]

1. Netzschalter

Zum Ein-/ Ausschalten

2. Netzanzeige

Leuchtet wenn das Gerät eingeschaltet ist.

3. Frontseitiger Antenneneingang A

75 Ω, BNC, 9 V DC/25 mA Spannungsversorgung für
eine externe Antenne.

4. Frontseitiger Antenneneingang B

75 Ω, BNC, 9 V DC/25 mA Spannungsversorgung für
eine externe Antenne.

5. Netzbuchse

6. Spannungswahlschalter

Schalter auf Position 230 V stellen, sofern keine
spezielle Anwendung vorliegt

7. DC Spannungsversorgung

für bis zu vier WT-4800 Empfänger

8. Rückseitiger Antenneneingang B

75 Ω, BNC, 9 V DC/25 mA Spannungsversorgung für
eine externe Antenne.

9. Ausgang für Antennensignal B

75 Ω, BNC.

10. Ausgang für Antennensignal A

75 Ω, BNC.

11. Rückseitiger Antenneneingang A

75 Ω, BNC, 9 V DC/25 mA Spannungsversorgung für
eine externe Antenne.

[Rückseite]

TUNER POWER SUPPLY ANT INPUT B

VOLTAGE SELECT

120V

5

13V 250 mA

230V

6

7 8

ANTENNA INPUT (75 Ω)

ANT OUTPUT B (75 Ω) ANT OUTPUT A (75 Ω)

(75 Ω)

ANTENNA DISTRIBUTOR WD-4800

9

2

POWER

ON

OFF

ANTENNA DISTRIBUTOR WD-4800

ANT INPUT A

(75 Ω)

ASSEMBLED IN TAIWAN

1

43

ENGINEERED IN JAPAN

10 11

7

5. ANSCHLUSS

• Bis zu vier WT-4800 Empfänger und zwei Antennen können an einen Antennenverteiler WD-4800 angeschlossen
werden.

• Die Länge der Antennenkabel zwischen WT-4800 und WD-4800 sollte 1 m nicht überschreiten.

YW-4500 YW-4500 YW-4500

YW-4500

Anschluss an die frontseitigen Antenneneingänge

WD-4800

VOLTAGE SELECT

120V

230V

TUNER POWER SUPPLY ANT INPUT B

13V 250 mA

WT-4800

IN OUT INOUT

WT-4800

IN OUT INOUT

ANT OUTPUT B (75 Ω) ANT OUTPUT A (75 Ω)

(75 Ω)

ANTENNA DISTRIBUTOR WD-4800

ANT B DC IN

ANT B DC IN

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

(BALANCED)

LEVEL

LINE MIC

–50dBV

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

(BALANCED)

LEVEL

LINE MIC

–50dBV

(UNBALANCED)

–20dBV

HOT
COLD

(UNBALANCED)

–20dBV

HOT
COLD

ANT INPUT A

ENGINEERED IN JAPAN

(75 Ω)

ASSEMBLED IN TAIWAN

WT-4800

WT-4800

ANT B DC IN

IN OUT INOUT

ANT B DC IN

IN OUT INOUT

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

(BALANCED)

(UNBALANCED)

LEVEL

LINE MIC

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

LEVEL

LINE MIC

–20dBV

(BALANCED)

HOT
COLD

(UNBALANCED)

–20dBV

HOT
COLD

–50dBV

–50dBV

8

8. TECHNISCHE DATEN

Anmerkung: Änderung der technischen Daten ohne Vorankündigung vorbehalten

• Zubehör

DC Kabel ................................................ 4

• Optional

Montagewinkel MB-15B

7. GESTELLSCHRANKMONTAGE

Für die Gestellschrankmontage sind die optionalen Montagewinkel MB-15B erforderlich.

Schritt 1. Füße abschrauben
Schritt 2. Montagewinkel MB-15B mit je 4 Schrauben pro Seite am Gerät befestigen.

(Alle benötigten Schrauben sind im Lieferumfang der MB-15B enthalten)

Schritt 3. Montagewinkel am Gestellschrank befestigen

(Alle benötigten Schrauben sind im Lieferumfang der MB-15B enthalten)

Schrauben 3 x 14

Gestellschrank

M5 Unterlegscheiben

M5 x 12 Schrauben

Montagewinkel MB-15B (optional)

6.BEDIENUNG

Schritt 1. Einschalten des Antennenverteilers und der angeschlossenen Empfänger (die Netzanzeige leuchtet).
Schritt 2. Funkmikrofon(e) einschalten.

Spannungsversorgung 230 V
Stromaufnahme 0.15 A
Empfangsfrequenz VHF, UHF
Distributionskanäle 2 Kanäle (2 Eingänge/ 4 Ausgänge)
Antenneneingänge

2 Eingänge (Front x 1, Rückseite x 1), 75 Ω, BNC (Phantomspeisung 9 V DC/25 mA für Antenne)
Antennenausgänge 4 Ausgänge, 75 Ω, BNC
DC Spannungsversorgung

4 Ausgänge (jeweils: 13V DC/250 mA)
Anzeige Netzanzeige
Umgebungstemperatur –10 bis +50°C
Ausführung Front: Aluminium, schwarz beschichtet,

Gehäuse: Stahl
Abmessungen 420 (B) x 44 (H) x 305,5 (T) mm
Gewicht 3,55 kg

9

Merci de suivre les instructions de cette notice afin d'obtenir les meilleurs résultats de votre appareil.
Nous vous recommandons également de toujours conserver cette notice en référence.

WD-4800DISTRIBUTEUR D'ANTENNE

NOTICE D'UTILISATION

1. CONSEILS DE SECURITE

• Lisez attentivement les instructions ci-dessous avant toute utilisation.

• Suivez les recommandations signalées par les symboles de sécurité. elles contiennent des informations très
importantes.

• Nous vous recommandons également de toujours conserver cette notice en référence.

• Ne pas exposer l'appareil à la pluie et le protéger de tout contact avec des liquides afin d'éviter tout risque d'incendie ou
de choc électrique.

• Utiliser l'appareil uniquement avec le voltage spécifié sur l'appareil. L'utilisation de l'appareil avec un voltage supérieur à
celui spécifié peut entraîner un début d'incendie ou un choc électrique.

• Ne pas sectionner, tordre ou modifier le câble d'alimentation. Eviter également d'utiliser le câble à proximité d'un
radiateur. Ne pas poser d'objets lourds sur le câble, ni même l'appareil.

• Eviter l'installation ou le montage de l'appareil dans des endroits instables tels qu'une table branlante ou une surface en
pente afin d'éviter toute chute de l'appareil qui pourrait entraîner des blessures ou des dommages matériels.

• Afin de protéger l'appareil contre la foudre, l'installer à 5 mètres au moins d'un paratonnerre, néanmoins dans son
champ de protection (angle de 45°) du conducteur de foudre. La foudre peut entraîner un incendie, un choc électrique
ou blessures.

• Ne pas installer l'appareil à l'extérieur, l'appareil étant conçu pour l'utilisation à l'intérieur. En cas d'installation à
l'extérieur, le vieillissement des pièces peut entraîner une panne et provoquer des blessures. La pluie représente un
danger de choc électrique.

• En cas de problème comme ci-dessous durant l'utilisation, éteindre immédiatement l'appareil et débrancher la prise
d'alimentation du secteur et contacter votre représentant TOA le plus proche Ne pas essayer de faire fonctionner
l'appareil dans ces conditions afin d'éviter tout risque d'incendie ou de choc électrique

· Si vous détectez de la fumée ou si vous sentez une odeur inhabituelle provenant de l'appareil.

· Si de l'eau ou un objet métallique s'introduit dans l'appareil

· Si l'appareil tombe ou si le boîtier se trouve cassé

· Si le câble d'alimentation est endommagé (fil dénudé, faux-contact, etc.)

• Ne jamais ouvrir ou retirer le boîtier de l'appareil pour le modifier afin de prévenir tout risque d'incendie ou de choc
électrique. Pour toute opération de maintenance, adressez-vous à votre représentant TOA le plus proche.

• Ne placer ni tasses, verres ou autres récipients contenant du liquide, ni objets métalliques sur l'appareil. Tout
déversement sur l'appareil représente un risque d'incendie ou de choc électrique.

• Ne pas toucher à une prise ou à l'antenne lors d'un orage pour éviter tout risque d'électrocution.

• Ne jamais brancher ou débrancher l'appareil avec des mains humides d'éviter tout risque d'incendie ou de choc électrique.

• Prendre soin de débrancher le câble en tenant la priseet non en tirant sur le câble lui-même. L'utilisation de l'appareil
avec un câble endommagé représente un risque d'incendie ou de choc électrique.

• La prise de courant devra être installée prés de l'équipement et facilement accessible.

• Lorsque vous déplacez l'appareil, n'oubliez pas de le débrancher préalablement. En déplaçant l'appareil avec son câble
branché à la prise du secteur peut endommager le câble et représenter un risque d'incendie ou de choc électrique.
Vérifiez que vous tenez bien la prise dans la main lorsque vous déplacez l'appareil.

• Eviter les emplacement humides, poussiéreux ou directement exposés au soleil, à une source de chaleur ou tout autre
emplacement exposé aux émissions de suie ou de vapeur afin d'éviter tout risque d'incendie ou de choc électrique.

Indique une situation risquant d'entraîner des blessures
moyennement graves ou mineures, et/ou des dommages matériels.

ATTENTION

Indique une situation risquant d'entraîner des blessures
sérieuses, voire la mort.

AVERTISSEMENT

10

2. DESCRIPTION GENERALE

Le distributeur d'antenne sans fil TOA, modèle WD-4800, est prévu pour l'utilisation avec un système VHF/UHF pour les
applications de renforcement du son. Il dispose de deux canaux dans lesquels les signaux d'entrée sont mixés puis
distribués vers les quatre sorties. Le modèle WD-4800 dispose aussi de quatre sorties de distribution en courant continu.

3. PRECAUTIONS DE MANUTENTION

• Lors de l'installation, tenez-l'appareil, les antennes de réception, les câbles d'antennes le plus possible à l'écart lampes
fluorescentes, des appareils numériques, des ordinateurs et autres matériels générant du bruit haute fréquence.

• Eviter l'installation des antennes de réception à proximité d'objets métalliques (cadres métalliques, casiers, etc.).
Les antennes doivent être placées à une distance minimale de 30 cm des murs.

• Maintenez une distance d'au moins 3 m entre deux antennes afin d'obtenir l'effet de diversité optimum, sachant que
cette distance varie selon le type de construction et les dimensions de la pièce où ces antennes sont installées.

• Utiliser un chiffon sec pour nettoyer le boîtier. Ne jamais utiliser d'essence, de solvant ou autre liquide volatile.

4. NOMENCLATURE ET FONCTIONS

1. Bouton marche/arrêt

Appuyer sur ce bouton pour mettre l'appareil sous
tension. Appuyer à nouveau pour l'éteindre.

2. Témoin lumineux

Le témoin s'allume lorsque l'appareil est allumé.

3. Entrée d'antenne A en face avant

75 Ω, BNC. Fournit 9 V CC/25 mA pour l'alimentation
d'une antenne externe.

4. Entrée d'antenne B en face avant

75 Ω, BNC. Fournit 9 V CC/25 mA pour l'alimentation
d'une antenne externe.

5. Entrée secteur

6. Sélecteur de courant

Pour sélectionner le voltage désiré.

7. Sortie de distribution de courant continu

Pour l'alimentation en courant continu

8. Entrée d'antenne B en face arrière

75 Ω, BNC. Fournit 9 V CC/25 mA pour l'alimentation
d'une antenne externe.

9. Sortie de distribution d'antenne B

75 Ω, BNC.

10. Sortie de distribution d'antenne A

75 Ω, BNC.

11. Entrée d'antenne A en face arrière

75 Ω, BNC. Fournit 9 V CC/25 mA pour l'alimentation
d'une antenne externe.

[Face avant]

[Face arrière]

• Ne pas placer d'objets lourds sur l'appareil, cici pouvant entraîner la chute de l'appareil et des blessures et/ou des
dommages matériels. De plus, l'objet lui-même peut tomber et entraîner des blessures et/ou des dommages matériels.

• L'accumulation de poussière sur la prise de l'appareil ou dans la prise secteur peut provoquer un incendie. Nettoyez-les
régulièrement. Veillez également à bien insérer la prise de l'appareil dans la prise de courant.•

• Pour des raisons de sécurité, coupez l'alimentation et débranchez la prise de l'appareil du secteur lorsque vous nettoyez
l'appareil ou en cas d'inutilisation pendant 10 ou plus. Sinon, il y a risque d'incendie ou de choc électrique.

Indique une situation risquant d'entraîner des blessures
moyennement graves ou mineures, et/ou des dommages matériels.

ATTENTION

ANTENNA INPUT (75 Ω)

ANTENNA DISTRIBUTOR WD-4800

2

POWER

ON

OFF

TUNER POWER SUPPLY ANT INPUT B

VOLTAGE SELECT

120V

5

13V 250 mA

230V

6

7 8

ANT OUTPUT B (75 Ω) ANT OUTPUT A (75 Ω)

(75 Ω)

ANTENNA DISTRIBUTOR WD-4800

9

ANT INPUT A

(75 Ω)

ASSEMBLED IN TAIWAN

1

43

ENGINEERED IN JAPAN

10 11

11

5. CONNEXIONS

On peut connecter jusqu'à 4 tuners WT-4800 à l'appareil WD-4800 en utilisant une ou deux antennes de réception.

YW-4500 YW-4500 YW-4500

YW-4500

Connecter aux entrées d'antenne en face avant

WD-4800

VOLTAGE SELECT

120V

230V

TUNER POWER SUPPLY ANT INPUT B

13V 250 mA

WT-4800

IN OUT INOUT

WT-4800

IN OUT INOUT

ANT OUTPUT B (75 Ω) ANT OUTPUT A (75 Ω)

(75 Ω)

ANTENNA DISTRIBUTOR WD-4800

ANT B DC IN

ANT B DC IN

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

(BALANCED)

LEVEL

LINE MIC

–50dBV

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

(BALANCED)

LEVEL

LINE MIC

–50dBV

(UNBALANCED)

–20dBV

HOT
COLD

(UNBALANCED)

–20dBV

HOT
COLD

ANT INPUT A

ENGINEERED IN JAPAN

(75 Ω)

ASSEMBLED IN TAIWAN

WT-4800

WT-4800

ANT B DC IN

IN OUT INOUT

ANT B DC IN

IN OUT INOUT

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

(BALANCED)

(UNBALANCED)

LEVEL

LINE MIC

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

LEVEL

LINE MIC

–20dBV

(BALANCED)

HOT
COLD

(UNBALANCED)

–20dBV

HOT
COLD

–50dBV

–50dBV

12

8. SPECIFICATIONS

Nota: La conception et les spécifications sont susceptibles de modifications sans préavis dans un souci d'amélioration.

• Accessoires

Câble CC............................................................ 4

• Produit en option

Equerre de montage en rack MB-15B

7. MONTAGE EN RACK

Utiliser une équerre MB-15B (en option) pour le montage de l'appareil en rack.

Etape 1. Retirer les patins en caoutchouc de la surface de l'appareil.
Etape 2. Utiliser les vis fournies avec l'équerre MB-15B pour la fixer sur les côtés de l'appareil.

Etape 3. Utiliser les autres vis fournies avec l'équerre MB-15B, puis monter l'appareil dans le rack.

vis 3 x 14 (fournies avec l'équerre MB-15B)

Rack

rondelle M5 (fournie avec l'équerre MB-15B)

vis M5 x 12 (fournie avec l'équerre MB-15B)

Equerre de fixation MB-15B (en option)

6. FONCTIONNEMENT

Etape 1. Mettez sous tension à la fois le WD-4800 et les tuners connectés (le témoin d'alimentation s'allume).
Etape 2. Mettez le bouton du microphone sans fil sur la position ON.

Alimentation secteur
Consomation

0.25 A (120 V CA)/0.15 A (230 V CA)
Gamme de fréquence VHF/UHF
Canaux de distribution 2 canaux
Entrée antenne

2 entrées (avant x 1, arrière x 1), 75 Ω, BNC (alim. fantôme de 9 V CC/25 mA pour antenne)
Sortie antenne 4 sorties, 75 Ω, BNC
Alimentation CC 4 sorties (chaque sortie: 13 V CC/250 mA)
Indicateur Lampe alimentation
Température de fonctionnement

–10 à +50°C
Finition Face avant: revêtement al., noir

Boîtier: acier avec prédépôt, noir
Dimensions 420 (largeur) x 44 (h) x 305,5 (prof.) mm
Poids 3,55 kg

13

Siga las instrucciones que se ofrecen en este manual para conseguir un resultado óptimo.
Le recomendamos asimismo que guarde el manual para futuras consultas.

WD-4800DISTRIBUIDOR DE ANTENA

INSTRUCCIONES DE USO

• No exponga el aparato a la lluvia o a salpicaduras de agua u otros líquidos. Ello podría provocar un incendio o una
descarga eléctrica.

• Utilice el aparato únicamente con el voltaje especificado en la misma. El uso de un voltaje superior al especificado
puede originar un incendio o una descarga eléctrica.

• No corte, doble, dañe ni modifique el cable de alimentación. Evite utilizar el cable de alimentación cerca de fuentes de
calor y no coloque nunca objetos pesados (incluido el propio aparato) sobre el mismo, ya que podría provocar un
incendio o una descarga eléctrica.

• Evite instalar o montar el aparato en lugares inestables, como una mesa que no se apoye correctamente o una
superficie inclinada. La unidad podría caerse y ocasionar lesiones y/o daños materiales.

• Para evitar las consecuencias de caída de rayos, instale el aparato a una distancia de como mínimo cinco metros
respecto al pararrayos, pero siempre dentro del área de protección (ángulo de 45°) del conductor. El impacto de un rayo
puede originar incendios, descargas eléctricas y lesiones personales.

• Este aparato se halla concebido para ser utilizado en interiores. No lo instale en el exterior, dado que los agentes
atmosféricos pueden afectar negativamente los componentes del aparato y hacer que éste se deteriore y ocasione
lesiones personales. Asimismo, existe el peligro de que se produzcan descargas eléctricas si el aparato se moja debido
a la lluvia.

• En el caso de que detecte cualquiera de las siguientes anomalías durante la utilización del aparato, desconéctelo
inmediatamente, desenchufe el cable de alimentación de la red de corriente alterna y póngase en contacto con el
distribuidor TOA más próximo. No intente utilizar el aparato en estas condiciones, ya que podría producirse un incendio
o una descarga eléctrica.

· presencia de humo o de un olor extraño procedente del aparato.

· penetración de agua o de cualquier objeto metálico en el aparato.

· caída del aparato o rotura de la caja

· desperfectos en el cable de alimentación (el alma expuesta, desconexión, etc.)

• No abra ni desmonte nunca la caja del aparato para realizar modificaciones, ya que podría originar un incendio o una
descarga eléctrica. Si debe efectuar cualquier reparación, diríjase al distribuidor TOA más próximo.

• No coloque vasos, tazas u otros recipientes que contengan líquidos ni objetos metálicos de ninguna clase encima del
aparato. El vertido accidental de un líquido sobre el aparato o la introducción de un objeto metálico en el interior del
mismo podría originar un incendio o descarga eléctrica.

• No toque enchufes ni antenas durante una tormenta, ya que podría recibir una descarga eléctrica.

1. PRECAUCIONES DE SEGURIDAD

• Lea atentamente las instrucciones contenidas en este capítulo antes de utilizar el aparato.

• Siga las instrucciones de este manual; los símbolos y mensajes de seguridad utilizados en el mismo se
refieren a precauciones importantes que deben ser adoptadas.

• Le recomendamos asimismo que guarde este manual para realizar futuras consultas.

Indica una situación potencialmente peligrosa en la que, si el
aparato no se utiliza correctamente, pueden producirse
lesiones graves o un accidente mortal.

ADVERTENCIA

14

Indica una situación potencialmente peligrosa en la que, si el
aparato no se utiliza correctamente, pueden producirse
lesiones personales leves o moderadas y/o daños materiales.

PRECAUCIÓN

• No enchufe ni desenchufe nunca el cable de alimentación con las manos mojadas, ya que podría recibir una descarga
eléctrica.

• Cuando desenchufe el cable de alimentación, tire siempre de la clavija y nunca del propio cable. La utilización del
aparato con un cable de alimentación deteriorado puede originar un incendio o una descarga eléctrica.

• El enchufe debe estar cerca del equipo y ser accesible fácilmente.

• Cuando deba trasladar el aparato, no olvide desenchufar el cable de alimentación de la toma de corriente. Si lo
desplaza con el cable de alimentación enchufado, éste podría sufrir desperfectos, con el consiguiente riesgo de
incendio o descarga eléctrica. Cuando desenchufe el cable de alimentación, hágalo siempre tirando de la clavija.

• No instale este aparato en lugares húmedos, polvorientos o expuestos a la luz solar directa, cerca de fuentes de calor o
en lugares con acumulación de vapor o de humo con partículas de hollín en suspensión, ya que podría producirse un
incendio o descarga eléctrica.

• No coloque objetos pesados encima del aparato, ya que ésta podría caerse o romperse, con el consiguiente riesgo de
lesiones personales y/o daños materiales. Además, el propio objeto puede caerse y ocasionar lesiones personales y/o
daños materiales.

• La acumulación de polvo en la clavija de alimentación o en la toma de corriente puede ocasionar un incendio, por lo que
es necesario limpiarlos periódicamente. Introduzca la clavija con firmeza en la toma de corriente.

• Cuando deba limpiar el aparato o cuando no precise utilizarlo durante 10 días o más, desconéctelo y desenchufe el
cable de alimentación como medida de seguridad, ya que podría producirse un incendio o descarga eléctrica.

2. DESCRIPCIÓN GENERAL

El distribuidor de antena inalámbrico TOA WD-4800 está concebido para ser utilizado junto con un sistema de banda
VHF/UHF en instalaciones de amplificación de sonido. El aparato se suministra con dos canales en que las dos señales
de entrada se mezclan y se distribuyen a cuatro salidas. La unidad WD-4800 también tiene cuatro salidas de distribución
de corriente continua.

3. PRECAUCIONES PARA LA MANIPULACIÓN

• Cuando realice la instalación, mantenga el aparato, las antenas receptoras y los cables lo más alejados posible de
fluorescentes, aparatos digitales, ordenadores y otros instrumentos que puedan generar ruidos de alta frecuencia.

• No instale las antenas receptoras cerca de un objeto metálico, como por ejemplo taquillas o armazones de hierro.
Coloque las antenas a una distancia mínima de 30 cm respecto a la pared.

• Mantenga las dos antenas a una distancia de 3 m entre sí con objeto de lograr una recepción diferencial óptima; esta
distancia puede variar en función de las dimensiones y la distribución de la sala donde se realice la instalación.

• Utilice un paño seco para limpiar el aparato. No utilice nunca gasolina, diluyente u otros líquidos volátiles.

4. NOMENCLATURA Y FUNCIONES

[Frontal]

1. Interruptor

Pulse este interruptor para conectar el aparato y púlselo
de nuevo para desconectarlo.

2. Luz de alimentación

Se ilumina cuando el aparato está conectado.

3. Entrada frontal de antena A

75 Ω, BNC, suministra 9 V CC/25 mA para alimentar la
antena exterior.

4. Entrada frontal de antena B

75 Ω, BNC, suministra 9 V CC/25 mA para alimentar la
antena exterior.

ANTENNA INPUT (75 Ω)

2

POWER

ON

OFF

ANTENNA DISTRIBUTOR WD-4800

43

1

15

5. CONEXIÓN

• El distribuidor WD-4800 admite hasta cuatro receptores WT-4800 con una o dos antenas receptoras.

• La longitud de los cables de antena entre el WD-4800 y los receptores WT-4800 será como máximo de 1 m.

5. Entrada CA

6. Selector de voltaje CA

Permite seleccionar el voltaje deseado.

7. Salida de distribución CC

Distribuye corriente continua.

8. Entrada posterior de antena B

75 Ω, BNC, suministra 9 V CC/25 mA para alimentar la
antena exterior.

9. Salida de distribución de antena B

75 Ω, BNC.

10. Salida de distribución de antena A

75 Ω, BNC.

11. Entrada posterior de antena A

75 Ω, BNC, suministra 9 V CC/25 mA para alimentar la
antena exterior.

[Posterior]

TUNER POWER SUPPLY ANT INPUT B

VOLTAGE SELECT

120V

5

13V 250 mA

230V

6

7 8

ANT OUTPUT B (75 Ω) ANT OUTPUT A (75 Ω)

(75 Ω)

ANTENNA DISTRIBUTOR WD-4800

9

ANT INPUT A

(75 Ω)

ASSEMBLED IN TAIWAN

ENGINEERED IN JAPAN

10 11

YW-4500 YW-4500 YW-4500 YW-4500

Conectar a las entradas de antena frontales

WD-4800

VOLTAGE SELECT

120V

230V

TUNER POWER SUPPLY ANT INPUT B

13V 250 mA

ANT OUTPUT B (75 Ω) ANT OUTPUT A (75 Ω)

(75 Ω)

ANTENNA DISTRIBUTOR WD-4800

ANT INPUT A

ENGINEERED IN JAPAN

(75 Ω)

ASSEMBLED IN TAIWAN

WT-4800

WT-4800

WT-4800

WT-4800

ANT B DC IN

IN OUT INOUT

ANT B DC IN

IN OUT INOUT

ANT B DC IN

IN OUT INOUT

ANT B DC IN

IN OUT INOUT

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

REMOTE

(UNBALANCED)

12–18V 250DmA –20dBV

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

(BALANCED)

(UNBALANCED)

LEVEL

LINE MIC

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

LEVEL

LINE MIC

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

LEVEL

LINE MIC

OUTPUT (600Ω) MIX IN (10kΩ) ANT A

LEVEL

LINE MIC

–20dBV

(BALANCED)

(BALANCED)

(BALANCED)

HOT
COLD

(UNBALANCED)

–20dBV

HOT
COLD

(UNBALANCED)

–20dBV

HOT
COLD

(UNBALANCED)

–20dBV

HOT
COLD

–50dBV

–50dBV

–50dBV

–50dBV

16

8. ESPECIFICACIONES

Nota: El diseño y las especificaciones del producto pueden ser modificados sin previo aviso con objeto de mejorar sus

prestaciones.

• Accesorios

Cable CC ........................................................... 4

• Productos opcionales

Soporte para montaje en rack MB-15B

7. MONTAJE EN ARMARIO RACK.

Para montar el aparato en rack, utilice el soporte de montaje opcional MB-15B.

Paso 1. Retire los tacos de goma situados en la base del aparato.
Paso 2. Monte el soporte MB-15B en los laterales del aparato, utilizando para ello los tornillos incluidos en el kit.

Paso 3. Monte el aparato en el rack, utilizando para ello los tornillos que se suministran con el kit MB-15B.

Tornillo 3 x 14 (incluido en MB-15B)

Rack

Arandela de fibra M5 (incluida en MB-15B)

Tornillo M5 x 12 (incluido en MB-15B)

Soporte de montaje MB-15B (opcional)

6. UTILIZACIÓN

Paso 1. Conecte la unidad WD-4800 y los receptores conectados a la misma (la luz de alimentación se enciende).
Paso 2. Sitúe el interruptor del micrófono inalámbrico en posición ON.

Fuente de alimentación

Red de corriente alterna (posibilidad de seleccionar 120 V/230 V)

Consumo

0.25 A (120 V CA)/0.15 A (230 V CA)
Gama de frecuencias VHF/UHF
Canal de distribución 2 canales
Entrada de antena 2 entradas (1 anterior y 1 posterior), 75 Ω, BNC (alimentación "phantom" para antena: 9 Vcc/25 mA)
Salida de antena 4 salidas, 75 Ω, BNC
Alimentación CC 4 salidas (13 Vcc/250 mA cada una)
Indicador Luz de alimentación
Temperatura de trabajo

De –10 a +50°C

Acabado Panel frontal: revestimiento de aluminio, negro

Caja: chapa de acero plastificada, negro
Dimensiones 420 (anchura) x 44 (altura) x 305,5 (profundidad) mm
Peso 3,55 kg

17
