NOTICE

Version 10/15

Compteur transformateur
de mesure à courant
alternatif

Code : 001209762 = Modèle SINUS 5//1 S0 MID
Code : 001209763 = Modèle SINUS 5//1 M-BUS

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.

Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques
usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez
d’acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les
retirer de l’appareil et les déposer dans un centre de collecte.

Note de l’éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001
SEQUEDIN, 59458 Lomme CEDEX/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, micro­films ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les
différents menus et paramètres de l'appareil.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.
Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/10-15/JV

Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.

Conservez cette notice pour tout report ultérieur !

1. Aperçu

1.1. Type de construction

Cet appareil est un compteur convertisseur triphasé à quatre conducteurs permettant de mesurer les
travaux électriques sur différentes phases de charge.

9.9. Dysfonctionnements

En cas de panne partielle ou totale du compteur, vous devez dans un premier temps contrôler la
présence de tension secteur au niveau des bornes. Si le niveau de tension requis est bien présent
(comparer avec les données sur la plaque signalétique), il convient de contacter le fabricant. Toute
éventuelle réparation ne peut être effectuée que par le fabricant.

1.2. Utilisation

Ce compteur électrique à courant alternatif entièrement électronique et automatique convient à une
installation fixe au sein d’un réseau triphasé à quatre conducteurs, et permet de mesurer l’énergie
effective et réactive et de les comptabiliser sur deux tarifs énergétiques au maximum.
Il a été conçu en tant que compteur d’intérieur avec boîtier à encastrer sous la forme de 4 unités
modulaires pour montage sur rail DIN.

1.3. Branchement

Ce compteur est destiné à être branché sur un convertisseur de courant 5 A ou courant secondaire 1 A
au sein d’un réseau à basse tension (cf. également 2.3.2. «Possibilités de branchement»).
Vous disposez toujours d’une entrée de contrôle des tarifs pour la conversion tarifaire et d’une sortie à
impulsions proportionnelles à l’énergie effective.

1.4. Homologations

Le compteur SINUS avec marquage de conformité MID sur la base d’un examen de type et la version
logiciel du compteur avec l’identifiant 05072013 est conçu en tant qu’appareil de mesure de facturation
permettant de comptabiliser l’énergie effective.
Cette utilisation requiert un respect des modes de fonctionnement autorisés par les homologations/
certificats d’essai et de l’étendue des fonctionnalités mentionnées sur la plaque signalétique.

1.5. Autres spécificités

La plage CEM peut être étendue de 2 kHz à 150 kHz dans le respect des directives VDE relatives aux
capacités des onduleurs.
Une utilisation sans conducteur neutre raccordé (conducteur point neutre) est autorisée et n’a aucun effet
sur la précision de mesure lorsque la tension triphasée symétrique reste au sein des limites de mesure.
Une source auxiliaire supplémentaire ne s’avère pas nécessaire pour le compteur.
Une deuxième sortie à impulsions proportionnelles à l’énergie réactive ainsi qu’une passerelle de
communication M-Bus pour la transmission de données sont également disponibles en option.

1.6. Directives et normes

Elément de mesure de l’énergie effective conforme aux normes DIN-EN 50470-1:2006 et DIN-EN 50470­3:2006.
Elément de mesure de l’énergie réactive conforme aux normes DIN-EN 62052-11:2003 et DIN-EN
62053-23:2003.
Examen de type EU conforme à la directive MID 2004/22/EU.
Equipement conforme à la directive CEM 2004/108/EU.
Sortie à impulsions conforme à la norme DIN EN 62053-31:1999 en tant que générateur d’impulsions
passif de classe A ou B.
Appareil modulaire conforme à la norme DIN 43880:1988, taille 1, largeur du boîtier 4 TE = 72 mm
Montage sur rail DIN (TH 35) 35 mm, conforme à DIN EN 60715:2001
Niveaux de protection pour l’appareil et le boîtier conformes à DIN EN 60529:1992
Charge admissible des câbles et conducteurs selon DIN VDE 0298-4:2003
Couples de rotation des vis sur les points de raccordement conformes à DIN EN 60999-1:2000
Point du tournevis conforme aux normes DIN 5264:2006-01 et DIN ISO 8764-1:2006-01.

9.10. Emplacements de sécurité

La violation ou le retrait des éléments du boîtier, des marquages de conformité, des marquages de
sécurité du fabricant sur le boîtier, des marquages généraux/de sécurité relatifs à la législation sur
l’étalonnage ou toute modification apportée sur le boîtier ou sur les étiquettes conduisent à l’annulation
anticipée de la validité de l’étalonnage de l’appareil (EO 1988 ; partie 4, paragraphe 13), de la garantie, et
de la responsabilité du fait des produits. Pour obtenir un aperçu de l’étiquette de sécurité du fabricant sur
le boîtier, veuillez consulter le paragraphe 7.2 «Marquage de sécurité».

9.11. Allégement des contrôles

9.11.1. Test de fonctionnement à vide

Le test de fonctionnement à vide peut être effectué sous sa forme réduite. Il convient ici de contrôler que
la LED de la sortie d’essai respective passe d’un clignotement à un allumage en continu en l’espace de
30 secondes si l’intensité triphasée, pour laquelle cos phi = 1 ou sin phi = 1, ne dépasse pas 50% de
l’intensité triphasée de démarrage prescrite.

9.11.2. Test de démarrage

Le test de démarrage peut être effectué sous sa forme réduite. Il convient ici de contrôler que la LED de la
sortie d’essai respective passe d’un allumage en continu à un clignotement en l’espace de 30 secondes si
l’intensité triphasée, pour laquelle cos phi = 1 ou sin phi = 1, dépasse l’intensité triphasée de démarrage
prescrite.

9.11.3. Préchauffage

Un préchauffage métrologique avant les tests de précision peut être évité en cas de certitude que la
température au cœur du compteur se situe bien dans une plage comprise entre +21°C et +25°C au
moment de démarrer le test (via un stockage approprié, par exemple). Dans le cas contraire, il convient
de préchauffer l’appareil jusqu’à atteindre un statut de fonctionnement thermiquement stable avec la
tension nominale.

9.11.4. Mode test

Le compteur SINUS n’est équipé d’aucun mode test.

10. Stockage et transport

Le stockage et le transport doivent être réalisés à des températures se situant dans une plage comprise
entre -40°C et +70°C (1K5 ou 2K4) et à une humidité relative comprise entre 0% et 95%. Vous devez
éviter la formation de condensation provenant de l’humidité sur ou à l’intérieur de l’appareil, ainsi que les
charges mécaniques avec des valeurs d’accélération supérieures à 200 m/s².

2 27

9. Informations de suivi

2. Dispositions

9.1. Eléments de réglage

Le compteur mis en service ne nécessite aucun élément d’ajustage et n’a pas besoin d’être ajusté.

9.2. Entretien

Après la mise en service conforme, le compteur ne nécessite aucun entretien pour un fonctionnement
conforme.

9.3. Résistance et fiabilité

La résistance et la fiabilité métrologiques dans des conditions de fonctionnement nominales ont été
développées pour une période minimale de 10 ans.

9.4. Etalonnage

L’étalonnage présentant le marquage métrologique CE et le compteur mis en service dans le respect de
la déclaration de conformité ainsi qu’un compteur étalonné nationalement sont régulés par la législation
relative à l’étalonnage (EO 1988 ; partie 4).

9.5. Vérification

Il est possible d’effectuer une vérification du compteur selon la méthode du compteur de test ou le
processus de puissance sur la durée.
Méthode du compteur de test : Utilisation des LEDs de sorties d’essai ou des sorties d’impulsions
électriques du SINUS et branchement d’un compteur de test sur les câbles de tension et d’intensité du
SINUS.
Processus de puissance sur la durée : Utilisation de l’enregistrement d’énergie du SINUS lors de
l’utilisation d’une charge constante et définie sur une période définie.
Il est uniquement possible de procéder à des contrôles légaux dans le respect des conditions de test
définies ! Vous trouverez les exigences relatives aux conditions de test requises dans GM-AR, les
régulations PTB volume 6, ainsi que dans DIN EN 50470 et DIN EN 62053.

9.6. Erreurs tolérées en service

Conformément au paragraphe 33 de la législation relative à l’étalonnage (EO 1988, partie 6), sont
considérées comme erreurs maximales tolérées en service (limites de décalage de mesure postérieures
à la mise en service d’un appareil de mesure) le double des erreurs maximales d’étalonnage (limites
de décalage de mesure au moment de la vérification primitive/de la mise en service d’un appareil de
mesure), sauf mention contraire dans le certificat d’essai de type/l’approbation de modèle concerné(e).

9.7. Vérification ultérieure

Les erreurs maximales d’étalonnage prévalent au moment de l’étalonnage sauf mention contraire dans le
certificat d’essai de type/l’approbation de modèle concerné(e). L’étendue du test nécessaire répond aux
directives mentionnées dans le certificat d’essai de type/l’approbation de modèle concerné(e).

9.8. Détection des dysfonctionnements

Le compteur n’est équipé d’aucun système de détection des dysfonctionnements ni de rapports qui en
découlent. Il convient de noter l’exception suivante : lorsque les statuts du compteur ne peuvent pas être
correctement enregistrés, l’écran clignote, ce qui signifie que le compteur doit être considéré comme
«techniquement défectueux».

2.1. Consignes de sécurité

Le compteur répond à toutes les exigences légales en matière de sécurité dans le cadre d’une
utilisation conforme. Une utilisation en dehors des dispositions peut générer des effets négatifs,
dysfonctionnements, dangers ou dommages au niveau du compteur ou d’autres éléments de l’installation.
Un compteur ayant chuté, visiblement endommagé, ouvert, manipulé, humide ou mouillé ne doit pas
être installé et/ou être mis en service. Le compteur doit uniquement être utilisé dans le respect de ses
dispositions. Les travaux sur les installations électriques doivent exclusivement être effectués par du
personnel formé à cet effet. Il convient de respecter, d’appliquer et de maintenir les directives et mesures
de sécurité applicables.

2.2. Lieu d’installation

Le compteur doit être installé de manière fixe au sein d’un boîtier d’installation (armoire UV, armoire
de distribution, petit coffret, etc.) avec niveau de protection IP54 ou supérieur et sur un rail DIN 35 mm
conforme à la norme DIN EN 60715:2001.
Le lieu d’installation doit répondre aux conditions ambiantes mécaniques de catégorie M1 ou M2 ainsi
qu’aux conditions ambiantes électriques de catégorie E1 ou E2 conformément à la directive 2004/22/EU.
Pour les mesures de facturation, vous devez assurer une bonne visibilité permanente sur les écrans des
compteurs (lisibilité).
Une utilisation sur des panneaux de contrôle conformément à DIN 43853 n’est pas possible sans
adaptateur de fixation et n’est pas autorisée sans cache supplémentaire.

2.3. Compteur avec branchement sur transformateur

L’installation du compteur s’effectue en raccordement semi direct : il est ainsi directement raccordé sur la
tension à mesurer et indirectement raccordé sur le circuit de l’abonné alimenté via le transformateur. La
prise de tension de mesure et d’alimentation doit ainsi s’effectuer selon un branchement correspondant à
l’intensité vers le compteur principal et/ou selon les directives en vigueur à respecter.
Une distinction est effectuée entre les mesures de transformateur à valeur primaire et celles à valeur
secondaire. Les mesures à valeur primaire intègrent déjà la transmission ou le facteur du transformateur
monté en série dans les résultats d’affichage et indiquent les dimensions de mesure réelles. Les mesures
à valeur secondaire n’intègrent pas la transmission ou le facteur du transformateur monté en série dans
les résultats d’affichage et indiquent un résultat qui correspond aux dimensions de mesure réelles par
rapport à la transmission du transformateur.
La transmission du transformateur correspond au rapport stable entre la valeur nominale primaire et
la valeur nominale secondaire, indiquée en valeur décimale et renseignée sous la forme d’une casse
intégrale sur la plaque signalétique. Le facteur du transformateur correspond au rapport stable entre la
valeur nominale primaire et la valeur nominale secondaire, indiquée en valeur décimale, ce qui permet
de recalculer des résultats enregistrées en tant que valeur secondaire sur leur valeur primaire ou
inversement. Les facteurs de transformateur peuvent être également indiqués sous la forme d’un facteur
total à partir de l’empilage de plusieurs facteurs séparés, conformément aux données techniques.

2.3.1. Valeurs de branchement

Toutes les données correspondent aux valeurs indiquées sur la plaque signalétique du compteur.
Pour un compteur présentant les données de tension 3x230/400 V sur la plaque signalétique :
Tension de référence Un = 3x230/400 V, sur un réseau triphasé à quatre

Pour un compteur présentant les données de courant 0,01-1(6) A sur la plaque signalétique :
Puissance du courant de démarrage Ist = 0,002 A
Puissance du courant minimum I
Puissance du courant transitoire Itr = 0,05 A
Puissance du courant assigné In = 1 A
Puissance du courant limite I
Pour les phases chargées symétriques.

= 0,01 A

min

= 6 A

max

conducteurs.

26 3

2.3.2. Possibilités de branchement

SINUS 5//1 S0 Puissance du courant limite 6 A, une sortie d’impulsion pour énergie effective,

une sortie d’impulsion pour énergie réactive

SINUS 5//1 M-BUS Puissance du courant limite 6 A, une sortie d’impulsion pour énergie effective,

une passerelle M-Bus.

2.3.3. Conditions requises

Vous devez en tout les cas vous assurer de ne pas dépasser les plages limites mentionnées dans
les données techniques pour le fonctionnement et de respecter les conditions de service sur le lieu
d’installation indiquées sur la plaque signalétique du compteur.

2.3.4. Fusibles d’entrée

Vous ne devez installer des éléments de protection contre la surintensité de 6 A maximum en tant que
fusibles d’entrée pour le compteur qu’au niveau des chemins de tension de mesure (fusibles sur la
gamme complète, disjoncteur par exemple).
Il ne doit y avoir aucun élément de protection contre la surintensité ou coupe-circuit au niveau des circuits
d’intensité secondaire du transformateur (sortie du transformateur).

2.3.5. Section de câble

La section de câble ainsi que le type de câbles de tension en direction du compteur doivent être
sélectionnés en fonction de la sélection de l’emplacement et de la valeur des fusibles d’entrée, ainsi que
de la longueur de câble entre le compteur et le transformateur, et les directives régionales en vigueur le
cas échéant.
La charge admissible des câbles et conducteurs est définie par DIN VDE 0298-4.
La sélection des sections de câbles d’intensité en direction du compteur doit prendre en considération
l’intensité nominale secondaire du transformateur, la puissance apparente et la plage de surintensité du
transformateur utilisé, ainsi que la longueur de câble installée entre le compteur et le transformateur, et
les directives régionales en vigueur le cas échéant.

2.3.6. Bornes à vis

La capacité de serrage des bornes de tension, d’intensité et neutre est comprise entre 0,5 mm² min.
et 6 mm² max. Vous devez utiliser une forme de lame de tournevis SL pour les vis à tête fendue, aux
dimensions de 4,0 mm x 0,6 mm. Le couple de serrage recommandé pour la vis M3 est de 0,5 Nm.
La capacité de serrage des bornes supplémentaires est comprise entre 0,25 mm² min. et
1,5 mm² max. Vous devez utiliser une forme de lame de tournevis SL pour les vis à tête fendue, aux
dimensions de 3,5 mm x 0,6 mm. Le couple de serrage recommandé pour la vis M2,5 est de 0,4 Nm.
Les extrémités de câbles à plusieurs conducteurs doivent être équipées d’un embout approprié avant
le serrage. Les couples de serrage des vis au niveau des organes de serrage sont définis par DIN EN
60999-1.

Puissance apparente consommée en circuit
de tension

Puissance apparente consommée en circuit
d’intensité

Courant de démarrage effectif (triphasé) I ≈ 1,8 mA pour chaque phase avec Un, fn et cosφ 1

Teneur en énergie harmonique prise en
compte

Plage de température de fonctionnement

Humidité de l’air maximale ≤75% en moyenne, 95% momentané, sans

Conditions ambiantes autorisées M2 mécanique, E2 électromagnétique

Classe de protection Classe de protection 2, isolation de protection

Niveau de protection Boîtier IP51, avec cache de bornes fermé

Dimensions d’encastrement

Dimensions extérieures 72 x 90 x 63 mm (l x h x p)

Fixation Rail TH 35 horizontal (indépendamment de la position

Utilisation Appareil d’installation ; compteur d’énergie

Mesure de la tension Diviseur de résistance

Mesure de l’intensité Translateur de courant

Alimentation interne Alimentation triphasée à découpage

Traitement des valeurs de mesure 1 CI de mesure énergétique avec CPU intégré

Matériau du boîtier Polycarbonate avec 6% de fibre de verre >PC-GF6<

Capacité de serrage bornes supplémentaires 0,25 mm² min. ; 1,5 mm² max.

Vis de serrage supplémentaires Filetage M2,5 ; 0,4 Nm nom. ; SL 3,5 mm x 0,6 mm

Capacité de serrage bornes de tension/
d’intensité

Vis de serrage bornes de tension/d’intensité Filetage M3 ; 0,5 Nm nom. ; SL 4,0 mm x 0,6 mm

Branchement Semi direct, branchement sur le transformateur et

Fusible auxiliaire ports de tension Plage totale, 6 A max.

Poids 0,23 kg environ

≤0,6 VA par phase avec Un et fn, cosφ 0,8k

≤0,004 VA par phase avec In et ≤0,06 VA par phase

avec I

max

Jusqu’à environ 4 kHz (métrologique)

3K6 (-25 à +55°C), en intérieur

condensation

Taille2, profondeur 56 mm, 4 TE

de montage)

électronique

0,5 mm² min. ; 6 mm² (flexible) max.

mesure directe sur la tension

2.4. Montage

Le montage du compteur au sein d’une installation électrotechnique ne peut s’effectuer que lorsque la
tension et l’intensité ont été coupées. Lors du montage, il convient de suivre, d’appliquer et de respecter
les normes, directives et mesures de sécurité en vigueur. Le compteur ne peut être monté et branché
que sur une installation ou des éléments dont les valeurs électriques correspondent aux indications
renseignées sur la plaque signalétique, et dont les conditions ambiantes répondent aux directives.
L’équipement de protection contre la surintensité au niveau des entrées de tension doit répondre aux
directives ainsi qu’aux conditions de coupure.

2.5. Contrôle de l’installation

Contrôle de la concordance des données de tension et d’intensité du compteur avec les valeurs de
branchement électrique. Il convient de contrôler que la mise en marche du compteur corresponde à
son type et à son mode de branchement, comme illustré sur le schéma de raccordement, et que les
conditions de coupure requises soient respectées.

4 25

8.4. Caractéristiques techniques

Fabricant TIP Thüringer Industrie Produkte GmbH

Désignations des modèles SINUS 5//1 S0 et SINUS 5//1 M-BUS

Description brève Compteur d’énergie active triphasé électronique à

Certificat d’essai de type DE MTP 13 B 009 MI-003

Normes de base EN 50470-1:2006 ; EN 50470-3:2006

Type de circuit Compteur de réception de trois valeurs de mesure

Branchement secteur Réseau triphasé à 4 conducteurs, avec transformateur

Plage de tension de référence (cf. marquage
sur le compteur)

Plage de fréquence de référence (cf.
marquage sur le compteur)

Données d’intensité selon marquage sur le
compteur

Intensité de démarrage Ist = 0,002 A (symétrique selon la phase)

Intensité minimale (cf. marquage sur le
compteur)

Intensité transitoire Itr = 0,05 A

Intensité de mesure (cf. marquage sur le
compteur)

Intensité maximale (cf. marquage sur le
compteur)

Classe de précision (cf. marquage sur le
compteur)

Affichage de fonctionnement/sortie d’essai,
optique

Détection d’arrêt/de retour, optique LED rouge, éclairage en continu

Affichage Ecran LCD (cristaux liquides)

Arité de l’enregistreur d’énergie 5 chiffres kWh et 3 décimales

Constantes d’impulsions, optique (cf.
marquage sur le compteur)

Constantes d’impulsions, électrique (cf.
marquage sur le compteur)

Nombre d’impulsions/durée de mesure pour
répétabilité

Sortie d’impulsion, électriquement passive Sans potentiel, conformément à DIN EN 62053-31

Paramètres d’impulsion, électriques U

Longueur d’impulsion, réglée t

Plage étendue de tension de fonctionnement 180 à 265 V ; tension monophasée ou triphasée

Plage étendue de fréquence de
fonctionnement

Puissance effective consommée en circuit de
tension

4 conducteurs avec transformateur de mesure dans un
boîtier pour rail DIN 4 TE

de mesure

Un = 3x230/400 (1 ± 10%) V

fn = 50 (1 ± 2%) Hz

I

(I

min-In

I

min

In = 1 A ou 5 A

I

max

Classe A (MPE = ± 3,5%) ou classe B (MPE = ± 2%)

LED rouge, clignotant, t

RL : 20000 imp/kWh standard (0,05 Wh/imp)

RA : 5000 imp/kWh standard (0,2 Wh/imp)

2 impulsions minimum et 20 secondes de délai
d’intégration

classe A et B

max

l’inversion de polarité

i max

paragraphe 6.2

40 à 65 Hz

≤0,5 W par phase avec Un et f

) A

max

= 0,01 A

= 6 A

= 30 ms

min

= 30 V, I

= Cf. contenu numéro d’identification 0.3.8 et

= 30 mA, protection contre

max

n

L’équipement de protection contre la surintensité (fusible d’entrée du compteur) ne doit pas dépasser la
valeur maximale autorisée. Les sections de câble installées doivent être sélectionnées dans le respect
des normes, et respecter les directives de branchement.
Les extrémités des câbles d’installation doivent être insérées sur une profondeur suffisante dans les
bornes à vis du compteur et les vis doivent être serrées selon les couples requis.
Aucune zone de conducteur dénudée (non isolée) ne doit dépasser de l’isolation du répartiteur.
Les caches des vis de serrage du compteur doivent être insérés une fois l’installation effectuée avec
succès.

2.6. Mise en service des compteurs branchés via le transformateur

La mise en service du compteur s’effectue par étapes, une fois l’installation complètement terminée et les
contrôles d’installation réalisés.
Les fusibles au niveau des entrées de tension de mesure et d’alimentation du compteur doivent être
coupés avant la mise en service, ou la mise en service sans tension doit être assurée d’une autre
manière.
Vous devez assurer que les circuits secondaires du transformateur soient exempts de charge avant la
mise en service (en coupant le courant primaire du transformateur et en court-circuitant son courant
secondaire, par exemple).
Activation des fusibles d’entrée de tension/de la tension de mesure et d’alimentation.
Contrôle de la tension présente au niveau des bornes de tension du compteur sur l’ensemble des
trois phases et comparaison avec les données de tension mentionnées sur la plaque signalétique du
compteur.
Contrôle de la présence du champ tournant de droite au niveau des bornes de branchement du
compteur.
Contrôle de l’arrêt du compteur – les LEDs d’affichage (sorties de test RL) situées à droite de l’écran du
compteur doivent rester allumées en rouge.
Activation des intensités primaires du transformateur et activation par phases des intensités secondaires
du transformateur – le démarrage du compteur ainsi que l’absorption de la charge doivent être
effectués et contrôlés par phases pour chaque paire de tension de mesure et d’intensité secondaire
correspondante, les types et directions d’énergie qui en résultent par phases doivent être plausibles par
rapport au système d’installation.
Vous trouverez davantage d’informations relatives à la signification de l’affichage dans le chapitre 4
«Utilisation».

3. Modes de fonctionnement

3.1. Redémarrage

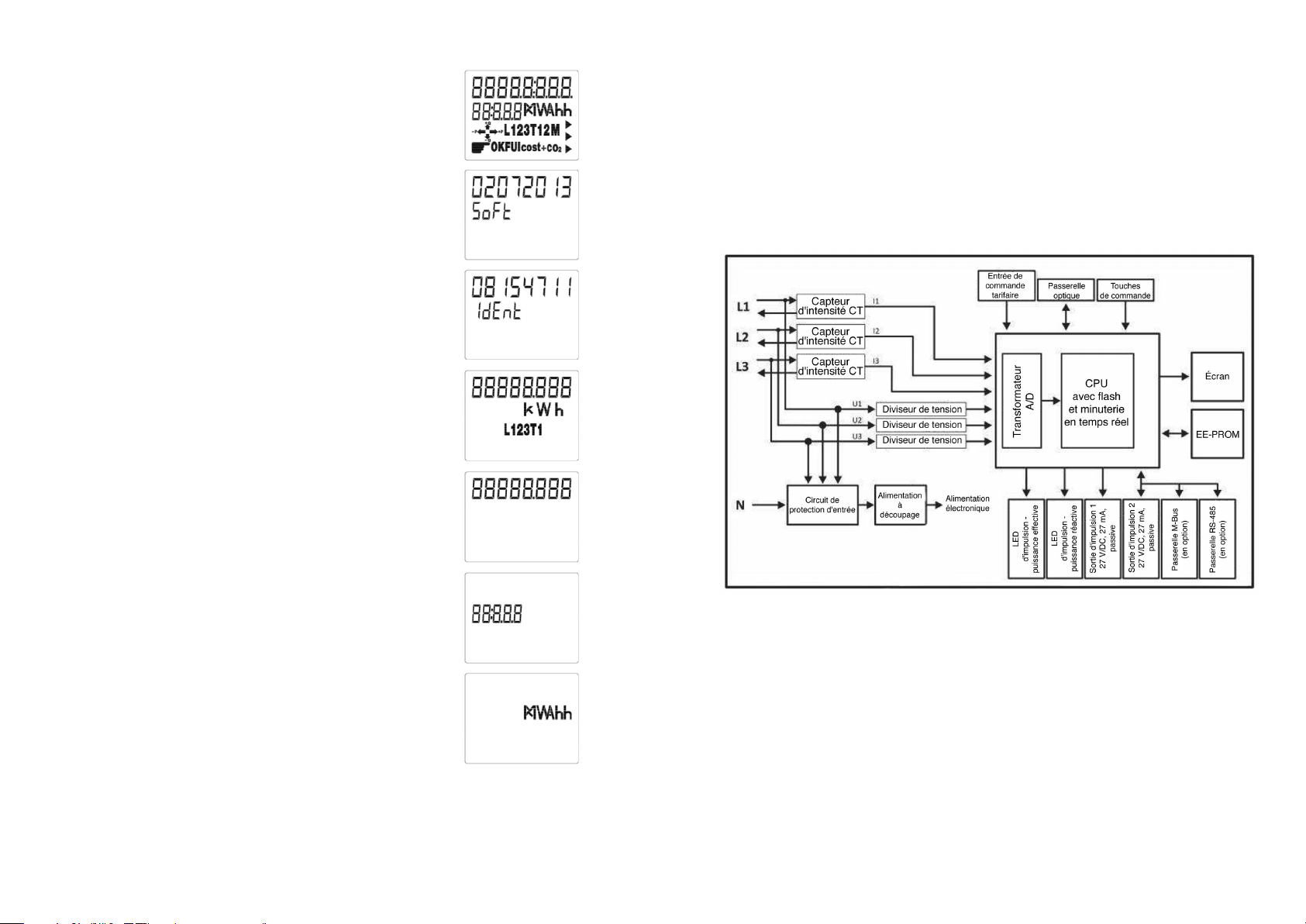

Une fois le compteur activé, celui-ci charge son programme d’exploitation (logiciel) à partir de la
mémoire interne. L’écran affiche ainsi un segment-test pendant 3 secondes (tous les segments sont
représentés simultanément), et la LED au niveau des sorties d’essai indique un test de fonctionnement
(la LED s’allume). Le compteur est ensuite prêt à l’emploi en mode mesure et peut enregistrer l’énergie
électrique.
Une fois le segment-test effectué, l’écran du compteur affiche la version du logiciel utilisé pendant 4
secondes, puis l’identifiant du fabricant (numéro fabricant) pendant 4 secondes.
Au bout de 10 secondes environ après l’activation, l’indication de la minuterie actuelle en cours apparaît
(kWh).

3.2. Désactivation

En cas de tension monophasée inférieure à 180 V/AC (phase neutre), la mesure d’énergie se bloque sur
le trajet de mesure concerné. La quantité d’énergie partielle qui en résulte n’est plus enregistrée et n’est
plus transférée vers la sortie d’essai (LED) ni vers la sortie d’impulsion.
En cas de tension multiphase inférieure à 180 V/AC, la mesure d’énergie se bloque, et l’écran, la sortie
d’essai ainsi que la sortie d’impulsion se coupent.
Les statuts de compteur enregistrés sont sauvegardés au sein d’une mémoire non volatile (EEPROM), et
y demeurent pendant au moins 10 ans.

24 5
