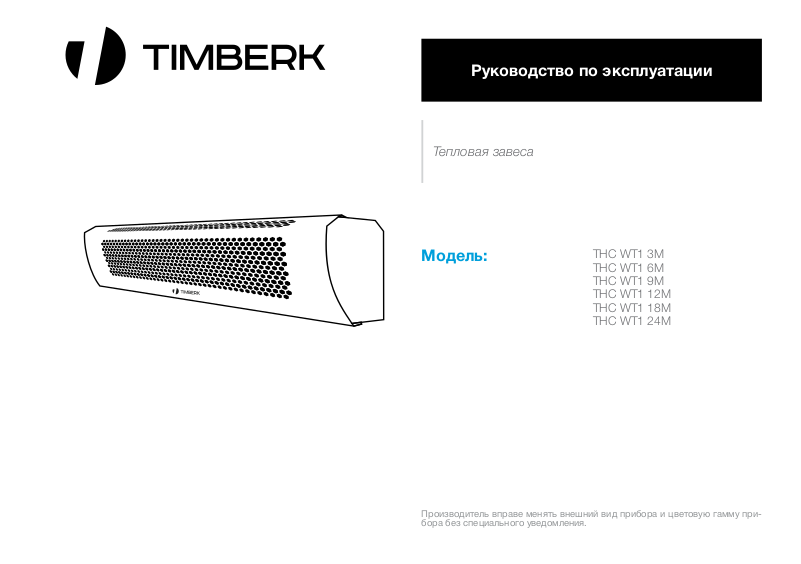

Timberk THC WT1 18M, THC WT1 3M, THC WT1 6M User manual

Руководство по эксплуатации

Тепловая завеса

Модель:

Производитель вправе менять внешний вид прибора и цветовую гамму прибора без специального уведомления.

THC WT1 3M THC WT1 6M THC WT1 9M THC WT1 12M THC WT1 18M THC WT1 24M

СОДЕРЖАНИЕ

1. Важная информация

2. Меры предосторожности

3. Рабочие характеристики Технические характеристики Размерные характеристики Условия эксплуатации

4. Описание и принцип работы Описание тепловой завесы Принцип работы тепловой завесы

5. Комплектация

6. Установка Местоположение и монтаж Подключение к электрической сети Модель THC WТ1 3M Модели THC WТ1 6M, THC WТ1 9M Модели THC WТ1 12M, THC WТ1 18M, THC WТ1 24M

7. Управление тепловой завесой Панель управления для модели THC WТ1 3M Эксплуатация тепловой завесы THC WТ1 3M Выносной пульт управления THC WТ1 6M, THC WТ1 9M, THC

WТ1 12M, THC WТ1 18M, THC WТ1 24M Эксплуатация тепловой завесы THC WТ1 6M, THC WТ1 9M,

THC WТ1 12M, THC WТ1 18M, THC WТ1 24M

8. Обслуживание

9. Транспортирование и хранение

10. Возможные неисправности и методы их устранения

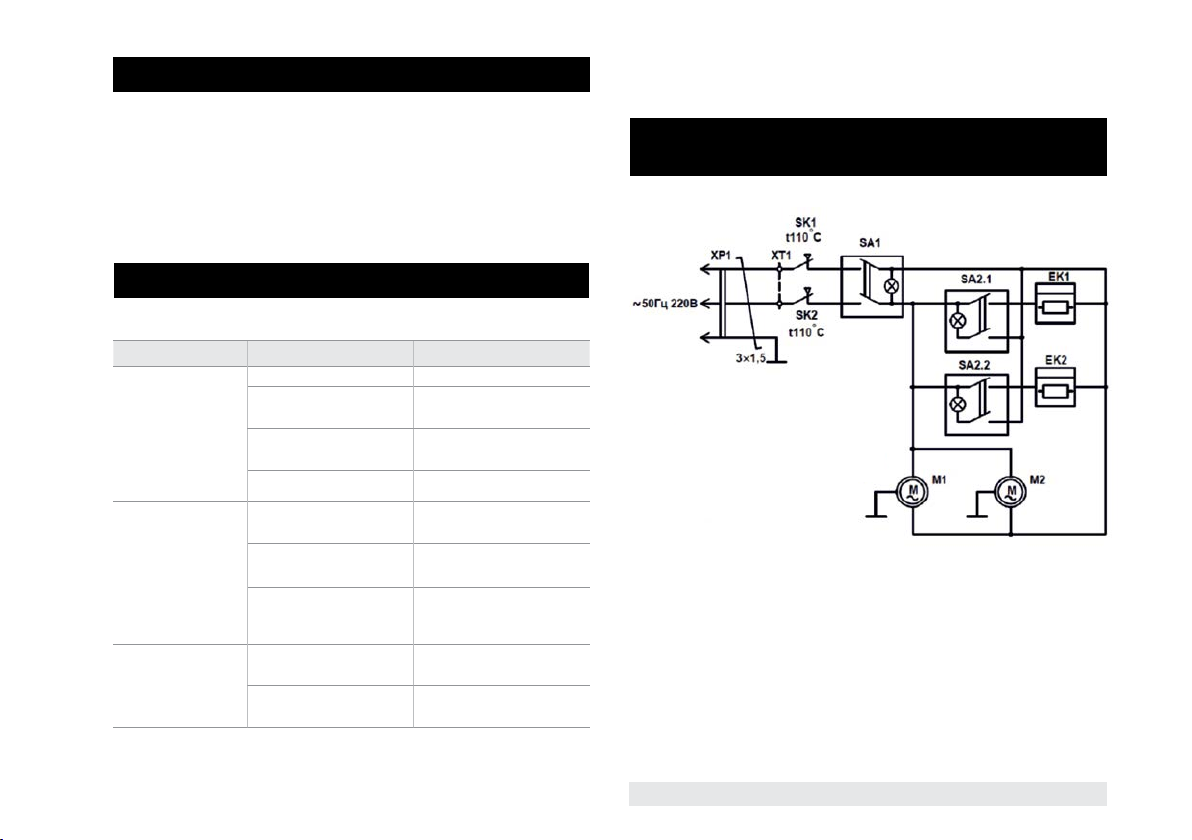

11. Принципиальные электрические схемы Модель THC WТ1 3M Модели THC WТ1 6M, THC WТ1 9M Модели THC WТ1 12M, THC WТ1 18M, THC WТ1 24M

12. Утилизация

13. Информация о сертификации

Уважаемый покупатель!

2 3 4 4 5 5 5 5 5 6 6 6 6 7 7 7 8 8 8

9 10 11 11 11 11 12 12 12 13

Благодарим Вас за удачный выбор и приобретение электрической воздушной тепловой завесы TIMBERK. Она прослужит Вам долго.

Электрическая воздушная тепловая завеса TIMBERK предназначена для защиты помещений от проникновения холодного наружного воздуха, для снижения теплопотерь внутри помещения, для поддержания комфортной температуры в зоне установки завесы, а также при отключенных нагревательных элементах она может быть использована в летнее время для защиты кондиционируемого помещения от проникновения внутрь теплого наружного воздуха, пыли, дыма, насекомых и т.п.

1. ВАЖНАЯ ИНФОРМАЦИЯ

Просим внимательно ознакомиться с данным руководством по эксплуатации перед использованием тепловой завесы.

В данном руководстве по эксплуатации содержится важная информация, касающаяся вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним.

Сохраните руководство по эксплуатации, вместе с гарантийным талоном, кассовым чеком, по возможности, картонной коробкой и упаковочным материалом.

Приобретенная вами тепловая завеса может несколько отличаться от описанного в руководстве, что не влияет на способы её использования и эксплуатации.

Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не включают всех возможных режимов и ситуаций, которые могут встречаться. Необходимо понимать, что здравый смысл, осторожность и тщательность являются факторами, которые невозможно «встроить» ни в один продукт.

Эти факторы должен учитывать человек, который заинтересован в надлежащей эксплуатации устройства. Изготовитель не несет ответственности в случае повреждения прибора или его отдельных частей во время транспортировки, в результате неправильной установки, в результате колеба-

www.timberk.com • тепловая завеса

ний напряжения, а также в случае, если какая-либо часть прибора была изменена или модифицирована.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

При использовании тепловой завесы, необходимо соблюдать ряд мер предосторожности. Неправильная эксплуатация в силу игнорирования мер предосторожности может привести к причинению вреда здоровью пользователя и других людей, а также нанесения ущерба их имуществу.

1. Прочитайте все инструкции перед использованием данного прибора.

2. При эксплуатации завесы соблюдайте общие правила безопасности при пользовании электроприборами.

3. Данный прибор при работе нагревается до очень высокой температуры. Чтобы избежать ожогов, не прикасайтесь руками и другими частями тела к горячим поверхностям прибора.

4. Тепловая завеса должна располагаться вдали от легковоспламеняющихся и легкодеформируемых объектов.

5. В целях обеспечения пожарной безопасности не накрывайте завесу, не сушите на ней одежду и любые другие ткани и материалы, а также не ограничивайте движение воздушного потока на входе и выходе воздуха. Это может привести к перегреву тепловой завесы, выходу её строя или причинить значительный ущерб Вам и/или вашему имуществу.

6. Не эксплуатируйте завесу при появлении искрения, наличии видимых повреждений кабеля, неоднократном срабатывании устройства аварийного отключения, а также после сбоев в работе, падения или какого-либо повреждения прибора.

7. Ремонт прибора должен производиться только квалифицированными специалистами в авторизованных сервисных центрах производителя. Никогда не пытайтесь производить ремонт прибора самостоятельно. Это может причинить вред вашему здоровью и повлиять на гарантийное обслуживание прибора.

8. Завеса всегда должна находиться под наблюдением, запрещается её длительная эксплуатация в отсутствии персонала.

9. Никогда не подключайте завесу к электросети, если её поверхность влажная (мокрая).

10. Когда завеса включена и работает, не касайтесь её поверхности и поверхности пульта управления мокрыми руками и любыми частями тела.

11. Не используйте завесу в ванных комнатах, прачечных или других ана-

логичных влажных помещениях, а также в тех местах, где есть вероятность попадания струй и капель воды на её поверхность.

12. Не просовывайте пальцы и исключите попадание посторонних предметов в какие-либо вентиляционные, воздухозаборные или выходные отверстия, так как это может привести к поражению электрическим током или повреждению завесы.

13. Завеса содержит внутри горячие и искрящие компоненты. Не используйте завесу в местах использования или хранения бензина, краски или других легковоспламеняющихся жидкостей.

14. Используйте тепловую завесу только так, как описано в данном руководстве. Любое другое использование, не рекомендуемое изготовителем, может привести к пожару, поражению электрическим током или травмированию людей.

15. Ни в коем случае не выполняйте техническое обслуживание завесы, когда она подключёна к электросети.

16. При выключении завесы необходимо сначала отключить нагревательные элементы, оставив включенным работающий вентилятор минимум на 3 минуты. И только после этого полностью отключить прибор от электрической сети.

17. Для нормальной работы завесы уровень напряжения в электросети должен быть достаточен, а ее технические параметры должны быть в строгом соответствии с техническими параметрами, указанными на корпусе прибора. При необходимости выясните характеристики своей сети у поставщика электроэнергии.

18. Запрещено эксплуатировать завесу, в электрической сети без заземляющего контура.

19. Запрещается эксплуатация завесы при снятых крышках.

20. Запрещается использовать программные устройства и таймеры автоматически включающие завесу;

21. Запрещено эксплуатировать тепловую завесу в помещениях с относительной влажностью более 93%, с биологоактивной средой, с запыленной средой, с взрывоопасной средой и с химически активной средой, разрушающей металлы и изоляцию.

22. Тепловая завеса не предназначена для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями, обладающими недостаточным опытом и знаниями, если они не находятся под наблюдением и не получили инструкций по использованию устройства от лица, ответственного за их безопасность.

www.timberk.com • тепловая завеса

3. РАБОЧИЕ ХАРАКТЕРИСТИКИ

Технические характеристики

Таблица 1

Характеристики

Параметры электропитания В/Гц 220~/50 380~/50 380~/50 380~/50 380~/50 380~/50

Номинальная сила тока A 14 9.1 13.7 18.5 18 24

Номинальная потребляемая мощность Вт 3000 6000 9000 12000 18000 24000

Мощность обогрева по ступеням Вт 0/1500/3000 0/3000/6000 0/4500/9000 0/6000/12000 0/9000/18000 0/12000/24000

Номинальная

производительность вентилятора

Средняя скорость потока воздуха на выходе м/сек 5 7 7 7.5 7,5 7,5

Увеличение температуры

воздуха на выходе в режиме «2»

Максимальная высота установки м 2 2.5 2.5 3 3 3

Класс влагозащиты IP20 IP20 IP20 IP20 IP20 IP20

Размеры мм 150х215х840 235х272х1070 235х272х1440 241х282х1920 241х282х1920 241х282х1920

Вес нетто кг 6.5 16 21 32 32 32

/час 600 1500 1650 3050 3050 3050

С 19.4 16.3 16.7 12 18 24

THC WT1 3M THC WT1 6M THC WT1 9M THC WT1 12M THC WT1 18M THC WT1 24M

Модели

Более подробное описание технических параметров и характеристик смотрите на сайте www.timberk.ru или спрашивайте у официальных дилеров TIMBERK.

ВНИМАНИЕ!

Производитель оставляет за собой право для разных партий поставок без предварительного уведомления изменять комплектующие части изделия (включая заливаемые \ засыпаемые составляющие), не влияя при этом на основные технические параметры изделия или улучшая их, а также не нарушая изменениями принятые на территории страны производства \ тран зита \ реализации стандарты качества и нормы законодательства.

Это может повлечь за собой изменение веса и габаритов изделия, но не более чем на +\- 5-20% (могут отличаться для раз ного вида изделий).

www.timberk.com • тепловая завеса

Размерные характеристики

Размерные характеристики тепловой завесы серии THC WT1 в мм в соответствии с рис. 1. приведены в таблице 2.

Таблица 2

Модель А B С D H G L

THC WT1 3M

THC WT1 6M

THC WT1 9M

THC WT1 12M

THC WT1 18M

THC WT1 24M

35 760 20 - 150 215 840

34,5 1025 30 115 235 272 1070

44 1400 30 115 235 272 1440

32,5 1865 30 115 241 282 1920

4. ОПИСАНИЕ И ПРИНЦИП РАБОТЫ

Описание тепловой завесы (рис.3)

Рис. 3

Рис. 2

Условия эксплуатации

Завеса предназначена для эксплуатации в закрытых помещениях с температурой воздуха от минус 10 ной влажности воздуха не более 93%, в условиях, исключающих по-

С до плюс 400С, при относитель-

падание на нее капель, брызг и атмосферных осадков (климатическое исполнение УХЛ 3.1 по ГОСТ 15150).

1. Корпус

2. Перфорированная решётка забора воздуха

3. Решётка выхода воздуха

4. Панель управления (для модели THC WT1 3M )

5. Выносной пульт управления (для моделей THC WT1 6M, THC WT1 9M, THC WT1 12M, THC WT1 18M, THC WT1 24M)

Принцип работы тепловой завесы (рис. 3, 4)

Тепловая завеса состоит из корпуса (1), изготовленного из листовой стали, покрытой высококачественным полимерным покрытием. Внутри корпуса установлены игольчатые нагревательные элементы («стич-элементы») и вентиляторный блок. Вентиляторы забирают воздух через перфорированную решетку (2), после чего поток воздуха, проходя через нагревательные элементы, нагревается и с большой скоростью направляется через решётку выхода воздуха (3) сверху вниз, создавая мощный воздушный поток.

www.timberk.com • тепловая завеса

5. КОМПЛЕКТАЦИЯ

1. Тепловая завеса -1 шт.

2. Руководство по эксплуатации -1 шт.

3. Гарантийный талон -1 шт.

4. Упаковка -1 шт.

ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция и технические характеристики тепловентилятора, а также его комплектация могут быть изменены про изводителем без предварительного уведомления.

6. УСТАНОВКА

Местоположение и монтаж

1. Тепловая завеса может быть смонтирована на любой опорной конструкции, обеспечивающей устойчивое и прочное крепление.

2. Наиболее эффективно применение завесы при установке над дверными проемами высотой до 2,2 м и для защиты открытых оконных проемов высотой до 1,5 м.

3. Тепловые завесы могут устанавливаться как горизонтально с нижним расположением решетки выхода воздуха, так и в вертикальном положении, при этом панель управления прибора или кабель управления должны находиться в верхней части.

ПРИМЕЧАНИЕ:

При эксплуатации тепловой завесы в вертикальном положении ее срок службы может быть уменьшен.

4. Завеса устанавливается как можно ближе к верхней стороне проема, при этом необходимо выдержать расстояние между верхней стенкой корпуса и потолком не менее 50 мм.

5.Чтобы получить максимальную эффективность ширина проёма должна быть меньше или равна ширине выдуваемого воздушного потока.

6. В широких проемах завесы устанавливаются одна за другой, с тем, чтобы перекрывалась вся ширина проема.

7. Для монтажа тепловой завесы на тыльной стороне её корпуса имеются специальные установочные отверстия. За эти отверстия завеса навешивается на предварительно вмонтированный в стену крепеж. В качестве крепежа рекомендуются шурупы или болты с шляпкой диаметром 9-12 мм (в комплект поставки не входят). Установочные размеры завесы приведены в таблице 2, 3.

Подключение к электрической сети

1. Перед подключением тепловой завесы к электрической сети, убедитесь, что параметры электросети в месте подключения соответствуют параметрам, указанным на маркировочной табличке с техническими данными прибора.

2. Работы по подключению завесы к электрической сети должны производить только квалифицированные специалисты в соответствии с установленными «Правилами устройства электроустановок» и «Правилами техники безопасности при эксплуатации электроустановок работающих при напряжении до 1000~В».

3. Перед подключением завесы, убедитесь в том, что завеса заземлена надлежащим образом. Правильное заземление важно для минимизации ударов током и опасности возгорания.

ВНИМАНИЕ!

Все работы по подключению тепловой завесы производить только при полном снятии напряжения питания.

www.timberk.com • тепловая завеса

Модель THC WT1 3M

1. Тепловая завеса рассчитана на подключение к электрической сети переменного тока с однофазным напряжением 220В (допустимые колебания напряжения от 198В до 242В) и контуром заземления.

2. Для подключения к электрической сети тепловая завеса комплектуется сетевым шнуром с вилкой.

3. Для подключения тепловой завесы к электрической сети вставьте вилку сетевого шнура тепловой завесы в розетку с заземляющим проводом.

ВНИМАНИЕ!

Электрический провод, подводимый к розетке от щита питания должен иметь сечение жилы не менее

(для медного провода).

1,5 мм

2. В щите питания должен быть установлен трёхфаз ный автоматический выключатель, рассчитанный на номинальный ток 16А, для защиты электропроводки от перегрузок.

ВНИМАНИЕ!

1. Электрическая розетка должна быть рассчитана на номинальный ток не ниже 16А, а электрический провод, подводимый к розетке от щита питания дол жен иметь сечение жилы не менее 1,5 мм2 для медного провода и не менее 2,5 мм2 для алюминиевого провода.

2. В щите питания должен быть установлен авто матический выключатель, рассчитанный на номинальный ток 16А, для защиты электропроводки от перегрузок.

Модели THC WT1 6M, THC WT1 9M

1. Завеса рассчитана на подключение стационарно к электрической сети переменного тока с трёхфазным напряжением 380~В (допустимые колебания напряжения от 342~В до 418~В)и контуром заземления

2. Перед подключением завесы к электрической сети необходимо произвести установку выносного пульта управления, подключенного на заводе - изготовителе. Для этого необходимо:

- отвернуть винт на пульте управления;

- снять верхнюю крышку и панель пульта;

- закрепить пульт на стене;

- установить панель и верхнюю крышку (инструкция по установке пульта и комплект крепежа прилагаются).

3. Для подключения тепловой завесы к электрической сети необходимо снять крышку на верхней стенке корпуса, завести силовой кабель и подключить его к клеммной колодке завесы в соответствии с маркировкой.

Модели THC WT1 12M, THC WT1 18M, THC WT1 24M

1. Завеса рассчитана на подключение стационарно к электрической сети переменного тока с трёхфазным напряжением 380В (допустимые колебания напряжения от 342~В до 418~В) и контуром заземления.

2. Перед подключением завесы к электрической сети необходимо произвести установку выносного пульта управления, подключенного на заводе-изготовителе, для этого необходимо:

- отвернуть винт на пульте управления,

- снять верхнюю крышку и панель пульта,

- закрепить пульт на стене,

- установить панель и верхнюю крышку (инструкция по установке пульта и комплект крепежа прилагаются).

3. Для подключения завесы к электрической сети необходимо снять перфорированную крышку завесы, завести силовой кабель и подключить его к клеммной колодке завесы в соответствии с маркировкой. Кабель питания должен быть зафиксирован при помощи уплотнителя или кабельного ввода (в комплект поставки не входит). Для ввода кабеля питания на верхней стенке предусмотрено отверстие диаметром 40 мм.

4. Для модели THC WT1 12M электрический провод, подводимый к прибору от щита питания должен иметь сечение жилы не менее 2,5 мм2 (для медного провода), для модели THC WT1 18M не менее 4,0 мм2 (для медного провода), для модели THC WT1 24M не менее 6,0 мм2 (для медного провода).

5. Для защиты электропроводки от перегрузок в щите питания должен быть установлен трёхфазный автоматический выключатель, рассчитанный на номинальный ток 25А для модели THC WT1 12M, 32А для модели THC WT1 18M, 40A для модели THC WT1 24M.

www.timberk.com • тепловая завеса

7. УПРАВЛЕНИЕ ТЕПЛОВОЙ ЗАВЕСОЙ

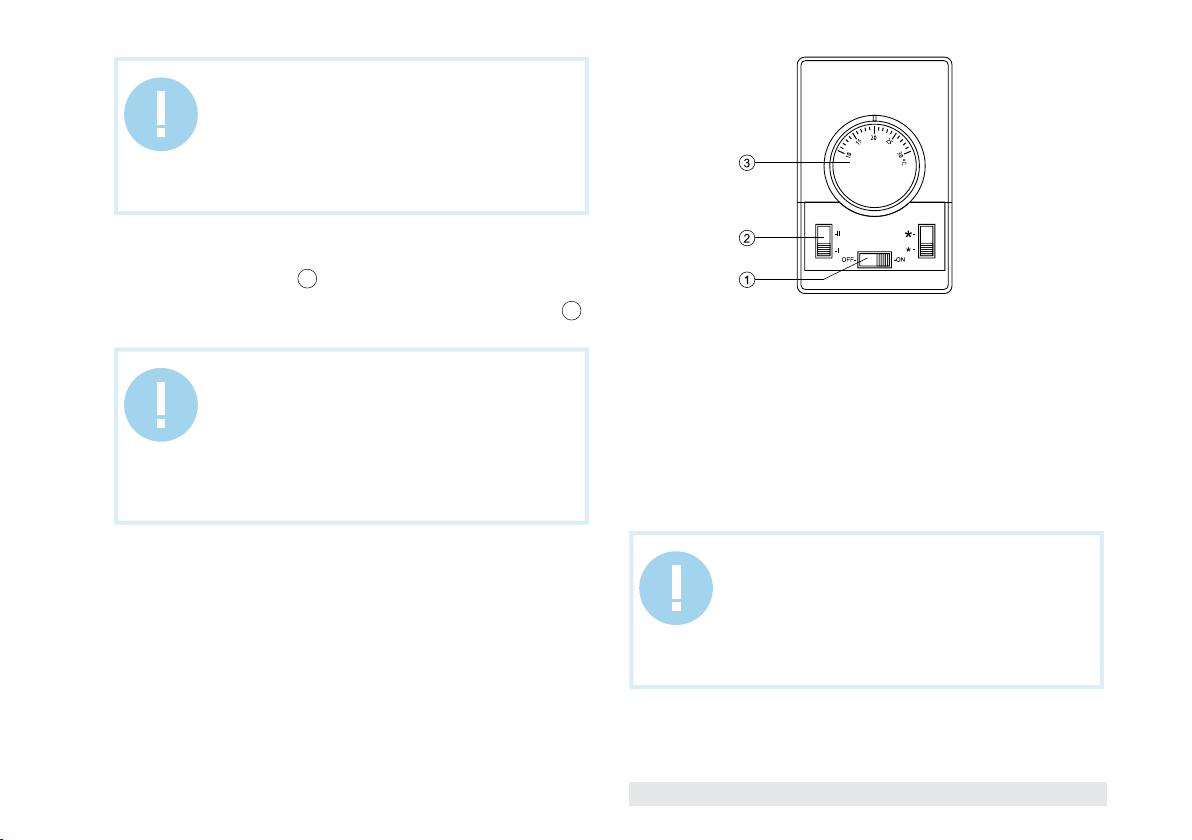

Панель управления для модели THC WТ1 3M (Рис. 3)

Рис. 3

1. Выключатель вентилятора

Используется для включения/выключения электродвигателя вентилятора.

2. Двухклавишный выключатель режимов мощности нагрева.

Используется для выбора следующих режимов мощности нагрева: режим низкой мощности нагрева (« нагрева («

Эксплуатация тепловой завесы THC WT1 3M

1.Включение.

1.1. Перед включением тепловой завесы клавиши выключателей должны быть установлены в положение «0».

1.2. Подключите тепловую завесу к источнику питания, вставив вилку сетевого шнура в розетку.

1.3. Установите выключатель вентилятора в положении « этом в выключателе загорится индикатор, а прибор начнёт работу в режиме вентиляции.

»).

»), режим высокой мощности

», при

ВНИМАНИЕ!

После транспортирования или хранения тепловой завесы при отрицательных темперетурах выдержать ее в помещении, где преполагается эксплуатация, без включения в сеть не менее 2-х часов. После дли тельного хранения или перерыва в работе первое включение завесы не производить в режиме 2.

2.Выбор режима мощности нагрева.

2.1. Чтобы выбрать низкую мощность нагрева установите одну из клавиш двухклавишного выключателя режимов мощности нагрева в положение « виши.

2.2. Чтобы выбрать высокую мощность нагрева установите ещё одну клавишу двухклавишного выключателя режимов мощности нагрева в положение « клавиши.

», при этом загорится индикаторная лампочка кла-

», при этом загорится индикаторная лампочка второй

ВНИМАНИЕ!

При первом включении завесы возможно появление характерного запаха и дыма (происходит сгорание масла с поверхности нагревательных элементов). Поэтому рекомендуется перед установкой включить завесу в режиме подогрева на 10-20 минут в хорошо проветриваемом помещении.

3. Защита от перегрева.

Для обеспечения безопасной работы завеса снабжена термоограничителем, отключающим нагревательные элементы в случае перегрева. Перегрев может произойти по следующим причинам:

- перфорированная решётка забора воздуха или решетка выхода воздуха закрыты посторонними предметами или сильно загрязнены;

- неисправны вентиляторы.

www.timberk.com • тепловая завеса
