Timberk TEC.E5 M2000 User Manual [ru]

Instruction manual

Руководство по эксплуатации

Электрический
конвектор

Модели/Models:

Outlook of devices, aslo colour scores can be revised without any special advance
notices.

Производитель вправе менять внешний вид прибора и цветовую гамму при­бора без специального уведомления.

Electric
convector
heater

TEC.E3 M 1000
TEC.E3 M 1500
TEC.E3 M 2000
TEC.E5 M 1000
TEC.E5 M 1500
TEC.E5 M 2000

Dear customer!

We thank you for your happy choice and purchasing of home
electric convector heater Timberk. It will serve you for a long
time.

Home electric convector heater Timberk is intended for heating
and creating of comfortable climate conditions in your room
during cold seasons. The convector heater may be installed only
upright in places, where it is possible to connect to wiring with
single-phase electric supply of ~220-240 V, 50 Hz This heating
appliance is convenient and easy to install, efficient and economic
in use in connection with minimum power losses, increased heat
emission and comfortable distribution of heat flow.

1. IMPORTANT INFORMATION

Please, read this manual carefully before use of the convector heater.
This manual contains important information regarding your safety, as well

as recommendations concerning the correct use and maintenance of this
appliance.

Keep this manual with a guarantee slip, cash register receipt and, if
possible, carton and packaging material.

The convector heater you have bought may slightly differ from that
described in the manual, but it does not affect its use and operation
procedures.

IMPORTANT!

Important safeguards and instructions contained in
this manual do not include all possible modes and
situations. It is necessary to understand that common
sense, caution and accuracy are factors, which cannot
be ‘built-in’ any product.

IMPORTANT!

These factors should be considered by a person, who
is interested in the proper operation of the appliance.
The manufacturer is nor responsible for damage of the
appliance or its parts during transportation, as a result
of incorrect installation or voltage fluctuations, as well
as when any part of the appliance has been changed
or modified.

2. SAFEGUARDS

When using the convector heater several safety precautions should be
followed. Incorrect operation due to disregard to precautions may cause
harm to health of the user and other persons, as well as damage to their
property.

1. Read all the instructions before using the convector heater.

2. The convector is very hot when in use. To avoid burns, do not let bare
skin touch hot surfaces.

3. The appliance should not be located near highly flammable and
deformable objects.

4. Make sure that the appliance case and heating element are cool before
it will be dismantled and laid into the package for extended storage.

5. When the appliance is not used for a long time, keep it in cool dry
place in the original carton.

6. DO NOT COVER THE APPLIANCE, when it is operating. Do not dry
your clothes and any other fabrics and materials on it. It may result
in its overheating, breakdown or cause considerable damage to you
and/or your property.

IMPORTANT!

The manufacturer considers this type of failure a non­guaranteed event.

2

www.timberk.com • electric convector heater

7. The appliance should always be closely supervised, especially when
it is used near children. Take care that children do not touch the
appliance.

8. Always unplug the convector heater when not in use.

9. The appliance is equipped with a Euro-plug with earthing contact. The
plug should fit the standard Euro-outlet. If it cannot be plugged into
the outlet or plugged with difficulty, turn it through 180° vertically and
try again. If it is impossible to plug it easily after that, call an electrician
to replace the outlet. Never use the appliance when incompletely
plugged.

10. Never plug the appliance with wet surface.

11. Never use the appliance, when it may have a contact with water.

12. When the appliance is turned on and operating, do not touch its
surface and the surface of control unit with wet hands and other parts
of your body.

13. Do not operate convector heater with a damaged power cord or
plug. To avoid the damage of electric shock, damaged cord should
be replaced only in authorized service centers of the manufacturer by
qualified specialists.

14. Never try to repair the convector heater by yourself. It may cause harm
to your health and affect the warranty service of the appliance.

15. Do not use the convector heater in open spaces outdoors.

16. It is forbidden to install or use the appliance in bathrooms, shower
rooms or swimming pools in places where water sheets or drops may
fall on its surface when the appliance is switched on.

17. Do not run cord of the radiator under carpeting and do not press it with
furniture. Arrange cord where it will not be tripped over.

18. To shut-off the appliance set the side switch on control panel to ‘off’
position (0) and unplug it. Never pull the power cord or unplug it
suddenly.

19. Do not insert your fingers and do not allow foreign objects to enter any
ventilation or exhaust opening as it may cause an electric shock or
damage the convector heater.

20. To prevent a possible fire, do not block air intakes or exhaust in any
manner. Do not dry your clothes on the convector heater!

Use the convector only on flat dry surface.

21. The convector heater has hot sparking parts inside. Do not use it in
areas where gasoline, paint or other flammable liquids are used or

stored.

22. Use this convector heater only as described in this manual. Any other
use not recommended by the manufacturer may cause fire, electric
shock or injury to persons.

23. Always unplug the convector before cleaning. Do not submerge the
convector. Never pull the cord.

24. Avoid the change of a cord and the use of an extension cord because
it may cause overheat and a risk of fire, as well as damage of internal
electrical network. However, if you have to use an extension cordits
parameters should correspond to the appliance power and not be
used by other power consumers.

25. For normal work of the appliance the voltage level of power network
should be sufficient and its technical parameters should be in strict
correspondence to technical parameters indicated on the appliance
case. If needed, find out specifications of your network from power
supplier.

26. Install and operate the appliance only when upright. Do not operate
the appliance in the horizontal or on the slant.

The appliance should be installed in the way that the control panel
could not be accessed by a person being in a bathtub (in contact with
water) or showering.

27. It is forbidden to install the appliance under a convenience outlet or an
electric cable, when output heat flows affect them. It may result in their
overheating and develop an emergency situation.

28. The appliance is not intended for use by handicapped persons
(including children) with insufficient experience and knowledge, if they
are not under observation or have not been instructed in the use of
appliance from a person responsible for their safety. Make sure that
children do not play with the radiator.

www.timberk.com • electric convector heater

3

3. OPERATIONAL CHARACTERISTICS

Operating principle

Cool air in under part of the room pass through the heating element of the
convector. Then the heat flow expands, uprushes through the outlet grill
and extends over the room. At that, direction of the flow set by the grill
inclination creates a favourable, accelerated circulation of warm air inside
the room without dispersing it on walls and windows.

Key features

1.Combination of convection effect (hence the name of ‘convector’) with
soft heat emission makes the heater an efficient source of heat energy with
increasing number of users.

2. Simple and efficient opportunities for control over temperature conditions.

3. High-precision controllable thermostat.

4.Quick self-repayment due to high efficiency and rate of set temperature
development.

5. Simplicity of installation, operating reliability and servicing ease.

6. Three-mode heating for energy saving.

7. Built-in drop sensor will disconnect the convector if it is deflected from
vertical position e.g. if it is accidentally overturned when used on legs.

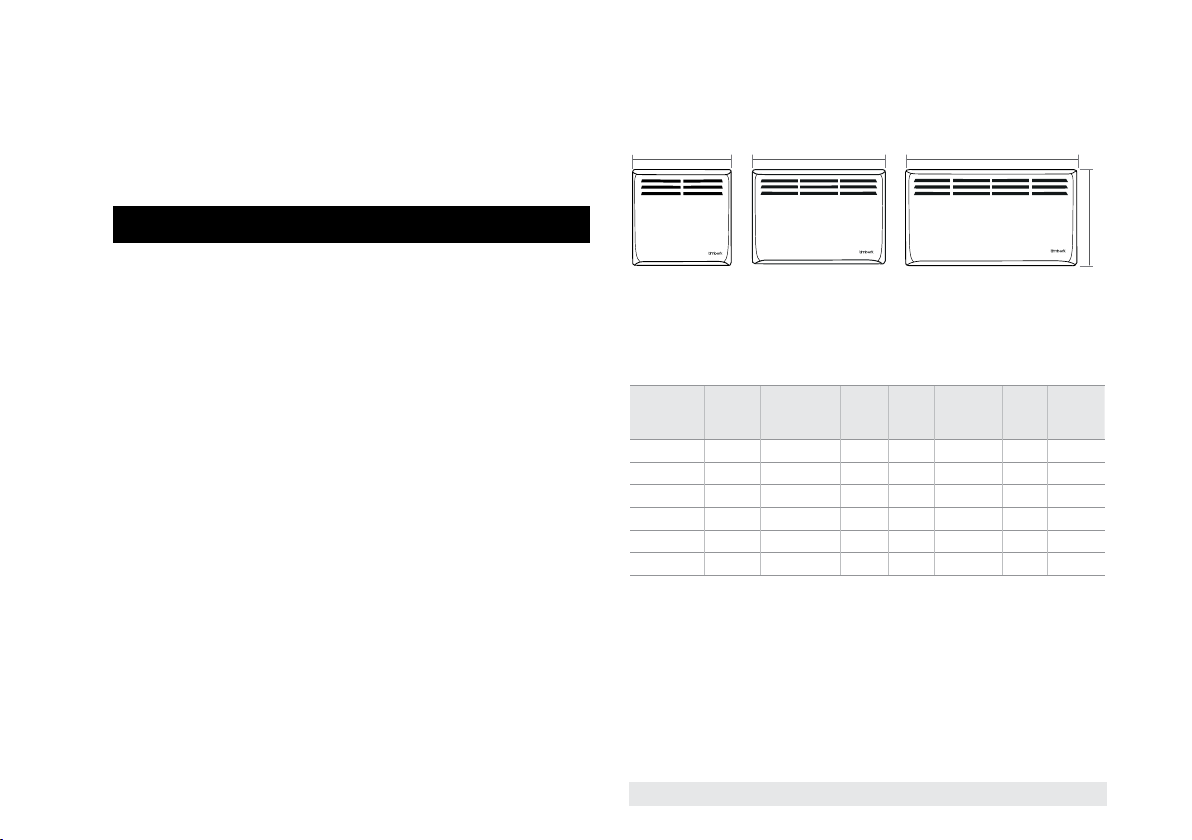

Convector dimensions depending on power (Fig.1)

Convector heaters of the Timberk series are divided by maximum power
consumption of heating element and differ from each other by the length,
while having equal height and depth. (Standard overall height of all the
appliances is 440 mm). This scheme for arrangement of overall dimensions
allows to use Timberk convectors with various power in the same room
without breaking of familiar symmetry.

455 mm

615 mm 775 mm

Technical characteristics

Technical characteristics of the convector are given in Table 1.
Table 1

Model

TEC. E3 M 1000

TEC. E3 M 1500

TEC. E3 M 2000

TEC. E5 M 1000

TEC. E5 M 1500

TEC. E5 M 2000

Operating power

voltage,

consumption (on

V/Hz

modes), W

~220-

450/550/1000 4.5 3.6

240/50

~220-

650/850/1500 6.8 4.3

240/50

~220-

850/1150/2000 9.1 5.2

240/50

~220-

450/550/1000 4.5 3.6

240/50

~220-

650/850/1500 6.8 4.3

240/50

~220-

850/1150/2000 9.1 5.2

240/50

Rated

curren, A

Net

Overall

weight,

dimensions,

kg

mm

440х455х130 IP24 Class I

440х615х130 IP24 Class I

440х775х130 IP24 Class I

440х455х130 IP24 Class I

440х615х130 IP24 Class I

440х775х130 IP24 Class I

Waterproof

class

Electric

protection

class

Rated

For a detailed description of technical parameters and characteristics go to
www.timberk.com or contact TIMBERK official dealers.

IMPORTANT!

The manufacturer reserves the right to change the set-list
of the device (including liquid and powder components)
for different supplies without prior notice. The changes
either in no way influence the basic technical parameters
of the device or may improve them, and also not violate
the legislation or quality standards of the countries of
manufacture, transit and selling.

The changes in the set-list may result in changing of the
weight and dimensions of the device, but not more than
by +\- 5-20% (depending on the product category)

1000 W 1500 W 2000 W

Fig. 1

4

www.timberk.com • electric convector heater

455 mm

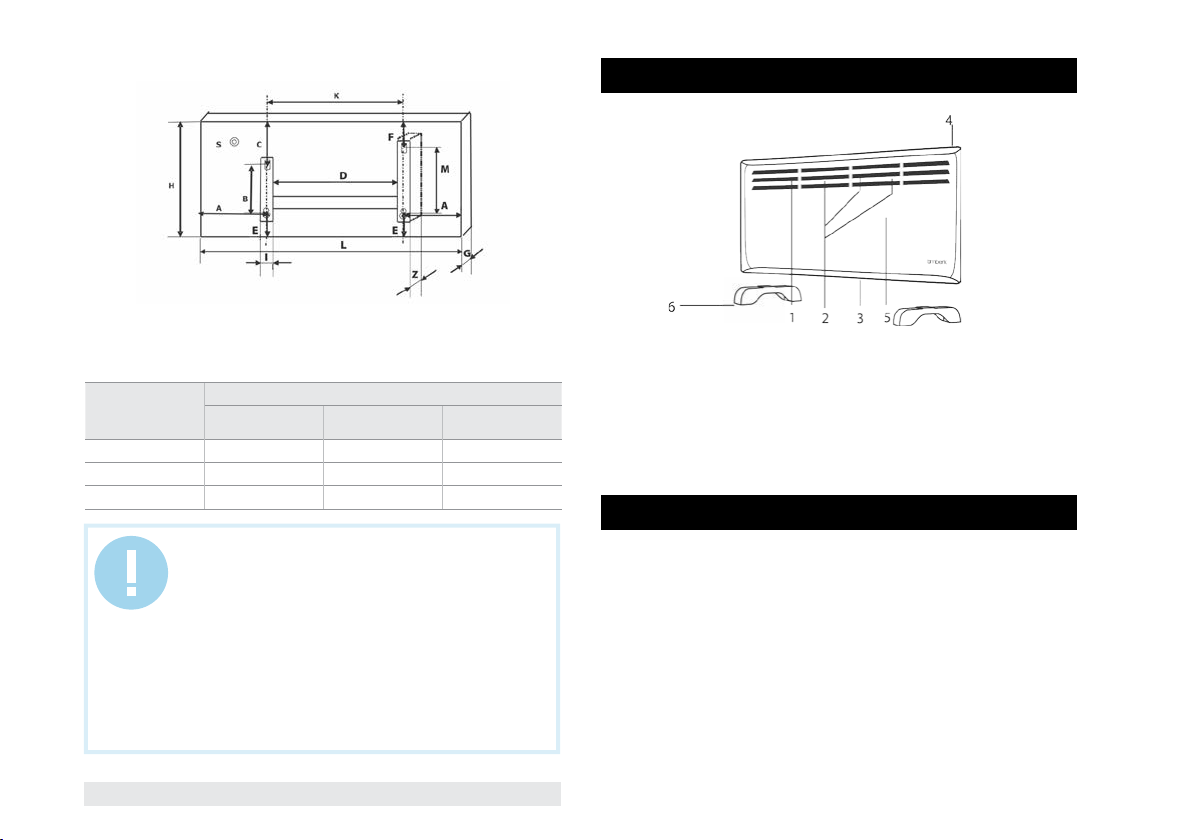

4. CONVECTOR DESCRIPTION (Fig. 2)

6. INSTALLATION

1. Outlet grills

2. Heated air outlet

3. Cool air inlet

4. Control panel

5. Case (front).

6. Feet

Fig. 2

1. Convector -1 pc.

2. Floor stand - 2 pcs.

3. Mounting kit – 1 pcs.

4. Screws kit- 1 pcs.

5. User manual -1 pc.

6. Guarantee slip -1 pc.

NOTE:

Design and technical characteristics of the convector
heater, as well as its complete set may be changed by
the manufacturer without prior notification, when it is
needed to improve its quality.

5. DELIVERY SET

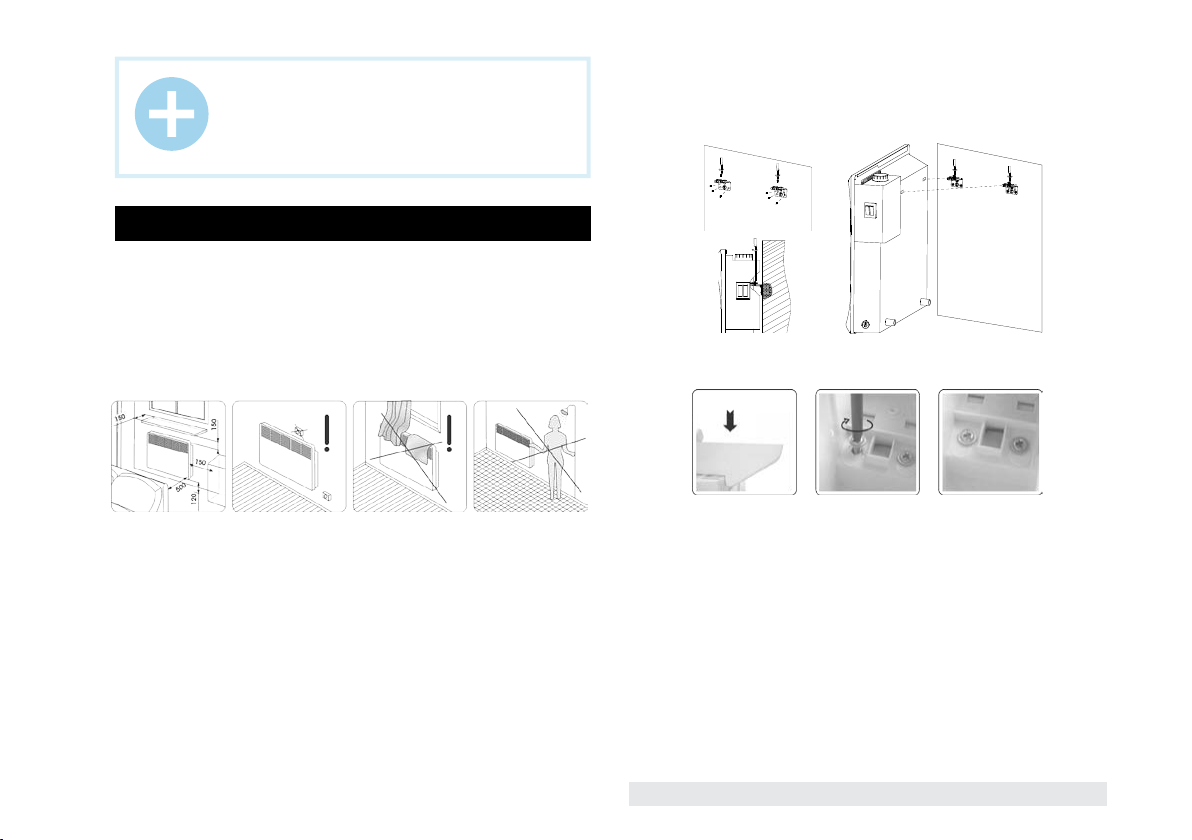

Convector installation on the wall

Fig. 3

1. Open the original packing and take the appliance from there carefully.

2. Remove foam compactors from the appliance edges and clear it of

polyethylene.

3. In accordance with Fig. 3 and Fig. 4 specify a place for convector

installation with observance of minimum distances from objects and
minimum distance from the floor.

4. Mark an elevation for convector installation and then attach the bracket

to the wall.

5. Make visible marks in mounting holes.

6. Drill the holes with required diameter in accordance with your marks,

Insert dowels*, attach. The bracket and screw set screws*, fixing the
bracket on the wall.

7. Place the convector heater on the bracket matching 4 slots on rear

surface with 4 shoulders on the bracket (Fig. 5) and pull down.

8. To fix the convector turn the clamp on the top of the bracket clockwise

and make sure that it enters the aperture in rear panel of the convector
heater.

* not included in delivery set

www.timberk.com • electric convector heater

5

Fig. 4

Mounting of convector heater on legs

Fig. 5

1. Take the legs from the convector heater box.

2. Standard set of legs (number in one pack) includes:

•two special supports,

•four screws to fix leg supports to the convector heater.

3. Turn the appliance upside down. Remember that the convector heater
should be mounted on the legs only when you unplug it!

4. Attach the legs to the bottom part of the appliance and make sure that
mounting holes match with holes on the appliance case. Try to dispose
legs in alignment with each other and to the convector surface.

5. Use screws included in the set (see Clause 2) to fix the legs to the
convector heater. Perhaps, you will have to apply some physical effort to
provide the reliable fixing.

6. Check the reliability of fixing once again. Turn the appliance to original
position and place it upright on plane horizontal surface.

The appliance is ready for operation!

Power network connection

1. The convector heater is intended for connection to power network with
single-phase voltage of ~220-240 V, 50 Hz.

2. Before connection make sure that power network parameters in the
point of connection correspond to parameters indicated on neck label with
technical data for the appliance.

3. While connecting the convector heater to the power network it is
necessary to observe the working regulations for electrical safety.

4. Convenience outlet should be earthed in the correct way. The outlet
should be designed for nominal current of not less than 10А.Convenience
outlet and a plug should always be dry in order to avoid current leakage.
Always check that the plug is tightly connected to the outlet. The check
should be performed in the following order: insert the plug into the outlet.
After half-hour of work shut off the convector heater and remove the plug
from the outlet and check if the plug is hot. If its temperature is more than
50 С, replace it to avoid damages, accidents or fires as a result of poor
electric contact. The plug should be replaced by a professional.

IMPORTANT!

The convenience outlet should be designed for
nominal current of not less than 10А, electrical cable
with a core with section of not less than 3x1.5 mm2
(for copper)

6

www.timberk.com • electric convector heater

7. CONVECTOR HEATER CONTROL

Convector heaters of series ТЕС.Е3 М, TEC.E5 M are equipped with a
mechanical thermostat.

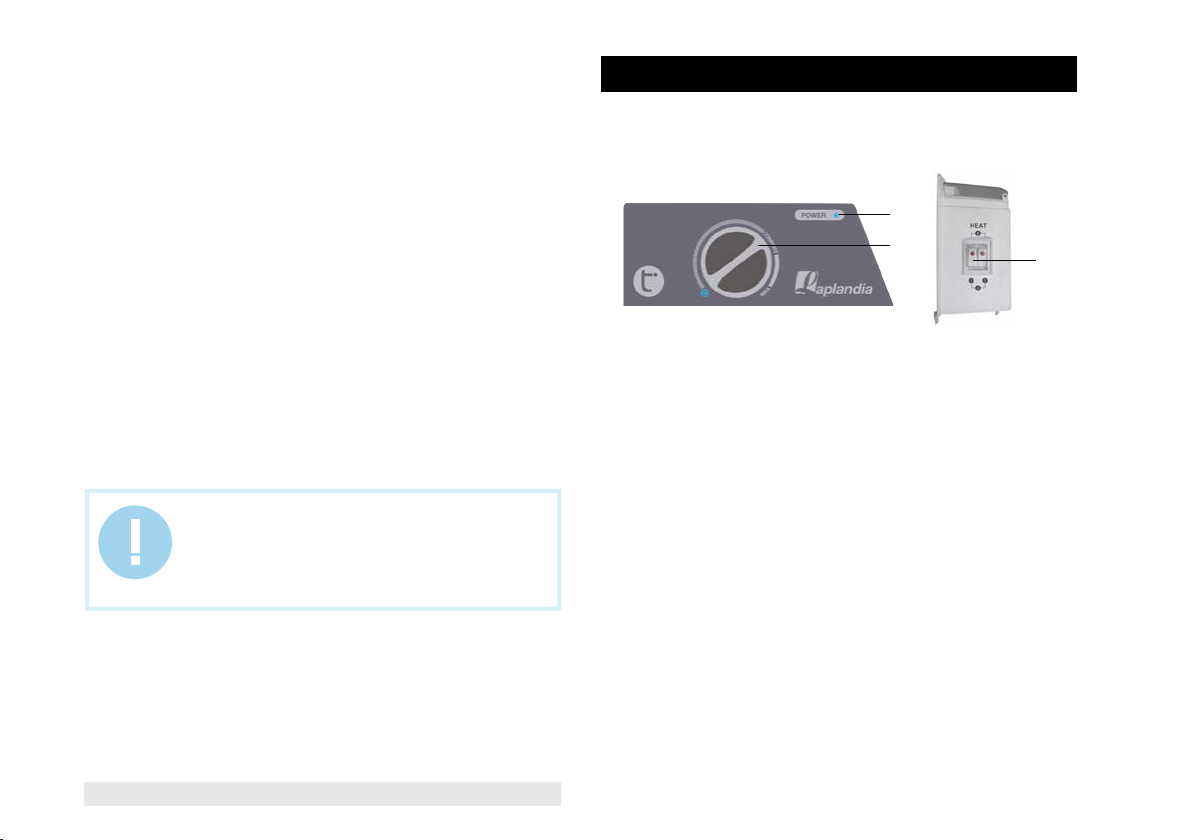

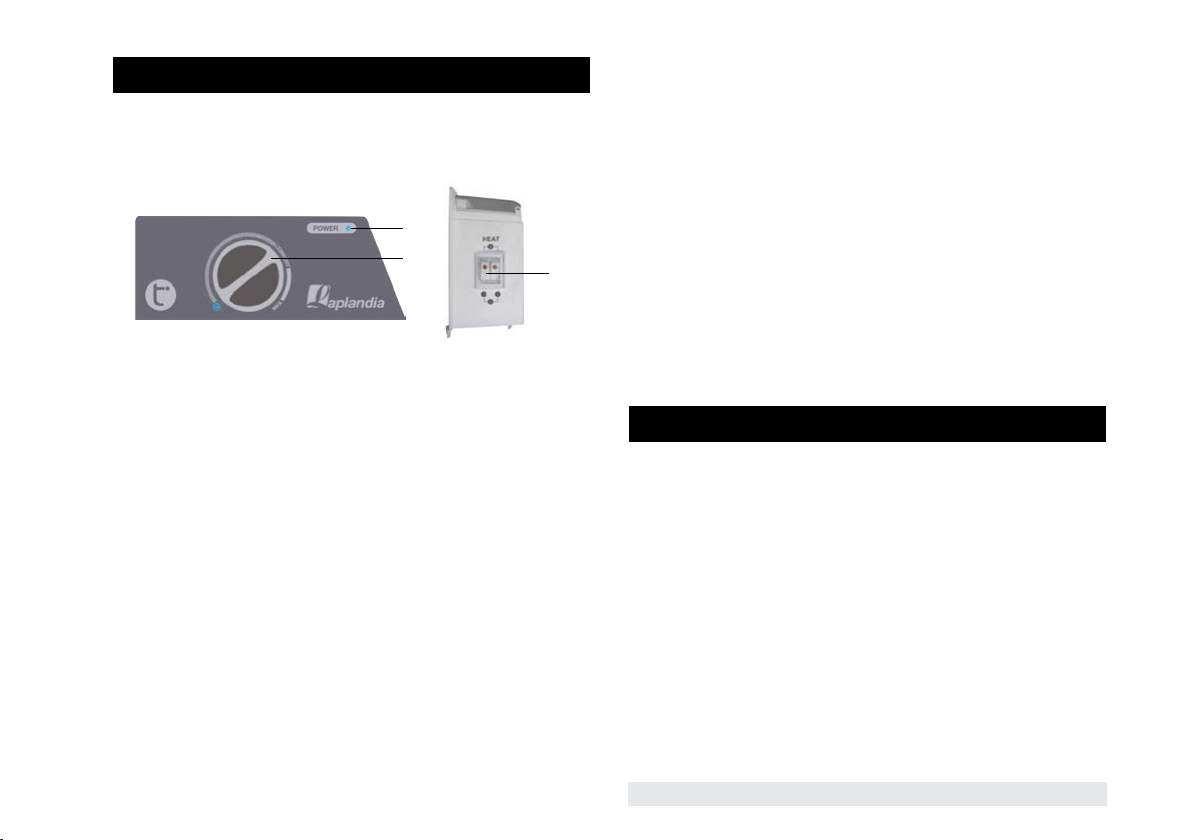

Control panel

2

1

3

Fig. 6 Fig. 7

1. Thermostat knob
Used to set a desired temperature in the room.

2. Indicator lamp «POWER»
Flashes when the appliance is connected to power network.

З. Two-key switch, with indication

Used to choose the following modes of heating power: mode 1
(low power), mode 2 (average power), mode 3 (high power).

Convector heater operation

1. Switching on

•Connect the convector heater to power network by plugging it into the

power outlet. The indicator lamp «POWER» will flash.

•Press the switch key to switch the convector on.

2.Selection of heating power mode

Press the key«1» to select low heating power, it will be indicated by a lamp
of key «1».

Press the key«2» to select average heating power, it will be indicated by a
lamp of key «2».

Press the keys«1» and «2» to select high heating power, it will be indicated
by lamps of both keys.

3. Setting of temperature**

Open a transparent plastic protection cap on the control panel and provide
the access to thermostat knob.

Turn the thermostat knob clockwise up to the stop. At that, if temperature
in the room is lower than the set one, the indicator lamp in the switch
will flash. When temperature in the room will reach the desired level, turn
the thermostat knob counterclockwise up to disconnection. The indicator
lamp in the switch will go out. Then the thermostat will maintain the set
temperature switching the convector on and off periodically.

In especially cold weather the convector may be unable to cope with
heating of the room. In such a case the thermostat knob should be set to
the level, which is a little higher than the desired one.

4. Switching off

Set the key of the heating switch to the «О» position and unplug the
appliance. At that, the indicator lamp «POWER» on the control panel will
go out.

8. SERVICE

The appliance should be washed regularly to remove dust and dirt from
external surfaces, since it affects the efficiency of its work and temperature
parameters of heating.

Before preventive maintenance shut off the appliance and unplug it, let it
cool down and then wipe its surface with a soft, slightly wet cloth. It is not
recommended to wash it with detergents, including agents with abrasive
contents. Exclude damaging of the appliance with sharp objects, because
scratches on its painted surface may result in emergence of rust.

Rear surface of the convector heater should also be cleaned of dust and
dirt. For that it is necessary to detach the appliance from the bracket and
after cleaning return it to original position.

Preventive cleaning should be performed regularly to maintain good
technical condition of the convector and keep its appearance for many
years.

** «Comfort» mode, which can be selected with the use of the thermostat knob, corresponds
to the most comfortable temperature in the room.

www.timberk.com • electric convector heater

7

9. TROUBLESHOOTING

11. UTILIZATION

Possible malfunctions and remedies for them:

Malfunction Cause Remedy

1. The heater heats poorly

2. The heater does not work

1. The heating element is faulty

2. Low voltage in the electric mains 2. Check voltage in the electric mains

1. No voltage in the electric mains

2. Breakdown of the electric cable

3. The automatic circuit breaker of the
electric mains is faulty

4. Breakdown in the heating element circuit

1. Contact the authorized service center
of Timberk

1. Check presence of voltage in the
electric mains

2. Check integrity of the electric cable and
replace it if necessary

3. Check operability of the automatic circuit
breaker of the electric mains and replace
the faulty circuit breaker if necessary

4. Contact the authorized service center
of Timberk

If you are not able to remedy a malfunction according to the
recommendations or other malfunctions occur, contact the authorized
service center of Timberk.

10. TRANSPORTATIOM AND STORAGE

Temperature
requirements*

Humidity
requirements*

Transportation and
storage

We are exploring new technologies and we constantly improving the quality
of our products. That’s why specifications, design and accessories are
subject to change without any specific notice.

From -30° to +50°

From 15% to 85%

(without a condensate)

Upon end of its life convector heater should be utilized in accordance with
rules and regulations and in ways effective in the place of utilization. For
details concerning utilization of your convector heater, please, contact local
authorities.

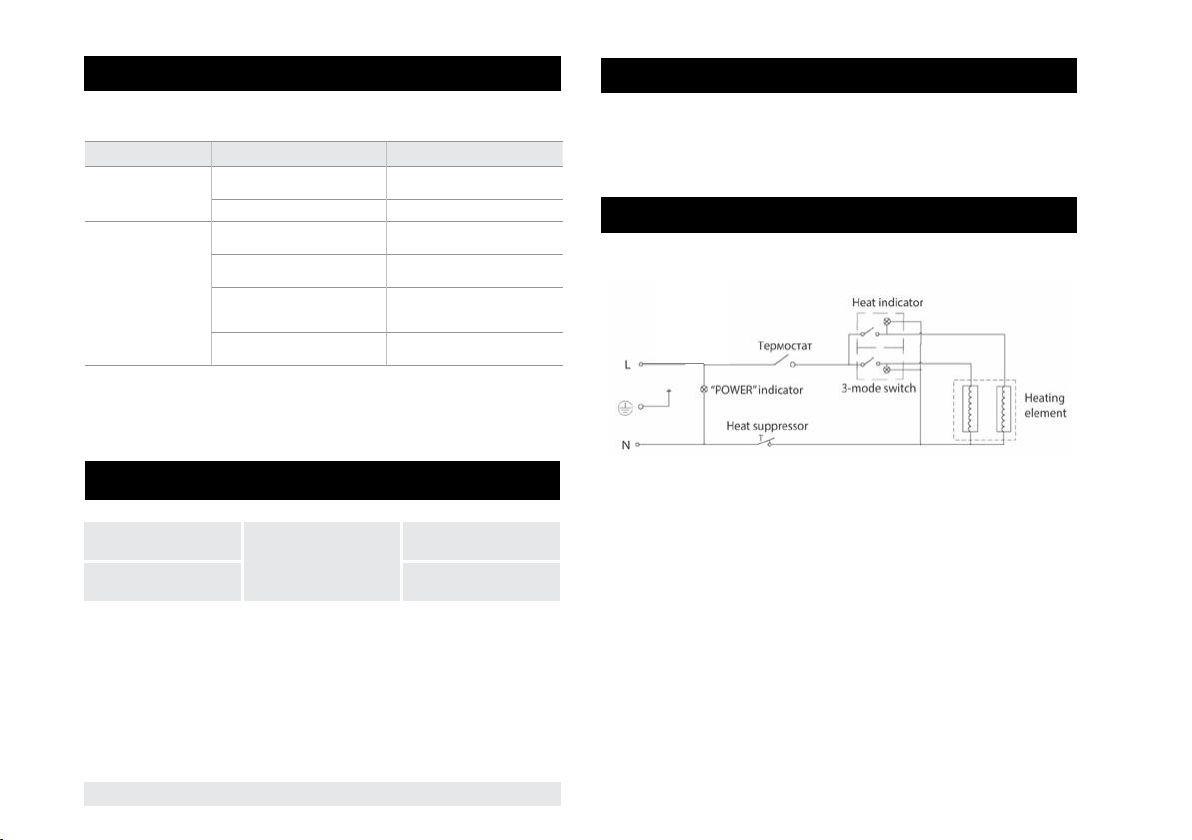

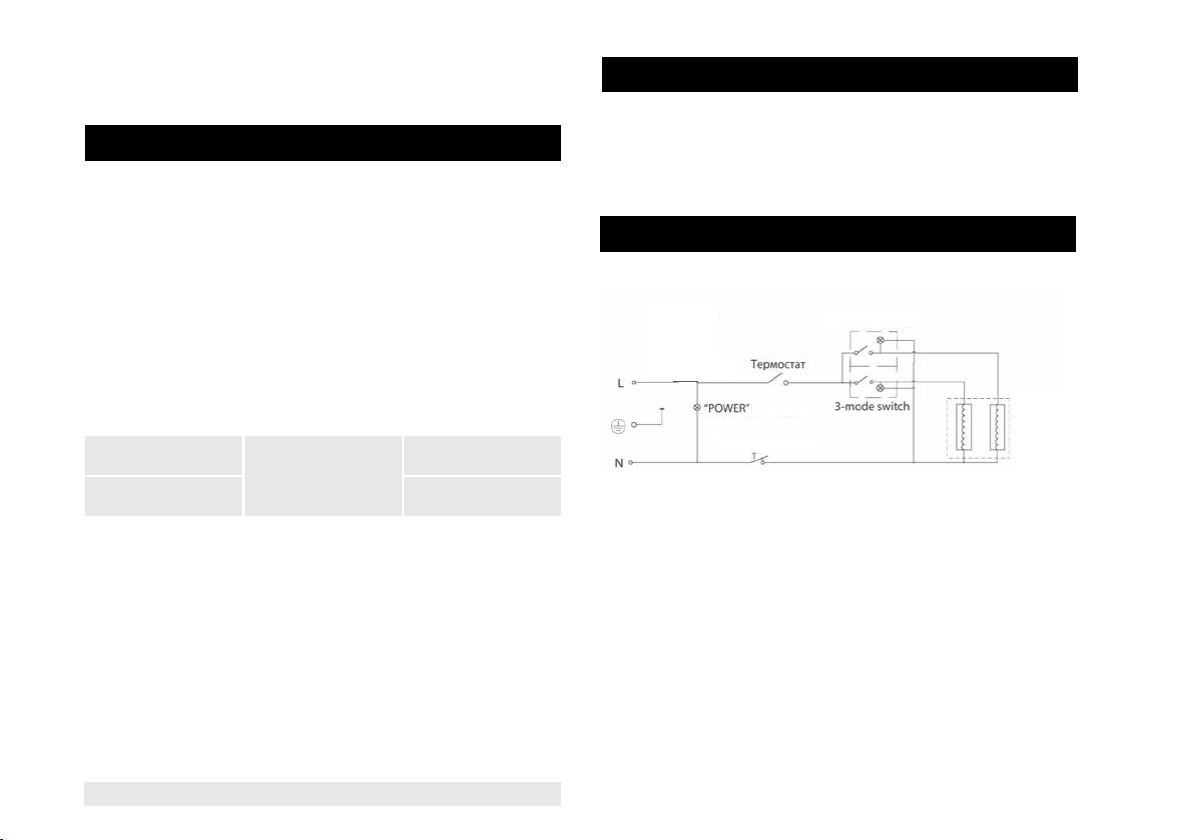

12. CIRCUIT SCHEMATICS

Models TEC.E3 M, TEC.E5 M

Fig. 8

* This product must have storage in dry, well-ventilated space of warehouse at the temperature
not lower than -30°

8

www.timberk.com • electric convector heater

Уважаемый покупатель!

Благодарим Вас за удачный выбор и приобретение бытово­го электрического конвектора Тimberk. Он прослужит Вам
долго.

Бытовой электрический конвектор Timberk предназначен
для обогрева и создания комфортной атмосферы в поме­щении в холодное время года. Конвектор может быть уста­новлен только в вертикальном положении в местах, где есть
возможность подключения к электропроводке с однофаз­ным электропитанием ~220-240 В, 50 Гц. Данный нагрева­тельный прибор удобен и прост в установке, эффективен и
экономичен в использовании в связи с минимальными по­терями электроэнергии, повышенной теплоотдачей и мак­симально комфортным распределением теплового потока.

1. ВАЖНАЯ ИНФОРМАЦИЯ

Просим внимательно ознакомиться с руководством по эксплуатации
перед использованием конвектора.

В данном руководстве по эксплуатации содержится важная инфор­мация, касающаяся Вашей безопасности, а также рекомендации по
правильному использованию прибора и уходу за ним.

Сохраните руководство по эксплуатации, вместе с гарантийным та­лоном, кассовым чеком, и, по возможности, картонной упаковкой и
упаковочным материалом.

Приобретенный Вами конвектор может несколько отличаться от
описанного в руководстве, что не влияет на способы использования
и эксплуатации.

ВНИМАНИЕ!

Важные меры предосторожности и инструкции, со­держащиеся в данном руководстве, не включают
всех возможных режимов и ситуаций, которые мо
гут встречаться. Необходимо понимать, что здра­вый смысл, осторожность и тщательность являются
факторами, которые невозможно «встроить» ни в
один продукт.

-

ВНИМАНИЕ!

Эти факторы должен учитывать человек, который
заинтересован в надлежащей эксплуатации устрой
ства. Изготовитель не несет ответственности в слу­чае повреждения прибора или его отдельных частей
во время транспортировки, в результате неправиль
ной установки, в результате колебаний напряжения,
а также в случае, если какая-либо часть прибора
была изменена или модифицирована.

-

-

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

При использовании конвектора, необходимо соблюдать ряд мер пре­досторожности. Неправильная эксплуатация в силу игнорирования
мер предосторожности может привести к причинению вреда здоровью
пользователя и других людей, а также нанесения ущерба их имуществу.

1. Прочитайте все инструкции перед использованием конвектора.

2. Конвектор при работе нагревается до очень высокой температуры.
Чтобы избежать ожогов, не прикасайтесь руками и другими частями
тела к горячим поверхностям прибора.

3. Прибор должен располагаться вдали от легковоспламеняющихся и
легкодеформируемых объектов.

4. Удостоверьтесь, что корпус прибора и его нагревательный элемент
остыл, прежде чем прибор будет демонтирован и уложен в упаковку
для длительного хранения.

5. Когда прибор не используется долгое время, храните его в сухом
прохладном месте в заводской картонной упаковке.

6. НЕ НАКРЫВАЙТЕ ПРИБОР, когда он работает. Не сушите на нём
одежду и любые другие ткани и материалы. Это может привести к его
перегреву, выходу из строя или причинить значительный ущерб Вам
и/или Вашему имуществу.

ВНИМАНИЕ!

Производитель рассматривает данный вид полом­ки, как негарантийный случай.

www.timberk.com • электрический конвектор

9

7. Прибор всегда должен находиться под наблюдением, особенно
если неподалеку от прибора находятся дети. Внимательно следите за
тем, чтобы дети не прикасались к прибору руками.

8. Всегда отключайте конвектор от электрической сети, когда он не
используется.

9. Прибор оснащен евровилкой с контактом заземления. Вилка
должна подходить к стандартной евророзетке и входить в нее без
особых усилий. Если вилка не входит в розетку или входит туго, пере­верните ее по вертикали на 180 градусов и повторите попытку. Если
и после этого Вы не можете легко вставить вилку в розетку, вызови­те электрика, для замены розетки. Никогда не используйте прибор,
если вилка вставлена в розетку не до конца.

10. Никогда не подключайте прибор к электросети, если его поверх­ность влажная (мокрая).

11. Никогда не используйте прибор в ситуации, когда он может со­прикасаться с водой.

12. Когда прибор включен и работает, не касайтесь его поверхности
и поверхности блока управления мокрыми руками и любыми частями
тела.

13. Не включайте конвектор, если его сетевой шнур или вилка имеют
повреждения. Во избежание опасности поражения электрическим
током, поврежденный сетевой шнур должен меняться только в авто­ризованных сервисных центрах изготовителя, квалифицированными
специалистами.

14. Никогда не пытайтесь производить ремонт конвектора самостоя­тельно. Это может причинить вред Вашему здоровью и повлиять на
гарантийное обслуживание прибора. В случае необходимости сер­висного обслуживания, обратитесь авторизованный сервисный центр
изготовителя.

15. Не используйте конвектор на открытых пространствах вне поме­щения.

16. Запрещено устанавливать и использовать прибор в ванных ком­натах, душевых или бассейнах, именно в тех местах, где есть вероят­ность прямого попадания струй и капель воды на его поверхность во
время, когда прибор включен.

17. Не прокладывайте сетевой шнур конвектора под ковровыми по­крытиями и не прижимайте его предметами мебели. Прокладывайте
сетевой шнур так, чтобы об него невозможно было споткнуться.

18. Для выключения прибора установите выключатель питания сбоку

на панели управления в положение «O» («выключено») и отсоедините
вилку сетевого шнура от розетки. Никогда не тяните за сетевой шнур
и не отсоединяйте вилку резко.

19. Не просовывайте пальцы и исключите попадание посторонних
предметов в какие-либо вентиляционные, воздухозаборные или вы­ходные отверстия, так как это может привести к поражению электри­ческим током или повреждению конвектора.

20. Для предотвращения возможного пожара не загораживайте ни­чем воздухозаборные и выходные отверстия. Не вешайте и не сушите
вещи на конвекторе! Используйте конвектор только на ровной сухой
поверхности.

21. Конвектор содержит внутри горячие и искрящие компоненты. Не
используйте конвектор в местах использования или хранения бензи­на, краски или других легковоспламеняющихся жидкостей.

22. Используйте данный конвектор только так, как описано в данном
руководстве. Любое другое использование, не рекомендуемое изго­товителем, может привести к пожару, поражению электрическим то­ком или травмированию людей.

23. Ни в коем случае не выполняйте очистку конвектора, когда он
включен в розетку. Не погружайте конвектор в воду. Никогда не тя­ните за сетевой шнур.

24. Во избежание перегрева и риска возникновения пожара, а также
повреждения внутренней электрической сети, не изменяйте длину
сетевого шнура и не подключайте прибор через электрические удли­нители. Однако при необходимости можно использовать удлинитель,
если его параметры соответствуют мощности прибора и если он не
используется другими потребителями электроэнергии.

25. Для нормальной работы прибора уровень напряжения электро­сети должен быть достаточен, а ее технические параметры должны
быть в строгом соответствии с техническими параметрами, указанны­ми на корпусе прибора. При необходимости выясните характеристи­ки своей сети у поставщика электроэнергии.

26. Устанавливайте и эксплуатируйте прибор в строго вертикальном
положении. Запрещено эксплуатировать прибор в горизонтальном
или наклонном положениях.

27. Прибор должен быть установлен так, чтобы панель управления
не могла быть доступна человеку, находящемуся непосредственно в
ванной (в контакте с водой) или принимающему душ.

28. Запрещено устанавливать прибор непосредственно под электри­ческой розеткой или под проведенным электрическим кабелем, когда

10

www.timberk.com • электрический конвектор

выходящие тепловые потоки попадают на них. Это может привести к
их перегреву, что создаст аварийную ситуацию.

29. Прибор не предназначен для использования лицами (включая
детей) с ограниченными физическими, сенсорными или умственными
возможностями, обладающими недостаточным опытом и знаниями,
если они не находятся под наблюдением и не получили инструкций
по использованию устройства от лица, ответственного за их безопас­ность. Необходимо следить, чтобы дети не играли с конвектором.

Данная схема построения габаритных размеров позволяет потреби­телю использовать конвекторы Timberk разных мощностей в одном
помещении рядом друг с другом, не нарушая при этом привычных
симметрий и идеально вписывая несколько приборов одновременно
в созданный Вами интерьер.

455 mm

615 mm 775 mm

3. РАБОЧИЕ ХАРАКТЕРИСТИКИ

Принцип работы

Холодный воздух, находящийся в нижней части комнаты на уровне
ног, проходит через нагревательный элемент конвектора. Увеличива­ясь в объеме в момент нагрева, теплый поток устремляется вверх
через жалюзи выходной решетки и плавно распространяется по ком­нате. При этом направление потока, заданное наклоном жалюзи, соз­дает благоприятную, ускоренную циркуляцию теплого воздуха внутри
помещения, не рассредоточивая его на стены и окна.

Основные особенности

1. Сочетание эффекта конвекции (отсюда и название «конвектор»)
с мягким тепловым излучением делает обогреватель экономичным
источником тепловой энергии, с каждым годом значительно увеличи­вая число своих приверженцев.

2. Простые и эффективные возможности управления температурным
режимом.

3. Высокоточный управляемый термостат.

4. Быстрая самоокупаемость за счет высокого КПД и скорости набо­ра задаваемой температуры.

5. Простота установки, надежность в эксплуатации и легкость обслу­живания.

6. Трехрежимный нагрев для экономии электроэнергии.

Размеры конвекторов в зависимости от мощности

Конвекторы в линейке Timberk разделяются по максимально потре­бляемой мощности нагревательного элемента и в этом отличаются
друг от друга длиной прибора при равных значениях высоты и глуби­ны. (Стандартная габаритная высота всех приборов равна 440 мм.)

1000 W 1500 W 2000 W

Рис. 1

Технические характеристики

Технические характеристики конвектора приведены в таблице 1.

Табл. 1

-

Номи

Номинальная

нальное

Модель

TEC. E3 M 1000 ~220-240/50 450/550/1000 4.5 3.6

TEC. E3 M 1500 ~220-240/50 650/850/1500 6.8 4.3

TEC. E3 M 2000 ~220-240/50 850/1150/2000 9.1 5.2

TEC. E5 M 1000 ~220-240/50 450/550/1000 4.5 3.6

TEC. E5 M 1500 ~220-240/50 650/850/1500 6.8 4.3

TEC. E5 M 2000 ~220-240/50 850/1150/2000 9.1 5.2

напряже

ние, В/Гц

потребляемая

­(по режимам), Вт

мощность

Номи

нальная

сила

тока, A

­Вес

Габаритные

нетто,

размеры, мм

кг

440х455х130 IP24 Class I

440х615х130 IP24 Class I

440х775х130 IP24 Class I

440х455х130 IP24 Class I

440х615х130 IP24 Class I

440х775х130 IP24 Class I

Степень
защиты

Класс

электроза-

щиты

Более подробное описание технических параметров и характеристик
смотрите на сайте www.timberk.com или спрашивайте у официальных
дилеров TIMBERK

www.timberk.com • электрический конвектор

440 mm

11

Размерные характеристики

Рис. 2

Габаритные размеры конвектора согласно рис. 2 приведены в таблице 2.
Табл. 2

Размеры, мм

H 440 440 440

L 455 615 775

G 105 105 105

TEC. E3 M 1000
TEC. E5 M 1000

Артикул

TEC. E3 M 1500
TEC. E5 M 1500

TEC. E3 M 2000
TEC. E5 M 2000

ВНИМАНИЕ!

Производитель оставляет за собой право для раз­ных партий поставок без предварительного уве­домления изменять комплектующие части изделия
(включая заливаемые \ засыпаемые составляющие),
не влияя при этом на основные технические пара­метры изделия или улучшая их, а также не нарушая
изменениями принятые на территории страны про­изводства \ транзита \ реализации стандарты каче­ства и нормы законодательства.

Это может повлечь за собой изменение веса и габа
ритов изделия, но не более чем на +\- 5-20% (могут
отличаться для разного вида изделий).

-

4. ОПИСАНИЕ КОНВЕКТОРА

Рис. 3

1. Жалюзи выходной решетки

2. Выход нагретого воздуха

3. Вход холодного воздуха

4. Панель управления

5. Корпус прибора (лицевая часть)

6. Опорные ножки

5. КОМПЛЕКТ ПОСТАВКИ

1. Конвектор - 1 шт.

2. Опорные ножки - 2 шт.

3. Комплект настенной установки – 1 шт.

4. Комплект крепежных винтов - 1 шт.

4. Руководство по эксплуатации - 1 шт.

5. Гарантийный талон - 1 шт.

6. Упаковка -1 шт.

12

www.timberk.com • электрический конвектор

ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция
и технические характеристики конвектора, а так
же его комплектация могут быть изменены про­изводителем без предварительного уведомления.

-

6. УСТАНОВКА

Установка конвектора на стену.

1. Раскройте заводскую упаковку и аккуратно извлеките из неё при­бор и комплект настенной установки.

2. Удалите уплотнители из пенопласта с краёв прибора и освободите
его от полиэтилена.

Размеры указаны в милиметрах

7. Для фиксации конвектора закрутите крепежные винты, располо­женный в верхней части кронштейна по часовой стрелке.

8. Чтобы снять конвектор, повторите вышеуказанные действия в об­ратном порядке.

Рис. 5

Установка конвектора на ножки

Рис. 4

3. В соответствие с рис. 4 и 5 определите место установки конвек­тора с соблюдением минимальных расстояний от предметов и мини­мального расстояния от пола.

4. Поочередно приложите к стене кронштейны из комплекта настен­ной установки и поставьте видимые матки в крепежных отверстиях.

5. Просверлите отверстия необходимого диаметра по меткам крепле­ния, вставьте дюбели*, приложите кронштейны и закрутите устано­вочные винты*, закрепив тем самым кронштейн на стене (см рис. 5).

6. Ослабьте крепежные винты в верхней части кронштейнов и уста­новите конвектор на кронштейн, соединив 2 щелевых отверстия на
задней части конвектора с 2 выступами на кронштейнах (рис. 5).

* могут не входить в комплект поставки

Рис. 6

1. Достаньте опорные ножки из упаковки конвектора.

2. Переверните прибор так, что бы его нижняя часть находилась
вверху. Помните, что установка конвектора на ножки должна проис­ходить только тогда, когда вы отключили прибор от электрической
сети!

3. Приложите ножки к нижней части прибора таком образом, чтобы
крепежные отверстия совпадали с отверстиями на корпусе прибора.
Старайтесь располагать ножки ровно относительно друг друга, а так­же относительно поверхности прибора.

4. С помощью крепежных винтов прикрепите ножки к конвектору.
Возможно, Вам потребуется приложить некоторое физическое уси­лие для того, чтобы крепление было надежным.

www.timberk.com • электрический конвектор

13

5. Проверьте еще раз надежность крепления. Переверните прибор в
правильное положение и установите его на ровную, горизонтальную
поверхность строго в вертикальном положении.

Прибор готов к работе!

Подключение к электрической сети

1. Конвектор рассчитан на подключение к электрической сети с од­нофазным напряжением ~220-240 В, 50 Гц.

2. Перед подключением убедитесь, что параметры электросети в ме­сте подключения соответствуют параметрам, указанным на марки­ровочной табличке с техническими данными прибора.

3. При подключении конвектора к электрической сети следует соблю­дать действующие правила электробезопасности.

4. Электрическая розетка должна быть правильно заземлена. Ро­зетка должна быть рассчитана на номинальный ток не менее 10А.
Электрические розетка и вилка должны всегда оставаться сухими во
избежание утечки электрического тока. Регулярно проверяйте, что
электрическая вилка плотно подключена к розетке. Проверку произ­водите в следующем порядке: вставьте электрическую вилку в розет­ку. Через полчаса работы выключите конвектор и выньте вилку из ро­зетки, проверьте рукой, не нагрелась ли вилка. Если вилка нагрелась
до температуры выше 50
ствий, возникновения пожара в результате плохого электрического
контакта замените розетку на другую. Это должен делать специалист.

0

С, во избежание повреждений, проише-

ВНИМАНИЕ!

Электрическая розетка должна быть рассчитана
на номинальный ток не менее 10А электрический
кабель с жилой сечением не менее 3х1,5 мм2 (для
меди)

7. УПРАВЛЕНИЕ КОНВЕКТОРОМ

Конвекторы серии TEC.E3 M, TEC.E5 M оборудованы механическим
термостатом.

Панель управления

2

1

Рис. 6 Рис. 7

1. Ручка термостата

Используется для установки желаемой температуры в помещении.

2. Индикаторная лампа «POWER»

Загорается при подключении прибора к электрической сети.

3. Двухклавишный выключатель, с индикацией

Используется для выбора следующих режимов мощности нагрева: 1
режим (низкая мощность), 2 режим (средняя мощность), 3 режим (вы
сокая мощность).

Эксплуатация конвектора.

1. Включение.

1.1 Подключите конвектор к электрической сети, вставив вилку сете
вого шнура в сетевую розетку, при этом загорится индикаторная лам­почка «POWER».

1.2. Нажмите на клавишу выключателя, что бы включить конвектор.

2. Выбор режима мощности нагрева.

2.1. Нажмите на клавишу «1» чтобы выбрать низкую мощность нагре
ва, при нагреве конвектора будет гореть индикаторная лампочка кла­виши«1».

2.2. Нажмите на клавишу «2», чтобы выбрать среднюю мощность на

3

-

-

-

-

14

www.timberk.com • электрический конвектор

грева, при нагреве конвектора будет гореть индикаторная лампочка
клавиши «2».

2.3. Нажмите на клавиши «1» и «2» , чтобы выбрать высокую мощность
нагрева, при нагреве конвектора будут гореть индикаторные лампочки
обеих клавиш.

3. Установка температуры**

Поверните ручку термостата по часовой стрелке до упора, при этом,
если температура в помещении, ниже установленной, должна заго
реться индикаторная лампочка в выключателе. Когда температура в
помещении достигнет желаемого уровня, поверните ручку термостата
против часовой стрелки до отключения прибора, индикаторная лам
почка в выключателе погаснет. Теперь термостат будет поддерживать
заданную температуру, периодически включая и отключая конвектор.

В особенно холодную погоду конвектор может не полностью справ
ляться с обогревом помещения. В этом случае установите ручку тер­мостата на уровень несколько выше желаемого.

4. Выключение

Установите клавишу выключателя в положение «0» и отключите прибор
от электрической сети, при этом индикаторная лампочка «POWER» на
панели управления погаснет.

** Режим “comfort” который вы можете выбрать с помощью ручки термостата, соответ­ствует наиболее комфортной температуре в помещении.

Перед проведением профилактических работ выключите прибор
и отсоедините его от электрической сети, дайте ему остыть, затем
протрите его поверхность мягкой слегка влажной тряпкой. Для мытья
не рекомендуется использовать моющие средства, в т.ч. средства с
абразивными составами. Не допускайте повреждения прибора остры
ми предметами, т.к. царапины на окрашенной поверхности могут при­вести к появлению ржавчины.

Заднюю поверхность конвектора также необходимо периодически
очищать от пыли и грязи. Для этого нужно отсоединить прибор от

­кронштейна, а после чисткивернуть его в исходное положение.

Процедуру профилактической очистки следует производить периоди

-

чески для поддержания технического состояния конвектора и сохране­ния его внешнего вида на долгие годы.

-

ПРИМЕЧАНИЕ:

Изменение цвета эмали на лицевой поверхности
не является дефектом, т. к. данный факт обуслов
лен содержанием в воздухе повышенного частиц
пыли и других загрязнений.

9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

-

-

-

ПРИМЕЧАНИЕ:

При первом включении конвенктора возмож­но появление характерного запаха и дыма, т. к.
происходит сгорание консервируюшей смазки в
поверхности нагревательного элемента. Поэтому
реклмендуется первое включение конвектора в
хорошо проветриваемом помещении

8. ОБСЛУЖИВАНИЕ

Прибор необходимо регулярно мыть для удаления пыли и загрязнений
с внешних поверхностей, т.к. это влияет на эффективность его работы
и температурные параметры обогрева помещения.

Возможные неисправности и методы их устранения:

Неисправность Причина Способ устранения

1. Обогреватель плохо греет

2. Обогреватель не работает

1. Неисправен нагревательный элемент

2. Низкое напряжение в электросети 2. Проверить напряжение в электросети

1. Отсутствует напряжение в электросети

2. Обрыв электрического кабеля

3. Неисправен автоматический выключа
тель электрической сети

4. Обрыв в цепи нагревательного
элемента

1. Обратиться в авторизованный сервис
ный центр «Timberk»

1. Проверить наличие напряжения в
электросети

2. Проверить целостность электриче
ского кабеля и при необходимости
заменить его

3. Проверить работоспособность автома-

-

тического выключателя электрической
сети и при необходимости неисправ­ный выключатель заменить

4. Обратиться в авторизованный сервис
ный центр «Timberk»

www.timberk.com • электрический конвектор

-

-

-

15

Если неисправность не удается устранить в соответствии с рекомен­дациями или при возникновении других неисправностей обратитесь в
авторизованный сервисный центр Timberk.

10. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

1. Конвектор в упаковке изготовителя можно транспортировать на
любое расстояние всеми видами закрытого транспорта при темпе­ратуре от -50
температуре воздуха +25
грузов, действующих на данном виде транспорта.

2. При транспортировании должны быть исключены любые возмож­ные удары и перемещения упаковки внутри транспортного средства.

3. Упакованный конвектор должен храниться в крытых вентилируе­мых помещениях при температуре воздуха -10
носительной влажности до 80% (при температуре воздуха +25
В помещении не должно быть агрессивных примесей, вызывающих
коррозию.

4. При транпортировки и хранении должны строго соблюдаться тре­бования манипуляционных знаков на упаковке конвектора.

Температурные
требования*

Требования к
влажности*

Мы изучаем новые технологии и постоянно улучшаем качество нашей
продукции. Технические характеристики, конструкция и комплекта­ция могут быть изменены без предварительного уведомления.

* Продукция должна храниться в сухих, проветриваемых складских помещениях при
температуре не ниже -30°

0

С до +50 0С и относительной влажности до 80% (при

0

С) в соответствии с правилами перевозки

0

С до +50 0С при от-

0

От -30° до +50°

Транспортировка
и хранение

От 15% до 85%
(нет конденсата)

С).

11. УТИЛИЗАЦИЯ

По окончании срока службы конвектор следует утилизировать в соот­ветствии с нормами, правилами и способами, действующими в месте
утилизации. Подробную информацию по утилизации конвектора Вы
можете получить у представителя местного органа власти.

Срок службы прибора указан в гарантийном талоне.

12. ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМЫ

Модели TEC.E3 M, TEC.E5 M

Двухклавишный

выключатель с индикацией

индикатор

Термоограничитель

Нагревательный

Рис. 9

элемент

16

www.timberk.com • электрический конвектор

13. ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ

Изделие соответствует директиве EEC 89/336, касающейся
электромагнитного оборудования

Гарантируется безотказная работа изделия в соответствии со срока­ми, указанными в гарантийном талоне. Обязательно ознакомьтесь с
условиями гарантии и требуйте от продавца правильного и четкого
заполнения гарантийного талона.

Гарантийный талон вложен в упаковку изделия

Timberk снимает с себя любую ответственность за возможный вред,
прямо или косвенно нанесенный продукцией Timberk людям, домаш­ним животным, имуществу в случае, если это произошло в результате
несоблюдения правил и условий эксплуатации, установки изделия,
умышленных или неосторожных действий потребителя или третьих
лиц.

Товар сертифицирован на территории России органом по сер­тификации: рег. № РОСС RU.0001.11AB71

ПРОДУКЦИИ ООО «ОПТИМАТЕСТ».
Фактический адрес: 123308, г. Москва, ул. Мневники, д. 3, корп. 1, оф.

323; Юридический адрес: 115162, г. Москва, Павла Андреева ул., дом
№28, корпус 4, тел. [phone], факс [phone]

Орган по сертификации может обновляться ежегодно. При отсутствии
копии нового сертификата в коробке, спрашивайте копию у продавца

Товар соответствует требованиям нормативных документов:

ГОСТ Р 52161.2.30-2007
ГОСТ Р 51318.14.1-2006 р.4
ГОСТ Р 51318.14.2-2006 р.5,7
ГОСТ Р 51317.3.3-2008
ГОСТ Р 51317.3.2-2006 р.6,7
№ сертификата: TCRU C-IL.AB71.B.00074
Сертификат обновляется ежегодно. При отсутствии копии нового сер-

тификата в коробке, спрашивайте копию у продавца

Срок действия: с 25.06.2012 до 24.06.2015

Изготовитель:

«Тимберк Хоум Хиатинг Эпплаенсис Компани» Хамасгер стрит, 10, Эй­лат, Израиль 88000

Телефон/факс [phone]

Импортёр*:

ООО «КлиматКомфорт»
Адрес: РФ, 111024, г. Москва, ул. 5-я Кабельная, д.2Б, стр. 1
телефон: [phone]

По вопросам сервисной поддержки и качества приобретенного
товара просьба обращаться по телефону:

+ 7 (495) 6275285
Организация, уполномоченная на принятие требований потребителей

в отношении товара ненадлежащего качества, ООО «АвангардХолго»,
125195, г.Москва, Ленинградское ш.57, стр.12, [phone], info@
holgo.ru

Серийный номер изделия, месяц и год изготовления указаны в со­ставе ID LINE кода изделия, наклеенного на изделие и\или упаковку
изделия. Месяц и последние цифры года внутри кода расположены
после знака тире в указанном порядке.

* Данные могут быть изменены в связи со сменой производителя, продавца, производ­ственного филиала и\или импортера в РФ и\или страны ЕТС. Актуальную информация
Вы можете получить из содержания действующего на момент продажи сертификата
соответствия, а также из данных этикетки, которой маркируется упаковка изделия до
даты последующей продажи дистрибьютором на территории РФ или стран ЕТС.

www.timberk.com • электрический конвектор

17

www.btpart.ru

Уважаемый покупатель!

Timberk предоставляет Вам специальный сервис в рамках программы
клиентской поддержки. Теперь Вы всегда сможете заказать и офор­мить доставку на запасные части и расходные материалы, необходи­мые для оптимальной, качественной работы техники Timberk в тече­ние всего срока службы на едином портале www.btpart.ru.

Всю информацию о работе портала Вы также всегда сможете уви­деть на сайте www.timberk.com. Мы искренне надеемся, что этот
уникальный дополнительный сервис поможет вам сделать жизнь с
Timberk еще удобнее!

18

www.timberk.com • электрический конвектор

В целях информирования покупа­телей техники Timberk, мы допол­нительно сообщаем, что русский
является государственным языком
в следующих государствах:

• в Российской Федерации

• в Республике Беларусь

наряду с белорусским языком

• в частично признанной

Южной Осетии наряду
с осетинским языком

Русский язык является офици­альным языком (во всех случаях
другой язык или другие языки
выступают как государственный
или второй официальный) в сле­дующих государствах и на терри­ториях:

• в Республике Казахстан

• в Киргизской Республике

• в административных

единицах Украины, где доля
носителей русского языка
cоставляет более 10%, при
соответствующем решении
местных советов

• в Автономной Республике

Крым

В Республике Таджикистан рус­ский язык признан по Конституции
языком межнационального обще­ния.

Официальным языком
международной организации
Содружество Независимых
Государств (СНГ) является
русский язык.

www.timberk.com • электрический конвектор

19

www.timberk.com
