Руководство по эксплуатации

Электрический накопительный водонагреватель

HEATINGPOWER

FSL1 серия

FSL2 серия

Модели:

SWH FSL1 30 VE SWH FSL1 50 VE SWH FSL1 80 VE SWH FSL1 100 VE

SWH FSL2 30 HE SWH FSL2 50 HE SWH FSL2 80 HE SWH FSL2 100 HE

HEATING

POWER

Руководство по эксплуатации включает в себя гарантийный талон

Производитель вправе менять внешний вид прибора и цветовую гамму прибора без специального уведомления.

СОДЕРЖАНИЕ

1. Важная информация

2. Меры предосторожности

3. Назначение прибора

4. Рабочие характеристики Технические характеристики Размерные характеристики

5. Описание водонагревателя

6. Комплект поставки

7. Установка водонагревателя Местоположение Способы монтажа водонагревателя Монтаж водонагревателя Подключение к водопроводной магистрали Подключение к электрической сети

8. Управление водонагревателем Панель управления Эксплуатация водонагревателя

9. Обслуживание

10. Устранение неисправностей Электрическая принципиальная схема

11.

12. Гарантийный талон

Уважаемый покупатель!

Благодарим Вас за удачный выбор. Вы приобрели электри-

ческий накопительный водонагреватель Тimberk. Он про-

служит Вам долго.

Электрические накопительные водонагреватели Тimberk

подготовят большое количество горячей воды и будут поддерживать заданную температуру автоматически. Они иде-

ально подходят для снабжения горячей водой загородных

домов, коттеджей, бань и прочих индивидуальных бытовых

помещений.

7 7 7 8 9

Просим внимательно ознакомиться с руководством по эксплуатации перед использованием водонагревателя.

В данном руководстве по эксплуатации содержится важная инфор-

мация, касающаяся Вашей безопасности, а также рекомендации по

правильному использованию прибора и уходу за ним. Сохраните ру-

ководство по эксплуатации вместе с гарантийным талоном, кассовым чеком, по возможности, картонной коробкой и упаковочным матери-

алом. В данном руководстве по эксплуатации описываются разные

виды данного типа устройства.

Приобретенный Вами водонагреватель может несколько отличаться

от описанного в руководстве, что не влияет на способы использования и эксплуатации.

1. ВАЖНАЯ ИНФОРМАЦИЯ

ВНИМАНИЕ!

Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не включают всех возможных режимов и ситуаций, которые мо гут встречаться. Необходимо понимать, что здравый смысл, осторожность и тщательность являются факторами, которые невозможно «встроить» ни в один продукт.

www.timberk.com • электрический накопительный водонагреватель

ВНИМАНИЕ!

Эти факторы должен учитывать человек, который заинтересован в надлежащей эксплуатации устрой ства. Изготовитель не несет ответственности в случае повреждения прибора или его отдельных частей во время транспортировки, в результате неправиль ной установки, в результате колебаний напряжения, а также в случае, если какая-либо часть прибора была изменена или модифицирована.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

При использовании водонагревателя, необходимо соблюдать ряд мер предосторожности. Неправильная эксплуатация в силу игнорирования мер предосторожности может привести к причинению вреда здоровью пользователя и других людей, а также нанесения ущерба их имуществу.

1. Любой электроприбор должен находиться под наблюдением во время его эксплуатации, особенно, если неподалёку от него находятся дети. Внимательно следите за тем, чтобы дети не прикасались к прибору.

2. Перед установкой водонагревателя, не подключая его к электросети, проверьте и убедитесь, что сетевая розетка для водонагревателя имеет контакт заземления и правильно заземлена. При отсутствии заземляющего контура в вашей электросети эксплуатация водонагревателя опасна для жизни.

3. Подключайте водонагреватель только к сети 230~В/50Гц. При необходимости выясните характеристики своей сети у поставщиков электроэнергии.

4. Во избежание перегрева и риска возникновения пожара, а также повреждения внутренней электрической сети, не изменяйте длину сетевого шнура и не подключайте водонагреватель через электрические удлинители.

5. Запрещается включать водонагреватель, если он не наполнен водой или если обнаружена непроходимость воды через предохранительный клапан.

6. Никогда не используйте водонагреватель, если он неисправен.

7. Не снимайте крышки водонагревателя во время его работы.

8. Незамедлительно отключите водонагреватель от электрической сети, если от него идут странные звуки, запах или дым.

9. Всегда отключайте водонагреватель от электрической сети во время грозы.

10. Перед началом чистки и технического обслуживания водонагревателя всегда отключайте его от электрической сети. Чистку и техническое обслуживание производите в соответствии с указаниями данного руководства по эксплуатации.

11. Не используйте опасные химические вещества для чистки водонагревателя и не допускайте их попадания на него.

12. Во избежание опасности поражения электрическим током, поврежденный сетевой шнур должен меняться только в авторизованных сервисных центрах изготовителя, квалифицированными специалистами.

13. Во избежание опасности поражения электрическим током не размещайте шнур питания рядом с нагревательными приборами и легковоспламеняющимися или горючими веществами.

14. Поскольку температура воды в водонагревателе может достигать

С, при использовании водонагревателя не следует подставлять ча-

75 сти тела под горячую воду при первом включении. Для предотвращения ожогов правильно отрегулируйте температуру вытекающей воды.

15. Не используйте водонагреватель, в целях, не предусмотренных этим руководством по эксплуатации.

16. Не используйте водонагреватель во взрывоопасной или коррозионной среде. Не храните рядом с прибором бензин и другие летучие легковоспламеняющиеся жидкости это очень опасно!

17. Запрещено вносить изменения в конструкцию водонагревателя или модифицировать его.

18. Любые сервисные работы должны производиться специализированной организацией, квалифицированными специалистами. Неправильная установка может повлечь за собой отказ в гарантийном обслуживании.

19. Водонагреватель не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями, обладающими недостаточным опытом и знаниями, если они не находятся под наблюдением и не получили инструкций по использованию устройства от лица, ответственного за их безопасность. Необходимо, следить, чтобы дети не играли с прибором.

www.timberk.com • электрический накопительный водонагреватель

3. НАЗНАЧЕНИЕ ПРИБОРА

Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода холодной воды. Он применяется в бытовых целях.

4. РАБОЧИЕ ХАРАКТЕРИСТИКИ

Основные особенности

1. Полностью автоматическое управление: автоматический нагрев

воды, постоянный автоматический контроль температуры воды.

2. Система защиты:

- Drop Defense - защита от протечки и избыточного давления внутри

бака (предохранительный клапан)

- HOT Defense - двухуровневая защита от перегрева (термостат и

ограничитель температуры)

Все системы защиты являются надежными и безопасными.

3. Трубки нагревательных элементов спроектированы с учетом боль-

шой тепловой нагрузки: безопасные, надежные, с увеличенным сроком службы.

4. Пенополиуретановая NON CFC теплоизоляция увеличенной тол-

щины: отличная тепловая изоляция, которая позволяет эффективно сохранять накопленное тепло и экономить электроэнергию.

5. Температурный контроллер: точное и надежное управление тем-

пературой воды.

6. Водонагреватель оснащен анодным стержнем для защиты от кор-

розии внутреннего резервуара и уменьшения образования накипи на нагревательном элементе.

Технические характеристики

Технические характеристики водонагревателя приведены в таблице 1, 2. Таблица 1

Наимено-

вание

Параметры электропи-

Номинальная

сила тока

Номинальная потребляемая

мощность

Объем л 30 50 80 100

Номинальное

давление

Класс защиты – I I I I

Класс влаго-

защиты

Время нарева

при Δ 30 ºC

Размеры

прибора

Фактическое

годовое

потребление

электроэ-

нергии

Постоянные

суточные

потери

Ед.

SWH FSL2 30 HE SWH FSL2 50 HE SWH FSL2 80 HE SWH FSL2 100 HE

изм.

В/Гц 220~/50 220~/50 220~/50 220~/50

тания

A 9.1 9.1 9.1 9.1

Вт 2000 2000 2000 2000

МПа 0,7 0,7 0,7 0,7

– IPX4 IPX4 IPX4 IPX4

мин 21 43 64 79

мм 552x430x264 835x430x264 989x516x301 1200x516x301

Вес кг 9,2 12,6 16,8 20,0

кВт•ч 335,8 452,6 481,8 518,3

кВт•ч /

сут

0,98 1,23 1,33 1,45

www.timberk.com • электрический накопительный водонагреватель

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

На рис. 3 представлено устройство водонагревателя горизонтального типа серии FSL2. На рис. 4 представлено устройство водонагревателя вертикального типа серии FSL1

Серия FSL2

HEATING

POWER

9 - Аварийный слив избыточного давления воды (при работе водонагревателя возможно подтекание воды из отверстия аварийного слива. Это нормально)

10 - Входной патрубок с рассекателем 11 - Патрубок выхода горячей воды 12 - Патрубок резервного слива воды (может быть использован для

слива воды в момент чистки внутренней поверхности резервуара при его техническом обслуживании

13 - Защитный магниевый анод 14 - Теплоизоляционный слой из пенополиуретана 15 - Внешний декоративный корпус 16 - Панель управления 17 - Термовыключатель 18 - Сетевой шнур с вилкой

161715

Выход

1098

Вход

Рис. 3

1 - Левая комбинированная защитная крышка 2 - Внутренний резервуар 3 - Система переливов 4 - Верхняя часть патрубка забора горячей воды 5 - Нагревательный элемент 6 - Правая комбинированная защитная крышка 7- Трубка датчика термостата 8 - Комбинированный предохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А

www.timberk.com • электрический накопительный водонагреватель

Серия FSL1

Рис. 4

HEATING

POWER

8 9

16 10 11

1 - Верхняя комбинированная защитная крышка 2 - Внешний декоративный корпус 3 - Система переливов 4 - Теплоизоляционный слой из пенополиуретана 5 - Внутренний резервуар 6 - Нагревательный элемент 7 - Трубка датчика термостата 8 - Защитный магниевый анод 9 - Входной патрубок с рассекателем 10 - Нижняя комбинированная защитная крышка 11 - Комбинированный предохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А 12 - Аварийный слив избыточного давления воды ( при работе водона-

гревателя возможно подтекание воды из отверстия аварийного слива. Это нормально)

13 - Патрубок выхода горячей воды 14 - Верхняя часть патрубка забора горячей воды 15 - Панель управления 16 - Термовыключатель 17 - Сетевой шнур с вилкой

6. КОМПЛЕКТ ПОСТАВКИ

1. Водонагреватель - 1 шт.

2. Анкерный болт - 2 шт.

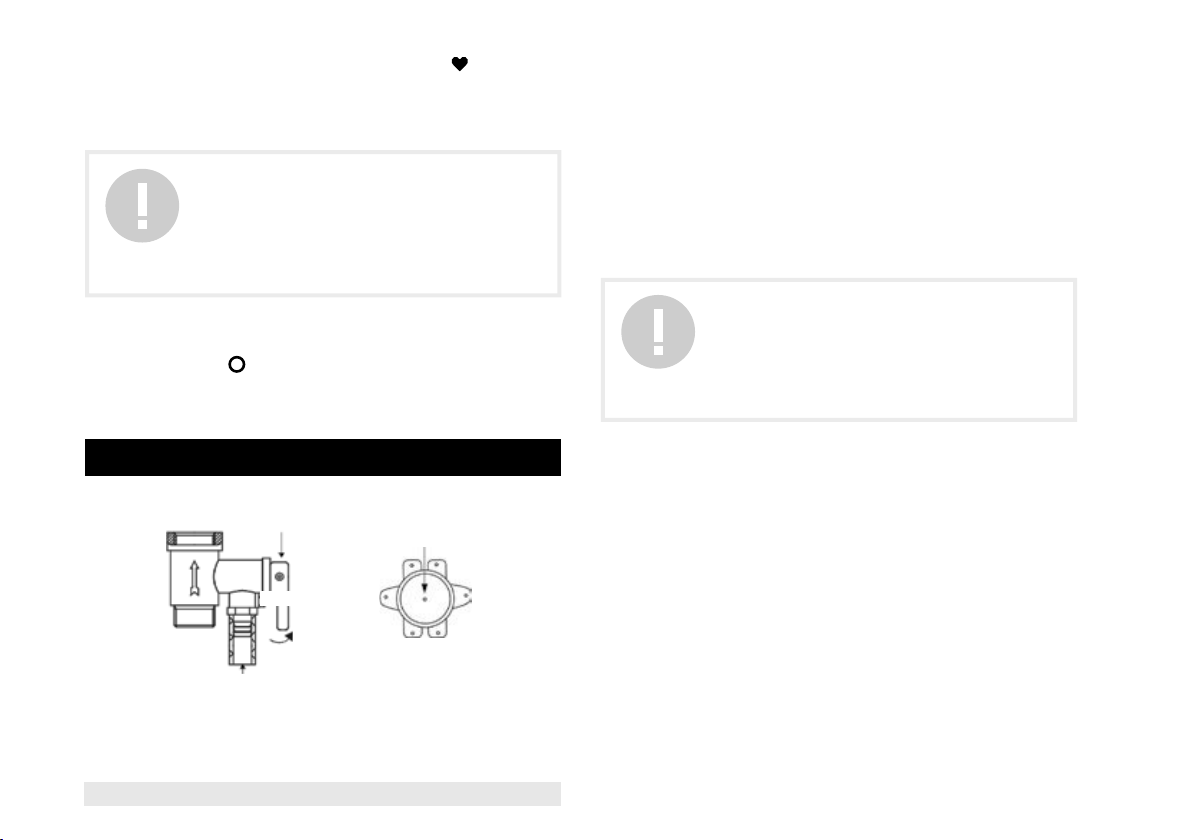

3. Предохранительный клапан - 1 шт.

4. Руководство по эксплуатации и гарантийный талон -1 шт.

5. Упаковка - 1 шт.

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

Местоположение

1. Электрический водонагреватель следует устанавливать на прочной стене.

2. Стена, на которой устанавливается электрический водонагреватель, должна выдерживать, как минимум, двойной вес водонагревателя, полностью заполненного водой, на стене должны отсутствовать трещины и другие повреждения. В противном случае необходимо принять меры для усиления крепления или установить водонагреватель на специальной опоре.

3. Если ванная комната слишком маленькая, водонагреватель можно установить в другом месте, закрытом от прямого солнечного света и недоступном для попадания влаги. Однако для снижения потерь тепла в трубопроводах место установки водонагревателя должно находиться как можно ближе к месту использования горячей воды.

ВНИМАНИЕ!

Водонагреватель должен быть установлен на вертикальную стену строго в том положении, как указано на рис. 3, 4 (серия FSL1 – в вертикальном положении, серия FSL2 – в горизонтальном). Установка прибора в любом другом положении или перекос относительно вертикали или горизонтали неизбежно приведет к выходу водонагревателя из строя, созданию аварийной обстановки и рассматривается производителем как негарантийный случай.

www.timberk.com • электрический накопительный водонагреватель

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления представлен на рис. 5.

FSL1 вертикальное положение

FSL2 горизонтальное положение

горизонтальное положениевертикальное положение

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 6.

FSL1 вертикальное положение

FSL2 горизонтальное положение

HEATING

POWER

слив воды слив воды

POWER

Рис. 5

1. Выходной патрубок

2. Кран регулировки потока горячей воды*

3. Смеситель*

4. Душевая насадка*

5. Кран регулировки потока холодной воды* 6 Сливная трубка*

7. Комбинированный предохранительный клапан

8. Входной патрубок

9. Патрубок для слива воды

10. Отсечной кран водопроводной магистрали*

11. Водопроводная магистраль

* не входит в комплект поставки

www.timberk.com • электрический накопительный водонагреватель

8 7

10 11

HEATING

POWER

10 11

Рис. 6

1. Смонтированный водонагреватель

2. Комбинированный предохранительный клапан

3. Кран входа холодной воды *

4. Смеситель *

5. Душевая насадка *

6. Отсечной кран водопроводной магистрали*

7. Сливная трубка*

8. Водопроводная магистраль

9. Ванна *

HEATING

POWER

водопроводная магистраль

10. Тройник*

11. Патрубок для слива воды**

12. Входной патрубок

13. Выходной патрубок

* не входит в комплект поставки

** только для серии FSL2

Монтаж водонагревателя

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя используйте принадлежности, предоставленные производителем. Электрический водонагреватель нельзя крепить на стене до того, как вы убедитесь, что кронштейн установлен надёжно и прочно. В противном случае электрический водонагреватель может упасть со стены, что может привести к его повреждению и даже к серьёзным происшествиям с причинением вреда здоровью и получением травм. При определении точек для отверстий под анкерные болты следует предусмотреть свободное пространство между нижней частью водонагревателя и полом не менее 0,6 м, а для серии FSL2 ещё и свободное пространство между боковой крышкой с правой стороны и стеной для обеспечения удобства технического обслуживания при необходимости его проведения

Вид сбоку

для серии

(вид сбоку)

FSL2

для серии FSM2/FSQ2

(вид сверху)

Вид сверху

для серии FSM1/FSQ1

для серии FSL1

Рис. 8

1. Электрический водонагреватель следует устанавливать на прочной стене. Если прочность стены не позволяет удерживать вес, равный двойному весу общего веса водонагревателя, полностью заполненного водой, его следует устанавливать на специальной опоре.

2. После того, как вы выбрали правильное место установки водонагревателя, определите точки для отверстий под распорные болты с крюками (определяются в соответствии со спецификацией прибора, который вы выбрали). Просверлите в стене два отверстия соответствующей глубины с использованием сверла, подходящего по размеру под распорные болты, прилагаемые к водонагревателю,вставьте винты, поверните крюк вверх, плотно затяните гайки и затем повесьте электрический водонагреватель на эти крюки (см. Рис.8).

3. Прикрепите сетевую розетку к стене. Требования к розетке следующие: 220~V/10A, однофазная, трёхпроводная. Рекомендуется разместить розетку с правой стороны выше водонагревателя.

4. Если ванная комната слишком маленькая, водонагреватель можно установить в другом месте, закрытом от прямого солнечного света и недоступном для попадания влаги. Однако для снижения потерь тепла в трубопроводах место установки водонагревателя должно находиться как можно ближе к месту использования горячей воды.

ПРИМЕЧАНИЕ:

В местах или на стене, куда может попасть вода, высота установки электрической розетки должна быть не менее 1,8 м.

Рис.7

www.timberk.com • электрический накопительный водонагреватель
