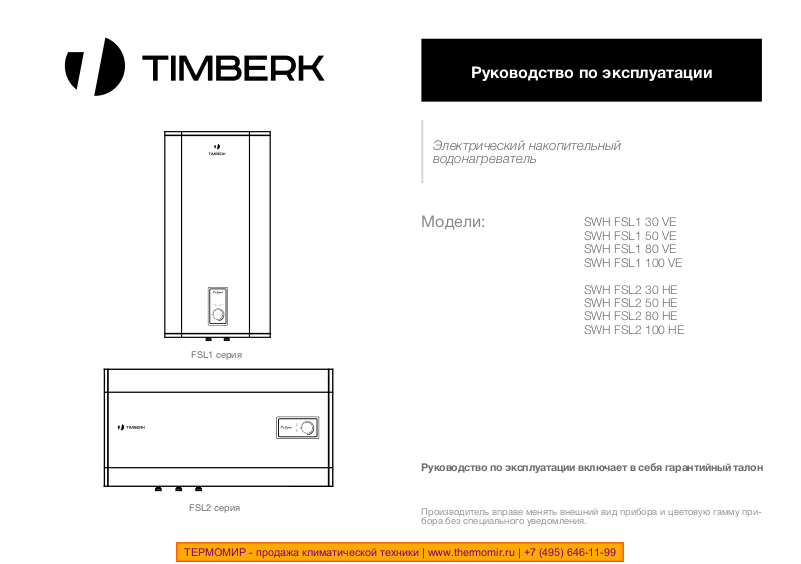

Timberk SWH FSL1 80 VE User manual
Руководство по эксплуатации
ТЕРМОМИР - продажа климатической техники | www.thermomir.ru | +7 (495) 646-11-99
Электрический накопительный
водонагреватель
Модели:
HEATINGPOWER
FSL1 серия
HEATING
POWER
Руководство по эксплуатации включает в себя гарантийный талон
FSL2 серия
Производитель вправе менять внешний вид прибора и цветовую гамму прибора без специального уведомления.
SWH FSL1 30 VE
SWH FSL1 50 VE
SWH FSL1 80 VE
SWH FSL1 100 VE
SWH FSL2 30 HE
SWH FSL2 50 HE
SWH FSL2 80 HE
SWH FSL2 100 HE
СОДЕРЖАНИЕ
ТЕРМОМИР - продажа климатической техники | www.thermomir.ru | +7 (495) 646-11-99
1. Важная информация
2. Меры предосторожности
3. Назначение прибора
4. Рабочие характеристики
Технические характеристики
Размерные характеристики
5. Описание водонагревателя
6. Комплект поставки
7. Установка водонагревателя
Местоположение
Способы монтажа водонагревателя
Монтаж водонагревателя
Подключение к водопроводной магистрали
Подключение к электрической сети
8. Управление водонагревателем
Панель управления
Эксплуатация водонагревателя
9. Обслуживание
10. Устранение неисправностей
Электрическая принципиальная схема
11.
12. Гарантийный талон
Уважаемый покупатель!
Благодарим Вас за удачный выбор. Вы приобрели электри-
2
ческий накопительный водонагреватель Тimberk. Он про-
3
служит Вам долго.
4
Электрические накопительные водонагреватели Тimberk
4
подготовят большое количество горячей воды и будут поддерживать заданную температуру автоматически. Они иде-
4
ально подходят для снабжения горячей водой загородных
5
домов, коттеджей, бань и прочих индивидуальных бытовых
6
помещений.
7
7
7
8
9
Просим внимательно ознакомиться с руководством по эксплуатации
перед использованием водонагревателя.
10
В данном руководстве по эксплуатации содержится важная инфор-
10
мация, касающаяся Вашей безопасности, а также рекомендации по
11
правильному использованию прибора и уходу за ним. Сохраните ру-
11
ководство по эксплуатации вместе с гарантийным талоном, кассовым
чеком, по возможности, картонной коробкой и упаковочным матери-
11
алом. В данном руководстве по эксплуатации описываются разные
12
виды данного типа устройства.
13
Приобретенный Вами водонагреватель может несколько отличаться
14
от описанного в руководстве, что не влияет на способы использования и эксплуатации.
16
1. ВАЖНАЯ ИНФОРМАЦИЯ
ВНИМАНИЕ!
Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не включают
всех возможных режимов и ситуаций, которые мо
гут встречаться. Необходимо понимать, что здравый смысл, осторожность и тщательность являются
факторами, которые невозможно «встроить» ни в
один продукт.
-
2
www.timberk.com • электрический накопительный водонагреватель
ВНИМАНИЕ!
ТЕРМОМИР - продажа климатической техники | www.thermomir.ru | +7 (495) 646-11-99
Эти факторы должен учитывать человек, который
заинтересован в надлежащей эксплуатации устрой
ства. Изготовитель не несет ответственности в случае повреждения прибора или его отдельных частей
во время транспортировки, в результате неправиль
ной установки, в результате колебаний напряжения,
а также в случае, если какая-либо часть прибора
была изменена или модифицирована.
-
-
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
При использовании водонагревателя, необходимо соблюдать ряд мер
предосторожности. Неправильная эксплуатация в силу игнорирования
мер предосторожности может привести к причинению вреда здоровью
пользователя и других людей, а также нанесения ущерба их имуществу.
1. Любой электроприбор должен находиться под наблюдением во время
его эксплуатации, особенно, если неподалёку от него находятся дети.
Внимательно следите за тем, чтобы дети не прикасались к прибору.
2. Перед установкой водонагревателя, не подключая его к электросети,
проверьте и убедитесь, что сетевая розетка для водонагревателя имеет
контакт заземления и правильно заземлена. При отсутствии заземляющего контура в вашей электросети эксплуатация водонагревателя опасна для жизни.
3. Подключайте водонагреватель только к сети 230~В/50Гц. При необходимости выясните характеристики своей сети у поставщиков
электроэнергии.
4. Во избежание перегрева и риска возникновения пожара, а также
повреждения внутренней электрической сети, не изменяйте длину
сетевого шнура и не подключайте водонагреватель через электрические удлинители.
5. Запрещается включать водонагреватель, если он не наполнен водой или если обнаружена непроходимость воды через предохранительный клапан.
6. Никогда не используйте водонагреватель, если он неисправен.
7. Не снимайте крышки водонагревателя во время его работы.
8. Незамедлительно отключите водонагреватель от электрической
сети, если от него идут странные звуки, запах или дым.
9. Всегда отключайте водонагреватель от электрической сети во время грозы.
10. Перед началом чистки и технического обслуживания водонагревателя всегда отключайте его от электрической сети. Чистку и техническое обслуживание производите в соответствии с указаниями
данного руководства по эксплуатации.
11. Не используйте опасные химические вещества для чистки водонагревателя и не допускайте их попадания на него.
12. Во избежание опасности поражения электрическим током, поврежденный сетевой шнур должен меняться только в авторизованных
сервисных центрах изготовителя, квалифицированными специалистами.
13. Во избежание опасности поражения электрическим током не
размещайте шнур питания рядом с нагревательными приборами и
легковоспламеняющимися или горючими веществами.
14. Поскольку температура воды в водонагревателе может достигать
0
С, при использовании водонагревателя не следует подставлять ча-
75
сти тела под горячую воду при первом включении. Для предотвращения ожогов правильно отрегулируйте температуру вытекающей воды.
15. Не используйте водонагреватель, в целях, не предусмотренных
этим руководством по эксплуатации.
16. Не используйте водонагреватель во взрывоопасной или коррозионной среде. Не храните рядом с прибором бензин и другие летучие
легковоспламеняющиеся жидкости это очень опасно!
17. Запрещено вносить изменения в конструкцию водонагревателя
или модифицировать его.
18. Любые сервисные работы должны производиться специализированной организацией, квалифицированными специалистами. Неправильная установка может повлечь за собой отказ в гарантийном
обслуживании.
19. Водонагреватель не предназначен для использования лицами
(включая детей) с ограниченными физическими, сенсорными или умственными возможностями, обладающими недостаточным опытом
и знаниями, если они не находятся под наблюдением и не получили
инструкций по использованию устройства от лица, ответственного за
их безопасность. Необходимо, следить, чтобы дети не играли с прибором.
www.timberk.com • электрический накопительный водонагреватель
3
3. НАЗНАЧЕНИЕ ПРИБОРА
ТЕРМОМИР - продажа климатической техники | www.thermomir.ru | +7 (495) 646-11-99
Электрический водонагреватель накопительного типа предназначен
для нагрева поступающей из водопровода холодной воды. Он применяется в бытовых целях.
4. РАБОЧИЕ ХАРАКТЕРИСТИКИ
Основные особенности
1. Полностью автоматическое управление: автоматический нагрев
воды, постоянный автоматический контроль температуры воды.
2. Система защиты:
- Drop Defense - защита от протечки и избыточного давления внутри
бака (предохранительный клапан)
- HOT Defense - двухуровневая защита от перегрева (термостат и
ограничитель температуры)
Все системы защиты являются надежными и безопасными.
3. Трубки нагревательных элементов спроектированы с учетом боль-
шой тепловой нагрузки: безопасные, надежные, с увеличенным сроком службы.
4. Пенополиуретановая NON CFC теплоизоляция увеличенной тол-
щины: отличная тепловая изоляция, которая позволяет эффективно
сохранять накопленное тепло и экономить электроэнергию.
5. Температурный контроллер: точное и надежное управление тем-
пературой воды.
6. Водонагреватель оснащен анодным стержнем для защиты от кор-
розии внутреннего резервуара и уменьшения образования накипи на
нагревательном элементе.
Технические характеристики
Технические характеристики водонагревателя приведены в таблице 1, 2.
Таблица 1
Наимено-
вание
Параметры
электропи-
Номинальная
сила тока
Номинальная
потребляемая
мощность
Объем л 30 50 80 100
Номинальное
давление
Класс защиты – I I I I
Класс влаго-
защиты
Время нарева
при Δ 30 ºC
Размеры
прибора
Фактическое
годовое
потребление
электроэ-
нергии
Постоянные
суточные
потери
Ед.
SWH FSL2 30 HE SWH FSL2 50 HE SWH FSL2 80 HE SWH FSL2 100 HE
изм.
В/Гц 220~/50 220~/50 220~/50 220~/50
тания
A 9.1 9.1 9.1 9.1
Вт 2000 2000 2000 2000
МПа 0,7 0,7 0,7 0,7
– IPX4 IPX4 IPX4 IPX4
мин 21 43 64 79
мм 552x430x264 835x430x264 989x516x301 1200x516x301
Вес кг 9,2 12,6 16,8 20,0
кВт•ч 335,8 452,6 481,8 518,3
кВт•ч /
сут
0,98 1,23 1,33 1,45
4
www.timberk.com • электрический накопительный водонагреватель
Таблица 2
HEATING
POWER
ТЕРМОМИР - продажа климатической техники | www.thermomir.ru | +7 (495) 646-11-99
Наимено-
вание
Параметры
электропи-
Номинальная
сила тока
Номинальная
потребляемая
мощность
Объем л 30 50 80 100
Ед.
SWH FSL1 30 VE SWH FSL1 50 VE SWH FSL1 80 VE SWH FSL1 100 VE
изм.
В/Гц 220~/50 220~/50 220~/50 220~/50
тания
A 9.1 9.1 9.1 9.1
Вт 2000 2000 2000 2000
Размерные характеристики
Серия FSL2
Серия FSM2/FSQ2
HEATING
POWER
Серия FSL1
Серия FSM1/FSQ1
HEATING
POWER
Номинальное
давление
Класс защиты – I I I I
Класс влаго-
Время нарева
при Δ 30 ºC
Размеры
Фактическое
потребление
электроэ-
Постоянные
суточные
МПа 0,7 0,7 0,7 0,7
защиты
прибора
годовое
нергии
потери
– IPX4 IPX4 IPX4 IPX4
мин 21 43 64 79
мм 430x552x244 430x835x244 516x989x281 516x1200x281
Вес кг 9,2 12,6 16,8 20,0
кВт•ч 335,8 452,6 481,8 518,3
кВт•ч /
сут
0,98 1,23 1,33 1,45
Рис. 1
Размерные характеристики водонагревателя (в мм) согласно рис. 1,
рис. 2 приведены в таблице 3.
Таблица 3
www.timberk.com • электрический накопительный водонагреватель
SWH FSL1
SWH FSL2
Рис. 2
Объем, л A B C D E F G H
30 552 570 240 244 430 20
50 835 853 500 244 430 20
80 989 1007 450 281 516 20
100 1200 1218 550 281 516 20
30 552 264 240 264 430 440
50 835 264 500 264 430 440
80 989 301 450 301 516 526 20
100 1200 301 550 301 516 526 20
65 -
65 -
85 -
85 -
20 115
20 115
135
135
5
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
HEATING
POWER
ТЕРМОМИР - продажа климатической техники | www.thermomir.ru | +7 (495) 646-11-99
На рис. 3 представлено устройство водонагревателя горизонтального
типа серии FSL2. На рис. 4 представлено устройство водонагревателя
вертикального типа серии FSL1
Серия FSL2
21
43
65
16
HEATING
POWER
9 - Аварийный слив избыточного давления воды (при работе водонагревателя возможно подтекание воды из отверстия аварийного слива.
Это нормально)
10 - Входной патрубок с рассекателем
11 - Патрубок выхода горячей воды
12 - Патрубок резервного слива воды (может быть использован для
слива воды в момент чистки внутренней поверхности резервуара при
его техническом обслуживании
13 - Защитный магниевый анод
14 - Теплоизоляционный слой из пенополиуретана
15 - Внешний декоративный корпус
16 - Панель управления
17 - Термовыключатель
18 - Сетевой шнур с вилкой
Серия FSL1
161715
Выход
11
14
12
1098
7
13
Вход
Рис. 3
1 - Левая комбинированная защитная крышка
2 - Внутренний резервуар
3 - Система переливов
4 - Верхняя часть патрубка забора горячей воды
5 - Нагревательный элемент
6 - Правая комбинированная защитная крышка
7- Трубка датчика термостата
8 - Комбинированный предохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А
6
www.timberk.com • электрический накопительный водонагреватель
Рис. 4
1
2
14
HEATING
POWER
13
15
3
4
5
6
17
7
8
9
16
10
11
12
1 - Верхняя комбинированная защитная крышка
ТЕРМОМИР - продажа климатической техники | www.thermomir.ru | +7 (495) 646-11-99
2 - Внешний декоративный корпус
3 - Система переливов
4 - Теплоизоляционный слой из пенополиуретана
5 - Внутренний резервуар
6 - Нагревательный элемент
7 - Трубка датчика термостата
8 - Защитный магниевый анод
9 - Входной патрубок с рассекателем
10 - Нижняя комбинированная защитная крышка
11 - Комбинированный предохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А
12 - Аварийный слив избыточного давления воды ( при работе водона-
гревателя возможно подтекание воды из отверстия аварийного слива.
Это нормально)
13 - Патрубок выхода горячей воды
14 - Верхняя часть патрубка забора горячей воды
15 - Панель управления
16 - Термовыключатель
17 - Сетевой шнур с вилкой
6. КОМПЛЕКТ ПОСТАВКИ
1. Водонагреватель - 1 шт.
2. Анкерный болт - 2 шт.
3. Предохранительный клапан - 1 шт.
4. Руководство по эксплуатации и гарантийный талон -1 шт.
5. Упаковка - 1 шт.
7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
Местоположение
1. Электрический водонагреватель следует устанавливать на прочной
стене.
2. Стена, на которой устанавливается электрический водонагреватель, должна выдерживать, как минимум, двойной вес водонагревателя, полностью заполненного водой, на стене должны отсутствовать
трещины и другие повреждения. В противном случае необходимо принять меры для усиления крепления или установить водонагреватель на
специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако для снижения потерь тепла
в трубопроводах место установки водонагревателя должно находиться
как можно ближе к месту использования горячей воды.
ВНИМАНИЕ!
Водонагреватель должен быть установлен на
вертикальную стену строго в том положении, как
указано на рис. 3, 4 (серия FSL1 – в вертикальном
положении, серия FSL2 – в горизонтальном). Установка прибора в любом другом положении или
перекос относительно вертикали или горизонтали
неизбежно приведет к выходу водонагревателя
из строя, созданию аварийной обстановки и рассматривается производителем как негарантийный
случай.
www.timberk.com • электрический накопительный водонагреватель
7
Loading...
