Bedienungsanleitung
So reinigen Sie von Anfang an leicht und sicher: Bitte lesen Sie unbedingt diese hilfreiche Anleitung!
Wir beraten Sie gern
Bei Fragen, Nachbestellungen oder Schwierigkeiten in der Handhabung oder zu Einsatzgebieten stehen wir Ihnen - auch nach Jahren noch - immer gerne zur Seite. Rufen Sie uns an!
Ihre persönliche Beratung:
für Anwendungsund Funktionsfragen Mo bis Freitag von 8 bis 17 Uhr
Tien WLS GmbH
Annastrasse 84
48529 Nordhorn
0 59 21 - 87 19 43
Fax 0 59 21 - 87 12 12
Persönliche Beratung:
0 59 21 - 87 19 43
Ihr technischer Kunden-Service
Jedes elektrische Gerät kann einmal Fehlfunktionen oder ähnliches aufweisen. Über 95% aller Fragen von Anrufern lassen sich sofort und ohne Probleme durch Beratung beantworten. Beachten Sie bitte auch die Wartungsund Pflegehinweise auf
der Seite 3.1. Kleine Fehler können Sie selbst beheben (S. 3.3). Falls Ihnen die dortige Auflistung nicht weiterhelfen kann, rufen Sie an!
Ihr technischer Kundenservice ist immer gerne mit Rat und Tat persönlich für Sie da.
Ihre persönliche Beratung:
0 59 21 - 87 19 43
www.tien.de
Inhalt
Thema |
Seite |
|
1. |
Inbetriebnahme |
1.1 |
1. |
Verlängerungsrohre |
1.1 |
2. |
Zubehör anschließen |
1.1 |
3. |
Systemstecker |
1.1 |
4. |
Sicherheitsverschluss |
1.2 |
5. |
Spezial-Einfüllflasche |
1.2 |
6. |
Restwasser |
1.2 |
7. |
Stromverbindung |
1.3 |
8. |
Fußschalter |
1.3 |
9. |
Dampfzufuhr |
1.4 |
10. |
Wassermangel |
1.4 |
11. |
Restdruck ablassen |
1.4 |
12. |
Peilstab |
1.5 |
13. |
Dampfregulierung |
1.5 |
2. Zubehör |
2.1 |
Griffstück |
2.1 |
Große Bürste |
2.2 |

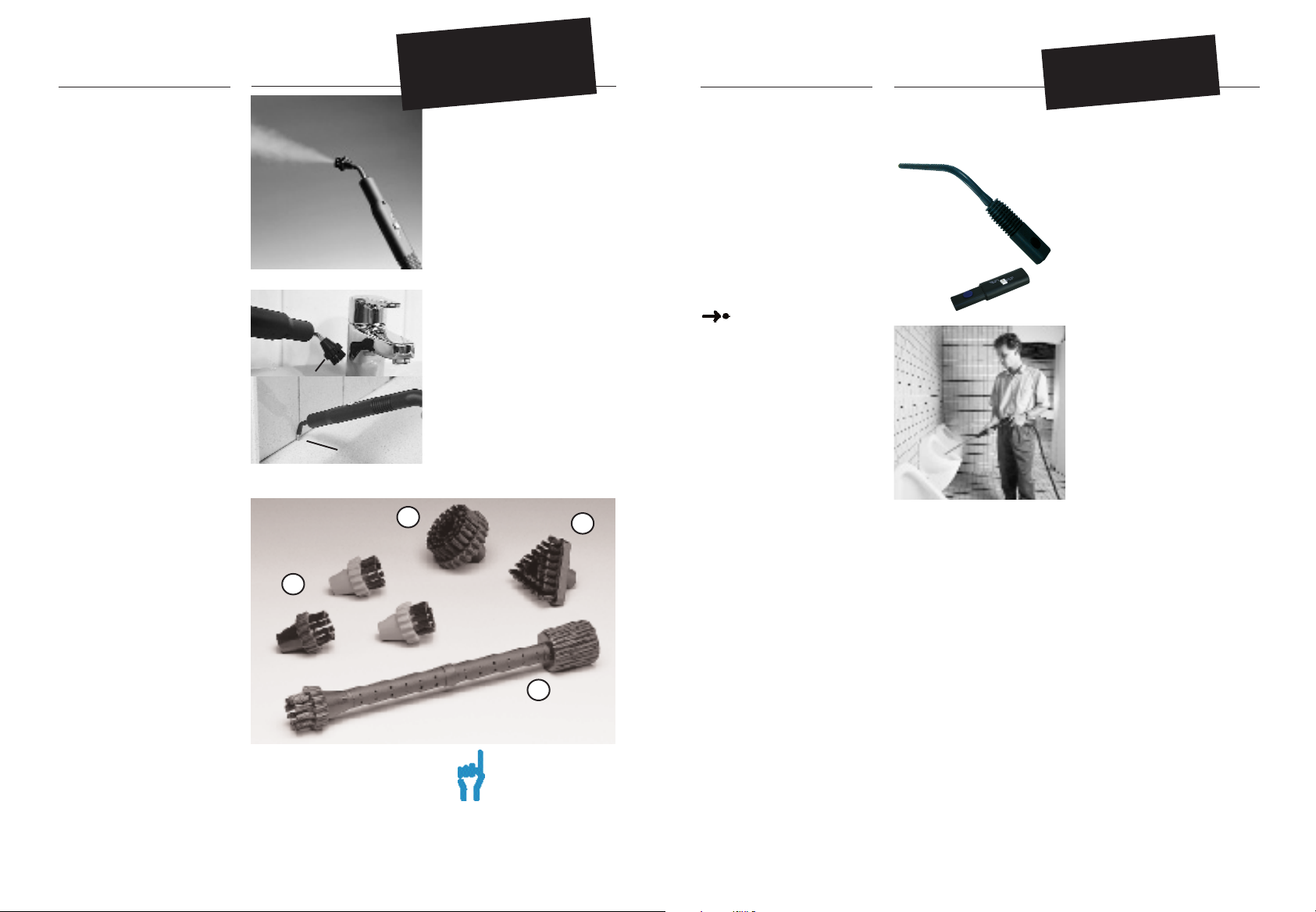

Multibürste |
2.3 |
Tücher |
2.4 |
Mikrofasertücher |
2.5 |
Turbodüse |
2.6 |
Dampflanze |
2.7 |
SuperPro |
|

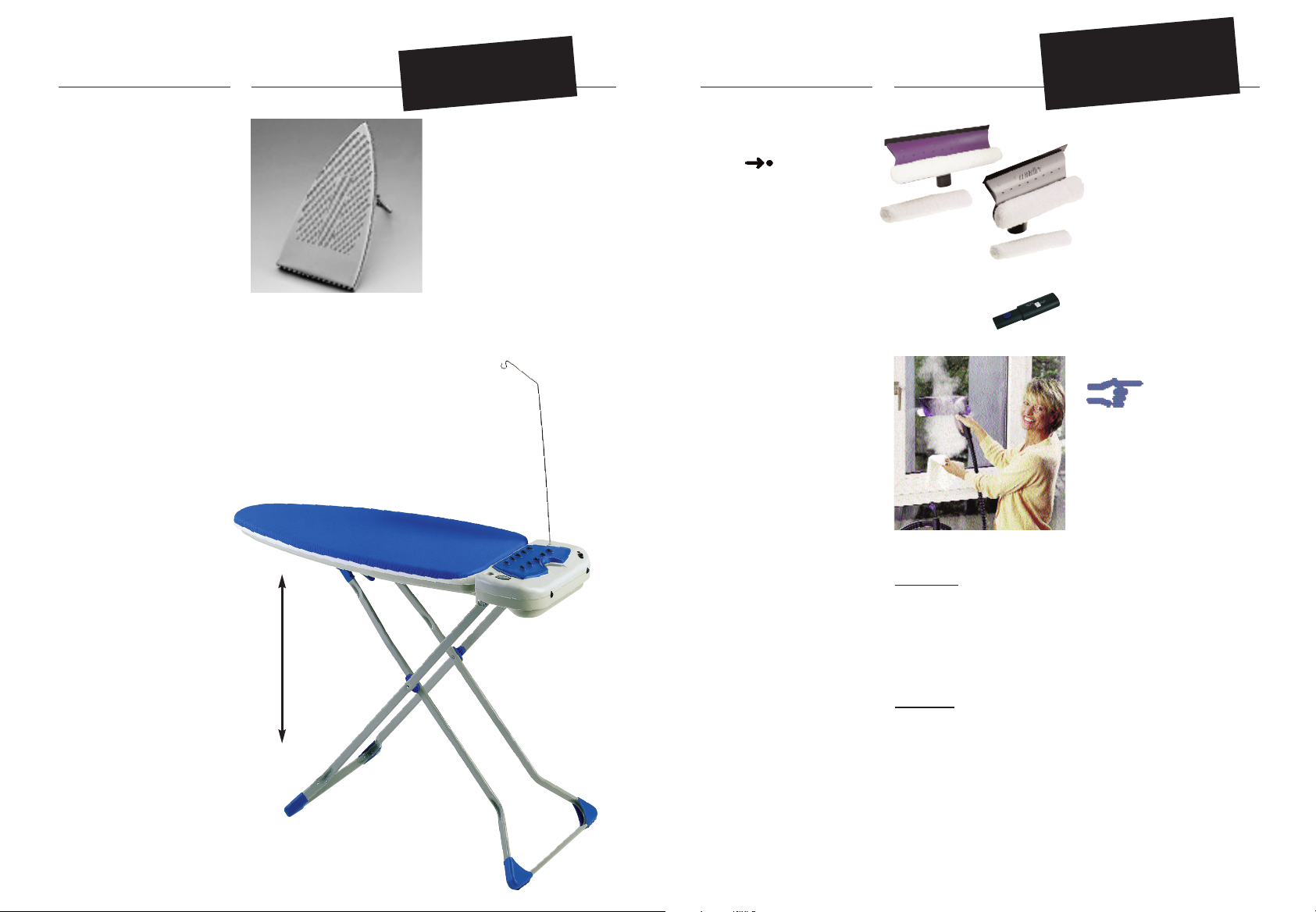

Dampfdruckbügeleisen 2.8 |
|
Teflon-Sohle |
2.10 |
Dampfabsaugender |
|
System-Bügeltisch |
2.10 |
Fensterreiniger |
2.11 |
Tapetenablöser |
2.12 |

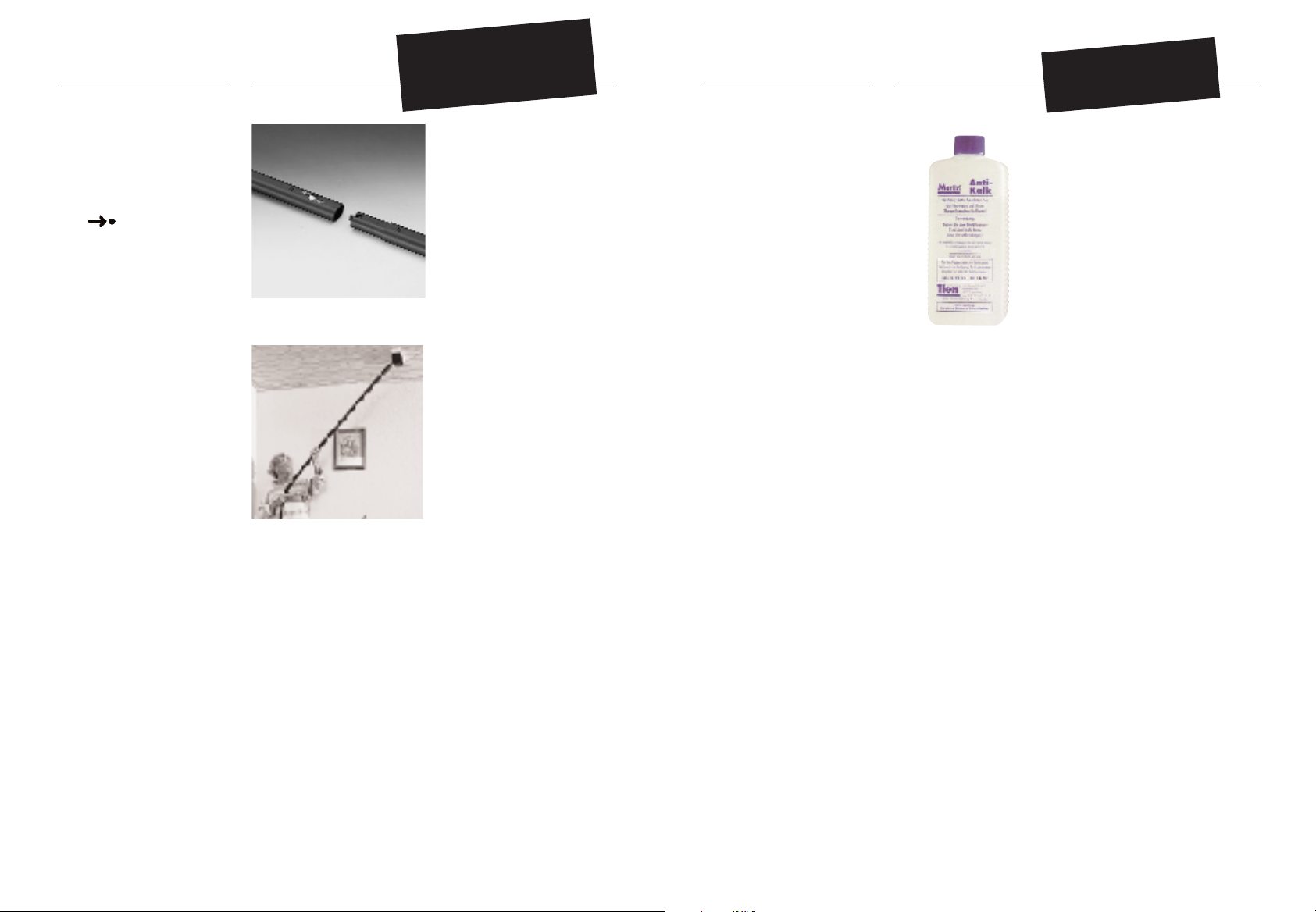

Verlängerungsrohre |
2.13 |
180°-Stecker |
2.13 |
Anti-Kalk |
2.14 |
3. Service |
3.1 |
|
1. |
Wartung und Pflege |
3.1 |
2. |
Garantie |
3.1 |
3. |
Fehlerbehebung |
3.2 |
4. |
Noch Fragen? |
3.3 |
4. Zubehör |
4.1 |
Zu dieser Anleitung
Das sollten Sie beachten:
Jeder Benutzer hat seine
eigene Arbeitsweise und -technik. Wir bitten Sie trotzdem, die Bedienungsanleitung vorher durchzulesen, um schnell und einfach mit dem Gerät arbeiten zu können.
Um Sie auf wichtige Hinweise aufmerksam zu machen, verwenden wir folgende Zeichen:
Legende
•Dieser Punkt kennzeichnet jeden Absatz, der Sie selbst zum Handeln auffordert.
Dieser Hinweis bedeutet: siehe unter Thema
Seite x.x
Beispiel:
Wasser einfüllen Seite 1.3
Hinweis: Dieses Zeichen weist Sie auf wichtige Informationen hin.
Hier erhalten Sie Tipps und Kniffe von langjährigen Anwendern.
Vorsicht:
Unbedingt beachten!
Verehrte Kundin, sehr geehrter Kunde!
Herzlichen Glückwunsch zum Kauf Ihres neuen Dampfdruckreinigers!
Mit dem Merlin Klassik haben Sie sich für eine umweltfreundliche, moderne Reinigungsmethode entschieden, die Ihnen die Hausarbeit erheblich erleichtern wird.
Nehmen auch Sie sich bitte ein wenig Zeit, um Ihren Dampfdruckreiniger mit all seinen Bedienelementen und -funktionen vollständig kennenzulernen.
Lesen Sie diese Bedienungsanleitung unbedingt vor Gebrauch sorgfältig durch, um sich Schritt für Schritt mit den vielseitigen Einsatzgebieten vertraut zu machen.
Auf diese Weise kommen Sie von Anfang an in den Genuss der vielseitigen Vorteile der modernen Dampfreinigung.
Diese Bedienungsanleitung wird Ihnen den Einstieg in die Dampfreinigung erleichtern.
Alle Bedienungshinweise sind knapp und präzise dargestellt. Zusätzlich verdeutlichen zahlreiche Abbildungen die schriftlichen Ausführungen.
Ich wünsche Ihnen viel Freude mit Ihrem neuen Dampfdruckreiniger Merlin.
Mit freundlichem Gruß
Johannes Frugte,
Tien WLS GmbH
Mein Tip:
Als erstes Einsatzgebiet eignet sich das Badezimmer ideal.
Hier können Sie die reinigende Kraft des Dampfes am schnellsten feststellen.
Reinigen Sie mit Ihrem neuen Merlin also zunächst das Bad und Sie werden sehen, wie kraftvoll und zugleich schonend Merlin-Dampf reinigt.
Tien WLS GmbH
Annastraße 84
48529 Nordhorn
Für Fragen stehen wir Ihnen jederzeit gerne zur Verfügung.
0 59 21 - 87 19 43
Allgemeine Hinweise
Sicherheit
Das Gerät sowie der patentierte Sicherheitsverschluss sind TÜV/GS/CE-geprüft.
Der Dampfdruckreiniger bietet höchste Sicherheit im täglichen Hausgebrauch. Der Sicherheitsverschluss kann im Betriebszustand nicht geöffnet werden.
Die Hitze-Isolierung der Verlängerungsrohre garantiert eine hohe Austrittstemperatur des Dampfes - und effektiven Hitzeschutz nach außen.
Der patentierte und hochwertige Kessel besteht aus einer speziellen Aluminium-Legierung, die ein Verkalken verhindert, wenn Sie die einfachen Pflegehinweise beachten.
Der Dampfdruckreiniger ist aus stoßfestem Obermaterial gefertigt. Das Gerät ist 6fach mechanisch, thermisch und elektrisch gesichert.
Zusätzliche Sicherheit garantiert der Spritzwasserschutz.
10 Jahre
Werkstattgarantie
Reinigen nur mit Wasser
Mit dem Dampfdruckreiniger Merlin
haben Sie sich für eine blitzsaubere und hygienische, aber vor allem für eine schadstofffreie und umweltschonende Reinigung entschieden.
Befüllen Sie deshalb den Generatortank ausschließlich mit normalem Leitungswasser.
Achtung:
Nehmen Sie kein destilliertes Wasser, denn saures Wasser greift Aluminium an.
Mischen Sie keine chemischen oder sonstigen Reinigungsmittel bei.
24 Monate |
|
3 Jahre |
Garantie |
|
Heizkesselgarantie |
|
|
|
Sie erhalten 2 Jahre Garantie auf Ihren Dampfdruckreiniger und 3 Jahre Garantie auf den Aluminium-Heizkessel.
Technische Daten |
|
Nennspannung |
230 V |
Nennfrequenz |
50 Hz |
Nennaufnahme |
2.250 W |
(1.500 W + 750 W Bügeleisen) |
|
Tankinhalt 1,3 l |
|
zulässiger max. |
|
Betriebsüberdruck |
5 bar |
Maximumdruck |
4 bar |
Bügeleisen |
|
|
(Ergänzungs-Zubehör): |
|
|
Nennspannung |
230 |
V |
Nennfrequenz |
50 Hz |
|
Nennaufnahme |
750 |
W |
Verwenden Sie regelmäßig Tien Anti-Kalk. Kesselpflege
Der patentierte Aluminiumkessel des Merlin verhindert bei regelmäßiger Anti-Kalk-Zugabe Kalkablagerungen, die zu dauerhaften Beschädigungen oder Beeinträchtigungen der Leistung führen. Achten Sie bitte darauf, dass nach der Reinigung immer etwas Wasser im Kessel vorhanden ist, da im Leitungswasser enthaltener Kalk sich so nicht mit den Kesselwänden verbindet, sonder im Restinhalt gelöst bleibt.
Kessel ausspülen
1.Öffnen Sie den Sicherheitsverschluss.
2.Füllen Sie ca. 0,5 Liter Wasser ein.
3.Schütteln Sie das Gerät einige Male kräftig hin und her. Halten Sie es danach z. B. über die Spüle, die Badewanne oder das Waschbecken und lassen den Inhalt herauslaufen. Wiederholen Sie diesen Vorgang so oft, bis klares Wasser aus dem Kessel kommt. Je nach Kalkgehalt Ihres Wasser sollten Sie dies nach
6bis 10maligem Gebrauch wiederholen.
Allgemeine Hinweise
Erfolgreich getestet
Das renommierte FIGR Forschungsund Prüfinstitut für Gebäudereinigungstechnik GmbH bestätigt in einem
Gutachten, was viele Anwender bereits wissen:
“Bei der praktischen Prüfung gängiger Reinigungsanwendungen konnte eine gute Reinigungsqualität festgestellt werden. Mit einer Füllmenge von max. 1,3 l ist der Merlin für Reinigungsarbeiten im privaten Haushalt gut geeignet.
. . . In speziellen Anwendungsbereichen, z. B. die Reinigung von schwer zugänglichen Stellen wie Ritzen, Ecken, Rillen, Fugen etc., zeigte sich die Dampfreinigung der herkömmlichen Reinigung in der Qualität des Reinigungsergebnisses sowie in der Wirtschaftlichkeit (Zeitaufwand) überlegen ...
Dampfreinigung kann in vielen Bereichen die konventionelle Reinigung mit chemischen Mitteln ersetzen. Meßtechnisch zwar nicht überprüft, bestätigen Erfahrungswerte, daß die Dampfreinigung wesentlich weniger Wasser benötigt und zusätzlich auf teure und umweltbelastende Verpackung (von Reinigungsmitteln)
verzichtet ...”
Gutachten für Dampfdruckreinigungsgerät “Merlin” im Januar 1996
Eingewöhnungszeit
Jahrzehntelang wurde auf die herkömmliche Art und Weise gereinigt, eine Umstellung geht nicht von heute auf morgen.
Probieren Sie Ihren neuen Dampfdruckreiniger in aller Ruhe in Ihrem Haushalt aus. So lernen Sie die Vorteile der Dampfreinigung richtig kennen und schätzen!
Grundreinigung
Zuerst muss mit dem Dampfdruckreiniger eine Grundreinigung durchgeführt werden.
Der Grund: im Laufe der Zeit hat sich ein besonders hartnäckiger Belag/Schmierfilm aus altem Schmutz, Kalk und Reinigungsmitteln gebildet (deshalb wirken Fliesen matt, und die Farben in Teppichen verblassen). Erst nach mehrmaligen Reinigungen mit dem Gerät löst sich der schmierige Belag vollständig auf.
Bearbeiten Sie deshalb bestimmte Flächen (Küche, Wohnraum) mehrfach, um die Erfolge 100%ig festzustellen. Ist der Belag erst einmal beseitigt, geht die Arbeit zukünftig in Minutenbzw. Sekundenschnelle.
Bei monateoder jahrealtem Schmutz (z. B. Kalkablagerungen) ist eine Beseitigung nur im Laufe von Wochen möglich.
Bei einer regelmäßigen Reinigung jedoch vermeiden Sie Ablagerungen aller Art.
Beratung und Bestellung:0 59 21 - 87 19 43
Sicherheitshinweise
Auf Qualität und Sicherheit legen wir größten Wert!
Ihr Merlin Dampfdruckreiniger entspricht höchsten Sicherheitsstandards und trägt selbstverständlich das TÜV/GSZeichen und natürlich auch das CE-Prüfzeichen.
1. Elektrische Geräte
Bitte reinigen Sie niemals elektrische Geräte (Backöfen, Mikrowellen, Friteusen usw.) sowie niemals Kabel oder Kabelzuführungen mit Dampf! Steckdosen und angeschlossene Geräte nicht bedampfen.
2. Oberflächen
Manche Oberflächen (z. B. Leder, Naturböden) können sich bei Dampfeinwirkung verfärben oder verformen. Informieren Sie sich vorab über die Hinweise des Herstellers, und machen Sie immer zuerst eine Reinigungsprobe an verdeckter Stelle. Dazu dampfen Sie die verdeckte Stelle an und lassen sie trocknen. So lässt sich feststellen, ob Farboder Formveränderungen auftreten. Wir beraten Sie gern, rufen Sie einfach jederzeit an.
Bitte kein kaltes Wasser in den heißen Kessel füllen!
1. Inbetriebnahme
1. Verlängerungsrohre
•Riegel am Verlängerungsrohr in Position Offen stellen. (Abb. 1)
•Griffstück in Verlängerungsrohr schieben.
•Riegel des Verlängerungsrohres in Position „Schließen“ stellen.
2. Zubehör anschließen
•Zubehörteil (z. B. große Bürste) mit den Verlängerungsrohren verbinden. (Abb. 2)
•Befestigen Sie das Tuch mit den Klippschaltern an der großen Bürste. (Abb. 3)
3. Systemstecker
Der Systemstecker befindet sich am Schlauchende.
•Verriegelungsknopf herunterdrücken.
•Systemstecker in die Kupplung stecken.
•Verriegelungsknopf einrasten lassen.
1.1
1
3
Für Ihre persönlichen |
Fragen |
|||
|
bitte |
|||
sind wir gern |
da. Rufen Sie |
an. |
||
Ihren |
Tien Kundenservice |
|
||
|
|
2
Bei den Riegeln handelt es sich um ein Schnellstecksystem, das sich an den Zubehörteilen und den Verlängerungsrohren befindet.
1.Inbetriebnahme
4.Sicherheitsverschluss
• Sicherheitsverschluss öffnen.
Wasser einfüllen
Ohne Spezial-Einfüllflasche
•Messen Sie, wieviel Wasser sich im Kessel befindet
Peilstab Seite 1.6.
Bei Erstbetrieb nicht notwendig!
•Setzen Sie den SpezialEinfülltrichter ein.
•Messen Sie maximal 1,3 Liter normales Leitungswasser ab.
•Füllen Sie den Kessel.
•Sicherheitsverschluss schließen (herunterdrücken und nach rechts drehen).
5. Spezial-Einfüllflasche
mit Stopp-Automatik
•Füllen Sie die Flasche bis zur MAX.-Markierung (1,3 l).
•Stülpen Sie sie in den Einfüllstutzen des Gerätes. Eine Federvorrichtung verhindert ein Tropfen, wenn Sie die Flasche nach unten richten.
•Drücken Sie die Flasche kurz herunter. Ca. 2/3 des Wassers fließen automatisch in den Kessel. Wenn der Wasserfluss stoppt, drücken Sie erneut die Flasche herunter bis der Kessel gefüllt ist.
6. Im Kessel befindet sich noch Restwasser, Sie wissen aber nicht wieviel
• Verfahren Sie wie unter 6 beschrieben. Der Wasserfluss wird automatisch gestoppt, sobald sich 1,3 Liter Wasser im Kessel befinden. Ein Überfüllen ist nicht möglich.
|
|
|
|
|
|
. |
|
Wir beraten |
Sie gern persönlich |
||||||
|
einfach |
an: |
|||||
Rufen Sie uns |
43 |
||||||
|
19 |
||||||
|
0 59 21 - 87 |
Das Gewicht des Wassers drückt die Flasche automatisch nach unten.
Die Federvorrichtung stoppt den Wasserfluss nach ca. 2/3, weil das Gewicht der Flasche abnimmt.
Schrauben Sie die blaue Einfülltülle fest
auf. Der Aufhängehaken für die Befestigung an einer Wandhalterung muss an der schmalen Flaschenseite positioniert sein.
Die Einfüllflasche hat im Einfüllstutzen den stabilsten Halt, wenn Sie den Flaschenbauch nach außen richten.
Nach links drehen, bei noch warmem Gerät evtl. etwas herunterdrücken.
Beim Befüllen bitte darauf achten, dass
das Gerät ebenerdig steht. So vermeiden Sie ein Überfüllen. (Bei Überfüllung kann sich kein Druck aufbauen.)
Vergossenes Wasser läuft
am Kessel vorbei und wird an der Geräteunterseite austreten.
Garantierte Tien Qualitäts-Kontrolle: Ihr Dampfdruck-
reiniger wurde auf seine Qualität, Leistung und einwandfreie Funktion getestet. Deshalb kann sich schon
bei der Anlieferung etwas Restwasser im Tank befinden.
1.2
1. Inbetriebnahme
Stromverbindung
•Fassen Sie mit dem Daumen ganz nach hinten in die Öffnung des Kabelfaches.
•Üben Sie mit dem Daumen etwas Druck aus, dann öffnet sich das Kabelfach ganz leicht.
•Wickeln Sie das Stromkabel ganz ab, und stecken Sie den Netzstecker in die Steckdose.
•Legen Sie das Kabel in die Kabeldurchführung.
•Verschließen Sie das Kabelfach durch leichten Druck.
Fußschalter
•Fußschalter Ein betätigen.
•Fußschalter Dampf betätigen.
Der Kessel des Dampfdruckreinigers wird nun aufgeheizt.
Bei vollgefülltem Kessel benötigt das Gerät ca. 7 Minuten, um die gesamte Wassermenge aufzuheizen.
Wenn die Kontrollampe Druck erlischt, ist das Gerät betriebsbereit.
1.3
Für Ihre persönlichen |
Fragen |
||||
|
bitte |
||||
sind wir gern |
da. Rufen Sie |
an. |
|||
Ihren Tien Kundenservice |
|
Das Kabel befindet sich im praktischen Kabelfach auf der Rückseite des Gerätes.
• Kontrolleuchte Ein leuchtet auf.
Sie können die Aufheizzeit auch verkürzen, indem Sie warmes Wasser einfül-
len. Nutzen Sie die Aufheizzeit, um sich mit dem Zubehör vertraut zu machen oder vielleicht eine Tasse Kaffee zu trinken.
1. Inbetriebnahme

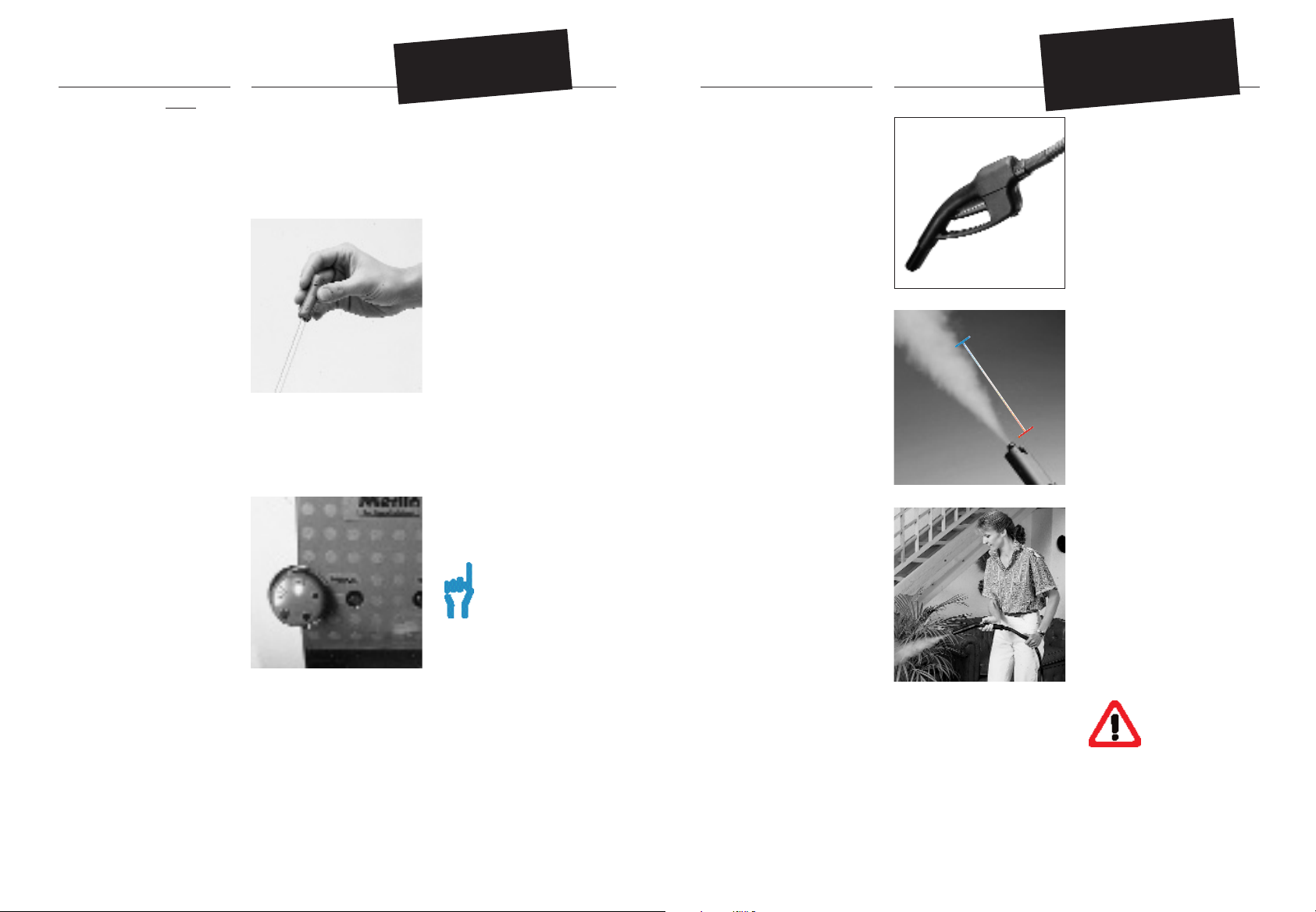

Dampfzufuhr
Mit der automatischen Dampfzuschaltung am Handgriff schalten Sie den Dampf besonders leicht und schnell ein und aus.
Die Handhabung erfolgt in ähnlicher Weise wie bei einer Zapfsäule, praktisch ohne Kraftaufwand.
• Drücken Sie den Schalter am Handgriff zu, so ist die Dampfzufuhr eingeschaltet.
Wenn Sie den Schalter wieder loslassen, ist die Dampfzufuhr beendet.
Wassermangel
Wenn das Wasser im Kessel verbraucht ist, ertönt ein Summton. und die Kontrollleuchte Wasser leuchtet auf.
Restdruck ablassen
• Schalten Sie den Fußschalter „Dampf“ aus. Der Heizkessel ist nun ausgeschaltet. Der Geräteschalter und Griffstückschalter bleiben bis zum Öffnen des Gerätes ständig auf Betrieb geschaltet.
•Lassen Sie den Dampf vollständig entweichen, bis absolut kein Dampf mehr austritt.
•Lassen Sie das Gerät
ca. fünf Minuten abkühlen. Öffnen Sie den Tankdeckel. Bitte versuchen Sie nicht, den
Verschluss mit Gewalt zu öffnen!
•Bevor Sie erneut Wasser einfüllen, stellen Sie das Gerät und den Griffstückschalter auf „Aus“.
•Füllen Sie erneut wie unter
Wasser einfüllen Seite 1.3 beschrieben, Wasser nach.
|
|
|
|
|
|
. |
|
Wir beraten |
Sie gern persönlich |
||||||
|
einfach |
an: |
|||||
Rufen Sie uns |
43 |
||||||
|
19 |
||||||
|
0 59 21 - 87 |
Während der Benutzung leuchtet
die Kontrolllampe „Druck“ ständig auf. Die Lampe zeigt an, dass der Kessel weiter aufheizt, um den Druck zu halten.
Bei längerer Unterbrechung der Dampfzufuhr erlischt die Kontrolllampe. Der Höchstdruck ist erreicht.
Der Sicherheitsverschluss lässt sich nicht öffnen, solange sich Restdruck im Kessel befindet.

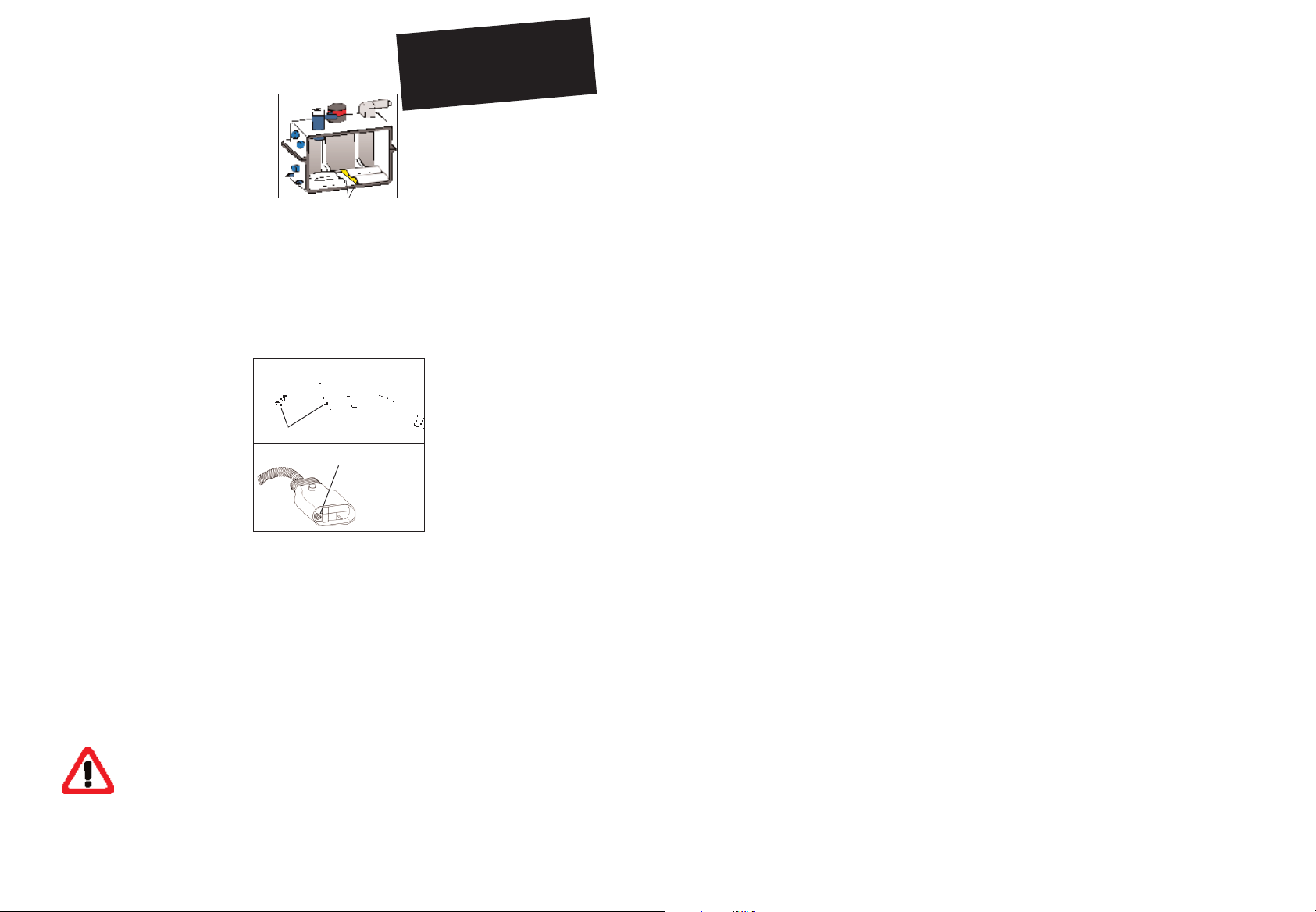

Verwenden Sie zum Nachfüllen die Füllflasche.
Sollten Sie keine Füllflasche besitzen, beginnen Sie langsam und in kleinen Portionen mit dem Füllen (nur bei heißem Kessel). So vermeiden Sie zu große Dampfentwicklung.
1.4
