Thomson ACC143 User Manual [es]

ACC143

ACC143

Altavoces montados en el monitor

Altavoces montados en el monitor

Altavoces

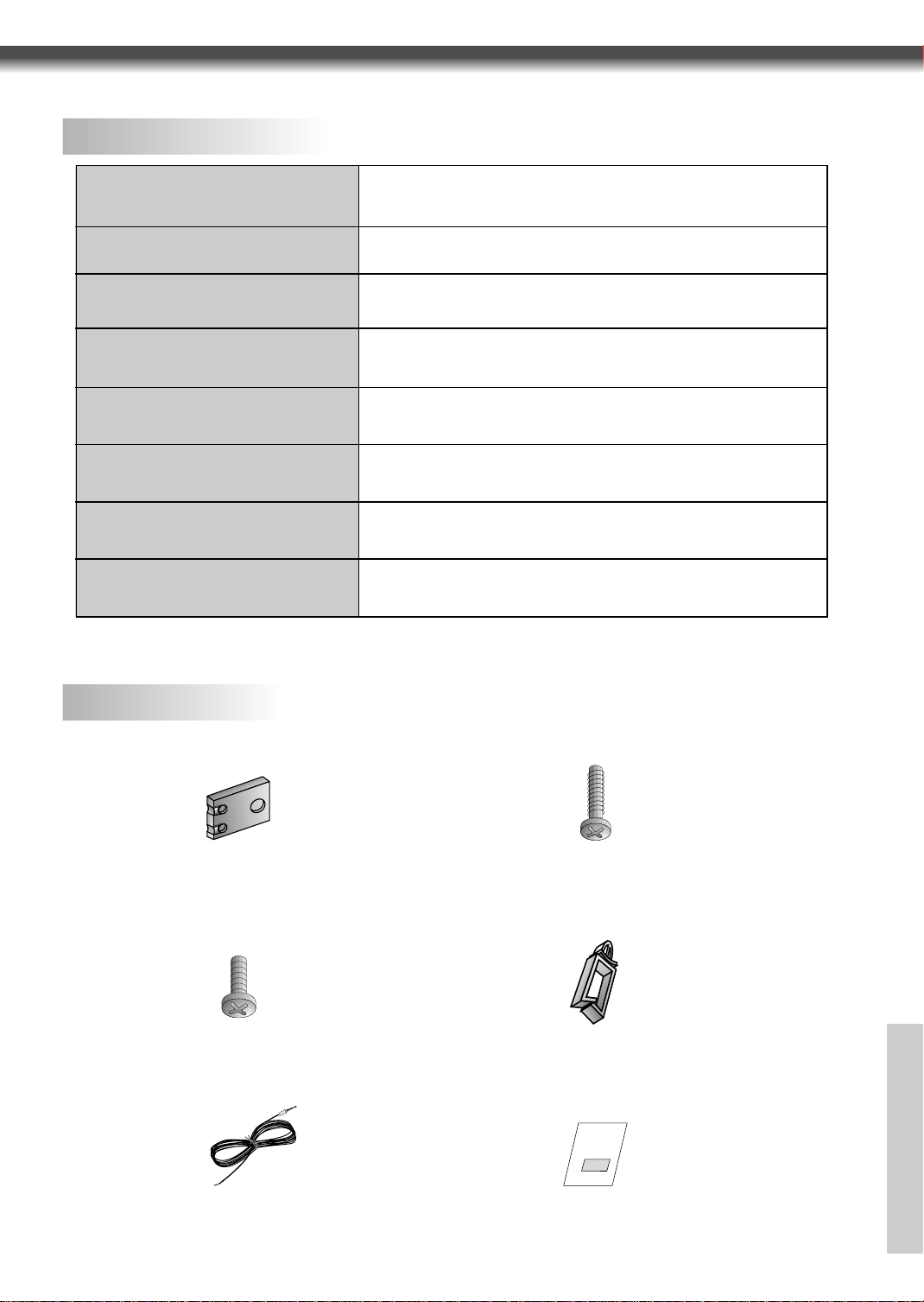

Guía de instalación

ACC143 (Altavoz)

PBYRP

(+) ( ) (+)( )

(8Ω)

EXTERNAL SPEARKER

AV INPUT

(DVD INPUT)

COMPONENT (480i/480p)

RGB-PC INPUT(VGA/SVGA)

RRL

L

R

AUDIO INPUT RGB INPUT/CONTROL

L

AUDIO VIDEO

(MONO)

PBRYP

(+) ( ) (+)( )

(8Ω)

AC INPUT

EXTERNAL SPEAKER

AV INPUT

RGB-PC INPUT(VGA/SVGA)

RRLL R

AUDIO INPUT RGB INPUT/CONTROL

L

AUDIO

<MONO>

VIDEO

COMPONENT (480i/480p)

(DVD INPUT)

1

Montaje de los altavoces en el Monitor

Montaje de los altavoces en el Monitor

A

Protuberancia

G Precaución: Cuando maneje o mueva el monitor, y los altavoces estén ya instalados, hágalo sujetando el mismo monitor

( nunca lo levante por los altavoces).
Coloque la pantalla del monitor hacia abajo sobre una superficie acolchonada, no abrasiva y suave, para protegerla y
evitar que se dañe la pantalla o el monitor. Instale los altavoces en el monitor con las partes suministradas como se
muestra arriba. Asegúrese de colocar la parte con la protuberancia hacia arriba y en el altavoz. Asegúrese nuevamente
de apretar todos los tornillos firmemente. No apriete todos los tornillos muy fuerte. Puede dañar el producto.

Conexión de los

Conexión de los

G Precaución: Asegúrese de que el monitor esté apagado antes de hacer cualquier conexión.

Altavoces al Monitor utilizando los cables de altavoz suministrados

Altavoces al Monitor utilizando los cables de altavoz suministrados

G Coloque los altavoces en la posición que desee. Instale los cables del altavoz en el monitor y en los altavoces. Asegúrese

de conectar el cable positivo “+” a la entrada “+” y el cable negativo “-” a la entrada “–”. Conecte la salida del monitor
izquierda al altavoz izquierdo y la salida del monitor derecha al altavoz derecho. Cualquier cantidad de cable de altavoz
sobrante puede ser colocado en los sostenedores de cable, vea 1 arriba para instalar los sostenedores de cable.
(Precaución: Una vez instalados, los sostenedores de cable de altavoz se traban en posición y no pueden removerse.

2
