Die Lautsprecher direkt am Monitor befestigt
Die Lautsprecher direkt am Monitor befestigt
Lautsprecher
Montage und Anschlüsse
ACC143
ACC143
2
Lautsprecher und Monitor mit den beigefügten Kabeln verbinden
Lautsprecher und Monitor mit den beigefügten Kabeln verbinden
- Vorsicht: Kabelverbindungen grundsätzlich nur bei ausgeschalteten Geräten vornehmen.
- Den Aufstellungsort der Lautsprecher bestimmen. Kabel am Monitor und an den Lautsprechern phasengleich anschließen –
“+” an “+” und “-” an “-”. Für korrekte Stereo-Wiedergabe: linken Lautsprecher an den linken Monitoranschluss und rechten
Lautsprecher an den rechten Monitoranschluss. Die verbleibenden Kabellängen können in den Monitor-Kabelhalterungen
verstaut werden, wie die Detailabbildung oben links (1) zeigt.
Hinweis: Die Kabel werden in den Halterungen so fest fixiert, dass sie sich u. U. nicht wieder lösen lassen.
ACC143 (Lautsprecher)
- Vorsicht: Wenn am Monitor Lautsprecher montiert sind, bei einem Wechsel des Aufstellungsortes niemals den
Monitor an den Lautsprechern anheben und/oder tragen.
Den Monitor mit dem Bildschirm nach unten auf eine ebene und weiche Fläche (z.B. eine Decke) legen.
Die Lautsprecher mit dem beigefügten Zubehör, wie oben abgebildet, montieren. Die vier Montageteile mit der Wölbung
zum Lautsprecher hin und mit der Wölbung nach oben anschrauben. Die Befestigungsschrauben nicht gewaltsam
anschrauben, um Monitor und/oder Lautsprecher nicht zu beschädigen.
A
Wölbung
Lautsprecher am Monitor befestigen
Lautsprecher am Monitor befestigen
3
GERMAN

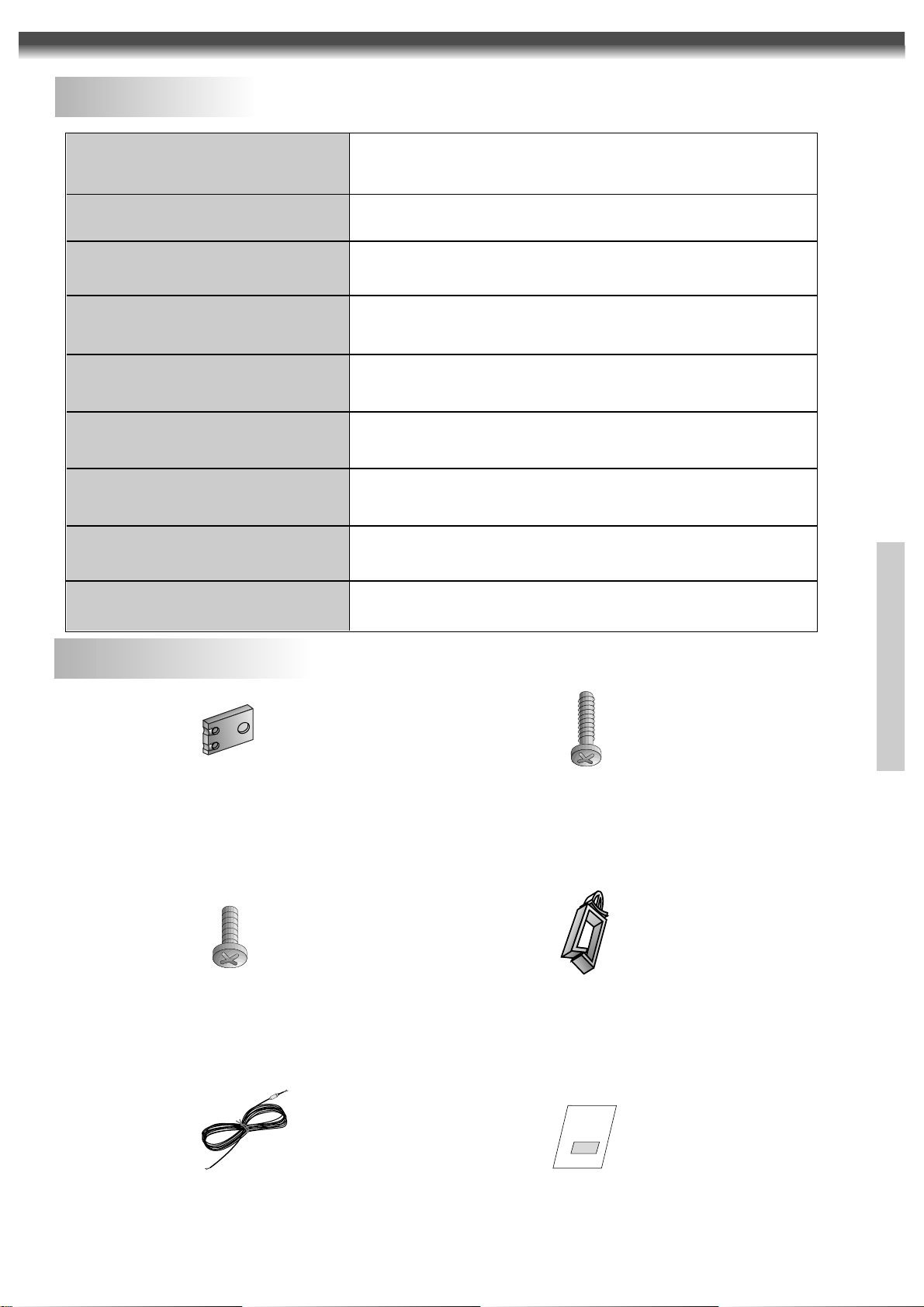

Mitgeliefertes Zubehör
Mitgeliefertes Zubehör
Vier Lautsprecher-Befestigungsplatten
Acht kleine Schrauben zum
Einschrauben in die Lautsprecher
Vier größere Schrauben zum
Einschrauben in den Monitor
Zwei Kabelhalter,
um die Lautsprecherkabel zu fixieren
Zwei Lautsprecherkabel
Diese Anleitung
WWichtige Daten
ichtige Daten
Produkt
Modell
Impedanz (Ohm)
Dauerbelastbarkeit (Watt)
Max. Belastbarkeit (Watt)
Lautsprecher
ACC143
8
20
100
Breite in mm
635
Höhe in mm
82
Tiefe in mm
1.25
Gewicht in kg
10
