Thomson 42PB120S4 User Manual

Sommaire

FR

1

Importantes consignes de sécurité 2

Avertissements et précautions 2
Installation 3
Nettoyage et entretien 3
Marques 3

Conformité avec les normes européennnes 3
Contenu du carton 4
Description 5

Panneau avant 5
Télécommande 6

Utilisation de la télécommande pour commander

d’autres appareils 7

Programmation de la télécommande 8
Mise en service 9
Installation des chaînes 10

Première installation 10

Installation manuelle 12
Utilisation quotidienne 13

Mise en marche et arrêt de l’appareil 13

Volume 13

Affichage d’informations 13

Accès aux chaînes TV 13

Accès aux programmes AV 13
Réglage de l’image 14

Mode TV 14

Mode PC 14
Réglage du son 15
Incrustation d’image (PIP) 16
Autres fonctions 17

Arrêt automatique 17

Zoom 17

Personnalisation de l’appareil 17
Télétexte 18
Raccordement d’autres appareils 20

Raccordement d’un lecteur DVD 20

Raccordement d’un magnétoscope 20

Raccordement d’enceintes externes amplifiées 21

Raccordement d’un amplificateur 21

Raccordement d’un PC 21
Informations de fréquence du signal 22
Dépannage 23
Caractéristiques techniques 24

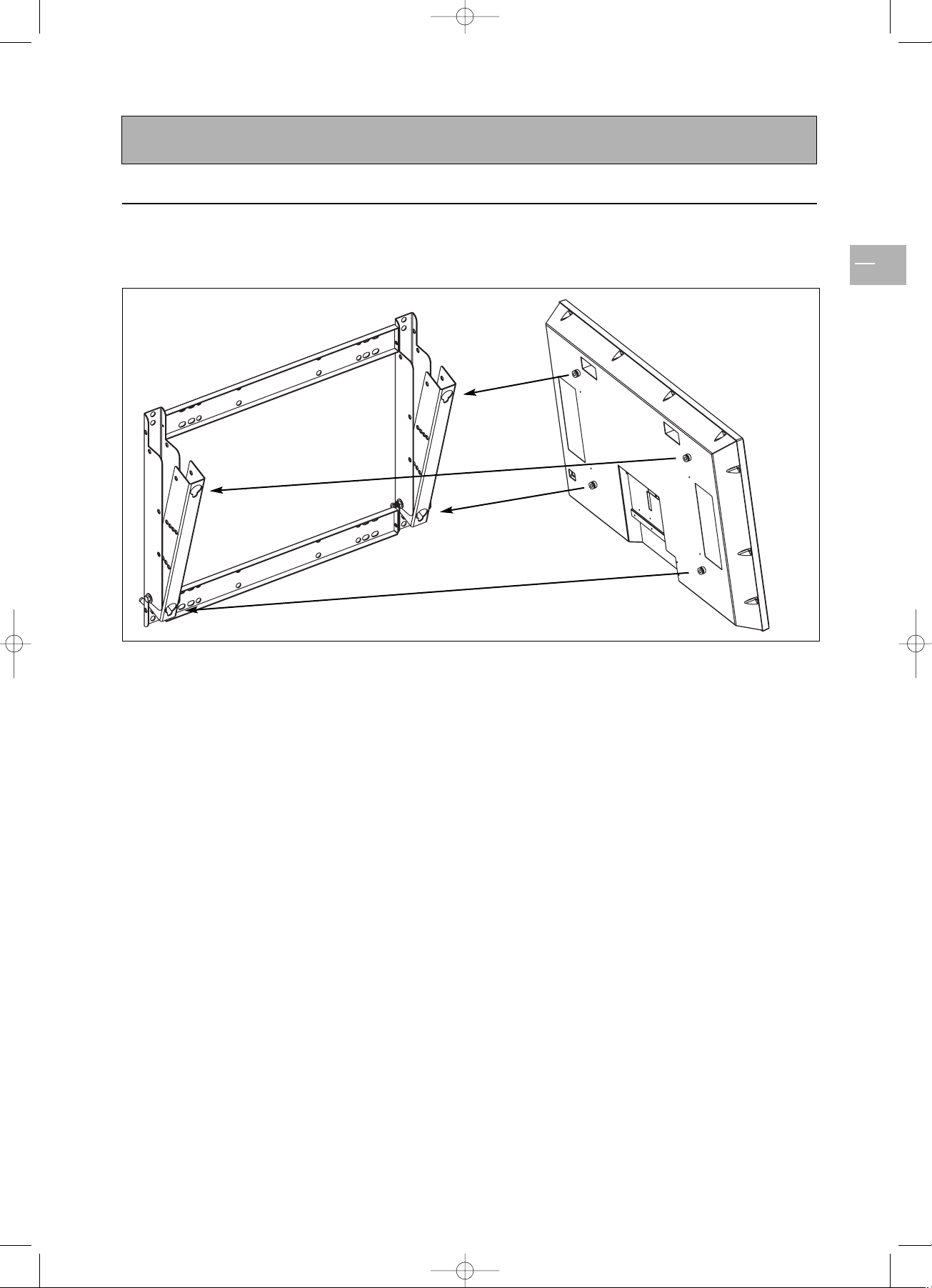

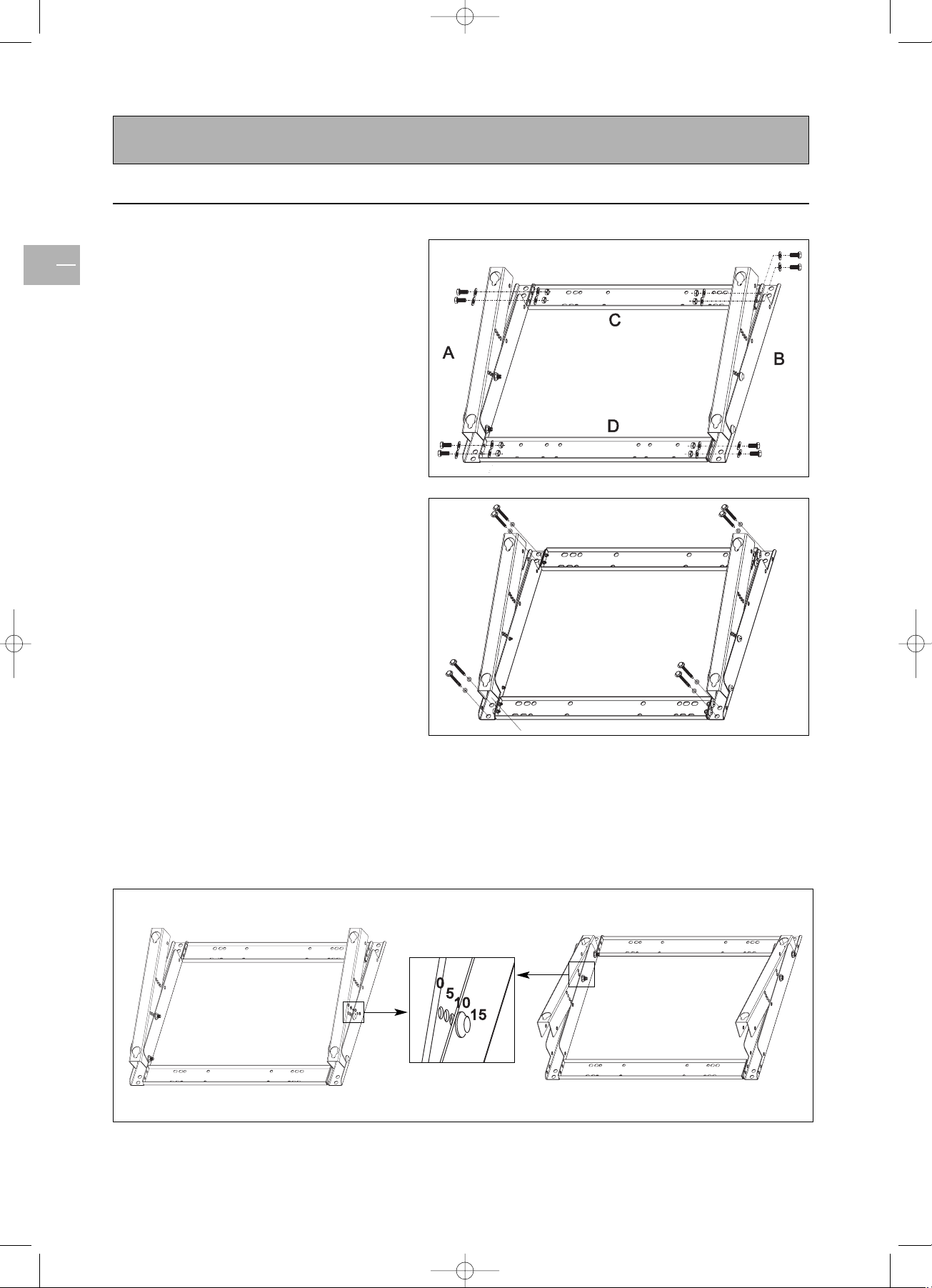

Installation sur support mural (en option) 25

Contenu du carton 25

Installation 26

42PB120S4-fr 2/07/04 10:45 Page 1

Consignes importantes de sécurité

FR

2

Avertissements et précautions

 Vérifiez que l’alimentation secteur de votre habitation

correspond à celle indiquée sur la plaque signalétique
située au dos de l’appareil.

 Les composants de cet appareil sont sensibles à la

chaleur. La température ambiante maximale ne doit pas
dépasser 35° Celsius.

 Ne couvrez pas les ouvertures de ventilation situées à

l’arrière de l’appareil. Laissez un espace suffisant autour
de l’appareil pour permettre à l’air de circuler.

 Installez le téléviseur à l’abri de toute source de

poussière ou de chaleur (radiateur, etc.). Ne l’exposez
pas directement aux rayons du soleil.

 L’humidité dans la pièce où est installé l’appareil ne

doit pas dépasser 85%. Si vous devez utiliser l’appareil
à l’extérieur, évitez de l’exposer à la pluie ou aux
projections d’eau.

 Le passage d’un environnement froid à un

environnement chaud peut provoquer de la
condensation sur l’écran (et sur certains composants
internes). Laissez la condensation s’évaporer avant de
mettre l’appareil en marche.

 En cas d’orage, nous vous recommandons de

débrancher l’alimentation secteur et la prise antenne
pour ne pas soumettre l’appareil à des surcharges
électriques ou électromagnétiques qui pourraient
l’endommager. Pour cette raison, laissez les prises
secteur et antenne facilement accessibles de manière à
pouvoir les débrancher en cas de besoin.

 Débranchez immédiatement l’appareil si vous

constatez qu’il dégage une odeur de brûlé ou de la
fumée.Vous ne devez en aucun cas ouvrir l’appareil
vous-même car vous risquez de vous électrocuter.

 En cas d’absence prolongée, éteignez l’appareil à l’aide

de l’interrupteur situé à l’arrière (voir la figure ci­après).

 Même lorsque l’appareil est éteint, certains

composants restent sous tension. Pour isoler
complètement l’appareil, vous devez débrancher la
fiche électrique de la prise secteur.

 Cet appareil est équipé d’une fiche à trois connecteurs

qui ne peut être branchée que sur une prise reliée à la
terre. Il s’agit d’un dispositif de sécurité. Ne modifiez
pas la prise car cela supprimerait le dispositif de
sécurité.

 En cas d’introduction d’un objet ou d’un liquide dans

l’appareil, débranchez immédiatement l’appareil de la
prise secteur et faites-le contrôler par un technicien
agréé.

 Utilisez un économiseur d’écran quand vous utilisez un

ordinateur.

 Mettez le téléviseur en veille lorsque vous ne l’utilisez

pas.

 La partie supérieure de l’appareil est généralement

très chaude en raison de la température élevée de l’air
évacué par les ouvertures de ventilation. Ne placez pas
vos mains ou votre visage près de ces ouvertures pour
éviter tout risque de brûlure ou de blessure. Ne placez
aucun objet à proximité des ouvertures de ventilation
pour éviter d’endommager l’objet ou le téléviseur.

 Vérifiez que tous les câbles sont débranchés avant de

déplacer le téléviseur pour éviter d’endommager les
câbles et d’entraîner des risques d’incendie ou
d’électrocution.

interrupteur

principal

42PB120S4-fr 2/07/04 10:45 Page 2

100 ~ 240 V
50/60 Hz

Consignes importantes de sécurité

FR

3

Installation

 Installez le téléviseur dans une pièce correctement

ventilée.

 N’installez pas l’appareil sur un chariot, un support ou

une table instable.

 Ne le placez pas sur un lit, un canapé, un tapis ou

toute surface de ce type.

 N’installez pas le téléviseur dans un espace clos sans

ventilation adéquate.

 Ne posez aucun objet sur le cordon d’alimentation et

évitez de placer celui-ci dans des zones à fort trafic.

 Ne surchargez pas les prises murales et les rallonges

car cela crée des risques d’incendie ou d’électrocution.

 Pour éviter le marquage permament de l’écran,

n’affichez pas d’images fixes (images fixes d’ordinateur
et de jeux vidéos, logos, photos, texte et images
affichées au format 4/3) de façon prolongée.

 Lorsque vous affichez des tableaux, graphiques, etc. :

- Diminuez autant que possible le contraste et la
luminosité.

- Affichez des images présentant de nombreuses
couleurs et des dégradés de couleurs (photos).

- Réglez le contraste de manière à réduire au
minimum la transition entre les zones claires et les
zones foncées (caractères blancs sur fond noir).

 Si l’image est anormale, éteignez l’appareil à l’aide de

l’interrupteur principal situé à l’arrière et débranchez­le de la prise secteur.

 Le téléviseur doit être installé et utilisé en conformité

avec la présente notice. Il ne doit pas être utilisé à
d’autres fins, y compris des fins industrielles.

 Le marquage permament de l’écran n’est pas couvert

par la garantie.

Nettoyage et entretien

 Débranchez toujours le téléviseur avant de le nettoyer.

Nettoyez l’écran avec un produit pour vitres. N’utilisez
jamais de produits abrasifs.

 Nettoyez le panneau avant et le boîtier avec un chiffon

doux et un détergent neutre. L’utilisation de solvants,
de produits abrasifs ou à base d’alcool risque
d’endommager l’appareil.

 Dépoussiérez régulièrement les ouvertures de

ventilation situées à l’arrière.

Marques

 VGA est une marque d’IBM Corporation.
 Macintosh est une marque déposée d’Apple Computer

Corporation.

 SVGA est une marque déposée de la Video Electronics

Standard Association.

 Toutes les autres marques sont la propriété de leurs

ayants-droit respectifs.

Conformité avec les normes européennes

L’étiquette CE sur ce produit indique qu’il respecte la
directive CEE/89/336 concernant la compatibilité
électromagnétique et les règles de sécurité telles que
définies dans les directives basse tension CEE/73/23 et
CEE/93/68. Ce produit est protégé contre les
interférences causées par d’autres appareils électroniques
à condition que ces appareils respectent les normes en
vigueur. Il est cependant possible que des interférences
sporadiques se produisent.

THOMSON dégage toute responsabilité en cas d’utilisation non conforme aux indications de ce
manuel.

Afin d’améliorer la qualité de nos produits, nous nous réservons le droit d’en modifier les caractéristiques. Les
informations contenues dans ce manuel sont par conséquent susceptibles de changer et ne sont pas contractuelles.

42PB120S4-fr 2/07/04 10:45 Page 3

HELPLINE

Votre contact THOMSON

pour la France : 0 826 820 456 (0,15 € TTC/mn)

pour la Suisse : 0900 905 950 (0,18 CHF TTC/mn)

pour la Belgique : 070 300 014 (prix d'un appel local)

www.thomson-europe.com

Contenu du carton

FR

4

Accessoire en option

Vous pouvez vous procurer un support mural en
option auprès de votre représentant local sous la
référence suivante :ACC913.

M

a

n

u

e

l

d’u

t
ilis

a

t
io

n

B

e
d

ie

n

u
n

g

s

a
n

le

it

u

n

g

M

a
n

u

a
l

e

d

i

u

ti
liz

z

a

z

io

n
e

Us

e

r
m

a
n

u

a

l

M

a

n
u

a
l

d

e

u

t

iliz

a

c
i

ón

42PB120S4

Cordon d’alimentation

Manuel d’utilisation

Téléviseur

Télécommande avec piles

42PB120S4-fr 2/07/04 10:45 Page 4

Y

R

+

-

GREENELL

EXTRA HEAVY DUTY

SIZE AAA 1,5 V 0%MERCURY

U

C

R

E

M

%

0

V

5
,
1

A

A

A

E

Z

I
S

Y

T

U

D

Y

V

A

E

H

A

-

R

T

X

E

GREENELL

+

Description

FR

5

Panneau avant

Bouton d’alimentation (Veille)

Mise en marche / veille.

Voyant d’état

Eteint
Lorsque l’appareil est relié au secteur et que
l’interrupteur principal situé à l’arrière est en position
OFF, le voyant est éteint.

Orange
Lorsque l’appareil est relié au secteur et que
l’interrupteur principal situé à l’arrière est en position
ON, mais que l’appareil est en veille, le voyant est orange.

Ver t
Lorsque l’appareil est en marche, le voyant est vert.

Menu

Accès aux menus.

+/-

Réglage du volume sonore.
Déplacement horizontal dans les menus.

PR+/-

Changement de chaîne.
Déplacement vertical dans les menus.

42PB120S4-fr 2/07/04 10:45 Page 5

Télécommande

FR

6

La plupart des fonctions de votre appareil
sont accessibles à partir des menus qui
s’affichent à l’écran. La télécommande
fournie permet de naviguer dans les
menus et d’effectuer tous les réglages au
quotidien.

IMPORTANT :
Si les piles de la télécommande sont usées, vous
pouvez utiliser les boutons en façade de l’appareil,
qui ont les mêmes fonctions que les touches de la
télécommande.

Mise en veille / sortie de veille.

Accès au mode TV.
Pour commander le téléviseur, appuyez sur cette touche.

Accès au mode VCR.

Accès au mode DVD.

Accès au mode SAT.

Accès au mode AUX.

Accès au mode AMP.

Informations :

- s’allume lorsque vous appuyez sur une touche,

- sert lors de la programmation de la télécommande
voir p. 8),

- si les piles sont déchargées, clignote lorsque vous appuyez
sur une touche.

Activation des différents modes d’affichage.

Permutation de l’image principale et de l’image incrustée.

Inactive.

Changement de chaîne dans l’incrustation.

Changement de position de l’image incrustée.

Inactive.

Inactive.

(touche rouge) Arrêt automatique.

(touche verte) Inactive.

(touche jaune) Informations sur la chaîne.

(touche bleue) Inactive.

(touche violette) Télétexte.

Les touches de couleur servent également au fonctionnement
du télétexte.

Sélection d’options dans les menus.

Réglage de fonctions, modification de valeurs, activation et
désactivation de fonctions (case à cocher) dans les menus,
utilisation du zoom.

Validation d’une sélection.

Accès au SOMMAIRE.

Sortie du système de menus.
En mode PIP : désactivation de la fonction PIP.

Réglage du volume sonore.

Coupure et rétablissement du son.

Inactive.

Changement de chaîne.

Sélection d’une chaîne à l’aide de son numéro. Pour les
numéros de chaîne à deux chiffres :

- tapez rapidement les deux chiffres, ou

- appuyez sur

0

pour afficher “--”, puis entrez le numéro de
chaîne.
Entrée de valeurs numériques.

Sélection d’un appareil connecté sur une prise AV.

Inactive.

TV

VCR

DVD

SAT

AUX

AMP

voyant

PIP

SWAP/

SLEEP

PIP+/PIP-

ZOOM/

FREEZE/

LIGHT

PRESETS

LIST

INFO

GUIDE

TEXT

OK

MENU

EXIT

+/-

RETURN

PR+/-

0-9

AV

DEMO

42PB120S4-fr 2/07/04 10:45 Page 6

Télécommande

FR

7

Utilisation de la télécommande avec d’autres appareils

La télécommande fournie avec votre téléviseur permet de commander d’autres appareils à l’aide des touches
programmables VCR, DVD, SAT, AMP et AUX.Pour chacune de ces touches, voici la liste des appareils que vous
pourrez commander :

VCR : magnétoscope,
DVD : lecteur de DVD,
SAT : récepteur satellite, réseau câblé,
AMP : chaîne hi-fi, amplificateur Home Cinema,
AUX : tout type d’appareil. Si vous possédez deux magnétoscopes par exemple, vous pouvez programmer la touche

VCR pour commander le premier, et la touche AUX pour commander le second.

Remarque : La touche TV n’est pas programmable.

Magnétoscope Lecteur de DVD Récepteur satellite Chaîne hi-fi

Appuyez sur la Appuyez sur la Appuyez sur la Appuyez sur la
touche

VCR touche DVD touche SAT touche AMP

Mise en marche/veille Mise en marche/veille Mise en marche/veille Mise en marche/veille

MENU

Accès au menu principal Accès au menu principal Accès au menu principal
Déplacement vertical Déplacement vertical Déplacement vertical

dans les menus dans les menus dans les menus
Déplacement horizontal Déplacement horizontal Déplacement horizontal

dans les menus dans les menus dans les menus

OK

Confirmation d’une Confirmation d’une Confirmation d’une
action action action

EXIT

Sortie des menus Sortie des menus Sortie des menus

0-9

Accès direct aux Entrée de valeurs Accès direct aux Sélection d’une
chaînes ou entrée de numériques ou chaînes ou entrée de station de radio avec
valeurs numériques sélection d’options valeurs numériques son numéro

dans les menus

PR+/-

Changement de chaîne Changement de chapitre Changement de chaîne Changement de station

AV

Sélection de l’entrée av

REW

Retour rapide Retour rapide

PLAY

Lecture Lecture

FWD

Avance rapide Avance rapide

STOP

Arrêt Arrêt

PAUSE

Pause Pause

REC

Enregistrement

Coupure et
rétablissement du son

+/-

Réglage du volume
sonore

42PB120S4-fr 2/07/04 10:45 Page 7

Télécommande

FR

8

Programmation de la télécommande

Recherche automatique de code

Cette méthode permet de rechercher automatiquement
le code le mieux adapté à votre appareil.

1. Mettez en marche l’appareil à commander.

2. Appuyez sur la touche de la télécommande
correspondant à cet appareil, et tout en la
maintenant enfoncée, appuyez sur la touche veille
jusqu’à ce que le voyant ou les touches de mode de
la télécommande s’allument. Relâchez les deux
touches.

3. Dirigez la télécommande vers l’appareil et appuyez
sur la touche

PLAY.Attendez que le voyant cesse

de clignoter. Si l’appareil ne s’est pas mis en veille,
appuyez de nouveau sur la touche PLAY pour
poursuivre la recherche sur le jeu de codes suivant.
Répétez l’opération jusqu’à ce que l’appareil se mette
en veille. Il existe environ 20 jeux de codes.

4. Lorsque l’appareil se met en veille, remettez-le en
marche sans utiliser la télécommande.Appuyez sur la
touche

REV autant de fois que nécessaire pour

remettre l’appareil en veille.

5. Appuyez sur la touche

STOP et maintenez-la

enfoncée jusqu’à ce que le voyant ou les touches de
mode s’éteignent.

Remarque : Vous pouvez à tout moment annuler la programmation
en appuyant sur la touche EXIT.

Programmation manuelle

Cette méthode consiste à rechercher manuellement les
codes permettant de commander vos autres appareils.

1. Mettez en marche l’appareil à commander.

2. Appuyez sur la touche correspondante sur la
télécommande, et tout en la maintenant enfoncée,
entrez l’un des codes correspondant à la marque de
l’appareil (liste des codes en fin de document). Si le
voyant ou les touches de mode de la télécommande
clignotent, vous avez entré un code incorrect ou la
programmation n’est pas possible.

3. Dirigez la télécommande vers l’appareil et appuyez
sur la touche correspondante (

VCR, DVD, etc.).

Appuyez sur la touche veille . Si l’appareil ne se
met pas en veille, essayez un autre code.

Selon l’année de commercialisation et le type de
l’appareil, certaines fonctions peuvent être indisponibles.
Certains codes peuvent couvrir plus de fonctions que
d’autres. Testez les fonctions que vous pouvez
commander et éventuellement essayez les autres codes.
Notez ici le ou les codes qui conviennent le mieux.

Lorsque vous changez les piles de la télécommande,
pensez à la programmer de nouveau.

VCR

DVD

SAT

AUX

AMP

42PB120S4-fr 2/07/04 10:45 Page 8

Mise en service

FR

9

Respectez l’environnement et la loi. Avant de jeter des piles (ou des
accumulateurs), demandez à votre distributeur si elles (ils) nécessitent un
recyclage particulier et s’il peut les reprendre.

Suivez les instructions de cette page pour mettre en service l’appareil et
la télécommande.

1. Installez deux piles de type LR06 ou AA dans la télécommande.

Précautions concernant l’utilisation des piles :
– Utilisez uniquement des piles du type spécifié.
– Respectez les polarités.
– Ne mélangez pas piles neuves et piles usagées.
– N’utilisez pas de piles rechargeables.
– N’exposez pas les piles à une chaleur excessive, ne les jetez pas au feu, ne les
rechargez pas et n’essayez pas de les ouvrir ; elles pourraient couler ou exploser.
– Retirez les piles de la télécommande si vous ne l’utilisez pas pendant une période
prolongée (plusieurs semaines).

2. Branchez l’appareil sur une prise secteur.
Il doit être alimenté exclusivement avec une tension alternative. Il ne
doit pas être raccordé à un réseau délivrant du courant continu. Si la
prise est détachée du cordon, ne la branchez en aucun cas sur une
prise secteur en raison du risque d’électrocution.

Les appareils prévus pour le Royaume-Uni et l’lrlande sont livrés avec
un cordon d’alimentation équipé d’une prise moulée. Cette prise
contient des éléments de sécurité qu’il ne faut pas remplacer par un
modèle quelconque du commerce. Elle est munie d’un fusible qui
protège votre appareil. Si celui-ci cesse de fonctionner, le fusible a
peut-être fondu. Si tel est le cas, remplacez-le par un fusible identique
13-amp certifié ASTA ou BSI (BS1362).

3. Branchez l’antenne extérieure ou le réseau câblé sur la prise antenne
(ANT) située à l’arrière de l’appareil.

La prise antenne permet de raccordement de l’antenne ou de tout autre appareil équipé
d’un modulateur (magnétoscope, récepteur satellite, etc.).
Nous vous conseillons, dans un premier temps, de ne pas raccorder d’autres appareils
(magnétoscope, récepteur satellite, etc.) à votre téléviseur afin de ne pas compliquer la
procédure d’installation avec ces appareils supplémentaires. Vous le ferez lorsque vous
aurez terminé l’installation des chaînes.

4. Mettez le téléviseur sous tension à l’aide de l’interrupteur principal
situé à l’arrière, puis en appuyant sur le bouton d’alimentation sur le
panneau avant.
La première fois que vous mettez l’appareil en marche, le menu de
sélection de la langue apparaît.

Prise secteur en

Europe continentale

42PB120S4-fr 2/07/04 10:45 Page 9

100 ~ 240 V
50/60 Hz

13A

Installation des chaînes

FR

10

Première installation

La première installation comprend le réglage de tous les paramètres
nécessaires à la recherche et à la sauvegarde des chaînes que vous
pouvez recevoir dans votre région.Vérifiez que l’appareil est sous
tension et suivez les étapes 1 à 4. Lorsque vous mettez l’appareil en
marche pour la première fois, le menu de sélection de la langue
apparaît. Si tel n’est pas le cas, consultez la section sur l’installation
manuelle pour lancer une recherche automatique.

1. Choisissez la langue des menus avec les touches .Appuyez sur

OK pour confirmer.

2. Une liste de pays apparaît. Choisissez votre pays avec les touches

. Si votre pays n’est pas dans la liste, choisissez Autre.

Appuyez sur

OK pour confirmer.

Remarque : C’est le pays dans lequel vous vivez ou le pays dont vous voulez recevoir
les émissions si vous êtes frontalier.

3. Le menu INSTALLATION AUTOMATIQUE s’affiche. La ligne
Lancer est sélectionnée. Appuyez sur OK pour lancer l’installation

automatique. Une fois que l’installation automatique a débuté, des
informations supplémentaires sont affichées (norme, fréquence et
nombre de chaînes trouvées).

Le processus d’installation automatique peut prendre plusieurs
minutes. Les chaînes sont classées dans un ordre prédéfini selon le
pays sélectionné.

Si vous appuyez sur la touche

EXIT avant la fin du processus, les

chaînes déjà trouvées sont mémorisées.

42PB120S4-fr 2/07/04 10:45 Page 10

English
Français
Deutsch
Italiano
Español

- ok

PAYS

Retour
G.B.
Irlande
France
Allemagne
Italie
Espagne
Belgique
Suisse
Autriche
Autre

Choisissez votre pays et appuyez sur OK.

INSTALLATION AUTOMATIQUE

Retour
Lancer ...

Pour lancer la recherche des chaînes,
appuyez sur OK.

Installation des chaînes

FR

11

4. A la fin de l’installation automatique, le menu CLASSEMENT DES
CHAÎNES s’affiche, vous permettant de modifier l’ordre des

chaînes, de donner un nom ou de changer le nom des chaînes et de
supprimer les chaînes en double ou dont la réception est de
mauvaise qualité. Utilisez un magazine télé et le logo des chaînes
pour identifier les chaînes.

Remarque : Le menu CLASSEMENT DES CHAÎNES est également
accessible à partir du menu

Installation.

Si vous ne souhaitez pas réorganiser les chaînes, appuyez sur EXIT
pour fermer le menu.

Lorsque le menu CLASSEMENT DES CHAÎNES s’affiche, le numéro
de la chaîne en cours est affiché sur la ligne Sélectionnez PR.

- Organiser les chaînes :A la ligne Sélectionnez PR, affichez le numéro

de la chaîne à déplacer avec les touches ou les touches numériques.
Les images de la chaîne s’affichent. Choisissez l’option Permuter avec
PR :, entrez le numéro que vous voulez attribuer à cette chaîne et
appuyez sur

OK pour confirmer. Un message apparaît indiquant que les

chaînes ont été permutées.

- Changer un nom de chaîne :A la ligne Sélectionnez PR, affichez le

numéro de la chaîne dont vous voulez changer le nom avec les touches

ou les touches numériques. Choisissez l’option Changer le nom.

Choisissez le caractère à changer avec les touches . Parcourez
l’alphabet avec les touches . Lorsque vous avez changé un
caractère, placez le curseur sur le caractère suivant avec les touches
et répétez la procédure. Un nom peut compter six caractères maximum.
Appuyez sur

OK pour confirmer le nom.

- Supprimer une chaîne :A la ligne Sélectionnez PR, affichez le numéro

de la chaîne à supprimer avec les touches ou les touches
numériques. Choisissez Supprimer la chaîne, et appuyez sur

OK.

Confirmez avec OK. Un message apparaît indiquant que la chaîne a été
supprimée.

Appuyez sur

EXIT pour fermer le menu. Choisissez Retour pour

retourner au menu INSTALLATION.

Pour lancer une nouvelle installation automatique après l’installation
initiale (après avoir déménagé, par exemple), affichez le menu

SOMMAIRE et choisissez Installation. Dans le menu
INSTALLATION, choisissez Installation automatique.L’écran de

sélection du pays apparaît, vous permettant de lancer l’installation
automatique. Ce processus supprime toutes les chaînes mémorisées
précédemment.

42PB120S4-fr 2/07/04 10:45 Page 11

CLASSEMENT DES CHAINES

Retour
Sélectionner PR 02
Permuter avec PR: -­Changer le nom FR2
Supprimer la chaîne 05

Sélectionnez une chaîne
avec PR-/+, </> ou 0 à 9.

Installation des chaînes

FR

12

Installation manuelle

Vous pouvez effectuer une installation manuelle si certaines chaînes
n’ont pas été trouvées durant l’installation automatique. L’installation
manuelle des chaînes nécessite l’entrée manuelle de tous les
paramètres, un par un. Pour effectuer une installation manuelle, affichez
le menu SOMMAIRE avec la touche MENU et choisissez l’option

Installation.Appuyez sur OK pour confirmer. Dans le menu
INSTALLATION, choisissez Installation manuelle et appuyez sur

OK pour confirmer.

Les informations affichées concernent la chaîne en cours. La ligne
Standard est sélectionnée.

Pour rechercher des chaînes, procédez comme suit :

1. A la ligne Standard, choisissez la norme de votre pays.

Les normes suivantes sont disponibles : FR pour la France et le Luxembourg, UK pour
le Royaume-Uni et l’Irlande,

DK pour l’Europe de l’est et le Moyen-Orient et EURO

pour l’Europe de l’Ouest.

2. Sélectionnez la ligne Fréquence, entrez une fréquence ou utilisez
les touches pour lancer une recherche. Les fréquences
disponibles dépendent de la norme choisie.

3. Lorsqu’une chaîne est trouvée, si elle est reconnue, son nom est
automatiquement détecté et affiché à la ligne Nom.

Remarque : Cette ligne est uniquement informative et ne peut pas être sélectionnée.

4. Vous pouvez améliorer la qualité de la réception avec la fonction
Réglage fin.

5. Si la chaîne est cryptée et que vous voulez brancher un décodeur
sur une prise AV, sélectionnez la ligne Décodeur et cochez la case
avec .

6. Sélectionnez la ligne Jeu caractères, et avec les touches ,
choisissez le jeu de caractères à utiliser pour le télétexte :
1 : Europe de l’Ouest
2 : Europe de l’Est
3 : Russe, bulgare
4 : Grec
5 :Arabe
6 : Ukrainien
7 : Biélorusse

Remarque : Le jeu de caractères pour le télétexte est sélectionné pour chaque chaîne.

Vous pouvez maintenant enregistrer les paramètres de cette chaîne.
Pour cela, choisissez la ligne Mémoriser sur:,entrez le numéro que
vous voulez attribuer à la chaîne (par ex. 02 pour FR2), et appuyez sur

OK pour confirmer.

Appuyez sur

EXIT pour fermer le menu.

Remarque : Le menu INSTALLATION est disponible uniquement en mode vidéo
(chaînes TV ou programmes AV).

42PB120S4-fr 2/07/04 10:45 Page 12

INSTALLATION

Retour
Installation manuelle
Installation automatique
Classement des chaînes

INSTALLATION MANUELLE

Retour
Standard EURO
Fréquence 150.75 MHz
Nom FR2
Réglage fin
Mémoriser sur : 02
Décodeur 
Jeu caractères 1

Utilisation quotidienne

FR

13

Mise en marche et arrêt de l’appareil

Pour mettre l’appareil en marche, mettez l’interrupteur principal situé à
l’arrière en position ON puis appuyez sur le bouton d’alimentation situé
sur le panneau avant. Lorsque l’appareil est sous tension, le voyant en
façade est vert.

Mode veille : appuyez sur le bouton d’alimentation sur le panneau avant.
Lorsque l’appareil est en veille, le voyant à l’avant est orange.

Volume

Réglage du volume : utilisez les boutons du panneau avant ou les touches
de la télécommande pour augmenter et diminuer le volume.

Coupure du son : appuyez sur la touche de la télécommande pour
couper momentanément le son.

Pour le rétablir, appuyez à nouveau sur la touche ou utilisez la touche

+/-.

Affichage d’informations

En mode TV, appuyez sur la touche jaune INFO de la télécommande
pour afficher le numéro et le nom de la chaîne que vous regardez, le
format de zoom, le type de son et le temps restant si un arrêt
automatique est programmé.

En mode PIP, le mode d’affichage s’affiche avec le numéro et le nom de la
chaîne ou du programme AV, et le type de signal reçu.

Le numéro et le nom de la chaîne s’affichent lorsque vous allumez
l’appareil ou que vous changez de chaîne.

Accès aux chaînes TV

Avec les touches numériques :

- pour les chaînes 1 à 9, appuyez sur la touche correspondante ;

- pour les chaînes à deux chiffres, appuyez d’abord sur la touche 0, puis

sur le numéro de la chaîne (par ex. tapez 012 pour la chaîne 12), ou
entrez rapidement les deux chiffres.

Avec les touches

PR+/- : faites défiler les programmes. Les programmes

AV ne sont pas accessibles.

Accès aux programmes AV

Appuyez sur la touche AV pour afficher le dernier programme AV
sélectionné et faire défiler les autres programmes AV.

42PB120S4-fr 2/07/04 10:45 Page 13

Réglage de l’image

FR

14

Affichez le SOMMAIRE avec la touche MENU. Choisissez Image et
appuyez sur OK pour confirmer. Le menu IMAGE s’affiche.
Le contenu de ce menu dépend du type de signal.

Mode TV

Réglez les paramètres Lumière, Contraste, Couleur et Contour à
votre convenance.

L’option Couleur NTSC n’est disponible que lorsqu’un signal NTSC
est détecté. Il est utilisé pour régler la teinte de l’image.

Pour régler la température des couleurs, sélectionnez l’option Tonalité
et choisissez un réglage avec les touches .

Pour que le format approprié soit appliqué automatiquement à l’image,
cochez la case à la ligne Format Auto.

Remarque : Si vous regardez un programme AV par les entrées AV3 ou Component
YCrCb, cette fonction n’est pas disponible.

Utilisez la fonction Réduction bruit pour améliorer la qualité de
l’image en cas de réception difficile. Choisissez une option à l’aide des
touches .

Mode PC

Réglez les paramètres Lumière et Contraste à votre convenance.
Pour régler la température des couleurs, choisissez Tonalité et

choisissez un réglage avec les touches .
Utilisez l’option Taille V pour modifier la taille de l’image dans le sens

vertical. Avec les touches , déplacez le curseur vers la droite pour
agrandir l’image ou vers la gauche pour réduire sa taille.

Utilisez l’option Position V pour déplacer l’image verticalement. Avec
les touches , déplacez le curseur vers la droite pour déplacer
l’image vers le haut ou vers la gauche pour déplacer l’image vers le bas.

Utilisez l’option Ta ille H pour modifier la taille de l’image dans le sens
horizontal.Avec les touches , déplacez le curseur vers la droite
pour agrandir l’image ou vers la gauche pour réduire sa taille.

Utilisez l’option Position H pour déplacer l’image horizontalement.
Avec les touches , déplacez le curseur vers la droite pour déplacer
l’image vers la droite ou vers la gauche pour déplacer l’image vers la
gauche.

L’option Phase vous permet de synchroniser parfaitement l’appareil
avec la source de signal vidéo.

Appuyez sur la touche

EXIT pour fermer le menu. Choisissez Retour

pour retourner au SOMMAIRE.

Menu IMAGE en mode TV

Menu IMAGE en mode PC

42PB120S4-fr 2/07/04 10:45 Page 14


Retour
Lumière
Contraste
Couleur
Contour
Couleur NTSC
Tonalité Froide
Format auto 
Réduction bruit Minimum


Retour
Lumière
Contraste
Tonalité Neutre
Taille V.
Position V.
Taille H.
Position H.
Phase

Réglage du son

FR

15

Affichez le SOMMAIRE avec la touche MENU. Choisissez Son et
appuyez sur OK pour confirmer. Le menu SON s’affiche, offrant les
réglages suivants :

L’option Type de son vous permet de choisir le type de son. Utilisez les
touches pour effectuer une sélection.
Les options disponibles dépendent du programme que vous regardez.

Réglez les options Graves et Aigus à votre convenance.
Utilisez l’option Balance pour équilibrer le son entre les haut-parleurs

gauche et droit.
Les haut-parleurs internes sont activés par défaut. Pour les désactiver,

décochez la case à la ligne HP internes avec la touche

OK.

L’option Sortie Audio permet de définir la sortie audio des haut­parleurs externes. Lorsque Fixe est sélectionné, les fonctions de graves,
aigus et balance ainsi que les contrôles de volume des haut-parleurs
externes sont désactivés.
La sortie audio est définie par défaut sur Fixe.Utilisez les touches
pour changer le réglage.

Appuyez sur

EXIT pour fermer le menu.

Emission Options

Mono Mono,Autom.

Stéréo Mono, Stéréo

Bilingue Son 1, Son 2

NICAM bilingue Son 1, Son 2, Son 3

AV1,AV2 ou AV3 Stéréo , Son 1, Son 2

42PB120S4-fr 2/07/04 10:45 Page 15

SON

Retour
Type de son Stéréo
Graves
Aigus
Balance
HP internes 
Sortie audio Fixe

Incrustation d’image (PIP)

FR

16

La zone PIP de la télécommande permet d’utiliser les fonctions PIP. Ces
fonctions permettent de regarder deux programmes (une chaîne TV et
un programme AV ou deux programmes AV) en même temps de
différentes manières.

Appuyez sur la touche

PIP pour activer tour à tour les différents

modes d’affichage :
PIP : une chaîne TV ou un programme AV est affiché dans un cadre dans

un coin de l’écran.
PAP : l’écran est divisé verticalement en deux et le second programme

est affiché dans la partie droite. Le son provient du programme
principal, à gauche.

PAP (4/3) : les images sont affichées au format 4/3. Des bandes noires
sont ajoutées dans le haut et le bas de l’écran.

PAP (16/9) : les images sont affichées au format 16/9e. Des bandes
noires sont ajoutées en haut et en bas de l’écran.

Off : la fonction est désactivée.

Remarque : La fonction PIP est disponible uniquement en mode TV et avec des
appareils raccordés aux prises péritel, S-vidéo et Composantes 1H Y/CB/CR.

Utilisez les touches PIP+/PIP- pour changer le programme PIP.
Utilisez les touches

PR+/- pour changer le programme principal.

Utilisez la touche

SWAP/ pour intervertir le programme principal

et le programme PIP.
Utilisez la touche

ZOOM/ pour changer la position du PIP à l’écran

(en haut à droite, en haut à gauche, en bas à gauche ou en bas à droite).

Remarque : Cette fonction n’est disponible que si vous avez choisi le mode PIP.

Appuyez sur la touche EXIT pour désactiver la fonction PIP.

42PB120S4-fr 2/07/04 10:45 Page 16

Autres fonctions

FR

17

Arrêt automatique

Cette fonction vous permet de définir un délai de mise en veille
automatique, de 0 à 4 heures, par intervalle de 15 minutes.

Appuyez sur la touche rouge de la télécommande pour activer la fonction
de mise en veille automatique.

Un symbole apparaît à l’écran devant l’heure de mise en veille.
Si aucun délai n’a été défini, -:-- est affiché. Utilisez les touches pour

augmenter/diminuer la durée.

Une fois l’arrêt automatique programmé, vous pouvez appuyer à nouveau
sur la touche rouge pour afficher le temps restant avant la mise en veille.
Vous pouvez utiliser les touches pour modifier le réglage.

Lorsque la minuterie atteint 0, l’appareil se met automatiquement en
veille et la minuterie est réinitialisée à -:--.

Zoom

En mode TV, les formats ci-dessous sont accessibles à l’aide des touches

:
4/3 : image au format 4/3 centré.
zoom : image au format letterbox 16/9ecentré.
zoom



:image au format 16/9eavec sous-titres.
Cinerama : image au format grand écran 4/3.
16/9 : image au format grand écran 16/9e.
En mode PC, seuls les formats 4/3 et 16/9 sont disponibles.

Personnalisation de l’appareil

Vous pouvez définir des préférences pour certains réglages tels que la
langue ou l’apparence des menus.

Affichez le SOMMAIRE avec la touche

MENU. Sélectionnez l’option

Préférences et appuyez sur OK pour confirmer.

Le menu correspondant s’affiche avec les options suivantes :
Mode Eco :lorsque cette fonction est activée,

En mode vidéo : l’appareil passe automatiquement en veille au bout de 10
minutes si aucun signal vidéo n’est détecté.

En mode PC : la fonction de gestion d’énergie du PC est activée.
Cochez la case avec la touche

OK pour activer la fonction.

Cette fonction est activée par défaut.
Langue menus : choisissez la langue dans laquelle vous voulez que les

menus soient affichés. Le menu est immédiatement mis à jour selon votre
sélection.

Lumin. menus : sélectionnez un réglage avec les touches .
Entrée AV1 :à l’aide des touches , sélectionnez le type de signal

transmis par l’appareil connecté à la prise AV1.
L’option Vidéo est sélectionnée par défaut.

Remarque : Sélectionnez RVB si vous n’avez pas d’image lorsque vous connectez un
appareil tel qu’une console de jeux

Entrée AV2 :à l’aide des touches , sélectionnez le type de signal
transmis par l’appareil connecté à la prise AV2.
L’option Vidéo est sélectionnée par défaut.

Appuyez sur

EXIT pour fermer le menu. Choisissez Retour pour

retourner au SOMMAIRE.

42PB120S4-fr 2/07/04 10:45 Page 17

3 : 4 5 

- : - - 

PREFERENCES

Retour
Mode Eco 
Langue menus Français
Lumin. menus
Entrée AV1 Vidéo
Entrée AV2 Vidéo

Télétexte

FR

18

Disponible dans un grand nombre de pays sous des appellations différentes
(TOP Text, Fastext, FLOFtext,Videotext), le télétexte est un service gratuit
fourni par certaines chaînes de télévision. Ce service constitue une
véritable banque d’informations, disponible à tout moment (météo, résultats
sportifs, actualité, jeux, etc.). L’information est présentée sous forme de
pages ou organisée en rubriques identifiées par des couleurs à l’écran et
vous pouvez accéder à ces informations en appuyant sur la touche de
même couleur de la télécommande.

Pour accéder au télétexte, appuyez sur la touche

TEXT (violette) de la

télécommande. Le télétexte s’ouvre sur la dernière page sélectionnée ou
sur la page de sommaire (100) si vous avez changé de chaîne ou mis
l’appareil en veille.

Pour afficher une autre page, utilisez les touches

PR+/- pour accéder aux

pages suivantes ou précédentes ou entrez son numéro avec les touches
numériques. Le numéro de page/sous-page apparaît :
– en vert lorsque la page n’a pas été trouvée ;
– en blanc lorsque la page a été trouvée.

Une page télétexte contient un en-tête avec le numéro de page et de sous­page et des informations sur le télédiffuseur (date et heure, numéro de
chaîne, etc.).

La barre de navigation en bas de l’écran affiche des blocs de couleur avec
des numéros de page donnant accès directement aux pages
correspondantes par simple pression sur les touches correspondantes de la
télécommande.

Appuyez sur la touche

MENU pour accéder à la barre de navigation qui

offre les fonctions suivantes :

STOP : fige la page, empêchant la mise à jour et l’affichage des souspages.
Pour choisir cette fonction, appuyez sur la touche rouge de la
télécommande. Pour annuler, appuyez à nouveau sur la touche rouge.

??? : pour révéler une réponse cachée (par exemple dans les jeux),
choisissez ??? avec la touche verte de la télécommande. Pour annuler,
appuyez à nouveau sur la touche verte.

ZOOM :appuyez une fois sur la touche jaune pour agrandir la partie
supérieure de l’écran, deux fois pour agrandir la partie inférieure de l’écran
et trois fois pour rétablir l’affichage normal.

PAT :appuyez sur la touche bleue de la télécommande pour afficher le
télétexte dans la moitié droite de l’écran, appuyez à nouveau pour rétablir
l’affichage normal.

42PB120S4-fr 2/07/04 10:45 Page 18

Télétexte

FR

19

Le télétexte offre d’autres fonctions utiles :

Flash d’informations

Lorsqu’un flash est détecté, PAT est remplacé par N.Appuyez sur la
touche bleue pour afficher le flash. En cas de mise à jour, le télétexte est
activé automatiquement et affiche les nouvelles informations. Pour
afficher à nouveau l’en-tête et la barre de navigation, appuyez sur
n’importe quelle touche (sauf EXIT, la touche et les touches de
réglage de volume) de la télécommande.

Cette fonction est désactivée lorsque vous changez de chaîne ou que
vous mettez l’appareil en veille.

Pour retourner en mode TV, appuyez sur

EXIT.

Sous-titres

Certaines chaînes fournissent par télétexte des sous-titres pour certains
de leurs programmes. Les numéros des pages correspondantes sont
indiqués sur la page de sommaire du télétexte.

Pour afficher les sous-titres, entrez le numéro de la page correspondante.
Une fois la page trouvée, les sous-titres apparaissent dans l’image TV. L’en­tête et la barre de navigation disparaissent après quelques secondes. Pour
les afficher à nouveau, appuyez sur n’importe quelle touche (sauf

EXIT,

la touche et les touches de réglage de volume) de la télécommande.
Pour retourner en mode TV, appuyez sur

EXIT.

Page alarme

Dans certains pays (Espagne, Benelux, etc.), vous pouvez définir une heure
à laquelle afficher certaines pages de télétexte (pages d’alarme).

Pour ce faire, affichez la page d’alarme correspondante et appuyez sur les
touches pour passer en mode sous-page. Entrez l’heure à la place
du numéro de sous-page (par ex. 1705 pour 17:05) et appuyez sur

EXIT. La page disparaît et s’affichera à nouveau à l’heure indiquée, si

vous ne changez pas de chaîne ou que vous n’éteignez pas l’appareil.

Fastext

Si le Fastext est disponible, l’accès direct aux pages précédentes et
suivantes est remplacé par des barres de couleur (rouge, vert, jaune et
bleu) qui fournissent des liens auxquels vous pouvez accéder en appuyant
sur les touches correspondantes de la télécommande.

Appuyez sur la touche

MENU pour accéder à ces liens directs, appuyez

à nouveau dessus pour afficher la barre de navigation.

Changement temporaire de jeu de caractères

Vous pouvez changer temporairement de jeu de caractères. Pour ce faire,
affichez la barre de navigation avec la touche MENU puis appuyez sur la
touche OK pour afficher le numéro du jeu de caractères en cours à la
place de ???.

Parcourez la liste des jeux de caractères avec la touche verte.Appuyez
sur la touche

OK pour afficher à nouveau la fonction ???.

Le jeu de caractère sélectionné dans le menu INSTALLATION
MANUELLE est réactivé :
– lorsque l’appareil est éteint ou mis en veille,
– lorsque vous changez de chaîne.

En mode télétexte, les commandes de volume restent disponibles mais
les symboles correspondants ne s’affichent pas.

42PB120S4-fr 2/07/04 10:45 Page 19

Raccordement d’autres appareils

FR

20

Raccordement d’un lecteur DVD

Via une prise péritélévision (AV)

1. Reliez la prise péritélévision du lecteur DVD à l’une des prises

péritélévision (AV1 ou AV2) situées à l’arrière de l’appareil.

Via l’entrée composantes vidéo

1. Reliez les prises verte (Y), rouge (PR/CR) et bleue (PB/CB) du

lecteur DVD aux prises correspondantes à l’arrière de l’appareil.

2. Reliez les prises audio rouge (R) et blanche (L) du lecteur DVD aux

prises d’entrée audio R et L situées près de la prise PR/CRsur le
panneau arrière.

Via l’entrée S-vidéo

1. Reliez la prise S-vidéo du lecteur DVD à la prise SVIDEO sur le

panneau arrière de l’appareil.

2. Reliez les prises audio rouge (R) et blanche (L) du lecteur DVD aux

prises d’entrée audio R et L situées près de la prise SVIDEO sur le
panneau arrière de l’appareil.

Raccordement d’un magnétoscope

Via une prise péritélévision (AV)

Cette connexion donne la meilleure qualité d’image et de son.

1. Reliez la prise péritélévision du magnétoscope à l’une des prises

péritélévision (AV1 ou AV2) situées à l’arrière du téléviseur.

2. Branchez le magnétoscope sur la prise antenne ou le réseau câblé.

Via l’entrée S-vidéo

1. Reliez la prise S-vidéo du magnétoscope à la prise SVIDEO située à

l’arrière de l’appareil.

2. Reliez les prises audio rouge (R) et blanche (L) du magnétoscope

aux prises d’entrée audio R et L situées près de la prise SVIDEO
sur le panneau arrière de l’appareil.

3. Branchez le magnétoscope sur la prise antenne ou le réseau câblé.

Via l’entrée TV

1. Branchez la prise de sortie antenne du magnétoscope sur la prise

correspondante (ANT) sur le panneau arrière de l’appareil.

2. Branchez le magnétoscope sur la prise antenne ou le réseau câblé.

42PB120S4-fr 2/07/04 10:45 Page 20

AV1

AV1

AV2

AV2

Raccordement d’autres appareils

FR

21

Raccordement d’enceintes externes amplifiées

Reliez les prises de sortie audio rouge (R) et blanche (L) situées sur la
droite du panneau de connecteurs de l’appareil respectivement aux
enceintes amplifiées droite et gauche.

Raccordement d’un amplificateur

Reliez les prises de sortie audio rouge (R) et blanche (L) situées sur la
droite du panneau de connecteurs aux entrées L et R de l’amplificateur.

Remarque : Les prises AUDIO OUT peuvent être réglées sur Fixe ou Variable.
Consultez la page 15 pour plus d’informations sur cette fonction.

Raccordement d’un PC

Via le port RGB

1. Reliez le connecteur RVB 15 broches du PC au connecteur RGB IN

situé à l’arrière de l’appareil.

2. Reliez les prises audio du PC aux prises audio DVI/RGB R et L

situées sur le panneau arrière de l’appareil.

Via l’entrée DVI

1. Si votre PC est équipé d’une interface DVI (Digital Visual Interface),

reliez son connecteur DVI au connecteur DVI IN situé sur le
panneau arrière du téléviseur.

2. Reliez les prises audio du PC aux prises audio DVI/RGB R et L

situées sur le panneau arrière du téléviseur.

Remarques :

- Si votre PC dispose uniquement d’une prise 3,5 mm, vous aurez besoin d’un câble de
conversion cinch-jack pour la connexion audio.

- Le connecteur RGB OUT du téléviseur vous permet de brancher un autre moniteur RVB.
Il affichera le même signal que le signal source en RGB IN.

- La résolution physique d’affichage est de 640x480 points maximum en format “4x3”
et de 852x480 en format “16x9”. Si la résolution du PC est supérieure à ces valeurs
maximales, le téléviseur devra éliminer artificiellement des points, il est par conséquent
possible que le téléviseur ne soit pas capable d’afficher les détails avec une clarté
suffisante.

42PB120S4-fr 2/07/04 10:45 Page 21

Informations de fréquence du signal

FR

22

En mode PC, vous pouvez appuyer sur la touche jaune INFO pour
accéder au mode d’affichage du téléviseur.
M. xx s’affiche à l’écran. Consultez le tableau ci-dessous pour obtenir
des informations détaillées sur les différents modes d’affichage.

Mode Horizontal Vertical Format Taux de

rafraîchissement
1 31,469 59,940 640 x 480 (VGA) 60
2 37,861 72,809 640 x 480 (VGA) 72
3 37,500 75,000 640 x 480 (VGA) 75
4 43,269 85,008 640 x 480 (VGA) 85
5 35,156 56,250 800 x 600 (SVGA) 56
6 37,879 60,317 800 x 600 (SVGA) 60
7 48,077 72,188 800 x 600 (SVGA) 72
8 46,875 75,000 800 x 600 (SVGA) 75
9 53,674 85,061 800 x 600 (SVGA) 85
10 48,364 60,004 1024 x 768 (XGA) 60
11 56,476 70,069 1024 x 768 (XGA) 70
12 60,023 75,029 1024 x 768 (XGA) 75
13 68,677 84,997 1024 x 768 (XGA) 85
14 63,981 60,020 1280 x 1024 (SXGA) 60
15* 79,976 75,025 1280 x 1024 (SXGA) 75
16* 91,146 85,024 1280 x 1024 (SXGA) 85
18 31,469 70,087 720 x 400 (DOS) 70
19 31,469 50,030 640 x 480 (VGA) 50
20* 45,000 60,000 1280 x 720p (HDTV) 60
21* 33,750 60,000 1920 x 1080i (HDTV) 60
22 31,469 70,087 640 x 350 (VGA) 70
23 31,413 59,835 852 x 480 (WVGA) 60
24 35,000 66,667 640 x 480 (Apple) 67
25 49,725 74,550 832 x 624 (Apple) 75
26 68,681 75,062 1152 x 870 (Apple) 75

Remarques :

- Les modes 15, 16, 20 et 21 ne sont pas disponibles avec l’entrée DVI.

- Les modes 24, 25 et 26 sont utilisés avec les ordinateurs Apple Macintosh.

42PB120S4-fr 2/07/04 10:45 Page 22

Dépannage

FR

23

Aucune image n’est affichée. 1. Le cordon d’alimentation est

débranché.

2. L’interrupteur principal situé à
l’arrière est en position OFF.

3.Aucun appareil n’est branché sur
l’entrée sélectionnée.

4. Le téléviseur est en veille en mode
RVB.

1. Branchez le cordon d’alimentation.

2. Mettez l’interrupteur principal en
position ON.

3. Branchez l’appareil choisi sur le
téléviseur.

4.Appuyez sur n’importe quel bouton
de l’appareil.

Image ou son de mauvaise qualité. 1. Des appareils créant des interférences

(voitures, motos ou lampes
fluorescentes) se trouvent peut-être à
proximité.

1. Déplacez le téléviseur pour
diminuer les interférences.

La couleur est anormale. 1. Le câble de signal n’est pas

correctement branché.

1.Vérifiez que le câble de signal est
correctement branché à l’arrière de
l’appareil.

L’image est déformée. 1. Le câble de signal n’est pas

correctement branché.

2. Le signal d’entrée n’est pas pris en
charge par l’appareil.

1.Vérifiez que le câble de signal est
correctement branché.

2.Vérifiez que le signal vidéo est pris
en charge par le téléviseur.

L’image ne remplit pas tout l’écran. 1. En mode RVB, les réglages Taille H et

Taille V sont incorrects.

1. Utilisez les options Taille H et
Taille V du menu IMAGE pour
régler la taille de l’image.

Son sans image. 1. Le câble de signal n’est pas

correctement branché.

1.Vérifiez que les câbles d’entrée son
et vidéo sont correctement
branchés.

Image sans son. 1. Le câble de signal n’est pas

correctement branché.

2. Le volume est baissé au minimum.

3. Le son est coupé.

1.Vérifiez que les câbles d’entrée son
et vidéo sont correctement
branchés.

2. Utilisez les touches de réglage du
volume pour régler le son.

3. Rétablissez le son avec la touche

de la télécommande.

Les touches de la télécommande ne
fonctionnent pas.

1. Les piles de la télécommande sont
usées ou mal installées.

2. Le mode sélectionné (VCR, DVD) ne
correspond pas à l’appareil que vous
voulez commander.

1. Changez les piles. Pensez à
reprogrammer la télécommande.

2.Appuyez sur la touche
correspondant à l’appareil à
commander.

Certains pixels ne s’activent pas. 1. Certains pixels peuvent ne pas

s’activer.

1. Cet appareil intègre une technologie
de très haut niveau ; cependant, il se
peut que certains pixels ne
s’activent pas. Il ne s’agit pas d’un
défaut de fonctionnement.

Des images marquent l’écran lorsque
le téléviseur est éteint.

1. Une image fixe a été affichée pendant
longtemps (exemples d’images fixes :
logos, jeux vidéos, images d’ordinateur
et images 4/3).

1. Ne laissez pas une image fixe
affichée pendant une période
prolongée car cela peut entraîner le
marquage permanent de l’écran.

Symptôme Cause possible Remède

Le tableau ci-dessous dresse une liste des problèmes possibles et des solutions. Consultez ce tableau avant de
contacter un représentant du service après-vente.

42PB120S4-fr 2/07/04 10:45 Page 23

Caractéristiques techniques

FR

24

Ecran

Taille 42 pouces
Format 16/9

e

Résolution 852 x 480

Alimentation

Tension d’entrée 100 ~ 240 V ca , 50 / 60 Hz
Consommation 240 W (en moyenne)
Veille et Mode éco 4 W

Dimensions (L x l x P) 1200 x 648 x 22 mm
Poids net 33 kg

42PB120S4-fr 2/07/04 10:45 Page 24

Installation sur support mural (en option)

FR

25

Contenu du carton

Un support mural (ACC 913) est disponible en option. Pour plus d’informations, consultez votre revendeur.

A

B

C

D

E F

Module gauche Module droit Supports horizontaux

Vis pour assemblage du support

(8)

Vis pour installation sur un mur

en bois (8)

Vis pour installation sur un mur en

ciment (8)

G

42PB120S4-fr 2/07/04 10:45 Page 25

Installation sur support mural (en option)

FR

26

Installation

Etape 1.

Fixez les supports horizontaux (C et D) sur les
modules gauche et droit (A et B) avec les vis
correspondantes (E).

Etape 2.

Installez le support mural sur le mur.

Remarque : Deux jeux de vis différents sont disponibles - l’un
pour l’installation sur mur en ciment et l’autre pour mur en
bois. Adressez-vous à un installateur qualifié pour vérifier que
le support mural et le téléviseur peuvent être installés.

Vous pouvez changer le sens de montage et l’angle
d’inclinaison (0, 5, 10, 15 degrés) en réglant la
position des vis sur le support mural.

42PB120S4-fr 2/07/04 10:45 Page 26

Installation sur support mural (en option)

FR

27

Etape 3.

Désinstallez le support de table et installez le téléviseur sur le support mural.

Remarque : Le support mural est un accessoire optionnel, contactez votre revendeur pour de plus amples informations. Adressez-vous à un
installateur agréé pour l’installation. Vérifiez que le mur peut supporter le poids de ce support mural et du téléviseur.

42PB120S4-fr 2/07/04 10:45 Page 27
