Betriebsanleitung
Leitfähigkeitsmessgerät Control 330
Art.-Nr.: 04.1805 Art.-Nr.: 04.1805-SV Art.-Nr.: 04.1805-RDS
Art.-Nr.: 04.1806 Art.-Nr.: 04.1806-SV Art.-Nr.: 04.1806-RDS
Art.-Nr.: 04.1807 Art.-Nr.: 04.1807-SV Art.-Nr.: 04.1807-RDS
Vor der Montage und Inbetriebnahme Betriebsanleitung unbedingt lesen!
29.0149; 04.12 Technische Änderungen vorbehalten
Leitfähigkeitsmessgerät
Control 330
EG-Konformitätserklärung
gemäß der EG-Niederspannungs-Richtlinie 2006/95/EG, Anhang III B
Hiermit erklären wir, dass die nachstehend bezeichneten Produkte in ihrer Konzeption und
Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden
Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie Niederspannung entspricht.
Bei einer mit uns nicht abgestimmten Änderung des Produktes verliert diese Erklärung ihre
Gültigkeit.
Hersteller: Thermo Electron LED GmbH
Stockland 3
56412 Niederelbert
Beschreibung des elektrischen Betriebsmittels:
Funktion: Leitfähigkeitsmessgerät
Typ: Control 330
Artikel Nr.: 04.1805, 04.1806, 04.1807
04.1805-SV, 04.1806-SV, 04.1807-SV
04.1805-RDS, 04.1806-RDS, 04.1807-RDS
Es wird die Übereinstimmung mit weiteren, für das Produkt folgende geltende
Richtlinien/Bestimmungen erklärt:
EMV-Richtlinie (2004/108/EG)
Angewandte harmonisierte Normen:
DIN EN 55014-1, Elektromagnetische Verträglichkeit - Störaussendung
DIN EN 55014-2, Elektromagnetische Verträglichkeit - Störfestigkeit
DIN EN 60204-1, Elektrische Ausrüstung von Maschinen
DIN EN 61000-3-2, Elektromagnetische Verträglichkeit: Grenzwerte
DIN EN 61000-3-3, Elektromagnetische Verträglichkeit: Grenzwerte
Jahreszahl der CE-Kennzeichenvergabe: 10
Niederelbert, 01. April 2010
Detlef Opp, Leiter Technische Dokumentation
Unterschrift
2
Leitfähigkeitsmessgerät
Control 330
1. Inhaltverzeichnis
Seite
1. Inhaltverzeichnis ..................................................................................... 3
2. Lieferumfang .......................................................................................... 4
2.1 Vollständigkeit und Unversehrtheit .................................................................................... 4
2.2 Teileliste ............................................................................................................................. 5
3. Montage und Inbetriebnahme ................................................................ 8
3.1 Aufbauskizze - R ¾“-Anschlüsse (04.1805) .................................................................... 10
3.2 Aufbauskizze - Schnellverschlüsse bei Edelstahl-Patronen (04.1805-RDS) ................... 11
3.3 Aufbauskizze - Schnellverschlüsse bei Kunststoff-Patronen (04.1805-SV) .................... 12
4. Bedienung ............................................................................................ 13
4.1 Menu ................................................................................................................................ 14
4.2 Grenzwerteinstellung für die Leitfähigkeit ........................................................................ 14
4.3 Grenzwerteinstellung für die Temperatur ........................................................................ 15
4.4 Kommunikation ................................................................................................................ 15
5. Ersatzteile und Zubehör ........................................................................ 16
6. Technische Spezifikationen .................................................................. 17
3
Leitfähigkeitsmessgerät
Control 330
2. Lieferumfang
2.1 Vollständigkeit und Unversehrtheit
Bitte lesen Sie diese Betriebsanleitung aufmerksam, bevor Sie Ihr neues Leitfähigkeitsmessgerät in Betrieb nehmen.
Die Anleitung führt Sie mit klaren und einfachen Anweisungen in den Umgang mit dem Gerät
ein.
Viel Erfolg bei der Arbeit
mit dem
Leitfähigkeitsmessgerät
Control 330
Die einzelnen Teile des Leitfähigkeitsmessgerät Control 330 wurden mit größtmöglicher
Sorgfalt zusammengestellt und verpackt.
Überprüfen Sie bitte trotzdem vor dem Aufbau den Inhalt der Verpackung auf Vollständigkeit
und Unversehrtheit.
Den korrekten Verpackungsinhalt entnehmen Sie bitte der folgenden Auflistung.
Sollten Sie Grund zur Beanstandung haben, wenden Sie sich bitte an:
Thermo Electron LED GmbH
Stockland 3
56412 Niederelbert
Telefon: (0 26 02) 1 06 99-0
Telefax: (0 26 02) 1 06 99-50
E-mail: info@tka.de
Internet: www@tka.de
4
Leitfähigkeitsmessgerät
Control 330
2.2 Teileliste
Art. Nr.: 04.1805
Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm,
Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter
Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und
optischem Signal nach Grenzwertüberschreitung.
Zur Montage an Edelstahlpatronen mit Anschluss R 3/4"
Leitfähigkeitsmessgerät Control 330 inkl. Wandhalterung
Steckertrafo 90 - 264 V, 50-60 Hz / 12 V DC.
Messzelle inkl. Kabel und T-Verbindungsstück
zum Anschluss an eine Wasservollentsalzungspatrone
Rohwasserschlauch mit R ¾“ Anschlusstüllen
Reinwasserschlauch mit R ¾“ Anschlusstüllen
1 Stck. Dichtung R ¾“
Art. Nr.: 04.1806
Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm,
Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter
Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und
optischem Signal nach Grenzwertüberschreitung und potenzialfreier Kontakt.
Zur Montage an Edelstahlpatronen mit Anschluss R 3/4"
Leitfähigkeitsmessgerät Control 330 inkl. Wandhalterung
Steckertrafo 230 V, 50-60 Hz / 12 V DC inkl. potenzialfreiem Kontakt
Messzelle inkl. Kabel und T-Verbindungsstück zum
Anschluss an eine Wasservollentsalzungspatrone
Rohwasserschlauch mit R ¾“ Anschlusstüllen
Reinwasserschlauch mit R ¾“ Anschlusstüllen
1 Stck. Dichtung R ¾“
Art. Nr.: 04.1807
Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm,
Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter
Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und
optischem Signal nach Grenzwertüberschreitung und inkl. Steckertrafo mit Schaltdose zum
Anschluss eines Magnetventiles.
Zur Montage an Edelstahlpatronen mit Anschluss R 3/4"
Leitfähigkeitsmessgerät Control 330 inkl. Wandhalterung
chem. vern. Magnetventil
Steckertrafo 230 V, 50-60 Hz / 12 V DC inkl. potenzialfreiem
Kontakt und Schaltdose zum Anschluss des Magnetventils
Messzelle inkl. Kabel und T-Verbindungsstück zum
Anschluss an eine Wasservollentsalzungspatrone
Rohwasserschlauch mit R ¾“ Anschlusstüllen
Reinwasserschlauch mit R ¾“ Anschlusstüllen
2 Stck. Dichtung R ¾“
5
Leitfähigkeitsmessgerät
Control 330
Art. Nr.: 04.1805-SV
Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm,
Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter
Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und
optischem Signal nach Grenzwertüberschreitung.
Zur Montage an Kunststoffpatronen mit Schnellverschlüssen:
Leitfähigkeitsmessgerät Control 330 inkl. Wandhalterung
Steckertrafo 90 - 264 V, 50-60 Hz / 12 V DC.
Messzelle inkl. Kabel
Rohwasserschlauch mit R ¾“Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasservollentsalzungspatrone
Reinwasserschlauch mit R ¾“-Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasserentsalzungspatrone
2 Dichtungen für R 3/4" Anschluss
Art. Nr.: 04.1806-SV
Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm,
Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter
Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und
optischem Signal nach Grenzwertüberschreitung und potenzialfreier Kontakt.
Zur Montage an Kunststoffpatronen mit Schnellverschlüssen:
Leitfähigkeitsmessgerät Control 330 inkl. Wandhalterung
Steckertrafo 230 V, 50-60 Hz / 12 V DC inkl. potenzialfreiem Kontakt
Messzelle inkl. Kabel
Rohwasserschlauch mit R ¾“Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasservollentsalzungspatrone
Reinwasserschlauch mit R ¾“-Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasserentsalzungspatrone
2 Dichtungen für R 3/4" Anschluss
Art. Nr.: 04.1807-SV
Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm,
Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter
Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und
optischem Signal nach Grenzwertüberschreitung und inkl. Steckertrafo mit Schaltdose zum
Anschluss eines Magnetventiles.
Zur Montage an Kunststoffpatronen mit Schnellverschlüssen:
Leitfähigkeitsmessgerät Control 330 inkl. Wandhalterung
chem. vern. Magnetventil
Steckertrafo 230 V, 50-60 Hz / 12 V DC inkl. potenzialfreiem
Kontakt und Schaltdose zum Anschluss des Magnetventils
Messzelle inkl. Kabel
Rohwasserschlauch mit R ¾“Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasserentsalzungspatrone
Reinwasserschlauch mit R ¾“-Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasserentsalzungspatrone
2 Dichtungen für R 3/4" Anschluss“
6
Leitfähigkeitsmessgerät
Control 330
Art. Nr.: 04.1805-RDS
Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm,
Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter
Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und
optischem Signal nach Grenzwertüberschreitung.
Zur Montage an Edelstahlpatronen mit Schnellverschlüssen:
Leitfähigkeitsmessgerät Control 330 inkl. Wandhalterung
Steckertrafo 90 - 264 V, 50-60 Hz / 12 V DC.
Messzelle inkl. Kabel
Rohwasserschlauch mit R ¾“Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasserentsalzungspatrone
Reinwasserschlauch mit R ¾“-Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasserentsalzungspatrone
Art. Nr.: 04.1806-RDS
Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm,
Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter
Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und
optischem Signal nach Grenzwertüberschreitung und potenzialfreier Kontakt.
Zur Montage an Edelstahlpatronen mit Schnellverschlüssen:
Leitfähigkeitsmessgerät Control 330 inkl. Wandhalterung
Steckertrafo 230 V, 50-60 Hz / 12 V DC inkl. potenzialfreiem Kontakt
Messzelle inkl. Kabel
Rohwasserschlauch mit R ¾“Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasserentsalzungspatrone
Reinwasserschlauch mit R ¾“-Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasserentsalzungspatrone
Art. Nr.: 04.1807-RDS
Leitfähigkeitsmessgerät Control 330 mit digitaler 3½-stelliger LCD-Messwertanzeige in S/cm,
Temperaturmessung in °C, automatischer Temperaturkompensation, Grenzwertschalter
Leitfähigkeit bis 30 S/cm, Grenzwertschaltung Temperatur bis 40°C, akustischem und
optischem Signal nach Grenzwertüberschreitung und inkl. Steckertrafo mit Schaltdose zum
Anschluss eines Magnetventiles.
Zur Montage an Edelstahlpatronen mit Schnellverschlüssen:
Leitfähigkeitsmessgerät Control 330 inkl. Wandhalterung
chem. vern. Magnetventil
Steckertrafo 230 V, 50-60 Hz / 12 V DC inkl. potenzialfreiem
Kontakt und Schaltdose zum Anschluss des Magnetventils
Messzelle inkl. Kabel
Rohwasserschlauch mit R ¾“Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasserentsalzungspatrone
Reinwasserschlauch mit R ¾“-Anschluss + Schnellverschlusskupplung
zum Anschluss an eine Wasserentsalzungspatrone
1 Stck. Dichtung R ¾“
7
Leitfähigkeitsmessgerät
Control 330

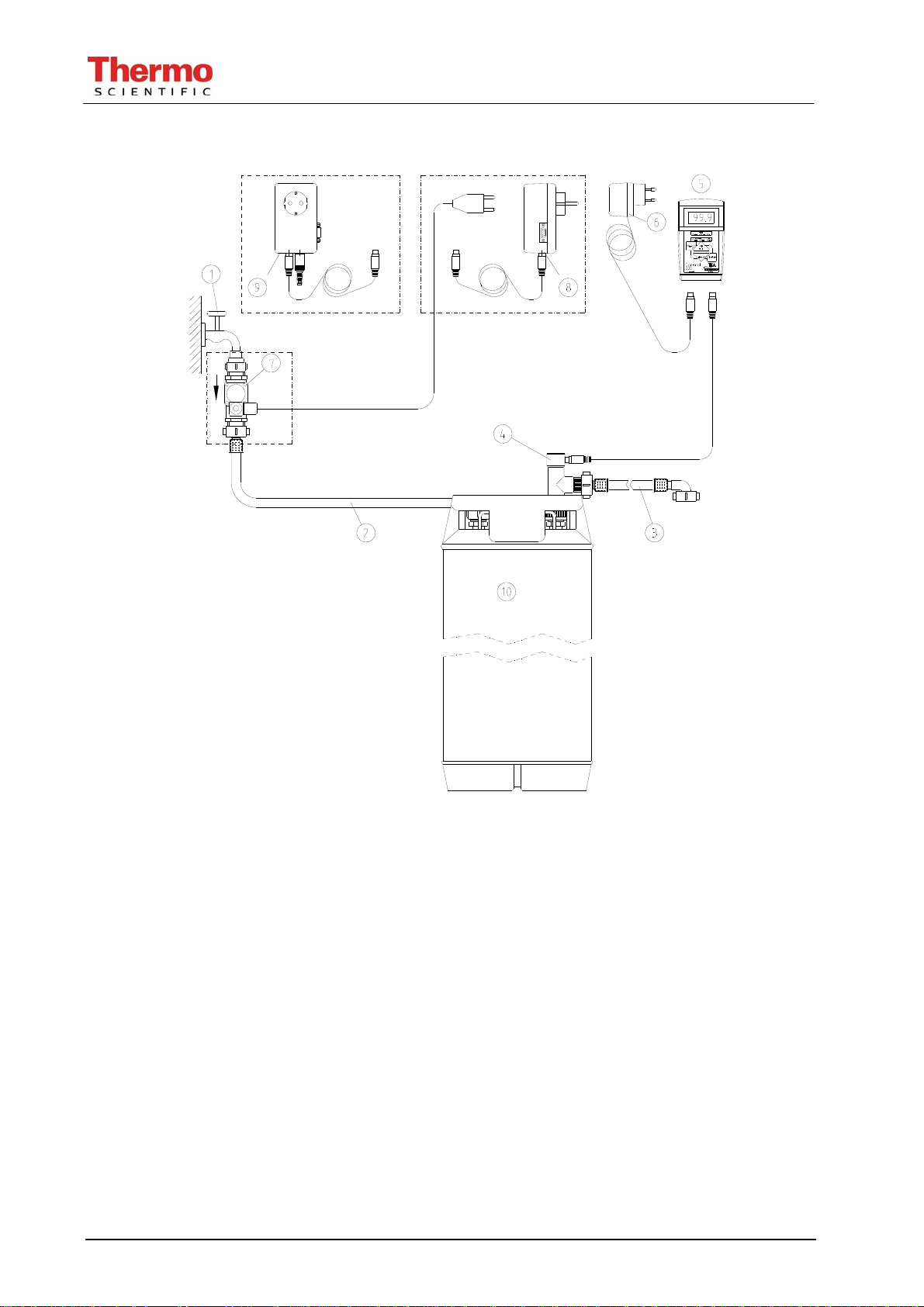

3. Montage und Inbetriebnahme
1. Den Zulaufschlauch (Pos. 2) am Eingang der Patrone aufschrauben. Bei Patronen mit
Schnellverschlusskupplung muss diese aufgesteckt werden und hörbar einrasten.
2. Wasseranschluss herstellen:
Das andere Ende des Rohwasserschlauches mit der R ¾“ Anschlusstülle an einen
absperrbaren Rohwasserhahn anschließen.
Bei Geräteversion Art.-Nr.: 04.1807(-SV und -SVE) - Control 330 mit Magnetventil,
Steckertrafo und integrierter Schaltdose zum Anschluss des Magnetventils.
Zuerst das Magnetventil mit der R¾“ Anschlusstülle an den Rohwasserhahn
anschließen. Danach das andere Ende des Rohwasserschlauches an das R¾“
Außengewinde des Magnetventils anschließen.
3. Wandhalterung an gewünschter Stelle anhalten, Bohrlöcher markieren, Dübel setzen
und mit den mitgelieferten Schrauben befestigen.
4. Flausch-Klettband auf den Halter und Haken-Klettband auf das Gerät kleben.
5. Leitfähigkeitmessgerät ( Pos. 5) aufhängen.
6. Patrone mit ¾“-Anschluss:
Messzelle (Pos. 4) mit der R¾“-Überwurfmutter am Ausgang der Patrone befestigen;
danach den Reinwasserschlauch (3) auf das ¾“-Außengewinde der Messzelle
schrauben. Das andere Ende des Reinwasserschlauches zum Verbraucher oder
Vorratsbehälter leiten.
Patrone mit Schnellverschlüssen:
Die Schnellverschlusskupplung des Reinwasserschlauches (mit der Messzelle) auf den
Ausgang der Patrone setzen und hörbar einrasten lassen. Das andere Ende des
Reinwasserschlauches zum Verbraucher oder Vorratsbehälter leiten.
7. Kabel von Messzelle (Pos. 4) an der unteren, rechten
Anschlussbuchse des Messgerätes Control 330
(Pos. 5) anschließen.
8. Steckertrafo an geeignete Steckdose (siehe Techn.
Spezifikationen) anschließen und mit der unteren,
linken Anschlussbuchse des Messgerätes Control 330
verbinden.
Sicherheitshinweis
Achten Sie darauf, dass keine Flüssigkeiten an Kabelverbindungen ins Innere des
Leitfähigkeitsmessgerätes gelangen !
8
Leitfähigkeitsmessgerät
Control 330
9. Den gewünschten Anzeigemodus, den Grenzwert für die Leitfähigkeit und ggf. für die
Temperatur einstellen.
10. Wasserhahn aufdrehen, bis sich die Wasservollentsalzungspatrone gefüllt hat und an
der Entlüftungsschraube entlüften, am Ende des Reinwasserschlauches kann jetzt
Reinwasser entnommen werden.
(Skalierung der Nachkommastellen erfolgt automatisch.)
Achtung: eine exakte Leitfähigkeit kann nur während der Entnahme abgelesen werden.
Nach längerer Betriebspause (zum Beispiel Urlaub) kann durch Reionisationseffekte
die Leitfähigkeit ansteigen und ggf. den Grenzwert erreichen. Spülen Sie bitte die Anlage
so lange durch, bis wieder relevante Leitfähigkeitswerte im Display erscheinen.
9
Leitfähigkeitsmessgerät
Control 330
3.1 Aufbauskizze - R ¾“-Anschlüsse (04.1805)
O
Rohwasseranschluss R¾“ außen
1
Rohwasserschlauch 1,5 m lang; R¾“ Ü-Mutter
2
Reinwasserschlauch 1,5 m lang; R¾“ Ü-Mutter
3
Messzelle und T-Verbindungsstück
4
Control 330 Leitfähigkeitsmessgerät inkl. Wandhalterung
5
Steckertrafo bei Art.-Nr.: 04.1805
6
Magnetventil, chem. vern. mit ¾“-Anschlüssen bei Art.-Nr.: 04.1807
7
Control 330 Leitfähigkeitsmessgerät mit Magnetventil, Stecker-trafo
8
und Schaltkontakt für Magnetventil
Control 330 Leitfähigkeitsmessgerät mit potenzialfreiem Kontakt, bei Art.-Nr.: 04.1806
9
passend bei Mischbett-Ionenaustauscher, R ¾“ außen
10
Typ in mm Höhe
DI 1500 240 410
DI 2000 240 490
DI 2800 240 600
DI 4000 240 700
DI 6000 240 1155
DI 11000 363 857
DI 15000 363 1095
bei Art.-Nr.: 04.1807
Art.-Nr.: 02.1500
Art.-Nr.: 02.2000
Art.-Nr.: 02.2800
Art.-Nr.: 02.4000
Art.-Nr.: 02.6000
Art.-Nr.: 02.11000
Art.-Nr.: 02.15000
10
Leitfähigkeitsmessgerät
Control 330
3.2 Aufbauskizze - Schnellverschlüsse bei Edelstahl-Patronen (04.1805-RDS)
O
Rohwasseranschluss R¾“ außen
1
Rohwasserschlauch 1,5 m lang; R¾“ Ü-Mutter und
2
Schnellverschluss
Reinwasserschlauch 1,5 m lang; R¾“ Ü-Mutter und
3
Schnellverschluss
Messzelle inkl. Anschlusskabel
4
Control 330 Leitfähigkeitsmessgerät inkl. Wandhalterung
5
Steckertrafo bei Art.-Nr.: 04.1805-RDS
6
Magnetventil, chem. vern. mit ¾“-Anschlüssen bei Art.-Nr.: 04.1807-RDS
7
Control 330 Leitfähigkeitsmessgerät mit Magnetventil,
8
Steckertrafo und Schaltkontakt für Magnetventil
Control 330 Leitfähigkeitsmessgerät
9
mit potenzialfreiem Kontakt
passend bei Mischbett-Ionenaustauscher mit Schnellverschluss
10
Typ in mm Höhe
DI 1500 240 410
DI 2000 240 490
DI 2800 240 600
DI 4000 240 700
DI 6000 240 1155
DI 11000 363 857
DI 15000 363 1095
Schnellverschlussadapter Art.-Nr.: 03.1507
11
bei Art.-Nr.: 04.1807-RDS
bei Art.-Nr.: 04.1806-RDS
Art.-Nr.: 02.1500
Art.-Nr.: 02.2000
Art.-Nr.: 02.2800
Art.-Nr.: 02.4000
Art.-Nr.: 02.6000
Art.-Nr.: 02.11000
Art.-Nr.: 02.15000
11
Leitfähigkeitsmessgerät
Control 330
3.3 Aufbauskizze - Schnellverschlüsse bei Kunststoff-Patronen (04.1805-SV)
O
Rohwasseranschluss R¾“ außen
1
Rohwasserschlauch 1,5 m lang; R¾“ Ü-Mutter und
2
Schnellverschluss
Reinwasserschlauch 1,5 m lang; R¾“ Ü-Mutter und
3
Schnellverschluss
Messzelle inkl. Anschlusskabel
4
Control 330 Leitfähigkeitsmessgerät inkl. Wandhalterung
5
Steckertrafo bei Art.-Nr.: 04.1805-SV
6
Magnetventil, chem. vern. mit ¾“-Anschlüssen bei Art.-Nr.: 04.1807-SV
7
Control 330 Leitfähigkeitsmessgerät mit Magnetventil,
8
Steckertrafo und Schaltkontakt für Magnetventil
Control 330 Leitfähigkeitsmessgerät
9
mit potenzialfreiem Kontakt
passend bei Mischbett-Ionenaustauscher mit Schnellverschluss
10
Typ in mm Höhe
DI 800 P 205 410
DI 1900 P 205 610
12
bei Art.-Nr.: 04.1807-SV
bei Art.-Nr.: 04.1806-SV
Art.-Nr.: 01.1606-SV
Art.-Nr.: 01.1614-SV
Leitfähigkeitsmessgerät
Control 330
4. Bedienung
O
Nach dem Einschalten werden alle Segmente der 7- Segment- Anzeige für 3 sek.
angezeigt. Während dieser Zeit wird der komplette Messzyklus durchlaufen und
getestet.
Das Display zeigt in der Grundeinstellung die Leitfähigkeit in µS/cm an. Die Anzeige
skaliert automatisch im Bereich von .055 bis 199 µS/cm.
Über die obere LED-Reihe wird angezeigt, in welchem Messmodus sich das Messgerät
befindet. Es leuchtet die LED für die entsprechende Messeinheit µS/cm, MΩxcm oder °C
grün auf.
Bei einer Messbereichsüberschreitung der Leitfähigkeit wird im Display 200 angezeigt.
Bei einer Unterbrechung zwischen Gerät und Sensoren leuchtet die rote LED "Status
Sens." und anstatt eines Messwertes wird "---" im Display angezeigt. Falls die Verbindung zum Temperatursensor unterbrochen ist, wird zusätzlich der Summer aktiviert.
Quit- Taste:
Mit der Quit/UP- Taste kann bei auftreten eines Fehlers die akustische Meldung
(Summer) ausgeschaltet werden. Die akustische Meldung ist erst wieder aktiv, wenn der
Grenzwert unterschritten wurde. Ist ein Magnetventil angeschlossen, wird dieses wieder
geöffnet.
13
Leitfähigkeitsmessgerät
Control 330
4.1 Menu
Das Menu besteht aus drei Unterpunkten, der Umschaltung auf den Dual- Mode und der
Auswahl der Messeinheit für die Leitfähigkeitsmessung, der Grenzwerteinstellung für die
Leitfähigkeit und der Grenzwerteinstellung für die Temperatur.
Mono/ Dual- Messmodus:
Mono- Messmodus: In diesem Modus wird nur die Leitfähigkeit angezeigt.
Solange die Enter- Taste gedrückt wird kann die Temperatur
abgelesen werden.
Dual- Messmodus: In diesem Modus werden Temperatur und Leitfähigkeit im
Wechsel von 2 Sekunden angezeigt. Entsprechend der Anzeige
Schalten die LED für die Einheiten um.
Nachdem die Menu- Taste einmal gedrückt wurde, wird der gerade eingestellte Messmodus angezeigt. Mit der up- bzw. down-Taste kann zwischen dauerhafter Anzeige der
Leitfähigkeit und alternierender Anzeige der Leitfähigkeit/Temperatur umgeschaltet
werden. Im Display erscheint "c" für conductivity bzw. "ct" für conductivity/temperature.
Gleichzeitig kann in diesem Menu auch zwischen den Messeinheiten µS/cm und MΩxcm
gewählt werden. Die Auswahl muss einmal mit Enter bestätigt werden. Die Einheiten
werden mittels der entsprechenden LED angezeigt.
Folgende Kombinationen sind dadurch möglich:
ct / MΩxcm
c / MΩxcm
up/down
ct / µS/cm
c / µS/cm (default)
4.2 Grenzwerteinstellung für die Leitfähigkeit
Einstellbereich: 0,06 - 199 µS/cm
Grundeinstellung: off
Nachdem die Menu- Taste zweimal gedrückt wurde (rote LED "Cond." leuchtet), kann
nun der Grenzwert für die Leitfähigkeit eingestellt werden. Die Einstellung wird mit der
up- und down- Taste vorgenommen. Die jeweilige Stelle, die verändert werden soll, kann
mit der Enter- Taste ausgewählt werden und wird blinkend im Display angezeigt.
Bei erreichen des gewünschten Wertes, muss dieser noch mal mit Enter betätigt
werden.
Wird ein Wert von <200 µS/cm eingestellt, erscheint im Display das Wort OFF und die
Grenzwertauswertung ist abgeschaltet.
Bei einer Grenzwertüberschreitung der Leitfähigkeit (Limit value Conductivity), leuchtet
die rote LED "Cond." auf, die Überschreitung wird zusätzlich über den Summer
signalisiert und das Magnetventil, wenn vorhanden, wird geschlossen.
14
Leitfähigkeitsmessgerät
Control 330
Mit der Quit-Taste wird nur der Summer ausgeschaltet, die LED "Cond." wird erst wieder
bei Unterschreiten des Grenzwertes bzw. durch ziehen des Netzsteckers ausgeschaltet.
Achtung: Der Grenzwert kann nur in µS/cm eingegeben werden.
4.3 Grenzwerteinstellung für die Temperatur
Einstellbereich: 10 - 40°C
Grundeinstellung: OFF
Nachdem die Menu- Taste dreimal gedrückt wurde (rote LED "Temp." leuchtet), kann
der Grenzwert für die Temperatur eingestellt werden. Die Einstellung wird mir der upund down- Taste vorgenommen. Die jeweilige Stelle, die verändert werden soll, kann mit
der Enter- Taste ausgewählt werden und wird blinkend im Display angezeigt.
Bei erreichen des gewünschten Wertes, muss dieser noch mal mit Enter betätigt
werden.
Wird ein Wert von 41°C eingestellt, erscheint im Display das Wort OFF und die
Grenzwertauswertung ist ausgeschaltet.
Bei einer Grenzwertüberschreitung der Temperatur (Limit value Temperature), leuchtet
die rote LED "Temp." auf, die Überschreitung wird zusätzlich über den Summer
signalisiert.
4.4 Kommunikation

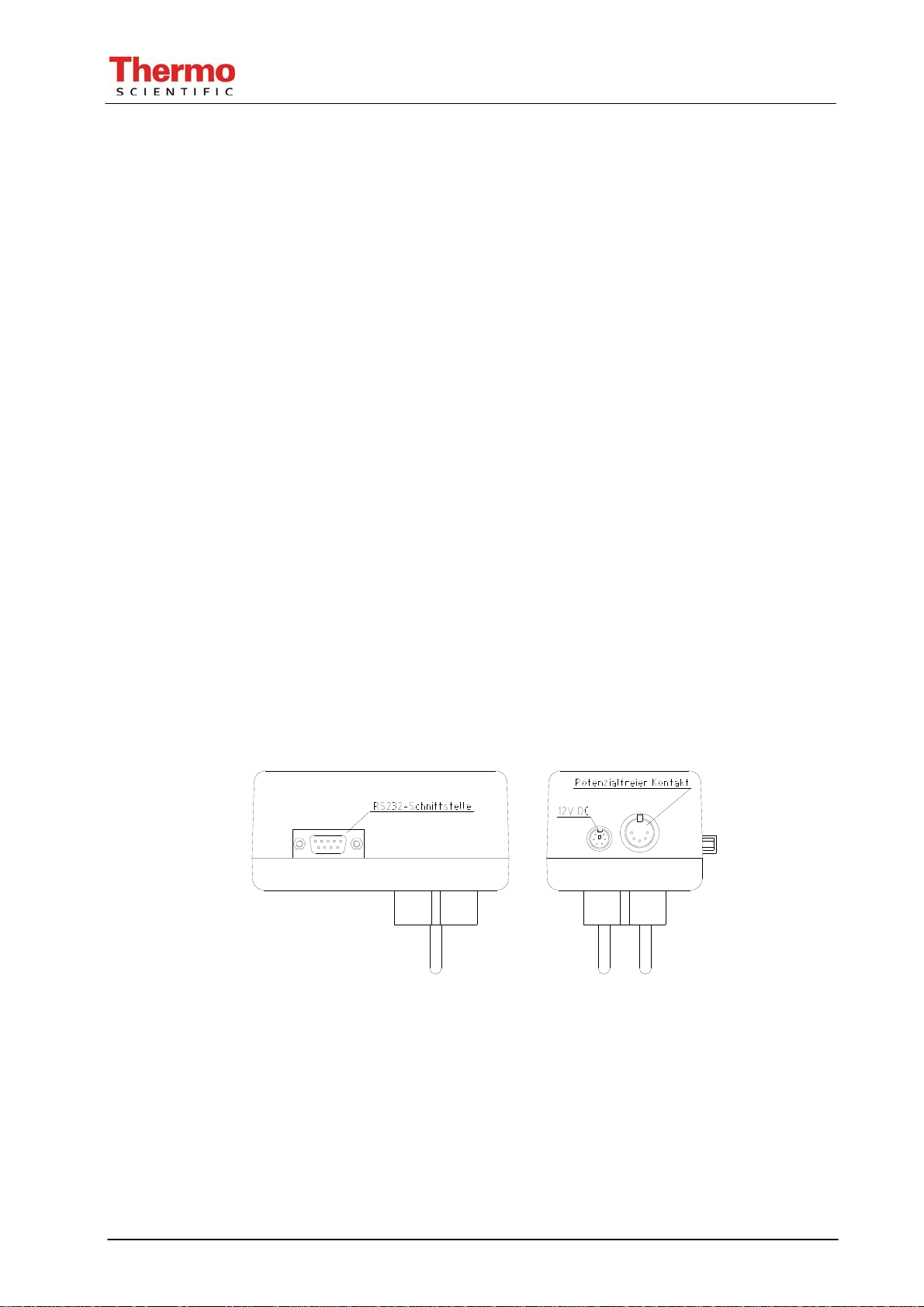

Bei der Ausführung 04.1806 und 04.1807 stehen über den Steckertrafo Artikel-Nr.
26.0034 ein potenzialfreier Kontakt sowie eine RS 232-Schnittstelle zur Verfügung.
Die Schnittstelle arbeitet mit einer Übertragungsrate von 9600 Bit/sek., 8 Datenbits,
1 Stopbit und keiner Parität.
Die Leitfähigkeit in µS/cm und die Temperatur in °C werden Komma- separiert auf der
seriellen Schnittstelle ausgegeben. Die Leitfähigkeit wird automatisch auf die 3
signifikanten Stellen skaliert. Die Ausgabe erfolgt 1x pro Stunde.
Im laufenden Betrieb kann durch das Drücken der down- Taste eine Messwertausgabe
auf die serielle Schnittstelle ausgelöst werden.
Die SUB-D Buchse hat folgende Belegung: PIN 2: TXD
PIN 3: RXD
PIN 5: GND
15
Leitfähigkeitsmessgerät
Control 330
PIN-Belegung der DIN-Buchse des potenzialfreien Kontaktes:
5. Ersatzteile und Zubehör
Benennung Artikel Nr.
Steckertrafo 90 - 264 V, 50-60 Hz / 12 V DC:
Steckertrafo 230 V, 50 Hz / 12 V DC
mit pot. freiem Kontakt und Schaltdose:
Adapterstecker für Steckertrafo,
für EU/US Anschluss:
Messzelle inkl. Anschlusskabel:
Verbindungskabel für Control 330 mit
Messzelle und Steckertrafo:
PVC-Anschlussschlauch:
Dichtung R 3/4":
Magnetventil:
Drucker zur Ausgabe von Messwerte:
16.0235
26.0034
16.0317
16.0229
16.0310
18.0045
21.5008
03.1503
09.2207
16
Leitfähigkeitsmessgerät
Control 330
6. Technische Spezifikationen
Messfehler Leitfähigkeit: +/- 0,2% MBE
Messfehler Temperatur: +/- 0,5°C
Messbereich Leitfähigkeit: 0,001 – 199 µS/cm
(Skalierung erfolgt automatisch)
Messbereich Temperatur: 0,1 – 99,9°C
Anzeige der Messeinheit: über LED
Temperaturkompensation: automatisch
Einstellbereich Grenzwertschalter
für die Leitfähigkeit: 0,06- 200 µS/cm
(stufenlos einstellbar)
Einstellbereich Grenzwertschalter
für die Temperatur: 10- 40 °C
(stufenlos einstellbar)
Grenzwertüberschreitung: Signal bei Überschreitung durch rote
LED und Summer.
Beide Grenzwerte abschaltbar.
Schnittstelle: RS 232 (nur bei Artikel-Nr. 04.1806 + 04.1807)
Elektrischer Anschluss:
Steckertrafo bei Artikel-Nr. 04.1805 90 - 264 V, 50-60 Hz; 6 W
Steckertrafo bei Artikel-Nr. 04.1806 + 04.1807
mit Schaltdose u. pot. freiem Kontakt 230 V, 50-60 Hz; 1,5 W
Spannung Messgerät: 12 Volt DC
Schutzklasse: IP 54
Gehäuseabmessungen in mm: B 75 x T 30 x H 130
Platzierung: Wandmontage
Im Servicefall wenden Sie sich bitte immer an den Kundendienst:
Thermo Electron LED GmbH
Stockland 3
56412 Niederelbert
Telefon: (0 26 02) 1 06 99-0
Telefax: (0 26 02) 1 06 99-50
E-mail: info@tka.de
Internet: www.tka.de
17
Loading...
