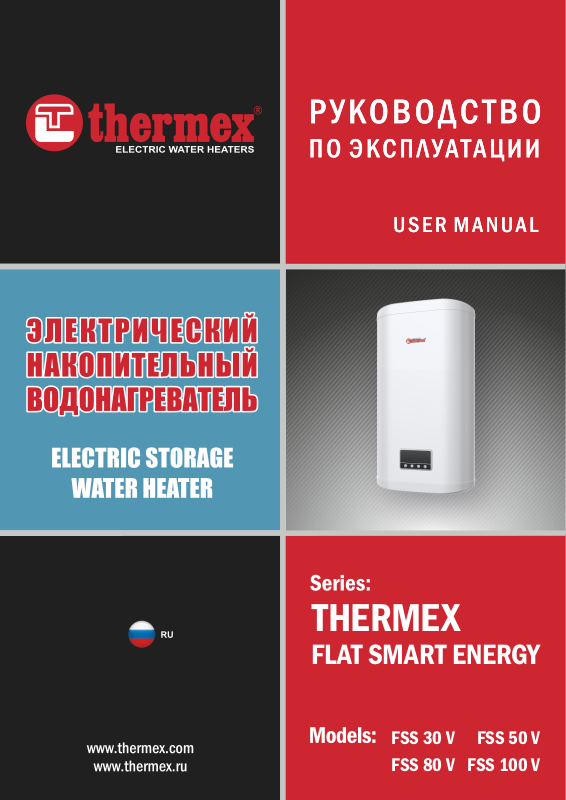

Thermex FSS 80 V User Manual [ru]

THERMEX

FLAT SMART ENERGY

FSS 30 V FSS 50 V

FSS 80 V FSS 100 V

Перед первым использованием водонагревателя внимательно прочитайте
настоящее руководство по эксплуатации и обратите особое внимание на пункты
обозначенные символом «ВНИМАНИЕ!»

Уважаемый покупатель! Поздравляем Вас с приобретением электроводонагревателя
«THERMEX». Выражаем уверенность в том, что широкий ассортимент наших электроводо-
нагревателей удовлетворит любые Ваши потребности. Применение современных технологий
и материалов высочайшего качества при изготовлении приборов определили популярность и
доверие к торговой марке THERMEX.

Электроводонагреватели разработаны и изготовлены в строгом соответствии с THERMEX
отечественными и международными стандартами, гарантирующими надежность и безопас­ность эксплуатации.

Настоящее руководство распространяется на модели THERMEX серии FSS объемами 30, 50,
80 и 100 литров. Полное наименование модели приобретенного Вами водонагревателя
указано в разделе «Гарантии изготовителя» (подраздел «Отметка о продаже») и в идентифи­кационной табличке на корпусе водонагревателя.

Назначение

Водонагреватель (далее по тексту - ЭВН) предназначен для обеспечения горячей водой
бытовых и промышленных объектов, имеющих магистраль холодного водоснабжения с
необходимыми параметрами.

ЭВН должен эксплуатироваться в закрытых отапливаемых помещениях и не предназначен

для работы в непрерывно проточном режиме.

Основные технические характеристики

Давление в магистрали холодной воды, min/max

Питающая электросеть – однофазная, напряжение, частота

Мощность трубчатого электронагревателя (ТЭНа)

Диаметр резьбы патрубков подключения холодной и горячей воды

Класс защиты водонагревателя

Работа при температуре окружающей среды

Диапазон регулировки температуры нагрева воды

Точность поддержания температуры в режиме хранения

Модели

Объем,

(л)

Среднее время

нагрева

на Т=45 С,

0

(2 кВт)

FSS 30 V

FSS 50 V

FSS 80 V

FSS 100 V

TX_IM_060

Изготовитель оставляет за собой право на внесение изменений в конструкцию и характеристи-

30

50

80

100

50 минут 1,08

2 часа 10 минут 1,55

Постоянные

суточные

потери,

(кВт/24 ч)

1,23

1,76

электроэнергии (кВт/ч)*

(*на постоянные суточные потери)

0.05 / 0.6 МПа

230 В~, 50 Гц

2 кВт (1.3 + 0.7)

1/2“

IPX4

+3...+40°С

+18…+75°С

±4°С

Фактическое годовое

потребление

394,2

448,951 час 25 минут

565,75

642,42 часа 45 минут

ки водонагревателя без предварительного уведомления.

3

Информация о месте нанесения и способе определения
даты изготовления:

Дата выпуска изделия закодирована в уникальном серийном номере, расположенном на
идентификационной табличке (стикере), расположенной в нижней части на корпусе изделия.
Серийный номер изделия состоит из тринадцати цифр. Третья и четвертая цифра серийного
номера - год выпуска, пятая и шестая - месяц выпуска, седьмая и восьмая - день выпуска ЭВН.

Комплект поставки

1. Водонагреватель с УЗО.......................................1 шт.

2. Предохранительный клапан типа GP..................1 шт.

3. Руководство по эксплуатации..............................1 шт.

4. Упаковка...............................................................1 шт.

5. Анкер для крепежа...............................................2 шт. (для моделей FSS 30 V, FSS 50 V),

4 шт. (для моделей FSS 80 V, FSS 100 V)

Описание и принцип действия ЭВН

ЭВН состоит из внешнего корпуса, выполненного из ударопрочного пластика, внутреннего
бака (емкости), съемного фланца, защитной крышки и двух резьбовых патрубков для подачи
холодной воды (3, Рис. 2) - с синим кольцом и выпуска горячей воды (2, Рис. 2) - с красным
кольцом и оборудованы дополнительным дренажным патрубком (с красным кольцом, закрыт
металлической заглушкой) для слива воды и промывки внутреннего бака (18, Рис. 2). На
лицевой стороне ЭВН находится панель управления (17, Рис. 2).

Внутренний бак изготавливается из высококачественной нержавеющей стали, что обеспе­чивает высокую коррозионную стойкость и, как следствие, длительный срок эксплуатации.

На съемном фланце смонтирован: трубчатый нагревательный элемент, далее по тексту ТЭН
(«Silverheat» опционно), датчики термостата, термовыключатель.

Все модели имеют электронное управление. Электроника автоматически поддерживает
температуру воды на уровне, установленном пользователем. Термостат также содержит
термовыключатель (Рис. 3) - устройство защиты ЭВН от перегрева, которое отключает ТЭН от
сети при превышении температуры воды свыше 95°С.

В процессе эксплуатации корпус ЭВН может нагреваться.

На электрическом шнуре ЭВН смонтировано устройство защитного отключения (УЗО),
обеспечивающее отключение ЭВН от сети электропитания при утечке или пробое напряжения
питания на заземленные элементы прибора.

Модели с электронным управлением

1. Индикатор режима «ECO»

7

1

2

3

Рисунок 1. Электронная панель управления

4 5

2. Индикатор работы «No Frost»

4

3. Индикатор «Demo»

5

4. Индикатор нагрева «Heating»

6

5. Индикатор «Double»

(двойная мощность)

6. Индикатор «Single»

8

(стандартная мощность)

7. Индикатор температуры внутри ЭВН

8. Панель управления
