INSTALLATION MANUAL

For THERMADOR PROFESSIONAL PRO GRAND® Gas Ranges

MANUEL D'INSTALLATION

Models/ Modèles/ Modelos

Pour cuisinières à gaz PROFESSIONAL PRO GRAND

de THERMADOR

MANUAL DE INSTALACIÓN

Para estufas de Gas PROFESSIONAL PRO GRAND® de THERMADOR

PRG36 PRG48 PRL36 PRL48

English Table of Contents

Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Important Installation Information . . . . . . . . . . . . . . . . . . . . 2

Step 1: Ventilation Requirements . . . . . . . . . . . . . . . . . . . . . . 3

Step 2: Cabinet Preparation . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Step 3: Unpacking and Moving the Range . . . . . . . . . . . . . . . 8

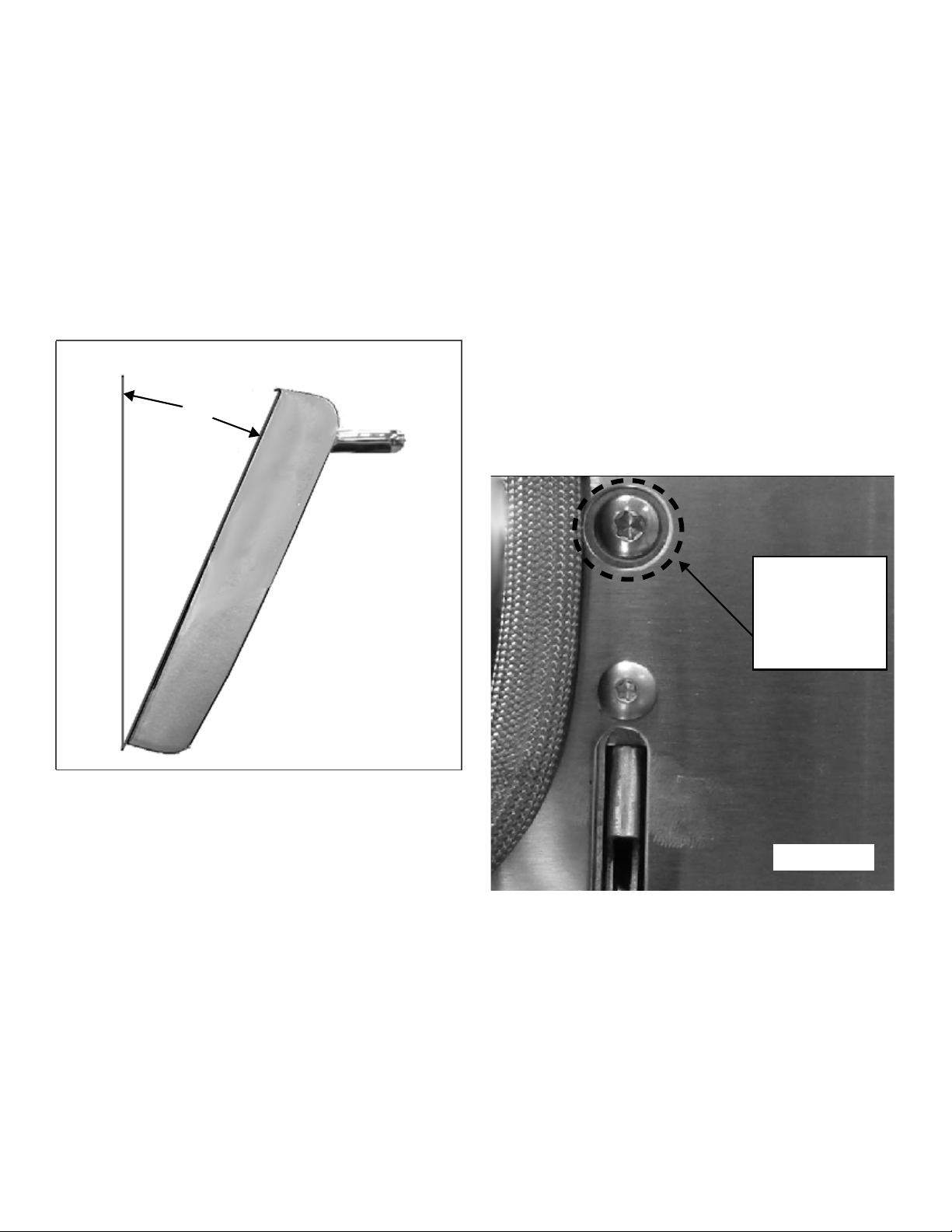

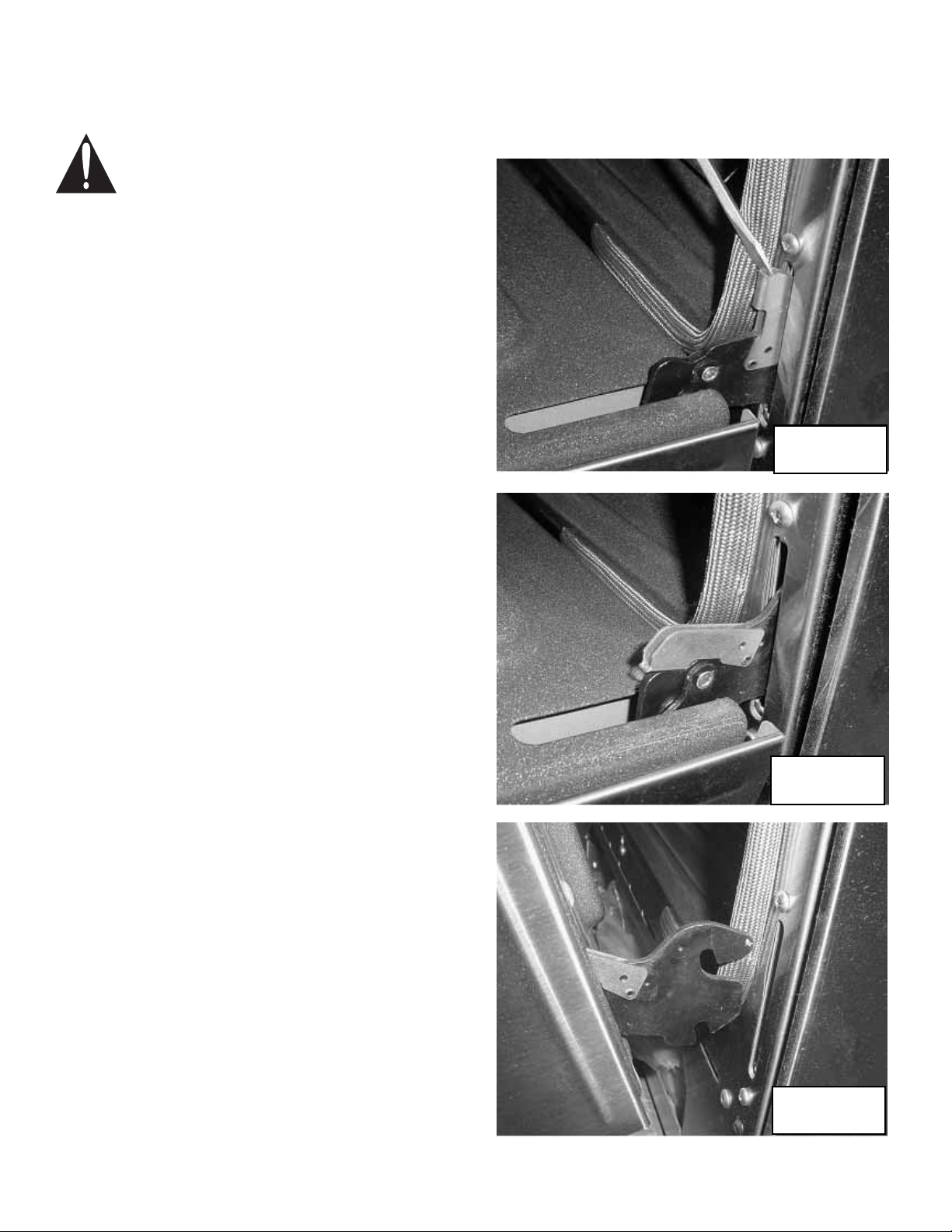

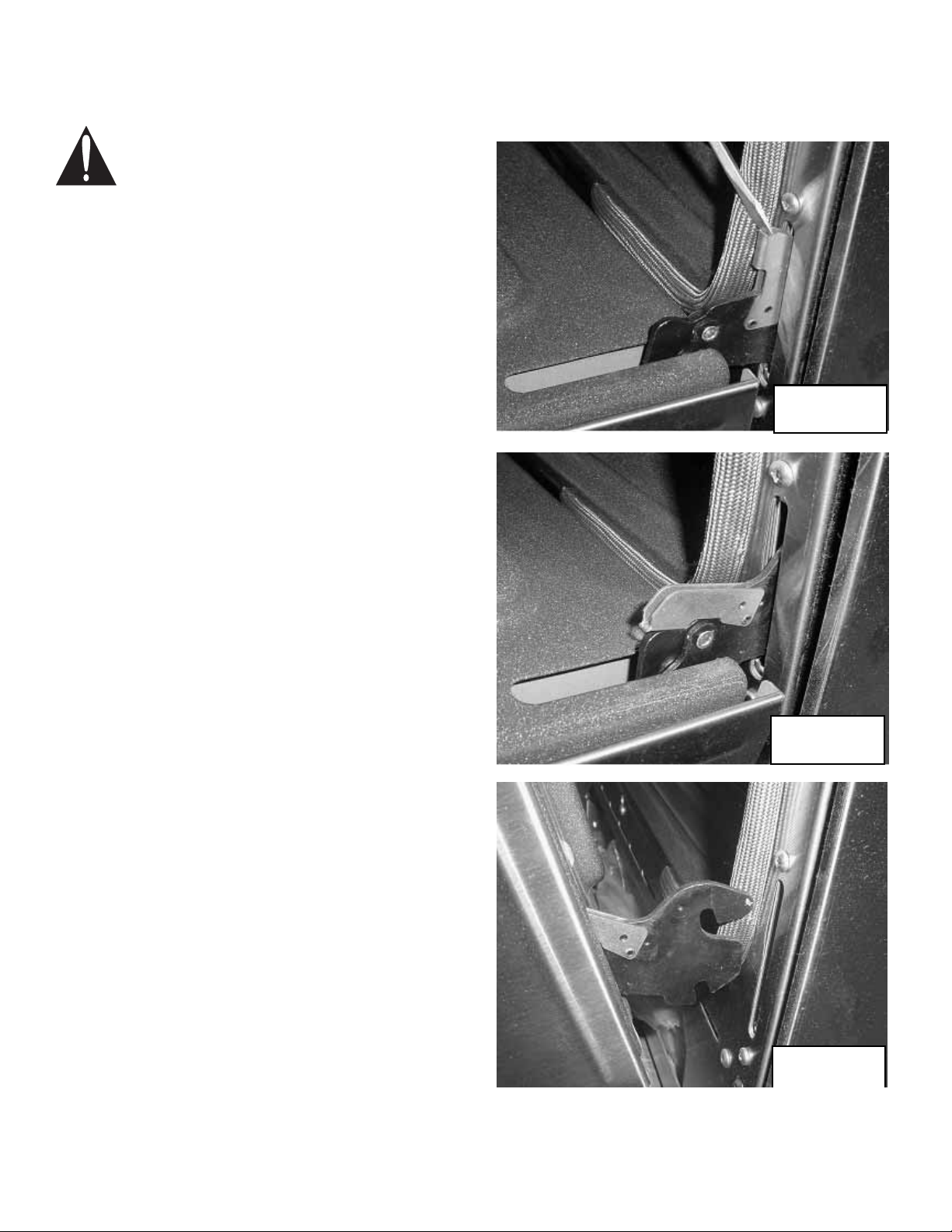

Step 4: Door Removal and Reinstallation . . . . . . . . . . . . . . . 10

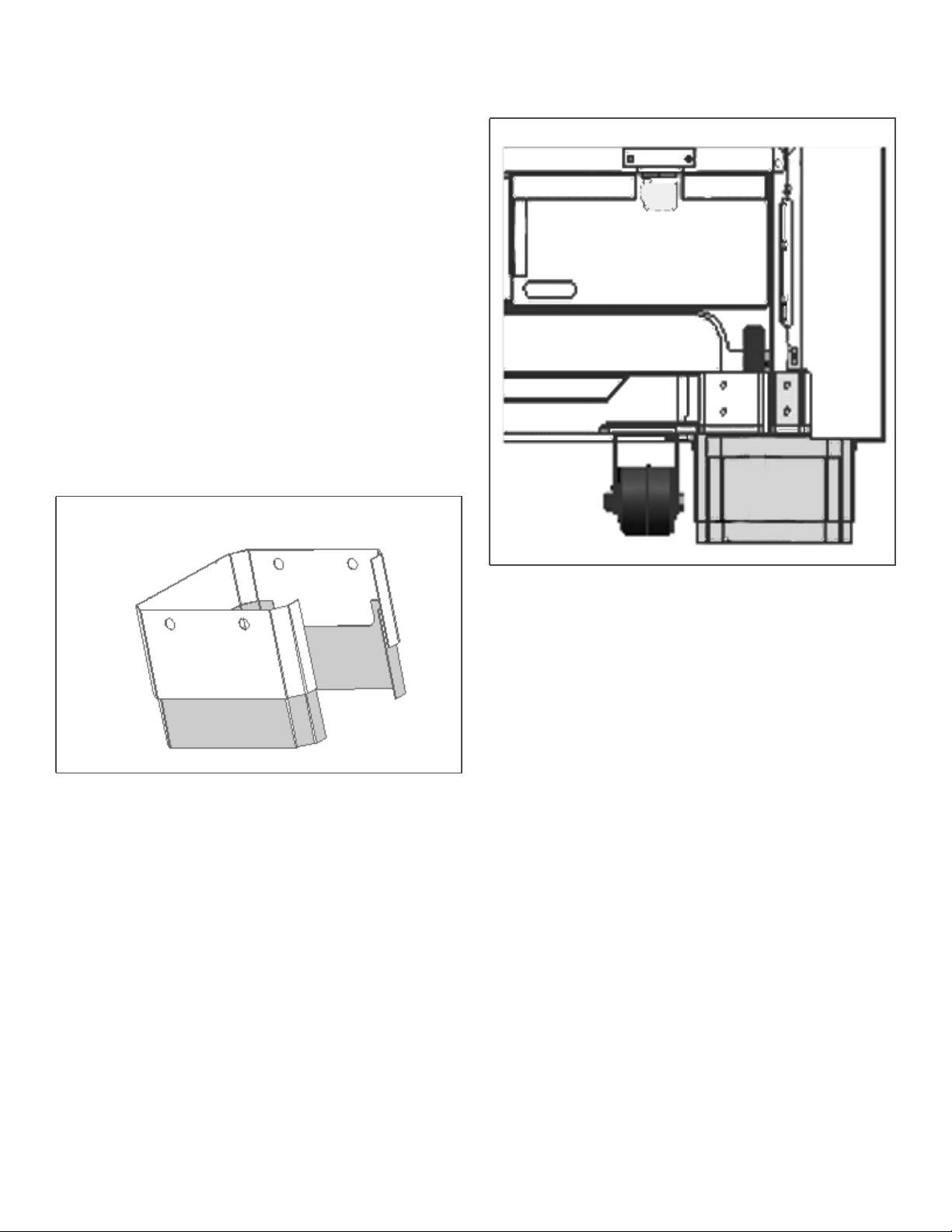

Step 5: Installing Anti-Tip Device . . . . . . . . . . . . . . . . . . . . . . 12

Step 6: Gas Requirements and Hookup . . . . . . . . . . . . . . . . 14

Step 7: Electrical Requirements, Connection & Grounding . . 16

Step 8: Backguard Installation (optional) . . . . . . . . . . . . . . . . 17

Step 9: Placing and Leveling the Range . . . . . . . . . . . . . . . . 23

Step 10: Burner Test and Adjustment . . . . . . . . . . . . . . . . . . 27

Installer Final Check List . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

To Clean and Protect Exterior Surfaces . . . . . . . . . . . . 29

This THERMADOR® appliance is made by

BSH Home Appliances Corporation

5551 McFadden Ave.

Huntington Beach, CA 92649

Questions?

1-800-735-4328

www.thermador.com

We look forward to hearing from you!

Safety Instructions

Important Safety Instructions

READ AND SAVE THESE INSTRUCTIONS

APPROVED FOR ALL RESIDENTIAL APPLIANCES

FOR RESIDENTIAL USE ONLY

IMPORTANT: Save these Instructions for the Local Gas

Inspector’s use.

INSTALLER: Please leave these Installation Instructions

with this unit for the owner.

OWNER: Please retain these instructions for future

reference.

WARNING:

If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death.

— Do not store or use gasoline or other

flammable vapors and liquids in the vicinity of this or any other appliance.

WARNING:

Disconnect power before installing. Before turning power ON, be sure that all controls are in the OFF position.

Important:

Local codes vary. Installation, gas connections and grounding must comply with all applicable codes.

WARNING:

Tip Over Hazard!

A child or adult can tip the range over and be killed.Verify that the anti-tip bracket is securely installed. Ensure the anti-tip bracket is engaged when the range is moved.

Do not operate the range without the anti-tip bracket in place. Failure to follow the instructions in this manual can result in death or serious burns to children and adults. Check for proper installation and use of anti-tip bracket. Carefully tip range forward pulling from the back to ensure that the anti-tip bracket engages the range aluminum cast base and prevents tip-over. Range should not move more than 1 inch (2.5cm).

— WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch.

• Do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the fire department.

— Installation and service must be performed

by a qualified installer, service agency or the gas supplier.

For Massachusetts Installations:

1. Installation must be performed by a qualified or licensed contractor, plumber or gas fitter qualified or licensed by the state, province or region where this appliance is being installed.

2. Shut-off valve must be a “T” handle gas cock.

3. Flexible gas connector must not be longer than 36” (914mm).

Note:

This Range is NOT designed for installation in

manufactured (mobile) homes or Recreational Park Trailers.

DO NOT install this range outdoors.

English 1

Important Installation Information

Gas Type Verification

Verify the type of gas supplied to the location. Ensure that the appliance is connected to the type of gas for which it is certified. All ranges are certified for use with natural gas or propane (LP) gas. Make certain the range matches the gas type available. Refer to “Step 6: Gas Requirements and Hookup” on page 14 before proceeding with the installation.

Gas Supply:

Natural Gas – 6” water column. (14.9 mb) min., 14” (34.9

mb) maximum

Propane Gas – 11” water column. (27.4 mb) min., 14”

(34.9 mb) maximum

Electric Power Supply:

36" Models:

6 Burners – 120 VAC, 60 Hz., 1Ph., 15 Amp circuit 4 Burners with Griddle – 120 VAC, 60 Hz., 1Ph., 20 Amp circuit.

48" Models:

6 Burners with Griddle – 120 VAC, 60 Hz., 1Ph., 20 Amp circuit.

Check local building codes for the proper method of appliance installation. Local codes vary. Installation, electrical connections and grounding must comply with all applicable codes. In the absence of local codes the appliance should be installed in accordance with the National Fuel Gas Code ANSI Z223.1/ NFPA 54 current issue and National Electrical Code ANSI/NFPA 70 -current issue. In Canada, installation must be in accordance with the CAN 1-B149.1 and .2 – Installation Codes for Gas Burning Appliances and/or local codes.

Flush Island Trim has been supplied with the range (refer

to Figure 2 on page 6). A THERMADOR® Low Back or High Shelf must be purchased separately and utilized when there is less than a 12” (305mm) horizontal clearance.

CAUTION:

When connecting the unit to propane gas, make certain the propane gas tank is equipped with its own high-pressure regulator in addition to the

pressure regulator supplied with the range. The

maximum gas pressure to this appliance must not exceed 14.0” water column (34.9 mb) from the propane gas tank to the pressure regulator.

CAUTION:

This unit is designed as a cooking appliance. Based on safety considerations, never use it for warming or heating a room.

This appliance complies with one or more of the following standards:

• UL 858, Standard for the Safety of Household Electric Ranges

• UL 923, Standard for the Safety of Microwave Cooking Appliances

• UL 507, Standard for the Safety of Electric Fans

• ANSI Z21.1, American National Standard for Household Cooking Gas Appliances

• CAN/CSA-C22.2 No. 113-10 Fans and Ventilators

• CAN/CSA-C22.2 No. 61-08 Household Cooking Ranges

WARNING:

To avoid possible burn or fire hazard, a backguard designed specifically for this range must be installed whenever the range is used.

Refer to “Backguard Kit Model Numbers” on page 22, for the correct backguard models that are designed for this range. After selecting the correct backguard, the range must be installed properly, using the minimum clearances to combustible surfaces specified in See “Step 2: Cabinet Preparation” on page 4.

Important:

For island installations and other installations with more than 12” (305mm) minimum horizontal clearance between combustible materials and the back edge of the range, a

English 2

It is the responsibility of the owner and the installer to determine if additional requirements and/or standards apply to specific installations.

It is strongly recommended that this appliance be installed

in conjunction with a suitable overhead vent hood (“Step

1: Ventilation Requirements” on page 3). Due to the high heat capability of this unit, particular attention should be paid to the hood and duct work installation to assure it meets local building codes.

CAUTION:

To eliminate risk of burns or fire caused by reaching over heated surface units, cabinet storage located above the surface units should be avoided.

Tools Needed

(2) 1/2” wrenches 1/8” (3.17mm) drill bit

3/16” (4.76mm) drill bit 12” Adjustable wrench

Hand or electric drill Tape measure

Phillips & flathead screwdrivers Marking instrument

Level Furniture dolly

T-20 Torx screwdriver Protective gloves

Items Not Included

Drywall/Concrete Anchors Pipe Compound/Tape

Rope/Twine 3/4” (19mm) Flex Line

(2) NPT Flare Adapters

Step 1: Ventilation Requirements

It is strongly recommended that a suitable exhaust hood be installed above the range. Downdraft ventilation should not be used. The table below indicates the ventilation hood options and blower capacity guidelines that are recommended for use with

all THERMADOR® ranges.

1. Select Hood and Blower Models:

• For wall installations, the hood width must, at a minimum, equal the width of the range. Where space permits, a hood larger in width than the range may be desirable for improved ventilation performance.

• For island installations, the hood width should overhang the range by a minimum of 3" (76mm) on each side.

2. Hood Placement:

• For best smoke elimination, the lower edge of the hood should be installed 30" (762mm) above the range cooking surface. Use a 36" (914mm) minimum clearance if the hood contains any combustible materials such as a wood covering (Figure 1 on page 5).

3. Consider Make-Up Air:

• Due to the high volume of ventilation air, a source of outside replacement air is recommended. This is particularly important for tightly sealed and insulated homes.

• A qualified heating and ventilating contractor should be consulted.

Do not install a microwave oven/ventilator combination above the range as these type of units do not provide the proper ventilation and are not suitable for use with the range.

NOTICE:

Most range hoods contain combustible components which must be considered when planning the installation.

Range

Width

36"

48" 6 burners with griddle 1200 (cfm)

Important Notes:

It is recommended that a THERMADOR PROFESSIONAL® wall or island hood or custom insert is used with

THERMADOR PROFESSIONAL Ventilation options, Blowers, and Accessories.

* For high output gas ranges (60,000 BTU or greater), the minimum of one (1) CFM of ventilation per 100 BTU is recommended. If the range has a griddle, add 200 CFM to the estimated blower capacity. Additional blower capacity may be required for longer duct runs.

For island applications, it is recommended to use a hood width that exceeds the width of the range by 6” (152mm), overlapping the range by a minimum of 3” (76mm) on each end.

CFM = “cubic feet per minute” (standard blower capacity rating).

Range Top Configuration

4 burners with griddle 800 (cfm)

6 burners 1100 (cfm)

Ranges. Refer to www.thermador.com for a complete selection of Professional

Cubic Feet per Minute

(min requirement)

Important:

Ventilation hoods and blowers are designed for use with single wall ducting. However, some local building codes or inspectors may require double wall ducting. Consult local building codes and/or local agencies before starting to assure that hood and duct installation will meet local

requirements.

Ventilation Options

36” or 42” Pro Wall Hood

36” Custom Insert w/ optional blower

42” or 48” Island Hood w/ optional blower

48” or 54” Pro Wall Hood

48” Custom Insert w/ optional blower

English 3

Step 2: Cabinet Preparation

• The range is a free standing unit. If the unit is to be placed adjacent to cabinets, the clearances shown in Figure 1 on page 5 are required. The same clearances apply to island installations, except for the overhead cabinets, which must have a space wide enough to accept the flared island hood, as also indicated in Figure 1 on page 5.

• The range should not be recessed into the cabinets beyond the edge of the front face of the oven (see Figure 2 on page 6).

• The gas and electrical supply should be within the zones shown in Figure 3 on page 7.

• Any openings in the wall behind the range and in the floor under the range must be sealed.

• When there is less than a 12" (305mm) horizontal

clearance between combustible material and the back edge of the range above the cooking surface, a

THERMADOR® Low Back or High Shelf must be installed (see Figure 2). When clearance to combustible material is over 12" (305mm), the supplied THER-

MADOR® Flush Island Trim may be used. Figure 2 indicates the space required for each type of backguard.

• A 5” (127mm) minimum clearance is needed when the range is installed beside a combustible side wall.

• Always keep appliance area clear from combustible materials, gasoline and other flammable vapors and liquids.

• Do not obstruct the flow of combustion and ventilation air to the unit.



As defined in the “National Fuel Gas Code” (ANSI

Z223.1 / NFPA 54, Current Edition).

Note:

The maximum depth of overhead cabinets installed on either side of the hood is 13" (330mm).

A 36” (914mm) minimum clearance is required between the cooking surface of the range and the bottom of an unprotected cabinet. A 30” (762mm) clearance can be used when the bottom of the wood or metal cabinet is protected by not less than 1/4” (6mm) of a flame retardant material covered with not less than No. 28 MSG sheet steel, 0.015” (0.38 mm) thick stainless steel, 0.024” (0.61 mm) aluminum, or 0.020” (0.51 mm) thick copper.

Flame retardant materials bare the following mark:

UNDERWRITERS LABORATORIES INC. CLASSIFIED MINERAL AND FIBER BOARDS SURFACE BURNING CHARACTERISTICS

followed by the flame spread and smoke ratings. These designations are shown as “FHC (FIame Spread/Smoke Developed).” Materials with “O” flame spread ratings are flame retardant. Local codes may allow other flame spread ratings. It is the responsibility of the installer to ensure installation is in accordance with these ratings.

CAUTION:

Do not install the range such that the oven door is flush with the cabinet face. A flush installation could result in damage to the cabinets due to exposure to high heat.

English 4

18” (457mm)

minimum

For 36” Ranges {36” (914mm) or 42” (1067mm) Wide Hood {42” (1067mm) or 48” (1219mm) for Island

For 48” Ranges {48” (1219mm) 54” (1372mm), or 60” (1524mm) Wide Hood {54” (1372mm) for Island

30” (762mm) min. from bottom of Overhead Hood to cooking surface. 36” (914mm) min. If hood contains combustible materials.

36” Range - 36” (914mm)

48” Range - 48” (1219mm)

Min. distance between overhead cabinets of combustible material

13” (330mm) Max Cabinet

Depth

Range width

36” (914mm) or 48” (1219mm)

5” (127mm) min. to combustible

sidewall

material

(both sides).

CAUTION!

See Figure 2 36” (914mm) Min.

to combustible material from cooking Surface

*357/8” (911mm) Min. range height

with leveling legs fully retracted.

*363/4” (933mm) Max range height

with leveling legs fully extended.

For Electrical & Gas Supply zones, see Figure 3. Zone sizes & positions differ according to model.

Gas

Zone

as defined in the “National Fuel Gas Code” ANSI Z223.1,

Current Edition). *The range height is adjustable. The level of the range top must be at the same level or above the countertop level.

Electrical

Zone

FIGURE 1: CABINET CLEARANCES

English 5

36” (914mm) Min to combustible materials

36 3/4” Max (933mm)

/8” Min (911mm)

Installation with Low Back or High Shelf

” (797mm)

” (737mm)

High Shelf

minimum

recess depth

3” (76mm)

12” (306mm)

Low Back

Guard

” (638mm)

Combustible Materials

22” (559mm)

12”

(305mm)



As defined in the

“National Fuel Gas Code” (ANSI Z223.1, Current Edition).

36” (914mm) min

to combustible

materials

/4” Max (933mm)

/8” Min (911mm)

281/2” (

723mm

)

483/4” (1238mm)

Installation with Included Flush Island Trim

12” (305mm) Min to Combustible material with

Flush Island

Flush Island Trim

Trim

Combustible Materials

Note: For Flush Island Trim installations, counter surface should have a cantilever edge meeting the back section of the Flush Island Trim accessory.

Cantilever

Note: If an inner wall is used under the cantilever counter top, there should be a 1/8” (3mm) gap from the rear of the range to the inner wall.

English 6

FIGURE 2: SIDE VIEW OF CLEARANCES

Gas and Electric Supply Zones:

Model A B C D

36” (913mm)

48” (1219mm)

10” (254mm)

/8” (232mm) 73/8” (187mm) 73/8” (187mm) 91/8” (232mm)

/8” (587mm)

7” (178mm) 7” (587mm)

3” (76mm)

36” (913mm)

48” (1219mm)

77/8” (200mm)

2” (51mm)

Notice:

• If not already present, install gas shut-off valve in an

easily accessible location.

• Make sure all users know the location of the gas

shut-off valve and how to shut the gas supply off to the range.

• Any opening in the wall behind the appliance and any

opening in the floor under the appliance must be sealed.

The gas ranges may be connected to the power supply with power cord (supplied with the range) or by hard-wiring to the power supply. It is the responsibility of the installer to provide the proper wiring components (cord or conduit and wires) and complete the gas connection as dictated by local codes and ordinances, and/or the National Electric Code. The units must be properly grounded. Refer to “Step 7: Electrical Requirements, Connection & Grounding” on page 16.

FIGURE 3: GAS & ELECTRICAL SUPPLY LOCATIONS

The range must be connected only to the type of gas for which it is certified. If the range is to be connected to

propane gas, ensure that the propane gas supply tank is equipped with its own high pressure regulator in addition to the pressure regulator supplied with the range (see “Step 6: Gas Requirements and Hookup” on page 14).

Note:

The range is designed for nearly-flush installation to the back wall. For a successful installation, it may be necessary to reposition the gas-supply line and electrical cord as the range is pushed back to its final position. It is suggested that this may be accomplished by carefully pulling on a rope or twine looped around the gas or electrical supply line which is pulled from beneath the range and out the front as the range is pushed back into its final position.

English 7

Important:

The cord supplied with the gas ranges having an electric griddle requires a NEMA 5-20 receptacle, shown here. Local codes may require a different wiring method.

PLUG

NEMA 5-20 RECEPTACLE

Electrical Supply

Installation of the range must be planned so that the roughin of the junction box for the receptacle or conduit connection will allow maximum clearance to the rear of the unit.

Step 3: Unpacking and Moving the Range

CAUTION:

The unit is heavy and should be handled accordingly. Proper safety equipment such as gloves and adequate manpower of at least two people must be used in moving the range to avoid injury and to avoid damage to the unit or the floor. Rings, watches, and any other loose items that may damage the unit or otherwise might become entangled with the unit should be removed.

Hidden surfaces may have sharp edges. Use caution when reaching behind or under appliance.

The range has an approximate shipping weight as shown in “Chart A”. The grates, griddle plate, burner caps, and oven

racks must be removed to facilitate handling. Do not

remove the griddle element and tray assembly.

To minimize binding when the unit is connected to the receptacle or junction box, orient the receptacle or conduit connector, and slide back into position.

Important:

For all gas range models with an electric griddle, a dedicated 20 Amp service is required for proper operation.

2” (51mm) max when plugged in

Power Cord & Receptacle

FIGURE 4: WALL CONNECTION

1. Remove the outer carton and packing materials from the shipping pallet but leave the adhesive-backed foam layer over brushed-metal surfaces, to protect finish from scratches, until the range is installed in its final position.

2. Remove the door(s) (see “Step 4: Door Removal and

Reinstallation” on page 10). This will create an estimated reduction in the weight as shown in “Chart A” and allow the range to pass through 30" (762mm) doorways (see clearances shown on page 6).

Chart A

Shipping Weight 420 lbs

Weight without packing materials

Without door(s), burner caps, and oven racks

36"

Range

(191 kg)

360 lbs

(163 kg)

260 lbs

(118 kg)

48"

Range

590 lbs

(268 kg)

530 lbs

(240 kg)

390 lbs

(177 kg)

Caution

DO NOT lift the range by the oven door's handle, as this may damage the door hinges and cause the door to fit incorrectly.

English 8

Remove all tape and packaging before using the appliance. Please recycle the packaging material

as all THERMADOR® appliance packaging material is recyclable. Never allow children to play with packaging material.

3. All ranges are held to the pallet by (4) bolts through a wood block center (Figure 5). The two front pallet bolts are accessible only after removing the Door Trim located beneath the doors.

• The Door Trim is removed by loosening the 2 screws attaching it to the range and sliding it up and off the screws.

Loosen Screws

Door Trim

• Due to the weight, a furniture dolly with soft wheels or an air lift should be used to move this unit. The weight must be supported uniformly across the bottom (see Figure 6).

• After transporting the range by dolly close to its final location, the range can be tipped back and supported on the rear casters while the dolly is carefully removed.

• Complete “Step 5: Installing Anti-Tip Device”, “Step 6: Gas Requirements and Hookup”, “Step 7: Electrical Requirements, Connection & Grounding”, and “Step 8: Backguard Installation (optional)” before the range is placed in its final position.

• Use the casters to assist with the installation near to its

final location. THE FLOOR UNDER THE LEGS

SHOULD BE PROTECTED BEFORE PUSHING THE UNIT INTO POSITION.

Wood Packing Blocks

Pallet Bolts

FIGURE 5: DOOR TRIM, PACKING BLOCKS, & PALLET BOLTS

4. After removing the pallet bolts using (2) 1/2” (13mm) wrenches (one to hold bolt at the bottom while the other is loosening the nut at the top) and discarding the wood packing block inserts, the range may be carefully tilted back on the (2) casters (see Figure 19 on

page 23) and removed from the pallet. Use additional help as required to remove from pallet.

Range must be uniformly

supported by

braces

provided on

bottom of

range.

” (578mm)

FIGURE 6: FURNITURE DOLLY POSITIONING

English 9

Step 4: Door Removal and Reinstallation

CAUTION:

USE CAUTION WHEN REMOVING THE DOOR. THE DOOR IS VERY HEAVY.

Make sure oven is cool and power to the oven has been turned off before removing the door. Failure to do so could result in electrical shock or burns.

The oven door is heavy and fragile. Use both hands to remove or replace the door.

Failure to grasp the oven door firmly and properly could result in personal injury and product damage.

With the door off, never release the levers and try to close the hinges. Without the weight of the door, the powerful springs will snap the hinges closed with great force.

To Remove the Oven Door:

1. Open the door fully and use a screwdriver to carefully pry the hinge clips away from the hinge slots (Photo A).

2. Flip the hinge clip toward you (Photo B).

3. Close the door until it stops against the hinge clips. The open hinge clips will hold the door open at a slight angle.

4. Grasp the door firmly on the ends of the door handle, and lift the door up. (There will be some spring resistance to overcome.) When the door is lifted sufficient to clear the hinge hooks, the door can be pulled straight out (Photo C). Place the door in a safe and stable location.

Photo A

Photo B

English 10

Photo C

To Reinstall the Oven Door:

To Check Door Fit and Operation:

1. Position the door at a sharp angle (see Figure 7) and insert the hinges centered evenly into the hinge slots. The hinges will securely hook into the slots when properly installed. Do not force, bend, or twist the door.

• Tip: Rest the door on your foot while using your leg

for stability.

2. Open the door fully and use a screwdriver to push the hinge clips all the way into the hinge slots (toward the oven) until they meet the hinge. Be careful not to scratch the range during this process.

23°

1. Open and close the door slowly to test the movement and the fit of the door to the oven cavity. Do not force the door to open or close. If the door is properly installed, it should move smoothly and rest straight on the front of the range when closed.

2. If the door does not operate correctly, verify that the hinges are properly seated into the hinge slots, and that the hinge clips are fully engaged into the slots.

3. If door or handle appears slightly tilted, you may adjust the hinge receiver by rotating the large Torx-head screw located directly above the hinge receiver with a T-20 Torx driver. Turn adjustment screw until door is aligned (Photo D).

Turn this

screw to adjust door alignment

FIGURE 7: APPROXIMATE DOOR ANGLE FOR REMOVAL

Photo D

English 11

Step 5: Installing Anti-Tip Device

WARNING — RANGE TIPPING HAZARD:

• All ranges can tip and injury can result. To

prevent accidental tipping of the range, attach it to the floor by installing the Anti-Tip Device supplied.

• A risk of tip-over may exist if the appliance is not installed in accordance with these instructions. For all ranges an anti-tip device must be installed as per these instructions.

• If the range is pulled away from the wall for cleaning, service or for any other reason, ensure that the Anti-Tip Device is properly reengaged when the range is pushed back against the wall. In the event of abnormal usage (such as a person standing, sitting, or leaning on an open door), failure to take this precaution can result in tipping of the range. Personal injury might result from spilled hot liquids or from the range itself.

WARNING — ELECTRICAL SHOCK HAZARD:

• Use extreme caution when drilling holes into

the wall or floor as there may be concealed electrical wires.

• Identify the electrical circuits that could be

affected by the installation of the Anti-Tip Device, then turn off power to these circuits.

Tools Needed for Installation of Anti-Tip Device:

• Screwdriver, Phillips

• Drill, electric or hand

• Measuring tape or ruler

• 1/8” (3.175mm) drill bit (wood or metal wall or floor)

• 3/16” (4.76mm) carbide-tipped masonry drill bit (concrete or concrete block wall or floor)

• 3/16” (4.76mm) anchors, drywall or concrete, 4 each (not required if mounting bracket is being attached to solid wood or metal)

• Hammer

• Pencil or other marker

WARNING

--A child or adult can tip the range and be killed.

--Verify the anti-tip device has been properly installed and engaged as per installation instructions.

--Ensure the anti-tip device is re-engaged when the range is moved.

--Do not operate the range without the anti-tip device in place and engaged.

--Failure to do so can result in death or serious burns to children or adults.

--See further Installation Instructions.

• Failure to follow these instructions may result in electrical shock or other personal injury.

ATTENTION — PROPERTY DAMAGE:

• Contact a qualified installer or contractor to determine the proper method for drilling holes through the wall or floor material (such as ceramic tile, hardwood, etc.)

• Do not slide the range across an unprotected floor.

• Failure to follow these instructions may result in damage to wall or floor coverings.

THERMADOR

Service Part No.

415078 4

655322 1

Qty Description

Screw, Phillips,

#10 x 1

” (38.1mm)

Anti-Tip Bracket,

Floor-Mounted

English 12

Important Installation Information:

• The anti-tip bracket may be attached to a solid wood cabinet having a minimum wall thickness of 3/4” (19mm).

• The thickness of the wall or floor may require use of longer screws, available at your local hardware store.

• Use appropriate anchors when fastening the mounting bracket to any material other than hard-wood or metal.

• In all cases, at least (2) of the bracket mounting screws must firmly fasten the anti-tip bracket to the floor, and (2) of the mounting screws (or drywall anchors) must firmly fasten the anti-tip bracket to the rear wall (see Figure 8 and Figure 9).

3”

(76mm)

• For walls or floors composed of drywall, sheetrock or other soft materials, drill 3/16” (4.76mm)

holes to a minimum depth of 1 plastic anchors into each of the holes using a

hammer.

• For walls or floors composed of concrete or concrete block, drill 3/16” (4.76mm) holes to a

minimum depth of 13/4” (44mm), then tap concrete anchors into each of the holes using a hammer.

• For walls or floors having ceramic tile covering,

drill 3/16” (4.76mm) holes through the tile only, then drill into the material behind the tile as indicated immediately above.

• Place bracket on floor near the center of where the unit is to be finally located (shown in Figure 8).

• If the range is moved to a new location, the Anti-Tip Device must be reinstalled.

2. Secure bracket into the wall stud and to the floor using the screws provided.

/4” (44mm), then tap

3. Later, when the unit is installed, the adjustable legs will

allow the cast base to slide under the bracket hook, stabilizing the unit.

FIGURE 8: ANTI-TIP BRACKET MOUNTING LOCATION

Mounting the Anti-Tip Bracket

1. Prepare holes at fastener locations as identified below:

• For walls, wall studs, or floors composed of solid

wood or metal, drill 1/8” (3.17mm) pilot holes.

FIGURE 9: ANTI-TIP BRACKET

English 13

Step 6: Gas Requirements and Hookup

Verify the type of gas being used at the installation site. As shipped from the factory, units are configured for use with only natural gas or propane (LP) gas. Make certain the range matches the type of gas available at this location. These ranges are NOT convertible between different types of gas.

For installation of the appliance at high altitude, please consult your local gas company for their recommendation of the correct orifice sizes and any other necessary adjustments that will provide proper gas combustion at specified altitudes.

CAUTION:

When connecting unit to propane gas, make certain the propane gas tank is equipped with its own high pressure regulator in addition to the pressure regulator supplied with the appliance. The pressure of the gas supplied to the appliance regulator must not exceed 14" water column (34.9 mb).

NATURAL GAS REQUIREMENTS:

Inlet Connection: 3/4” (19mm) NPT external

1/2” (12.7mm) NPT internal (Minimum 3/4” dia. flex line.)

Hook Up

The gas supply connections shall be made by a competent technician and in accordance with local codes or ordinances. In the absence of a local code, the installation must conform to the National Fuel Gas Code ANSI Z223.1/ NFPA54- current issue.

A manual gas shut-off valve must be installed external to the appliance, in a location accessible from the front, for the purpose of shutting off the gas supply. The supply line must not interfere with the back of the unit. Make sure the gas supply is turned off at the manual shut-off valve before connecting the appliance.

The range is supplied with its own pressure regulator that has been permanently mounted inside the range.

Supply Pressure: 6" min. to 14" max. water column.

(14.9 to 34.9 mb)

Manifold Pressure: 5" water column (12.5 mb)

PROPANE GAS REQUIREMENTS:

Inlet Connection: 3/4” (19mm) NPT external

1/2” (12.7mm) NPT internal (Minimum 3/4” dia. flex line.)

Supply Pressure: 11" min. to 14" max. water col-

umn. (27.4 mb to 34.9 mb)

Manifold Pressure: 10" water column (24.9 mb)

WARNING:

Do not remove the back cover of the range. It is for an authorized servicer access only.

Gas Line Connection

FIGURE 10: MANIFOLD GAS LINE CONNECTION

• Use 3/4” (19mm) flex line to connect between the gas supply and the appliance inlet pipe, which exits at the rear, lower right of the appliance. The appliance pipe connection has a 3/4” (19mm) NPT external thread and a 1/2” (13mm) NPT internal thread (see Figure 10). Use caution to avoid crimping the 3/4” (19mm) flex line when making bends. Suggested length of the flex line is 48” (1219mm); however, check local codes for requirements before installation.

English 14

• Always use pipe sealing compound or Teflon® tape on the pipe threads, and be careful not to apply excessive force when tightening the fittings.

• Leak testing of the appliance shall be in accordance with the following instructions.

• Turn on gas and check supply line connections for

leaks using a soap and water solution.

• Bubbles forming indicate a gas leak. Repair all

leaks immediately after finding them.

Do not attempt any adjustment of the pressure regulator.

CAUTION:

The appliance must be isolated from the gas supply piping system by closing its individual manual shut-off valve during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (3.5kPa.).

WARNING:

Do not use a flame of any kind to check for gas leaks.

Installer is responsible for ensuring that the installation, gas connections, and grounding comply with all applicable local codes.

The appliance and its individual shut off valve must be disconnected from the gas supply piping system during any pressure testing of the system at test pressures in excess of 1/2 psig (3.5kPa.).

When checking the manifold gas pressure, the inlet pressure to the regulator should be at least 6.0" W.C. (14.9 mb) for natural gas or 11.0" W.C. (27.4 mb) for propane.

English 15

Step 7: Electrical Requirements, Connection & Grounding

Chart B: Electrical Supply Circuit Requirements

MODEL

TYPE

36" 120 VAC 15 Amps 60 Hz. Single

36" with Griddle 120 VAC 20 Amps 60 Hz. Single

48" with Griddle 120 VAC 20 Amps 60 Hz. Single

• Before installing, turn power OFF at the service panel. Lock service panel to prevent power from being turned on accidentally.

• A neutral supply wire must be provided from the power source (breaker/fuse panel) because critical range components, including the surface burner spark reignition modules, require 120 VAC to operate safely and properly.

VOLTAGE

CURRENT

RATING

• Observe all governing codes and ordinances when grounding. In the absence of these codes or ordinances observe National Electrical Code ANSI/ NFPA No. 70 current issue.

• Electric wiring diagrams and schematics are attached behind the door trim of the range, for access by a qualified service technician (see Figure 5 on page 9).

FREQUENCY PHASE

Important:

WARNING:

An improper 120 VAC power supply will cause malfunction, damage to this appliance, and possibly create a condition of shock hazard.

• If the correct power supply circuit is not provided, it is the responsibility and obligation of the installer and user to have proper power supply connected. This must be accomplished in accordance with all applicable local codes and ordinances by a qualified electrician. In the absence of local codes and ordinances, the power supply connection shall be in accordance with the National Electrical Code.

For all gas ranges with electric griddle, dedicated 20 AMP service is required for proper operation. Before you plug in an electrical cord, be sure all controls are in the OFF position.

For appliances equipped with a cord and plug, do not cut or remove the ground prong. It must be plugged into a matching grounding type receptacle to avoid electrical shock. If there is any doubt as to whether the wall receptacle is properly grounded, the customer should have it checked by a qualified electrician.

Installer — show the owner the location of the circuit

breaker or fuse. Mark it for easy reference.

English 16

Step 8: Backguard Installation (optional)

Installation methods will vary upon need. Before you begin read these instructions carefully. Observe all local codes and ordinances.

1. Locate and lightly mark wall studs.

WARNING:

To reduce the risk of fire or injury to persons, check to make sure all packaging has been removed from accessory devices before use.

Backsplash Installation

(PA [30,36, 48] JBS)

The backsplash must be installed prior to installing an overhead hood given that the hood shell covers the top

mounting screws of the backsplash.

Parts Included Tools Needed

(10) 1” (25.4mm) screws

Phillips screwdriver or drill

• Wall studs are usually installed with a 16” or 24” (406mm or 1372mm) space on center.

2. The height of the hood will determine the height of the

top edge of the backsplash. The backsplash should be mounted so that the bottom rear edge of the hood over-

laps the backsplash 1

3. Per each wall stud, use (2) of the provided screws to

secure both the top and bottom of the backsplash (see Figure 11).

• Due to variable wall stud widths and varying backsplash widths, in some cases only one wall stud may be found at the mounting location.

4. Remove protective plastic.

(760mm, 913mm, 1218mm)

/2” (38mm).

30”, 36”, 48”

(1) Backsplash Tape measure

(1) Installation Guide Pencil

• To protect against scratches, leave protective film on backsplash until after installation is complete.

• If range is already installed, refer to the manufacture’s instructions to disconnect gas and power supplies. Move range forward to gain access to rear of unit.

42” (1070mm)

all Studs

Space screws evenly across top & bottom

Figure 11: Backsplash Installation

English 17

Installing a Backsplash with a Keep Hot Shelf

1. Locate wall studs.

• Wall studs are usually installed with a 16” (406mm) or 24” (1372mm) space on center.

2. The height of the hood will determine the height of the top edge of the backsplash. The backsplash should be mounted so that the bottom rear edge of the Keep Hot

Shelf overlaps the backsplash 11/2” (38mm).

3. At the locations indicated in Figure 13, mount the lower shelf brackets included with the Keep Hot Shelf through the Backsplash and into the wall studs.

• Due to variable wall stud widths and varying backsplash widths, in some cases, only one wall stud may be found at the mounting location.

4. Remove backsplash protective covering.

5. Start with the Keep Hot Shelf Installation.

Figure 12: Backsplash with a Keep Hot Shelf

A hood can be installed first if the Backsplash is to be installed with a Keep Hot Shelf given that the Keep Hot Shelf covers the top mounting screws of the Back-

splash (Figure 12).

• To protect against scratches, leave protective film on the backsplash until after installation is complete.

• If range is already installed, refer to the manufacture’s instructions to disconnect gas and power supplies. Move range forward to gain access to rear of unit.

Lower Shelf Brackets

Included With Keep Hot Shelf

Figure 13: Backsplash with a Keep Hot Shelf

English 18

Keep Hot Shelf

(KHS [30,36,42,48] QS)

5/8”

(16mm)

Items Included

(352mm)

Edge will slide

30”, 36”, 42”, 48”

(762, 914, 1067, 1219mm)

op Rack

beneath hood

Folds Up

Clip (x2)

” (257mm)

Bottom Rack

”

Clip (x4)

Keep Hot

Rack (x2)

/2”

(343mm)

Figure 14: Keep Hot Shelf

Tools Needed

(12) 1” (25.4mm) screws

(4) 1/2” (12.7mm) screws

(4) U-Nuts

(2) Top shelf brackets

(4) Lower shelf brackets

(2) Keep hot racks

(1) Keep hot shelf backsplash

(1) Installation guide & template

Tape measure

Phillips screwdriver or drill

Painter’s Tape

Sharp knife or scissors

Pencil

English 19

1. Tape the templates included with the Keep Hot Shelf to the wall accordingly:

• Tape the sheet titled Left Hand Template to bottom and left end of hood. Align the bottom line of hood with the top line of the template.

• Tape the sheet titled Right Hand Template to bottom and right end of hood. Align the bottom line of hood with the top line of the template.

• Tape the sheet titled Installation Instruction so that the arrow at the top of the template aligns with hood centerline. Align the bottom line of the hood with the top line of the template.

• Left to right sides of the template must be equal to length of shelf.

2. Mount the (2) top shelf brackets and the (3) lower shelf brackets at the locations outlined on the templates. Secure with the (10) 1” (25.4mm) screws provided.

3. Cut template out from around the brackets and remove from the wall. Do not discard template before the Keep Hot Shelf is completely installed.

4. Insert the (3) U-Nuts onto the (3) lower shelf brackets.

5. Install the wall plate by setting the corner notches (back of wall plate) atop the (2) top shelf brackets. Slide the shelf upwards until the bottom engages with the (3) lower brackets (Figure 15).

Upper shelf bracket (x2)

Lower shelf bracket (x4)

Figure 15: 48” Back of Wall Plate

Notches (x2)

6. Check if the top is properly secured by pulling the top section of the shelf from the wall.

7. Secure to bottom of shelf with the (3) 1/2” (12.7mm) screws provided.

For 48” Keep Hot Shelf

Follow steps 1-6 except use (4) lower brackets which must be spaced equally 15” (381mm) center-to-center.

English 20

Backguard Installation

PRG366JG PRL366JG PRG364JDG PRL364JDG PRG486JDG PRL486JDG

WARNING:

To reduce the risk of fire or injury to persons, check to make sure all packaging has been removed from accessory devices before use.

WARNING:

Fingers or hands could get pinched when installing the backguard. Severe injury could result. Use extreme caution and wear thick protective gloves to avoid potential laceration to finger or hand while sliding the backguard down onto the range.

Pro Grand Pro Grand Pro Grand Pro Grand Pro Grand Pro Grand

AVAILABLE FOR THESE MODELS:

36" Gas Range 6 Burner

36" Gas Range 6 Burner - LP

36" Gas Range 4 Burner Griddle

36" Gas Range 4 Burner Griddle - LP

48" Gas Range 6 Burner Griddle

48" Gas Range 6 Burner Griddle - LP

Note: If a backsplash is to be used in addition to a back-

guard, install the backsplash first and the backguard second before sliding range into place.

High Shelf Parts Included

(1) High Shelf top panel

(1) High Shelf front panel

CAUTION:

The High Shelf can get very hot! DO NOT place the following items on top of the High Shelf:

• plastics or containers that can melt

• flammable items

• a total load over 30 pounds (13.6kg)

High Shelf

Low Back

(13) T-20 Torx Stainless screws (16 or 14) T-20 Torx drill point screws

(1) Installation Guide

Low Back Parts Included

(1) Low Back panel

(9 or 8) T-20 Torx stainless screws (8 or 6) T-20 Torx drill point screws

(1) Installation Guide

Tools Needed

T-20 Torx head screwdriver or drill

Figure 16: High Shelf & Low Back Front View

Protective Work Gloves

English 21

Backguard Kit Model Numbers

Model 36” 48”

Low Back PA36JLBG PA48JLBG

High Shelf PA36JHSG PA48JHSG

Backguard Installation

Mounts inside side panel flange

Flush Island Trim

The backguard must be attached before sliding the range into the final installed position. When there is less than a 12" (305mm) horizontal clearance between combustible surfaces ∆ and the back edge of the range above the cook-

ing surface, a THERMADOR® Low Back or High Shelf must be purchased separately and installed. When clearance to combustible surfaces ∆ is over 12" (305mm) or for

island installations, the supplied THERMADOR® Flush Island Trim may be used.

Included on Range

High Shelf Assembly

(5x) screws along the top

(12x) screws along the back

Figure 17: Backguard Rear View

1. Remove protective plastic.

2. Slide the shelf onto the backguard channel.

3. Install the included (5) stainless screws along the topside of shelf and (8) stainless screws into the back of the shelf.

4. Begin with Backguard Installation.

High Shelf

Low Back

Mounts inside side panel flange

Flush Island Trim

(Included with range)

Mounts inside back panel flange

Figure 18: Backguard Installation

1. Remove protective plastic.

2. Depending on model, remove the (3) or (4) T-20 Torx stainless screws in the front face of the included Flush Island Trim, the (4) drill point screws securing the trim to the side panels, and the (2) or (4) drill point screws securing the piece to the back panel. Lift up to fully remove.

3. Align the back panel of the new accessory with the flanges on the range side panels right and left rear corners. The backguard is inserted inside the guide channels on the back of the range.

4. Make sure the backguard’s front face is outside the flange on the front side of the range.

5. Re-install screws in the new backguard’s front and back panels.

6. Re-install (4) drill point screws to secure the backguard’s back panel to the side panels on the back of the range.

English 22

Step 9: Placing and Leveling the Range

CAUTION:

The top edges of the range’s side panels must be on the same or higher level as the adjacent countertop. If the range is operated while at a lower height relative to the adjacent cabinet, the cabinet could be exposed to excessive temperatures, causing damage to the cabinet and countertop (see Figure 20 on page 24).

For proper performance, the range must be level. This is

especially important for all products that have the griddle feature. Priority should be placed on ensuring that the oven cavities are also level for optimum cooking performance.

Note: It is assumed that the countertop adjacent to the

range has been properly leveled.

• Each range has a pair of casters adjacent to the rear legs (see Figure 19). The casters make moving the range easier by slightly lifting the front and allowing the casters to glide the range back towards its installed position.

• The range has (4) leveling legs that are threaded into the cast aluminum base structure. The range is leveled by rotating the legs using an 12” (305mm) adjustable wrench on the flat sides of each foot.

• It is suggested to measure the counter top heights

first with a tape measure and adding an additional 1/16” - 1/8” (2-3mm), then adjusting the legs accordingly prior to pushing the range back to its final location.

• Progression of the height adjustments should be alternated proportionally between the four legs, until the top edges of the range’s side panels are close to matching the countertop height.

• Final height adjustments of the two rear legs take place before moving the range into its installed position in the cabinet.

Caster Locations

FIGURE 19: CASTOR LOCATIONS

• As the range is moved into its final, installed position, verify that the “hook” on the Anti-Tip Bracket is in a position to engage the back edge of the cast base (see “Step 5: Installing Anti-Tip Device” on page 12). This can be verified by viewing through the opening near the floor.

• With the range in the installed position, the final height adjustments are made to the two front legs to ensure proper alignment to the countertop.

English 23

CAUTION! DO NOT operate range if sides are lower than the adjacent cabinet.

This may damage the cabinet and countertop due to excessive temperatures.

CORRECT! Leveling legs should be adjusted so that the range

sides are at the same or higher level as the adjacent cabinet.

Leveling legs can be adjusted

by using an adjustable wrench

on the flats of the legs.

English 24

FIGURE 20: ADJUSTING THE HEIGHT OF THE RANGE

Installing the Leg Covers

1. Remove plastic coverings of the stainless steel ‘sleeves’.

2. Place the smaller ‘sleeve’, with cutouts facing up, inside the larger sleeve with the openings of both stacked and facing the back (Figure 21).

3. Beneath the range, wrap the mated pieces around the leg.

4. Slide the outer sleeve up. The mating part has dimples (that you cannot see) for which the holes of the larger sleeve should seize. You should feel a definitive click, letting you know that the apparatus has been mounted to the unit (Figure 22).

5. Repeat for all visible legs.

After the range is properly leveled and the leg covers have been installed, replace the door trim and reinstall the Oven Door (“Step 4: Door Removal and Reinstallation” on page 10 for door re-installation).

FIGURE 22: LEG COVERS INSTALLED

FIGURE 21: LEG COVERS

Griddle Tilt Adjustment (Not on all models)

Check the griddle adjustment by pouring two tablespoons of water on the back of the griddle plate. The water should slowly roll into the grease tray. If not, adjust the (2) screws under the back of the griddle plate. Start with one half turn counter-clockwise of the screws. Further adjustment should be made by one-quarter turn until water slowly flows into the grease tray.

Ensure that the burner caps are correctly seated on the burner bases of the range's cooktop.

English 25

Toe Kick Panel (optional)

(PA [36,48] JTKG)

Toe Kick Parts Included

(1) Toe Kick panel

(4) T-20 Torx drill point screws

(1) Installation Guide

Tools Needed

T-20 Torx head screwdriver or drill

Protective Work Gloves

1. Remove the leg covers by sliding the top, outer sleeve of the leg covers off the extruded dimples of the cast aluminum base (see Figure 21 on page 25).

2. Remove protective plastic covering from the Toe Kick Panel.

3. Beneath the range, with the holes and flange facing up, wrap the Toe Kick Panel around the cast aluminum base.

4. The mating part has extruded dimples on both sides for which the holes of the Toe Kick Panel should seize. You should feel a definitive snap, letting you know that the part has been installed.

5. Mount the Toe Kick Panel on both sides of the unit into the extruded dimples using the (4) T-20 Torx drill point screws provided.

Mounting hole locations (x2)

Figure 23: Toe Kick Panel Installation

English 26

Step 10: Burner Test and Adjustment

Install any loose components, such as burner caps and grates that may have been removed earlier. Be certain that burner caps seat properly into the burner bases. Before testing operation of the appliance, verify that the unit and the gas supply have been carefully checked for leaks and that the unit has been connected to the electrical power supply. Turn the gas shut-off valve to the open position.

Test Rangetop Burners

Test Burner Ignition. Select a rangetop burner knob.

Push in and turn counterclockwise to HI. The ignitor/spark module will produce a clicking sound. Once the air has been purged from the supply lines, the burner should light within four seconds.

Test Flame: High Setting. Turn burner on to HI. See

Figure 24 for appropriate flame characteristics.

If any of the rangetop burners continue to burn mostly or completely yellow, verify that the burner cap is positioned properly on the burner base, then retest. If flame

characteristics do not improve, call THERMADOR

Test Flame: Simmer Setting. Turn burner on to SIM.

Verify that the flame travels completely around the burner. This is know as “carry over”. There should be a flame at each burner port and there should be no air gap between the flame and the burner. If any burners do not “carry over,”

call THERMADOR®.

Four rangetop burners, (2) on the left side and (2) on the

right, feature XLO® setting that causes the flame to cycle

on and off when the knob is set to the XLO® range. This is normal operation.

Repeat these Ignition and Flame Test procedures for each rangetop burner.

Yellow Flames:

Further adjustment is required.

Yellow Tips on Outer Cones:

Normal for LP Gas.

Soft Blue Flames:

Normal for Natural Gas.

If the flame is completely or mostly yellow, verify that the regulator is set for the correct fuel. After adjustment, retest.

Some orange-colored streaking is normal during the initial start-up.

Allow unit to operate 4-5 minutes and re-evaluate before making adjustments.

FIGURE 24: FLAME CHARACTERISTICS

When Flame is Properly Adjusted:

• There should be a flame at each burner port.

• There should be no air gap between the flame and burner port.

English 27

The gas oven(s) uses a tube-style burner that has an air shutter which allows adjustment to the amount of primary air inside the burner tube. Air shutters of tube-style burners are pre-adjusted at the factory, and usually do not require readjustment except under rare conditions such as installation at high altitude.

Test Oven Burners

Remove the oven bottom cover. Remove the (4) screws that attach the cover to the bottom of the oven, then lift the cover and angled baffle plate out to expose the U-shaped bake burner. The procedure to expose the bake burner in the small oven of the 48” range is the same.

Test Bake Burner Ignition

To test each oven, set the oven to BAKE at 350°F. After a short delay, the burner will ignite. The burner will stay lit until 350°F is reached and then shut off. From this point forward, the burner will cycle on and off to maintain the temperature.

Flame Adjustment (if necessary):

Tube-style gas burners used in THERMADOR® appliances have air shutter systems which are similar to the illustration in Figure 25, and can be adjusted using the following method (unless adjustment is not recommended). It is necessary to remove the burner from the appliance in order to perform air-shutter adjustments.

• Loosen shutter screw(s) and turn shutter to new

position.

• Adjust the shutter to more-closed position if the

flame is lifting or blowing, or is not carrying over. Adjust the shutter to more-open position if the flame is too yellow (Figure 25).

• Retighten the shutter screw(s).

• After adjustment, reinstall the burner and perform

flame evaluation. The air shutter must fit over the orifice hood for proper operation of the burner.

• Repeat procedure as needed until flame

characteristics are acceptable (see Figure 24 on page 27).

Test Bake Burner Flame

While the bake burner is lit inspect the flame. See Figure 24 on page 27 for proper flame characteristics. If the flame burns completely or mostly yellow, it is necessary to adjust the bake burner air shutter, see the Flame Adjustment procedure in the following section.

Test Broil Ignition

Set cooking mode to BROIL. The broil burners will ignite after 30-75 seconds.

Note:

The two infrared ceramic broil burners do not have air shutters, so no adjustment is provided.

Replace oven bottom cover. Slide cover into place and

reattach to bottom of oven cavity.

WARNING:

Burner adjustments must be performed by a qualified technician. Improper adjustments may cause harmful by-products or void the appliance's warranty.

Screw

More Open:

Less Yellow Flame

More Closed:

Less Blue Flame More Carryover Less Lifting or Blowing

FIGURE 25: AIR SHUTTER ADJUSTMENT (IF NECESSARY)

Call THERMADOR® if:

1. Any of the burners do not light.

2. The broil burner or bake burner flame goes out before the oven heats to the desired temperature.

3. Any of the burners continue to burn yellow.

Air

Shutter

Allow burners to cool before attempting to remove them!

English 28

Installer Final Check List

 Specified clearances maintained to cabinet surfaces.

 Unit level and leg covers have been installed

 Burner caps positioned properly on burner bases.

 All packaging material removed.

 Flush Island Trim or backguard attached according to

instructions.

 Door Trim reinstalled (see Figure 5 on page 9).

 The griddle plate is correctly positioned, tilted slightly,

water-test performed.

 Check door alignment and adjust if necessary.

Gas Supply

 Gas Connection: 3/4” (19mm) N.P.T. with a min. 3/4”

(19mm) diameter flex line.

 The appliance is connected only to the type of gas for

which it is certified for use.

 Manual gas shut off valve installed in an accessible

location (without requiring removal of range).

 Unit tested and free of gas leaks.

 If used on propane gas, verify that the propane gas

supply is equipped with its own high pressure regulator in addition to the pressure regulator supplied with the appliance.

 Owner is aware of location of the gas shut-off valve.

 Gas supply pressure does not exceed 14" W.C. (34.9

mb).

Electrical

 Receptacle with correct over-current protection is

provided for service cord connection.

 Proper ground connection.

 Owner is aware of location of the main circuit breaker.

 A NEMA 5-20, 120 VAC receptacle is used for gas

range models with electric griddle with 20 AMP overcurrent protection.

Operation

 Bezels centered on burner knobs, and knobs turn

freely.

 Each burner lights satisfactorily, both individually and

with other burners operating.

 Oven door hinges seated and hinge locks in proper

position. Oven handle and door is level and centered. Door opens and closes properly.

 Burner grates correctly positioned, level, and do not

rock.

 Flame characteristics checked on all burners, and air

shutter(s) on oven bake burner(s) properly adjusted (if necessary).

 INSTALLER: Write the model number and serial

number found on the Rating Label Plate in the USE

AND CARE MANUAL

the right side of the range between the oven cavity and side panel). Leave USE AND CARE MANUAL and the INSTALLATION MANUAL with the owner of the appliance.

on page 32 (plate is located on

To Clean and Protect Exterior Surfaces

The stainless steel surfaces may be cleaned by wiping with a damp soapy cloth, rinsing with clear water and drying with a soft cloth to avoid water marks. Any mild glass cleaner will remove fingerprints and smears.

For discolorations or deposits that persist, refer to the Use and Care Manual.

To polish and protect the stainless steel, use a cleaner/

polish such as Stainless Steel Magic®.

DO NOT allow deposits to remain for long periods of time.

DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere to the surface causing rust.

DO NOT allow salt solutions, disinfectants, bleaches or cleaning compounds to remain in contact with stainless steel for extended periods. Many of these compounds contain chemicals which could prove harmful. Rinse with water after exposure and wipe dry with a clean cloth.

English 29

Française Table des matières

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Informations importantes concernant l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Étape 1 : Exigences en matière de ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Étape 2 : Préparation des armoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Étape 3 : Déballage et manutention de la cuisinière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Étape 4 : Retrait et installation de la porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Étape 5 : Installation du dispositif anti-bascule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Étape 6 : Exigences relatives à l'approvisionnement en gaz et au raccordement . . . . . . . . 14

Étape 7 : Exigences relatives à l'alimentation électrique, au branchement et à la mise à la terre .16

Étape 8 : Installation du dosseret (optionnel). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Étape 9 : Mise en place et nivelage de la cuisinière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Étape 10 : Test et réglage des brûleurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Liste de vérification à l'intention de l'installateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Nettoyage et protection des surfaces externes. . . . . . . . . . . . . . . 29

Cet appareil électroménager de THERMADOR

fait par BSH Home Appliances Corporation

5551 McFadden Av. Huntington Beach, CA 92649

Des questions?

1-800-735-4328

est

www.thermador.com

Nous attendons de vos nouvelles!

CONSIGNES DE SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES

LISEZ ET CONSERVEZ CES INSTRUCTIONS

APPROUVÉ POUR TOUS LES APPAREILS RÉSIDENTIELS

POUR UTILISATION RÉSIDENTIELLE SEULEMENT

IMPORTANT : Conservez ces instructions pour

l’inspecteur de la société gazière de votre localité.

AVERTISSEMENT:

Si les directives du présent manuel ne sont pas respectées scrupuleusement, des incendies ou des décharges électriques pourraient être à l'origine de dommages matériels ou de blessures corporelles, ou même entraîner la mort.

INSTALLATEUR : Veuillez laisser ces instructions d’installation avec l’appareil pour le propriétaire.

PROPRIÉTAIRE : Veuillez conserver ces instructions pour consultation ultérieure.

AVERTISSEMENT :

Coupez l’électricité avant d’installer l’appareil. Avant de rétablir l’électricité, assurez-vous que toutes les commandes sont à la position OFF.

Important:

Les réglementations locales varient. L'installation, le branchement au gaz et la mise à la terre doivent être conformes à toutes les réglementations en vigueur.

AVERTISSEMENT:

Risque de

basculement!

Un enfant ou un adulte pourrait faire basculer l’appareil et perdre la vie. Assurez-vous que le dispositif anti-bascule a été convenablement installé et que la patte de l’appareil est retenue par le support lorsque vous remettez la cuisinière en place. Ne faites pas fonctionner l’appareil si le support antibascule n’est pas en place. La non-observation des

instructions du présent manuel peut entraîner la mort ou causer de graves brûlures à des enfants ou des adultes. Assurez-vous que le support anti-bascule est bien installé et dûment utilisé. Faites doucement basculer la cuisinière vers l’avant en la tirant par l’arrière pour vous assurer que la patte de l’appareil est bel et bien entrée dans le support anti-bascule et que l’appareil ne peut se renverser. La cuisinière ne devrait pas pouvoir bouger de plus d’un pouce (2,5 cm).

— N'entreposez pas et n'utilisez pas d'essence ou

d'autres produits inflammables à proximité de la cuisinière ou de tout autre appareil.

— SI VOUS DÉTECTEZ UNE ODEUR DE GAZ

• N'allumez aucun appareil.

• Ne touchez pas aux interrupteurs électriques.

• N'utilisez pas les téléphones du bâtiment où vous vous trouvez.

• Appelez immédiatement votre société gazière chez un voisin et suivez les instructions qu'elle vous donne.

• Si vous n'arrivez pas à contacter votre société gazière, appelez le service d'incendie.

— L'installation et les travaux d'entretien doivent

être réalisés par un installateur qualifié, un centre de réparation agréé ou une société gazière.

Pour les installations au Massachusetts :

1. L’installation doit être réalisée par un entrepreneur qualifié ou accrédité, un plombier ou un installateur de gaz qualifié ou autorisée par l’État, la province ou la région dans laquelle cet appareil est installé.

2. La vanne d’arrêt de gaz doit être pourvue d’une poignée en « T ».

3. La longueur du tuyau de gaz ne doit pas excéder 36 po (914 mm).

Note :

Cette cuisinière N’EST PAS conçue pour les maisons mobiles préfabriquées ni pour les véhicules récréatifs.

N’installez PAS cet appareil à l’extérieur.

Française 1

CONSIGNES D'INSTALLATION IMPORTANTES

Vérification du type de gaz

Vérifiez le type de gaz qui alimente l'endroit où vous installez l'appareil. Assurez-vous que l'appareil est branché au type de gaz pour lequel il est certifié. Toutes les cuisinières sont certifiées pour une utilisation au gaz naturel ou au gaz propane (LP). Assurez-vous que la cuisinière correspond au type de gaz disponible. Consultez la section " Étape 6 : Exigences relatives à l'approvisionnement en gaz et au raccordement " avant de procéder à l'installation.

Approvisionnement en gaz:

Gaz naturel - 6 po (14,9 mb) min. à 14 po (34,9 mb) max. de colonne d'eau Gaz propane - 11 po (27,4 mb) min. à 14 po (34,9 mb) max. de colonne d'eau

Alimentation électrique

Modèles de 36 po: 6 brûleurs - 120 VCA, 60 Hz, monophasé, circuit de 15 ampères 4 brûleurs avec plaque chauffante - 120 VCA, 60 Hz, monophasé, circuit de 20 ampères Modèles de 48 po: 6 brûleurs avec plaque chauffante 120 VCA, 60 Hz, monophasé, circuit de 20 ampères

Important:

Pour une installation en îlot ou toute autre installation où l’espace libre horizontal entre les matériaux combustibles et l’arrière de la cuisinière est de plus de 12 po (305 mm), une garniture d’îlot est fournie (consultez la Figure 2). Vous devez acheter séparément et installé dosseret bas ou une

étagère haute THERMADORmc lorsque l’espace libre horizontal est inférieur à 12 po (305 mm).

ATTENTION:

Lorsque vous branchez l'appareil au gaz propane, assurez-vous que le réservoir de gaz propane est muni de son propre mécanisme régulateur à haute pression en plus du régulateur à haute pression fourni avec l'appareil. La pression de gaz maximale de cet appareil ne devrait pas excéder 14,0 pouces (34,9 mb) de colonne d'eau entre le réservoir de propane et le régulateur à haute pression.

ATTENTION:

Cet appareil est conçu pour une utilisation culinaire. Pour des raisons de sécurité, ne l’utilisez jamais pour chauffer une pièce.

Vérifiez la réglementation locale en vigueur pour connaître la bonne méthode d'installation de l'appareil. Les réglementations locales varient. L'installation, le branchement électrique et la mise à la terre doivent respecter toutes les réglementations en vigueur. S'il n'y a pas de réglementation, l'appareil doit être installé conformément au code national américain actuel sur les gaz combustibles ANSI Z223.1/ NFPA 54 et au code national américain actuel de l'électricité ANSI/NFPA No 70. Au Canada, l'installation doit être conforme aux normes canadiennes CAN 1-B149.1 et CAN 1-B149.2 pour l'installation d'appareils fonctionnant au gaz, et/ou aux réglementations locales en vigueur.

AVERTISSEMENT:

Pour éviter tout risque de brûlure ou d'incendie, un dosseret de protection conçu spécialement pour cette cuisinière doit être installé avant son utilisation.

Consultez les « Numéros de modèle des dosserets » pour connaître les modèles de dosseret conçus pour cette cuisinière. Une fois le dosseret de protection approprié choisi, la cuisinière doit être installée adéquatement en respectant les espaces libres minimaux pour les surfaces combustibles, mentionnés à la section « Étape 2 : Préparation des armoires ».

Cet appareil est conforme à une ou à plusieurs des normes suivantes :

• UL 858 – norme visant la sécurité en matière de cuisinières électriques domestiques

• UL 923 – norme visant la sécurité en matière d’appareil de cuisson par micro-ondes

• UL 507 – norme visant la sécurité en matière de ventilateurs électriques

• ANSI Z21.1 – norme américaine régissant les appareils électroménagers de cuisson au gaz

• CAN/CSA-C22.2 No 113-10 – ventilateurs

• CAN/CSA-C22.2 No 61-08 – cuisinières domestiques

Il est de la responsabilité du propriétaire et de l’installateur de déterminer les exigences ou les normes supplémentaires pouvant s’appliquer à des installations particulières. Il est fortement recommandé d’installer une hotte de ventilation adaptée au-dessus de cet appareil (voir « Étape 1 : Exigences en matière de ventilation »). Puisque cet appareil peut dégager une forte chaleur, une attention particulière doit être portée aux travaux d’installation des conduits et de la hotte, lesquels doivent être conformes au code de construction local.

Française 2

ATTENTION:

Pour éliminer tout risque de brûlure ou d'incendie causé par la proximité de surfaces surchauffées, vous devriez éviter d'entreposer quoi que ce soit dans les armoires situées au-dessus de

l'appareil.

Outils requis

(2) clés de ½ po Mèche de 1/8 po

(3,17 mm) Mèche de 3/16 po (4,76 mm) Clé ajustable de 12 po Perceuse à main ou

électrique Tournevis plat et tournevis

Phillips Niveau Plate-forme à roulettes Tournevis Torx T-20 Gants de protection

Articles non inclus

Vis d’ancrage pour cloison sèche et béton

Corde/ficelle Tuyau souple de ¾ po (2) adaptateurs pour bride,

conformes à la norme NPT

Ruban à mesurer

Instrument de marquage

Composé/ruban pour

tuyau

(19 mm)

Étape 1 : Exigences en matière de ventilation

Il est fortement recommandé d’installer une hotte de ventilation appropriée au-dessus de la cuisinière. Une ventilation par aspiration descendante ne devrait pas être utilisée. Le tableau ci-dessous énumère les hottes et les directives qu’il est conseillé d’utiliser avec les

cuisinières THERMADORmc en matière de puissance de ventilation.

AVIS :

La plupart des hottes contiennent des matériaux combustibles qui doivent être pris en considération lors de la planification de l’installation.

1. Choix des modèles de hotte et de ventilateur :

• Pour les installations murales, la largeur de la hotte doit être au moins égale à celle de la cuisinière. Si l’espace le permet, il est souhaitable d’installer une hotte plus large que la table de cuisson pour assurer une meilleure ventilation.

• Pour les installations en îlot, la largeur de la hotte devrait excéder celle de la cuisinière d’au moins 3 po (76 mm) de chaque côté.

2. Emplacement de la hotte :

• Pour une évacuation accrue de la fumée, la bordure inférieure de la hotte doit se trouver à 30 po (762 mm) au-dessus de la table de cuisson. Utilisez un espace libre d’au moins 36 po (914 mm) si des éléments combustibles, comme des panneaux en bois, se trouvent dans la hotte (Figure 1).

3. Air d’appoint :

• Compte tenu de l’important volume d’air requis, il est recommandé de prévoir un apport d’air de l’extérieur. Cet aspect revêt une importance particulière pour les maisons bien isolées et très étanches.

• Il est recommandé de consulter un spécialiste qualifié en chauffage et en ventilation.

N’installez pas un combiné hotte/four à micro-ondes au-dessus de la cuisinière. Ces appareils ne fournissent pas une ventilation appropriée et ne sont pas conçus pour être utilisés avec une cuisinière.

Française 3

Important :

Les hottes et les ventilateurs sont conçus pour être utilisés avec un seul conduit mural. Cependant, certains inspecteurs ou codes du bâtiment exigent l’utilisation d’un conduit double. Consultez le code de la construction en vigueur ou

des organismes locaux avant d’entreprendre les travaux pour vous assurer que l’installation de la hotte et des

conduits répond aux exigences locales.

Largeur de la

cuisinière

36 po 4 brûleurs avec une plaque

Configuration de la surface

de cuisson

chauffante

6 brûleurs 1100 pi³/min.

Pied cube par minute

Options de ventilation

(exigence minimale)

800 pi³/min. Hotte Pro Wall de 36 ou 42 po

Garniture sur mesure de 36 po avec ventilateur optionnel Hotte d’îlot de 42 ou 48 po avec ventilateur optionnel

48 po 6 brûleurs avec une plaque

chauffante

1200 pi³/min. Hotte Pro Wall de 48 ou 54 po

Garniture sur mesure de 48 po avec ventilateur optionnel

Remarques importantes :

Il est recommandé d’utiliser une hotte murale ou une hotte îlot, ou une garniture sur mesure THERMADOR PROFESSIONAL les cuisinières THERMADOR PROFESSIONAL

ventilation, de souffleries et d’accessoires Professional. * Pour les cuisinières à gaz à rendement élevé (60 000 BTU ou plus), une ventilation minimale de 1 pi³/ min. par 100 BTU est recommandée. Si la cuisinière est dotée d’une plaque chauffante, ajouter 200 pi³/ min. à la capacité de soufflerie estimée. Une plus grande capacité de soufflerie peut être requise pour les conduits plus longs. Pour les installations en îlot, il est recommandé d’utiliser une hotte dont la largeur excède de 6 po (152 mm) celle de la cuisinière, soit 3 po (76 mm) de chaque côté. pi³/ min. = pied cube par minute (cote standard pour la capacité d’un ventilateur).

Consultez le www.thermador.com pour une gamme complète d’options de

avec

Étape 2 : Préparation des armoires

• La cuisinière est un appareil monobloc. Les espaces libres requis pour les cuisinières installées entre deux armoires sont indiqués à la Figure 1. Les mêmes espaces libres s’appliquent aux installations en îlot, sauf pour les armoires suspendues, où il doit y avoir suffisamment d’espace pour une hotte de style îlot avec un rebord (également illustré sur la Figure 1).

• Le devant de la cuisinière ne doit pas être encastré plus profondément que les armoires (voir Figure 2).

• Les entrées d’électricité et de gaz doivent se trouver dans les zones indiquées à la Figure 3.

• Si la distance horizontale entre un matériau combustible* situé à l’arrière de la cuisinière et la table de cuisson est de moins de 12 po (305 mm), un dosseret bas

ou une tablette haute THERMADOR® doit être installé (voir Figure 2). Lorsque l’espace libre entre la cuisinière et le matériau combustible est de plus de 12 po

(305 mm), la garniture d’îlot THERMADORmc fournie peut être utilisée. La Figure 2 indique l’espace libre nécessaire pour chaque type de dosseret.

• Un espace libre minimal de 5 po (127 mm) est nécessaire lorsque la cuisinière est installée à côté d’un mur combustible.

• L’appareil ne doit jamais se trouver à proximité de matériaux combustibles, d’essence et d’autres produits inflammables sous forme de gaz ou de liquide.

• N’obstruez pas le débit d’air de combustion et de ventilation de l’appareil.



Comme défini dans le code national du gaz combustible

(ANSI Z223.1/NFPA 54, édition actuelle).

Un espace libre minimal de 36 po (914 mm) est nécessaire entre la surface de cuisson et le dessous de toute armoire non protégée. Un espace libre de 30 po (762 mm) peut être utilisé lorsque la partie inférieure d’une armoire en bois ou en métal est protégée par un matériau ignifuge d’une épaisseur minimale de ¼ po (6,35 mm) revêtu d’une feuille d’acier no 28 MSG, d’acier inoxydable de 0,015 po (0,38 mm), d’aluminium de 0,024 po (0,61 mm) ou de cuivre de 0,020 po (0,51 mm).

Les matériaux ignifuges portent la marque suivante :

UNDERWRITERS LABORATORIES INC. CLASSIFIED MINERAL AND FIBER BOARDS SURFACE BURNING CHARACTERISTICS (caractéristiques relatives à

l’inflammabilité de panneaux de fibres et de minéraux classés).

Cette indication est suivie par des indices de propagation de flamme et de fumée. Ces désignations sont indiquées par le sigle « FHC » (Flame Spread/Smoke Developed –

Française 4

Propagation de la flamme/Production de fumée). Les matériaux ayant un indice de propagation de flamme de 0 sont ignifuges. La réglementation locale peut autoriser un indice de propagation de flamme différent. Il est de la responsabilité de l’installateur de veiller à ce que l’installation se fasse conformément à ces indices.

Cuisinières de 36 po {Largeur de hotte : 36 po (914 mm) ou 42 po (1067 mm) {Installation en îlot : 42 po (1067 mm) ou 48 po (1219 mm) Cuisinières de 48 po {Largeur de hotte : 48 po (1219 mm), 54 po (1372 mm) ou 60 po (1524 mm)

{Installation en îlot : 54 po (1372 mm)

Cuisinière de 36 po – 36 po (914 mm)

Cuisinière de 48 po – 48 po (1219 mm) Distance minimale entre des armoires

suspendues faites de matériaux combustibles

ATTENTION:

N'installez pas la cuisinière de façon à ce que la porte du four soit parfaitement alignée avec le devant des armoires adjacentes, car les températures élevées du four pourraient endommager les armoires.

18 po (457 mm)

minimum

30 po (762 mm) min. entre le dessous de la hotte et la surface de cuisson. 36 po (914 mm) min. si la hotte contient des matériaux

combustibles

Pour les zones d’arrivée d’électricité et

Profondeur max. de l’armoire : 13 po (330 mm).

Largeur de la cuisinière

36 po (914 mm) ou 48 po (1219 mm)

de gaz, voir la Figure 3. La dimension et la position de ces zones diffèrent selon le

Zone

pour le gaz

modèle.

Zone pour

l’électricité

5 po (127 mm) si le mur latéral contient des matériaux combustibles

(des deux côtés).

MISE EN GARDE :

Voir figure 2. Distance min. de 36 po (914 mm) entre la table de cuisson et les matériaux combustibles

*Hauteur min. de la cuisinière avec pieds élévateurs entièrement rétractés

/8 po (911 mm).

*Hauteur max. de la cuisinière avec pieds élévateurs entièrement déployés

po (933 mm).

Française 5

Comme défini dans le « Code national du gaz combustible » ANSI Z223.1 – édition actuelle. *La hauteur de la cuisinière

est réglable. Le dessus de la cuisinière doit être au même niveau que le comptoir ou à une hauteur plus élevée.

FIGURE 1: Espace libre – Armoires

36 3/

po Max (933mm)

35 7/

po Min (911mm)

Installation avec dosseret bas ou étagère haute

po (797mm)

(737mm)

36 po (914 mm) min. jusqu’aux matériaux combustibles

Étagère haute

Profondeur minimale pour encastrement:

/8 po (638 mm)

3 po (76mm)

12 po (306mm)

Dosseret bas

Matériaux combustibles

12 po

(305mm)

po (559mm)

Comme défini dans



le code national du gaz combustible (ANSI Z223.1, dernière édition.)

Installation avec garniture d’ilot incluse

36 po (914mm) min

jusqu’aux matériaux combustibles

/4 po Max (933mm)

/8 po Min (911mm)

281/

483/

po (1238mm)

Garniture d’îlot

(

723mm

)

12 po (305mm) Min jusqu’aux matériaux combustibles* avec garniture d’îlot

Matériaux combustibles

Note: Pour les installations avec garniture d’îlot, une saillie entre le comptoir et la section arrière de la garniture est requise.

Saillie

Note: Si une paroi intérieure est utilisée sous la saillie, il devrait y avoir un espace de 1/8 po (3 mm) entre l’arrière de la cuisinière et la paroi intérieure.

FIGURE 2: Vue latérale des espaces libres

Française 6

ZONES D’APPROVISIONNEMENT EN GAZ ET D’ALIMENTATION EN ÉLECTRICITÉ :

Modèle A B C D

36 po (913mm)

48 po (1219mm)

10 po (254mm)

/8 po (232mm) 73/8po (187mm) 73/8po (187mm) 91/8 po (232mm)

/8 po (587mm)

Zone d’approvisionnement en gaz

7 po (178mm) 7 po (178mm)

Zone d’alimentation en électricité

3 po (76mm)

36 po (913mm) 48 po (1219mm)

77/8 po (200mm)

2 po (51mm)

FIGURE 3: Emplacement des zones d’approvisionnement en gaz et d’alimentation en électricité

Note :

• S’il n’y en a pas déjà une en place, installez une vanne manuelle d’arrêt de gaz à un endroit facile d’accès.

• Assurez-vous d’indiquer à tous les utilisateurs où se trouve l’approvisionnement en gaz de la cuisinière et de leur montrer comment la fermer.

• Toute ouverture dans le mur derrière l’appareil ou dans le plancher sous l’appareil doit être scellée.

La cuisinière à gaz peut être branchée à l’alimentation électrique avec le cordon d’alimentation (fourni avec la cuisinière) ou par un câblage fixe. Il est de la responsabilité de l’installateur de fournir les éléments de câblage électrique appropriés (cordon ou conduit et fils) et de procéder au raccordement au gaz conformément aux règlements et codes locaux ou au code national de l’électricité. L’appareil doit être mis à la terre adéquatement. Voir « Étape 7 : Exigences relatives à l’alimentation électrique, au branchement et à la mise à la terre ».

La cuisinière doit être raccordée uniquement au type de gaz pour lequel elle est certifiée. Si la cuisinière doit

être approvisionnée en gaz propane, assurez-vous que le réservoir de propane est muni de son propre mécanisme régulateur à haute pression en plus du régulateur à haute pression de l’appareil (voir « Étape 6 : Exigences relatives à l’approvisionnement en gaz et au raccordement »).

Note :

La cuisinière est conçue pour être presque parfaitement alignée avec le mur arrière. Pour une installation réussie, il peut être nécessaire de repositionner le tuyau d’approvisionnement en gaz et le cordon électrique lorsque la cuisinière est poussée à son emplacement définitif. Pour y arriver, nous vous suggérons de passer une corde ou une ficelle autour du tuyau ou du cordon électrique et de tirer au moment de pousser la cuisinière à son emplacement définitif.

Important :

Française 7

Le câble fourni avec les cuisinières à gaz munies d’une plaque chauffante doit être branché dans une prise NEMA 5-20, illustré ci-dessous. Les codes locaux peuvent exiger une méthode de câblage différente.

FICHE

PRISE NEMA 5-20

Étape 3 : Déballage et manutention de la cuisinière

ATTENTION :

La cuisinière est lourde et devrait être manipulée en conséquence. Pour éviter tout risque de blessure ou de dommages à l’appareil ou au plancher, la cuisinière devrait être déplacée par au moins deux personnes utilisant de l’équipement adéquat, comme des gants de protection, et ne portant pas des bagues, des montres ou tout autre objet semblable pouvant endommager l’appareil ou s’y accrocher.

Alimentation électrique

L’installation de la cuisinière doit être planifiée de façon à ce que la plaque de la boîte de connexion pour la prise ou le raccord de conduit laisse un maximum d’espace libre derrière l’appareil.

Pour éviter tout coincement lorsque l’appareil est branché à la prise ou à la boîte de connexion, orientez convenablement la prise ou le raccord de conduit et faitesles glisser en place.

Important :

Pour tous les modèles de cuisinière à gaz munie d’une plaque chauffante, un circuit réservé de 20 ampères est requis pour une installation adéquate.

Maximum de 2 po (51 mm) une fois le branchement effectué

Les surfaces cachées de l’appareil peuvent comporter des saillies coupantes. Faites attention lorsque vous prenez l’appareil par le dessous ou que vous le tirez.

Le poids approximatif de la cuisinière à l’expédition est indiqué au Tableau A. Pour faciliter la manutention de l’appareil, enlevez les grilles, la plaque chauffante, les chapeaux des brûleurs et les grilles du four. N’enlevez pas

l’élément de la plaque chauffante ni l’assemblage du plateau.

Cordon d’alimentation et prise

Figure 4: Connexion murale

Française 8

1. Retirez le carton et le matériel d’emballage de l’appareil sur la palette, mais laissez la mousse adhésive qui recouvre les surfaces de métal brossé afin de protéger le fini cotre les égratignures jusqu’à ce que la cuisinière soit installée à son emplacement définitif.

2. Enlevez la ou les portes (voir la section « Étape 4 :

Retrait et installation de la porte »). Cela réduira considérablement le poids de l’appareil, comme le démontre le « Tableau A », et permettra à la cuisinière de passer dans des cadres de porte de 30 po (762 mm) (voir les espaces libres mentionnés à la page 6).

• Pour enlever la garniture de la porte, desserrez les deux vis qui la retiennent à la cuisinière, puis faites-

la glisser vers le haut.

Tableau A

Poids à l’expédition 420 lbs

Poids sans matériel d’emballage

Poids sans porte, chapeaux de brûleurs et grilles de four

Cuisinière

de 36 po

(191 kg)

360 lbs

(163 kg)

260 lbs

(118 kg)

Cuisinière

de 48 po

590 lbs

(268 kg)

530 lbs

(240 kg)

390 lbs

(177 kg)

Important

NE soulevez PAS la cuisinière par la poignée du four. Vous pourriez endommager les charnières et faire en sorte que la porte s’ajuste mal à l’ouverture.

Enlevez tout le matériel d’emballage et le ruban adhésif avant d’utiliser l’appareil. Veuillez recycler le matériel d’emballage, car tout ce que

THERMADORmc utilise pour emballer ses appareils est recyclable. Ne laissez jamais des enfants jouer avec le matériel d’emballage.

3. Toutes les cuisinières sont fixées à une palette à travers un bloc de bois central à l’aide de quatre (4) boulons (Figure 5). Les deux boulons frontaux de la palette ne sont accessibles que lorsque la garniture de porte, située sous la porte, a été enlevée.

Vis desserrées

Garniture de porte

Blocs de bois d’emballage

Boulons de la palette

FIGURE 5: DOOR TRIM, PACKING BLOCKS, & PALLET BOLTS

4. Après avoir retiré les boulons de la palette avec deux clés de ½ po (13 mm) – une pour tenir le boulon de la base, l’autre pour dévisser le boulon du dessus – et vous être débarrassé des blocs de bois d’emballage, vous pouvez doucement appuyer la cuisinière sur ses deux roulettes (voir Figure 19) pour la retirer de la palette. S’il le faut, demandez à une personne de vous aider à enlever la palette.

• En raison du poids de la cuisinière, il vaut mieux la déplacer à l’aide d’une plate-forme à roulettes souples ou d’un appareil de levage. Le poids doit être uniformément réparti sur la plate-forme (voir Figure 6).

• Après avoir transporté la cuisinière sur la plateforme près de son emplacement définitif, inclinez-la pour qu’elle repose sur les roulettes arrière, puis retirez la plate-forme.

Française 9

• Suivez les instructions des sections « Étape 5 :

Installation du dispositif anti-bascule », « Étape 6 : Exigences relatives à l’approvisionnement en gaz et au raccordement », « Étape 7 : Exigences relatives à l’alimentation électrique, au branchement et à la mise à la terre » et « Étape 8 : Installation du dosseret (optionnel) » avant de mettre la cuisinière à son emplacement final.

• Utilisez les roulettes pour installer l’appareil près de son emplacement final. PROTÉGEZ LE PLANCHER

SOUS LES PIEDS AVANT DE METTRE LA CUISINIÈRE EN PLACE.

La cuisinièr

doit s’appuyer

uniformément sur

les lattes fournies

à la base de

l’appareil.

po (578mm)

FIGURE 6: Positionnement De La Plate-forme À Roulettes

Française 10

Étape 4 : Retrait et installation de la porte

MISE EN GARDE:

FAITES ATTENTION LORSQUE VOUS ENLEVEZ LA PORTE. ELLE EST TRÈS LOURDE.

Pour éviter tout risque de brûlure ou de décharge électrique, assurez-vous que le four est froid et que l’alimentation électrique est coupée avant d’enlever la porte du four.

La porte est lourde et fragile. Utilisez vos deux mains pour l’enlever ou la remettre en place.

Si vous ne saisissez pas la porte fermement et adéquatement, vous pourriez endommager l’appareil ou vous blesser.

Lorsque la porte est enlevée, ne lâchez jamais la poignée pour essayer de fermer les charnières. Sans le poids de la porte, les puissants ressorts des charnières se refermeront avec beaucoup de force.

Retrait de la porte:

1. Ouvrez complètement la porte et utilisez un tournevis pour faire sortir les griffes à charnières des fentes (Photo A).

2. Basculez les griffes vers le bas (voir Photo B).

3. Fermez la porte jusqu’à ce qu’elle bute contre les griffes à charnières, qui maintiennent la porte entrouverte.

4. Prenez la porte par les extrémités de la poignée et soulevez-la (les ressorts offriront une certaine résistance). Lorsque le devant de la porte sera suffisamment élevé pour que les crochets se dégagent des charnières, vous pourrez la retirer de l’appareil (Photo C). Placez la porte dans un endroit sûr et stable.

Photo A

Photo B

Française 11

Photo C

Réinstallation de la porte:

1. Inclinez légèrement la porte (Figure 7) et insérez les charnières dans les fentes. Les charnières s’amarreront solidement dans les fentes si la porte est placée correctement. Ne forcez pas la porte et ne l’inclinez pas sur les côtés.

• Truc : Faites reposer la porte sur votre pied et utilisez votre jambe pour la stabiliser.

2. Ouvrez complètement la porte et utilisez un tournevis pour pousser les griffes à charnières jusqu’au fond des fentes (vers le four). Faites attention de ne pas égratigner la cuisinière durant ce processus.

23°

Vérification de l’installation et du fonctionnement de la porte :

1. Ouvrez et fermez la porte lentement pour vous assurer qu’elle bouge normalement et qu’elle s’adapte bien à la cavité du four. Ne forcez pas pour l’ouvrir ou la fermer. Si la porte est bien installée, elle devrait être facile à ouvrir et être alignée avec le devant du four lorsqu’elle est en position fermée.

2. Si la porte ne fonctionne pas correctement, assurezvous que les charnières sont bien appuyées dans les fentes et que les griffes à charnières sont bien installées au fond des fentes.

3. Si la porte ou la poignée semble légèrement inclinée d’un côté ou de l’autre, vous pouvez ajuster l’inclinaison en vissant ou dévissant à l’aide d’un grand tournevis Torx T-20 la vis Torx de la charnière, située directement au-dessus de la fente de la charnière. Tournez la vis jusqu’à ce que la porte soit correctement alignée (Photo D).

FIGURE 7: Angle Approximatif Nécessaire

POUR RETIRER LA PORTE

Tournez cette vis pour aligner la porte

Photo D

Française 12

Étape 5 : Installation du dispositif anti-bascule

AVERTISSEMENT - DANGER DE BASCULEMENT:

• Toutes les cuisinières peuvent basculer et causer une blessure. Pour éviter le bascule-

ment accidentel de la cuisinière, fixez-la au sol au moyen du dispositif anti-bascule fourni.

• L’appareil risque de basculer si le dispositif n’est pas installé conformément aux présentes instructions. Pour toutes les cuisinières, un dispositif anti-bascule ment aux présentes instructions.

• En déplaçant la cuisinière pour la nettoyer, la réparer ou pour toute autre raison, assurez-vous qu’elle s’est bien enclenchée dans le dispositif anti-bascule lorsque vous la remettez en place. Autrement, si l’appareil est utilisé de façon anormale (par exemple, si quelqu’un monte, s’assoie ou s’appuie sur une porte ouverte), la cuisinière risque de basculer. Le basculement de la cuisinière ou d’un liquide chaud se trouvant sur la surface de cuisson pourrait causer des blessures corporelles.

doit être installé conformé-

AVERTISSEMENT - RISQUE DE DÉCHARGE ÉLECTRIQUE:

• Soyez très prudent lorsque vous percez des trous dans le mur ou le plancher, car des fils électriques peuvent s’y trouver.

• Identifiez les circuits électriques pouvant se trouver à l’endroit où le dispositif anti-bascule sera installé et coupez l’alimentation électrique de ces circuits.

• Si vous ne respectez pas ces instructions, vous pourriez recevoir une décharge électrique ou vous blesser.

Outils nécessaires à l'installation du dispositif anti-bascule:

• Tournevis Phillips

• Perceuse électrique ou à main

• Ruban à mesurer ou règle

• Foret de 1/8 po (3,175 mm) (mur ou plancher en bois ou en métal)

• Foret à maçonnerie en métal dur de 3/16 po (4,76 mm) (mur ou plancher en béton ou en blocs de béton)

• Quatre ancrages de 3/16 po (4,76 mm) pour cloison sèche ou béton (non requis si le support est vissé dans du bois dur ou du métal)

• Marteau

• Crayon ou autre marqueur

AVERTISSEMENT

--Un enfant ou un adulte pourrait faire basculer l’appareil et perdre la vie.

--Assurez-vous que le dispositif anti-bascule est convenablement installé et que la patte de l’appareil entre dans le support, conformément aux instructions d’installation.

--Assurez-vous que la patte entre dans le support lorsque vous remettez l’appareil en place.

--Ne faites pas fonctionner l’appareil si le support anti-bascule n’est pas installé et qu’il ne retient pas l’appareil.

--La non-observation de ces instructions peut entraîner la mort ou causer de graves brûlures à des enfants ou des adultes.

--Consultez les autres instructions d’installation.

No de pièce – THERMADOR

Qtée Description

ATTENTION - DOMMAGES À LA PROPRIÉTÉ:

• Communiquez avec un installateur ou un entrepreneur qualifié pour déterminer la méthode convenable à adopter pour percer des trous dans le revêtement des murs ou du plancher (comme des tuiles de céramique, du bois dur, etc.).

• Ne faites pas glisser la cuisinière sur un plancher non protégé.

• Si vous ne respectez pas ces instructions, vous risquez d’endommager les murs ou le plancher.

Française 13

415078 4

655322 1

Vis Phillips no 10 x 1-½ po

(38,1 mm)

Support anti-bascule,

installation au plancher

Informations importantes concernant l’installation:

• Si le support anti-bascule est fixé à une armoire en bois massif, celle-ci doit être d’une épaisseur minimale de 3/4 po (19 mm).

• Selon l’épaisseur du mur ou du plancher, il se peut que vous ayez à utiliser des vis plus longues, en vente chez votre quincaillier.

• Utilisez des ancrages appropriés lorsque vous fixez le support à une surface autre que du bois dur ou du métal.

• Dans tous les cas, vous devez utiliser au moins deux vis de montage pour fixer le support anti-bascule au plancher, ou deux vis de montage (ou ancrages pour cloison sèche) pour le fixer au mur situé derrière l’appareil (voir Figure 8 et Figure 9).

Zone d’approvisionnement

en gaz en électricité

3 po

(76mm)

FIGURE 8: Emplacement pour le montage

du support anti-bascule

Installation du support anti-bascule

Française 14

1. Préparez les trous pour les fixations comme suit :

• Pour les murs, les montants de cloison ou les planchers en bois massif ou en métal, percez des trous de guidage de 1/8 po (3,17 mm).

• Pour les murs ou les planchers en gypse ou tout autre matériau mou, percez des trous de 3/ 16 po (4,76 mm) à une profondeur minimale de 1¾ po (44 mm). Enfoncez ensuite les ancrages en plastique dans tous les trous à l’aide d’un marteau.

• Pour les murs ou les planchers en béton ou en blocs en béton, percez des trous de 3/16 po (4,76 mm) à une profondeur minimale de 1-¾ po (44 mm). Enfoncez ensuite les ancrages à béton dans tous les trous à l’aide d’un marteau.

• Pour les murs ou les planchers revêtus de tuiles de céramique, percez des trous de 3/16 po (4,76 mm) dans les tuiles seulement. Percez ensuite le matériau sous les tuiles comme indiqué ci-dessus.

• Placez le support sur le plancher près du centre de l’endroit où l’appareil sera installé (illustré sur la Figure 8).

• Si l’appareil est installé à un nouvel endroit, le dispositif anti-bascule doit y être réinstallé.

2. Fixez le support dans le montant de cloison ou dans le plancher à l’aide des vis fournies.

3. Ensuite, lorsque l’appareil est installé, les pattes ajustables permettront à la base moulée de glisser sous le crochet du support et de stabiliser l’appareil.

Lorsque l’appareil est installé à son emplacement définitif, le « crochet » du support anti-bascule s’accroche juste audessus de la base moulée en aluminium, située derrière la cuisinière.

Vissez deux des vis de montage à travers ces deux trous pour fixer le dispositif anti-bascule au plancher.

Vissez deux des vis de montage

(ou deux

ancrages à cloi-

son sèche,

selon le cas) à travers deux de ces trous pour

FIGURE 9: Support anti-bascule

Française 15

Étape 6 : Exigences relatives à l'approvisionnement en gaz et au raccordement

Vérifiez le type de gaz utilisé sur le lieu d’installation.

Lorsqu’ils sortent de l’usine, les appareils sont configurés pour être alimentés ou en gaz naturel, ou en gaz propane (LP). Assurez-vous que la cuisinière est configurée pour le type de gaz disponible à l’endroit où elle est installée. Ces cuisinières ne peuvent PAS être converties d’un type d’un gaz à un autre.

Pour l’installation de l’appareil en haute altitude, veuillez consulter votre société gazière pour qu’elle vous communique ses recommandations relativement aux dimensions adéquates de l’orifice et à tout autre ajustement nécessaire visant à assurer une combustion adéquate du gaz à des altitudes particulières.

ATTENTION:

Lorsque vous branchez l’appareil au tuyau d’approvisionnement en gaz propane, assurezvous que le réservoir de propane est muni de son propre mécanisme régulateur à haute pression en plus du régulateur à haute pression de l’appareil. La pression de gaz de cet appareil ne devrait pas excéder 14,0 pouces (34,9 Mb) de colonne d’eau entre le réservoir de propane

et le régulateur à haute pression.

RACCORDEMENT

Un technicien compétent devrait brancher les raccords du tuyau d’approvisionnement en gaz, conformément aux codes ou aux règlements locaux. S’il n’y a pas de code local, l’installation doit être conforme à la norme américaine sur le gaz combustible ANSI Z223.1/ NFPA54, édition actuelle.

Une vanne d’arrêt manuel d’approvisionnement en gaz doit être installée à un endroit accessible à l’avant de l’appareil. Le tuyau d’arrivée du gaz ne doit pas interférer avec la partie arrière de l’appareil. Assurez-vous que la vanne d’arrêt d’approvisionnement en gaz est fermée avant de raccorder l’appareil.

La cuisinière est fournie avec un régulateur de pression non amovible qui a été fixé de façon permanente à l’intérieur de l’appareil.

EXIGENCES POUR LE GAZ NATUREL :

Raccord d’entrée : NPT ¾ po (19 mm) externe

NPT ½ po (12,7 mm) interne (tuyau flexible – ¾ po de diamètre min.)

Pression d’alimentation :

Pression du collecteur :

EXIGENCES POUR LE GAZ PROPANE :

Raccord d’entrée : NPT ¾ po (19 mm) externe

Pression d’alimentation :

Pression du collecteur :

AVERTISSEMENT:

N’enlevez pas la plaque arrière de la cuisinière. Elle ne doit être retirée que par un préposé à l’entretien autorisé.

6 po min. à 14 po max. (14,9 mb à 34,9 mb) de colonne d’eau

5 po (12,5 mb) de colonne d’eau

NPT ½ po (12,7 mm) interne (tuyau flexible – ¾ po de diamètre min.)

11 po min. à 14 po max. (27,4 mb à 34,9 mb) de colonne d’eau

10 po (24,9 mb) de colonne d’eau

Raccordement de la conduite de gaz

FIGURE 10: Raccordement du connecteur de la

conduite de gaz

• Utilisez un tuyau à gaz souple de ¾ po (19 mm) entre l’approvisionnement en gaz et le tuyau d’arrivée de l’appareil, lequel est situé à l’arrière de l’appareil, en bas à droite. Le filetage externe du tuyau d’arrivée de gaz de l’appareil est de type NPT ¾ po (19 mm) et le filetage interne est de type NPT ½ po (13 mm) (voir Figure 10). Prenez garde de ne pas sertir le tuyau souple de ¾ po (19 mm) en le pliant. La longueur recommandée pour le tuyau souple est de 48 po (1219 mm). Veuillez toutefois consulter les codes locaux pour en connaître les exigences avant de procéder à l’installation.

Française 16

• Utilisez toujours un scellant à tuyau ou du ruban Teflonmc sur les filets des tuyaux et assurez-vous de ne

pas trop forcer en serrant les raccords.

• Les tests de fuite de l’appareil doivent toujours être réalisés conformément aux instructions suivantes :

• Ouvrez le gaz et assurez-vous qu’il n’y a pas de fuites à l’aide d’une solution savonneuse.

• Des bulles indiquent la présence d’une fuite. Réparez toute fuite immédiatement après l’avoir repérée.

N’essayez pas de modifier de quelque façon que ce soit le régulateur de pression.

ATTENTION :

L’appareil doit être isolé du système d’approvisionnement en gaz en fermant la vanne d’arrêt manuel pendant les tests de pression des tuyaux d’approvisionnement en gaz si ces pressions sont égales ou inférieures à ½ psi (3,5 kPa).

AVERTISSEMENT N’utilisez pas de flamme pour vérifier les fuites de gaz.

L’installeur est responsable de s’assurer que l’installation, le raccordement au gaz et la mise à la terre sont faits conformément à tous les codes locaux en vigueur.

L’appareil et sa vanne d’arrêt individuelle doivent être débranchés du système d’approvisionnement en gaz pendant tous les tests de pression du système si la pression de ces tests est égale ou supérieure à ½ psi (3,5 kPa).

Pour la vérification de la pression de gaz du collecteur, la pression d’entrée du détendeur doit être au moins de 6 po (14,9 mb) de colonne d’eau pour le gaz naturel ou de 11 po (7,4 mb) de colonne d’eau pour le propane.

Française 17

Étape 7 : Exigences relatives à l'alimentation électrique, au branchement et à la mise à la terre

Tableau B : Exigences pour les circuits d’alimentation électrique

Modèle Tension Courant nominal Fréquence Phase

36 po 120 VCA 15 Ampères 60 Hz Monophasé 36 po avec plaque chauffante 120 VCA 20 Ampères 60 Hz Monophasé 48 po avec plaque chauffante 120 VCA 20 Ampères 60 Hz Monophasé

• Avant de procéder à l’installation de l’appareil, coupez l’alimentation électrique sur le panneau de service. Verrouillez le panneau de service pour empêcher sa mise en circuit accidentelle.

• Un fil d’alimentation neutre doit être installé à partir de la source d’électricité (disjoncteur/panneau de fusibles), car certains éléments essentiels de la cuisinière, dont le module de production d’étincelle des brûleurs de la table de cuisson, ont besoin de 120 VCA pour fonctionner convenablement et de façon sécuritaire.

AVERTISSEMENT

An improper 120 VAC power supply will cause malfunction, damage to this appliance, and possibly create a condition of shock hazard.

• Une alimentation électrique inadéquate de 120 VCA entraînera des dysfonctionnements, endommagera la cuisinière et pourrait présenter des risques d’électrocution.

• Si le circuit d’alimentation électrique n’est pas adéquat, il est de la responsabilité et de l’obligation de l’installateur et de l’utilisateur de s’assurer qu’une installation correcte et conforme à la réglementation locale en vigueur est réalisée par un électricien qualifié. S’il n’y a pas de codes et de règlements locaux, la connexion à l’alimentation électrique devra être conforme au code national de l’électricité.

• La mise à la terre doit être conforme à tous les codes et règlements en vigueur. Sinon, la norme américaine d’électricité ANSI/NFPA No 70 en vigueur devra être appliquée.

• Les diagrammes et schémas du câblage électrique (destinés à un technicien d’entretien qualifié) sont disponibles à l’arrière de la garniture de la porte du four (voir Figure 5).

Important :

Pour toutes les cuisinières à gaz munies d’une plaque chauffante, un circuit d’entrée de 20 ampères est requis pour un fonctionnement adéquat. Avant de brancher l’appareil, assurez-vous que toutes les commandes sont à la position OFF.

Pour les appareils équipés d’un cordon et d’une prise, ne coupez pas ou n’enlevez pas la broche de mise à la terre. L’appareil doit être branché dans une prise adéquate pour éviter tout risque de décharge électrique. En cas de doute relativement à la mise à la terre adéquate de la prise murale, le propriétaire devrait la faire vérifier par un électricien qualifié.

Installateur – Montrez au propriétaire l’emplacement du disjoncteur ou du fusible. Marquez-le pour qu’il soit facile à identifier.

Française 18

Étape 8 : Installation du dosseret (optionnel)

Les méthodes d’installation varient selon les besoins. Avant de commencer, lisez attentivement ces instructions. Respectez tous les codes et règlements locaux.

1. Localisez et marquez les endroits où passent les mon-

AVERTISSEMENT :

Pour réduire les risques d’incendie ou de blessures corporelles, assurez-vous que tout le matériel d’emballage a été retiré des accessoires avant de les utiliser..

Installation du dosseret de protection

(PA [30,36, 48] JBS)

Le dosseret de protection doit être installé avant le montage d’une hotte, car le pavillon de la hotte couvrira les vis de montage supérieures du dosseret de

protection.

tants de cloison.

• Les montants de cloison sont normalement installés à des intervalles de 16 po ou 24 po (406 mm ou 1372 mm).

2. La hauteur de la hotte déterminera la hauteur de montage du côté supérieur du dosseret de protection. Le dosseret de protection devrait être installé de façon à ce que la partie inférieure de la hotte chevauche le dosseret de protection de 1-½ po (38 mm).

3. Utilisez deux vis fournies pour fixer le haut et le bas du dosseret de protection dans chaque montant de cloison (voir Figure 11).

• Dans certains cas, et compte tenu de la largeur variable des montants de cloison et des dosserets muraux, un seul montant de cloison peut se trouver à l’emplacement de l’installation.

4. Enlevez la pellicule de protection en plastique. Pièces incluses Outils requis

(10) vis de 1 po (25,4 mm)

(1) dosseret de protection

(1) guide d’installation Crayon

• Pour protéger le dosseret de protection contre les égratignures, laissez la pellicule de protection qui le recouvre jusqu’à ce que vous ayez terminé l’installation.

• Si la cuisinière est déjà installée, consultez les instructions du fabricant pour le débranchement de l’approvisionnement en gaz et de l’alimentation électrique. Déplacez la cuisinière pour avoir accès au mur arrière.

Tournevis ou pointe Phillips

Ruban à mesurer

30 po, 36 po, 48 po

(760mm, 913mm, 1218mm)

42 po (1070mm)

Montants de cloison

Répartissez les vis uniformément en haut et en bas

Française 19

FIGURE 11: INSTALLATION DU DOSSERET DE PROTECTION

Installation d'un dosseret de protection avec une étagère garde-chaud

1. Localisez les montants de cloison.

• Les montants de cloison sont normalement installés à des intervalles de 16 po ou 24 po (406 mm ou 1372 mm).

2. La hauteur de la hotte déterminera la hauteur de montage du côté supérieur du dosseret de protection. Le dosseret de protection devrait être installé de façon à ce que la partie arrière inférieure de l’étagère gardechaud chevauche le dosseret de protection de 1-½ po (38 mm).

3. À l’endroit indiqué sur la Figure 13, fixez les supports inférieurs fournis avec l’étagère garde-chaud à travers le dosseret de protection, dans les montants de cloison.

• Dans certains cas, et compte tenu de la largeur variable des montants de cloison et des dosserets muraux, un seul montant de cloison peut se trouver à l’emplacement de l’installation.

4. Enlevez la pellicule de protection en plastique.

5. Commencez l’installation de l’étagère garde-chaud.

FIGURE 12: DOSSERET DE PROTECTION AVEC

ÉTAGÈRE GARDE-CHAUD

La hotte peut être montée en premier si le dosseret de protection est installé avec une étagère garde-chaud puisque cette étagère couvrira les vis de montage supérieures du dosseret de protection (Figure 12).

• Pour protéger le dosseret de protection contre les égratignures, laissez la pellicule de protection sur le dosseret de protection jusqu’à ce que vous en ayez terminé l’installation.

Supports inférieurs de l’étagère

Inclus avec l’étagère garde-chaud

FIGURE 13: DOSSERET DE PROTECTION AVEC

ÉTAGÈRE GARDE-CHAUD

Française 20

Étagère garde-chaud

(

(KHS [30,36,42,48] QS)

5/8”

(16mm)

(352mm)

30 po, 36 po, 42 po, 48 po

(762, 914, 1067, 1219mm)

Supports supérieures

de l’étagère (2)

supports inférieurs

La bordure glissera sous la hotte

pour étagère

2) grille garde-chaud

FIGURE 14: ÉTAGÈRE GARDE-CHAUD

Se plie

po (257mm)

/2 po

(343mm)

Articles inclus

(10) vis de 1 po (25,4 mm) (4) vis de ½ po (12,7 mm)

(4) écrous en U

(2) supports supérieurs pour étagère

(4) supports inférieurs pour étagère

(2) grille garde-chaud

(1) dosseret de protection pour étagère garde-chaud

Outils requis

Ruban à mesurer Tournevis ou mèche Phillips Ruban à peinture Couteau ou ciseaux Crayon

(1) guide d’installation et gabarit

Française 21

1. Collez sur le mur, avec du ruban, les gabarits fournis avec l’étagère garde-chaud comme suit :

• Collez la feuille intitulée Left Hand Template au coin inférieur gauche de la hotte en alignant la bordure inférieure de la hotte et la ligne supérieure du gabarit.

• Collez la feuille intitulée Right Hand Template au coin inférieur droit de la hotte en alignant la bordure inférieure de la hotte et la ligne supérieure du gabarit.

• Collez la feuille intitulée Installation Instruction de façon à ce que la flèche située en haut du gabarit soit alignée avec la ligne centrale de la hotte. Alignez la bordure inférieure de la hotte et la ligne supérieure du gabarit.

• Les côtés gauche et droit du gabarit doivent correspondre à la longueur de l’étagère.

2. Installez les deux supports supérieurs pour étagère et les trois supports inférieurs pour étagère aux endroits indiqués sur les gabarits. Fixez-les en place à l’aide des (10) vis de 1 po (25,4 mm) fournies.

3. Découpez le gabarit autour des supports et enlevez-le du mur. Ne le jetez pas avant d’avoir terminé l’installation de l’étagère garde-chaud.

4. Insérez les quatre écrous en U dans les quatre supports inférieurs pour étagère.

5. Installez la plaque murale en plaçant les encoches des coins (dos de la plaque murale) au sommet des deux supports supérieurs pour étagère. Faites glisser l’ensemble de l’étagère vers le haut jusqu’à ce que la partie inférieure s’enclenche dans les quatre supports inférieurs (Figure 15).

upports supérieurs pour étagère

Supports inférieurs pour étagère (4)

FIGURE 15: DOS DE LA PLAQUE MURALE

6. Assurez-vous que la partie supérieure de l’ensemble de l’étagère est bien fixée en place en tirant vers vous sur la partie supérieure de l’étagère.

7. Fixez la partie inférieure de l’ensemble de l’étagère à l’aide des (4) vis de ½ po (12,7 mm) fournies.

Pour une étagère garde-chaud de 48 po

Suivez les étapes 1-6 à cette différence près que les quatre supports inférieurs doivent être installés à des intervalles de 15 po (381 mm).

Encoches (2)

Française 22

Installation du dosseret

PRG366JG PRL366JG PRG364JDG PRL364JDG PRG486JDG PRL486JDG

AVERTISSEMENT :

Pour réduire les risques d’incendie ou de blessures corporelles, assurez-vous que tout le matériel d’emballage a été retiré des accessoires avant de les utiliser.

Cuisinière à gaz Pro Grand Cuisinière à gaz Pro Grandmc de 36 po avec six brûleurs – Propane Cuisinière à gaz Pro Grandmc de 36 po avec quatre brûleurs et une plaque chauffante Cuisinière à gaz Pro Grandmc de 36 po avec quatre brûleurs et une plaque chauffante – Propane Cuisinière à gaz Pro Grandmc de 48 po avec six brûleurs et une plaque chauffante Cuisinière à gaz Pro Grandmc de 48 po avec six brûleurs et une plaque chauffante – Propane

OFFERT AVEC CES MODÈLES :

de 36 po avec six brûleurs

Note :

Si un dosseret de protection est utilisé avec le dosseret bas de l’appareil, installez d’abord le dosseret de protection, puis le dosseret bas avant de remettre la cuisinière à sa

place.

AVERTISSEMENT :

Vous pourriez vous pincer les doigts ou les mains et vous blesser gravement lors de l’installation de cet accessoire. Soyez très prudent et portez des gants protecteurs épais pour éviter toute coupure ou lacération des doigts ou des mains lorsque vous faites glisser le dosseret en place.

ATTENTION :

La tablette haute peut devenir très chaude! Ne mettez PAS les articles suivants sur cette tablette:

• Du plastique ou des contenants pouvant fondre

• Des articles inflammables

• Des articles pesant plus de 30 lb (13,6 kg)

Étagère haute

Pièces fournies avec l’étagère haute

(1) panneau supérieur

(1) panneau frontal

(13) vis Torx T-20 en inox (16 ou 14) vis à pointe Torx T-20

(1) guide d’installation

Pièces fournies avec le dosseret bas

(1) panneau

(9 ou 8) vis Torx T-20 en inox (8 ou 6) vis à pointe Torx T-20

Française 23

Dosseret bas

FIGURE 16: VUE DE FACE DE L’ÉTAGÈRE

HAUTE ET DU DOSSERET BAS

(1) guide d’installation

Outils requis

Tournevis ou mèche Torx T-20 Gants de protection

Backguard Kit Model Numbers

Installation du dosseret

Modèle 36” 48” Dosseret bas Étagère haute Garniture d’îlot Inclus avec la cuisinière

Le dosseret doit être installé avant de remettre la cuisinière à son emplacement définitif. Lorsqu’il y a moins de 12 po (305 mm) d’espace libre horizontal entre les surfaces combustibles* et le côté arrière de la cuisinière au-dessus de la surface de cuisson, vous devez vous procurer et installer

un dosseret bas ou une étagère haute THERMADORmc. Lorsque l’espace libre sous les surfaces combustibles* est de plus de 12 po (305 mm), ou pour les installations en îlot,

vous pouvez utiliser la garniture d’îlot THERMADORmc fournie.

PA36JLBG PA48JLBG

PA36JHSG PA48JHSG

Assemblage de l'étagère haute

(5) vis le long de la partie supérieure

S’installe à l’intérieur des brides du panneau arrière

Étagère haute

Dosseret bas

Garniture d’îlot

(inclus avec la cuisinière)

S’installe à l’intérieur des brides du panneau arrière

S’installe à l’intérieur des

brides du panneau arrière

FIGURE 18: INSTALLATION DU DOSSERET

(12) vis le long du dos

FIGURE 17: VUE ARRIÈRE DU DOSSERET DE PROTECTION

1. Enlevez la pellicule de protection en plastique.

2. Glissez l’étagère dans les canaux de guidage du dosseret.

3. Fixez les cinq vis en inox le long de la partie supérieure de l’étagère et 12 vis en inox dans la partie arrière de l’étagère.

4. Commencez l’installation du dosseret.

1. Enlevez la pellicule de protection en plastique.

2. Selon le modèle, enlevez les trois ou quatre vis Torx T20 en inox de la face de la garniture d’îlot fournie, les quatre vis à pointe qui retiennent la garniture aux panneaux latéraux et les deux ou quatre vis à pointe qui retiennent le panneau arrière en place. Soulevez la garniture pour la retirer totalement.

3. Alignez le panneau arrière du nouvel accessoire et les brides des coins arrière droit et gauche des panneaux latéraux de la cuisinière. Le dosseret s’insère dans les canaux de guidage situés à l’arrière de la cuisinière.

4. Assurez-vous que la face du dosseret est à l’extérieur des brides, vers l’avant de la cuisinière.

5. Remettez les vis en place dans les nouveaux panneaux (frontal et latéraux) du dosseret.

6. Remettez les quatre vis en place pour fixer le panneau arrière du dosseret aux panneaux latéraux, au dos de la cuisinière.

Française 24

Étape 9 : Mise en place et nivelage de la cuisinière

MISE EN GARDE:

Les côtés supérieurs des panneaux latéraux de la cuisinière doivent être à la même hauteur ou plus haut que le comptoir adjacent. Si la cuisinière se trouve à une hauteur inférieure que l’armoire adjacente lorsqu’elle fonctionne, les températures excessives qui se dégagent de la cuisinière pourraient endommager les armoires et le comptoir (voir Figure 20).

Pour fonctionner adéquatement, la cuisinière doit être nivelée. Cela est particulièrement important pour tous les appareils munis d’une plaque chauffante. Pour un rendement optimal, vous devriez vous assurer que la cavité du four est également nivelée.

Note :

Les présentes instructions tiennent pour acquis que le comptoir adjacent à la cuisinière est nivelé convenablement.

• Les pattes arrière des cuisinières sont munies de roulettes (voir Figure 19). Ces roulettes facilitent le déplacement de la cuisinière. Ainsi, en soulevant légèrement l’avant de la cuisinière, il est possible de la faire rouler à son emplacement d’installation.

• La cuisinière possède quatre pattes ajustables qui sont filetées dans la structure de la base moulée en aluminium. Pour niveler la cuisinière, il suffit de tourner les pattes avec une clé ajustable de 12 po (305 mm) les côtés plats de chaque patte.

• Il est recommandé de mesurer la hauteur du comptoir avec un ruban à mesurer et d’ajouter 1/16 po à 1/8 po (2-3 mm) de plus, puis d’ajuster les pattes avant de remettre la cuisinière à son emplacement définitif.

• L’ajustement de la hauteur devrait se faire peu à peu, en alternant entre chacune des quatre pattes jusqu’à ce que les côtés supérieurs des panneaux latéraux de la cuisinière arrivent sensiblement à la même hauteur que le comptoir.

• L’ajustement final des deux pattes arrière doit se faire avant d’installer la cuisinière à son emplacement définitif, entre les armoires.

Emplacements des roulettes

FIGURE 19: Emplacements des roulettes

• Au moment d’installer la cuisinière à son emplacement définitif, assurez-vous que le « crochet » du dispositif anti-bascule s’insère correctement dans la bride arrière de la base moulée (voir « Étape 5 : Installation du dispositif anti-bascule »). Pour ce faire, vous pouvez regarder à travers l’ouverture située à l’avant de la cuisinière, près du sol.

• Lorsque la cuisinière se trouve à son emplacement définitif, l’ajustement de la hauteur finale et l’alignement avec le comptoir se font en ajustant les deux pattes avant.

Française 25

ATTENTION! N’utilisez pas la cuisinière si les panneaux latéraux sont plus bas que les armoires adjacentes. Les températures excessives du four pourraient endommager les armoires et le comptoir.

ARMOIRE

CORRECT! – Les pattes devraient être ajustées de façon à ce que les côtés de la cuisinière soient à la même hauteur ou plus haut que le comptoir adjacent.

ARMOIRE

Cuisinière

Pour ajuster les pattes avec

une clé ajustable, aisissez les côtés

plats des pattes et faites-les

tourner.

FIGURE 20: Réglage de la hauteur de la cuisinière

ARMOIRE

Française 26

Installation des recouvrements des pattes

1. Enlevez l’emballage de plastique des « manches » en acier inoxydable.

2. Placez la plus petite « manche », avec les échancrures vers le haut, à l’intérieur de la manche plus large, avec les ouvertures des deux manches orientées vers l’arrière (Figure 21).

3. Sous la cuisinière, installez les pièces couplées autour d’une patte.

4. Faites glisser la manche extérieure vers le haut. L’autre pièce est munie d’encoches (que vous ne pouvez voir) dans lesquelles la manche plus grande devrait s’enclencher. Vous devriez sentir un déclic vous indiquant que le dispositif est fixé correctement à l’appareil (Figure 22).

5. Répétez le processus avec toutes les pattes visibles.

Une fois que la cuisinière est convenablement nivelée et que les recouvrements des pattes ont été installés, remettez la garniture de porte en place et réinstallez la porte du four (voir « Étape 4 : Retrait et installation de la porte » pour la réinstallation de la porte).

FIGURE 22: Recouvrements Des Pattes Installés

FIGURE 21: Recouvrements Des Pattes

Ajustement de l’inclinaison de la plaque chauffante

Assurez-vous que la plaque chauffante est bien ajustée en versant deux cuillerées d’eau à l’arrière de la plaque. L’eau devrait lentement couler vers les collecteurs de graisse. Autrement, ajustez les deux vis situées sous la plaque, à l’arrière de celle-ci. Commencez par dévisser les vis d’un demi-tour. Les ajustements subséquents devraient se faire par quart de tour jusqu’à ce que l’eau coule dans les collecteurs de graisse.

Assurez-vous que les chapeaux des brûleurs reposent correctement sur les bases des brûleurs de la surface de cuisson de la cuisinière.

(sur certains modèles)

Française 27

Plinthe (optionnel)

(PA [36,48] JTKG)

Pièces de la plinthe incluses

(1) plinthe

(4) vis à pointe Torx T-20

(1) guide d’installation

Outils requis

Tournevis ou mèche Torx T-20 Gants de protection

1. Enlevez les recouvrements des pattes. Pour ce faire, faites glisser la manche extérieure des recouvrements de pattes vers le bas, en enlevant les encoches extrudées de la base en aluminium (voir Figure 21).

2. Enlevez la pellicule de protection en plastique qui recouvre la plinthe.

3. Sous la cuisinière, avec les trous et les brides tournés vers le haut, installez la plinthe autour de la base moulée en aluminium.

4. La pièce d’accouplement est munie de chaque côté d’encoches extrudées qui devraient s’introduire dans les trous de la plinthe. Vous devriez sentir un déclic vous indiquant que le dispositif est fixé correctement à l’appareil.

5. Installez la plinthe des deux côtés de l’appareil en la fixant aux trous de montage extrudés à l’aide des vis à pointe Torx T-20 fournies.

Emplacement des trous de montage (2)

Figure 23: Installation de la plinthe

Française 28

Étape 10 : Test et réglage des brûleurs

Installez tous les éléments libres ayant été retirés à une étape ultérieure, comme les chapeaux et les grilles des brûleurs. Assurez-vous que les chapeaux des brûleurs sont adéquatement placés sur leur base. Avant de tester le fonctionnement de l’appareil, assurez-vous d’une part qu’aucune fuite ne s’échappe de l’appareil et du raccord d’approvisionnement en gaz et d’autre part que l’appareil est branché à l’alimentation électrique. Tournez la vanne d’arrêt du gaz en position ouverte.

Quatre brûleurs de la surface de cuisson, deux du côté gauche et deux du côté droit, sont dotés de la fonction

XLOmc, un réglage qui fait en sorte que la flamme s’allume et s’éteint par intervalles. Ce fonctionnement est normal.

Répétez ces tests avec chaque brûleur de la surface de cuisson.

Vérification des brûleurs de la surface de cuisson

Test du système d’allumage des brûleurs. Choisissez un bouton de brûleur. Poussez-le et tournez-le dans le sens antihoraire jusqu’à la position HI. Le module d’allumage produit un déclic. Le brûleur devrait s’allumer en moins de 4 secondes, lorsque la conduite d’alimentation s’est vidée de son air.

Test de flamme : réglage haut. Tournez le bouton à HI. Consultez la figure 24 pour connaître les caractéristiques d’une flamme qui est considérée comme normale.

Si un des brûleurs de surface continue de brûler avec une flamme principalement ou complètement jaune, assurezvous que le capuchon du brûleur est bien posé sur sa base, puis répétez cette opération. Si les caractéristiques de la flamme restent les mêmes, communiquez avec

THERMADOR

Test de flamme : réglage de mijotage. Tournez le bouton à SIM. Vérifiez si la flamme se propage sur tout le brûleur. Une flamme devrait sortir de chaque port du brûleur et il ne doit pas y avoir d’air entre la flamme et le brûleur. Si la flamme ne se propage pas sur tous les brûleurs, communi-

quez avec THERMADORmc.

Flamme jaune :

Réglage supplémentaire nécessaire.

Pointe jaune sur cône extérieur :

Normal avec du gaz propane.

Flamme bleue :

Normal avec du gaz naturel.

Si la flamme est principalement ou complètement jaune, assurez-vous que le régulateur est réglé pour le gaz approprié. Après avoir apporté cet ajustement, vérifiez de nouveau la flamme.

Il est normal que les flammes soient orangées pendant la mise en marche initiale.

Laissez l’appareil fonctionner de 4 à 5 minutes et évaluez de nouveau la situation avant d’effectuer des réglages.

FIGURE 24: Caractéristiques de flamme

Lorsque la flamme est adéquatement ajustée :

• Une flamme doit sortir de chaque port du brûleur.

• Il ne doit pas y avoir d’air entre la flamme et le port du brûleur.

• Les fours à gaz utilisent des brûleurs en forme de tube munis d’obturateurs d’air qui permettent d’ajuster la quantité d’air primaire qui passe dans les brûleurs. Les obturateurs d’air des brûleurs en forme de tube sont ajustés à l’usine et ne doivent normalement pas être réajustés, sauf dans de rares conditions, comme pour les installations en haute altitude.

Française 29

Vérification des brûleurs du four

Pour enlever le couvercle qui recouvre le fond du four, retirez les quatre vis qui le retiennent à la base du four, puis soulevez le couvercle et le déflecteur pour exposer les brûleurs du four en forme de U. La procédure pour exposer le brûleur du petit four de la cuisinière de 48 po est la même.

Vérification du système d’allumage du brûleur du four Réglez le four à BAKE, à 350 °F. Au bout d’un moment, les brûleurs s’allumeront, resteront allumés jusqu’à ce que le four atteigne la température de 350 °F, puis s’éteindront. Ils feront ensuite un cycle marche/arrêt pour maintenir la température.

Vérification de la flamme du brûleur du four

Lorsque le brûleur est allumé, inspectez la flamme. Consultez la Figure 24 pour connaître les caractéristiques d’une flamme normale. Si une partie ou la totalité de la flamme est jaune, vous devez ajuster l’obturateur d’air du brûleur. Consultez la procédure d’ajustement de la flamme à la section suivante.

Vérification du système d’allumage du grilloir

Réglez le mode de cuisson à BROIL. Les brûleurs du grilloir s’allumeront après 30 à 75 secondes.

Note :

Les deux brûleurs infrarouges en céramique du grilloir ne sont pas munis d’obturateurs d’air et ne doivent donc pas être ajustés.

Remettez le couvercle au fond du four. Faites glisser le couvercle en place et fixez-le au fond de la cavité du four.

Ajustement de la flamme (si nécessaire) :

Les brûleurs en forme de tube utilisés avec les appareils THERMADORmc sont munis d’obturateurs d’air semblables

à ceux de la Figure 25. Ils peuvent être ajustés de la façon suivante (à moins que cela soit déconseillé). Vous devez enlever le brûleur de l’appareil pour ajuster les obturateurs d’air.

• Desserrez la ou les vis de l’obturateur d’air et modifiez la position de l’obturateur.

• Ajustez l’obturateur à une position plus fermée si la flamme est trop élevée ou bruyante, ou si elle se propage mal. Ajustez l’obturateur à une position plus ouverte si la flamme est trop jaune (Figure 25).

• Resserrez la ou les vis de l’obturateur.

• Après l’ajustement, réinstallez le brûleur et vérifiez la flamme. L’obturateur d’air doit s’adapter au capot protecteur de l’orifice pour assurer le bon fonctionnement du brûleur.

• Répétez cette procédure au besoin jusqu’à ce que les caractéristiques de la flamme soient acceptables (voir Figure 24).

Plus fermé:

Moins de bleu dans la flamme Meilleure propagation Flamme moins haute ou bruyante

Plus ouvert:

Moins de jaune dans la flamme

FIGURE 25: Ajustement des obturateurs d’air (si nécessaire)

Obturateur d’air

Vis

AVERTISSEMENT :

Un technicien qualifié doit s’occuper de l’ajustement des brûleurs. Un mauvais ajustement pourrait entraîner la propagation d’émanations nuisibles ou annuler la garantie de l’appareil.

Laissez les brûleurs refroidir avant de les enlever!

Communiquez avec THERMADORmc si :

1. L’un ou l’autre des brûleurs ne s’allume pas.

2. La flamme du brûleur du four ou du grilloir s’éteint avant que le four n’ait atteint la température désirée.

3. La flamme de l’un ou l’autre des brûleurs reste jaune.

Française 30

Liste de vérification à l'intention de l'installateur

Les espaces libres spécifiés entre l’appareil et les armoires adjacentes sont respectés.

Appareil nivelé et recouvrements des pattes installés.  Les chapeaux des brûleurs sont bien placés sur leur

base.

 Tout le matériel d’emballage a été enlevé.  La garniture d’îlot ou le dosseret est installé conformé-

ment aux instructions.

 La garniture de porte a été réinstallée (voir Figure 5).  La plaque chauffante est bien positionnée, penche légè-

rement vers l’avant et son étanchéité a été testée.  Alignement de la porte vérifiée et porte ajustée au besoin.

Approvisionnement en gaz

 Raccord : Filetage NPT de ¾ po (19 mm) avec tuyau flexible d’un diamètre d’au moins ¾ po (19 mm).  L’appareil est bien raccordé au type de gaz pour lequel il est conçu.  La vanne d’arrêt de gaz manuel a été installée à un endroit facile d’accès (sans qu’il soit nécessaire de déplacer la cuisinière).

 L’appareil a été testé et il n’y a aucune fuite de gaz.  Si la cuisinière est branchée au gaz propane, assurez-

vous que le réservoir de propane est muni de son propre mécanisme régulateur à haute pression en plus du régulateur à haute pression de l’appareil.

 Le propriétaire sait où se trouve la vanne d’arrêt de gaz.  La pression d’approvisionnement en gaz n’est pas supé-

rieure à 14 po (34,9 mb) de C.E.

Électricité

 La prise de courant à laquelle le cordon d’alimentation est branché est bel et bien protégée contre les surtensions.

 Une mise à la terre adéquate a été effectuée.  Le propriétaire sait où se trouve le disjoncteur principal.  Une prise NEMA 5-20 de 120 VCA est utilisée pour les

modèles de cuisinières au gaz munies d’une plaque chauffante avec une protection contre les surtensions de 20 ampères.

Fonctionnement

 Les marques sont bien centrées sur les commandes des brûleurs et les boutons tournent librement.  Chaque brûleur s’allume correctement, seul ou avec d’autres brûleurs allumés.  Les charnières de la porte du four sont bien en place et

se referment dans la position adéquate. La poignée et la porte du four sont nivelées et centrées. La porte s’ouvre et se ferme correctement.  Les grilles des brûleurs sont bien placées, nivelées et ne

bougent pas.  Les flammes ont été testées pour tous les brûleurs et les obturateurs d’air des brûleurs du four ont été convenablement ajustés (si nécessaire).

 INSTALLATEUR : Écrivez le numéro de modèle et le

numéro de série se trouvant sur la plaque signalétique dans le MANUEL D’UTILISATION ET D’ENTRETIEN (la plaque se trouve du côté droit de la cuisinière, entre la cavité du four et le panneau latéral). Laissez le MANUEL D’UTILISATION ET D’ENTRETIEN ainsi que le MANUEL D’INSTALLATION au propriétaire de l’appareil.

Nettoyage et protection des surfaces externes

Pour éviter que l’eau ne laisse de traces, les surfaces en acier inoxydable doivent être nettoyées à l’aide d’un chiffon mouillé et d’eau savonneuse, puis rincées à l’eau claire et séchées avec un chiffon sec. Les traces de doigts et les saletés partiront avec un nettoyant pour verre.

En cas de décoloration ou de tache persistante, consultez le manuel d’utilisation et d’entretien.

Pour faire briller et protéger l’acier inoxydable, utilisez un produit nettoyant ou un produit de polissage comme

Stainless Steel Magicmc.

NE laissez PAS les dépôts s’accumuler sur une longue période.

Française 31

N’utilisez PAS de tampons ni de brosses métalliques régulières. De petits morceaux de métal risquent d’adhérer à la surface et de la faire rouiller.

NE laissez PAS les solutions salines, les désinfectants, l’eau de javel ou les produits de nettoyage rester en contact avec l’acier inoxydable. Plusieurs de ces produits contiennent des produits chimiques nuisibles. Rincez à l’eau puis séchez avec un chiffon sec.

Les spécifications ne sont fournies qu’à des fins de planification. Consultez le fournisseur de votre comptoir de cuisine ainsi que les instructions d’installation avant de pratiquer une ouverture dans le comptoir. Consultez un entrepreneur en chauffage et en ventilation pour connaître les exigences particulières s’appliquant à votre cas. Pour obtenir des renseignements plus détaillés, consultez les instructions d’installation fournies avec votre produit ou

écrivez à THERMADOR

en indiquant le numéro du modèle dans votre communication. Nous nous réservons le droit de modifier les caractéristiques ou le design de nos produits sans préavis. Certains modèles sont approuvés

pour une utilisation au Canada. THERMADOR

n’est pas responsable des produits transportés des États-Unis pour une utilisation au Canada. Veuillez vous renseigner auprès de votre distributeur ou détaillant canadien.

Soutien au client de Thermador

Entretien

Nous savons bien que vous avez investi une somme considérable dans votre cuisine. Nous nous faisons un devoir de vous soutenir pour que vous puissiez profiter pleinement d’une cuisine où vous pourrez exprimer toute votre créativité de nombreuses années durant.

N’hésitez pas à communiquer avec l’un des membres chevronnés de notre équipe de soutien au client si vous avez des questions ou dans le cas plutôt improbable où votre appareil Thermador aurait besoin réparations. Notre équipe sera prête à vous aider.

www.thermador.com/support

1-800-735-4328

Pièces et accessoires

Vous pouvez vous procurer par téléphone ou à notre boutique Thermador en ligne des pièces, des filtres, des produits nettoyants pour acier inoxydable et plus encore.

www.thermador-eshop.com

THERMADOR 5551 McFadden Avenue, Huntington Beach, CA 92649

Française 32

Español Índice de materias

Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Información importante de instalación . . . . . . . . . . . . . . . . . . . . . 2

Paso 1: Requisitos de ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Paso 2: Preparación de los armarios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Paso 3: Desempacar y mover la estufa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Paso 4: Quitar y reinstalar la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Paso 5: Instalación del dispositivo antivuelco . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Paso 6: Requisitos de gas y conexión del suministro de gas . . . . . . . . . . . . . . . . 14

Paso 7: Requisitos de alimentación y conexión eléctrica, y de toma de tierra . . . 16

Paso 8: Instalación de la consola trasera (opcional). . . . . . . . . . . . . . . . . . . . . . . 17

Paso 9: Colocar y nivelar la estufa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Paso 10: Pruebas y Ajustes de los quemadores. . . . . . . . . . . . . . . . . . . . . . . . . . 27

Lista de chequeo del instalador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Limpieza y protección de las superficies exteriores. . . . . . . . . . . . . 29

Este electrodoméstico de THERMADOR® está hecho por

BSH Home Appliances Corporation

5551 McFadden Ave.

Huntington Beach, CA 92649

¿Preguntas?

1-800-735-4328

www.thermador.com

¡Esperamos oír de usted!

Instrucciones De Seguridad

Instrucciones Importantes De Seguridad

Lea Todas Las Instrucciones Antes De Continuar

Aprobado Para Todos Los Aparatos Residenciales Únicamente Para Uso Residencial

IMPORTANTE: Guarde estas instrucciones para el inspector de la empresa proveedora de gas de su localidad. INSTALADOR: Deje esas instrucciones de instalación con el aparato para el propietario. PROPIETARIO: Guarde estas instrucciones para futuras

referencias.

ADVERTENCIA:

Desconecte la corriente antes de la instalación. Antes de prender la corriente, asegúrese de que todos los controles estén en la posición OFF.

Importante::

Los códigos locales pueden variar. La instalación, las conexiones eléctricas y la toma de tierra deben cumplir con

todos los códigos aplicables.

ADVERTENCIA:

¡Riesgo de vuelco!

Un niño o un adulto podrían volcar el aparato y perder la vida. Asegúrese de que el dispositivo antivuelco esté instalado adecuadamente y que su soporte retenga la pata del aparato al reinstalarlo en su sitio. No utilice el aparato si el dispositivo antivuelco no está instalado. El hecho de no leer las instrucciones de este manual puede causar la muerte o graves quemaduras a niños y adultos. Asegúrese de que el soporte antivuelco esté bien instalado y debidamente utilizado. Incline levemente la estufa por delante tirando de la parte posterior para asegurarse de que la pata del aparato esté bien enganchada en el soporte antivuelco y que el aparato no pueda volcar. La estufa no debería poder moverse más de una pulgada (2,5cm).

ADVERTENCIA:

No leer la información en este manual podría provocar un incendio o una explosión, y como resultado daños a la propiedad, lesiones o la muerte.

— No guarde o use materiales combustibles, gasolina u otros gases o líquidos inflamables cerca de este o cualquier otro aparato. — QUÉ HACER EN CASO DE OLER A GAS

• No trate de encender ningún aparato.

• No toque ningún interruptor eléctrico.

• No use ningún teléfono en su casa.

• Llame de inmediato a su proveedor de gas desde el teléfono de algún vecino y siga las instrucciones de su proveedor de gas.

• Cuando no pueda localizar a su proveedor de gas, llame a los bomberos.

— Un instalador cualificado, una agencia de

servicio autorizada o el proveedor de gas debe realizar la instalación y el servicio.

Para instalaciones en Massachusetts:

1. La instalación debe realizarse por un contratista, un

plomero o un técnico de gas cualificado o autorizado por el estado, la provincia o región donde se está instalando este aparato.

2. La válvula de cierre debe ser un grifo de gas en T.

3. El conducto flexible de gas no debe medir más de 36

pulg. (914 mm).

Nota:

Esta estufa NO está diseñada para una instalación en casas rodantes prefabricadas o en remolques usados en parques recreativos.

NO instale esta estufa afuera.

Español 1

Información Importante De Instalación

Verificación del tipo de gas

Verifique el tipo de gas suministrado en el lugar donde se instala el aparato. Asegúrese de que el aparato esté conectado al tipo de gas para el cual está certificado. Todos los modelos están certificados para un uso con gas natural o gas propano (LP). Asegúrese de que la estufa esté configurada para el tipo de gas disponible. Consulte el “Paso 6: Requisitos de gas y conexión del suministro de gas” en la página 14 antes de proceder a la instalación.

Suministro de gas:

Gas natural — 6 pulgadas (14.9 mb) min. a 14 pulg. (34.9

mb) máx. de columna de agua. Gas propano — 11 pulgadas (27.4 mb) min. a 14 pulg. (34.9 mb) máx. de columna de agua

Alimentación eléctrica:

Modelos de 36 pulg.:

6 quemadores – 120 VAC, 60 Hz, monofásico, circuito de 15 amperios 4 quemadores con plancha – 120 VAC, 60 Hz, monofásico, circuito de 20 amperios

Modelos de 48 pulg.:

6 quemadores con plancha – 120 VAC, 60 Hz, monofásico, circuito de 20 amperios

Revise las regulaciones locales vigentes de construcción para conocer el método correcto de instalación del aparato. Los códigos locales varían. La instalación, las conexiones eléctricas y la toma de tierra deben cumplir con todos los códigos locales. A falta de códigos locales, se debe instalar el aparato conforme al Código Nacional de Gas Combustible ANSI Z223.1/NFPA 54 (EEUU), edición actual, y al Código Eléctrico Nacional ANSI/NFPA 70 (EEUU) edición actual. En Canadá, la instalación debe estar conforme a la norma CAN 1-B149.1 y .2 – códigos de instalación para aparatos de gas – o a los códigos locales vigentes.

ADVERTENCIA:

Para evitar un posible riesgo de quemaduras o fuego se debe instalar una consola trasera de protección diseñada específicamente para esta estufa antes de utilizarla.

Consulte los Números de modelo para las consolas traseras en la página 22 para conocer los modelos de consolas que están diseñadas para esta estufa. Después de seleccionar una consola trasera apropiada, se debe instalar la estufa correctamente, usando los espacios libres mínimos entre la estufa y las superficies combustibles

especificadas en el “Paso 2: Preparación de los armarios” en la página 4.

Importante:

Para las instalaciones tipo isla u otras instalaciones donde el espacio libre entre la estufa y las superficies combustibles es superior a 12 pulg. (305 mm), la estufa viene con un adorno tipo isla de acero inoxidable (consulte la figura 2 en la página 6). Se debe comprar por separado e instalar una consola trasera baja o un estante alto

THERMADOR® cuando el espacio horizontal es inferior a 12 pulg. (305 mm).

PRECAUCIÓN:

Cuando conecta el aparato a gas propano, asegúrese de que el tanque de gas propano venga con su propio regulador de alta presión además del regulador de presión que se incluye con la estufa. La máxima presión de gas de

este aparato no debe exceder 14.0 pulgadas de columna de agua (34.9 mb) del tanque de gas propano al regulador de presión.

PRECAUCIÓN:

El aparato sirve para cocinar. Basado en consideraciones de seguridad, nunca debe usarlo para calentar una habitación.

Este aparato cumple con una o más de las siguientes normas:

• UL 858, Norma de seguridad para estufas eléctricas domésticas

• UL 923, Norma de seguridad para microondas

• UL 507, Norma de seguridad para ventiladores eléctricos

• ANSI Z21.1, Norma americana nacional para aparatos domésticos de gas

• CAN/CSA-C22.2 No. 113-10 – ventiladores

• CAN/CSA-C22.2 No. 61-08 – estufas domésticas

Incumbe al dueño y al instalador determinar si requisitos o normas adicionales se aplican a la instalación específica.

Recomendamos encarecidamente instalar este aparato con una campana adecuada (vea el “Paso 1: Requisitos de ventilación” en la página 3). Teniendo en cuenta la capacidad de este aparato a producir altas temperaturas, se debería instalar la campana y los conductos conforme a los códigos de construcción.

Español 2

PRECAUCIÓN:

• Para eliminar el riesgo de quemaduras o fuego causado por la proximidad de superficies calientes, evite almacenar cosas en los armarios situados arriba de la estufa.

• Cuando conecta el aparato a gas propano, asegúrese de que el tanque de gas propano venga con su propio regulador de alta presión además del regulador de presión que se incluye con la estufa. La máxima presión de gas de este aparato no debe exceder 14.0 pulgadas de columna de agua (34.9 mb) del tanque de gas propano al regulador de presión.

• El aparato sirve para cocinar. Basado en consideraciones de seguridad, nunca debe usarlo para calentar una habitación.

Herramientas requeridas

(2) llaves de ½ pulg. Broca de 1/8 pulg.

(3,17 mm)

Broca de 3/16 pulg. (4,76 mm)

Taladro eléctrico o de mano

Destornillador plano o estrella

Nivel Plataforma de ruedas Destornillador Torx T-20 Guantes de protección

Elementos no incluidos

Anclajes para yeso-cartón u hormigón

Cuerda/cordel Conducto flexible de ¾ (2) adaptadores para

brida, conformes a la norma NPT

Llave de boca ajustable de 12 pulg.

Cinta métrica Lápiz u otro marcador

Compuesto/cinta para conducto

pulg. (19 mm)

Paso 1: Requisitos de ventilación

Recomendamos encarecidamente instalar una campana apropiada encima de la estufa para extraer el aire. No se debe utilizar una ventilación descendente. La tabla de abajo indica las campanas que se

recomiendan con todas las estufas THERMADOR

AVISO: La mayor parte de las estufas tienen componentes combustibles que se deben tener en cuenta al planificar la instalación.

No instale una combinación microondas / ventilador encima de la estufa, ya que estos tipos de aparatos no proporcionan la ventilación apropiada y no convienen para un uso con la estufa.

1. Seleccionar la campana y el ventilador:

• Para instalaciones en la pared, la anchura de la columna debe ser por lo menos igual a la anchura de la estufa. Donde el espacio lo permite, se puede instalar una campana más ancha que la superficie de la estufa para que la campana funcione mejor.

• Para instalaciones de tipo isla, la campana colgada debe ser por lo menos 3 pulgadas (76 mm) más ancha de cada lado que la superficie de la estufa.

2. Colocar la campana:

• Para eliminar mejor el humo, el borde inferior de la campana debe estar a una distancia mínima de 30 pulg. (762 mm) encima de la superficie de la estufa (vea la “Figura 1: Espacio libre para los armarios” en la página 5).

• Deje un espacio libre de un mínimo de 36 pulg. (914 mm) si la campana está hecha de materiales combustibles, como madera (vea la Figura 1 en la página 5).

3. Considere una fuente de aire de recambio:

• Debido al alto volumen de aire de ventilación requerido, se recomienda tener una fuente externa de aire. Esto es sumamente importante para hogares bien sellados y aislados. Debe consultar a un contratista cualificado en calefacción y ventilación.

Importante:

Las campanas de ventilación y los ventiladores están diseñados para usarse con conductos sencillos de pared. Sin embargo, algunos códigos locales de construcción o inspectores de obras pueden requerir conductos dobles de pared. Consulte los códigos locales de construcción o con las agencias locales antes de comenzar para estar seguro de que la instalación de la campana y de los conductos cumple con los requisitos locales.

Español 3

Anchura de la

estufa

36”

48”

Notas importantes: Con las estufas PROFESIONAL de THERMADOR®, se recomienda la utilización de una campana de pared o de isla o un adorno personalizado PROFESSIONAL de THERMADOR®. Visite el www.thermador.com para una gama completa de opciones de ventilación, sopladores y accesorios PROFESSIONAL. *Para estufas de gas de alto rendimiento (60,000 BTU o más), se recomienda un mínimo de 1 pi³/min. de ventilación para cada 100 BTU. Si la estufa viene equipada con una plancha, agregue 200 pi³/min. a la capacidad estimada del ventilador. Una capacidad mayor de ventilación puede ser necesaria para conductos más largos. Para las instalaciones de tipo isla, se recomienda la utilización de campanas 6 pulg. (152 mm) más anchas que la estufa, 3 pulg. (76 mm) de cada lado. pi³/min. = "pie cúbico por minuto" (clase de capacidad estándar para sopladores).

Configuración de la

superficie de la estufa

4 quemadores con una

plancha

6 quemadores 1100 pi³/min.

6 quemadores con una

plancha

pie cúbico por

minuto (requisito

800 pi³/min.

1200 pi³/min.

Opciones de ventilación

mínimo)

Campana Pro Wall de 36” o 42” Adorno personalizado de 36” con ventilador opcional Campana tipo isla de 42” o 48” con ventilador opcional

Campana Pro Wall de 48” o 54” Adorno personalizado de 48” con ventilador opcional

Paso 2: Preparación de los armarios

• La estufa es un aparato aislado e independiente. Si desea colocar el aparato junto a armarios, debe instalarla dejando los espacios libres que se muestran en la “Figura 1: Espacio libre para los armarios” de la página 5. Los mismos espacios libres se aplican a instalaciones tipo isla, excepto por los armarios colgados, que deben tener un espacio suficientemente ancho para aceptar la campana de isla acampanada (también indicado en la Figura 1 de la página 5).

• El suministro de gas y la alimentación eléctrica deben estar dentro de la zona indicada en la Figura 3 de la página 7.

• Se deben sellar todas las aberturas situadas en la pared detrás de la estufa y en el piso debajo de la estufa.

• Cuando hay menos de 12 pulg. (305 mm) de espacio libre horizontal entre el material combustible* y la superficie de la estufa, se debe instalar una consola trasera baja o un estante alto THERMADOR® (vea la Figura 2). Cuando el espacio libre horizontal entre la estufa y el material combustible es de más de 12 pulg. (305 mm), se puede usar el adorno de tipo isla THERMADOR® incluido. La Figura 2 indica el espacio libre necesario para cada tipo de consola trasera.

• Un espacio libre mínimo de 5 pulgadas (127 mm) es necesario cuando se instala la estufa al lado de una pared combustible.

• Siempre mantenga la zona alrededor del aparato limpia y no deje materiales combustibles, gasolina y otros gases y líquidos inflamables cerca del aparato.

• No obstruya el flujo del aire de combustión y de venti-

lación del aparato.



Tal como se define en el "Código nacional de gas

combustible" (ANSI Z223.1 / NFPA 54, edición actual).

PRECAUCIÓN: No instale las estufas de tal modo que la puerta

de la hornilla esté perfectamente alineada con la parte delantera de los armarios. Las altas temperaturas de la hornilla podrían dañar los armarios.

Nota:

La máxima profundidad de los armarios colgados de cualquier lado de la campana es de 13 pulg. (330 mm).

Se necesita un espacio libre mínimo de 36 pulgadas (914 mm) entre la superficie de la estufa y la parte inferior de un armario no protegido. Se puede usar un espacio libre de 30 pulg. (762 mm) cuando el fondo de un armario de madera o de metal esté protegido por un material ignífugo de un grosor mínimo de ¼ de pulgada (6,35 mm) cubierto por una lámina de acero 28 MSG, de acero inoxidable con un grosor de 0,015 pulgada (0,4 mm), de aluminio con un grosor de 0,024 pulgad (0,6 mm), o de cobre con un grosor de 0,020 pulgada (0,5 mm).

Español 4

Los materiales ignífugos llevan la marca siguiente: UNDERWRITERS LABORATORIES INC. CLASSIFIED MINERAL Y FIBER BOARDS SURFACE BURNING CHARACTERISTICS Esta indicación está seguida por el índice de propagación de las llamas y del humo. Estas designaciones aparecen

Estufas de 36 pulg Anchura de la campana: 36 pulg. (914 mm) o 42 pulg. (1067 mm)

Instalación de tipo isla: 42 pulg. (1067 mm) o 48 pulg. (1219 mm)

Estufas de 48 pulg Anchura de la campana: 48 pulg. (1219 mm), 54 pulg (1372 mm)

18 pulg. (457 mm)

mínimum

Instalación de tipo isla: 54 pulg. (1372 mm)

30 pulg. (762 mm) min. entre la parte inferior de la campana y la superficie de la estufa. 36 pulg. (914 mm) min. si la campana contiene materiales combustibles

ou 60 pulg. (1524 mm)

Estufas de 36 pulg. – 36 pulg. (914 mm) Estufas de 48 pulg. – 48 pulg. (1219 mm)

Distancia mín. entre armarios colgados

hechos de materiales combustibles

Anchura de la estufa

36 pulg. (914 mm) o 48 pulg. (1219 mm)

como “FHC”. Los materiales que tienen un índice de propagación de llamas de “0” son ignífugos. Los códigos locales pueden permitir índices de propagación de las llamas diferentes. Incumbe al dueño y al instalador asegurarse de que la instalación se haga conforme a este índice.

Profundidad máx.

del armario:

13 pulg. (330 mm)

5 pulg. (127 mm) si la pared lateral

contiene materiales

combustibles

(de ambos lados).

PRECAUCIÓN! Vea la Fig. 2:

Distancia min. de 36 pulg. (914 mm) entre la superficie de la estufa y los materiales combustibles

*Altura min. de la estufa con las patas ajustables totalmente metidas

*Altura máx. de la estufa con las patas

ajustables totalmente metidas

/8” (911mm)

/4” (933mm)

Para las zonas de entrada de la electricidad

y del gas, vea la Fig. 3. Las dimensiones y la

ubicación de estas zonas difieren según

Zona para

el gas

Tal como se define en el “Código Nacional de Gas Combustible” ANSI Z223.1, edición actual. *La altura de la estufa es ajustable. La superficie de la estufa debe estar

a un nivel igual o superior al de la encimera.

el modelo.

Zona

para la

electricidad

FIGURA 1: ESPACIO LIBRE PARA LOS ARMARIOS

Español 5

Instalación Con La Consola Trasera Baja O El Estante Alto

pulg (797mm)

pulg

(737mm)

36 pulg. (914 mm) min. hasta los materiales

36 3/4 pulg Max (933mm)

/8 pulg Min (911mm)

Estante alto

Profundidad mínima para empotrar: 25

(638 mm)

12 pulg (306mm)

Consola trasera baja

pulg.

Materiales Combustibles

3” pulg (76mm)

22 pulg (559mm)

12 pulg

(305mm)

36 3/4 pulg Max (933mm)



Tal como se

define en el

Código Nacional de Gas Combustible (ANSI Z223.1, edición actual).

Instalación Con El Adorno Tipo Isla Incluida

36 pulg. (914 mm) min. hasta los materiales combustibles

/8 pulg Min (911mm)

/2 pulg (723

483/4 pulg (1238mm)

12 pulg. (305 mm) min. hasta los materiales combustibles

con el adorno tipo isla

Adorno de Tipo Isla

mm)

Materiales

Combustibles

Nota: Para las instalaciones con adorno de tipo isla, se requiere un saliente entre la encimera y el adorno.

Saliente

Nota: Si se usa una pared

interior debajo del saliente,

debería haber un espacio de 1/8 pulg. (3 mm) entre la

parte trasera de la estufa y la

pared interior. Máx.

FIGURA 2: VISTA LATERAL DE LOS ESPACIOS LIBRES

Español 6

ZONAS DE SUMINISTRO DE GAS Y ALIMENTACIÓN ELÉCTRICA

Modelo A B C D

36 pulg (913mm)

48 pulg (1219mm)

91/8 pulg (232mm) 73/8 pulg (187mm) 73/8 pulg (187mm) 91/8pulg (232mm)

10 pulg

(254mm)

/8 pulg (587mm)

7 pulg (178mm) 7 pulg (178mm)

3 pulg

(76mm)

36 pulg (913mm) 48 pulg (1219mm)

77/8pulg (200mm)

2 pulg

(51mm)

FIGURA 3: SUMINISTRO DE GAS Y ALIMENTACIÓN ELÉCTRICA DE LAS ESTUFAS MIXTAS

Nota:

• Si aún no existe, instale una válvula manual de cierre de gas en un lugar de fácil acceso.

• Asegúrese de que todos los usuarios sepan dónde y cómo cerrar el suministro de gas de la estufa.

• Se deben sellar todas las aberturas situadas en la pared detrás de la estufa y en el piso debajo de la estufa.

Se puede conectar la estufa de gas a la fuente de alimentación eléctrica con un cable eléctrico (proporcionado con la estufa) o mediante una conexión directa a la fuente de alimentación. Es responsabilidad del instalador proporcionar los componentes correctos del cableado (cable o conducto y alambres) y conectar el aparato al gas conforme a los códigos y regulaciones locales, o al Código Eléctrico Nacional. La toma de tierra de los aparatos se debe hacer adecuadamente. Consulte el “Paso 7: Requisitos de alimentación y conexión eléctrica, y de toma de tierra” en la página 16.

Se debe conectar la estufa solamente al tipo de gas para el cual está certificada. Cuando conecte el aparato

a gas propano, asegúrese de que el tanque de gas propano venga con su propio regulador de alta presión además del regulador de presión que se incluye con la estufa (vea el “Paso 6: Requisitos de gas y conexión del suministro de gas”) en la página 14.

Nota:

La estufa está diseñada para estar nivelada casi perfectamente con la pared trasera. Para lograr una instalación exitosa, puede ser necesario que tenga que volver a colocar la línea de suministro de gas y los cables eléctricos según va empujando la estufa hacia su posición final. Para conseguirlo, le sugerimos jalar cuidadosamente el suministro de gas y el cable eléctrico con una cuerda o un cordel mientras empuja la estufa hacia su posición final.

Español 7

Importante:

Se debe enchufar el cable proporcionado con las estufas de gas equipadas con una plancha en un enchufe NEMA 5-20, ilustrado aquí abajo. Los códigos locales pueden exigir un método de cableado distinto.

ENCHUFE

ENCHUFE NEMA 5-20

Paso 3: Desempacar y mover la estufa

PRECAUCIÓN:

La estufa es pesada y se debe manejar en consecuencia. Para evitar lesiones y no dañar el aparato o el piso, se debe utilizar el equipo apropiado y por lo menos dos personas equipadas adecuadamente para mover la estufa. Dichas personas deben llevar guantes de protección y evitar llevar anillos, relojes u otros objetos parecidos que pueden dañar o engancharse en el aparato.

Las superficies ocultas del aparato pueden tener salientes cortantes. Tenga cuidado al sujetar el aparato por debajo o por atrás.

Alimentación Eléctrica

Se debe planear la instalación de la estufa de tal modo que la placa de la caja de conexiones del enchufe o de la conexión al gas deje el máximo espacio libre detrás del aparato.

Para minimizar amarres una vez que el aparato está conectado al enchufe o a la caja de conexiones, oriente el enchufe o el conector de conductor y deslícelo hasta su posición original.

Importante:

Para proceder a una instalación correcta de todos los modelos de estufas de gas equipados con una plancha, se necesita un circuito reservado de 20 amperios..

2 pulg. (51 mm) máximo cuando está enchufado

La estufa tiene un peso de expedición parecido al peso indicado en la tabla A. Se deben quitar las rejillas, la plancha, las tapas de los quemadores y las rejillas de la hornilla para facilitar el manejo. No quite el elemento de la plancha y el ensamblaje de la plancha.

1. Quite la caja exterior de cartón y el material de empaque de la plataforma de expedición, pero deje las láminas de espuma adhesivas encima de las superficies de metal cepillado para proteger el acabado contra los rasguños hasta colocar la estufa en su posición final.

2. Quite la(s) puerta(s) (vea el “Paso 4: Quitar y reinstalar

la puerta” en la página 10); sin embargo, no quite el cajón calentador o la puerta de la hornilla al vapor. Esto reducirá considerablemente el peso del aparato, como se muestra en la Tabla A, y permitirá a la estufa entrar por en puertas de 30 pulg. (762 mm) (vea los espacios libres mencionados en la página 6).

Tabla A

Peso de expedición 420 lbs

Peso sin material de empaque

Peso sin puerta, tapas de quemadores y rejillas de la hornilla

36 pulg

Range

(191 kg)

360 lbs

(163 kg)

260 lbs

(118 kg)

48 pulg

Range

590 lbs

(268 kg)

530 lbs

(240 kg)

390 lbs

(177 kg)

Español 8

Cordón eléctrico y receptáculo

FIGURA 4: CONEXIÓN EN LA PARED

IMPORTANTE

NO levante la estufa por la agarradera de la puerta, ya que esto puede dañar las bisagras de la puerta y causar que la puerta ya no quepa bien en la cavidad de la hornilla.

Quite todas las cintas y el material de empaque

antes de usar el aparato. Recicle todo el material de empaque ya que todo lo que utiliza

THERMADOR® para empacar sus aparatos es reciclable. Nunca permita que niños jueguen con el material de empaque.

3. Todas las estufas están sujetadas a la plataforma con cuatro (4) pernos fijados a bloques de madera (vea la Figura 5). Se puede acceder a los dos pernos de la plataforma solamente después de haber quitado el adorno de la puerta, situado debajo de las puertas.

• Para quitar el adorno, afloje los dos tornillos que le

sujetan al aparato y empújelo hacia arriba.

Tornillos aflojados

• Después de transportar la estufa profesional por medio de la plataforma cerca de su destino final, incline la estufa para que descanse sobre las ruedas traseras y saque la plataforma de ruedas.

• Siga las instrucciones de “Paso 5: Instalación del dispositivo antivuelco”, “Paso 6: Requisitos de gas y conexión del suministro de gas”, “Paso 7: Requisitos de alimentación y conexión eléctrica, y de toma de tierra” y “Paso 8: Instalación de la consola trasera (opcional)” antes de instalar la estufa en su posición final.

• Use las ruedas de las patas traseras para instalar el aparato cerca de su destino final. PROTEJA EL PISO DEBAJO DE LAS PATAS ANTES DE EMPUJAR EL APARATO EN SU POSICIÓN FINAL

La estufa debe estar apoyada uniformemente en las abrazadera proporcionadas en la base del aparato.

Bloques de madera

del embalaje

Pernos de la plataforma

FIGURA 5: ADORNO DE PUERTA, BLOQUES DE EMBALAJE Y

PERNO DE LA PLATAFORMA

4. Después de quitar los pernos de la plataforma de expedición con dos llaves de ½ pulg. (13 mm) – una para sujetar el perno de la base, otra para destornillar el perno de arriba – y de tirar los bloques de madera del embalaje, apoye cuidadosamente la estufa en las dos ruedas de las patas traseras (vea la Figura 24 en la página 25) para quitarla de la plataforma de expedición. Si hace falta, pídele a alguien que le ayude a quitar la plataforma de expedición.

• Debido al peso de la estufa, se debe usar una plataforma de ruedas suaves o un ascensor hidráulico para transportar este aparato. Se debe repartir el peso uniformemente en la plataforma (vea la Figura 6).

pulg

(578m)

FIGURA 6: POSICIONAMIENTO DE LA PLATAFORMA DE RUEDAS

Español 9

Paso 4: Quitar y reinstalar la puerta

PRECAUCIÓN:

TENGA CUIDADO AL QUITAR LA PUERTA. PESA MUCHO.

• Asegúrese de que la hornilla esté fría y que la corriente esté desconectada antes de quitar la puerta. De otro modo podría recibir una descarga eléctrica o quemarse.

• La puerta de la hornilla pesa mucho y es frágil. Use ambas manos para quitar o reinstalar la puerta.

• Si no agarra la puerta de la hornilla firme y correctamente, podría lesionarse o dañar el producto.

• Nunca suelte la agarradera de la puerta de la hornilla para intentar cerrar las bisagras cuando ha quitado la puerta. Sin el peso de la puerta, los poderosos resortes cerrarán las bisagras con mucha fuerza.

Para quitar la puerta de la hornilla:

1. Abra la puerta completamente y use un destornillador para abrir los soportes de las bisagras (Foto A).

2. Voltee los soportes de las bisagras hacía abajo (Foto B).

3. Cierre la puerta hasta que se detenga contra los soportes de las bisagras. Estos mantienen la puerta entreabierta.

4. Agarre la puerta de los extremos de la agarradera y levántela (los resortes ofrecerán un poco de resistencia). Cuando la parte delantera de la puerta esté suficientemente alta para que las muescas salgan de las bisagras, puede jalar y sacar la puerta del aparato (Foto C). Guarde la puerta en un lugar seguro y estable.

Foto A

Foto B

Español 10

Foto C

Para reinstalar la puerta de la hornilla:

1. Coloque la puerta en el ángulo adecuado (Figura 7) e inserte las bisagras en las ranuras. Las bisagras se engancharán firmemente en las ranuras si se instala adecuadamente la puerta. No fuerce o tuerza la puerta.

• Truco: Apoye la puerta sobre su pie y use su pierna para estabilizarla.

2. Abra completamente la puerta y use un destornillador

para empujar los soportes de las bisagras hasta el fondo de las ranuras (hacia la hornilla). Tenga cuidado para no arañar la estufa durante este proceso.

23°

Verificación de la instalación y del funcionamiento de la puerta

1. Abra y cierre la puerta lentamente para asegurarse de que se mueva normalmente y que esté ajustada a la cavidad de la hornilla. No fuerce para abrir o cerrar la puerta. Si está bien instalada, debería moverse fácilmente y, cuando está cerrada, estar alineada con la parte frontera de la hornilla.

2. Si no funciona adecuadamente, asegúrese de que las bisagras descansen en sus ranuras y que los soportes estén en el fondo de las ranuras.

3. Para las grandes y pequeñas hornillas, si la puerta o la agarradera parecen levemente desniveladas, puede ajustar su inclinación apretando o aflojando el tornillo Torx de la bisagra con un gran destornillador Torx T-

20. El tornillo se encuentra directamente encima de la ranura de la bisagra. Apriétela o aflójela según el ajuste que haga falta para alinear correctamente la puerta (Foto D).

• Los cajones calentadores y las puertas de las

hornillas no se pueden ajustar.

FIGURA 7: ÁNGULO APROXIMATIVO NECESARIO PARA QUITAR

LA PUERTA.

Apriete este tornillo para ajustar la puerta

Foto D

Español 11

Paso 5: Instalación del dispositivo antivuelco

ADVERTENCIA — RIESGO DE VUELCO DE LA ESTUFA:

• Para prevenir el vuelco accidental de la estufa, fíjela al piso con el dispositivo antivuelco proporcionado.

• Si no se instala el aparato de acuerdo con estas instrucciones, el aparato podría volcar. Se debe instalar, conforme a estas instrucciones, un dispositivo antivuelco con todas las estufas.

• Cuando jale la estufa de la pared por motivos de limpieza, servicio u otra razón, asegúrese de volver a insertar correctamente el dispositivo antivuelco cuando empuje la estufa contra la pared. Sino, en el caso de un uso poco normal de la estufa (por ejemplo si alguien trepa, se sienta o se apoya sobre una puerta abierta), ésta podría volcarse. El hecho de ignorar esta precaución puede causar el vuelco de la estufa, lo que podría causar lesiones debido a líquidos calientes derramados o al peso mismo de la estufa.

ADVERTENCIA — RIESGO DE DESCARGA ELÉCTRICA

• Tenga mucho cuidado cuando perfore orificios en una pared o en el piso ya que puede haber cables eléctricos ocultos.

• Identifique los circuitos eléctricos que podrían encontrarse en el sitio donde se instalará el dispositivo antivuelco y apague la corriente de estos circuitos.

• La falta de observar estas instrucciones puede causar una descarga eléctrica o lesiones graves.

PRECAUCIÓN — DAÑOS A LA PROPIEDAD:

• Contacte a un instalador o contratista cualificado para determinar el mejor método para perforar los orificios a través de la pared o del piso teniendo en cuenta el material (cerámica, madera dura, etc.).

• No deslice la estufa sobre un piso desprotegido.

• Si no lee estas instrucciones podría dañar la pared o la superficie del piso.

Herramientas necesarias para la instalación del dispositivo antivuelco:

• Destornillador Phillips

• Taladro eléctrico o de mano

• Cinta métrica o regla

• Broca de 1/8 pulg.(3,175 mm) (para pared y piso de madera o de metal)

• Broca de hormigón de 3/16 pulg. (4,76 mm) con punta de carburo (para pared o piso de hormigón o de bloques de hormigón)

• Cuatro anclajes de 3/16 pulg. (4,76 mm), para muro de yeso-cartón o de hormigón (no se requieren cuando el soporte del dispositivo antivuelco está fijado a una superficie sólida de madera o metal)

• Martillo

• Lápiz u otro marcador

ADVERTENCIA:

– Un niño o un adulto podrían volcar el aparato y perder la vida. – Asegúrese de que el dispositivo antivuelco esté instalado adecuadamente y que su soporte retenga la pata del aparato, conforme a las instrucciones de instalación. – Asegúrese de que el dispositivo antivuelco retenga la pata del aparato al reinstalarlo en su sitio. – No utilice el aparato si el dispositivo antivuelco no está instalado y no retiene el aparato. – El hecho de no leer las instrucciones de este manual puede causar la muerte o graves quemaduras a niños y adultos.

– Consulte las otras instrucciones de instalación..

No de pieza – Atención al

cliente de THERMADOR

415078 4 Tornillos Phillips, 655355 1 Soporte antivuelco

Cantidad Descripción

#10 x 1-½ pulg.

Español 12

Información de instalación importante:

• Si se fija el soporte antivuelco a un armario de madera sólido, su pared deber tener un grosor mínimo de ¾ pulg. (19 mm). El grosor de la pared o del piso puede requerir tornillos más largos, disponibles en su ferretería local.

• Use los anclajes apropiados cuando fije el soporte antivuelco a cualquier material que no sea madera o metal.

• En todos los casos, se deben fijar al menos dos (2) tornillos de fijación para instalarlo en el piso o dos tornillos de fijación (o anclajes par muro de yeso-cartón) para fijarlo en la pared situada detrás del aparato (vea las Figuras 8 y 9).

3 pulg

Zona de suministro de gas

(76mm)

Zona de alimentación eléctrica

• Para paredes o pisos de cerámica, perfore orificios de 3/16 pulg. (4,76 mm) solamente a través del azulejo, luego perfore el material detrás del azulejo como se indica arriba.

• Coloque el soporte en el piso, cerca del centro del sitio donde se instalará el aparato (ilustrado en la figura 8).

• Si se desplaza la estufa a un nuevo lugar, se debe quitar y reinstalar el dispositivo antivuelco.

2. Fije el soporte en el travesaño de pared o en el piso con los tornillos proporcionados.

3. Luego, cuando el aparato está instalado, las patas ajustables permitirán a la base moldada de deslizarse debajo del gancho del soporte para estabilizar el aparato.

Cuando el aparato está instalado

en su posición final, el “gancho”

del soporte antivuelco se engancha justo

encima de la base moldada de aluminio,

situada detrás de la estufa.

FIGURA 8: UBICACIÓN PARA LA INSTALACIÓN DEL DISPOSITIVO

ANTIVUELCO

Montaje del soporte antivuelco

1. Prepare los orificios según las indicaciones siguientes:

• Para paredes, travesaños de pared o pisos hechos de madera dura o de metal, perfore orificios de 1/ 8 pulg. (3,17 mm).

• Para paredes o pisos hechos de yeso u otros materiales suaves, perfore orificios de 3/16 pulg. (4,76 mm) a una profundidad mínima de 1-¾ pulg. (44 mm), luego inserte un anclaje de plástico en cada orificio usando un martillo.

• Para paredes o pisos hechos de cemento o de bloques de hormigón, perfore orificios de 3/16 pulg. (4,76 mm) a una profundidad mínima de 1-¾ pulg. (44 mm), luego inserte un anclaje para hormigón en cada orificio usando un martillo.

Apriete dos de los tornillos de fijación a través de esos dos orificios para fijar el dispositivo antivuelco en el piso.

Apriete dos de los tornillos de fijación (o dos anclajes para yeso, según el caso) a través de dos de esos orificios para fijar el dispositivo antivuelco en la pared trasera.

FIGURA 9: SOPORTE ANTIVUELCO

Español 13

Paso 6: Requisitos de gas y conexión del suministro de gas

Verifique el tipo de gas que se está usando en el lugar de instalación. Los aparatos vienen configurados para un

uso con gas natural o con gas propano (LP). Asegúrese de que la estufa corresponda al tipo de gas disponible en el sitio donde se instala. Estas estufas NO pueden convertirse de un tipo de gas u otro.

Para instalar el aparato en altitudes, consulte su proveedor de gas para que le comunique sus recomendaciones acerca de las dimensiones adecuadas para el orificio del conducto de suministro de gas y de otros ajustes necesarios para asegurar una combustión adecuada del gas en altitudes particulares.

PRECAUCIÓN:

Cuando conecte el aparato a gas propano, asegúrese de que el tanque de gas propano venga con su propio regulador de alta presión además del regulador de presión que se incluye con la estufa. La máxima presión de gas de este aparato no debe exceder 14.0 pulgadas (34.9 mb) de columna de agua entre el tanque de gas propano y el regulador de presión.

Conexión

Un técnico competente debe realizar las conexiones del suministro de gas conforme a los códigos y regulaciones locales. A falta de códigos locales, la instalación debe estar conforme al Código Nacional de Gas Combustible ANSI Z223.1/NFPA54 – edición actual.

Se debe instalar una válvula manual externa de cierre de gas, en un lugar accesible desde el frente del aparato. La línea de suministro no debe interferir con la parte trasera del aparato. Asegúrese de cerrar el suministro de gas con la válvula de cierre manual antes de conectar el aparato.

La estufa viene con su propio regulador de presión, montado permanentemente dentro de la estufa..

REQUISITOS PARA GAS NATURAL:

Conexión de entrada:

Presión de suministro:

Presión del colector:

REQUISITOS PARA GAS PROPANO:

Conexión de entrada:

Presión de suministro:

Presión del colector:

ADVERTENCIA:

No quite la placa trasera de la estufa. Sólo un técnico autorizado puede quitarla.

NPT ¾ pulg. (19 mm) externo NPT ½ pulg. (12,7 mm) interno (conducto flexible – mín. de ¾ pulg. de diámetro)

6 pulg. min. a 14 pulg. máx. (14,9 mb a 34,9 mb) de columna de agua

5 pulg. (12,5 mb) de columna de agua

NPT ¾ pulg. (19 mm) externo NPT ½ pulg. (12,7 mm) interno (conducto flexible – mín. de ¾ pulg. de diámetro)

11 pulg. min. a 14 pulg. máx. (27,4 mb a 34,9 mb) de columna de agua

10 pulg. (24,9 mb) de columna de agua

Conexión del suministro de gas

FIGURA 10: Conexión del Colector del Suministro de Gas

• Utilice un conducto flexible de ¾ pulg. (19 mm) entre el suministro de gas y la línea de suministro del aparato. La línea de suministro de gas está ubicada detrás de la estufa, abajo a la derecha. La línea externa de suministro de gas del aparato tiene una rosca de tipo NPT ¾ pulg. (19 mm) y la rosca interna es de tipo NPT ½ pulg. (13 mm) (vea la Figura 10). Tenga cuidado para no torcer el conducto flexible de ¾ pulg. (19 mm) cuando lo doble. La longitud recomendada del conducto flexible es de 48 pulg. (1219 mm). Consulte los códigos locales para conocer mejor las exigencias antes de proceder a la instalación.

Español 14

• Siempre use grasa para rosca o cinta de Teflon en las roscas de los tubos y tenga cuidado para no aplicar demasiada presión al apretar las conexiones.

• Las pruebas de fugas del aparato deben estar conforme a las siguientes instrucciones.

• Prenda el gas y revise las conexiones de la línea de suministro para ver si hay fugas usando una solución de agua y jabón.

• Si aparecen burbujas, esto indica una fuga de gas. Repare todas las fugas de inmediato.

ADVERTENCIA: No use ningún tipo de llama para verificar si

hay fugas de gas.

El instalador es responsable de asegurarse de que se lleven a cabo la instalación, la conexión de gas y la toma de tierra conforme a todos los códigos locales vigentes.

No intente ajustar de ningún modo el regulador de presión.

PRECAUCIÓN:

El aparato debe estar aislado del sistema de tubería de suministro de gas cerrando la válvula manual de cierre durante cualquier prueba de la línea de suministro de gas a presiones de prueba igual a o inferior a ½ psi (3,5kPa.).

Se deben desconectar el aparato y su válvula individual de cierre del sistema de suministro de gas durante toda prueba del sistema a presiones por encima de 1/2 psi (3,5kPa.).

Cuando verifique la presión de gas del colector, la presión de entrada al regulador debe ser al menos de 6.0 pulg. (14.9 mb) de columna de agua para gas natural o de 11.0 pulg. (27,4 mb) para gas propano.

Español 15

Paso 7: Requisitos de alimentación y conexión eléctrica, y de toma de tierra

Tabla B: Exigencias para los circuitos de alimentación eléctrica

Modelo Tensión Capacidad

nominal

36 pulg. 120 VCA 15 A 60 Hz Monofásico

36 pulg. con

plancha

48 pulg. con

plancha

• Antes de proceder a la instalación del aparato, corte la alimentación eléctrica en el panel de cortocircuitos. Bloquee el panel para impedir que se encienda de forma accidental.

120 VCA 20 A 60 Hz Monofásico 120 VCA 20 A 60 Hz Monofásico

• La fuente de alimentación (panel de cortacircuitos /

fusibles) debe estar equipada con un cable neutral de alimentación ya que los componentes críticos de la estufa, incluyendo los módulos de reencendido por chispa de los quemadores superficiales, requieren 120 VAC para funcionar correcta y seguramente.

PRECAUCIÓN:

Una fuente de alimentación incorrecta de 120 VAC causará el mal funcionamiento de este aparato, dañará la estufa y podría presentar un riesgo de descarga eléctrica.

• Cuando no se proporciona el circuito eléctrico correcto, es responsabilidad y obligación del instalador y del usuario hacer conectar una fuente de alimentación apropiada por un técnico cualificado. La instalación debe estar hecha conforme a todos los códigos y regulaciones locales aplicables. A falta de códigos locales, la conexión de la fuente de alimentación debe ser conforme al Código Eléctrico Nacional.

• La toma de tierra debe estar hecha conforme a todos los códigos vigentes. Sino, se debe aplicar la norma de electricidad ANSI/NFPA No 70 (EEUU) vigente.

• Los diagramas eléctricos a los que debe recurrir el técnico de servicio cualificado se encuentran detrás del adorno de la puerta de la hornilla (vea Figura 5 en la página 9).

Importante:

Para un funcionamiento correcto de todos los modelos de estufas de gas equipados con una plancha, se necesita un circuito reservado de 20 amperios. Antes de conectar el aparato, asegúrese de que todas las perillas estén en la posición OFF.

Para los aparatos equipados con un cable y un enchufe, no corte o quite la toma de tierra. Se debe enchufar el aparato en un enchufe adecuado para evitar los riesgos de descarga eléctrica. En caso de duda acerca de la toma de tierra adecuada del enchufe de la pared, el propietario debe contratar a un electricista cualificado.

Instalador –muestre al propietario la ubicación del disyuntor o del fusible. Márquela para recordarla más fácilmente.

Frecuencia Fase

Español 16

Paso 8: Instalación de la consola trasera (opcional)

Los métodos de instalación varían según las necesidades. Antes de empezar, lea atentamente estas instrucciones. Observe todos los códigos locales.

3. Utilice dos de los tornillos proporcionados para fijar las

ADVERTENCIA:

Para evitar posibles quemaduras o incendios, se debe quitar todo el material del embalaje del accesorio antes de usarlo.

Instalación de la consola trasera de protección

(PA [30,36, 48] JBS)

partes inferior y superior de la consola trasera de protección a cada travesaño de pared (vea la Figura 11).

• En algunos casos, y teniendo en cuenta la anchura variable de los travesaños de pared y de las consolas traseras de protección, se puede encontrar únicamente un travesaño de pared en el sitio de instalación.

4. Quite la lámina de protección de plástico.

Se debe instalar la consola trasera de protección antes de instalar una campana, ya que la campana cubre los tornillos de fijación superiores de la consola trasera de protec-

ción.

Piezas incluidas Herramientas requeri-

das

(10) tornillos de 1 pulg. (25,4 mm)

(1) consola trasera de protección

(1) manual de instalación Lápiz

• Para proteger la consola trasera de protección contra los rasguños, deje la lámina adhesiva de plástico que la cubre hasta terminar la instalación.

• Si la estufa ya está instalada, consulte las instrucciones del fabricante para desconectar el suministro de gas y la alimentación eléctrica. Desplace la estufa para tener acceso a la pared trasera.

1. Localice y marque los sitios donde pasan los travesaños de pared.

• Normalmente, los travesaños de pared se instalan a intervalos de 16 pulg. o 24 pulg. (406 mm o 1372 mm).

2. La altura de la campana determinará la altura de instalación del borde superior de la consola trasera de protección. Se debe instalar la consola trasera de protección para que el borde inferior de la campana cubra la parte superior de la consola trasera de protección de 1-½ pulg. (38 mm).

Destornillador o punta Phillips

Cinta métrica

30 pulg, 36 pulg, 48 pulg

(760mm, 913mm, 1218mm)

42 pulg (1070mm)

Travesaños de pared

FIGURA 11: INSTALACIÓN DE LA CONSOLA TRASERA

Reparta los tornillos

uniformemente arriba y abajo

Español 17

Instalación de la consola trasera de protección con un estante guarda-caliente

3. En el lugar indicado en la Figura 18, fije los soportes inferiores proporcionados con el estante guarda-caliente a través de la consola trasera de protección en los travesaños de pared.

4. Quite la lámina de protección de plástico.

5. Comience la instalación del estante guarda-caliente.

Soportes inferiores del estante

FIGURA 12: CONSOLA TRASERA DE PROTECCIÓN

CON ESTANTE GUARDA-CALIENTE

Se puede instalar primero la campana si instala la consola trasera de protección con un estante guarda-caliente ya que este estante cubrirá los tornillos de fijación superiores de la consola trasera de protección (Figura 17).

• Para proteger la consola trasera de protección de rasguños, deje la lámina adhesiva de plástico que la cubre hasta terminar la instalación.

1. 1. Localice y marque los sitios donde pasan los travesaños de pared.

• Normalmente, los travesaños de pared se instalan a intervalos de 16 pulg. o 24 pulg. (406 mm o 1372 mm).

2. La altura de la campana determinará la altura de instalación del borde superior de la consola trasera de protección. Se debe instalar la consola trasera de protección para que la parte trasera del estante guarda-caliente cubra la parte superior de la consola trasera de protección de 1-½ pulg. (38 mm).

Incluido con el estante guarda-caliente

FIGURA 13: CONSOLA TRASERA DE PROTECCIÓN CON ESTANTE

GUARDA

-CALIENTE

Español 18

Estante guarda-caliente

(KHS [30,36,42,48] QS)

5/8”

(16mm)

Piezas incluidas

(352mm)

pulg

, 42

pulg

, 36

pulg

(762, 914, 1067, 1219mm)

Soportes superiores

del estante (2)

pulg

, 48

pulg

Soportes inferiores

del estante (2)

Estantes guarda-

Herramientas requeridas

El borde se deslizará debajo de la campana

El estante se sube

pulg

(257mm)

/2 pulg

(343mm)

caliente (2)

FIGURA 14: ESTANTE GUARDA-CALIENTE

(12) tornillos de 1 pulg. (25,4 mm) (4) tornillos de ½ pulg. (12,7 mm)

(4) tuerca en U

(2) soportes superiores para el estante

(4) soportes inferiores para el estante

(2) rejillas guarda-caliente

(1) consola trasera para estante guarda-caliente

(1) manual de instalación y patrón de papel

Cinta métrica Destornillador o punta Phillips Cinta de pintor Cuchillo o tijeras Lápiz

Español 19

1. Pegue con cinta los patrones de papel proporcionados con el estante guarda-caliente de la forme siguiente:

• Pegue la hoja titulada Left Hand Template en la esquina inferior izquierda alineando el borde inferior de la campana y la línea superior del patrón.

• Pegue la hoja titulada Right Hand Template en la esquina inferior derecha alineando el borde inferior de la campana y la línea superior del patrón.

• Pegue la hoja titulada Installation Instruction para que la flecha de encima del patrón esté alineada con la línea central de la campana. Alinee el borde inferior de la campana y la línea superior del patrón.

• Los lados del patrón deben corresponder a la longitud del estante.

2. Instale los dos soportes superiores del estante y los tres soportes inferiores del estante en los sitios indicados en los patrones. Fíjelos con los diez tornillos de 1 pulg. (25,4 mm) proporcionados.

3. Corte el patrón alrededor de los soportes y quítelo de la pared. No lo tire antes de terminar la instalación del estante guarda-caliente.

4. Inserte las cuatro tuercas en los cuatro soportes inferiores del estante.

5. Instale la placa mural colocando las muescas de las esquinas (dorso de la placa mural) encima de los dos soportes superiores del estante. Deslice el accesorio del estante hacia arriba hasta que la parte inferior se enganche en los soportes inferiores (Figura 20)..

(2) soportes superiores para el estante

(4) soportes inferiores para el estante

FIGURA 15: 48 PULG DORSO DE LA PLACA MURAL

6. Asegúrese de que la parte superior del accesorio del estante esté bien fijada tirando de la parte superior del accesorio del estante.

7. Fije la parte inferior del accesorio del estante con los cuatro tornillos ½ pulg. (12,7 mm) proporcionados.

(2) muescas

Para un estante guarda-caliente de 48 pulg.

Siga los pasos 1-6 teniendo en cuenta que los soportes inferiores se deben instalar a intervalos de 15 pulg. (381 mm).

Español 20

Instalación de la consola trasera baja

DISPONIBLE CON LOS MODELOS SIGUIENTES:

PRG366JG Estufas de gas Pro Grand® de 36 pulg. con seis quemadores PRL366JG Estufas de gas Pro Grand® de 36 pulg. con seis quemadores – Propano PRG364JDG Estufas de gas Pro Grand® de 36 pulg. con cuatro quemadores y una plancha PRL364JDG Estufas de gas Pro Grand® de 36 pulg. con cuatro quemadores y una plancha – Propano PRG486JDG Estufas de gas Pro Grand® de 48 pulg. con seis quemadores y una plancha PRL486JDG Estufas de gas Pro Grand® de 48 pulg. con seis quemadores y una plancha – Propano

ADVERTENCIA:

Para evitar posibles quemaduras o incendios, se debe quitar todo el material de embalaje del accesorio antes de usarlo.

ADVERTENCIA:

Tenga cuidado para no pellizcarse les dedos o las manos al instalar la consola trasera. Podría lesionarse gravemente. Lleve guantes de protección gruesos para evitar cortarse o lastimarse los dedos o las manos al deslizar la consola sobre la estufa.

PRECAUCIÓN:

¡El estante alto puede calentarse mucho! NO coloque encima de este estante:

• plásticos o contenedores que se pueden derretir

Nota:

Si se usa una consola trasera de protección con la consola baja, instale primero la consola trasera de protección, luego la consola baja antes de volver a colocar la estufa en

su sitio.

Piezas proporcionadas con el estante alto

(1) panel superior

(1) panel delantero

(13) tornillos Torx T-20 de acero inoxidable (16 o 14) tornillos de punta Torx T-20

• artículos inllamables

• una carga de más de 30 libras (13,6 kg)

(1) manual de instalación

Estante Alto

Consola Trasera Baja

FIGURA 16: VISTA FRONTAL DEL ESTANTE Y DE LA CONSOLA TRASERA

BAJA

Piezas proporcionadas con la consola baja

(1) panel

(9 o 8) tornillos Torx T-20 de acero inoxidable (8 o 6) tornillos de punta Torx T-20

(1) manual de instalación

Herramientas requeridas

Destornillador o punta Torx T-20 Guantes de protección

Español 21

Números de modelo para las consolas traseras

bajas

Modelo 36” 48”

Instalación de la consola trasera baja

e instala dentro de las pestañas del panel trasero

Consola trasera baja Estante alto Adorno tipo isla Proporcionado con la estufa

Se debe instalar la consola trasera baja antes de empujar la estufa en su posición final. Cuando hay menos de 12 pulg. (305 mm) de espacio libre horizontal entre materiales combustibles* y el dorso de la estufa sobre su superficie, se debe comprar e instalar una consola trasera baja o

un estante alto THERMADOR®. Cuando el espacio libre horizontal debajo de materiales combustibles* es de más de 12 pulg. (305 mm), o para las instalaciones tipo isla, se

puede utilizar el adorno tipo isla THERMADOR® proporcionado.

PA36JLBG PA48JLBG

PA36JHSG PA48JHSG

Ensamblaje del estante alto

5 tornillos a lo largo de la parte superior

12 tornillos a lo largo de la parte trasera

Estante alto

Consola trasera baja

Adorno tipo isla

(incluido con la estufa)

Se instala dentro de las pestañas del panel trasero

e instala dentro de las pestañas del panel traser

FIGURA 18: INSTALACIÓN DE LA CONSOLA TRASERA BAJA

1. Quite la lámina de protección de plástico.

2. Según el modelo, quite los tres o cuatro tornillos Torx T-20 de acero inoxidable de la cara del adorno tipo isla proporcionado, los cuatro tornillos de punta que sujetan el adorno a los paneles laterales y los dos o cuatro tornillos de punta que mantienen la placa trasera en su sitio. Levante el adorno para quitarlo totalmente.

3. Alinee el panel trasero de la consola con las pestañas de los rincones de izquierda y derecha de los paneles laterales. La consola trasera baja se inserta en las guías situadas detrás de la estufa.

4. Asegúrese de que la parte frontal de la consola esté fuera de la pestaña de la parte frontal de la estufa.

5. Vuelva a instalar los tornillos en el panel delantero y los paneles laterales de la consola.

6. Atornille tornillos para fijar el panel trasero de la consola a las guías de la parte trasera de la estufa.

FIGURA 17: VISTA TRASERA DE LA CONSOLA DE PROTECCIÓN

1. Quite la lámina de protección de plástico.

2. Inserte el estante en las guías de la consola trasera baja.

3. Fije cinco tornillos de acero inoxidable a lo largo de la parte superior del estante y doce tornillos de acero inoxidable en la parte trasera del estante.

4. Comience la instalación de la consola trasera baja.

Español 22

Paso 9: Colocar y nivelar la estufa

PRECAUCIÓN:

Los bordes superiores de los paneles laterales de la estufa deben estar a la misma altura o más altos que la encimera adyacente. Si se usa la estufa a una altura más baja que la encimera adyacente, los armarios podrían estar expuestos a temperaturas excesivas, lo que podría dañar la encimera y los armarios (vea la Figura 25 en la página 26).

Para obtener un rendimiento óptimo, la estufa debe estar nivelada. Esto es muy importante para todos los aparatos que vienen equipados con una plancha). La cavidad dela hornilla también debe estar nivelada para obtener un rendimiento óptimo.

• Las patas traseras de las estufas tienen ruedas (vea la figura 24). Esas ruedas facilitan el desplazamiento de la estufa. Puede empujar la estufa en su posición final levantando ligeramente la parte delantera del aparato.

• La estufa tiene cuatro patas ajustables, enroscadas en la base moldada de aluminio del aparato. Se puede nivelar la estufa girando con una llave ajustable de 12 pulg. (305 mm) los lados planos de cada pata.

• Se recomienda medir la altura de la encimera con una cinta métrica, aumentar entre 1/16 pulg. y 1/8 pulg. (23 mm) y ajutar las patas antes de colocar la estufa en su posición final.

• El ajuste de la altura se debe hacer poco a poco, alternando entre cada una de las cuatro patas hasta que los bordes superiores de los paneles laterales de la estufa estén aproximadamente a la misma altura que la encimera.

• Los ajustes finales de la altura de las dos patas traseras se deben hacer antes de mover la estufa hasta su posición final entre los armarios.

Ubicación de las ruedas

FIGURA 19: UBICACIÓN DE LAS RUEDAS

• En el momento de instalar la estufa en su posición final, asegúrese de que el gancho del soporte antivuelco se inserte correctamente en la brida trasera de la base moldada (vea el “Paso 5: Instalación del dispositivo antivuelco” en la página 12). Para comprobar si se engancha, puede mirar a través de la abertura delante del aparato, cerca del piso.

• Cuando la estufa se halla en su posición final, los ajustes de altura finales y el alineamiento con la encimera se hacen con las patas delanteras.

Nota: Se da por supuesto que la encimera adyacente a la estufa está bien nivelada.

Español 23

¡PRECAUCIÓN! No utilice la estufa si los paneles laterales están más bajos que la encimera. Las altas temperaturas de la hornilla podrían dañar los armarios o la encimera.

Armario

¡CORRECTO! – Las patas ajustables deberían ajustarse para que los paneles laterales estén a la misma altura que los armarios

Armario

Español 24

Armario

Estufa

Para ajustar las patas con una llave ajustable, agarre los lados planos de las patas y gire.

Armario

FIGURA 20: AJUSTE DE LA ALTURA DE LA ESTUFA

Instalación de las cubiertas de patas

1. Quite el embalaje de plástico de las piezas de acero inoxidable.

2. Coloque la pieza más corta, con los cortes hacia arriba, dentro de la pieza más ancha, con la parte abierta de las dos piezas hacia atrás (figura 26).

3. Debajo de la estufa, instale las piezas juntas alrededor de una pata.

4. Deslice la pieza exterior hacia arriba dejándola pieza interior descansar en el piso. La otra pieza tiene muescas (que no se pueden ver) en las que la pieza más ancha debe engancharse. Debería sentir un chasquido indicando que el dispositivo está fijado correctamente (Figure 27).

5. Repita el proceso con todas las patas visibles.

Una vez que la estufa está nivelada correctamente y que las cubiertas de las patas están instaladas, vuelva a colocar el adorno de puerta y reinstale la puerta de la hornilla (vea “Paso 4: Quitar y reinstalar la puerta” en la página 10).

FIGURA 21: CUBIERTAS DE PATAS

FIGURA 22: CUBIERTAS DE PATAS INSTALADAS

Ajuste de la inclinación de la plancha (con algunos modelos) Si la estufa viene equipada con una plancha eléctrica, revise el ajuste de la plancha echando dos cucharadas de agua sobre la parte trasera de la bandeja de la plancha. El agua debería bajar lentamente hacia el colector de grasa. En caso contrario, ajuste los dos tornillos bajo la parte trasera de la bandeja. Comience con medio giro de los tornillos en sentido antihorario. Los ajustes siguientes deben ser de un cuarto de giro hasta que el agua fluya lentamente hacia el colector de grasa.

Asegúrese de que las tapas de los quemadores estén bien colocadas en sus bases en la superficie de la estufa.

Español 25

Rodapié (opcional)

(PA [36,48] JTKG)

Piezas incluidas del rodapiés

(1) rodapié

(4) tornillos de punta Torx T-20

(1) manual de instalación

Herramientas requeridas

Destornillador o punta Torx T-20 Guantes de protección

1. Quite las cubiertas de las patas deslizando la pieza exterior de la cubierta de la pata hacia abajo, desenganchando las muescas extruidas de la base de aluminio (vea la Figura 26 en la página 27).

2. Quite la lámina de protección de plástico que cubre el rodapié.

3. Bajo la estufa, con los orificios y las pestañas giradas hacia arriba, instale el rodapié alrededor de la base moldada de aluminio.

4. La pieza de acoplamiento está equipada a cada lado con muescas extruidas que se deben insertar en los orificios del rodapié. Debería sentir un chasquido indicando que el dispositivo está fijado correctamente.

5. Instale el rodapié a ambos lados del aparato fijándolo en los orificios de instalación extruidos con los tornillos de punta Torx T-20 proporcionados.

Ubicación de los dos orificios de instalación

FIGURA 23: INSTALACIÓN DEL RODAPIÉ

Español 26

Paso 10: Pruebas y ajustes de los quemadores

Instale los componentes sueltos que quitó anteriormente, como las tapas y las rejillas de los quemadores. Asegúrese de asentar correctamente las tapas de los quemadores en sus bases. Antes de probar el funcionamiento del aparato, asegúrese de que no haya fugas de gas en la línea de suministro y que el aparato esté conectado a la fuente de alimentación eléctrica. Abra la válvula de cierre de gas.

Cuatro quemadores de la superficie de la estufa, a la izquierda y dos a la derecha, tienen la función XLO®, que

crea un ciclo en que la llama se enciende y apaga. Esta es una operación normal.

Repita este proceso con todos los quemadores de la estufa.

Pruebas de los quemadores de la superficie de la estufa Prueba del encendedor de los quemadores. Seleccione la perilla de un quemador de la estufa. Presiónela y gire en sentido antihorario hasta HI. El módulo de chispa producirá un chasquido. Una vez que el aire se haya vaciado de las líneas de alimentación, el quemador debería encenderse en menos de cuatro (4) segundos.

Prueba de llama: opción Alta. Gire la perilla del quemador a HI. Vea la Figura 24 para conocer las características de una llama correcta.

Si uno de los quemadores sigue produciendo una llama casi o completamente amarilla, asegúrese de que el casquillo del quemador esté posicionado apropiadamente en su base y vuelva a probar. Si las características de la llama no mejoran, póngase en contacto con

THERMADOR®.

Prueba de llama: opción Fuego lento: Gire la perilla del quemador a SIM. Asegúrese de que la llama rodee completamente el quemador. Debe haber una llama en cada orificio del quemador y no debe haber un espacio de aire entre la llama y el quemador. Si uno de los quemadores no propaga la llama adecuadamente,

póngase en contacto con THERMADOR®.

Llama amarilla:

Se debe ajustar mejor.

Extremidades amarillas del cono exterior:

Normal con el gas propano.

Llamas azules:

Normal con el gas natural

Si la llama es casi o completamente amarilla, asegúrese de que el regulador esté ajustado para el combustible apropiado. Después del ajuste, vuelva a probar la llama.

Es normal que haya rayas naranjas durante el encendido inicial.

Permita que el aparato funcione durante 4-5 minutos y vuelva a evaluar la llama antes de realizar ajustes.

FIGURA 24: Características de las llamas

Cuando la llama está ajustada correctamente:

• Debería salir una llama por cada orificio del quemador.

• No debería haber un espacio de aire entre la llama y los orificios del quemador.

Español 27

Las estufas de gas utilizan un quemador en forma de tubo equipado de un obturador de aire que permite ajustar la cantidad de aire primario que pasa por el quemador. Los obturadores de aire de los quemadores en forma de tubo vienen preajustados de fábrica. Normalmente, no se necesita un reajuste, salvo en condiciones raras como cuando se instala el aparato en altitudes altas.

Prueba de los quemadores de la hornilla

Quite la cubierta inferior situada en el fondo de la hornilla quitando los cuatro tornillos que sujetan la cubierta y levante la cubierta y el deflector para despejar el quemador en U de la hornilla. EL proceso para exponer el quemador de la pequeña hornilla de la estufa de 48 pulg. es igual.

Prueba del encendido de los quemadores de la hornilla

Encienda la hornilla en el modo BAKE, a 350 °F. Después de un momento los quemadores se encenderán. Se quedarán encendidos hasta alcanzar 350 °F. Luego, se apagarán. A partir de entonces, los quemadores se encenderán y se apagarán a intervalos para mantener la temperatura.

¡Deje que los quemadores se enfríen antes de quitarlos!

Ajuste de la llama (en caso necesario): Los quemadores de gas en forma de tubo que se usan con los aparatos THERMADOR® tienen un sistema de obturador de aire parecido al sistema ilustrado en la Figura 25 y se pueden ajustar utilizando el método siguiente (a no ser que no se recomiende). Hace falta del aparato para ajustar los obturadores de aire.

• Afloje los tornillos del obturador y modifique la posición del obturador.

• Ajuste el obturador a una posición más cerrada si la llama es demasiado alta o ruidosa, o si no se propaga bien. Ajuste el obturador en una posición más abierta si la llama es demasiado amarilla (vea la Figura 25).

• Apriete los tornillos del obturador.

• Después del ajuste, reinstale el quemador y compruebe la llama. El obturador de aire se debe ajustar al orificio para asegurar un correcto funcionamiento del quemador.

• Repita este proceso hasta que las características de la llama sean aceptables (vea la Figura 24 en la página 27).

quitar el quemador

Prueba de la llama de los quemadores de la hornilla

Inspeccione la llama de los quemadores de la hornilla mientras están encendidos. Vea la Figura 24 en la página 27 para conocer las características de una llama normal. Si

la llama es casi o completamente amarilla, se debe ajustar los obturadores de aire de los quemadores de la hornilla. Vea el proceso de ajuste de la llama en la sección siguiente.

Prueba del encendido del asador

Encienda la estufa en el modo BROIL. Los quemadores del asador se encenderán después de 30-75 segundos.

Nota:

Los dos quemadores infrarrojos de cerámica del asador no tienen obturadores de aire, razón por la cual no se deben ajustar.

Reinstale la cubierta inferior de la hornilla. Deslice la cubierta en su sitio y fíjela de nuevo a la cavidad de la hornilla.

si:

Obturador de aire

Tornillo

Más abierto:

Llama menos amarilla

Más cerrado:

Llama menos azul Mejor propagación

Llamas menos altas o ruidosas

FIGURA 25: AIR SHUTTER ADJUSTMENT (IF NECESSARY)

Llame a THERMADOR

1. Uno de los quemadores no se enciende.

2. La llama de los quemadores de la hornilla o del asador se apaga antes de que la estufa alcance la temperatura deseada.

3. Uno de los quemadores sigue produciendo una llama amarilla.

Español 28

PRECAUCIÓN:

Un técnico cualificado debe proceder al ajuste de los quemadores. Ajustes incorrectos pueden causar emanaciones de productos nefastos o invalidar la garantía del aparato.

Lista de chequeo para el instalador

Se respetaron los espacios libres especificados entre la estufa y los armarios adyacentes.

Aparato nivelado y cubiertas de patas instaladas. Tapas de quemadores correctamente colocadas sobre

sus bases.

Se quitó todo el material de embalaje. Se fijó el adorno de tipo isla o la consola trasera

conforme a las instrucciones.

Adorno de puerta reinstalado (vea la Figura 5). La plancha está bien instalada, está inclinada

ligeramente hacia adelante y no hay fugas. Alineamiento y ajuste de la puerta de la hornilla, según la necesidad.

Suministro de Gas

Conexión: NPT, ¾ pulg. (19 mm) con un conducto flexible de un diámetro mínimo de ¾ pulg. (19 mm). El aparato está conectado solamente al tipo de gas para el cual está certificado. Se instaló la válvula de cierre manual de gas en un lugar accesible (sin que se tenga que mover la estufa).

Se comprobó que no hay fugas de gas. Si la estufa usa gas propano, asegúrese de que el

tanque de gas propano venga con su propio regulador de alta presión además del regulador de presión que se incluye con la estufa.

El propietario sabe dónde está la válvula de cierre manual de gas.

Electricidad

Se usa un enchufe protegido contra las subidas de tensión de corriente en el cable de alimentación.

Toma de tierra adecuada. El propietario sabe dónde está el disyuntor principal.

Funcionamiento

Las perillas están centradas y giran libremente. Cada quemador prende bien, tanto en forma individual

como junto con otros quemadores funcionando. Las bisagras de la puerta de la hornilla están enganchadas y se cierran correctamente. La agarradera y la puerta de la hornilla están niveladas y centradas. La puerta se abre y cierra correctamente. Las rejillas de los quemadores están posicionadas correctamente, están niveladas y no se mueven.

INSTALADOR: escriba el número de modelo y el

número de serie de la placa de señalización en la página 32 del MANUAL DE CUIDADO Y USO (la placa se halla en el lado derecho de la estufa, entre la cavidad de la hornilla y el panel lateral). Deje el MANUAL DE CUIDADO Y USO y el MANUAL DE INSTALACIÓN al dueño del aparato.

Limpieza y protección de las superficies exteriores

Se pueden limpiar las superficies de acero inoxidable con un trapo húmedo, jabonoso, y enjuagarlas con agua limpia antes de secar con un trapo suave para evitar la formación de marcas de agua. Cualquier detergente suave para vidrio quitará huellas dactilares y manchas.

Para decoloraciones o suciedades persistentes, consulte el manual de uso y cuidado.

Para sacar brillo y proteger el acero inoxidable, use un detergente o un cera como Stainless Steel Magic®.

NO deje que la suciedad permanezca largos períodos de tiempo en las superficies.

NO use fibra metálica normal o cepillos metálicos. Se pueden pegar pedazos pequeños de metal a la superficie y oxidarla.

NO permita que soluciones salinas, desinfectantes, blanqueadores o compuestos de detergentes tengan contacto prolongado con el acero inoxidable. Muchos de estos compuestos contienen químicos dañinos. Enjuague con agua después de cada exposición y seque con un trapo limpio.

Español 29

Las especificaciones sirven exclusivamente para propósitos de planeación. Consulte las instrucciones de instalación y con su proveedor de encimeras antes de hacer los recortes en la encimera. Consulte a un ingeniero de calefacción y ventilación para determinar los requisitos específicos de ventilación que se aplican en su caso. Para obtener información más detallada, consulte las instrucciones de instalación que se incluyen con el

producto o escriba a THERMADOR

indicando el número de modelo. Nos reservamos el derecho de modificar las especificaciones o el diseño de nuestros productos sin previo aviso. Algunos modelos están certificados para ser

usados en Canadá. THERMADOR

no es responsable de los productos transportados desde Estados Unidos para un uso en Canadá. Infórmese mediante su distribuidor o detallista canadiense local.

Por favor, no dude en ponerse en contacto con uno de nuestros empleados “estrellas” de atención al cliente si tiene preguntas o en el caso más bien improbable de que su aparato THERMADOR® necesite reparaciones. Nuestro equipo estará listo para ayudarle.

www.thermador.com/support

1-800-735-4328

Piezas y accesorios

Usted puede comprar piezas, filtros, productos de limpieza para acero inoxidable y más aún por teléfono o en nuestra tienda THERMADOR® en línea.

www.thermador-eshop.com

Atención al cliente de THERMADOR®

Mantenimiento

Nos damos cuenta de que Usted invirtió una suma considerable en su cocina. Nos dedicamos a atenderle para que pueda sacar provecho de una cocina donde podrá expresar toda su creatividad durante muchos años.

THERMADOR 5551 McFadden Avenue, Huntington Beach, CA 92649 1-800-735-4328 • www.thermador.com

Español 30

Specifications are for planning purposes only. Refer to installation instructions and consult your countertop supplier prior to making counter opening. Consult with a heating and ventilating engineer for your specific ventilation requirements. For the most detailed information, refer to installation instructions accompanying product or write Thermador indicating model number. We reserve the right to change specifications or design without notice. Some models are certified for use in Canada.

THERMADOR® is not responsible for products which are transported from the U.S. for use in Canada. Check with your local Canadian distributor or dealer. ______________________________________________________________________________________________

Les spécifications ne sont fournies qu’à titre prévisionnel. Consultez les instructions d’installation et le fournisseur de votre plan de travail avant de le modifier. Consultez un entrepreneur en chauffage et en climatisation pour vos conditions spécifiques de ventilation. Pour une information plus détaillée, reportez-vous aux instructions d’installation

jointes au produit ou bien écrivez à THERMADOR® en indiquant le numéro du modèle. Nous nous réservons le droit de modifier les caractéristiques ou le design sans préavis. Certains modèles sont approuvés pour le Canada. Thermador n’est pas responsable des produits transportés des États-Unis pour être utilisés au Canada. Veuillez vous renseigner auprès de votre distributeur ou détaillant canadien. ______________________________________________________________________________________________

Las especificaciones son exclusivamente para propósitos de planeación. Consulte las instrucciones de instalación y a su proveedor de cubiertas antes de hacer los recortes en la cubierta. Consulte a un ingeniero de calefacción y ventilación para determinar sus requerimientos específicos de ventilación. Para la información más detallada, consulte

las instrucciones de instalación que se incluyen con el producto o escriba a THERMADOR® indicando el número de modelo. Nos reservamos el derecho de modificar las especificaciones o el diseño sin previo aviso. Algunos modelos están certificados para ser usados en Canadá.

Thermador Support

Service

We realize that you have made a considerable investment in your kitchen. We are dedicated to supporting you and your appliance so that you have many years of creative cooking.

Please don't hesitate to contact our “Star” Customer Support Department if you have any questions or in the unlikely event that your Thermador appliance needs service. Our service team is ready to assist you.

www.thermador.com/support 1-800-735-4328

5551 McFadden Avenue, Huntington Beach, CA 92649 • 1-800-735-4328 • www.thermador.com

Parts & Accessories

Parts, filters, descalers, stainless steel cleaners and more can be purchased in the Thermador eShop or by phone.

www.thermador-eshop.com

Thermador PRL486JDG, PRG366JG, PRL364JDG Installation

Specifications and Main Features

Frequently Asked Questions

User Manual
