Thecus N4100PRO User Guide
Thecus N4100PRO
使用说明
版权和商标公告
Thecus和Thecus产品的其他名字的注册商标为Thecus科技有限公司。Microsoft, Wi
和Windows标志的注册商标为微软公司。Apple, iTunes和Apple OS X的注册商标为苹果电
脑公司。所有其他商标和品牌名称都是他们各自的所有人的财产。如未经通知，说明书以改版
为准。
版权(C) 2008 Thecus 科技公司。版权所有
ndows,
关于这份手册
这份手册里的所有信息已经很被仔细地核实，以确保它的正确性。如果发生错误，请给我们反
馈。在未通知的情况下，Thecus科技公司对这份手册内容的修改保留权利。
产品名称: Thecus N4100PRO
手册版本: 1.2
出厂日期 2008 年 10 月
有限担保
Thecus科技公司担保Thecus N4100PRO的所有部件在他们离开工厂之前都经过全面
地测试，还有必须在一般使用的情况下能正常地运作。一旦发生任何系统故障，如果
产品在保修期内，在正常使用的情况下出现故障，Thecus科技公司，当地代表和经销
商有责任对客户进行免费保修。Thecus科技公司不对任何由产品引起的任何数据损坏
或损失负责任。强烈推荐用户进行必要的备份操作。
2
安全警告
对于您的安全方面，请阅读并按照下面的安全警告。
请在安装您的N4100PRO.之前全面地阅读这份手册。
你的N4100PRO是一复杂的电子设备。不要在任何情况下尝试修理它。在发生故障的情况
下，立即关掉电源，然后到合格的服务中心修理。对于细节方面联系你的经销商。
不要在电源线上放置任何东西。不要把电线放在任何可以被踏着走的地方。谨慎地放好连
接电缆，避免他们受到踩踏。
在温度为 0°C 和 40°C 之间，伴随着 20% – 85%的相对湿度，你的N4100PRO可以正
常运作。在极端的环境条件下使用N4100PRO可能会损坏它。
确保给N4100PRO正确地供电(AC 100V ~ 240V, 50/60 Hz，3A). 把N4100PRO插
到不正确的电源会被损坏。
不要把N4100PRO暴露在潮湿，有灰尘的，有腐蚀性液体的地方。
不要把N4100PRO放置在任何不平坦的表面上。
不要把N4100PRO放置在太阳直射的地方，或者暴露在其他热源处。
不要使用化学用品或者气溶胶清洗N4100PRO。在清洗前，拔掉电源线和所有的连接电
缆。
不要在N4100PRO上放置任何物体，或者阻塞它的通风口，避免该设备温度过高。
使儿童接触不到包装。
如果要撤除这个设备，为了安全撤除电子产品，保护环境，请按照你的机子调整操作。
3
目录
版权和商标公告 .................................................................................. 2
关于这份手册 .....................................................................................2
有限担保........................................................................................... 2
安全警告........................................................................................... 3
目录 ................................................................................................ 4
第一章: 介绍...................................................................................... 8
概述 ........................................................................................................8
产品优点...................................................................................................8
文件服务器............................................................................................8
FTP（文件传输协议）服务器 ......................................................................8
备份服务器............................................................................................8
打印机服务器 .........................................................................................8
高级电源管理 .........................................................................................8
安装包内容................................................................................................9
面板 ......................................................................................................10
硬盘托盘.................................................................................................10
后面板 ...................................................................................................11
第二章:硬件安装 ............................................................................... 12
概述 ......................................................................................................12
在你开始之前...........................................................................................12
硬盘安装.................................................................................................12
电缆连接.................................................................................................13
检查系统状态...........................................................................................13
系统状态正常 ....................................................................................... 13
系统故障.............................................................................................13
首次安装......................................................................................... 14
概述 ......................................................................................................14
Thecus 安装向导.....................................................................................14
LCD控制 ............................................................................................16
显示模式.............................................................................................16
USB复制 ...................................................................................................17
第一步：网络设置。............................................................................... 17
第二步， RAID（磁盘阵列）创建............................................................... 17
第三步：创建本地用户或者设置认证。.........................................................17
第四步：创建文件夹和安装ACLs................................................................ 18
第五步：开始服务..................................................................................18
第四章：系统管理..............................................................................19
概述 ......................................................................................................19
网站管理界面...........................................................................................19
菜单栏 ...............................................................................................19
语言选择.................................................................................................20
状态菜单.................................................................................................20
产品信息.............................................................................................20
系统/服务状态...................................................................................... 21
系统信息.............................................................................................22

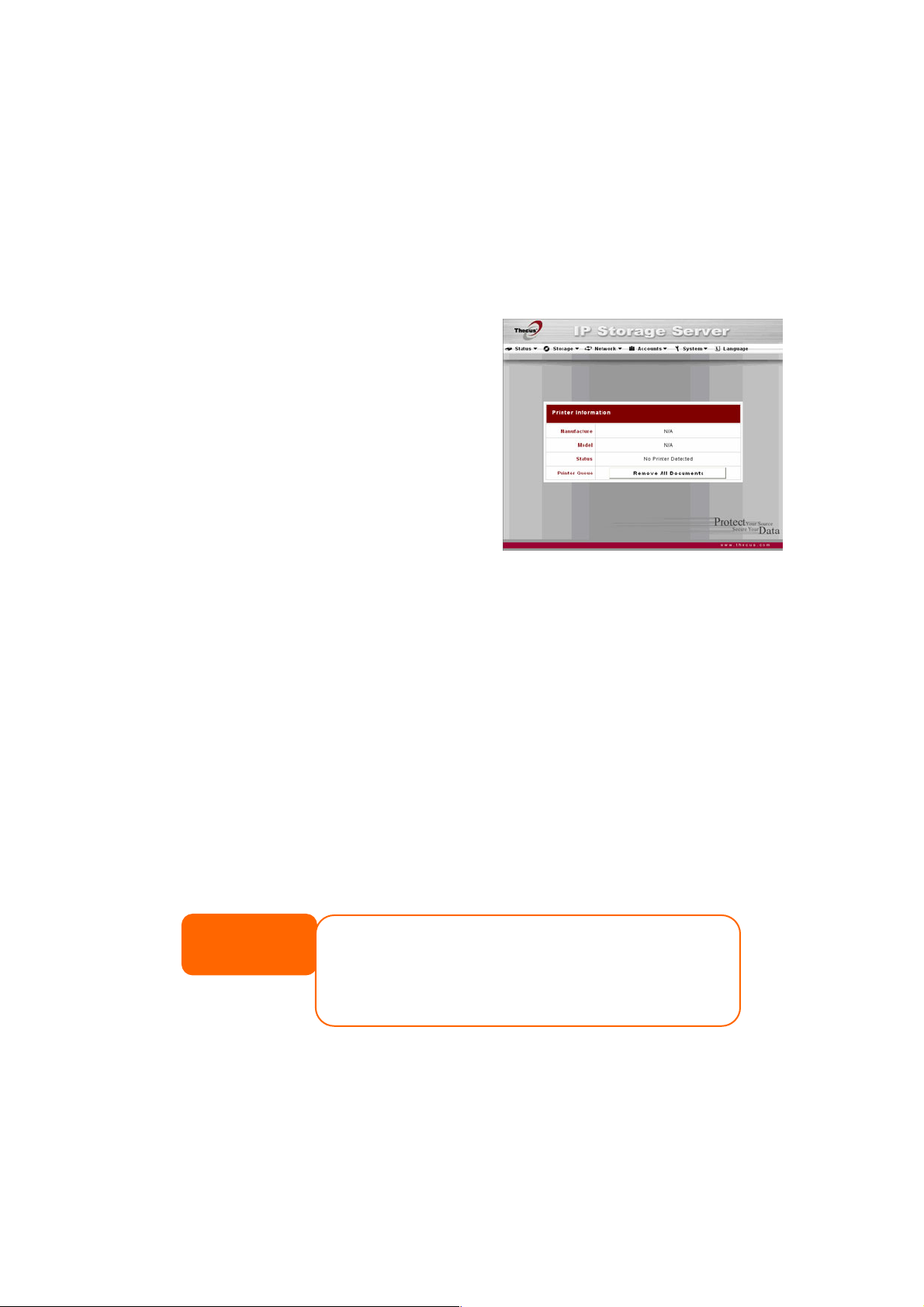

打印机状态..........................................................................................22
UPS设置 ............................................................................................23
4
远程唤醒 (WOL)................................................................................... 24
电源管理.............................................................................................24
注销.................................................................................................. 24
存储管理.................................................................................................25
磁盘信息.............................................................................................25
S．M．A．R．T信息 .................................................................................... 25
RAID 信息 .......................................................................................... 26
RAID（磁盘阵列）配置...........................................................................27
RAID级别.................................................................................................. 28
创建一个RAID（磁盘阵列） ............................................................................29
RAID 扩容 ................................................................................................. 29
阵列转移 ...................................................................................................30
删除一个RAID ............................................................................................ 30
文件夹管理..........................................................................................31
添加文件夹................................................................................................. 31
编辑文件夹................................................................................................. 32
删除文件夹................................................................................................. 33
NFS（网络文件系统）共享.............................................................................. 33
文件夹访问控制列表（ACL） ...........................................................................34
文件系统检查 ....................................................................................... 35
高级选项.............................................................................................36
文件存储通道 .............................................................................................. 36
回收站 ......................................................................................................37
桑巴匿名登录认证.........................................................................................37
网络管理.................................................................................................37
WAN（广域网）设置。...........................................................................37
LAN（ 局域网）设置..............................................................................39
DHCP（动态主机配置协议）配置............................................................... 39
WLAN（无线局域网）配置....................................................................... 40
AFP(苹果网络设置) ............................................................................... 42
NFS（网络文件系统）设置.......................................................................42
用户和组管理...........................................................................................42
用户和组管理...........................................................................................43
本地用户配置 ....................................................................................... 43
添加用户 ................................................................................................... 43
修改用户 ................................................................................................... 44
删除用户 ................................................................................................... 44
本地组配置..........................................................................................44
添加组 ......................................................................................................44
修改组 ......................................................................................................45
删除组 ......................................................................................................45
成批用户和组创建..................................................................................45
ADS配置 ............................................................................................45
系统设置.................................................................................................47
系统通知.............................................................................................47
系统日志.............................................................................................48
时间和日期设置 ....................................................................................49
系统配置备份和修复。 ............................................................................49
模块管理.............................................................................................50
重设回出厂默认设置。 ............................................................................51
升级系统固件 ....................................................................................... 51
改变管理员密码 ....................................................................................52
重新启动和关闭系统............................................................................... 52
5
注销.................................................................................................. 52
第五章:其他特性安装.......................................................................... 53
概述 ......................................................................................................53
FTP（文件传输协议）服务器 .......................................................................53
iTunes® 服务器 .....................................................................................54
媒体服务器..............................................................................................54
添加媒体共享文件夹............................................................................... 55
连接DMAs（多媒体影音传输器）到媒体服务器...............................................55
打印机服务器...........................................................................................56
Windows XP SP2.................................................................................56

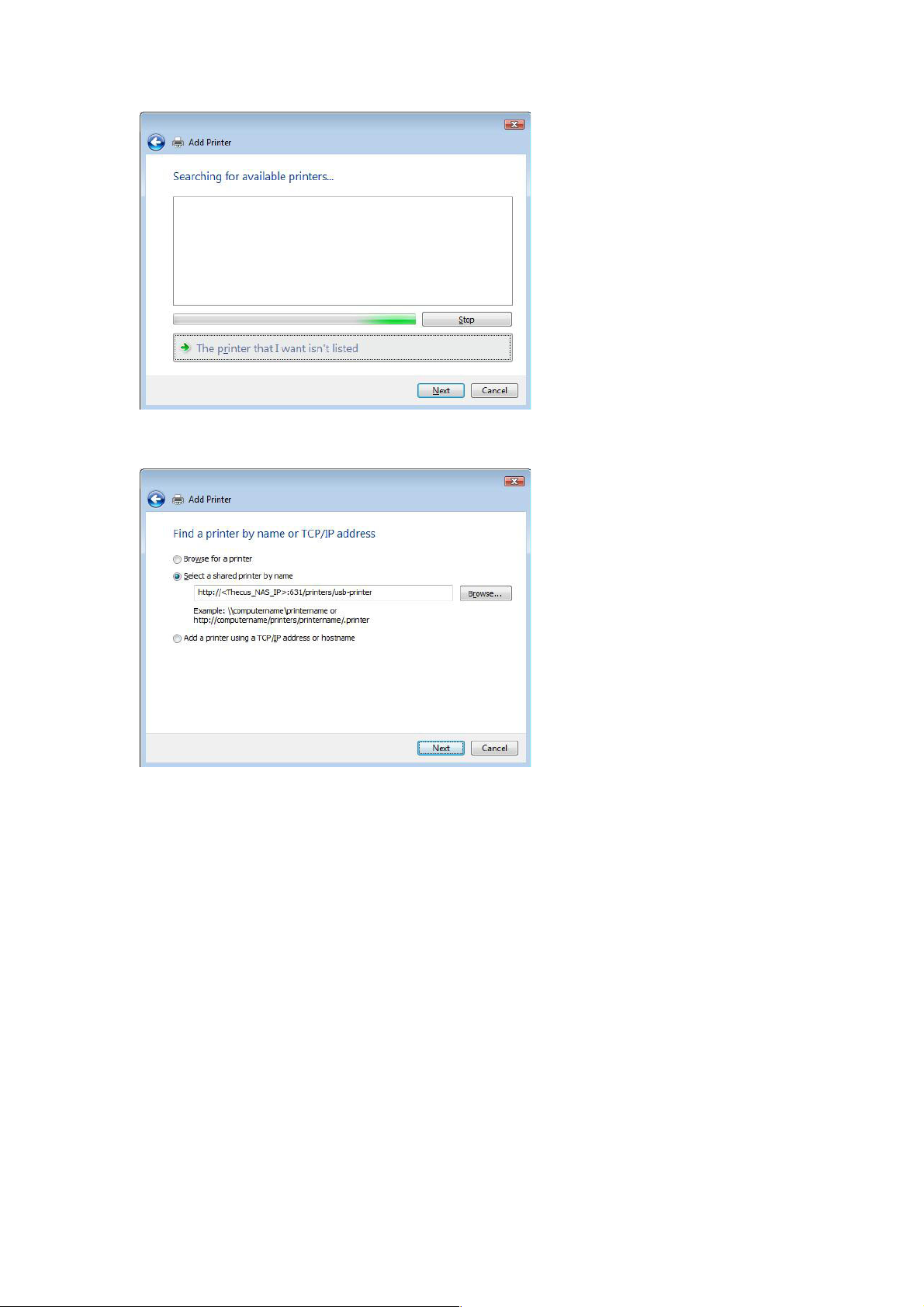

Windows Vista....................................................................................56
下载管理器..............................................................................................60
添加一个HTTP（超文本传输协议）任务 ....................................................... 61
添加一个FTP下载任务。..........................................................................64
添加一个BT任务。.................................................................................68
删除任务.............................................................................................71
任务计划下载 ....................................................................................... 71
第六章：使用N4100PRO ..................................................................73
概述 ......................................................................................................73
登录页面.................................................................................................73
使用网络硬盘 ...........................................................................................73
图片服务器..............................................................................................74
Windows XP 发布向导........................................................................... 74
管理相册和图片 ....................................................................................80
创建相册.............................................................................................80
密码保护相册 ....................................................................................... 80
上传图片到相册 ....................................................................................81
EXIF （可交换图形文件）信息 ..................................................................81
幻灯片放映..........................................................................................81
映射一个客户机到N4100PRO.....................................................................82
Windows ........................................................................................... 82
Apple OS X........................................................................................ 82
文件备份.................................................................................................82
Nsync ...............................................................................................83
添加一个Nsync任务。................................................................................... 83
安装一个Nsync设备上的一个Nsync目标 .............................................................84
在另一个设备上安装Nsync目标 ........................................................................84
指定N4100PRO作为一个Nsync目标.................................................................. 84
Thecus备份实用程序 ............................................................................. 85
Windows XP数据备份............................................................................ 86
Apple OS X备份实用程序........................................................................86
第七章:提示与技巧 ............................................................................ 86
USB和eSATA存储扩充 .............................................................................86
添加一个预备盘 ........................................................................................87
防火墙软件配置 ........................................................................................87
代替损坏的硬件驱动器................................................................................87
硬盘驱动器损坏 ....................................................................................87
代替一个硬盘驱动器............................................................................... 87
RAID（磁盘阵列）自动重新组建................................................................87
第八章：故障检修..............................................................................88
忘记我的密码...........................................................................................88
忘记我的网络IP地址..................................................................................88
6
重设NAS（网络存储器） IP地址和管理员密码 .................................................88
时间和日期设置的有关问题 ..........................................................................88
附录A：产品规格 ..............................................................................89
硬件规格.................................................................................................89
软件规格.................................................................................................89
附录B：客户支持 ..............................................................................91
附录C：RAID（磁盘阵列）基础........................................................... 92
概述 ......................................................................................................92
优点 ......................................................................................................92
提高的性能..........................................................................................92
数据安全性..........................................................................................92
RAID（磁盘阵列）级别 .............................................................................92
RAID 0（磁盘阵列 0）........................................................................... 92
RAID 1（磁盘阵列 1）........................................................................... 92
RAID5（磁盘阵列 5）............................................................................ 93
RAID6 （磁盘阵列 6）........................................................................... 93
RAID10 （磁盘阵列 10） ....................................................................... 93
JBOD 磁盘簇.......................................................................................93
数据块容量..............................................................................................93
磁盘使用.................................................................................................93
附录D：活动目录基础 ........................................................................ 94
概述 ......................................................................................................94
什么是活动目录？ .....................................................................................94
ADS（活动目录服务）优点 .........................................................................94
附录E：许可证信息............................................................................ 95
概述 ......................................................................................................95
源编码可用性...........................................................................................95
CGIC 许可证有效期 ..................................................................................95
GNU通用公共许可证 .................................................................................96
7
第一章: 介绍
概述
谢谢你选择Thecus N4100PRO IP储存服务器。Thecus N4100PRO是一种使用简单的存储
服务器,它允许在网络上储存和分布数据。用RAID（磁盘阵列）特性确保数据可靠性，这个特
性提供了数据安全性和恢复。使用RAID5 和RAID6, 可用一千G字节位以上的存储器。千兆以
太网端口加强了网络效率，允许N4100PRO控制文件管理功能。增加应用软件程序，数据共享
和提高更快的数据反应。Thecus N4100PRO用磁盘漫游特性提供数 据移动，这使你能热交换
正常运转的硬盘驱动器，以便在另外一个N4100PRO中使用。如果有硬件故障，它能使数据的
连续性安全。在Windows (SMB/CIFS), UNIX/Linux, and Apple OS X环境间，
N4100PRO允许数据整合和共享。N5200PRO的友好图形用户界面支持多种语言。
产品优点
文件服务器
首先，N4100PRO允许你在一个IP网络上储存和共享文件。有了网络存储器（NAS），你就可
以容易地用这个基于web的界面在你的网络上集中你的文件和共享他们，有了这个容易使用的
网络界 面，用户就可以在你的网络上的可以马上访问这些文件。
要学习这个网络风格用户界 面，请到第六章：使用N4100PRO>使用网络硬盘.
FTP（文件传输协议）服务器
有了内置的FTP服务器，朋友，顾客，和客 户就可以用他们最喜爱的FTP程序在网上上传和下
载文件到你的N4100PRO。你可以创建用户帐号，这样就只 有授权的用户才能进入。
要安装 FTP 服务器，参考第五章：其他特性安装>FTP 服务器.
备份服务器
不要遗失重要的数据。有了先进的备份性能，你就可以容易地上传任务关键的文件到
N4100PRO，甚至正确地自动操作你的备份任务
找到怎样用 N4100PRO 备份你的文件，参考第六章：使用 N4100PRO>文件备份。
要
打印机服务器
有了N4100PRO打
印机。
要
安装这个打印机服务器，参考第五章：其他特性安装>打印机服务器
印机服务器，用其他电 脑连接到你的网络，你就可以容易地共享一个IP打
高级电源管理
N4100PRO支 持计划电
统。这个特性对于想要节省能源的人来说是最好的。远端网络使管理员能够在远处甚至不用
开他们的椅子就能开启系统。
源开/关。有了这 个特性，管 理员可以 设置任何时间开启或者关闭系
离
8
要计划系统的开和关，请参考第四章：系统管理>系统设置>重新启动和关闭系统>计划电源
开/关。
安装包内容
你的 N4100PRO 安装包必须包含以下项目：
QIG（快速安装指南）
光盘软件
螺丝
请检查看看你的安装包是否完整。如果你发现项目有些丢失了，联系你的经销商。
9
面板
Thecus N4100PRO 的前面板有 LED 可以显示机器的设置状态，以及下面的按钮可以重设管
理员的密码及 IP 地址以及电源开关，详细介绍请参考下以内容：
项目 描
HDD Trays
Power LED
Busy LED
WAN LED
LAN LED
Error LED
Power Button
硬盘托盘
每个N4100PRO的硬盘托盘都
有一 个锁，一把
个指示灯。
项目 描述
锁 托盘锁让你用配件钥匙物理上地保护硬盘驱动器。
门插销•
• 有四个硬盘托架。 每个托架支持一 3.5 英寸 SATA 硬盘。 托
架有增加的物理安全的锁，并且包装中带有钥匙。
• 素色蓝：: N4100PRO 设备接通电源
• 闪橙色光：系统启动或者系统维护；当前数据无法存取。
• 停止: 系 统启动 完成; 系统 正常操作
• 素色绿：网络连接
• 闪绿色光：网 络活动
• 素色绿：网络连接
• 闪绿色：网络活动
• 纯红色: 查出系统
• 4100PRO电源开关
门插销，和两
使用
门插销打开，移动，或者关闭，固定托盘。
10
HDD LED 硬盘驱动器电源指示灯
HDD 访问/错误指示灯
素色蓝：硬盘驱动器在通电
闪绿色光：系统正在访问硬盘上的数据
闪红色光：硬盘出现错误。
后面板
Thecus N4100BPRO的后面板有USB跟网络接口，并且有电源插口。 为其中每一项的描述见
下：。
项目 描述
Power Connector
WAN Port
LAN Port
USB Ports
• 电源连接到这个连接器
• 通过一个交换机或者路由器，连接到一个以太网网 络
• 通过一个交换机或 者路由器，连接到一个以太网网络
• 扩充容量的 USB2.0 端口
11
要到管理员登录那里
然
后格式化驱动器
第二章:硬件安装
概述
你的N4100PRO是为容易安装而设计的。为了帮助你开始，下面几章会帮助你使你的
N4100PRO很快运作起来。请仔细阅读，避免在安装的过程中损坏你的设备。
在你开始之前
在你开始之前，确保做好下列预防措施：
1. 阅读并理解这份手册的前面概述的安全警告。
2.如果可以，在安装过程中戴上防静电腕带，用来防止N4100PRO上损坏的敏感电子元
件静电放电。
3. 注意不要在N4100PRO的电子元件周围使用磁化的螺 丝刀
硬盘安装
N4100PRO支持标准3.5（SATA硬盘），要安装一个硬盘到N4100PRO，按照以下的步骤：
1.从N4100PRO上移除一个硬盘驱动器托盘。
2. 装入新的SATA硬盘到这个托盘，然后拴紧螺丝。
3.把硬盘和托盘插回Thecus N4100PRO,直到它放入到位。如果需要的话，用一把钥 匙锁住它。
4. 当硬盘被访问时，指示灯闪绿色光。如果错误指示灯闪红色光，就表示有问题。
注意
如果你的硬盘之前是磁盘阵列 1 或者 5 的部分，它将会自
动重建。如果用更高容量的驱动器代替所有的驱动器，你需
，
12
1.
电缆连接
要连接N4100PRO到你的网络，请按照以下步骤：
1.从你的网络连接一条以太网电缆到N4100PRO后面板上的WAN（广域网）端口。
2. 在后面板上连接一个配备的电源线到通用的电源插座。把电线的另一端插入到一个电涌保护
插座。按电源开关来接通电源。
3. 按面板上的电源按钮来开启N4100PRO。
检查系统状态
在N4100PRO上做连接和开启之后，检查系统状态是否正常，或者用面板和硬盘上的检查指示
器检查故障。
系统状态正常
系统状态正常，如果：
1. 面板上的电源指示灯发出蓝色光，WAN指示灯和LAN指示灯闪绿色光。
2. 每个HDD托盘上的HDD电源指示灯发出蓝色光
系统故障
系统有故障，如果：
1. 任何指示灯发出红色光。如果系统有故障，参考：第八章：故障检测。.
警告
在 N4100PRO里没有用的部件。对于服务请联系你的经销商
13
首次安装
概述
一旦安装硬件，物理上连接到你的网络，然后通电，你现在可以配置Thecus N4100PRO，这
样它就可以到达你的网络用户。安装你的N4100PRO有两种方式：使用Thecus安装向导或者
LCD显示器。对于首次的软件安装，按照以下步骤。
Thecus
便利的Thecus安装向导能快速地配置N4100PRO。要使用安装向导配置N4100PRO，必须执
行以下的步骤。
1. 安装向导将会开始，并在你的网络上自动地检测到所有的 Thecus 存储设备。如果什
安装向导
1.一张安装光盘到你的光盘驱动器。（主机必须连接到网络）
2 向导必须自动启动，如 果不能，请浏览你的光盘驱动器，然后双击 Setup.exe.
注意
么都没找到，请检查你的连接，并参考第 8章：故障检修帮助
对于 MAC OS X 用户，双击 Thecus 安装向导
1.1.6.dmg
2. 选择你想 要配置的N4100PRO。
3. 理员帐号和密码登录。默认的帐号和密码都是“admin”.
14
4. 命名你的N4100PRO并配置网络IP地址。如果你的开关或者路由器被配置为一个
DHCP（动态主机配置协 议）服务器，配置N4100PRO，来获得一个推荐的IP 地址
你也可以使用一个静态IP地址，手动地进入域名服务器地址。
。
5. 改变默认管理员密码。
15
6. 完成！通过按开始浏览按钮，进入N4100PRO网络管理 员界面。通过点击安装其他设
备按钮，此 时此刻你也可以 配置其 他N4100PRO。按退出按 钮向导。
为了方便状态显示和安装，N4100PRO在前面装备着一个LCD，面板上的四个按纽用来控制
LCD功能。
注意
Thecus安装向导是为在运行中的Windows
XP/2000 或者 Mac OSX 或者以后的系统安装而设计的。在使
用这个设备前， 使用其他操作系统的用户将需要用这些操作系
统的其中一种在主机上安装 Thucus 安装向导
LCD控制
使用向上 ，向下 ，回车 ，退出（ESC）键来为N4100PRO配置选择各种配置设
置和菜单选项。
以下表格描述了前面控制面板上的键。
LCD控制
图标 功能 描述
ESC
LCD的操作模式:显示模式
向上按纽 选择前面的配置设置选项。 向下按纽 选择下一个配置设置选项。 回车 退出 退出回到前面菜单。
回车确定USB拷贝设定。
显示模式
在正常运作期间，LCD 会在显示模式状态下。 显示模 式 项目 描述 主机名 系统当前的主机名
WAN（广域网） 当前 WAN IP 设置
LAN（局域网） 当前 LAN IP 设置
16
RAID（磁盘阵 列） 当前 RAID 状态
系统风扇 当前系统风 扇状态
2006/06/16 12：00
121B
N4100PRO 会在 LCD 显示器上每隔两秒钟循环这些信息。
USB
复制
按一下按纽，USB复制功能使你能够复制存储在USB设备（例如USB磁盘和数字摄像头）上的
文件到N4100PRO。要使用USB复制，按照以下步骤：
1. 把USB设备插到 一个面板上可用的USB端口。
2. 在显示模式里，按向下按纽
3. LCD 会显示“USB 复制？＂
4. 按回车键
5. 所有的数据都会被拷贝到系统默认文件夹“USBcopy”中
常 规的设置过程
从网络管理界面上，你可以开始设置用于你网络上的N4100PRO。设置N4100PRO通常要
按照 以下所列出的五个步骤
更多关于如何使用网络管理员界面的内容，请见第四章：系统管理>网络管理界面。
，N4100PRO会开始复制连 接的USB磁盘到前面USB端口。
当前系统时间。
。
第一步：网络设置。
从网络管理界面上，你可以为你的网 络配置N4100PRO的网络设置。你可以从菜单栏进入网
络菜单。
更 多关于如何配置你的网络设置的细节，请参考第四章：系统管理>网络管理。
第二步， RAID（磁盘阵列）创建
下一步，管理员可以配置 他们喜欢的RAID设置和建立他们的RAID卷。你可以通过导航至存储
器>RAID（磁盘阵列）从网络管理界面上的菜单 栏进入RAID设置。
更多关于配置RAID的信息，请见第四章：系 统管理>RAID配置。
不知道使用哪种RAID级别？ 从附录C：RAID基础上 找出更多关于不同RAID级别的信息。
第三步：创建本地用户或者设置认证。
一旦RAID准备好了 ，你可以开始为N4100PRO
活动目录（AD）。
多关于管理用户的内容，请转至第四章 ：系统管理>用户和组管理。
更
创建本地用户，或者选择安装认证协议，例如
17
更多关于配置活动目录的信息，请见第 四章：系统管理>用户和组管理>ADS配置。
更
多 关于活动目录优点的信息，请见附录 D：活动目录基础。
第四步：创建文件夹和 安装ACLs.
一旦引入用户到你的网络，通过使用文件夹
种文件夹和控制用户 访问到每个文件夹。
多关于管理文件夹的 信息，请见第四章：系统管 理>文件夹管理。
更
找 出关于配置文件夹访问控 制列表的信息 ，请见第四章 ：系统管理>文件夹管理>文件夹
要
访问控制列表（ACL）。
访问控制列表，你可以在N4100PRO上开始创建各
第五步：开始服务
最后，你可以开始为网络上
出更多关于 这些服务的每项的信息。
SMB/CIFS
苹果文件协议（
网络文件系统（NFS）
文件传输协议（FTP）
iTunes 服务器
下载服务器
媒体服务器
打印机服务器
AFP）
。
的用户设置N4100PRO的各种服务。通过点击以下内容，你可以找
18
第四章：系统管理
概述
N4100PRO提供了一个容易访问的网站管理界面。有了它，你 就可以在网络上任何地方配置
和监控N4100PRO。
网 站管理界面
确保你的 网络连接到因特网。进入 N4100PRO网络管理界面：
1．输入N4100PRO的IP地址到你的浏览器。（默认IP地址是
http://192.168.1.100）
2. 使用管理员用户名和密码登录到系统。出厂设置是：
用户名：ADMIN
密码： ADMIN
如果你在安装向导里改变你的密码，那么请 使用新的密码。
一旦你以管理员的身份登录，你会 看见网 络管理员界面，从这里，你可以从网络上的任何地方
虚拟地配置和 监控N4100PRO的任何 方面。
NOTE
你的计算机 IP 地址一定是跟 N4100PRO 一样在同样的
子网上。如果 N4100PRO 有默认的 IP 地址
192.168.1.100,你的管理电脑 IP 地址一定是
192.168.1.x,，这里的 X 是一个 1 到 254 之间的数
菜单栏
在菜单栏上，你会找到所有 的信息 屏幕和N4100PRO的系统设置 。各种各样的设置放在菜单
栏上的以下组里：
菜单栏
项目 描述
状态
存储
网络
180B 各种 N4100PRO系统设置和信息 系统
语言 在这里选 择你喜欢的语言。
在这些项目的任何一项 上移动你的鼠标将会显示每组的下拉菜单选择。
N4100PRO 当前的系统状态
存储设备的信息和设置被安装到 N4100PRO 里
网络连接的信息和设置，还有N4100PRO的各 种服务
。
允许用户 和组配置 帐号
19
在以下的 部分里，你将会找到每个功能的详细解释，还有如何配置你的N4100PRO。
语言选择
N4100PRO 支持多语言，包括：
英语
法语
德语
意大利语
繁体 中文
简体中文
日语
韩语
西班牙语
在菜单栏上，点击语言，然后会出现改变
语言屏幕。这个屏幕允许你为N4100PRO
选择 你喜欢 的语言。按应用来 确认你的选择。
状态菜 单
菜单栏 上的状态菜单允许你 查看N4100PRO的各个方面 。从这里，你可 以发现N4100PRO
的状态 ，甚至可以找出像固件版本的其他细节和正常运行时间。
产 品信息
一旦你登录，你首先会看见基本产品信息屏幕，它提供了生产商，产品号，固件版本和正常行
时间等信息。
20
产品信息运
项目 描 述
显示 系统生产 商的名字 生产商
产品号码 显示系统的款号
固件版本 显示当前固件版本
显示系统总的运行时间。 正常运行时间
要再次进入这个 屏幕，导航到状态>关于。
系统/服务 状态
从状态 菜单上 ，选择系 统项目，然后 会出现系统状态和服务状态屏幕。这个屏幕提供 了基本
的系统和服务状态信息
系统状态
项目 描 述
CPU占用时间（%） 显示N4100PRO的当前CPU工 作量。
CPU风扇 速度 显示CPU风扇的当前状态。
正常运 行时间 显示系 统已经运行多长时间。
服务状态
项 目 描述
AFP 状态
NFS 状态
SMB/CIFS 状态 SMB/CIFS服务 器的状态。
229BFTP状态 FTP服务 器的状态。
Media Server
233BNsync 状态 Nsync 服务器的状态
234BUpnP 状态
苹果文件协议服务器的状态。
网络文件服务服务器的状态。
媒体服务器的状态
即插即用服务的状态。
21
系统信息
在状态菜单上，选择信息项，然后会出现系统信息屏幕。你可以通过在这 里输入 新信息和 按
应用确 认来改变显示在登录页面上的系统信息 。
系统信息
项目 描述
系统描述 显示系统描述，这个也会显示在登录页面 上。
打印机状态
从状态菜单 上，选择打印 机选项，会出现打印
机信息屏幕 。这个屏幕提供了以下关于USB打
印机连接到 USB 端口的信息
22
打印机状态
项目 描述
生产商
模型
状态
显 示USB打印机生产商的名字。
显示 USB 打印机的模型。
显示USB打印机的 状态。
从作业选项中移除文件 点击删除所有打印 列表中的文件
打印机队列
点击重启打印 机功能。
如果打印机收到一个错误的打印任务，打印可能会突然失败。如果你的打印认为似乎被锁上，
删除所有文件
按
按钮来清理打印队列可能会解决这个问题。
对于怎样安装打印机服务 器方面的信息，参考第 五章：其他特性按装>打印机服务器
UPS设置
N4100PRO也可以支持各种不断电电源设备 ，
万一电 源出故障，它可以提供其他 数据安 全
性和可访问性，
从状态菜单上，选择UPS项，然后会出现UPS
设置屏幕。做任何你想要的改变，然后按应用
来确认改变。见以下每一项详细描述的表格。
UPS 设置
项目 描述
UPS监控 启用或者禁用 UPS 监控
生产商
电 池状态 电源 在电源故障和第一次通知之间 的秒数。 电源故障和第一次通知之间很短的时 间内推迟 连续的电源故障通知之间的秒数。 连续的通知在很短的时间内推迟。 当蓄电池充电少的时候关闭系统 应用 按应用来保存你的改变。
.
对于测试支持的UPS，在名字前面 有 ‘*’标志的机器是有测试过的机器。
从下 拉菜单上选择UPS生产商和款号
UPS 电池的当前状态
正在供应电源的当前状态到 UPS
在系统必须自动关闭前，UPS 电池量剩余。
23
远程唤醒 (WOL)
N4100PRO能通过WAN网 口进行唤醒
从状态菜单，选择远程开机选项，就会出现网络 远程
唤醒界面出现，在这里你可以打开或者关闭这个选项
网络远程唤醒设置
项目 描述
远程唤醒服务 打开或关闭远 程服务
应用 点击应用保存 你的设置.
电源管理
使用N4100PRO’s电源开关管理你可以通过电源开关列表预定N4100PRO每天的开关机时间
从那状态菜单，选择电源管理项目电源开关机界面就会出出
要预定 N4100PRO 的定时开关机，首先得选择打开电源开关
然后，通过选择每周的每 天的开关机时间你将可以做一个开关 机的
点击应用你可以保存你的设置
例子- 星期一：开：8：00；
系统会在星期一早上8：00开启，16：00关
闭。系统会在这个星期的其余几天开启。
果你选择一个开启时间，但不分配一个关闭
如
时间，系统将会开启并且继续保持开启的状
态，直到预定关闭的时间，或者如果这个这个
设备被手动地关闭了。
例子：-星期一： 开：8
系统会在星期一早上8：00时开
地停电，否则不会关闭。
你或许也可以在特殊的一天
个关闭的时间，这样系统就会做出相应的行
动。
例子系统会在星期一早上8：00关闭。如果系统是
开着的话，系统会在星期一下午16：00关闭。
如果系统在星期一下午16：00已经关闭了，系
统将会保持关闭的状态。
星期一：关：8：00；关：16：00
：00
关：16：00
启，除非手动
选择两个开启和两
列表
计划
注销
要注销
网络管理界面，导航到系统>注销。
24
存储管理
存储菜单显示安装在N4100PRO里的存储设备的状态，也包括存储配置选项，例如RAID（磁盘
阵列）和磁盘设置，文件夹配置，和Nsync设置。
磁盘信息
从存储菜单上，选择
SATA（串行ATA）硬盘的各种项目。空行表明SATA（串行ATA）硬盘当前没有被安装在那个
特别的磁盘扦槽里。如果磁盘有问题，在状态栏上会出现一条失败的信息。
磁盘
项目，然后会出现磁盘信息屏幕。从这里，你可以看到关于所安装的
磁盘信息
项目 描述
磁盘序号 指示磁盘位置。
容量(MB) 显示SATA（串行ATA）硬盘容量
模型
状态 指示磁盘的状态。可以读好，警告或者失败。
固件
总容量
磁盘电源管理 在不活动期间之后，管理员可以设置磁盘停电。
S．M．A．R．T
在磁盘信息屏幕上，每个磁盘的状态将会显示在状态栏上。点击一个好或者警告链接将会为那
个特殊的磁盘显示S.M.A.R.T信息窗口。
注意
信息
当状态显示警告时，通常意味着硬盘上有坏区。这仅仅以一
条警告的形式出现，你应该考虑改变这个驱动器了
显示SATA（串行ATA）硬盘模型名称
显示SATA（串行ATA）硬盘固件版本。
显示总的SATA（串行ATA）硬盘容量。
25
S．M．A．R．T信息
项目 描述
通电时间 在通电状态中的小时计数。在通电状态中，这个特征的原数值显示总小
时数。（或者分钟，或秒钟，根据生产商而定）
重置扇区计数
重置扇区计数的计数。当硬盘驱动器找到一个读/写/校验错误，这标志
着这个扇区作为“重置的＂并传输数据到一个特别的保存区（预备
区）。这个过程也被认为是重映射；“再分配的＂扇区被叫做重映射。
这就是为什么，在现代硬盘上，你看不到“不良扇区＂，而当测试表面
时，---所有的坏区隐藏在重置扇区里。但是，更多扇区被重置，更加
可以注意到磁盘读/写速度的降低。（直到10%或者更多）
当前待映射扇区 不稳定扇区的当前总数（等待重映射）。这个属性的原数值指示了等待
重映射的扇区总数。过后，当这些扇区中一些成功地被读，数值就是下
降的。如果当读扇区时错误仍然出现，硬盘驱动器会尝试修复数据，把
它传输到一个保存磁盘区（预备区）并且标志这个扇区作为重映射的。
如果这个属性值保持为零，这表明了相应的表面区的质量低。。
取消 按取消，回到磁盘信息屏幕。
注意
如果一个硬盘驱动器的重置扇区总数或者当前待映射扇区
不为零，磁盘的状态会显示“警告＂。这个警告仅仅用来
警告系统管理员在磁盘上有坏扇区，这样他们必须尽快替
换那些磁盘。
RAID 信息
从存储菜单 ，选择磁盘 阵列项目那阵列信息就会出现
26
要配置你的RAID设置，按RAID配置按纽，来到RAID配置屏幕。
RAID（磁盘阵列）信息
项目 描述
RAID级别 显示当前RAID配置 状态
磁盘使用 总容量 数据容量 用用户数据指示使用的容量和使用的总容量。 RAID配置 按这个来配置RAID卷
指示RAID的状态。可以读正常的，退化的，损
坏的。
使用磁盘来形成当前RAID卷。
当前RAID的总容量
RAID（磁盘阵列）配置
在RAID信息屏幕上，按配置按钮，来到RAID配置屏幕。除了RAID信息和状态，这个屏幕让
你做RAID配置设置。
对于更多关于RAID的问题，见附录C：RAID基础
27
RAID
级别
你可以设定存储容量为JBOD, RAID 0， RAID 1， RAID5，RAID6或RAID10。通常
只有当你第一次安装这个设备时才需要RAID配置。各个RAID设置的简要描述如下：
RAID级别
级别 描述
JBOD
RAID 0 提供数据分段，但不会冗余。提高性能但不提高数据安全性。RAID0要求最少
RAID 1
RAID5 提供数据块和数据块错误纠正信息。优越的性能和很好的故障容差。RAID5要
RAID6
RAID10 RAID10有强可靠性和高性能。RAID10被应用为一个条带阵列，它的片段是
存储器是没有RAID支持的一个单硬盘驱动器。磁盘簇需要至少一个磁盘
两个磁盘。
提供磁盘镜像。提供单磁盘读取速度的两倍，但同样的记录速度，RAID1需要
最少两个磁盘。
求最少三个磁盘。RAID5可以承受一个失效的磁盘。
为了提供保护，保护双磁盘故障，必须使用两个独立的奇偶计算。用两种不同
的算法来达到这个目的。RAID6要求最少四个磁盘。RAID6可以承受两个损
坏的磁盘。
RAID1阵列。它具有RAID1的故障容差和RAID0的性能。RAID10要求四个
磁盘。RAID10可以承受四个损坏的磁盘。
警告
使用磁盘设置，你可以选择数据块容量，选择哪些磁盘是RAID磁盘还是预备盘，和为每个磁
盘输入一个名字。
磁盘设置
项目 描述
RAID
当磁盘阵列状态降级的时候，如果管理员不适当地删除一个
原本不可以被删除的硬盘，所有数据将会丢失。
检查你想要加进存储器的硬盘驱动器盒。
28
备用
可以重获的
数据块容量
创建raid
删除
如果检查了这个，当前硬盘就被指定为RAID卷的一个预备盘。
这设定了数据块容量，使存储器里的连续文件的性能最大化。保持64K
的设置，除非你在存储器里需要一个特别的文件存储形式。一个更大的
数据块容量更对大文件更好。
按这个按纽来配置一个文件系统并创建RAID存储卷。
点击删除RAID卷。所有的用户数据，Iscsi，和目标USB数据会被删
除。
创建一个
要
创建一个
1. 在RAID列表屏幕上，点击新的。
2. 在RAID配置屏幕上，设置RAID存储空间为JBOD（磁盘簇），RAID0，RAID1，
3．在你想要使用的硬盘前面部分的“成员＂下勾选选框来创建一个RAID。
4．指定一个数据块---64K是默认设置。
5．按应用来建立这个RAID存储卷。
如果是RAID1，5，6，或者 10 卷，你也可以在创建 RAID后添加一个预备盘。见第七章：提 示和窍门>添加一个预备盘的详细说明。
RAID
（磁盘阵列）
RAID
，按照下列步骤：
RAID6，或者RAID10-见附录C：RAID基础的每个详细描述
注意
警告
建立一个RAID存储空间可能会花时间，这根据硬盘驱动器
的大小和RAID模式而定
创建 RAID 会破坏当前 RAID 里的所有数据。这个数据是不
RAID 扩容
扩充一个 RAID 1, RAID 5, RAID 6, or RAID 10 容量, 需求做以下步骤:
1.在RAID卷里替换其中一个硬盘驱动器然后允许它自动重建。
2．一旦重建了，你可以继续在RAID阵列里替换任何剩下的磁盘。
3．当你正在做替换硬盘驱动器时，登录到网络管理。导航至存储>RAID来打开RAID
列表屏幕。
4．在RAID列表屏幕上，通过点击它的单选按纽选择RAID卷，然后点击RAID配置来
打开RAID配置屏幕。
5．在RAID配置屏幕上，点击扩充。
29
阵列转 移
当一 个阵列建 成之后，你可以 改变硬盘的物理顺
序以及阵列的级 别，更变RAID 0, RAID 1, or
RAID 5 请参考以 下步骤
1. 从阵列设置界面点击 Migrate
2. 出现一个阵列可以改变 级别的清单，选择
你想改变的阵列级别点击OK
3. 系统装改变你的阵列级 别.
注意
阵列转移可能要几个小时才可以完成
下面是 RAID 级别转移的计划可能性目录:
到
从
RAID 0 RAID 5
[RAID 0] HDDx2 to [RAID 0] HDDx3
[RAID 0] HDDx2 to [RAID 0] HDDx4
RAID 0
[RAID 0] HDDx2 to [RAID 0] HDDx5
[RAID 0] HDDx3 to [RAID 0] HDDx4
[RAID 0] HDDx3 to [RAID 0] HDDx5
[RAID 0] HDDx4 to [RAID 0] HDDx5
[RAID 1] HDDx2 to [RAID 0] HDDx2
RAID 1
[RAID 1] HDDx2 to [RAID 0] HDDx3
[RAID 1] HDDx2 to [RAID 0] HDDx4
[RAID 1] HDDx2 to [RAID 0] HDDx5
RAID 5
X
[RAID 0] HDDx2 to [RAID 5] HDDx3
[RAID 0] HDDx2 to [RAID 5] HDDx4
[RAID 0] HDDx2 to [RAID 5] HDDx5
[RAID 0] HDDx3 to [RAID 5] HDDx4
[RAID 0] HDDx3 to [RAID 5] HDDx5
[RAID 0] HDDx4 to [RAID 5] HDDx5
[RAID 1] HDDx2 to [RAID 5] HDDx3
[RAID 1] HDDx2 to [RAID 5] HDDx4
[RAID 1] HDDx2 to [RAID 5] HDDx5
[RAID 5] HDDx3 to [RAID 5] HDDx4
[RAID 5] HDDx3 to [RAID 5] HDDx5
[RAID 5] HDDx4 to [RAID 5] HDDx5
删 除一个
RAID
要删除一个RAID卷，按照下列的步骤：
1.在RAID列表屏幕上，通过点击它的单选按纽来选择RAID卷，然后点击RAID配置来打开
RAID配置屏幕。
2.在RAID配置屏幕，点击删除。
3. 确认屏幕出现，您将必须输入“Yes”以再次确定删除的操作
WARNING
Removing RAID destroys all data in the current RAID volume. The data
is unrecoverable.
30
