THECUS N3200 Pro User Manual [fr]

Thecus N3200PRO

Manuel de l’utilisateur

Copyright et marques déposées

Thecus et les autres noms des produits Thecus sont des marques déposées de Thecus Technology Corp. Microsoft, Windows et le logo de Windows sont des marques déposées de Microsoft Corporation. Apple, iTunes and Apple OS X sont des marques déposées de Apple Computers, Inc. Toutes les autres marques déposées et commerciales restent la propriété de leurs détenteurs respectifs. Ces spécifications sont sujettes à modification sans préavis.

Copyright © 2008 Thecus Technology Corporation. Tous droits réservés.

A propos de ce manuel

Les informations contenues dans ce manuel ont été vérifiées attentivement pour s’assurer qu’elles sont correctes. Dans le cas d’une erreur, veuillez nous con tacter avec vos commentaires. Thecus Technology Corporation se réserve le droit d'effectuer des changements au contenu de ce manuel sans préavis.

Nom du produit : Thecus N3200PRO Version du manuel : 1.02 Date de mise en circulation : JANVIER 2009

Garantie limitée

Thecus Technology Corporation garantit que tous les composants du Thecus N3200PRO ont été testés minutieusement avant de quitter l’usine et que cet appareil fonctionne normalement sous des conditions normales d’utilisation. Dans le cas improbable d’un mal fonctionnement du système, Thecus Technology Corporation et ses representatifs et revendeurs seront responsables des réparations, sans aucun coût de la part du client, si le produit arrête de marcher normalement pendant la période de garantie et sous des conditions normales d’utilisation. Thecus Technology Corporation n’assume aucune responsabilité en cas de dommage ou de perte de données, même si causé par ses produits. Nous recommandons fortement aux utilisateurs de sauvegarder régulièrement leurs données.

Avertissements de sécurité

Veuillez lire attentivement et suivre les instructions de cette section pour votre sécurité :

Lisez attentivement ce manuel avant d’installer le N3200PRO. Votre N3200PRO est un appareil électronique compliqué. NE PAS essayer

de réparer cet appareil par vous-même en aucun cas. Dans le cas d’un mal fonctionnement, coupez immédiatement l’alimentation et faites-le réparer dans un centre de réparation spécialisé. Contactez votre revendeur pour plus de détails.

NE POSEZ aucun objet sur le cordon d’alimentation et installez -le de façon

à ce que personne NE PUISSE trébucher ou marcher dessus. Installez les câbles de connexion de façon à ce que personne NE PUISSE trébucher ou marcher dessus.

Votre N3200PRO fonctionnera normalement dans des endroits avec une

température comprise entre 5°C et 40°C et un taux d’humidité de 0% à 80%. L’utilisation du N3200PRO sous des conditions environnementales extrêmes peut endommager l’appareil.

Vérifiez que la source d’alimentation utilisée pour alimenter le N3200PRO

est du bon type (100V ~ 240V c.a., 50/60 Hz, 3A). Brancher le N3200PRO sur une source d’alimentation différente peut endommager l’appareil.

NE PAS exposer le N3200PRO à l’humidité, la poussière ou des produits

corrosifs.

NE PAS poser le N3200PRO sur des surfaces instables. NE PAS poser le N3200PRO dans un endroit en plein soleil ou près d’une

source de chapeur quelconque.

NE PAS utiliser des produits ou des aérosols chimiques pour nettoyer le

N3200PRO. Débranchez le cordon d’alimentation et tous les câbles avant de le nettoyer.

NE PAS poser des objets sur le N3200PRO ou obstruer les fentes de

ventilation pour éviter que l’appareil ne surchauffe.

Gardez l’emballage hors de la portée des enfants. Lorsque vous voulez jetez l’appareil, respectez toujours les lois régionales

sur la correcte procédure de mise au rebut des produits électroniques pour préserver l’environnement.

Table des matières

A propos de ce manuel ..................................................................2

Garantie limitée............................................................................. 2

Avertissements de sécurité ...........................................................3

Table des matières ........................................................................4

Chapitre 1 : Introduction...............................................................8

Vue d'ensemble.....................................................................................8

Description du produit...........................................................................8

Serveur de fichiers................................................................................8

Serveur FTP.........................................................................................8

Serveur de sauvegarde..........................................................................8

Serveur multimédia ..............................................................................8

Serveur iTunes®..................................................................................9

Galerie de photos .................................................................................9

Serveur de webcam..............................................................................9

Serveur d'impression ............................................................................9

Gestion d’énergie avancée .....................................................................9

Contenu de la boîte ...............................................................................9

Panneau avant ....................................................................................10

Panneau arrière...................................................................................11

Chapitre 2 : Installation du matériel............................................ 12

Vue d'ensemble...................................................................................12

Avant de commencer...........................................................................12

Installation du disque dur ...................................................................12

Branchement des câbles......................................................................13

Chapitre 3 : Première configuration............................................. 14

Vue d'ensemble...................................................................................14

Assistant de configuration Thecus.......................................................14

Configuration du RAID et installation du microprogramme .................16

Configuration du RAID.........................................................................16

Utilisation de l’écran LCD ....................................................................17

Contrôles de l’écran LCD......................................................................17

Mode d'affichage ................................................................................17

Copie USB................................................................................................18

Méthode de configuration typique.......................................................18

Étape 1 : Configuration du réseau.........................................................18

Étape 2 : Création d’un volume RAID ....................................................18

Étape 3 : Créer des utilisateurs locaux ou configurer l’authentification........18

Étape 4 : Créer des dossiers et configurer ACL........................................19

Étape 5 : Lancer les services................................................................ 19

Chapitre 4 : Gestion du système.................................................. 20

Vue d'ensemble...................................................................................20

Interface Web d’administration...........................................................20

Barre de menu...................................................................................21

Sélection de la langue .........................................................................21

Menu d’état .........................................................................................22

Informations du produit....................................................................... 22

État du système................................................................................. 22

État de l’imprimante ...........................................................................23

Réveil par le réseau LAN (WOL)............................................................23

Gestion du stockage ............................................................................24

Informations SATA..............................................................................24

Informations eSATA............................................................................24

Informations disque USB ..................................................................... 25

Informations RAID.............................................................................. 25

Configuration du RAID.........................................................................26

Niveau du RAID......................................................................................... 26

Réglages du RAID...................................................................................... 27

Créer un volume RAID ...............................................................................27

Supprimer un volume RAID.........................................................................27

Gestion des dossiers ........................................................................... 28

Ajouter des dossiers ..................................................................................28

Editer des dossiers ....................................................................................29

Supprimer des dossiers.............................................................................. 29

Partage NFS .............................................................................................29

Liste de contrôle d’accès de dossier (ACL)..................................................... 30

Gestion du réseau................................................................................31

Configuration du WAN.........................................................................31

Configuration du LAN ..........................................................................32

Configuration du DHCP........................................................................ 32

Configuration du WLAN........................................................................33

Configuration du DDNS........................................................................34

Méthode de configuration typique du DDNS................................................... 34

Configuration des services web............................................................. 35

AFP (Configuration du réseau Apple) ..................................................... 35

Réglages du NFS ................................................................................ 36

Gestion des utilisateurs et des groupes...............................................37

Configuration des utilisateurs locaux ..................................................... 37

Ajouter des utilisateurs...............................................................................37

Modifier des utilisateurs.............................................................................. 38

Supprimer des utilisateurs .......................................................................... 38

Configuration des groupes locaux..........................................................38

Ajouter des groupes................................................................................... 38

Modifier des groupes.................................................................................. 39

Supprimer des groupes .............................................................................. 39

Configuration du ADS/INT....................................................................39

Réglages du système...........................................................................41

Notifications du système...................................................................... 41

Journaux du système.......................................................................... 42

Réglages de l’heure et de la date.......................................................... 42

Sauvegarde et restauration de la configuration du système ...................... 43

Gestion des modules........................................................................... 43

Réinitialiser les réglages sur les réglages d’usine.....................................44

Mettre à jour le microprogramme du système......................................... 44

Changer le mot de passe de l’administrateur .......................................... 45

Redémarrer et arrêter le système ......................................................... 45

Marche/Arrêt programmé ........................................................................... 45

Déconnexion......................................................................................46

Chapitre 5 : Configuration des autres fonctions........................... 47

Serveur FTP.........................................................................................47

Serveur iTunes®..................................................................................48

Serveur multimédia.............................................................................48

Ajouter des dossiers multimédia partagés .............................................. 49

Connecter des DMA (adaptateurs multimédia) au serveur multimédia ........ 49

Gestionnaire de téléchargement..........................................................50

Ajouter une tâche HTTP.......................................................................51

Ajouter une tâche FTP.........................................................................54

Ajouter une tâche BT ..........................................................................58

Supprimer des tâches ......................................................................... 61

Programmer des téléchargements.........................................................61

Serveur Webcam .................................................................................63

Prévisualisation webcam......................................................................63

Ajouter un enregistrement webcam programmé......................................64

Serveur d’impression...........................................................................66

Windows XP SP2.................................................................................66

Windows Vista....................................................................................68

Chapitre 6 : Utilisation du N3200PRO.......................................... 71

Vue d'ensemble...................................................................................71

Page de connexion ..............................................................................71

Interface web de l'utilisateur ..............................................................71

Utilisation de la fonction Webdisk (Disque web).................................72

Utilisation du serveur de musique.......................................................73

Ajouter des fichiers de musique............................................................73

Jouer des fichiers de musique...............................................................73

Utilisation de la galerie de photos .......................................................74

Gérer les albums et les photos ............................................................. 74

Créer des albums ...............................................................................74

Protéger des albums avec des mots de passe .........................................75

Téléverser des photos dans des albums .................................................75

Assistant de publication de Windows XP................................................. 75

Informations EXIF...............................................................................80

Diaporamas....................................................................................... 80

Mapper un PC client sur le N3200PRO .................................................81

Windows ........................................................................................... 81

Apple OS X........................................................................................82

Sauvegarde des fichiers ......................................................................82

Utilitaire de sauvegarde de Thecus........................................................82

Sauvegarde des données avec Windows XP............................................83

Utilitaires de sauvegarde de Apple OS X.................................................84

Chapitre 7 : Astuces et recommandations ................................... 85

Extensions de stockage USB et eSATA.................................................85

Ajouter un disque de rechange............................................................85

Administration à distance....................................................................85

Partie I - Création d'un compte DynDNS ................................................ 86

Partie II - Activer DDNS sur le routeur................................................... 86

Partie III – Configuration des serveurs virtuels (HTTPS)...........................86

Configuration du logiciel pare-feu .......................................................86

Remplacer des disques surs endommagés ..........................................87

Panne de disque dur ........................................................................... 87

Remplacer un disque dur.....................................................................87

Reconstruction auto RAID....................................................................87

Vérification du système de fichiers......................................................87

Chapitre 8 : Guide de dépannage................................................. 90

J’ai oublié l’adresse IP de mon réseau ................................................90

Réinitialiser l’adresse IP NAS et le mot de passe de l’Admin...............90

Je ne peut pas mapper un disque de réseau sous Windows XP ...........90

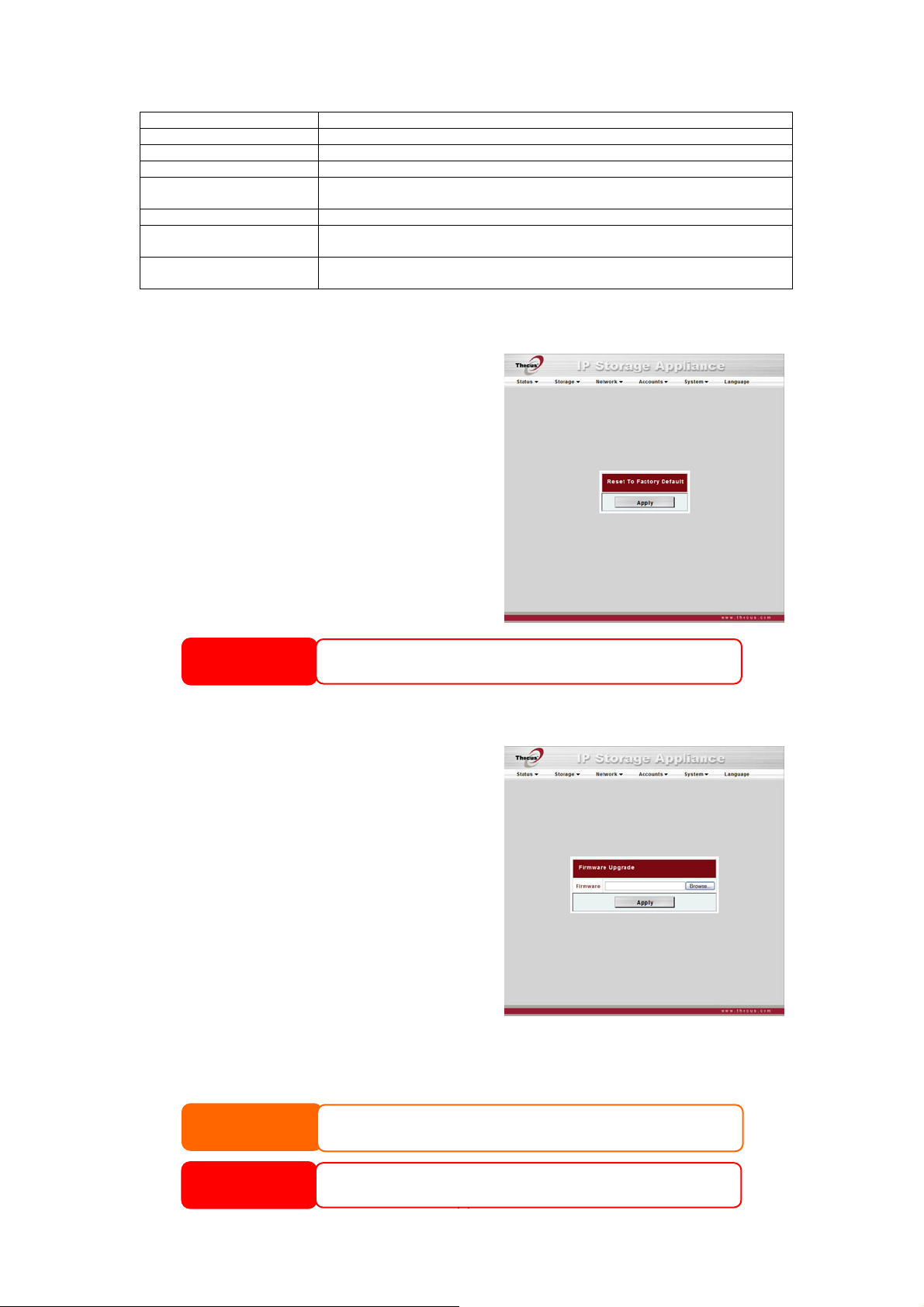

Restaurer les réglages par défaut d’usine ...........................................90

Problèmes avec les réglages de l’heure et de la date ..........................90

Appendice A : Caractéristiques du produit................................... 92

Caractéristiques techniques du matériel .............................................92

Caractéristiques techniques du logiciel ...............................................92

Appendice B : Service clientèle.................................................... 94

Appendice C : Points basiques du RAID ....................................... 95

Vue d’ensemble...................................................................................95

Avantages ...........................................................................................95

Performances améliorées..................................................................... 95

Sécurité des données..........................................................................95

Niveaux de RAID .................................................................................95

RAID 0..............................................................................................95

RAID 1..............................................................................................96

RAID 5..............................................................................................96

JBOD................................................................................................ 96

Taille de secteur..................................................................................96

Espace utilisé ......................................................................................96

Appendice D : Points basiques du Service de répertoire.............. 97

Vue d’ensemble...................................................................................97

Qu’est ce que le Service de répertoire ? ..............................................97

Avantages de ADS ...............................................................................97

Appendice E : Informations de licence......................................... 98

Vue d’ensemble...................................................................................98

Disponibilité des codes sources...........................................................98

Termes de la licence CGIC ...................................................................99

Licence Publique Générale GNU...........................................................99

Chapitre 1 : Introduction

Vue d'ensemble

Merci d'avoir choisi l’appareil de stockage sur IP Thecus N3200PRO. Le Thecus N3200PRO est un serveur de stockage facile à utiliser qui offre une approche dédiée au stockage et à la distribution des données sur un réseau. La qualité des données est garantie avec des fonctions RAID offrants la sécurité et la récupération des données – un espace de plus de 3 téraoctets est disponible pour le stockage. Les ports Gigabit Ethernet améliorent l’efficacité du réseau et permettent au N3200PRO de prendre en charge les fonctions de gestion des fichiers, d’améliorer le partage des applications et des données et d’obtenir des temps de réponse plus rapides. Le N3200PRO permet de changer à chaud les disques durs pour sécuriser la continuité des données dans le cas d’une panne du matériel. Le N3200PRO permet la consolidation et le partage des données entre les systèmes d’exploitation Windows (SMB/CIFS), UNIX/Linux et Apple OS X. L’interface graphique conviviale du N3200PRO prend en charge plusieurs langues.

Description du produit

Serveur de fichiers

Avant tout, le N3200PRO permet de stocker et de partager des fichiers sur un réseau IP. Grâce à un appareil de stockage en réseau NAS, vous pouvez centraliser vos fichiers et les partager facilement sur votre réseau. L’interface Web conviviale permet aux utilisateurs de votre réseau d’accéder très facilement à ces fichiers.

Pour plus d’informations sur l’interface Web, voir Chapitre 6 : Utilisation du N3200PRO > Interface Web.

Serveur FTP

Grâce au serveur FTP intégré, vos amis et vos clients peuvent télécharger et téléverser des fichiers du N3200PRO sur Internet en utilisant simplement leurs logiciels FTP préférés. Vous pouvez aussi créer des comptes d’utilisateurs de façon à ce que seulement les utilisateurs autorisés aient accès.

Pour configurer le serveur FTP, voir Chapitre 5 : Configuration des autres fonctions > Serveur FTP.

Serveur de sauvegarde

Plus besoin de risquer de perdre vos données. Grâce aux fonctionnalités de sauvegarde avancées, vous pouvez facilement sauvegarder vos fichiers importants sur le N3200PRO et même automatiser vos sauvegardes pour plus de protection.

Pour plus d’informations sur la sauvegarde de vos fichiers avec le N3200PRO, voir Chapitre 6 : Utilisation du N3200PRO > Sauvegarde des données.

Serveur multimédia

Le serveur multimédia intégré Mediabolic réside sur le N3200PRO et regroupe les contenus multimédia pour qu’ils puissent être accessibles par une multitude de lecteurs comme des téléviseurs réseau, des boîtiers décodeurs IP et des adaptateurs multimédia numériques. Ce logiciel est certifié DLNA, ce qui indique une meilleure interopérabilité avec les autres appareils certifiés DLNA. Le logici el prend aussi en charge la gestion avancée des droits numériques, un assistant de configuration automatique et la création automatique de vignettes vidéo. Le serveur multimédia intégré Mediabolic facilite grandement l’accès, le partage et la lecture de vos fichiers multimédia.

Pour configurer le serveur multimédia, vo ir Chapitre 4 : Configuration des autres fonctions > Serveur multimédia.

Serveur iTunes®

La musique numérique est très à la mode, et grâce au serveur iTunes® intégré, vous pourrez partager vos fichiers de musique numérique avec tous les PC avec iTunes sur votre réseau. Le serveur iTunes est incroyablemen t facile à configurer!

Pour configurer le serveur iTunes, voir Chapitre 4 : Configuration des autres fonctions > Serveur iTunes.

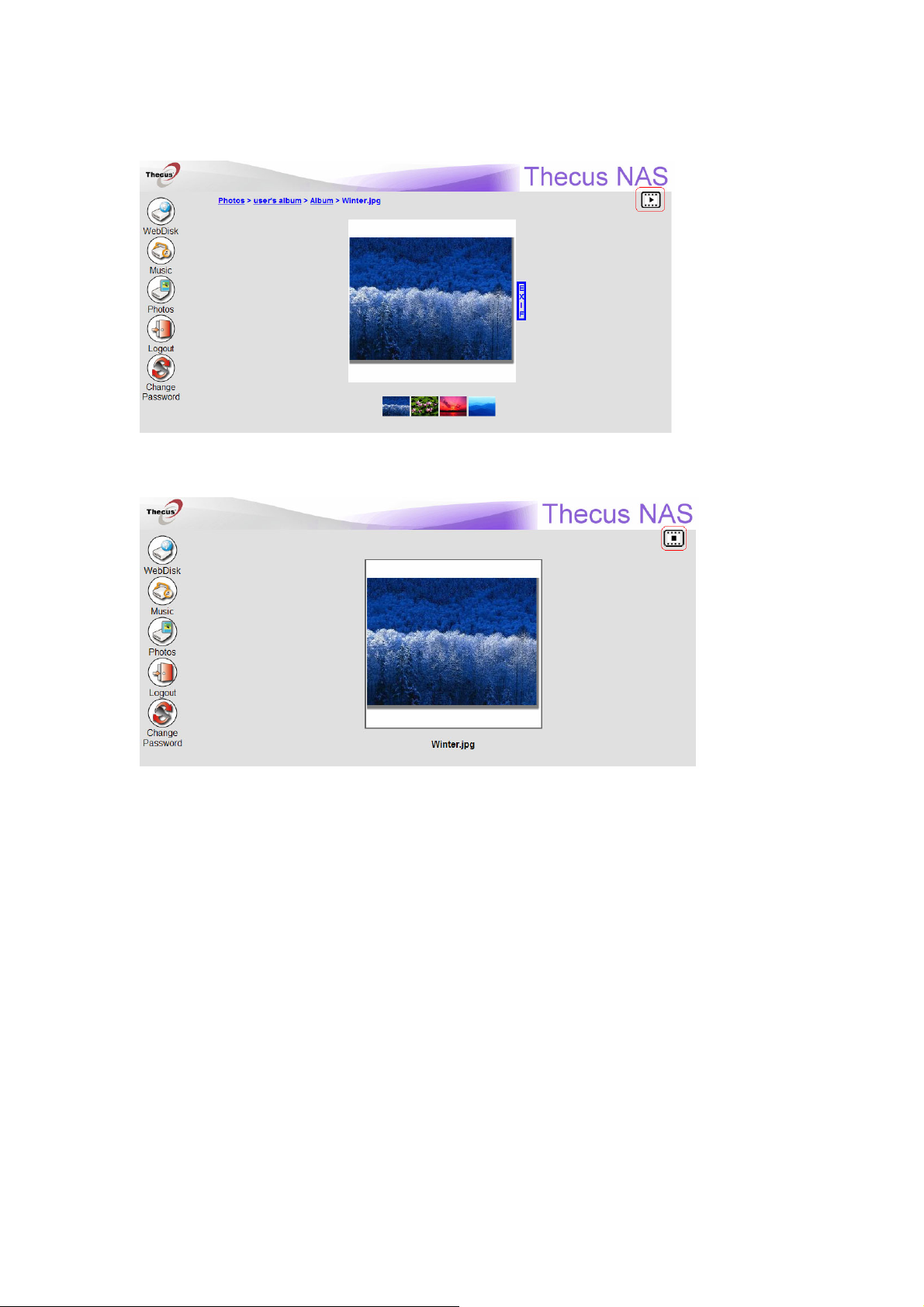

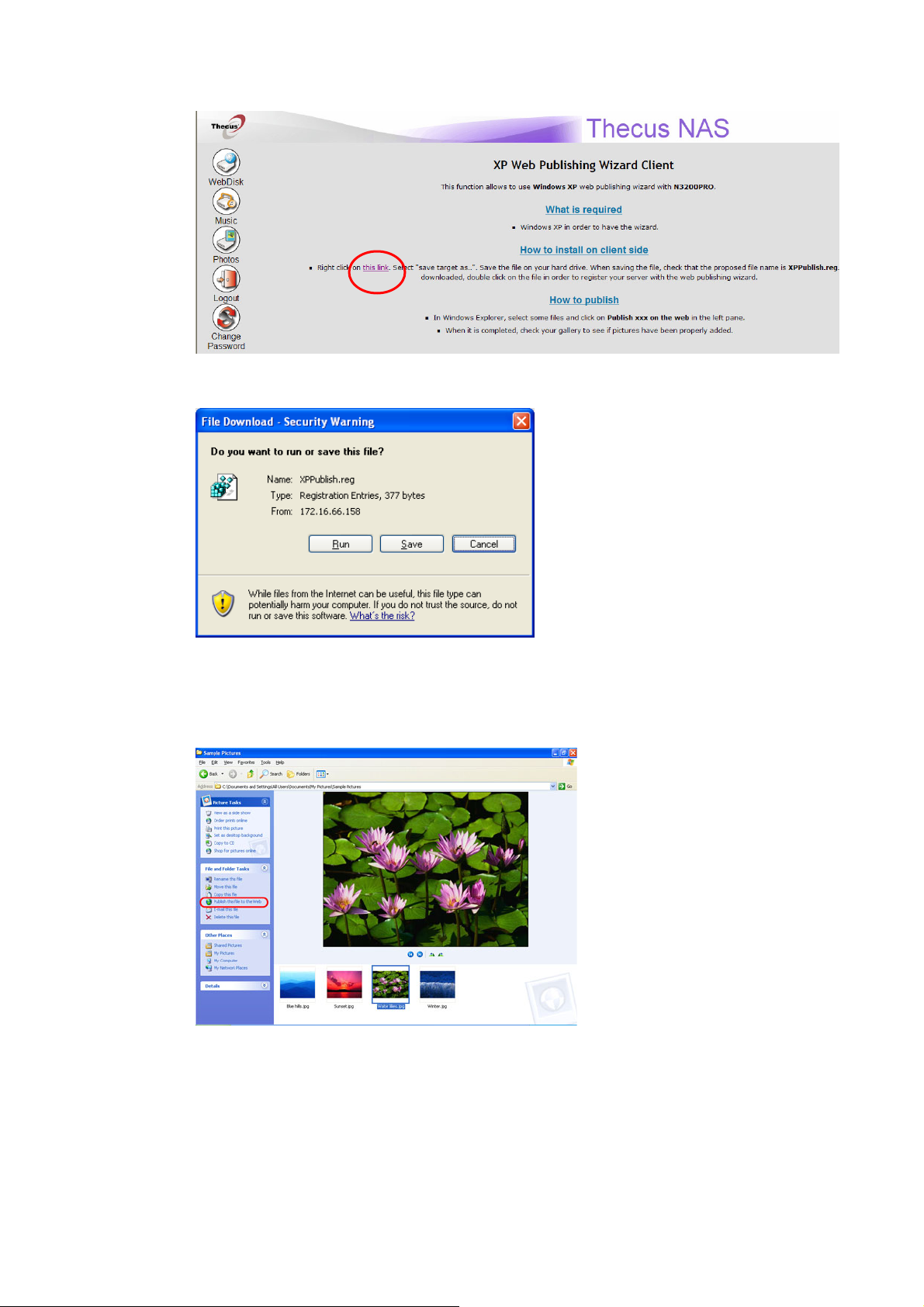

Galerie de photos

La galerie de photos est idéale pour partager facilement les photos de vos vacances, anniversaires, etc. avec vos amis et votre famille. Les utilisateurs peuvent téléverser leurs photos et même créer des albums de photos directement sur le N1200.

Pour configurer la galerie de photos, voir Chapitre 5 : Utilisation du

N3200PRO > Utilisation de la galerie de photos.

Serveur de webcam

Grâce au serveur de webcam du N3200PRO, vous pouvez programmer le N3200PRO de façon à prendre des photos à intervalle régulier à partir d’une webcam USB connectée.

Pour configurer le serveur de webcam, voir Chapitr e 5 : Configuration des autres fonctions > Serveur de webcam.

Serveur d'impression

Le serveur d’impression du N3200PRO permet de partager une imprimante IPP avec d’autres PC connectés à votre réseau.

Pour configurer le serveur d’impression, voir Chapitre 5 : Configuration des autres fonctions > Serveur d’impression.

Gestion d’énergie avancée

Le N3200PRO a aussi une fonction de mise en marche/arrêt programmable. Grâce à cette fonction, l’administrateur peut choisir à quelle heure le système doit se mettre en marche ou s’arrêter. Cette fonction est particulièrement utile pour les personnes qui veulent économiser l’énergie.

Pour programmer la mise en marche/l’arrêt du système, voir Chapitre 4 :

Gestion du système > Réglages du système > Redémarrage et arrêt du système > Mise en marche/arrêt programmé.

Contenu de la boîte

La boîte de votre N3200PRO devrait contenir les éléments suivants :

z L’appareil de stockage sur IP Thecus N3200PRO z Un guide d’introduction rapide z Un CD-titre z Un câble Ethernet z Les rails de disque dur (situés derrière le panneau avant)

Vérifiez que la boîte contient tous ces éléments. Si l'un de ces éléments manque, veuillez contacter votre revendeur.

Panneau avant

Le panneau avant du Thecus N3200PRO contient les contrôles de l’appareil, les indicateurs et les plateaux de disque dur :

Panneau avant

Elément Description

Power LED (DEL d'alimentation) WAN LED (DEL WAN) LAN LED (DEL LAN) HDD 1 LED (DEL DD 1) HDD 2 LED (DEL DD 2) HDD 3 LED (DEL DD 3) Port USB (USB Port)

Power Button (Bouton d'alimentation) LCD Display (Ecran LCD) Bouton Down (Bas)

▼

Bouton Up (Haut)

▲

Bouton Enter (Entrer) Bouton Escape (Echap.) ESC

↵

• Bleu : Le système est allumé

• Vert : Lien au réseau

• Orange clignotant : Activité de réseau

• Vert : Lien au réseau

• Orange clignotant : Activité de réseau

• Rouge : Erreur DD

• Orange clignotant : Activité de DD

• Rouge : Erreur DD

• Orange clignotant : Activité de DD

• Rouge : Erreur DD

• Orange clignotant : Activité de DD

• Un port USB 2.0 pour des appareils USB compatibles tels que

des appareils photos numériques, des disques USB, des

imprimantes USB et des dongles USB sans fil* Remarque : Pour une liste des dongles USB sans fil pris en charge, veuillez contacter support@thecus.com

• Pour allumer/éteindre le N3200PRO

• Bleu : L’appareil est allumé

• Pour afficher l’état du système et les messages (temps de mise à

jour : 60 secondes).

• Appuyez pour aller vers le BAS dans le menu de l’écran LCD

• Appuyez pour aller vers le HAUT dans le menu de l’écran LCD

• Appuyez pour confirmer une sélection dans le menu de l’écran

LCD

• Appuyez pour quitter le menu de l’écran LCD

Panneau arrière

Le panneau arrière du Thecus N3200PRO contient les ports et les connecteurs.

Panneau arrière

Elément Description

eSATA Port (Port eSATA) USB Port (Port USB)

WAN Port (Port WAN) LAN Port (Port LAN) System Fan (Ventilateur du système) Power Connector (Connecteur d'alimentation) Reset Button (Bouton de réinitialisation)

• Un port eSATA pour l’extension du stockage à haute vitesse

• Un port USB 2.0 pour des appareils USB compatibles tels que

des appareils photos numériques, des disques USB et des

imprimantes USB*

• Un port WAN pour la connexion à un réseau Ethernet via un

routeur ou un commutateur

• Un port LAN pouvant être util isé pour partager la connexion

• Le ventilateur du système, qui permet de refroidir l’appareil.

• Branchez les cordons d’alimentation fournis sur ces connecteurs

• Pour réinitialiser le N3200PRO

• Appuyez sans arrêter pendant 5 secondes sur le bouton de

réinitialisation. Ceci réinitialise les réglages de votre réseau, le

mot de passe et désactive le Support de trame étendue.

Chapitre 2 : Installation du matériel

Vue d'ensemble

Votre N3200PRO a été conçu pour une installation facile. Le chapit re suivant va vous aider à installer et à configurer rapidement votre N3200PRO pour l’utilisation. Veuillez le lire attentivement pour éviter d’endommager votre appareil pendant l’installation.

Avant de commencer

Avant de commencer, prenez les précautions suivantes :

1. Veuillez lire et comprendre la section Avertissements de sécurité qui se trouve au début de ce manuel.

2. Si possible, utilisez un bracelet antistatique pen dant l’installation pour réduire le risque de décharge électrostatique pouvant endommager les composants électroniques du N3200PRO.

3. Faites attention à ne pas utiliser des tournevis aimantés près des composants électroniques du N3200PRO.

Installation du disque dur

Le N3200PRO prend en charge jusqu’à 3 disques durs 3,5" Serial ATA (SATA). Pour installer un disque dur dans le N3200PRO, suivez les étapes suivantes :

1. Ouvrez et enlevez le couvercle du panneau avant du N3200PRO.

2. Dévissez les vis à oreilles des rails de disque dur.

3. Enlevez les rails de disque dur et installez-les sur votre disque dur SATA.

4. Faites glisser le disque dur dans le N3200PRO jusqu’à ce que vous entendiez un clic.

5. Revissez les vis à oreilles.

6. Fermez le couvercle du panneau avant du N3200PRO.

REMARQUE

Si votre DD faisait partie d’un RAID 1 ou 5, il se reconstruira automatiquement. Si vous remplacez tous les disques par des disques de plus grande capacité, vous devrez vous connecter comme Administrateur et formater les disques.

Branchement des câbles

Pour connecter le N3200PRO à votre réseau, suivez les étapes suivantes :

1. Branchez le câble Ethernet de votre réseau sur le port WAN du panneau arrière du N3200PRO.

2. Branchez le cordon d’alimentation fourni sur la prise d’alimentation du panneau arrière. Branchez l’autre extrémité du cordon d’alimentation sur la prise d’un suppresseur de surtension.

3. Appuyez sur le bouton d'alimentation du panneau avant pour mettre en marche le N3200PRO.

Chapitre 3 : Première configuration

Vue d'ensemble

Une fois que l’appareil a été correctement installé, qu’il a été branché sur votre réseau et qu’il a été allumé, vous pouvez commencer à configurer le N3200PRO pour qu’il soit accessible par les utilisateurs du réseau. Suivez les étapes suivantes pour configurer le logiciel la première fois.

Assistant de configuration Thecus

L’Assistant de configuration Thecus facilite grandement la configuration du N3200PRO. Pour configurer le N3200PRO à l’aide de l’Assistant de configuration, suivez les étapes suivantes :

1. Insérez le CD d’installation dans votre lecteur de CD-ROM (le PC hôte doit être connecté au réseau).

2. L’Assistant de configuration devrait automatiquement démarrer. Si ce n’est pas le cas, naviguez le CD-ROM et double-cliquez sur Setup.exe.

REMARQUE

3. L’Assistant de configuration démarrera et détectera automatiquement tous les appareils de stockage Thecus sur votre réseau. Si aucun appareil n’est détecté, vérifiez votre connexion et reportez-vous au Chapitre 8 : Guide

de dépannage pour de l’aide.

4. Choisissez le N3200PRO que vous voulez configurer. Cliquez sur Next (Suivant) pour continuer.

Pour les utilisateurs de MAC OS X, double-cliquez sur l’Assistant de configuration de Thecus 1.1.6.dmg

5. Enregistrez-vous avec le compte d’administrateur et le mot de passe. Le compte d’administrateur et le mot de passe par défaut sont « admin ». Cliquez sur Next (Suivant) pour continuer.

6. Choisissez le nom de votre N3200PRO et configurez l’adresse IP du réseau. Si votre routeur ou votre commutateur est configuré en tant que serveur DHCP, il est recommandé de configurer le N3200PRO pour qu’il obtienne automatiquement une adresse IP. Vous pouvez aussi utiliser une adresse IP fixe et entrer manuellement l’adresse du serveur DNS. Cliquez sur Next (Suivant) pour continuer.

7. Changez le mot de passe par défaut de l’administrateur.

8. Ouvrez l’interface Web d’administration du N3200PRO en appuyant sur le bouton Start Browser (Lancer le navigateur). Vous pouvez aussi maintenant configurer un autre N3200PRO en cliquant sur le bouton

Setup Other Device (Configurer un autre appareil). Cliquez sur Exit (Quitter) pour quitter l'assistant.

REMARQUE

L’Assistant de configuration de Thecus est conçu pour l’installation sur des sys`tèmes avec Windows XP/2000 ou Mac OSX ou une version ultérieure. Les utilisateurs avec d’autres syst èmes d’exploitation devront installer l’Assistant de configuration de Thecus sur une machine hôte avant de pouvoir utiliser l’appareil.

Configuration du RAID et installation du microprogramme

Une fois que l’assistant de configuration a fini, vous devriez maintenant vous trouver dans l’interface Web d’administration. Vous devez maint enant initialiser votre système RAID et installer le microprogramme du N3200PRO.

REMARQUE

Configuration du RAID

1. Dans l’interface Web d’administration, allez sur Storage (Stockage) > RAID (RAID). L'écran RAID Information (Informations RAID)

s’affiche.

Les étapes suivantes sont pour la première configuration seulement. Si vous avez déjà configuré votre N3200PRO, vous pouvez sauter cette section du processus de configuration.

Cliquez sur Config (Config).

2. Choisissez le niveau du RAID désiré et cochez les cases des disques que vous voulez utiliser dans votre matrice.

3. Choisissez une taille de secteur – le réglage par défaut est 64K.

4. Cliquez sur Create (Créer) pour créer votre volume RAID sélectionné.

Utilisation de l’écran LCD

Le N3200PRO est équipé d’un écran LCD sur le panneau avant pour faciliter l'affichage de l'état et les réglages. Il y a quatre boutons sur le panneau avant qui permettent d'utiliser les fonctions de l'écran LCD.

Contrôles de l’écran LCD

Utilisez les boutons Down (Bas) (▼), Up (Haut) (▲), Enter (Entrer) (↵) et Escape (Echap.) (ESC) pour choisir entre les diverses options de menu et pour

changer les réglages de configuration du N3200PRO. Le tableau suivant décrit les boutons du panneau de contrôle avant :

Contrôles de l’écran LCD

Icône Fonction Description

▼ Bouton Bas Pour choisir l’option de réglage de configuration précédente. ▲ Bouton Haut Pour choisir l’option de réglage de configuration suivante.

↵ Entrer Entrée pour afficher l’opération de copie USB.

ESC Echap Echap. pour annuler la copie USB

Appuyez pendant 3 secondes pour éteindre l’éclairage de l’écran LCD. Appuyez sur n’importe quel bouton pour rallumer l’éclairage de l'écran.

Mode d'affichage

Pendant l’utilisation normale, l’écran LCD sera en Display Mode (Mode d’affichage).

Mode d'affichage

Elément Description

Nom d’hôte Nom d’hôte du système. WAN Réglage IP WAN. LAN Réglage IP LAN. RAID Etat RAID.

Ventilateur du système Etat du ventilateur du système.

Température Température du système. Date/Heure Date et heure effective du système Temps utilisable

La durée de fonctionnement du système depuis le dernier démarrage

Le N3200PRO affichera chacun de ces messages pendant 3 secondes sur l’écran LCD, l’un après l’autre.

REMARQUE

Si la matrice RAID est dans un état dégradé, l’écran LCD restera en mode d’affichage et affichera quel disque dans la matrice est dégradé, de la manière suivante :

RAID: Degraded [Disk #] (Disque dégradé)

Copie USB

La fonction de copie USB permet de copier des fichiers enregistrés sur des appareils USB tels que des disques USB ou des appareils photos numériques sur le N3200PRO en appuyant sur un seul bouton. Pour utiliser la fonction de copie USB, suivez les étapes suivantes :

1. Branchez votre appareil USB sur un port USB du panneau avant.

2. En mode Affichage, appuyez sur Entrée (

3. Le message “USB Copy?” (Copie USB) s’affiche sur l’écran LCD.

4. Appuyez sur Entrer ( USB connectés au port du panneau avant. Les progrès de la copie USB et les résultats s’afficheront sur l'écran LCD.

↵) ; le N3200PRO commencera à copier les disques

↵)

Méthode de configuration typique

Dans l’interface Web d’administration, vous pouvez commencer à configurer votre N3200PRO pour l’utilisation sur votre réseau. La configuration du N3200PRO se fait normalement en cinq étapes, décrites ci-dessous.

Pour plus d’informations sur l’utilisat ion de l’interface Web d’administration, voir Chapitre 4 : Gestion du système > Interface Web d’administration.

Étape 1 : Configuration du réseau

Dans l’interface Web d’administration, vous pouvez configurer les réglages de réseau du N3200PRO pour votre réseau. Vous pouvez accéder au menu Network (Réseau) à partir de la barre de menu.

Pour plus d’informations sur la configuration des réglages de réseau, voir Chapitre 4 : Gestion du système > Gestion du réseau.

Étape 2 : Création d’un volume RAID

Les administrateurs peuvent ensuite configurer les réglages du RAID et construire leurs volumes RAID. Vous pouvez accéder aux réglages du RAID à partir de la barre de menu de l’interface Web d’administration en navigant vers Storage (Stockage) > RAID (RAID).

Pour plus d’informations sur la configuration du RAID, voir Chapitre 4 : Gestion du système > Configuration du RAID.

Vous n'êtes pas sûr de quel niveau du RAID à utiliser ? Pour plus d’informations sur les différents niveaux RAID, voir Appendice C: Points basiques du RAID.

Étape 3 : Créer des utilisateurs locaux ou configurer l’authentification

Une fois que le RAID est prêt, vous pouvez commencer à créer des utilisateurs locaux pour le N3200PRO ou vous pouvez choisir de configurer des protocoles d’authentification tels que le Service de répertoire (AD).

(Pour plus d’informations sur la gestion des utilisat eurs, voir Chapitre 4 :

Gestion du système > Gestion des utilisateurs et des groupes.

Pour plus d’informations sur la configuration du Service de répertoire, voir

Chapitre 4 : Gestion du système > Gestion des utilisateurs et des groupes > Configuration de ADS/NT .

Pour plus d’informations sur les avantages d’un Service de répertoire, voir

Appendice D : Points basiques du Service de répertoire.

Étape 4 : Créer des dossiers et configurer ACL

Une fois que des utilisateurs ont été ajoutés à votre réseau, vous pouvez commencer à créer des dossiers sur le N3200PRO et contrôler l’accès des utilisateurs pour chacun de ces dossiers en utilisant des Listes de contrôle d’accès de dossier.

Pour plus d’informations sur la gestion des dossiers, voir Chapitre 4 : Gestion du système > Gestion des dossiers.

Pour plus d’information sur les Listes de contrôle d’accès de dossier, voir

Chapitre 4 : Gestion du système > Gestion des dossiers > Listes de

contrôle d’accès de dossier (ACL).

Étape 5 : Lancer les services

Vous pouvez finalement commencer la configuration des différents services du N3200PRO pour les utilisateurs de votre réseau. Vous trouverez plus d’informations sur chacun de ces services en cliquant sur les liens ci-dessous :

Gestion de réseau Windows (SMB/CIFS) Serveur iTunes®

Protocole de fichiers Apple (AFP) Serveur multimédia

Système de gestion de fichiers en réseau (NFS) Serveur webcam

Protocole de transfert de fichiers (FTP) Serveur d’impression

Chapitre 4 : Gestion du système

Vue d'ensemble

Le N3200PRO possède une Interface Web d’administration facile à utiliser. Grâce à celle-ci, vous pouvez configurer et surveiller le N3200PRO n'importe où sur le réseau.

Interface Web d’administration

Vérifiez que votre réseau est connecté à Internet. Pour accéder à l’Interface Web d’administration du N3200PRO :

1. Entrez l’adresse IP du N3200PRO dans votre navigateur. (L’adresse IP par défaut est http://192.168.1.100)

REMARQUE

2. Entrez votre nom d’administrateur et votre mot de passe pour vous connecter au système. Les réglages par défaut sont :

Nom d’utilisateur : admin Mot de passe : admin

Si vous avez changé votre mot de passe dans l’assistant de configuration, utilisez votre nouveau mot de passe.

L’adresse IP du réseau de votre ordinateur doit être sur le même sous-masque que le N3200PRO. Si le N3200PRO a l’adresse IP par défaut 192.168.1.100, l’adresse IP du PC doit être 192.168.1.x, où x est un numéro entre 1 et 254, mais pas 100.

Lorsque vous êtes connecté en tant qu’administrateur, vous verrez l’Interface Web d’administration. Vous pouvez l’utiliser pour configurer et surveiller pratiquement n’importe quelle aspect du N3200PRO n'importe où sur le réseau.

Barre de menu

La Barre de menu est où vous trouverez tous les écrans d’information et tous les réglages du système du N3200PRO. Les réglages sont séparés en plusieurs groupes dans la barre de menu :

Barre de menu

Elément Description

Status (Etat) L’état actuel du système du N3200PRO. Storage (Stockage) Informations et réglages des appareils de stockage installés sur

le N3200PRO.

Network (Réseau) Informations et réglages des connexions réseau ainsi que des

divers services du N3200PRO.

Accounts (Comptes) Permet la configuration des utilisateurs et des groupes. System (Système) Diverses informations et réglages du système N3200PRO. Language (Langue) Choisissez votre langue préférée.

Déplacez votre curseur sur l’un de ces éléments pour afficher le menu déroulant de sélection de chaque groupe.

Dans les sections suivantes, vous trouverez des explications détaillées sur chaque fonction et des instructions pour configurer votre N3200PRO.

Sélection de la langue

Le N3200PRO prend en charge les langues suivantes :

• Anglais

• Français

• Allemand

• Italien

• Chinois traditionnel

• Chinois simplifié

• Japonais

• Coréen

• Espagnol

Dans la barre de menu, cliquez sur Language (Langue) ; l‘écran Change Language (Changer la langue) apparaît. Cet écran permet de choisir la langue

désirée pour le N3200PRO. Appuyez sur Apply (Appliquer) pour confirmer votre sélection.

Menu d’état

Le menu Status (Etat) de la barre de menu permet de visualiser différents aspects du N3200PRO. Avec celui-ci, vous pouvez vérifier l’état du N3200PRO et aussi afficher certains détails comme la version du microprogramme et la durée de fonctionnement.

Informations du produit

Lorsque vous vous êtes connecté, vous verrez l’écran basique Product

Information (Informations du produit) qui contient les informations Manufacturer (Fabricant), Product No. (No du produit), Firmware Version (Version du microprogramme) et Up Time (Durée de fonctionnement).

Informations du produit

Elément Description

Manufacturer (Fabricant) Product No. (No. du produit) Firmware version (Version du microprogramme) APP version (Version APP) Up time (Durée de fonctionnement)

Pour retourner de nouveau à cet écran, allez sur Status (Etat) > About (A propos de).

Affiche le nom du fabricant du système. Affiche le numéro du modèle du système. Affiche la version du microprogramme.

Affiche la version de l’application utilisée. Affiche la durée totale de fonctionnement du système.

État du système

Dans le menu Status (Etat), choisissez l’élément System (Système) ; l’écran

System Status (Etat du système)

apparaît. Ces écrans contiennent des informations basiques sur l’état du système.

État du système

Elément Description

CPU Loading (%) (Charge CPU %) Fan RPM (vitesse du ventilateur) Up time (Durée de fonctionnement)

Affiche la charge de l’unité centrale du N3200PRO. Affiche la vitesse du ventilateur du système. Indique depuis combien de temps le système a été en marche.

État de l’imprimante

Dans le menu Status (Etat), choisissez l’élément Printer (Imprimante) ; l’écran

Printer Information (Informations de l’imprimante) apparaît. Cet écran contient

les informations suivantes sur l’imprimante USB branchée sur le port USB.

État de l’imprimante

Elément Description

Manufacturer (Fabricant) Model (Modèle) Affiche le modèle de l’imprimante USB. Status (Etat) Affiche l’état de l’imprimante USB. Printer Queue (File d’attente de l’imprimante)

Si un travail d’imprimante corrompu est envoyé à l’imprimante, l’impression peut échouer. Si les travaux d’impression semble ‘gelés’, appuyez sur le bouton Remove All Documents (Enlever tous les documents) pour effacer la file d’attente de l’imprimante pour résoudre le problème.

Pour plus d’informations sur la configuration du serveur d’impression, voir Chapitre 5 : Configuration des autres fonctions > Serveur d’impression.

Affiche le nom du fabricant de l’imprimante USB.

Cliquez pour enlever tous les documents de la file d’attente de l’imprimante.

Réveil par le réseau LAN (WOL)

Le N3200PRO peut être réveillé du mode sommeil via un réseau WAN ou LAN.

Dans le menu Status (Etat), choisissez l’élément WOL; l’écran Wake-up On Lan

Configuration (Configuration du réveil par le réseau LAN) apparaît. Dans cet écran, vous pouvez Enable (Activer) ou Disable Wake-up On WAN (Désactiver le réveil par le réseau WAN) et Wake-up On LAN (Réveil par le réseau LAN).

Configuration du Réveil par le réseau LAN

Elément Description

WAN Enable (Activer) ou Disable (Désactiver) le réveil par le

réseau WAN.

LAN Enable (Activer) ou Disable (Désactiver) le réveil par le

réseau LAN.

Apply (Appliquer) Cliquez sur Apply (Appliquer) pour enregistrer les

changements.

Gestion du stockage

Le menu Storage (Stockage) affiche l’état des appareils de stockage installés dans le N3200PRO, et contient des options de configuration du stockage comme RAID et les réglages des disques et les réglages de configuration des dossiers.

Informations SATA

Dans le menu Storage (Stockage), choisissez l’élément SATA; l’écran Disks Information (Informations des disques) apparaît. Dans celui-ci, vous pouvez visualiser divers éléments des disques durs SATA installés. Des lignes vides indiquent qu’un disque dur SATA n’est pas actuellement installé dans la fente correspondante. S’il y a un problème avec un disque, le message Failed (Echec) s’affiche dans la colonne Status (Etat).

Informations des disques

Elément Description

Disk No. (No. disque) Indique l’emplacement d’un disque. Capacity (Capacité) Affiche la capacité d’un disque dur SATA. Model (Modèle) Affiche le nom du modèle d’un disque dur SATA. Firmware (Microprogramme) Status (Etat) Indique l’état d’un disque. Peut indiquer OK, Warning

Total Capacity (Capacité totale) Disk Power Management (Gestion d’énergie du disque)

Affiche la version du microprogramme d’un disque dur SATA.

(Avertissement) ou Failed (Echec). Affiche la capacité totale d’un disque dur SATA.

L’administrateur peut régler un disque pour qu’il s’éteigne automatiquement après une certaine période.

REMARQUE

Lorsque l’état est Avertissement, cela indique généralement que le disque dur contient des mauvais secteurs. Ceci est indiqué à titre de précaution seulement et vous devriez considérer changer les disques.

Informations eSATA

Dans le menu Storage (Stockage), choisissez l’élément eSATA; l’écran eSATA Informations (Informations eSATA) apparaît. Dans celui-ci, vous pouvez visualiser divers éléments du disque dur eSATA installé sur le N3200PRO comme la capacité, le pourcentage utilisé, le modèle et la version du microprogramme. Vous pouvez même formater le disque dur eSATA installé à partir de ce menu.

Informations eSATA

Elément Description

Model (Modèle) Affiche le nom du modèle d’un disque dur eSATA. Capacity (Capacité) Affiche la capacité d’un disque dur eSATA en mégaoctets (Mo). Used Percentage (Pourcentage utilisé) Firmware (Microprogramme) Format (Formater) Appuyez sur Format (Formater) pour formater le disque dur

Eject (Ejecter) Appuyez sur Eject (Ejecter) pour démonter le disque dur

ATTENTION

Affiche la capacité restante sur un disque dur eSATA en pourcentage (%) et en mégaoctets (Mo). Affiche la version du microprogramme d’un disque dur eSATA.

eSATA. eSATA.

Le formatage effacera toutes les donn ées sur votre disque dur eSATA. Ces données ne pourront plus être restaurées.

Informations disque USB

Dans le menu Storage (Stockage), choisissez l’élément USB; l’écran USB Information (Informations USB) apparaît. Dans celui-ci, vous pouvez visualiser divers éléments des disques USB installés sur le N3200PRO.

Informations USB

Elément Description

Disk No. (No. disque) Numéro assigné à chaque disque USB. Capacity (MB) (Capacité (Mo)) Model (Modèle) Affiche le nom du modèle de chaque disque USB. Firmware (Microprogramme) Status (Etat) Affiche l’état de chaque disque USB. Un bouton Eject (Ejecter)

Actualiser Appuyez sur Refresh (Actualiser) pour mettre à jour l'état des

Affiche la capacité de chaque disque dur USB en mégaoctets (Mo).

Affiche la version du microprogramme de chaque disque USB.

se trouve à coté de chaque disque USB. Appuyez sur ce bouton avant d’enlever le disque USB.

disques USB.

Informations RAID

Dans le menu Storage (Stockage), choisissez l’élément RAID; l’écran RAID Information (Informations RAID) apparaît.

Cet écran contient une liste des volumes RAID résidant sur le N3200PRO. Dans celuici, vous pouvez obtenir des informations comme l’état d'un volume RAID ainsi que l’état, le pourcentage utilisé et la taille de secteur.

Pour configurer les réglages du RAID, appuyez sur le bouton Config(Config) pour aller à l’écran RAID Configuration (Configuration du RAID).

Informations RAID

Elément Description

RAID Level (Niveau du RAID) Total Capacity (Capacité totale) Status (Etat) Indique l’état d’un volume RAID. Peut indiquer Healthy (Bonne

Used Percentage (Pourcentage utilisé) Stripe size (Taille de secteur) Remaining Time (Temps restant) Config (Config) Appuyez sur ce bouton pour configurer des volumes RAID.

Affiche la configuration d’un volume RAID. Capacité totale d’un volume RAID.2

santé), Degraded (Dégradé) ou Damaged (Endommagé). Indique le pourcentage total utilisé d’un volume RAID.

Indique la taille de secteur utilisée. Indique le temps restant pour que le volume RAID soit terminé.

Configuration du RAID

Dans l’écran RAID List (Liste RAID), appuyez sur le bouton RAID Config

(Config RAID) pour aller à l’écran RAID Configuration (Configuration du RAID).

En plus des informations de disque RAID et de l’état, cet écran permet aussi de changer les réglages de configuration du RAID.

Pour plus d’informations sur RAID, voir

Appendice C : Points basiques du RAID.

Niveau du RAID

Vous pouvez régler le volume de stockage RAID sur JBOD, RAID 0, RAID 1 ou RAID 5. La configuration du volume RAID est normalement nécessaire lorsque

vous installez l’appareil la première fois. Une brève description de chaque réglage RAID est donnée ci-dessous :

Niveaux du RAID

Level (Niveau) Description

JBOD Le volume de stockage est un DD unique sans support RAID.

JBOD a besoin d'un minimum de 1 disque.

RAID 0 Offre l’entrelacement des données, sans redondance. Améliore

les performances mais pas la sécurité des données. RAID 0 a besoin d'un minimum de 2 disques.

RAID 1 Offre le miroitage du disque. Donne une vitesse de lecture de

deux fois celle d’un disque unique, mais la vitesse d’écriture reste la même. RAID 1 a besoin d'un minimum de 2 disques.

RAID 5 Offre l’entrelacement des données et les informations de

correction d’erreur d’entrelacement. Des performances excellentes et une bonne résistance aux erreurs. RAID 5 a besoin d'un minimum de 3 disques. RAID 5 peut supporter un disque qui a échoué.

ATTENTION

Si l’administrateur enlève par erreur un disque dur qui ne doit pas être enlevé lorsque l’état RAID est Dégradé, toutes les données seront perdues.

Réglages du RAID

Vous pouvez utiliser RAID Settings (Réglages du RAID) pour choisir la taille de secteur, choisir quels disques sont des disques RAID ou le disque de rechange, et entrer un nom pour chaque disque.

Réglages du RAID

Elément Description

Disk No. (No. disque) Numéro assigné aux disques durs installés. Capacity (MB) (Capacité (Mo)) Model (Modèle) Numéro du modèle des des disques durs installés. RAID Cochez les cases des disques durs que vous voulez ajouter au

Spare (rechange) Si cette case est cochée, le disque dur sera utilisé comme disque Stripe size (Taille de

secteur)

Create RAID (Créer RAID) Remove RAID (Supprimer RAID) Cancel (Annuler) Appuyez sur ce bouton pour quitter sans enregistrer les

Capacité des disques durs installés.

volume de stockage. de rechange pour un volume RAID.

Ceci permet de régler la taille de secteur pour maximiser les performances des fichiers séquentiels dans un volume de stockage. Laissez le réglage sur 64K sauf si vous avez besoin d’utiliser un type de stockage de fichier spécial dans le volume de stockage. Une grande taille de secteur est préférable pour des grands fichiers. Appuyez sur ce bouton pour configurer un système de fichier et créer le volume de stockage RAID. Cliquez pour supprimer le volume RAID. Toutes les données d’utilisateur, les iSCSI et les données USB cible seront effacées.

changements.

Créer un volume RAID

Pour créer un volume RAID, suivez les étapes suivantes :

1. Dans l’écran RAID Configuration (Configuration du RAID), réglez le volume de stockage RAID sur JBOD, RAID 0, RAID 1 ou RAID 5 — voir

Appendice C : Points basiques du RAID pour une description détaillée.

2. Cochez les cases des disques durs que vous voulez utiliser pour créer un volume RAID.

3. Choisissez une taille de secteur – le réglage par défaut est 64K.

4. Appuyez sur Create (Créer) pour construire le volume de stockage RAID.

REMARQUE

La création d’un espace de stockage RAID peut prendre un certain temps, en fonction de la taille des disques durs et du type de RAID.

ATTENTION

La création d’un RAID détruira toutes les données dans le RAID existant. destroys all data in the current RAID. Ces données ne pourront plus être restaurées.

Avec un volume RAID 1, vous pouvez aussi ajouter un disque de rechange après avoir créé le RAID. Voir Chapitre 7 : Astuces et recommandations > Ajouter

un disque de rechange pour plus de détaills.

Supprimer un volume RAID

Pour supprimer un volume RAID, suivez les étapes suivantes :

1. Dans l’écran RAID List (Liste RAID), choisissez le volume RAID désiré en cliquant sur son bouton radio et cliquez sur Config (Config) pour aller à l’écran RAID Configuration (Configuration du RAID).

2. Dans l'écran RAID Configuration (Configuration du RAID), cliquez sur Remove (Supprimer).

3. Le système se reconstruit automatiquement et vous pouvez alors créer un nouveau volume RAID.

ATTENTION

La suppression d’un RAID détruira toutes les données dans le RAID en question. Ces données ne pourront plus être restaurées.

Gestion des dossiers

Dans le menu Storage (Stockage), choisissez Folder (Dossier) ; l’écran Folder (Dossier) apparaît. Cet écran permet de créer et de configurer des dossiers sur le volume N3200PRO.

Dossier

Elément Description

Folder name (Nom du dossier) Description Contient une description du dossier. NFS Share (Partage NFS) ACL Appuyez sur ACL (Liste de contrôle d’accès) pour configurer

Edit (Editer) Appuyez sur Edit (Editer) pour ouvrir l'écran Edit (Editer) et Del (Supprimer) Appuyez sur Del (Supprimer) pour supprimer le dossier. Un Add (Ajouter) Appuyez sur Add (Ajouter) pour ouvrir l’écran Add Folder

Affiche le nom du dossier.

Appuyez sur NFS Share (Partager NFS) pour configurer quels hôtes sur le réseau peuvent accéder à ce dossier via NFS.

les utilisateurs qui auront accès à ce dossier. modifier le nom ou la description du dossier. écran apparaît pour vous demander de confirmer la suppression. (Ajouter un dossier).

Ajouter des dossiers

Dans l’écran Folder (Dossier), appuyez sur le bouton Add (Ajouter) ; l’écran Add Folder (Ajouter un dossier) s’affiche. Cet écran permet d’ajouter un dossier. Entrez les détails puis appuyez sur Apply (Appliquer) pour créer le nouveau dossier. Appuyez sur Back (Retour) pour retourner à l’écran Folder (Dossier).

Ajouter un dossier

Elément Description

Folder name (Nom du dossier) Description Entrez une description du dossier. Browseable (Navigable)

Public (Publique) Permet ou refuse l’accès public à ce dossier. Si vous choisissez

Entrez le nom du dossier.

Cochez ou décochez les utilisateurs qui peuvent naviguer le contenu du dossier. Si vous choisissez Yes (Oui), le dossier partagé sera navigable.

Yes (Oui), les utilisateurs n’auront pas permission d’écrire dans ce dossier. Lorsque vous accédez un dossier public via FTP, la démarche est similaire à un FTP anonyme. Les utilisateurs anonymes peuvent télécharger/téléverser un fichier dans ce dossier mais ne peuvent pas supprimer un fichier dans le

dossier. Apply (Appliquer) Appuyez sur Apply (Appliquer) pour créer le dossier. Back (Retour) Appuyez sur Back (Retour) pour retourner à l’écran Folder

(Dossier).

REMARQUE

Les noms de dossiers sont limités à 60 caractères. Les systèmes avec Windows 98 ou une version antérieure peuvent ne pas être compatibles avec les noms de plus de 15 caractères de long.

Editer des dossiers

Dans l’écran Folder (Dossier), appuyez sur le bouton Edit (Editer) ; l’écran Edit Folder (Editer un dossier) s’affiche. Cet écran vous permet de changer les

détails du dossier. Entrez les détails puis appuyez sur Submit (Soumettre) pour utiliser les changements. Appuyez sur Back (Retour) pour retourner à l’écran

Folder (Dossier).

Editer un dossier

Elément Description

Share Name (Nom partagé) Description Entrez une description du dossier. Browseable (Navigable) Public (Publique) Permet ou refuse l’accès public à ce dossier. Submit (Soumettre) Appuyez sur Submit (Soumettre) pour enregistrer l es

Back (Retour) Appuyez sur Back (Retour) pour retourner à l’écran Folder

Entrez le nom du dossier (partagé).

Cochez ou décochez les utilisateurs qui peuvent naviguer le

contenu du dossier.

changements.

(Dossier).

Supprimer des dossiers

Pour supprimer un dossier, appuyez sur le bouton Del (Suppr) dans la ligne du dossier désiré. Le système vous demandera de confirmer la suppression du dossier. Appuyez sur OK pour supprimer le dossier de manière permanente ou sur Cancel (Annuler) pour retourner à la liste des dossiers.

ATTENTION

Toutes les données dans le dossier seront supprimées lorsque vous supprimez le dossier. Ces données ne pourront plus être restaurées.

Partage NFS

Pour permettre l’accès NFS au dossier partagé, activez le NFS Service (Service NFS) puis configurez les hôtes avec les droits d’accès. Cliquez sur Add (Ajouter) pour ouvrir la boîte de dialogue New NFS Share (Nouveau partage NFS).

Partage NFS

Elément Description

Hostname (Nom d’hôte) Privilege (Privilège) L’hôte doit avoir un accès read only (Lecture seulement) ou

Access as (Accéder comme) Apply (Appliquer) Cliquez pour enregistrer les changements. Back (Retour) Cliquez pour quitter sans enregistrer les changements.

Entrez le nom de l’hôte ou l’adresse IP.

writeable (Ecriture) au dossier.

Accédez les données comme Root User (Utilisateur racine)

ou Anonymous User (Utilisateur anonyme).

Add

Liste de contrôle d’accès de dossier (ACL)

Dans l’écran Folder (Dossier), appuyez sur le bouton ACL; l’écran Access Control List (Liste de contrôle d’accès) s’affiche. Cet écran permet de configurer l’accès à des dossiers spécifiques pour les utilisateurs et les groupes. Choisissez un utilisateur ou un groupe dans la colonne à gauche puis choisissez Deny (Refuser), Read Only

(Lecture seulement) ou Writable (Ecriture) pour configurer les niveaux d’accès. Appuyez sur le bouton Submit (Soumettre) pour confirmer votre sélection.

Liste de contrôle d’accès

Elément Description

Deny (Refuser) Pour refuser l’accès aux utilisateurs ou aux groupes qui sont

affichés dans cette colonne.

Read Only (Lecture seulement) Writable (Ecriture) Pour donner un accès avec écriture aux utilisateurs ou aux

Remove (Supprimer) Pour supprimer l'utilisateur ou le groupe sélectionné dans la Submit (Soumettre) Pour soumettre et confirmer les réglages.

Reset (Réinitialiser) Pour annuler les réglages et retourner à l’écran Folder

Pour configurer l’accès à un dossier, suivez les étapes suivantes :

1. Dans l’écran ACL, tous les groupes de réseau et les utilisateurs sont affichés dans la colonne à gauche. Choisissez un groupe ou un utilisateur dans cette liste.

2. Une fois que le groupe ou l’utilisateur a été sélectionné, appuyez sur l’un des boutons des trois colonnes de niveau d’accès en haut. Le groupe ou l’utilisateur apparaît alors dans cette colonne et possède maintenant les droits d’accès au dossier.

3. Continuez de choisir des groupes et des utilisateurs et définissez leurs niveaux d'accès en utilisant les boutons de la colonne.

4. Pour supprimer un groupe ou un utilisateur d’une des colonne de niveau d’accès, appuyez sur le bouton Remove (Supprimer) dans cette colonne.

5. Lorsque vous avez fini, appuyez sur Submit (Soumettre) pour soumettre et confirmer les réglages ACL.

Pour donner un accès avec lecture seulement aux utilisateurs ou aux groupes qui sont affichés dans cette colonne.

groupes qui sont affichés dans cette colonne.

colonne et ainsi réinitialiser leurs droits d'accès.

(Dossier).

Gestion du réseau

Utilisez le menu Network (Réseau) pour changer la configuration du réseau et les réglages de support de services.

Configuration du WAN

Dans le menu Network (Réseau), choisissez WAN; l’écran WAN

Configuration (Configuration du WAN) apparaît. Cet écran affiche les

paramètres du réseau pour la connexion WAN. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Le tableau suivant contient une description de chaque élément :

Configuration du WAN

Elément Description

Host name (Nom d’hôte) Domain name (Nom de domaine) MAC Address (Adresse MAC) Jumbo Frame Support (Support cadre jumbo)

WAN Port (Port WAN) Pour activer ou désactiver le N3200PRO pour obtenir une

IP L’adresse IP de l’interface WAN. Netmask (Masque réseau) Gateway (Passerelle) L’adresse IP de la passerelle par défaut. DNS Server (Serveur DNS) IP Sharing Mode (Mode IP partagé)

REMARQUE

Le nom d’hôte qui identifie le N3200PRO sur le réseau. Indique le nom de domaine du N3200PRO. Indique l’adresse MAC de l’interface du réseau.

Pour activer ou désactiver le support de cadre jumbo de l’interface WAN sur votre N3200PRO.

adresse IP via le serveur DHCP. Si vous voulez utiliser une adresse IP fixe, désactivez cette fonction et configurez le réseau.

Le masque de réseau est normalement : 255.255.255.0

L’adresse IP du serveur DNS (service de noms de domaines).

Lorsque activé, les PC connecté au port LAN pourront accéder le WAN. Le réglage par défaut est « Activé ».

• Utlisez seulement les réglages Cadre Jumbo lorsque vous utilisez un environnement Gigabit dans lequel tous les autres clients ont le support Cadre Jumbo activé.

• L’activation de DHCP activera automatiquement UPnP—voir l’écran Service de support.

• Si vous utilisez seulement le port WAN, nous vous recommandons de désactiver le mode IP partagé. Ceci améliorera la vitesse des données.

• Un réglage DNS correct est vital aux services des réseaux, tel que SMTP et NTP.

ATTENTION

La plupart des routeurs/commutateurs Ethernet Rapide (10/100) e prennent pas en charge Cadre Jumbo et vous ne pourrez pas connecter votre N3200PRO lorsque Cadre Jumbo est activé. Si c’est le cas, éteignez le N3200PRO. Puis allumez le N3200PRO et appuyez immédiatement sur le bouton de réinitialisation à l’arri ère de l’appareil pendant 10 secondes. Ceci réinitialisera les réglages du réseau, le mot de passe et désactivera le support Cadre Jumbo.

Configuration du LAN

Le N3200PRO prend en charge deux ports Gigabit Ethernet pour ajouter des services. Pour configurer ces ports, choisissez LAN dans le menu Network (Réseau) ; l’écran

LAN Configuration (Configuration du LAN) apparaît. Appuyez sur Apply

(Appliquer) pour enregistrer les changements.

Configuration du LAN

Elément Description

MAC Address (Adresse MAC) Jumbo Frame Support (Support cadre jumbo) IP L'adresse IP de l’interface LAN. Netmask (Masque réseau)

REMARQUE

Affiche l'adresse MAC de l’interface LAN.

Activez ou désactivez le support pour cadre jumbo dans l’interface LAN.

Le masque de réseau de l’interface LAN.

Avant d’activer le support Cadre Jumbo, veuillez vous assurer que votre appareilde réseau prend en charge le Cadre Jumbo. Si votre appareil est incompatible, il est possible que vous ne puissiez pas vous connecter à votre N3200PRO. Si c’est le cas, réinitialisez le système pour restaurer les réglages par défaut en appuyant pendant secondes sur le bouton de réinitialisation du panneau avant pendant le

Configuration du DHCP

Un serveur DHCP peut être configuré pour assigner des adresses IP aux appareils connecté s au port LAN. Pour configurer ces ports, choisissez LAN dans le menu Network (Réseau).

Configuration du DHCP

Elément Description

Serveur DHCP Activez ou désactivez le serveur DHCP pour assigner automatiquement

une adresse IP aux PC connectés à l’interface LAN.

Start IP (Début IP) Le début de l’adresse IP pour la gamme DHCP. End IP (Fin IP) La fin de l’adresse IP pour la gamme DHCP. DNS Server (Serveur DNS)

L’adresse IP du serveur DNS.

REMARQUE

Les segments IP de WAN et de LAN ne doivent pas se chevaucher.

ATTENTION

L”adresse IP de l’interface LAN ne doit pas être dans la gamme d'adresse Début IP et Fin IP.

Configuration du WLAN

Lorsqu’un dongle USB sans fil compatible est installé sur le N3200PRO, le N3200PRO deviendra un point d’accès et le menu déroulant Network (Réseau) contiendra un élément de menu WLAN (WLAN). Dans le menu Network (Réseau), choisissez WLAN

(WLAN) ; l’écran WLAN Configuration (Configuration du WLAN) apparaît. Cet

écran affiche les paramètres du réseau sans fil du système. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages.

REMARQUE

Configuration du WLAN

Elément Description

MAC Address (Adresse MAC) IP L'adresse IP de la connexion réseau. Netmask (Masque réseau) ESSID Le ESSID (Kit d’identification de service étendu) est le nom

ESSID Broadcast (Diffusion ESSID)

Channel (Canal) Le canal que le N3200PRO utilise pour communiquer avec les

Auth Mode (Mode auth)

WEP Enable (Activer WEP) Key Length (Longueur clé)

WEP KEY 1 (CLÉ WEP 1) WEP KEY 2 (CLÉ WEP 2) WEP KEY 3 (CLÉ WEP 3) WEP KEY 4 (CLÉ WEP 4)

Un serveur DHCP peut être configuré pour assigner des adresses IP aux appareils connectés aux ports LAN.

Configuration du DHCP WLAN

Elément Description

DHCP Server (Serveur DHCP) Start IP (Début IP) Le début de l’adresse IP pour la gamme DHCP. End IP (Fin IP) La fin de l’adresse IP pour la gamme DHCP. DNS Server (Serveur DNS)

• Les dongles USB sans fil prises en charges sont : 3Com 3CRUSB10075, Zyxel G220USB, PCI GW-US54mini.

• Les dongles USB doivent être branchées avant d’allumer le

Affiche l'adresse MAC du dongle USB sans fil.

Le masque de réseau, qui est normalement : 255.255.255.0

identifiant d’un réseau sans fil. Indique si le ESSID sera diffusé par le N3200PRO. Ceci empêchera le Point d'accès de diffuser le ESSID. Le N3200PRO répondra toujours aux appareils sans fil essayant de communiquer avec lui si un ESSID correspondant est envoyé.

appareils clients. Le mode d’authentification utilisé par le N3200PRO.

Shared (Partagé) : Clé d’authentification partagée Open (Ouvert) : Clé d’authentification ouverte

Indique si les transmissions doivent être cryptées ou non. La longueur de clé indique le niveau de cryptage utilisé par le

N3200PRO. 64 bit : 10 caractères entre 0 ~ 9 et A ~ F. 128 bit : 26 caractères entre 0 ~ 9 et A ~ F. Entrez jusqu’à 4 clés WEP et choisissez celle que vous voulez utiliser. Lorsque vous vous connectez, entrez la même clé et choisissez le même numéro d’index sur chaque machine client.

Choisissez d’activer ou de désactiver le serveur DHCP.

L’adresse IP du serveur DNS.

REMARQUE

Les segments IP de WLAN, WAN et LAN ne doivent pas se chevaucher.

REMARQUE

Les utilisateurs doivent respecter les règles internationales de RF lors de la configuration du canal RF sans fil sur le N3200PRO. Les canaux RF de fonctionnement pour différentes régions sont spécifiées ci-dessous. Thecus n’assume aucune responsabilité envers les utilisateurs qui essayent de violer les règles internationales de RF.

11 Amérique du N 14 Japon 13 Europe (ETSI) 2 Espagne 4

France

Configuration du DDNS

Dans le menu Network (Réseau), choisissez l’élément DDNS; l’écran DDNS Support (Support DDNS) apparaît. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Une brève description de chaque élément est donnée ci-dessous :

Support DDNS

Elément Description

DDNS Pour activer ou désactiver le support DDNS. Register (Registre) Entrez votre serveur DDNS. User Name (Nom d'utilisateur) Password (Mot de passe) Domain Name (Nom de domaine) Apply (Appliquer) Cliquez pour enregistrer les changements.

Entrez votre nom d’utilisateur. Entrez votre mot de passe ou clé DDNS. Entrer votre nom d'hôte (par ex. www.N3200PRO.dyndns.org)

Méthode de configuration typique du DDNS

Pour configurer le DDNS sur votre N3200PRO, suivez les étapes suivantes :

1. Utilisez votre PC pour aller sur http://www.dyndns.org

2. Cliquez sur le lien Sign Up Now (S’enregistrer maintenant).

3. Cochez les cases, choisissez un nom d’utilisateur (par ex. : N3200PRO), entrez votre adresse email (par ex. : xxx@example.com), cochez la case Enable Wildcard (Activer les caractères de remplacement) et créez un mot de passe (par ex. : xxxx).

4. Attendez jusqu’à ce que vous receviez un email de www.dyndns.org.

5. Ouvrez votre email et cliquez sur le lien pour activer votre compte.

6. Une fois votre compte activé, entrez le serveur DDNS, le nom d’ utilisateur, le mot de passe et le nom d’hôte dans l’écran DDNS Support (Support DDNS).

7. Cliquez sur Apply (Appliquer) pour enregistrer les changements.

Configuration des services web

Dans le menu Network (Réseau), choisissez l’élément Service (Service) ; l’écran Web Service (Service Web) apparaît. Cet écran affiche les paramètres de support des services du système. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Une brève description de chaque élément est donnée ci-dessous :

REMARQUE

Service Web

Elément Description

HTTP (WebDisk) Support (Support HTTP WebDisk) HTTP (Secure WebDisk) Support (Support HTTP WebDisk sécurisé) UPnP Pour activer ou désactiv er le protocole universel ‘Plug & Play’.

Désactivez le support HTTP et activez le support HTTP sécurisé pour garantir un accès sécurisé.

Pour activer ou désactiver le support WebDisk. Entrez le numéro du port si cette option est activée.

Pour activer ou désactiver le support WebDisk sécurisé. Entrez le port si cette option est activée.

UPnP vous aide à trouver l’adresse IP du N3200PRO.

AFP (Configuration du réseau Apple)

Dans le menu Network (Réseau), choisissez l’élément AFP; l’écran AFP Configuration (Configuration du AFP) apparaît. Cet écran affiche les paramètres de configuration du protocole de remplissage Apple. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Une brève description de chaque élément est donnée ci-dessous :

Configuration du réseau Apple

Elément Description

AFP Server (Serveur AFP)

MAC CHARSET (CHARSET MAC)

Zone (Zone) La zone du service de l’applet de communication.

Pour activer ou désactiver le service de fichier Apple pour utiliser le N3200PRO avec des systèmes MAC OS.

Si votre système d’exploitation ne prend pas en charge Unicode (par ex. MAX OS 8/9), choisissez la même langue que votre système d’exploitation pour visualiser correctement les fichiers et les dossiers du serveur.

Si votre réseau AppleTalk utilise des réseaux étendus et est assigné avec plusieurs zones, assignez un nom de zone au N3200PRO. Si vous ne voulez pas assigner une zone de réseau, entrez une astérisque (*) pour utiliser le réglage par défaut.

Réglages du NFS

Dans le menu Network (Réseau), choisissez l’élément NFS; l’écran NFS Support (Support NFS) apparaît. Le N3200PRO peut être utilisé comme un serveur NFS, permettant aux utilisateurs de télécharger et téléverser des fichiers avec leurs clients NFS préférés. Appuyez sur Apply (Appliquer) pour confirmer les réglages. Une brève description de chaque élément est donnée ci-dessous :

Support NFS

Elément Description

NFS Pour Enable (activer) ou Disable (Désactiver) le support

NFS.

Apply (Appliquer) Cliquez sur Apply (Appliquer) pour enregistrer les

changements.

Gestion des utilisateurs et des groupes

Le N3200PRO possède une base de données intégrée qui permet aux administrateurs de gérer les droits d’accès des utilisateurs en utilisant plusieurs politiques de groupe. Dans le menu Accounts (Comptes), vous pouvez créer, modifier et supprimer des utilisateurs et les assigner à des groupes que vous avez défini.

Configuration des utilisateurs locaux

Dans le menu Accounts (Comptes), choisissez l’élément Users (Utilisateurs ) ; l’écran Local User Configuration

(Configuration des utilisateurs locaux) apparaît. Cet écran permet de Add (Ajouter), Modify (Modifier) et Delete (Supprimer) des utilisateurs locaux.

Configuration des utilisateurs locaux

Elément Description

Add (Ajouter) Appuyez sur le bouton Add (Ajouter) pour ajouter un

utilisateur à la liste des utilisateurs locaux.

Modify (Modifier) Appuyez sur le bouton Modify (Modifier) pour modifier un

utilisateur loca l.

Delete (Supprimer) Appuyez sur le bouton Delete (Supprimer) pour supprimer

l’utilisateur sélectionné du système.

Ajouter des utilisateurs

1. Cliquez sur le bouton Add (Ajouter) dans l’écran Local User

Configuration (Configuration des utilisateurs locaux) ; l’écran Local User Setting (Réglages utilisateur local) apparaît.

2. Dans l’écran Local User Setting (Réglages utilisateur local), entrez un nom dans la case User Name (Nom d’utilisateur).

3. Entrez un mot de passe dans la case Password (Mot de passe) et de reentrez le mot de passe dans la case Confirm (Confirmer).

4. Choisissez à quel groupe l'utilisateur appartient. Group Members (Membres du groupe) est une liste des groupes auxquels cet utilisateur appartient. Group List (Liste du groupe) est une liste des groupes auxquels cet utilisateur n’appartient pas. Utilisez les boutons << ou >> pour ajouter ou supprimer cet utilisateur dans un groupe.

5. Appuyez sur le bouton Apply (Appliquer) ; l’utilisateur a été créé.

REMARQUE

Tous les utiisateurs sont automatiquement assignés à un groupe ‘d’utilisateurs’.

Modifier des utilisateurs

1. Choisissez un utilisateur existant dans l’écran Local User Configuration (Configuration des utilisateurs locaux).

2. Cliquez sur le bouton Modify (Modifier) ; l’écran Local User Setting (Réglages utilisateur local) apparaît.

3. Dans cet écran, vous pouvez entrer un nouveau mot de passe et confirmer le mot de passe ou utiliser les boutons << ou >> pour ajouter ou supprimer cet utilisateur dans un groupe. Cliquez sur Apply (Appliquer) pour enregistrer les changements.

Supprimer des utilisateurs

1. Choisissez un utilisateur existant dans l’écran Local User Configuration (Configuration des utilisateurs locaux).

2. Cliquez sur le bouton Delete (Supprimer) ; l’utilisateur est supprimé du système.

Configuration des groupes locaux

Dans le menu Accounts (Comptes), choisissez l’élément Groups (Groupes) ; l’écran Local Groups Configuration

(Configuration des groupes locaux) apparaît. Cet écran permet de Add (Ajouter), Modify (Modifier) et Delete (Supprimer) des groupes locaux.

Configuration des groupes locaux

Elément Description

Add (Ajouter) Appuyez sur le bouton Add (Ajouter) pour ajouter un

utilisateur à la liste des groupes locaux.

Modify (Modifier) Appuyez sur le bouton Modify (Modifier) pour supprimer le

groupe sélectionné du système.

Delete (Supprimer) Appuyez sur le bouton Delete (Supprimer) pour supprimer le

groupe sélectionné du système.

Ajouter des groupes

1. Dans l’écran Local Groups Configuration (Configuration des groupes locaux), cliquez sur le bouton Add (Ajouter).

2. L’écran Local Group Setting (Réglages groupe local) apparaît.

3. Entrez un Group Name (Nom du groupe) et choisissez les utilisateurs qui appartiennent dans ce groupe à partir de la liste Users List (Liste

des utilisateurs) en les ajoutant dans la liste Members List (Liste des membres) avec le bouton < <.

4. Cliquez sur Apply (Appliquer) pour enregistrer les changements.

Modifier des groupes

1. Dans l’écran Local Groups Configuration (Configuration des groupes locaux), choisissez un nom

de groupe dans la liste.

2. Appuyez sur le bouton Modify (Modifier) pour modifier les membres d’un groupe.

3. Pour ajouter un utilisateur dans un groupe, choisissez l’utilisateur dans la liste Users List (Liste des utilisateurs) et appuyez sur le bouton < < pour déplacer l’utilisateur dans la liste Members List (Liste des membres).

4. Pour supprimer un utilisateur d’un groupe, choisissez l’utilisateur dans la liste Members List (Liste des membres) et appuyez sur le bouton > >.

5. Cliquez sur Apply (Appliquer) pour enregistrer les changements.

Supprimer des groupes

1. Dans l’écran Local Groups Configuration (Con figuration des groupes locaux), choisissez un nom de groupe dans la liste.

2. Appuyez sur le bouton Delete (Supprimer) pour supprimer le groupe sélectionné du système.

Configuration du ADS/INT

Si vous utilisez le serveur ADS (serveur de répertoire actif) de Windows ou le serveur de Windows NT pour gérer la sécurité du domaine dans votre réseau, vous pouvez simplement activer la fonction de support ADS/NT ; le N3200PRO se connectera automatiquement au serveur ADS/NT et obtiendra automatiquement toutes les informations des utilisateurs et des groupes du domaine. Dans le menu Accounts (Comptes), choisissez l’élément Authentication (Authentification) ; l’écran ADS/NT Support (Support ADS/NT) apparaît. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Une brève description de chaque élément est donnée ci-dessous :

Support ADS/NT

Elément Description

WINS Server (Serveur WINS) Work Group / Domain Name (Groupe de travail / Nom de domaine) ADS/NT Support (Support ADS/NT) Authentication Method (Méthode d'authentific ation) ADS/NT Server Name (Nom du serveur ADS/NT) ADS/NT Realm (Realm ADS/NT) Administrator ID (ID administrateur)

Administrator Password (Mot de passe administrateur) Confirm Password (Confirmer le mot de passe)

Le serveur WINS, si nécessaire.

Le groupe de travail SMB/CIFS / le nom de domaine ADS (par ex. N3200PRO).

Choisissez Disable (Désactiver) pour désactiver l’authentification via le serveur ADS de Windows ou le serveur de Windows NT. Choisissez ADS pour le Serveur de répertoire actif de Windows, ou choisissez NT pour Windows NT.

Le nom du serveur ADS/NT (par ex. nomserveurads)

Le realm du serveur ADS/NT (par ex. exemple.com)

Entrez les ID des administrateurs du serveur ADS ou de Windows NT ; ceci est nécessaire pour que le N3200PRO puisse joindre le domaine.

Entrez le mot de passe de l’administrateur ADS/NT.

Pour re-entrer le mot de passe pour confirmer.

Pour joindre un domaine AD, vous pouvez utiliser l’exemple suivant pour configurer le N3200PRO :

Exemple de domaine AD Elément Information

Work Group / Domain Name (Groupe de travail / Nom de domaine) ADS Support (Support ADS) ADS Server Name (Nom du serveur ADS) ADS/NT Realm (Realm ADS/NT) Administrator ID (ID administrateur) Administrator Password (Mot de passe administrateur) Confirm Password (Confirmer le mot de passe)

Thecus

Enable

ADServer

thecus.com

Administrator

***********

REMARQUE

• Le serveur DNS spécifié dans la page de configuration du WAN doit être capable de résoudre correctement le nom du serveur ADS.

• Les réglages du fuseau horaire du N3200PRO et du ADS doivent être identiques.

• La différence d’heure entre le N3200PRO et le ADS doit être moins de 5

minutes.

• Le champ Mot de passe de l’admnistrateur est pour le mot de passe du ADS (Serveur de répertoire actif),et pas pas du N3200PRO.

Réglages du système

Le menu System (Système) vous permet de modifier une multitude de réglages pour configurer les fonctions du système de votre N3200PRO. Vous pouvez configurer les notifications du système, regarder les journaux du système et même mettre à jour le microprogramme à partir de ce menu.

Notifications du système

Dans le menu System (Système), choisissez l’élément Notification

(Notification) ; l’écran Notification Configuration (Configuration des notifications) apparaît. Cet écran permet

de recevoir des notifications du N3200PRO dans le cas d’un mal fonctionnement du système. Appuyez sur Apply (Appliquer) pour confirmer les réglages. Le tableau suivant contient une description détaillée de chaque élément :

REMARQUE

Configuration des notifications

Elément Description

Beep Notification (Notification bip) Email Notification (Notification email) SMTP Server (Serveur SMTP) Port Le port vers lequel les emails de notification doivent être

Auth Type (Type auth) Choisissez le type d’authentification du compte du serveur SMTP Account ID (ID

compte SMTP) Account Password (Mot de passe du compte) Confirm Account Password (Confirmer mot de passe du compte) Receiver’s E-mail Address (Adresse email du destinataire) Test E-Mail (Email test)

Consultez auprès de votreadministrateur de serveur de mail pour plus d’informations sur le serveur email.

Pour activer ou désactiver le bip sonore du système lorsqu’un problème se produit. Pour activer ou désactiver les emails de notification dans le cas d’un problème avec le système. Le nom d’hôte/l’adresse IP du serveur SMTP.

envoyés. SMTP.

Entrez l’ID du compte d'email du serveur SMTP. Entrez un nouveau mot de passe.

Pour confirmer le nouveau mot de passe.

Ajoutez une ou plusieurs adresses email qui recevront les notifications par email.

Cliquez pour envoyer un email de test pour vérifier que les réglages sont corrects.

Journaux du système

Dans le menu System (Système), choisissez l’élément Logs (Journaux) ; l’écran System Logs (Journaux du système) apparaît. Cet écran affiche une historique de l’utilisation du système et les événements importants comme l’état des disque, les informations du réseau et le redémarrage du système. Le tableau suivant contient une description détaillée de chaque élément :

Journaux du système

Elément Description

Truncate All Log File (Couper tous les fichiers journaux) |<< < > >>| Utilisez les boutons avant ( > >>| ) et arrière ( |<< < ) pour

INFO Contient toutes les informations y-compris les messages WARN (AVERT) Pour afficher tous les messages d’avertissement et les messages ERROR (ERREUR) Pour afficher seulement les messages d’erreur.

GO (ALLER) Choisissez le nombre de l ignes par page et appuyez sur GO Ascending (Croissant) Pour afficher les journaux avec la date dans un ordre croissant.

Descending (Décroissant) Download All Log File (Télécharger tous les fichiers journaux)

Pour effacer tous les fichiers de journal.

naviguer les pages des journaux. d’avertissement et les messages d’erreur. d’erreur.

(ALLER).

Pour afficher les journaux avec la date dans un ordre décroissant. Pour exporter tous les journaux vers un fichier externe.

Réglages de l’heure et de la date

Dans le menu System (Système), choisissez l’élément Time (Heure) ; l’écran

Time (Heure) apparaît. Réglez les champs Date, Time (Heure) et Time Zone (Fuseau horaire) comme désiré. Vous

pouvez aussi choisir de synchroniser l’heure du système sur le N3200PRO avec un NTP

(Network Time Protocol) Server (Serveur NTP (Protocole d'heure de réseau). Vous pouvez changer n’importe

lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Le tableau suivant contient une description détaillée de chaque élément :

Heure

Elément Description

Date Pour régler la date du système. Time (Heure) Pour régler l’heure du système. Time Zone (Fuseau horaire)

Pour régler le fuseau horaire du système.

NTP Server (Serveur NTP)

Choisissez Yes (Oui) pour permettre au N3200PRO de synchroniser l’heure avec le serveur NTP indiqué ci-dessous. Choisissez Manually (Manuellement) pour permettre au N3200PRO de synchroniser l’heure avec le serveur NTP de votre choix. Choisissez No (Non) pour ne pas permettre au N3200PRO de synchroniser l’heure avec un serveur NTP.

ATTENTION

Si un serveur NTP est sélectionné veullez vous assurer que le réseau de votre N3200PRO a été configuré pour accéder au serveur NTP.

Sauvegarde et restauration de la configuration du système

Dans le menu System (Système), choisissez l’élément Config Mgmt (Gestion

de la config) ; l’écran System Configuration Download/Upload (Télécharger/téléverser la configuration du système) apparaît. Dans

cet écran, vous pouvez télécharger ou téléverser des configurations du système enregistrées. Le tableau suivant contient une description détaillée de chaque élémen

REMARQUE

Sauvegardez la configuration de votre système pour vous permettre de restaurer une configuration qui marche lorsque vous essayez d’utiliser des nouvelles configurations du système.

Télécharger/téléverser la configuration du système

Elément Description

Download (Télécharger) Browse (Naviguer) Cliquez pour naviguer vers le fichier de configuration que vous

Upload (Téléverser) Pour importer un fichier de configuration sauvegardé et

Pour sauvegarder et exporter la configuration actuelle du système.

voulez importer. remplacer la configuration actuelle du système.

t :

Gestion des modules

Dans le menu System (Système), choisissez l’élément Module Mgmt

(Gestion des modules) ; l’écran Module Management (Gestion des modules)

apparaît. Dans celui-ci, vous pouvez installer différents modules indépendants pour augmenter la fonctionnalité de votre N3200PRO.

REMARQUE

Gestion des modules

Elément Description

Name (Nom) Affiche le nom du module. Version (Version) Affiche la version du module.

Les modules peuvent endommager votre système. Installez seulement des modules vendus par votre revendeur ou des distributeurs fiables

Description La description du module. Enable (Activer) Indique si le module a été activé ou non. Status (Etat) Affiche l’état du module. Uninstall (Désinstaller) Cliquez pour dé s ins t a lle r l e mod u le . Enable (button) (Bouton Activer) Disable (Désactiver) Cliquez pour désactiver un module. Browse (Naviguer) Cliquez pour naviguer les dossiers de votre PC et trouver les

Install (Installer) Cliquez pour installer le module sélectionné sur votre

Cliquez pour activer un module.

fichiers du module. N3200PRO.

Réinitialiser les réglages sur les réglages d’usine

Dans le menu System (Système), choisissez l’élément Factory Default

(Réglages d’usine) ; l’écran Reset to Factory Default (Réinitialiser les réglages sur les réglages d’usine)

apparaît. Appuyez sur Apply (Appliquer) pour réinitialiser tous les réglages du N3200PRO sur les réglages d’usine. Appuyez sur Cancel (Annuler) pour retourner au menu principal.

ATTENTION

La restauratiom des réglages par défaut n'effacera pas les données enregistrées sur les disques durs mais RESTAURERA tous les réglages sur les réglages d'usine par défaut.

Mettre à jour le microprogramme du système

Dans le menu System (Système), choisissez l’élément Firmware Upgrade (Mise à jour du microprogramme) ; l’écran Firmware Upgrade (Mise à jour du microprogramme) apparaît.

Suivez les étapes suivantes pour mettre à jour votre microprogramme :

1. Utilisez le bouton Browse (Naviguer) pour trouver le fichier de mise à jour du microprogramme.

2. Cliquez sur Apply (Appliquer).

3. Vous entendrez un bip ; le voyant DEL ‘occupé’ clignotera jusqu’à la fin de la mise à jour.

REMARQUE

ATTENTION

• Le biper ne bipe que s’il a été activé dans le menu Notification du système.

• Vérifiez le site web de Thecus pour les dernières notes d’info et de mise à jour.

• Il n’est pas possible de restaurer une version antérieure du microprogramme.

Ne PAS éteindre le système pendant la mise à jour du microprogramme. Ceci pourrait donner des résultats catastrophiques et le système pourrait arrêter de marcher.

Changer le mot de passe de l’administrateur

Dans le menu System (Système), choisissez l’élément Administrator

Password (Mot de passe de l’administrateur) ; l’écran Change

Administrator Password (Changer le mot de passe de l’administrateur)

apparaît. Entrez un nouveau mot de passe dans la case New Password (Nouveau mot de passe) et confirmez le mot de passe dans la case Confirm Password (Confirmer le mot de passe). Appuyez sur Apply (Appliquer) pour confirmer changement du mot de passe. Le tableau suivant contient une description détaillée de chaque élément :

Changer le mot de passe de l’administrateur

Elément Description

New Password (Nouveau mot de passe) Confirm Password (Confirmer le mot de passe) Apply (Appliquer) Appuyez pour enregistrer les changements.

Entrez le nouveau mot de passe de l’administrateur.

Entrez de nouveau le nouveau mot de passe pour confirmer.

les

Redémarrer et arrêter le système

Dans le menu System (Système), choisissez l’élément Reboot & Shutdown (Redémarrer

& arrêter) ; l’écran Shutdown/Reboot System (Redémarrer/arrêter le système)

apparaît. Appuyez sur Reboot (Redémarrer) pour redémarrer le système ou sur Shutdown (Arrêter) pour arrêter et éteindre le système.

Marche/Arrêt programmé

Vous pouvez créer un schédule avec les heures quand le N3200PRO doit s'allumer et s'éteindre. Pour cela, activez en premier la fonction en cochant la case Enable Timer (Activer compteur). Choisissez ensuite simplement une heure de mise en marche et d’arrêt pour chaque jour de la semaine, en utilisant les différents menus déroulants. Finalement, cliquez sur Apply (Appliquer) pour enregistrer les changements.

Par exemple – Lundi : Marche : 8:00 ; Arrêt : 16:00 Le système s’allumera automatiquement Lundi à 8:00 et s’éteindra automatiquement Lundi à 16:00. Le système s’allumera pour le reste de la semaine.

Si vous choisissez une heure de mise en marche et que vous ne réglez pas une heure d'arrêt, le système s’allumera et restera allumé jusqu’à ce qu’une heure d’arrêt soit programmée ou jusqu’à ce que vous l’éteignez manuellement.

Par exemple – Lundi : Marche : 8:00 Le système s’allumera automatiquement Lundi à 8:00 et ne s’éteindra pas sauf si vous l’éteignez manuellement.

Vous pouvez aussi utiliser deux heures de mise en marche et d’arrêt pendant un même jour. Le système suivra vos réglages.

Par exemple – Lundi : Arrêt : 8:00 ; Arrêt : 16:00 Le système s’éteindra automatiquement Lundi à 8:00. Le système s’éteindra aussi Lundi à 16:00 s'il a été rallumé. Si le système est toujours éteint Lundi à 16:00, le système restera éteint.

Déconnexion

Dans vous déconnecter de l’interface Web d’administration, allez sur System (Système) > Logout (Déconnexion).

Chapitre 5 : Configuration des autres fonctions

Serveur FTP

Le N3200PRO peut être utilisé comme un serveur FTP, permettant aux utilisateurs de télécharger/téléverser des fichiers avec leurs programmes FTP préféré. Dans le menu Network (Réseau), choisissez l’élément FTP; l’écran FTP apparaît. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Une brève description de chaque élément est donnée ci-dessous :

FTP

Elément Description

FTP Pour activer le service FTP sur le N3200PRO. Port Le numéro du port de la connexion entrante sur un port nonFTP ENCODE

(ENCODAGE FTP)

Allow Anonymous FTP Access (Permettre accès FTP anonyme)

Auto Rename (Renommer auto)

Upload Bandwidth (Largeur de bande téléversement) Download Bandwidth (Largeur de bande téléchargement)

standard. Si votre client FTP ou votre système d’exploitation ne prend pas en charge Unicode (par ex. Windows® 95/98/ME ou MAC OS9/8), choisissez le même encodage que votre système d’exploitation pour visualiser correctement les fichiers et les dossiers du serveur. Les options disponibles sont BIG5, HZ, GB2312, GB18030, ISO, EUC-JP, SHIFT-JIS et UTF-8. Upload/Download (Téléverser/Télécharger) : Pour permettre aux utilisateurs anonymes du FTP de télécharger ou téléverser des fichiers dans les dossiers publics. Download (Télécharger) : Pour permettre aux utilisateurs anonymes du FTP de télécharger des fichiers dans les dossiers publics. No access (Pas d’accès) : Pour bloquer l’accès aux utilisateurs anonymes du FTP. Lorsque cette case est cochée, le système renommera automatiquement les fichiers qui ont été téléversés avec un nom de fichier dupliqué. La methode est comme suit : [nomdufichier].#, où # est un numéro entier. Vous pouvez régler la largeur de bande maximum attribuée aux téléversements de fichiers. Vous pouvez choisir entre Unlimited (Illimité), 1, 2, 4, 8 et 16 Mo/s. Vous pouvez régler la largeur de bande maximum attribuée aux téléchargements de fichiers. Vous pouvez choisir entre

Unlimited (Illimité), 1, 2, 4, 8 et 16 Mo/s.

REMARQUE

Les utilisateurs anonymes ne peuvent pas supprimer des fichiers sur le N3200PRO. Pour supprimer des fichiers, les utilisateurs doivent se connecter et avoir les droits d’écriture dans la Liste de contrôle d’accès.

Pour accéder au dossier partagé sur le N3200PRO, utilisez le bon nom d’utilisateur et le mot de passe définis dans la page Users (Accounts (Comptes) > Users (Utilisateurs)). Le contrôle de l’accès à chaque dossier partagé est réglé dans la page ACL (Storage (Stockage) > Folder (Dossier) > ACL.

Lorsque vous voulez accéder au N3200PRO de manière anonyme, entrez simplement “anonymous” comme le nom d’utilisateur.

Serveur iTunes®

Grâce à la fonction de serveur iTunes intégrée, le N3200PRO permet de jouer et de partager la musique numérique n’importe où sur le réseau!

Dans le menu Network (Réseau), choisissez l’élément iTunes (iTunes) ; l’écran iTunes Configuration (Configuration iTunes) apparaît. Vous pouvez activer ou désactiver le service iTunes ici. Lorsque vous activez ce service, entrez les bonnes informations dans chaque champ et appuyez sur Apply (Appliquer) pour enregistrer les changements. Le tableau suivant contient une description détaillée de chaque élément :

Configuration iTunes

Elément Description

iTunes (iTunes) Pour activer ou désactiver le service iTunes. Server Name (Nom du serveur) Password (Mot de passe) Rescan Interval (Intervalle de rebalayage) MP3 Tag Encode (Encodage tag MP3)

Une fois que le service iTunes est activé, le N3200PRO pourra alors accéder à toutes les chansons se trouvant dans le dossier Music (Musique) disponibles pour les ordinateurs avec iTunes sur le réseau.

Le nom utilisé pour identifier le N3200PRO sur les clients iTunes. Entrez un mot de passe pour contrôler l’accès à votre musique

iTunes. L’intervalle de rebalayage en secondes.

L’encodage des tags pour les fichiers MP3 enregistrés sur le N3200PRO. Toutes les tags ID3 seront envoyées au format UTF-

Serveur multimédia

Grâce à la fonction de serveur multimédia intégrée, le N3200PRO offre un service de diffusion multimédia aux adaptateurs multimédia indépendants connectés au réseau et prenant en charge le protocole UPnP AV ou qui sont conforme à la norme DLNA (Digital Living Network Alliance).

Gr6ace au serveur multimédia intégré du N3200PRO, vous pouvez partager des contenus multimédia comme des chansons, des images et des films avec n’importe quel appareil compatible dans votre maison.

Pour configurer le serveur multimédia, dans le menu Network (Réseau), cliquez sur Media Server (Serveur multimédia) et la fenêtre Media Manager Settings

(Réglages du gestionnaire multimédia)

apparaîtra. Vous trouverez ci-dessous une brève description de chaque champ :

Réglages du gestionnaire multimédia

Elément Description

Media Server (Serveur multimédia) Shared Media Folders (Dossiers multimédia partagés) Rescan (Rebalayage) Cliquez sur le bouton Rescan (Rebalayage) pour que le

Pour activer ou désactiver le service de serveur multimédia.

Choisissez le(s) dossier(s) qui contiennent les fichiers multimédia à partager.

N3200PRO recherche les nouveaux contenus dans le dossier multimédia choisi.

Ajouter des dossiers multimédia partagés

Une fois que le logiciel du serveur multimédia est installé, vous pouvez commencer à ajouter des dossiers avec le contenu multimédia que vous voulez partager. Pour créer un dossier multimédia partagé, suivez les étapes suivantes :

1. Cliquez sur Network (Réseau) > Media Server (Serveur multimédia) dans la barre du menu.

2. Dans la fenêtre Shared Media Folders (Dossiers multimédia partagés), choisissez le dossier qui contient vos fichiers multimédia et cochez sa case.

3. Le contenu de ce dossier sera balayé pour le serveur multimédia. La durée du balayage dépend de la taille du dossier.

Connecter des DMA (adaptateurs multimédia) au serveur multimédia

Vous pouvez maintenant connecter votre adaptateur multimédia (DMA) au serveur multimédia :

1. Connectez votre DMA au serveur multimédia

a. Configurez votre DMA pour qu’il utilise une adresse IP dynamique.

L’adresse IP sera assignée par le routeur.

b. Certains DMA ont une fonctionnalité sans fil. Vous pouvez

connecter le DMA à un routeur sans fil. Pour plus d’instructions sur la connexion de votre DMA à un routeur sans fil, voir le manuel d’utilisation de votre DMA.

2. Connectez la sortie vidéo de votre DMA à l’entrée vidéo de votre téléviseur.

3. Allumez le téléviseur et changez le signal d’entrée vidéo sur DMA.

4. Configurez le DMA (ces étapes dépendent du type de DMA utilisé).

a. Dans l’écran Server List (Liste des serveurs), choisissez

“N3200PRO:Mediabolic Server” comme le serveur. b. Allez sur My Media (Mon multimédia). c. Cliquez sur les boutons Up/Down Arrow (Flèches haut/bas)

pour choisir entre Music Jukebox (Juke-box musical), Photo

Albums (Albums photos) et Video Clips (Clips vidéo) d. Commencez à regarder les contenus multimédia enregistrés sur

votre N3200PRO.

Gestionnaire de téléchargement

Grâce au gestionnaire de téléchargement intégré, vous pouvez utiliser le N3200PRO pour télécharger des fichiers HTTP, FTP et BT sans besoin d’avoir un PC allumé. De plus, vous pouvez aussi programmer vos téléchargements pour les heures hors pointe et ainsi optimiser l’utilisation de votre largeur de bande. Pour accéder au Gestionnaire de téléchargement, allez dans Network

(Réseau), choisissez l’option Download Manager (Gestionnaire de téléchargement) et les fenêtres Download

Tasks (Tâches de téléchargement) et Download Schedule (Programme de téléchargement) apparaissent.

Tâches de téléchargement

Elément Description

Task (Tâches) Le nom de la tâche. Cliquez pour plus d’informations sur la tâche.

Cliquez pour démarrer la tâche spécifiée. Cliquez pour pauser la tâche spécifiée.

Cliquez pour supprimer la tâche spécifiée. Vous devrez alors confirmer la suppression de la tâche ou de la tâche et de tous les fichiers associés au téléchargement.

Type (Type) Le type de transfer. Peut être HTTP, FTP, ou BT.

La vitesse de transfert de la tâche en kilo-octets par seconde

Rate (Vitesse)

Status (Etat)

Task Type (Type de tâche) Add Task (Ajouter tâche) Enable Refresh (Activer actualisation)

(Ko/s).

DL : Vitesse de téléchargement. UL : Vitesse de téléversement.

L’état de la tâche.

Complete (Pourcentage) : Pourcentage terminé (%) Completed / Total download size (Terminée / Taille totale du téléchargement)

Utilisez cette liste déroulante pour choisir le type de transfert. HTTP, FTP, et BT sont disponibles. Cliquez pour ajouter le type de tâche spécifié à coté de Task Type

(Type de tâche).

Cliquez pour actualiser la l is t e de s tâ c h e s .

Ajouter une tâche HTTP

Pour ajouter une nouvelle tâche HTTP au Gestionnaire de téléchargement, suivez les étapes suivantes :

1. Utilisez la liste déroulante Task Type (Type de tâche) pour choisir HTTP et cliquez sur Add Task (Ajouter une tâche).

2. Dans la fenêtre HTTP Task (Tâche HTTP), commencez par entrer l’URL cible dans la case Website URL (URL du site web). Celui-ci est le lien vers le téléchargement que vous voulez ajouter.

3. Choisissez ensuite le dossier cible dans la liste déroulante Destination Folder (Dossier cible). Celui-ci est l’endroit où le téléchargement résidera.

4. Choisissez la largeur de bande maximum pour le téléchargement dans la liste déroulante Max. Download Bandwidth (Largeur de bande max. pour téléchargement).

5. Appuyez sur Apply (Appliquer) pour ajouter la tâche.

6. Une fois que la tâche a été ajoutée, le téléchargement apparaîtra dans la liste des tâches de téléchargement. Pour commencer le téléchargement, cliquez sur l'icône Start (Démarrer) (

) ; le téléchargement démarrera.

7. L'état du téléchargement sera affiché en temps réel dans la fenêtre Download Tasks (Tâches de téléchargement). Pour faire une pause,

cliquez sur l’icône Pause (

Ajouter une tâche FTP

Pour ajouter une nouvelle tâche FTP au Gestionnaire de téléchargement, suivez les étapes suivantes :

1. Utilisez la liste déroulante Task Type (Type de tâche) pour choisir FTP et cliquez sur Add Task (Ajouter une tâche).

2. Dans la fenêtre FTP Task (Tâche FTP), commencez par entrer l’URL cible dans la case FTP File (Fichier FTP). Celui-ci est le lien vers le téléchargement que vous voulez ajouter.

3. Choisissez ensuite le dossier cible dans la liste déroulante Destination Folder (Dossier cible). Celui-ci est l’endroit où le téléchargement résidera.

4. L’étape suivante dépend de si vous utilisez un nom anonyme pou r le téléchargement FTP. Si vous utilisez un nom anon yme, choisissez Anonymous Login (Connexion anynyme) et allez directement à l’étape

Si vous devez vous connecter avec un nom d’utilisateur et un mot de passe, choisissez Username (Nom d’utilisateur)et entrez votre nom d’utilisateur et mot de passe dans les cases correspondantes.

5. Choisissez la largeur de bande maximum pour le téléchargement dans la liste déroulante Max. Download Bandwidth (Largeur de bande max. pour téléchargement).

6. Appuyez sur Apply (Appliquer) pour ajouter la tâche.

7. Une fois que la tâche a été ajoutée, le téléchargement apparaîtra dans la liste des tâches de téléchargement. Pour commencer le téléchargement, cliquez sur l'icône Start (Démarrer) (

) ; le téléchargement démarrera.

8. L'état du téléchargement sera affiché en temps réel dans la fenêtre Download Tasks (Tâches de téléchargement). Pour faire une pause,

cliquez sur l’icône Pause (

Ajouter une tâche BT

Pour ajouter une nouvelle tâche BT au Gestionnaire de téléchargement, suivez les étapes suivantes :

1. Utilisez la liste déroulante Task Type (Type de tâche) pour choisir BT et cliquez sur Add Task (Ajouter une tâche).

2. Dans la fenêtre BT Task (Tâche BT), commencez par cliquer sur Browse… (Naviguer...) et choisissez le fichier torrent désiré.

3. Choisissez ensuite le dossier cible dans la liste déroulante Destination Folder (Dossier cible). Celui-ci est l’endroit où le téléchargement résidera.

4. Vous pouvez ensuite choisir le nombre minimum et maximum de peers dans les listes déroulantes correspondantes.

5. Vous pouvez ensuite choisir la largeur de bande maximum pour télécharger et téléverser dans les listes déroulantes suivantes.

6. Appuyez sur Apply (Appliquer) pour ajouter la tâche.

7. Une fois que la tâche a été ajoutée, le téléchargement apparaîtra dans la liste des tâches de téléchargement. Pour commencer le téléchargement, cliquez sur l'icône Start (Démarrer) (

) ; le téléchargement démarrera.

8. L'état du téléchargement sera affiché en temps réel dans la fenêtre Download Tasks (Tâches de téléchargement). Pour faire une pause,

cliquez sur l’icône Pause (

Supprimer des tâches

Pour supprimer une tâche, suivez les étapes suivantes :

1. Cliquez sur l’icône ( boîte de dialogue Delete Task (Supprimer la tâche) apparaîtra.

2. Choisissez Delete Task only (Supprimer la tâche seulement) si vous ne voulez supprimer que le fichier torrent et tous les fichiers temporaires, pour laisser intacts les fichiers de téléchargement incomplets.

3. Choisissez Delete Task and Files (Supprimer la tâche et les fichiers) si vous voulez supprimer le fichier torrent, tous les fichiers temporaires et les fichiers de téléchargement incomplets.

4. Cliquez sur OK pour supprimer la tâche. Cliquez sur Cancel (Annuler) pour retourner au Download Manager (Gestionnaire de téléchargement).

) à coté de la tâche que vous voulez supprimer. La

Programmer des téléchargements

Vous pouvez utiliser le Gestionnaire de téléchargement pour programmer vos téléchargements afin qu’ils démarre à différentes heures de la journée. Ceci est utilise si vous voulez terminer vos téléchargements pendant les heures hors pointe et ainsi préserver la largeur de bande pour d'autres applications. Le tableau suivant décrit la fenêtre du Gestionnaire de téléchargement :

Programme de téléchargement

Elément Description

Scheduler (Programme) Daily/Weekly (Jour/semaine) Start: Day/Hour /Minute (Début : Jour/Heure /Min) End: Day/Hour/Minute (Fin : Jour/Heure /Min)

Pour activer ou désactiver le Programme de téléchargement. Choisissez si le Programme de téléchargement doit s’activer tous

les jours ou toutes les semaines. Le jour/les heures/les minutes du début de la tâche de

téléchargement.

Le jour/les heures/les minutes de la fin de la tâche de téléchargement.

Pour programmer des téléchargements, suivez les étapes suivantes :

1. Dans Download Schedule (Programme de téléchargement), réglez Scheduler (Programme) sur Enable (Activer).

2. Pour programmer une période de téléchargement quotidienne, choisissez Daily (Jour) et choisissez l’heure du début et de la fin. Pour une période de téléchargement hebdomadaire, choisissez Weekly (Semaine) et choisissez l’heure/le jour du début et l’heure/le jour de la fin.

3. Cliquez sur Apply (Appliquer) pour enregistrer les changements.

REMARQUE

Si le programmateur de téléchargement est activé, TOUTES les tâches de téléchargement suivront le programme désigné.

Serveur Webcam

Grâce au serveur webcam, vous pouvez programmer votre N3200PRO afin qu’il enregistre des images via une webcam USB connectée. Pour configurer le serveur webcam, accédez à la page Statut, sélectionnez l’option Web Camera, et la fenêtre Web Camera s’affiche.

Web Camera Elément Description

Taille de l’image

Intervalle Spécifiez l’intervalle entre chaque capture. Programmer Cliquez sur ce bouton pour programmer la capture de l’image.

Prévisualiser Cliquez sur ce bouton pour prévisualiser l’image à capturer. Appliquer Cliquez sur ce bouton pour confirmer vos réglages.

Prévisualisation webcam

Depuis la fenêtre Web Camera, vous pouvez cliquer sur le bouton Prévisualiser pour afficher l’image de la webcam avant d’en programmer la capture si vous le souhaitez.

Spécifiez la taille de chaque image à capturer. Les tailles disponibles sont : 160x120, 320x240, ou 640x480.

Note : La qualité de l’image peut varier en fonction des divers modèles de webcams disponibles sur le marché et intégrant des composants matériel différents.

Lorsque la prévisualisation de l’image webcam vous convient, vous pouvez passer au réglage de la résolution. 3 options sont disponibles :

y 160x120 y 320x240 y 640x480

Utilisez ensuite le menu déroulant pour spécifier l'intervalle de capture. Cliquez enfin sur Appliquer pour sauvegarder vos réglages.

Ajouter un enregistrement webcam programmé

Une fois les réglages de base effectués, il vous faut configurer la programmation des enregistrements. Pour cela, commencez par activer la fonction programmation en sélectionnant Activer dans la fenêtre Programmation Web Camera.

Sélectionnez ensuite la plage horaire durant laquelle effectu er l’enregistrement via la webcam.

Lorsque Toujours est sélectionné, l’enregistrement démarre automatiquement et ne s’arrête que lorsque l’option Désactiver de la fenêtre Programmation Web Camera est sélectionnée.

Vous pouvez également programmer un enregistrement webcam par tranche horaire ou journalière. Dans l’exemple ci-dessous, l’enregistrement s’effectuera tous les lundis et tous les mardis de 2h00 à 6h00 et de 20h00 à 22h00.

Un point important à souligner est la manière dont sont stockées les images capturées. Le dossier de capture est un dossier système intitulé Vidéo ; il est associé au sous-dossier Webcam créé par le système. Voir l’illustration cidessous pour plus de détails :

La webcam effectuera les captures selon la programmation spécifiée. Les fichiers seront stockés via le chemin d’accès suivant :

Vidéo + Webcam + date + heure (chemin)Æ nomdefichier.jpg

Serveur d’impression

Vous pouvez configurer le N3200PRO pour l’utiliser comme un serveur d’impression. De cette manière, tous les PC connectés au réseau pourront utiliser la même imprimante.

Windows XP SP2

Pour configurer le serveur d’impression sous Windows XP SP2, suivez les étapes suivantes :

1. Branchez l’imprimante USB sur l’un des ports USB (si possible, utilisez les ports USB de derrière ; les ports USB de devant peuvent être utilisés pour des disques durs externes).

2. Allez sur Start (Démarrer) > Printers and Faxes (Imprimantes et fax).

3. Cliquez sur File (Fichier) > Add Printer (Ajouter imprimante).

4. L'assistant Add Printer Wizard (Assistant d’ajout d’imprimante) apparaît sur l’écran. Cliquez sur Next (Suivant).

5. Cochez la case “A network printer, or a printer attached to another

computer” (Une imprimante de réseau ou une imprimante branchée sur un autre ordinateur).

6. Choisissez “Connect to a printer on the Internet or on a home or office network (Connecter à une imprimante sur Internet ou sur un réseau maison ou de bureau)”, et entrez

“http://N3200PRO_IP_ADDRESS:631/printers/usb-printer” dans le champ URL.

7. Windows vous demandera d'installer les pilotes de votre imprimante. Choisissez le pilote de votre imprimante.

8. Windows vous demandera si vous voulez utiliser cette imprimante comme "Imprimante par défaut". Choisissez Yes (Oui) et toutes vos tâches d’impression seront automatiquement envoyées sur cette imprimante. Cliquez sur Next (Suivant).

9. Cliquez sur Finish (Terminer).

REMARQUE

• Certaines imprimantes USB ne sont pas compatibles. Veuillez vérifier le site web de Thecus pour une liste des imprimantes compatibles.

• Veuillez noter que si une imprimante multifonction (tout-en-une) est branchée sur le N3200PRO, normalement seulement les fonctions d’impression et de fax marcheront. Les autres fonctions, comme le scannage, ne marcheront pas.

Windows Vista

Pour configurer le serveur d’impression sous Windows Vista, suivez les étape suivantes :

1. Ouvrez Printer Folder (Dossier d’imprimante) à partir du Control Panel (Panneau de contrôle).

2. Cliquez avec le bouton droit de la souris n’importe où dans le dossier

Printers (Imprimantes) puis choisissez Add Printer (Ajouter imprimante).

3. Choisissez Add a network, wireless or Bluetooth printer (Ajouter une imprimante de réseau, sans fil ou Bluetooth).

4. Choisissez The printer that I want isn’t listed (Mon imprimante n’est pas dans la liste).

Vous pouvez appuyer sur The printer that I want isn’t listed (Mon imprimante n’est pas dans la liste) pour aller directement à la page suivante sans attendre jusqu’à la fin de Searc hing for available printers (Recherche des imprimantes disponibles) pour terminer.

5. Cliquez sur Select a shared printer by name (Choisir une imprimante partagée par nom).

Entrez http://<Thecus_NAS>:631/printers/usb-printer dans la case, où <Thecus_NAS_IP> est l’adresse IP du N3200PRO. Cliquez sur Next (Suivant).

6. Choisissez ou installez une imprimant e puis appuyez sur OK.

Si le modèle de votre imprimante n’est pas affiché dans la liste, veuillez contacter le fabricant de votre imprimante pour de l’aide.

7. Windows essayera alors de connecter votre imprimante.

8. Vous pouvez choisir d’utiliser cette imprimant e en tant qu’imprimante par défaut en cochant la case Set as the default printer (Utiliser en tant qu’imprimante par défaut). Cliquez sur Nex t (Suivant) pour continuer.

9. Terminé ! Cliquez sur Finish (Terminer).

Chapitre 6 : Utilisation du N3200PRO

Vue d'ensemble

Une fois que le N3200PRO a été configuré et fonctionne normalement, les utilisateurs du réseau peuvent gérer tous leurs fichiers, leurs chansons ou leurs photos numériques en utilisant simplement un navigateur web. Pour gérer vos fichiers personnel ou les fichiers à accès publique sur le N3200PRO, entrez simplement son IP adresse dans votre navigateur (l’adresse IP par défaut est

http://192.168.1.100) ; la page N3200PRO Login (Connexion N3200PRO)

s’ouvrira automatiquement.

REMARQUE

Page de connexion

Pour vous connecter au système, entrez votre nom d’utilisateur et votre mot de passe puis cliquez sur Login (Connexion) pour vous connecter au système. Ceci vous enverra directement à l’écran Web

User Interface (Interface web de l’utilisateur).

Avant de continuer, assurez-vous que le support Disque web ou Disque web sécurisé est activé dans l’écran Support de service du menu Réseau du système. Voir Support de service dans le Chapitre 4 : Gestion du système > Gestion du réseau > Configuration des services web.

Interface web de l'utilisateur

L’interface web de l’utilisateur est où les utilisateurs interactent avec le N3200PRO, et gèrent tous les types de contenu multimédia numérique. L'interface est simple et intuitive et il est facile de vous familiariser avec toutes les fonctions du N3200PRO.

A gauche de l’interface se trouve le Main Menu (Menu principal), où vous pouvez accéder facilement aux fonctions WebDisk (Disque web), Music (Musique) et Gallery (Gallerie) du N3200PRO. En haut de l’interface, vous pouvez choisir de naviguer tous les appareils de stockage connectés au N3200PRO, y-compris les disques durs SATA et eSATA, les disques USB et les contenus enregistrés avec la fonction Copie à un bouton USB.

Interface web de l'utilisateur

Elément Description

WebDisk (Disque web)

Music (Musique)

Photos (Photos)

Logout (Déconnexion)

Change Password (Changer le mot de passe)

Cliquez pour utiliser la fon c t io n WebDisk (Disque web)

Cliquez pour utiliser la fon c t io n Music (Musique)

Cliquez pour utiliser la fon c t io n Photo Gallery (Gallerie de photos).

Cliquez pour vous connecter au N3200PRO.

Cliquez pour retourner à la page de connexion du N3200PRO.

Cliquez pour changer le mot de passe de connexion.

Utilisation de la fonction Webdisk (Disque web)

1. Lorsqu’un utilisateur clique sur l’icône WebDisk (Disque web), tous les dossiers publics disponibles s’afficheront.

2. Lorsqu’un utilisateur clique sur le nom d’un dossier public, les fichiers dans ce dossier s'afficheront.

3. Lorsqu’un utilisateur clique sur le nom d’un fichier, le fichier sera téléchargé.

Disque web

Icône

REMARQUE

Les options Supprimer, Créer nouveau dossier et Téléverser les fichiers ne sont visibles que si l’utilisateur a le droit d'écriture pour ce dossier s pécifique.

Fonction Description

File Search (Recherche de fichier) Sort (Trier) Pour trier les fichiers et les dossiers

Delete (Supprimer)

Page Number (Numéro de page)

Create New Folder (Créer nouveau dossier)

Upload Files (Téléverser les fichier)

Pour chercher des fichiers ou des dossiers spécifiques.

par type, nom, taille ou date de la dernière modification. Pour supprimer les fichiers ou les dossiers sélectionnés.

Utilisez ceci pour naviguer rapidement lorsque vous avez besoin de plusieurs pages pour afficher le contenu des dossiers sélectionnés. Entrez un nouveau nom de dossier puis appuyez sur le bouton Create (Créer).

Allez dans l’emplacement du fichier désiré et appuyez sur le bouton Upload (Téléverser).

Pour plus d’informations sur le réglage des droits d’utilisateur au x dossiers, voir

Chapter 3 : Gestion du systèmet > Gestion du stockage > Gestion des dossiers > Liste de contrôle d’accès des dossiers (ACL)

Pour accéder aux dossier avec un contrôle d’accès, vous devez en premier vous connecter avec un compte d’utilisateur local. Pour vo us connecter, cliquez sur l’icône Login (Connexion) en bas à gauche de l’écran.

Utilisation du serveur de musique

Pour gérer vos fichiers de musique numérique et les partager avec les clients iTunes sur le réseau, cliquez sur l’icône Music (Musique) dans le panneau gauche.

Musique

Icône Fonction Description

File Search (Recherche de fichier) Sort (Trier) Pour trier les fichiers et les dossiers

Delete* (Supprimer)

Page Number (Numéro de page)

Create New Folder* (Créer nouveau dossier)

Upload Files* (Téléverser les fichiers)

Pour chercher des fichiers ou des dossiers spécifiques.

par type, nom, taille ou date de la dernière modification. Pour supprimer les fichiers ou les dossiers sélectionnés.

Allez dans l’emplacement du fichier désiré et appuyez sur le bouton Upload (Téléverser).

REMARQUE

Les options Supprimer, Créer nouveau dossier et Téléverser les fichiers ne sont visibles que si l’utilisateur a le droit d'écriture pour ce dossier s pécifique.

Ajouter des fichiers de musique

Vous pouvez ajouter des fichiers de musique dans le serveur iT unes via l’interface web de l’utilisateur ; cependant, si vous voulez téléverser beaucoup de dossier et de fichiers, il y a une méthode plus simple.

1. Ouvrez Explorateur Internet et entrez l’adresse IP du N3200PRO dans la barre d’adresse (par ex. \\192.168.1.100).

2. Double-cliquez sur le dossier Music (Musique) pou r l’ouvrir. Cliquez et glissez ensuite les fichiers et les dossiers désirés.

3. Le serveur iTunes du N3200PRO prendra un certain temps pour metre en mémorie cache les labels ID3 de chaque fichier. Une fois que ceci est terminé, vous verrez tous les fichiers de musique à partir des clients iTunes.

Jouer des fichiers de musique

Une fois que les fichiers de musique ont été ajouté sur le N3200PRO, il est facile de les jouer sur n'importe quel ordinateur avec iTunes connecté au réseau :

1. Ouvrez iTunes.

2. Vous devriez voir Thecus_N3200PRO sous le titre SHARED (PARTAGÉ) dans le menu de gauche.

3. Cliquez sur Thecus_N3200PRO ; tous les fichiers partagés seront affichés et pourront être joués directement dans iTunes.

Utilisation de la galerie de photos

Vous pouvez utiliser la galerie de photo pour visualiser et partager des photos et même créer vos propres albums de photo directement sur le N3200PRO. Pour gérer votre galerie de photos ou pour voir d’autres albums de photos, cliquez sur l’icône Photos (Photos) dans le panneau gauche.

Votre propre galerie de photos s’affichera, ainsi que tous les albums de photos publics sur le réseau.

Pour gérer les fichiers de photos, vous devez en premier sélectionner l’élément en cochant sa case.

Gérer les albums et les photos


Icône Fonction Description

Make Cover (Créer couverture)

Back (Retour) Pour retourner à l’écran précédent.

Add (Ajouter) Pour ajouter un nouvel album ou des photos.

Modify (Modifier) Pour éditer le nom et la description de l’album ou de la

Delete (Supprimer) Pour supprimer les albums ou les photos sélectionnées.

REMARQUE

Pour utiliser la photo sélectionnée comme l’image de couverture.

photo sélectionnée. Les noms ne doivent pas contenir plus de 20 caractères et la description est limitée à 255 caractères.

• Seulement les utilisateurs conn e ctés pourront voir ces icônes.

• Pour éviter les erreurs du systèm e, le N3200PRO a les limites suivantes pour les fichiers de photo :

• Chaque ficheir téléchargé est limité à 8Mo. Les fichiers de plus de 8Mo ne seront PAS téléchargés et aucun message ne s’affichera.

• Seulement les types de photos suivants peuvent être téléversés : *. jpg, *.gif, *.bmp, *.png, *.pcx, *.psd, *.bmp.

• Si un nom de fichier existe déjà pendant le téléversement le s ystème ajoutera un numéro devant le nom du fichier (abc Æ 1abc).

Créer des albums

Pour créer un album de photos, suivez les étapes suivantes :

1. Cliquez sur le bouton Add (Ajouter) pour créer un nouvel album.

2. Entrez le nom de l’album et une description si désiré. Cliqu ez ensuite sur le bouton Create Album (Créer album).

Protéger des albums avec des mots de passe

Si vous désirez utiliser un mot de passe pour protéger un album particulier, suivez les étapes suivante :

1. Choisissez l’album que vous voulez protéger et cliquez sur le bouton Edit (Editer) ; l’écran Album Edit (Editer album) s’affiche.

2. Le propriétaire de l’album peut entrer un mot de passe pour protéger l’album, de manière à ce que seulement les personnes avec le bon mot de passe ne puisse regarder cet album.

Téléverser des photos dans des albums

Il est facile de téléverser des photos dans les albums en utilisant l’interface web de l’utilisateur :

1. Lorsqu’un album a été créé, cliquez sur l’icône de l’album pour ouvrir l’album. L’album est vide au début.

2. Cliquez sur le bouton Add (Ajouter) pour téléverser des photos dans l’album. L'écran Upload Photos (Téléverser des photos) s’affichera. Vous pouvez sélectionner et téléverser jusqu’à 8 photos à chaque fois.

3. Une fois que les photos ont été téléversé, vous pouvez les regarder dans l'album.

4. Le propriétaire de l’album peut aussi supprimer ou modifier les photos avec les boutons Delete (Supprimer) et Modify (Modifier) en haut à droite.

Assistant de publication de Windows XP

Il y a plusieurs manières pour les utilisateurs de téléverser des photos dans un album de photos. Les utilisateurs de Windows XP peuvent téléverser leurs photos en utilisant l’Assistant de publication de Window s XP.

1. Cliquez sur l'icône XP Publishing Wizard (Assistant de publication XP).

2. L’écran XP Web Publishing Wizard Client (Client de l’Assistant de publication web de XP) apparaît. Cliquez sur le lien pour installer l’Assistant de publication.

3. Windows XP vous demandera si vous voulez exécuter ou enregistrer ce fichier. Cliquez sur Run (Exécuter).

4. Une fois que l’Assistant a été installé, utilisez le Gestionnaire de f ichiers de Windows pour naviguer vers le dossier qui contient les photos que vous désirez publier. Dans le panneau gauche, vous verrez une icône Publish this folder to the Web (Publier ce dossier sur le web).

5. Cliquez sur cette icône ; le Web Publishing Wizard (Assistant de publication web) démarrera.

6. Choisissez les photos que vous voulez publier sur le Serveur web de photos en cochant la case en haut à gauche des images désirées. Cliquez sur Next (Suivant).

7. Votre PC commencera à se connecter au Serveur web de photos.

8. Choisissez N3200PRO Photo Gallery Wizard (Assistant de galerie de photos N3200PRO) pour publier vos photos sur le N3200PRO.

9. Enregistrez-vous sur le N3200PRO en utilisant votre nom d’utilisateur et votre mot de passe.

10. Créez votre album en entrant un nom d’album et cliquez sur le bouton Create Album (Créer album).

11. Choisissez l’album dans lequel vous voulez téléverser vos photos.

12. Confirmez l’album.

13. Windows affichera les progrès du transfert des photos en cours.

14. Lorsque le transfert est terminé, l’assistant vous demandera si vous voulez aller au site Web. Cliquez sur Finish (Terminer) pour aller au Serveur web de photos.

15. Cliquez sur l’icône de l’utilisateur pour aller à l'album de cet utilisateur.

16. La liste des albums appartenant à cet utilisateur s’affichera. Cliquez sur user (sutilisateur).

17. Terminé ! Vous verrez maint enant toutes les photos sélectionnées dans l'album.

Informations EXIF

Lorsque vous regardez des photos, vous pouvez aussi afficher les informations EXIF de chaque photo sur l’écran du N3200PRO.

Cliquez simplement sur le bouton EXIF pour afficher les informations EXIF. Pour cacher ces informations, cliquez de nouveau sur le bouton EXIF.

Diaporamas

Les diaporamas sont très pratiques pour regarder les photos stockées sur votre N3200PRO.

Vous pouvez cliquer sur l’icône Start Slide Show (Démarrer le diaporama) en haut à droite pour démarrer le diaporama.

Pour arrêter le diaporama, cliquez sur l’icône Stop Slide Show (Arrêter le diaporama) en haut à droite.

Mapper un PC client sur le N3200PRO

Vous pouvez mapper des dossiers partagés sur le N3200PRO pour pouvoir y avoir accès comme s'ils étaient des unités sur votre ordinateur. Vous pouvez vous connecter au réseau des dossiers partagés sur le N3200PRO de la manière suivante :

Windows

1. Ouvrez le dossier My Computer (Mon ordinateur) de Windows.

2. Dans la barre de menu, cliquez sur Tools (Outils) et choisissez Map Network Drive…(Mapper l’unité de réseau).

3. L’écran Map Network Drive (Mapper l’unité de réseau) apparaît.

4. Choisissez une lettre pour le dossier partagé.

5. Cliquez sur le bouton Browse (Naviguer) pour trouver le dossier désiré sur votre réseau. Alternativement, vous pouvez entrer le nom du dossier auquel vous voulez vous connecter ou entrer son adresse IP. (par ex. \\192.168.1.100\share)

6. Cliquez sur Finish (Terminer). Lorsque la fenêtre Connect As… (Connecter sous…) s’affiche, entrez votre nom d'utilisateur et votre mot de passe.

7. Cliquez sur OK. Le dossier partagé apparaît maintenant comme l’unité de disque assigné. Vous pouvez accéder à ce dossier comme s’il était un disque sur votre ordinateur.

Apple OS X

Sur un ordinateur Apple, vous pouvez vous connecter aux ordinateurs et aux serveurs partagés en utilisant une adresse de réseau.

1. Choisissez Go (Aller) > Connect to Server…(Connecter au serveur…)

2. Entrez l’adresse de réseau pour le serveur dans la case Adresse du serveur. Lorsque vous vous connectez en utilisant le protocole SMB/CIFS, entrez :

smb://192.168.1.100/Folder1

Lorsque vous vous connectez en utilisant le protocole AFP, entrez :

afp://192.168.1.100/Folder1

Cliquez sur Connect(Connecter).

3. Lorsque MAC OS X essaye de se connecter au N3200PRO, il vous demandera d’entrer un Nom d’utilisateur et un Mot de passe pour accéder au dossier.

4. Lorsque MAC OS X s’est connecté au N3200PRO, une icône représentant le dossier apparaît sur le bureau du MAC OS X. Vous pouvez accéder au dossier en double-cliquant sur l’icône.

Sauvegarde des fichiers

Vous pouvez sauvegarder des fichiers avec le N3200PRO e plusieurs manières.

Utilitaire de sauvegarde de Thecus

L’Utilitaire de sauvegarde de Thecus se trouve sur le CD d’installation. Lorsque vous cliquez sur le CD, l’Utilitaire de sauvegarde sera installé dans Program

Groups (Groupes de programmes) > Thecus > Thecus Backup Utility (Utilitaire de sauvegarde de Thecus). S’il n’a pas été installé, vous pouvez

copier le fichier (Thecus Backup Utility.exe) dans l’emplacement désiré sur votre disque dur et double-cliquer dessus pour l’exécuter.

REMARQUE

SI vous n’arrivez pas à trouver l’Utilitaire de sauvegarde de Thecus sur votre CD, vous pouvez le télécharger à partir du site web de Thecus (http://www.thecus.com).

Lorsque vous exécutez cet utilitaire la première f ois, il vous demandera si vous voulez créer un fichier DB. Cliquez sur Yes (Oui).

1. Cliquez sur Add (Ajouter) pour créer une tâche de sauvegarde. La boîte de dialogue Add New Task (Ajouter une nouvelle tâche) s’affiche.

Ajouter une nouvelle tâche

Elément Description

Task (Tâche) Le nom de la nouvelle tâche. Source Cliquez pour spécifier l’emplacement du dossier/du fichier

source.

Incremental (Incrémentiel)

Destination (Destination) Excluded extensions (Extensions exclues) Comments (Commentaires)

Cliquez pour spécifier si la sauvegarde doit être incrémentielle. Si cette case n’est pas cochée, la sauvegarde sera une sauvegarde complète. Cliquez pour spécifier l’emplacement du dossier/du fichier cible.

Les fichiers avec ces extensions seront ignorés et ne seront pas sauvegardés vers la destination choisie. Si vous le voulez, vous pouvez entrer des commentaires ici.

2. Pour automatiser la tâche de manière à ce qu’elle soit régulière, cliquez sur l’icône Schedule (Programme) de cette tâche. Vous pouvez programmer la tâche pour l’automatiser Monthly (Mois) ou Weekly (Semaine).

3. Pour vérifier le journal de cette tâche, cliquez sur l’icône Log (Journal) de cette tâche.

L’utilitaire de sauvegarde de Thecus prend aussi en charge MAC OS X. Copiez

REMARQUE

simplement le fichier Thecus Backup Utility.dmg sur votre machine MAC OS X et double-cliquez dessus pour l’exécuter.

Sauvegarde des données avec Windows XP

Si vous utilisez Windows XP Professional, vous pouvez aussi utiliser l’utilitaire de sauvegarde de Windows (Ntbackup.exe) pour sauvegarder vos fichiers.

Si vous utilisez Windows XP Edition Familiale, suivez les étapes suivantes pour installer l’utilitaire :

1. Insérez le CD de Windows XP dans le lecteur de CD-ROM et double-cliquez sur l’icône CD dans My Computer (Mon ordinateur).

2. Lorsque l'écran de bienvenu de Microsoft Windows XP apparaît, cliquez sur Perform Additional Tasks (Effectuer d’autres tâches).

3. Cliquez sur Browse this Cd (Naviguer ce CD).

4. Dans l’Explorateur de Windows, naviguez sur ValueAdd > Msft > Ntbackup.

5. Double-cliquez sur Ntbackup.msi pour installer l’utilitaire de sauvegarde.

Une fois installé, vous pouvez utiliser l’utilitaire de sauvegarde de Windows de la manière suivante :

1. Cliquez sur Start (Démarrer), allez sur All Programs (Tous les

programmes) > Accessories (Accessoires) > System Tools (Outils système) > Backup (Sauvegarde) pour lancer l’assistant.

2. Cliquez sur Next (Suivant) pour passer la page d’introduction. Choisissez

Backup files and settings (Sauvegarder les fichiers et les réglages)

dans la deuxième page et cliquez sur Next (suivant).

3. Choisissez quelle option vous désirez sauvegarder.

4. Cliquez sur Next (Suivant) et dans les pages Backup Type (Type de sauvegarde), Destination (Destination) et Name (Nom), spécifiez un emplacement pour la sauvegarde en utilisant le bouton Browse (Naviguer).

5. Recherchez et choisissez le disque qui spécifie votre N3200PRO comme la destination de sauvegarde et cliquez sur Next (Suivant).

6. Cliquez sur Next (Suivant) pour aller à la dernière page de l’assistant et cliquez sur Finish (Terminer) pour commencer la sauvegarde.

Utilitaires de sauvegarde de Apple OS X

Mac OS X ne contient aucun programme de sauvegarde. Cependant, il y a plusieurs solutions de sauvegarde disponibles pour le Mac OS X, y-compris :

iBackup, Psyncx, iMSafe, Rsyncx, Folder Synchronizer X, Tri-BACKUP, Impression, Intego Personal Backup, SilverKeeper, et l’utilitair e dotMac de Apple, entre autres.

Pour plus d'utilitaires de sauvegarde gratuits et des sharewares, allez sur

VersionTracker ou MacUpdate et faites une recherche avec “Sauvegarde”.

Chapitre 7 : Astuces et recommandations

Extensions de stockage USB et eSATA

Le N3200PRO prend en charge des disques durs USB externes grâce à ses trois ports USB. Une fois qu’un disque dur USB a été correctement monté, le volume entier sera automatiquement copié dans le dossier DD USB par défaut. Le N3200PRO peut prendre en charge jusqu’à 6 appareils de stockage USB externes. Tous les noms des fichiers sur les disques USB sont sensibles à la casse.

Le N3200PRO prend aussi en charge les disques durs eSATA grâce à son port eSATA.

Avant de brancher un disque dur USB ou eSATA sur le N3200PRO, vous devez en premier le partitionner et le formater avec un ordinateur de bureau ou un ordinateur portable. L’appareil branché sera situé dans \\192.168.1.100\usbhdd\sdf1 où 192.168.1.100 est l’adresse IP du N3200PRO et sdf1 est pour la première partition du disque #6, le disque eSATA ou USB. Si la partition est du type NTFS, les utilisateurs du NA peuvent ouv rir et copier des fichiers de \\192.168.1.100\usbhdd\sdf1 mais ne peuvent pas ajouter des nouveaux fichiers ou modifier les fichiers existants.

REMARQUE

Si vous voulez écrire sur un appareil de stockage USB, le système de fichiers doit être FAT32.

Stockage USB Partition FAT32 Partition NTFS

Lecture OK OK Ecriture OK -

Ajouter un disque de rechange

Avec une matrice RAID 1, vous pouvez ajouter un disque de rechange après avoir configuré le RAID. Pour ajouter un disque de rechange, suivez les étapes suivantes :

1. Dans l’écran RAID Configuration Screen (Ecran de configuration du RAID), cochez la case du disque dur que vous voulez utiliser comme disque de rechange.

2. Cliquez sur Add Spare(Ajouter rechange).

Une fois que le disque est défini comme un disque de rechange, il reconstruira automatiquement le RAID précédemment configuré lorsqu’un disque devient endommagé.

Administration à distance

Vous pouvez configurer votre N3200PRO pour l’administration à distance. Grâce à l’administration à distance, vous pouvez accéder à votre N3200PRO sur Internet, même si votre N3200PRO est derrière un routeur. Ceci est particulièrement utile lorsque vous voyagez et que vous avez besoin d'un fichier qui se trouve sur votre N3200PRO.

La configuration de l’administration à distance est en trois étapes et les appareils suivants sont requis :

• Appareil N3200PRO NAS de Thecus

• Câble/Routeur DSL avec support DNS dynamique

• Un PC personnel

• Une connexion Internet

La configuration du routeur dépend légèrement du type de routeur. Dans cet exemple,

REMARQUE

nous utilisons un routeur Asus WL500g car il prend en charge DNS dynamiq ue. Contactez votre revendeur de routeur pour de l’aide.

Partie I - Création d'un compte DynDNS

1. Utilisez votre PC pour aller sur http://www.dyndns.org

2. Cliquez sur le lien Sign Up Now (S’enregistrer maintenant).

3. Cochez les cases, choisissez un nom d’utilisateur (par ex. : N3200PRO) et entrez votre adresse email (par ex. : xxx@example.com), cochez la case Enable Wildcard (Activer les caractères de remplacement) et créez un mot de passe (par ex. : xxxx).

4. Attendez jusqu’à ce que vous receviez un email de www.dyndns.org.

5. Ouvrez votre email et cliquez sur le lien pour activer votre compte.

Partie II - Activer DDNS sur le routeur

1. Allez dans l’écran de configuration du routeur et choisissez IP Config (Config IP) > Miscellaneous DDNS Setting (Réglages DDNS divers)

sur votre PC personnel.

2. Cliquez sur Yes (Oui) dans Enable the DDNS Client? (Activer le client DDNS?).

3. Choisissez www.dyndns.org.

4. Allez dans l’écran de configuration du routeur et entrez les informations suivantes :

a. Nom d’utilisateur ou adresse email : xxx@exemple.com b. Mot de passe ou clé DDNS : xxxx c. Nom d’hôte : www.N3200PRO.dyndns.org d. Activer caractères de remplacement ? Choisissez Yes (Oui) e. Mise à jour manuelle : Cliquez sur Update (Mettre à jour)

Partie III – Configuration des serveurs virtuels (HTTPS)

1. Allez sur NAT Setting (Réglages NAT) > Virtual Server (Serveur virtuel).

2. Pour Enable Virtual Server? (Activer serveur virtuel), choisissez Yes (Oui).

3. Configurez le serveur HTTPS.

a. Well-Known Applications (Applications bien connues) :

Choisissez User Defined (Défini par l’utilisateur) b. Local IP (IP local) : Entrez 192.168.1.100 c. Port Range (Gamme de port) : 443 (le réglage de port HTTPS

par défaut sur le N3200PRO) d. Protocol (Protocole) : Choisissez TCP. e. Cliquez sur Add (Ajouter). f. Cliquez sur Apply (Appliquer).

4. Testez la connexion HTTPS à partir d’un autre ordinateur connecté à Internet.

a. Sur un ordinateur à distance, ouvrez votre navigateur Internet et

entrez https://www.N3200PRO.dyndns.org

b. Vous devriez voir la page de connexion du N3200PRO.

Configuration du logiciel pare-feu

Si vous utilisez un logiciel pare-feu (par ex. Norton Internet Security) et que vous avez des problèmes à vous connecter au N3200PRO, essayez les étapes suivantes :

1. Double-cliquez sur l’icône NIS de la barre des tâches et configurez Personal Firewall (Pare-feu personnel).

2. Dans la page Programs (Programmes), cherchez SetupWizard.exe et changez la permission sur “Permit All” (Tout permettre). S’il n’est pas dans la liste des programmes, utilisez les boutons Add (Ajouter) ou Program Scan (Recherche de sprogrammes) pour le trouver.

3. Dans la page Networking (Gestion de réseau), ajoutez manuellement l’adresse IP du N3200PRO (par ex. 192.168.1.100) à la liste Trusted (Confiance).

Remplacer des disques surs endommagés

Si vous utilisez RAID 1 ou RAID 5, vous pouvez facilement remplacer un disque dur endommagé dans le Thecus N3200PRO sans affecter vos données grâce à la restauration automatique des données du système.

Panne de disque dur

Si un disque dur est endommagé, LCM affichera le message 「RAID Damage」 (Dommage RAID) et le système bipera.

Remplacer un disque dur

Pour remplacer un disque dur dans le N3200PRO :

1. Enlevez le plateau contenant le disque dur endommagé.

2. Insérez le plateau de disque dur puis faites-le glisser dans le N3200PRO jusqu’à ce que vous entendiez un clic.

3. Le voyant DEL vert s’allume lorsque vous accédez au DD.

Reconstruction auto RAID

Lorsque vous utilisez RAID 1 ou RAID 5 dans le N3200PRO, vous pouvez utiliser la fonction de reconstruction auto lorsqu’une erreur est détectée.

1. Lorsqu’un disque dur arrête de marcher, le système émet un bip et/ou envoie un email de notification aux destinataires spécifiés.

2. Vérifiez le journal des messages pour voir quel disque ne marche plus.

3. Suivez les étapes ci-dessus pour remplacer le disque dur endommagé.

4. Le système détectera automatiquement le nouveau disque dur et commencera le processus de reconstruction à l'état d'origine avant la panne du disque dur.

Vérification du système de fichiers

Votre N3200PRO intègre un utilitaire qui vous permet de vérifier le système de fichiers du N3200PRO afin de détecter d’éventuelles erreurs. Pour utiliser l’utilitaire de vérification du système de fichiers, procédez comme suit :

ATTENTION

1. Eteignez le N3200PRO.

2. Appareil hors tension, appuyez sur le bouton de réinitialisation et maintenez-le enfoncé.

3. Tout en maintenant le bouton de réinitialisation enfoncé, allumez à nouveau le système en appuyant sur le bouton de mise en marche. Après

L’utilitaire de vérification du système de fichiers fonctionne uniquement sous WAN et non LAN. The File System Check utility works only with WAN and not LAN.

3 secondes et 2 bips sonores, vous pouvez relâcher le bouton de réinitialisation. L’adresse IP WAN de votre N 3200PRO sera temporaire ment réinitialisée sur 192.168.1.100. Veuillez noter que tous les services de fichiers seront interrompus durant cette vérification.

4. Lorsque vous pointez votre navigateur sur l’adresse 192.168.1.100, l’écran suivant s’affiche :

5. En sélectionnant l’option "Exécutez la vérification du système de fichiers", l'utilitaire de vérification démarre, et les 20 dernières lignes de résultats s'affichent dans votre navigateur.

6. Une fois la vérification du système de fichiers terminée, les résultats s’affichent dans votre navigateur.

NOTE

Si le système de fichiers est corrompu au-delà de toute réparation, il vous faudra peut-être supprimer le RAID et recréer le système de fichiers.

Chapitre 8 : Guide de dépannage

J’ai oublié l’adresse IP de mon réseau

Si vous avez oublié l’adresse IP de votre réseau et que vous n’avez pas accès au système, vous pouvez trouver l’adresse IP en regardant directement dans le panneau LCD du N3200PRO ou en utilisant l’assistant de configuration pour récupérer l’adresse IP de votre N3200PRO.

1. Lancez l’Assistant de configuration ; il détectera automatiquement tous les appareils de stockage sur IP Tecus sur votre réseau.

2. Vous pourrez voir l'adresse IP du N3200PRO que vous avez oublié dans l'écran Device Discovery (Découverte de l’appareil).

Réinitialiser l’adresse IP NAS et le mot de passe de l’Admin

SI vous avez changé l’adresse IP du N3200PRO et que vous l’avez oublié, ou si vous avez oublié le mot de passe de l’administrateur, suivez les étapes suivantes pour réinitialiser les réglages sur les réglages par défaut :

1. Allumez le N3200PRO et appuyez immédiatement sur le bouton Reset (Réinitialiser) pendant 5 secondes. (Le bouton de réinitialisation est près du connecteur LAN).

2. Ceci réinitialisera le N3200PRO et restaurera l’adresse IP et le mot de passe sur les réglages par défaut.

Adresse IP par défaut : 192.168.1.100 pour WAN et 192.168.2.254 pour LAN

t de passe admin par défaut : admin Mo

Support cadre jumbo : Désactivé

Je ne peut pas mapper un disque de réseau sous Windows XP

Vous pourriez avoir des problèmes dans les cas suivants lorsque vous essayez de mapper un disque de réseau :

1. Le dossier du réseau est en train d’être mappé sous un nom d’utilisateur et un mot de passe différent. Pour vous connecter en utilisant un nom d’utilisateur et un mot de passe différent, déconnectez en premier tous les mappages existants sur ce réseau partagé.

2. Le disque de réseau mappé ne peut pas être créé car l’une des erreurs suivantes a été rencontrée : Les connexion multiples à un serveur ou

à une ressource partagée par le même utilisateur, en utilisant plus d’un nom d’utilisateur, ne sont pas permises. Déconnectez toutes les

connexions existantes au serveur ou à la ressource partagée et réessayez.

Pour vérifier les connexions réseau existantes, entrez ‘net use’ dans l’invite DOS.

Restaurer les réglages par défaut d’usine

Dans le menu System (Système), choisissez l’élément Factory Default (Réglages d’usine) ; l’écran Reset to Factory Default (Réinitialiser les

réglages sur les réglages d’usine) apparaît. Appuyez sur Apply (Appliquer) pour réinitialiser tous les réglages du N3200PRO sur les réglages d’usine.

ATTENTION

La réinitialisation n’effacera pas toutes les données enregistrées sur les disques durs mais RESTAURERA tous les réglages sur les réglages d’usine par défaut.

Problèmes avec les réglages de l’heure et de la date

L’administrateur peut choisir un serveur NTP pour continuer de synchroniser l’heure du N3200PRO. Cependant, si le N3200PRO ne peut pas accéder à Internet, vous pourriez rencontrer un problème lors du réglage de l'heure et du fuseau horaire. Si c'est le cas :

1. Enregistrez-vous dans l’interface web d'administration.

2. Allez dans System (Système) > Time (Heure).

3. Sous NTP Server (Serveur NTP), choisissez No (Non).

4. Réglez Date (Date), Time (Heure) et Time Zone (Fuseau horaire) comme désiré.

5. Cliquez sur Apply (Appliquer).

De plus, si le N3200PRO peut accéder à Internet et que vous voulez continuer d’utiliser le serveur NTP par défaut clock.isc.org, veuillez vous assurer que le serveur DNS a correctement été entré pour permettre au nom de serveur FTP de se résoudre correctement. (Voir Réseau > WAN > Serveur DNS)

Appendice A : Caractéristiques du produit

Caractéristiques techniques du matériel

Interfaces réseau. WAN Connecteur RJ-45 Gigabit LAN Connecteur RJ-45 Gigabit WLAN IEEE 802.11b/g (utilisant des dongles USB

approuvés)** Stockage Baies de DD 3 x 3,5” DD SATA, changeable à chaud Support de DD Disques durs SATA II jusqu’à 1000Go. Interfaces E/S Ports USB 2 x ports USB 2.0 eSATA 1 x connecteur eSATA pour augmenter la capacité Récepteur IR Pour les options futures Information du système Module LCD Pour les configurations basique et l’affichage de l’état Affichage DEL du système

Caractéristiques physiques Alimentation 100 ~ 240V c.a., 50/60Hz, détection auto Environnement Température 5 ~ 40°C Humidité Humidité relative 0 ~ 80% (sans condensation) Certifications Conforme CE, FCC, BSMI, C-Tick, RoHS

1 x DEL d’alimentation

2 x DEL de liaison/activité de réseau

3 x DEL de puissance/activité de disque dur

Caractéristiques techniques du logiciel

Réseau Configuration du réseau

Protocoles de gestion de fichiers en réseau

Type de client de réseau

Serveur DHCP Assigne des adresses IP sur les ports LAN/WLAN Gestion des disques RAID RAID 0, 1, 5, et JBOD

Gestion de l’alimentation Contrôle de l’état des disques Support multimédia Serveur multimédia Fonctionne avec les lecteurs certifiés DLNA

Adresse IP fixe

Adresse IP Dynamique

PPPoE

DDNS

Microsoft Networks (CIFS/SMB)

Apple Filing Protocol (AFP 3)

Système de gestion de fichiers en réseau (NFS v3)

Protocole de transfert de fichiers (FTP)

Protocole de transfert hypertexte (HTTP)

Protocole de transfert hypertexte sécurisé (HTTPs)

Microsoft Windows NT/2000/XP/2003/Vista

Unix/Linux/BSD

MAC OS X/9/8.6

Reconstruction auto

Changeable à chaud

Ralentissement du disque en veille

Contrôle de l’état des disques (S.M.A.R.T.)

Prend en charge les types de fichiers suivants :RMP,

WPL, PLS, M3U, ASX, WAV, PNG, BMP, AVI, WMV,

WMA, LPCM, JPEG

Serveur iTunes® Types de fichiers pris en charge :WAV Serveur de Web Photo Types de fichiers pris en charge : GIF, JPG (JPEG),

BMP, PNG

Prend en charge l’affichage EXIF

Prend en charge la fonction Diaporama Serveur de webcam Prend en charge la capture d’image, la prévisualisation

et la programmation

Tailles d’images prises en charge : 160x120, 320x240,

640x480 Gestion du partage Authentification Compte d’utilisateur local

Contrôleur de domaine de Microsoft NT (PDC)*

Authentification de service de répertoire actif de

Microsoft (AD)* Gestion des dossiers Permission de niveau de dossier partagé

Permission de niveau de fichier

Dossier publique Système de fichier Type de système de

Système de fichier journal fichier Support de langue Support unicode Tailles des fichiers Prend en charge des fichiers de jusqu'à 2To max. Autorisation Option Lecture, Ecriture ou Refuser pour les

utilisateurs individuels

ou les groupes Administration Interface Interface graphique du serveur basée sur web

Support multilingue (Anglais, Français, Allemand,

Italien, Chinois traditionnel, Chinois simplifié,

Japonais, Coréen et Espagnol). Assistant de configuration

Détection de l’appareil et utilitaire d'installat ion du

programme

Windows 2000/XP/2003

MAC OS X Notification Envoyer des messages système par email à des

comptes email spécifiques Sauvegarde Utilitaire de sauvegarde de Thecus

Utilitaire de sauvegarde client

Windows XP/2000

MAC OS X Copie à une bouton Copie le contenu des appareils de stockage USB vers

le NAS Autres Serveur d'impression Impression à travers le réseau via IPP en utilisant une

imprimante USB Gestionnaire de téléchargement Marche/arrêt programmé

Prend en charge les programmes de téléchargement

BT, FTP, HTTP

Mise en marche/arrêt programmée pour économiser

l’énergie

*Support PDC/AD : Fonctionne comme un membre client dans un domaine Microsoft NT 4.0/Service de répertoire actif, permettant au N3200PRO d’utiliser les utilisateurs du domaine et les réglages des groupes pour l’authentification dans le système et l’accès aux dossiers partagés.

** Pour une liste des dongles USB prises en charge, veuillez contacter

support@thecus.com

Appendice B : Service clientèle

Si votre N3200PRO ne fonctionne pas correctement, nous vous encourageons à vous référer au Chapitre 8: Guide de dépannage, situé dans ce manuel. Vous pouvez aussi vérifier/vous assurer que vous util isez la dernière version du microprogramme pour votre N3200PRO. Thecus s’engage à fournir gratuitement des mises à jour du microprogramme à tous nos clients. La dernière version du microprogramme est disponible à télécharger sur notre site Internet:

http://www.thecus.com/download.php

Si vous rencontrez d’autres difficultés avec votre N3200PRO, ou si vous avez besoin d’un numéro RMA (Numéro de retour de marchandise), n’hésitez pas à contacter le support technique sur notre site Internet :

http://www.thecus.com/support_tech.php

Les clients résidents aux Etats-Unis doivent envoyer leurs demandes d’assistance technique à l’adresse email suivante :

support-us@thecus.com

Pour plus d’informations de vente, n’hésitez pas à nous contacter par email :

sales@thecus.com

Merci d’avoir choisit Thecus !

Appendice C : Points basiques du RAID

Vue d’ensemble

Un RAID (Réseau redondant de disques indépendants) est un réseau composé de plusieurs disques durs de manière à augmenter leur accessibilité et leur sécurité. Un réseau RAID a accès à plusieurs disques durs simultanément, ce qui améliore les performances E/S comparé à un seul disque dur. La sécurité des données est améliorée par l’utilisation d’un RAID, puisque les données perdues suite à une défaillance du disque dur sont minimisées par la recréation des données redondantes à partir des autres disques durs du RAID.

Avantages

Un RAID améliore les performances E/S et augmente la sécurité des données grâce à une meilleure tolérance des erreurs et un stockage des données redondantes.

Performances améliorées

Un RAID fournit accès à plusieurs disques durs simultanément, ce qui

augmente grandement les performances

Sécurité des données

Une panne de disque dur est malheureusement un problème trop fréquent. Un RAID peut être utile pour réduire le risque de pertes de données suite à une panne de disque dur. Un RAID contient d’autres disques durs qui peuvent réduire le risque de perte de données suite à une panne de disque dur. Si l’un des disques durs arrête de marcher, le volume RAID peut recréer les données à partir des données et des parités enregistrées sur les autres disques durs.

E/S.

Niveaux de RAID

Le Thecus N3200PRO prend en charge les niveaux RAID standard 0, 1, 5 ainsi que JBOD. Vous devez choisir un niveau RAID lorsque vous créez un volume de système. Les facteurs pour sélectionner un niveau RAID sont :

• Vos conditions de performance

• Vos besoins pour la sécurité des données

• Le nombre de disques durs dans le système ainsi que la capacité des

disques durs

Vous trouvez ci-dessous une brève description de chaque niveau RAID :

RAID 0

RAID 0 est le niveau le plus approprié pour les applications nécessitant une largeur de bande élevée mais ne nécessitant pas un niveau de sécurité des données élevé. Le niveau RAID 0 fournit les meilleures performances parmi tous les niveaux RAID mais il ne fournit pas de redondance des données.

Le niveau RAID 0 utilise l’entrelacement et la séparation des donn ées en des blocs et ainsi disperse les données entre tous les disques durs du volume. Le système peut ainsi utiliser plusieurs disques durs pour une lecture/écriture plus rapide. Le paramètre Taille de secteur, qui a été défini lorsque vous avez créé le RAID, détermine la taille de chaque bloc. Aucun calcul de parité ne complique l’opération d’écriture.

RAID 1

Le niveau RAID 1 copie toutes les données d’un disque dur sur un autre disque dur, et fournit ainsi une complète redondance des données. Toutefois, le coût du stockage des données est doublé.

Ce niveau est excellent pour une sécurité optimale des données.

RAID 5

Le niveau RAID 5 offre la sécurité des données ainsi que des bonnes performances. Ce niveau est plus approprié pour les réseaux qui utilisent

plusieurs petites qui nécessitent la sécurité des données comme par exemple la bureautique et le service clientèle en ligne. Vous pouvez également l’utiliser avec les applications avec une haute demande de lecture et une basse demande d’écriture.

Le niveau RAID 5 utilise aussi l’entrelacement des données au niveau des octets et les informations de parité sont écrites sur plusieurs disques durs. Si l’un des disques dur est défaillant, le système utilise les parités enregist rées sur chacun des autres disques durs pour recréer les données manquantes.

transactions E/S simultanément, ainsi que pour les applications

JBOD

Bien qu’une concaténation de disques (appelé JBOD, ou Juste un groupe de disques) ne fait pas exactement partie des multiples niveaux RAID, c’est également une méthode populaire pour combiner plusieurs disques durs physiques en un seul disque dur virtuel. Comme le nom l’indique, les disques durs sont simplement concaténés ensembles, du début à la fin, et ils apparaissent alors comme un seul grand disque dur.

Comme les données sur le JBOD ne sont pas protégées, la défaillance d’un disque dur peut entraîner la perte de toutes les données.

Taille de secteur

La longueur des segments de données écrits sur plusieurs disques durs. Les données sont écrites dans des secteurs sur plusieurs disques dur d’un RAID. Comme plusieurs disques durs sont accessibles simultanément, l’entrelacement améliore les performances. La taille des secteurs peut varier.

Espace utilisé

Lorsque les 3 disques durs sont de la même taille, et utilisés dans un RAID, le pourcentage d’espace utilisé par le N3200PRO est indiqué ci dessous :

Niveau RAID Pourcentage

utilisé

RAID 0 100% RAID 1 50% RAID 5 66%

JBOD 100%

Appendice D : Points basiques du Service de répertoire

Vue d’ensemble

Avec Windows 2000, Microsoft a lancé le Service de répertoire (ADS) qui est une grande base de données/d’informations. Avant le Service de répertoire, le système d’exploitation Windows ne pouvait pas accumuler des informations supplémentaires dans sa base de données de domaine. Le Service de répertoire a également résolu le problème de localisation de ressources; qui dépendait précédemment sur Network Neighborhood (Voisinage de réseau) et qui était lent. La gestion des utilisateurs et des groupes est l‘un des problèmes que le Service de répertoire a résolu.

Qu’est ce que le Service de répertoire ?

Le service de répertoire a été créé comme un service de répertoire extensible et dimensionnable pour rencontrer les besoins d’entreprise. Un référentiel pour le stockage des informations d’utilisateurs, de comptes, de mots de passe, d’imprimantes, d’ordinateurs, d’informations de réseau et d’autres données, Microsoft a appelé le Service de répertoire un ‘espace de nommage’ où les noms peuvent être résolu.

Avantages de ADS

ADS autorise le N3200PRO a s’intégrer avec l’ADS existant dans un bureau. Ceci signifie que le N3200PRO est capable de reconnaître vos noms d’utilisateur ainsi que vos mots de passe sur le serveur ADS. D’autres avantages importants pris en charge par ADS :

1. Une intégration facile du N3200PRO dans l’infrastructure informatique existante de l’entreprise.

Le N3200PRO agit comme un élément de l’ADS. Cette fonctionnalité réduit considérablement le travail de l’administrateur du système. Par exemple, les politiques de sécurité d’entreprise et les privilèges des utilisateurs sur un serveur ADS peuvent être renforcés automatiquement grâce au N3200PRO.

2. Une base de données centralisée pour les noms d’utilisateur/mot s de passe.

Le N3200PRO ne garde pas sa propre copie de la base des données des noms d’utilisateur/mots de passe. Ceci permet d’éviter des données incohérentes entre le N3200PRO et les autres serveurs. Par exemple, sans le support ADS, un administrateur peut avoir besoin de supprimer un privilège d’utilisateur spécifique sur le N3200PRO et sur chaque serveur individuel. Avec le support ADS, le changement su r le serveur ADS est fait automatiquement pour tous les membres du serveur ADS.

Appendice E : Informations de licence

Vue d’ensemble

Ce produit contient un logiciel de tiers protégé par un copyright et utilisé selon les termes de la Licence Publique Générale GNU. Référez-vous à la Licence Publique Générale GNU pour plus d’informations sur les termes et conditions de cette licence.

Disponibilité des codes sources

Thecus Technology Corp. a exposé les codes sources complets du logiciel de licence GPL. Pour plus d’informations sur l’ obtention des codes sources, visitez notre site Web, http://www.thecus.com.

Copyrights

• Ce produit comprend un logiciel cryptographique conçu par Eric Young

(eay@cryptsoft.com).

• Ce produit comprend un logiciel développé par Mark Murray.

• Ce produit comprend un logiciel développé par Eric Young

(eay@cryptsoft.com).

• Ce produit comprend un logiciel développé par le projet OpenSSL pour une

utilisation dans ‘OpenSSL Toolkit’ (http://www.openssl.org/).

• Ce produit comprend PHP, disponible gratuitement sur

(http://www.php.net/).

• Ce produit comprend un logiciel développé par l’Université de Californie,

Berkeley et ses collaborateurs.

• Ce produit comprend un logiciel développé par ‘Winning Strategies, Inc’.

• Ce produit comprend un logiciel développé par le groupe ‘Apache Group’

pour une utilisation dans le projet de serveur ‘Apache HTTP' (http://www.apache.org/).

• Ce produit comprend un logiciel développé par Softweyr LLC, l’Université

de Californie, Berkeley et ses collaborateurs.

• Ce produit comprend un logiciel développé par Bodo Moeller.

• Ce produit comprend un logiciel développé par Greg Roelofs et ses associés

pour le livre ‘PNG : The Definitive Guide," publié par ‘O'Reilly and Associates’.

• Ce produit comprend un logiciel développé par la fondation ‘NetBSD

Foundation, Inc’ et ses collaborateurs.

• Ce produit comprend un logiciel développé par Yen Yen Lim et l’Université

du Dakota du Nord.

• Ce produit comprend un logiciel développé par le groupe ‘Computer

Systems Engineering Group’ dans les laboratoires ‘Lawrence Berkeley Laboratory’.

• Ce produit comprend un logiciel développé par ‘Kungliga Tekniska

Högskolan’ et ses collaborateurs.

• Ce produit comprend un logiciel développé par Nick Simicich.

• Ce produit comprend un logiciel conçu par Tim Hudson (tjh@cryptsoft.com).

• Ce produit comprend un logiciel développé par Christopher G. Demetriou

pour le projet ‘NetBSD Project’.

Termes de la licence CGIC

Thomas Boutell et Boutell.Com, Inc. Une autorisation est accordée pour toute utilisat ion, commerciale ou non, du

CGIC sans extra coût. TOUTEFOIS, ce paragraphe sur les copyrights doit apparaître sur une page ‘générique’ accessible au public en ligne et dans le manuel hors ligne du programme. Une version modifiée de la bibliothèque CGIC ne doit pas être distribuée sans une page ajoutée et concise, indiquant l’auteur des modifications ; cette page ne doit en aucun cas être enlevée. Des modifications peuvent aussi être soumises à l’auteur pour les inclure dans la distribution principale CGIC.

Licence Publique Générale GNU

51 Franklin St, Fifth Floor, Boston, MA 02110-1301 Etats-Unis La copie et la distribution de copies exactes de ce document de licence sont

autorisées, mais aucune modification n'est permise.

PRÉAMBULE

Les licences d'utilisation de la plupart des programmes sont définies pour limiter ou supprimer toute liberté à l'utilisateur. À l'in verse, les Licences Publiques Générales GNU (GNU General Public Licenses) sont destinées à vous garantir la liberté de partager et de modifier les logiciels libres, et de s'assurer que ces logiciels sont effectivement accessibles à tout utilisateur. Cette licence, la Licence Publique Générale, s'applique à certains programmes de la Free Software Foundation comme à tout autre programme dont l'auteur l'aura décidé (d’autres logiciels de la Free Software Foundation sont couverts par la bibliothèque de Licence Publique Générale GNU ). Vous pouvez aussi l’utiliser avec vos programmes.

Quand nous parlons de logiciel gratuit, nous faisons référence à la liberté, non pas au prix. Nos Licences Publiques Générales sont conçues pour vous assurer la liberté de distribuer des copies des programmes, gratuitement ou non, de recevoir le code source ou de pouvoir l'obtenir, de modifier les programmes ou d'en utiliser des éléments dans de nouveaux programmes libres, en sachant que vous y êtes autorisé.

Afin de garantir ces droits, nous avons dû introduire des restrictions interdisant à quiconque de vous les refuser ou de vous demander d'y renoncer. Ces restrictions vous imposent en retour certaines obligations si vous distribuez ou modifiez des copies du logiciel.

Par exemple, si vous redistribuez des copies d‘un tel logiciel, gratuitement ou non, vous devez transmettre aux destinataires tous les droits que vous possédez. Vous devez vous assurer que les destinataires reçoivent également ou puissent obtenir le code source. Et vous devez leur remettre cette Licence afin qu'ils prennent connaissance de leurs droits.

Nous protégeons vos droits de deux façons : (1) par le copyright du logiciel, et (2) par la remise de cette Licence qui vous autorise légalement à copier, distribuer et/ou modifier le logiciel.

De plus, pour protéger chaque auteur et nous-même, nous stipulons bien que le logiciel concerné ne fait l'objet d'aucune garantie. Si le logiciel est modifié par un tiers puis redistribué, tous ceux qui en recevront une copie doivent savoir qu'il ne s'agit pas de la version originale afin qu'une copie défectueuse n'entache pas la réputation de l'auteur original du logiciel.

Enfin, tout programme libre est sans cesse menacé par des dépôts de brevets. Nous souhaitons à tout prix éviter que des distributeurs puissent déposer des brevets sur les Logiciels Libres pour leur propre compte, en restreignant de ce fait les utilisateurs. Par conséquent, nous exigeons que tout dépôt de brevet soit compatible avec la totale liberté d'utilisation exposée dans la présente licence.

Les termes et conditions précis relatives à la copie, la distribution et la modification suivent.

STIPULATIONS ET CONDITIONS RELATIVES À LA COPIE, LA DISTRIBUTION ET LA

MODIFICATION

0. Cette licence s'applique à toute programme ou tout autre travail où figure une note, placée par le détenteur des droits, stipulant que celui-ci peut être distribué selon les termes de la présente Licence Publique Générale. Cidessous, le terme « Programme » se rapporte à tout programme ou tout travail distribué selon les présents termes et « Travail fondé sur le Programme » signifie aussi bien le Programme lui-même que tout travail qui en est dérivé selon la loi de copyright : c'est-à-dire un travail cont enant le Programme ou une partie de ce dernier, à l'identique ou bien modifié, et/ou traduit dans une autre langue. (Dans le présent document, une traduction est considérée comme une « modification »). Chaque personne concernée par la Licence Publique Générale sera désignée par le terme « Vous ».

Les activités autres que copie, distribution et modification ne sont pas couvertes par la présente Licence et sortent de son cadre. Rien ne restreint l'utilisation du Programme, et les données issues de celui-ci ne sont couvertes que si leur contenu constitue un travail fondé sur le Programme (indépendamment du fait d'avoir été réalisé en utilisant le Programme).

Tout dépend de ce que le Programme qui y fait appel est censé produire.

1. Vous pouvez copier et distribuer des copies conformes et complètes du code source du Programme, tel que Vous l'avez reçu, sur n'importe quel support, à condition de placer sur chaque copie un copyright approprié et une restriction de garantie, de ne pas modifier ou omettre toutes les stipulations se référant à la présente Licence et à la limitation de garantie, et de fournir avec toute copie du Programme un exemplaire de cette Licence.

Vous pouvez demander une rétribution financière pour la réalisation de la copie et demeurez libre de proposer une garantie assurée par vos soins, moyennant finances.

2. Vous pouvez modifier votre copie ou vos copies du Programme ou partie de celui-ci, et ainsi réaliser un travail f ondé sur le Programme, et copier et distribuer ces modifications selon les termes de l'article 1 ci-dessus, à condition de Vous conformer également aux conditions suivantes :

a) vous devez ajouter aux fichiers modifiés une indication très claire des

modifications effectuées au fichier, ainsi que la date de chaque changement.

100

THECUS N3200 Pro User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Thecus N3200PRO

Manuel de l’utilisateur

Copyright et marques déposées

Copyright © 2008 Thecus Technology Corporation. Tous droits réservés.

A propos de ce manuel

Garantie limitée

Avertissements de sécurité

Veuillez lire attentivement et suivre les instructions de cette section pour votre sécurité :

Table des matières

Chapitre 1 : Introduction

Vue d'ensemble

Description du produit

Serveur de fichiers

Pour plus d’informations sur l’interface Web, voir Chapitre 6 : Utilisation du N3200PRO > Interface Web.

Serveur FTP

Pour configurer le serveur FTP, voir Chapitre 5 : Configuration des autres fonctions > Serveur FTP.

Serveur de sauvegarde

Plus besoin de risquer de perdre vos données. Grâce aux fonctionnalités de sauvegarde avancées, vous pouvez facilement sauvegarder vos fichiers importants sur le N3200PRO et même automatiser vos sauvegardes pour plus de protection.

Pour plus d’informations sur la sauvegarde de vos fichiers avec le N3200PRO, voir Chapitre 6 : Utilisation du N3200PRO > Sauvegarde des données.

Serveur multimédia

Pour configurer le serveur multimédia, vo ir Chapitre 4 : Configuration des autres fonctions > Serveur multimédia.

Serveur iTunes®

La musique numérique est très à la mode, et grâce au serveur iTunes® intégré, vous pourrez partager vos fichiers de musique numérique avec tous les PC avec iTunes sur votre réseau. Le serveur iTunes est incroyablemen t facile à configurer!

Pour configurer le serveur iTunes, voir Chapitre 4 : Configuration des autres fonctions > Serveur iTunes.

Galerie de photos

La galerie de photos est idéale pour partager facilement les photos de vos vacances, anniversaires, etc. avec vos amis et votre famille. Les utilisateurs peuvent téléverser leurs photos et même créer des albums de photos directement sur le N1200.

Serveur de webcam

Grâce au serveur de webcam du N3200PRO, vous pouvez programmer le N3200PRO de façon à prendre des photos à intervalle régulier à partir d’une webcam USB connectée.

Pour configurer le serveur de webcam, voir Chapitr e 5 : Configuration des autres fonctions > Serveur de webcam.

Serveur d'impression

Le serveur d’impression du N3200PRO permet de partager une imprimante IPP avec d’autres PC connectés à votre réseau.

Pour configurer le serveur d’impression, voir Chapitre 5 : Configuration des autres fonctions > Serveur d’impression.

Gestion d’énergie avancée

Contenu de la boîte

La boîte de votre N3200PRO devrait contenir les éléments suivants :

Vérifiez que la boîte contient tous ces éléments. Si l'un de ces éléments manque, veuillez contacter votre revendeur.

Panneau avant

Le panneau avant du Thecus N3200PRO contient les contrôles de l’appareil, les indicateurs et les plateaux de disque dur :

Panneau avant

Elément Description

Power LED (DEL d'alimentation) WAN LED (DEL WAN) LAN LED (DEL LAN) HDD 1 LED (DEL DD 1) HDD 2 LED (DEL DD 2) HDD 3 LED (DEL DD 3) Port USB (USB Port)

Panneau arrière

Le panneau arrière du Thecus N3200PRO contient les ports et les connecteurs.

Panneau arrière

Elément Description

Chapitre 2 : Installation du matériel

Vue d'ensemble

Avant de commencer

Avant de commencer, prenez les précautions suivantes :

1. Veuillez lire et comprendre la section Avertissements de sécurité qui se trouve au début de ce manuel.

2. Si possible, utilisez un bracelet antistatique pen dant l’installation pour réduire le risque de décharge électrostatique pouvant endommager les composants électroniques du N3200PRO.

3. Faites attention à ne pas utiliser des tournevis aimantés près des composants électroniques du N3200PRO.

Installation du disque dur

Le N3200PRO prend en charge jusqu’à 3 disques durs 3,5" Serial ATA (SATA). Pour installer un disque dur dans le N3200PRO, suivez les étapes suivantes :

1. Ouvrez et enlevez le couvercle du panneau avant du N3200PRO.

2. Dévissez les vis à oreilles des rails de disque dur.

3. Enlevez les rails de disque dur et installez-les sur votre disque dur SATA.

4. Faites glisser le disque dur dans le N3200PRO jusqu’à ce que vous entendiez un clic.

5. Revissez les vis à oreilles.

6. Fermez le couvercle du panneau avant du N3200PRO.

Branchement des câbles

Pour connecter le N3200PRO à votre réseau, suivez les étapes suivantes :

1. Branchez le câble Ethernet de votre réseau sur le port WAN du panneau arrière du N3200PRO.

2. Branchez le cordon d’alimentation fourni sur la prise d’alimentation du panneau arrière. Branchez l’autre extrémité du cordon d’alimentation sur la prise d’un suppresseur de surtension.

3. Appuyez sur le bouton d'alimentation du panneau avant pour mettre en marche le N3200PRO.

Chapitre 3 : Première configuration

Vue d'ensemble

Assistant de configuration Thecus

L’Assistant de configuration Thecus facilite grandement la configuration du N3200PRO. Pour configurer le N3200PRO à l’aide de l’Assistant de configuration, suivez les étapes suivantes :

1. Insérez le CD d’installation dans votre lecteur de CD-ROM (le PC hôte doit être connecté au réseau).

2. L’Assistant de configuration devrait automatiquement démarrer. Si ce n’est pas le cas, naviguez le CD-ROM et double-cliquez sur Setup.exe.

4. Choisissez le N3200PRO que vous voulez configurer. Cliquez sur Next (Suivant) pour continuer.

5. Enregistrez-vous avec le compte d’administrateur et le mot de passe. Le compte d’administrateur et le mot de passe par défaut sont « admin ». Cliquez sur Next (Suivant) pour continuer.

7. Changez le mot de passe par défaut de l’administrateur.

Configuration du RAID et installation du microprogramme

Une fois que l’assistant de configuration a fini, vous devriez maintenant vous trouver dans l’interface Web d’administration. Vous devez maint enant initialiser votre système RAID et installer le microprogramme du N3200PRO.
