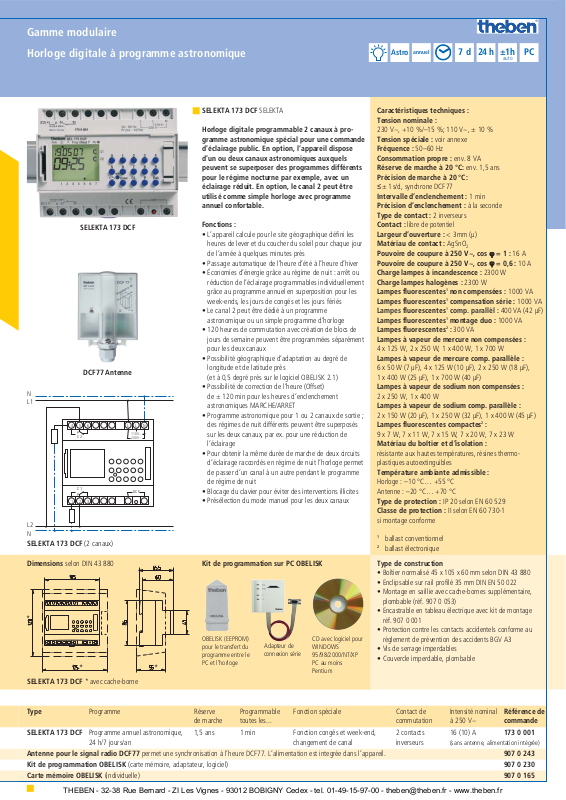

Theben SELEKTA 173 DCF TECHNICAL SHEET

54

Horloge digitale à programme astronomique

Gamme modulaire

SELEKTA 173 DCF SELEKTA

Horloge digitale programmable 2 canaux à pro­gramme astronomique spécial pour une commande
d’éclairage public. En option, l’appareil dispose
d’un ou deux canaux astronomiques auxquels
peuvent se superposer des programmes différents
pour le régime nocturne par exemple, avec un
éclairage réduit. En option, le canal 2 peut être
utilisé comme simple horloge avec programme
annuel confortable.

Fonctions :

• L’appareil calcule pour le site géographique défini les
heures de lever et du coucher du soleil pour chaque jour
de l’année à quelques minutes près

• Passage automatique de l’heure d’été à l’heure d’hiver

• Économies d’énergie grâce au régime de nuit : arrêt ou
réduction de l’éclairage programmables individuellement
grâce au programme annuel en superposition pour les
week-ends, les jours de congés et les jours fériés

• Le canal 2 peut être dédié à un programme
astronomique ou un simple programme d’horloge

• 120 heures de commutation avec création de blocs de
jours de semaine peuvent être programmées séparément
pour les deux canaux

• Possibilité géographique d’adaptation au degré de
longitude et de latitude près
(et à 0,5 degré près sur le logiciel OBELISK 2.1)

• Possibilité de correction de l’heure (Offset)
de ± 120 min pour les heures d’enclenchement
astronomiques MARCHE/ARRET

• Programme astronomique pour 1 ou 2 canaux de sortie ;
des régimes de nuit différents peuvent être superposés
sur les deux canaux, par ex. pour une réduction de
l’éclairage

• Pour obtenir la même durée de marche de deux circuits
d’éclairage raccordés en régime de nuit l’horloge permet
de passer d’un canal à un autre pendant le programme
de régime de nuit

• Blocage du clavier pour éviter des interventions illicites

• Présélection du mode manuel pour les deux canaux

Caractéristiques techniques :
Tension nominale :

230 V~, +10 %/–15 %; 110 V~, ± 10 %

Tension spéciale : voir annexe
Fréquence : 50–60 Hz
Consommation propre : env. 8 VA
Réserve de marche à 20 °C: env. 1,5 ans
Précision de marche à 20 °C:

≤ ± 1s/d, synchrone DCF77

Intervalle d’enclenchement : 1 min
Précision d’enclenchement : à la seconde
Type de contact : 2 inverseurs
Contact : libre de potentiel
Largeur d’ouverture : < 3mm (µ)
Matériau de contact : AgSnO

2

Pouvoire de coupure à 250 V~, cos ϕϕ= 1 : 16 A
Pouvoire de coupure à 250 V~, cos ϕϕ= 0,6 : 10 A
Charge lampes à incandescence : 2300 W
Charge lampes halogènes : 2300 W
Lampes fluorescentes1non compensées : 1000 VA
Lampes fluorescentes1compensation série : 1000 VA

Lampes fluorescentes1comp. parallèl : 400 VA (42 µF)

Lampes fluorescentes1montage duo : 1000 VA
Lampes fluorescentes2: 300 VA
Lampes à vapeur de mercure non compensées :

4 x 125 W, 2 x 250 W, 1 x 400 W, 1 x 700 W

Lampes à vapeur de mercure comp. parallèle :

6 x 50 W (7 µF), 4 x 125 W (10 µF), 2 x 250 W (18 µF),
1 x 400 W (25 µF), 1 x 700 W (40 µF)

Lampes à vapeur de sodium non compensées :

2 x 250 W, 1 x 400 W

Lampes à vapeur de sodium comp. parallèle :

2 x 150 W (20 µF), 1 x 250 W (32 µF), 1 x 400 W (45 µF)

Lampes fluorescentes compactes2:

9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W, 7 x 23 W

Matériau du boîtier et d’isolation :

résistante aux hautes températures, résines thermo­plastiques autoextinguibles

Température ambiante admissible :

Horloge : –10 °C… +55 °C
Antenne : –20 °C… +70 °C

Type de protection : IP 20 selon EN 60 529
Classe de protection : II selon EN 60 730-1

si montage conforme

1

ballast conventionnel

2

ballast électronique

Type de construction

• Boîtier normalisé

45 x 105 x 60 mm

selon DIN 43 880

• Enclipsable sur rail profilé 35 mm

DIN EN 50 022

• Montage en saillie avec cache-bornes supplémentaire,
plombable

(réf. 907 0 053)

• Encastrable en tableau électrique avec kit de montage
réf. 907 0 001

• Protection contre les contacts accidentels conforme au
règlement de prévention des accidents

BGV A3

• Vis de serrage imperdables

• Couvercle imperdable, plombable

*

**

SELEKTA 173 DCF * avec cache-borne

Dimensions selon DIN 43 880

OBELISK (EEPROM)
pour le transfert du
programme entre le
PC et l’horloge

Kit de programmation sur PC OBELISK

Type Programme Réserve Programmable Fonction spéciale Contact de Intensité nominal Référence de

de marche toutes les... commutation à 250 V~ commande

SELEKTA 173 DCF Programme annuel astronomique, 1,5 ans 1 min Fonction congés et week-end, 2 contacts 16 (10) A 173 0 001

24 h/7 jours/an changement de canal inverseurs

(sans antenne, alimentation intégrée)

Carte mémoire OBELISK (individuelle) 907 0 165

Kit de programmation OBELISK (carte mémoire, adaptateur, logiciel) 907 0 230

Antenne pour le signal radio DCF77 permet une synchronisation à l’heure DCF77. L’alimentation est integrée dans l’appareil. 907 0 243

±1h

auto

Astro

PC

jj

24 h7 d

Adapteur de
connexion série

CD avec logiciel pour
WINDOWS
95/98/2000/NT/XP
PC au moins
Pentium

DCF77 Antenne

SELEKTA 173 DCF

230 V~

110 V~

DCF

N
L1

L2
N

1

2

C1

C2

3

L

L

N

456

µ

µ

SELEKTA 173 DCF (2 canaux)

annuel
