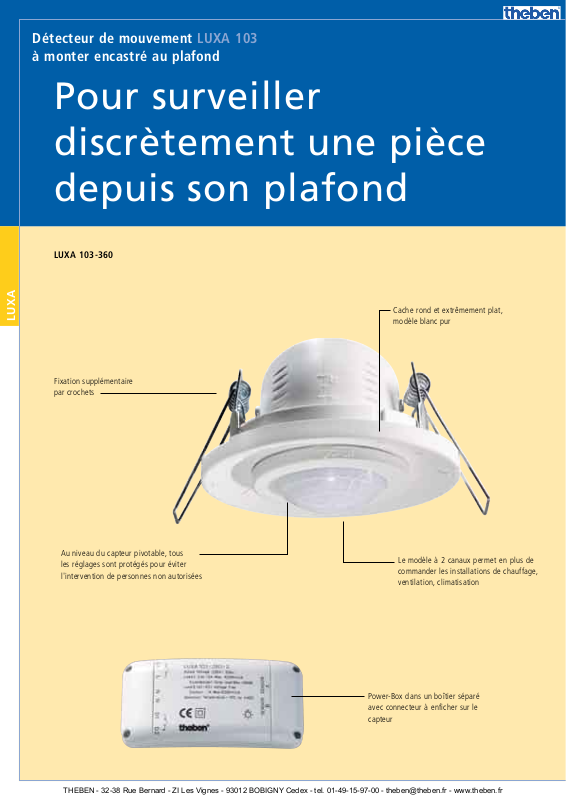

Détecteur de mouvement LUXA 103
THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@theben.fr - www.theben.fr
à monter encastré au plafond
Pour surveiller
discrètement une pièce
depuis son plafond
LUXA 103-360
LUXA
Fixation supplémentaire
par crochets
Au niveau du capteur pivotable, tous
les réglages sont protégés pour éviter
l'intervention de personnes non autorisées
Cache rond et extrêmement plat,
modèle blanc pur
Le modèle à 2 canaux permet en plus de
commander les installations de chauffage,
ventilation, climatisation
Power-Box dans un boîtier séparé
avec connecteur à enficher sur le
capteur
20
Le détecteur LUXA 103-360/2 ne se limite pas à commander l'éclaira-
THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@theben.fr - www.theben.fr
ge lorsqu'il fait sombre. Il commande également la climatisation en
cas d'absence, se charge de réguler la température ambiante et
d'économiser l'énergie en votre absence et le week-end.
Les détecteurs de mouvement LUXA 103-360 conviennent parfaitement
à la commande de l'éclairage automatique de surfaces importantes,
à des fins de surveillance intérieure.
LUXA
LUXA 103-360 à un canal. Le réglage
s'effectue sous le cache du capteur grâce à
3 potentiomètres dédiés à la luminosité (Lux),
à la durée d'éclairage (Time) et à la largeur
de détection (Meter).
LUXA 103-360/2 à deux canaux. Le réglage
s'effectue sous le cache du capteur grâce
à 4 potentiomètres dédiés au seuil de luminosité (Lux), à la durée d'éclairage (Time)
et à la largeur de détection (Meter).
La Power-Box avec bloc d'alimentation et
1 relais est branchée à l'aide d'un câble de
raccordement sur le capteur, avec un connecteur verrouillable.
La Power-Box à 2 canaux avec bloc d'alimentation et 2 relais est branchée à l'aide
d'un câble de raccordement (30 cm) sur le
capteur, avec un connecteur verrouillable.
Le deuxième canal ne réagit qu'à la présence,
indépendamment de la luminosité.
La fixation du capteur au plafond est sécurisée par 2 bornes à ressort. Diamètre de
perçage : 65 à 68 mm, épaisseur de paroi
jusqu'à 25 mm.
Une Power-Box séparée dotée d'un connecteur à enficher sur le capteur permet de procéder au montage dès l'étape du gros œuvre
ou plus tard, en l'enfonçant dans la découpe
au plafond (Ø = 65 mm).
21
2 m
3,5 m
360°
Détecteur de mouvement LUXA 103
à monter encastré au plafond
LUXA 103-360
LUXA 103-360/2
LUXA
Détecteur de mouvement LUXA 103-360
• Petit détecteur de mouvement passif-infrarouge très
discret à encastrer au plafond
• Commande d'éclairage automatique en fonction
de la présence et de la luminosité
• Zone de détection importante d'un diamètre
max. de 7 m lors d'un montage à 2,5 m de haut
• Tête de capteur orientable à la verticale de 45°
par incréments de 15° vers le bas, ce qui permet
d'ajuster la zone de détection et d'éviter ainsi les
activations inutiles
• Mesure de lumière mixte idéale pour commander des
lampes fluorescentes, à incandescence et à halogène
• Possibilité de mise en service immédiate grâce aux
préréglages en usine
• Commande d'éclairage avec seuil de luminosité
et temporisation au déclenchement réglables
• Réduction possible de la sensibilité en limitant
la zone de détection
• Découpe au plafond de 65 à 68 mm de diamètre
• Appareil à encastrer dans des plafonds suspendus
(indice de protection IP 40)
• Fixation simple grâce à 2 crochets
• Système constitué d'une Power-Box et d'un capteur
avec câble de raccordement enfichable
• Retrait aisé du capteur lors de travaux de peinture
et remise en place simple à la fin des travaux
• Réglage intempestif impossible grâce à la protection
des éléments de réglage par le cache
• Bornes à vis et bornier de belles dimensions pour
un montage rapide
• Possibilité de sélectionner en plus la fonction
Impulsions pour combiner, par exemple, des minuteries d'escaliers (ELPA), la gestion technique de
bâtiments ou des commandes API
Détecteur de mouvement LUXA 103-360/2
• Fonctions identiques, mais modèle à 2 canaux
• Deuxième relais dédié à la commande CVC,
en fonction de la présence, libre de potentiel
• Commande CVC avec temporisation au
déclenchement réglable
Schémas de raccordement :
22
Zone de détection LUXA 103-360 :
hauteur de montage de 2,5 m
L
N
Netzanschluss
L
Sensor
L
N
N
Last
L1
N
L
g
N
Betriebsspannung Relais
Netzanschluss
L2
L3
Lüfter
M
Heizer
A1
A2
L
N
D1
D2
N
Sensor
LUXA 103-360 avec commutateur manuel en option
LUXA 103-360/2 avec commutateurs manuels en option et
commande de chauffage ou de ventilation selon la saison
Zone transversale par rapport au détecteur
Zone frontale par rapport au détecteur
THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@theben.fr - www.theben.fr
123
58
37
123
58
Ø 80
53
15
37
60
Caractéristiques techniques : LUXA 103-360 LUXA 103-360/2
HKL3AHKL
10A
IP 41 IP 55 IP 40
2300 W 1000 W2000 W
HKL3AHKL
10A
IP 41 IP 55 IP 40
110° 200° 220°180° 15 0°
2300 W 1000 W2000 W
2,5 m
2,5 m
1,2- 2 m
12 m
16A-8AX
230V~
10A-3AX
230V~
1000 W
25-400 W
HKL
10A
IP 41 IP 55 IP 40
2300 W 1000 W2000 W
Ø 32 m
2,5 m
Ø 7m
2,5 m
12 m
HKL3AHKL
10A
IP 41 IP 55 IP 40
8A-8AX
230V~
16A-8AX
230V~
10A-3AX
230V~
110° 200° 220°180° 15 0°
2300 W 1000 W2000 W
Ø 32 m
2,5 m
Ø 7m
2,5 m
Ø 8m
1,2- 2 m
12 m
Tr iac
2A 230V
THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@theben.fr - www.theben.fr
Tension de service 230 V~ +10 % / -15 % 230 V~ +10 % / -15 %
Fréquence 50 à 60 Hz 50 à 60 Hz
Plage de luminosité 10 à 2 000 Lux 10 à 2 000 Lux
Consommation propre 8 VA typ. 12 VA typ.
Canaux 1 2
Contact contact à fermeture (µ) contact à fermeture (µ)
Puissance de commutation (cos = 1 charge ohmique) 10 A 10 A
Puissance de commutation (cos = 0,3 tube fluorescent) 3 AX 3 AX
Charge de lampe à incandescence 1 000 W 1 000 W
Charge de lampe halogène 1 000 W 1 000 W
Tubes fluo. ballast à faibles pertes (compensés) 400 VA (42 µF) 400 VA (42 µF)
Contact Présence, libre de potentiel (CVC, D1-D2) 5 A (cos = 1), 250 Vca ou 24 Vcc
Zone de détection, hauteur de montage de 2,5 m 360° circulaire 360° circulaire
Personnes en déplacement env. Ø = 4 à 7 m (réglable en continu) env. Ø = 4 à 7 m (réglable en continu)
Hauteur de montage 2,0 à 3,0 m 2,0 à 3,0 m
Plage de réglage de la luminosité (Lux) 10 à 2 000 (réglable en continu) 10 à 2 000 (réglable en continu)
Durée d'enclenchement du canal Éclairage Impulsion (1 s)/TEST (2 s)/5 s à 20 min Impulsion (1 s)/TEST (2 s)/5 s à 20 min
Durée d'enclenchement du canal Présence (CVC) 10 s/15 min/30 min/60 min (réglable en continu)
Degré de protection selon la norme EN 60529 capteur IP 40, partie puissance IP 20 capteur IP 40, partie puissance IP 20
Classe de protection selon la norme EN 60669-2-1 II, en cas de montage conforme II, en cas de montage conforme
Plage de température de service 0 ºC à + 45 ºC 0 ºC à + 45 ºC
Type de montage encastré au plafond encastré au plafond
LUXA
N° de référence de l'appareil 103 0 010 103 0 011
Plans d'encombrement (mm) :
