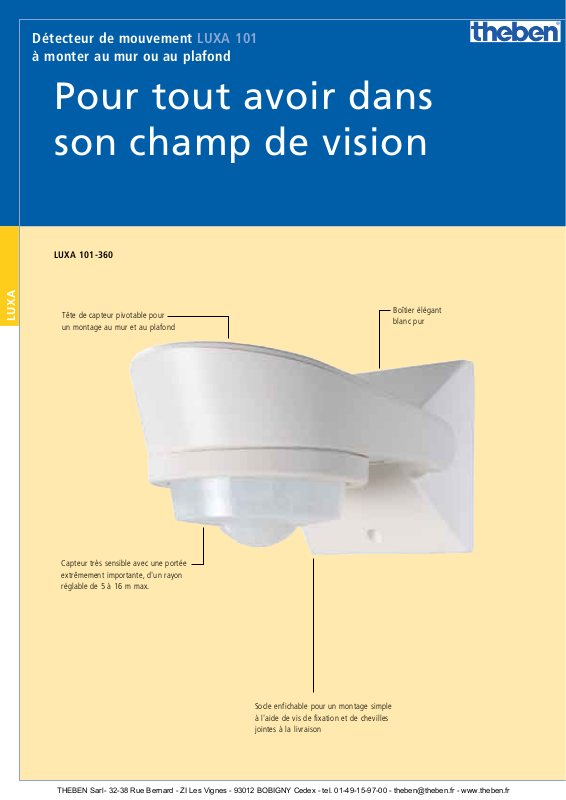

Page 1
Détecteur de mouvement LUXA 101
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - [email protected] - www.theben.fr
à monter au mur ou au plafond
Pour tout avoir dans
son champ de vision
LUXA 101-360
LUXA

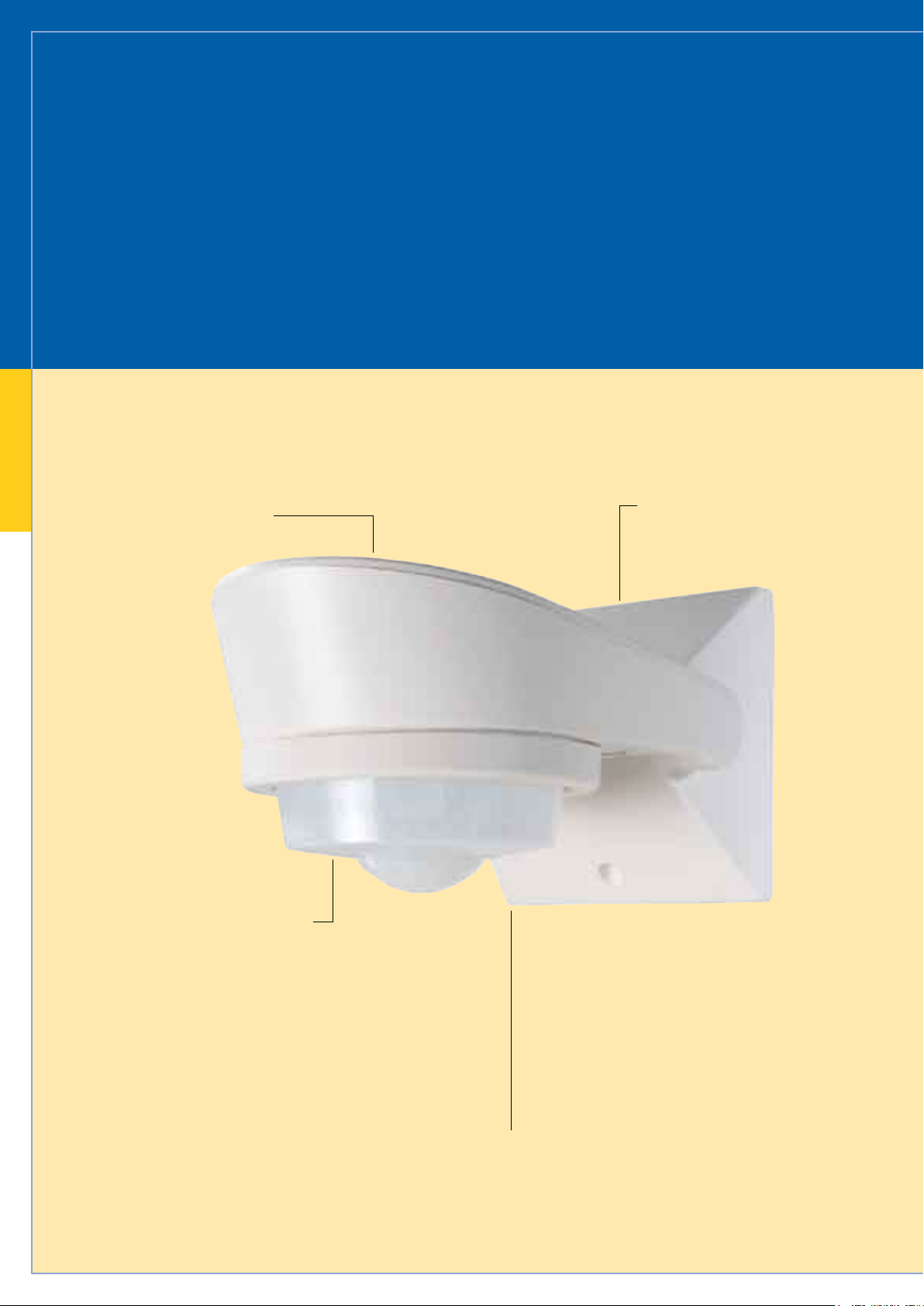

Tête de capteur pivotable pour
un montage au mur et au plafond
Capteur très sensible avec une portée
extrêmement importante, d'un rayon
réglable de 5 à 16 m max.
Boîtier élégant
blanc pur
Socle enfichable pour un montage simple
à l'aide de vis de fixation et de chevilles
jointes à la livraison
12
Page 2

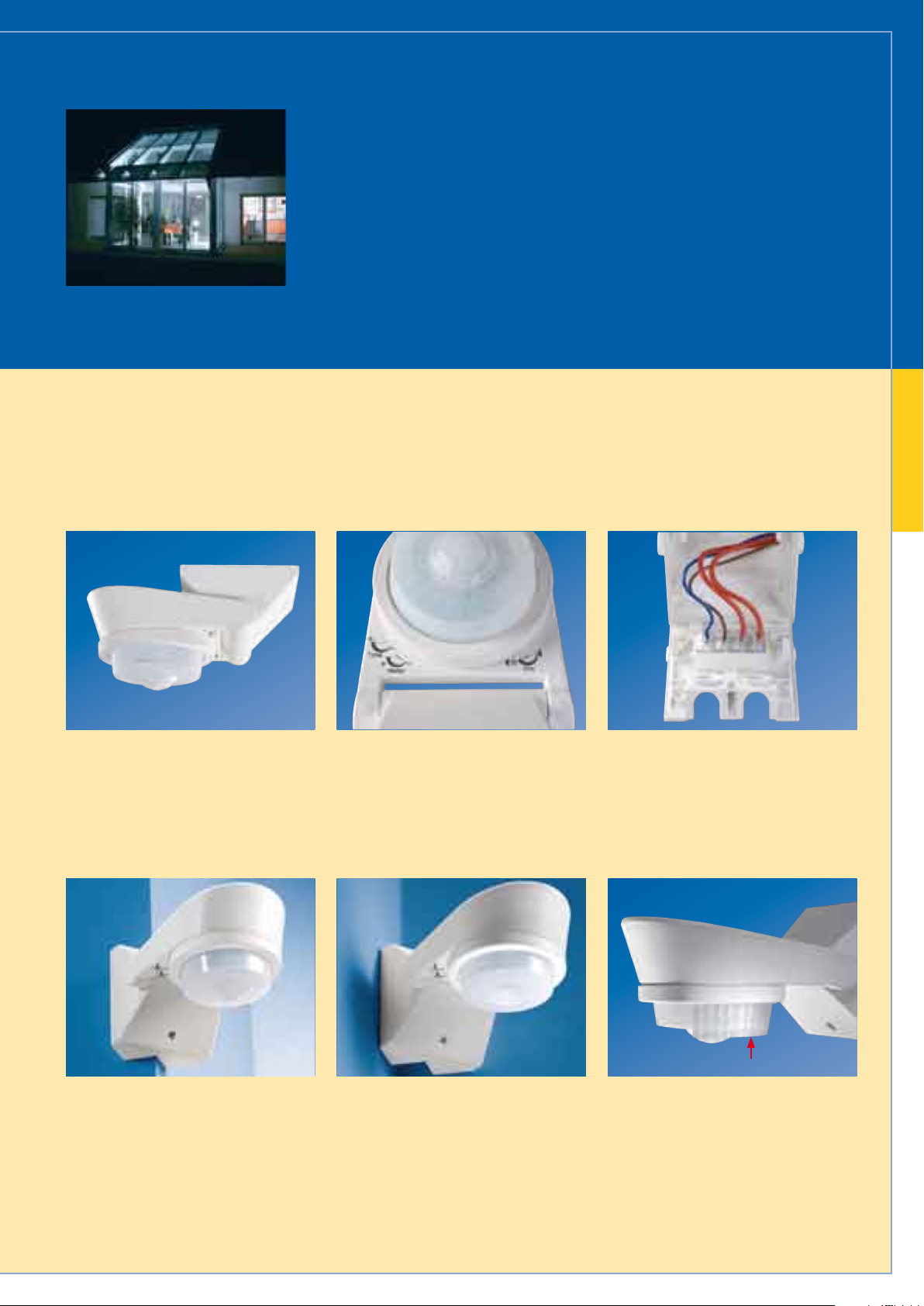

Pour que toute la maison soit sûre, ses 4 façades doivent absolument
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - [email protected] - www.theben.fr
être mises sous surveillance. Aucun problème ! Il suffit de placer
2 détecteurs de mouvement de type LUXA 101-360 dans les angles
de la maison pour surveiller chaque porte et chaque fenêtre. Grâce
aux équerres de montage en angle, le positionnement des détecteurs
aux angles de la maison devient un jeu d'enfant.
Les détecteurs de mouvement LUXA 101-360 conviennent parfaitement à la
commande de l'éclairage automatique de surfaces importantes, aussi bien à
l'intérieur qu'à l'extérieur, à des fins de surveillance. Deux appareils suffisent
à surveiller des bâtiments d'une surface au sol maximale de 16 x 16 m.
Grâce à son pied pivotable, le détecteur
LUXA 101-360 est également adapté au
montage au plafond dans des pièces de
grandes dimensions (22 x 22 m max.).
Le réglage s'effectue sous le capteur grâce
à 3 potentiomètres dédiés au seuil de luminosité (Lux), à la durée d'éclairage (Time)
et à la largeur de détection (Meter).
Grâce à ses bornes, le socle enfichable
intégré permet un raccordement rapide et
sécurisé. Introduction des câbles avec passefils en caoutchouc par le dessous ou l'arrière
de l'appareil.
LUXA
Grâce au montage en angle, un seul appareil
permet de surveiller 2 façades. La surveillance
d'un bâtiment est donc tout à fait abordable,
car 2 appareils suffisent généralement
à surveiller tout l'extérieur.
Un adaptateur d'angle en option permet de
surveiller, par exemple, les salons de jardin
situés à l'extérieur.
La zone de détection peut être restreinte
par des segments enfichables, afin d'éviter
les activations inutiles.
Page 3
Détecteur de mouvement LUXA 101
à monter au mur ou au plafond
LUXA 101-360
LUXA
Détecteur de mouvement LUXA 101-360
• Détecteur de mouvement passif-infrarouge pour
montage au mur et au plafond
• Montage en angle à l'intérieur et à l'extérieur avec
les équerres de montage en angle en option
• Commande d'éclairage automatique en fonction
de la présence et de la luminosité
• Zone de détection importante d'un diamètre
max. de 32 m
• Tête de capteur orientable à la verticale de 90° vers
le haut ou de 70° vers le bas, garantissant ainsi un
montage universel
• Protection antie angle-mort à grande sensibilité complémentaire pour la détection d'une zone de 360°,
avec un diamètre de 5 m lors d'un montage à 2,5 m
de haut
• Possibilité de limitation de la zone de détection grâce
à des segments fournis. Les activations inutiles sont
ainsi évitées
• Mesure de lumière mixte idéale pour commander des
lampes fluorescentes, à incandescence et à halogène
• Sortie de commutation Éclairage (relais 230 V~), libre
de potentiel
• Possibilité de mise en service immédiate grâce aux
préréglages en usine
• Commande d'éclairage avec seuil de luminosité
et temporisation au déclenchement réglables
• Bornes sans vis pour accélérer le montage
• Montage d'une seule main du socle enfichable avec
des vis imperdables
• Réduction possible de la sensibilité en limitant la zone
de détection

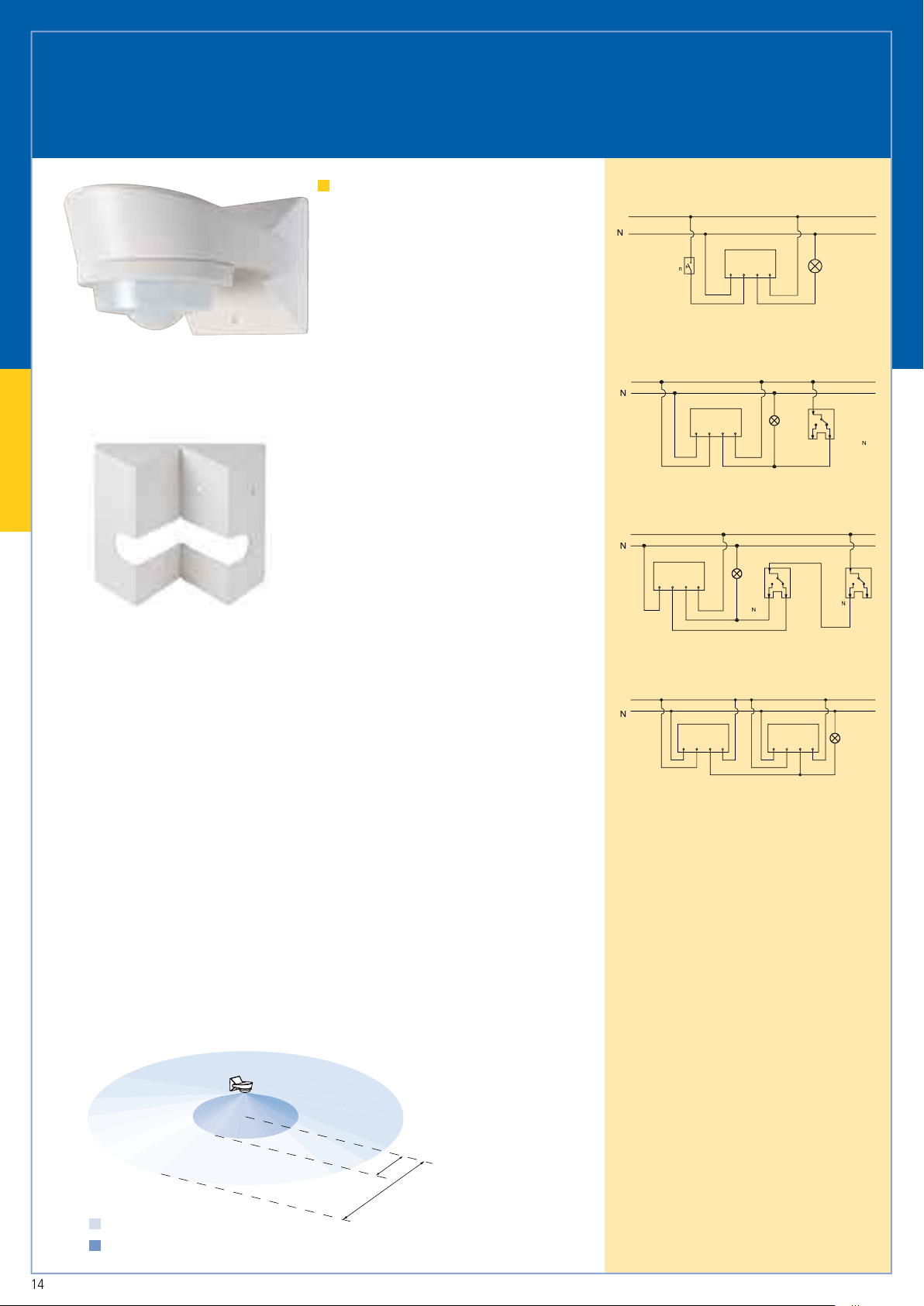

Schémas de raccordement :
14
Équerre de montage en angle LUXA
L
LUXA101-360
Las
t
Bewegungsmelder
Bewegungsmelder
LUXA
101-360
N
L
Las
t
anuel
Auto
Bewegungsmelde
LUXA
101-360
NLD1D2
AU
S
Las
t
anuel
Auto
Bewegungsmelder
LUXA
101-360
L
Last
Bewegungsmelder
LUXA
101-36
0
NLD1D2
Zone de détection LUXA 101-360 :
hauteur de montage de 2,5 m
Zone transversale par rapport au détecteur
Zone frontale par rapport au détecteur
LUXA 101-360 avec commutateur manuel en option
LUXA 101-360 avec inverseur en option
LUXA 101-360 avec deux inverseurs en option
2 détecteurs LUXA 101-360 commandent une charge
5 m
16 m
360°
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - [email protected] - www.theben.fr
Page 4
80
144.3
65.7
80
80
27
92.4
80
80
27

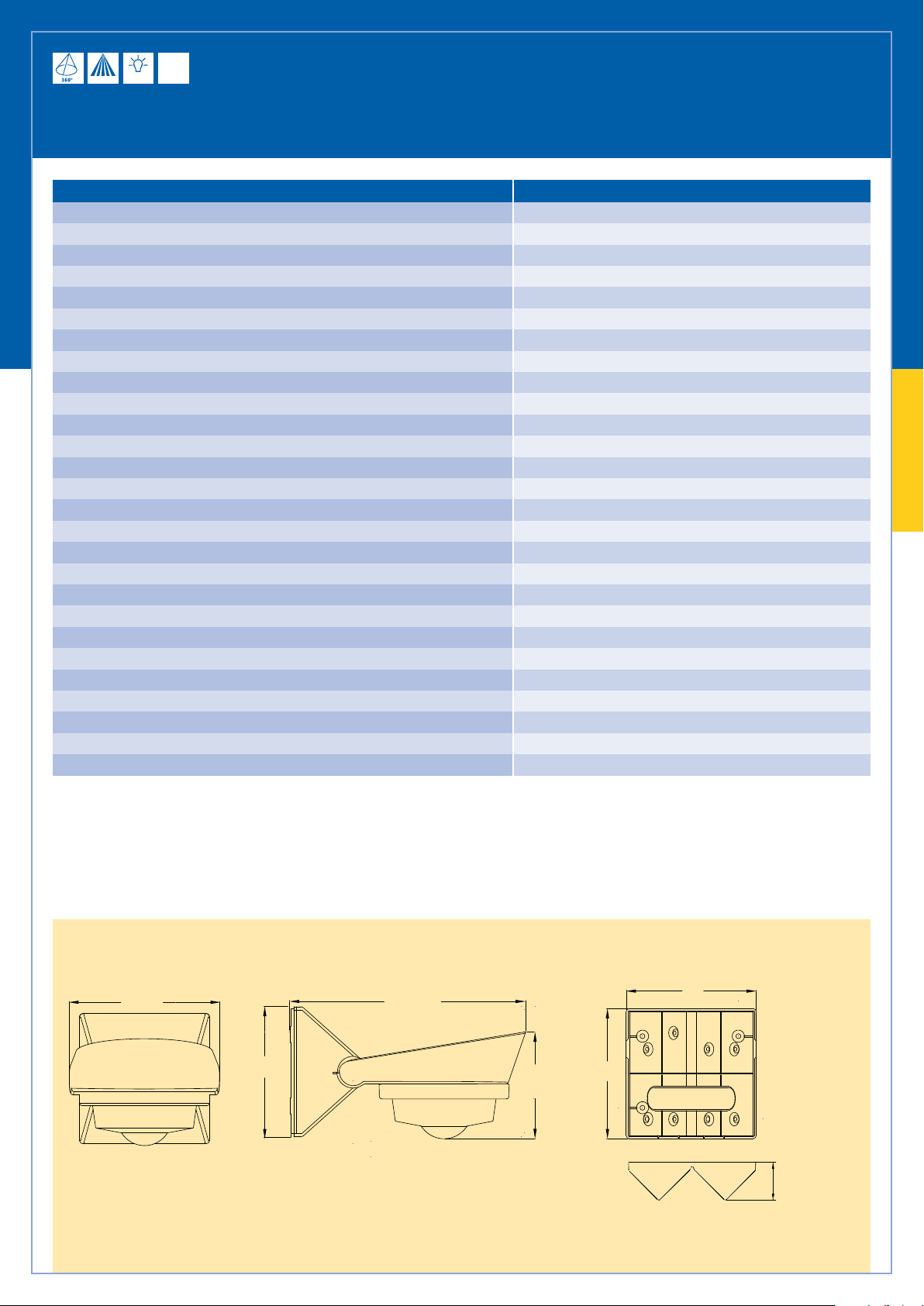

Caractéristiques techniques : LUXA 101-360
HKL3AHKL
10A
IP 41 IP 55 IP 40
2300 W 10 00 W2000 W
Ø 32 m
2,5 m
16A-8AX
230V~
10A-3AX
230V~
1000 W
25-400 W
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - [email protected] - www.theben.fr
Tension de service 230 V~ +10 % / -15 %
Fréquence 50 à 60 Hz
Plage de luminosité 5 à 1 000 Lux (réglable en continu)
Consommation propre 8 VA typ.
Canaux 1
Contact contact à fermeture (µ)
Puissance de commutation (cos = 1 charge ohmique) 10 A
Puissance de commutation (cos = 0,6 charge de moteur) 6 A
Puissance de commutation (cos = 0,3 tube fluorescent) 3 AX
Charge de lampe à incandescence 1 000 W
Charge de lampe halogène 1 000 W
Tubes fluo. ballast à faibles pertes (non compensés) 900 VA
Tubes fluo. ballast à faibles pertes (compensés en série) 900 VA
Tubes fluo. ballast à faibles pertes (compensés en parallèle) 200 VA (18 µF)
Tubes fluo. ballast à faibles pertes (couplage en duo) 400 VA
Tubes fluorescents – RPE 400 VA
Couverture angulaire 360°
Zone de détection, hauteur de montage de 2,5 m Ø = 6 à 32 m max. (réglable en continu)
Durée d'enclenchement 5 s à 12 min (réglable en continu)
Degré de protection selon la norme EN 60529 IP 55
Classe de protection II, en cas de montage conforme
Plage de température de service -15 ºC à + 45 ºC
Type de montage montage au mur et au plafond, angle intérieur et extérieur
LUXA
N° de référence de l'appareil 101 0 460
Accessoire :
Équerre de montage en angle (blanc pur) 907 0 626
Plans d'encombrement (mm) :
LUXA 101-360 Équerre de montage en angle LUXA
