Page 1
LUNA
Lux
2000
2
1
2
3
MENU
OK
1
LUNA 120 top2
061218
24
2,5mm
2
0,5mm-
2
230-240V~
220-240V~
50-60Hz
16A-10AX
2600 W
250V~
8mm
R10a Ò30T
LUNA 120 top2
120 0 100
120 0 200
Notice de montage
et d'utilisation
Interrupteur crépusculaire
309 272 01
F
D
E NLP PL
GB
F I

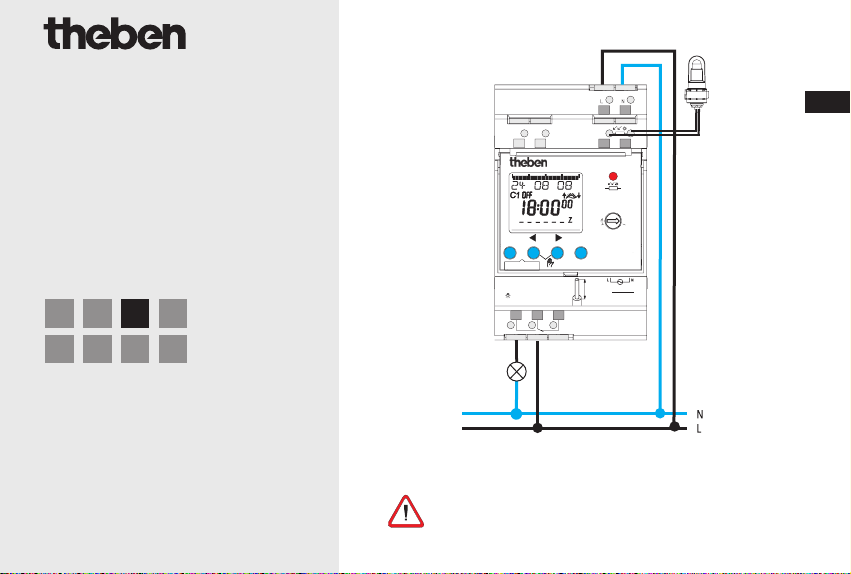

LUNA 120 top2
Raccordement correct nécessaire pour un fonctionnement correct de la
commutation à passage par zéro (voir schéma de raccordement) !
Page 2
Table des matières
Consignes de sécurité fondamentales 3
Écran et touches/Principe d'utilisation 4
Aperçu Menu 5
Raccordement/Montage 6
Raccordement/Montage du capteur de luminosité 7
Première mise en service 8
Réglage des valeurs de luminosité 9
Entrée de menu LUMIERE
Réglage de la temporisation 10
Entrée de menu PROGRAMME
Programmer les heures de commutation 11
Entrée de menu MANUEL
Commutation manuelle et permanente 12
Entrée de menu OPTIONS
Saisie du code PIN 13
Carte mémoire OBELISK top2 13
Caractéristiques techniques 14
Adresse du service après-vente/Hotline 14
2
Page 3
Consignes fondamentales
AVERTISSEMENT
Danger de mort, risque d'électrocution et d'incendie !
Le montage doit être effectué exclusivement par un électricien spécialisé !
• L’appareil est prévu pour le montage sur rail DIN (selon EN 50022).
• La réserve de marche (10 ans) diminue lorsque la carte mémoire est branchée
(en fonctionnement sur piles).
• Carte mémoire OBELISK top2 : Éviter toute charge mécanique ou encrassement en cas
de stockage/Transport vermeiden (disponible en option).
Utilisation conforme à l’usage prévu
• L'interrupteur crépusculaire est utilisé pour les installations d'éclairage (de rue), les escaliers
extérieurs, les vitrines, les sorties entre autres.
• L'utilisation se limite aux locaux fermés et secs (appareil) ; le capteur est monté en extérieur.
Élimination
Procéder à l'élimination de l'appareil selon les directives de protection de l'environnement.
F
3
Page 4

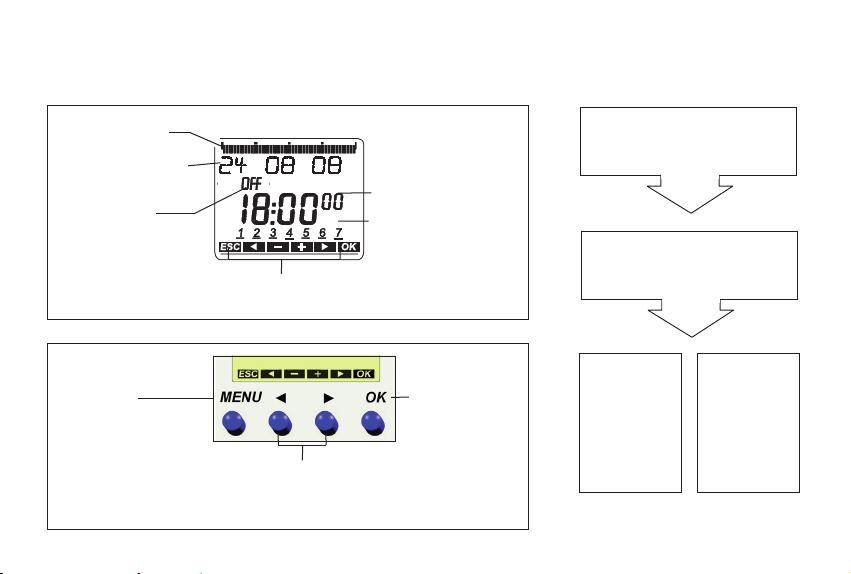

Écran et touches Principe de fonctionnement
061218
24
Heures de
commutation ON
Affichage de la date
État du canal
ON = Marche
OFF = ARRET
MENU
– Activer l'affichage
– Ouvrir le menu
– Annuler le menu
– ESC
(Quitter le menu)
4
Affichage de l’heure
Jours de la semaine
de 1 à 7
Affichage des touches actives
avec les différentes fonctions
Les options possibles
s'affichent
OK
– Enregistrer
la sélection
– Confirmer
la sélection
1. Lire des lignes de texte
Texte ou un symbole clignotant
représente une question
2. Prendre une décision
OUI
Confirmation
OK
appuyer
NON
Modifier/
Changer
appuyer
Page 5
Aperçu du menu
MENU
19 10 08
OFF
9:40
ESCALIER
46
TEMPORI-
SATION
TEMPORISATION
ARRÊT
FIN
PROGRAMME
LIBRE 56
NOUVEAU
VERIFIER
MODIFIER
EFFACER
DAT/HEURE OPTIONS
HEURE
FIXE
ETE--HIV
SEMAINE
FIN
FORMAT
DATE
FORMATDATE
FIN
MANUEL
PERMANENT
ON
PERMANENT
OFF
MANUEL ON
TEMPORIS
VACANCES
COMPT. HEUR-
FIN
ACTI
RETRO-
ECLAIRAGE
LANGUE
PIN
REGLAGE
F
FIN
D'USINE
INFO
FIN
5
Page 6
Raccordement/Montage
AVERTISSEMENT
Danger de mort, risque d'électrocution !
Le montage doit être effectué exclusivement
par un électricien spécialisé !
Couper la tension !
Recouvrir ou protéger les parties sous tension
situées à proximité.
Protéger contre toute remise en marche !
Vérifier l'absence de tension !
Mettre à la terre et court-circuiter !
Raccordement du câble
Dénuder le câble sur 8 mm (max. 9).
Insérer le câble à 45° dans la borne enfichable
ouverte (2 câbles possibles par position de borne).
Pour ouvrir la borne enfichable à ressort, pousser le tournevis vers le bas.
6
Borne enfichable
à ressort
Contact à
ouverture
de la borne
enfichable
à ressort
Point de
contrôle
Câble 45°
Page 7
Raccordement/Montage du capteur de luminosité
Respecter la longueur du câble de raccordement :
max. 100 m 2 x 1,5 mm
2
, max. 50 m 2 x 0,75 mm
2
Eviter de poser le câble de capteur parallèlement aux
câbles.
Capteur de luminosité pour montage mural : 0,5–2,5 mm
2
,
sur 10 mm isoler le câble (max. 11 mm).
50 m
907 0 011 907 0 416 Capteur de luminosité à encastrer
F
Capteur de luminosité
pour montage mural
7
Page 8
Première mise en service
Réglage de la langue, la date, l'heure
et la règle heure d'été/hiver
Appuyer sur une touche quelconque
et suivre les instructions affichées
à l'écran (voir Figure).
8
FORMAT
DATE
ANNEE
CONSERVER LE
PROGRAMME
MOIS
SEMAINE
FORMAT HEURE
HEURE
MINUTE
FRANCAIS
ETE/HIV
EUROPE
ou
ETE/HIV
GB/ IRL/P
ETE/HIV
FIN/GR/TR
ETE/HIV CDN
ETE/HIV
USAO7
ETE/HIV IRAN
REGLE LIBRE
ok
ETE/HIV
ETE/HIV
DATE FIXE
SANS
ETE/HIV
28 02 08
ON
9:40
46
Page 9
Réglage des valeurs de luminosité
Lux
2000
2
MENU
OK
1
LUNA 120 top2
061218
24
L'interrupteur crépusculaire à capteur de luminosité externe est utilisé pour commander les installations d'éclairage
de rues, de cages d'escalier et d'entrées entre autres.
Régler la plage souhaitée de 2–2000 lx avec un
tournevis sur le potentiomètre. (voir figure).
La DEL rouge s'allume lorsque la valeur de luminosité
dépasse la luminosité ambiante.
Valeur de luminosité
Lumière du jour (clair) 80 000 lx
Bureaux 500 lx
Couloirs et cages d'escalier 100-150 lx
Éclairage de rue 15 lx
Pleine lune env. 0,3 lx
F
Potentiomètre pour le réglage
de la luminosité: 2-2000 lx
DEL rouge pour l'affichage non tempo-
risé de l'état de commutation
9
Page 10
Réglage de la
temporisation
La temporisation à l'enclenchement/au
déclenchement de 1 min. est prédéfinie
pour
éviter les commutations accidentelles
notamment dues aux éclairs ou aux phares
des voitures.
Pendant que la temporisation s'écoule, l'état
du canal ON/OFF clignote.
Appuyer sur MENU (voir figure).
10
ESCALIER
PORISATION
TEM-
MINUTE
SECONDE
ou
TEMPORISATION ARRÊT
MINUTE
SECONDE
Page 11
Programmer les heures
de commutation
(p. ex. extinction de nuit en fin
de semaine 23:00 – 05:00 Uhr)
Appuyer sur MENU (voir figure).
Vous disposez de 56 emplacements
de mémoire libres.
ok
PROGRAMME
même heure de commutation
pour plusieurs jours = bloc
NOUVEAU
VERIFIER
MODIFIER
EFFACER
MEMORISER
ok
FIN
AJOUTER MAR
EXTINCTION
HEURE
MINUTE
LUNDI
COPIER
DUREE
JUSQ.
Heure de
commutation
pour un jour
MEMORISER
F
11
Page 12
Commutation manuelle
ok
et permanente
La commutation manuelle et permanente peut
être réglée dans le menu MANUEL ou (dans
l'affichage automatique) par une combinaison
de touches (voir figure).
Canal
C1
Activer la commutation manuelle
Appuyer brièvement sur les deux touches
en même temps.
Activer la commutation permanente
Appuyer 2 secondes sur les deux touches
en même temps.
Désactiver la commutation manuelle/
permanente
Appuyer sur les deux touches en même temps.
12
Commutation manuelle
Inversion de l'état du canal jusqu'à la prochaine commutation automatique ou programmée.
Commutation permanente
Tant qu'une commutation permanente (marche
ou arrêt) est activée, les heures de commutation programmées ne sont pas appliquées.
Page 13
Saisie du code PIN
Le code PIN est réglé dans le menu
OPTIONS (voir figure).
En cas d'oubli du code PIN, contacter
le service après-vente de Theben.
OPTIONS
ok
COMPT. HEUR-
ACTI
RETRO-
ECLAIRAGE
LANGUE
PIN
REGLAGE
D'USINE
INFO
ok
SANS PIN
AVEC PIN
ok
ok
PIN ACTUEL
NOUV PIN
00 00
Carte mémoire OBELISK top2
(disponible en option)
Utiliser la carte mémoire
Insérer la carte mémoire dans l'horloge.
Lire les données
exporter dans l'horloge programmable ou
démarrer le programme Obelisk.
Retirer la carte mémoire OBELISK top2
(n° 907 0 404) après la programmation etc.
et la stocker dans le couvercle
mémorisées, les importer/
.
F
13
Page 14
Caractéristiques techniques
Tension nominale : 220–240 V~, +10 %/-15 %
Fréquence : 50–60 Hz
Plage de luminosité : 2–2 000 lx
Temporisation à l’enclenchement/au déclenchement : 0–59 min
Consommation propre : valeur typ. 3 VA
Sortie de commutation : indépendant des phases
(commutation au passage par
zéro)
Contact: inverseur
Matériau des contacts : AgSnO
Pouvoir de coupure : 16 A/250 V~ cos ϕ = 1
Puissance de commutation min. : 10 mA/230 V CA
100 mA/12 V CA/CC
Charge de lampe à incandescence : 2600 W
Charge de lampe halogène : 2600 W
Tubes fluorescents (ballast à faible pertes) :
non compensés : 2300 VA
compensés en série : 2300 VA
compensés en parallèle : 800 VA (80µF)
couplage en duo : 2300 VA
Tubes fluorescents (ballast électronique) :
650 VA
Lampes à vapeur de mercure et de sodium :
compensés en parallèle : 800 VA (80µF)
2
10 A/250 V~ cos ϕ = 0,6
Tubes fluorescents : 10 AX
Tubes fluorescents compacts (EVG) :
22x7 W, 18x11 W, 16x15 W,
16x20 W, 14x23 W
Température ambiante admise :
de –30 °C à +55 °C (appareil)
–40 °C ... +70 °C (capteur)
Classe de protection : II (capteur de luminosité III) à
Type de protection : IP 20, IP 55 (capteur de lumino-
en cas de montage conforme
sité pour montage mural),
IP 65 (capteur de luminosité
d'encastrement) selon EN 60529
Adresse du service
après-vente/Hotline
Adresse du service après-vente
Theben AG
Hohenbergstr. 32
72401 Haigerloch
ALLEMAGNE
Tél. +49 (0) 74 74/6 92-0
Fax +49 (0) 74 74/6 92-150
Hotline
Tél. +49 (0) 74 74/6 92-369
Fax +49 (0) 74 74/6 92-207
hotline@theben.de
Adresses, numéros de téléphone, etc. sur
www.theben.de
