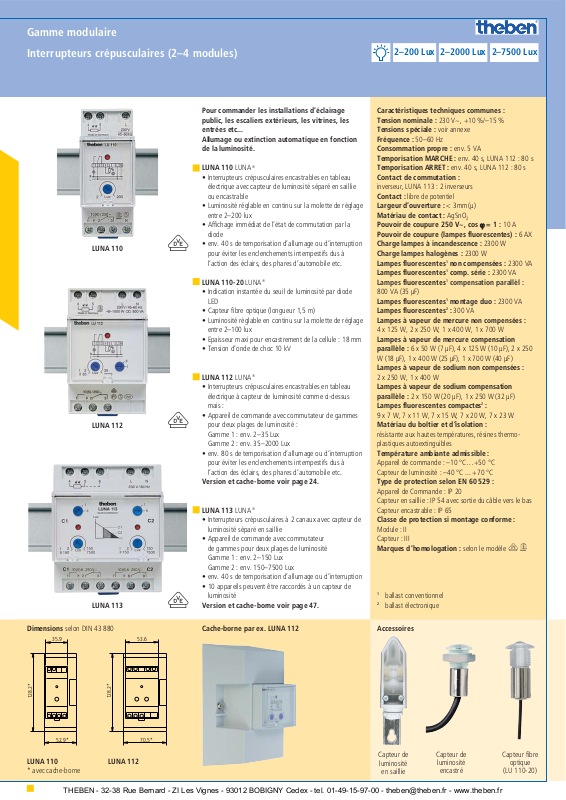

Theben LUNA 113, LUNA 112, LUNA 110 DATASHEET

Interrupteurs crépusculaires (2–4 modules)

Gamme modulaire

48

Pour commander les installations d’éclairage
public, les escaliers extérieurs, les vitrines, les
entrées etc...
Allumage ou extinction automatique en fonction
de la luminosité.

LUNA 110 LUNA

®

• Interrupteurs crépusculaires encastrables en tableau

électrique avec capteur de luminosité séparé en saillie
ou encastrable

• Luminosité réglable en continu sur la molette de réglage

entre 2–200 lux

• Affichage immédiat de l’état de commutation par la

diode

• env. 40 s de temporisation d’allumage ou d’interruption

pour éviter les enclenchements intempestifs dus à
l’action des éclairs, des phares d’automobile etc.

LUNA 110-20 LUNA

®

• Indication instantée du seuil de luminosité par diode

LED

• Capteur fibre optique (longueur 1,5 m)

• Luminosité réglable en continu sur la molette de réglage

entre 2–100 lux

• Epaisseur maxi pour encastrement de la cellule : 18 mm

• Tension d’onde de choc 10 kV

LUNA 112 LUNA

®

• Interrupteurs crépusculaires encastrables en tableau

électrique à capteur de luminosité comme ci-dessus
mais :

• Appareil de commande avec commutateur de gammes

pour deux plages de luminosité :
Gamme 1 : env. 2–35 Lux
Gamme 2 : env. 35–2000 Lux

• env. 80 s de temporisation d’allumage ou d’interruption

pour éviter les enclenchements intempestifs dus à
l’action des éclairs, des phares d’automobile etc.

Version et cache-borne voir page 24.

LUNA 113 LUNA

®

• Interrupteurs crépusculaires à 2 canaux avec capteur de

luminosité séparé en saillie

• Appareil de commande avec commutateur

de gammes pour deux plages de luminosité
Gamme 1 : env. 2–150 Lux
Gamme 2 : env. 150–7500 Lux

• env. 40 s de temporisation d’allumage ou d’interruption

• 10 appareils peuvent être raccordés à un capteur de

luminosité

Version et cache-borne voir page 47.

Caractéristiques techniques communes :
Tension nominale : 230 V~, +10 %/–15 %
Tensions spéciale : voir annexe
Fréquence : 50–60 Hz
Consommation propre : env. 5 VA
Temporisation MARCHE : env. 40 s, LUNA 112 : 80 s
Temporisation ARRET : env. 40 s, LUNA 112 : 80 s
Contact de commutation :

inverseur, LUNA 113 : 2 inverseurs

Contact : libre de potentiel
Largeur d’ouverture : < 3mm(µ)
Matériau de contact : AgSnO

2

Pouvoir de coupure 250 V~, cos ϕϕ= 1 : 10 A
Pouvoir de coupure (lampes fluorescentes) : 6 AX
Charge lampes à incandescence : 2300 W
Charge lampes halogènes : 2300 W
Lampes fluorescentes1non compensées : 2300 VA
Lampes fluorescentes1comp. série : 2300 VA

Lampes fluorescentes1compensation parallèl :

800 VA (35 µF)

Lampes fluorescentes1montage duo : 2300 VA
Lampes fluorescentes2: 300 VA
Lampes à vapeur de mercure non compensées :

4 x 125 W, 2 x 250 W, 1 x 400 W, 1 x 700 W

Lampes à vapeur de mercure compensation
parallèle : 6 x 50 W (7 µF), 4 x 125 W (10 µF), 2 x 250

W (18 µF), 1 x 400 W (25 µF), 1 x 700 W (40 µF)

Lampes à vapeur de sodium non compensées :

2 x 250 W, 1 x 400 W

Lampes à vapeur de sodium compensation
parallèle : 2 x 150 W (20 µF), 1 x 250 W (32 µF)
Lampes fluorescentes compactes2:

9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W, 7 x 23 W

Matériau du boîtier et d’isolation :

résistante aux hautes températures, résines thermo­plastiques autoextinguibles

Température ambiante admissible :

Appareil de commande : –10 °C…+50 °C
Capteur de luminosité : –40 °C ... +70 °C

Type de protection selon EN 60 529 :

Appareil de Commande : IP 20
Capteur en saillie : IP 54 avec sortie du câble vers le bas
Capteur encastrable : IP 65

Classe de protection si montage conforme :

Module : II
Capteur : III

Marques d’homologation : selon le modèle VW

1

ballast conventionnel

2

ballast électronique

Cache-borne par ex. LUNA 112Dimensions selon DIN 43 880

LUNA 110

* avec cache-borne

128.2*

52.9*

35.9

53.6

70.5*

128.2*

LUNA 112

2–200 Lux 2–7500 Lux2–2000 Lux

Accessoires

LUNA 113

LUNA 112

LUNA 110

V

V

V

Capteur de

luminosité

en saillie

Capteur de

luminosité

encastré

Capteur fibre

optique

(LU 110-20)

THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. [phone] - [e-mail] - www.theben.fr

49

Interrupteurs crépusculaires (2–4 modules)

Gamme modulaire

r

L
N

123

N

4

5 L

LUNA 110 (1 canal)

Type Gamme de Réglage Capteur Temporisation de Contact de Intensité nominal Référence de

luminosité la commutation commutation bei 250 V~ commande

LUNA 110 2–200 lx 1 gamme de luminosité Capteur de luminosité en saillie 40/40 s 1 contact 10 (6) A 110 0 710

(IP 54) à bornes visées inverseur

LUNA 110 2–200 lx 1 gamme de luminosité Capteur de luminosité encastré 40/40 s 1 contact 10 (6) A 110 0 700

(IP 65) avec un câble de 1,5 m inverseur

Cache-bornes pour montage en saillie LU 110, plombable 907 0 064

Cache-bornes pour montage en saillie LU 112, plombable 907 0 050
LUNA 113 2–150 lx 2 gammes de luminosité Capteur de luminosité en saillie (IP 54) 40/40 s 2 contacts 10 (6) A 113 0 700

150–7500 lx 2 canaux à bornes visées 10 appareils max. inverseurs

peuvent être connectés

LUNA 112 2–35 lx 2 gammes de luminosité Capteur de luminosité en saillie 80/80 s 1 contact 10 (6) A 112 0 700

35–2000 lx (IP 54) à bornes visées inverseur

LUNA 112 2–35 lx 2 gammes de luminosité Capteur de luminosité encastré 80/80 s 1 contact 10 (6) A 112 0 711

35–2000 lx (IP 65) avec un câble de 1,5 m inverseur

Cache-bornes pour montage en saillie LU 113, plombable 907 0 049
Capteur de luminosité encastré, câble connecteur 1,5 m, type de protection IP 65 (pièce détachée), (excepté LUNA 113) 907 0 011
Capteur de luminosité en saillie avec cornière de fixation et bornes à vis, (excepté LUNA 113) 907 0 008

2–200 Lux 2–7500 Lux2–2000 Lux

Capteur de luminosité en saillie avec cornière de fixation et bornes à vis, (seulement pour LUNA 113) 907 0 031

L
N

123

4

5 LN

L
N

r

I

II

LUNA 112 (1 canal)

L
N

1789

2

C2C1

3

4

56 LN

II

I

II

I

L
N

1789

2

C2C1

3

4

56 LN

II

I

II

I

L
N

1789

2

C2C1

3

4

56 LN

II

I

II

I

L
N

1789

2

C2C1

3

4

56 LN

II

I

II

I

L
N

1789

2

C2C1

3

4

56*LN

r

II

I

II

I

LUNA 113 (2 canaux)
dix appareils LUNA 113 max. peuvent être raccordés sur un capteur de luminosité.
*cavalier ➄ à ➅ supprimé sur les appareils suivants

LUNA 110-20 2–100 lx 1 plage de luminosité Capteur de lumière à encastrer 40/40 s 1 contact 10 (6) A 110 0 720

(IP 65) avec 1,5 m de fibre optique inverseur
