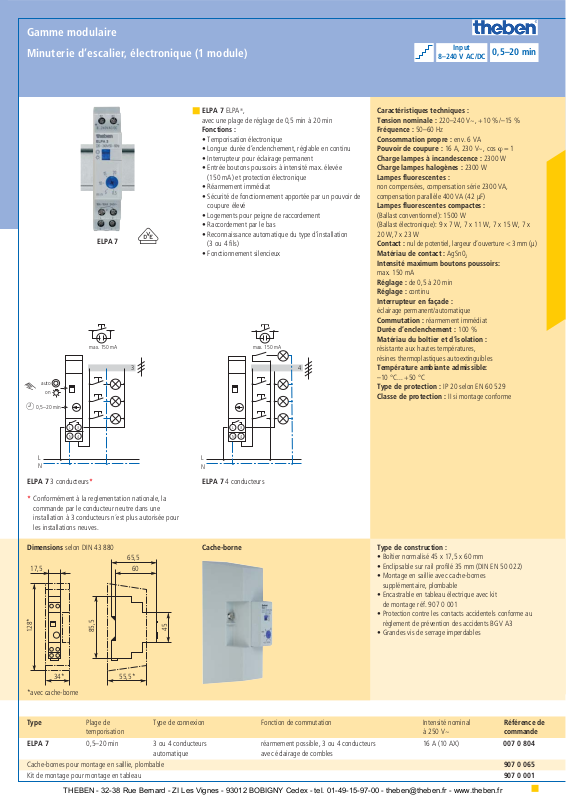

Theben ELPA 7 TECHNICAL SHEET

41

Minuterie d’escalier, électronique (1 module)

Gamme modulaire

Caractéristiques techniques :
Tension nominale : 220–240 V~, +10 %/–15 %
Fréquence : 50–60 Hz
Consommation propre : env. 6 VA
Pouvoir de coupure : 16 A, 230 V~, cos ϕ = 1
Charge lampes à incandescence : 2300 W
Charge lampes halogènes : 2300 W
Lampes fluorescentes :

non compensées, compensation série 2300 VA,
compensation parallèle 400 VA (42 µF)

Lampes fluorescentes compactes :

(Ballast conventìonnel): 1500 W
(Ballast électronique): 9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x
20 W,7 x 23 W

Contact : nul de potentiel, largeur d’ouverture < 3 mm (µ)
Matériau de contact : AgSn0

2

Intensité maximum boutons poussoirs:

max. 150 mA

Réglage : de 0,5 à 20 min
Réglage : continu
Interrupteur en façade :

éclairage permanent/automatique

Commutation : réarmement immédiat
Durée d’enclenchement : 100 %
Matériau du boîtier et d’isolation :

résistante aux hautes températures,
résines thermoplastiques autoextinguibles

Température ambiante admissible:

–10 °C... +50 °C

Type de protection : IP 20 selon EN 60 529
Classe de protection : II si montage conforme

ELPA 7 ELPA®,

avec une plage de réglage de 0,5 min à 20 min

Fonctions :

• Temporisation électronique

• Longue durée d’enclenchement, réglable en continu

• Interrupteur pour éclairage permanent

• Entrée boutons poussoirs à intensité max. élevée
(150 mA) et protection électronique

• Réarmement immédiat

• Sécurité de fonctionnement apportée par un pouvoir de
coupure élevé

• Logements pour peigne de raccordement

• Raccordement par le bas

• Reconnaissance automatique du type d’installation
(3 ou 4 fils)

• Fonctionnement silencieux

Type Plage de Type de connexion Fonction de commutation Intensité nominal Référence de

temporisation à 250 V~ commande

ELPA 7 0,5–20 min 3 ou 4 conducteurs réarmement possible, 3 ou 4 conducteurs 16 A (10 AX) 007 0 804

automatique avec éclairage de combles

Cache-bornes pour montage en saillie, plombable 907 0 065

ELPA 7 3 conducteurs*

auto

on

0,5–20 min

max. 150 mA

L

3

N

4

3

L
N

i

n

max. 150 mA

L

3

N

4

4

L
N

ELPA 7 4 conducteurs

Cache-borneDimensions selon DIN 43 880

45

85,5

55,5*

65,5

60

17,5

34*

128*

*avec cache-borne

Type de construction :

• Boîtier normalisé 45 x 17,5 x 60 mm

• Enclipsable sur rail profilé 35 mm (DIN EN 50 022)

• Montage en saillie avec cache-bornes
supplémentaire, plombable

• Encastrable en tableau électrique avec kit
de montage réf. 907 0 001

• Protection contre les contacts accidentels conforme au
règlement de prévention des accidents BGV A3

• Grandes vis de serrage imperdables

0,5–20 min

ELPA 7

Input

8–240 V AC/DC

Kit de montage pour montage en tableau 907 0 001

V

* Conformément à la reglementation nationale, la

commande par le conducteur neutre dans une
installation à 3 conducteurs n´est plus autorisée pour
les installations neuves.
