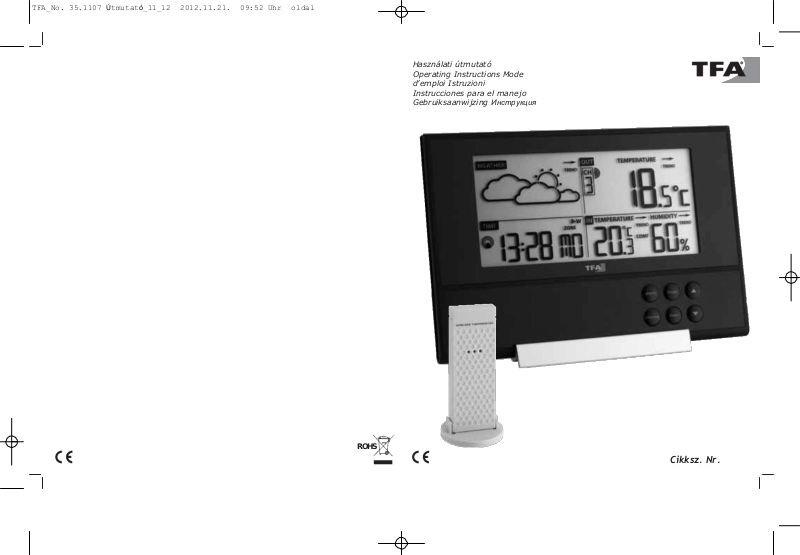

Page 1
TFA_No. 35.1107 Útmutató_11_12 2012.11.21. 09:52 Uhr oldal
Cikksz. Nr.
ROHS
Használati útmutató
Operating Instructions Mode
d’emploi Istruzioni
Instrucciones para el manejo
Gebruiksaanwijzing Инструкция
Page 2
TFA_No. 35.1107 Útmutató_11_12 21.11.2012 9:52 óra oldal 2
➊ ➋
➌ ➍
A C E G
G
3 2
J J K K L
1. ábra 2. ábra
I H I
B D F
M
Page 3
TFA_No. 35.1107 Útmutató_11_12 21.11.2012 9:52 óra oldal 3
4
5
PURE – Időjárásjelző állomás ®
Köszönjük, hogy a TFA cég terméke mellett döntött.
1.
Mielőtt elkezdi használni a készüléket
•
Figyelmesen olvassa el a használati útmutatót. Így megismerheti a készüléket, összes
funkcióját és alkotórészét, fontos részleteket tudhat meg a készülék üzembeállításáról és
kezeléséről, és tanácsokat kaphat egy esetleges hiba elhárításához.
•
A használati útmutató figyelembe vételével elkerülheti a készülék károsodását, továbbá
reklamációs jogának a helytelen használat miatti elvesztését.
•
A használati útmutatóban foglaltak figyelmen kívül hagyásából eredő károkért nem
vállalunk felelősséget. Ugyancsak nem vállalunk felelősséget hibás mérési
eredményekért és azok következményeiért.
•
Különösen a biztonsági tudnivalókat vegye figyelembe!
•
Őrizze jól meg ezt a használati útmutatót!
2.
A szállítás tartalma
•
Bázisállomás
•
Külső adó tartóval
•
Támasz a bázisállomáshoz
•
Elemek: 2 db CR2032, 2 db 1,5V-os mikro
•
Használati útmutató
3.
Az Ön új készülékének alkalmazási területe és előnyei
•
Külső hőmérséklet értékek a vezeték nélküli külső adóról (433 MHz) max. 40 méter
hatótávolsággal (szabad téren).
•
Bővíthető legfeljebb 3 adóra, távoli helyiségek, pl. gyerekszoba, borospince stb.
hőmérsékletének ellenőrzésére is.
•
Beltéri hőmérséklet és páratartalom, valamint a helyiség klímája komfortfokozatának a
kijelzése.
•
A tendenciák és maximum-/minimum értékek kijelzése.
•
Hőmérséklet riasztás
•
Időjárás előrejelzés szimbólumokkal és a légnyomás tendenciájának kijelzésével
•
Rádiójel vezérlésű óra különböző ébresztési időkkel, dátummal és a hét napjával (7
nyelven).
•
Felállítható vagy falra akasztható
•
Egyszerű telepítés, mivel nincs szükség vezetékekre.
4.
Az Ön biztonsága érdekében
•
A készülék kizárólag a fent leírt használatra alkalmas. Ne használja más módon a
készüléket, mint ahogy ez az útmutató leírja.
•
A készülék javítása, átalakítása vagy módosítása tilos.
•
A készülék nem alkalmas gyógyászati célokra vagy a nyilvánosság tájékoztatására, csak
magánhasználatra való.
Figyelem! Balesetveszély!
•
Tárolja az elemeket és a készülékeket olyan helyen, ahol gyerekek nem férnek hozzájuk.
•
Az elemeket ne dobja tűzbe, ne zárja rövidre és ne próbálja feltölteni. Robbanásveszély!
•
Az elemek lenyelése életveszélyes lehet. Ha valaki lenyel egy elemet, azonnal orvoshoz kell
fordulni.
PURE – Időjárásjelző állomás ®
•
Az elemek az egészségre káros savakat tartalmaznak. Az elem kifolyásának a megelőzésére a
lehető leghamarabb cserélje ki a kimerült elemet. Ne használjon keverten régi és új, vagy
különböző típusú elemeket. Ha kifolyt elemekkel foglalkozik, viseljen vegyszerálló
védőkesztyűt és védőszemüveget!
_ Fontos tudnivalók a termék biztonságáról!
•
Ne tegye ki a készüléket szélsőséges hőmérsékletnek, erős rezgésnek és rázkódásnak.
•
Óvja a készüléket nedvességtől.
•
A külső adó freccsenő víz ellen védett, de nem vízálló. Válasszon ki egy csapadéktól védett
helyet az adó számára.
5.
Az időjárásjelző részei
5.1 Bázisállomás (vevőegység) (1 ábra)
A.
LC-kijelző
➊ WEATHER ablak
Időjárás előrejelzés szimbólumokkal és a légnyomás tendenciájának kijelzésével
➋ OUT ablak
Külső hőmérséklet kijelzése a vétel
szimbólumával és a csatorna számával
A tendenciák alakulásának kijelzése és adott esetben az adó elemszimbóluma
➌ IN ablak
Beltéri hőmérséklet és páratartalom,
komfortfokozat és a tendenciák kijelzése
➍ TIME ablak
Pontos idő (DCF), és másodperc/hét napja, vagy
dátum/DCF vétel szimbólum kijelzése,
adott esetben az alapállomás elemszimbóluma és a riasztás szimbólumai
B.
Nyomógombo (1. ábra) A: ALARM (riasztás) gomb B: CHANNEL (csatorna) gomb C: MODE
(üzemmód) gomb
D: MEM memória) gomb
E: ▲ gomb
F: ▼ gomb
C.
Készülékház (2. ábra)
G: Akasztó falra szereléshez H: Elemtartó rekesz
I: Állító támasz (kihajtható)
5.2.
Adó (2. ábra)
J: Tartó a falra akasztáshoz K: Mélyedések a tartóhoz L: Tartó mint asztali támasz
M: Elemtartó rekesz
Page 4
TFA_No. 35.1107 Útmutató_11_12 21.11.2012 9:52 óra oldal 4
6
7
PURE – Időjárásjelző állomás ®
6.
Üzembe helyezés
6.1
Elemek berakása
•
Rakja le a készülékeket egy asztalra egymástól kb. 1,5 méter távolságra. Kerülje a lehetséges
zavarforrások közelségét (elektronikus készülékek és rádiófrekvencián működő készülékek).
•
Vegye le az adó tartóját, és tolja lefelé az elemtartó fedelét. Vegye ki az elemet védő
szalagot. Tegye vissza az elemtartó fedelét a házra, és tolja vissza a helyére felfelé.
•
Húzza le a védőfóliát az alapállomás kijelzőjéről. Nyissa ki az alapállomás elemtartóját úgy,
hogy a fedelét mindkét hüvelykujjával lefelé tolja. Rakja be a mellékelt elemeket (2 db
CR2032 gombelem). Az elemek berakásakor figyeljen a helyes polaritásra (a + pólus nézzen
felfelé). Tegye vissza az elemtartó fedelét a házra, és tolja vissza a helyére felfelé.
6.2
A kültéri hőmérséklet vétele a bázison
•
Az elemek berakása után a külső adó a mérési adatokat átviszi a bázisállomásra A
bázisállomás 2 percig megkísérli venni a külső értékeket.
•
Ha nem érkeznek be a külső értékek, a kijelzőn „- -“ jelenik meg. Ekkor ellenőrizze az
elemeket, és indítson be egy újabb vételi kísérletet. Küszöbölje ki az esetleges zavaró
forrásokat.
•
A vétel kísérletet kézzel is elindíthatja. Tartsa a ▼ gombot három másodpercig
nyomva. Az állomás ekkor az aktuálisan kiválasztott csatornán keres egy külső adót.
6.3
A rádiójel vezérlésű időjel vétele
•
Az óra megkísérli a rádiójel vételét, a DCF-jel vételének jele villog a kijelzőn. Ha az óra 3-10
percen belül veszi az időjelet, kijelzi a rádiójel vezérlésű pontos DCF időt, és a vételt jelző
szimbólum állandóan világít a kijelzőn. A rádió időjel vétele közben nem folyik a külső
értékek átvitele.
•
A vételt 4 különböző szimbólum jelzi:
-
Nincs szimbólum - a rádiós vétel ki van kapcsolva (a ▲ gombot tartsa nyomva 2
másodpercig)
•
Nyomja meg ismét a ▲ gombot 2 másodpercig, a vételnek kézzel való aktiválására.
•
Ha a rádiójel vezérlésű óra nem képes venni a DCF-jelet (pl. zavarok, átviteli távolság stb.
miatt), a pontos időt kézzel is beállíthatja.
•
Az óra a továbbiakban normál kvarcóraként működik (lásd 7.1.1. "A pontos idő és a naptár
kézi beállítása").
•
A rádiójel vezérlésű óra naponta 00:00, 03:00, 06:00 és 12:00 órakor veszi a DCF-jelet.
Tudnivalók a rádiójel vezérlésű DCF időről:
A pontos időt a Braunschweig-i Fizikai Műszaki Intézet által üzemeltetett cézium atomóra
sugározza szét. Az időeltérés kisebb, mint 1 másodperc 1 millió évenként. Ezt az időt kódolják
a DCF-77 (77,5 KHz) időjellé, és lesugározzák a Frankfurt közelében fekvő Mainflingenből egy
körülbelül 1500 km sugarú vételkörzetbe. A rádiójel vezérlésű időjárásjelző állomás órája veszi
ezt a jelet, átalakítja, és mindig a pontos időt mutatja. A téli/nyári időszámításra való átállás
is automatikus. A vétel főleg a földrajzi helyzettől függ. Normál esetben a Frankfurt körül
meghúzott 1500 km sugarú körön belül nem lehet probléma az átvitellel.
A vétel aktív
-
A vétel nagyon jó
-
A vétel rossz /a pontos időt kézzel állították be.
PURE – Időjárásjelző állomás ®
Vegye figyelembe a következő ajánlásokat:
•
Ajánlatos legalább 1,5 – 2 méter távolságot hagyni az esetleges zavarforrásoktól, pl.
számítógép monitoroktól és TV készülékektől.
•
Vasbeton szerkezetű építményeken (pincék, építmények) belül is természetesen gyengébb a
vett jel. Szélsőséges esetekben ajánlatos ablak közelébe rakni a készüléket, és/vagy a
forgatásával jobb vételt elérni.
•
Éjszaka általában kisebbek a légköri zavarok, és a legtöbb esetben lehetséges a vétel. Napi
egyetlen vétel elegendő a pontosság biztosítására és az időeltérésnek 1 másodpercen belüli
értéken tartásához.
7.
Kezelés
•
Fontos: A rádiójel vétele közben a gombok kezelése nem lehetséges.
•
A készülék automatikusan elhagyja a beállítási üzemmódot, ha Ön 2 másodpercnél hosszabb
ideig nem nyom meg egyetlen gombot sem.
•
Tartsa a ▲ vagy ▼ gombot az adott beállítási módban nyomva, ekkor a számok gyorsan futnak.
7.1
7.1. Óraidő üzemmód
•
Nyomja meg a ▲ vagy ▼ gombot, hogy az adott kijelző mezőbe jusson. A kijelzőmező
váltásakor felhangzik egy rövid csipogó hang.
•
A "TIME" (idő) kiírás villog a kijelzőn.
•
Most a pontos idő üzemmódban van.
7.1.1
Óraidő és naptár kézi beállítása
•
Tartsa megnyomva a MODE gombot, hogy a beállítási üzemmódba jusson.
•
A hét napja kijelzés nyelvének választéka villog, és a ▲ vagy ▼ gombbal beállíthatja a
kívánt nyelvet. A hét napja nyelvének a választéka: német (DE), angol (En), svéd (SW),
holland (Du), spanyol (SP), olasz (IT) és francia (Fr).
•
Nyomja meg a MODE gombot, és sorra beállíthatja az évet, a hónapot, a napot, a dátumnak
nap/hónap alakban (európai dátum) vagy hónap/nap alakban (amerikai dátum) való
megjelenítését, a 12-órás (déli 12 óra után a PM kiírás is megjelenik) vagy a 24-órás
időkijelzési módot, az órát és a perceket, és a▲ vagy ▼ gombokkal rögzítheti.
•
Ha aktív a DCF-órajel vétele, sikeres vétel esetén felülírja a kézzel beállított pontos időt.
7.1.2
Második időzóna
•
Nyomja meg a pontos idő üzemmódban kétszer a MODE gombot.
•
A kijelzőn a ZONE kiírás jelenik meg.
•
Tartsa megnyomva a MODE gombot.
•
0:00+ villog a kijelzőn, és a ▲ vagy ▼ gombokkal beállíthatja a második óraidő időzónáját
(+15/-13 óra) 30 perces lépésekben.
•
Nyomja meg a MODE gombot háromszor, ezzel visszatér a normál üzemmódba.
7.1.3
Óraidő kijelzés
•
A MODE gombbal a pontos idő üzemmódban az alábbi kijelzések között választhat:
→ Óaidő másodperc kijelzéssel
→ Óraidő a hét napjának kijelzésével
→ Második óraidő a hét napjának kijelzésével
→ Második óraidő másodperc kijelzéssel
→ Dátum kijelzés
Page 5
TFA_No. 35.1107 Útmutató_11_12 21.11.2012 9:52 óra oldal 5
8
9
Kijelzés
Hőmérséklet mérési
Páratartalom mérési
COMFORT
20°C ... 25°C
(68°F ... 77°F)
40%RH ... 70%RH
IDEAL (ideá lis)
WET
(nedves)
-5°C ... +50°C
(+23°F ... +122°F)
> 70%RH
TOO WET (túl
nedves)
PURE – Időjárásjelző állomás ®
7.1.4
Ébresztés (riasztás)
7.1.4.1
Az ébresztés/riasztá s beállítása
•
Nyomja meg az ALARM gombot a pontos idő üzemmódban.
•
�W (ébresztés hétfőtől péntekig), és OFF ill. a legutóbb beállított ébresztési idő jelenik meg
a kijelzőn. Most beállíthatja az ébresztési időt.
•
Tartsa nyomva az ALARM gombot.
•
A számjegy az óra helyén elkezd villogni, és ezután a ▲ vagy ▼ gombbal beállíthatja az
ébresztés óráját.
•
Nyomja meg az ALARM gombot, és ezután a perceket állíthatja be a ▲ vagy ▼ gombokkal.
•
Nyugtázza a beállítást a ALARM gombbal.
•
A kijelzőn az ébresztési idő és a W jelenik meg. Az ébresztés/riasztás most aktiválva van.
7.1.4.2
A különleges ébresztési idő beállítása
•
Nyomja meg még egyszer az „ALARM” gombot.
•
�S (ébresztés szombaton, vasárnap, vagy különleges időpontban) ill. a legutóbb beállított
ébresztési idő jelenik meg a kijelzőn.
•
Tartsa nyomva az ALARM gombot.
•
Most a fentivel azonos módon beállíthatja az ébresztési időt.
•
Nyugtázza a beállítást a ALARM gombbal.
•
A kijelzőn az ébresztési idő és az S jelenik meg. Az ébresztés/riasztás most aktiválva van.
7.1.4.3
Egy korábbi ébresztési idő beállítása fagyveszély esetén (külső hőmérséklet az
adónál 1: =/< 0°C)
•
Nyomja meg még egyszer az „ALARM” gombot.
•
A PRE-AL és az OFF kiírás jelenik meg a kijelzőn.
•
Tartsa nyomva az ALARM gombot.
•
Most választhat a ▲ vagy ▼ nyomógombbal, hogy fagyveszély esetén 15, 30, 45, 60 vagy 90
perccel előbb kívánja-e az ébresztést.
•
Nyugtázza a beállítást a ALARM gombbal.
7.1.4.4
A különböző ébresztési/riasztási módok aktiválása/kikapcsolása
•
Nyomja meg a MODE gombot, és visszajut a normál üzemmódba.
•
A kijelzőn megjelenik a pontos idő és az aktivált ébresztések szimbólumai (S/W/PRE-AL).
•
Ha csenget az ébresztőóra, ennek megfelelően villog a W, az S és/vagy a PRE-AL.
•
Állítsa le az ébresztést az ALARM gombbal.
•
A hétköznapi ébresztő beállításánál (W) az ébresztési funkció aktiválva marad.
•
A hétvégi- vagy különleges napi ébresztő (S) beállítása esetén az ébresztési funkciót minden
alkalommal újra aktiválni kell.
•
Az egyes ébresztési funkciókat a ▼ gombbal az adott ébresztési üzemmódban
kikapcsolhatja.
•
A fagyveszély esetén történő elő-riasztás (PRE-AL) aktiválásához előbb legalább az egyik
ébresztési funkciónak (S/W) bekapcsolva kell lennie.
7.2 Hőmérséklet-/páratartalom üzemmód
•
Nyomja meg a ▲ vagy ▼ gombot, hogy a kívánt kijelzési módba jusson. A kijelzőmező
váltásakor felhangzik egy rövid csipogó hang.
•
villog a kijelzőn.
•
Most a hőmérséklet-/páratartalom üzemmódban van.
PURE – Időjárásjelző állomás ®
7.2.1
Max/min funkció
•
Nyomja meg a MEM gombot a hőmérséklet-/páratartalom üzemmódban, és megjelenik az
utolsó visszaállítás óta mért minimális külső és belső hőmérséklet- és páratartalom értéke
(CH 1, 2 vagy 3).
•
A kijelzőn a “MIN” kiírás jelenik meg.
•
Nyomja meg még egyszer a MEM gombot, és most az utolsó visszaállítás óta mért maximális
külső és belső hőmérséklet- és páratartalom értéke (CH 1, 2 vagy 3) jelenik meg.
•
A kijelzőn a “MAX” kiírás jelenik meg.
•
Nyomja meg még egyszer a MEM gombot, és visszajut a normál üzemmódba.
•
A maximum-minimum-értékek törlése céljából tartsa megnyomva a MEM gombot a Max.-Min.üzemmódban 5 másodpercig).
•
A aktuális hőmérséklet és levegő páratartalom megjelenik a kijelzőn.
7.2.2
Hőmérséklet kijelzés
•
Nyomja meg és tartsa nyomva a MODE gombot hőmérséklet-/páratartalom üzemmódban, és
kiválaszthatja a hőmérséklet kijelzés mértékegységét, Celsius (°C) vagy Fahrenheit (°F)
fokban.
7.2.3
A hőmérséklet és páratartalom trendek nyilai
•
Az alakulás (trend) nyilai azt mutatják, hogy a hőmérséklet és a páratartalom éppen
növekszik, csökken vagy változatlan marad.
7.2.4
Külső hőmérséklet riasztás
•
Nyomja az ALARM gombot hőmérséklet-/ páratartalom módban, a hőmérséklet riasztás
üzemmódba lépéshez.
•
A szimbólum és az OFF kiírás, vagy az utoljára beállított felső hőmérséklethatár jelenik meg a
kijelzőn.
•
Nyomja meg három másodpercig az ALARM gombot, hogy belépjen a beállítási üzemmódba.
•
A hőmérséklet kijelzett értéke villogni kezd.
•
Állítsa be a ▲ vagy ▼ gombbal a kívánt felső hőmérséklet határértéket.
•
Nyugtázza a beállítást a ALARM gombbal.
•
Nyomja meg kétszer az ALARM gombot, és az alsó riasztási értékhez jut.
•
A szimbólum és az OFF kiírás, vagy az utoljára beállított alsó hőmérséklethatár jelenik meg a
kijelzőn.
•
Nyomja meg három másodpercig az ALARM gombot, hogy belépjen a beállítási üzemmódba.
•
A hőmérséklet kijelzett értéke villogni kezd.
•
Állítsa be a ▲ vagy ▼ gombbal a kívánt alsó hőmérséklet határértéket.
•
Nyugtázza a beállítást a ALARM gombbal.
•
Ha megszólal a hőmérsékleti riasztás, villogni kezd a megfelelő vagy szimbólum. Nyomja
meg az „ALARM“ gombot, hogy inaktívvá tegye az ébresztést.
•
A hőmérsékleti riasztás beállított értékei az összes csatlakoztatott külső adóra (CH 1, 2 + 3) érv ényesek.
7.2.5
Komfortfokozat
•
A helyiség klímájának a komfortfokozatául a kijelzőn a következők lehetnek láthatóak:
Page 6
10
11
TFA_No. 35.1107 Útmutató_11_12 2012.11.21. 09:52 Uhr oldal
PURE – Időjárásjelző állomás ®
DRY -5°C ... +50°C < 40%RH TÚL SZÁRAZ
7.3
Időjárás előrejelzési szimbólumok
•
A rádiójel vezérlésű időjárásjelző állomás 7 különböző időjárási szimbólumot használ (napos,
részben felhős, borult, esős, erős eső, havazás, erős havazás).
•
A szimbólumokkal történő időjárás előrejelzés 12-24 órás időtartamra vonatkozik, és csak az
időjárás jellegére utal. Ha pl. a tényleges időjárás felhős, és "eső" van kijelezve, ez nem
jelenti a készülék hibáját, hanem csak arra utal, hogy a légnyomás süllyedt, és az idő
rosszabbodása várható, de nem jelenti okvetlenül azt, hogy esni fog. A pontossága mintegy
70 %.
•
A nap szimbólum például éjjel is látható, amennyiben egy felhőtlen, csillagos éjszaka van.
7.4
Időjárás tendencia nyíl
•
Az időjárási trendet jelző nyíl azt mutatja, hogy az aktuális légnyomás emelkedik, süllyed,
vagy egyenletes marad.
8.
Kültéri adó
•
Az elemeknek a külső adóba való betétele után az adó automatikusan indítja a mért értékek
átvitelét a bázisállomásra az 1. csatornán.
•
A külső adó sikeres üzembeállítása után gondosan csavarozza vissza az elemtartó fedelét.
•
Állítsa újra üzembe az adót, ha már nem működik kifogástalanul. Cserélje ki az elemeket.
8.1
Több külső adó alkalmazása
•
Ha további adókat (rend. sz. 30.3127) akar csatlakoztatni, válasszon ki az adó elemtartójában
található CHANNEL tolókapcsolóval mindegyik adó számára egy másik csatornát (2. vagy 3.).
•
Rakjon be 2 db 1,5 V-os mikroelemet az adó elemtartójába. Az elemek berakásakor figyeljen
a helyes polaritásra.
•
Nyomja meg a ▼ gombot a bázisállomáson három másodpercig, és indítsa az inicializálást
kézzel.
•
Ha egynél több adót csatlakoztatott, a „CHANNEL“ (csatorna) gombbal válthat a csatornák
között.
•
Beállítható az automatikus csatornaváltás is. Addig tartsa megnyomva a CHANNEL
gombot,amíg meg nem jelenik az automatikus csatornaváltás köralakú szimbóluma a kijelzőn.
•
Ennek a funkciónak a kikapcsolása céljából addig tartsa megnyomva a CHANNEL gombot, amíg
el nem tűnik ez a szimbólum.
8.2
•
kívánt helyéig (a szabadtéri hatótávolság kb. 40 méter), tömör , különösen
fémszerkezeteket is tartalmazó falak esetében az adók hatótávolsága jelentősen
lecsökkenhet.
•
•
helyére. Az adót egyszerűen pattintsa be a tartóba. Amikor felteszi vagy leveszi az adót, a
biztonság érdekében fogja mind a két készülékrészt.
A báziskészülék felállítása és az adó rögzítése
Vizsgálja meg, hogy megtörténik-e a mérési értékek átvitele az adókról az alapállomás
Adott esetben keressen másik felállítási helyet az adónak és/vagy a vevőnek.
Ha sikeres az átvitel, rögzítse az adót. Erősítse fel a tartóját a fal tetszés szerinti
(+23°F ... +122°F)
•
Ha a tartót az adó alsó részébe tűzi be, sík felületre fel is állíthatja.
9.
Ápolás és karbantartás
•
A készüléket egy puha, enyhén megnedvesített kendővel tisztítsa. Ne használjon súroló - vagy
oldószereket!
•
Ha a készüléket hosszabb ideig nem használja, vegye ki belőle az elemeket.
•
A készüléket mindig száraz helyen tartsa.
9.1
Elemcsere
•
Ha az alapállomás vagy az adó elemeinek a feszültsége nagyon lecsökken, akkor megjelenik az
elemszimbólum a pontos idő kijelzése mellett (a bázisállomáson), vagy az adott külső adó
hőmérséklet-kijelzése mellett.
•
Vegye le az adó tartóját, és tolja le lefelé az elemtartó fedelét. Rakjon be 2 db új 1,5 V -os
mikroelemet az adó elemtartójába. A berakáskor figyeljen a helyes polaritásra. Rakja vissza
az elemtartó fedelét a házra, és tolja vissza felfelé a helyére.
•
Nyissa ki a bázisállomás elemtartóját úgy, hogy a fedelét a két hüvelykujjával lefelé tolja.
Vegye ki az elemeket úgy, hogy egy hegyes tárgyat a kis nyílásba dugva kiemeli őket. Rakjon
be 2 db új CR2032 elemet az állomás elemtartójába.. Az elemek berakásakor figyeljen a
helyes polaritásra (a + pólus nézzen felfelé). Rakja vissza az elemtartó fedelét a házra, és
tolja vissza felfelé a helyére.
•
Amikor az adó elemeit cseréli ki, nyomja meg ehhez a ▼ gombot a bázisállomáson 3
másodpercig, az adónak újbóli betanítása céljából.
•
Figyelem Elemcsere után helyre kell állítani a külső adó és az alapállomás közötti
kapcsolatot - tehát vagy egyszerre mindkét készülékben cserélje ki az elemeket, vagy kézzel
indítsa el az adókeresést.
10.
Hibaelhárítás
Probléma Megoldás
Nincs kijelzés ➜ Az elemeket helyes
polaritással betenni a bázisállomásba Elemeket
cserélni.Válasszon egy árnyékos, csapadéktól védett
helyet az adó számára. (A közvetlen napsütés
meghamisítja a mérési értékeket, míg az állandó
nedvesség feleslegesen terheli az elektronikus
alkatrészeket).
Nincs vétel az adóról ➜ Nincs adó telepítve
A kijelzés „---“ ➜ Ellenőrizze a külső adó elemeit (ne használjon akkukat!)
az 1/2/3 csatornához ➜ Helyezze újból üzembe az adót és a bázisállomást az útmutató szerint.
•
Állítsa fel az alapállomást a lakószobában a kihajtható támaszára, vagy az ezüstszínű
kiegészítő támaszra. A felakasztó nyílás segítségével akár a falra is felakaszthatja.
Kerülje más elektromos készülékek (TV-készülék, számítógép, rádiótelefon) és a
tömör fémtárgyak közelségét.
➜ Kézi adókeresés indítása:
Nyomja meg a ▼ gombot a bázisállomáson három másodpercig.
Page 7
TFA_No. 35.1107 Útmutató_11_12 21.11.2012 9:52 óra oldal 7
12
13
PURE – Időjárásjelző állomás ®
➜ A külső adónak és/vagy a bázisállomásnak keressen más helyet
➜ Csökkentse az adó és a bázisállomás közötti távolságot.
➜ Küszöbölje ki a zavarforrásokat
Nem korrekt kijelzés ➜ Elemet kell cserélni.
11.
Eltávolítás
Ez a készülék kiváló minőségű anyagokból és alkotórészekből készült, amelyek
újrahasznosíthatók.
Az elemeket és akkukat nem szabad a háztartási szemétbe dobni!
Végfelhasználóként törvényileg van kötelezve az összes elhasznált elem és
akkumulátor leadására a kereskedelemben vagy a helyi hulladékgyűjtő állomáson a
környezetbarát eltávolítás érdekében.
A mértékadó nehézfémek jelölései a következők: Cd=kadmium, Hg.=higany,
Pb=ólom.
A készülék megfelel az elektromos és elektronikus hulladékok eltávolítására
vonatkozó EU-Irányelvnek (WEEE).
Ezt a készüléket nem szabad a háztartási szeméttel eltávolítani. Az utolsó
felhasználó köteles az elhasznált készüléket az elektromos és elektronikus
készülékek erre kijelölt gyűjtőhelyén újra hasznosítás céljából leadni.
12.
Műszaki adatok , Alapállomás:
Beltéri mérési tartomány:
Hőmérséklet: -5°C…+50°C (+23°F…+122°F)
Felbontás : 0,1°C (0,2°F)
Páratartalom: 20%...95% rel.nedv.
Felbontás: 1%
Pontosság: 35...75% : ±5%; Maradvány ±7%
Tápellátás: 2 db CR2032 gombelem (vele szállítjuk)
Ház méret: 178 x 10 (45) x 121 (127) mm
Súly: 195 g (csak a készülék)
Külső adó
Kültéri méréstartományh őmérséklet: -20°C…+60°C (-4°F…+140°F)
Felbontás : 0,1°C (0,2°F)
Hatótáv: kb. 40 m (szabad téren)
Átviteli frekvencia: 433 MHz
Hőmérséklet mérési időköz: 10 másodperc
www.tfa-dostmann.de 11/12
PURE – Időjárásjelző állomás ®
Átviteli időköz: 47 másodperc
Tápfeszültség ellátás: 2 db 1,5 V-os mikroelem (vele szállítjuk)
Ház méretek: 38 (53) x 18 (53) x 105 (110) mm
Súly: 42 g (csak a készülék)
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877
Ezt a használati útmutatót vagy részleteit csak a TFA Dostmann hozzájárulásával szabad közzétenni. A
műszaki adatok megfelelnek a kinyomtatáskori állapotnak, és minden előzetes értesítés nélkül
megváltoztathatók.
EU MEGFELELŐSÉGI NYILATKOZAT
Ezennel kijelentjük, hogy ez a rádiójel vezérlésű berendezés teljesíti az R&TTE 1999/5/EU
irányelv lényeges követelményeit. Az aláírt és dátummal ellátott megfelelőségi nyilatkozat egy
másolatát kívánságra megtekintheti az alábbi weblapon: [email protected].
Loading...
