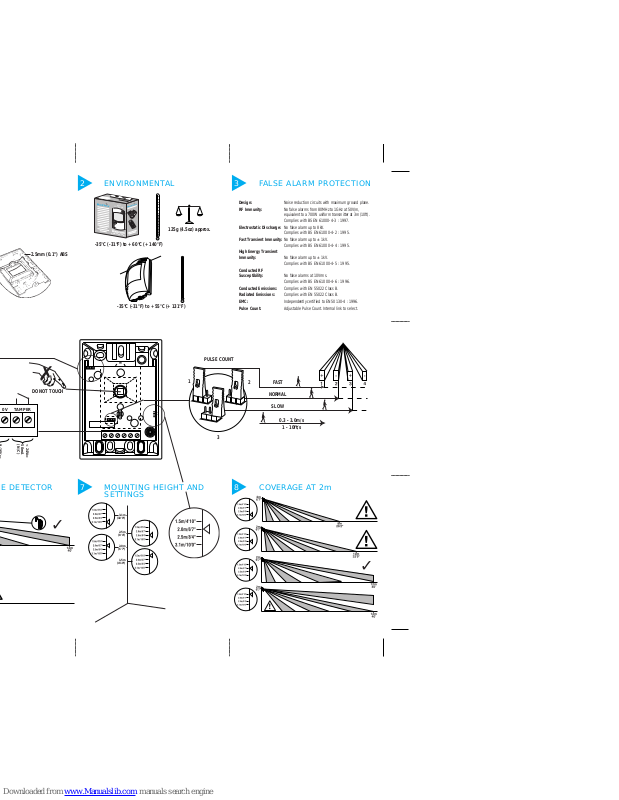

Texecom Reflex Installation Instructions Manual

3 FALSE ALARM PROTECTION
Design: Noise reduction circuits with maximum ground plane. RF Immunity: No false alarms from 80MHz to 1GHz at 50V/m,
equivalent to a 700W uniform transmitter at 3m (10ft). Complies with BS EN 61000-4-3 : 1997.
Electrostatic Discharge: No false alarm up to 8kV.
Complies with BS EN 61000-4-2 : 1995.
Complies with BS EN 61000-4-4 : 1995.
High Energy Transient Immunity: No false alarm up to ±1kV.
Complies with BS EN 61000-4-5 : 1995.
Conducted RF Susceptibility: No false alarms at 10Vrms.
Complies with BS EN 61000-4-6 : 1996.
Conducted Emissions: Complies with EN 55022 Class B. Radiated Emissions: Complies with EN 55022 Class B. EMC: Independently certified to EN 50130-4 : 1996. Pulse Count: Adjustable Pulse Count. Internal link to select.
2 ENVIRONMENTAL1 PHYSICAL
8 COVERAGE AT 2m7 MOUNTING HEIGHT AND
SETTINGS
0V TAMPER
<24V
DC
50mA
(N/C)
9-16V
DC
1.5m
(4'10")
2.5m (8'4")
3.1m
(10'0")
2.0m (6'7")
-35°C (-31°F) to +60°C (+140°F)
125g (4.5oz) approx.
-35°C (-31°F) to +55°C (+131°F)
2.5mm (0.1) ABS
0.3 - 3.0m/s
PULSE COUNT
1
2
3
www.texe.com
BEST
SELLING PIR
1 - 10ft/s
DO NOT TOUCH
FAST
NORMAL
SLOW
For indoor use only
12 MOUNTING THE REFLEX
Mount on a stable surface
15 DETECTOR KNOCKOUTS14 CHOOSING A LOCATION
18 MOUNTING WITHOUT
BRACKETS
Seal all holes
6
5
6
LENS RETAINER
FACETS
