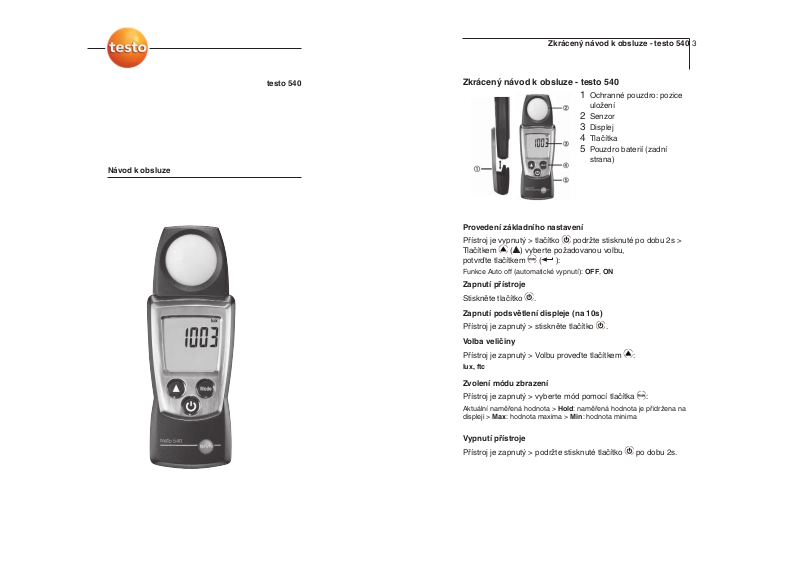

Ná
vod k obsluze
testo 540
Zkrácený návod k obsluze - testo 540 3
Zkrácený návod k obsluze - testo 540
1 Ochranné pouzdro: pozice
uložení
2 Senzor
3 Displej
4 Tlačítka
5 Pouzdro baterií (zadní
strana)
Provedení základního nastavení
Přístroj je vypnutý > tlačítko podržte stisknuté po dobu 2s >
Tlačítkem ( ) vyberte požadovanou volbu,
potvrďte tlačítkem ( ):
Funkce Auto off (automatické vypnutí): OFF, ON
Zapnutí přístroje
Stiskněte tlačítko .
Zapnutí podsvětlení displeje (na 10s)
Přístroj je zapnutý > stiskněte tlačítko .
Volba veličiny
Přístroj je zapnutý > Volbu proveďte tlačítkem :
lux, ftc
Zvolení módu zbrazení
Přístroj je zapnutý > vyberte mód pomocí tlačítka :
Aktuální naměřená hodnota > Hold: naměřená hodnota je přidržena na
displeji > Max: hodnota maxima > Min: hodnota minima
Vypnutí přístroje
Přístroj je zapnutý > podržte stisknuté tlačítko po dobu 2s.
nl????
Bezpečnost a životní prostředí4
Bezpečnost a životní pr
ostředí
K tomuto dokumentu
-
Přečtěte si pozorně tento návod a seznamte se s obsluhou
přístroje dříve, než jej použijete v praxi. Návod uchovávejte
tak, abyste jej měli v případě potřeby vždy k dispozici.
Předejte prosím návod také dalším uživatelům přístroje.
- Zvláštní pozornost věnujte informacím, označeným
následujícím způsobem:
Důležité upozornění.
Předcházejte zranění osob a materiálovým škodám
- Přístroj používejte pouze k měřením, ke kterým je určen a
v rozsahu, specifiko
vaném v popisu technických dat.
Nepoužívejte sílu.
-
Neskladujte přístroj společně s rozpouštědly, kyselinami a
jinými agresivními látkami.
- Na přístroji provádějte pouze zásahy, které jsou popsány
v tomto náv
odu. Při tom dodržujte předepsané postup
y.
Používejte pouze originální náhradní díly Testo.
Chraňte životní prostředí
- V
adné akumulátor
y a vybité baterie odkládejte pouze na
místa, k tomu určená.
-
Po skončení životnosti nám přístroj odevzdejte, postaráme se
o jeho ekologickou likvidaci.
Popis 5
Popis
Funkce a použití
Př
ístroj testo 540 je luxmetr. Běžnou úlohou je měření osvětlení,
např. na pracovištích.
Technická data
svnl????
Technická data
· Senzor:
fotodioda
· Veličiny:
Lux (lm/m
2
), Footcandle(lm/ft2)
· Měřicí rozsah:
0...99999 Lux, 0...93000 ftc
· Rozlišení:
1 Lux (0...19,999 Lux), 10 Lux
(zbytek rozsahu)
0.1 ftc (0...1,858.0 Lux), 1 ftc
(zbytek rozsahu)
· Přesnost (jmenoviá teplota
25 °C, ±1 digit):
3 % proti referenci
· Takt měření:
0.5 s
Další data
· Krytí: IP40
· Teplota okolí:
0...50 °C, 32...122 °F
· Skladovací a přepravní teplota:
-40...70 °C, -40...158 °F
· Napájení:
2 x 1,5V typ AAA
· Životnost baterií:
200h (bez podsvětlení displeje)
· Rozměry:
133x46x25 mm (vč. ochranného
pouzdra)
· Hmotnost: 95 g (vč. baterií a
ochranného pouzdra)
Předpisy, normy a atesty
· Směrnice EU: 89/336/EHS
Záruka
· Doba záruky: 2 roky
Popis přístroje6
Popis přístroje
1 Ochranné pouzdro: pozice
uložení
2 Senzor
3 Displej
4 Tlačítka
5 Pouzdro baterií (zadní
strana)
Uvedení do pro
vozu
- Vložení baterií:
1 Otevření pouzdra baterií:
Kryt baterií vysuňte ve směr
u
šipky.
2 Vložte baterie (2x 1,5V typ AAA). Pozor na polaritu!
3 Uzavření pouzdr
a baterií:
nasuňte kryt baterií.
- Základní nastavení (konfigurační mód):
Nastavitelné funkce
· Funkce Auto off (automatické vypnutí): OFF (vypnuto), ON
(zapnuto, přístroj se automaticky vypne 10 min po posledním
stisknutí tlačítka)
1 Při zapínání podržte stisknuté tlačítko , dokud se na
displeji nezobrazí a (konfigurační mód).
- Zobrazí se nastavitelné funkce. Nastavitelná hodnota
bliká.
2 Opakovaně stiskněte tlačítko ( ), dokud nezačne
blikat požadované nastavení.
3 Pro potvrzení zadání stiskněte tlačítko ( ).
- Přístroj se přepne do módu měření.
Použití přístroje 7
Použití přístr
oje
Pro správné měření: držte přístroj vodorovně, senzorem
nahoru.
- Zapnutí přístroje:
- Stiskněte tlačítko .
- Otevře se mód měření.
- Zapnutí podsvětlení displeje
- Přístroj je zapnutý.
- Stiskněte tlačítko .
- P
odsvětlení přístroje se automaticky vypne 10 s po
posledním stisknutí některého za tlačítek přístroje.
- Změna měřicí veličiny
- Veličiny se přepínají stisknutím tlačítka
Nastavitelné veličiny
· lux
· ftc
- Změna zobrazení displeje:
Nastavitelná zobrazení
· Hold: Aktuální naměřená hodnota zůstane podržena na displeji
· Max: maximální hodnota od posledního zapnutí přístroje nebo
vynulování maxima.
· Min: minimální hodnota od posledního zapnutí přístroje nebo
vynulování maxima.
- opakov
aně stiskněte tlačítko , dokud se nezobrazí
požadovaný náhled.
- Vynulování paměti maxima a minima:
1 Opakovaně stiskněte tlačítko , dokud se nezobrazí
požadovaný náhled.
2 Podržte tlačítko stisknuté, dokud se nezobrazí
--- -.
3 Kroky 1 a 2 opakujte pro vynulování všech požadovaných
hodnot.
- Vypnutí přístroje:
- Podržte stisknuté tlačítko , dokud displej nezhasne.
ptsvnl????
Udržení přístroje v provozu8
Servis a údržba
- Výměna baterie:
1 Otevření pouzdr
a baterie: posuňte kryt ve směru šipky.
2 Vyjměte vybité baterie a vložte nov
é (2x 1,5V typ AAA).
Dbejte na správnou polar
itu!
3 Uzavřete pouzdro baterií: Uzavřete kryt.
- Čištění pouzdra přístroje:
- V případě nutnosti je možné pouzdro přístroje očistit
navlhčeným hadříkem (mýdlová voda). Nepožívejte
koncentrov
ané roztoky čistících prostředků ani
rozpouštědla!
Tipy a nápověda 9
Tipy a nápo
věda
Otázky a odpovědi
Otázka Možná příčina / řešení
Hi nebo Lo · Hodnoty jsou mimo rozsah (příliš vysoké
nebo nízké): Dodržujte přípustný rozsah.
· Kapacita baterií <10min: Baterie vyměňte.
Pokud jste zde nenašli odpo
věď na v
aše otázky, kontaktujte
prosím vašeho obchodníka nebo ser
vis Testo.
Kontakt najdete
na poslední straně tohoto návodu nebo na: www.testo.cz
