NAVODILA ZA UPORABO
Merilnik pretoka zraka Testo 420
Kataloška št.: 138 97 19
KAZALO |
|
1. VARNOST IN OKOLJE ........................................................................................... |
3 |
1.1 O TEH NAVODILIH..................................................................................................... |
3 |
1.2 ZAGOTOVITE VARNOST ............................................................................................ |
3 |
1.3 ZAŠČITA OKOLJA....................................................................................................... |
3 |
2. TEHNIČNI PODATKI.............................................................................................. |
4 |
2.1 UPORABA................................................................................................................. |
4 |
2.2 TEHNIČNI PODATKI................................................................................................... |
4 |
3. OPIS NAPRAVE .................................................................................................... |
7 |

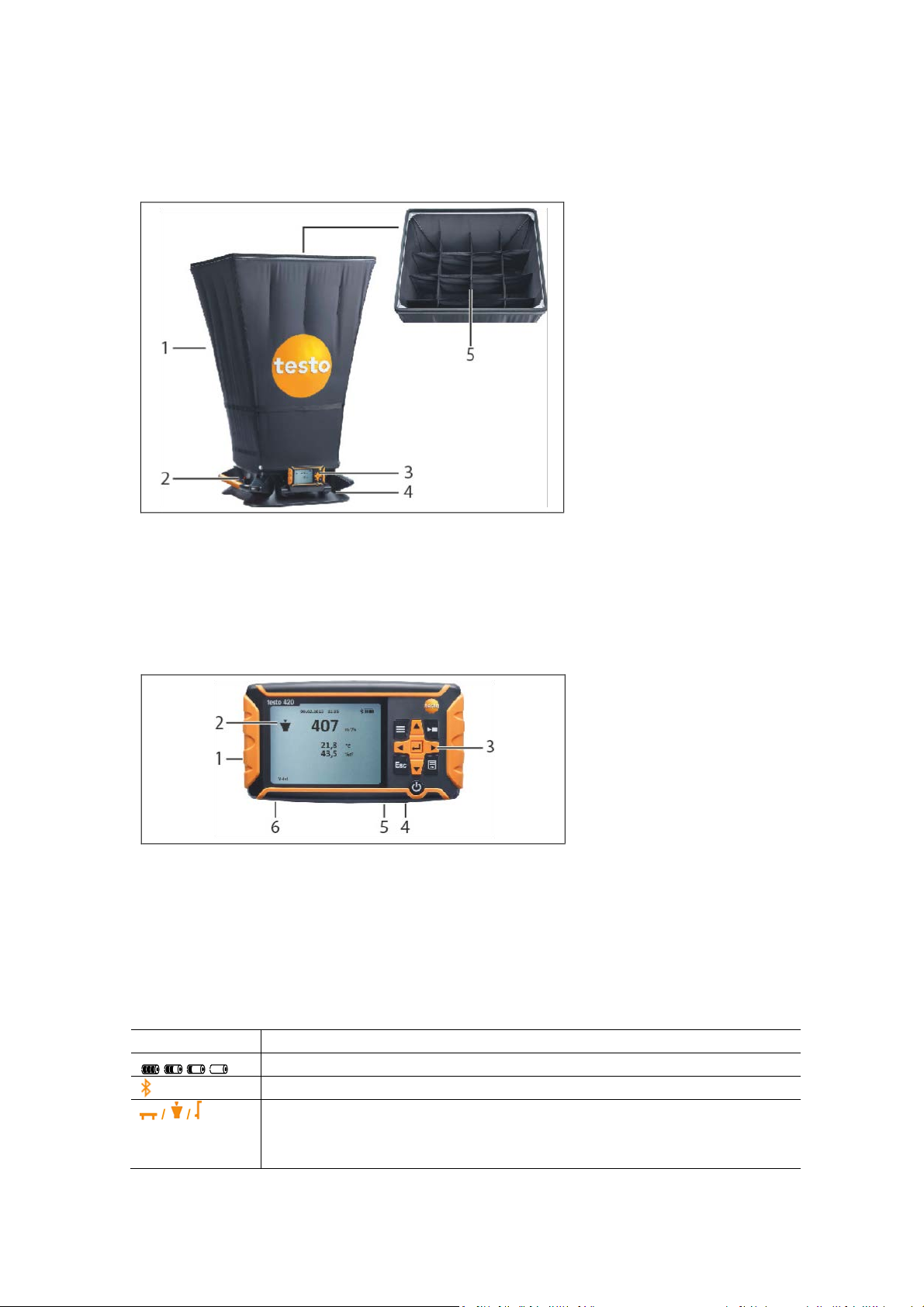

3.1 SESTAVNI DELI NAPRAVE .......................................................................................... |
7 |

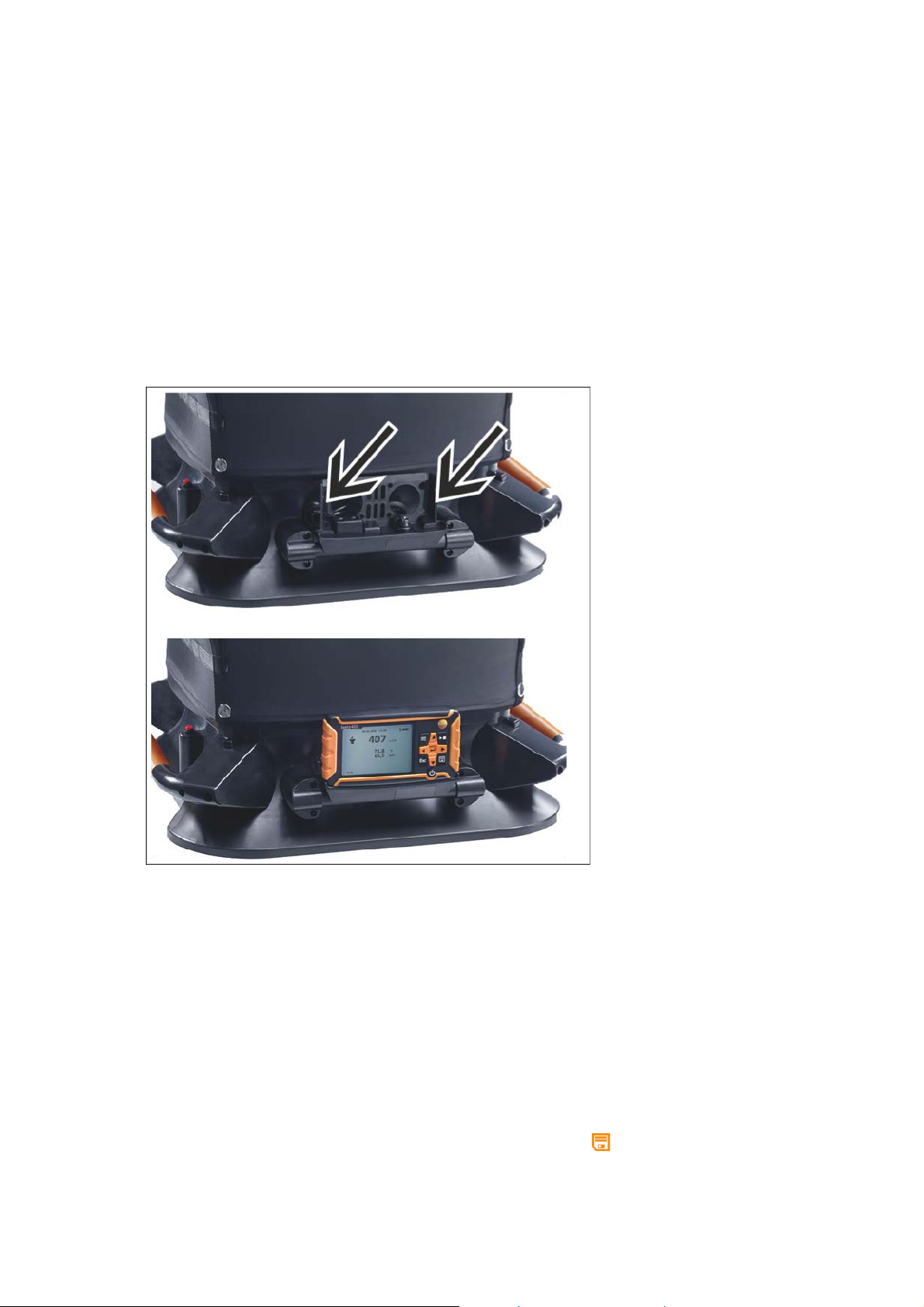

4. PRVI KORAKI ....................................................................................................... |
8 |
5. UPORABA NAPRAVE............................................................................................ |
9 |
5.1 VKLOP IN IZKLOP BLUETOOTH................................................................................... |
9 |
5.2 NASTAVITVE ZA MERJENJE...................................................................................... |
10 |
5.3 NASTAVITEV MERJENJA PRETOKA ZRAKA................................................................ |
10 |
5.4 MERJENJE............................................................................................................... |
12 |
5.5 SHRANJEVANJE ...................................................................................................... |
13 |
5.6 PRENOSIZMERJENEH PODATKOVNA RAČUNALNIK................................................. |
14 |
6. ČIŠČENJE IN VZDRŽEVANJE................................................................................ |
14 |
7. NASVETI IN POMOČ........................................................................................... |
14 |
7.1 VPRAŠANJA IN ODGOVORI ..................................................................................... |
14 |
7.2 DODATNA OPREMA IN NADOMESTNI DELI.............................................................. |
15 |
GARANCIJSKI LIST .................................................................................................. |
16 |
2
Uporaba navodil za uporabo
•Pred uporabo natančno preberite navodila in se seznanite z napravo. Še posebej bodite pozorni na varnostne napotke in opozorila, in s tem preprečite telesne poškodbe in poškodbe naprave.
•Navodila shranite pri roki in jih po potrebi ponovno preberite.
•Ta navodila za uporabo predajte naslednjemu uporabniku naprave.
Simboli in način zapisa vnavodilih
Oznaka Pomen
|
Opozorilo, stopnja tveganja v skladu s pomenombesede: |
|
Opozorilo! Nastanejo lahko resne telesne poškodbe. |
|
Previdnost! Nastanejo lahko manjše telesne poškodbe ali poškodbe |
|
opreme. |
|
• Izvajajte navedene preventivne ukrepe. |
|
Opomba: osnovne ali nadaljnje informacije. |
|
|
1. ... |
Ukrepanje: več korakov, potrebno je slediti navedeno zaporedje. |
2. ... |
|
• ... |
Ukrepanje: korak ali opcijski korak. |
- ... |
Rezultat ukrepanja. |
Menu |
Elementi naprave, zaslon na napravi ali programski vmesnik. |
[OK] |
Gumbi za upravljanje nanapravi ali gumbi programskega vmesnika. |
... I ... |
Funkcije/poti v meniju. |
“...“ |
Primeri |
•Naprave ne uporabljajte če so na ohišju, glavni enoti ali kablih vidni znaki poškodb.
•Ne izvajajte stičnih meritev na ne-izoliranih, delujočih delih.
•Naprave ne shranjujte skupaj stopili in ne uporabljajte nobenih sušilnih sredstev.
•Na napravi izvajajte le tisto vzdrževanje in popravila, ki so navedeni v teh navodilih. Natančno sledite opisanim korakom. Uporabljajte le originalne nadomestne dele Testo.
•Nevarnost lahko povzročajo tudi sistemi, ki jih merite ali okolje, v katerem izvajate meritve: upoštevajte varnostne uredbe, ki pri izvajanju meritev veljajo v vašem okolju.
•Odslužene/okvarjene akumulatorske baterije odlagajte v skladu z veljavnimi zakonskimi uredbami.
•Odsluženo napravo odnesite na zbirno mesto odpadnih električnih in elektronskih naprav (upoštevajte lokalne predpise) ali pa jo za odstranitev vrnite podjetju Testo.
3

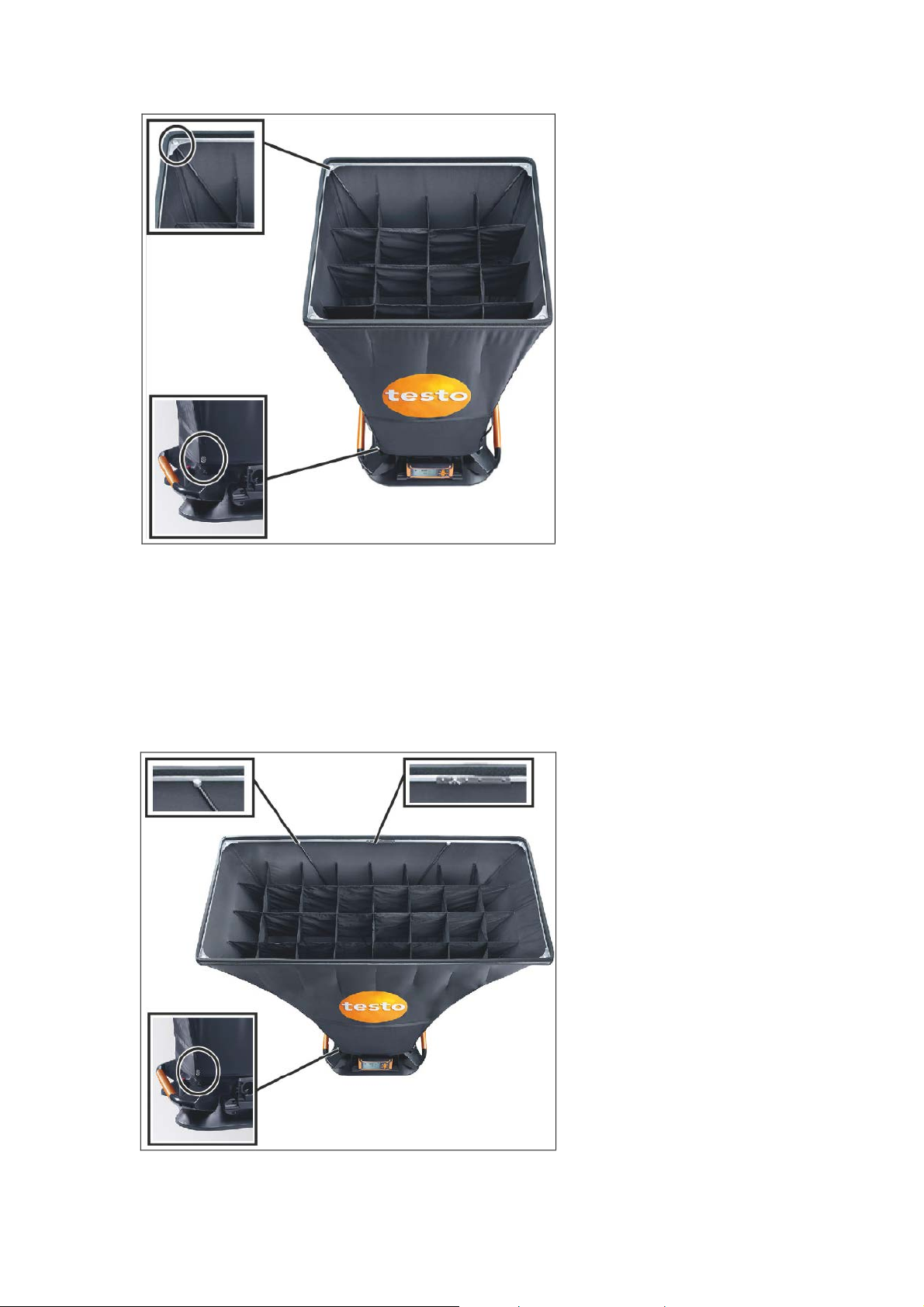

Testo 420 se uporablja za merjenje pretoka zraka (glavna uporaba), merjenje s Pitotovo cevjo in merjenje tlaka v klimatskih napravah in sistemih prezračevanja. Zahvaljujoč zamenljivim pokrovom pretoka, lahko Testo 420 uporabljate za zračne dovode in odvode različnih velikosti.
Z dodatno aplikacijo (za Android/iOS), lahko meritve priročno prikažete na tabličnem računalniku ali pametnem telefonu, poleg tega pa jih preko aplikacije lahko tudi zaženete, zaustavite in shranite.
Uporaba tega brezžičnega modula je predmet predpisov in določil posamezne države uporabe. Modul se zato lahko uporablja samo v državah, za katere je bilo izdano certifikat. Uporabnik in vsak lastnik ima obveznost, da se drži teh pravil in pogojev za uporabo, in priznava, da je ponovna prodaja, izvoz, uvoz in ostalo, zlasti v državah brez brezžičnih dovoljenj, njegova odgovornost.
BLUETOOTH MODUL
Funkcija |
Vrednosti |
Bluetooth |
Območje >20 m (prosto polje) |
Tip Bluetooth |
LSD Science & Technology Co., Ltd |
|
L Serija BLE modula (8.5.2013), ki temelji na čipu TI CC254X |
ID kvalificiran izgled |
B016552 |
Bluetooth radio razred |
Razred 3 |
Bluetooth podjetje |
10274 |
Certifikati za države:
Belgija, Bolgarija, Danska, Nemčija, Estonija, Finska, Francija, Grčija, Irska, Italija, Hrvaška, Latvija, Litva, Luksemburg, Malta, Nizozemska, Avstrija, Poljska, Portugalska, Romunija, Švedska, Slovaška, Slovenija, Španija, Češka Republika, Madžarska, Velika Britanija, Republika Ciper.
Države EFTA:
Norveška
Ostale države:
ZDA, Turčija, Indija in Hongkong
FCC izjava: Ta naprava je skladna z delom 15 pravilnika FCC. Delovanje je predmet naslednjih dveh pogojev: (1) Ta naprava ne sme povzročati škodljivih motenj. (2) Ta naprava mora sprejeti vsako motnjo, vključno z motnjo, ki lahko povzroči njeno neželeno delovanje.
Spremembe: FCC zahteva, da je uporabnik seznanjen z dejstvom, da kakršnekoli spremembe ali predelave naprave, ki niso eksplicitno odobrene s strani Testo AG, izničujejo uporabnikove pravice za uporabo te naprave.
4
SPLOŠNI TEHNIČNI PODATKI
Funkcija |
Vrednosti |
Parametri merjenja |
Temperatura: °C/ °F |
|
Vlažnost: %RH / %rF / td°C / WB°C |
|
Hitrost pretoka: m/s / ft/min |
|
Volumski pretok: m3/h / cfm / l/s |
|
Pritisk (absolutni pritisk): hPa / mbar / kPa |
|
Pritisk (diferencialni pritisk): Pa / hPa / mbar / mmH2O / |
|
inH2O |
Merilni cikel |
1/sek |
Vmesniki |
Mini DIN tipalo |
|
Micro USB |
Območja merjenja |
Temperatura: -20 do +60°C /-4 do 140°F |
|
Vlažnost: 0 do 100%RH |
|
Hitrost pretoka: 0 do 14 m/s / 0 do 2750 ft/min |
|
Volumski pretok: 40 do 4000 m3/h / 25 do 2300 cfm / 11 do |
|
1100 l/s |
|
Pritisk (absolutni pritisk): 700 do 1100 hPa |
|
Pritisk (diferencialni pritisk): -120 do +120 Pa |
Ločljivost |
Temperatura: 0.1°C / 0.1°F |
|
Vlažnost: 0.1 %RH |
|
Hitrost pretoka: 0.01 m/s |
|
Volumski pretok: 1 m3/h / 1 cfm |
|
Pritisk (absolutni pritisk): 0.1 hPa / 0.1 mbar / 0.01 kPa |
|
Pritisk (diferencialni pritisk): 0.001 Pa / 0.00001 hPa / |
|
0.00001 mbar / 0.0001mmH2O / 0.000001 inH2O |
Natančnost (nazivna |
Temperatura: ±0.5°C (0 do 70°C) / ±0.8°C (-20 do 0°C) |
temperatura 22°C / |
Vlažnost: ±1.8 %RH + 3%merilne vrednosti pri +22°C (5 do |
71.6°F |
80% RH) (daljša aplikacija visoke vlažnosti lahko povzroči |
|
začasno drsenje senzorja) |
|
Hitrost pretoka: ni specifikacij natančnosti od izračunane |
|
spremenljivke |
|
Volumski pretok1: ±3%merilne vrednosti + 12 m3/h pri |
|
+22°C , 1013 hPa (85 do 3500 m3/h) |
|
±3% + 7 dfm (50 do 2.100 cfm) |
|
Napaka kompenzacije absolutnega pritiska: |
|
±0.04% merilne vrednosti / hPa odstopa od 1013hPa |
|
Pritisk (absolutni pritisk): ±3 hPa |
|
Pritisk (diferencialni pritisk): |
|
±2% merilne vrednosti +0.05 Pa (pri 22°C, 1013 hPa) |
|
Napaka kompenzacije absolutnega pritiska: |
|
±0.04% merilne vrednosti / hPa odstopa od 1013 hPa |
1 Vsi podatki natančnosti veljajo v laboratorijskih pogojih ali s potrebno kompenzacijo (korekcijskim faktorjem) s standardnim pokrovom 610x610 mm. Najmanjša velikost odvoda je 360x360 mm.
