testo 176 · Data logger

Manual de instrucciones

testo 176 · Data logger

Istruzioni per l'uso

testo 176 · Datalogger

Gebruiksaanwijzing

www.GlobalTestSupply.com

Español ............................................................................................................... 3

Italiano............................................................................................................... 33

Nederlands ........................................................................................................ 61

2

www.GlobalTestSupply.com

1 Índice

Pos: 1 /TD/Ü ber sc hrift en /1. I nhal t @ 0\mod_1177587817070_206.doc @ 1245 @ 1 @ 1

1 Índice

1 Índice ........................................................................................................ 3

2 Seguridad y eliminación ......................................................................... 4

2.1. Indicaciones sobre este manual ...................................................... 4

2.2. Garantizar la seguridad ................................................................... 5

2.3. Protección del medio ambiente ....................................................... 5

3 Especificaciones ..................................................................................... 7

3.1. Uso .................................................................................................. 7

3.2. Datos técnicos ................................................................................. 8

4 Primeros pasos ...................................................................................... 16

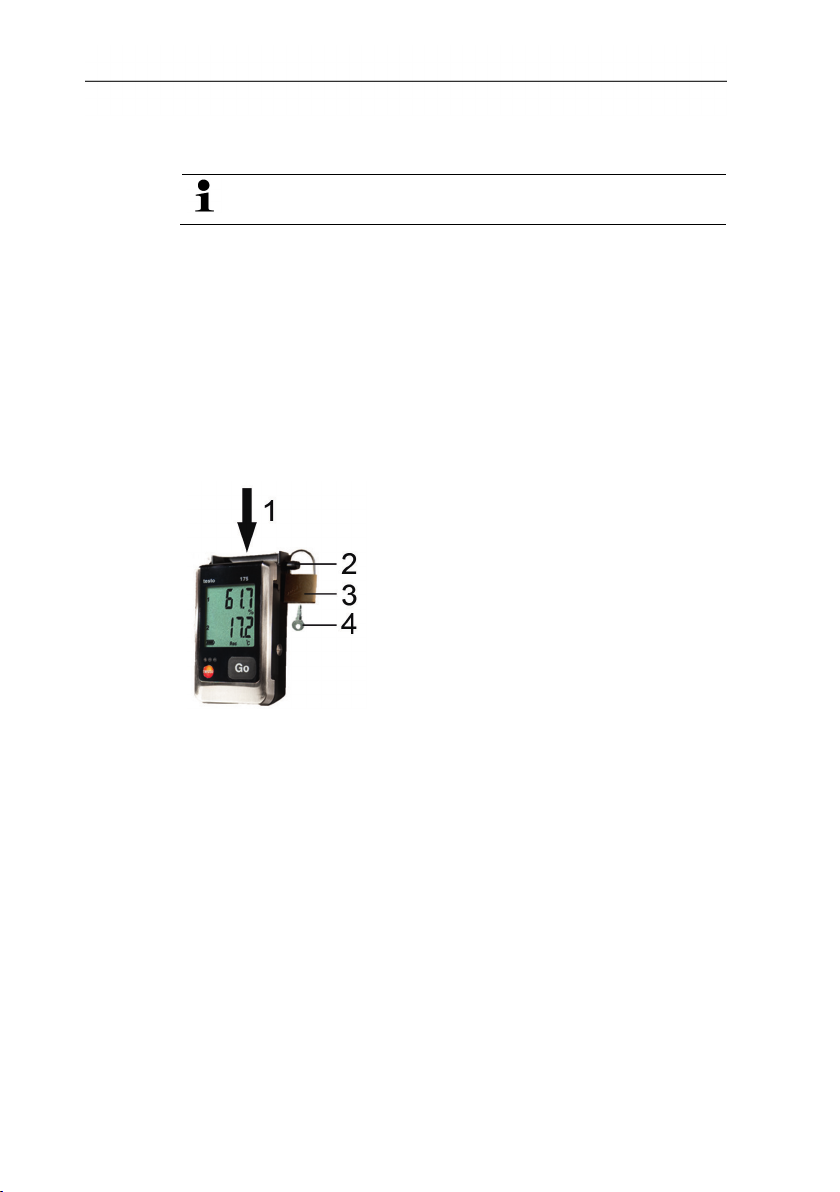

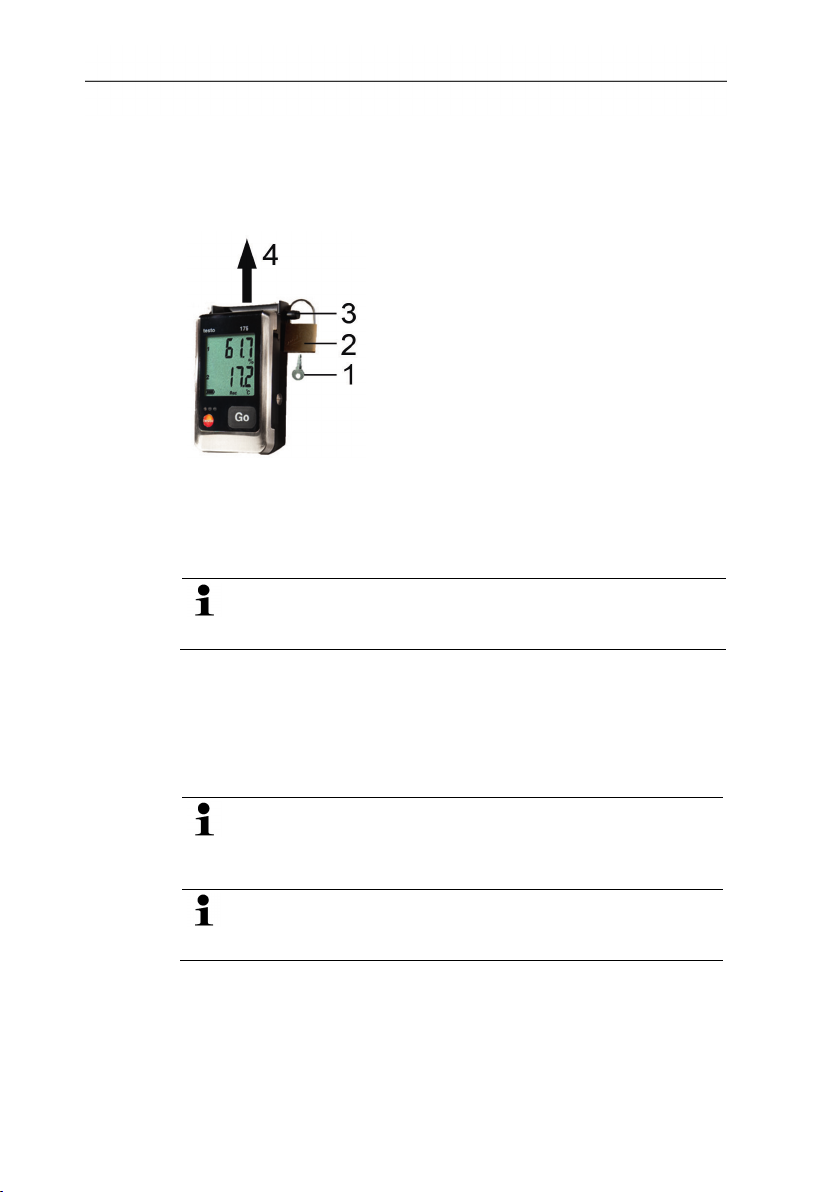

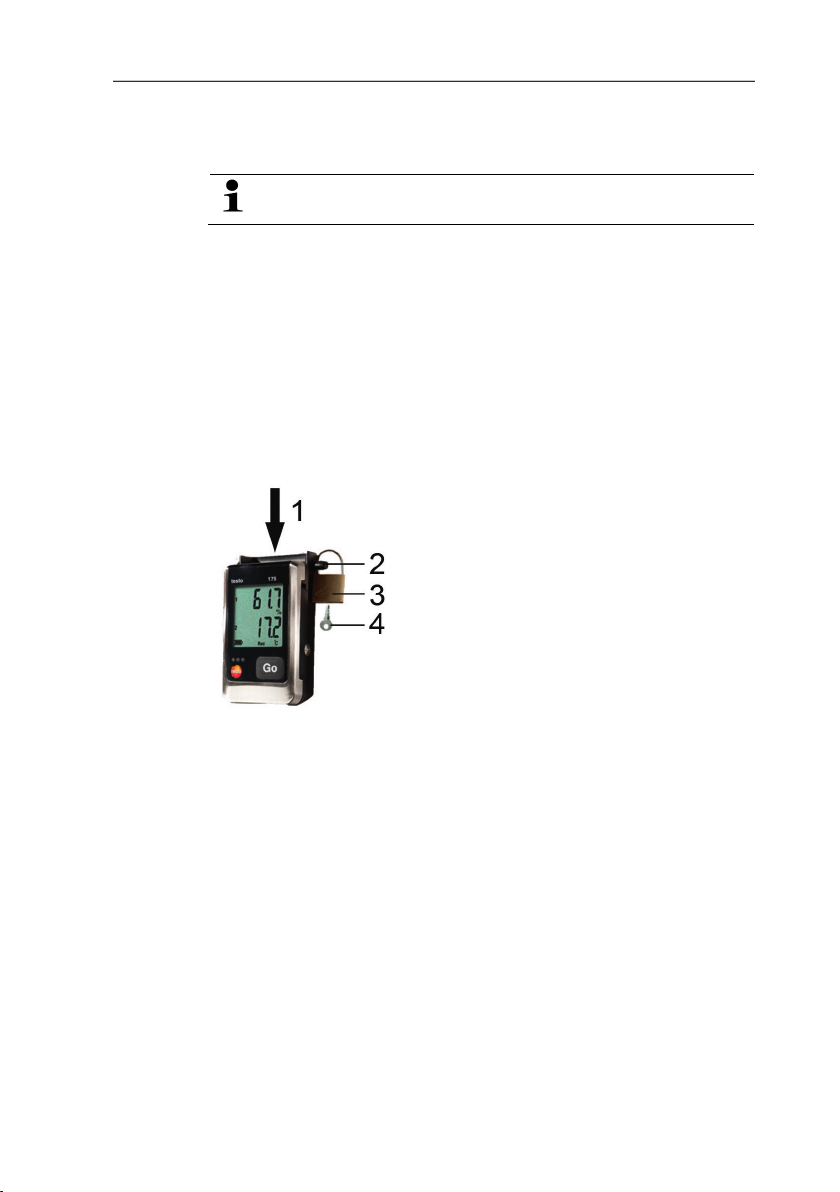

4.1. Apertura del candado y desmontaje del registrador de datos........ 16

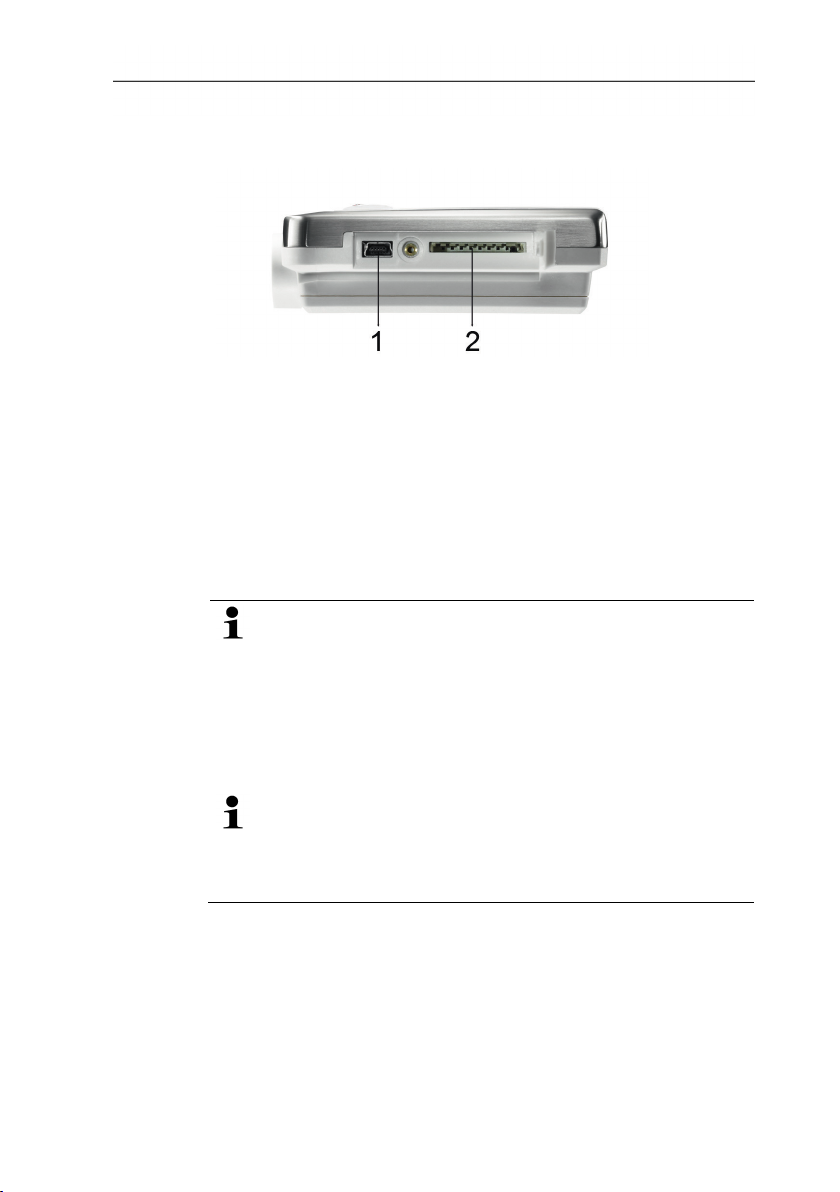

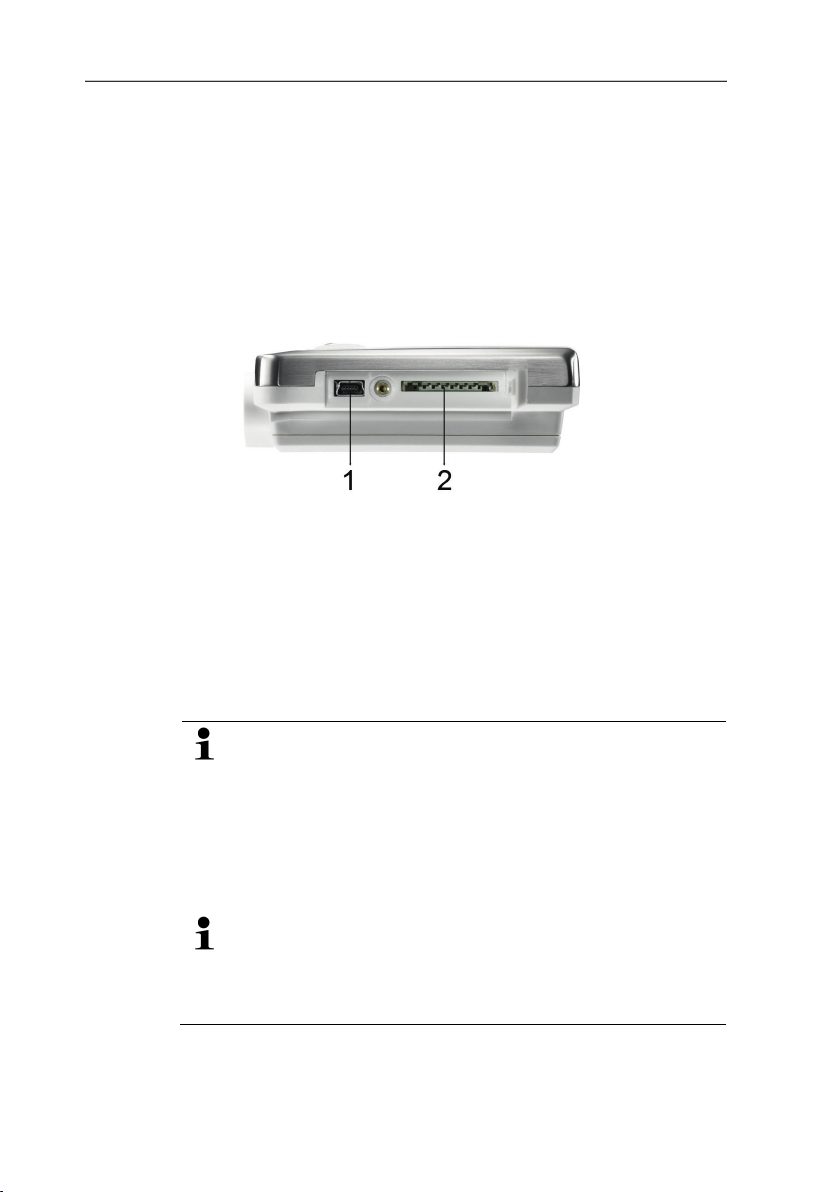

4.2. Conexión del registrador de datos al PC ....................................... 16

5 Elementos de visualización y control .................................................. 17

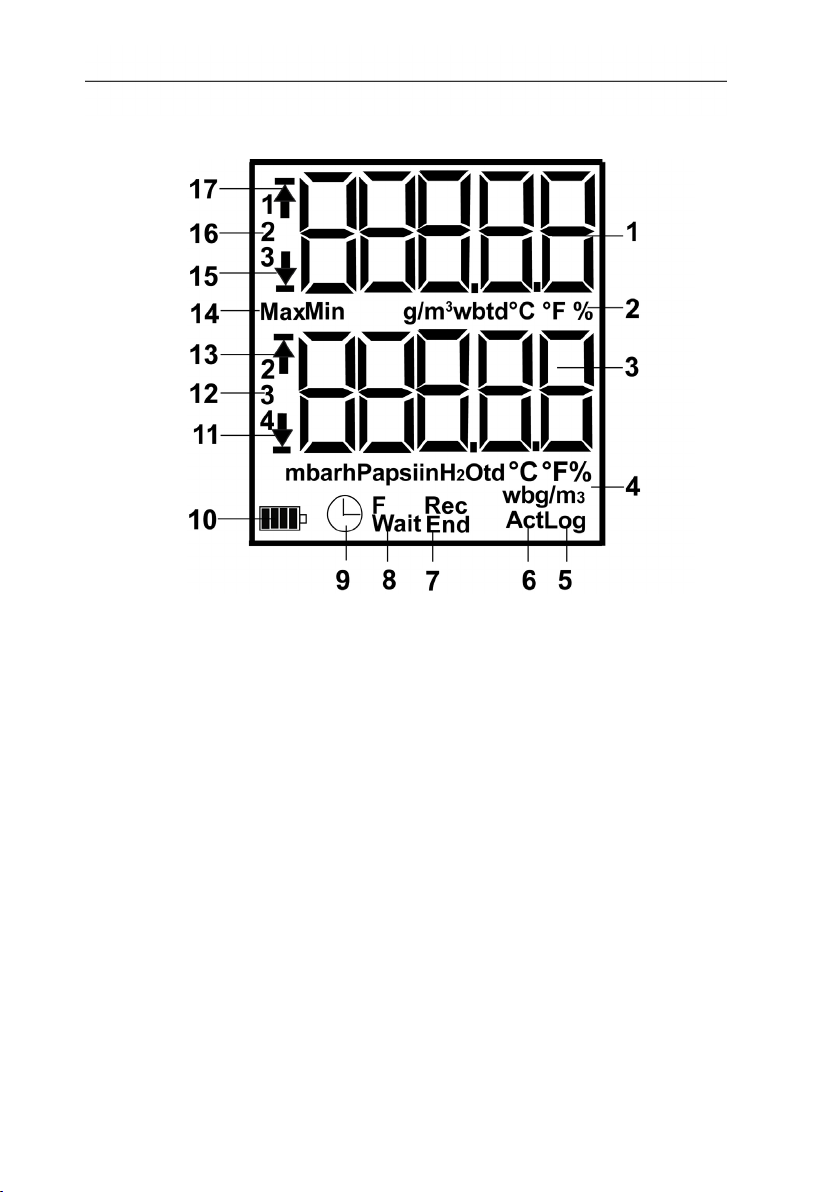

5.1. Visualizador ................................................................................... 17

5.2. LED ............................................................................................... 20

5.3. Funciones de las teclas ................................................................. 21

6 Utilización del producto ........................................................................ 22

6.1. Conexión de las sondas ................................................................ 22

6.2. Programar el data logger ............................................................... 22

6.3. Resumen de menús ...................................................................... 23

6.4. Montaje del soporte de pared ........................................................ 26

6.5. Montaje bajo llave del registrador de datos ................................... 26

6.6. Lectura de datos ............................................................................ 27

7 Mantenimiento del producto ................................................................. 28

7.1. Cambio de pilas ............................................................................. 28

7.2. Limpiar el instrumento ................................................................... 29

8 Consejos y ayuda .................................................................................. 30

8.1. Mensajes de error .......................................................................... 30

8.2. Accesorios y repuestos ................................................................. 31

3

www.GlobalTestSupply.com

2 Seguridad y eliminación

Indicación de advertencia, nivel de peligro según

Pos: 2 /TD/Ü ber sc hrift en /2. Si ch erh eit und U mw elt @ 0\ mod_1173774719351_206.doc @ 294 @ 1 @ 1

2 Seguridad y eliminación

Pos: 3 /TD/Ü ber sc hrift en /2.1 Zu dies em Dok umen t @ 0\ mod_1173775252351_206.doc @ 348 @ 2 @ 1

2.1. Indicaciones sobre este manual

Pos: 4 /TD/S ic herh eit und U m welt/ Zu di esem Do kum ent/V er wen dung /Ver w end ung ( Sta ndar d) @ 0 \mod_1173775068554_206.doc @ 339 @ 5 @ 1

Uso

> Lea atentamente este manual y familiarícese con el manejo del

producto antes de utilizarlo. Preste especial atención a la
información de seguridad y a las indicaciones de advertencia
para prevenir lesiones y daños en el producto.

> Tenga este manual a mano de forma que le resulte fácil

consultarlo cuando sea necesario.

Pos: 5 /TD/S ic herh eit und U m welt/ Zu di esem Do kum ent/S ym bole un d S chr eibk on venti one n/S ymb ole u nd Schr eib ko nv. [Sta ndar d_g roß ] @ 0\mod_1174982140622_206.doc @ 517 @ 5 @ 1

> Entregue este manual a posteriores usuarios de este producto.

Identificación
Símbolo Explicación

la palabra utilizada:
¡Peligro! Posibilidad de lesiones corporales

graves.
¡Precaución! Posibilidad de lesiones corporales

leves o daños materiales.
> Respete las medidas de precaución

indicadas.

Indicación: información básica o

1. ...

complementaria.
Acción: varios pasos, se debe respetar el orden.

2. ...

> ... Acción: un paso o un paso opcional.

- ... Resultado de una acción.

Menú

Elementos del instrumento, del visualizador del
instrumento o de la interface de usuario.

[OK]

Teclas de función del instrumento o botones de

la interface de usuario.
... | ... Funciones/rutas dentro de un menú.
“...” Ejemplos

4

www.GlobalTestSupply.com

Pos: 6 /TD/Ü ber sc hrift en /2.2 Sic her hei t ge währl ei sten @ 0\mod_1173780783960_206.doc @ 368 @ 2 @ 1

2.2. Garantizar la seguridad

Pos: 7 /TD/Sic herhei t und Um welt/ Sicher heit ge währl eist en/Pro dukt bestim mungsg emäß v erwen den @ 0\mod_1173781261848_206.doc @ 388 @ @ 1

> Utilice el producto solamente de forma adecuada y según su

finalidad de uso observando los parámetros especificados en

Pos: 8 /TD/S ic herh eit und U m welt/ Sic her heit ge währ l eist en/te st o 17 4-175/spannungsf ühr ende Teil e 17 5-176 @ 7\mod_1282811328700_206.doc @ 71295 @ @ 1

los datos técnicos. No fuerce el instrumento.

> ¡Nunca realice mediciones con el equipo en o cerca de piezas

Pos: 9 /TD/S ic herh eit und U m welt/ Sic her heit ge währ l eist en/te st o 17 4-175 /Bli nds to pfe n @ 6 \mod_1274956302912_206.doc @ 61917 @ @ 1

bajo tensión!

> Antes de cada medición, verifique si las conexiones están

correctamente cerradas con un tapón obturador o si el sensor
correspondiente está colocado correctamente. De lo contrario
no se alcanzará la clase de protección especificada en los
datos técnicos para el equipo respectivo.

> testo 176 T3, testo 176 T4: La diferencia máxima de potencial

permitida entre las entradas de sondas es de 50 V. Tenga en
cuenta esto al utilizar sensores de superficie con termocuplas

Pos: 10 /TD/ Sic her heit un d U mwel t/ Sich erh eit g ewä hrl eis ten/ Son den abk ühle n l ass en @ 0\mod_1190094931187_206.doc @ 4875 @ @ 1

no aisladas.

> Después de la última medición, deje que las sondas y los tubos

de las sondas se enfríen suficientemente para evitar quemarse

Pos: 11 /TD/ Sic her heit un d U mwel t/ Sich erh eit g ewä hrl eis ten/T e mpera tur ang abe n au f S ond en/F ühl ern @ 0\ mod_1175693293070_206.doc @ 612 @ @ 1

con la punta caliente del sensor o con el tubo de la sonda.

> Los datos de temperatura de las sondas se refieren solamente

al rango de medición de los sensores. No exponga las
empuñaduras y los cables de alimentación a temperaturas
superiores a 70 °C (158 °F) si estos componentes no han sido
expresamente autorizados para el uso a temperaturas

Pos: 12 /TD/Sic herhei t und U mwelt/ Sich erheit g ewähr leis ten/N ur besc hrieb ene War tungs arbei ten dur chführ en @ 0\mod_1175692705195_206.doc @ 603 @ @ 1

elevadas.

> Realice únicamente los trabajos de mantenimiento del

instrumento que vienen descritos en este manual respetando
siempre los pasos indicados. Utilice solamente repuestos

Pos: 13 /TD/Ü b ersc hrif te n/2. 3 U mwel t s chütz e n @ 0 \mod_1173780843645_206.doc @ 377 @ 2 @ 1

originales de testo.

2 Seguridad y eliminación

2.3. Protección del medio ambiente

Pos: 14.1 /T D/ Sich er heit un d Um welt /Um wel t sc hütz en/ Akk us/B at terie n e nts org en @ 0\mod_1175693637007_206.doc @ 621 @ @ 1

> Elimine las baterías defectuosas o agotadas según las

Pos: 14.2 /T D/ Sich er heit un d Um welt /Um wel t sc hütz en/ Pr odu kt ents orge n @ 0\mod_1173780307072_206.doc @ 359 @ @ 1

disposiciones legales vigentes.

> Una vez finalizada su vida útil, lleve el producto a un centro de

reciclaje especial para equipos eléctricos y electrónicos (tenga
en cuenta las leyes vigentes en su país) o devuelva el producto
a testo para su eliminación.

5

www.GlobalTestSupply.com

2 Seguridad y eliminación

Pos: 15 /TD/Üb erschr ifte n/3. Lei stungs besc hreib ung @ 0\mod_1173774791554_206.doc @ 303 @ 1 @ 1

Atención: su producto está marcado con este

símbolo.

Significa que los productos eléctricos y

electrónicos usados no deberían mezclarse con

los residuos domésticos generales. Existe un

sistema de recogida independiente para estos

productos.

6

www.GlobalTestSupply.com

3 Especificaciones

Pos: 16 /TD/Üb erschr ifte n/3.1 Ver wen dung @ 0\ mod_1176211016437_206.doc @ 697 @ 2 @ 1

3.1. Uso

Pos: 17 /TD/ Lei st ungs bes chr eib ung/ Verwendung/testo 176 @ 6\mod_1278332087294_206.doc @ 63257 @ 5 @ 1

Los registradores de datos testo 176 sirven para memorizar y leer
los valores de medición individuales y las series de mediciones.

Los valores de medición se miden con testo 176 , se memorizan y
se transfieren a través del cable USB o la tarjeta SD al PC, donde
pueden leerse y evaluarse con ayuda del testo Comfort Software.
Mediante el software los registradores de datos también pueden
programarse individualmente.

Ejemplos de aplicación

testo 176 T1 es ideal para la medición de temperaturas en
condiciones extremas, como por ejemplo en barcos o centrales
eléctricas, dado que está bien protegido contra la acción de
fenómenos mecánicos gracias a su robusta carcasa de metal.

testo 176 T2 es ideal para mediciones de temperatura, por ejemplo
en el área de comestibles, debido a las posibilidades de conexión
para sensores externos de gran precisión Pt100.

testo 176 T3 puede llevar a cabo mediciones de temperatura
paralelas hasta en cuatro puntos de medición en condiciones
extremas gracias a las conexiones externas para sondas
(termocuplas tipo T, tipo K y tipo J) y su robusta carcasa de metal.

testo 176 T4 es bien apropiado para diferentes aplicaciones, como
por ejemplo la comprobación de la temperatura de alimentación y
retorno de una calefacción de suelo radiante en hasta cuatro
puntos de medición diferentes, gracias a sus conexiones externas
para sondas (termocuplas tipo T, tipo K y tipo J).

testo 176 H1 es ideal para el control paralelo de temperatura y
humedad, por ejemplo en almacenes.

testo 176 H2 puede llevar a cabo mediciones paralelas de
temperatura y humedad en condiciones extremas merced a sus
conexiones externas para sondas y su robusta carcasa de metal.

testo 176 P1 puede medir simultáneamente presión, temperatura y
humedad, por lo cual resulta óptimo para documentación de las

Pos: 18 /TD/Ü b ersc hrif te n/3. 2 T echni sc he D at en @ 0\mod_1176211088437_206.doc @ 706 @ 2 @ 1

condiciones ambientales, por ejemplo en laboratorios.

3 Especificaciones

7

www.GlobalTestSupply.com

3 Especificaciones

3.2. Datos técnicos

Pos: 19 /TD/Lei stung sbes chrei bung/T ech nische D aten/t esto 17 6 T1 @ 6\mod_1278341497598_206.doc @ 63331 @ 5 @ 1

testo 176 T1 (0572 1761)
Características Valores
Parámetro de

medición

Tipo de sonda Pt100 clase A interna
Rango de medición -35 a +70 °C
Precisión del

sistema
Resolución 0,01 °C
Temperatura de

funcionamiento
Temperatura de

almacenamiento
Tipo de pila 1 de litio (TL-5903)
Tiempo de

operatividad
Tipo de protección IP68
Dimensiones en

mm (LxAxA)
Peso Aprox. 410 g
Intervalo de

medición
Interfaz Mini-USB, ranura para tarjeta SD
Capacidad de

almacenamiento
Garantía 24 meses, condiciones de garantía: Consulte

Normas 2014/30/UE, EN 128301

Temperatura (°C/°F)

± 0,2 °C (-35 a +70 °C) ± 1 dígito

-35 ... +70 °C

-40 ... +85 °C

8 años (intervalo de medición de 15 min,
+25 °C)

103 x 63 x 33 mm

1 s – 24 h (seleccionable, para la medición

en línea 2 s - 24 h)

2 millones de valores medidos

el sitio de Internet www.testo.com/warranty

1

Tenga en cuenta que en este equipo, conforme a EN 12830, se debe llevar a

cabo una comprobación y calibración periódicas según EN 13486.

8

www.GlobalTestSupply.com

3 Especificaciones

testo 176 T2 (0572 1762)
Características Valores
Parámetro de

Temperatura (°C/°F)

medición
Tipo de sonda 2, Pt100 clase A externas
Rango de medición -100 a +400 °C
Precisión del

equipo

±0,2 °C (-100 a +200 °C) ± 1 dígito

±0,3 °C (+200 a +400 °C) ± 1 dígito
Resolución 0,01 °C
Temperatura de

-35 ... +70 °C

funcionamiento
Temperatura de

-40 ... +85 °C

almacenamiento
Tipo de pila 1 de litio (TL-5903)
Tiempo de

operatividad

8 años (intervalo de medición de 15 min,

+25 °C)
Tipo de protección IP65
Dimensiones en

103 x 63 x 33 mm
mm (LxAxA)

Peso aprox. 220 g
Intervalo de

medición

1 s – 24 h (seleccionable, para la medición

en línea 2 s - 24 h)

Interfaz Mini-USB, ranura para tarjeta SD
Capacidad de

2 millones de valores medidos
almacenamiento

Garantía 24 meses, condiciones de garantía: Consulte

el sitio de Internet www.testo.com/warranty

Normas 2014/30/UE, EN 128302

2

Tenga en cuenta que en este equipo, conforme a EN 12830, se debe llevar a

cabo una comprobación y calibración periódicas según EN 13486

9

www.GlobalTestSupply.com

3 Especificaciones

testo 176 T3 (0572 1763)
Características Valores
Parámetro de

medición

Tipo de sonda 4 termocuplas (tipo T, K, J) externas
Rango de medición -100 a + 750 °C (tipo J)

Precisión del
equipo

Resolución 0,1 °C
Temperatura de

funcionamiento
Temperatura de

almacenamiento
Tipo de pila 1 de litio (TL-5903)
Tiempo de

operatividad
Tipo de protección IP65
Dimensiones en

mm (LxAxA)
Peso aprox. 430 g
Intervalo de

medición
Interfaz Mini-USB, ranura para tarjeta SD
Capacidad de

almacenamiento
Garantía 24 meses, condiciones de garantía: Consulte

Directiva CE 2014/30/UE

Temperatura (°C/°F)

-195 a + 1.000 °C (tipo K)

-200 a + 400 °C (tipo T)
± 1 % del valor medido (-200 a -100,1 °C)

± 1 dígito
±0,3 °C (-100 a +70 °C) ± 1 dígito
± 0,5 % del valor medido (+70,1 a +1000 °C)

± 1 dígito

-20 ... +70 °C

-40 ... +85 °C

8 años (intervalo de medición de 15 min,
+25 °C)

103 x 63 x 33 mm

1 s – 24 h (seleccionable, para la medición

en línea 2 s - 24 h)

2 millones de valores medidos

el sitio de Internet www.testo.com/warranty

10

www.GlobalTestSupply.com

3 Especificaciones

testo 176 T4 (0572 1764)
Características Valores
Parámetro de

Temperatura (°C/°F)
medición

Tipo de sonda 4 termocuplas (tipo T, K, J) externas
Rango de medición -100 a + 750 °C (tipo J)

-195 a + 1.000 °C (tipo K)

-200 a + 400 °C (tipo T)

Precisión del
equipo

± 1% del valor medido (-200 a -100,1 °C)

± 1 dígito

±0,3 °C (-100 a +70 °C) ± 1 dígito

± 0,5% del valor medido (+70,1 a +1000 °C)

± 1 dígito
Resolución 0,1 °C
Temperatura de

-20 ... +70 °C

funcionamiento
Temperatura de

-40 ... +85 °C

almacenamiento
Tipo de pila 1 de litio (TL-5903)
Tiempo de

operatividad

8 años (intervalo de medición de 15 min,

+25 °C)
Tipo de protección IP65
Dimensiones en

103 x 63 x 33 mm
mm (LxAxA)

Peso aprox. 230 g
Intervalo de

medición

1 s – 24 h (seleccionable, para la medición

en línea 2 s - 24 h)

Interfaz Mini-USB, ranura para tarjeta SD
Capacidad de

2 millones de valores medidos
almacenamiento

Garantía 24 meses, condiciones de garantía: Consulte

el sitio de Internet www.testo.com/warranty

Directiva CE 2014/30/UE

11

www.GlobalTestSupply.com

3 Especificaciones

testo 176 H1 (0572 1765)
Características Valores
Parámetro de

medición

Tipo de sonda 2 sensores de temperatura NTC externos o

Rango de medición 0 a 100 % HR (sin condensación)

Precisión del
equipo

Resolución 0,1 °C, 0,1 % HR
Temperatura de

funcionamiento
Temperatura de

almacenamiento
Tipo de pila 1 de litio (TL-5903)
Tiempo de

operatividad
Tipo de protección IP65
Dimensiones en

mm (LxAxA)
Peso aprox. 220 g
Intervalo de

medición
Interfaz Mini-USB, ranura para tarjeta SD
Capacidad de

almacenamiento
Garantía 24 meses, condiciones de garantía: Consulte

Directiva CE 2014/30/UE

Temperatura (°C/°F) y humedad (%HR /
%RH/ °Ctd

g/m3, WB)

,

2 sensores de humedad capacitivos externos

-20 a +70 °C

-40 a +70 °Ctd
± 0,2 °C (-20 a +70 °C) ± 1 dígito
± 0,4 °C (rango restante) ± 1 dígito
La precisión para mediciones de humedad

deriva de la precisión de la sonda conectada.

-20 ... +70 °C

-40 ... +85 °C

8 años (intervalo de medición de 15 min,
+25 °C)

103 x 63 x 33 mm

1 s – 24 h (seleccionable, para la medición

en línea 2 s - 24 h)

2 millones de valores medidos

el sitio de Internet www.testo.com/warranty

12

www.GlobalTestSupply.com

3 Especificaciones

testo 176 H2 (0572 1766)
Características Valores
Parámetro de

medición

Temperatura (°C/°F) y humedad

(%HR /%RH / °Ctd

g/m3, WB)

,

Tipo de sonda 2 sensores de humedad capacitivos externos
Rango de medición 0 a 100 % HR (sin condensación)

-20 a +70°C

-40 a +70° Ctd

Precisión del
equipo

±0,2°C (-20 a +70°C) ± 1 dígito

±0,4°C (rango restante) ± 1 dígito

La precisión para mediciones de humedad

deriva de la precisión de la sonda conectada.
Resolución 0,1 °C, 0,1 % HR
Temperatura de

-20 ... +70 °C

funcionamiento
Temperatura de

-40 ... +85 °C

almacenamiento
Tipo de pila 1 de litio (TL-5903)
Tiempo de

operatividad

8 años (intervalo de medición de 15 min,

+25 °C)
Tipo de protección IP65
Dimensiones en

103 x 63 x 33 mm
mm (LxAxA)

Peso aprox. 430 g
Intervalo de

medición

1 s – 24 h (seleccionable, para la medición

en línea 2 s - 24 h)

Interfaz Mini-USB, ranura para tarjeta SD
Capacidad de

2 millones de valores medidos
almacenamiento

Garantía 24 meses, condiciones de garantía: Consulte

el sitio de Internet www.testo.com/warranty

Directiva CE 2014/30/UE

13

www.GlobalTestSupply.com

3 Especificaciones

600 mbar a 1.100 mbar

0 a 100 % HR (sin condensación)

± 0,2 °C (-20 a +70 °C) ± 1 dígito

deriva de la precisión de la sonda conectada.

testo 176 P1 (0572 1767)
Características Valores
Parámetro de

medición

Tipo de sonda 2 sensores de temperatura NTC externos o

Rango de medición

Temperatura (°C/°F) y humedad
(%HR /%RH / °Ctd

g/m3), presión

,

barométrica (mbar, hPa, psi, inH2O)

2 sensores de humedad capacitivos externos
1 sensor de presión absoluta interno

-20 a +70 °C

-40 a +70 °Ctd

Precisión

± 0,4 °C (rango restante) ± 1 dígito
± 3 mbar (0 a 50 °C) ± 1 dígito
La precisión para mediciones de humedad

Resolución 0,1 °C / 0,1 %HR / 0,1 mbar
Temperatura de

-20 ... +70 °C

funcionamiento
Temperatura de

-40 ... +85 °C

almacenamiento
Tipo de pila 1 de litio (TL-5903)
Tiempo de

operatividad

8 años (intervalo de medición de 15 min,

+25 °C)
Tipo de protección IP54
Dimensiones en

103 x 63 x 33 mm
mm (LxAxA)

Peso aprox. 230 g
Intervalo de medición 1 s – 24 h (seleccionable, para la medición

en línea 2 s - 24 h)

Interfaz Mini-USB, ranura para tarjeta SD
Capacidad de

2 millones de valores medidos
almacenamiento

Garantía 24 meses, condiciones de garantía: Consulte

el sitio de Internet www.testo.com/warranty

Directiva CE 2014/30/UE

14

www.GlobalTestSupply.com

Pos: 26 /TD/ Lei st ungs bes chr eib ung/T ec hnis che D at en/H in weis B atter ies tand zeit @ 6\mod_1274958762415_206.doc @ 62014 @ 5 @ 1

Duración de la pila

En la ventana de programación del software se obtienen valores
indicativos típicos de la duración prevista para la pila. Estos se
calculan en base a los siguientes factores:

• Intervalo de medición

• Cantidad de sensores conectados

Como la duración de la pila depende aún de muchos otros
factores, los datos calculados son solo valores indicativos.

Los siguientes factores influyen negativamente en la duración de la
pila:

• parpadeo prolongado de los LED

• lectura frecuente (varias veces al día) desde la tarjeta SD

• grandes variaciones de la temperatura de servicio

Los siguientes factores influyen positivamente en la duración de la
pila:

• visualizador desactivado

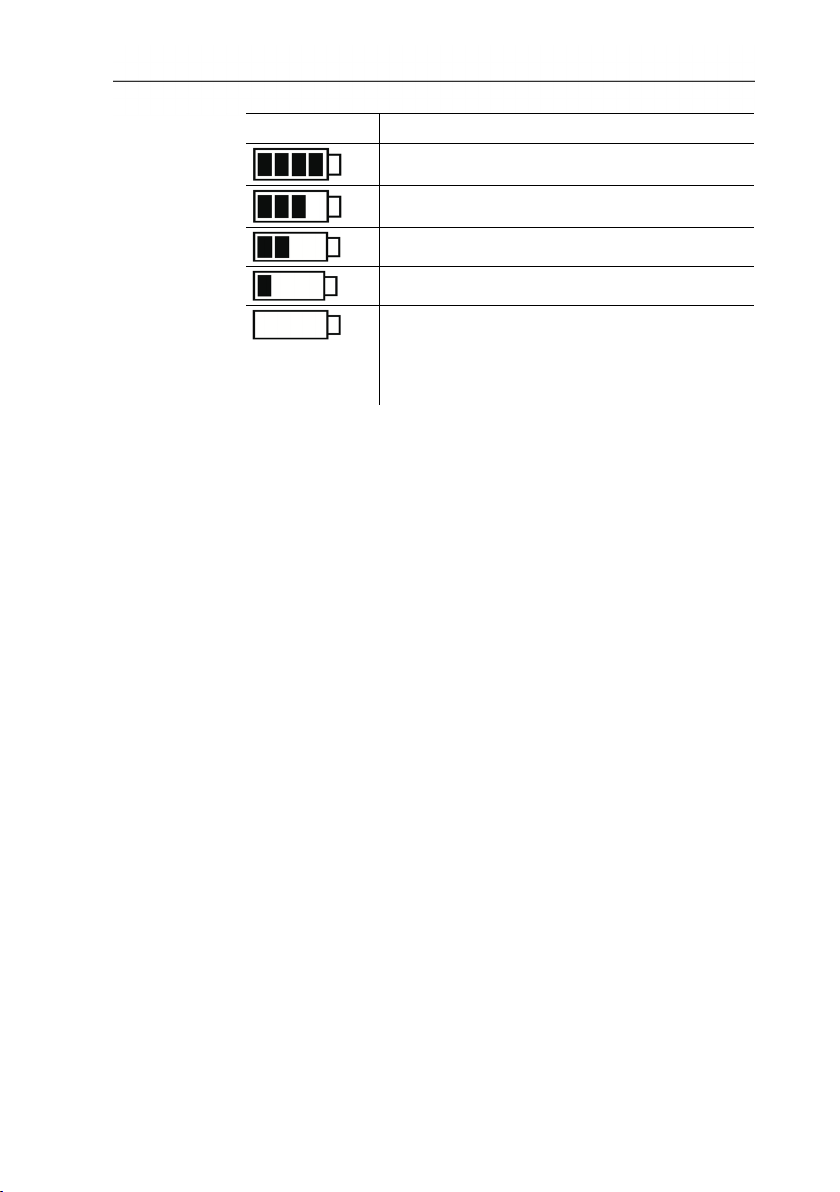

La indicación de la carga de la pila en el visualizador del

registrador de datos proviene de los valores calculados. Por otra
parte, la desconexión del registrador de datos se produce al
alcanzarse un umbral crítico de tensión. Por lo tanto puede pasar
que:

• se sigan registrando valores de medición aún cuando el

• el programa de medición sea detenido, aún cuando el indicador

En caso de agotarse la pila y de cambiarla, las lecturas
almacenadas no se pierden.

3 Especificaciones

indicador de carga de la pila indique ‟ agotado”.

de carga de la pila haya indicado poco antes que aún había
una carga remanente.

15

www.GlobalTestSupply.com

4 Primeros pasos

), si es

Pos: 27 /TD/Ü b ersc hrif te n/5. Erst e Schr itte @ 0 \mod_1173774895039_206.doc @ 321 @ 1 @ 1

4 Primeros pasos

Pos: 28 /TD/Ers te Schri tte/ test o 175_1 76/Dat enlog ger ents ich ern @ 7\mod_1288082730183_206.doc @ 72505 @ 2 @ 1

4.1. Apertura del candado y desmontaje del registrador de datos

1. Abrir el candado con la llave (1).

2. Retirar el candado (2) del pasador de seguridad.

3. Sacar el pasador de seguridad (3) a través de las aberturas del

soporte de pared.

Pos: 29 /TD/Ers te Schri tte/ test o 175_1 76/Bat teri en Hinw eis 176 @ 7\ mod_1290083606113_206.doc @ 73185 @ @ 1

4. Sacar el registrador de datos del soporte de pared (4).

El registrador de datos se entrega con una pila colocada
(tipo TL-5903). En la pantalla del registrador de datos se

Pos: 30 /TD/Ers te Schri tte/ test o 175_1 76/Dat enlog ger an PC anschli eß en H ard war e @ 6\mod_1275476329286_206.doc @ 62375 @ 2 @ 1

visualiza rSt.

4.2. Conexión del registrador de datos al PC

Para testo Comfort Software Basic 5:
El software está disponible en Internet como descarga gratuita con

obligación de registro: www.testo.com/download-center.

Encontrará las instrucciones de instalación y manejo del
software en el manual de instrucciones testo Comfort
Software Basic 5, que se descarga junto con el software.

El software puede pedirse en CD (N° art.: 0572 0580
que no se quiere descargar de Internet.

16

www.GlobalTestSupply.com

Para testo Comfort Software Professional y testo Comfort Software
CFR:

> Colocar el CD en la unidad lectora de CD-ROM.

1. Instalar el software testo Comfort Software.

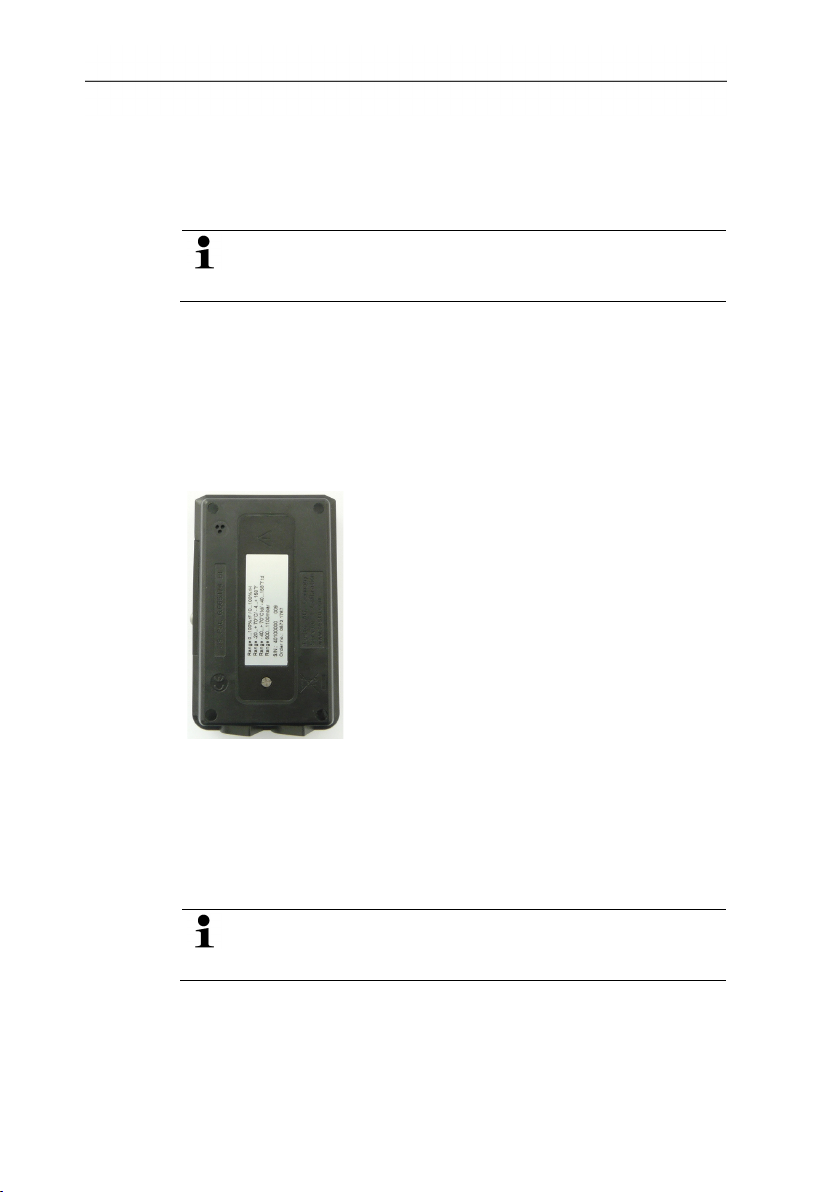

2. Conectar el cable USB a una interfaz USB libre del PC.

3. Aflojar el tornillo del lado derecho del registrador de datos.

4. Abrir la tapa.

5. Insertar el cable USB en el conector Mini-USB (1).

6. Configurar el registrador de datos, véase el manual de

Pos: 31 /TD/Pro dukt beschr eibung /Üb ersic ht/tes to 176 /Anz eige- und Bedienelemente, Display @ 6\mod_1278341804354_206.doc @ 63524 @ 1252 @ 1

5 Elementos de visualización y control

instrucciones testo Comfort Software que se entrega por
separado.

5 Elementos de visualización y control

5.1. Visualizador

Los registradores de datos testo 176 T1, testo 176 T3,
testo 176 H2 no tienen pantalla.

La función de pantalla puede conectarse/desconectarse
mediante el testo Comfort Software .

Dependiendo de las condiciones de funcionamiento, en la
pantalla pueden visualizarse diferentes tipos de
información. Encontrará una descripción detallada de la
información accesible en Resumen de menús, página 23.

Debido a limitaciones técnicas, la velocidad de
visualización de las pantallas de cristal líquido se reduce
a temperaturas por debajo de 0 °C (aprox. 2 segundos
a -10 °C, aprox. 6 segundos a -20 °C). Esto no afecta la
exactitud de medición.

17

www.GlobalTestSupply.com

5 Elementos de visualización y control

testo 176 T2, testo 176 T4, testo 176 H1, testo 176 P1

1 Valor medido canal 1, 2, 3 (según la cantidad de canales

y vista)
2 Unidades canal 1, 2, 3 (según la cantidad de canales y vista)
3 Valor medido canal 2, 3, 4 (según la cantidad de canales

y vista)
4 Unidades canal 2, 3, 4 (según la cantidad de canales y vista)
5 Cantidad de valores medidos almacenados con violación del

valor de medición (Log)
6 Valor intermedio de medición actual, se visualiza en la pantalla

pero no se guarda (Act)
7 Finalizó el programa de medición (End), el programa de

medición está en marcha (Rec)
8 Esperar el inicio del programa de medición (Wait), Criterio de

inicio fórmula programado (F)

9. Criterio de inicio fecha/hora programada

18

www.GlobalTestSupply.com

5 Elementos de visualización y control

10 Carga de la pila

Símbolo Carga

>151 días

<150 días

<90 días

<60 días

<30 días
> Leer los datos y cambiar la pila (véase

Cambio de pilas, página 28).

11 Valor de alarma inferior representado canal (2, 3, 4):

• parpadea: se muestra el valor de alarma programado

• iluminado: se está por debajo del valor de alarma

programado

12 Número de canal (2, 3, 4)
13 Valor de alarma superior representado canal (2, 3, 4):

• parpadea: se muestra el valor de alarma programado

• iluminado: se ha sobrepasado el valor de alarma

programado

14 Marcación del valor de medición:

Máx: máximo valor medido memorizado
Mín: mínimo valor medido memorizado

15 Valor de alarma inferior representado canal (2, 2, 3):

• parpadea: se muestra el valor de alarma programado

• iluminado: se está por debajo del valor de alarma

programado

16 Número de canal (2, 2, 3)
17 Valor de alarma superior representado canal (1, 2, 3):

• parpadea: se muestra el valor de alarma programado

• iluminado: se ha sobrepasado el valor de alarma

programado

19

www.GlobalTestSupply.com

5 Elementos de visualización y control

5.2. LED

Representación Explicación

El LED rojo
parpadea una vez
cada 10 segundos

El LED rojo
parpadea dos
veces cada
10 segundos

El LED rojo
parpadea tres
veces cada
10 segundos

El LED rojo
parpadea tres
veces al presionar
la tecla

El LED amarillo
parpadea tres
veces

El LED amarillo
parpadea tres
veces al presionar
la tecla

Los LED verde
y amarillo
parpadean tres
veces al presionar
la tecla

El LED verde
parpadea tres
veces al presionar
la tecla

Los LED rojo,
amarillo y verde
parpadean uno tras
otro

Pos: 32 /TD/ Pro du ktbes chr eib ung/ Üb ersi ch t/tes to 176 /Tas tenf u nkti onen @ 8\ mod_1297252482510_206.doc @ 76901 @ 255 @ 1

La pila tiene carga para menos de 30 días.

La pila tiene carga para menos de 10 días.

La pila está agotada.

Se quedó por encima / por debajo del valor
límite.

El aparato cambia del modo Wait al modo
Rec.

El aparato se encuentra en el modo Rec.

El aparato se encuentra en el modo End.

El aparato se encuentra en el modo Wait.

Se colocó la pila; el condensador se
encuentra en estado de carga.

20

www.GlobalTestSupply.com

5.3. Funciones de las teclas

Encontrará una descripción detallada de las indicaciones de la
pantalla en Resumen de menús, página 23.

✓ Equipo en estado de funcionamiento Wait y criterio de inicio

“Inicio por tecla” programado.

> Presionar la tecla [GO] durante aprox. 3 segundos para iniciar

el programa de medición.

- Se inicia el programa de medición y en la pantalla aparece Rec.

✓ Equipo en estado de funcionamiento Wait:

> Pulsar la tecla [GO] para alternar entre la visualización del valor

de alarma superior, el valor de alarma inferior, la duración de la
pila y el último valor medido.

- La información aparece en pantalla en el orden mencionado.

✓ Equipo en estado de funcionamiento Rec o End:

> Pulsar la tecla [GO] para alternar entre la visualización de la

lectura máxima memorizada, la lectura mínima memorizada, el
valor de alarma superior, el valor de alarma inferior, la cantidad
de extralimitaciones, del valor de alarma superior, la cantidad
de extralimitaciones del valor de alarma inferiory la duración de
la pila y la última lectura.

- La información aparece en pantalla en el orden mencionado.

5 Elementos de visualización y control

Visualizar el valor medido actual

✓ Durante los últimos 10 segundos no se presionó [GO].

> Presione [GO].

- Se determina la lectura actual y ésta aparece en pantalla.

- En la pantalla se visualiza Act.

Si dentro de los próximos 10 segundos se presiona
nuevamente [GO], se determina la lectura actual par el
próximo canal y se la visualiza.

21

www.GlobalTestSupply.com

6 Utilización del producto

Pos: 33 /TD/Üb erschr ifte n/6. Pro dukt ver wen den @ 0\mod_1173774928554_206.doc @ 330 @ 1 @ 1

6 Utilización del producto

Pos: 34 /TD/Ers te Schri tte/ test o 175_1 76/Fühl er ansc hließ en 17 6 @ 8\mod_1297247379135_206.doc @ 768 68 @ @ 1

6.1. Conexión de las sondas

Para la conexión de sondas al registrador de datos y al punto de
medición tenga en cuenta los siguientes puntos:

> Asegúrese de que la polaridad del enchufe sea la correcta.
> Inserte firmemente los enchufes en los conectores para

garantizar que queden bien apretados. ¡Sin embargo, no utilice

la fuerza!
> Procure que los enchufes estén firmemente enchufados en el

registrador de datos o que los conectores estén cerrados con

un tapón obturador.
> Asegúrese de que la sonda esté posicionada correctamente

para prevenir interferencias en las mediciones.
> testo 176 T2, testo 176 T3, testo 176 T4, testo 176 H1, testo

176 H2, testo 176 P1: Preste atención a conectar a cada

hembrilla la respectiva sonda configurada (mediante testo

Comfort Software). Los números de los conectores están

Pos: 35 /TD/Produkt verwenden/testo 174-neu/Hinweis D at enlog ger pr ogr am mier en @ 5\mod_1264769275750_206.doc @ 56855 @ 2 @ 1

impresos en la caja.

6.2. Programar el data logger

Para adaptar la programación del data logger a sus necesidades
individuales, necesita el software testo Comfort Software Basic 5.
Está disponible como descarga gratuita con obligación de registro
en internet: www.testo.com, International, Service&Support |

Download Center.

Encontrará las instrucciones de instalación y manejo del
software en el manual de instrucciones testo Comfort
Software Basic 5 que se descarga junto con el software.

Pos: 36 /TD/Produkt verwenden/testo 176/Menüübersicht @ 7\mod_1290084422722_206.doc @ 73218 @ 2 @ 1

22

www.GlobalTestSupply.com

6.3. Resumen de menús

En el resumen de menús se representan a manera de
ejemplo las vistas de pantalla del registrador de datos testo
176 T2 .

Los registradores de datos testo 176 T1, testo 176 T3,
testo 176 H2 no tienen pantalla.

La pantalla debe estar encendida, a fin de que se
visualicen en ella las indicaciones correspondientes. Ello
se realiza por medio de testo Comfort Software.

La visualización en la pantalla se actualiza de acuerdo al
intervalo de medición programado. Sólo se visualizan los
valores medidos de los canales activos.

La activación de canales se efectúa también mediante la
testo Comfort Software.

Los símbolos valor de alarma superior o valor de alarma
inferior aparecen en el estado de funcionamiento Rec
y End cuando se alcanzaron por exceso o por defecto los
valores de alarma programados.

Una vez transcurridos 10 segundos sin presionar ninguna
tecla, la pantalla regresa al estado inicial.

6 Utilización del producto

23

www.GlobalTestSupply.com

6 Utilización del producto

①

②

Criterio de inicio

③

④

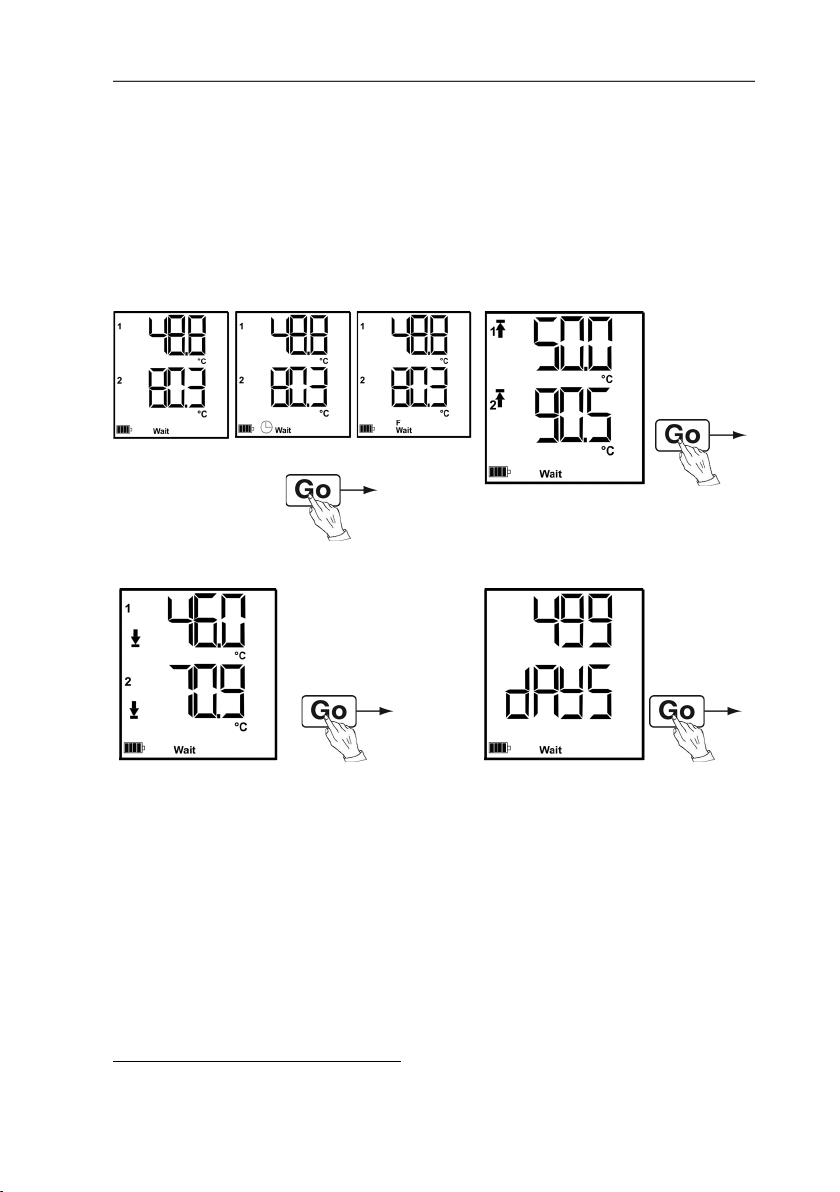

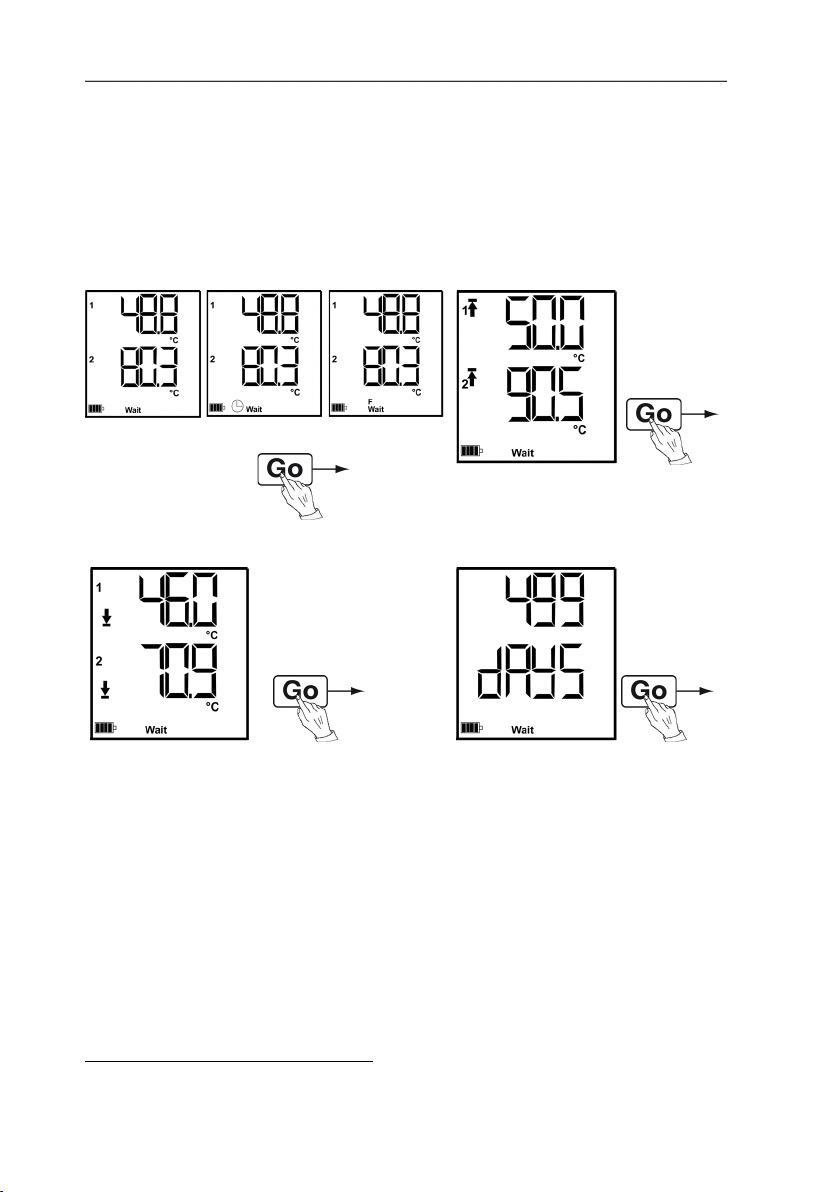

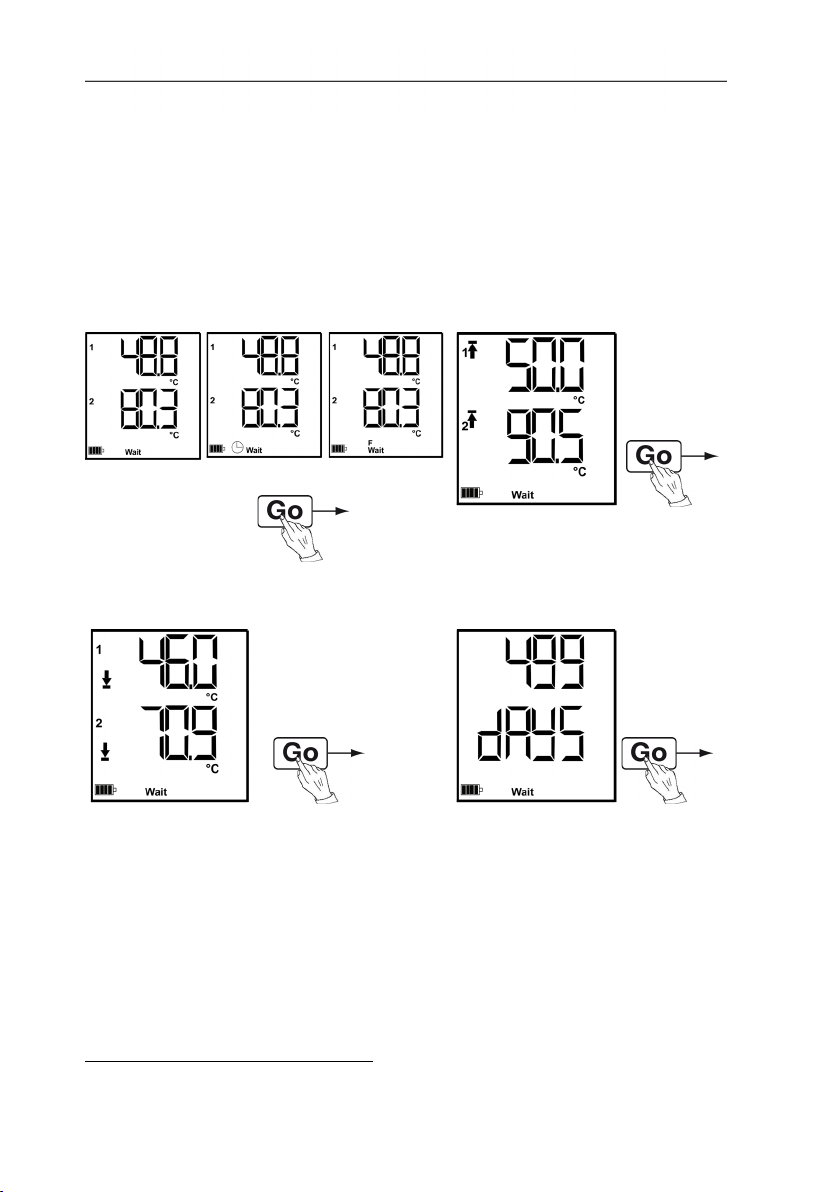

Modo Wait (Wait): El criterio de inicio ha sido programado, pero aún no fue
cumplido

Última

3

lectura

Criterio de inicio
Inicio por tecla /
Inicio por PC

Criterio de inicio
Fecha/Hora

por fórmula

Valor de alarma superior

Valor de alarma inferior

Carga de la pila en días

3

Último valor medido

(véase la ilustración ① Modo Wait)

3

El valor medido no se memoriza

24

www.GlobalTestSupply.com

6 Utilización del producto

①

②

③

④

⑤

⑥

⑦

⑧

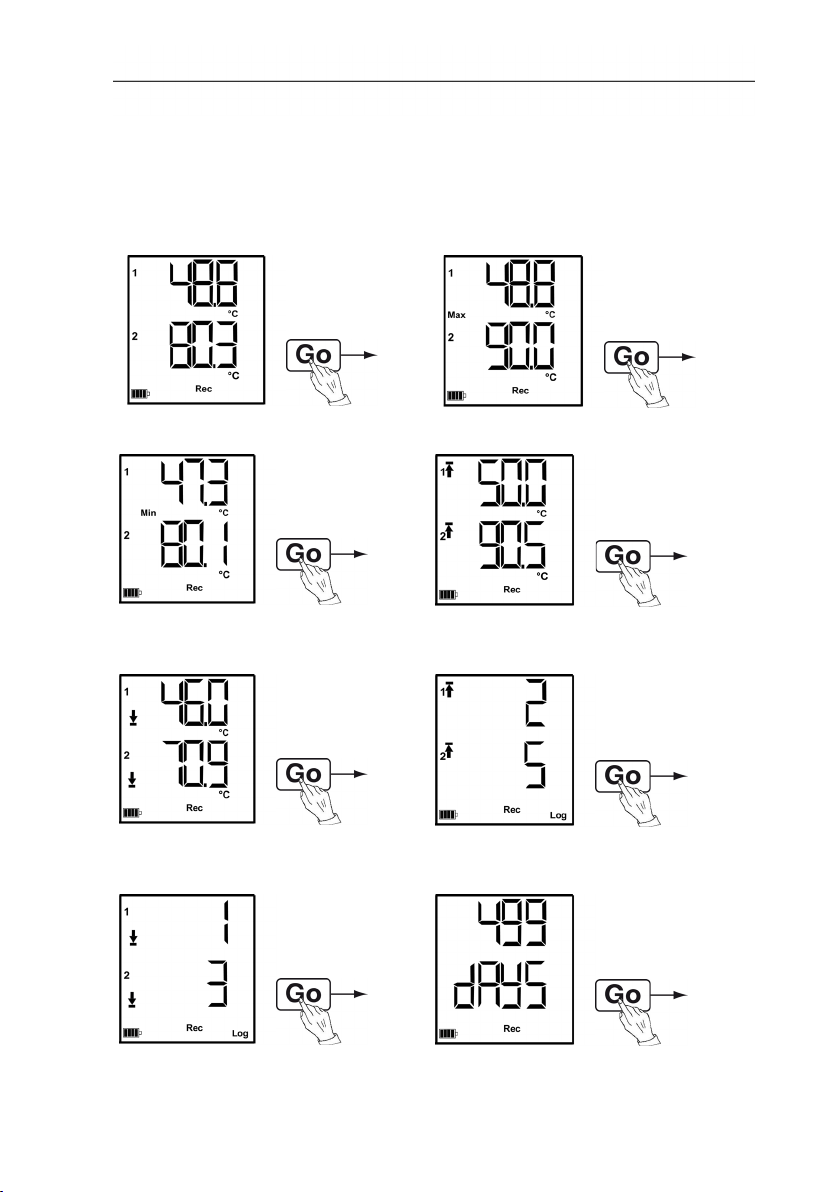

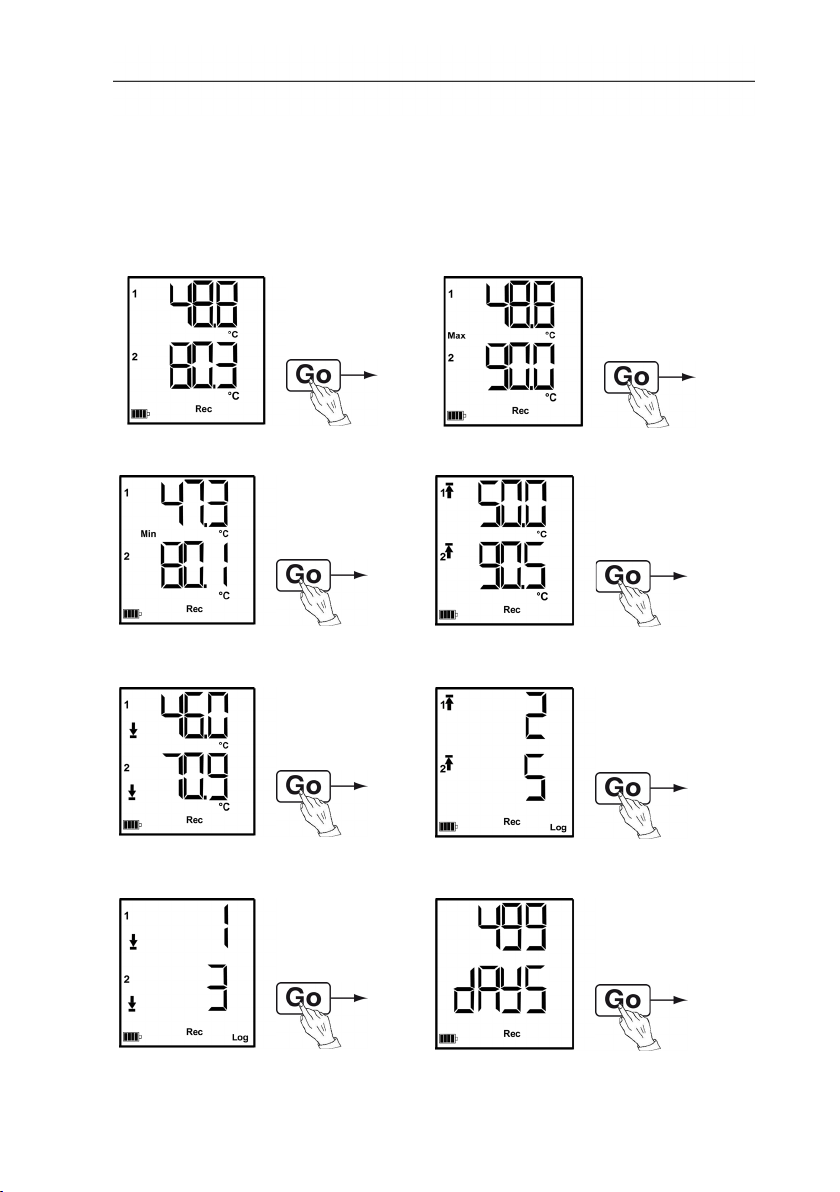

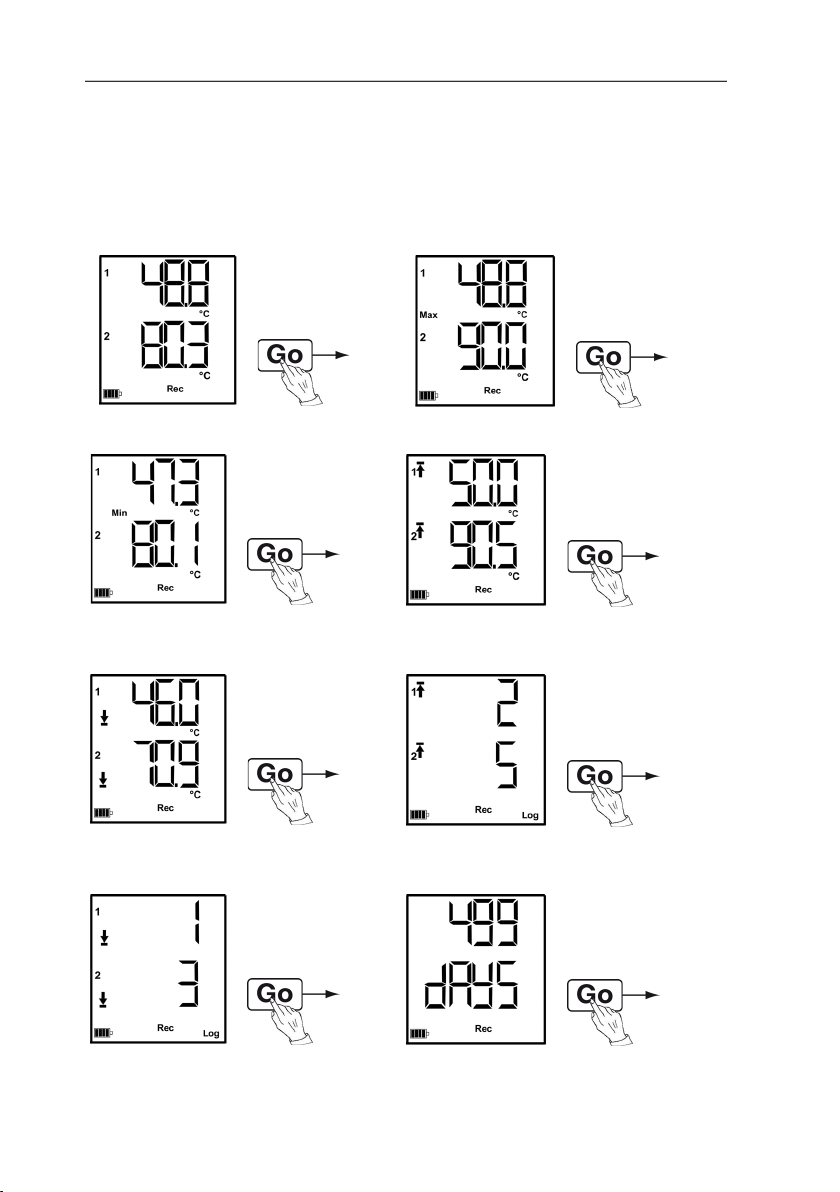

Modo Rec (Rec): El criterio de inicio fue cumplido, el registrador de datos
memoriza los valores medidos

Modo End: (End): Programa de medición finalizado (se alcanzó el criterio de
parada – hasta llenar la memoria o por cantidad de valores) según la programación

Última lectura

Lectura mínima

Valor de alarma inferior

Lectura máxima

Valor de alarma superior

Cantidad de extralimitaciones del

valor de alarma superior

Cantidad de extralimitaciones del

valor de alarma inferior

Duración de la carga de la pila

en días

Último valor medido (véase la ilustración ①)

25

www.GlobalTestSupply.com

6 Utilización del producto

En la entrega no se incluyen los materiales de montaje (por

Pos: 37 /TD/Pro dukt ver wen den/te sto 17 5/Wan dhalt erung montier en @ 6\mod_1276691151158_206.doc @ 62636 @ 2 @ 1

6.4. Montaje del soporte de pared

ej. tornillos, tacos, etc.).

✓ El registrador de datos se ha sacado del soporte de pared.

1. Colocar el soporte de pared en el lugar deseado.

2. Señalar con un lápiz o similar el punto donde van los tornillos

de sujeción.

3. Preparar el lugar de sujeción en función del material de

sujeción (p. ej. taladrar un orificio, introducir un taco).

Pos: 38 /TD/Ers te Schri tte/ test o 175_1 76/Dat enlog ger sic hern @ 6\ mod_1275475596653_206.doc @ 62343 @ 2 @ 1

6.5. Montaje bajo llave del registrador de datos

4. Fijar el soporte de pared con los tornillos adecuados.

✓ El soporte de pared está montado.

1. Introducir el registrador de datos en el soporte de pared (1).

2. Introducir el pasador de seguridad (2) a través de las aberturas

del soporte de pared.

3. Colocar el candado (3) en el pasador de seguridad.

Pos: 39 /TD/Pro dukt ver wen den/te sto 17 6/Dat en ausl esen @ 6\ mod_1278341937514_206.doc @ 63557 @ 255 @ 1

4. Sacar la llave (4).

26

www.GlobalTestSupply.com

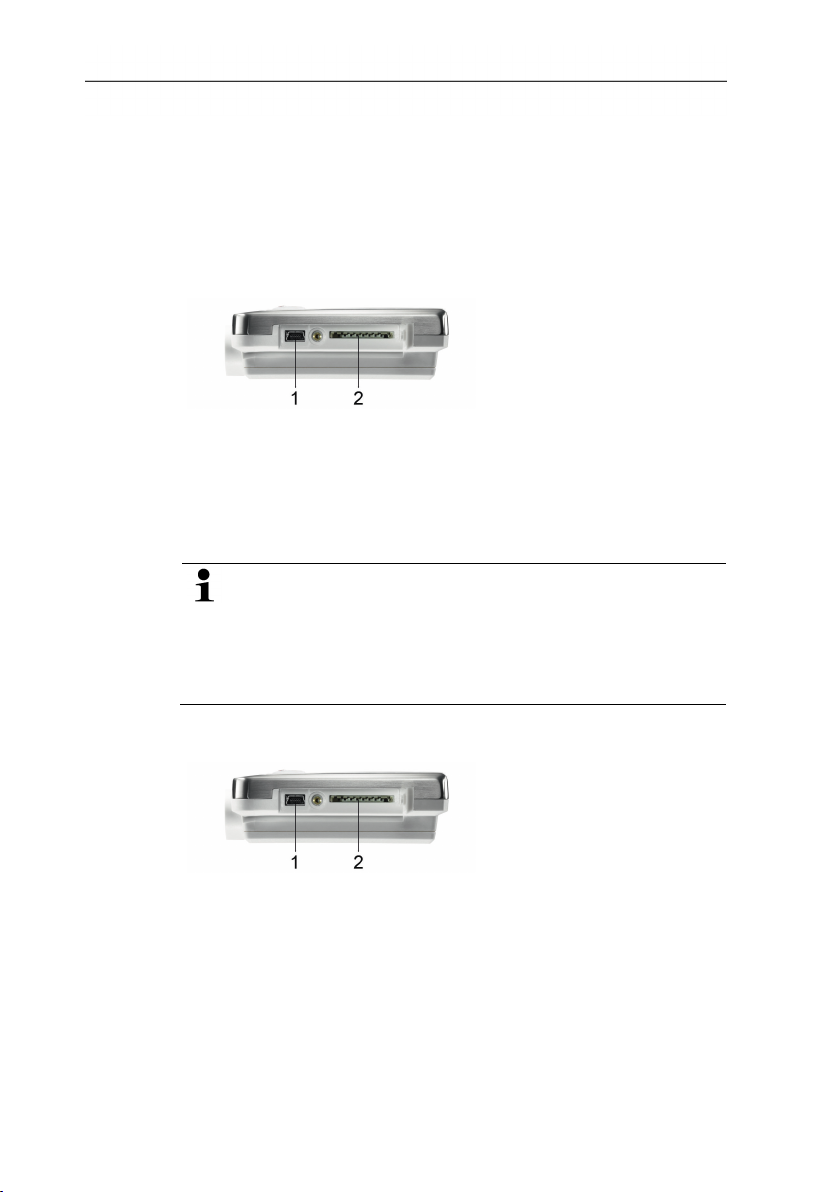

6.6. Lectura de datos

A través de cable USB

1. Conectar el cable USB a una interfaz USB libre del PC.

2. Aflojar el tornillo del lado derecho del registrador de datos.

3. Abrir la tapa.

4. Insertar el cable USB en el conector Mini-USB (1).

5. Para lectura del registrador de datos y el procesamiento de los
datos leídos, véase el manual de instrucciones que se entrega
por separado testo Comfort Software.

A través de tarjeta SD

Si hay que leer el registrador de datos en el modo Rec,
durante la lectura éste puede registrar datos de medición
con un ritmo máximo de medición de 10 segundos.

Una vez finalizada la lectura, el registrador de datos puede
registrar nuevamente datos de medición con un ritmo de
1 segundo, según la programación.

1. Aflojar el tornillo del lado derecho del registrador de datos.

2. Abrir la tapa.

6 Utilización del producto

3. Insertar la tarjeta SD en la ranura para tarjeta SD (2).

- En la pantalla se visualiza Sd CArd.

4. Mantenga presionado [GO] durante más de 2 segundos.

- En la pantalla se visualiza COPY.

- El LED amarillo se ilumina durante el proceso de copia.

- El LED verde parpadea dos veces y una vez finalizado el
proceso de copia aparece OUT en el visualizador.

27

www.GlobalTestSupply.com

7 Mantenimiento del producto

5. Retirar la tarjeta SD.

6. Insertar la tarjeta SD en la ranura para tarjeta SD del

ordenador.

7. Para procesamiento de los datos leídos, véase el manual de

instrucciones que se entrega por separado testo Comfort

Pos: 40 /TD/Ü b ersc hrif te n/7. Pro du kt ins ta nd h alt en @ 0\mod_1173789831362_206.doc @ 399 @ 1 @ 1

7 Mantenimiento del producto

Pos: 41 /TD/Produkt instand halten/testo 175_176/Batterie wechseln 176 @ 7\mod_1290084989939_206.doc @ 73251 @ 2 @ 1

7.1. Cambio de pilas

Software

Al cambiar las pilas se detiene la ejecución del programa
de medición. No obstante, los datos memorizados se
conservan.

1. Para leer los datos memorizados, véase Lectura de datos,

página 27.

✓ Si a causa de una carga de la pila demasiado baja ya no es

posible leer los datos memorizados:
> Cambiar la pila y a continuación leer los datos

memorizados.

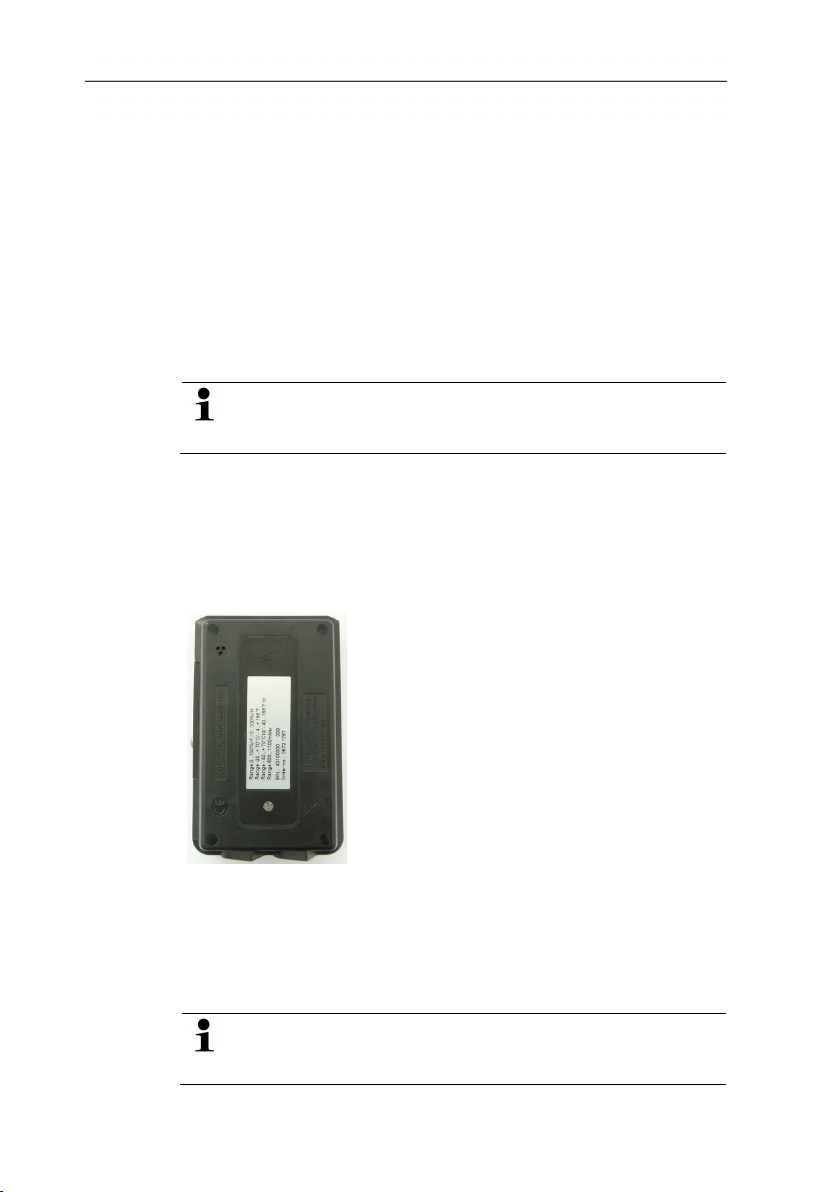

2. Poner el registrador de datos con el frente hacia abajo.

3. Aflojar los tornillos de la parte posterior del registrador de datos.

4. Retirar la tapa de la pila.

5. Sacar la pilas agotada del compartimento para pilas.

6. Colocar una pila nueva (tipoTL-50903). ¡Prestar atención a la

polaridad!

28

www.GlobalTestSupply.com

Utilizar únicamente pilas de marca nuevas. Si se coloca
una pila parcialmente agotada, el cálculo de la carga de la
pila no será correcto.

7. Colocar la tapa del compartimento para pilas.

8. Apretar los tornillos.

- En la pantalla se visualiza rST.

El registrador de datos debe volver a configurarse. Para
ello, el software testo Comfort Software debe estar
instalado en el ordenador y debe haber una conexión
configurada con el registrador de datos.

9. Conectar el registrador de datos al PC por medio del cable
USB.

10. Iniciar el software testo Comfort Software y establecer una
conexión con el registrador de datos.

11. Para volver a configurar el registrador de datos o volver
a cargar la última configuración memorizada, véase el manual
de instrucciones testo Comfort Software que se entrega por
separado.

Pos: 42 /TD/ Produkt instand halten/testo 174-neu/Gerät reinige n @ 5\mod_1267614722447_206.doc @ 59665 @ 2 @ 1

- El registrador de datos está de nuevo listo para usar.

7.2. Limpiar el instrumento

7 Mantenimiento del producto

ATENCIÓN

Posibilidad de daño en el sensor.

> Preste atención a que no entre ningún líquido en el interior

de la caja durante la limpieza.

> En caso de suciedad, limpie la caja del instrumento con un

paño húmedo.

No utilice productos de limpieza o disolventes agresivos. Puede

Pos: 43 /TD/Üb erschr ifte n/8. Tip ps und Hil fe @ 0\mod_1173789887985_206.doc @ 408 @ 1 @ 1

29

utilizar detergentes o soluciones jabonosas neutras.

www.GlobalTestSupply.com

8 Consejos y ayuda

8 Consejos y ayuda

Pos: 44 /TD/Ü b ersc hrif te n/8. 1 Fr agen un d A nt worte n @ 0\ mod_1177402017078_206.doc @ 1095 @ 2 @ 1

8.1. Mensajes de error

Pos: 45 /TD/Ti pps und Hil fe/Fr age n und Ant worte n/test o 176 @ 6\mod_1275474843210_206.doc @ 62246 @ @ 1

Problema Posibles causas / solución

Aparece FULL en el
visualizador, el LED
rojo parpadea dos
veces, aparece out en

La tarjeta SD no tiene espacio libre
suficiente para terminar de leer los datos.

> Retirar la tarjeta SD, liberar espacio

el visualizador.

Aparece Err en el
visualizador, el LED
rojo parpadea dos
veces, aparece out en

Error al guardar los datos en la tarjeta
SD.

> Retirar la tarjeta SD, liberar espacio

el visualizador.

Aparece nO dAtA en el
visualizador, el LED
rojo parpadea dos
veces.

Aparece rST en el
visualizador.

El registrador aún no ha grabado datos y
se encuentra en modo Wait.

> Retirar la tarjeta SD y esperar que el

Se colocó la pila. No se han registrado
datos.

> Volver a programar el registrador por

Aparece H Cap en la
pantalla.

Se colocó la batería después de que
tanto la pila principal como la auxiliar
estaban completamente descargadas.
Hay que cargar la pila auxiliar.

1. Conectar el registrador de datos al

2. Cargar la pila auxiliar mediante el

- En la pantalla aparece rST.

- - - -

aparece en el
visualizador

El sensor del registrador de datos está
averiado o está conectada una sonda no
compatible.

> Póngase en contacto con su

de almacenamiento y copiar los
datos.

de almacenamiento y copiar los
datos.

registrador se encuentre en modo
Rec.

medio del software.

PC por medio del cable USB.

cable USB aprox. 5-10 minutos.

distribuidor o con el servicio de
atención al cliente de Testo.

30

www.GlobalTestSupply.com

Si tiene alguna consulta, diríjase a su distribuidor o al servicio de
atención al cliente de Testo. Encontrará los datos de contacto en la
solapa posterior de este documento o en Internet, visitando

Pos: 46 /TD/Ü b ersc hrif te n/8. 2 Z ube hör u nd E rs atzt eil e @ 0 \mod_1177402058734_206.doc @ 1104 @ 2 @ 1

8.2. Accesorios y repuestos

Pos: 47 /TD/T i pps und H ilf e/Z ube hör und Ers atz teil e/t est o 1 76 @ 6\mod_1275474784091_206.doc @ 62182 @ @ 1

www.testo.com/service-contact.

Descripción Nº de artículo

Soporte de pared (negro) con candado 0554 1703
Cable Mini USB para la conexión del

registrador de datos testo 176 al PC
Tarjeta SD para lectura del registrador de

datos 176
Pila TL-5903 redonda AA 0515 1760
CD testo Comfort Software Basic 5 (en caso

de que no se desee la descarga gratuita
desde el sitio web con registración
obligatoria)

CD testo Comfort Software Professional 0554 1704
CD testo Comfort Software CFR 0554 1705
Certificado de calibración ISO de

temperatura, puntos de calibración -18°C;
0°C;+40°C; por canal/instrumento

Certificado ISO de calibración de humedad,
puntos de calibración 11,3 %HR; 50,0 %HR;
75,3 %HR a +25°C/+77°F; por
canal/instrumento

Certificado de calibración ISO de presión
absoluta, 5 puntos de calibración a lo ancho
del rango de medición

Encontrará más accesorios y piezas de recambio en los catálogos
y folletos de productos o en Internet en: www.testo.com

8 Consejos y ayuda

0449 0047

0554 8803

0572 0580

0520 0153

0520 0076

0520 0025

31

www.GlobalTestSupply.com

8 Consejos y ayuda

32

www.GlobalTestSupply.com

1 Indice

1 Indice

1 Indice ...................................................................................................... 33

2 Sicurezza e ambiente ............................................................................ 34

2.1. In questo manuale ......................................................................... 34

2.2. Controllo della sicurezza ............................................................... 35

2.3. Proteggere l'ambiente .................................................................... 35

3 Descrizione delle prestazioni ............................................................... 36

3.1. Utilizzo ........................................................................................... 36

3.2. Dati tecnici ..................................................................................... 37

4 Prima di utilizzare lo strumento ........................................................... 45

4.1. Sbloccaggio del data logger .......................................................... 45

4.2. Collegamento del data logger al PC .............................................. 45

5 Elementi di visualizzazione e di comando ........................................... 46

5.1. Display ........................................................................................... 46

5.2. LED ............................................................................................... 49

5.3. Funzioni dei tasti ............................................................................ 50

6 Utilizzare il prodotto .............................................................................. 51

6.1. Collegamento dei sensori .............................................................. 51

6.2. Programmazione del data logger ................................................... 51

6.3. Panoramica dei menu .................................................................... 52

6.4. Montaggio del supporto da parete ................................................. 55

6.5. Chiusura a chiave del data logger ................................................. 55

6.6. Lettura dei dati ............................................................................... 56

7 Manutenzione del prodotto ................................................................... 57

7.1. Sostituzione della batteria ............................................................. 57

7.2. Pulizia dello strumento .................................................................. 58

8 Consigli e risoluzione dei problemi ..................................................... 59

8.1. Domande e risposte ...................................................................... 59

8.2. Accessori e pezzi di ricambio ........................................................ 60

33

www.GlobalTestSupply.com

2 Sicurezza e ambiente

Pos: 2 /TD/Ü ber sc hrift en /2. Si ch erh eit und U mw elt @ 0\ mod_1173774719351_211.doc @ 295 @ 1 @ 1

2 Sicurezza e ambiente

Pos: 3 /TD/Ü ber sc hrift en /2.1 Zu dies em Dok umen t @ 0\ mod_1173775252351_211.doc @ 349 @ 2 @ 1

2.1. In questo manuale

Pos: 4 /TD/S ic herh eit und U m welt/ Zu di esem Do kum ent/V er wen dung /Ver w end ung ( Sta ndar d) @ 0 \mod_1173775068554_211.doc @ 340 @ 5 @ 1

Utilizzo

> Leggere attentamente il presente manuale per acquisire

familiarità con lo strumento prima della messa in funzione.
Leggere in particolare le istruzioni di sicurezza e avvertenza per
prevenire lesioni e danni al prodotto.

> Conservare il manuale a portata di mano per consultarlo in caso

di necessità.

> Consegnare il presente manuale al successivo utente dello

Pos: 5 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Symbole und Schreibkonventionen/Symbole und Schreibkonv. [Standard_groß] @ 0 \mod_1174982140622_211.doc @ 518 @ 5 @ 1

strumento.

Simboli e convenzioni di scrittura
Grafica Spiegazione

Indicazione di pericolo, livello di rischio in base
alla parola chiave:

Avvertenza. Possibilità di gravi lesioni fisiche.
Cautela! Possibilità di lesioni fisiche o danni

materiali.
> Prendere le precauzioni indicate.
Nota: informazioni di base o più dettagliate.

1. ...

2. ...

Azione: più fasi, è necessario attenersi alla
sequenza.

> ... Azione: una fase o fase facoltativa.

- ... Risultato di un'azione.

Menu

Elementi dello strumento, del display dello stru­mento oppure dell'interfaccia del programma.

[OK]

Tasti di comando dello strumento oppure pulsan-

ti dell'interfaccia del programma.
... | ... Funzioni/percorsi all'interno di un menu.
“...” Dati di esempio

34

www.GlobalTestSupply.com

Pos: 6 /TD/Ü ber sc hrift en /2.2 Sic her hei t ge währl ei sten @ 0\mod_1173780783960_211.doc @ 369 @ 2 @ 1

2.2. Controllo della sicurezza

Pos: 7 /TD/S ic herh eit und U m welt/ Sic her heit ge währ l eist en/Pr od ukt bestim mungsg emäß v erwen den @ 0\mod_1173781261848_211.doc @ 389 @ @ 1

> Utilizzare il prodotto solo in maniera corretta e conforme e

nell'ambito dei parametri indicati nelle specifiche tecniche. Non

Pos: 8 /TD/S ic herh eit und U m welt/ Sic her heit ge währ l eist en/te st o 17 4-175 /s pann ung sf ühr ende Teil e 17 5-176 @ 7\mod_1282811328700_211.doc @ 71296 @ @ 1

esercitare forza sul prodotto.

> Non utilizzare lo strumento per effettuare misurazioni su o nelle

Pos: 9 /TD/S ic herh eit und U m welt/ Sic her heit ge währ l eist en/te st o 17 4-175 /Bli nds to pfe n @ 6 \mod_1274956302912_211.doc @ 61918 @ @ 1

vicinanze di componenti sotto tensione!

> Prima di ogni misura, accertarsi che gli attacchi siano

correttamente chiusi con un tappo cieco o che accolgano i
sensori compatibili correttamente collegati. In caso contrario, la
classe di protezione specificata nei dati tecnici non viene
garantita.

> testo 176 T3, testo 176 T4: La massima differenza di potenziale

ammessa tra gli ingressi dei sensori è di 50V. Tenerne conto
durante l'impiego di sensori superficiali con termocoppia non

Pos: 10 /TD/ Sic her heit un d U mwel t/ Sich erh eit g ewä hrl eis ten/ Son den abk ühle n l ass en @ 0\mod_1190094931187_211.doc @ 4876 @ @ 1

isolata.

> Lasciare raffreddare le sonde e i tubi delle sonde dopo l'ultima

misura per evitare ustioni causate dalle alte temperature

Pos: 11 /TD/ Sic her heit un d U mwel t/ Sich erh eit g ewä hrl eis ten/T e mpera tur ang abe n au f S ond en/F ühl ern @ 0\mod_1175693293070_211.doc @ 613 @ @ 1

raggiunte dalla punta del sensore e dal tubo della sonda.

> L'indicazione della temperatura sulle sonde/sui sensori si

riferisce solo al relativo campo di misura. Impugnature e
tubazioni di mandata non devono essere esposte a temperature
superiori a 70 °C (158 °F) , a meno che non siano state

Pos: 12 /TD/Sic herhei t und U mwelt/ Sich erheit g ewähr leis ten/N ur besc hrieb ene War tungs arbei ten dur chführ en @ 0\mod_1175692705195_211.doc @ 604 @ @ 1

esplicitamente omologate per temperature maggiori.

> Eseguire i lavori di manutenzione e riparazione su questo

strumento solo come descritto nella documentazione. Attenersi
alle procedure prescritte. Utilizzare solo pezzi di ricambio

Pos: 13 /TD/Ü b ersc hrif te n/2. 3 U mwel t s chütz e n @ 0 \mod_1173780843645_211.doc @ 378 @ 2 @ 1

originali testo.

2 Sicurezza e ambiente

2.3. Proteggere l'ambiente

Pos: 14.1 /T D/ Sich er heit un d Um welt /Um wel t sc hütz en/ Akk us/B at terie n e nts org en @ 0\mod_1175693637007_211.doc @ 622 @ @ 1

> Smaltire le batterie difettose o esauste in conformità con le

Pos: 14.2 /T D/S ich erhei t u nd U m welt/ Um welt sch ütz en/Pr od ukt ent sorg en @ 0\mod_1173780307072_211.doc @ 360 @ @ 1

disposizioni di legge vigenti.

> Al termine della vita operativa dello strumento, smaltirlo nella

raccolta differenziata per dispositivi elettrici/elettronici (secondo
le norme vigenti) oppure restituirlo a testo per lo smaltimento.

35

www.GlobalTestSupply.com

3 Descrizione delle prestazioni

Pos: 15 /TD/Üb erschr ifte n/3. Lei stungs besc hreib ung @ 0\mod_1173774791554_211.doc @ 304 @ 1 @ 1

3 Descrizione delle prestazioni

Pos: 16 /TD/Üb erschr ifte n/3.1 Ver wen dung @ 0\ mod_1176211016437_211.doc @ 698 @ 2 @ 1

3.1. Utilizzo

Pos: 17 /TD/ Lei st ungs bes chr eib ung/ Ver wend ung /te sto 1 76 @ 6 \mod_1278332087294_211.doc @ 63258 @ 5 @ 1

I data logger testo 176 servono per memorizzare e leggere misure
singole e serie di misure.

Con il testo 176, i valori vengono rilevati, memorizzati e, attraverso
il cavo USB o la scheda SD, trasmessi al PC, dove vengono letti e
analizzati con l'aiuto del testo Comfort Software. Con il software è
possibile anche programmare individualmente i data logger.

Esempi d'impiego

testo 176 T1 è ideale per la misurazione della temperatura in
condizioni estreme, come p.es. su navi o in centrali elettriche,
perché grazie alla sua robusta custodia metallica è ben protetto
dagli effetti meccanici.

Grazie ai collegamenti per sensori Pt100 esterni ultraprecisi, testo
176 T2 è ideale per la misurazione della temperatura p.es. in
laboratorio o nel settore dei prodotti alimentari.

Grazie agli attacchi esterni per i sensori (termocoppie tipo T, tipo K
e tipo J) e alla sua robusta custodia metallica, testo 176 T3 è in
grado di effettuare misurazioni parallele della temperatura in max.
quattro punti di misura e in condizioni estreme.

Grazie agli attacchi esterni per i sensori (termocoppie tipo T, tipo K
e tipo J), testo 176 T4 è ideale per le più svariate applicazioni,
come p.es. il monitoraggio della temperatura di mandata e ritorno
di un impianto di riscaldamento da pavimento in quattro punti di
misura contemporaneamente.

testo 176 H1 è ideale per il monitoraggio parallelo di temperatura e
umidità p.es. nei magazzino di stoccaggio.

Grazie agli attacchi esterni per sensori e alla sua robusta custodia
metallica, testo 176 H2 è in grado di effettuare misurazioni parallele
di temperatura e umidità in condizioni estreme.

testo 176 P1, in grado di misurare contemporaneamente pressione,
temperatura e umidità, è ideale per documentare le condizioni
ambientali p.es. all'interno del laboratorio.

36

www.GlobalTestSupply.com

Pos: 18 /TD/Ü b ersc hrif te n/3. 2 T echni sc he D at en @ 0\mod_1176211088437_211.doc @ 707 @ 2 @ 1

3.2. Dati tecnici

Pos: 19 /TD/Lei stung sbes chrei bung/T ech nische D aten/t esto 17 6 T1 @ 6\mod_1278341497598_211.doc @ 63332 @ 5 @ 1

testo 176 T1 (0572 1761)
Descrizione Valori

Parametro Temperatura (°C/°F)
Sensore Pt100 classe A interno
Fascia di misura Da -35 a +70°C
Precisione del

sistema
Risoluzione 0,01°C
Temperatura di

lavoro
Temperatura di

stoccaggio
Tipo batteria 1 batteria al litio (TL-5903)
Durata 8 anni (frequenza di misura 15 min., +25 °C)
Classe di

protezione
Dimensioni in mm

(LxPxH)
Peso circa 410 g
Frequenza di

misura
Interfaccia Mini-USB, lettore di schede SD
Capacità di

memoria
Garanzia 24 mesi, per le condizioni di garanzia vedere

Norme 2014/30/UE, EN 128304

3 Descrizione delle prestazioni

± 0,2°C (da -35 a +70°C) ± 1 digit

-35 ... +70°C

-40 ... +85°C

IP68

103 x 63 x 33 mm

1s – 24h (liberamente selezionabile, per la

misurazione online 2s - 24h)

2 milione di valori

il sito internet www.testo.com/warranty

4

Tenere presente che, ai sensi della norma EN 12830, questo strumento deve
essere sottoposto a un controllo e calibratura periodici secondo la norma EN
13486 (frequenza raccomandata: annuale). Contattateci per maggiori
informazioni.

37

www.GlobalTestSupply.com

3 Descrizione delle prestazioni

Pos: 20 /TD/Lei stung sbes chrei bung/T ech nische D aten/t esto 17 6 T2 @ 6\mod_1278341523355_211.docx @ 63364 @ 5 @ 1

testo 176 T2 (0572 1762)
Descrizione Valori

Parametro Temperatura (°C/°F)
Sensore 2 x Pt100 classe A esterno
Fascia di misura Da -100 a +400 °C
Precisione

strumento

Risoluzione 0,01 °C
Temperatura di

lavoro
Temperatura di

stoccaggio
Tipo batteria 1 batteria al litio (TL-5903)
Durata 8 anni (frequenza di misura 15 min., +25 °C)
Classe di

protezione
Dimensioni in mm

(LxPxH)
Peso circa 220 g
Frequenza di

misura
Interfaccia Mini-USB, lettore di schede SD
Capacità di

memoria
Garanzia 24 mesi, per le condizioni di garanzia vedere

Norme 2014/30/UE, EN 128305

Pos: 21 /TD/Lei stung sbes chrei bung/T ech nische D aten/t esto 17 6 T3 @ 6\mod_1278341475870_211.docx @ 63290 @ 5 @ 1

± 0,2 °C (da -100 a +200°C) ± 1 digit
± 0,3 °C (da -200,1 a +400°C) ± 1 digit

-35 ... +70 °C

-40 ... +85 °C

IP65

103 x 63 x 33 mm

1s – 24h (liberamente selezionabile, per la

misurazione online 2s - 24h)

2 milione di valori

il sito internet www.testo.com/warranty

5

Tenere presente che, ai sensi della norma EN 12830, questo strumento deve
essere sottoposto a un controllo e calibratura periodici secondo la norma EN
13486 (frequenza raccomandata: annuale). Contattateci per maggiori
informazioni.

38

www.GlobalTestSupply.com

Pos: 22 /TD/Lei stung sbes chrei bung/T ech nische D aten/t esto 17 6 T4 @ 6\mod_1278341547926_211.docx @ 63396 @ 5 @ 1

3 Descrizione delle prestazioni

testo 176 T3 (0572 1763)
Descrizione Valori

Parametro Temperatura (°C/°F)
Sensore 4 termocoppie (tipo T, K, J) esterne
Fascia di misura Da -100 a + 750°C (tipo J)

Da -195 a + 1000°C (tipo K)
Da -200 a + 400°C (tipo T)

Precisione
strumento

± 1% rispetto al valore rilevato (da -200 a

-100,1 °C) ± 1 digit
± 0,3 °C (da -100 a +70 °C) ± 1 digit
± 0,5 % rispetto al valore rilevato (da +70,1 a

+1000 °C) ± 1 digit
Risoluzione 0,1°C
Temperatura di

-20 ... +70 °C

lavoro
Temperatura di

-40 ... +85 °C

stoccaggio
Tipo batteria 1 batteria al litio (TL-5903)
Durata 8 anni (frequenza di misura 15 min., +25 °C)
Classe di

IP65
protezione

Dimensioni in mm

103 x 63 x 33 mm
(LxPxH)

Peso circa 430 g
Frequenza di

misura

1s – 24h (liberamente selezionabile, per la

misurazione online 2s - 24h)

Interfaccia Mini-USB, lettore di schede SD
Capacità di

2 milione di valori
memoria

Garanzia 24 mesi, per le condizioni di garanzia vedere

il sito internet www.testo.com/warranty

Direttiva CE 2014/30/UE

39

www.GlobalTestSupply.com

3 Descrizione delle prestazioni

testo 176 T4 (0572 1764)
Descrizione Valori

Parametro Temperatura (°C/°F)
Sensore 4 termocoppie (tipo T, K, J) esterne
Fascia di misura Da -100 a +750 °C (tipo J)

Precisione
strumento

Risoluzione 0,1 °C
Temperatura di

lavoro
Temperatura di

stoccaggio
Tipo batteria 1 batteria al litio (TL-5903)
Durata 8 anni (frequenza di misura 15 min., +25 °C)
Classe di

protezione
Dimensioni in mm

(LxPxH)
Peso circa 230 g
Frequenza di

misura
Interfaccia Mini-USB, lettore di schede SD
Capacità di

memoria
Garanzia 24 mesi, per le condizioni di garanzia vedere

Direttiva CE 2014/30/UE

Pos: 23 /TD/Lei stung sbes chrei bung/T ech nische D aten/t esto 17 6 H1 @ 6\mod_1278341570278_211.docx @ 63428 @ 5 @ 1

Da -195 a +1000 °C (tipo K)
Da -200 a +400 °C (tipo T)
± 1 % rispetto al valore rilevato (da -200 a

-100,1 °C) ± 1 digit
± 0,3 °C (da -100 a +70 °C) ± 1 digit
± 0,5 % rispetto al valore rilevato (da +70,1 a

+1000 °C) ± 1 digit

-20 ... +70 °C

-40 ... +85 °C

IP65

103 x 63 x 33 mm

1s – 24h (liberamente selezionabile, per la

misurazione online 2s - 24h)

2 milione di valori

il sito internet www.testo.com/warranty

40

www.GlobalTestSupply.com

3 Descrizione delle prestazioni

testo 176 H1 (0572 1765)
Descrizione Valori

Parametro Temperatura (°C/°F) e umidità (%rF, %RH,

Ctd g/m

3

, WB)

Sensore 2 sensori di temperatura NTC esterni o

2 sensori di umidità capacitivi esterni
Fascia di misura Da 0 a 100%rF (senza condensa)

Da -20 a +70 °C

Da -40 a +70 °Ctd
Precisione

strumento

± 0,2 °C (da -20 a +70 °C) ± 1 digit

± 0,4 °C (restante fascia di misura) ± 1 digit

La precisione per la misurazione dell'umidità

dipende dalla precisione del sensore

collegato.
Risoluzione 0,1 °C, 0,1%rF
Temperatura di

-20 ... +70 °C

lavoro
Temperatura di

-40 ... +85 °C

stoccaggio
Tipo batteria 1 batteria al litio (TL-5903)
Durata 8 anni (frequenza di misura 15 min., +25 °C)
Classe di

IP65
protezione

Dimensioni in mm

103 x 63 x 33 mm
(LxPxH)

Peso circa 220 g
Frequenza di

misura

1s – 24h (liberamente selezionabile, per la

misurazione online 2s - 24h)

Interfaccia Mini-USB, lettore di schede SD
Capacità di

2 milione di valori
memoria

Garanzia 24 mesi, per le condizioni di garanzia vedere

il sito internet www.testo.com/warranty

Direttiva CE 2014/30/UE

41

www.GlobalTestSupply.com

3 Descrizione delle prestazioni

Pos: 24 /TD/Lei stung sbes chrei bung/T ech nische D aten/t esto 17 6 H2 @ 6\mod_1278341606049_211.docx @ 63460 @ 5 @ 1

testo 176 H2 (0572 1766)
Descrizione Valori

Parametro Temperatura (°C/°F) e umidità (%rF, %RH,

Sensore 2 sensori di umidità capacitivi esterni
Fascia di misura Da 0 a 100 %rF (senza condensa)

Precisione
strumento

Risoluzione 0,1 °C, 0,1 %rF
Temperatura di

lavoro
Temperatura di

stoccaggio
Tipo batteria 1 batteria al litio (TL-5903)
Durata 8 anni (frequenza di misura 15 min., +25 °C)
Classe di

protezione
Dimensioni in mm

(LxPxH)
Peso circa 430 g
Frequenza di

misura
Interfaccia Mini-USB, lettore di schede SD
Capacità di

memoria
Garanzia 24 mesi, per le condizioni di garanzia vedere

Direttiva CE 2014/30/UE

Ctd g/m³, WB)

Da -20 a +70 °C
Da -40 a +70 °Ctd
± 0,2 °C (da -20 a +70 °C) ± 1 Digit
± 0,4 °C (restante fascia di misura) ± 1 digit
La precisione per la misurazione dell'umidità

dipende dalla precisione del sensore
collegato.

-20 ... +70 °C

-40 ... +85 °C

IP65

103 x 63 x 33 mm

1s – 24h (liberamente selezionabile, per la

misurazione online 2s - 24h)

2 milione di valori

il sito internet www.testo.com/warranty

42

www.GlobalTestSupply.com

Pos: 25 /TD/ Lei st ungs bes chr eib ung/T ec hnis che D at en/t est o 17 6 P 1 @ 6\ mod_1278341642475_211.docx @ 63492 @ 5 @ 1

3 Descrizione delle prestazioni

testo 176 P1 (0572 1767)
Descrizione Valori

Parametro Temperatura (°C/°F), umidità (%rF, %RH,

°Ctd

g/m³), pressione barometrica (mbar,

,

hPa, psi, inH2O)
Sensore 2 sensori di temperatura NTC esterni o

2 sensori di umidità capacitivi esterni

1 sensore di pressione assoluta interno
Fascia di misura Da 600 mbar a 1100 mbar

Da -20 a +70 °C

Da -40 a +70 °Ctd

Da 0 a 100 %rF (senza condensa)
Precisione ± 0,2 °C (da -20 a +70 °C) ± 1 digit

± 0,4 °C (restante fascia di misura) ± 1 digit

± 3 mbar (da 0 a 50 °C) ± 1 digit

La precisione per la misurazione dell'umidità

dipende dalla precisione del sensore

collegato.
Risoluzione 0,1 °C / 0,1 %rF / 0,1 mbar
Temperatura di

-20 ... +70 °C

lavoro
Temperatura di

-40 ... +85 °C

stoccaggio
Tipo batteria 1 batteria al litio (TL-5903)
Durata 8 anni (frequenza di misura 15 min., +25 °C)
Classe di

IP54
protezione

Dimensioni in mm

103 x 63 x 33 mm
(LxPxH)

Peso circa 230 g
Frequenza di

misura

1s – 24h (liberamente selezionabile, per la

misurazione online 2s - 24h)

Interfaccia Mini-USB, lettore di schede SD
Capacità di

2 milione di valori
memoria

43

www.GlobalTestSupply.com

3 Descrizione delle prestazioni

Descrizione Valori

Garanzia 24 mesi, per le condizioni di garanzia vedere

Direttiva CE 2014/30/UE

Pos: 26 /TD/ Lei st ungs bes chr eib ung/T ec hnis che D at en/H in weis B atter ies tand zeit @ 6\mod_1274958762415_211.doc @ 62015 @ 5 @ 1

Durata della batteria

Nella finestra di programmazione del software vengono visualizzati
i tipici valori indicativi sulla prevista autonomia della batteria.
L'autonomia viene calcolata sulla base dei seguenti fattori:

• Frequenza di misura

• Numero dei sensori collegati

Dal momento che la durata della batteria dipende anche da
numerosi altri fattori, i dati calcolati sono solo valori indicativi.

I seguenti fattori influiscono negativamente sulla durata della
batteria:

• quando i LED lampeggiano a lungo

• quando i dati vengono letti frequentemente (più volte al giorno)

attraverso la scheda SD

• quando la temperatura d'esercizio oscilla frequentemente
I seguenti fattori influiscono positivamente sulla durata della

batteria:

• quando il display è spento
La visualizzazione dell'autonomia della batteria nel display del data

logger si basa sui valori calcolati. Il data logger viene invece spento
quando si raggiunge una soglia di tensione critica. È quindi
possibile:

• che continuino ad essere visualizzati i valori rilevati, anche se il
simbolo dell'autonomia visualizza una batteria "scarica";

• che il programma di misura venga interrotto nonostante il
simbolo della batteria visualizzi ancora un'autonomia residua.

Con batteria scarica o durante la sostituzione della batteria, i valori
memorizzati non vengono persi.

il sito internet www.testo.com/warranty

44

www.GlobalTestSupply.com

4 Prima di utilizzare lo strumento

Pos: 27 /TD/Ü b ersc hrif te n/5. Erst e Schr itte @ 0 \mod_1173774895039_211.doc @ 322 @ 1 @ 1

4 Prima di utilizzare lo strumento

Pos: 28 /TD/Ers te Schri tte/ test o 175_1 76/Dat enlog ger ents ich ern @ 7\mod_1288082730183_211.doc @ 72506 @ 2 @ 1

4.1. Sbloccaggio del data logger

1. Aprire la serratura con la chiave (1).

2. Rimuovere la serratura (2) dalla spina di sicurezza.

3. Inserire la spina di sicurezza (3) attraverso i fori del supporto da

parete.

Pos: 29 /TD/ Ers te Schri tte/ test o 175_1 76/Bat teri en Hinw eis 176 @ 7\ mod_1290083606113_211.doc @ 73186 @ @ 1

4. Estrarre il data logger dal supporto da parete (4).

Il data logger viene consegnato con la batteria (TL-5903)
già inserita. Sul display del data logger compare la scritta

Pos: 30 /TD/Ers te Schri tte/ test o 175_1 76/Dat enlog ger an PC anschli eße n Hardw are @ 6\mod_1275476329286_211.doc @ 62376 @ 2 @ 1

rSt.

4.2. Collegamento del data logger al PC

Per testo Comfort Software Basic 5:
Il software può essere scaricato gratuitamente (con registrazione

45

obbligatoria) da internet: www.testo.com/download-center.

Le istruzioni per l'installazione e l'uso del software sono
reperibili nel manuale testo Comfort Software Basic 5, che
viene scaricato insieme al programma.

Il software può anche essere ordinato su CD (codice di
ordinazione: 0572 0580), se il download da internet non è
gradito.

Per testo Comfort Software Professional e testo Comfort Software
CFR:

> Inserire il CD nel lettore CD-ROM.

1. Installare il software testo Comfort Software.

2. Collegare il cavo USB a una porta USB libera del PC.

www.GlobalTestSupply.com

5 Elementi di visualizzazione e di comando

3. Svitare la vite sul fianco destro del data logger.

4. Aprire il coperchio.

5. Inserire il cavo USB nell'attacco Mini-USB (1).

6. Per configurare il data logger, vedere il manuale di istruzioni

Pos: 31 /TD/Pro dukt beschr eibung /Üb ersic ht/tes to 176 /Anz eige- und Bedienelemente, Display @ 6\mod_1278341804354_211.doc @ 63525 @ 1252 @ 1

separato del software testo Comfort Software.

5 Elementi di visualizzazione e di

comando

5.1. Display

I data logger testo 176 T1, testo 176 T3, testo 176 H2 non
hanno un display.

La funzione display può essere attivata/disattivata
attraverso il testo Comfort Software.

A seconda della modalità impostata, sul display possono
essere visualizzate diverse informazioni. Una
rappresentazione dettagliata delle informazioni richiamabili
è riportata nelle Panoramica dei menu, pagina 52.

Per questioni tecniche, la velocità di visualizzazione del
display a cristalli liquidi rallenta con temperature inferiori a
0 °C (circa 2 secondi a -10 °C, circa 6 secondi a -20 °C).
Questo rallentamento non ha alcuna influenza sulla
precisione della misura.

46

www.GlobalTestSupply.com

5 Elementi di visualizzazione e di comando

testo 176 T2, testo 176 T4, testo 176 H1, testo 176 P1

1 Valore canale 1, 2, 3 (a seconda del numero di canali e della

vista)

2 Unità canale 1, 2, 3 (a seconda del numero di canali e della

vista)

3 Valore canale 2, 3, 4 (a seconda del numero di canali e della

vista)

4 Unità canale 2, 3, 4 (a seconda del numero di canali e della

vista)

5 Numero dei valori memorizzati che hanno superato la soglia di

allarme (Log)

6 Valore intermedio momentaneo che viene visualizzato sul

display ma non memorizzato (Act)

7 Programma di misura terminato (End), programma di misura in

corso (Rec)

8 In attesa dell'avvio del programma di misura (Wait), criterio di

avvio formula programmato (F)

9. Criteri di avvio Data/Ora programmati
10 Autonomia della batteria

47

www.GlobalTestSupply.com

5 Elementi di visualizzazione e di comando

Simbolo Autonomia

11 Soglia inferiore di allarme del canale visualizzato (2, 3, 4):

• lampeggia: la soglia di allarme programmata viene

visualizzata

• illuminata: la soglia inferiore di allarme programmata è stata

superata
12 Numero canale (2, 3, 4)
13 Soglia superiore di allarme del canale visualizzato (2, 3, 4):

• lampeggia: la soglia di allarme programmata viene
visualizzata

• illuminata: la soglia superiore di allarme programmata è
stata superata

14 Contrassegno valore:

Max: valore massimo memorizzato
Min: valore minimo memorizzato

15 Soglia inferiore di allarme del canale visualizzato (1, 2, 3):

• lampeggia: la soglia di allarme programmata viene
visualizzata

• illuminata: la soglia inferiore di allarme programmata è stata
superata

16 Numero canale (1, 2, 3)
17 Soglia superiore di allarme del canale visualizzato (1, 2, 3):

• lampeggia: la soglia di allarme programmata viene
visualizzata

• illuminata: la soglia superiore di allarme programmata è
stata superata

> 151 giorni

< 150 giorni

< 90 giorni

< 60 giorni

< 30 giorni
> Leggere i dati e sostituire la batteria

(vedere Sostituzione della batteria, pagina

57).

48

www.GlobalTestSupply.com

peggia una volta

lte

I LED rosso, giallo e

5.2. LED

Simbolo Descrizione

Il LED rosso
lam
ogni 10 secondi

Il LED rosso
lampeggia due vo
ogni 10 secondi

Il LED rosso
lampeggia tre volte
ogni 10 secondi

Il LED rosso
lampeggia tre volte
quando viene
premuto il tasto

Il LED giallo
lampeggia tre volte

Il LED giallo
lampeggia tre volte
quando viene
premuto il tasto

I LED verde e giallo
lampeggiano tre
volte quando viene
premuto il tasto

Il LED verde
lampeggia tre volte
quando viene
premuto il tasto

verde lampeggiano
uno dopo l'altro

Pos: 32 /TD/ Pro du ktbes chr eib ung/ Üb ersi ch t/tes to 176 /Tas tenf u nkti onen @ 8\ mod_1297252482510_211.doc @ 76902 @ 255 @ 1

5 Elementi di visualizzazione e di comando

L'autonomia residua della batteria è scesa al
di sotto dei 30 giorni.

L'autonomia residua della batteria è scesa al
di sotto dei 10 giorni.

La batteria è scarica.

La soglia massima o minima è stata
superata.

Lo strumento passa dalla modalità Wait alla
modalità Rec.

Lo strumento si trova in modalità Rec.

Lo strumento si trova in modalità End.

Lo strumento si trova in modalità Wait.

La batteria è stata inserita, il condensatore è
in ricarica.

49

www.GlobalTestSupply.com

5 Elementi di visualizzazione e di comando

5.3. Funzioni dei tasti

Una rappresentazione dettagliata dei messaggi visualizzati sul
display è riportata nelle Panoramica dei menu, pagina 52.

✓ Lo strumento si trova in modalità Wait e il criterio «Avvio con

tasto» è stato programmato.

> Mantenere premuto il tasto [GO] per circa 3 secondi, per

avviare il programma di misura.

- Il programma di misura si avvia e sul display compare la scritta

Rec.

✓ Lo strumento si trova in modalità Wait:

> Premere il tasto [GO], per scorrere i seguenti valori: soglia

superiore di allarme, soglia inferiore di allarme, durata della
batteria e ultimo valore rilevato.

- I valori vengono visualizzati sul display nell'ordine indicato.

✓ Lo strumento si trova in modalità Rec o End:

> Premere il tasto [GO], per scorrere i seguenti valori: valore

massimo memorizzato, valore minimo memorizzato, soglia
superiore di allarme, soglia inferiore di allarme, numero di volte
che è stata superata la soglia superiore, numero di volte che è
stata superata la soglia inferiore, durata della batteria e ultimo
valore rilevato.

- I valori vengono visualizzati sul display nell'ordine indicato.

50

Visualizzazione del valore momentaneo

✓ Nel corso degli ultimi 10 secondi, il tasto [GO] non è stato

premuto.

> Premere il tasto [GO].

- Il valore momentaneo viene rilevato e visualizzato sul display.

- Sul display viene visualizzata la scritta Act.

Se entro i successivi 10 secondi viene nuovamente
premuto il tasto [GO], viene rilevato e visualizzato il valore
momentaneo per il canale successivo.

www.GlobalTestSupply.com

Pos: 33 /TD/Üb erschr ifte n/6. Pro dukt ver wen den @ 0\mod_1173774928554_211.doc @ 331 @ 1 @ 1

6 Utilizzare il prodotto

Pos: 34 /TD/Ers te Schri tte/ test o 175_1 76/Fühl er ansc hließ en 17 6 @ 8\mod_1297247379135_211.doc @ 76869 @ @ 1

6.1. Collegamento dei sensori

Durante il collegamento dei sensori al data logger e ai punti di
misura, osservare quanto segue:

> Accertarsi della corretta polarità dei connettori.
> Inserire a fondo il connettore nell'attacco, per garantire la

necessaria tenuta. Evitare tuttavia di ricorrere alla violenza!

> Accertarsi che i connettori siano ben collegati al data logger o

che gli attacchi non utilizzati siano chiusi con un tappo cieco.

> Accertarsi che il sensore sia correttamente posizionato, per

evitare fattori di disturbo sulle misure.

> testo 176 T2, testo 176 T3, testo 176 T4, testo 176 H1, testo

176 H2, testo 176 P1: Accertarsi di collegare ai singoli attacchi
il corrispondente sensore (configurato tramite il programma
testo Comfort Software). Il numero degli attacchi è stampato

Pos: 35 /TD/Produkt verwenden/testo 174-neu/Hinweis D at enlog ger pr ogr am mier en @ 5\mod_1264769275750_211.doc @ 56856 @ 2 @ 1

sulla custodia.

6.2. Programmazione del data logger

Per adattare la programmazione del Vostro data logger ai vostri
bisogni individuali, è necessario il software testo Comfort Software
Basic 5. È possibile scaricare gratuitamente il software da Internet
dopo essersi registrati www.testo.com, International,

Service&Support | Download Center.

Le istruzioni per l'installazione e l'uso del software sono
disponibili nelle istruzioni d'uso testo Comfort Software
Basic 5 che vengono scaricate congiuntamente al software.

Pos: 36 /TD/Produkt verwenden/testo 176/Menüübersicht @ 7\mod_1290084422722_211.doc @ 73219 @ 2 @ 1

6 Utilizzare il prodotto

51

www.GlobalTestSupply.com

6 Utilizzare il prodotto

I dati visualizzati sul display vengono aggiornati in base alla

6.3. Panoramica dei menu

Nella panoramica vengono visualizzati, a titolo
esemplificativo, i menu del data logger testo 176 T2 .

I data logger testo 176 T1, testo 176 T3, testo 176 H2 non
hanno un display.

Affinché i valori possano essere visualizzati sul display,
quest'ultimo deve essere acceso. Ciò avviene tramite il
programma testo Comfort Software.

frequenza di misura programmata. Vengono visualizzati
esclusivamente i valori dei canali attivi.

Anche l'attivazione dei canali avviene tramite il programma
testo Comfort Software.

I simboli della soglia superiore e inferiore di allarme sono
illuminati nelle modalità Rec ed End, se la soglia di allarme
programmata è stata superata.

Trascorsi 10 secondi senza premere alcun tasto, il display
ritorna alla schermata iniziale.

52

www.GlobalTestSupply.com

Modalità Wait (Wait):

Il criterio di avvio è stato programmato, ma non è ancora

①

②

③

④

stato soddisfatto

6

Criterio di avvio
Data/Ora

Ultimo

valore
rilevato

Criteri Avvio con
tasto/Avvio con
PC

6 Utilizzare il prodotto

Soglia superiore di allarme

Criterio di avvio
formula

Soglia inferiore di allarme

Autonomia della batteria in

giorni

Ultimo valore rilevato

6

(vedere figura ① modalità Wait)

6

Il valore non viene memorizzato

53

www.GlobalTestSupply.com

6 Utilizzare il prodotto

①

②

③

④

⑤

⑥

superata la soglia superiore

⑦

superata la soglia inferiore

⑧

Modalità Rec (Rec): Il criterio di avvio è stato soddisfatto, il data logger
memorizza i valori rilevati

Modalità End (End): Programma di misura terminato (criterio di fine raggiunto
– sino a memoria piena o al numero di valori), a seconda della
programmazione

Ultimo valore rilevato

Valore minimo memorizzato

Soglia inferiore di allarme

Valore massimo memorizzato

Soglia superiore di allarme

Numero di volte che è stata

Numero di volte che è stata

Ultimo valore rilevato (vedere figura ①)

54

Autonomia della batteria in giorni

www.GlobalTestSupply.com

Pos: 37 /TD/Pro dukt ver wen den/te sto 17 5/Wan dhalt erung montier en @ 6\mod_1276691151158_211.doc @ 62637 @ 2 @ 1

6.4. Montaggio del supporto da parete

Il materiale di montaggio (p.es. viti, tasselli) non è in
dotazione.

✓ Il data logger non è fissato al supporto da parete.

1. Posizionare il supporto da parete nel posto desiderato.

2. Con l'aiuto di una matita o simili, disegnare i punti in cui
dovranno essere applicate le viti di fissaggio.

3. Preparare il luogo di fissaggio in base al materiale utilizzato
(p.es. praticare i fori, fissare i tasselli).

Pos: 38 /TD/Ers te Schri tte/ test o 175_1 76/Dat enlog ger sic hern @ 6\ mod_1275475596653_211.doc @ 62344 @ 2 @ 1

6.5. Chiusura a chiave del data logger

4. Fissare il supporto alla parete utilizzando viti idonee.

6 Utilizzare il prodotto

✓ Il supporto da parete è montato.

1. Fissare il data logger nel supporto da parete (1).

2. Inserire la spina di sicurezza (2) attraverso i fori del supporto da
parete.

3. Fissare la serratura (3) alla spina di sicurezza.

Pos: 39 /TD/Pro dukt ver wen den/te sto 17 6/Dat en ausl esen @ 6\ mod_1 278 341937514_211.doc @ 63558 @ 255 @ 1

55

4. Sfilare la chiave (4).

www.GlobalTestSupply.com

6 Utilizzare il prodotto

6.6. Lettura dei dati

Tramite il cavo USB

1. Collegare il cavo USB a una porta USB libera del PC.

2. Svitare la vite sul fianco destro del data logger.

3. Aprire il coperchio.

4. Inserire il cavo USB nell'attacco Mini-USB (1).

5. Per la lettura dei dati dal data logger e il loro ulteriore

trattamento, vedere il manuale separato testo Comfort
Software.

Tramite la scheda SD

Se è necessario leggere un data logger in modalità Rec,
durante la lettura il data logger può registrare i valori con
una frequenza max. di 10 secondi.

Al termine della lettura, il data logger può nuovamente
registrare i valori con una frequenza di misura di 1
secondo.

1. Svitare la vite sul fianco destro del data logger.

2. Aprire il coperchio.

3. Inserire la scheda SD nel lettore di schede SD del data logger

(2).

- Sul display compare la scritta Sd CArd.

4. Mantenere premuto il tasto [GO] per più di 2 secondi.

- Sul display compare la scritta COPY.

- Durante la copia, il LED giallo si illumina.

56

www.GlobalTestSupply.com

- Il LED verde lampeggia due volte e, al temine della copia, sul
display viene visualizzata la scritta OUT.

5. Rimuovere la scheda SD.

6. Inserire la scheda SD nel lettore di schede SD del PC.

7. Per il trattamento successivo dei dati, vedere il manuale

Pos: 40 /TD/Ü b ersc hrif te n/7. Pro du kt ins ta nd h alt en @ 0\mod_1173789831362_211.doc @ 400 @ 1 @ 1

7 Manutenzione del prodotto

Pos: 41 /TD/Produkt instand halten/testo 175_176/Batterie wechseln 176 @ 7\mod_1290084989939_211.doc @ 73252 @ 2 @ 1

7.1. Sostituzione della batteria

separato del programma testo Comfort Software.

Quando viene sostituita la batteria, il programma di
misurazione in corso viene arrestato. I dati salvati
rimangono comunque in memoria.

1. Per la lettura dei dati salvati, vedere Lettura dei dati, pagina 56.

✓ Se a causa di un'autonomia residua delle batterie insufficiente,

la lettura dei dati memorizzati non dovesse essere più possibile:

> Sostituire la batteria e poi leggere i dati memorizzati.

2. Appoggiare il data logger a faccia in giù.

7 Manutenzione del prodotto

3. Svitare la vite sul retro del data logger.

4. Rimuovere il coperchio del vano batterie.

5. Estrarre la batteria scarica dal vano batterie.

6. Inserire una nuova batteria (TL-5903). Fare attenzione alla
polarità!

Utilizzare esclusivamente batterie nuove e di marca. Se
viene utilizzata una batteria usata, il calcolo dell'autonomia
non è più corretto.

57

www.GlobalTestSupply.com

7 Manutenzione del prodotto

7. Chiudere il vano batterie con il coperchio.

8. Avvitare la vite.

- Sul display viene visualizzata la scritta rST.

Il data logger deve essere riconfigurato. A tal fine, sul
calcolatore deve essere installato il programma testo
Comfort Software e realizzato il collegamento con il data
logger.

9. Con il cavo USB; collegare il data logger al PC.

10. Avviare il programma testo Comfort Software e realizzare un

collegamento con il data logger.

11. Per riconfigurare il data logger o per caricare una precedente

configurazione salvata, vedere il manuale separato del
programma testo Comfort Software.

Pos: 42 /TD/ Pro du kt i nsta nd h alt en/t est o 17 4-n eu/G erä t rei nig en @ 5 \mod_1267614722447_211.doc @ 59666 @ 2 @ 1

- Il data logger è nuovamente operativo.

7.2. Pulizia dello strumento

ATTENZIONE

Danneggiamento del sensore!

> Prestare attenzione che in fase di pulizia non si verifichino

infiltrazioni di liquidi all'interno dello strumento.

> In presenza di sporcizia sullo strumento, pulirlo con un panno

umido.

Non utilizzare detergenti aggressivi o solventi. Sono ammessi
detergenti delicati per uso domestico e l'impiego di acqua

Pos: 43 /TD/Üb erschr ifte n/8. Tip ps und Hil fe @ 0\mod_1173789887985_211.doc @ 409 @ 1 @ 1

saponata.

58

www.GlobalTestSupply.com

8 Consigli e risoluzione dei problemi

mare il data logger con il

La batteria è stata inserita dopo che la

Pos: 44 /TD/Ü b ersc hrif te n/8. 1 Fr agen un d A nt worte n @ 0\ mod_1177402017078_211.doc @ 1096 @ 2 @ 1

8.1. Domande e risposte

Pos: 45 /TD/Ti pps und Hil fe/Fr age n und Ant worte n/test o 176 @ 6\mod_1275474843210_211.doc @ 62247 @ @ 1

Domanda Possibili cause/Soluzione

Sul display compare la
scritta FULL, il LED rosso
lampeggia due volte, sul
display compare la scritta

out.

Sul display compare la
scritta Err, il LED rosso
lampeggia due volte, sul
display compare la scritta

out.

Sul display compare la
scritta nO dAtA, il LED
rosso lampeggia due volte.

Sul display compare la
scritta rST.

Sul display compare la
scritta H Cap.

La scritta - - - - viene
visualizzata sul display.

8 Consigli e risoluzione dei problemi

Spazio disponibile sulla scheda SD
insufficiente per leggere i dati.

> Rimuovere la scheda SD, liberare

spazio e copiare i dati.

Errore durante il salvataggio dei dati
sulla scheda SD.

> Rimuovere la scheda SD, liberare

spazio e copiare i dati.

Il data logger non ha ancora registrato
alcun dato e si trova in modalità Wait.

> Rimuovere la scheda SD

e attendere che il data logger si
trovi in modalità Rec.

La batteria è stata inserita. Non viene
registrato alcun dato.

> Riprogram

software.

batteria e la batteria ausiliaria si erano
scaricate completamente. La batteria
ausiliaria deve essere ricaricata.

1. Con il cavo USB, collegare il data
logger al PC.

2. Far ricaricare la batteria ausiliaria
per circa 5-10 minuti attraverso il
cavo USB.

- Sul display viene visualizzata la
scritta rST.

Il sensore del data logger è difettoso
oppure è stato collegato un sensore
incompatibile.

> Contattare il rivenditore oppure il

servizio clienti Testo.

59

www.GlobalTestSupply.com

1 Inhoud

In caso di domande, contattare il rivenditore o il servizio clienti
Testo. I dati per contattarci sono disponibili sul retro di questo
documento oppure in internet all'indirizzo www.testo.com/service-

Pos: 46 /TD/Ü b ersc hrif te n/8. 2 Z ube hör u nd E rs atzt eil e @ 0 \mod_1177402058734_211.doc @ 1105 @ 2 @ 1

8.2. Accessori e pezzi di ricambio

Pos: 47 /TD/Ti pps und H ilf e/Z ube hör und Ers atz teil e/t esto 176 @ 6\mod_1275474784091_211.doc @ 62183 @ @ 1

contact.

Descrizione N° art.

Supporto da parete (nero) con serratura 0554 1703
Cavo Mini-USB per collegare il data logger

testo 176 al PC
Scheda SD per la lettura del data logger 176 0554 8803
Batteria TL-5903 tipo mignon AA 0515 1760
CD testo Comfort Software Basic 5 (se non

è gradito il download gratuito, dopo
registrazione, dal sito web)

CD testo Comfort Software Professional 0554 1704
CD testo Comfort Software CFR 0554 1705
Certificato di calibratura ISO «Temperatura»,

punti di calibratura -18°C; 0°C;+40°C; per
ciascun canale/strumento

Certificato di calibratura ISO «Umidità», punti
di calibratura 11,3%rF; 50,0%rF; 75,3%rF
a +25°C/+77°F; per ciascun canale/strumento

Certificato di calibratura ISO «Pressione
assoluta», 5 punti di calibratura lungo la
fascia di misura

Ulteriori accessori e ricambi sono reperibili nei cataloghi dei prodotti
o in internet all'indirizzo: www.testo.com

0449 0047

0572 0580

0520 0153

0520 0076

0520 0025

60

www.GlobalTestSupply.com

1 Inhoud

1 Inhoud

1 Inhoud ..................................................................................................... 61

2 Veiligheid en milieu ............................................................................... 62

2.1. Bij dit document ............................................................................. 62

2.2. Veiligheid garanderen .................................................................... 63

2.3. Milieu beschermen ........................................................................ 63

3 Functionele beschrijving ...................................................................... 64

3.1. Toepassing .................................................................................... 64

3.2. Technische gegevens .................................................................... 65

4 Eerste stappen ....................................................................................... 73

4.1. Gegevenslogschrijver demonteren ................................................ 73

4.2. Gegevenslogschrijver aansluiten aan PC ...................................... 73

5 Indicatie- en bedieningselementen ...................................................... 74

5.1. Display ........................................................................................... 74

5.2. LED ............................................................................................... 77

5.3. Toetsfuncties ................................................................................. 78

6 Product gebruiken ................................................................................. 79

6.1. Sensor aansluiten .......................................................................... 79

6.2. Datalogger programmeren............................................................. 79

6.3. Menu-overzicht .............................................................................. 80

6.4. Wandhouder monteren .................................................................. 83

6.5. Gegevenslogschrijver borgen ........................................................ 83

6.6. Gegevens uitlezen ......................................................................... 83

7 Product onderhouden ........................................................................... 85

7.1. Batterij vervangen .......................................................................... 85

7.2. Apparaat reinigen: ......................................................................... 86

8 Tips en hulp ........................................................................................... 87

8.1. Vragen en antwoorden .................................................................. 87

8.2. Accessoires en vervangende onderdelen ...................................... 88

61

www.GlobalTestSupply.com

2 Veiligheid en milieu

Pos: 2 /TD/Ü ber sc hrift en /2. Si ch erh eit und U mw elt @ 0\ mod_1173774719351_221.doc @ 297 @ 1 @ 1

2 Veiligheid en milieu

Pos: 3 /TD/Ü ber sc hrift en /2.1 Zu dies em Dok umen t @ 0\ mod_1173775252351_221.doc @ 351 @ 2 @ 1

2.1. Bij dit document

Pos: 4 /TD/S ic herh eit und U m welt/ Zu di esem Do kum ent/V er wen dung /Ver w end ung ( Sta ndar d) @ 0\mod_1173775068554_221.doc @ 342 @ 5 @ 1

Toepassing

> Lees deze documentatie aandachtig door en zorg dat u met het

product vertrouwd bent voordat u het gaat gebruiken. Besteed
bijzondere aandacht aan de veiligheidsaanwijzingen en
waarschuwingen om letsel en materiële schade te voorkomen.

> Houd deze documentatie altijd binnen handbereik, zodat u

indien nodig snel zaken kunt opzoeken.

> Geef deze documentatie altijd door aan eventuele latere

Pos: 5 /TD/S ic herh eit und U m welt/ Zu diesem Dokument/Symbole und Schreibkonventionen/Symbole und Schreibkonv. [Standard_groß] @ 0\mod_1174982140622_221.doc @ 520 @ 5 @ 1

gebruikers van het product.

Symbolen en conventies in deze handleiding
Element Verklaring

Waarschuwing, ernst van het gevaar wordt
aangegeven door het signaalwoord:

Waarschuwing! Ernstig lichamelijk letsel
mogelijk.

Voorzichtig! Licht lichamelijk letsel of materiële
schade mogelijk.

> Tref de aangegeven

veiligheidsvoorzieningen.

Aanwijzing: Basis- of uitgebreide informatie.

1. ...

2. ...

Procedure: meerdere stappen die in volgorde
moeten worden doorlopen.

> ... Procedure: een stap of optionele stap.

- ... Resultaat van een handeling.

Menu

Onderdelen van het apparaat, het
apparaatdisplay of het programmavenster.

[OK]

Bedieningstoetsen van het apparaat of knoppen

in het programmavenster.
... | ... Functies / paden binnen een menu.
“...” Invoervoorbeelden

62

www.GlobalTestSupply.com

Pos: 6 /TD/Ü ber sc hrift en /2.2 Sic her hei t ge währl ei sten @ 0\mod_1173780783960_221.doc @ 371 @ 2 @ 1

2.2. Veiligheid garanderen

Pos: 7 /TD/Sic herhei t und Um welt/ Sicher heit ge währl eist en/Pro dukt bestim mungsg emäß v erwen den @ 0\mod_1173781261848_221.doc @ 391 @ @ 1

> Gebruik het product uitsluitend waarvoor het bedoeld is en

alleen onder de omstandigheden zoals die zijn aangegeven in
de technische gegevens. Behandel het product altijd

Pos: 8 /TD/S ic herh eit und U m welt/ Sic her heit ge währ l eist en/te st o 17 4-175 /s pann ung sf ühr ende Teil e 17 5-176 @ 7\mod_1282811328700_221.doc @ 71298 @ @ 1

voorzichtig.

> Meet met het apparaat nooit aan of in de buurt van

Pos: 9 /TD/S ic herh eit und U m welt/ Sic her heit ge währ l eist en/te st o 17 4-175 /Bli nds to pfe n @ 6 \mod_1274956302912_221.doc @ 61920 @ @ 1

spanninggeleidende delen!

> Controleer vóór elke meting of aansluitingen correct zijn

afgesloten door een blinde stop of of passende sensors correct
zijn ingestoken. De in de technische gegevens vermelde
beschermingsklasse voor het betreffende apparaat wordt
anders niet bereikt.

> testo 176 T3, testo 176 T4: Het maximaal toegestane

potentiaalverschil tussen de sensoringangen bedraagt 50V.
Houd hier rekening mee bij de inzet van oppervlaktesensors

Pos: 10 /TD/ Sic her heit un d U mwel t/ Sich erh eit g ewä hrl eis ten/ Son den abk ühle n l ass en @ 0\mod_1190094931187_221.doc @ 4878 @ @ 1

met niet-geïsoleerd thermo-element.

> Laat sondes en sondebuizen na de laatste meting voldoende

afkoelen om verbrandingen aan de hete sensorpunt of aan de

Pos: 11 /TD/ Sic her heit un d U mwel t/ Sich erheit g ewähr leis ten/T empera turang abe n auf So nden/F ühler n @ 0\mod_1175693293070_221.doc @ 615 @ @ 1

sondebuis te vermijden.

> Temperatuurindicaties op sondes/voelers hebben uitsluitend

betrekking op het meetbereik van de sensoren. Stel de
handgrepen en aanvoerleidingen niet bloot aan temperaturen
hoger dan 70 °C (158 °F) wanneer die niet nadrukkelijk zijn

Pos: 12 /TD/Sic herhei t und U mwelt/ Sich erheit g ewähr leis ten/N ur besc hrieb ene War tungs arbei ten dur chführ en @ 0\mod_1175692705195_221.doc @ 606 @ @ 1

toegestaan.

> Houdt u zich aan de onderhouds- en instandhoudings-

voorschriften voor dit apparaat zoals die in de documentatie
beschreven zijn. Houdt u zich daarbij aan de procedures.
Gebruik uitsluitend de originele vervangende onderdelen van

Pos: 13 /TD/Ü b ersc hrif te n/2. 3 U mwel t s chütz e n @ 0 \mod_1173780843645_221.doc @ 380 @ 2 @ 1

Testo.

2 Veiligheid en milieu

2.3. Milieu beschermen

Pos: 14.1 /T D/ Sich er heit un d Um welt /Um wel t sc hütz en/ Akk us/B at terie n e nts org en @ 0\mod_1175693637007_221.doc @ 624 @ @ 1

> Voer defecte accu's / lege batterijen af conform de plaatselijke

Pos: 14.2 /T D/ Sich er heit un d Um welt /Um wel t sc hütz en/ Pr odu kt ent sor ge n @ 0\mod_1173780307072_221.doc @ 362 @ @ 1

wet en regelgeving.

> Voer dit product na het einde van zijn levensduur op de juiste

wijze af naar de afvalscheiding van elektrische en elektronische
apparatuur (houd u aan de plaatselijke voorschriften) of lever
het in bij Testo voor verantwoorde verwerking.

63

www.GlobalTestSupply.com

3 Functionele beschrijving

Pos: 15 /TD/Üb erschr ifte n/3. Lei stungs besc hreib ung @ 0\mod_1173774791554_221.doc @ 306 @ 1 @ 1

3 Functionele beschrijving

Pos: 16 /TD/Ü bersc hrifte n/3. 1 Verwen dung @ 0\mod_1176211016437_221.doc @ 700 @ 2 @ 1

3.1. Toepassing

Pos: 17 /TD/ Lei st ungs bes chr eib ung/ Ver wend ung /te sto 1 76 @ 6 \mod_1278332087294_221.doc @ 63260 @ 5 @ 1

De gegevenslogschrijvers testo 176 dienen voor het opslaan en
uitlezen van afzonderlijke meetwaarden en meetreeksen.

Meetwaarden worden met testo 176 gemeten, opgeslagen en via
de USB-kabel of de SD-kaart overgedragen naar de PC, waar ze
met behulp van de testo Comfort Software uitgelezen en
geëvalueerd kunnen worden. Via de software kunnen de
gegevenslogschrijvers ook individueel geprogrammeerd worden.

Toepassingsvoorbeelden

testo 176 T1 is optimaal geschikt voor de temperatuurmeting onder
extreme voorwaarden zoals bijv. op schepen of in krachtcentrales,
aangezien hij door zijn robuuste metalen behuizing goed tegen
mechanische inwerkingen beschermd is.

testo 176 T2 is door de aansluitmogelijkheden voor externe,
hoognauwkeurige Pt100-sensoren optimaal geschikt voor
temperatuurmetingen bijv. in de levensmiddelensector of in het
laboratorium.

testo 176 T3 kan door de externe sensoraansluitingen (thermo­elementen type T, type K en type J) en zijn robuuste metalen
behuizing parallelle temperatuurmetingen op tot vier meetpunten
onder extreme voorwaarden uitvoeren.

testo 176 T4 is door zijn externe sensoraansluitingen (thermo­elementen type T, type K en type J) goed geschikt voor
verschillende toepassingen zoals bijv. de controle van de toevoer­en terugstroomtemperatuur van een vloerverwarming op tot vier
meetpunten tegelijkertijd.

testo 176 H1 is optimaal geschikt voor de parallelle bewaking van
temperatuur en vochtigheid bijv. in opslagruimtes.

testo 176 H2 kan door de externe sensoraansluitingen en zijn
robuuste metalen behuizing parallelle temperatuur- en
vochtigheidsmetingen onder extreme voorwaarden uitvoeren.

testo 176 P1 kan tegelijkertijd druk, temperatuur en vochtigheid
meten en is daarom optimaal geschikt voor de documentatie van
de omgevingsvoorwaarden bijv. in laboratoria.

64

www.GlobalTestSupply.com

Pos: 18 /TD/Ü b ersc hrif te n/3. 2 T echni sc he D at en @ 0\mod_1176211088437_221.doc @ 709 @ 2 @ 1

3.2. Technische gegevens

Pos: 19 /TD/Lei stung sbes chrei bung/T ech nische D aten/t esto 17 6 T1 @ 6\mod_1278341497598_221.doc @ 63334 @ 5 @ 1

testo 176 T1 (0572 1761)
Eigenschap Waarden

Grootheid Temperatuur (°C/°F)
Sensortype Pt100 klasse A intern
Meetbereik -35 tot +70 °C
Systeemnauwkeurigh

± 0,2 °C (-35 tot +70 °C) ± 1 digit

eid
Resolutie 0,01 °C
Bedrijfstemperatuur -35 ... +70 °C
Opslagtemperatuur -40 ... +85 °C
Type batterij 1x lithium (TL-5903)
Levensduur 8 jaar (15 min. meetpuls, +25 °C)
Beschermingsklasse IP68
Afmetingen in mm

103 x 63 x 33 mm

(LxBxH)
Gewicht ca. 410g
Meetpuls 1s – 24h (vrij te kiezen, voor online

metingen 2s -24h)
Interface Mini-USB, SD-kaartsleuf
Geheugencapaciteit 2 miljoen meetwaarden

Garantie 24 maanden, garantievoorwaarden: zie

internetsite www.testo.com/warranty

Normen 2014/30/EU, EN 128307

3 Functionele beschrijving

7

Gelieve er rekening mee te houden dat bij dit apparaat volgens EN 12830 een
regelmatige controle en kalibrering conform EN 13486 (aanbeveling: jaarlijks)
moet worden uitgevoerd. Neem contact met ons op voor meer informatie.

65

www.GlobalTestSupply.com

3 Functionele beschrijving

testo 176 T2 (0572 1762)
Eigenschap Waarden

Grootheid Temperatuur (°C/°F)
Sensortype 2 x Pt100 klasse A extern
Meetbereik -100 tot +400 °C
Nauwkeurigheid

instrument

Resolutie 0,01 °C
Bedrijfstemperatuur -35 ... +70 °C
Opslagtemperatuur -40 ... +85 °C
Type batterij 1x lithium (TL-5903)
Levensduur 8 jaar (15 min. meetpuls, +25 °C)
Beschermingsklasse IP65
Afmetingen in mm

(LxBxH)
Gewicht ca. 220g
Meetpuls 1s – 24h (vrij te kiezen, voor online

Interface Mini-USB, SD-kaartsleuf
Geheugencapaciteit 2 miljoen meetwaarden

Garantie 24 maanden, garantievoorwaarden: zie

Normen 2014/30/EU, EN 128308

± 0,2 °C (-100 tot +200 °C) ± 1 digit
± 0,3 °C (+200,1 tot +400 °C) ± 1 digit

103 x 63 x 33 mm

metingen 2s -24h)

internetsite www.testo.com/warranty

8

Gelieve er rekening mee te houden dat bij dit apparaat volgens EN 12830 een
regelmatige controle en kalibrering conform EN 13486 (aanbeveling: jaarlijks)
moet worden uitgevoerd. Neem contact met ons op voor meer informatie.

66

www.GlobalTestSupply.com

3 Functionele beschrijving

testo 176 T3 (0572 1763)
Eigenschap Waarden

Grootheid Temperatuur (°C/°F)
Sensortype 4 thermo-elementen (type T, K, J) extern
Meetbereik -100 tot +750 °C (type J)

-195 tot +1000 °C (type K)

-200 tot +400 °C (type T)

Nauwkeurigheid
instrument

±1% van de meetwaarde (-200 tot -100,1
°C)
±1 digit

±0,3 °C (-100 tot +70 °C) ± 1 digit
±0,5% van de meetwaarde (+70,1 tot

+1000 °C)

± 1 digit
Resolutie 0,1 °C
Bedrijfstemperatuur -20 ... +70 °C
Opslagtemperatuur -40 ... +85 °C
Type batterij 1x lithium (TL-5903)
Levensduur 8 jaar (15 min. meetpuls, +25 °C)
Beschermingsklasse IP65
Afmetingen in mm

103 x 63 x 33 mm
(LxBxH)

Gewicht ca. 430g
Meetpuls 1s – 24h (vrij te kiezen, voor online

metingen 2s -24h)
Interface Mini-USB, SD-kaartsleuf
Geheugencapaciteit 2 miljoen meetwaarden

Garantie 24 maanden, garantievoorwaarden: zie

internetsite www.testo.com/warranty

EG-richtlijn 2014/30/EU

67

www.GlobalTestSupply.com

3 Functionele beschrijving

testo 176 T4 (0572 1764)
Eigenschap Waarden

Grootheid Temperatuur (°C/°F)
Sensortype 4 thermo-elementen (type T, K, J) extern
Meetbereik -100 tot +750 °C (type J)

Nauwkeurigheid
instrument

Resolutie 0,1 °C
Bedrijfstemperatuur -20 ... +70 °C
Opslagtemperatuur -40 ... +85 °C
Type batterij 1x lithium (TL-5903)
Levensduur 8 jaar (15 min. meetpuls, +25 °C)
Beschermingsklasse IP65
Afmetingen in mm

(LxBxH)
Gewicht ca. 230g
Meetpuls 1s – 24h (vrij te kiezen, voor online

Interface Mini-USB, SD-kaartsleuf
Geheugencapaciteit 2 miljoen meetwaarden

Garantie 24 maanden, garantievoorwaarden: zie

EG-richtlijn 2014/30/EU

-195 tot +1000 °C (type K)

-200 tot +400 °C (type T)
± 1% van de meetwaarde (-200 tot -

100,1 °C)
± 1 digit

± 0,3 °C (-100 tot +70 °C) ± 1 digit
± 0,5% van de meetwaarde (+70,1 tot

+1000 °C)
± 1 digit

103 x 63 x 33 mm

metingen 2s -24h)

internetsite www.testo.com/warranty

68

www.GlobalTestSupply.com

3 Functionele beschrijving

testo 176 H1 (0572 1765)
Eigenschap Waarden

Grootheid Temperatuur (°C/°F) en vochtigheid (%RV,

%RH, °Ctd

g/m3, WB)

,

Sensortype 2 NTC-temperatuursensors extern of

2 capacitieve vochtigheidssensors extern
Meetbereik 0 tot 100%RV (niet-bedauwend)

-20 tot +70 °C

-40 tot +70 °Ctd

Nauwkeurigheid
instrument

± 0,2 °C (-20 tot +70 °C) ± 1 digit

± 0,4 °C (rest. meetbereik) ± 1 digit

De nauwkeurigheid voor

vochtigheidsmetingen is afhankelijk van de

nauwkeurigheid van de aangesloten

sensor.
Resolutie 0,1 °C, 0,1%RV
Bedrijfstemperatuur -20 ... +70 °C
Opslagtemperatuur -40 ... +85 °C
Type batterij 1x lithium (TL-5903)
Levensduur 8 jaar (15 min. meetpuls, +25 °C)
Beschermingsklasse IP65
Afmetingen in mm

103 x 63 x 33 mm
(LxBxH)

Gewicht ca. 220g
Meetpuls 1s – 24h (vrij te kiezen, voor online

metingen 2s -24h)
Interface Mini-USB, SD-kaartsleuf
Geheugencapaciteit 2 miljoen meetwaarden

Garantie 24 maanden, garantievoorwaarden: zie

internetsite www.testo.com/warranty

EG-richtlijn 2014/30/EU

69

www.GlobalTestSupply.com

3 Functionele beschrijving

testo 176 H2 (0572 1766)
Eigenschap Waarden

Grootheid Temperatuur (°C/°F) en vochtigheid (%RV,

Sensortype 2 capacitieve vochtigheidssensors extern
Meetbereik 0 tot 100%RV (niet-bedauwend)

Nauwkeurigheid
instrument

Resolutie 0,1 °C, 0,1%RV
Bedrijfstemperatuur -20 ... +70 °C
Opslagtemperatuur -40 ... +85 °C
Type batterij 1x lithium (TL-5903)
Levensduur 8 jaar (15 min. meetpuls, +25 °C)
Beschermingsklasse IP65
Afmetingen in mm

(LxBxH)
Gewicht ca. 430g
Meetpuls 1s – 24h (vrij te kiezen, voor online metingen

Interface Mini-USB, SD-kaartsleuf
Geheugencapaciteit 2 miljoen meetwaarden
Garantie 24 maanden, garantievoorwaarden: zie

EG-richtlijn 2014/30/EU

%RH, °Ctd

g/m3, WB)

,

-20 tot +70 °C

-40 tot +70 °Ctd
± 0,2 °C (-20 tot +70 °C) ± 1 digit
± 0,4 °C (resterend meetbereik) ± 1 digit
De nauwkeurigheid voor

vochtigheidsmetingen is afhankelijk van de
nauwkeurigheid van de aangesloten sensor.

103 x 63 x 33 mm

2s -24h)

internetsite www.testo.com/warranty

70

www.GlobalTestSupply.com

3 Functionele beschrijving

testo 176 P1 (0572 1767)
Eigenschap Waarden

Grootheid Temperatuur (°C/°F), vochtigheid (%RV,

%RH, °Ctd, g/m3), barometrische druk (mbar,
hPa, psi, inH

2

O)

Sensortype 2 NTC-temperatuursensors extern of

2 capacitieve vochtigheidssensors extern
1 absolute druksensor intern

Meetbereik 600 mbar tot 1100 mbar

-20 tot +70 °C

-40 tot +70 °Ctd
0 tot 100%RV (niet-bedauwend)

Nauwkeurigheid ± 0,2 °C (-20 tot +70 °C) ± 1 digit

± 0,4 °C (resterend meetbereik) ± 1 digit
± 3 mbar (0 tot 50 °C) ± 1 digit
De nauwkeurigheid voor

vochtigheidsmetingen is afhankelijk van de

nauwkeurigheid van de aangesloten sensor.
Resolutie 0,1 °C / 0,1%RV / 0,1 mbar
Bedrijfstemperatuur -20 ... +70 °C
Opslagtemperatuur -40 ... +85 °C
Type batterij 1x lithium (TL-5903)
Levensduur 8 jaar (15 min. meetpuls, +25 °C)
Beschermingsklasse IP54
Afmetingen in mm

103 x 63 x 33 mm
(LxBxH)

Gewicht ca. 230g
Meetpuls 1s – 24h (vrij te kiezen, voor online metingen

2s -24h)
Interface Mini-USB, SD-kaartsleuf
Geheugencapaciteit 2 miljoen meetwaarden

Garantie 24 maanden, garantievoorwaarden: zie

internetsite www.testo.com/warranty

EG-richtlijn 2014/30/EU

71

www.GlobalTestSupply.com

3 Functionele beschrijving

Pos: 26 /TD/ Lei st ungs bes chr eib ung/T ec hnis che D at en/H in weis B atter ies tand zeit @ 6\mod_1274958762415_221.doc @ 62017 @ 5 @ 1

Levensduur batterijen

In de programmeervensters van de software krijgt u typische
richtwaarden over de vermoedelijke levensduur van de batterij.
Deze wordt berekend op basis van de volgende factoren:

• meetpuls

• aantal aangesloten sensors

Aangezien de levensduur van de batterij nog van vele andere
factoren afhankelijk is, zijn de berekende gegevens slechts
richtwaarden.

De volgende factoren beïnvloeden de levensduur van de batterij
negatief:

• langer knipperen van de LEDs

• vaak uitlezen (meerdere keren per dag) via de SD-kaart

• sterke schommelingen van de bedrijfstemperatuur

De volgende factoren beïnvloeden de levensduur van de batterij
positief:

• uitgeschakeld display
De indicatie van de batterijcapaciteit in het display van de

gegevenslogschrijver gaat uit van de berekende waarden. De
uitschakeling van de gegevenslogschrijver gebeurt daarentegen bij
het bereiken van een kritieke spanningsdrempel. Het kan derhalve
gebeuren dat:

• er verder meetwaarden geregistreerd worden, hoewel de
indicatie van de batterijcapaciteit „leeg” aangeeft.

• het meetprogramma gestopt wordt, hoewel de indicatie van de
batterijcapaciteit nog kort daarvoor een bestaande
restcapaciteit aangegeven heeft.

Opgeslagen meetwaarden gaan bij lege batterij en bij vervanging
van de batterij niet verloren.

72

www.GlobalTestSupply.com

Pos: 27 /TD/Ü b ersc hrif te n/5. Erst e Schr itte @ 0 \mod_1173774895039_221.doc @ 324 @ 1 @ 1

4 Eerste stappen

Pos: 28 /TD/ Erst e Schrit te/t esto 17 5_176 /Date nlogg er entsic her n @ 7\mod_1288082730183_221.doc @ 72508 @ 2 @ 1

4.1. Gegevenslogschrijver demonteren

1. Slot met sleutel (1) openen.

2. Slot (2) verwijderen uit de borgpen.

3. Borgpen (3) door de gaten van de wandhouder schuiven.

Pos: 29 /TD/Ers te Schri tte/ test o 175_1 76/Bat teri en Hinw eis 176 @ 7\ mod_1290083606113_221.doc @ 73188 @ @ 1

4. Gegevenslogschrijver uit de wandhouder schuiven (4).

De gegevenslogschrijver wordt geleverd met erin
geplaatste batterij (type TL-5903). Op het display van de

Pos: 30 /TD/Ers te Schri tte/ test o 175_1 76/Dat enlog ger an PC anschli eße n Hardw are @ 6\mod_1275476329286_221.doc @ 62378 @ 2 @ 1

gegevenslogschrijver wordt rSt getoond.

4 Eerste stappen

4.2. Gegevenslogschrijver aansluiten aan PC

Voor testo Comfort Software Basic 5:
De software is op het internet verkrijgbaar als kosteloze download

73

met registratieplicht: www.testo.com/download-center.

De handleiding voor de installatie en bediening van de
software vindt u in de bedieningshandleiding testo Comfort
Software Basic 5, die samen met de software wordt
gedownload.

De software kan op CD besteld worden (bestelnummer:
0572 0580), indien de download van het internet niet
gewenst wordt.

Voor testo Comfort Software Professional en testo Comfort
Software CFR:

> CD in de CD-ROM-drive plaatsen.

1. Software testo Comfort Software installeren.

2. USB-kabel aansluiten aan een vrije USB-interface van de PC.

www.GlobalTestSupply.com

5 Indicatie- en bedieningselementen

3. Schroef aan de rechterkant van de gegevenslogschrijver
losdraaien.

4. Deksel openen.

5. USB-kabel in de mini-USB-aansluiting (1) schuiven.

6. Gegevenslogschrijver configureren, zie aparte

Pos: 31 /TD/Pro dukt beschr eibung /Üb ersic ht/tes to 176 /Anz eige- und Bedienelemente, Display @ 6\mod_1278341804354_221.doc @ 63527 @ 1252 @ 1

bedieningshandleiding testo Comfort Software.

5 Indicatie- en bedieningselementen

5.1. Display

De gegevenslogschrijvers testo 176 T1, testo 176 T3, testo
176 H2 hebben geen display.

De displayfunctie kan via de testo Comfort Software in­/uitgeschakeld worden.

Al naargelang de operationele status kan in het display
verschillende informatie worden getoond. Een
gedetailleerde voorstelling van de afroepbare informatie
vindt u onder Menu-overzicht, pagina 80.

Op grond van technische factoren wordt de afleessnelheid
bij LCD-displays bij temperaturen onder 0 °C
(ca. 2 seconden bij -10 °C, ca. 6 seconden bij -20 °C)
vertraagd. Dit heeft geen invloed op de
meetnauwkeurigheid.

74

www.GlobalTestSupply.com

5 Indicatie- en bedieningselementen

testo 176 T2, testo 176 T4, testo 176 H1, testo 176 P1

1 meetwaarde kanaal 1, 2, 3 (al naargelang aantal kanalen en

beeld)

2 eenheden kanaal 1, 2, 3 (al naargelang aantal kanalen en

beeld)

3 meetwaarde kanaal 2, 3, 4 (al naargelang aantal kanalen en

beeld)

4 eenheden kanaal 2, 3, 4 (al naargelang aantal kanalen en

beeld)

5 aantal opgeslagen meetwaarden met overschrijding van de

alarmwaarde (Log)

6 huidige tussentijdse meetwaarde, wordt getoond in het display

maar niet opgeslagen (Act)

7 meetprogramma is beëindigd (End), meetprogramma loopt

(Rec)

8 wachten op start van het meetprogramma (Wait), startcriterium

formule geprogrammeerd (F)

9. startcriterium datum/tijd geprogrammeerd
10 batterijcapaciteit

75

www.GlobalTestSupply.com

5 Indicatie- en bedieningselementen

Symbool Capaciteit

11 onderste alarmwaarde van voorgestelde kanaal (2, 3, 4):

• knippert: geprogrammeerde alarmwaarde wordt getoond

• brandt: geprogrammeerde alarmwaarde werd

onderschreden
12 kanaalnummer (2, 3, 4)
13 bovenste alarmwaarde van voorgestelde kanaal (2, 3, 4):

• knippert: geprogrammeerde alarmwaarde wordt getoond

• brandt: geprogrammeerde alarmwaarde werd overschreden

14 meetwaardekenmerking:

Max: hoogste opgeslagen meetwaarde
Min: laagste opgeslagen meetwaarde

15 onderste alarmwaarde van voorgestelde kanaal (1, 2, 3):

• knippert: geprogrammeerde alarmwaarde wordt getoond

• brandt: geprogrammeerde alarmwaarde werd

onderschreden
16 kanaalnummer (1, 2, 3)
17 bovenste alarmwaarde van voorgestelde kanaal (1, 2, 3):

• knippert: geprogrammeerde alarmwaarde wordt getoond

• brandt: geprogrammeerde alarmwaarde werd overschreden

>151 dagen

<150 dagen

<90 dagen

<60 dagen

<30 dagen
> Gegevens uitlezen en batterij vervangen

(zie Batterij vervangen, pagina 85).

76

www.GlobalTestSupply.com

5.2. LED

knippert driemaal bij

Weergave Uitleg

Rode LED knippert
eenmaal om de
10 seconden

Rode LED knippert
tweemaal om de
10 seconden

Rode LED knippert
driemaal om de
10 seconden

Rode LED knippert
driemaal bij druk op
de toets

Gele LED knippert
driemaal

Gele LED knippert
driemaal bij druk op
de toets

Groene en gele
LED knipperen
driemaal bij druk op
de toets

Groene LED

5 Indicatie- en bedieningselementen

Resterende batterijcapaciteit is gedaald
onder 30 dagen.

Resterende batterijcapaciteit is gedaald
onder 10 dagen.

Batterij is leeg.

Grenswaarde werd over-/onderschreden.

Instrument gaat van de Wait-Modus in de
Rec-Modus.

Instrument bevindt zich in de Rec-Modus.

Instrument bevindt zich in de End-Modus.

Instrument bevindt zich in de Wait-Modus.

Pos: 32 /TD/ Pro du ktbes chr eib ung/ Üb ersi ch t/tes to 176 /Tas tenf u nkti onen @ 8\ mod_1297252482510_221.doc @ 76904 @ 255 @ 1

77

druk op de toets
Rode, gele en

groene LED
knipperen na elkaar

www.GlobalTestSupply.com

Batterij werd erin geplaatst, condensator
bevindt zich in de laadtoestand.

5 Indicatie- en bedieningselementen

5.3. Toetsfuncties

Een gedetailleerde voorstelling van de display-indicaties vindt
u onder Menu-overzicht, pagina 80.

✓ Instrument bevindt zich in de operationele status Wait en

startcriterium toetsstart is geprogrammeerd.

> [GO] ca. 3 seconden lang indrukken om het meetprogramma te

starten.

- Het meetprogramma start en in het display verschijnt Rec.

✓ Instrument bevindt zich in de operationele status Wait:

> [GO] indrukken om te wisselen tussen de indicaties bovenste

alarmwaarde, onderste alarmwaarde, levensduur van de batterij
en laatste meetwaarde.

- De indicaties verschijnen in de genoemde volgorde in het

display.

✓ Instrument bevindt zich in de operationele status Rec of End:

> [GO] indrukken om te wisselen tussen de indicaties hoogste

opgeslagen meetwaarde, laagste opgeslagen meetwaarde,
bovenste alarmwaarde, onderste alarmwaarde, aantal
overschrijdingen van bovenste alarmwaarde, aantal
onderschrijdingen van onderste alarmwaarde, levensduur van
de batterij en laatste meetwaarde.

- De indicaties verschijnen in de genoemde volgorde in het

display.

78

Huidige meetwaarde tonen

✓ De laatste 10 seconden werd [GO] niet ingedrukt.

> [GO] indrukken.

- Huidige meetwaarde wordt berekend en verschijnt op het

display.

- Op het display verschijnt Act.

Als binnen de volgende 10 seconden [GO] opnieuw wordt
ingedrukt, dan wordt de huidige meetwaarde voor het
volgende kanaal berekend en getoond.

www.GlobalTestSupply.com

Pos: 33 /TD/Üb erschr ifte n/6. Pro dukt ver wen den @ 0\mod_1173774928554_221.doc @ 333 @ 1 @ 1

6 Product gebruiken

Pos: 34 /TD/Ers te Schri tte/ test o 175_1 76/Fühl er ansc hließ en 17 6 @ 8\mod_1297247379135_221.doc @ 768 71 @ @ 1

6.1. Sensor aansluiten

Neem bij de aansluiting van sensors aan de gegevenslogschrijver
en aan de meetpunten de volgende punten in acht:

> Let op de juiste poling van de stekkers.
> Steek de stekkers stevig in de aansluitingen om de dichtheid te

garanderen. Gebruik daarbij echter geen geweld!

> Zorg ervoor dat de stekkers aan de gegevenslogschrijver stevig

ingestoken of dat de aansluitingen met een blinde stop
afgesloten zijn.

> Let op de juiste positionering van de sensor om storende

invloeden op de metingen te vermijden.

> testo 176 T2, testo 176 T3, testo 176 T4, testo 176 H1, testo

176 H2, testo 176 P1: Let erop dat u aan de afzonderlijke
bussen de telkens (via testo Comfort Software) geconfigureerde
sensor aansluit. De nummers van de aansluitingen zijn op de

Pos: 35 /TD/Produkt verwenden/testo 174-neu/Hinweis D at enlog ger pr ogr am mier en @ 5\mod_1264769275750_221.doc @ 56858 @ 2 @ 1

behuizing gedrukt.

6.2. Datalogger programmeren

Om de programmering van uw datalogger aan uw specifieke eisen
aan te passen, heeft u de software testo Comfort Software Basic 5
nodig. Die is gratis na registratie te downloaden van internet

www.testo.com, International, Service&Support | Download
Center.

De installatiehandleiding en de gebruiksaanwijzing voor de
software vindt u in de gebruiksaanwijzing testo Comfort
Software Basic 5, die u tegelijk met de software downloadt.

Pos: 36 /TD/Produkt verwenden/testo 176/Menüübersicht @ 7\mod_1290084422722_221.doc @ 73221 @ 2 @ 1

6 Product gebruiken

79

www.GlobalTestSupply.com

6 Product gebruiken

indicaties in het display worden voorgesteld. Dit gebeurt via

resp. overschreden

6.3. Menu-overzicht

In het menu-overzicht zijn bij wijze van voorbeeld de
displaybeelden van de gegevenslogschrijver testo 176 T2
voorgesteld.

De gegevenslogschrijvers testo 176 T1, testo 176 T3, testo
176 H2 hebben geen display.

Het display moet ingeschakeld zijn, opdat de betreffende

de testo Comfort Software.
De indicatie in het display wordt geactualiseerd

overeenkomstig de geprogrammeerde meetsnelheid. Er
worden alleen meetwaarden van actieve kanalen getoond.

Het activeren van kanalen gebeurt eveneens via de testo
Comfort Software.

De symbolen bovenste resp. onderste alarmwaarde
branden in de operationele status Rec en End, als de
geprogrammeerde alarmwaarde onder­werd.

Na 10 seconden zonder activering van een toets keert het
display telkens terug in de uitgangstoestand.

80

www.GlobalTestSupply.com

6 Product gebruiken

①

②

Startcriterium

③

④

Wait-modus (Wait): Startcriterium is geprogrammeerd, maar nog niet vervuld

Laatste

meetwaarde

Startcriterium
toetsstart / PC­start

9

Startcriterium
datum/tijd

formule

Bovenste alarmwaarde

Onderste alarmwaarde

Batterijcapaciteit in dagen

Laatste meetwaarde

9

(zie afbeelding ① Wait-modus)

9

Meetwaarde wordt niet opgeslagen

81

www.GlobalTestSupply.com

6 Product gebruiken

①

②

③

④

⑤

⑥

⑦

⑧

Rec-modus (Rec): Startcriterium werd vervuld, gegevenslogschrijver slaat
meetwaarden op

End-modus (End): Meetprogramma beëindigd (stopcriterium bereikt – tot
geheugen vol of aantal waarden) al naargelang programmering

Laatste meetwaarde

Laagste meetwaarde

Onderste alarmwaarde

Hoogste meetwaarde

Bovenste alarmwaarde

Aantal overschrijdingen van

bovenste alarmwaarde

Aantal onderschrijdingen van

onderste alarmwaarde

Laatste meetwaarde (zie afbeelding ①)

82

www.GlobalTestSupply.com

Batterijcapaciteit in dagen

Pos: 37 /TD/Pro dukt ver wen den/te sto 17 5/Wan dhalt erung montier en @ 6\mod_1276691151158_221.doc @ 62639 @ 2 @ 1

6.4. Wandhouder monteren

Montagematerialen (bijv. schroeven, pluggen) behoren niet
tot de omvang van de levering.

✓ De gegevenslogschrijver is uit de wandhouder verwijderd.

1. Wandhouder op de gewenste plaats positioneren.

2. Met een stift of iets dergelijks de plaats voor de
bevestigingsschroeven aftekenen.

3. Bevestigingsplaats afhankelijk van het materiaal voor de
bevestiging voorbereiden (bijv. gat boren, pluggen inbrengen).

Pos: 38 /TD/Ers te Schri tte/ test o 175_1 76/Dat enlog ger sic hern @ 6\ mod_1275475596653_221.doc @ 62346 @ 2 @ 1

6.5. Gegevenslogschrijver borgen

4. Wandhouder met passende schroeven bevestigen.

6 Product gebruiken

✓ Wandhouder is gemonteerd.

1. Gegevenslogschrijver in de wandhouder schuiven (1).

2. Borgpen (2) door de gaten van de wandhouder schuiven.

3. Slot (3) bevestigen aan de borgpen.

Pos: 39 /TD/Pro dukt ver wen den/te sto 17 6/Dat en ausl esen @ 6\ mod_1278341937514_221.doc @ 63560 @ 255 @ 1

4. Sleutel eruit trekken (4).

6.6. Gegevens uitlezen

Via USB-kabel

1. USB-kabel aansluiten aan een vrije USB-interface van de PC.

2. Schroef aan de rechterkant van de gegevenslogschrijver
losdraaien.

3. Deksel openen.

83

www.GlobalTestSupply.com

6 Product gebruiken

worden uitgelezen, dan kan de gegevenslogschrijver tijdens

4. USB-kabel in de mini-USB-aansluiting (1) schuiven.

5. Gegevenslogschrijver uitlezen en uitgelezen gegevens verder

Via SD-kaart

1. Schroef aan de rechterkant van de gegevenslogschrijver

2. Deksel openen.

bewerken, zie aparte bedieningshandleiding testo Comfort
Software.

Als een gegevenslogschrijver in de Rec-modus moet

het uitleesproces maximaal met een meetpuls van
10 seconden meetgegevens registreren.

Na beëindiging van het uitleesproces kan de
gegevenslogschrijver meetgegevens al naargelang
programmering weer met een meetpuls van 1 seconde
registreren.

losdraaien.

3. SD-kaart in de SD-kaartsleuf (2) schuiven.

- Sd CArd wordt getoond in het display.

4. [GO] langer dan 2 seconden ingedrukt houden.

- COPY wordt getoond in het display.

- Gele LED brandt tijdens het kopieerproces.

- Groene LED knippert tweemaal en op het display verschijnt na

beëindiging van het kopieerproces OUT.

5. SD-kaart wegnemen.

6. SD-kaart in SD-kaartsleuf aan de PC schuiven.

7. Uitgelezen gegevens verder bewerken, zie aparte

bedieningshandleiding testo Comfort Software.

84

www.GlobalTestSupply.com

Pos: 40 /TD/Ü b ersc hrif te n/7. Pro du kt ins ta nd h alt en @ 0\mod_1173789831362_221.doc @ 402 @ 1 @ 1

7 Product onderhouden

Pos: 41 /TD/Produkt instand halten/testo 175_176/B att erie we chs eln 1 76 @ 7 \mod_1290084989939_221.doc @ 73254 @ 2 @ 1

7.1. Batterij vervangen

Door de batterijvervanging wordt het lopende
meetprogramma gestopt. De opgeslagen meetgegevens
blijven echter behouden.

1. Opgeslagen meetgegevens uitlezen, zie Gegevens uitlezen,
pagina 83.

✓ Als op grond van een te geringe batterijcapaciteit het uitlezen

van de opgeslagen meetgegevens niet meer mogelijk is:
> Batterij vervangen en daarna de opgeslagen meetgegevens

uitlezen.

2. Gegevenslogschrijver op zijn voorkant leggen.

7 Product onderhouden

3. Schroeven aan de achterkant van de gegevenslogschrijver
losdraaien.

4. Batterijafdekking eraf nemen.

5. Lege batterij uit het batterijvak nemen.

6. Nieuwe batterij (type TL-5903) erin plaatsen. Let op de juiste
polariteit!

Uitsluitend nieuwe merkbatterijen gebruiken. Als er een
deels verbruikte batterij wordt ingezet, dan wordt de
batterijcapaciteit niet correct berekend.

7. Afdekking van het batterijvak op het batterijvak leggen.

8. Schroeven aandraaien.

- Op het display verschijnt rST.

85

www.GlobalTestSupply.com

7 Product onderhouden

De gegevenslogschrijver moet opnieuw geconfigureerd
worden. Daarvoor moet de testo Comfort Software op de
computer geïnstalleerd en een verbinding met de
gegevenslogschrijver gemaakt zijn.

9. Gegevenslogschrijver via USB-kabel verbinden met de PC.

10. testo Comfort Software starten en een verbinding met de

gegevenslogschrijver maken.

11. Gegevenslogschrijver opnieuw configureren resp. de oude

opgeslagen configuratie installeren, zie aparte
bedieningshandleiding testo Comfort Software.

Pos: 42 /TD/ Pro du kt i nsta nd h alt en/t est o 17 4-n eu/G erä t rei nig en @ 5 \mod_1267614722447_221.doc @ 59668 @ 2 @ 1

- De gegevenslogschrijver is weer operationeel.

7.2. Apparaat reinigen:

LET OP

De sensor kan beschadigd raken!

> Let op dat er bij de reiniging van het apparaat geen

vloeistof in de behuizing van het apparaat komt.

> Reinig de behuizing van het apparaat met een vochtige doek.
Gebruik geen scherpe reinigings- of oplosmiddelen! Gebruik een

Pos: 43 /TD/Üb erschr ifte n/8. Tip ps und Hil fe @ 0\mod_1173789887985_221.doc @ 411 @ 1 @ 1

zachte huishoudreiniger of zachte zeep.

86

www.GlobalTestSupply.com

8 Tips en hulp

10

Pos: 44 /TD/Ü b ersc hrif te n/8. 1 Fr agen un d A nt worte n @ 0\ mod_1177402017078_221.doc @ 1098 @ 2 @ 1

8.1. Vragen en antwoorden

Pos: 45 /TD/T i pps und H ilf e/Fr ag en un d Antwor ten/t esto 1 76 @ 6\mod_1275474843210_221.doc @ 62249 @ @ 1

Vraag Mogelijke oorzaken / oplossing

FULL verschijnt op het

display, rode LED
knippert tweemaal, out
verschijnt op het
display.

Err verschijnt op het

display, rode LED
knippert tweemaal, out
verschijnt op het
display.

nO dAtA verschijnt op

het display, rode LED
knippert tweemaal.

SD-kaart heeft niet voldoende
beschikbaar geheugen om de gegevens
uit te lezen.

> SD-kaart wegnemen, geheugen

vrijmaken en gegevens kopiëren.

Fout bij het opslaan van de gegevens op
de SD-kaart.

> SD-kaart wegnemen, geheugen

vrijmaken en gegevens kopiëren.

Logschrijver heeft nog geen gegevens
geregistreerd en bevindt zich in de Wait­Modus.

> SD-kaart wegnemen en wachten tot

de logschrijver zich in de Rec-Modus
bevindt.

rST verschijnt op het

display.

Batterij werd erin geplaatst. Er worden
geen gegevens geregistreerd.

> Gegevenslogschrijver via software

opnieuw programmeren.

H Cap verschijnt op het

display.

Batterij werd erin geplaatst, nadat batterij
en hulpbatterij volledig ontladen waren.
Hulpbatterij moet geladen worden.

1. Gegevenslogschrijver via USB-kabel
verbinden met PC.

2. Hulpbatterij via de USB-kabel ca. 5­minuten laden.

- Op het display verschijnt rST.

- - - -

verschijnt op het display

Sensor van de gegevenslogschrijver is
defect of er is een niet-compatibele
sensor aangesloten.

> Contacteer uw handelaar of de Testo-

klantendienst.

8 Tips en hulp

87

www.GlobalTestSupply.com

8 Tips en hulp

Indien u vragen heeft, gelieve u dan te wenden tot uw handelaar of
de Testo-klantendienst. Contactgegevens vindt u op de achterkant
van dit document of op het internet onder www.testo.com/service-

Pos: 46 /TD/Ü b ersc hrif te n/8. 2 Z ube hör u nd E rs atzt eil e @ 0 \mod_1177402058734_221.doc @ 1107 @ 2 @ 1

8.2. Accessoires en vervangende onderdelen

Pos: 47 /TD/T i pps und H ilf e/Z ube hör und Ers atz teil e/t est o 1 76 @ 6\mod_1275474784091_221.doc @ 62185 @ @ 1

contact.

Beschrijving Artikel-nr.

Wandhouder (zwart) met slot 0554 1703
Mini USB-kabel om de gegevenslogschrijver

0449 0047

testo 176 te verbinden met de PC
SD-kaart om de gegevenslogschrijver 176 uit

0554 8803

te lezen
Batterij TL-5903 mignoncel AA 0515 1760
CD testo Comfort Software Basic 5 (indien

0572 0580
gratis download van website met
registratieplicht niet gewenst)

CD testo Comfort Software Professional 0554 1704
CD testo Comfort Software CFR 0554 1705
ISO-kalibratiecertificaat temperatuur,

0520 0153
kalibratiepunten -18 °C; 0 °C;+40 °C; per
kanaal/instrument

ISO-kalibratiecertificaat vochtigheid,

0520 0076
kalibratiepunten 11,3 %RV; 50,0 %RV;
75,3 %RV bij +25 °C/+77 °F; per
kanaal/instrument

ISO-kalibratiecertificaat absolute druk,

0520 0025
5 kalibratiepunten over het meetbereik

Verder toebehoren en vervangingsonderdelen vindt u in de
productcatalogi en -brochures of op het internet onder
www.testo.com

88

www.GlobalTestSupply.com

www.GlobalTestSupply.com

Ende der Liste für Text marke In halt == =

testo AG

Postfach 1140, 79849 Lenzkirch
Testo-Straße 1, 79853 Lenzkirch
Telefon: [phone]
Fax: [phone]
E-Mail: [email protected]

Internet: http://www.testo.com

0970 1760 es it ne 04 Vol2

www.GlobalTestSupply.com
