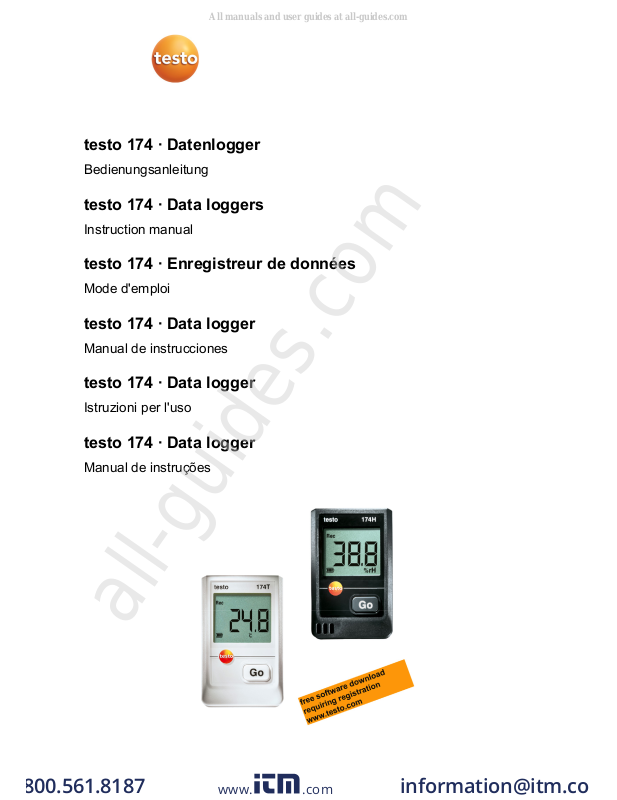

TESTO 173 Instruction Manual

testo 174 · Datenlogger

Bedienungsanleitung

testo 174 · Data loggers

Instruction manual

testo 174 · Enregistreur de données

Mode d'emploi

testo 174 · Data logger

Manual de instrucciones

testo 174 · Data logger

Istruzioni per l'uso

testo 174 · Data logger

Manual de instruções

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

2

Deutsch........................................................................................................... 3

English ............................................................................................................19

Français ..........................................................................................................33

Español ...........................................................................................................49

Italiano ............................................................................................................65

Português........................................................................................................81

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

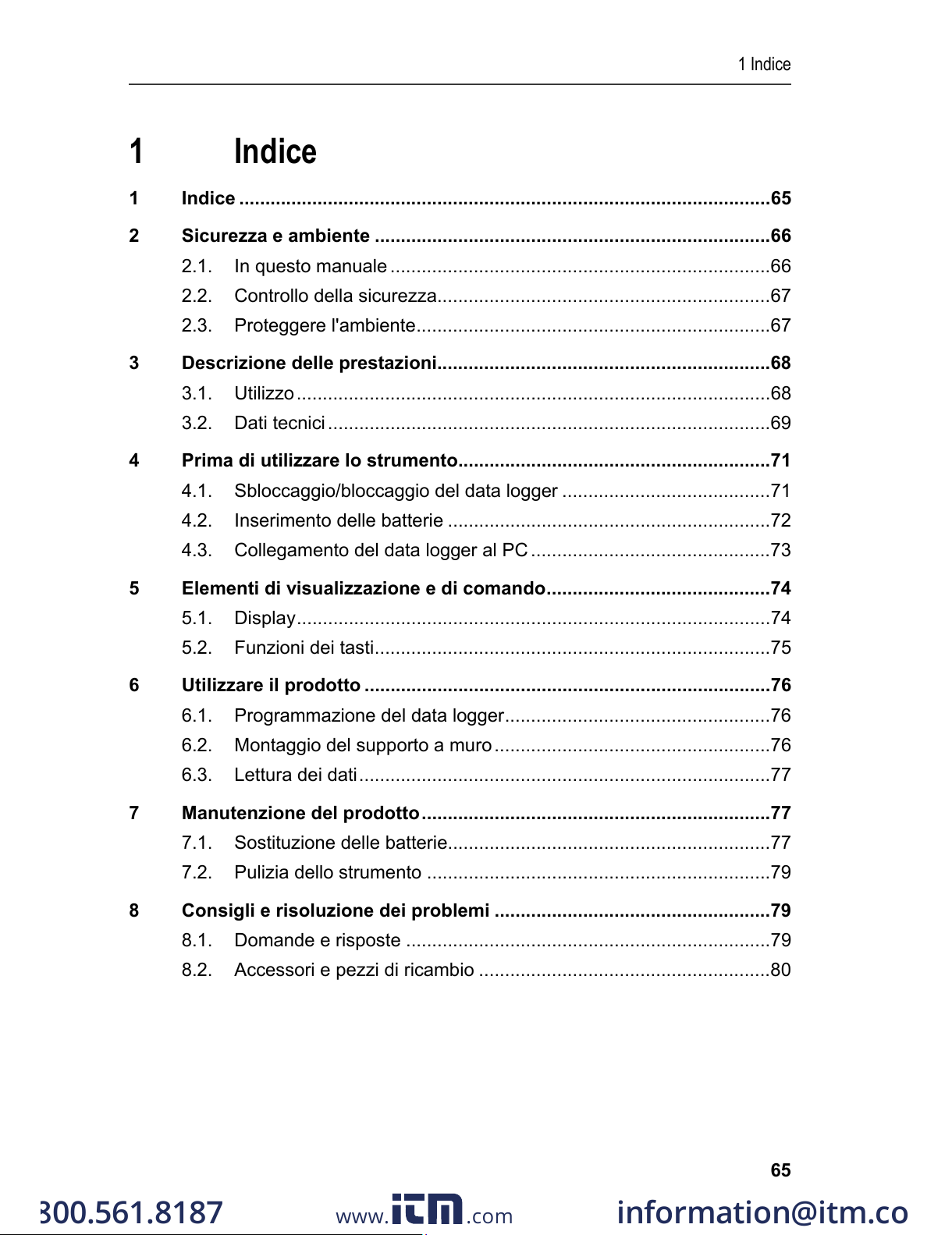

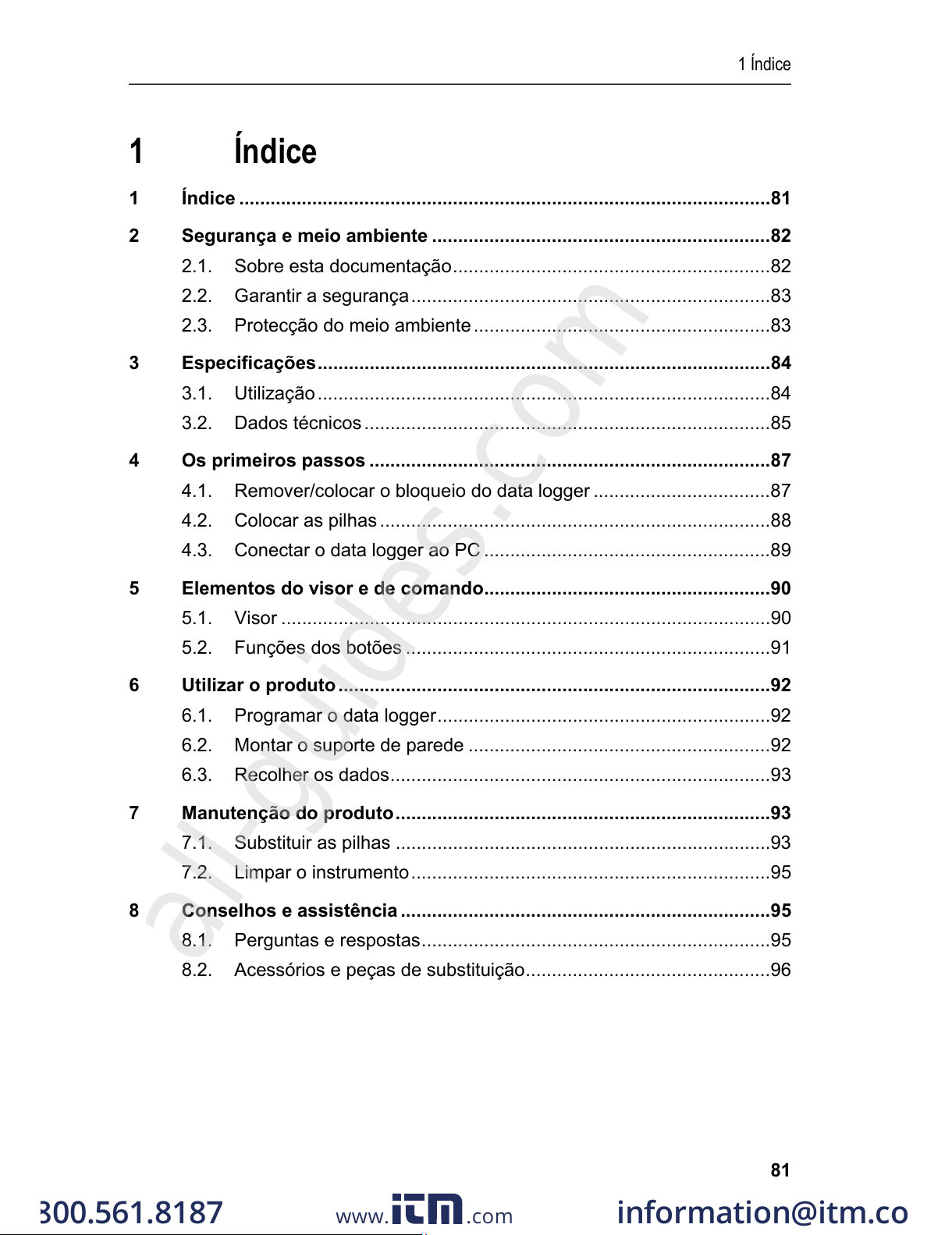

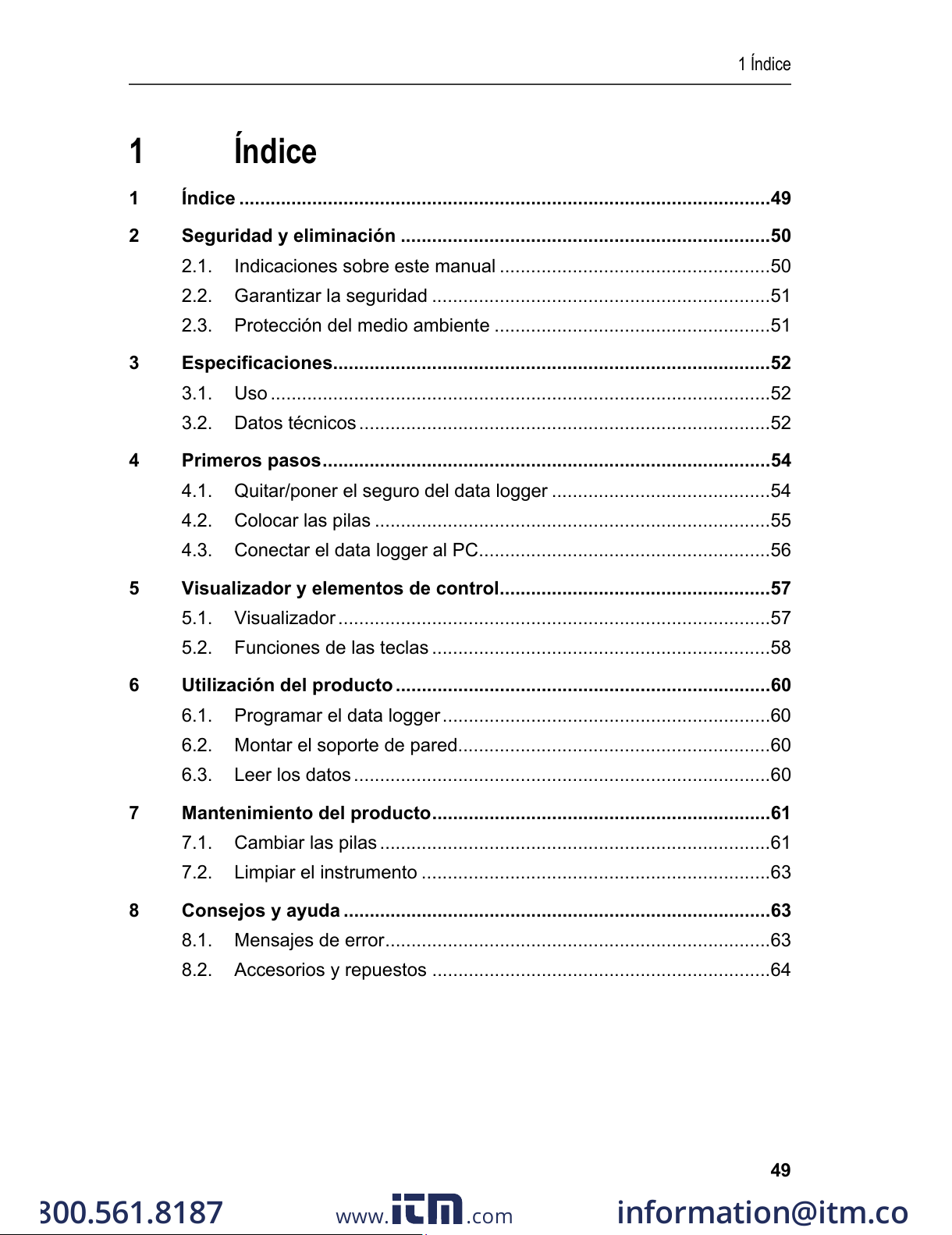

1 Inhalt

3

Pos: 1 /TD/Überschriften/1. Inhalt @ 0\mod_1 177587817070_6.doc @ 1241 @ 1 @ 1

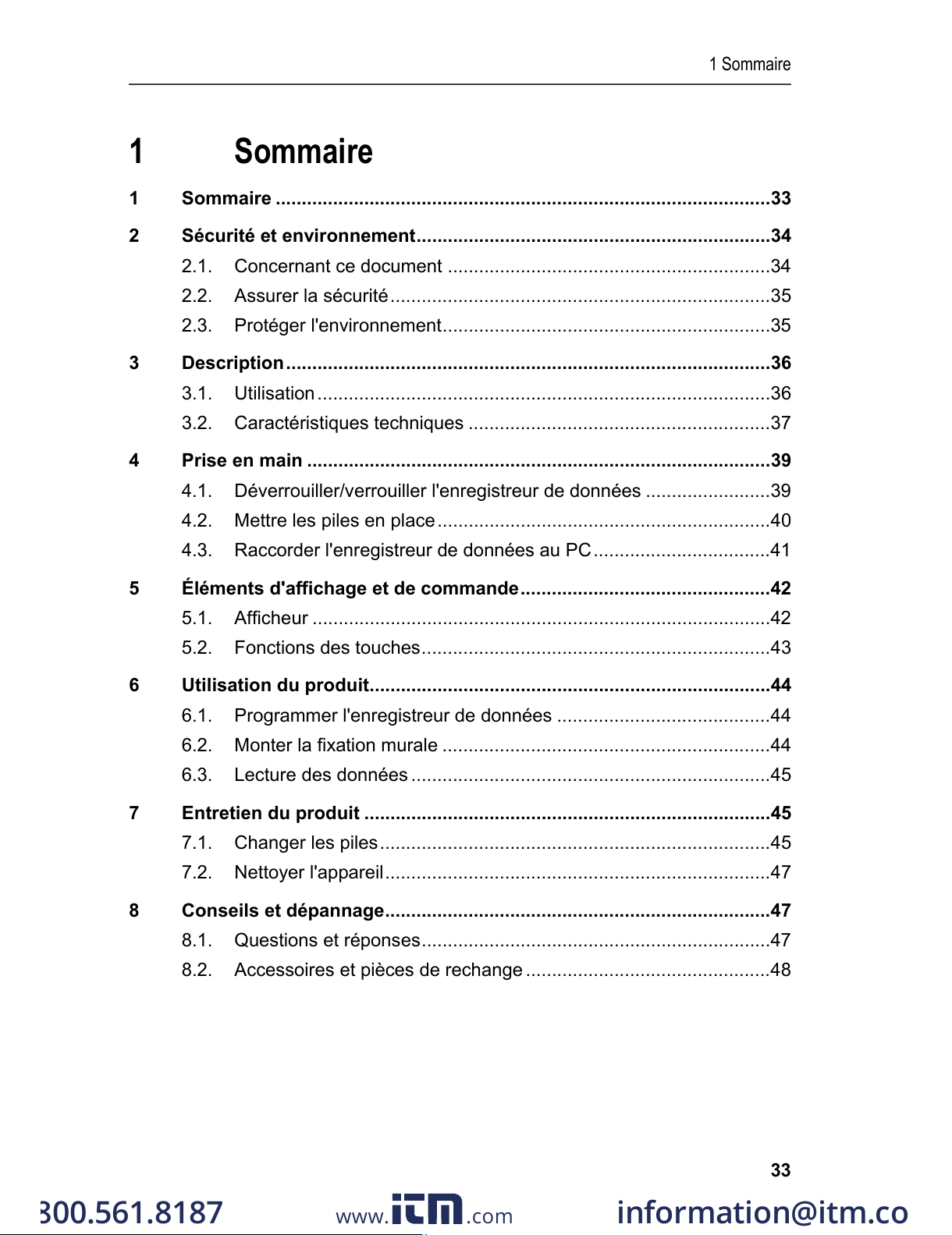

1 Inhalt

1 Inhalt.........................................................................................................3

2 Sicherheit und Umwelt............................................................................4

2.1. Zu diesem Dokument ......................................................................4

2.2. Sicherheit gewährleisten .................................................................5

2.3. Umwelt schützen .............................................................................5

3 Leistungsbeschreibung ..........................................................................6

3.1. Verwendung ....................................................................................6

3.2. Technische Daten............................................................................6

4 Erste Schritte ...........................................................................................8

4.1. Datenlogger entsichern/sichern.......................................................8

4.2. Batterien einlegen............................................................................9

4.3. Datenlogger an PC anschließen....................................................10

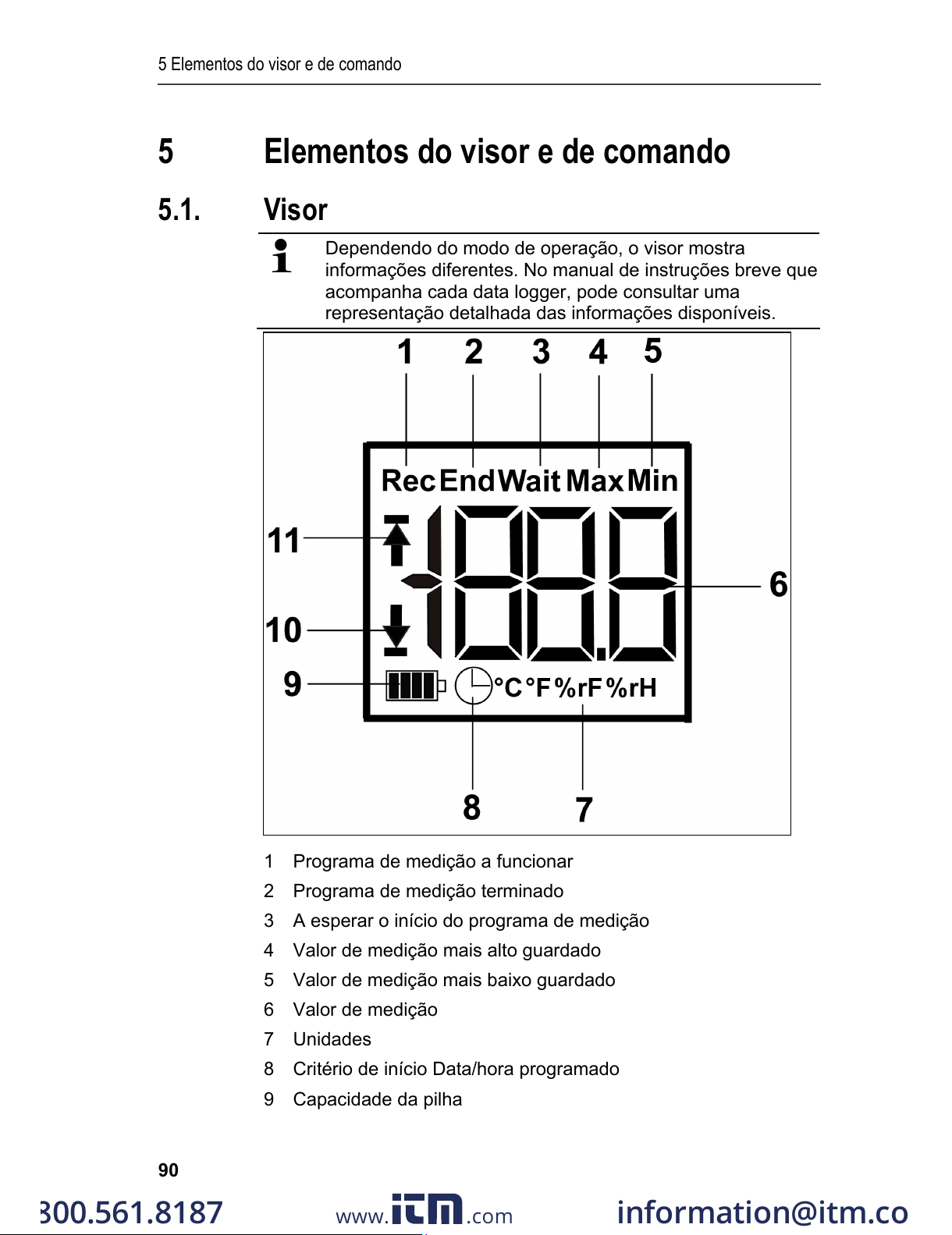

5 Anzeige- und Bedienelemente..............................................................11

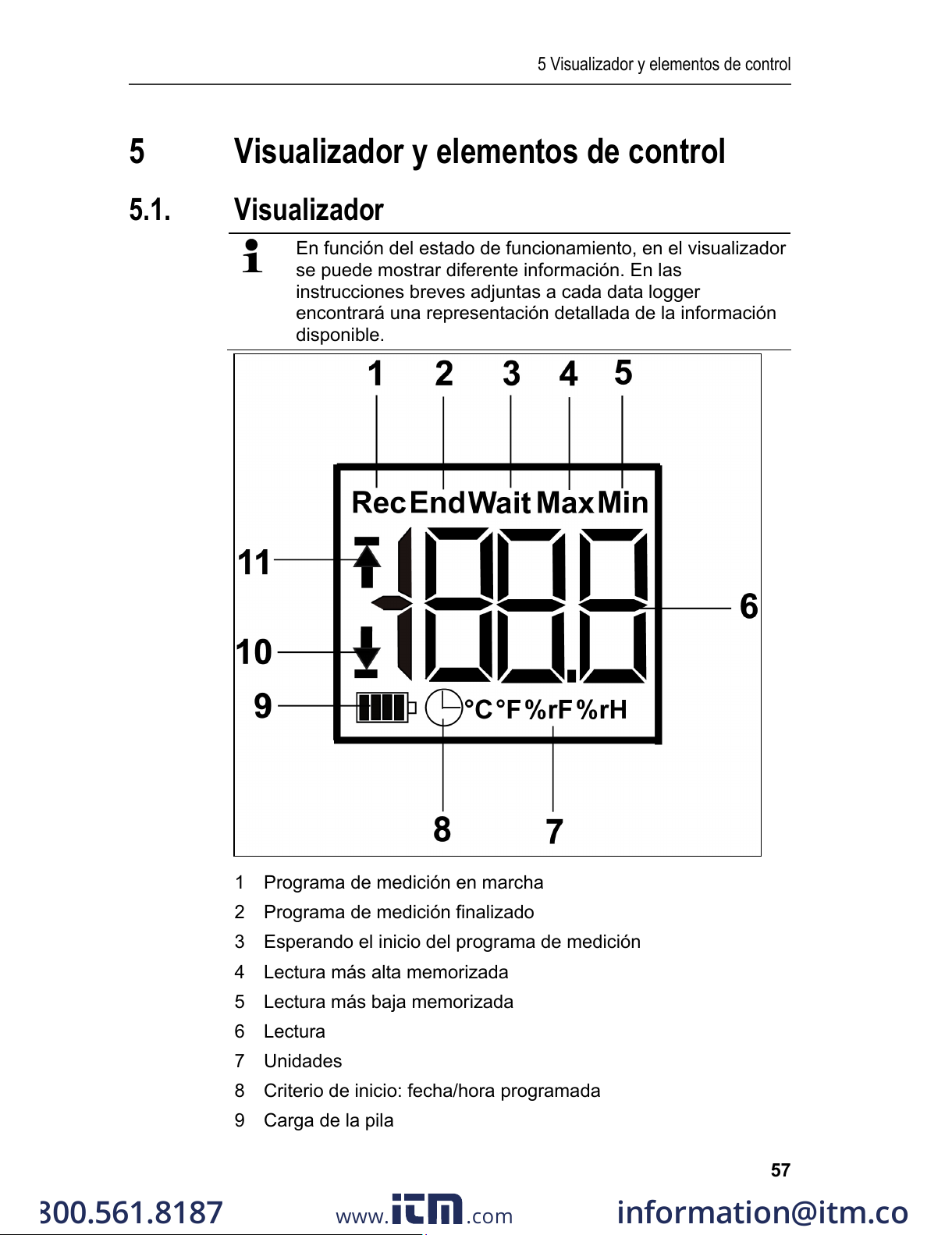

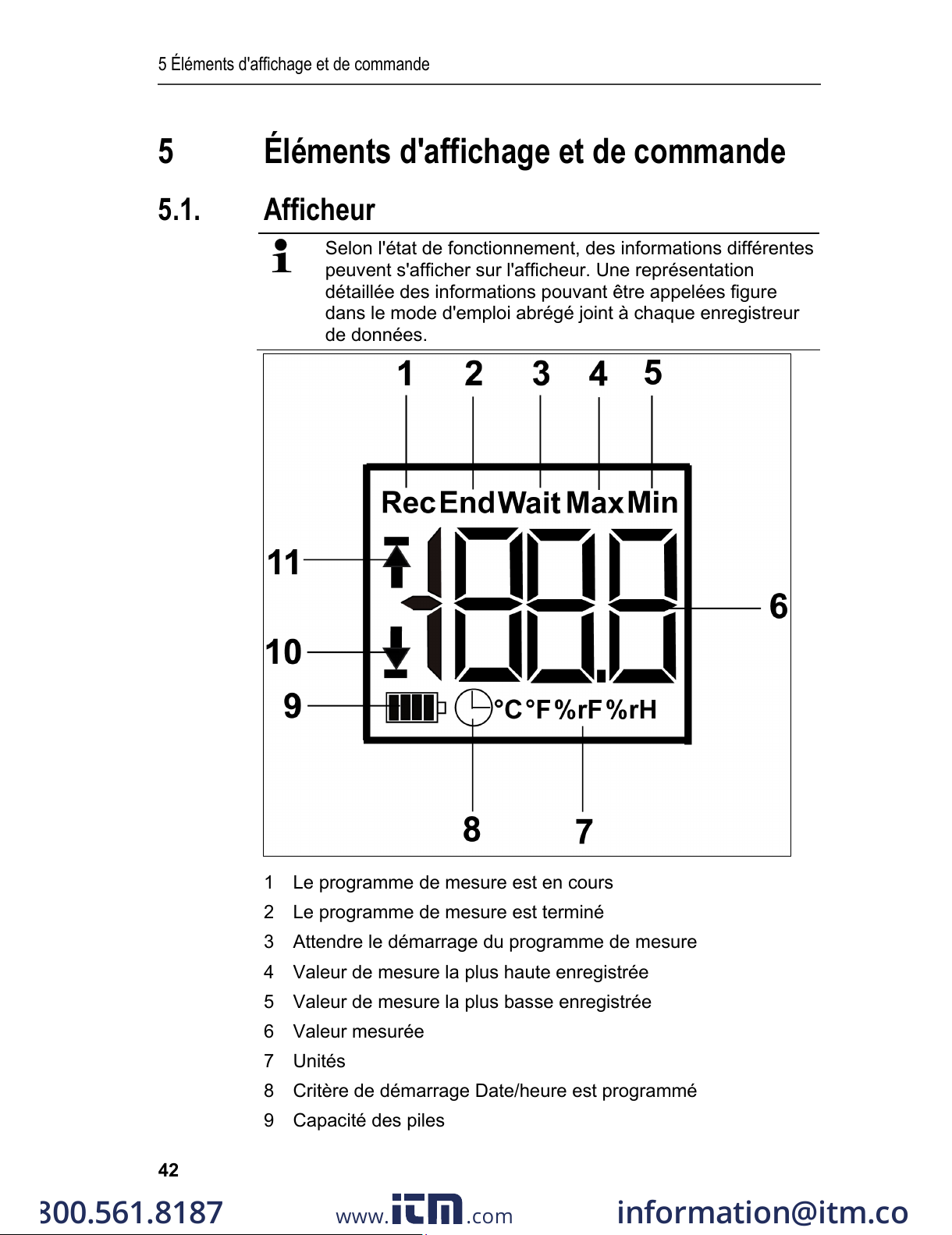

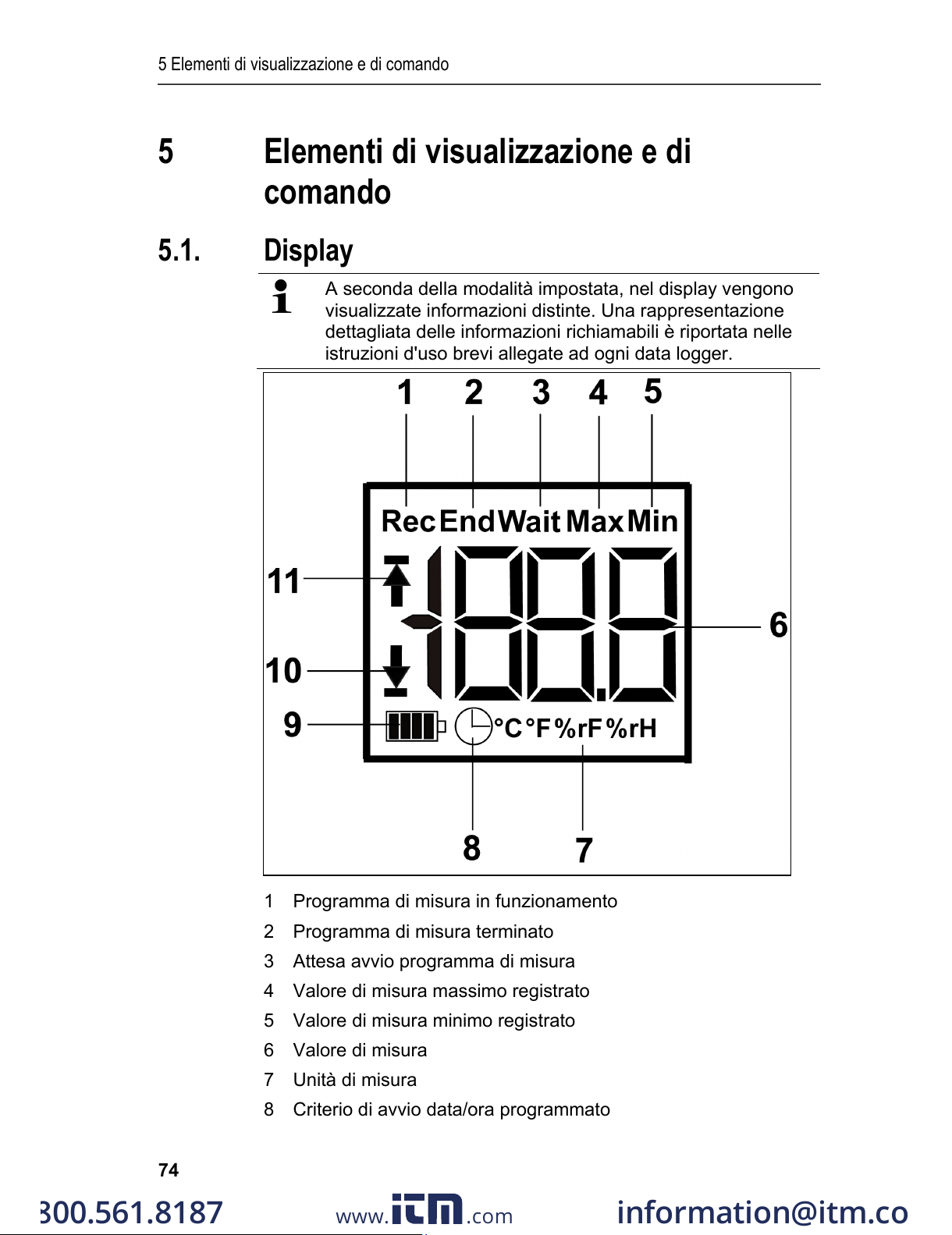

5.1. Display...........................................................................................11

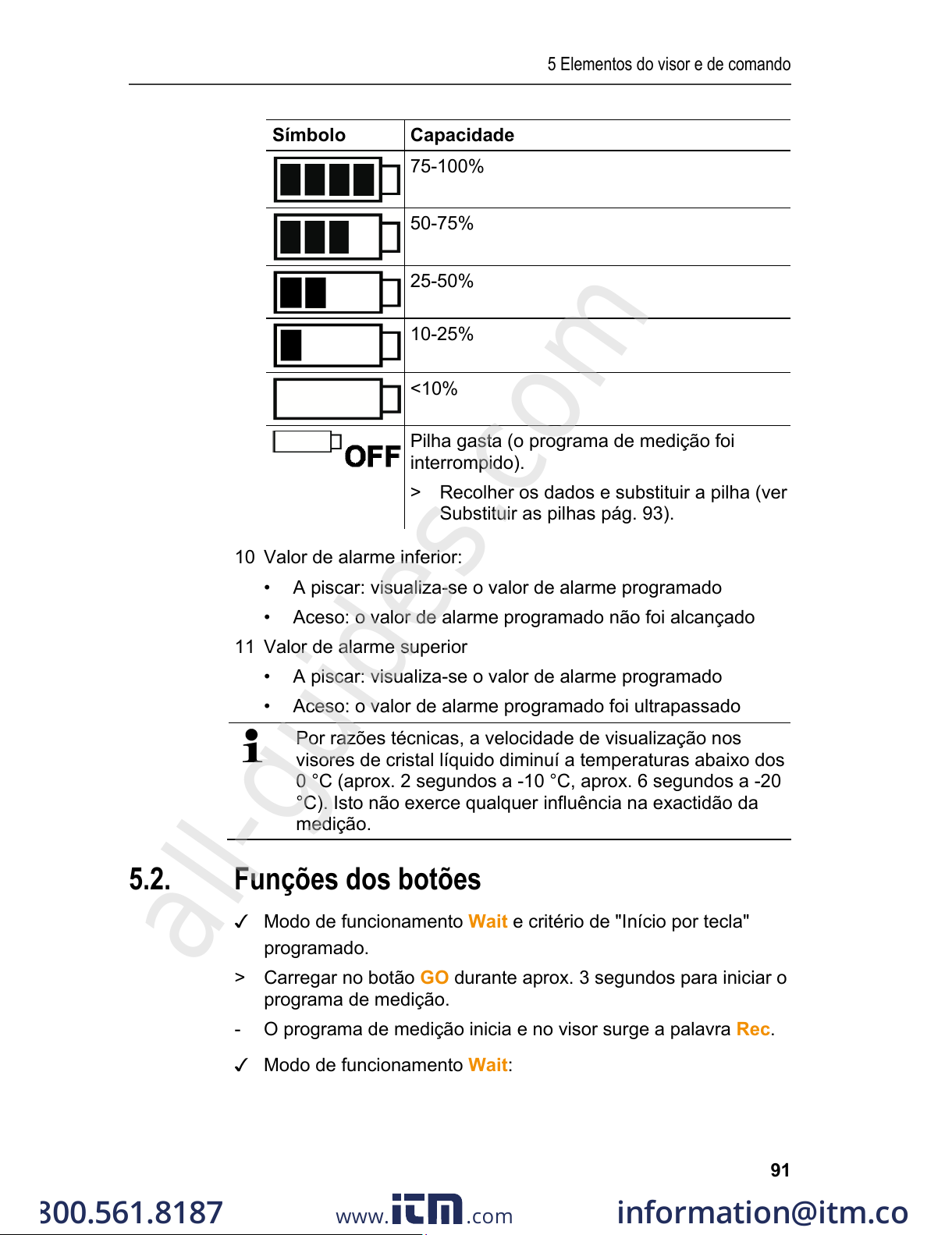

5.2. Tastenfunktionen ...........................................................................12

6 Produkt verwenden ...............................................................................13

6.1. Datenlogger programmieren..........................................................13

6.2. Wandhalterung montieren .............................................................13

6.3. Daten auslesen..............................................................................14

7 Produkt instand halten..........................................................................14

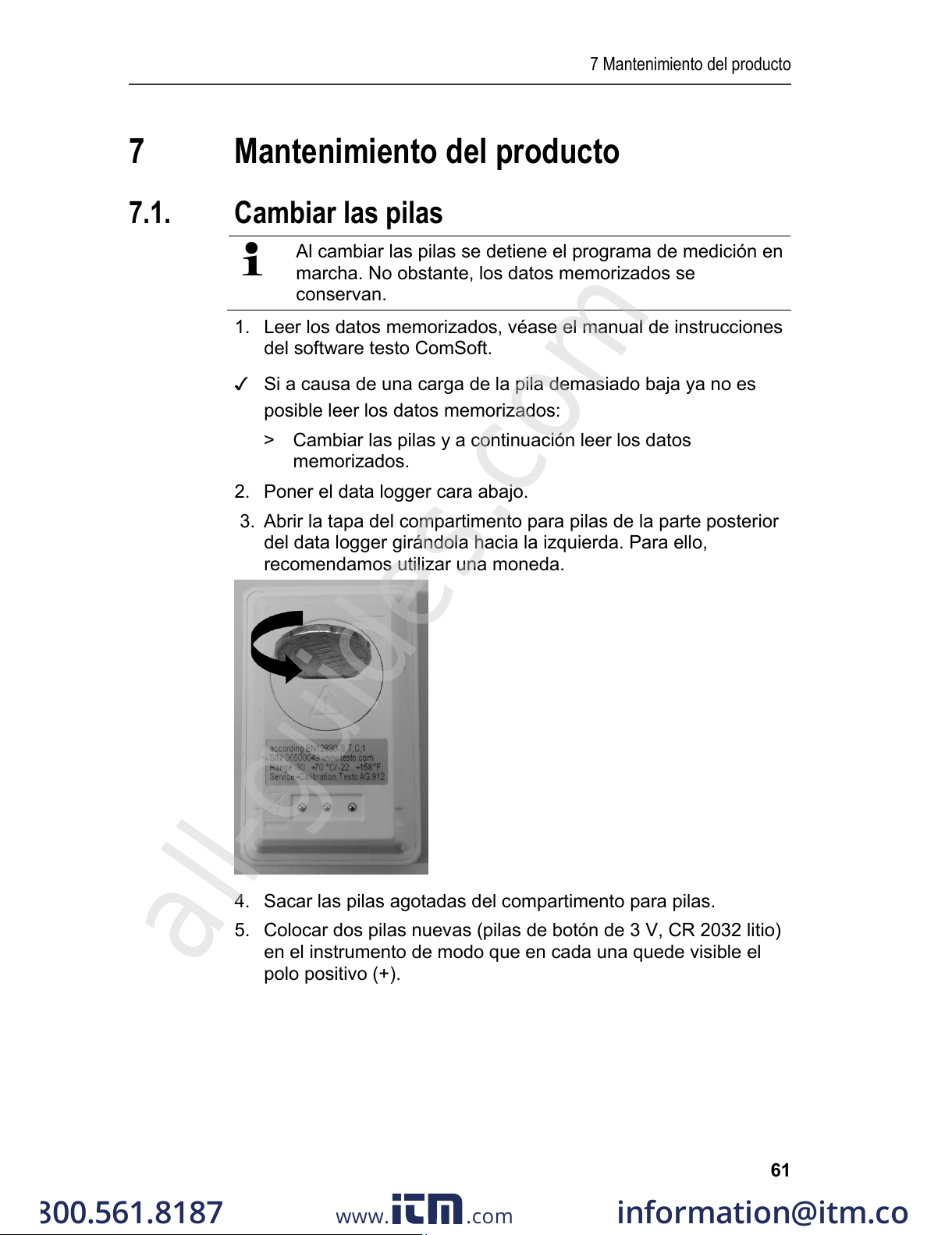

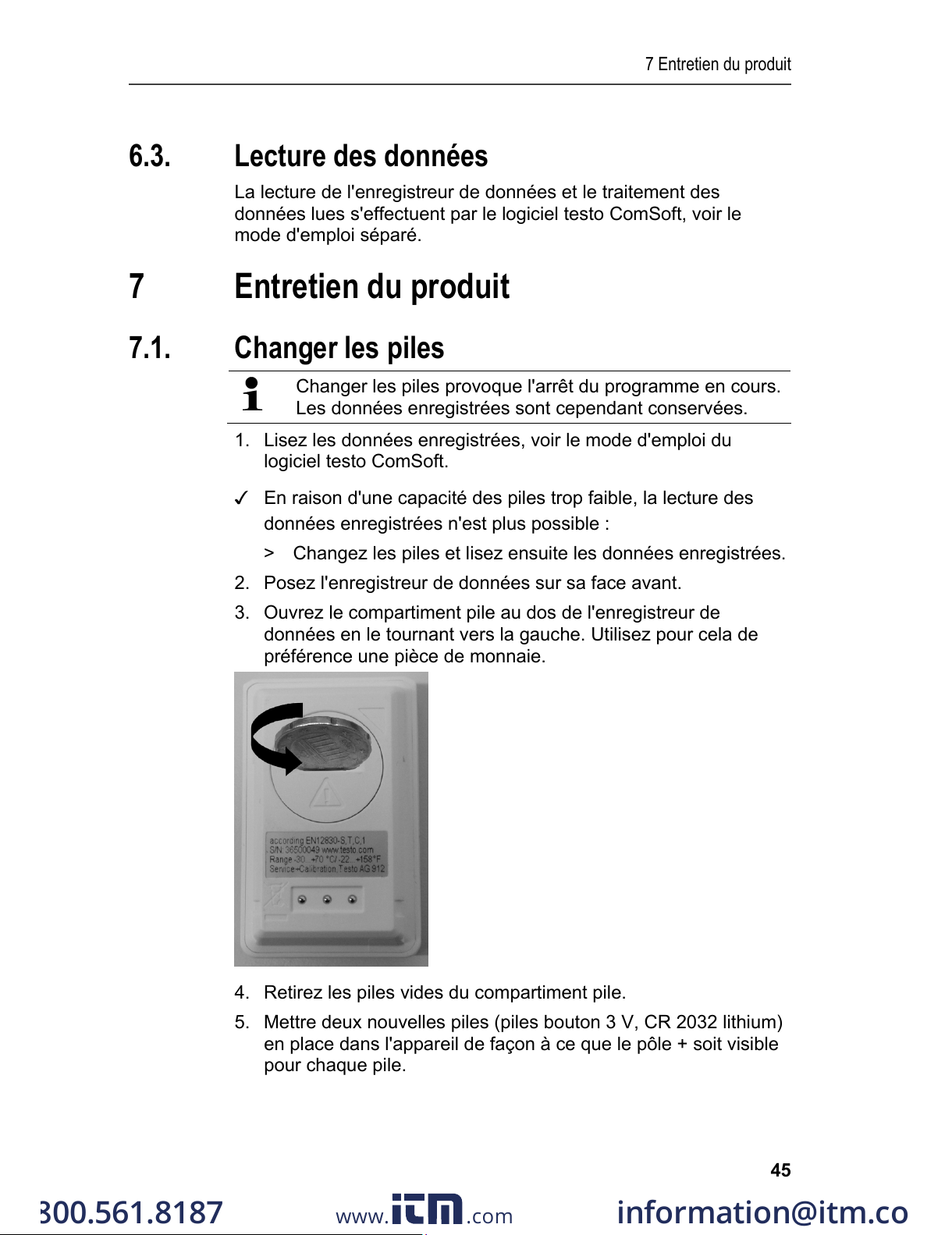

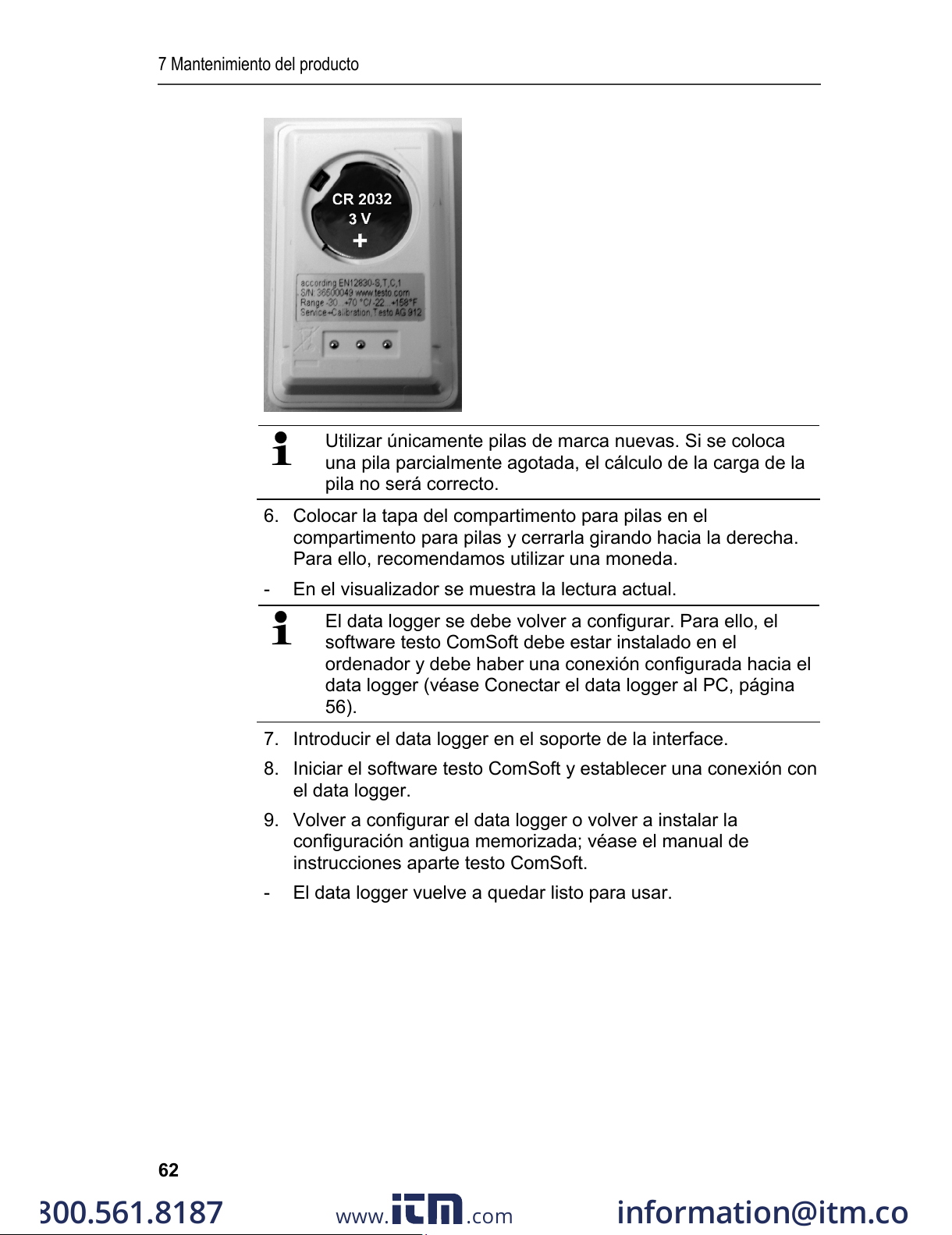

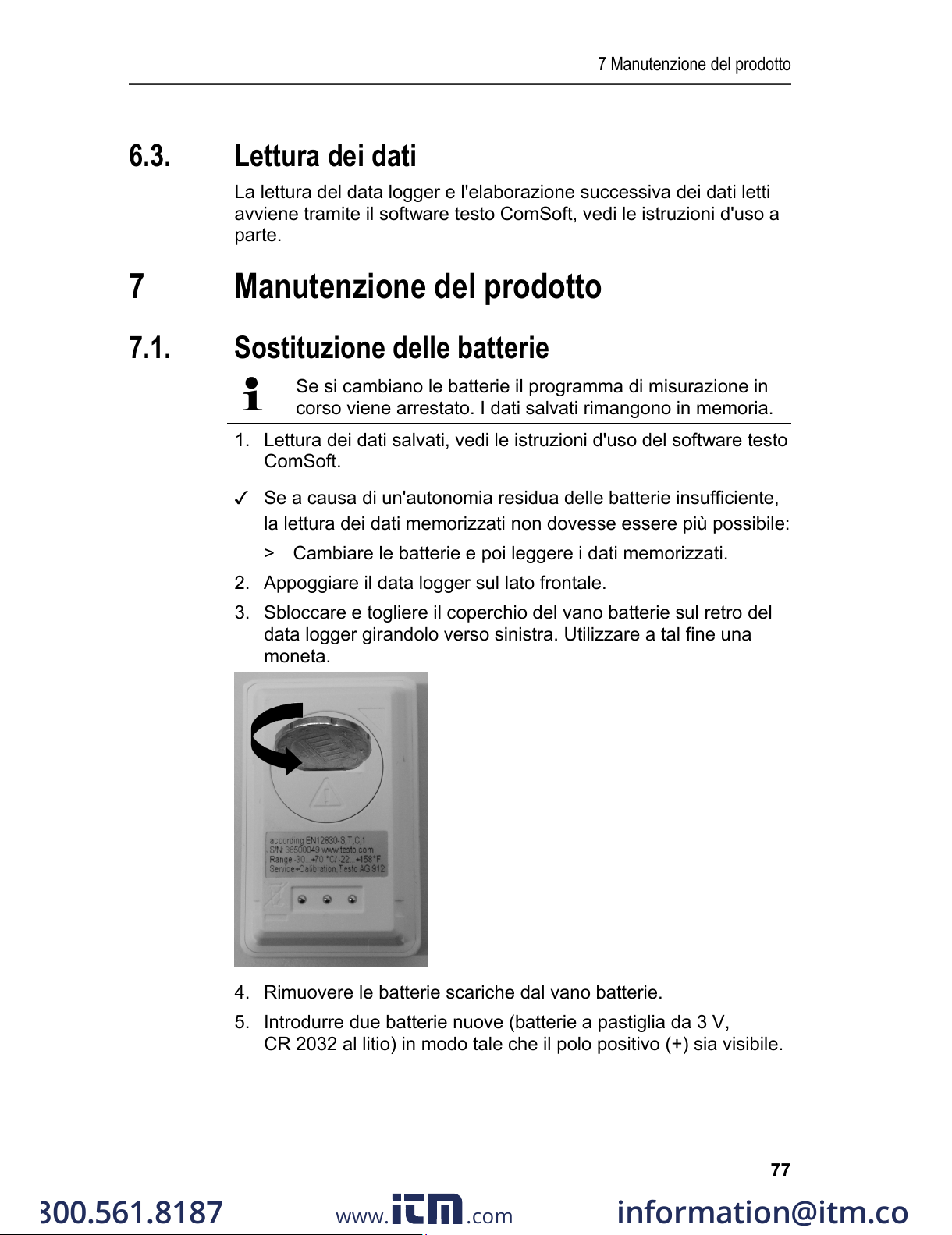

7.1. Batterien wechseln ........................................................................14

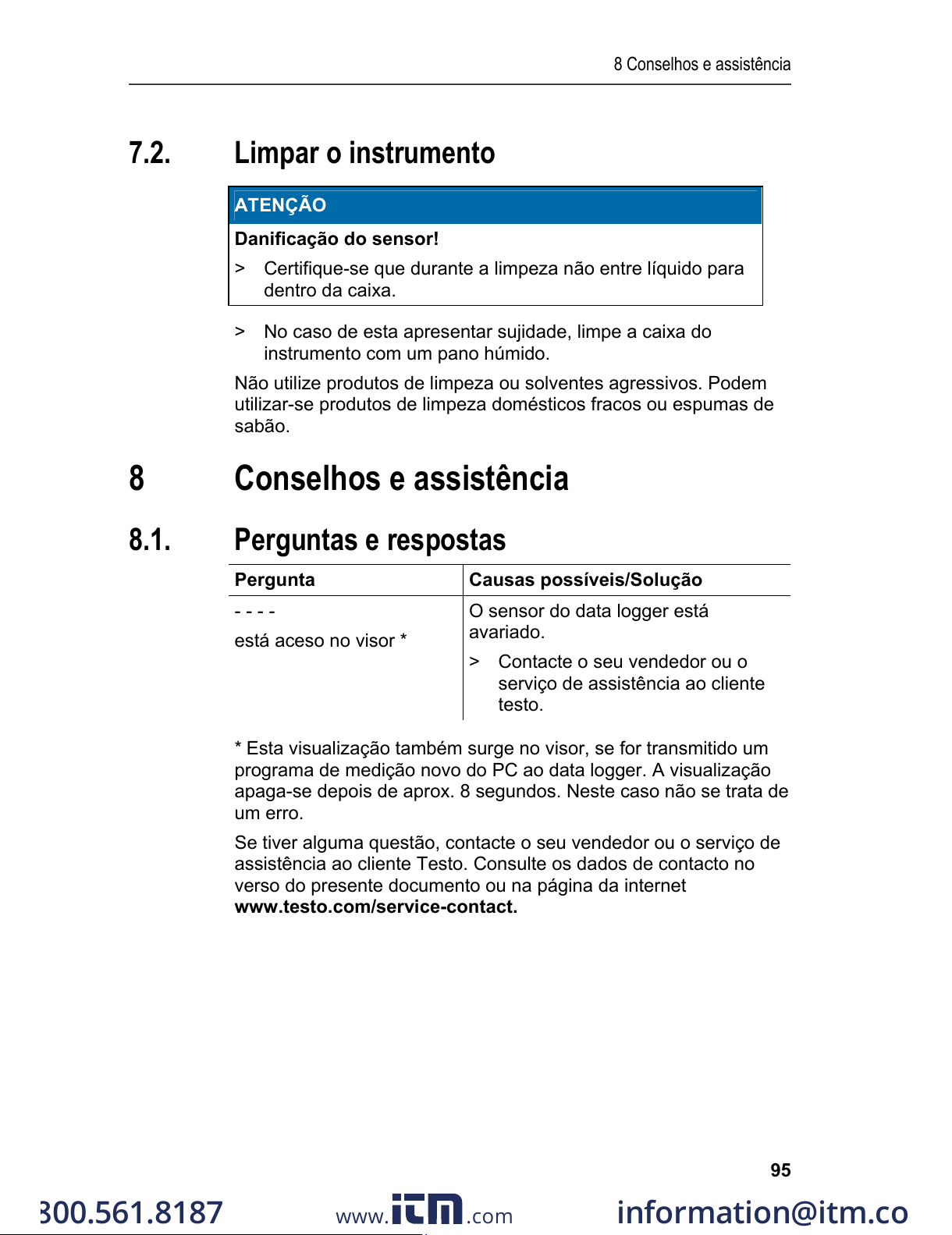

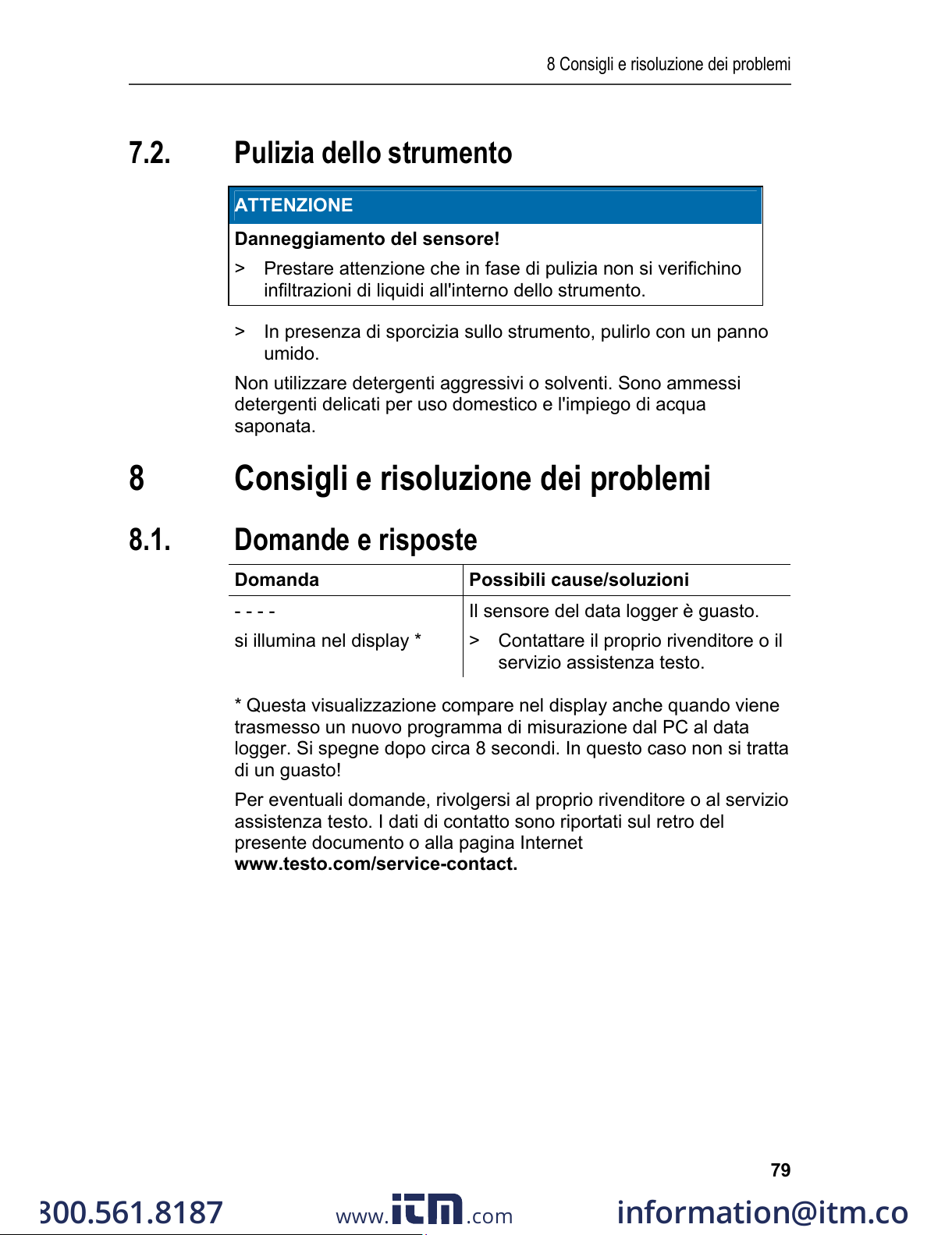

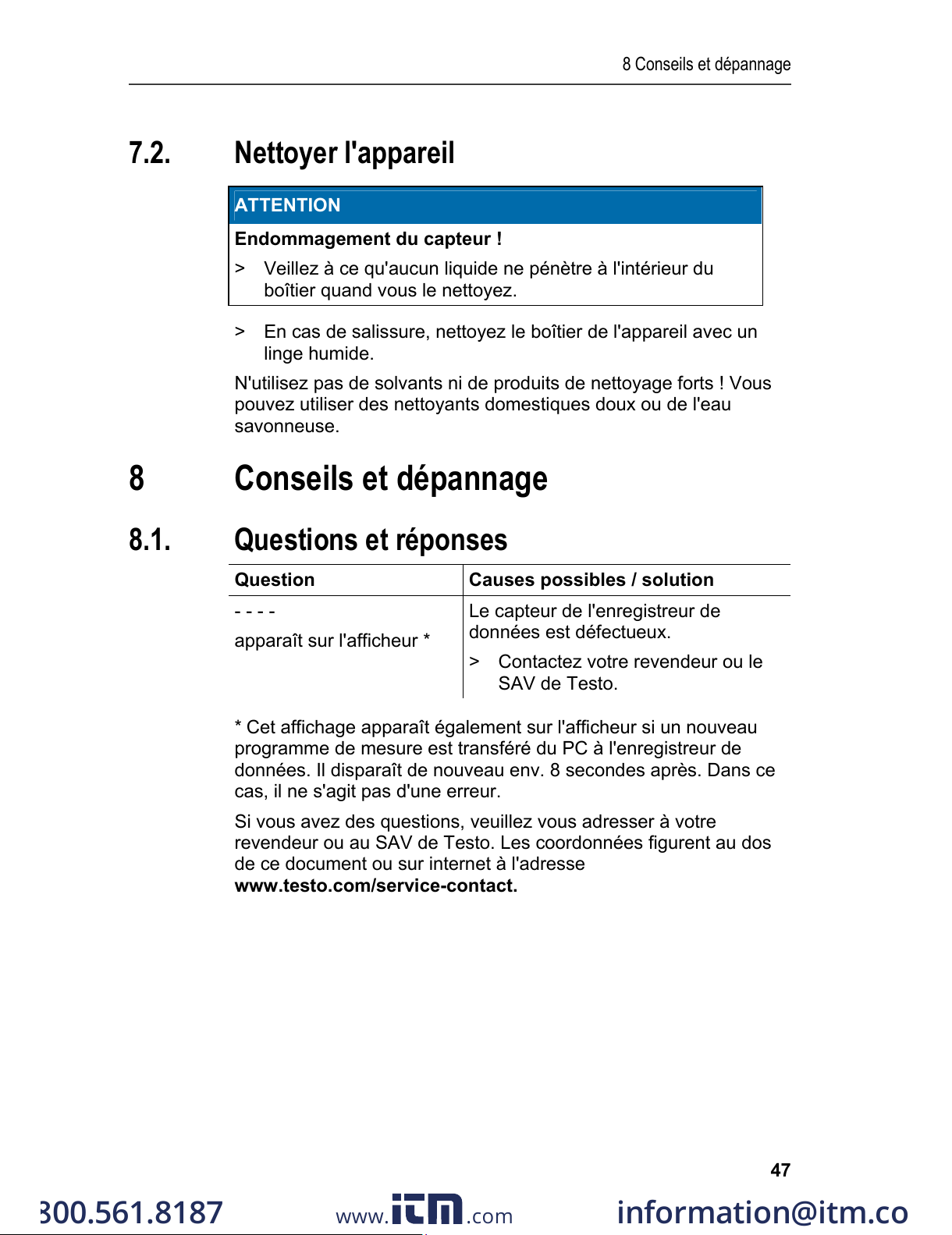

7.2. Gerät reinigen................................................................................16

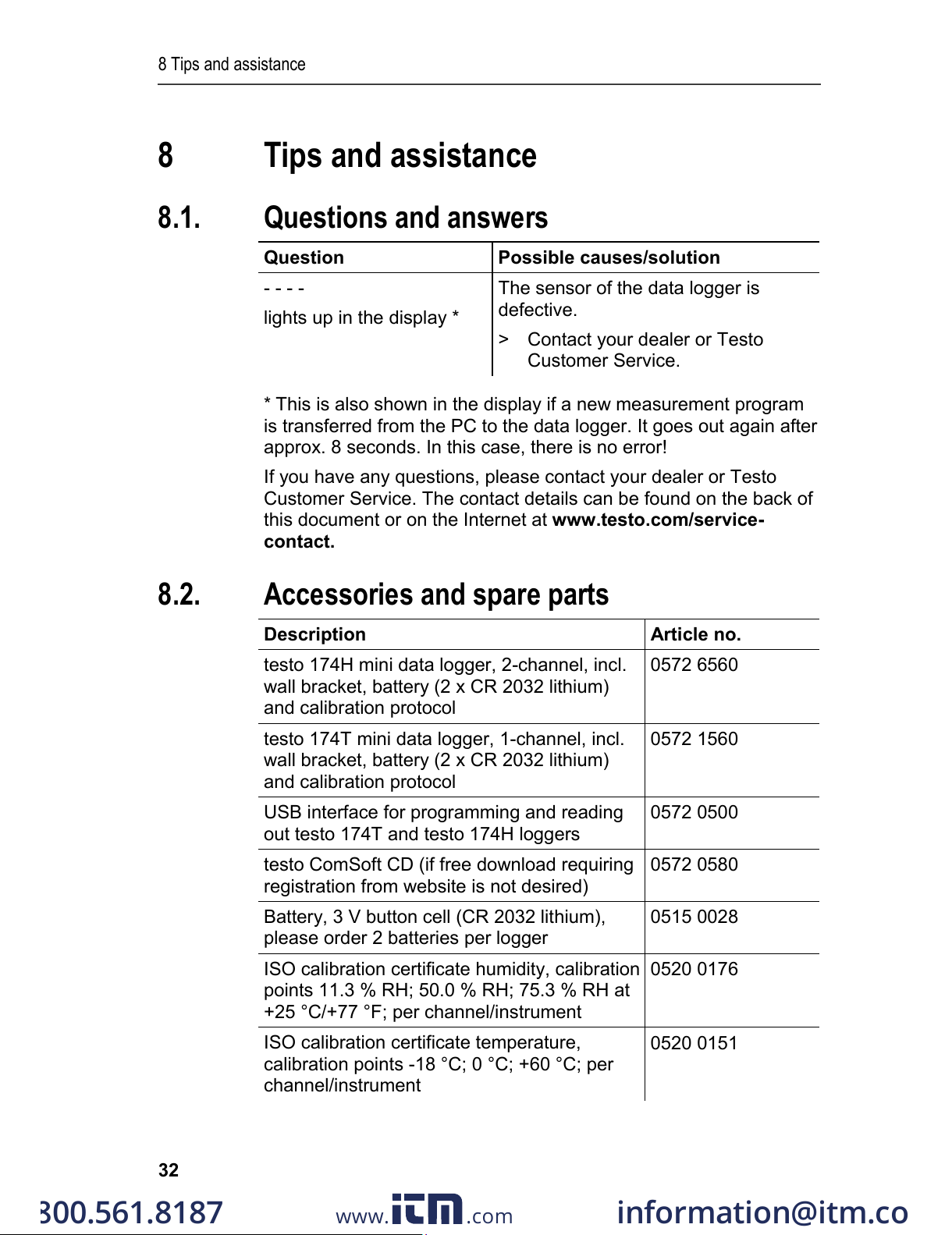

8 Tipps und Hilfe.......................................................................................17

8.1. Fragen und Antworten ...................................................................17

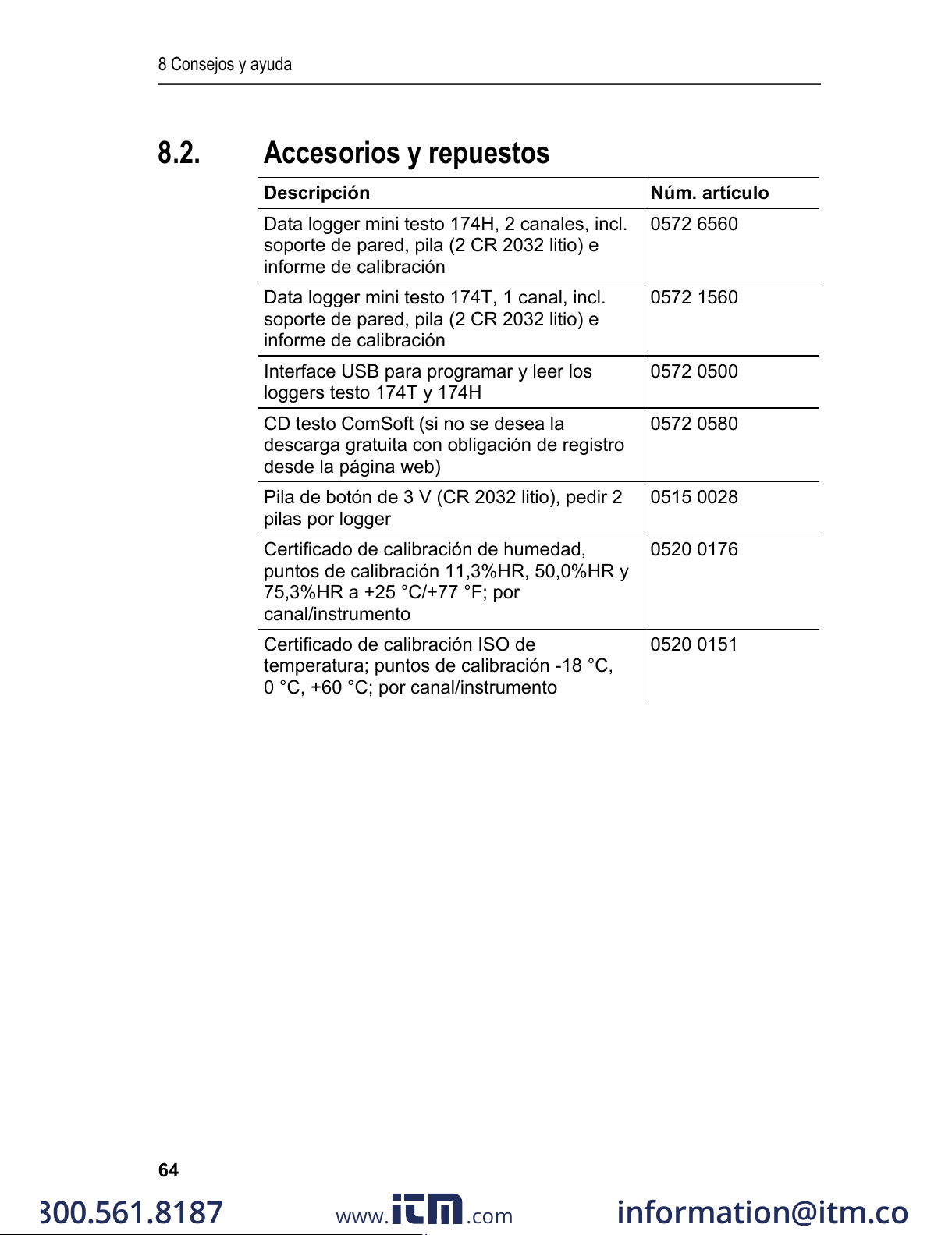

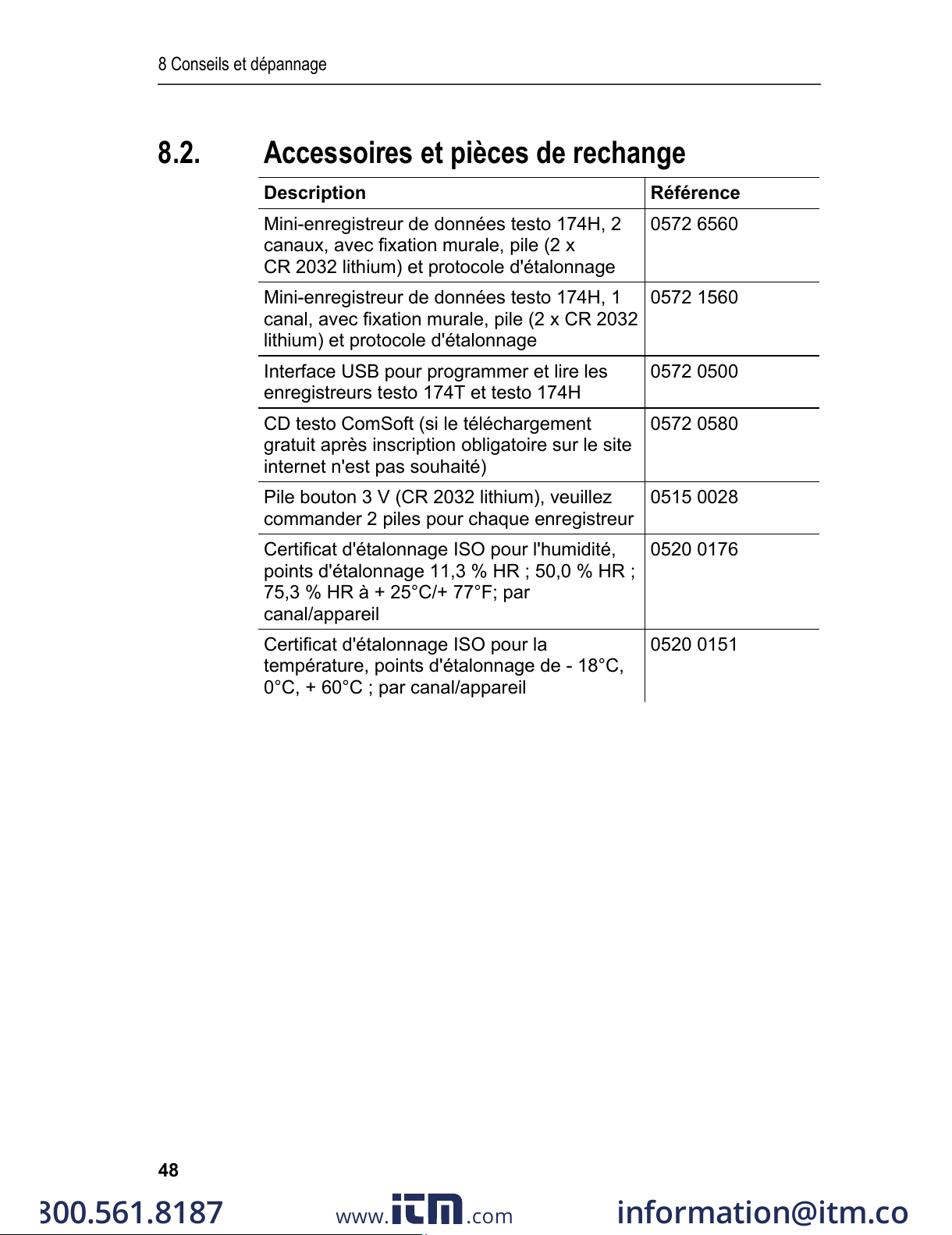

8.2. Zubehör und Ersatzteile ................................................................17

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

2 Sicherheit und Umwelt

4

Pos: 2 /TD/Überschriften/2. Sic herheit und Umwelt @ 0\mod_11737747 19351_6.doc @ 290 @ 1 @ 1

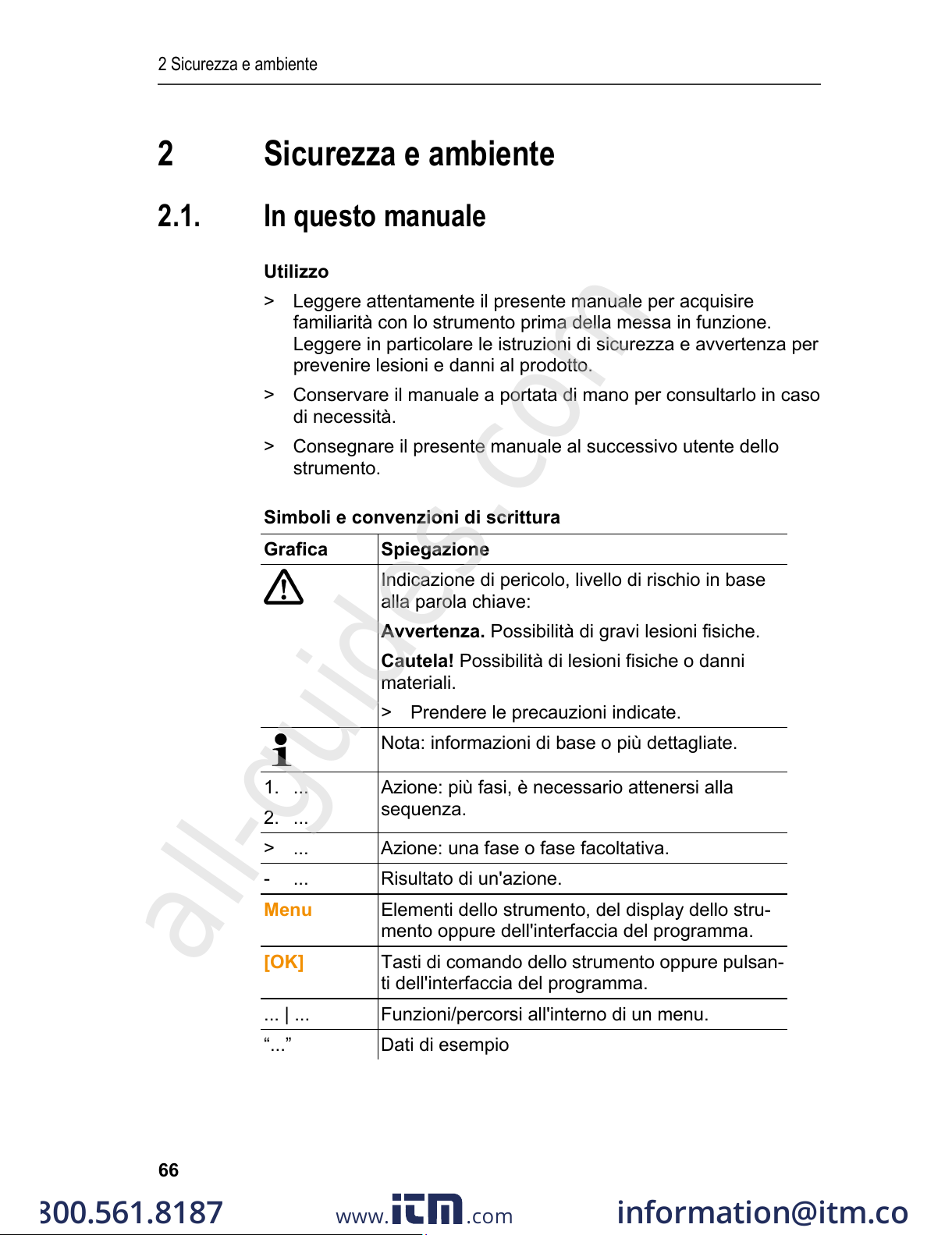

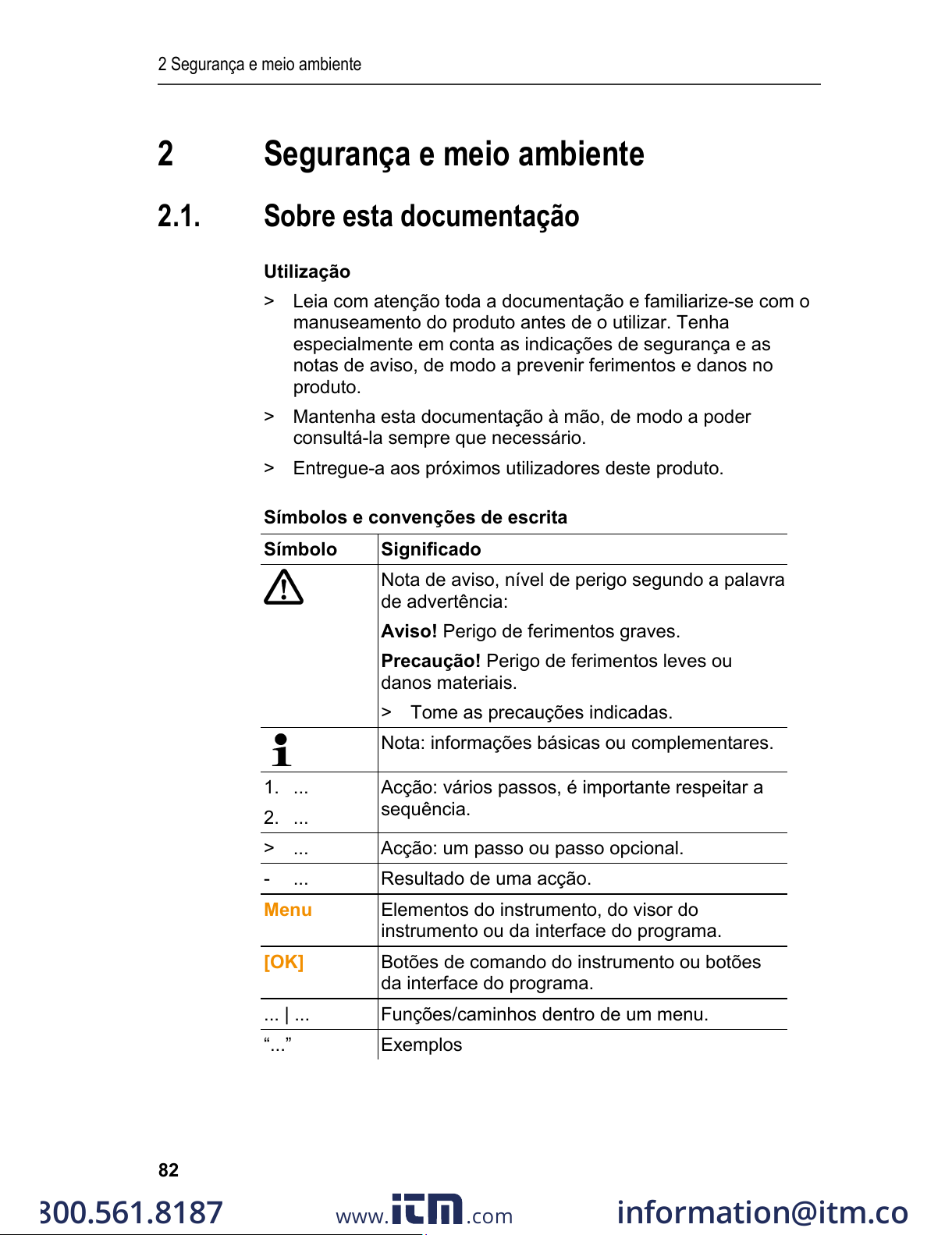

2 Sicherheit und Umwelt

Pos: 3 /TD/Überschriften/2.1 Zu diese m Dokument @ 0\mod_117377525 2351_6.doc @ 344 @ 2 @ 1

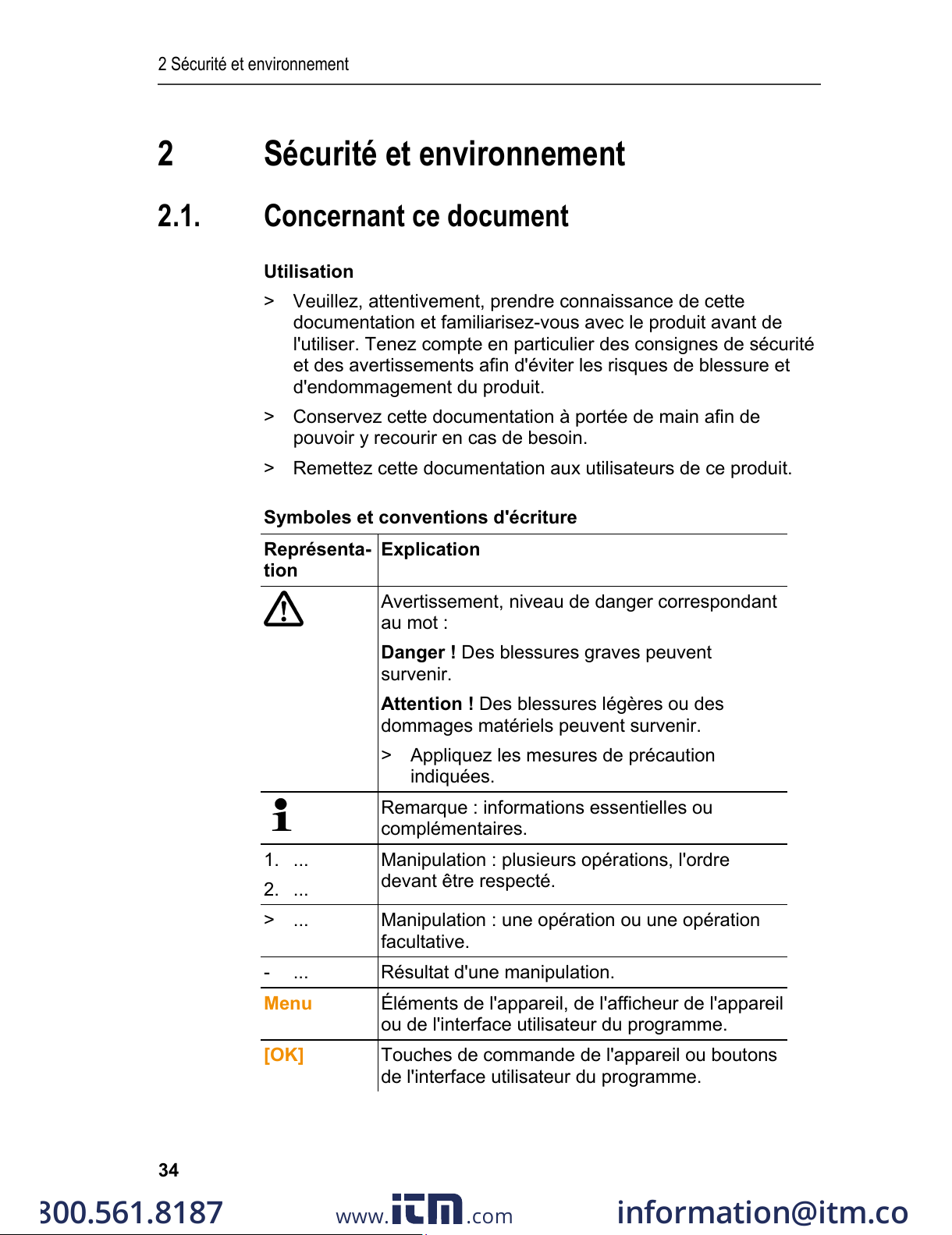

2.1. Zu diesem Dokument

Pos: 4 /TD/Sicherheit und Umwelt/Zu diese m Dokument/VerwendungV erwendung (Standard) @ 0\mod_1173775068554_6. doc @ 335 @ 5 @ 1

Verwendung

> Lesen Sie diese Dokumentation aufmerksam durch und

machen Sie sich mit dem Produkt vertraut, bevor Sie es
einsetzen. Beachten Sie besonders die Sicherheits- und
Warnhinweise, um Verletzungen und Produktschäden
vorzubeugen.

> Bewahren Sie diese Dokumentation griffbereit auf, um bei

Bedarf nachschlagen zu können.

> Geben Sie diese Dokumentation an spätere Nutzer des

Produktes weiter.

Pos: 5 /TD/Sicherheit und Umwelt/Zu diese m Dokument/Symbole und Sc hreibkonventionenSy mbole und Schreibkon v. [Standard_groß] @ 0\ mod_1174982140622_6.doc @ 514 @ 5 @ 1

Symbole und Schreibkonventionen
Darstellung Erklärung

Warnhinweis, Gefahrenstufe entsprechend des
Signalworts:

Warnung! Schwere Körperverletzungen sind
möglich.

Vorsicht! Leichte Körperverletzungen oder
Sachschäden sind möglich.

> Treffen Sie die angegebenen Vorsichts-

maßnahmen.

Hinweis: Grundlegende oder weiterführende
Informationen.

1. ...

2. ...

Handlung: mehrere Schritte, die Reihenfolge muss
eingehalten werden.

> ... Handlung: ein Schritt bzw. optionaler Schritt.

- ... Resultat einer Handlung.

Menü Elemente des Gerätes, des Gerätedisplays oder

der Programmoberfläche.

[OK] Bedientasten des Gerätes oder Schaltflächen der

Programmoberfläche.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

2 Sicherheit und Umwelt

5

Darstellung Erklärung

... | ... Funktionen / Pfade innerhalb eines Menüs.
“...” Beispieleingaben

Pos: 6 /TD/Überschriften/2.2 Sic herheit gewährleisten @ 0\mod_ 1173780783960_6.doc @ 364 @ 2 @ 1

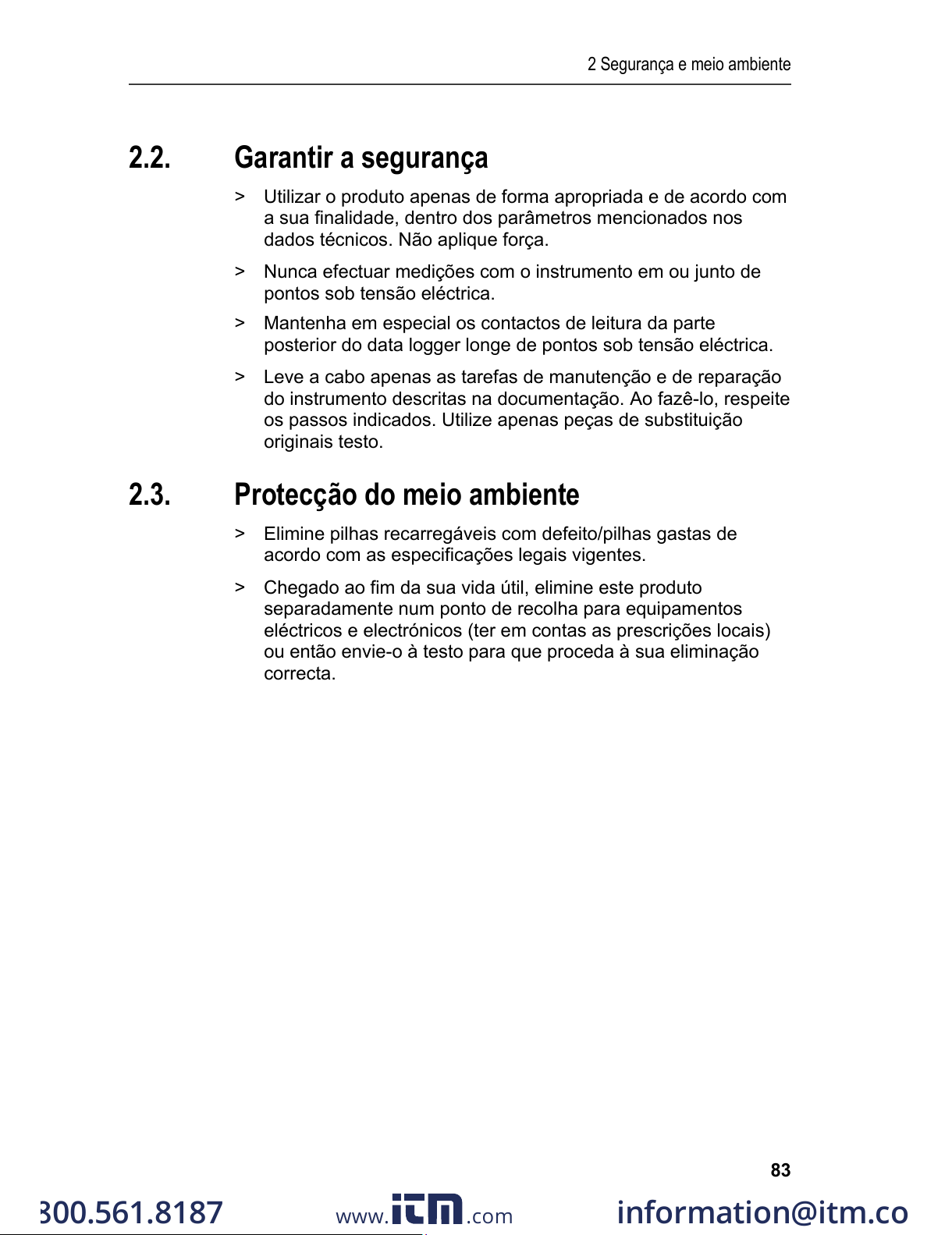

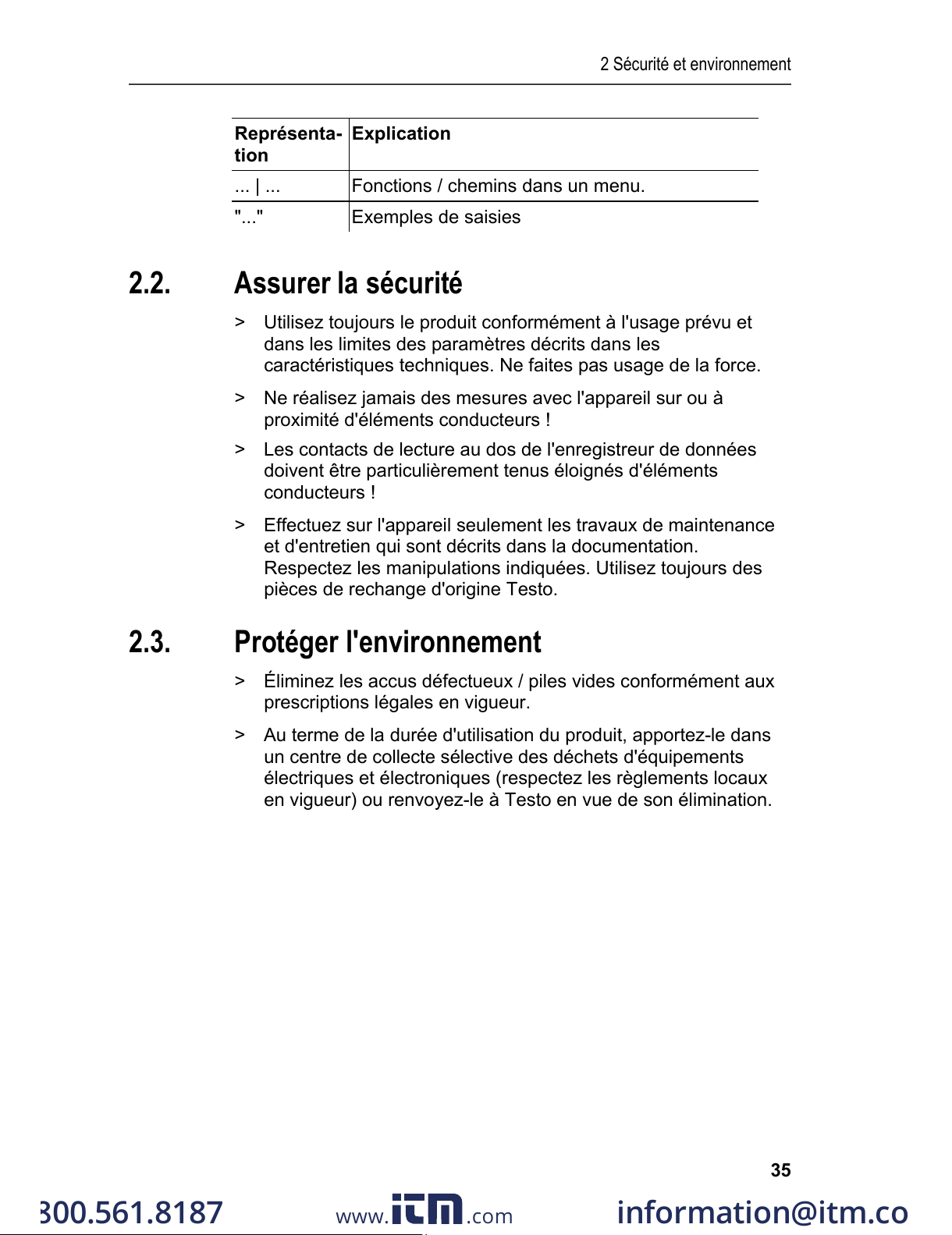

2.2. Sicherheit gewährleisten

Pos: 7 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/Pr odukt bestimmungsg emäß verwenden @ 0\mod_11737 81261848_6.doc @ 384 @ @ 1

> Verwenden Sie das Produkt nur sach- und bestimmungsgemäß

und innerhalb der in den technischen Daten vorgegebenen
Parameter. Wenden Sie keine Gewalt an.

Pos: 8 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ testo 174-175/spannun gsführende Teile 174 @ 5\ mod_1263289587021_6. doc @ 54793 @ @ 1

> Messen Sie mit dem Gerät niemals an oder in der Nähe von

spannungsführenden Teilen!

> Halten Sie besonders die Auslesekontakte auf der Rückseite

des Datenloggers fern von spannungsführenden Teilen!

Pos: 9 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ Nur beschriebene War tungsarbeiten durchf ühren @ 0\mod_1175692705195 _6.doc @ 599 @ @ 1

> Führen Sie nur Wartungs- und Instandhaltungsarbeiten an

diesem Gerät durch, die in der Dokumentation beschrieben
sind. Halten Sie sich dabei an die vorgegebenen Hand-
lungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo.

Pos: 10 /TD/Überschriften/2.3 Umwelt sc hützen @ 0\mod_117378084 3645_6.doc @ 373 @ 2 @ 1

2.3. Umwelt schützen

Pos: 11.1 /TD/Sicherheit und Umwelt/Um welt schützen/Akkus/ Batterien entsorgen @ 0\ mod_1175693637007_6. doc @ 617 @ @ 1

> Entsorgen Sie defekte Akkus / leere Batterien entsprechend

den gültigen gesetzlichen Bestimmungen.

Pos: 11.2 /TD/Sicherheit und Umwelt/Um welt schützen/Produk t entsorgen @ 0\mod_1173780 307072_6.doc @ 355 @ @ 1

> Führen Sie das Produkt nach Ende der Nutzungszeit der

getrennten Sammlung für Elektro- und Elektronikgeräte zu
(lokale Vorschriften beachten) oder geben Sie das Produkt an
Testo zur Entsorgung zurück.

Pos: 12 /TD/Überschriften/3. Leistu ngsbeschreibung @ 0\mod_1 173774791554_6.doc @ 299 @ 1 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Leistungsbeschreibung

6

3 Leistungsbeschreibung

Pos: 13 /TD/Überschriften/3.1 Verwendun g @ 0\mod_1176211016437_ 6.doc @ 693 @ 2 @ 1

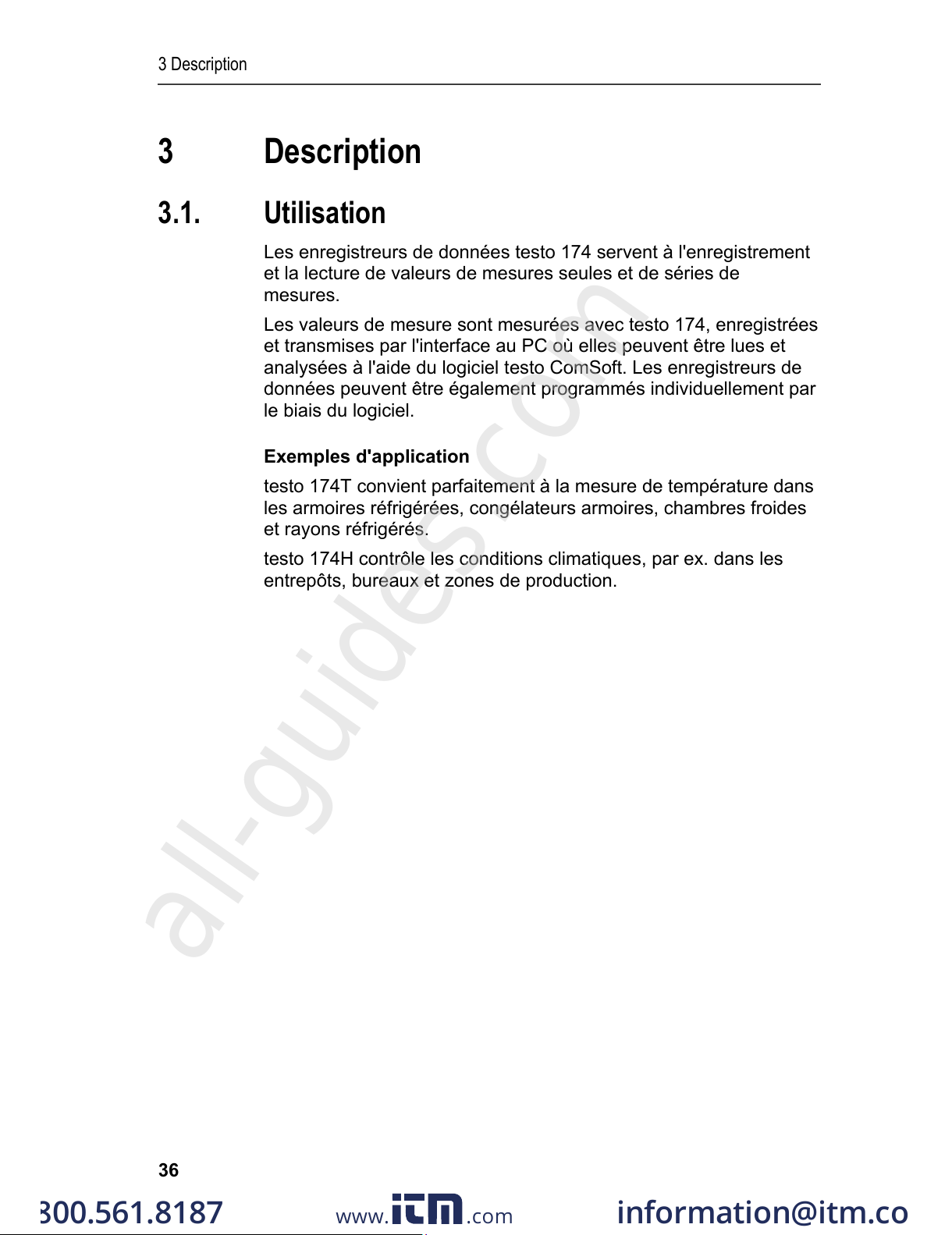

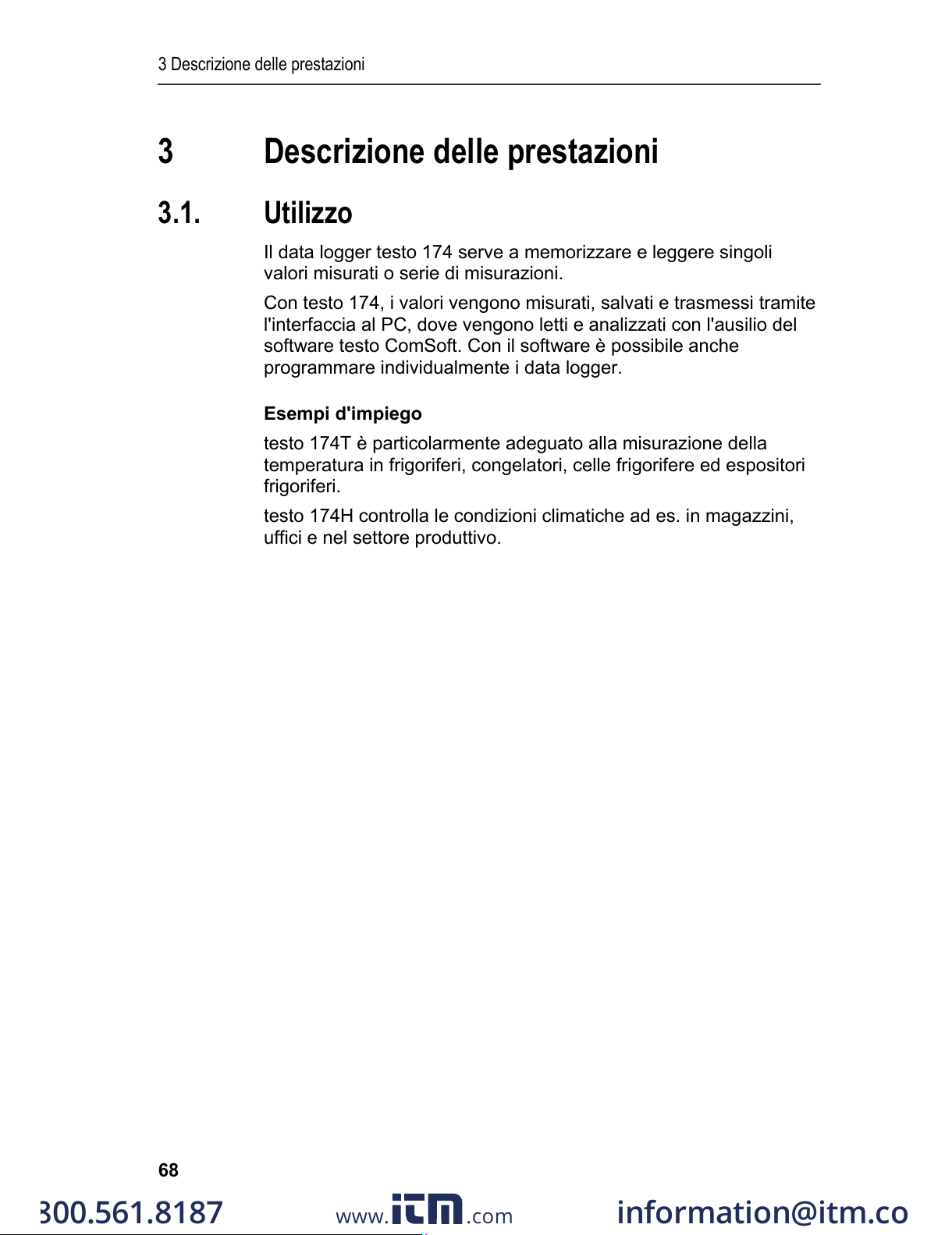

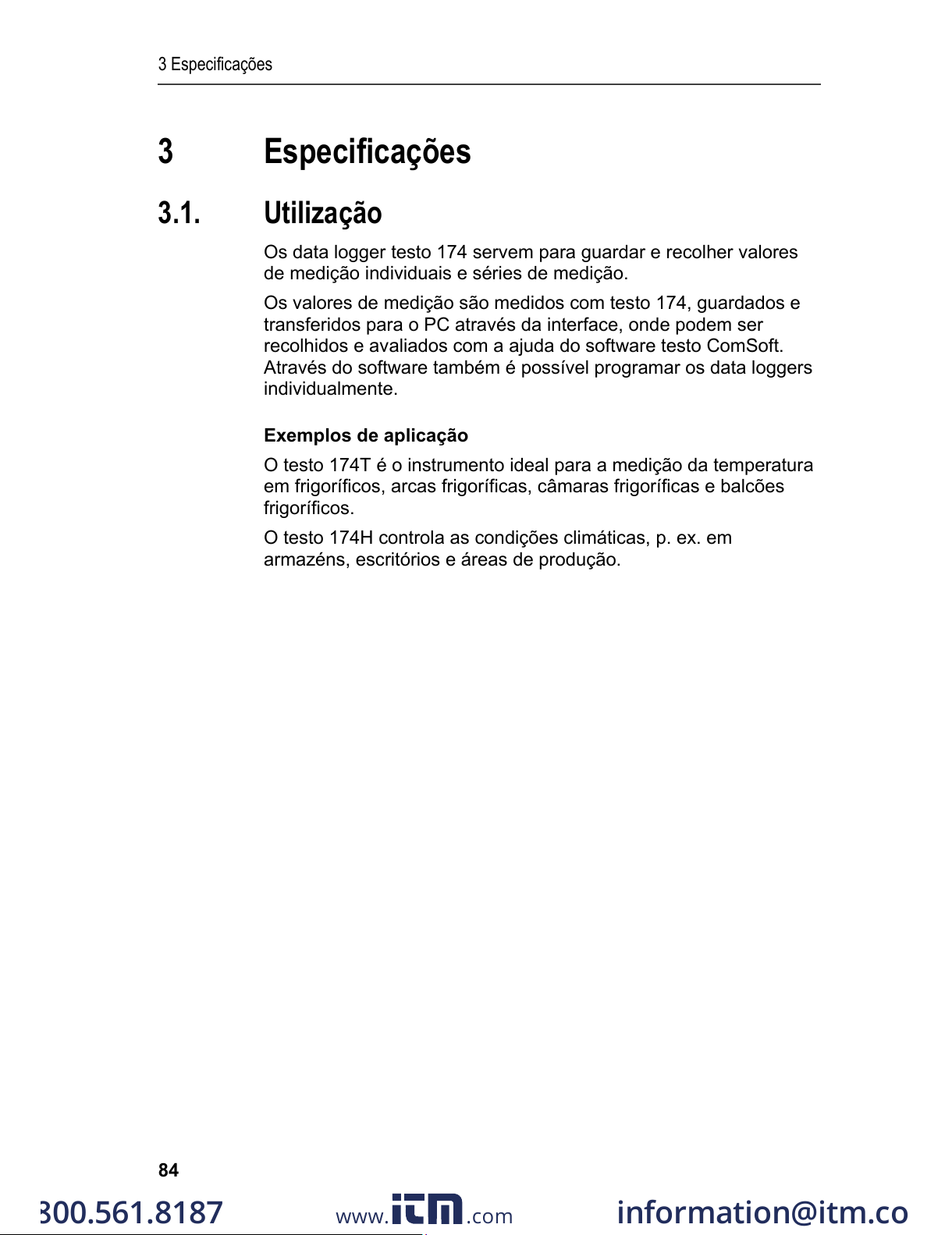

3.1. Verwendung

Pos: 14 /TD/Leistungsbeschreibung/Ver wendung/testo 174-n eu @ 5\mod_1263286512 268_6.doc @ 54761 @ 5 @ 1

Die Datenlogger testo 174 dienen zum Speichern und Auslesen
von Einzelmesswerten und Messreihen.

Messwerte werden mit testo 174 gemessen, gespeichert und über
das Interface an den PC übertragen, wo sie mit Hilfe der Software
testo ComSoft ausgelesen und ausgewertet werden können. Über
die Software können die Datenlogger auch individuell programmiert
werden.

Anwendungsbeispiele

testo 174T ist optimal geeignet für die Temperaturmessung in
Kühlschränken, Gefrierschränken, Kühlräumen und Kühlregalen.

testo 174H kontrolliert die Klimabedingungen z. B. in Lagern,
Büroräumen und im Produktionsbereich.

Pos: 15 /TD/Überschriften/3.2 Techni sche Daten @ 0\mod_11762110 88437_6.doc @ 702 @ 2 @ 1

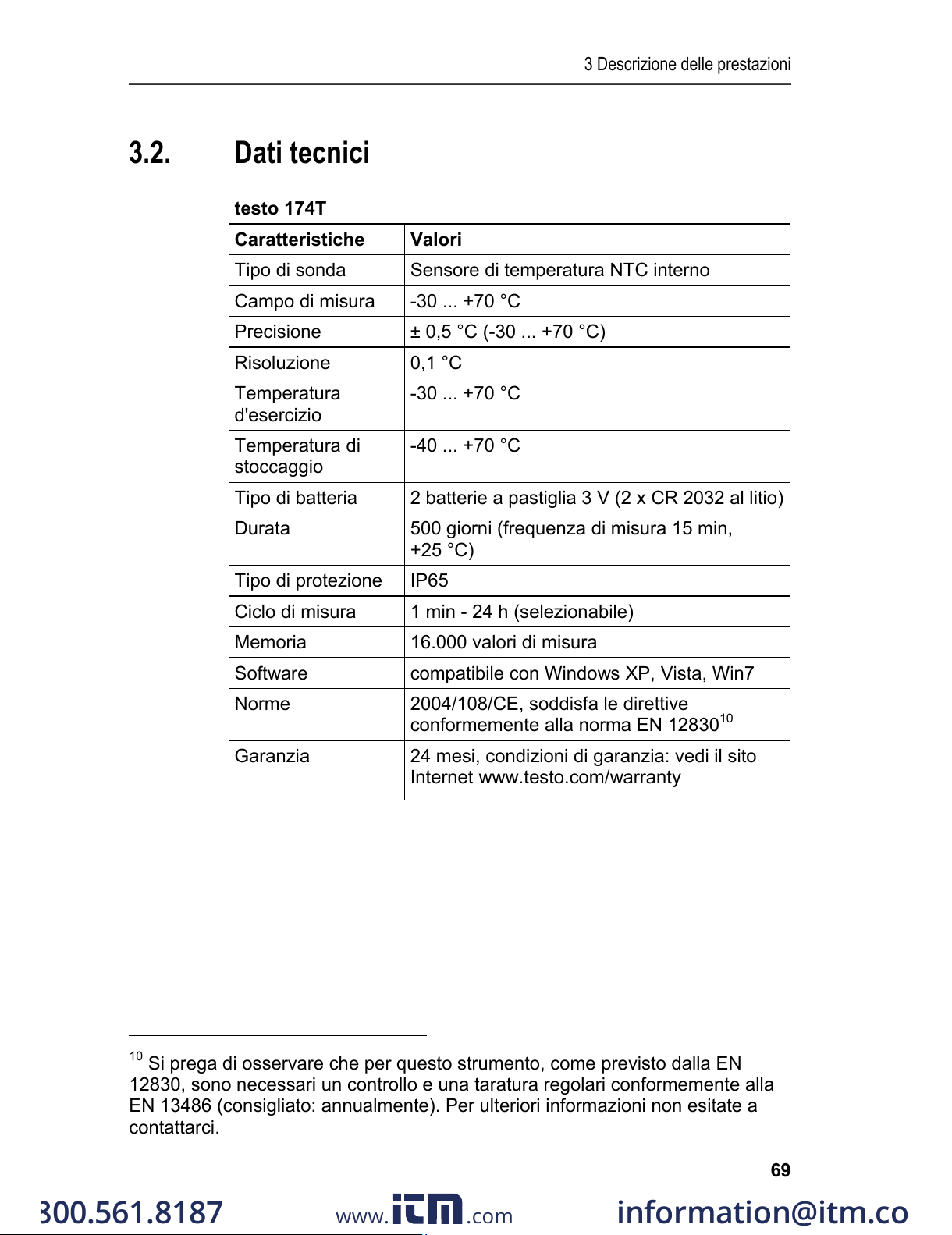

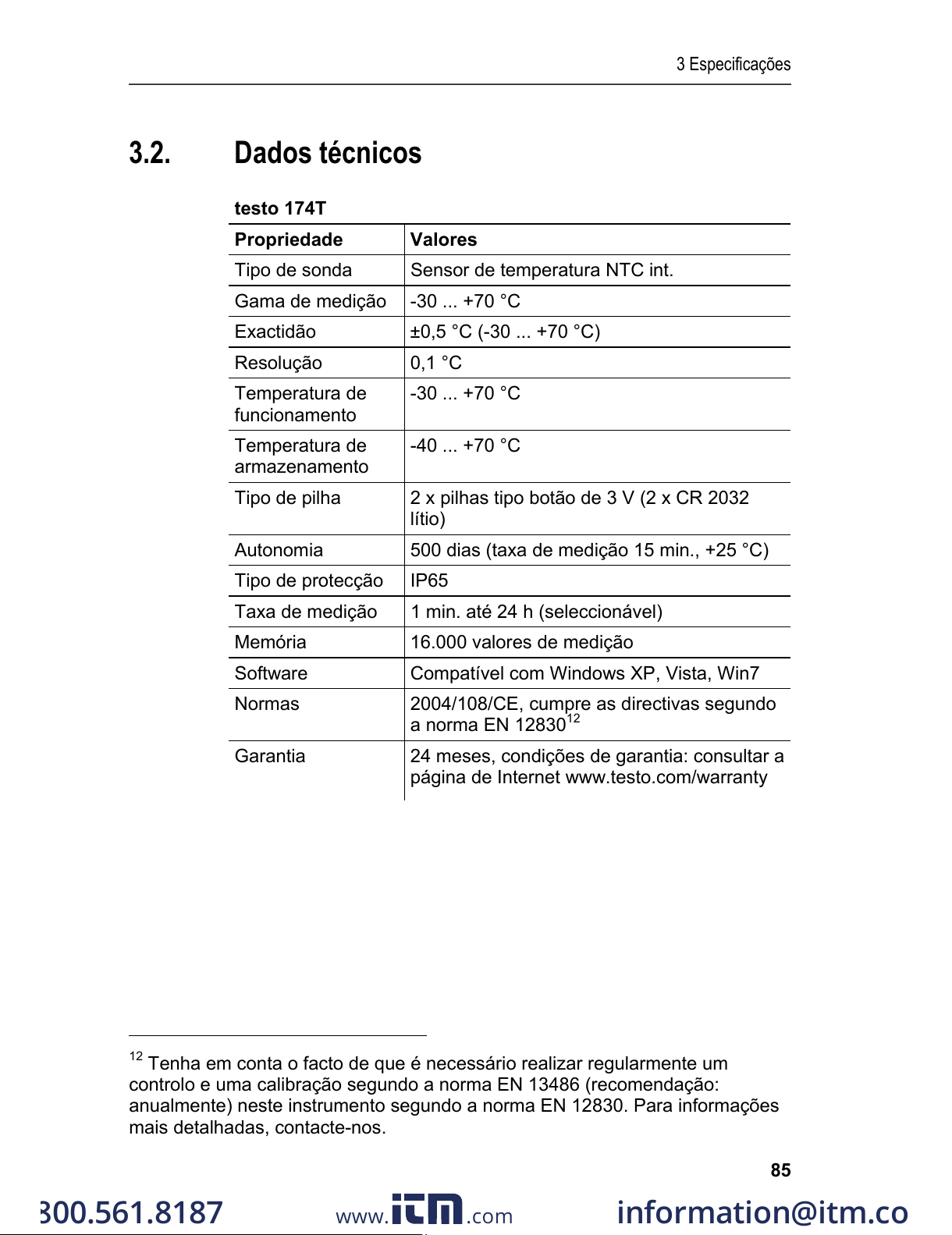

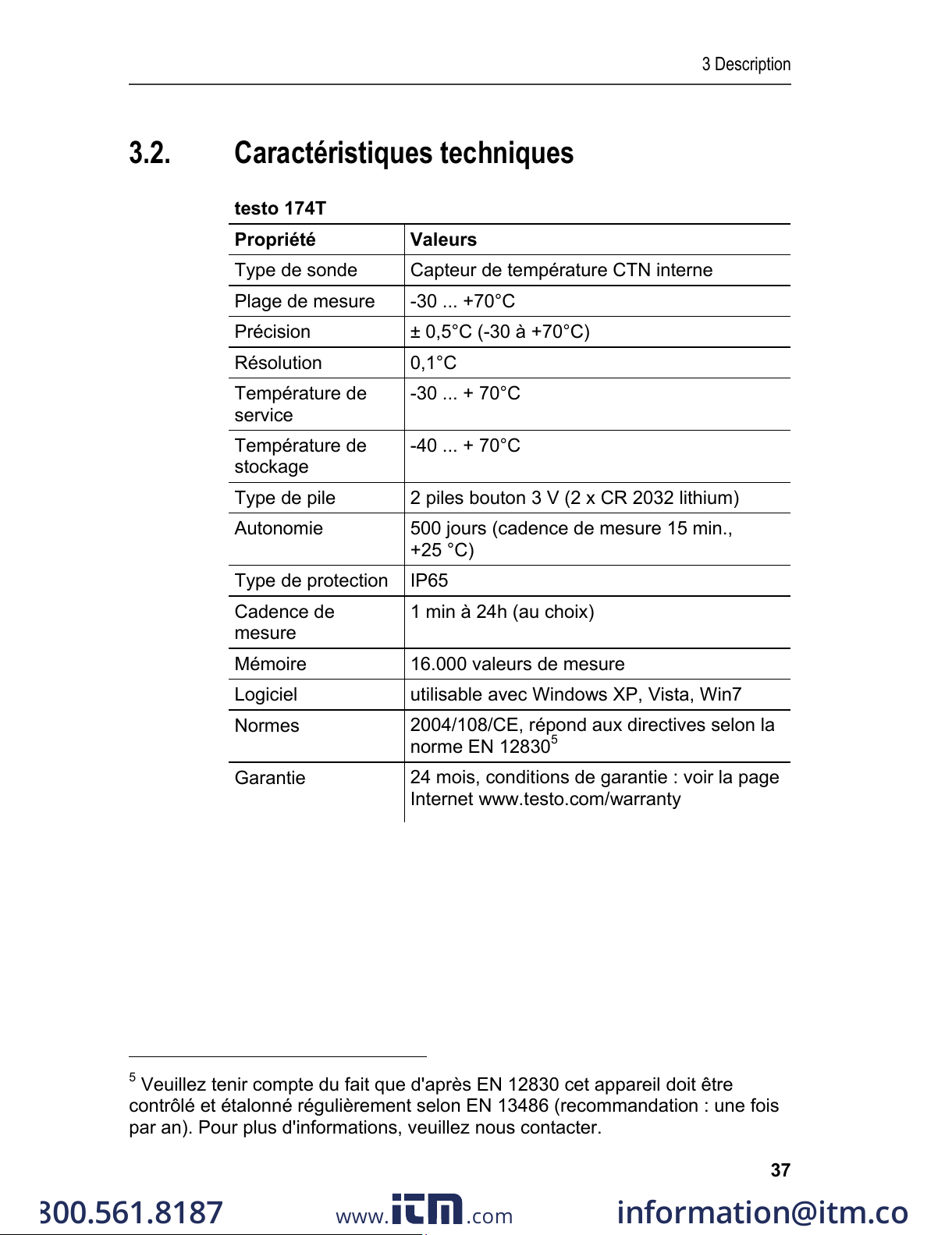

3.2. Technische Daten

Pos: 16 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-T @ 5\mod_1263220133 966_6.doc @ 54660 @ 5 @ 1

testo 174T
Eigenschaft Werte

Fühlertyp NTC-Temperatur-Sensor intern
Messbereich -30 ... +70 °C
Genauigkeit ± 0,5 °C (-30 ... +70 °C)
Auflösung 0,1 °C
Betriebstemperatur -30 ... +70 °C
Lagertemperatur -40 ... +70 °C
Batterietyp 2 x 3 V-Knopfzelle (2 x CR 2032 Lithium)
Standzeit 500 Tage (15 Min. Messtakt, +25 °C)
Schutzart IP65
Messtakt 1 min - 24h (wählbar)
Speicher 16.000 Messwerte

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

3 Leistungsbeschreibung

7

Eigenschaft Werte

Software verwendbar mit Windows XP, Vista, Win7
Normen

2004/108/EG, erfüllt die Richtlinien gemäß
der Norm EN 12830

1

Garantie

24 Monate, Garantiebedingungen: siehe
Internetseite www.testo.com/warranty

Pos: 17 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-H @ 5\mod_1263219406 290_6.doc @ 54628 @ 5 @ 1

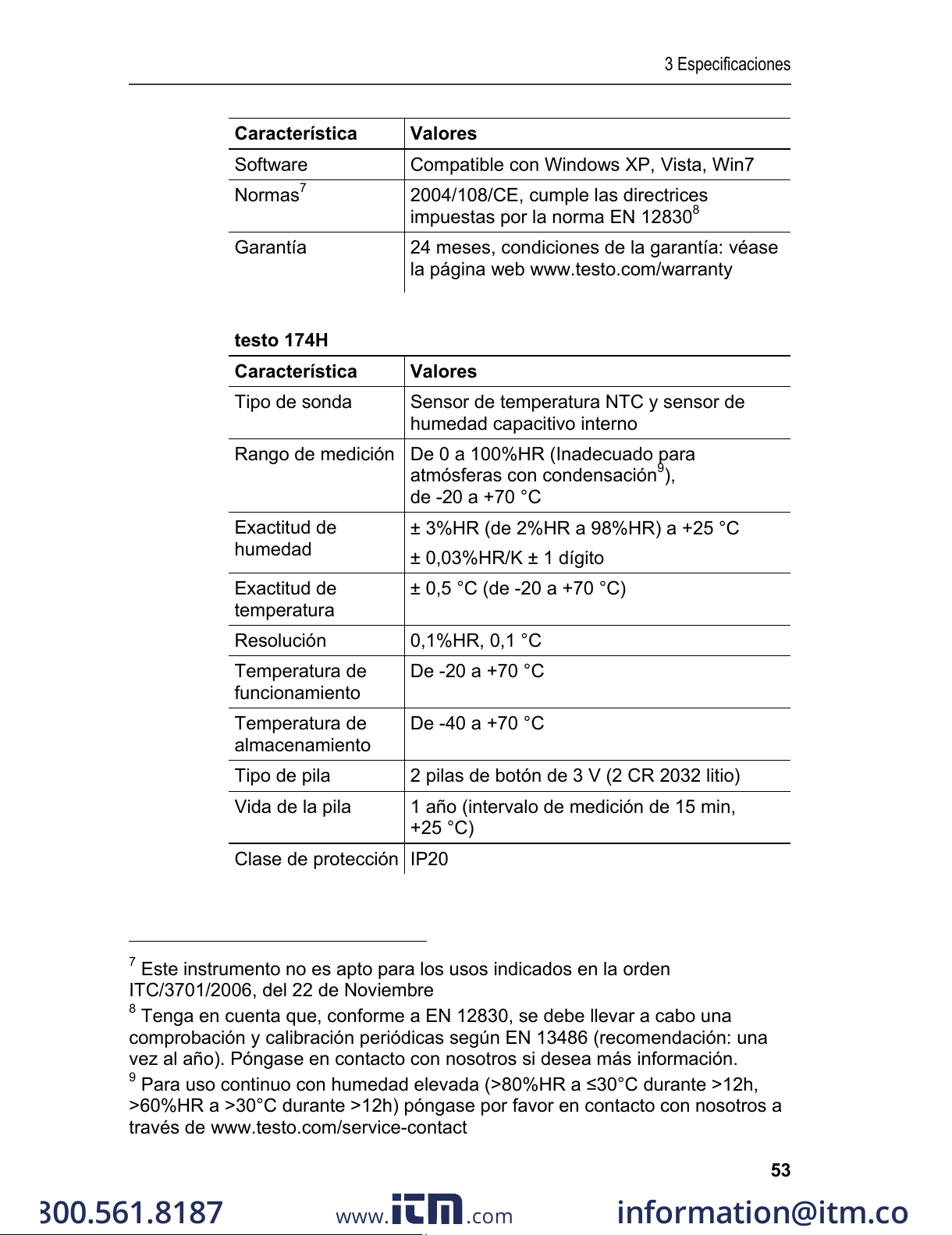

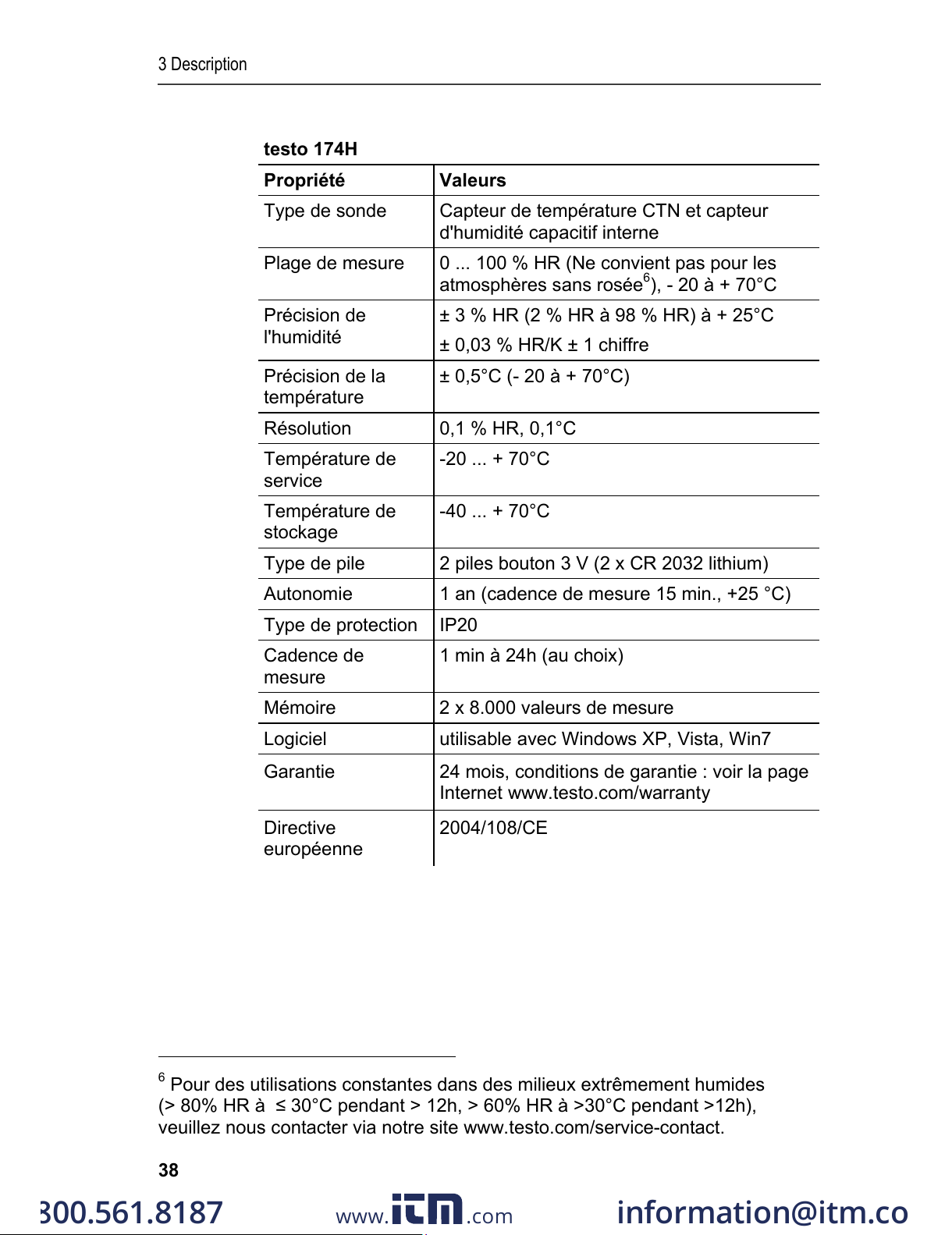

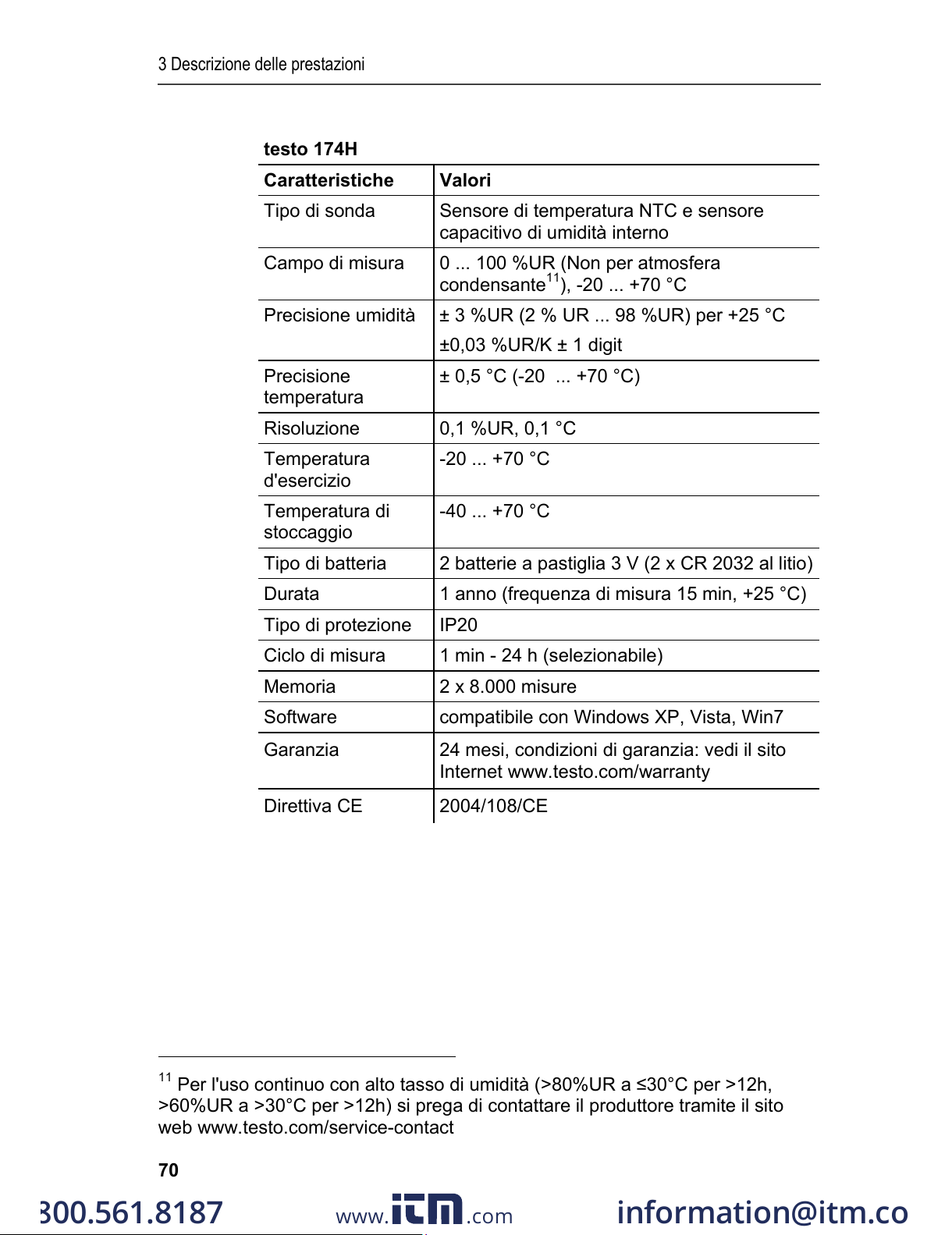

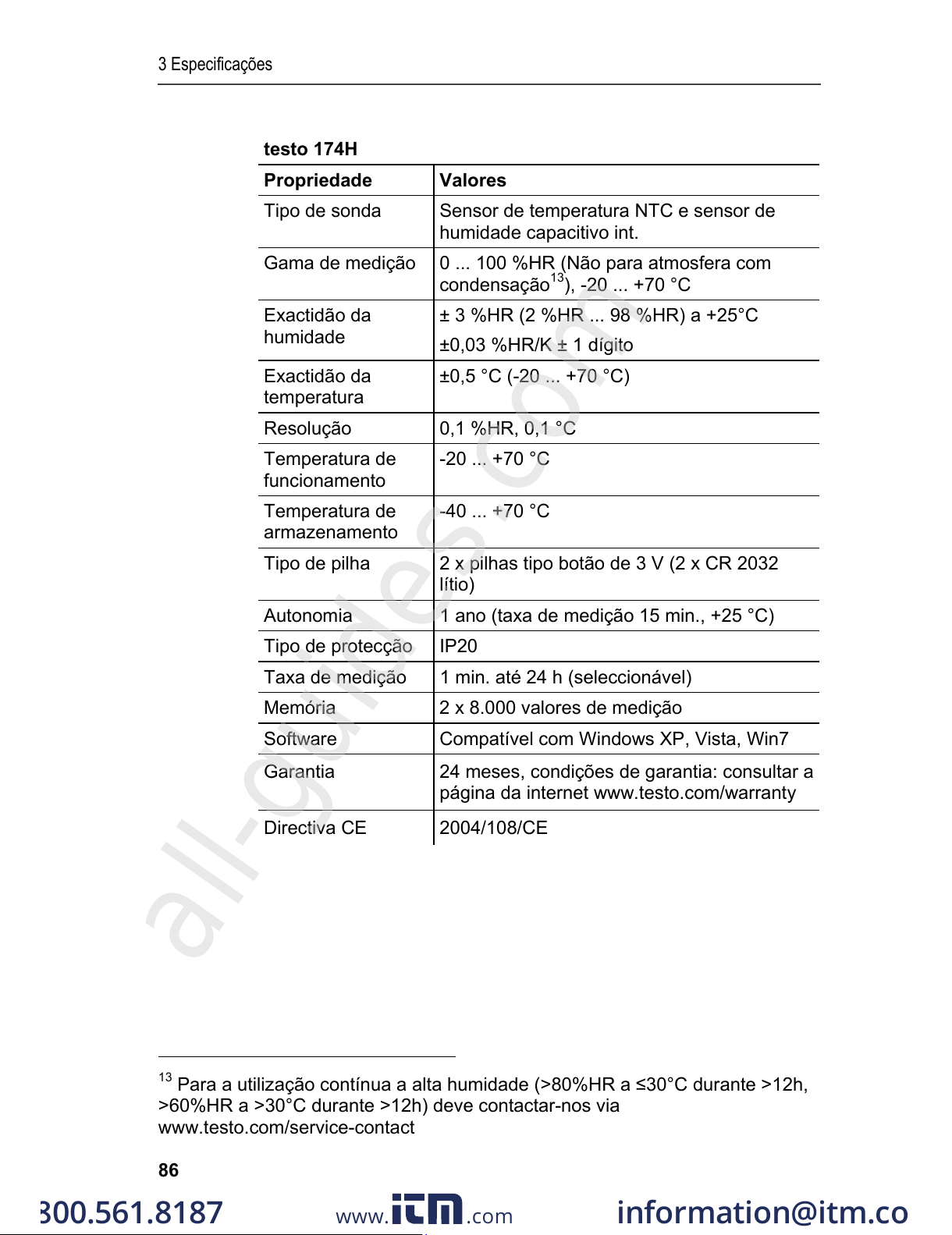

testo 174H
Eigenschaft Werte

Fühlertyp

NTC-Temperatur-Sensor und kapazitiver
Feuchtesensor intern

Messbereich

0 ... 100 %rF (nicht für betauende
Atmosphäre)2, -20 ... +70 °C

Genauigkeit
Feuchte

± 3 %rF (2 %rF ... 98 %rF) bei 25 °C
±0,03 %rF/K ±1 Digit

Genauigkeit
Temperatur

± 0,5 °C (-20 ... +70 °C)

Auflösung 0,1 %rF, 0,1 °C
Betriebstemperatur -20 ... +70 °C
Lagertemperatur -40 ... +70 °C
Batterietyp 2 x 3 V-Knopfzelle (2 x CR 2032 Lithium)
Standzeit 1 Jahr (15 Min. Messtakt, +25 °C)
Schutzart IP20
Messtakt 1 min - 24h (wählbar)
Speicher 2 x 8.000 Messwerte
Software verwendbar mit Windows XP, Vista, Win7

Garantie 24 Monate, Garantiebedingungen: siehe

Internetseite www.testo.com/warranty

1

Bitte beachten Sie, dass bei diesem Gerät nach EN 12830 eine regelmäßige
Überprüfung und Kalibrierung gemäß EN 13486 (Empfehlung: jährlich)
durchgeführt werden muss. Kontaktieren Sie uns für nähere Informationen.

2

Für kontinuierlichen Einsatz in Hochfeuchte (>80%rF bei ≤30°C für >12h,
>60%rF bei >30°C für >12h) kontaktieren Sie uns bitte über
www.testo.com/service-contact

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Erste Schritte

8

Eigenschaft Werte

EG-Richtlinie 2004/108/EG

Pos: 18 /TD/Überschriften/5. Erste Sc hritte @ 0\mod_1173774895 039_6.doc @ 317 @ 1 @ 1

4 Erste Schritte

Pos: 19 /TD/Erste Schritte/testo 174-neu/ Datenlogger entsi chern/sicher n @ 5\mod_1263215698078_6.doc @ 54534 @ 255 @ 1

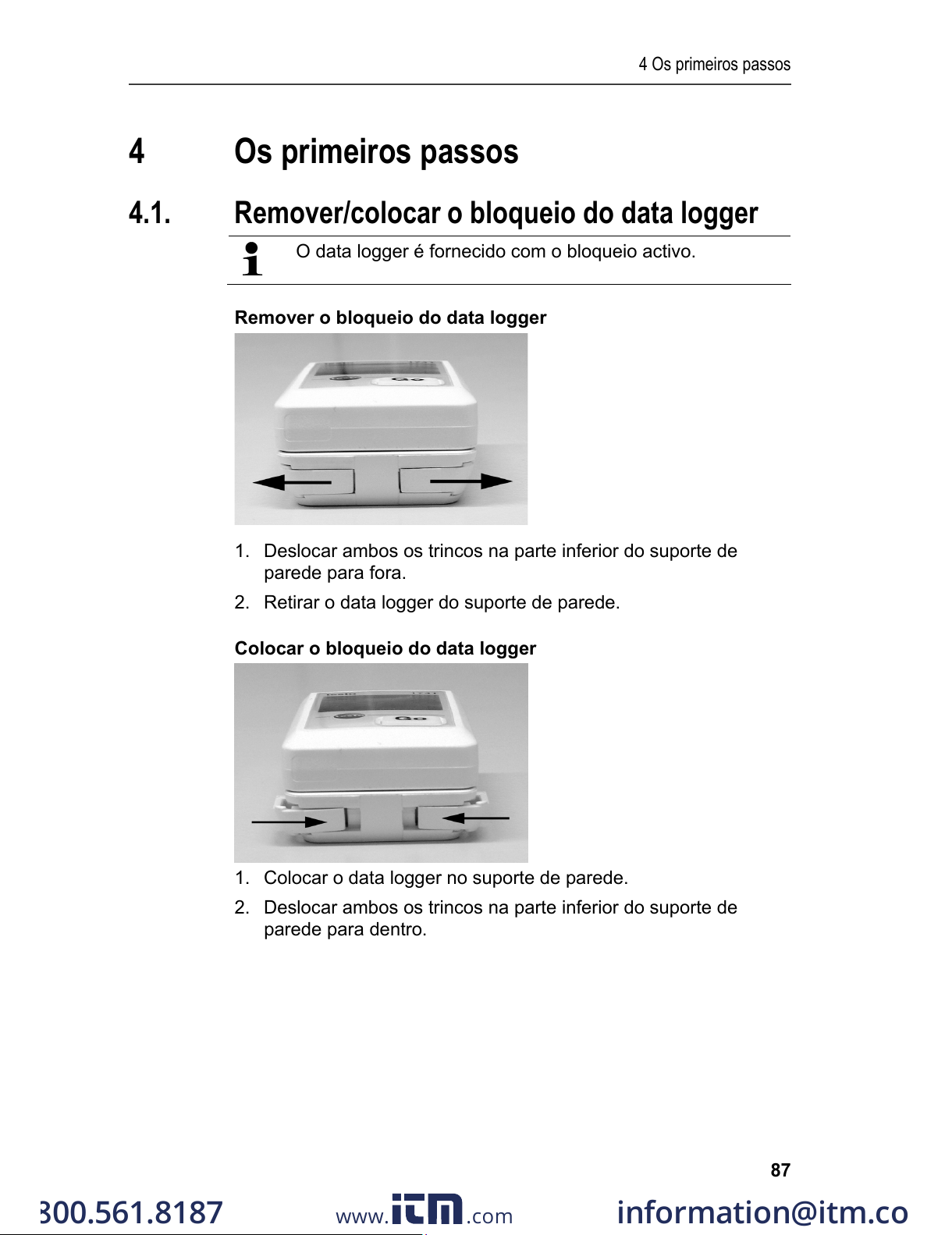

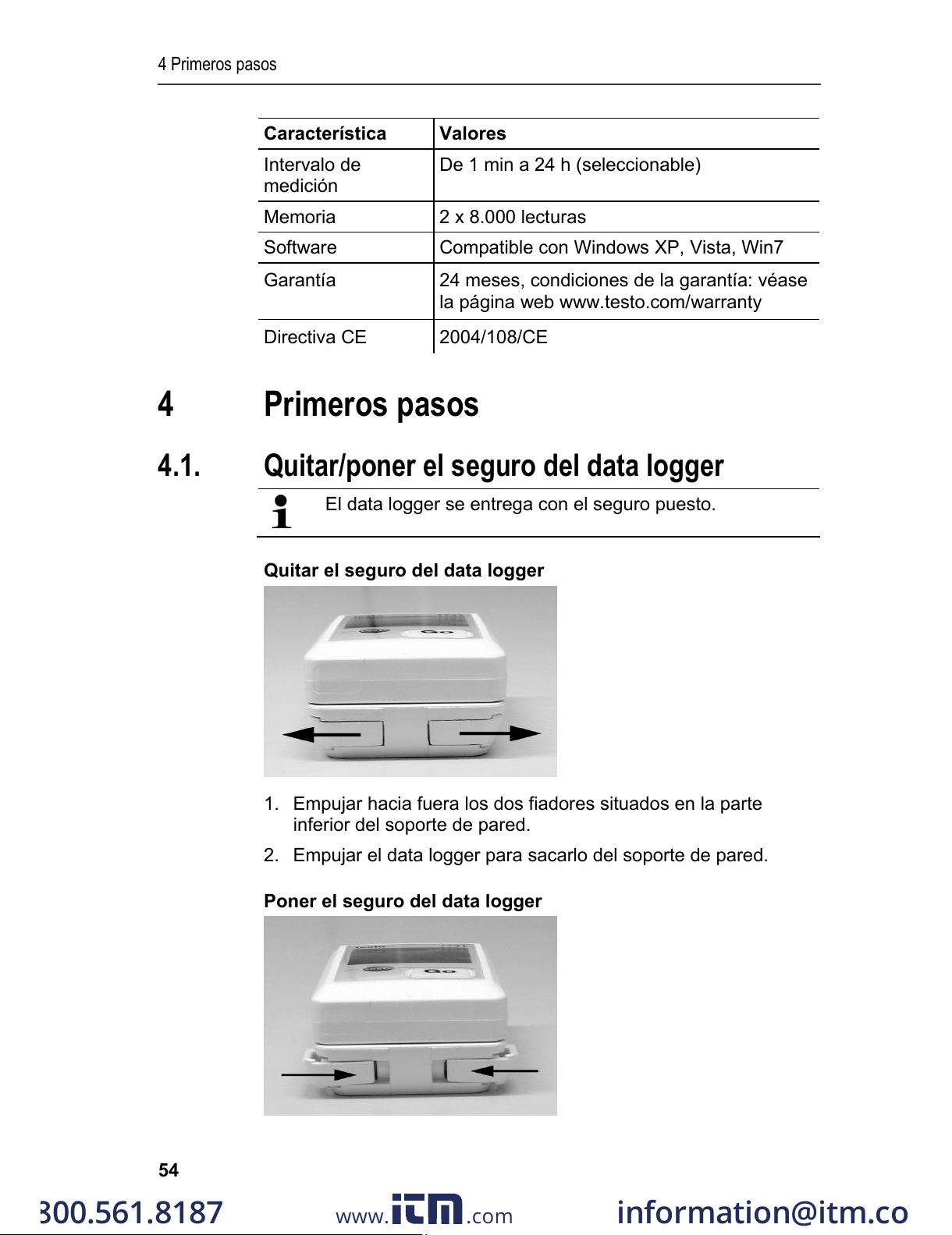

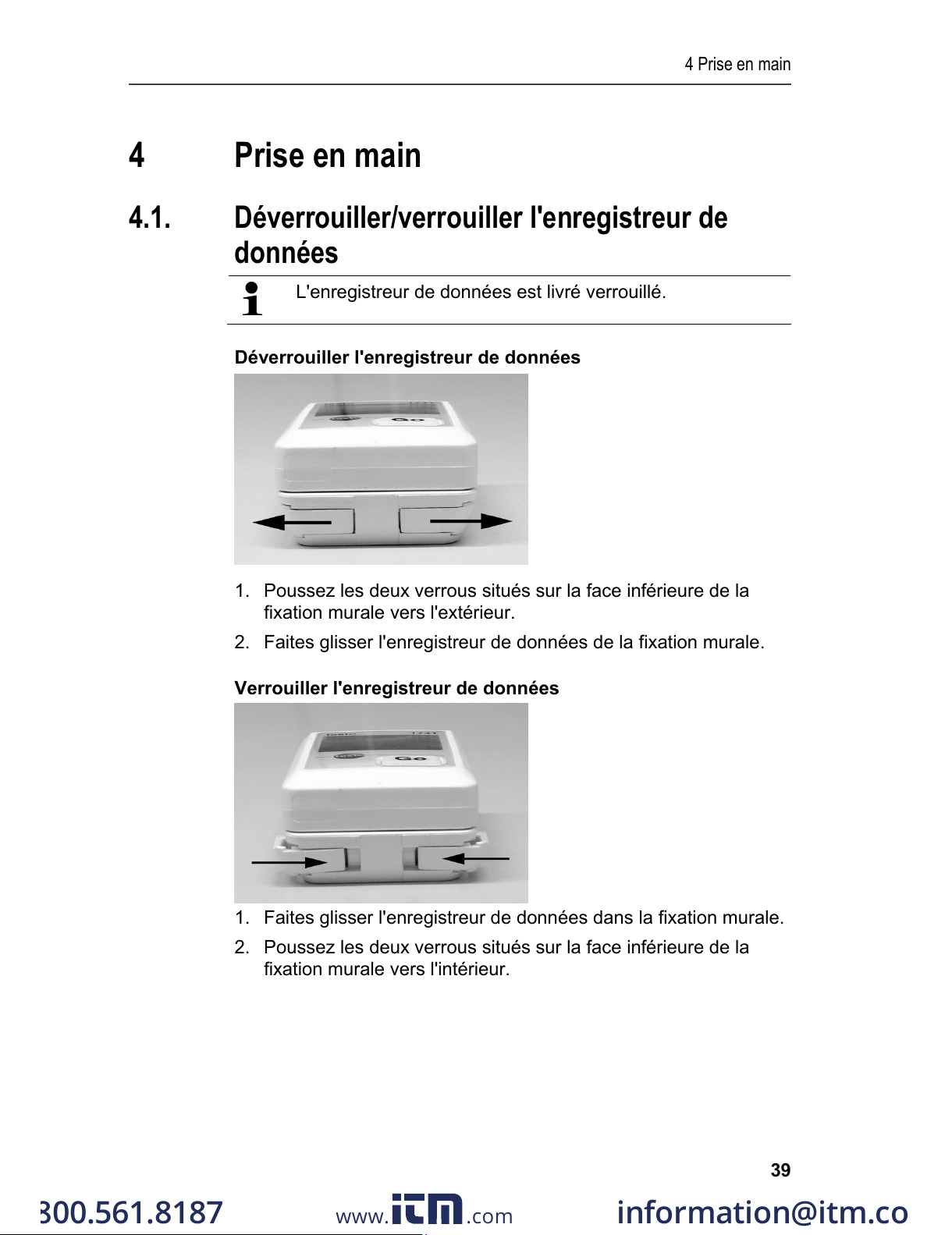

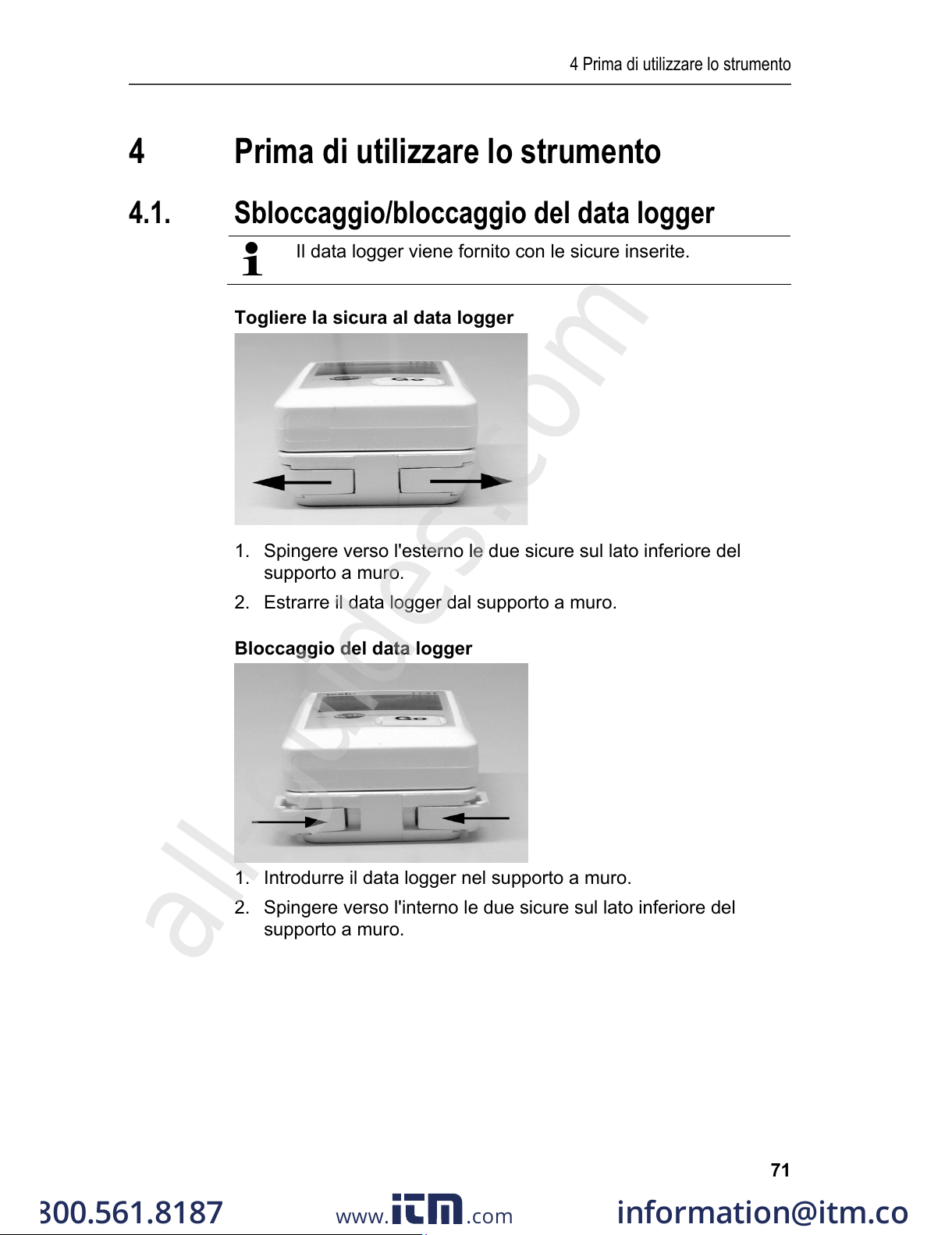

4.1. Datenlogger entsichern/sichern

Der Datenlogger wird in gesichertem Zustand ausgeliefert.

Datenlogger entsichern

1. Die beiden Riegel an der Unterseite der Wandhalterung nach
außen schieben.

2. Datenlogger aus der Wandhalterung schieben.

Datenlogger sichern

1. Datenlogger in die Wandhalterung schieben.

2. Die beiden Riegel an der Unterseite der Wandhalterung nach
innen schieben.

Pos: 20 /TD/Erste Schritte/testo 174-neu/ Batterien einle gen @ 5\mod_1263201343068 _6.doc @ 54184 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Erste Schritte

9

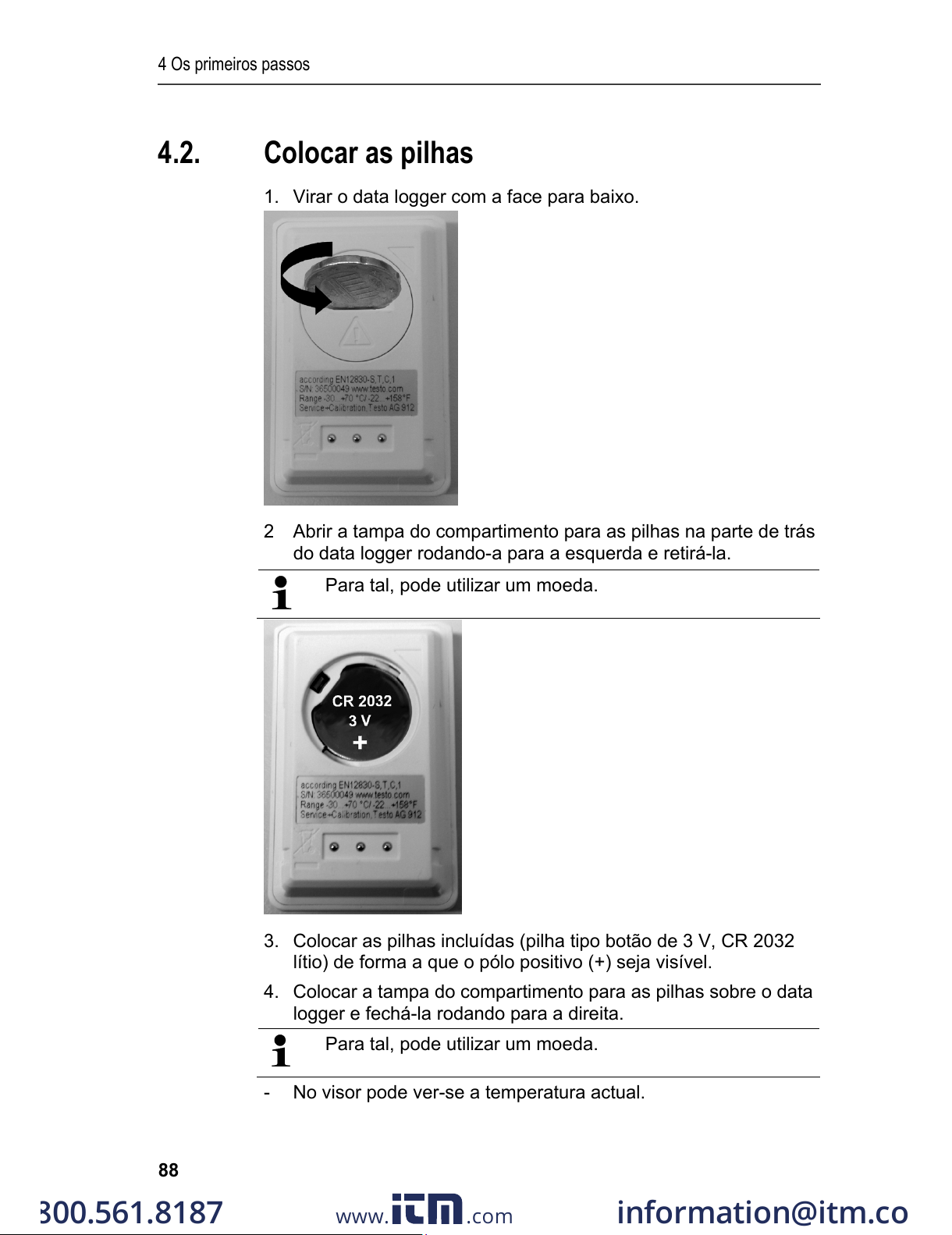

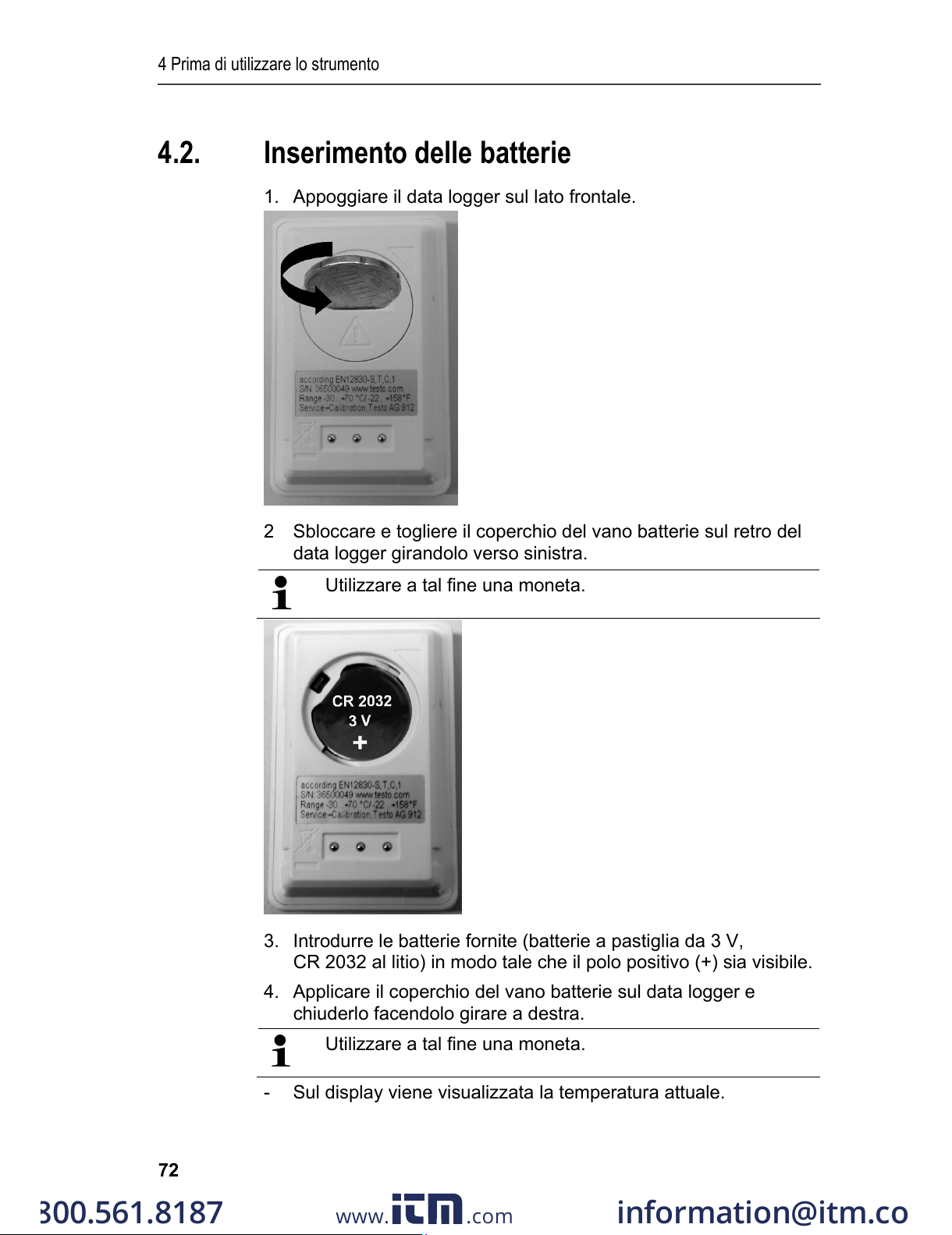

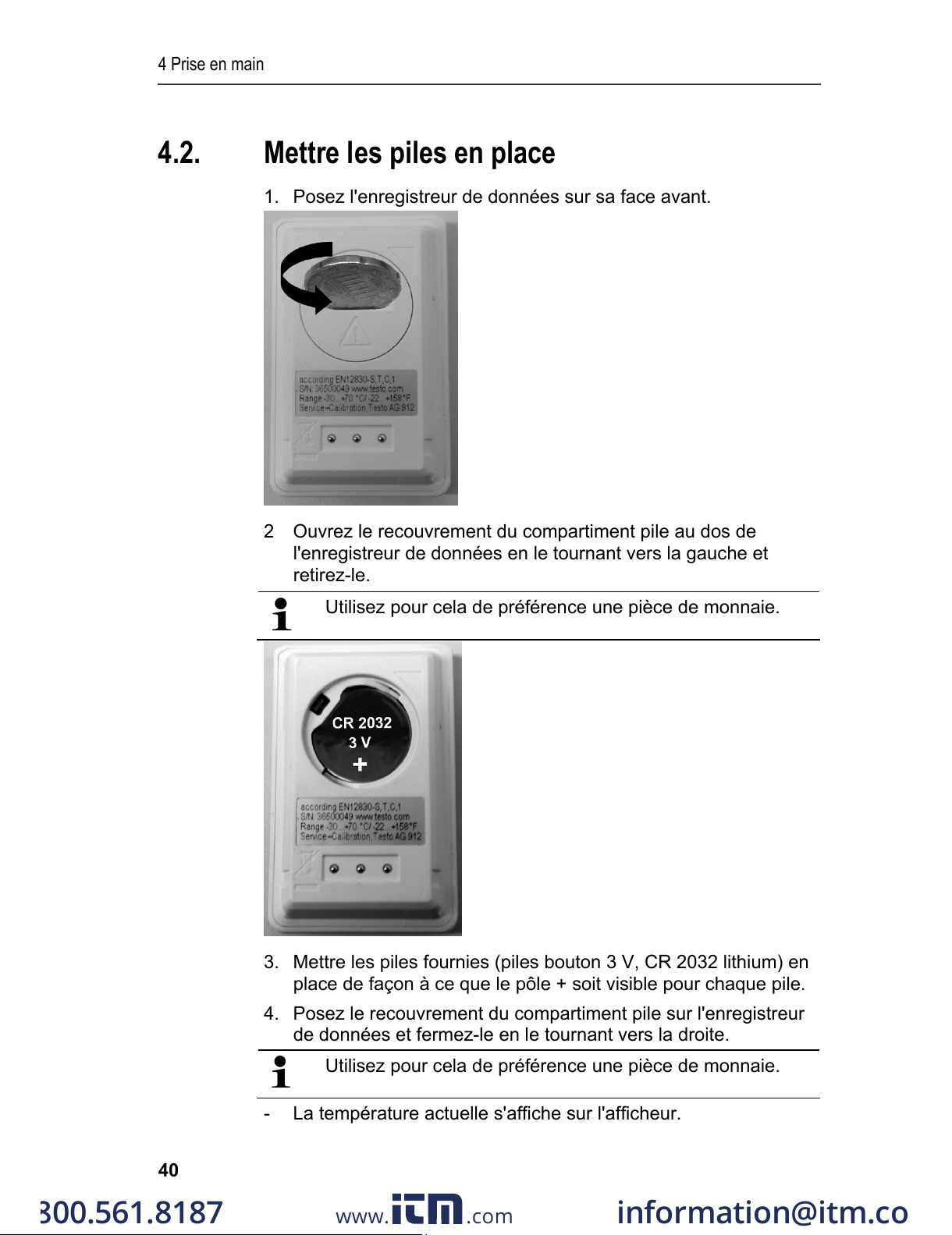

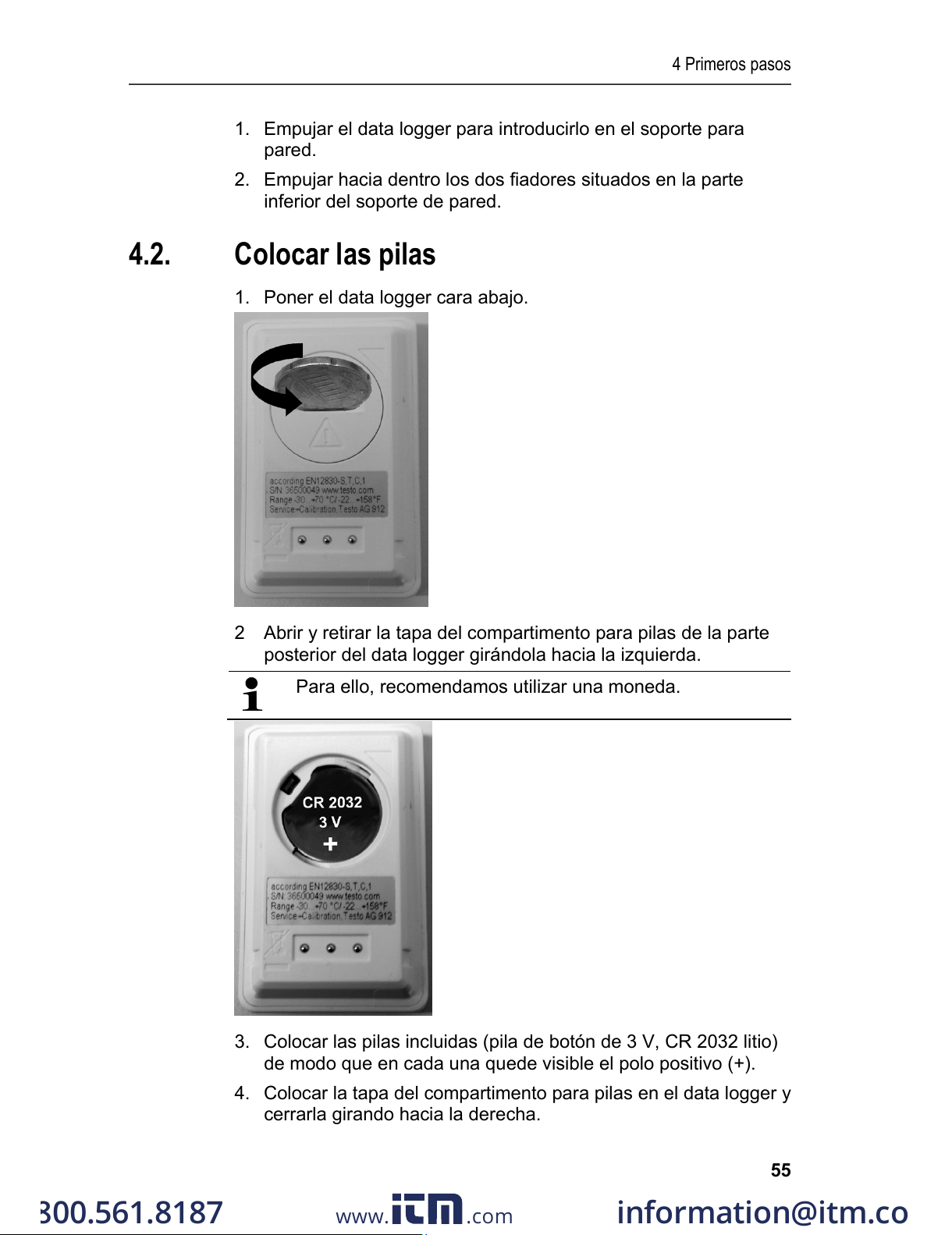

4.2. Batterien einlegen

1. Datenlogger auf die Frontseite legen.

2 Batteriefachabdeckung auf der Rückseite des Datenloggers

durch eine Linksdrehung öffnen und abnehmen.

Verwenden Sie dazu am besten ein Münzstück.

3. Mitgelieferte Batterien (3 V-Knopfzelle, CR 2032 Lithium) so
einlegen, dass der + Pol jeweils sichtbar ist.

4. Batteriefachabdeckung auf den Datenloggers legen und durch
eine Rechtsdrehung schließen.

Verwenden Sie dazu am besten ein Münzstück.

- Auf dem Display wird die aktuelle Temperatur angezeigt.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Erste Schritte

10

Pos: 21 /TD/Erste Schritte/testo 174-neu/ Datenlogger an PC ansc hließen Hardware @ 5\mod_12 63211400814_6.doc @ 54215 @ 2 @ 1

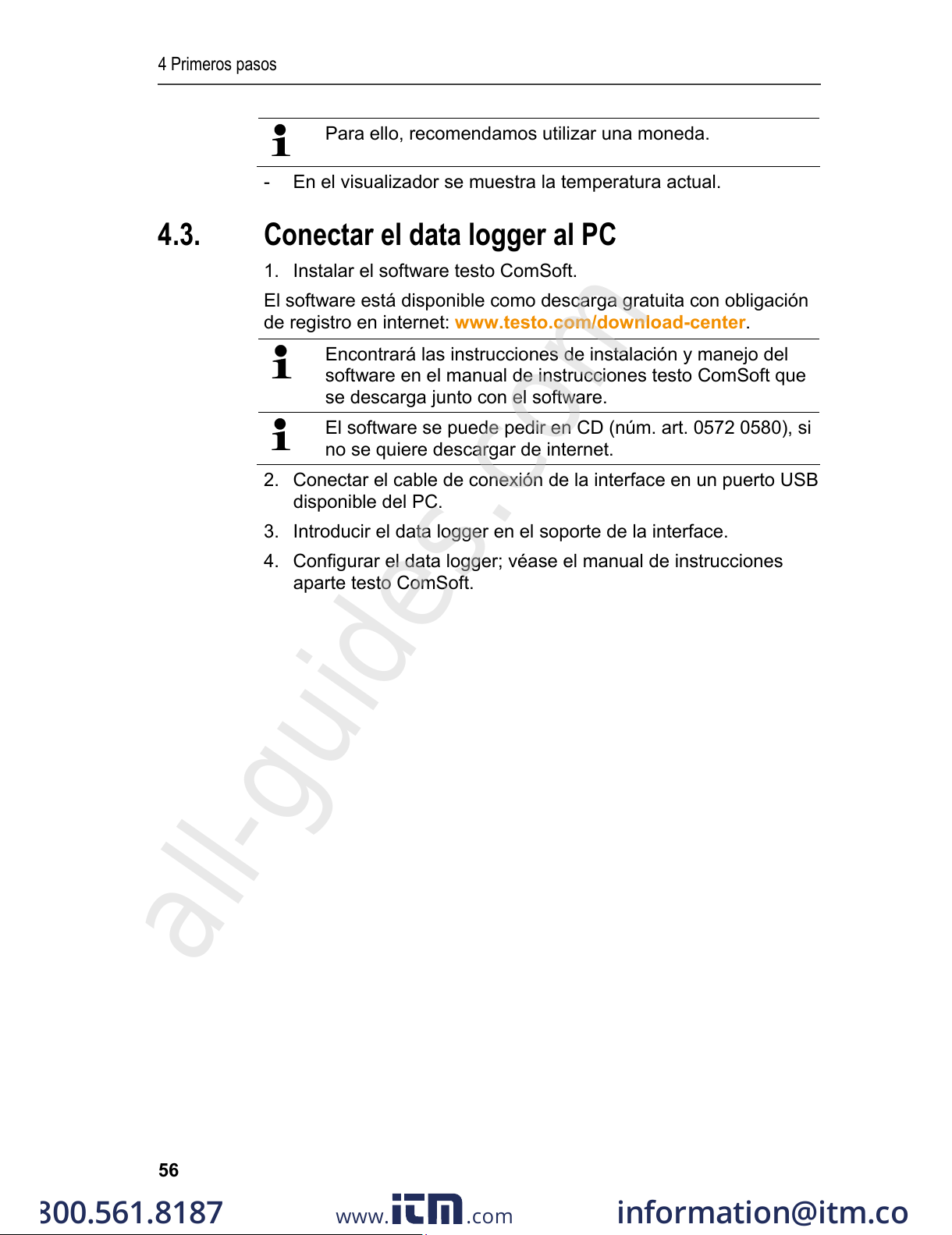

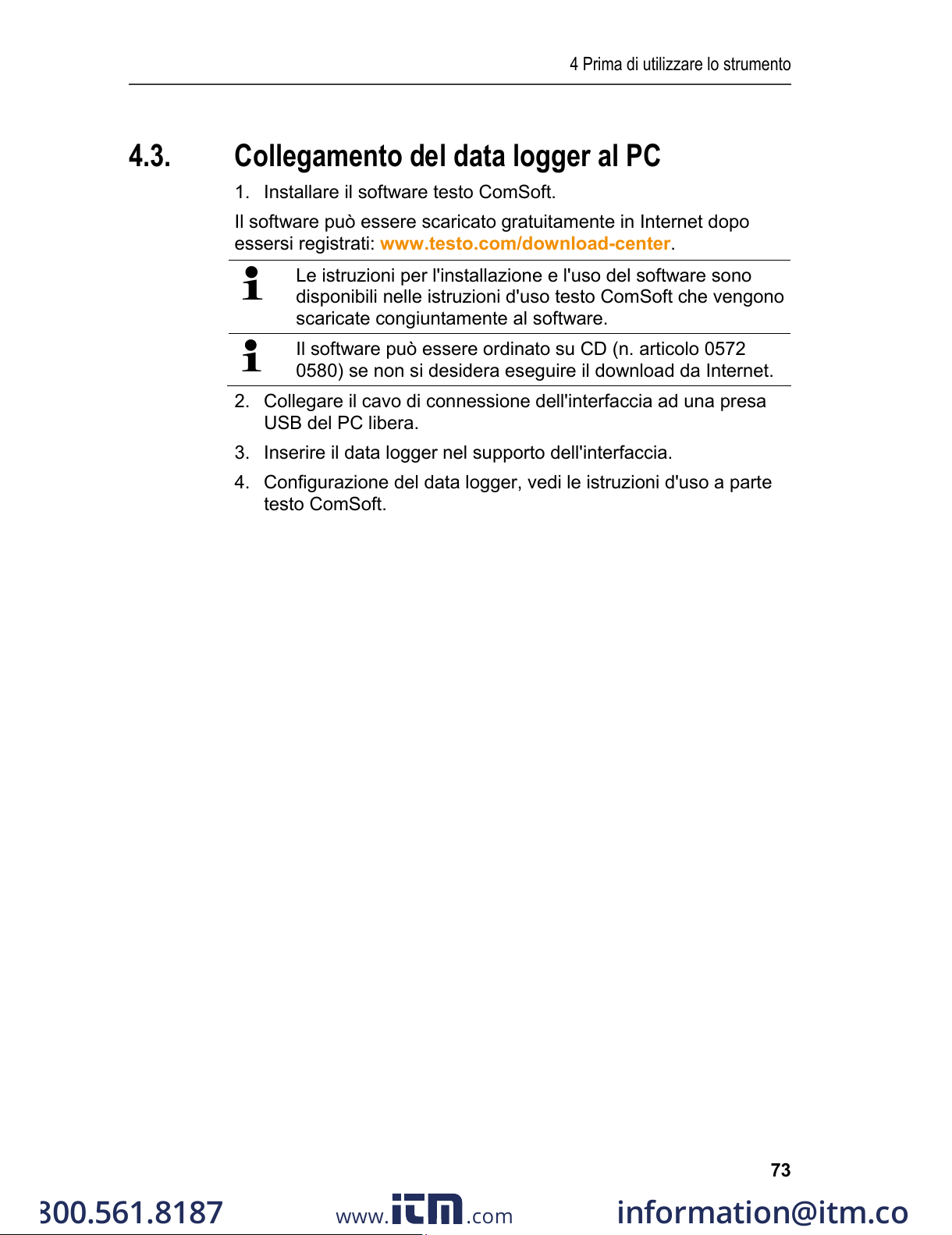

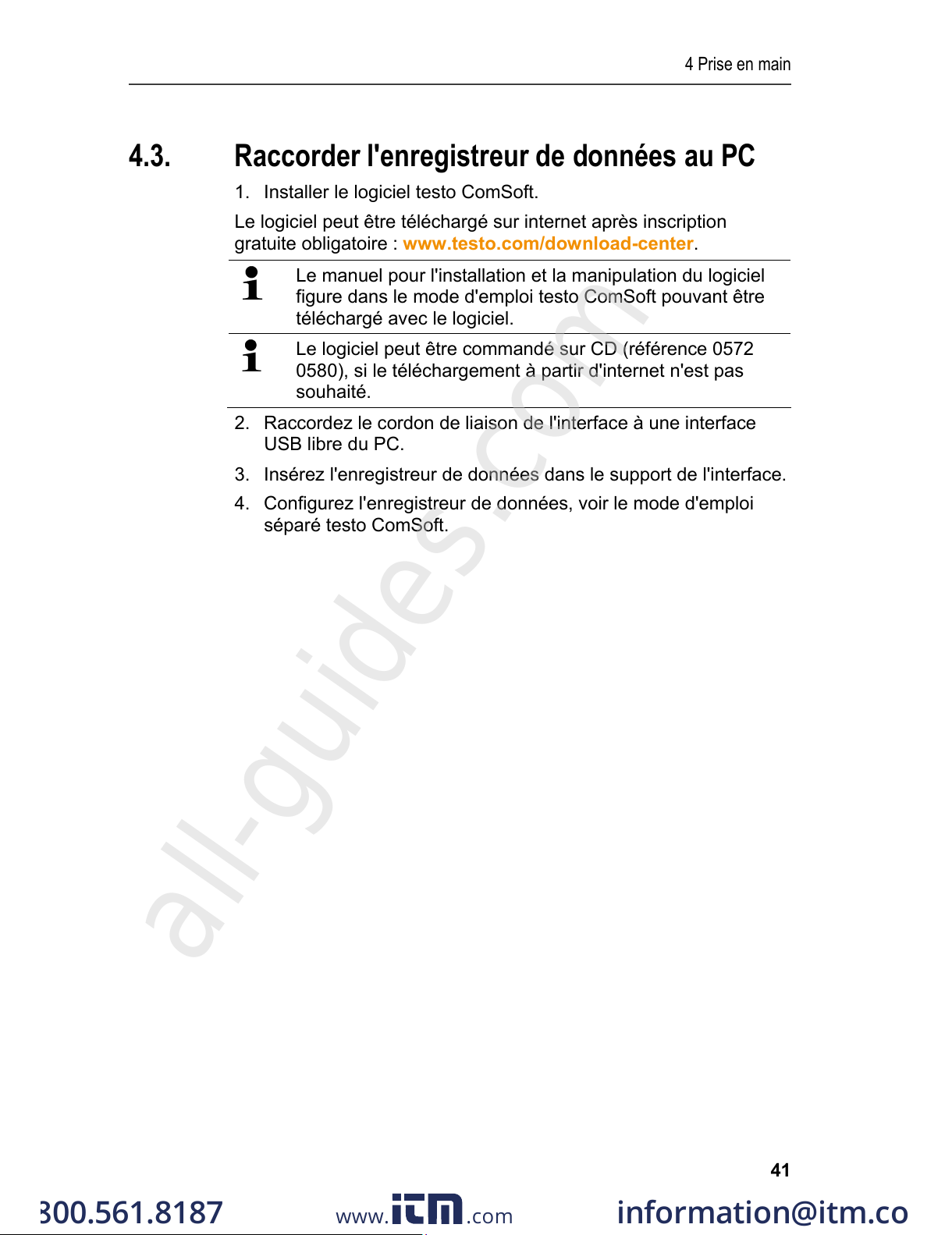

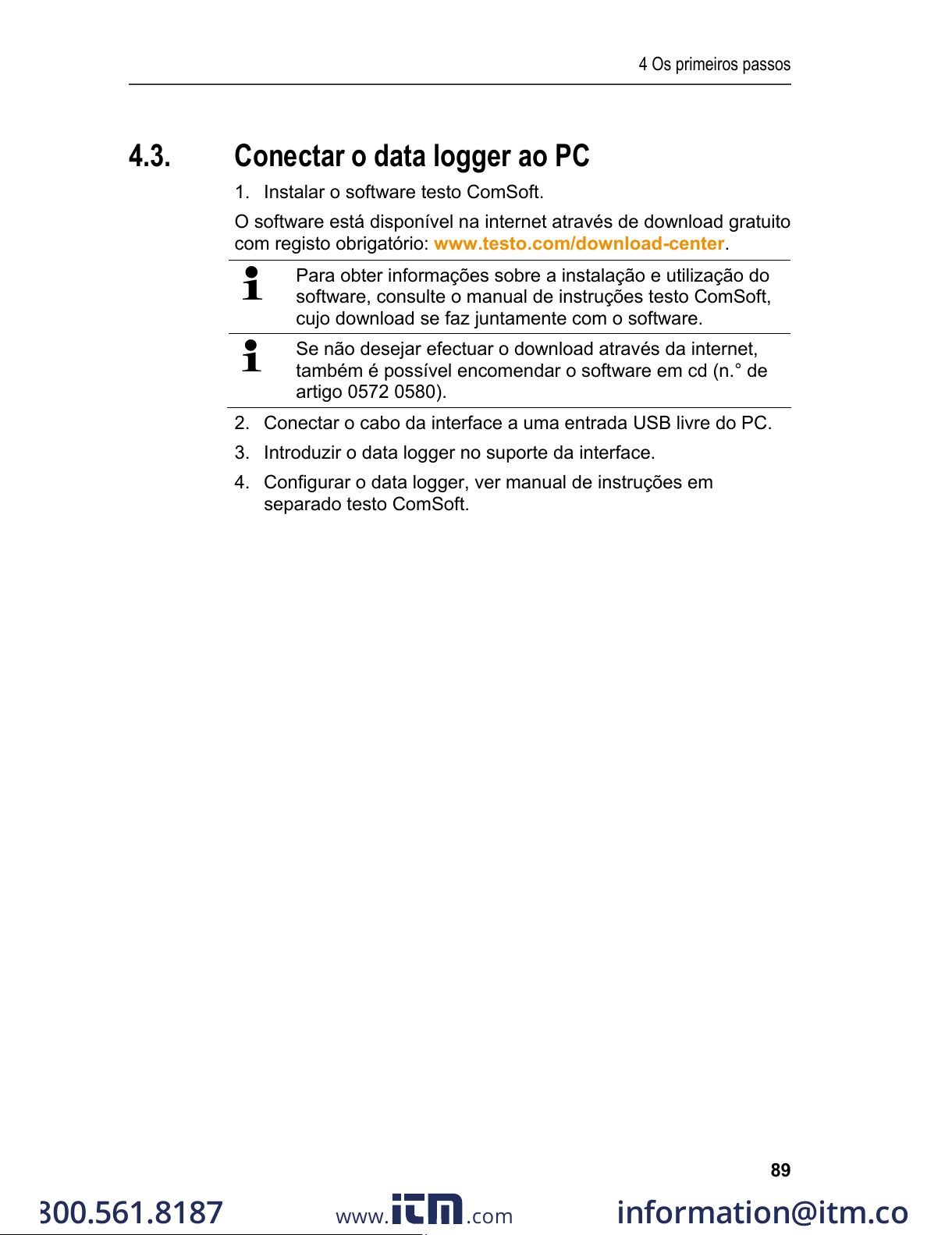

4.3. Datenlogger an PC anschließen

1. Software testo ComSoft installieren.
Die Software ist als kostenloser registrierungspflichtiger Download

im Internet erhältlich: www.testo.com/download-center.

Die Anleitung zur Installation und Bedienung der Software
finden Sie in der Bedienungsanleitung testo ComSoft, die
zusammen mit der Software heruntergeladen wird.

Die Software kann auf CD bestellt werden (Artikel-Nr. 0572

0580), falls der Download aus dem Internet nicht
gewünscht wird.

2. Verbindungskabel des Interface an eine freie USB-Schnittstelle

des PC anschließen.

3. Datenlogger in die Halteschale des Interface schieben.

4. Datenlogger konfigurieren, siehe separate Bedienungsanleitung

testo ComSoft.

Pos: 22 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Anzeige- und Bediene lemente, Display @ 5\ mod_1263213777144_6.d oc @ 54340 @ 12 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

5 Anzeige- und Bedienelemente

11

5 Anzeige- und Bedienelemente

5.1. Display

Je nach Betriebszustand können im Display unter-
schiedliche Informationen angezeigt werden. Eine
detaillierte Darstellung der abrufbaren Informationen finden
Sie in der Kurz-Bedienungsanleitung, die jedem Daten-
logger beiliegt.

1 Messprogramm läuft
2 Messprogramm beendet
3 Warten auf Start des Messprogramms
4 höchster gespeicherter Messwert
5 niedrigster gespeicherter Messwert
6 Messwert
7 Einheiten
8 Startkriterium Datum/ Uhrzeit programmiert
9 Batteriekapazität

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

5 Anzeige- und Bedienelemente

12

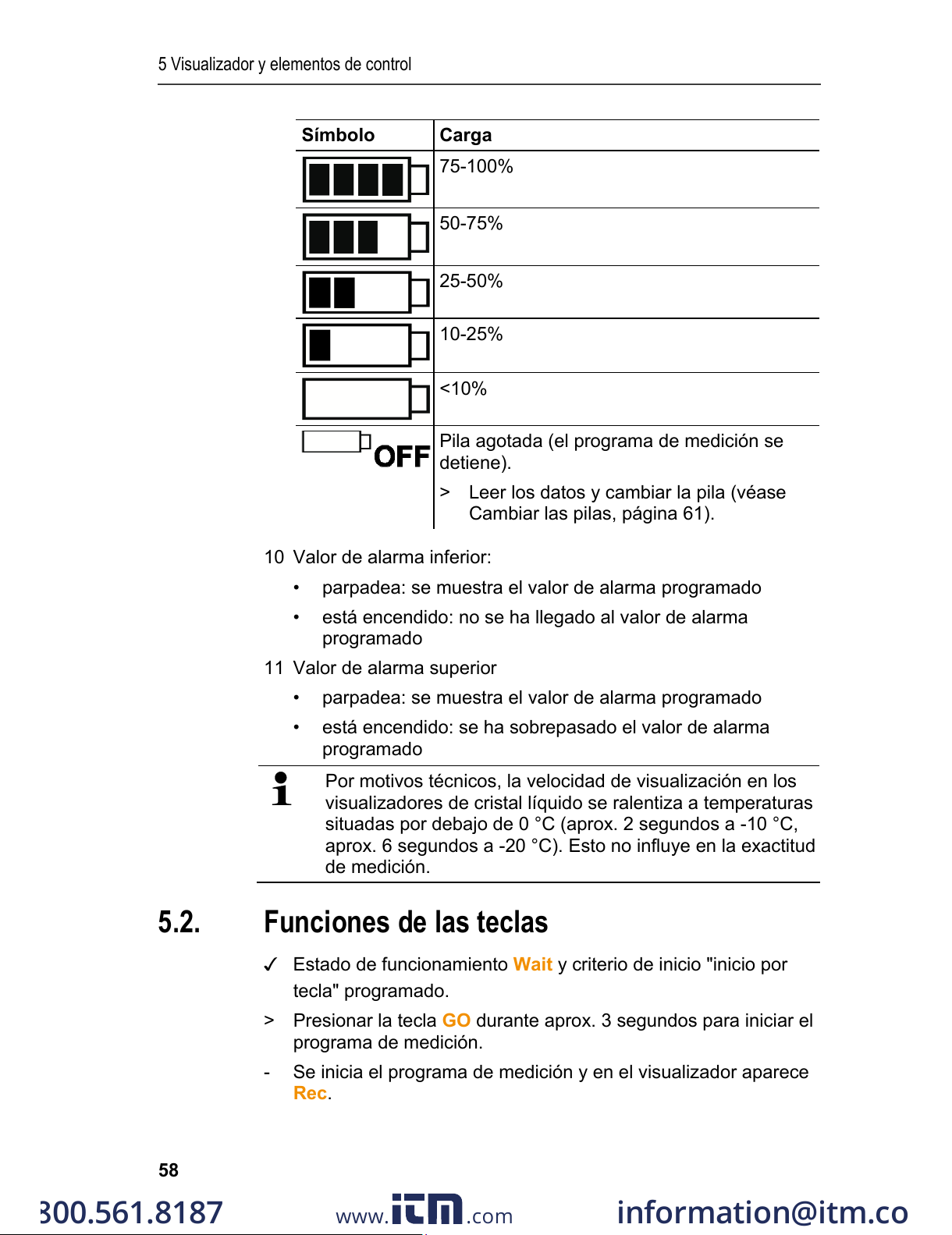

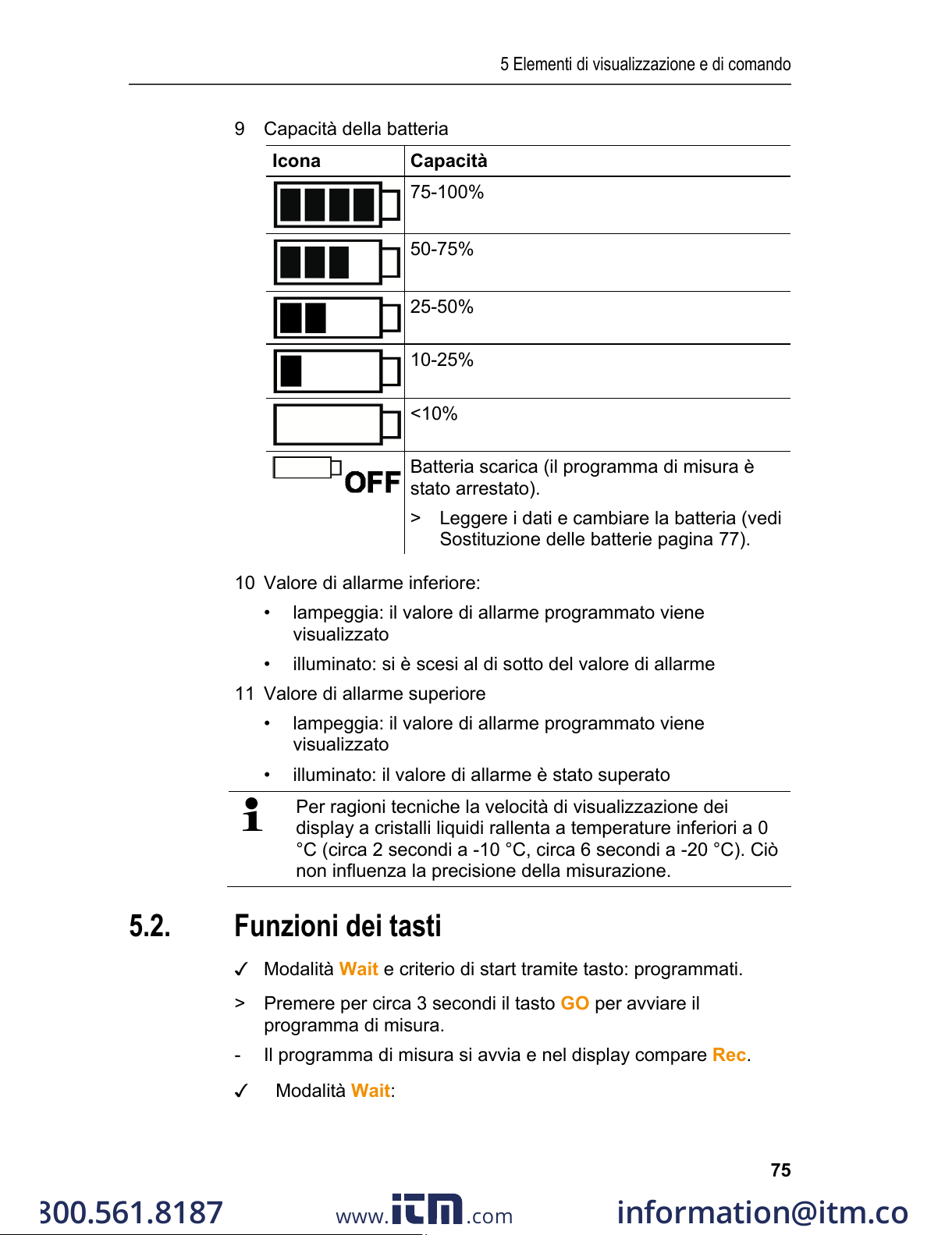

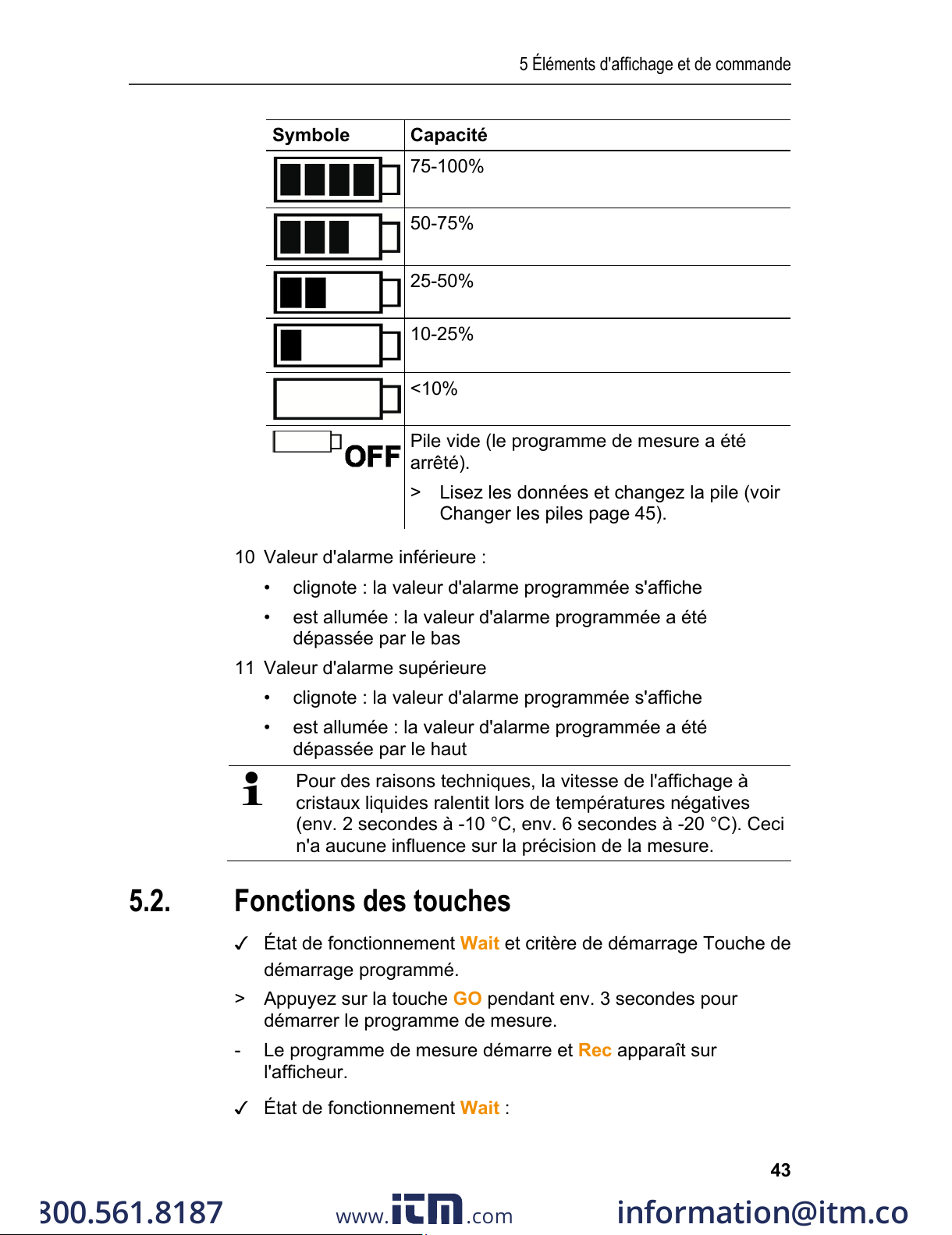

Symbol Kapazität

75-100%

50-75%

25-50%

10-25%

<10%

Batterie leer (Messprogramm wurde
angehalten).

> Daten auslesen und Batterie wechseln

(siehe Batterien wechseln Seite 14 ).

10 unterer Alarmwert:

• blinkt: programmierter Alarmwert wird angezeigt

• leuchtet: programmierter Alarmwert wurde unterschritten

11 oberer Alarmwert

• blinkt: programmierter Alarmwert wird angezeigt

• leuchtet: programmierter Alarmwert wurde überschritten
Technisch bedingt verlangsamt sich die Anzeigege-

schwindigkeit von Flüssigkristallanzeigen bei Temperaturen
unter 0 °C (ca. 2 Sekunden bei -10 °C, ca. 6 Sekunden bei

-20 °C). Dies hat auf die Messgenauigkeit keinen Einfluss.

Pos: 23 /TD/Produktbeschreibung/ Übersicht/testo 174-ne u/Tastenfunktio nen @ 5\mod_1263214477211 _6.doc @ 54471 @ 2 @ 1

5.2. Tastenfunktionen

✓ Betriebszustand Wait und Startkriterium Tastenstart

programmiert.

> Taste GO ca. 3 Sekunden lang drücken, um das Mess-

programm zu starten.

- Das Messprogramm startet und im Display erscheint Rec.

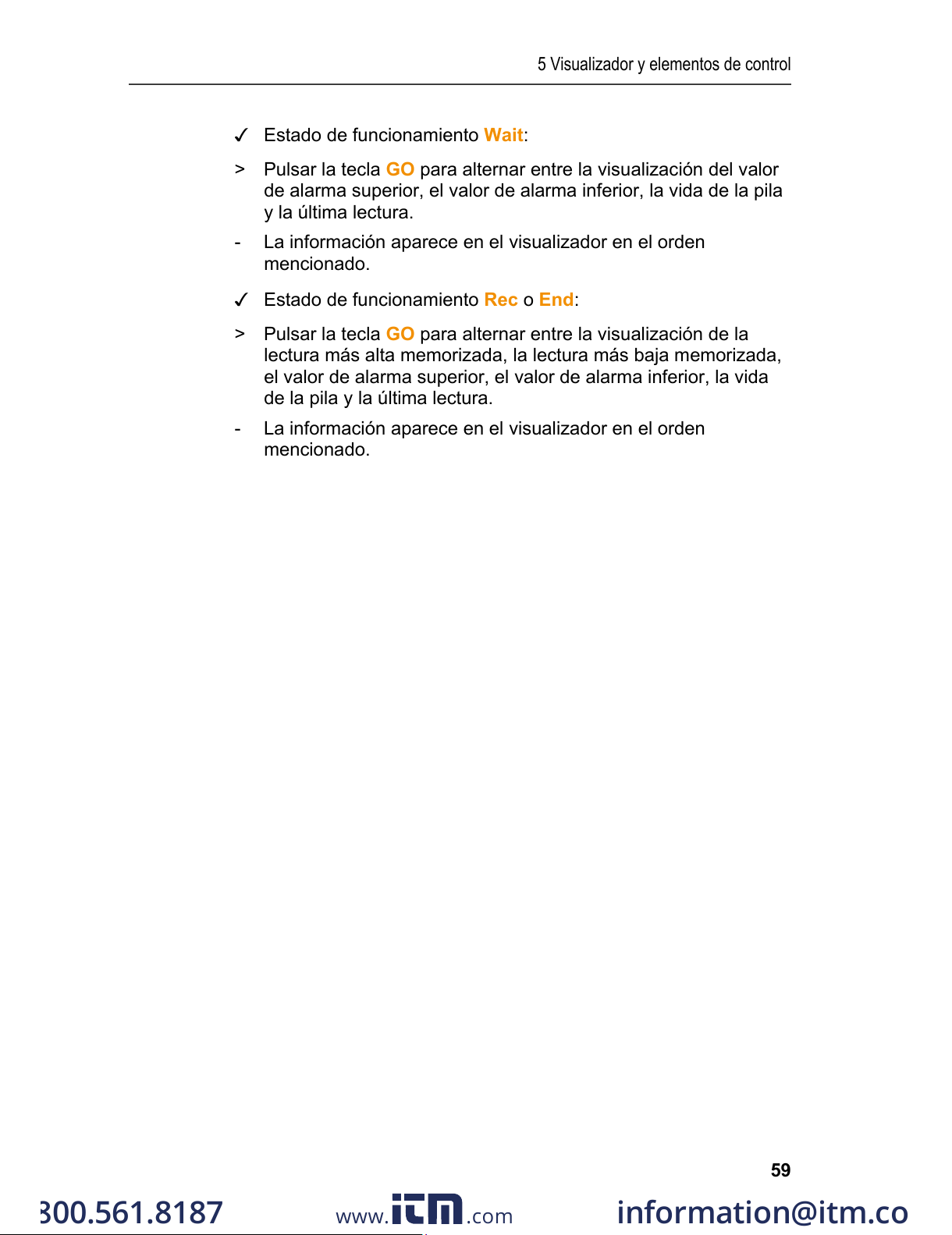

✓ Betriebszustand Wait:

> Taste GO drücken, um zwischen den Anzeigen oberer

Alarmwert, unterer Alarmwert, Batteriestandzeit und letzter
Messwert zu wechseln.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

6 Produkt verwenden

13

- Die Anzeigen erscheinen in der genannten Reihenfolge im
Display.

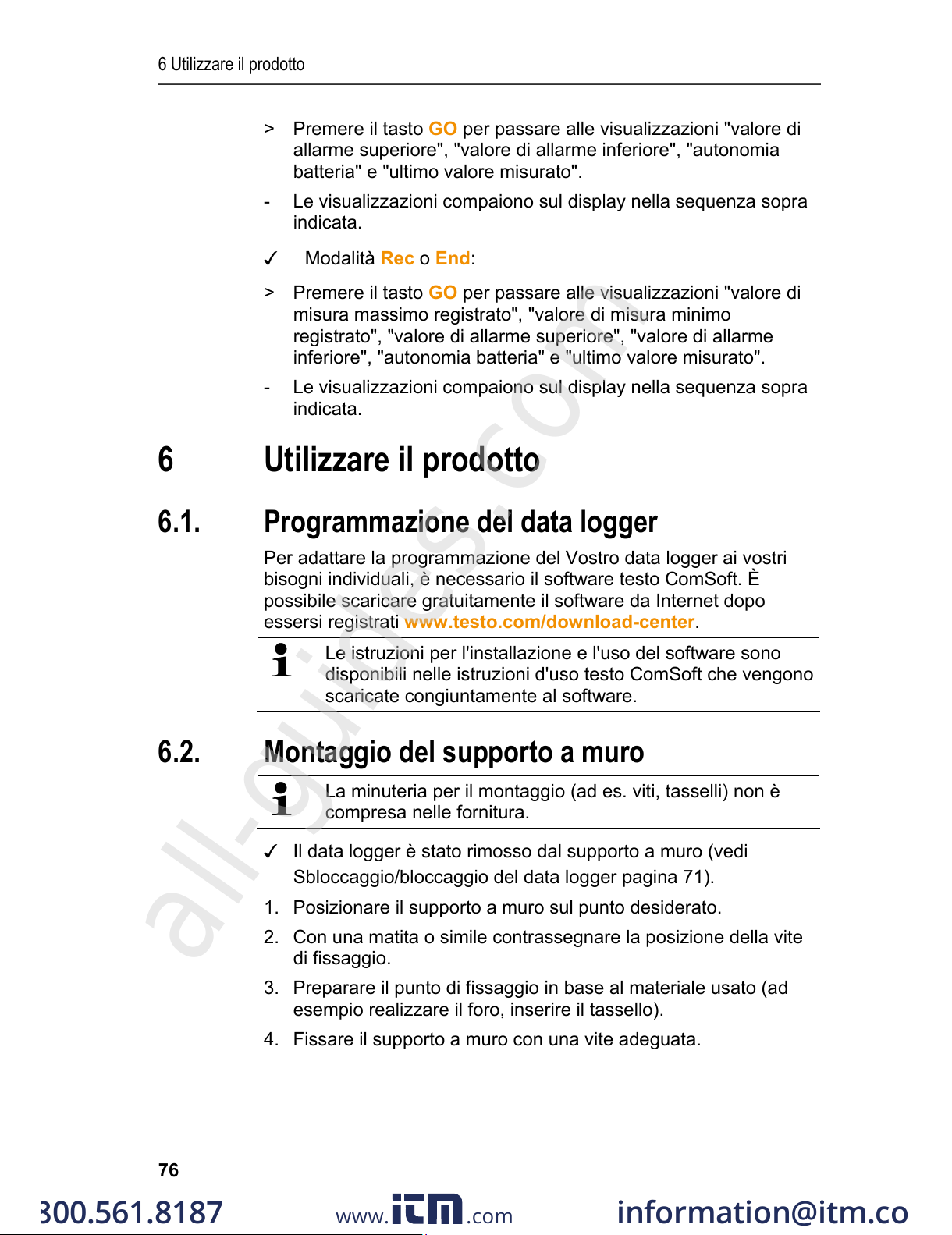

✓ Betriebszustand Rec oder End:

> Taste GO drücken, um zwischen den Anzeigen höchster

gespeicherter Messwert, niedrigster gespeicherter Messwert,
oberer Alarmwert, unterer Alarmwert, Batteriestandzeit und
letzter Messwert zu wechseln.

- Die Anzeigen erscheinen in der genannten Reihenfolge im
Display.

Pos: 24 /TD/Überschriften/6. Produkt verwenden @ 0\mod_11737749 28554_6.doc @ 326 @ 1 @ 1

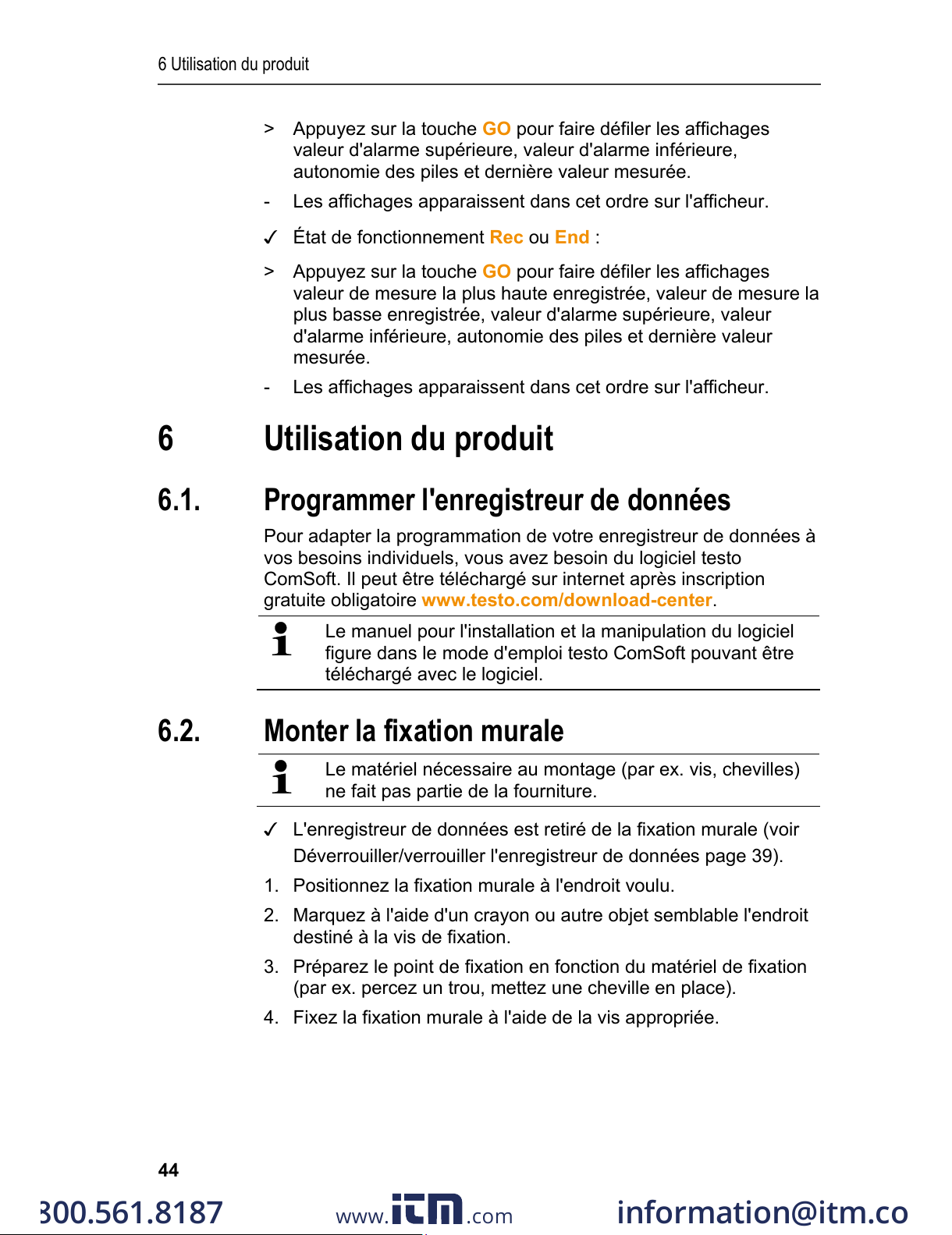

6 Produkt verwenden

Pos: 25 /TD/Produkt verwenden/testo 174-n eu/Hinweis Daten logger programmieren @ 5\ mod_1264769275750_6. doc @ 56852 @ 2 @ 1

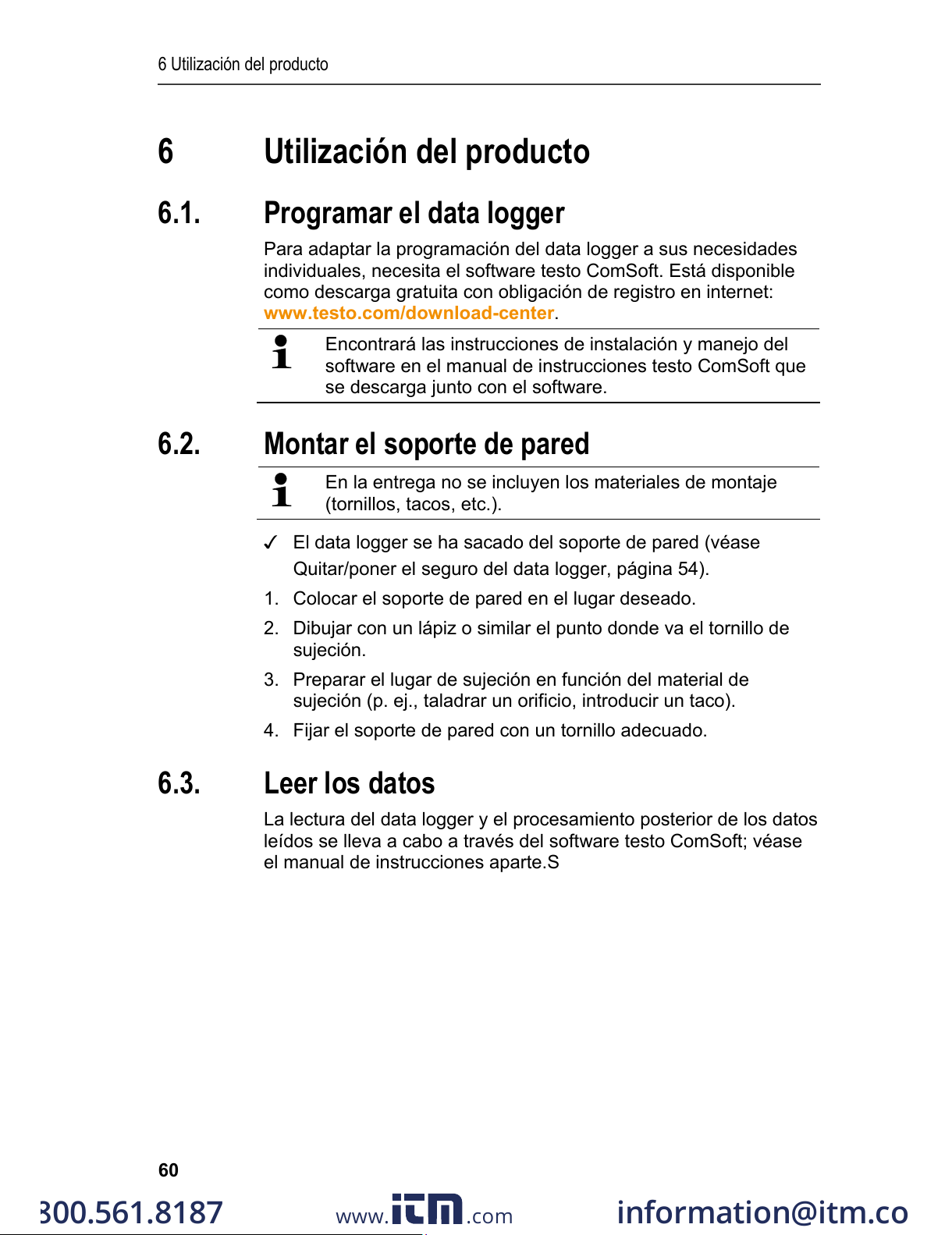

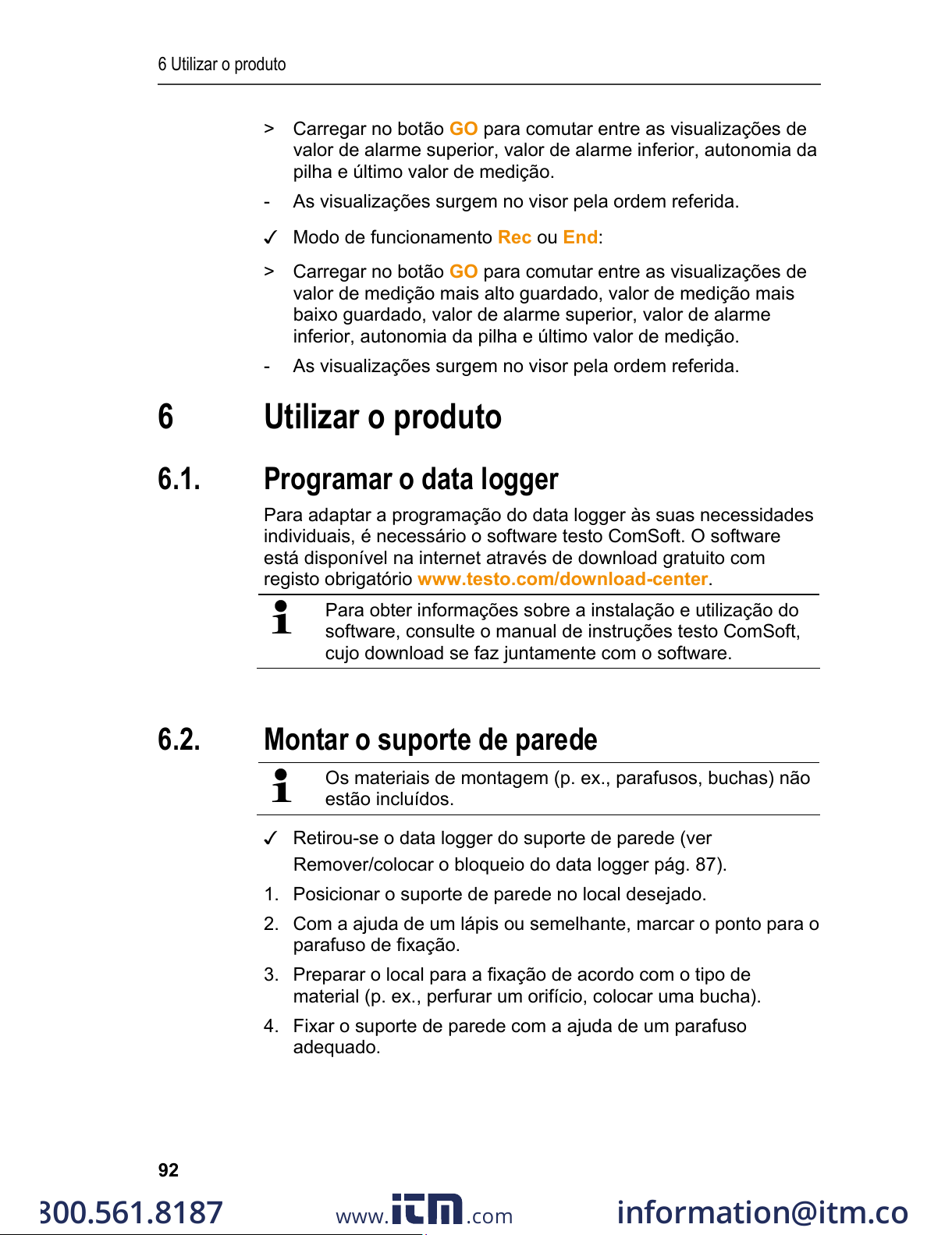

6.1. Datenlogger programmieren

Um die Programmierung Ihres Datenloggers Ihren individuellen
Bedürfnissen anzupassen, benötigen Sie eine Software der testo
ComSoft-Familie.

Die Software testo ComSoft ist als kostenloser registrierungs-
pflichtiger Download im Internet erhältlich

www.testo.com/download-center.

Die Anleitung zur Installation und Bedienung der Software
finden Sie in der Bedienungsanleitung testo ComSoft, die
zusammen mit der Software heruntergeladen wird.

Pos: 26 /TD/Produkt verwenden/testo 174-n eu/Wandhalterung montieren @ 5\mod_126321529 3216_6.doc @ 54503 @ 2 @ 1

6.2. Wandhalterung montieren

Montagematerialien (z. B. Schrauben, Dübel) gehören nicht
zum Lieferumfang.

✓ Datenlogger ist aus Wandhalterung entfernt (siehe Datenlogger

entsichern Seite 8).

1. Wandhalterung an der gewünschten Stelle positionieren.

2. Mit Hilfe eines Stiftes oder Ähnlichem die Stelle für die
Befestigungsschraube anzeichnen.

3. Befestigungsstelle entsprechend des Materials für die
Befestigung vorbereiten (z. B. Loch bohren, Dübel setzen).

4. Wandhalterung mit Hilfe einer passenden Schraube befestigen.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Produkt instand halten

14

Pos: 27 /TD/Produkt verwenden/testo 174-n eu/Daten auslesen @ 5\mo d_1263298027793_6.doc @ 54824 @ 2 @ 1

6.3. Daten auslesen

Das Auslesen des Datenloggers und die Weiterbearbeitung der
ausgelesenen Daten erfolgt über die Software testo ComSoft, siehe
separate Bedienungsanleitung.

Pos: 28 /TD/Überschriften/7. Produkt ins tand halten @ 0\mod_117 3789831362_6.doc @ 395 @ 1 @ 1

7 Produkt instand halten

Pos: 29 /TD/Produkt instand halten/tes to 174-neu/Batteri en wechseln @ 5\mod_12632167 48788_6.doc @ 54566 @ 2 @ 1

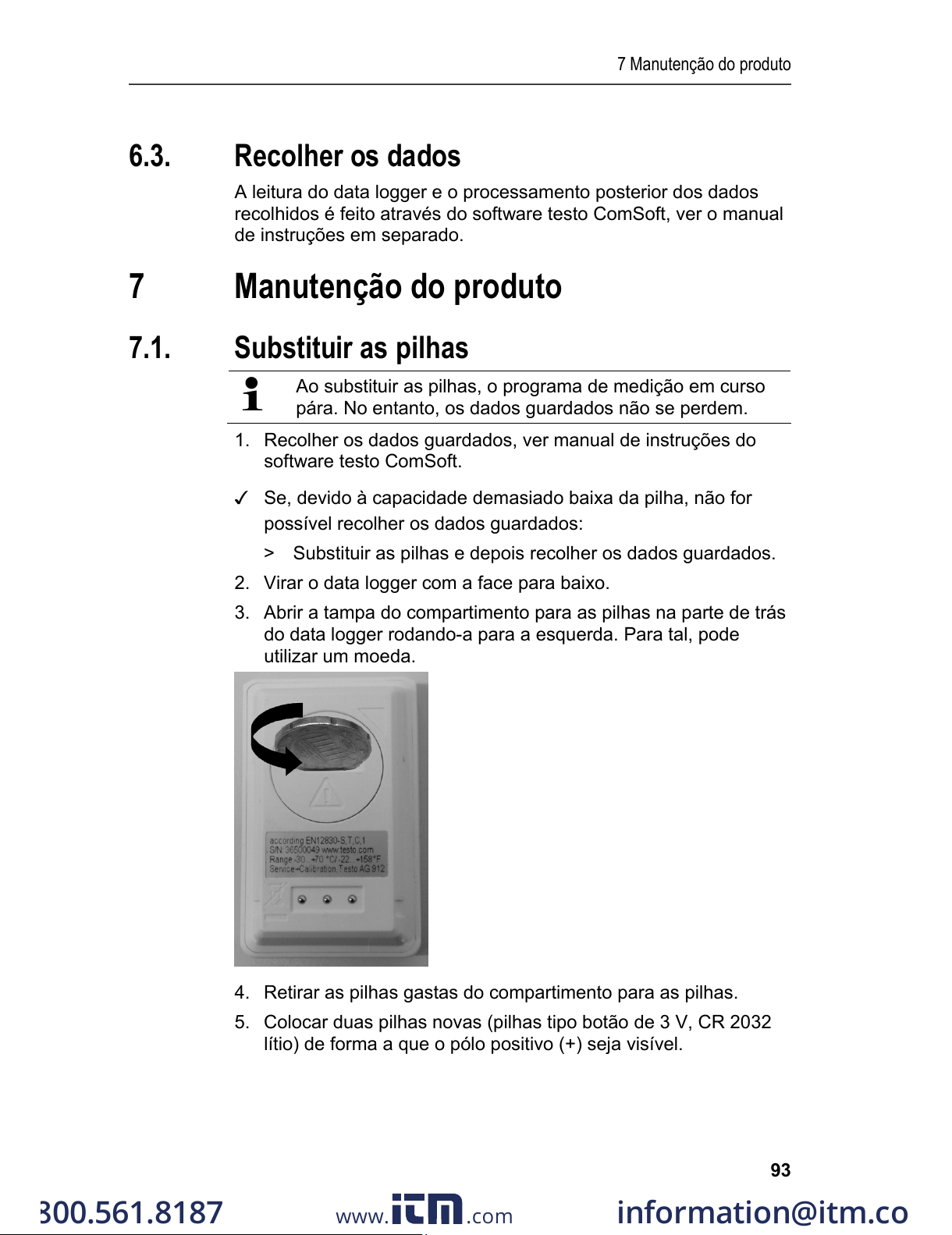

7.1. Batterien wechseln

Durch den Batteriewechsel wird das laufende Mess-
programm gestoppt. Die gespeicherten Daten bleiben aber
erhalten.

1. Gespeicherte Daten auslesen, siehe Bedienungsanleitung

Software testo ComSoft.

✓ Ist auf Grund einer zu geringen Batteriekapazität das Auslesen

der gespeicherten Daten nicht mehr möglich:
> Batterien wechseln und danach die gespeicherten Daten

auslesen.

2. Datenlogger auf die Frontseite legen.

3. Batterieabdeckung auf der Rückseite des Datenloggers durch

eine Linksdrehung öffnen. Verwenden Sie dazu am besten ein
Münzstück.

4. Leere Batterien aus dem Batteriefach entnehmen.

5. Zwei neue Batterien (3 V-Knopfzellen, CR 2032 Lithium) so in

das Gerät einlegen, dass jeweils der + Pol sichtbar ist.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Produkt instand halten

15

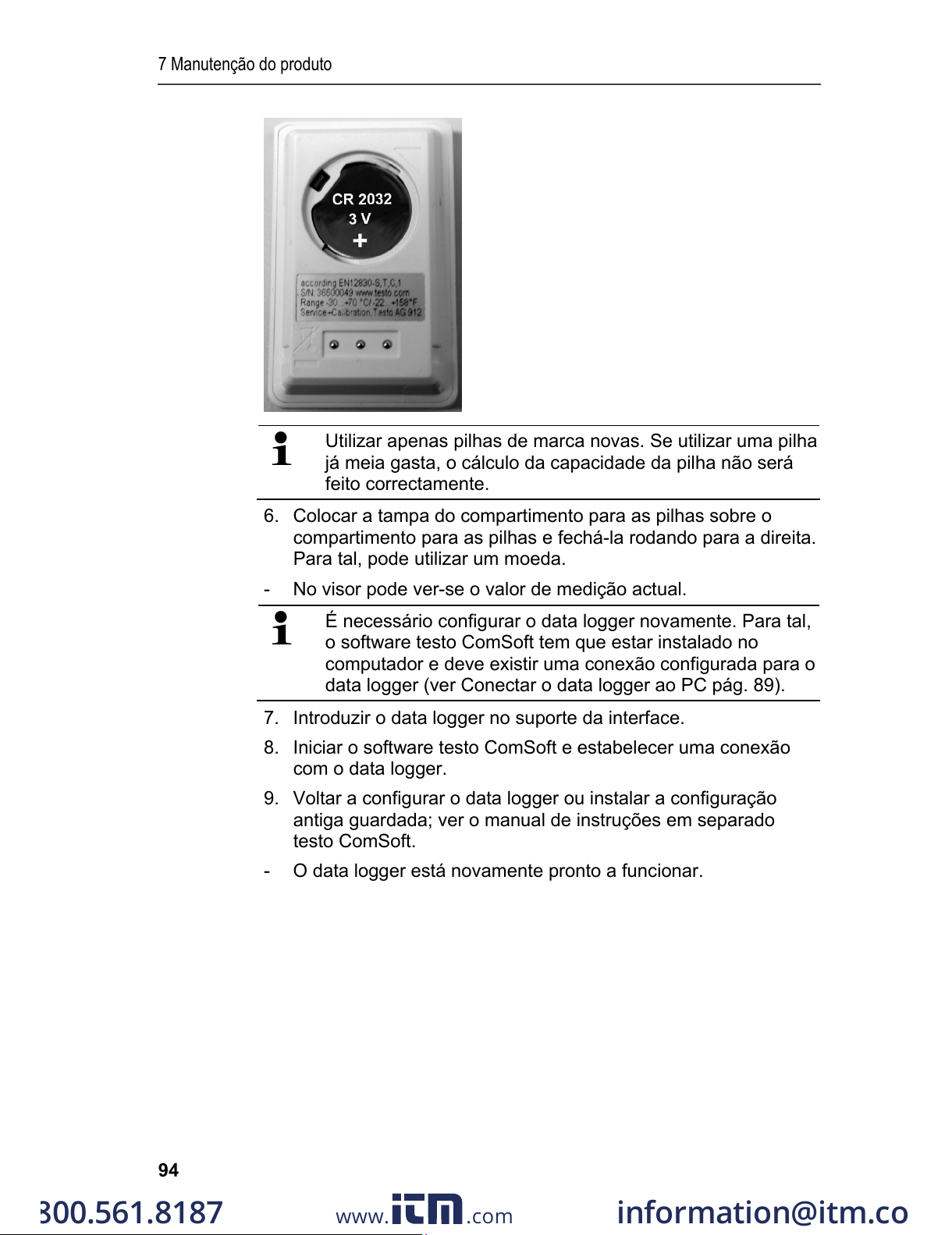

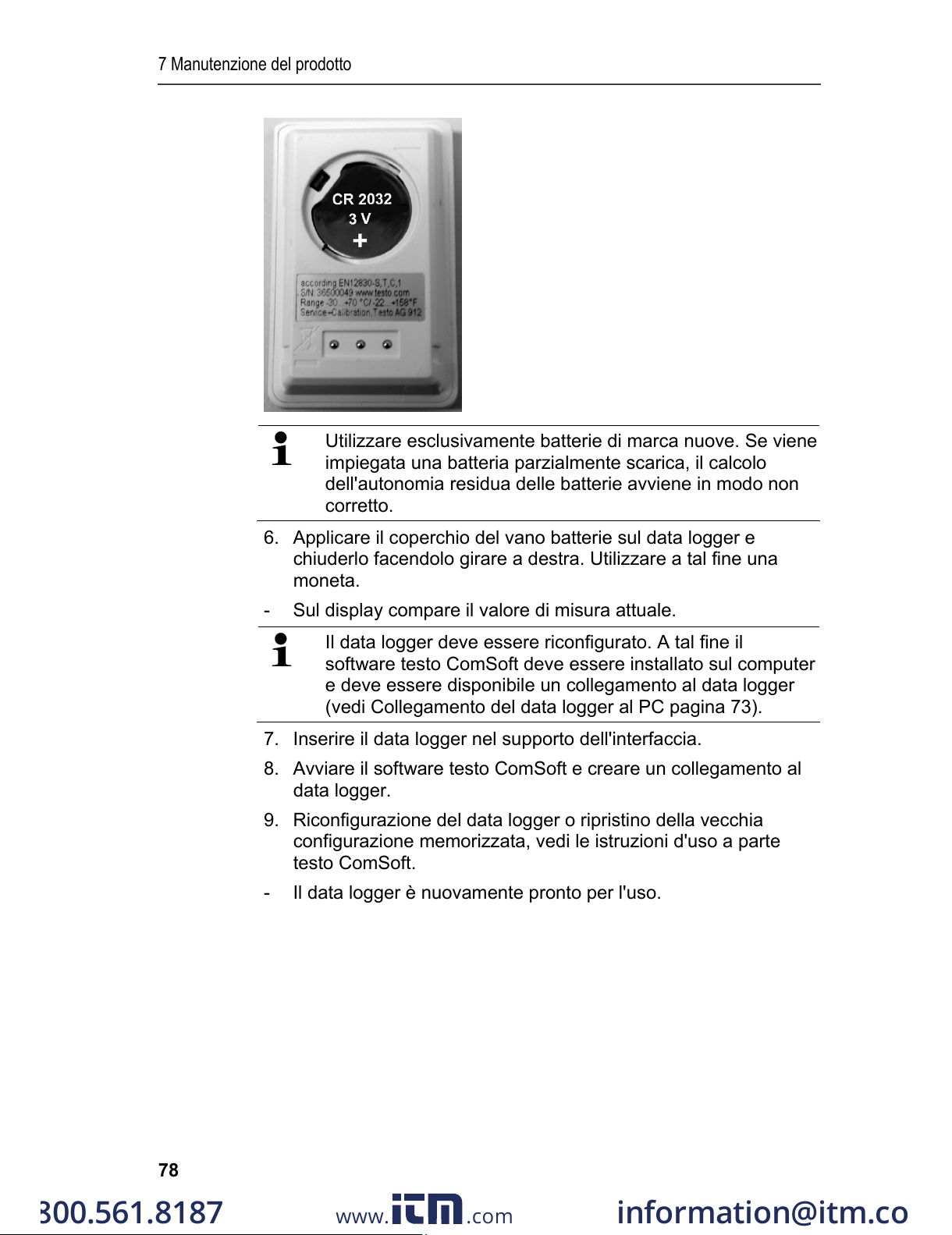

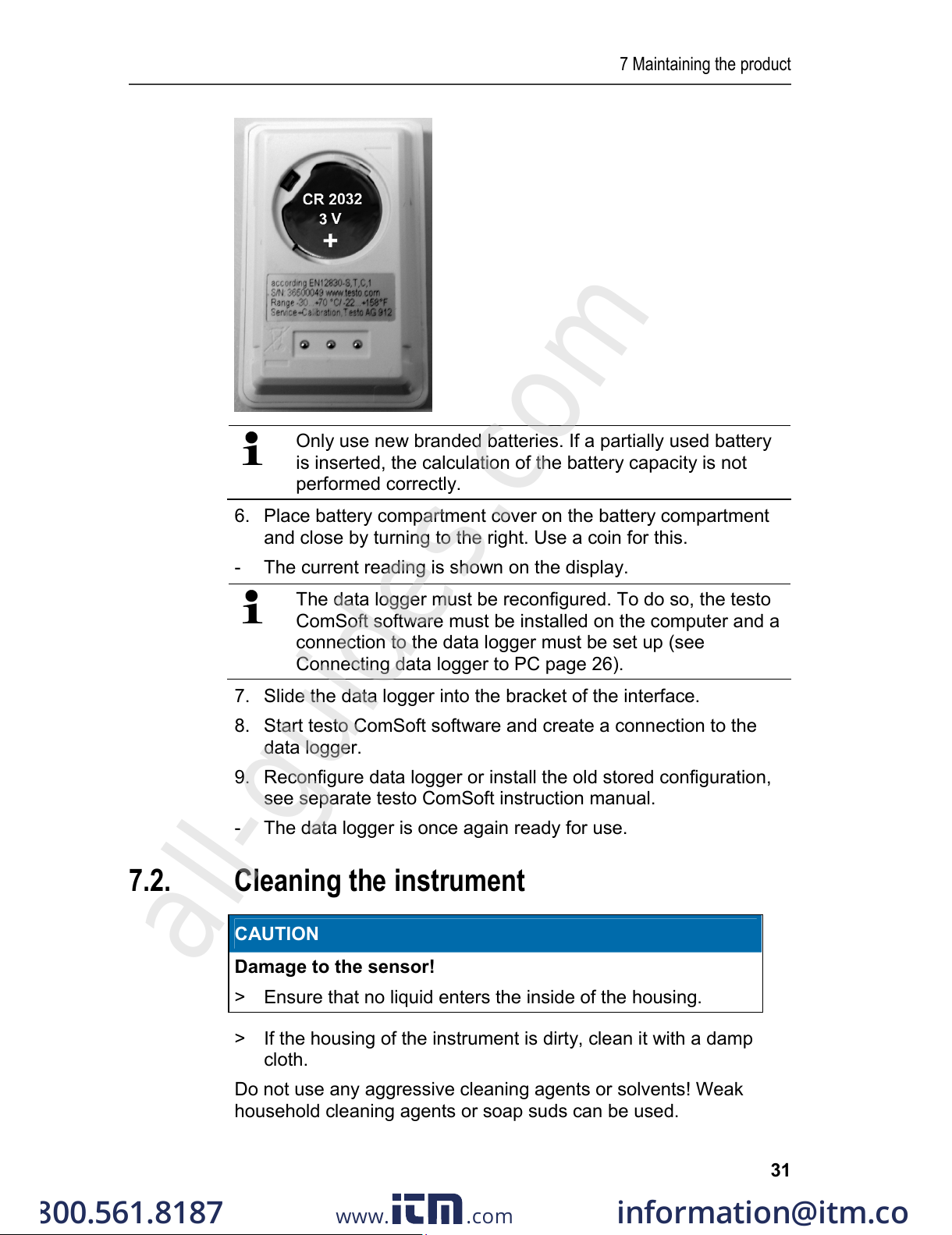

Ausschließlich neue Markenbatterien verwenden. Wird eine
zum Teil verbrauchte Batterie eingesetzt, erfolgt die
Berechnung der Batteriekapazität nicht korrekt.

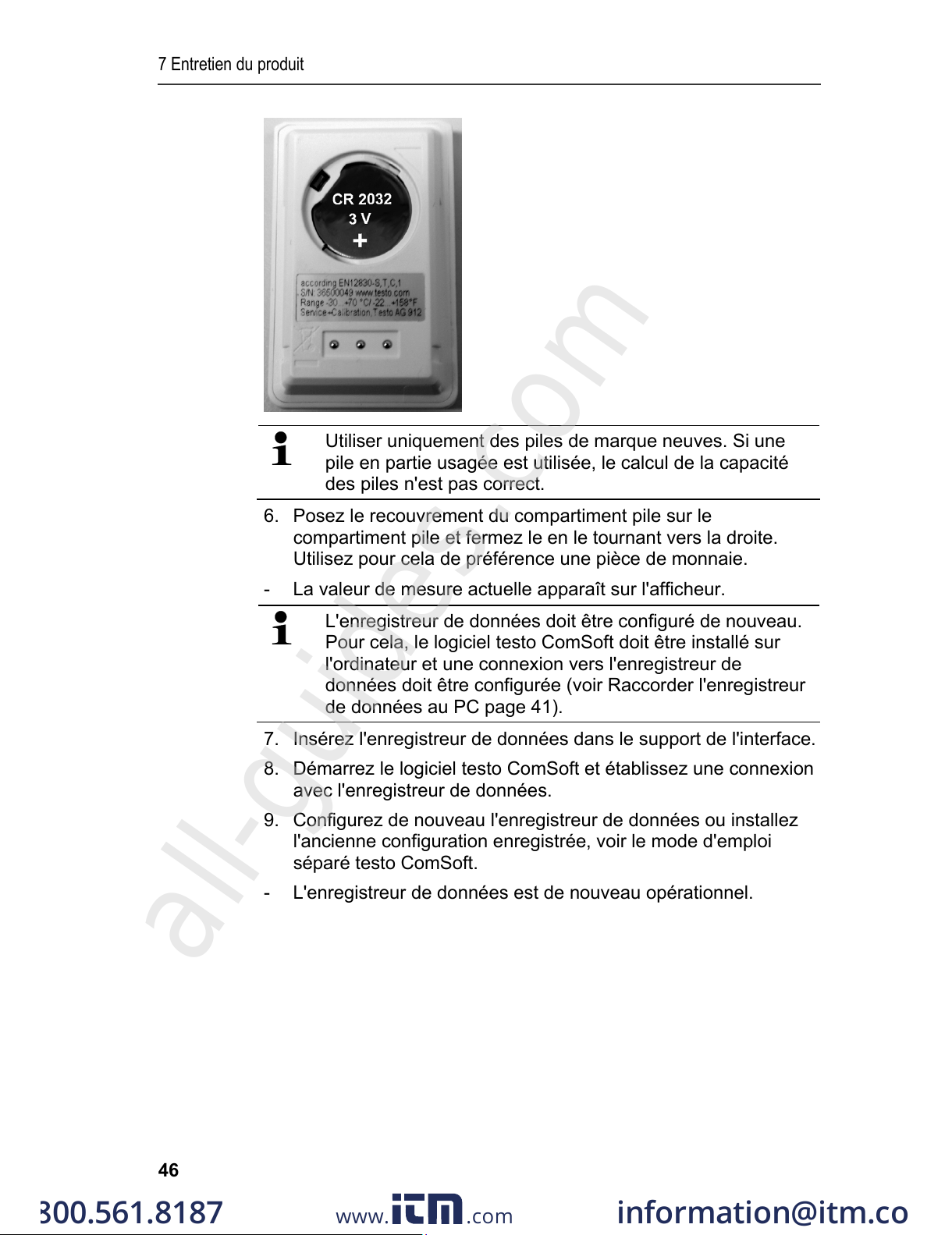

6. Batteriefachabdeckung auf das Batteriefach legen und durch
eine Rechtsdrehung verschließen. Verwenden Sie dazu am
besten ein Münzstück.

- Auf dem Display erscheint der aktuelle Messwert.

Der Datenlogger muss neu konfiguriert werden. Dazu muss
die Software testo ComSoft auf dem Rechner installiert sein
und eine Verbindung zum Datenlogger eingerichtet sein
(siehe Datenlogger an PC anschließen Seite 10).

7. Datenlogger in die Halteschale des Interface schieben.

8. Software testo ComSoft starten und eine Verbindung zum
Datenlogger herstellen.

9. Datenlogger neu konfigurieren bzw. die alte gespeicherte
Konfiguration aufspielen, siehe separate Bedienungsanleitung
testo ComSoft.

- Der Datenlogger ist wieder einsatzbereit.

Pos: 30 /TD/Produkt instand halten/tes to 174-neu/Gerät reini gen @ 5\mod_126761472244 7_6.doc @ 59662 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Produkt instand halten

16

7.2. Gerät reinigen

ACHTUNG

Beschädigung des Sensors!

> Achten Sie darauf, dass bei der Reinigung keine Flüssigkeit

in das Innere des Gehäuses gelangt.

> Reinigen Sie das Gehäuse des Geräts bei Verschmutzung mit

einem feuchten Tuch.

Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel!
Schwache Haushaltsreiniger oder Seifenlaugen können verwendet
werden.

Pos: 31 /TD/Überschriften/8. Tipps und Hilfe @ 0\mod_1173789887985 _6.doc @ 404 @ 1 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

8 Tipps und Hilfe

17

8 Tipps und Hilfe

Pos: 32 /TD/Überschriften/8.1 Fragen und An tworten @ 0\mod_117740 2017078_6.doc @ 1091 @ 2 @ 1

8.1. Fragen und Antworten

Pos: 33 /TD/Tipps und Hilfe/Fragen und Antwor ten/testo 174-neu @ 5\ mod_1263220827298_6. doc @ 54691 @ @ 1

Frage Mögliche Ursachen / Lösung

- - - -

leuchtet im Display *

Der Sensor des Datenloggers ist
defekt.

> Kontaktieren Sie Ihren Händler

oder den Testo-Kundendienst.

* Diese Anzeige erscheint auch im Display, wenn ein neues
Messprogramm vom PC auf den Datenlogger übertragen wird. Sie
erlischt nach ca. 8 Sekunden wieder. In diesem Fall handelt es sich
um keinen Fehler!

Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler
oder den Testo-Kundendienst. Kontaktdaten finden Sie auf der
Rückseite dieses Dokuments oder im Internet unter
www.testo.com/service-contact.

Pos: 34 /TD/Überschriften/8.2 Zubehör und Ersatzteile @ 0\mod_11 77402058734_6.doc @ 1100 @ 2 @ 1

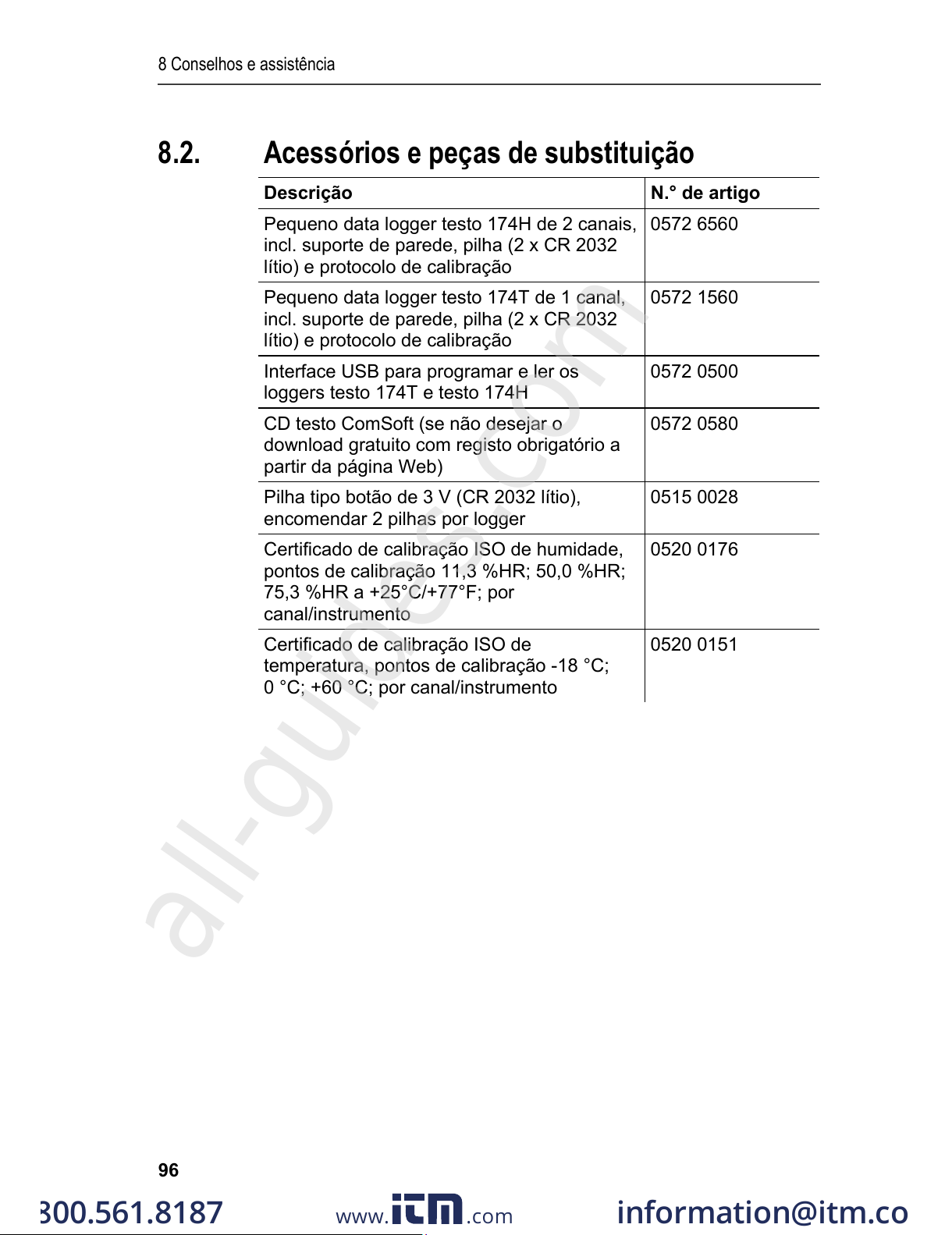

8.2. Zubehör und Ersatzteile

Pos: 35 /TD/Tipps und Hilfe/Zubehör und Ersat zteile/testo 174- neu @ 5\mod_1263217721810_ 6.doc @ 54597 @ @ 1

Beschreibung Artikel-Nr.

Mini-Datenlogger testo 174H, 2-Kanal, inkl.
Wandhalterung, Batterie (2 x CR 2032 Lithium) und
Kalibrierprotokoll

0572 6560

Mini-Datenlogger testo 174T, 1-Kanal, inkl.
Wandhalterung, Batterie (2 x CR 2032 Lithium) und
Kalibrierprotokoll

0572 1560

USB-Interface zum Programmieren und Auslesen
der Logger testo 174T und testo 174H

0572 0500

CD testo ComSoft (falls kostenloser,
registrierungspflichtiger Download von Website nicht
gewünscht)

0572 0580

Batterie 3 V-Knopfzelle (CR 2032 Lithium), bitte 2
Batterien pro Logger bestellen

0515 0028

ISO-Kalibrierzertifikat Feuchte, Kalibrierpunkte 11,3
%rF; 50,0 %rF; 75,3 %rF bei +25°C/+77°F; je
Kanal/Gerät

0520 0176

ISO-Kalibrierzertifikat Temperatur, Kalibrierpunkte -
18°C; 0°C;+60°C; je Kanal/Gerät

0520 0151

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

8 Tipps und Hilfe

18

=== Ende der Liste für Textmarke Inhalt ===

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

1 Contents

19

1 Contents

1 Contents .................................................................................................19

2 Safety and the environment..................................................................20

2.1. About this document......................................................................20

2.2. Ensure safety.................................................................................21

2.3. Protecting the environment............................................................21

3 Specifications ........................................................................................22

3.1. Use ................................................................................................22

3.2. Technical data ...............................................................................22

4 First steps ..............................................................................................24

4.1. Releasing/securing data logger .....................................................24

4.2. Inserting batteries ..........................................................................25

4.3. Connecting data logger to PC........................................................26

5 Display and control elements...............................................................27

5.1. Display...........................................................................................27

5.2. Key functions.................................................................................28

6 Using the product..................................................................................29

6.1. Programming data logger ..............................................................29

6.2. Mounting wall bracket....................................................................29

6.3. Reading out data ...........................................................................29

7 Maintaining the product........................................................................30

7.1. Changing the batteries ..................................................................30

7.2. Cleaning the instrument.................................................................31

8 Tips and assistance...............................................................................32

8.1. Questions and answers .................................................................32

8.2. Accessories and spare parts .........................................................32

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

2 Safety and the environment

20

Pos: 2 /TD/Überschriften/2. Sic herheit und Umwelt @ 0\mod_11737747 19351_79.doc @ 292 @ 1 @ 1

2 Safety and the environment

Pos: 3 /TD/Überschriften/2.1 Zu diese m Dokument @ 0\mod_117377525 2351_79.doc @ 346 @ 2 @ 1

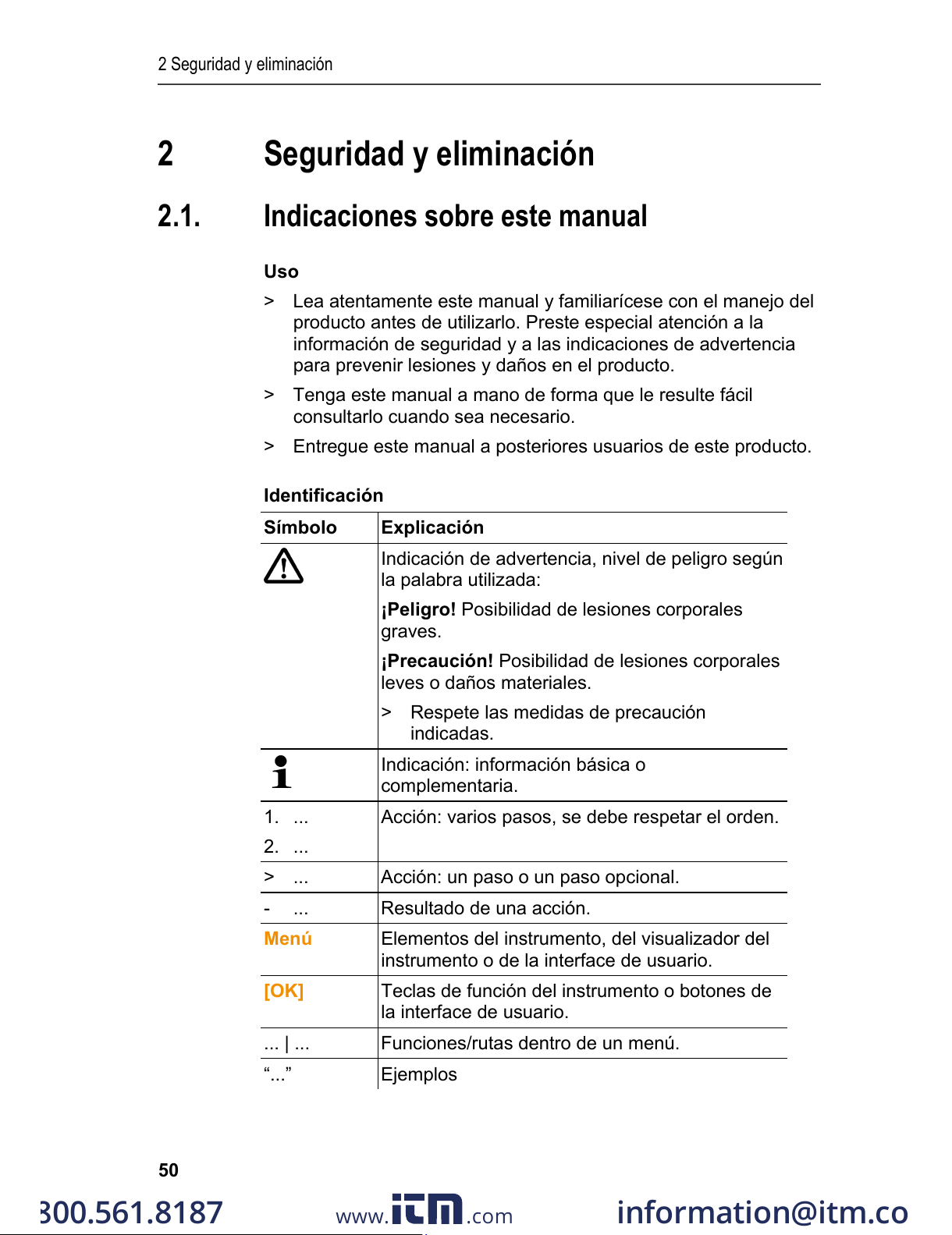

2.1. About this document

Pos: 4 /TD/Sicherheit und Umwelt/Zu diese m Dokument/VerwendungV erwendung (Standard) @ 0\mod_1173775068554_79. doc @ 337 @ 5 @ 1

Use

> Please read this documentation through carefully and

familiarize yourself with the product before putting it to use. Pay
particular attention to the safety instructions and warning advice
in order to prevent injuries and damage to the products.

> Keep this document to hand so that you can refer to it when

necessary.

> Hand this documentation on to any subsequent users of the

product.

Pos: 5 /TD/Sicherheit und Umwelt/Zu diese m Dokument/Symbole und Sc hreibkonventionenSy mbole und Schreibkon v. [Standard_groß] @ 0\ mod_1174982140622_79. doc @ 515 @ 5 @ 1

Symbols and writing standards
Representation Explanation

Warning advice, risk level according to the
signal word:

Warning! Serious physical injury may occur.
Caution! Slight physical injury or damage to

the equipment may occur.
> Implement the specified precautionary

measures.

Note: Basic or further information.

1. ...

2. ...

Action: more steps, the sequence must be
followed.

> ... Action: a step or an optional step.

- ... Result of an action.

Menu Elements of the instrument, the instrument

display or the program interface.

[OK] Control keys of the instrument or buttons of

the program interface.
... | ... Functions/paths within a menu.
“...” Example entries

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

2 Safety and the environment

21

Pos: 6 /TD/Überschriften/2.2 Sic herheit gewährleisten @ 0\mod_ 1173780783960_79. doc @ 366 @ 2 @ 1

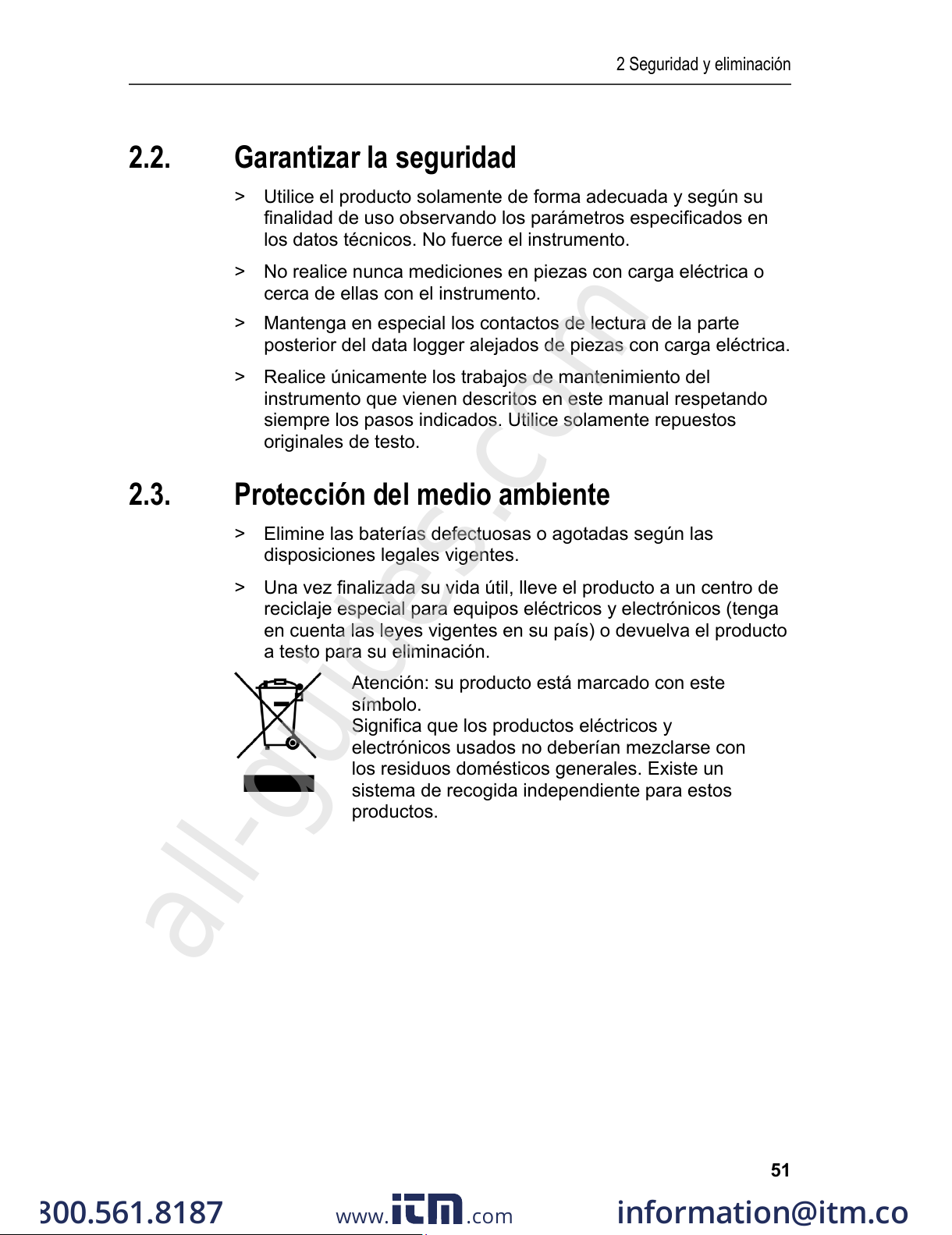

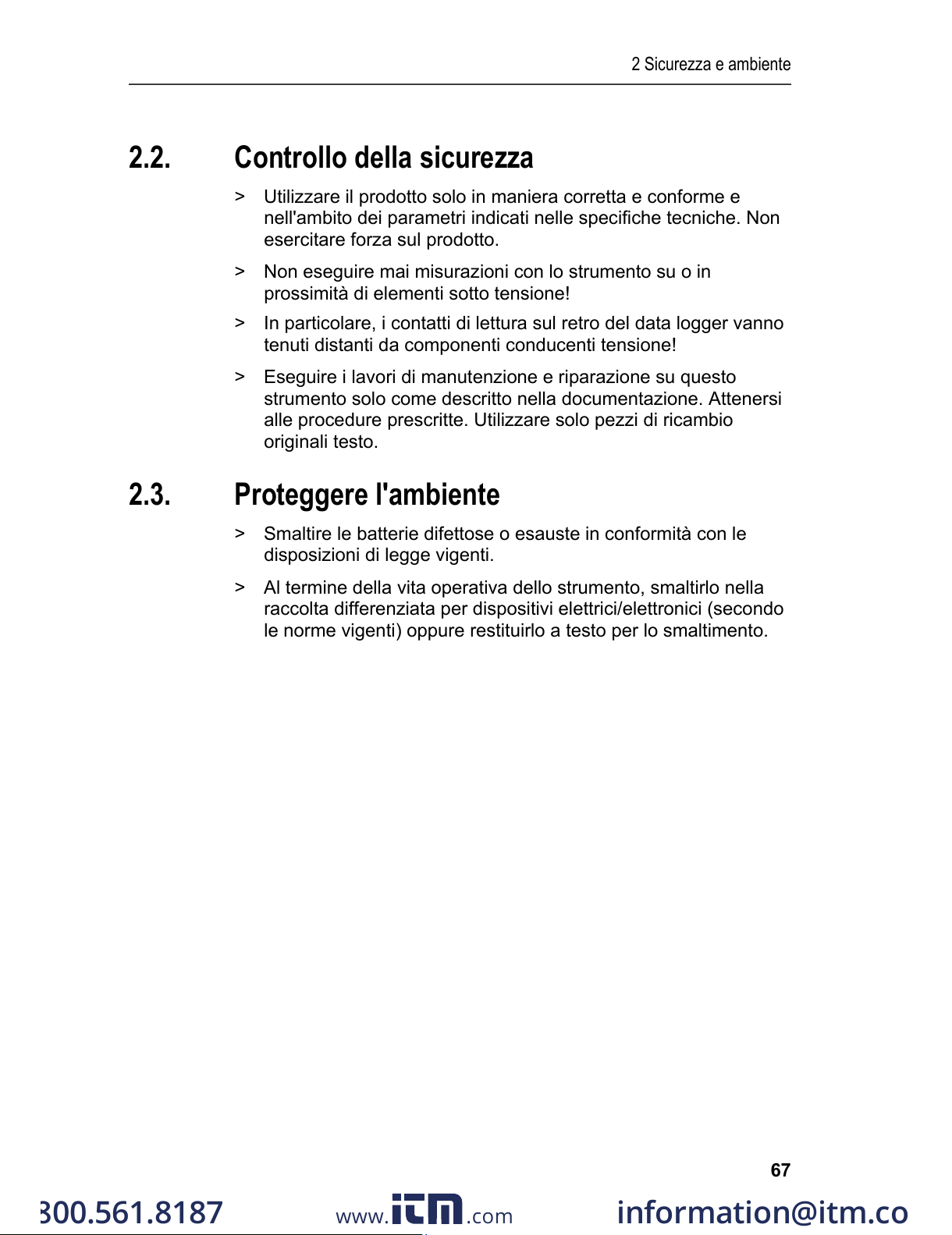

2.2. Ensure safety

Pos: 7 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/Pr odukt bestimmungsg emäß verwenden @ 0\mod_11737 81261848_79.doc @ 386 @ @ 1

> Only operate the product properly, for its intended purpose and

within the parameters specified in the technical data. Do not
use any force.

Pos: 8 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ testo 174-175/spannun gsführende Teile 174 @ 5\ mod_1263289587021_79. doc @ 54795 @ @ 1

> Never use the instrument to measure on or near live parts.
> Keep the read-out contacts on the rear of the data logger in

particular away from live parts!

Pos: 9 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ Nur beschriebene War tungsarbeiten durchf ühren @ 0\mod_1175692705195 _79.doc @ 601 @ @ 1

> Carry out only the maintenance and repair work on this

instrument that is described in the documentation. Follow the
prescribed steps exactly. Use only original spare parts from
Testo.

Pos: 10 /TD/Überschriften/2.3 Umwelt sc hützen @ 0\mod_117378084 3645_79.doc @ 375 @ 2 @ 1

2.3. Protecting the environment

Pos: 11.1 /TD/Sicherheit und Umwelt/Um welt schützen/Akkus/ Batterien entsorgen @ 0\ mod_1175693637007_79. doc @ 619 @ @ 1

> Dispose of faulty rechargeable batteries/spent batteries in

accordance with the valid legal specifications.

Pos: 11.2 /TD/Sicherheit und Umwelt/Um welt schützen/Produk t entsorgen @ 0\mod_1173780 307072_79.doc @ 357 @ @ 1

> At the end of its useful life, send the product to the separate

collection for electric and electronic devices (observe local
regulations) or return the product to Testo for disposal.

Pos: 12 /TD/Überschriften/3. Leistu ngsbeschreibung @ 0\mod_1 173774791554_79.d oc @ 301 @ 1 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

3 Specifications

22

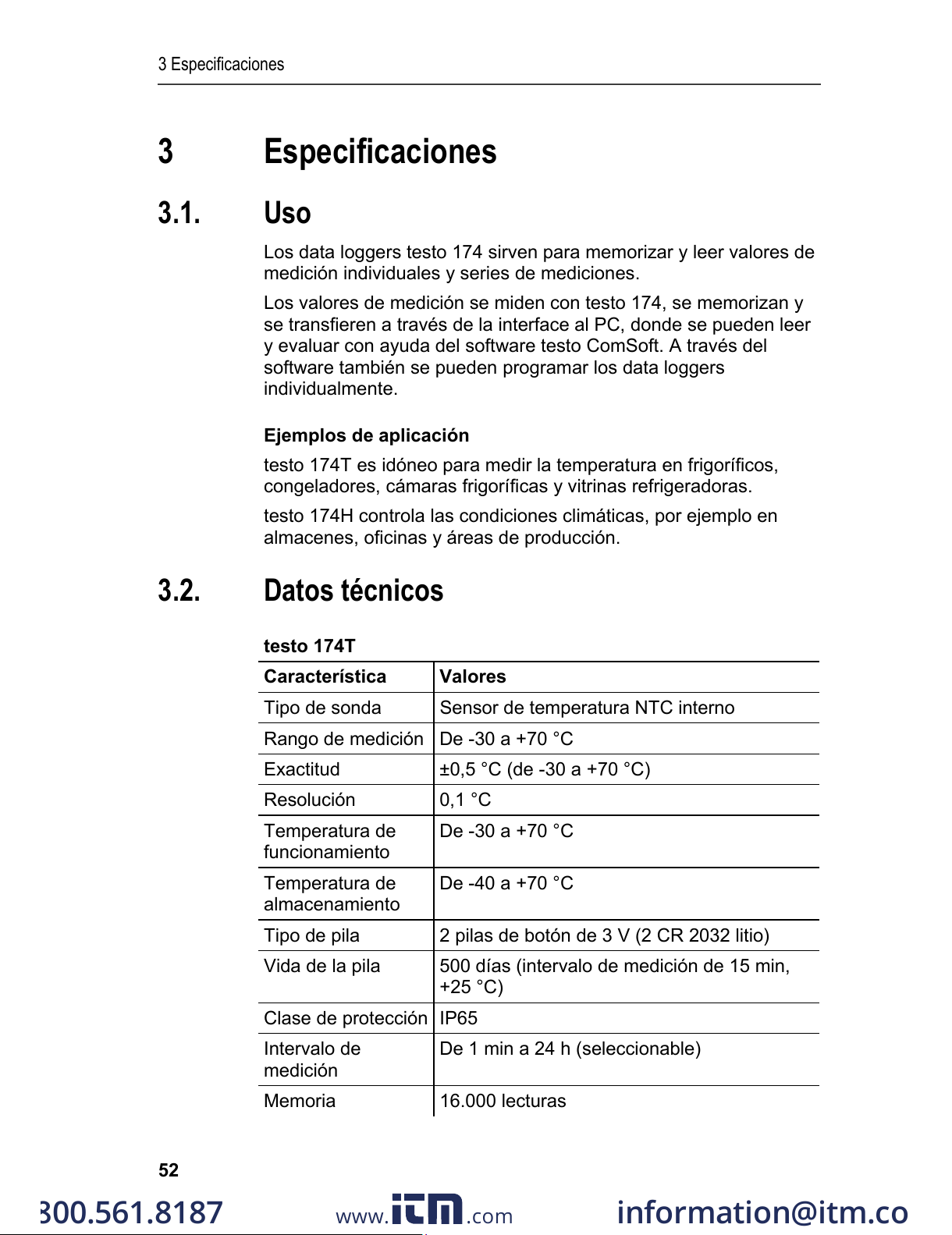

3 Specifications

Pos: 13 /TD/Überschriften/3.1 Verwendun g @ 0\mod_1176211016437_ 79.doc @ 695 @ 2 @ 1

3.1. Use

Pos: 14 /TD/Leistungsbeschreibung/Ver wendung/testo 174-n eu @ 5\mod_1263286512 268_79.doc @ 54763 @ 5 @ 1

The testo 174 data loggers are used for storing and reading out
individual readings and series of measurements.

Readings are measured and stored with the testo 174 and
transmitted to the PC via the interface, where they can be read out
and evaluated using the testo ComSoft software. The data logger
can also be programmed individually via the software.

Examples of applications

testo 174T is ideally suited for temperature measurement in in
refrigerators, freezers, cold rooms and cold shelves.

testo 174H monitors the climatic conditions, e.g. in warehouses,
offices and in the manufacturing sector.

Pos: 15 /TD/Überschriften/3.2 Techni sche Daten @ 0\mod_11762110 88437_79.doc @ 704 @ 2 @ 1

3.2. Technical data

Pos: 16 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-T @ 5\mod_1263220133 966_79.doc @ 54661 @ 5 @ 1

testo 174T
Characteristic Values

Probe type Internal NTC temperature sensor
Measuring range -30 to +70 °C
Accuracy ± 0.5 °C (-30 to +70 °C)
Resolution 0.1 °C
Operating

temperature

-30 to +70 °C

Storage
temperature

-40 to +70 °C

Battery type 2 x 3 V button cell (2 x CR 2032 lithium)
Life 500 days (15 min measuring cycle, +25 °C)
Protection class IP65
Meas. cycle 1 min - 24 h (can be selected)
Memory 16,000 readings

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Specifications

23

Characteristic Values

Software can be used with Windows XP, Vista, Win7
Standards

2004/108/EC, complies with the directives in

accordance with the standard EN 12830

3

Warranty

24 months, warranty conditions: see website

www.testo.com/warranty

Pos: 17 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-H @ 5\mod_1263219406 290_79.doc @ 54630 @ 5 @ 1

testo 174H
Characteristic Values

Probe type

NTC temperature sensor and internal

capacitive humidity sensor

Measuring range

0 to 100 % RH (not for condensing

atmosphere4), -20 to +70 °C

Humidity accuracy ± 3 % RH (2 % RH to 98 % RH) at +25 °C

± 0.03 % RH/K ± 1 digit

Temperature
accuracy

± 0.5 °C (-20 to +70 °C)

Resolution 0.1 % RH, 0.1 °C
Operating

temperature

-20 to +70 °C

Storage
temperature

-40 to +70 °C

Battery type 2 x 3 V button cell (2 x CR 2032 lithium)
Life 1 year (15 min measuring cycle, +25 °C)
Protection class IP20
Meas. cycle 1 min - 24 h (can be selected)
Memory 2 x 8000 readings
Software can be used with Windows XP, Vista, Win7

3

Please note that with this instrument in accordance with EN 12830 a regular
inspection and calibration as per EN 13486 must be performed
(recommendation: annually). Contact us for more information.

4

For continous applications in high humidity (> 80% RH at ≤ 30°C for > 12 h, >
60% RH at > 30°C for > 12 h), please contact us via www.testo.com/service-
contact.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 First steps

24

Characteristic Values

Warranty 24 months, warranty conditions: see website

www.testo.com/warranty

EC Directive 2004/108/EC

Pos: 18 /TD/Überschriften/5. Erste Sc hritte @ 0\mod_1173774895 039_79.doc @ 319 @ 1 @ 1

4 First steps

Pos: 19 /TD/Erste Schritte/testo 174-neu/ Datenlogger entsi chern/sicher n @ 5\mod_1263215698078_79. doc @ 54536 @ 255 @ 1

4.1. Releasing/securing data logger

The data logger is delivered secured.

Releasing data logger

1. Push both locks on the bottom of the wall bracket outwards.

2. Slide data logger out of the wall bracket.

Securing data logger

1. Slide data logger into the wall bracket.

2. Push both locks on the bottom of the wall bracket inwards.

Pos: 20 /TD/Erste Schritte/testo 174-neu/ Batterien einle gen @ 5\mod_1263201343068 _79.doc @ 54186 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 First steps

25

4.2. Inserting batteries

1. Place the data logger on its front.

2 Open battery compartment cover on the rear of the data logger

by turning to the left and remove it.

Use a coin for this.

3. Insert supplied batteries (3 V button cell, CR 2032 lithium) so
that the + pole is always visible.

4. Place battery compartment cover on the data logger and close
by turning to the right.

Use a coin for this.

- The current temperature is shown on the display screen.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 First steps

26

Pos: 21 /TD/Erste Schritte/testo 174-neu/ Datenlogger an PC ansc hließen Hardware @ 5\mod_12 63211400814_79.doc @ 54217 @ 2 @ 1

4.3. Connecting data logger to PC

1. Install testo ComSoft software.
The software is available in the Internet as a free download

requiring registration: www.testo.com/download-center.

The instructions for the installation and operation of the
software can be found in the testo ComSoft instruction
manual that is downloaded together with the software.

The software can be ordered on CD (article no. 0572 0580)
if the download from the Internet is not desired.

2. Connect the connecting cable of the interface to a free USB

interface on the PC.

3. Slide the data logger into the bracket of the interface.

4. Configure data logger, see separate testo ComSoft instruction

manual.

Pos: 22 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Anzeige- und Bediene lemente, Display @ 5\ mod_1263213777144_79. doc @ 54412 @ 12 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

5 Display and control elements

27

5 Display and control elements

5.1. Display

Depending on the operating status, various information may
be shown in the display. A detailed depiction of the
information that can be called up can be found in the quick
instruction manual that is included with every data logger.

1 Measurement program running
2 Measurement program over
3 Wait for start of measurement program
4 Highest saved reading
5 Lowest saved reading
6 Reading
7 Units
8 Start criterion Date/time programmed
9 Battery capacity

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

5 Display and control elements

28

Icon Capacity

75-100%

50-75%

25-50%

10-25%

<10%

Battery empty (measurement program was
stopped).

> Read out data and change battery (see

Changing the batteries page 30).

10 Lower alarm value:

• Flashes: programmed alarm value is shown

• Lights up: programmed alarm value was undershot

11 Upper alarm value

• Flashes: programmed alarm value is shown

• Lights up: programmed alarm value was exceeded
The display speed of liquid crystal displays slows down at

temperatures below 0 °C (approx. 2 seconds at -10 °C,
approx. 6 seconds at -20 °C) for technical reasons. This
does not influence the measuring accuracy.

Pos: 23 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Tastenfunktionen @ 5\mod_1263214477211 _79.doc @ 54473 @ 2 @ 1

5.2. Key functions

✓ Operating status Wait and start criterion Button start

programmed.

> Press and hold GO button approx. 3 seconds to start the

measurement program.

- The measurement program starts and Rec appears in the

display.

✓ Operating status Wait:

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

6 Using the product

29

> Press GO button in order to change between displays of the

upper alarm value, lower alarm value, battery life and last
reading.

- These are shown in the specified sequence in the display.

✓ Operating status Rec or End:

> Press GO button in order to change between displays of the

highest saved reading, lowest saved reading, upper alarm
value, lower alarm value, battery life and last reading.

- These are shown in the specified sequence in the display.

Pos: 24 /TD/Überschriften/6. Produkt verwenden @ 0\mod_11737749 28554_79.doc @ 328 @ 1 @ 1

6 Using the product

Pos: 25 /TD/Produkt verwenden/testo 174-n eu/Hinweis Daten logger programmieren @ 5\ mod_1264769275750_79. doc @ 56853 @ 2 @ 1

6.1. Programming data logger

In order to adapt the programming of your data logger to your
individual requirements, you require the testo ComSoft software. It
is available in the Internet as a free download requiring registration

www.testo.com/download-center.

The instructions for the installation and operation of the
software can be found in the testo ComSoft instruction
manual that is downloaded together with the software.

Pos: 26 /TD/Produkt verwenden/testo 174-n eu/Wandhalterung montieren @ 5\mod_126321529 3216_79.doc @ 54505 @ 2 @ 1

6.2. Mounting wall bracket

Mounting materials (e.g. screws, anchor plugs) are not
included in the delivery.

✓ Data logger is removed from the wall bracket (see

Releasing/securing data logger page 24).

1. Position wall bracket at the desired location.

2. Using a pen or similar, mark the location for the fastening
screw.

3. Prepare the fastening location for the attachment in accordance
with the material (e.g. drill hole, insert anchor plug).

4. Fasten wall bracket using an appropriate screw.

Pos: 27 /TD/Produkt verwenden/testo 174-n eu/Daten auslesen @ 5\mo d_1263298027793_79.doc @ 54826 @ 2 @ 1

6.3. Reading out data

The data logger is read out and the read-out data are processed
further by means of the testo ComSoft software, see separate
instruction manual.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Maintaining the product

30

Pos: 28 /TD/Überschriften/7. Produkt ins tand halten @ 0\mod_117 3789831362_79.doc @ 397 @ 1 @ 1

7 Maintaining the product

Pos: 29 /TD/Produkt instand halten/tes to 174-neu/Batteri en wechseln @ 5\mod_12632167 48788_79.doc @ 54568 @ 2 @ 1

7.1. Changing the batteries

The running measurement program is stopped when the
battery is changed. The stored data are preserved,
however.

1. Read out stored data, see testo ComSoft software instruction

manual.

✓ If it is no longer possible to read out the stored data because

the battery capacity is too low:
> Change batteries and then read out the stored data.

2. Place the data logger on its front.

3. Open battery cover on the rear of the data logger by turning to

the left. Use a coin for this.

4. Remove empty batteries from the battery compartment.

5. Insert two new batteries (3 V button cells, CR 2032 lithium) into

the instrument so that the + pole is always visible.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Maintaining the product

31

Only use new branded batteries. If a partially used battery
is inserted, the calculation of the battery capacity is not
performed correctly.

6. Place battery compartment cover on the battery compartment
and close by turning to the right. Use a coin for this.

- The current reading is shown on the display.

The data logger must be reconfigured. To do so, the testo
ComSoft software must be installed on the computer and a
connection to the data logger must be set up (see
Connecting data logger to PC page 26).

7. Slide the data logger into the bracket of the interface.

8. Start testo ComSoft software and create a connection to the
data logger.

9. Reconfigure data logger or install the old stored configuration,
see separate testo ComSoft instruction manual.

- The data logger is once again ready for use.

Pos: 30 /TD/Produkt instand halten/tes to 174-neu/Gerät reini gen @ 5\mod_126761472244 7_79.doc @ 59663 @ 2 @ 1

7.2. Cleaning the instrument

CAUTION

Damage to the sensor!

> Ensure that no liquid enters the inside of the housing.

> If the housing of the instrument is dirty, clean it with a damp

cloth.

Do not use any aggressive cleaning agents or solvents! Weak
household cleaning agents or soap suds can be used.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

8 Tips and assistance

32

Pos: 31 /TD/Überschriften/8. Tipps und Hilfe @ 0\mod_1173789887985 _79.doc @ 406 @ 1 @ 1

8 Tips and assistance

Pos: 32 /TD/Überschriften/8.1 Fragen und An tworten @ 0\mod_117740 2017078_79.doc @ 1093 @ 2 @ 1

8.1. Questions and answers

Pos: 33 /TD/Tipps und Hilfe/Fragen und Antwor ten/testo 174-neu @ 5\ mod_1263220827298_79. doc @ 54693 @ @ 1

Question Possible causes/solution

- - - -
lights up in the display *

The sensor of the data logger is
defective.

> Contact your dealer or Testo

Customer Service.

* This is also shown in the display if a new measurement program
is transferred from the PC to the data logger. It goes out again after
approx. 8 seconds. In this case, there is no error!

If you have any questions, please contact your dealer or Testo
Customer Service. The contact details can be found on the back of
this document or on the Internet at www.testo.com/service-
contact.

Pos: 34 /TD/Überschriften/8.2 Zubehör und Ersatzteile @ 0\mod_11 77402058734_79.doc @ 1102 @ 2 @ 1

8.2. Accessories and spare parts

Pos: 35 /TD/Tipps und Hilfe/Zubehör und Ersat zteile/testo 174- neu @ 5\mod_1263217721810_ 79.doc @ 54599 @ @ 1

Description Article no.

testo 174H mini data logger, 2-channel, incl.
wall bracket, battery (2 x CR 2032 lithium)
and calibration protocol

0572 6560

testo 174T mini data logger, 1-channel, incl.
wall bracket, battery (2 x CR 2032 lithium)
and calibration protocol

0572 1560

USB interface for programming and reading
out testo 174T and testo 174H loggers

0572 0500

testo ComSoft CD (if free download requiring
registration from website is not desired)

0572 0580

Battery, 3 V button cell (CR 2032 lithium),
please order 2 batteries per logger

0515 0028

ISO calibration certificate humidity, calibration
points 11.3 % RH; 50.0 % RH; 75.3 % RH at
+25 °C/+77 °F; per channel/instrument

0520 0176

ISO calibration certificate temperature,
calibration points -18 °C; 0 °C; +60 °C; per
channel/instrument

0520 0151

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

1 Sommaire

33

1 Sommaire

1 Sommaire ...............................................................................................33

2 Sécurité et environnement....................................................................34

2.1. Concernant ce document ..............................................................34

2.2. Assurer la sécurité.........................................................................35

2.3. Protéger l'environnement...............................................................35

3 Description.............................................................................................36

3.1. Utilisation.......................................................................................36

3.2. Caractéristiques techniques ..........................................................37

4 Prise en main .........................................................................................39

4.1. Déverrouiller/verrouiller l'enregistreur de données ........................39

4.2. Mettre les piles en place................................................................40

4.3. Raccorder l'enregistreur de données au PC..................................41

5 Éléments d'affichage et de commande................................................42

5.1. Afficheur ........................................................................................42

5.2. Fonctions des touches...................................................................43

6 Utilisation du produit.............................................................................44

6.1. Programmer l'enregistreur de données .........................................44

6.2. Monter la fixation murale ...............................................................44

6.3. Lecture des données .....................................................................45

7 Entretien du produit ..............................................................................45

7.1. Changer les piles...........................................................................45

7.2. Nettoyer l'appareil..........................................................................47

8 Conseils et dépannage..........................................................................47

8.1. Questions et réponses...................................................................47

8.2. Accessoires et pièces de rechange...............................................48

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

2 Sécurité et environnement

34

Pos: 2 /TD/Überschriften/2. Sic herheit und Umwelt @ 0\mod_11737747 19351_201.doc @ 293 @ 1 @ 1

2 Sécurité et environnement

Pos: 3 /TD/Überschriften/2.1 Zu diese m Dokument @ 0\mod_117377525 2351_201.doc @ 347 @ 2 @ 1

2.1. Concernant ce document

Pos: 4 /TD/Sicherheit und Umwelt/Zu diese m Dokument/VerwendungV erwendung (Standard) @ 0\mod_1173775068554_20 1.doc @ 338 @ 5 @ 1

Utilisation

> Veuillez, attentivement, prendre connaissance de cette

documentation et familiarisez-vous avec le produit avant de
l'utiliser. Tenez compte en particulier des consignes de sécurité
et des avertissements afin d'éviter les risques de blessure et
d'endommagement du produit.

> Conservez cette documentation à portée de main afin de

pouvoir y recourir en cas de besoin.

> Remettez cette documentation aux utilisateurs de ce produit.

Pos: 5 /TD/Sicherheit und Umwelt/Zu diese m Dokument/Symbole und Sc hreibkonventionenSy mbole und Schreibkon v. [Standard_groß] @ 0\ mod_1174982140622_201. doc @ 516 @ 5 @ 1

Symboles et conventions d'écriture
Représenta-

tion

Explication

Avertissement, niveau de danger correspondant
au mot :

Danger ! Des blessures graves peuvent
survenir.

Attention ! Des blessures légères ou des
dommages matériels peuvent survenir.

> Appliquez les mesures de précaution

indiquées.

Remarque : informations essentielles ou
complémentaires.

1. ...

2. ...

Manipulation : plusieurs opérations, l'ordre
devant être respecté.

> ...

Manipulation : une opération ou une opération
facultative.

- ... Résultat d'une manipulation.

Menu Éléments de l'appareil, de l'afficheur de l'appareil

ou de l'interface utilisateur du programme.

[OK] Touches de commande de l'appareil ou boutons

de l'interface utilisateur du programme.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

2 Sécurité et environnement

35

Représenta-
tion

Explication

... | ... Fonctions / chemins dans un menu.
"..." Exemples de saisies

Pos: 6 /TD/Überschriften/2.2 Sic herheit gewährleisten @ 0\mod_ 1173780783960_201. doc @ 367 @ 2 @ 1

2.2. Assurer la sécurité

Pos: 7 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/Pr odukt bestimmungsg emäß verwenden @ 0\mod_11737 81261848_201.doc @ 387 @ @ 1

> Utilisez toujours le produit conformément à l'usage prévu et

dans les limites des paramètres décrits dans les
caractéristiques techniques. Ne faites pas usage de la force.

Pos: 8 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ testo 174-175/spannun gsführende Teile 174 @ 5\ mod_1263289587021_201. doc @ 54796 @ @ 1

> Ne réalisez jamais des mesures avec l'appareil sur ou à

proximité d'éléments conducteurs !

> Les contacts de lecture au dos de l'enregistreur de données

doivent être particulièrement tenus éloignés d'éléments
conducteurs !

Pos: 9 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ Nur beschriebene War tungsarbeiten durchf ühren @ 0\mod_1175692705195 _201.doc @ 602 @ @ 1

> Effectuez sur l'appareil seulement les travaux de maintenance

et d'entretien qui sont décrits dans la documentation.
Respectez les manipulations indiquées. Utilisez toujours des
pièces de rechange d'origine Testo.

Pos: 10 /TD/Überschriften/2.3 Umwelt sc hützen @ 0\mod_117378084 3645_201.doc @ 376 @ 2 @ 1

2.3. Protéger l'environnement

Pos: 11.1 /TD/Sicherheit und Umwelt/Um welt schützen/Akkus/ Batterien entsorgen @ 0\ mod_1175693637007_201. doc @ 620 @ @ 1

> Éliminez les accus défectueux / piles vides conformément aux

prescriptions légales en vigueur.

Pos: 11.2 /TD/Sicherheit und Umwelt/Um welt schützen/Produk t entsorgen @ 0\mod_1173780 307072_201.doc @ 358 @ @ 1

> Au terme de la durée d'utilisation du produit, apportez-le dans

un centre de collecte sélective des déchets d'équipements
électriques et électroniques (respectez les règlements locaux
en vigueur) ou renvoyez-le à Testo en vue de son élimination.

Pos: 12 /TD/Überschriften/3. Leistu ngsbeschreibung @ 0\mod_1 173774791554_201. doc @ 302 @ 1 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Description

36

3 Description

Pos: 13 /TD/Überschriften/3.1 Verwendun g @ 0\mod_1176211016437_ 201.doc @ 696 @ 2 @ 1

3.1. Utilisation

Pos: 14 /TD/Leistungsbeschreibung/Ver wendung/testo 174-n eu @ 5\mod_1263286512 268_201.doc @ 54764 @ 5 @ 1

Les enregistreurs de données testo 174 servent à l'enregistrement
et la lecture de valeurs de mesures seules et de séries de
mesures.

Les valeurs de mesure sont mesurées avec testo 174, enregistrées
et transmises par l'interface au PC où elles peuvent être lues et
analysées à l'aide du logiciel testo ComSoft. Les enregistreurs de
données peuvent être également programmés individuellement par
le biais du logiciel.

Exemples d'application

testo 174T convient parfaitement à la mesure de température dans
les armoires réfrigérées, congélateurs armoires, chambres froides
et rayons réfrigérés.

testo 174H contrôle les conditions climatiques, par ex. dans les
entrepôts, bureaux et zones de production.

Pos: 15 /TD/Überschriften/3.2 Techni sche Daten @ 0\mod_11762110 88437_201.doc @ 705 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

3 Description

37

3.2. Caractéristiques techniques

Pos: 16 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-T @ 5\mod_1263220133 966_201.doc @ 54662 @ 5 @ 1

testo 174T
Propriété Valeurs

Type de sonde Capteur de température CTN interne
Plage de mesure -30 ... +70°C
Précision ± 0,5°C (-30 à +70°C)
Résolution 0,1°C
Température de

service

-30 ... + 70°C

Température de
stockage

-40 ... + 70°C

Type de pile 2 piles bouton 3 V (2 x CR 2032 lithium)
Autonomie

500 jours (cadence de mesure 15 min.,

+25 °C)
Type de protection IP65
Cadence de

mesure

1 min à 24h (au choix)

Mémoire 16.000 valeurs de mesure
Logiciel utilisable avec Windows XP, Vista, Win7
Normes

2004/108/CE, répond aux directives selon la

norme EN 12830

5

Garantie

24 mois, conditions de garantie : voir la page

Internet www.testo.com/warranty

Pos: 17 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-H @ 5\mod_1263219406 290_201.doc @ 54631 @ 5 @ 1

5

Veuillez tenir compte du fait que d'après EN 12830 cet appareil doit être
contrôlé et étalonné régulièrement selon EN 13486 (recommandation : une fois
par an). Pour plus d'informations, veuillez nous contacter.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Description

38

testo 174H
Propriété Valeurs

Type de sonde

Capteur de température CTN et capteur
d'humidité capacitif interne

Plage de mesure

0 ... 100 % HR (Ne convient pas pour les
atmosphères sans rosée

6

), - 20 à + 70°C

Précision de
l'humidité

± 3 % HR (2 % HR à 98 % HR) à + 25°C
± 0,03 % HR/K ± 1 chiffre

Précision de la
température

± 0,5°C (- 20 à + 70°C)

Résolution 0,1 % HR, 0,1°C
Température de

service

-20 ... + 70°C

Température de
stockage

-40 ... + 70°C

Type de pile 2 piles bouton 3 V (2 x CR 2032 lithium)
Autonomie 1 an (cadence de mesure 15 min., +25 °C)
Type de protection IP20
Cadence de

mesure

1 min à 24h (au choix)

Mémoire 2 x 8.000 valeurs de mesure
Logiciel utilisable avec Windows XP, Vista, Win7

Garantie 24 mois, conditions de garantie : voir la page

Internet www.testo.com/warranty

Directive
européenne

2004/108/CE

6

Pour des utilisations constantes dans des milieux extrêmement humides
(> 80% HR à ≤ 30°C pendant > 12h, > 60% HR à >30°C pendant >12h),
veuillez nous contacter via notre site www.testo.com/service-contact.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Prise en main

39

Pos: 18 /TD/Überschriften/5. Erste Sc hritte @ 0\mod_1173774895 039_201.doc @ 320 @ 1 @ 1

4 Prise en main

Pos: 19 /TD/Erste Schritte/testo 174-neu/ Datenlogger entsi chern/sicher n @ 5\mod_1263215698078_201. doc @ 54537 @ 255 @ 1

4.1. Déverrouiller/verrouiller l'enregistreur de
données

L'enregistreur de données est livré verrouillé.

Déverrouiller l'enregistreur de données

1. Poussez les deux verrous situés sur la face inférieure de la

fixation murale vers l'extérieur.

2. Faites glisser l'enregistreur de données de la fixation murale.

Verrouiller l'enregistreur de données

1. Faites glisser l'enregistreur de données dans la fixation murale.

2. Poussez les deux verrous situés sur la face inférieure de la

fixation murale vers l'intérieur.

Pos: 20 /TD/Erste Schritte/testo 174-neu/ Batterien einle gen @ 5\mod_1263201343068 _201.doc @ 54187 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Prise en main

40

4.2. Mettre les piles en place

1. Posez l'enregistreur de données sur sa face avant.

2 Ouvrez le recouvrement du compartiment pile au dos de

l'enregistreur de données en le tournant vers la gauche et
retirez-le.

Utilisez pour cela de préférence une pièce de monnaie.

3. Mettre les piles fournies (piles bouton 3 V, CR 2032 lithium) en
place de façon à ce que le pôle + soit visible pour chaque pile.

4. Posez le recouvrement du compartiment pile sur l'enregistreur
de données et fermez-le en le tournant vers la droite.

Utilisez pour cela de préférence une pièce de monnaie.

- La température actuelle s'affiche sur l'afficheur.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Prise en main

41

Pos: 21 /TD/Erste Schritte/testo 174-neu/ Datenlogger an PC ansc hließen Hardware @ 5\mod_12 63211400814_201.doc @ 54218 @ 2 @ 1

4.3. Raccorder l'enregistreur de données au PC

1. Installer le logiciel testo ComSoft.
Le logiciel peut être téléchargé sur internet après inscription

gratuite obligatoire : www.testo.com/download-center.

Le manuel pour l'installation et la manipulation du logiciel
figure dans le mode d'emploi testo ComSoft pouvant être
téléchargé avec le logiciel.

Le logiciel peut être commandé sur CD (référence 0572

0580), si le téléchargement à partir d'internet n'est pas
souhaité.

2. Raccordez le cordon de liaison de l'interface à une interface
USB libre du PC.

3. Insérez l'enregistreur de données dans le support de l'interface.

4. Configurez l'enregistreur de données, voir le mode d'emploi
séparé testo ComSoft.

Pos: 22 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Anzeige- und Bediene lemente, Display @ 5\ mod_1263213777144_201. doc @ 54413 @ 12 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

5 Éléments d'affichage et de commande

42

5 Éléments d'affichage et de commande

5.1. Afficheur

Selon l'état de fonctionnement, des informations différentes
peuvent s'afficher sur l'afficheur. Une représentation
détaillée des informations pouvant être appelées figure
dans le mode d'emploi abrégé joint à chaque enregistreur
de données.

1 Le programme de mesure est en cours
2 Le programme de mesure est terminé
3 Attendre le démarrage du programme de mesure
4 Valeur de mesure la plus haute enregistrée
5 Valeur de mesure la plus basse enregistrée
6 Valeur mesurée
7 Unités
8 Critère de démarrage Date/heure est programmé
9 Capacité des piles

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

5 Éléments d'affichage et de commande

43

Symbole Capacité

75-100%

50-75%

25-50%

10-25%

<10%

Pile vide (le programme de mesure a été
arrêté).

> Lisez les données et changez la pile (voir

Changer les piles page 45).

10 Valeur d'alarme inférieure :

• clignote : la valeur d'alarme programmée s'affiche

• est allumée : la valeur d'alarme programmée a été

dépassée par le bas

11 Valeur d'alarme supérieure

• clignote : la valeur d'alarme programmée s'affiche

• est allumée : la valeur d'alarme programmée a été

dépassée par le haut

Pour des raisons techniques, la vitesse de l'affichage à
cristaux liquides ralentit lors de températures négatives
(env. 2 secondes à -10 °C, env. 6 secondes à -20 °C). Ceci
n'a aucune influence sur la précision de la mesure.

Pos: 23 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Tastenfunktionen @ 5\mod_1263214477211 _201.doc @ 54474 @ 2 @ 1

5.2. Fonctions des touches

✓ État de fonctionnement Wait et critère de démarrage Touche de

démarrage programmé.

> Appuyez sur la touche GO pendant env. 3 secondes pour

démarrer le programme de mesure.

- Le programme de mesure démarre et Rec apparaît sur
l'afficheur.

✓ État de fonctionnement Wait :

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

6 Utilisation du produit

44

> Appuyez sur la touche GO pour faire défiler les affichages

valeur d'alarme supérieure, valeur d'alarme inférieure,
autonomie des piles et dernière valeur mesurée.

- Les affichages apparaissent dans cet ordre sur l'afficheur.

✓ État de fonctionnement Rec ou End :

> Appuyez sur la touche GO pour faire défiler les affichages

valeur de mesure la plus haute enregistrée, valeur de mesure la
plus basse enregistrée, valeur d'alarme supérieure, valeur
d'alarme inférieure, autonomie des piles et dernière valeur
mesurée.

- Les affichages apparaissent dans cet ordre sur l'afficheur.

Pos: 24 /TD/Überschriften/6. Produkt verwenden @ 0\mod_11737749 28554_201.doc @ 329 @ 1 @ 1

6 Utilisation du produit

Pos: 25 /TD/Produkt verwenden/testo 174-n eu/Hinweis Daten logger programmieren @ 5\ mod_1264769275750_201. doc @ 56854 @ 2 @ 1

6.1. Programmer l'enregistreur de données

Pour adapter la programmation de votre enregistreur de données à
vos besoins individuels, vous avez besoin du logiciel testo
ComSoft. Il peut être téléchargé sur internet après inscription
gratuite obligatoire www.testo.com/download-center.

Le manuel pour l'installation et la manipulation du logiciel
figure dans le mode d'emploi testo ComSoft pouvant être
téléchargé avec le logiciel.

Pos: 26 /TD/Produkt verwenden/testo 174-n eu/Wandhalterung montieren @ 5\mod_126321529 3216_201.doc @ 54506 @ 2 @ 1

6.2. Monter la fixation murale

Le matériel nécessaire au montage (par ex. vis, chevilles)
ne fait pas partie de la fourniture.

✓ L'enregistreur de données est retiré de la fixation murale (voir

Déverrouiller/verrouiller l'enregistreur de données page 39).

1. Positionnez la fixation murale à l'endroit voulu.

2. Marquez à l'aide d'un crayon ou autre objet semblable l'endroit

destiné à la vis de fixation.

3. Préparez le point de fixation en fonction du matériel de fixation

(par ex. percez un trou, mettez une cheville en place).

4. Fixez la fixation murale à l'aide de la vis appropriée.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Entretien du produit

45

Pos: 27 /TD/Produkt verwenden/testo 174-n eu/Daten auslesen @ 5\mo d_1263298027793_20 1.doc @ 54827 @ 2 @ 1

6.3. Lecture des données

La lecture de l'enregistreur de données et le traitement des
données lues s'effectuent par le logiciel testo ComSoft, voir le
mode d'emploi séparé.

Pos: 28 /TD/Überschriften/7. Produkt ins tand halten @ 0\mod_117 3789831362_201.doc @ 398 @ 1 @ 1

7 Entretien du produit

Pos: 29 /TD/Produkt instand halten/tes to 174-neu/Batteri en wechseln @ 5\mod_12632167 48788_201.doc @ 54569 @ 2 @ 1

7.1. Changer les piles

Changer les piles provoque l'arrêt du programme en cours.
Les données enregistrées sont cependant conservées.

1. Lisez les données enregistrées, voir le mode d'emploi du
logiciel testo ComSoft.

✓ En raison d'une capacité des piles trop faible, la lecture des

données enregistrées n'est plus possible :
> Changez les piles et lisez ensuite les données enregistrées.

2. Posez l'enregistreur de données sur sa face avant.

3. Ouvrez le compartiment pile au dos de l'enregistreur de
données en le tournant vers la gauche. Utilisez pour cela de
préférence une pièce de monnaie.

4. Retirez les piles vides du compartiment pile.

5. Mettre deux nouvelles piles (piles bouton 3 V, CR 2032 lithium)
en place dans l'appareil de façon à ce que le pôle + soit visible
pour chaque pile.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Entretien du produit

46

Utiliser uniquement des piles de marque neuves. Si une
pile en partie usagée est utilisée, le calcul de la capacité
des piles n'est pas correct.

6. Posez le recouvrement du compartiment pile sur le

compartiment pile et fermez le en le tournant vers la droite.
Utilisez pour cela de préférence une pièce de monnaie.

- La valeur de mesure actuelle apparaît sur l'afficheur.

L'enregistreur de données doit être configuré de nouveau.
Pour cela, le logiciel testo ComSoft doit être installé sur
l'ordinateur et une connexion vers l'enregistreur de
données doit être configurée (voir Raccorder l'enregistreur
de données au PC page 41).

7. Insérez l'enregistreur de données dans le support de l'interface.

8. Démarrez le logiciel testo ComSoft et établissez une connexion

avec l'enregistreur de données.

9. Configurez de nouveau l'enregistreur de données ou installez

l'ancienne configuration enregistrée, voir le mode d'emploi
séparé testo ComSoft.

- L'enregistreur de données est de nouveau opérationnel.

Pos: 30 /TD/Produkt instand halten/tes to 174-neu/Gerät reini gen @ 5\mod_126761472244 7_201.doc @ 59664 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

8 Conseils et dépannage

47

7.2. Nettoyer l'appareil

ATTENTION

Endommagement du capteur !

> Veillez à ce qu'aucun liquide ne pénètre à l'intérieur du

boîtier quand vous le nettoyez.

> En cas de salissure, nettoyez le boîtier de l'appareil avec un

linge humide.

N'utilisez pas de solvants ni de produits de nettoyage forts ! Vous
pouvez utiliser des nettoyants domestiques doux ou de l'eau
savonneuse.

Pos: 31 /TD/Überschriften/8. Tipps und Hilfe @ 0\mod_1173789887985 _201.doc @ 407 @ 1 @ 1

8 Conseils et dépannage

Pos: 32 /TD/Überschriften/8.1 Fragen und An tworten @ 0\mod_117740 2017078_201.doc @ 1094 @ 2 @ 1

8.1. Questions et réponses

Pos: 33 /TD/Tipps und Hilfe/Fragen und Antwor ten/testo 174-neu @ 5\ mod_1263220827298_201. doc @ 54694 @ @ 1

Question Causes possibles / solution

- - - -

apparaît sur l'afficheur *

Le capteur de l'enregistreur de
données est défectueux.

> Contactez votre revendeur ou le

SAV de Testo.

* Cet affichage apparaît également sur l'afficheur si un nouveau
programme de mesure est transféré du PC à l'enregistreur de
données. Il disparaît de nouveau env. 8 secondes après. Dans ce
cas, il ne s'agit pas d'une erreur.

Si vous avez des questions, veuillez vous adresser à votre
revendeur ou au SAV de Testo. Les coordonnées figurent au dos
de ce document ou sur internet à l'adresse
www.testo.com/service-contact.

Pos: 34 /TD/Überschriften/8.2 Zubehör und Ersatzteile @ 0\mod_11 77402058734_201.doc @ 1103 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

8 Conseils et dépannage

48

8.2. Accessoires et pièces de rechange

Pos: 35 /TD/Tipps und Hilfe/Zubehör und Ersat zteile/testo 174- neu @ 5\mod_1263217721810_ 201.doc @ 54600 @ @ 1

Description Référence

Mini-enregistreur de données testo 174H, 2
canaux, avec fixation murale, pile (2 x
CR 2032 lithium) et protocole d'étalonnage

0572 6560

Mini-enregistreur de données testo 174H, 1
canal, avec fixation murale, pile (2 x CR 2032
lithium) et protocole d'étalonnage

0572 1560

Interface USB pour programmer et lire les
enregistreurs testo 174T et testo 174H

0572 0500

CD testo ComSoft (si le téléchargement
gratuit après inscription obligatoire sur le site
internet n'est pas souhaité)

0572 0580

Pile bouton 3 V (CR 2032 lithium), veuillez
commander 2 piles pour chaque enregistreur

0515 0028

Certificat d'étalonnage ISO pour l'humidité,
points d'étalonnage 11,3 % HR ; 50,0 % HR ;
75,3 % HR à + 25°C/+ 77°F; par
canal/appareil

0520 0176

Certificat d'étalonnage ISO pour la
température, points d'étalonnage de - 18°C,
0°C, + 60°C ; par canal/appareil

0520 0151

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

1 Índice

49

1 Índice

1 Índice ......................................................................................................49

2 Seguridad y eliminación .......................................................................50

2.1. Indicaciones sobre este manual ....................................................50

2.2. Garantizar la seguridad .................................................................51

2.3. Protección del medio ambiente .....................................................51

3 Especificaciones....................................................................................52

3.1. Uso ................................................................................................52

3.2. Datos técnicos...............................................................................52

4 Primeros pasos......................................................................................54

4.1. Quitar/poner el seguro del data logger ..........................................54

4.2. Colocar las pilas ............................................................................55

4.3. Conectar el data logger al PC........................................................56

5 Visualizador y elementos de control....................................................57

5.1. Visualizador...................................................................................57

5.2. Funciones de las teclas .................................................................58

6 Utilización del producto........................................................................60

6.1. Programar el data logger...............................................................60

6.2. Montar el soporte de pared............................................................60

6.3. Leer los datos................................................................................60

7 Mantenimiento del producto.................................................................61

7.1. Cambiar las pilas...........................................................................61

7.2. Limpiar el instrumento ...................................................................63

8 Consejos y ayuda ..................................................................................63

8.1. Mensajes de error..........................................................................63

8.2. Accesorios y repuestos .................................................................64

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

2 Seguridad y eliminación

50

Pos: 2 /TD/Überschriften/2. Sic herheit und Umwelt @ 0\mod_11737747 19351_206.doc @ 294 @ 1 @ 1

2 Seguridad y eliminación

Pos: 3 /TD/Überschriften/2.1 Zu diese m Dokument @ 0\mod_117377525 2351_206.doc @ 348 @ 2 @ 1

2.1. Indicaciones sobre este manual

Pos: 4 /TD/Sicherheit und Umwelt/Zu diese m Dokument/VerwendungV erwendung (Standard) @ 0\mod_1173775068554_20 6.doc @ 339 @ 5 @ 1

Uso

> Lea atentamente este manual y familiarícese con el manejo del

producto antes de utilizarlo. Preste especial atención a la
información de seguridad y a las indicaciones de advertencia
para prevenir lesiones y daños en el producto.

> Tenga este manual a mano de forma que le resulte fácil

consultarlo cuando sea necesario.

> Entregue este manual a posteriores usuarios de este producto.

Pos: 5 /TD/Sicherheit und Umwelt/Zu diese m Dokument/Symbole und Sc hreibkonventionenSy mbole und Schreibkon v. [Standard_groß] @ 0\ mod_1174982140622_206. doc @ 517 @ 5 @ 1

Identificación
Símbolo Explicación

Indicación de advertencia, nivel de peligro según
la palabra utilizada:

¡Peligro! Posibilidad de lesiones corporales
graves.

¡Precaución! Posibilidad de lesiones corporales
leves o daños materiales.

> Respete las medidas de precaución

indicadas.

Indicación: información básica o
complementaria.

1. ...

2. ...

Acción: varios pasos, se debe respetar el orden.

> ... Acción: un paso o un paso opcional.

- ... Resultado de una acción.

Menú Elementos del instrumento, del visualizador del

instrumento o de la interface de usuario.

[OK] Teclas de función del instrumento o botones de

la interface de usuario.
... | ... Funciones/rutas dentro de un menú.
“...” Ejemplos

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

2 Seguridad y eliminación

51

Pos: 6 /TD/Überschriften/2.2 Sic herheit gewährleisten @ 0\mod_ 1173780783960_206. doc @ 368 @ 2 @ 1

2.2. Garantizar la seguridad

Pos: 7 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/Pr odukt bestimmungsg emäß verwenden @ 0\mod_11737 81261848_206.doc @ 388 @ @ 1

> Utilice el producto solamente de forma adecuada y según su

finalidad de uso observando los parámetros especificados en
los datos técnicos. No fuerce el instrumento.

Pos: 8 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ testo 174-175/spannun gsführende Teile 174 @ 5\ mod_1263289587021_206. doc @ 54797 @ @ 1

> No realice nunca mediciones en piezas con carga eléctrica o

cerca de ellas con el instrumento.

> Mantenga en especial los contactos de lectura de la parte

posterior del data logger alejados de piezas con carga eléctrica.

Pos: 9 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ Nur beschriebene War tungsarbeiten durchf ühren @ 0\mod_1175692705195 _206.doc @ 603 @ @ 1

> Realice únicamente los trabajos de mantenimiento del

instrumento que vienen descritos en este manual respetando
siempre los pasos indicados. Utilice solamente repuestos
originales de testo.

Pos: 10 /TD/Überschriften/2.3 Umwelt sc hützen @ 0\mod_117378084 3645_206.doc @ 377 @ 2 @ 1

2.3. Protección del medio ambiente

Pos: 11.1 /TD/Sicherheit und Umwelt/Um welt schützen/Akkus/ Batterien entsorgen @ 0\ mod_1175693637007_206. doc @ 621 @ @ 1

> Elimine las baterías defectuosas o agotadas según las

disposiciones legales vigentes.

Pos: 11.2 /TD/Sicherheit und Umwelt/Um welt schützen/Produk t entsorgen @ 0\mod_1173780 307072_206.doc @ 359 @ @ 1

> Una vez finalizada su vida útil, lleve el producto a un centro de

reciclaje especial para equipos eléctricos y electrónicos (tenga
en cuenta las leyes vigentes en su país) o devuelva el producto
a testo para su eliminación.

Atención: su producto está marcado con este
símbolo.
Significa que los productos eléctricos y
electrónicos usados no deberían mezclarse con
los residuos domésticos generales. Existe un
sistema de recogida independiente para estos
productos.

Pos: 12 /TD/Überschriften/3. Leistu ngsbeschreibung @ 0\mod_1 173774791554_206. doc @ 303 @ 1 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

3 Especificaciones

52

3 Especificaciones

Pos: 13 /TD/Überschriften/3.1 Verwendun g @ 0\mod_1176211016437_ 206.doc @ 697 @ 2 @ 1

3.1. Uso

Pos: 14 /TD/Leistungsbeschreibung/Ver wendung/testo 174-n eu @ 5\mod_1263286512 268_206.doc @ 54765 @ 5 @ 1

Los data loggers testo 174 sirven para memorizar y leer valores de
medición individuales y series de mediciones.

Los valores de medición se miden con testo 174, se memorizan y
se transfieren a través de la interface al PC, donde se pueden leer
y evaluar con ayuda del software testo ComSoft. A través del
software también se pueden programar los data loggers
individualmente.

Ejemplos de aplicación

testo 174T es idóneo para medir la temperatura en frigoríficos,
congeladores, cámaras frigoríficas y vitrinas refrigeradoras.

testo 174H controla las condiciones climáticas, por ejemplo en
almacenes, oficinas y áreas de producción.

Pos: 15 /TD/Überschriften/3.2 Techni sche Daten @ 0\mod_11762110 88437_206.doc @ 706 @ 2 @ 1

3.2. Datos técnicos

Pos: 16 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-T @ 5\mod_1263220133 966_206.doc @ 54663 @ 5 @ 1

testo 174T
Característica Valores

Tipo de sonda Sensor de temperatura NTC interno
Rango de medición De -30 a +70 °C
Exactitud ±0,5 °C (de -30 a +70 °C)
Resolución 0,1 °C
Temperatura de

funcionamiento

De -30 a +70 °C

Temperatura de
almacenamiento

De -40 a +70 °C

Tipo de pila 2 pilas de botón de 3 V (2 CR 2032 litio)
Vida de la pila

500 días (intervalo de medición de 15 min,

+25 °C)
Clase de protección IP65
Intervalo de

medición

De 1 min a 24 h (seleccionable)

Memoria 16.000 lecturas

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Especificaciones

53

Característica Valores

Software Compatible con Windows XP, Vista, Win7
Normas7

2004/108/CE, cumple las directrices
impuestas por la norma EN 12830

8

Garantía

24 meses, condiciones de la garantía: véase
la página web www.testo.com/warranty

Pos: 17 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-H @ 5\mod_1263219406 290_206.doc @ 54632 @ 5 @ 1

testo 174H
Característica Valores

Tipo de sonda

Sensor de temperatura NTC y sensor de
humedad capacitivo interno

Rango de medición

De 0 a 100%HR (Inadecuado para
atmósferas con condensación9),
de -20 a +70 °C

Exactitud de
humedad

± 3%HR (de 2%HR a 98%HR) a +25 °C
± 0,03%HR/K ± 1 dígito

Exactitud de
temperatura

± 0,5 °C (de -20 a +70 °C)

Resolución 0,1%HR, 0,1 °C
Temperatura de

funcionamiento

De -20 a +70 °C

Temperatura de
almacenamiento

De -40 a +70 °C

Tipo de pila 2 pilas de botón de 3 V (2 CR 2032 litio)
Vida de la pila

1 año (intervalo de medición de 15 min,
+25 °C)

Clase de protección IP20

7

Este instrumento no es apto para los usos indicados en la orden

ITC/3701/2006, del 22 de Noviembre

8

Tenga en cuenta que, conforme a EN 12830, se debe llevar a cabo una
comprobación y calibración periódicas según EN 13486 (recomendación: una
vez al año). Póngase en contacto con nosotros si desea más información.

9

Para uso continuo con humedad elevada (>80%HR a ≤30°C durante >12h,
>60%HR a >30°C durante >12h) póngase por favor en contacto con nosotros a
través de www.testo.com/service-contact

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Primeros pasos

54

Característica Valores

Intervalo de
medición

De 1 min a 24 h (seleccionable)

Memoria 2 x 8.000 lecturas
Software Compatible con Windows XP, Vista, Win7

Garantía 24 meses, condiciones de la garantía: véase

la página web www.testo.com/warranty

Directiva CE 2004/108/CE

Pos: 18 /TD/Überschriften/5. Erste Sc hritte @ 0\mod_1173774895 039_206.doc @ 321 @ 1 @ 1

4 Primeros pasos

Pos: 19 /TD/Erste Schritte/testo 174-neu/ Datenlogger entsi chern/sicher n @ 5\mod_1263215698078_206. doc @ 54538 @ 255 @ 1

4.1. Quitar/poner el seguro del data logger

El data logger se entrega con el seguro puesto.

Quitar el seguro del data logger

1. Empujar hacia fuera los dos fiadores situados en la parte
inferior del soporte de pared.

2. Empujar el data logger para sacarlo del soporte de pared.

Poner el seguro del data logger

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Primeros pasos

55

1. Empujar el data logger para introducirlo en el soporte para
pared.

2. Empujar hacia dentro los dos fiadores situados en la parte
inferior del soporte de pared.

Pos: 20 /TD/Erste Schritte/testo 174-neu/ Batterien einle gen @ 5\mod_1263201343068 _206.doc @ 54188 @ 2 @ 1

4.2. Colocar las pilas

1. Poner el data logger cara abajo.

2 Abrir y retirar la tapa del compartimento para pilas de la parte

posterior del data logger girándola hacia la izquierda.

Para ello, recomendamos utilizar una moneda.

3. Colocar las pilas incluidas (pila de botón de 3 V, CR 2032 litio)
de modo que en cada una quede visible el polo positivo (+).

4. Colocar la tapa del compartimento para pilas en el data logger y
cerrarla girando hacia la derecha.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Primeros pasos

56

Para ello, recomendamos utilizar una moneda.

- En el visualizador se muestra la temperatura actual.

Pos: 21 /TD/Erste Schritte/testo 174-neu/ Datenlogger an PC ansc hließen Hardware @ 5\mod_12 63211400814_206.doc @ 54219 @ 2 @ 1

4.3. Conectar el data logger al PC

1. Instalar el software testo ComSoft.
El software está disponible como descarga gratuita con obligación

de registro en internet: www.testo.com/download-center.

Encontrará las instrucciones de instalación y manejo del
software en el manual de instrucciones testo ComSoft que
se descarga junto con el software.

El software se puede pedir en CD (núm. art. 0572 0580), si
no se quiere descargar de internet.

2. Conectar el cable de conexión de la interface en un puerto USB

disponible del PC.

3. Introducir el data logger en el soporte de la interface.

4. Configurar el data logger; véase el manual de instrucciones

aparte testo ComSoft.

Pos: 22 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Anzeige- und Bediene lemente, Display @ 5\ mod_1263213777144_206. doc @ 54414 @ 12 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

5 Visualizador y elementos de control

57

5 Visualizador y elementos de control

5.1. Visualizador

En función del estado de funcionamiento, en el visualizador
se puede mostrar diferente información. En las
instrucciones breves adjuntas a cada data logger
encontrará una representación detallada de la información
disponible.

1 Programa de medición en marcha
2 Programa de medición finalizado
3 Esperando el inicio del programa de medición
4 Lectura más alta memorizada
5 Lectura más baja memorizada
6 Lectura
7 Unidades
8 Criterio de inicio: fecha/hora programada
9 Carga de la pila

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

5 Visualizador y elementos de control

58

Símbolo Carga

75-100%

50-75%

25-50%

10-25%

<10%

Pila agotada (el programa de medición se
detiene).

> Leer los datos y cambiar la pila (véase

Cambiar las pilas, página 61).

10 Valor de alarma inferior:

• parpadea: se muestra el valor de alarma programado

• está encendido: no se ha llegado al valor de alarma
programado

11 Valor de alarma superior

• parpadea: se muestra el valor de alarma programado

• está encendido: se ha sobrepasado el valor de alarma
programado

Por motivos técnicos, la velocidad de visualización en los
visualizadores de cristal líquido se ralentiza a temperaturas
situadas por debajo de 0 °C (aprox. 2 segundos a -10 °C,
aprox. 6 segundos a -20 °C). Esto no influye en la exactitud
de medición.

Pos: 23 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Tastenfunktionen @ 5\mod_1263214477211 _206.doc @ 54475 @ 2 @ 1

5.2. Funciones de las teclas

✓ Estado de funcionamiento Wait y criterio de inicio "inicio por

tecla" programado.

> Presionar la tecla GO durante aprox. 3 segundos para iniciar el

programa de medición.

- Se inicia el programa de medición y en el visualizador aparece

Rec.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

5 Visualizador y elementos de control

59

✓ Estado de funcionamiento Wait:

> Pulsar la tecla GO para alternar entre la visualización del valor

de alarma superior, el valor de alarma inferior, la vida de la pila
y la última lectura.

- La información aparece en el visualizador en el orden
mencionado.

✓ Estado de funcionamiento Rec o End:

> Pulsar la tecla GO para alternar entre la visualización de la

lectura más alta memorizada, la lectura más baja memorizada,
el valor de alarma superior, el valor de alarma inferior, la vida
de la pila y la última lectura.

- La información aparece en el visualizador en el orden
mencionado.

Pos: 24 /TD/Überschriften/6. Produkt verwenden @ 0\mod_11737749 28554_206.doc @ 330 @ 1 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

6 Utilización del producto

60

6 Utilización del producto

Pos: 25 /TD/Produkt verwenden/testo 174-n eu/Hinweis Daten logger programmieren @ 5\ mod_1264769275750_206. doc @ 56855 @ 2 @ 1

6.1. Programar el data logger

Para adaptar la programación del data logger a sus necesidades
individuales, necesita el software testo ComSoft. Está disponible
como descarga gratuita con obligación de registro en internet:

www.testo.com/download-center.

Encontrará las instrucciones de instalación y manejo del
software en el manual de instrucciones testo ComSoft que
se descarga junto con el software.

Pos: 26 /TD/Produkt verwenden/testo 174-n eu/Wandhalterung montieren @ 5\mod_126321529 3216_206.doc @ 54507 @ 2 @ 1

6.2. Montar el soporte de pared

En la entrega no se incluyen los materiales de montaje
(tornillos, tacos, etc.).

✓ El data logger se ha sacado del soporte de pared (véase

Quitar/poner el seguro del data logger, página 54).

1. Colocar el soporte de pared en el lugar deseado.

2. Dibujar con un lápiz o similar el punto donde va el tornillo de

sujeción.

3. Preparar el lugar de sujeción en función del material de

sujeción (p. ej., taladrar un orificio, introducir un taco).

4. Fijar el soporte de pared con un tornillo adecuado.

Pos: 27 /TD/Produkt verwenden/testo 174-n eu/Daten auslesen @ 5\mo d_1263298027793_20 6.doc @ 54828 @ 2 @ 1

6.3. Leer los datos

La lectura del data logger y el procesamiento posterior de los datos
leídos se lleva a cabo a través del software testo ComSoft; véase
el manual de instrucciones aparte.S

Pos: 28 /TD/Überschriften/7. Produkt ins tand halten @ 0\mod_117 3789831362_206.doc @ 399 @ 1 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Mantenimiento del producto

61

7 Mantenimiento del producto

Pos: 29 /TD/Produkt instand halten/tes to 174-neu/Batteri en wechseln @ 5\mod_12632167 48788_206.doc @ 54570 @ 2 @ 1

7.1. Cambiar las pilas

Al cambiar las pilas se detiene el programa de medición en
marcha. No obstante, los datos memorizados se
conservan.

1. Leer los datos memorizados, véase el manual de instrucciones
del software testo ComSoft.

✓ Si a causa de una carga de la pila demasiado baja ya no es

posible leer los datos memorizados:
> Cambiar las pilas y a continuación leer los datos

memorizados.

2. Poner el data logger cara abajo.

3. Abrir la tapa del compartimento para pilas de la parte posterior
del data logger girándola hacia la izquierda. Para ello,
recomendamos utilizar una moneda.

4. Sacar las pilas agotadas del compartimento para pilas.

5. Colocar dos pilas nuevas (pilas de botón de 3 V, CR 2032 litio)
en el instrumento de modo que en cada una quede visible el
polo positivo (+).

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

7 Mantenimiento del producto

62

Utilizar únicamente pilas de marca nuevas. Si se coloca
una pila parcialmente agotada, el cálculo de la carga de la
pila no será correcto.

6. Colocar la tapa del compartimento para pilas en el

compartimento para pilas y cerrarla girando hacia la derecha.
Para ello, recomendamos utilizar una moneda.

- En el visualizador se muestra la lectura actual.

El data logger se debe volver a configurar. Para ello, el
software testo ComSoft debe estar instalado en el
ordenador y debe haber una conexión configurada hacia el
data logger (véase Conectar el data logger al PC, página

56).

7. Introducir el data logger en el soporte de la interface.

8. Iniciar el software testo ComSoft y establecer una conexión con

el data logger.

9. Volver a configurar el data logger o volver a instalar la

configuración antigua memorizada; véase el manual de
instrucciones aparte testo ComSoft.

- El data logger vuelve a quedar listo para usar.

Pos: 30 /TD/Produkt instand halten/tes to 174-neu/Gerät reini gen @ 5\mod_126761472244 7_206.doc @ 59665 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

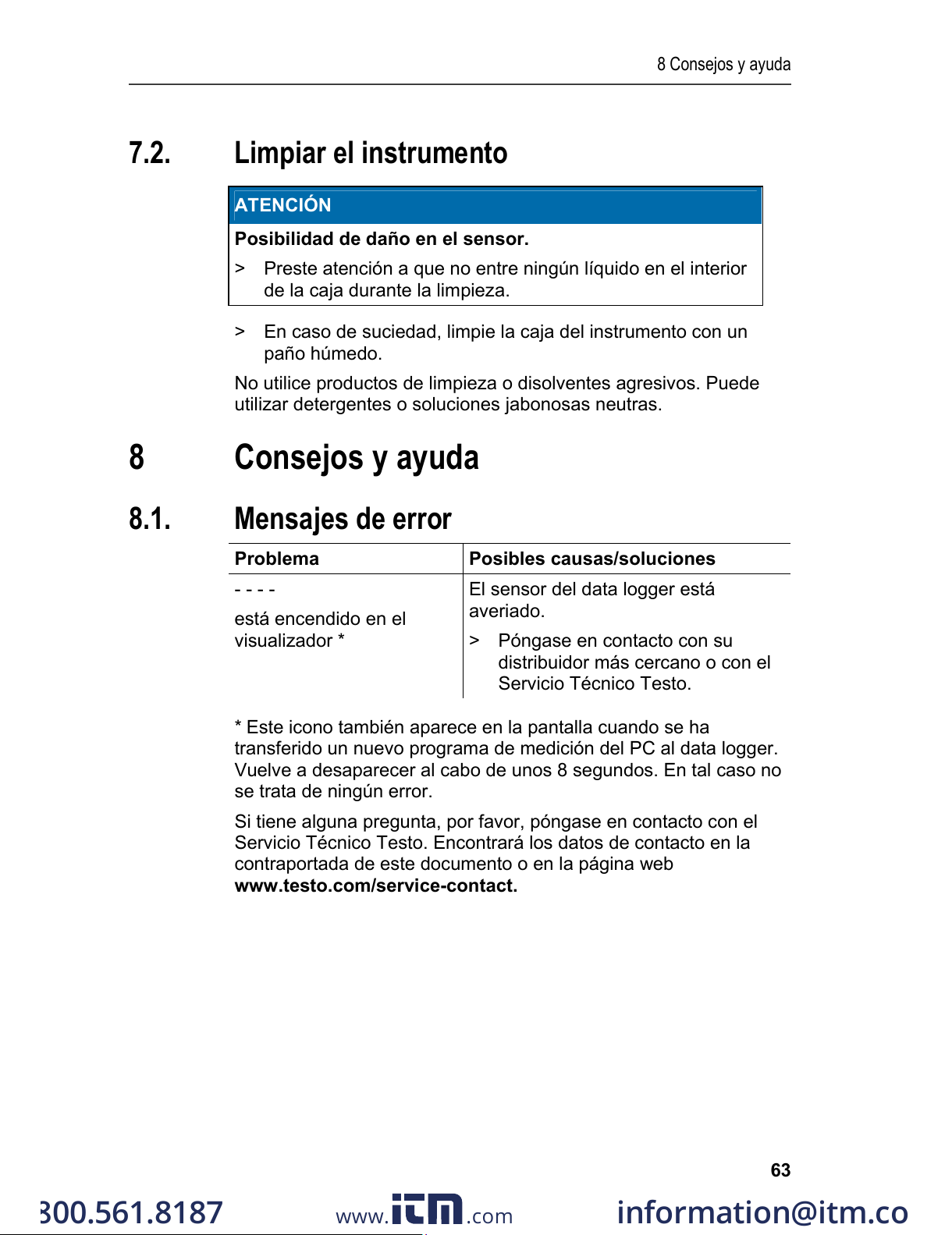

8 Consejos y ayuda

63

7.2. Limpiar el instrumento

ATENCIÓN

Posibilidad de daño en el sensor.

> Preste atención a que no entre ningún líquido en el interior

de la caja durante la limpieza.

> En caso de suciedad, limpie la caja del instrumento con un

paño húmedo.

No utilice productos de limpieza o disolventes agresivos. Puede
utilizar detergentes o soluciones jabonosas neutras.

Pos: 31 /TD/Überschriften/8. Tipps und Hilfe @ 0\mod_1173789887985 _206.doc @ 408 @ 1 @ 1

8 Consejos y ayuda

Pos: 32 /TD/Überschriften/8.1 Fragen und An tworten @ 0\mod_117740 2017078_206.doc @ 1095 @ 2 @ 1

8.1. Mensajes de error

Pos: 33 /TD/Tipps und Hilfe/Fragen und Antwor ten/testo 174-neu @ 5\ mod_1263220827298_206. doc @ 54695 @ @ 1

Problema Posibles causas/soluciones

- - - -

está encendido en el
visualizador *

El sensor del data logger está
averiado.

> Póngase en contacto con su

distribuidor más cercano o con el
Servicio Técnico Testo.

* Este icono también aparece en la pantalla cuando se ha
transferido un nuevo programa de medición del PC al data logger.
Vuelve a desaparecer al cabo de unos 8 segundos. En tal caso no
se trata de ningún error.

Si tiene alguna pregunta, por favor, póngase en contacto con el
Servicio Técnico Testo. Encontrará los datos de contacto en la
contraportada de este documento o en la página web
www.testo.com/service-contact.

Pos: 34 /TD/Überschriften/8.2 Zubehör und Ersatzteile @ 0\mod_11 77402058734_206.doc @ 1104 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

8 Consejos y ayuda

64

8.2. Accesorios y repuestos

Pos: 35 /TD/Tipps und Hilfe/Zubehör und Ersat zteile/testo 174- neu @ 5\mod_1263217721810_ 206.doc @ 54601 @ @ 1

Descripción Núm. artículo

Data logger mini testo 174H, 2 canales, incl.
soporte de pared, pila (2 CR 2032 litio) e
informe de calibración

0572 6560

Data logger mini testo 174T, 1 canal, incl.
soporte de pared, pila (2 CR 2032 litio) e
informe de calibración

0572 1560

Interface USB para programar y leer los
loggers testo 174T y 174H

0572 0500

CD testo ComSoft (si no se desea la
descarga gratuita con obligación de registro
desde la página web)

0572 0580

Pila de botón de 3 V (CR 2032 litio), pedir 2
pilas por logger

0515 0028

Certificado de calibración de humedad,
puntos de calibración 11,3%HR, 50,0%HR y
75,3%HR a +25 °C/+77 °F; por
canal/instrumento

0520 0176

Certificado de calibración ISO de
temperatura; puntos de calibración -18 °C,
0 °C, +60 °C; por canal/instrumento

0520 0151

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

1 Indice

65

1 Indice

1 Indice ......................................................................................................65

2 Sicurezza e ambiente ............................................................................66

2.1. In questo manuale .........................................................................66

2.2. Controllo della sicurezza................................................................67

2.3. Proteggere l'ambiente....................................................................67

3 Descrizione delle prestazioni................................................................68

3.1. Utilizzo...........................................................................................68

3.2. Dati tecnici.....................................................................................69

4 Prima di utilizzare lo strumento............................................................71

4.1. Sbloccaggio/bloccaggio del data logger ........................................71

4.2. Inserimento delle batterie ..............................................................72

4.3. Collegamento del data logger al PC ..............................................73

5 Elementi di visualizzazione e di comando...........................................74

5.1. Display...........................................................................................74

5.2. Funzioni dei tasti............................................................................75

6 Utilizzare il prodotto ..............................................................................76

6.1. Programmazione del data logger...................................................76

6.2. Montaggio del supporto a muro.....................................................76

6.3. Lettura dei dati...............................................................................77

7 Manutenzione del prodotto...................................................................77

7.1. Sostituzione delle batterie..............................................................77

7.2. Pulizia dello strumento ..................................................................79

8 Consigli e risoluzione dei problemi .....................................................79

8.1. Domande e risposte ......................................................................79

8.2. Accessori e pezzi di ricambio ........................................................80

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

2 Sicurezza e ambiente

66

Pos: 2 /TD/Überschriften/2. Sic herheit und Umwelt @ 0\mod_11737747 19351_211.doc @ 295 @ 1 @ 1

2 Sicurezza e ambiente

Pos: 3 /TD/Überschriften/2.1 Zu diese m Dokument @ 0\mod_117377525 2351_211.doc @ 349 @ 2 @ 1

2.1. In questo manuale

Pos: 4 /TD/Sicherheit und Umwelt/Zu diese m Dokument/VerwendungV erwendung (Standard) @ 0\mod_1173775068554_21 1.doc @ 340 @ 5 @ 1

Utilizzo

> Leggere attentamente il presente manuale per acquisire

familiarità con lo strumento prima della messa in funzione.
Leggere in particolare le istruzioni di sicurezza e avvertenza per
prevenire lesioni e danni al prodotto.

> Conservare il manuale a portata di mano per consultarlo in caso

di necessità.

> Consegnare il presente manuale al successivo utente dello

strumento.

Pos: 5 /TD/Sicherheit und Umwelt/Zu diese m Dokument/Symbole und Sc hreibkonventionenSy mbole und Schreibkon v. [Standard_groß] @ 0\ mod_1174982140622_211. doc @ 518 @ 5 @ 1

Simboli e convenzioni di scrittura
Grafica Spiegazione

Indicazione di pericolo, livello di rischio in base
alla parola chiave:

Avvertenza. Possibilità di gravi lesioni fisiche.
Cautela! Possibilità di lesioni fisiche o danni

materiali.
> Prendere le precauzioni indicate.
Nota: informazioni di base o più dettagliate.

1. ...

2. ...

Azione: più fasi, è necessario attenersi alla
sequenza.

> ... Azione: una fase o fase facoltativa.

- ... Risultato di un'azione.

Menu Elementi dello strumento, del display dello stru-

mento oppure dell'interfaccia del programma.

[OK] Tasti di comando dello strumento oppure pulsan-

ti dell'interfaccia del programma.
... | ... Funzioni/percorsi all'interno di un menu.
“...” Dati di esempio

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

2 Sicurezza e ambiente

67

Pos: 6 /TD/Überschriften/2.2 Sic herheit gewährleisten @ 0\mod_ 1173780783960_211. doc @ 369 @ 2 @ 1

2.2. Controllo della sicurezza

Pos: 7 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/Pr odukt bestimmungsg emäß verwenden @ 0\mod_11737 81261848_211.doc @ 389 @ @ 1

> Utilizzare il prodotto solo in maniera corretta e conforme e

nell'ambito dei parametri indicati nelle specifiche tecniche. Non
esercitare forza sul prodotto.

Pos: 8 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ testo 174-175/spannun gsführende Teile 174 @ 5\ mod_1263289587021_211. doc @ 54798 @ @ 1

> Non eseguire mai misurazioni con lo strumento su o in

prossimità di elementi sotto tensione!

> In particolare, i contatti di lettura sul retro del data logger vanno

tenuti distanti da componenti conducenti tensione!

Pos: 9 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ Nur beschriebene War tungsarbeiten durchf ühren @ 0\mod_1175692705195 _211.doc @ 604 @ @ 1

> Eseguire i lavori di manutenzione e riparazione su questo

strumento solo come descritto nella documentazione. Attenersi
alle procedure prescritte. Utilizzare solo pezzi di ricambio
originali testo.

Pos: 10 /TD/Überschriften/2.3 Umwelt sc hützen @ 0\mod_117378084 3645_211.doc @ 378 @ 2 @ 1

2.3. Proteggere l'ambiente

Pos: 11.1 /TD/Sicherheit und Umwelt/Um welt schützen/Akkus/ Batterien entsorgen @ 0\ mod_1175693637007_211. doc @ 622 @ @ 1

> Smaltire le batterie difettose o esauste in conformità con le

disposizioni di legge vigenti.

Pos: 11.2 /TD/Sicherheit und Umwelt/Um welt schützen/Produk t entsorgen @ 0\mod_1173780 307072_211.doc @ 360 @ @ 1

> Al termine della vita operativa dello strumento, smaltirlo nella

raccolta differenziata per dispositivi elettrici/elettronici (secondo
le norme vigenti) oppure restituirlo a testo per lo smaltimento.

Pos: 12 /TD/Überschriften/3. Leistu ngsbeschreibung @ 0\mod_1 173774791554_211. doc @ 304 @ 1 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Descrizione delle prestazioni

68

3 Descrizione delle prestazioni

Pos: 13 /TD/Überschriften/3.1 Verwendun g @ 0\mod_1176211016437_ 211.doc @ 698 @ 2 @ 1

3.1. Utilizzo

Pos: 14 /TD/Leistungsbeschreibung/Ver wendung/testo 174-n eu @ 5\mod_1263286512 268_211.doc @ 54766 @ 5 @ 1

Il data logger testo 174 serve a memorizzare e leggere singoli
valori misurati o serie di misurazioni.

Con testo 174, i valori vengono misurati, salvati e trasmessi tramite
l'interfaccia al PC, dove vengono letti e analizzati con l'ausilio del
software testo ComSoft. Con il software è possibile anche
programmare individualmente i data logger.

Esempi d'impiego

testo 174T è particolarmente adeguato alla misurazione della
temperatura in frigoriferi, congelatori, celle frigorifere ed espositori
frigoriferi.

testo 174H controlla le condizioni climatiche ad es. in magazzini,
uffici e nel settore produttivo.

Pos: 15 /TD/Überschriften/3.2 Techni sche Daten @ 0\mod_11762110 88437_211.doc @ 707 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Descrizione delle prestazioni

69

3.2. Dati tecnici

Pos: 16 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-T @ 5\mod_1263220133 966_211.doc @ 54664 @ 5 @ 1

testo 174T
Caratteristiche Valori

Tipo di sonda Sensore di temperatura NTC interno
Campo di misura -30 ... +70 °C
Precisione ± 0,5 °C (-30 ... +70 °C)
Risoluzione 0,1 °C
Temperatura

d'esercizio

-30 ... +70 °C

Temperatura di
stoccaggio

-40 ... +70 °C

Tipo di batteria 2 batterie a pastiglia 3 V (2 x CR 2032 al litio)
Durata

500 giorni (frequenza di misura 15 min,

+25 °C)
Tipo di protezione IP65
Ciclo di misura 1 min - 24 h (selezionabile)
Memoria 16.000 valori di misura
Software compatibile con Windows XP, Vista, Win7
Norme

2004/108/CE, soddisfa le direttive

conformemente alla norma EN 12830

10

Garanzia

24 mesi, condizioni di garanzia: vedi il sito

Internet www.testo.com/warranty

Pos: 17 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-H @ 5\mod_1263219406 290_211.doc @ 54633 @ 5 @ 1

10

Si prega di osservare che per questo strumento, come previsto dalla EN
12830, sono necessari un controllo e una taratura regolari conformemente alla
EN 13486 (consigliato: annualmente). Per ulteriori informazioni non esitate a
contattarci.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Descrizione delle prestazioni

70

testo 174H
Caratteristiche Valori

Tipo di sonda

Sensore di temperatura NTC e sensore
capacitivo di umidità interno

Campo di misura

0 ... 100 %UR (Non per atmosfera
condensante

11

), -20 ... +70 °C

Precisione umidità ± 3 %UR (2 % UR ... 98 %UR) per +25 °C

±0,03 %UR/K ± 1 digit

Precisione
temperatura

± 0,5 °C (-20 ... +70 °C)

Risoluzione 0,1 %UR, 0,1 °C
Temperatura

d'esercizio

-20 ... +70 °C

Temperatura di
stoccaggio

-40 ... +70 °C

Tipo di batteria 2 batterie a pastiglia 3 V (2 x CR 2032 al litio)
Durata 1 anno (frequenza di misura 15 min, +25 °C)
Tipo di protezione IP20
Ciclo di misura 1 min - 24 h (selezionabile)
Memoria 2 x 8.000 misure
Software compatibile con Windows XP, Vista, Win7

Garanzia 24 mesi, condizioni di garanzia: vedi il sito

Internet www.testo.com/warranty

Direttiva CE 2004/108/CE

Pos: 18 /TD/Überschriften/5. Erste Sc hritte @ 0\mod_1173774895 039_211.doc @ 322 @ 1 @ 1

11

Per l'uso continuo con alto tasso di umidità (>80%UR a ≤30°C per >12h,
>60%UR a >30°C per >12h) si prega di contattare il produttore tramite il sito
web www.testo.com/service-contact

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Prima di utilizzare lo strumento

71

4 Prima di utilizzare lo strumento

Pos: 19 /TD/Erste Schritte/testo 174-neu/ Datenlogger entsi chern/sicher n @ 5\mod_1263215698078_211. doc @ 54539 @ 255 @ 1

4.1. Sbloccaggio/bloccaggio del data logger

Il data logger viene fornito con le sicure inserite.

Togliere la sicura al data logger

1. Spingere verso l'esterno le due sicure sul lato inferiore del
supporto a muro.

2. Estrarre il data logger dal supporto a muro.

Bloccaggio del data logger

1. Introdurre il data logger nel supporto a muro.

2. Spingere verso l'interno le due sicure sul lato inferiore del
supporto a muro.

Pos: 20 /TD/Erste Schritte/testo 174-neu/ Batterien einle gen @ 5\mod_1263201343068 _211.doc @ 54189 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

4 Prima di utilizzare lo strumento

72

4.2. Inserimento delle batterie

1. Appoggiare il data logger sul lato frontale.

2 Sbloccare e togliere il coperchio del vano batterie sul retro del

data logger girandolo verso sinistra.

Utilizzare a tal fine una moneta.

3. Introdurre le batterie fornite (batterie a pastiglia da 3 V,

CR 2032 al litio) in modo tale che il polo positivo (+) sia visibile.

4. Applicare il coperchio del vano batterie sul data logger e

chiuderlo facendolo girare a destra.

Utilizzare a tal fine una moneta.

- Sul display viene visualizzata la temperatura attuale.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Prima di utilizzare lo strumento

73

Pos: 21 /TD/Erste Schritte/testo 174-neu/ Datenlogger an PC ansc hließen Hardware @ 5\mod_12 63211400814_211.doc @ 54220 @ 2 @ 1

4.3. Collegamento del data logger al PC

1. Installare il software testo ComSoft.

Il software può essere scaricato gratuitamente in Internet dopo
essersi registrati: www.testo.com/download-center.

Le istruzioni per l'installazione e l'uso del software sono
disponibili nelle istruzioni d'uso testo ComSoft che vengono
scaricate congiuntamente al software.

Il software può essere ordinato su CD (n. articolo 0572

0580) se non si desidera eseguire il download da Internet.

2. Collegare il cavo di connessione dell'interfaccia ad una presa
USB del PC libera.

3. Inserire il data logger nel supporto dell'interfaccia.

4. Configurazione del data logger, vedi le istruzioni d'uso a parte
testo ComSoft.

Pos: 22 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Anzeige- und Bediene lemente, Display @ 5\ mod_1263213777144_211. doc @ 54415 @ 12 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

5 Elementi di visualizzazione e di comando

74

5 Elementi di visualizzazione e di

comando

5.1. Display

A seconda della modalità impostata, nel display vengono
visualizzate informazioni distinte. Una rappresentazione
dettagliata delle informazioni richiamabili è riportata nelle
istruzioni d'uso brevi allegate ad ogni data logger.

1 Programma di misura in funzionamento
2 Programma di misura terminato
3 Attesa avvio programma di misura
4 Valore di misura massimo registrato
5 Valore di misura minimo registrato
6 Valore di misura
7 Unità di misura
8 Criterio di avvio data/ora programmato

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

5 Elementi di visualizzazione e di comando

75

9 Capacità della batteria

Icona Capacità

75-100%

50-75%

25-50%

10-25%

<10%

Batteria scarica (il programma di misura è
stato arrestato).

> Leggere i dati e cambiare la batteria (vedi

Sostituzione delle batterie pagina 77).

10 Valore di allarme inferiore:

• lampeggia: il valore di allarme programmato viene

visualizzato

• illuminato: si è scesi al di sotto del valore di allarme

11 Valore di allarme superiore

• lampeggia: il valore di allarme programmato viene

visualizzato

• illuminato: il valore di allarme è stato superato

Per ragioni tecniche la velocità di visualizzazione dei
display a cristalli liquidi rallenta a temperature inferiori a 0
°C (circa 2 secondi a -10 °C, circa 6 secondi a -20 °C). Ciò
non influenza la precisione della misurazione.

Pos: 23 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Tastenfunktionen @ 5\mod_1263214477211 _211.doc @ 54476 @ 2 @ 1

5.2. Funzioni dei tasti

✓ Modalità Wait e criterio di start tramite tasto: programmati.

> Premere per circa 3 secondi il tasto GO per avviare il

programma di misura.

- Il programma di misura si avvia e nel display compare Rec.

✓ Modalità Wait:

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

6 Utilizzare il prodotto

76

> Premere il tasto GO per passare alle visualizzazioni "valore di

allarme superiore", "valore di allarme inferiore", "autonomia
batteria" e "ultimo valore misurato".

- Le visualizzazioni compaiono sul display nella sequenza sopra

indicata.

✓ Modalità Rec o End:

> Premere il tasto GO per passare alle visualizzazioni "valore di

misura massimo registrato", "valore di misura minimo
registrato", "valore di allarme superiore", "valore di allarme
inferiore", "autonomia batteria" e "ultimo valore misurato".

- Le visualizzazioni compaiono sul display nella sequenza sopra

indicata.

Pos: 24 /TD/Überschriften/6. Produkt verwenden @ 0\mod_11737749 28554_211.doc @ 331 @ 1 @ 1

6 Utilizzare il prodotto

Pos: 25 /TD/Produkt verwenden/testo 174-n eu/Hinweis Daten logger programmieren @ 5\ mod_1264769275750_211. doc @ 56856 @ 2 @ 1

6.1. Programmazione del data logger

Per adattare la programmazione del Vostro data logger ai vostri
bisogni individuali, è necessario il software testo ComSoft. È
possibile scaricare gratuitamente il software da Internet dopo
essersi registrati www.testo.com/download-center.

Le istruzioni per l'installazione e l'uso del software sono
disponibili nelle istruzioni d'uso testo ComSoft che vengono
scaricate congiuntamente al software.

Pos: 26 /TD/Produkt verwenden/testo 174-n eu/Wandhalterung montieren @ 5\mod_126321529 3216_211.doc @ 54508 @ 2 @ 1

6.2. Montaggio del supporto a muro

La minuteria per il montaggio (ad es. viti, tasselli) non è
compresa nelle fornitura.

✓ Il data logger è stato rimosso dal supporto a muro (vedi

Sbloccaggio/bloccaggio del data logger pagina 71).

1. Posizionare il supporto a muro sul punto desiderato.

2. Con una matita o simile contrassegnare la posizione della vite

di fissaggio.

3. Preparare il punto di fissaggio in base al materiale usato (ad

esempio realizzare il foro, inserire il tassello).

4. Fissare il supporto a muro con una vite adeguata.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

7 Manutenzione del prodotto

77

Pos: 27 /TD/Produkt verwenden/testo 174-n eu/Daten auslesen @ 5\mo d_1263298027793_21 1.doc @ 54829 @ 2 @ 1

6.3. Lettura dei dati

La lettura del data logger e l'elaborazione successiva dei dati letti
avviene tramite il software testo ComSoft, vedi le istruzioni d'uso a
parte.

Pos: 28 /TD/Überschriften/7. Produkt ins tand halten @ 0\mod_117 3789831362_211.doc @ 400 @ 1 @ 1

7 Manutenzione del prodotto

Pos: 29 /TD/Produkt instand halten/tes to 174-neu/Batteri en wechseln @ 5\mod_12632167 48788_211.doc @ 54571 @ 2 @ 1

7.1. Sostituzione delle batterie

Se si cambiano le batterie il programma di misurazione in
corso viene arrestato. I dati salvati rimangono in memoria.

1. Lettura dei dati salvati, vedi le istruzioni d'uso del software testo
ComSoft.

✓ Se a causa di un'autonomia residua delle batterie insufficiente,

la lettura dei dati memorizzati non dovesse essere più possibile:
> Cambiare le batterie e poi leggere i dati memorizzati.

2. Appoggiare il data logger sul lato frontale.

3. Sbloccare e togliere il coperchio del vano batterie sul retro del
data logger girandolo verso sinistra. Utilizzare a tal fine una
moneta.

4. Rimuovere le batterie scariche dal vano batterie.

5. Introdurre due batterie nuove (batterie a pastiglia da 3 V,
CR 2032 al litio) in modo tale che il polo positivo (+) sia visibile.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Manutenzione del prodotto

78

Utilizzare esclusivamente batterie di marca nuove. Se viene
impiegata una batteria parzialmente scarica, il calcolo
dell'autonomia residua delle batterie avviene in modo non
corretto.

6. Applicare il coperchio del vano batterie sul data logger e

chiuderlo facendolo girare a destra. Utilizzare a tal fine una
moneta.

- Sul display compare il valore di misura attuale.

Il data logger deve essere riconfigurato. A tal fine il
software testo ComSoft deve essere installato sul computer
e deve essere disponibile un collegamento al data logger
(vedi Collegamento del data logger al PC pagina 73).

7. Inserire il data logger nel supporto dell'interfaccia.

8. Avviare il software testo ComSoft e creare un collegamento al

data logger.

9. Riconfigurazione del data logger o ripristino della vecchia

configurazione memorizzata, vedi le istruzioni d'uso a parte
testo ComSoft.

- Il data logger è nuovamente pronto per l'uso.

Pos: 30 /TD/Produkt instand halten/tes to 174-neu/Gerät reini gen @ 5\mod_126761472244 7_211.doc @ 59666 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

8 Consigli e risoluzione dei problemi

79

7.2. Pulizia dello strumento

ATTENZIONE

Danneggiamento del sensore!

> Prestare attenzione che in fase di pulizia non si verifichino

infiltrazioni di liquidi all'interno dello strumento.

> In presenza di sporcizia sullo strumento, pulirlo con un panno

umido.

Non utilizzare detergenti aggressivi o solventi. Sono ammessi
detergenti delicati per uso domestico e l'impiego di acqua
saponata.

Pos: 31 /TD/Überschriften/8. Tipps und Hilfe @ 0\mod_1173789887985 _211.doc @ 409 @ 1 @ 1

8 Consigli e risoluzione dei problemi

Pos: 32 /TD/Überschriften/8.1 Fragen und An tworten @ 0\mod_117740 2017078_211.doc @ 1096 @ 2 @ 1

8.1. Domande e risposte

Pos: 33 /TD/Tipps und Hilfe/Fragen und Antwor ten/testo 174-neu @ 5\ mod_1263220827298_211. doc @ 54696 @ @ 1

Domanda Possibili cause/soluzioni

- - - -

si illumina nel display *

Il sensore del data logger è guasto.
> Contattare il proprio rivenditore o il

servizio assistenza testo.

* Questa visualizzazione compare nel display anche quando viene
trasmesso un nuovo programma di misurazione dal PC al data
logger. Si spegne dopo circa 8 secondi. In questo caso non si tratta
di un guasto!

Per eventuali domande, rivolgersi al proprio rivenditore o al servizio
assistenza testo. I dati di contatto sono riportati sul retro del
presente documento o alla pagina Internet
www.testo.com/service-contact.

Pos: 34 /TD/Überschriften/8.2 Zubehör und Ersatzteile @ 0\mod_11 77402058734_211.doc @ 1105 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

8 Consigli e risoluzione dei problemi

80

8.2. Accessori e pezzi di ricambio

Pos: 35 /TD/Tipps und Hilfe/Zubehör und Ersat zteile/testo 174- neu @ 5\mod_1263217721810_ 211.doc @ 54602 @ @ 1

Descrizione N° articolo

Mini data logger testo 174H, a 2 canali, con
supporto a muro, batteria (2 CR 2032 al litio)
e protocollo di collaudo

0572 6560

Mini data logger testo 174T, a 1 canale, con
supporto a muro, batteria (2 CR 2032 al litio)
e protocollo di collaudo

0572 1560

Interfaccia USB per la programmazione e la
lettura dei logger testo 174T e testo 174H

0572 0500

CD testo ComSoft (se non si desidera
realizzare il download gratuito con obbligo di
registrazione dal sito web)

0572 0580

Batterie a pastiglia da 3 V (CR 2032 al litio),
ordinare 2 batterie per logger

0515 0028

Certificato di collaudo ISO umidità, punti di
taratura 11,3 %UR; 50,0 %UR; 75,3 %UR per
+25 °C/+ 77°F; per ogni canale/strumento

0520 0176

Certificato di collaudo ISO temperatura, punti
di taratura -18 °C; 0 °C;+60 °C; per
canale/strumento

0520 0151

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

1 Índice

81

1 Índice

1 Índice ......................................................................................................81

2 Segurança e meio ambiente .................................................................82

2.1. Sobre esta documentação.............................................................82

2.2. Garantir a segurança.....................................................................83

2.3. Protecção do meio ambiente.........................................................83

3 Especificações.......................................................................................84

3.1. Utilização.......................................................................................84

3.2. Dados técnicos..............................................................................85

4 Os primeiros passos .............................................................................87

4.1. Remover/colocar o bloqueio do data logger ..................................87

4.2. Colocar as pilhas ...........................................................................88

4.3. Conectar o data logger ao PC .......................................................89

5 Elementos do visor e de comando.......................................................90

5.1. Visor ..............................................................................................90

5.2. Funções dos botões ......................................................................91

6 Utilizar o produto...................................................................................92

6.1. Programar o data logger................................................................92

6.2. Montar o suporte de parede ..........................................................92

6.3. Recolher os dados.........................................................................93

7 Manutenção do produto........................................................................93

7.1. Substituir as pilhas ........................................................................93

7.2. Limpar o instrumento.....................................................................95

8 Conselhos e assistência .......................................................................95

8.1. Perguntas e respostas...................................................................95

8.2. Acessórios e peças de substituição...............................................96

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

2 Segurança e meio ambiente

82

Pos: 2 /TD/Überschriften/2. Sic herheit und Umwelt @ 0\mod_11737747 19351_216.doc @ 296 @ 1 @ 1

2 Segurança e meio ambiente

Pos: 3 /TD/Überschriften/2.1 Zu diese m Dokument @ 0\mod_117377525 2351_216.doc @ 350 @ 2 @ 1

2.1. Sobre esta documentação

Pos: 4 /TD/Sicherheit und Umwelt/Zu diese m Dokument/VerwendungV erwendung (Standard) @ 0\mod_1173775068554_21 6.doc @ 341 @ 5 @ 1

Utilização

> Leia com atenção toda a documentação e familiarize-se com o

manuseamento do produto antes de o utilizar. Tenha
especialmente em conta as indicações de segurança e as
notas de aviso, de modo a prevenir ferimentos e danos no
produto.

> Mantenha esta documentação à mão, de modo a poder

consultá-la sempre que necessário.

> Entregue-a aos próximos utilizadores deste produto.

Pos: 5 /TD/Sicherheit und Umwelt/Zu diese m Dokument/Symbole und Sc hreibkonventionenSy mbole und Schreibkon v. [Standard_groß] @ 0\ mod_1174982140622_216. doc @ 519 @ 5 @ 1

Símbolos e convenções de escrita
Símbolo Significado

Nota de aviso, nível de perigo segundo a palavra
de advertência:

Aviso! Perigo de ferimentos graves.
Precaução! Perigo de ferimentos leves ou

danos materiais.
> Tome as precauções indicadas.
Nota: informações básicas ou complementares.

1. ...

2. ...

Acção: vários passos, é importante respeitar a
sequência.

> ... Acção: um passo ou passo opcional.

- ... Resultado de uma acção.

Menu Elementos do instrumento, do visor do

instrumento ou da interface do programa.

[OK] Botões de comando do instrumento ou botões

da interface do programa.
... | ... Funções/caminhos dentro de um menu.
“...” Exemplos

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

2 Segurança e meio ambiente

83

Pos: 6 /TD/Überschriften/2.2 Sic herheit gewährleisten @ 0\mod_ 1173780783960_216. doc @ 370 @ 2 @ 1

2.2. Garantir a segurança

Pos: 7 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/Pr odukt bestimmungsg emäß verwenden @ 0\mod_11737 81261848_216.doc @ 390 @ @ 1

> Utilizar o produto apenas de forma apropriada e de acordo com

a sua finalidade, dentro dos parâmetros mencionados nos
dados técnicos. Não aplique força.

Pos: 8 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ testo 174-175/spannun gsführende Teile 174 @ 5\ mod_1263289587021_216. doc @ 54799 @ @ 1

> Nunca efectuar medições com o instrumento em ou junto de

pontos sob tensão eléctrica.

> Mantenha em especial os contactos de leitura da parte

posterior do data logger longe de pontos sob tensão eléctrica.

Pos: 9 /TD/Sicherheit und Umwelt/Sicher heit gewährleisten/ Nur beschriebene War tungsarbeiten durchf ühren @ 0\mod_1175692705195 _216.doc @ 605 @ @ 1

> Leve a cabo apenas as tarefas de manutenção e de reparação

do instrumento descritas na documentação. Ao fazê-lo, respeite
os passos indicados. Utilize apenas peças de substituição
originais testo.

Pos: 10 /TD/Überschriften/2.3 Umwelt sc hützen @ 0\mod_117378084 3645_216.doc @ 379 @ 2 @ 1

2.3. Protecção do meio ambiente

Pos: 11.1 /TD/Sicherheit und Umwelt/Um welt schützen/Akkus/ Batterien entsorgen @ 0\ mod_1175693637007_216. doc @ 623 @ @ 1

> Elimine pilhas recarregáveis com defeito/pilhas gastas de

acordo com as especificações legais vigentes.

Pos: 11.2 /TD/Sicherheit und Umwelt/Um welt schützen/Produk t entsorgen @ 0\mod_1173780 307072_216.doc @ 361 @ @ 1

> Chegado ao fim da sua vida útil, elimine este produto

separadamente num ponto de recolha para equipamentos
eléctricos e electrónicos (ter em contas as prescrições locais)
ou então envie-o à testo para que proceda à sua eliminação
correcta.

Pos: 12 /TD/Überschriften/3. Leistu ngsbeschreibung @ 0\mod_1 173774791554_216. doc @ 305 @ 1 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Especificações

84

3 Especificações

Pos: 13 /TD/Überschriften/3.1 Verwendun g @ 0\mod_1176211016437_ 216.doc @ 699 @ 2 @ 1

3.1. Utilização

Pos: 14 /TD/Leistungsbeschreibung/Ver wendung/testo 174-n eu @ 5\mod_1263286512 268_216.doc @ 54767 @ 5 @ 1

Os data logger testo 174 servem para guardar e recolher valores
de medição individuais e séries de medição.

Os valores de medição são medidos com testo 174, guardados e
transferidos para o PC através da interface, onde podem ser
recolhidos e avaliados com a ajuda do software testo ComSoft.
Através do software também é possível programar os data loggers
individualmente.

Exemplos de aplicação

O testo 174T é o instrumento ideal para a medição da temperatura
em frigoríficos, arcas frigoríficas, câmaras frigoríficas e balcões
frigoríficos.

O testo 174H controla as condições climáticas, p. ex. em
armazéns, escritórios e áreas de produção.

Pos: 15 /TD/Überschriften/3.2 Techni sche Daten @ 0\mod_11762110 88437_216.doc @ 708 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Especificações

85

3.2. Dados técnicos

Pos: 16 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-T @ 5\mod_1263220133 966_216.doc @ 54665 @ 5 @ 1

testo 174T
Propriedade Valores

Tipo de sonda Sensor de temperatura NTC int.
Gama de medição -30 ... +70 °C
Exactidão ±0,5 °C (-30 ... +70 °C)
Resolução 0,1 °C
Temperatura de

funcionamento

-30 ... +70 °C

Temperatura de
armazenamento

-40 ... +70 °C

Tipo de pilha

2 x pilhas tipo botão de 3 V (2 x CR 2032

lítio)
Autonomia 500 dias (taxa de medição 15 min., +25 °C)
Tipo de protecção IP65
Taxa de medição 1 min. até 24 h (seleccionável)
Memória 16.000 valores de medição
Software Compatível com Windows XP, Vista, Win7
Normas

2004/108/CE, cumpre as directivas segundo

a norma EN 12830

12

Garantia

24 meses, condições de garantia: consultar a

página de Internet www.testo.com/warranty

Pos: 17 /TD/Leistungsbeschreibung/ Technische Daten/test o 174-H @ 5\mod_1263219406 290_216.doc @ 54634 @ 5 @ 1

12

Tenha em conta o facto de que é necessário realizar regularmente um
controlo e uma calibração segundo a norma EN 13486 (recomendação:
anualmente) neste instrumento segundo a norma EN 12830. Para informações
mais detalhadas, contacte-nos.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

3 Especificações

86

testo 174H
Propriedade Valores

Tipo de sonda

Sensor de temperatura NTC e sensor de
humidade capacitivo int.

Gama de medição

0 ... 100 %HR (Não para atmosfera com
condensação

13

), -20 ... +70 °C

Exactidão da
humidade

± 3 %HR (2 %HR ... 98 %HR) a +25°C
±0,03 %HR/K ± 1 dígito

Exactidão da
temperatura

±0,5 °C (-20 ... +70 °C)

Resolução 0,1 %HR, 0,1 °C
Temperatura de

funcionamento

-20 ... +70 °C

Temperatura de
armazenamento

-40 ... +70 °C

Tipo de pilha

2 x pilhas tipo botão de 3 V (2 x CR 2032

lítio)
Autonomia 1 ano (taxa de medição 15 min., +25 °C)
Tipo de protecção IP20
Taxa de medição 1 min. até 24 h (seleccionável)
Memória 2 x 8.000 valores de medição
Software Compatível com Windows XP, Vista, Win7

Garantia 24 meses, condições de garantia: consultar a

página da internet www.testo.com/warranty

Directiva CE 2004/108/CE

Pos: 18 /TD/Überschriften/5. Erste Sc hritte @ 0\mod_1173774895 039_216.doc @ 323 @ 1 @ 1

13

Para a utilização contínua a alta humidade (>80%HR a ≤30°C durante >12h,
>60%HR a >30°C durante >12h) deve contactar-nos via
www.testo.com/service-contact

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

4 Os primeiros passos

87

4 Os primeiros passos

Pos: 19 /TD/Erste Schritte/testo 174-neu/ Datenlogger entsi chern/sicher n @ 5\mod_1263215698078_216. doc @ 54540 @ 255 @ 1

4.1. Remover/colocar o bloqueio do data logger

O data logger é fornecido com o bloqueio activo.

Remover o bloqueio do data logger

1. Deslocar ambos os trincos na parte inferior do suporte de
parede para fora.

2. Retirar o data logger do suporte de parede.

Colocar o bloqueio do data logger

1. Colocar o data logger no suporte de parede.

2. Deslocar ambos os trincos na parte inferior do suporte de
parede para dentro.

Pos: 20 /TD/Erste Schritte/testo 174-neu/ Batterien einle gen @ 5\mod_1263201343068 _216.doc @ 54190 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Os primeiros passos

88

4.2. Colocar as pilhas

1. Virar o data logger com a face para baixo.

2 Abrir a tampa do compartimento para as pilhas na parte de trás

do data logger rodando-a para a esquerda e retirá-la.

Para tal, pode utilizar um moeda.

3. Colocar as pilhas incluídas (pilha tipo botão de 3 V, CR 2032

lítio) de forma a que o pólo positivo (+) seja visível.

4. Colocar a tampa do compartimento para as pilhas sobre o data

logger e fechá-la rodando para a direita.

Para tal, pode utilizar um moeda.

- No visor pode ver-se a temperatura actual.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

4 Os primeiros passos

89

Pos: 21 /TD/Erste Schritte/testo 174-neu/ Datenlogger an PC ansc hließen Hardware @ 5\mod_12 63211400814_216.doc @ 54221 @ 2 @ 1

4.3. Conectar o data logger ao PC

1. Instalar o software testo ComSoft.

O software está disponível na internet através de download gratuito
com registo obrigatório: www.testo.com/download-center.

Para obter informações sobre a instalação e utilização do
software, consulte o manual de instruções testo ComSoft,
cujo download se faz juntamente com o software.

Se não desejar efectuar o download através da internet,
também é possível encomendar o software em cd (n.° de
artigo 0572 0580).

2. Conectar o cabo da interface a uma entrada USB livre do PC.

3. Introduzir o data logger no suporte da interface.

4. Configurar o data logger, ver manual de instruções em
separado testo ComSoft.

Pos: 22 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Anzeige- und Bediene lemente, Display @ 5\ mod_1263213777144_216. doc @ 54416 @ 12 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

5 Elementos do visor e de comando

90

5 Elementos do visor e de comando

5.1. Visor

Dependendo do modo de operação, o visor mostra
informações diferentes. No manual de instruções breve que
acompanha cada data logger, pode consultar uma
representação detalhada das informações disponíveis.

1 Programa de medição a funcionar
2 Programa de medição terminado
3 A esperar o início do programa de medição
4 Valor de medição mais alto guardado
5 Valor de medição mais baixo guardado
6 Valor de medição
7 Unidades
8 Critério de início Data/hora programado
9 Capacidade da pilha

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

5 Elementos do visor e de comando

91

Símbolo Capacidade

75-100%

50-75%

25-50%

10-25%

<10%

Pilha gasta (o programa de medição foi
interrompido).

> Recolher os dados e substituir a pilha (ver

Substituir as pilhas pág. 93).

10 Valor de alarme inferior:

• A piscar: visualiza-se o valor de alarme programado

• Aceso: o valor de alarme programado não foi alcançado

11 Valor de alarme superior

• A piscar: visualiza-se o valor de alarme programado

• Aceso: o valor de alarme programado foi ultrapassado

Por razões técnicas, a velocidade de visualização nos
visores de cristal líquido diminuí a temperaturas abaixo dos
0 °C (aprox. 2 segundos a -10 °C, aprox. 6 segundos a -20
°C). Isto não exerce qualquer influência na exactidão da
medição.

Pos: 23 /TD/Produktbeschreibung/Übersi cht/testo 174-ne u/Tastenfunktionen @ 5\mod_1263214477211 _216.doc @ 54477 @ 2 @ 1

5.2. Funções dos botões

✓ Modo de funcionamento Wait e critério de "Início por tecla"

programado.

> Carregar no botão GO durante aprox. 3 segundos para iniciar o

programa de medição.

- O programa de medição inicia e no visor surge a palavra Rec.

✓ Modo de funcionamento Wait:

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

6 Utilizar o produto

92

> Carregar no botão GO para comutar entre as visualizações de

valor de alarme superior, valor de alarme inferior, autonomia da
pilha e último valor de medição.

- As visualizações surgem no visor pela ordem referida.

✓ Modo de funcionamento Rec ou End:

> Carregar no botão GO para comutar entre as visualizações de

valor de medição mais alto guardado, valor de medição mais
baixo guardado, valor de alarme superior, valor de alarme
inferior, autonomia da pilha e último valor de medição.

- As visualizações surgem no visor pela ordem referida.

Pos: 24 /TD/Überschriften/6. Produkt verwenden @ 0\mod_11737749 28554_216.doc @ 332 @ 1 @ 1

6 Utilizar o produto

Pos: 25 /TD/Produkt verwenden/testo 174-n eu/Hinweis Daten logger programmieren @ 5\ mod_1264769275750_216. doc @ 56857 @ 2 @ 1

6.1. Programar o data logger

Para adaptar a programação do data logger às suas necessidades
individuais, é necessário o software testo ComSoft. O software
está disponível na internet através de download gratuito com
registo obrigatório www.testo.com/download-center.

Para obter informações sobre a instalação e utilização do
software, consulte o manual de instruções testo ComSoft,
cujo download se faz juntamente com o software.

Pos: 26 /TD/Produkt verwenden/testo 174-n eu/Wandhalterung montieren @ 5\mod_126321529 3216_216.doc @ 54509 @ 2 @ 1

6.2. Montar o suporte de parede

Os materiais de montagem (p. ex., parafusos, buchas) não
estão incluídos.

✓ Retirou-se o data logger do suporte de parede (ver

Remover/colocar o bloqueio do data logger pág. 87).

1. Posicionar o suporte de parede no local desejado.

2. Com a ajuda de um lápis ou semelhante, marcar o ponto para o

parafuso de fixação.

3. Preparar o local para a fixação de acordo com o tipo de

material (p. ex., perfurar um orifício, colocar uma bucha).

4. Fixar o suporte de parede com a ajuda de um parafuso

adequado.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Manutenção do produto

93

Pos: 27 /TD/Produkt verwenden/testo 174-n eu/Daten auslesen @ 5\mo d_1263298027793_21 6.doc @ 54830 @ 2 @ 1

6.3. Recolher os dados

A leitura do data logger e o processamento posterior dos dados
recolhidos é feito através do software testo ComSoft, ver o manual
de instruções em separado.

Pos: 28 /TD/Überschriften/7. Produkt ins tand halten @ 0\mod_117 3789831362_216.doc @ 401 @ 1 @ 1

7 Manutenção do produto

Pos: 29 /TD/Produkt instand halten/tes to 174-neu/Batteri en wechseln @ 5\mod_12632167 48788_216.doc @ 54572 @ 2 @ 1

7.1. Substituir as pilhas

Ao substituir as pilhas, o programa de medição em curso
pára. No entanto, os dados guardados não se perdem.

1. Recolher os dados guardados, ver manual de instruções do
software testo ComSoft.

✓ Se, devido à capacidade demasiado baixa da pilha, não for

possível recolher os dados guardados:
> Substituir as pilhas e depois recolher os dados guardados.

2. Virar o data logger com a face para baixo.

3. Abrir a tampa do compartimento para as pilhas na parte de trás
do data logger rodando-a para a esquerda. Para tal, pode
utilizar um moeda.

4. Retirar as pilhas gastas do compartimento para as pilhas.

5. Colocar duas pilhas novas (pilhas tipo botão de 3 V, CR 2032
lítio) de forma a que o pólo positivo (+) seja visível.

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

7 Manutenção do produto

94

Utilizar apenas pilhas de marca novas. Se utilizar uma pilha
já meia gasta, o cálculo da capacidade da pilha não será
feito correctamente.

6. Colocar a tampa do compartimento para as pilhas sobre o

compartimento para as pilhas e fechá-la rodando para a direita.
Para tal, pode utilizar um moeda.

- No visor pode ver-se o valor de medição actual.

É necessário configurar o data logger novamente. Para tal,
o software testo ComSoft tem que estar instalado no
computador e deve existir uma conexão configurada para o
data logger (ver Conectar o data logger ao PC pág. 89).

7. Introduzir o data logger no suporte da interface.

8. Iniciar o software testo ComSoft e estabelecer uma conexão

com o data logger.

9. Voltar a configurar o data logger ou instalar a configuração

antiga guardada; ver o manual de instruções em separado
testo ComSoft.

- O data logger está novamente pronto a funcionar.

Pos: 30 /TD/Produkt instand halten/tes to 174-neu/Gerät reini gen @ 5\mod_126761472244 7_216.doc @ 59667 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

8 Conselhos e assistência

95

7.2. Limpar o instrumento

ATENÇÃO

Danificação do sensor!

> Certifique-se que durante a limpeza não entre líquido para

dentro da caixa.

> No caso de esta apresentar sujidade, limpe a caixa do

instrumento com um pano húmido.

Não utilize produtos de limpeza ou solventes agressivos. Podem
utilizar-se produtos de limpeza domésticos fracos ou espumas de
sabão.

Pos: 31 /TD/Überschriften/8. Tipps und Hilfe @ 0\mod_1173789887985 _216.doc @ 410 @ 1 @ 1

8 Conselhos e assistência

Pos: 32 /TD/Überschriften/8.1 Fragen und An tworten @ 0\mod_117740 2017078_216.doc @ 1097 @ 2 @ 1

8.1. Perguntas e respostas

Pos: 33 /TD/Tipps und Hilfe/Fragen und Antwor ten/testo 174-neu @ 5\ mod_1263220827298_216. doc @ 54697 @ @ 1

Pergunta Causas possíveis/Solução

- - - -

está aceso no visor *

O sensor do data logger está
avariado.

> Contacte o seu vendedor ou o

serviço de assistência ao cliente
testo.

* Esta visualização também surge no visor, se for transmitido um
programa de medição novo do PC ao data logger. A visualização
apaga-se depois de aprox. 8 segundos. Neste caso não se trata de
um erro.

Se tiver alguma questão, contacte o seu vendedor ou o serviço de
assistência ao cliente Testo. Consulte os dados de contacto no
verso do presente documento ou na página da internet
www.testo.com/service-contact.

Pos: 34 /TD/Überschriften/8.2 Zubehör und Ersatzteile @ 0\mod_11 77402058734_216.doc @ 1106 @ 2 @ 1

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

8 Conselhos e assistência

96

8.2. Acessórios e peças de substituição

Pos: 35 /TD/Tipps und Hilfe/Zubehör und Ersat zteile/testo 174- neu @ 5\mod_1263217721810_ 216.doc @ 54603 @ @ 1

Descrição N.° de artigo

Pequeno data logger testo 174H de 2 canais,
incl. suporte de parede, pilha (2 x CR 2032
lítio) e protocolo de calibração

0572 6560

Pequeno data logger testo 174T de 1 canal,
incl. suporte de parede, pilha (2 x CR 2032
lítio) e protocolo de calibração

0572 1560

Interface USB para programar e ler os
loggers testo 174T e testo 174H

0572 0500

CD testo ComSoft (se não desejar o
download gratuito com registo obrigatório a
partir da página Web)

0572 0580

Pilha tipo botão de 3 V (CR 2032 lítio),
encomendar 2 pilhas por logger

0515 0028

Certificado de calibração ISO de humidade,
pontos de calibração 11,3 %HR; 50,0 %HR;
75,3 %HR a +25°C/+77°F; por
canal/instrumento

0520 0176

Certificado de calibração ISO de
temperatura, pontos de calibração -18 °C;
0 °C; +60 °C; por canal/instrumento

0520 0151

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

all-guides.com

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

98

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com

0970 1743 de en fr es it pt 02

testo AG

Postfach 1140, 79849 Lenzkirch
Testo-Straße 1, 79853 Lenzkirch
Telefon: [phone]
Fax: [phone]
E-Mail: [e-mail]

Internet: http://www.testo.com

www. .com

[e-mail]1.800.561.8187

All manuals and user guides at all-guides.com
