TESTO 0632 3330 Application Information

Anwendungshinweise de
Application information en

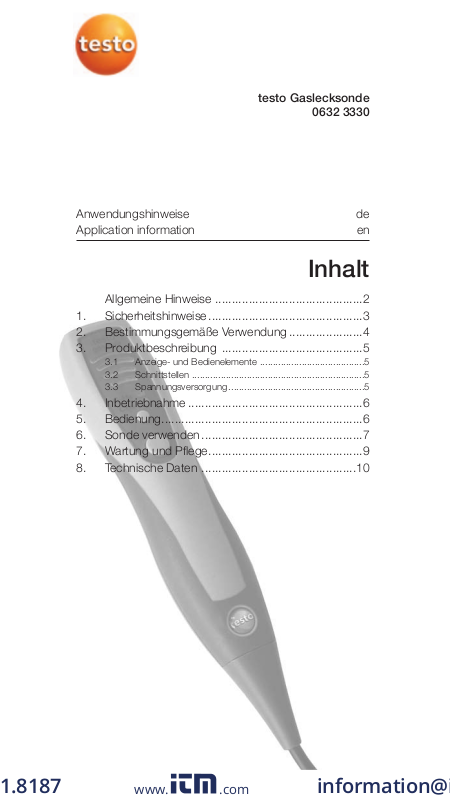

testo Gaslecksonde

0632 3330

Inhalt

Allgemeine Hinweise ............................................2

1. Sicherheitshinweise..............................................3

2. Bestimmungsgemäße Verwendung......................4

3. Produktbeschreibung ..........................................5

3.1 Anzeige- und Bedienelemente ........................................5

3.2 Schnittstellen ..................................................................5

3.3 Spannungsversorgung ....................................................5

4. Inbetriebnahme ....................................................6

5. Bedienung............................................................6

6. Sonde verwenden ................................................7

7. Wartung und Pflege..............................................9

8. Technische Daten ..............................................10

www. .com

[e-mail]1.800.561.8187

Allgemeine Hinweise2

Allgemeine Hinweise

Dieses Kapitel gibt wichtige Hinweise zur Nutzung der vor­liegenden Dokumentation.

Diese Dokumentation enthält Informationen, die für einen
sicheren und effizienten Einsatz des Produkts beachtet
werden müssen.

Lesen Sie diese Dokumentation aufmerksam durch und
machen Sie sich mit der Bedienung des Produkts vertraut,
bevor Sie es einsetzen. Bewahren Sie dieses Dokument
griffbereit auf, um bei Bedarf nachschlagen zu können.
Beachten Sie auch die Bedienungsanleitung zum Mess­gerät.

Diese Dokumentation beschreibt das Produkt
testo Gaslecksonde 0632 3330.

Kennzeichnungen

Darstellung Bedeutung Bemerkungen

Warnhinweis: Warnung! Warnhinweis aufmerksam lesen und die

genannten Vorsichtsmaßnahmen treffen!
Schwere Körperverletzungen können
eintreten, wenn die genannten
Vorsichtsmaßnahmen nicht getroffen
werden.

Warnhinweis: Vorsicht! Warnhinweis aufmerksam lesen und die

genannten Vorsichtsmaßnahmen treffen!
Leichte Körperverletzungen oder Sach­schäden können eintreten, wenn die
genannten Vorsichtsmaßnahmen nicht
getroffen werden.

Hinweis Weist auf Besonderheiten oder Sonder-

fälle hin.

± Handlungsziel Nennt das Ziel, welches durch die

darauffolgend beschriebenen
Handlungen erreicht werden soll.

 Voraussetzung Muss erfüllt sein, damit eine Handlung

wie angegeben ausgeführt werden
kann.

i, 1, 2, ... Handlungsschritt Handlungsschritte wie angegeben

ausführen.

Bedientaste Taste drücken.

- Resultat Nennt das Ergebnis einer Handlung.

Taste

www. .com

[e-mail]1.800.561.8187

1. Sicherheitshinweise 3

1. Sicherheitshinweise

Dieses Kapitel nennt allgemeine Regeln, die für einen
sicheren Umgang mit dem Produkt unbedingt beachtet
werden müssen.

Beachten Sie auch die Sicherheitshinweise in der
Bedienungsanleitung zum Messgerät!

Personenschäden/Sachschäden vermeiden

i Setzen Sie das Produkt nicht als Überwachungsgerät für

die persönliche Sicherheit ein! Das Produkt ist keine
Schutzausrüstung!

i Melden Sie Beschädigungen, Störungen oder Fehler-

anzeigen dem Hersteller und lassen Sie das Produkt
überprüfen bzw. reparieren. Fehlerhafte Produkte bergen
ein Sicherheitsrisiko und dürfen deshalb nicht mehr
verwendet werden.

i Vermeiden Sie Verschmutzungen der Sonde und den

Kontakt des Sensors mit Silikon oder Silikondämpfen,
da dies zu Fehlanzeigen oder zur Zerstörung des
Sensors führen kann.

Produktsicherheit/Gewährleistungsansprüche wahren

i Betreiben Sie das Produkt nur innerhalb der in den

Technischen Daten vorgegebenen Parameter.

i Wenden Sie keine Gewalt an. Verwenden Sie das

Produkt nur sach- und bestimmungsgemäß.

i Öffnen Sie das Produkt nicht. Wartungs- und Reparatur-

arbeiten dürfen nur durch autorisiertes Fachpersonal
ausgeführt werden.

Fachgerecht entsorgen

i Senden Sie das Produkt nach Ende der Nutzungszeit

an Testo. Wir sorgen für eine umweltschonende Ent­sorgung.

de

enfresitptsvnl????

www. .com

[e-mail]1.800.561.8187

2. Bestimmungsgemäße Verwendung4

2. Bestimmungsgemäße
Verwendung

Dieses Kapitel nennt die Anwendungsbereiche, für die das
Produkt bestimmt ist.

Setzen Sie dass Produkt nur für die Bereiche ein, für die es
konzipiert wurde. Im Zweifelsfall bitte bei Testo nachfragen.

Die testo Gaslecksonde 0632 3330 ermöglicht in Verbin­dung mit einem kompatiblen testo Messgerät die kurz­zeitige Detektion von Gasen. Der Mehrbereichs-Sensor
kann wahlweise Methan (CH4) oder Propan (C3H8) in
einem Konzentrationsbereich von wenigen ppm bis
10000ppm aufspüren.

Das Produkt wurde für folgende Aufgaben/Bereiche
konzipiert:

· Gasnachweis in Räumen

· Ortung von Leckstellen an Gasanlagen.

In folgenden Bereichen darf das Produkt

nicht

eingesetzt

werden:

· für kontinuierliche Messungen

· als Sicherheits(alarm)-Gerät

www. .com

[e-mail]1.800.561.8187

3. Produktbeschreibung 5

3. Produktbeschreibung

Dieses Kapitel gibt eine Übersicht über die Komponenten
des Produkts und deren Funktionen.

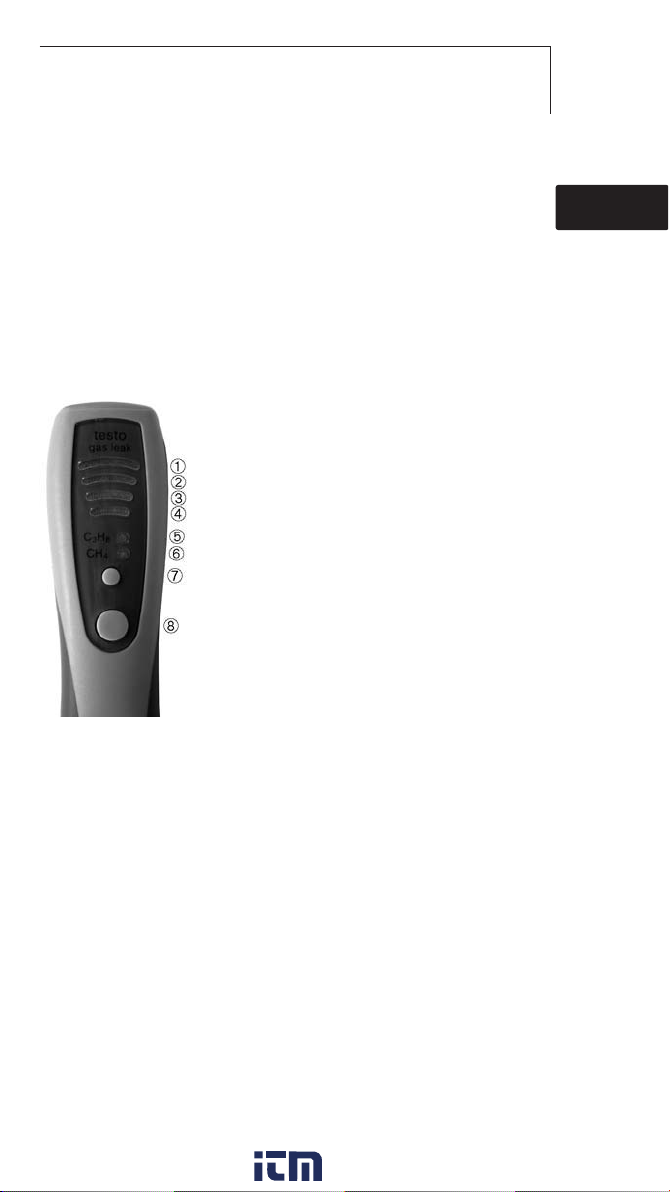

3.1 Anzeige- und
Bedienelemente

LEDs für die Anzeige der
Gaskonzentration:

 >1 Vol.% (10000ppm)
 >1000ppm
 >100ppm
 >10ppm

LEDs für die Anzeige der gewählten
Gasart:

 Propan (C3H8)
 Methan (CH4)

Bedientasten:

 Gasart wählen
 Unterdrückung von Hintergrund-

konzentration de-/aktivieren

3.2 Schnittstellen

Anschlussstecker

Der Anschlussstecker ermöglicht den Anschluss der Sonde
an ein kompatibles testo Messgerät.

3.3 Spannungsversorgung

Die Spannungsversorgung erfolgt über das testo Mess­gerät.

de

enfresitptsvnl????

www. .com

[e-mail]1.800.561.8187

4. Inbetriebnahme6

4. Inbetriebnahme

Dieses Kapitel beschreibt die Handlungsschritte, die zur
Inbetriebnahme des Produkts erforderlich sind.

Es sind keine speziellen Handlungsschritte zur Inbetrieb­nahme des Produkts erforderlich.

5. Bedienung

Dieses Kapitel beschreibt die Handlungsschritte, die beim
Einsatz des Produkts häufig ausgeführt werden müssen.

±

Sonde aanschließen:

Bei vielen Messgeräten müssen externe Fühler/Sonden vor
dem Einschalten des Messgeräts angeschlossen werden.

i Schließen Sie die Sonde entsprechend den Beschrei-

bungen in der Bedienungsanleitung zum Messgerät
an.

±

Betriebsbereitschaft hherstellen:

Während der Aufheiz- und Nullungsphase muss sich die
Sonde an Frischluft befinden, damit der Nullpunkt korrekt
gesetzt wird. Ein Umstellen der Gasart ist nur während der
Aufheiz- und Nullungsphase der Sonde möglich.

 Die Gaslecksonde ist an ein kompatibles testo Mess-

gerät angeschlossen.

 Das Messgerät ist eingeschaltet.
i Nur testo 330: Funktion Lecksuche aktivieren und mit

die Gaslecksonde einschalten.

- Durch ein Signalton und ein kurzes Aufleuchten
aller LEDs wird angezeigt, dass die Sonde einge­schaltet ist.

Start

www. .com

[e-mail]1.800.561.8187

5. Bedienung 7

- Die Aufheiz- und Nullungsphase (ca. 45s) startet.
Während dieser Phase blinkt die grüne LED der
eingestellten Gasart.

i Während der Aufheiz- und Nullungsphase die zu

detektierende Gasart einstellen: (kleine Taste)
gedrückt halten, bis ein Signalton ertönt.

- Nach Abschluss der Aufheiz- und Nullungsphase
leuchtet die grüne LED der eingestellten Gasart.
Der Ticker-Ton zur akustischen Anzeige der Gas­konzentration ertönt (testo 330: Alarmsignal muss
eingeschaltet sein). Die Sonde ist nun betriebs­bereit.

6. Sonde verwenden

Laut DVGW-Merkblatt G465-4 sind Gasspürgeräte vor
jeder Rohrnetzprüfung einem Empfindlichkeitstest mit
einem Prüfgas von 1Vol.% Methan zu unterziehen.

Gaskonzentrationen unterhalb der Unteren Explosions­grenze können durch Lüften der Räume reduziert werden.

±

Detektion vvon GGasen/Lecksuche ddurchführen:

Lebensgefahr ddurch GGasexplosion!

Bei Überschreiten der Messgrenze (alle LEDs zur
Anzeige der Gaskonzentration leuchten) kann
Explosionsgefahr bestehen.

i Verlassen Sie das Gebäude unverzüglich und

leiten Sie Sicherungsmaßnahmen durch den
Gasversorger oder die Feuerwehr ein!

 Die Gaslecksonde ist betriebsbereit.

º Siehe Kapitel BEDIENUNG.

de

enfresitptsvnl????

www. .com

[e-mail]1.800.561.8187

6. Sonde verwenden8

i

Mit der Gaslecksonde die zu prüfende Räumlichkeit/
Anlage auf vorhandene Gaskonzentrationen ab­suchen.

- Die detektierte Gaskonzentration wird optisch
(LEDs) und akustisch angezeigt (Ticker-Ton,
testo 330: Alarmsignal muss eingeschaltet sein). Bei
steigender Gaskonzentration wird die Tonfolge
schneller, bei Erreichen der Alarmschwelle ertönt
ein Dauerton (testo 330: Alarmsignal muss einge­schaltet sein).

In einigen Anwendungsfällen kann es erforderlich sein,
Gas-Hintergrundkonzentrationen zu unterdrücken. Dies
ist bis max. 250ppm möglich.

i Funktion aktivieren: Taste (große Taste) gedrückt

halten, bis ein Signalton ertönt.

- Bei Gaskonzentration in der Umgebungsluft von

0...250ppm:
Die Gaslecksonde setzt den Nullpunkt auf die
aktuelle Gaskonzentration in der Umgebungsluft.

Bei Gaskonzentration in der Umgebungsluft größer
250ppm:
Die Gaslecksonde setzt den Nullpunkt auf die
maximal unterdrückbare Gaskonzentration von
250ppm.

- Die LED der eingestellten Gasart blinkt. Damit wird
angezeigt, dass eine Gas-Hintergrundkonzentration
unterdrückt wird.

i Funktion deaktivieren: Taste (große Taste) gedrückt

halten, bis ein Signalton ertönt.

www. .com

[e-mail]1.800.561.8187

7. Wartung und Pflege 9

7. Wartung und Pflege

Dieses Kapitel beschreibt die Handlungsschritte, die zur
Erhaltung der Funktionsfähigkeit und zur Verlängerung der
Lebensdauer des Produkts beitragen.

±

Gehäuse rreinigen:

 Gaslecksonde ist von Gerät getrennt.

1 Gehäuse bei Verschmutzung mit einem leicht

angefeuchteten Tuch (Seifenlauge) reinigen. Keine
scharfen Reinigungs- oder Lösungsmittel verwenden!
Darauf achten, dass keine Flüssigkeit in die Sensor­Öffnung eindringt.

2 Gaslecksonde nach einer Reinigung 30min trocknen

lassen.

±

Funktionssicherheit ggewährleisten:

Wir empfehlen, gemäß DVGW-Merkblatt G465-4, eine
jährliche Überprüfung des Gasspürgeräts durch eine
autorisierte Servicestelle durchführen zu lassen.

i Wenden Sie sich bezüglich der Überprüfung bitte an

Ihren Händler oder den Testo-Kundendienst.

de

enfresitptsvnl????

www. .com

[e-mail]1.800.561.8187

8. Technische Daten10

8. Technische Daten

Dieses Kapitel nennt die Technischen Daten des Produkts.

Eigenschaft Werte

Sensor Gassensitiver Halbleiter
Anzeigebereiche 0..10000ppm CH4

0..10000ppm C3H8
Untere Ansprechschwelle <10ppm
Reaktionszeit <1s
Ansprechzeit t90 <3s
Aufheizzeit ca. 50s
Betriebstemperatur -5...45 °C
Lagertemperatur -20...50 °C
EU-Richtlinie 89/336/EWG
Prüfungen Erfüllt die Anforderungen nach DVGW G465-4
Garantie 2 Jahre

www. .com

[e-mail]1.800.561.8187

Notizen 11

de

enfresitptsvnl????

www. .com

[e-mail]1.800.561.8187

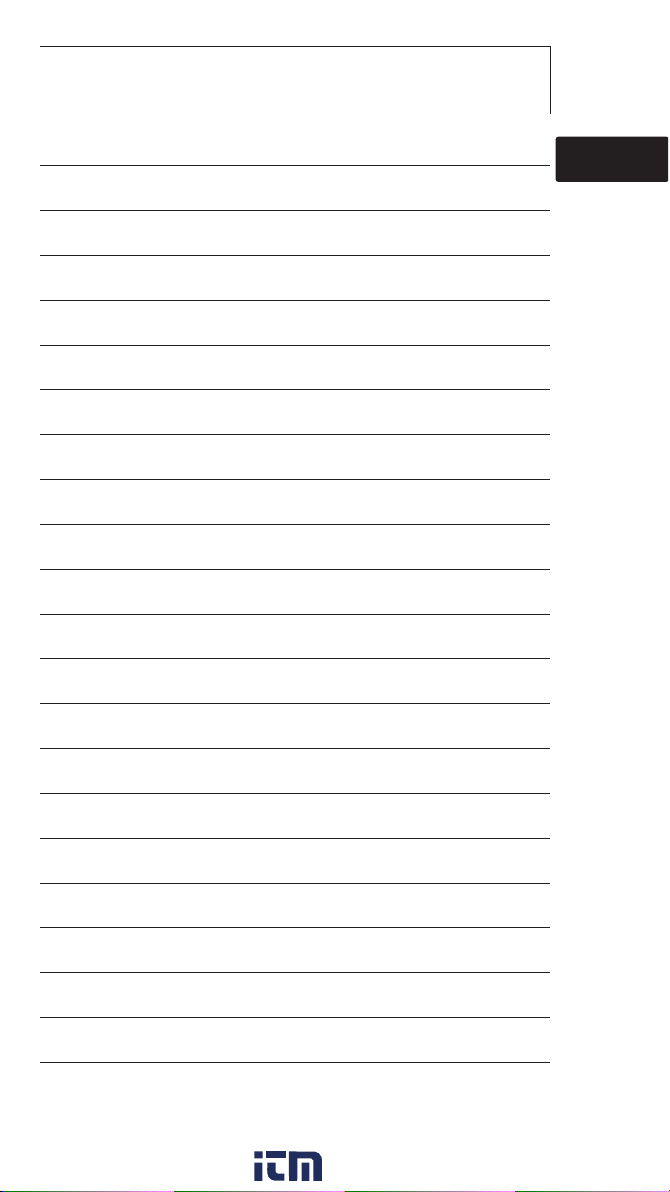

Notizen12

www. .com

[e-mail]1.800.561.8187

Anwendungshinweise de
Application information en

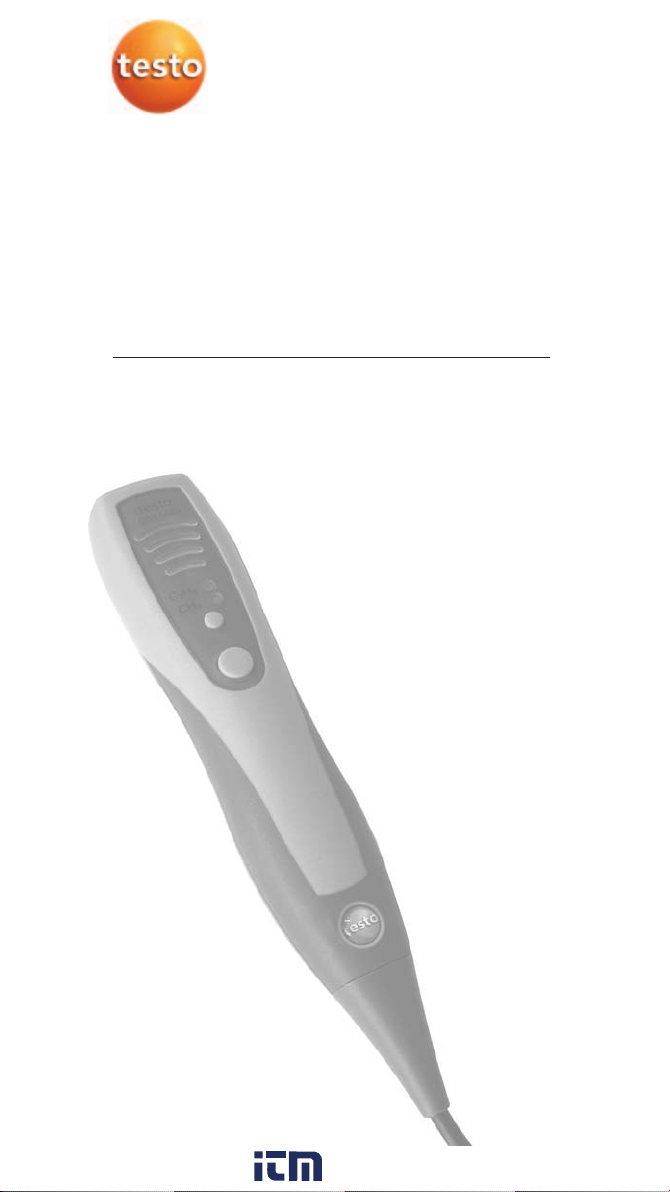

testo Gas leak Detection probe

0632 3330

Content

General notes ....................................................14

1. Safety instructions..............................................15

2. Intended purpose ..............................................16

3. Product description............................................17

3.1 Display and control elements ........................................17

3.2 Interfaces ......................................................................17

3.3 Voltage supply ..............................................................17

4. Commissioning ..................................................18

5. Operation ..........................................................18

6. Using the probe..................................................19

7. Care and maintenance ......................................21

8. Technical data ....................................................22

www. .com

[e-mail]1.800.561.8187

General notes14

General notes

This chapter provides important advice on using this
documentation.

This documentation contains information that must be
applied if the product is to be used safely and efficiently.

Please read this documentation through carefully and
familiarise yourself with the operation of the product before
putting it to use. Keep this document to hand so that you
can refer to it when necessary. You must also follow the
operating instructions for the measuring instrument.

This documentation describes the testo gas leak detection
probe 0632 3330.

Identification

Representation Meaning Comments

Warning advice: Warning! Read warning advice carefully and take

the precautionary measures indicated!
Serious physical injury could occur if
you do not take the precautionary
measures indicated.

Warning advice: Caution! Read warning advice carefully and take

the precautionary measures indicated!
Slight physical injury or damage to
equipment could occur if you do not
take the precautionary measures
indicated.

Note Refers to peculiarities or special cases.

± Objective Denotes the goal that is to be achieved

by the actions described below.

 Requirements Must be met before a step can be

executed as indicated.

i, 1, 2, ... Step Carry out the steps as indicated.

Control key Press the key.

- Result Denotes the result of an action.

Key

www. .com

[e-mail]1.800.561.8187

1. Safety instructions 15

1. Safety instructions

This chapter gives general rules which must be followed
and observed if the product is to be handled safely.

You must also comply with the safety information in the
instruction manual for the measuring instrument!

Avoid personal injury/damage to equipment

i Do not use the product as a monitoring instrument for

personal safety! The product is not a protective
equipment!

i Report damage, faults or error messages to the

manufacturer and have the product inspected and
repaired. Faulty products constitute a safety risk, which
means they must no longer be used.

i Avoid contamination of the probe and contact of the

sensor with silicone or silicone vapours as these can
lead to incorrect readings or destruction of the sensor.

Product safety/preserving warranty claims

i Operate the product only within the parameters

specified in the Technical Data.

i Do not use any force. Use the product properly and

according to its intended purpose only.

i Do not open the product. Maintenance and repair work

must only be carried out by authorised personnel.

Ensure correct disposal

i Send the product back to Testo at the end of its useful

life. We will ensure that it is disposed of in an
environmentally friendly manner.

de

en

fresitptsvnl????

www. .com

[e-mail]1.800.561.8187

2. Intended purpose16

2. Intended purpose

This chapter gives the areas of application for which the
product is intended.

Use the product only for those applications for which it was
designed. Ask Testo if you are in any doubt.

When used in combination with a compatible testo
measuring instrument, the testo gas leak detection probe
0632 3330 allows gases to be detected for short periods.
The multi-range sensor can optionally trace methane (CH4)
or propane (C3H8) in a concentration range of a few ppm
to 10,000 ppm.

The product was designed for the following
tasks/applications:

· Gas detection in enclosed spaces

· Locating of leaks in gas systems.
The product must

not

be used in the following areas:

· for long-term measurements

· as a safety (alarm) device

www. .com

[e-mail]1.800.561.8187

3. Product description 17

3. Product description

This chapter provides an overview of the components of
the product and their functions.

3.1 Display and control
elements

LEDs for displaying the gas
concentration:

 >1 vol.% (10,000 ppm)
 >1,000 ppm
 >100 ppm
 >10 ppm

LEDs for displaying the selected gas
type:

 Propane (C3H8)
 Methane (CH4)

Control keys:

 Select gas type
 Activate/deactivate suppression of

background concentration

3.2 Interfaces

Connector

The connector enables the probe to be connected to a
compatible testo measuring instrument.

3.3 Voltage supply

Voltage is supplied via the testo measuring instrument.

de

en

fresitptsvnl????

www. .com

[e-mail]1.800.561.8187

4. Commissioning18

4. Commissioning

This chapter describes the steps required to commission
the product.

No particular steps are required to commission the
product.

5. Operation

This chapter describes the steps that have to be executed
frequently when using the product.

±

Connect tthe pprobe:

With many measuring instruments, external sensors/
probes need to be connected before the instrument is
switched on.

i Connect the probe as described in the instruction

manual of the measuring instrument.

±

Establish ooperational rreadiness:

During the heating and zeroing phase the probe must be in
fresh air so that the zero point can be set correctly. The gas
type can only be changed while the probe is in the heating
and zeroing phase.

 The gas leak detection probe is connected to a

compatible testo measuring instrument.

 The measuring instrument is switched on.
i testo 330 only: Activate the Leak detection function and

switch the gas leak detection probe on with .

- A signal tone is given and all LEDs light up briefly to
indicate that the probe is switched on.

Start

www. .com

[e-mail]1.800.561.8187

5. Operation 19

- The heating and zeroing phase (approx. 45 s)
starts. The green LED of the set gas type flashes
during this period.

i During the heating and zeroing phase, set the gas

type to be detected: press and hold (small key) until
a signal is heard.

- The green LED of the set gas type lights up when
the heating and zeroing phase is over. The ticker
tone for the acoustic indication of the gas
concentration is heard (testo 330: Alarm signal must
be switched on). The probe is now ready to
operate.

6. Using the probe

According to DVGW (German Technical and Scientific
Association for Gas and Water) bulletin G465-4, gas
detectors must be subjected to a sensitivity test with a
test gas of 1 vol.% methane before every test of a pipe
system.

Gas concentrations below the lower explosion limit can be
reduced by ventilating the rooms.

±

Detecting ggases/leak ddetection:

Risk oof ddeath ffrom ggas eexplosion!

There may be a risk of explosion if the measuring
limit is exceeded (all LEDs for displaying the gas
concentration are lit).

i Leave the building immediately and call the

responsible gas utility company or fire service!

 The gas leak detection probe is ready to operate.

º See the chapter OPERATION.

de

en

fresitptsvnl????

www. .com

[e-mail]1.800.561.8187

6. Using the probe20

i

Use the gas leak detection probe to investigate the
premises/system to be tested for any concentrations
of gases.

- The detected gas concentration is indicated
visually (LEDs) and acoustically (ticker tone,
testo 330: Alarm signal must be switched on). The
rate of tones becomes faster as the gas
concentration rises and a constant tone is heard
when the alarm threshold is reached (testo 330:
Alarm signal must be switched on).

In some cases it may be necessary to suppress
background concentrations of gas. This can be done up
to max. 250 ppm.

i Activating the function: press and hold key (large

key) until a signal tone is heard.

- Gas concentration in the ambient air between

0...250 ppm:
The gas leak detection probe sets the zero point to
the actual gas concentration in the ambient air.

Gas concentration in the ambient air greater than
250 ppm:
The gas leak detection probe sets the zero point to
the maximum suppressible gas concentration of
250 ppm.

- The LED of the set gas type flashes. This indicates
that a background gas concentration is being
suppressed.

i Deactivating the function: press and hold key (large

key) until a signal tone is heard.

www. .com

[e-mail]1.800.561.8187

7. Care and maintenance 21

7. Care and maintenance

This chapter describes the steps that help to maintain the
functionality of the product and extend its operating life.

±

Cleaning tthe hhousing:

 Gas leak detection probe is disconnected from the

instrument.

1 Clean the housing with a slightly moist cloth (soap

suds) if it is dirty. Do not use aggressive cleaning
agents or solvents.
Make sure that no liquid gets into the sensor opening.

2 Allow the gas leak detection probe to dry for 30 min

after cleaning.

±

Guaranteeing ffunctional rreliability:

We recommend that you comply with DVGW bulletin
G465-4 by having the gas detector inspected by an
authorised service centre every year.

i Please contact your dealer or Testo Customer Service

for the inspection.

de

en

fresitptsvnl????

www. .com

[e-mail]1.800.561.8187

8. Technical data22

8. Technical data

This chapter gives the technical data for the product.

Characteristic Values

Sensor Gas-sensitive semiconductor
Indication ranges 0..10,000 ppm CH4

0..10,000 ppm C3H8
Lower response threshold <10 ppm
Response time <1 s
Response time t90 <3 s
Heating time approx. 50 s
Operating temperature -5...45 °C
Storage temperature -20...50 °C
EU Directive 89/336/EEC
Tests Satisfies the requirements of DVGW G465-4
Warranty 2 years

www. .com

[e-mail]1.800.561.8187

Notes 23

de

en

fresitptsvnl????

www. .com

[e-mail]1.800.561.8187

testo AG
Postfach 1140, 79849 Lenzkirch

Testo-Straße 1, 79853 Lenzkirch
Telefon: [phone]

Fax: [phone]
E-Mail: [e-mail]

Internet: http://www.testo.com

www.testo.com

0973.0354/01/T/dr/18.01.2006

www. .com

[e-mail]1.800.561.8187
