Terra 4270 User Manual [de]

Inhaltsverzeichnis

Achtung
Sicherheitshinweise

Zubehör

Produkt Einführung

Vorderseitig
Rückseitige Ansicht

Anschlüsse

TV Standfuß Anbringen

Fernbedienung

Automatische Installation

Deutsch

OSD Menü

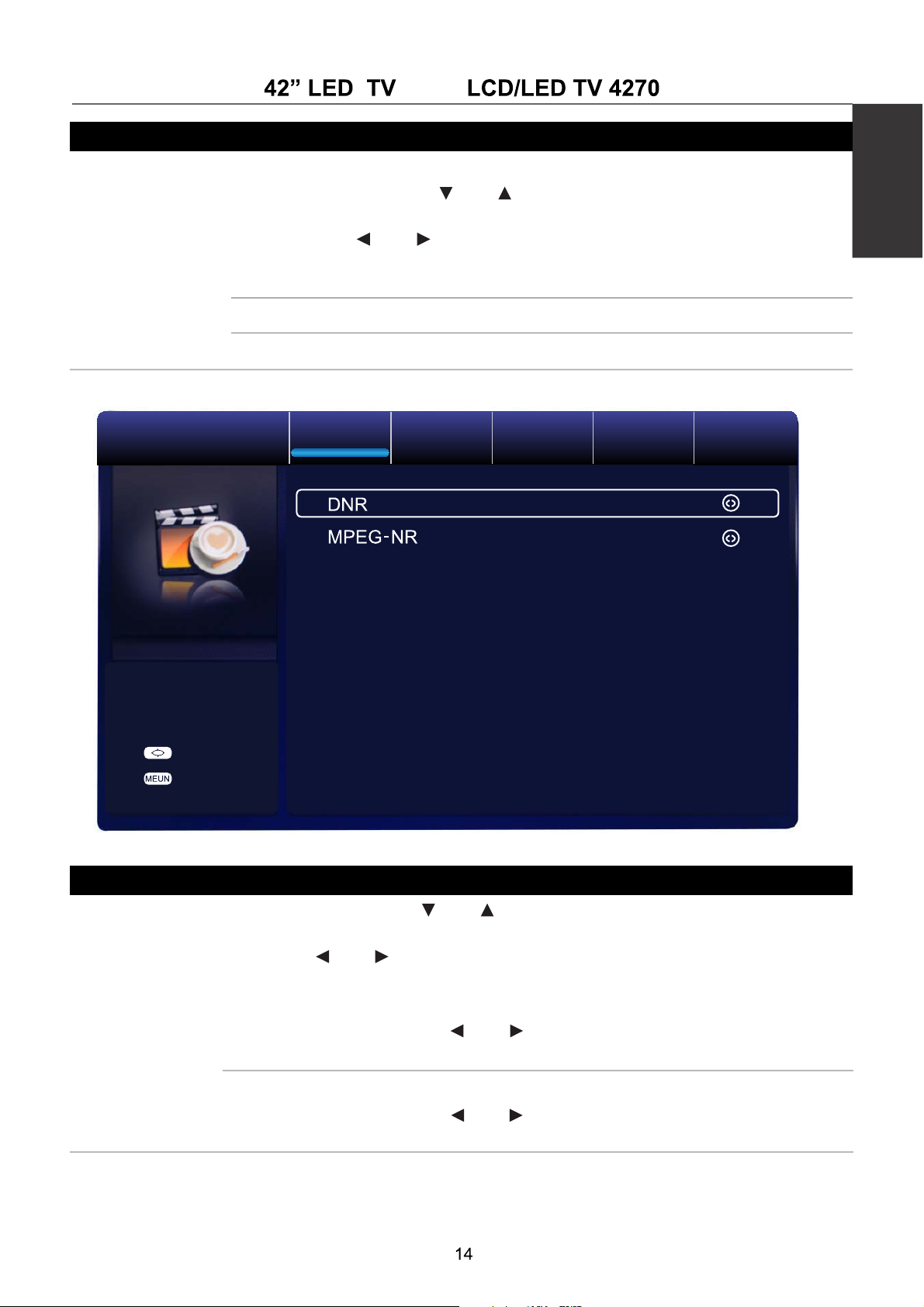

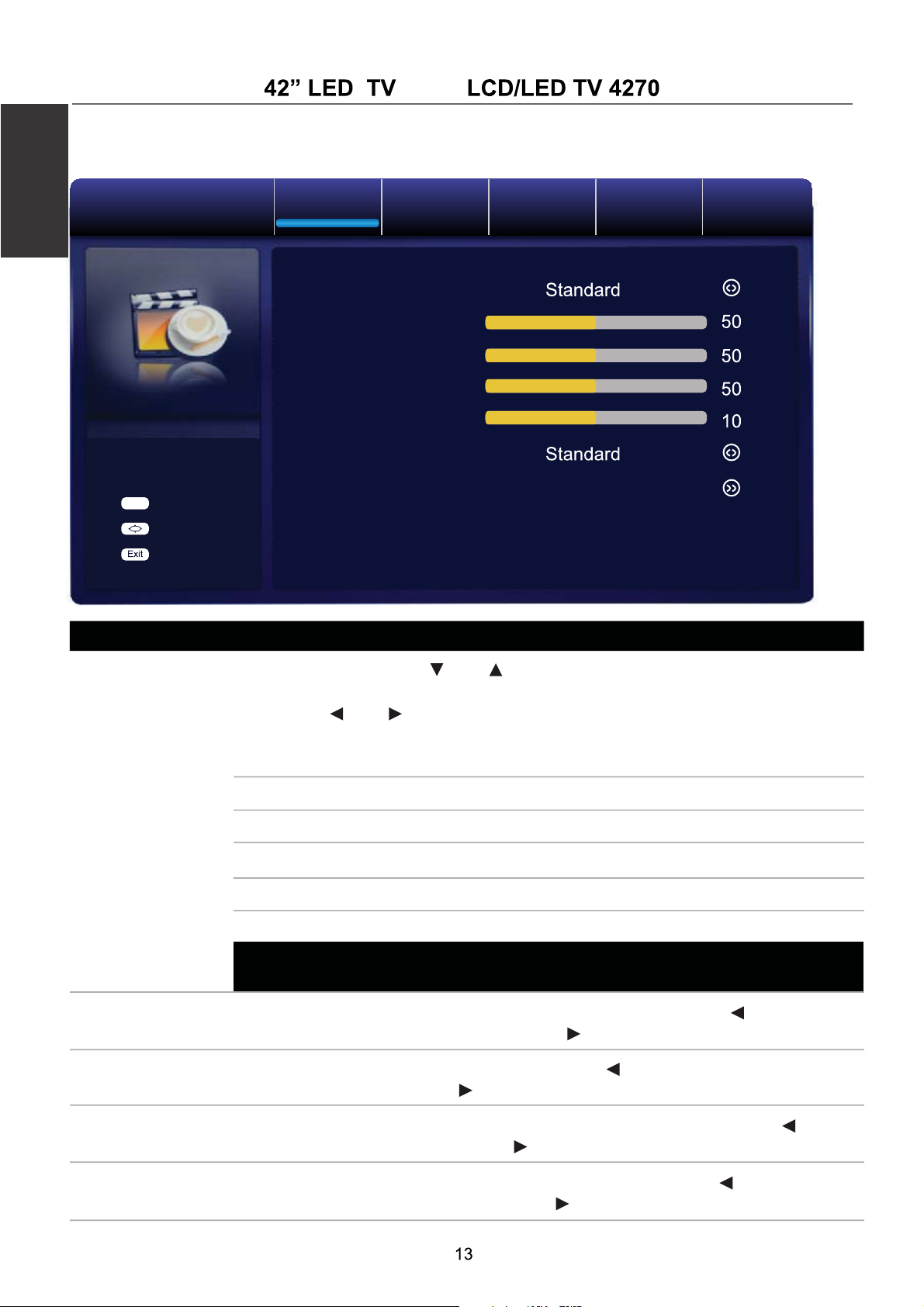

1.Video Menü

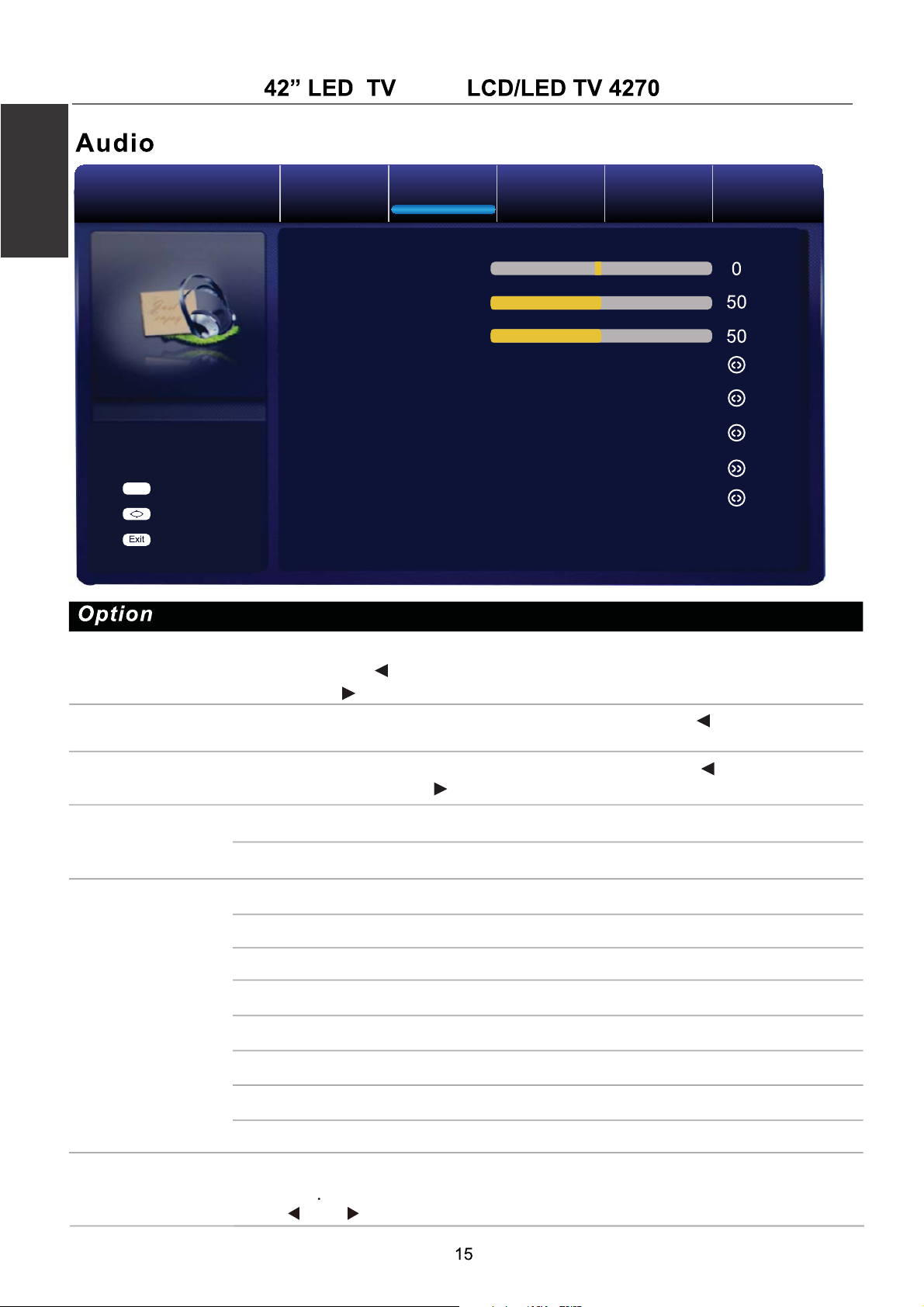

2.Audio Menü

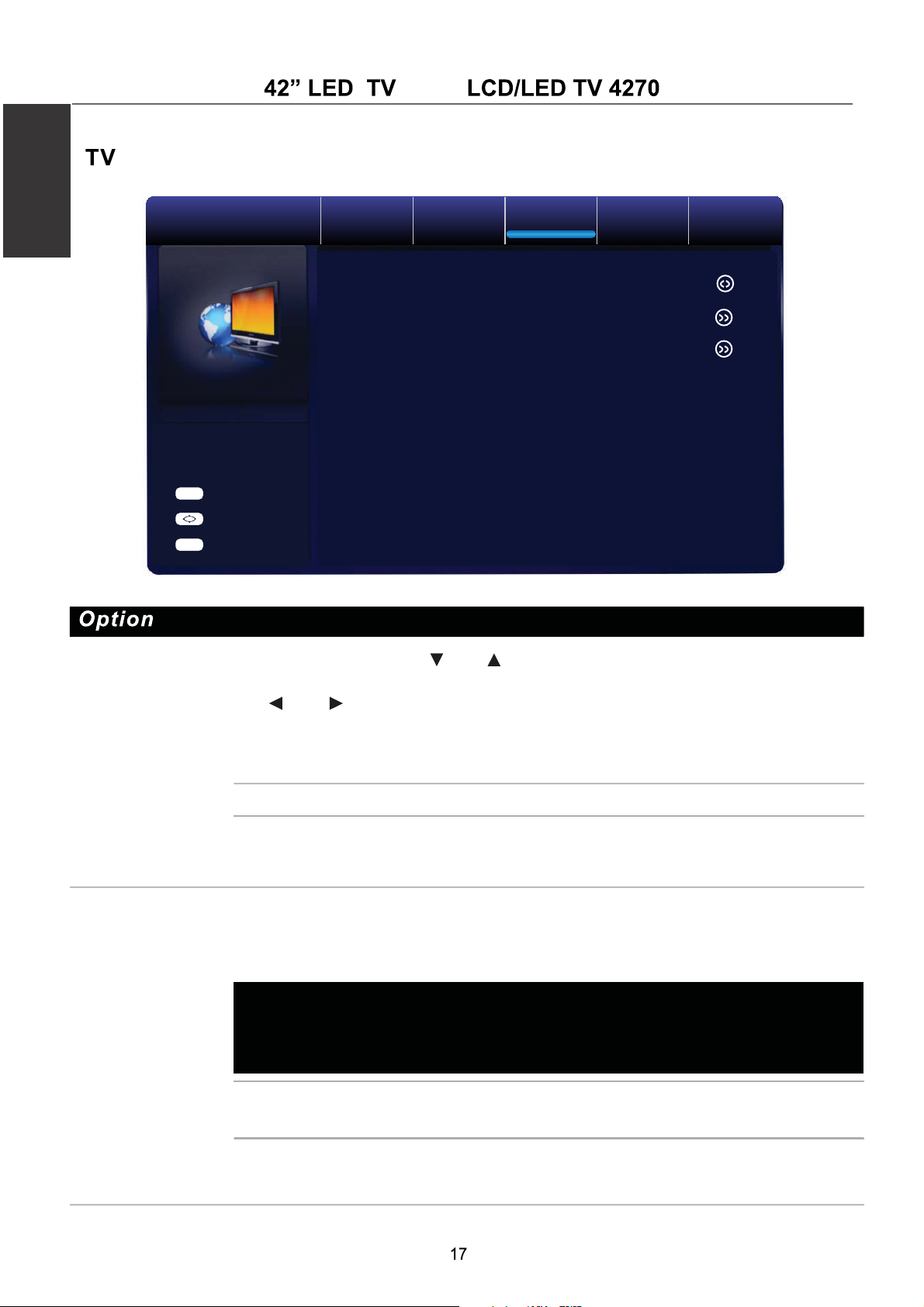

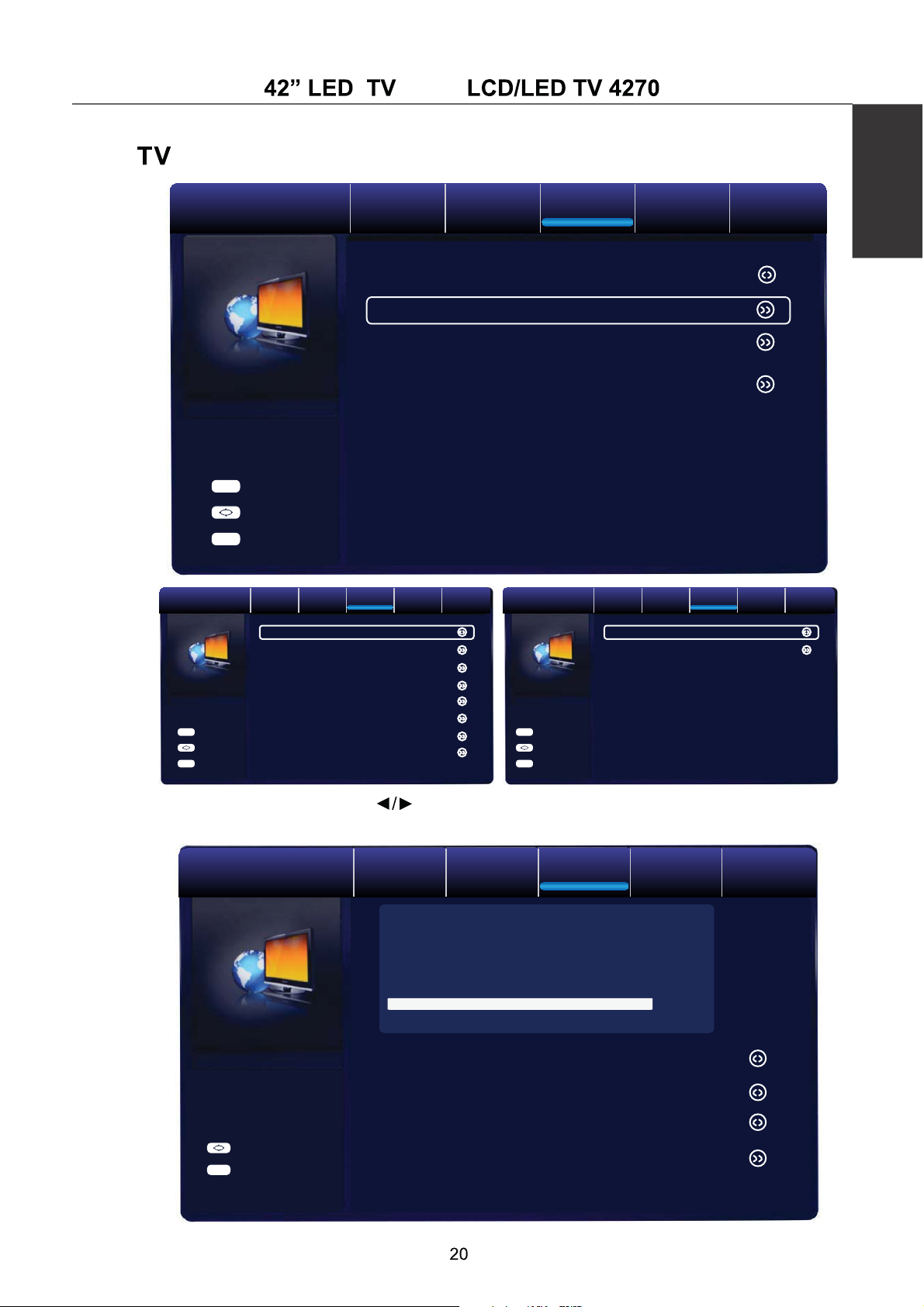

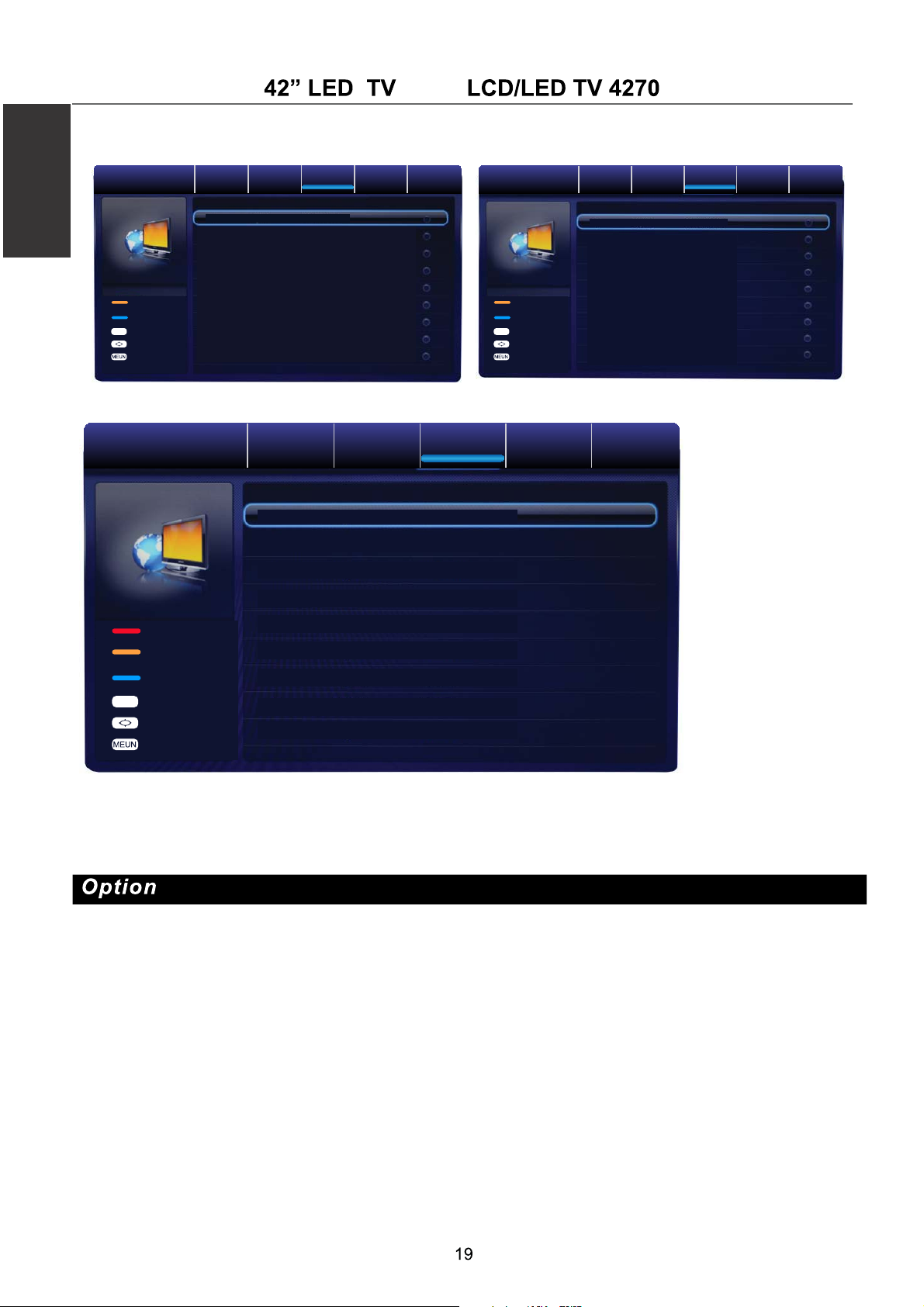

3.TV Menü

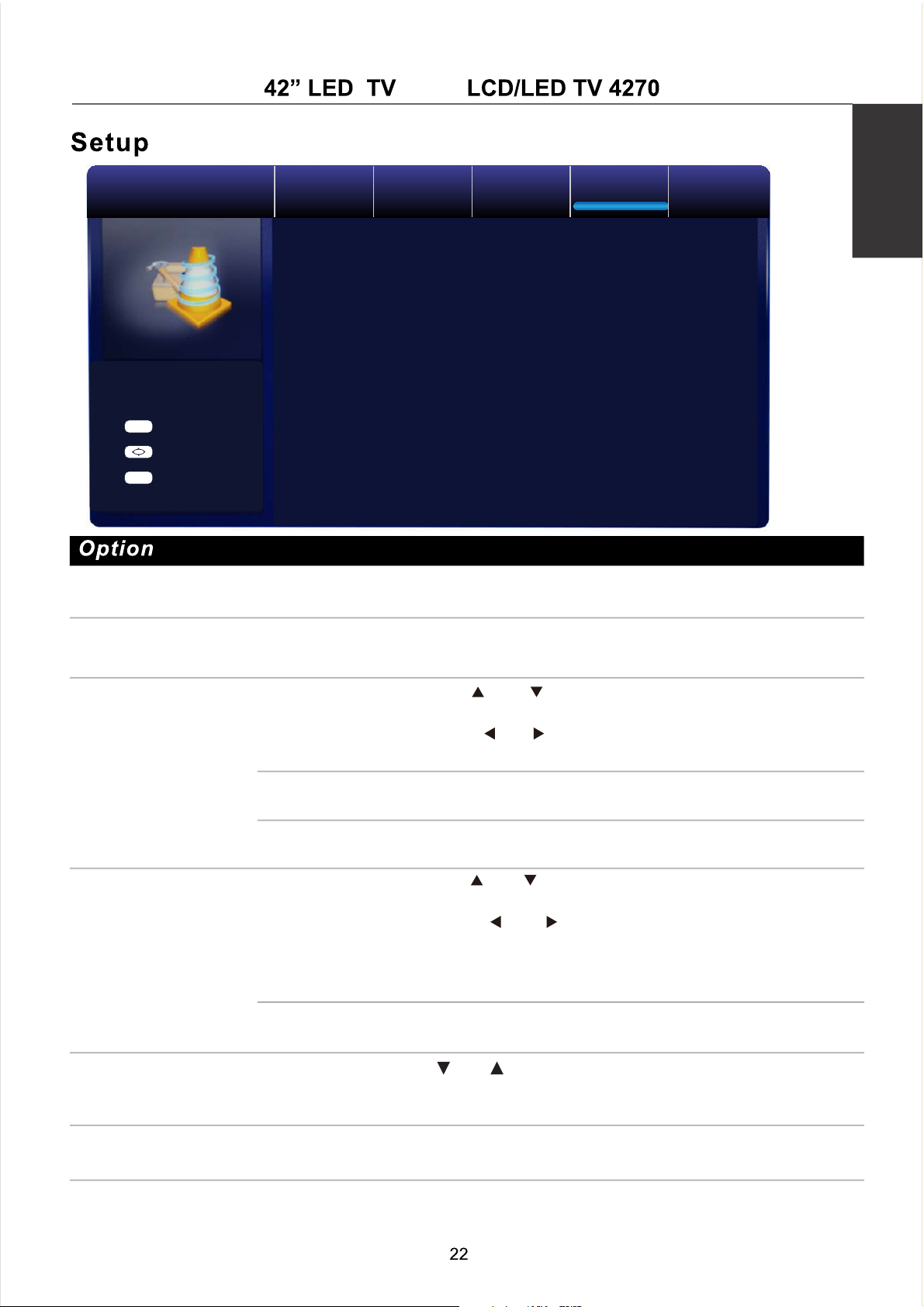

4.Setup Menü

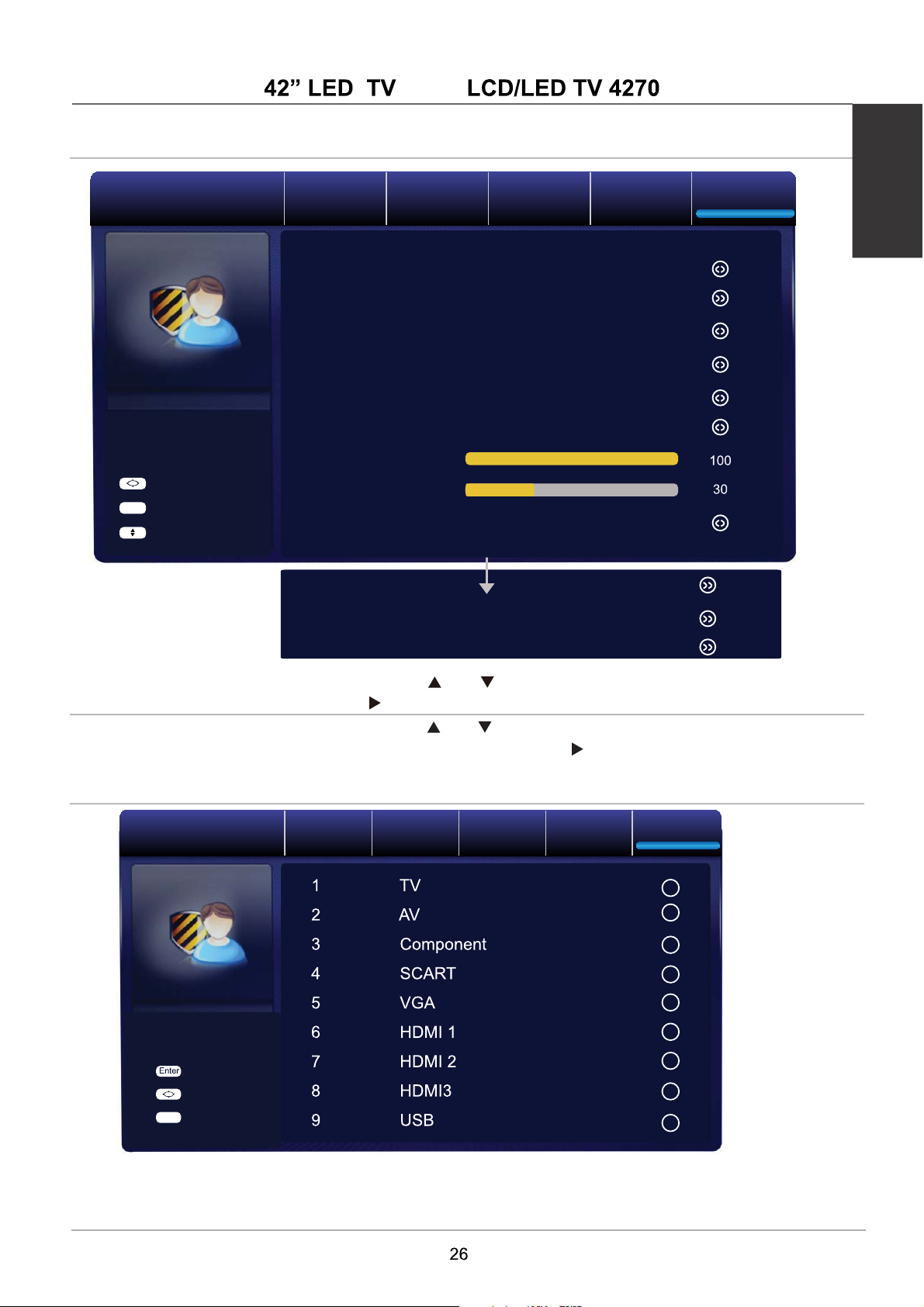

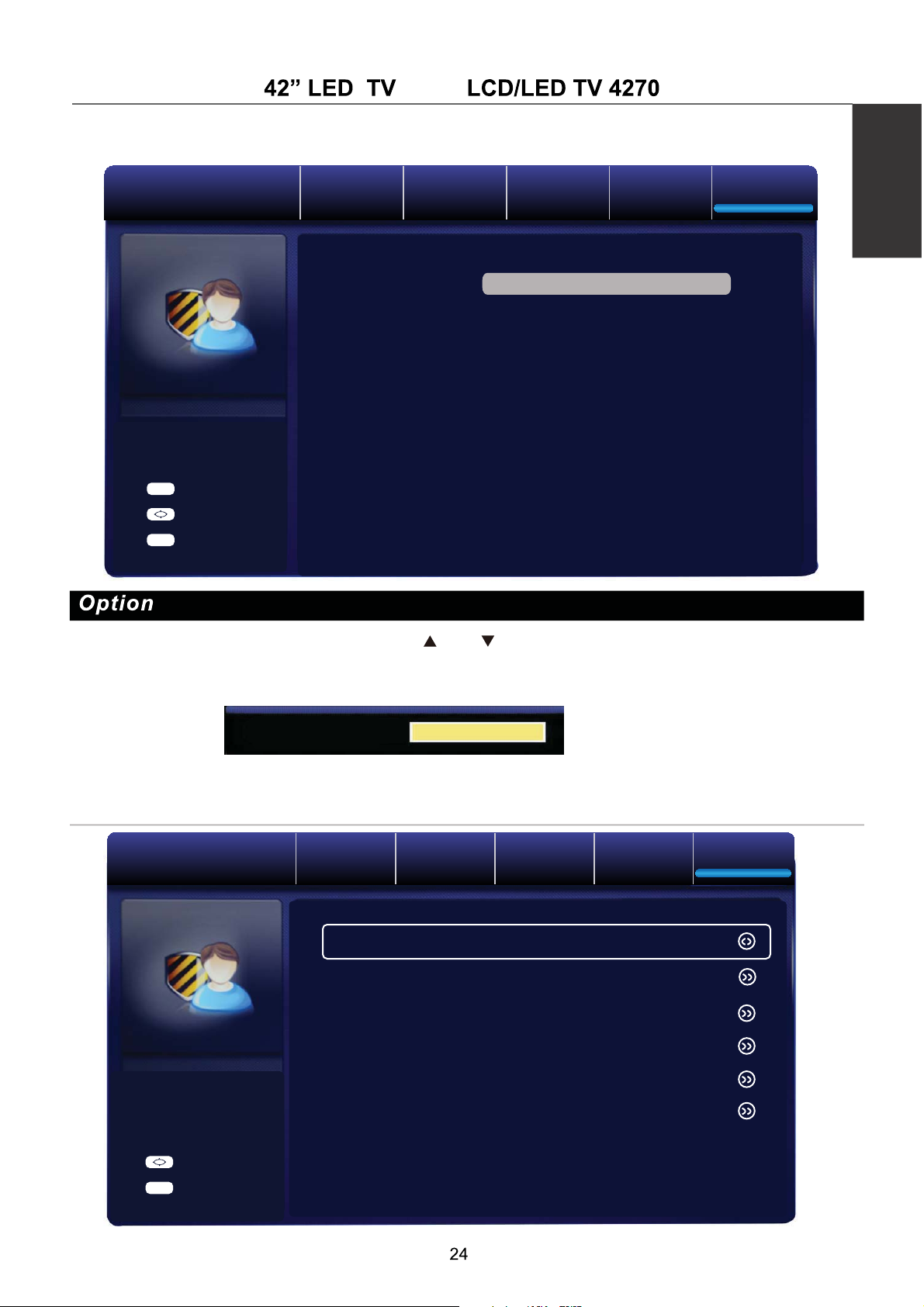

5.Sperr-Menü

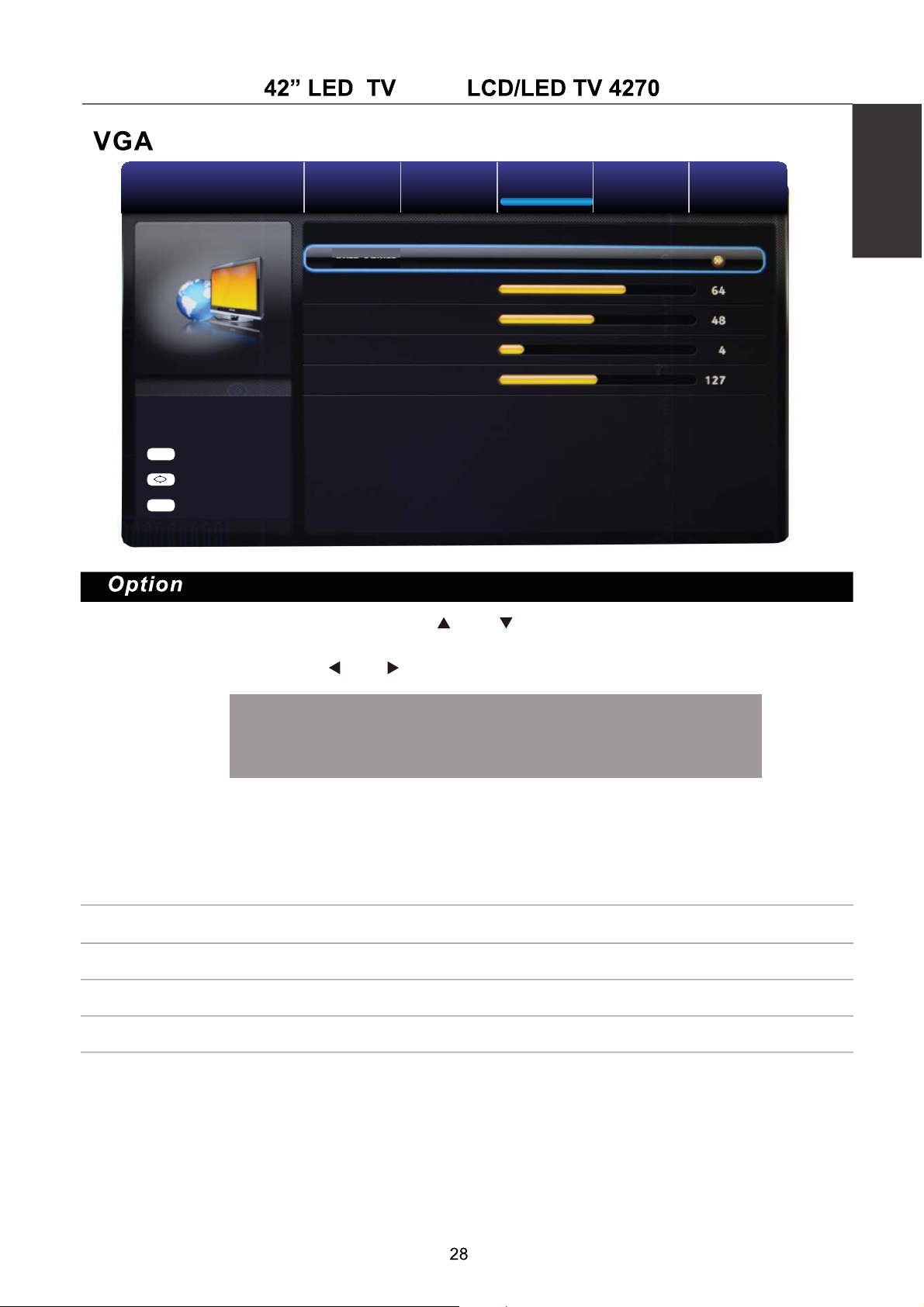

6.VGA Menü

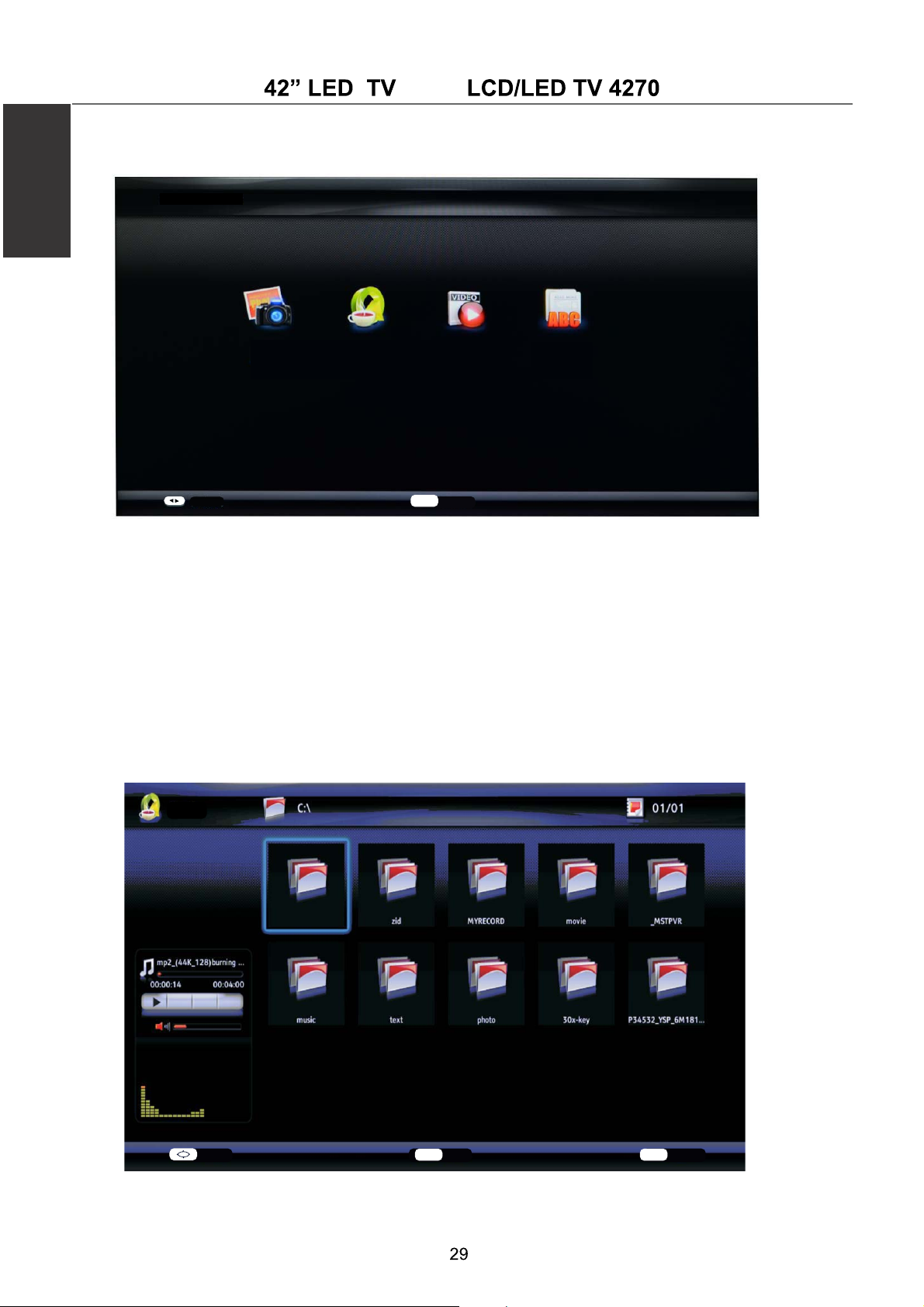

Multimedia Funktionen

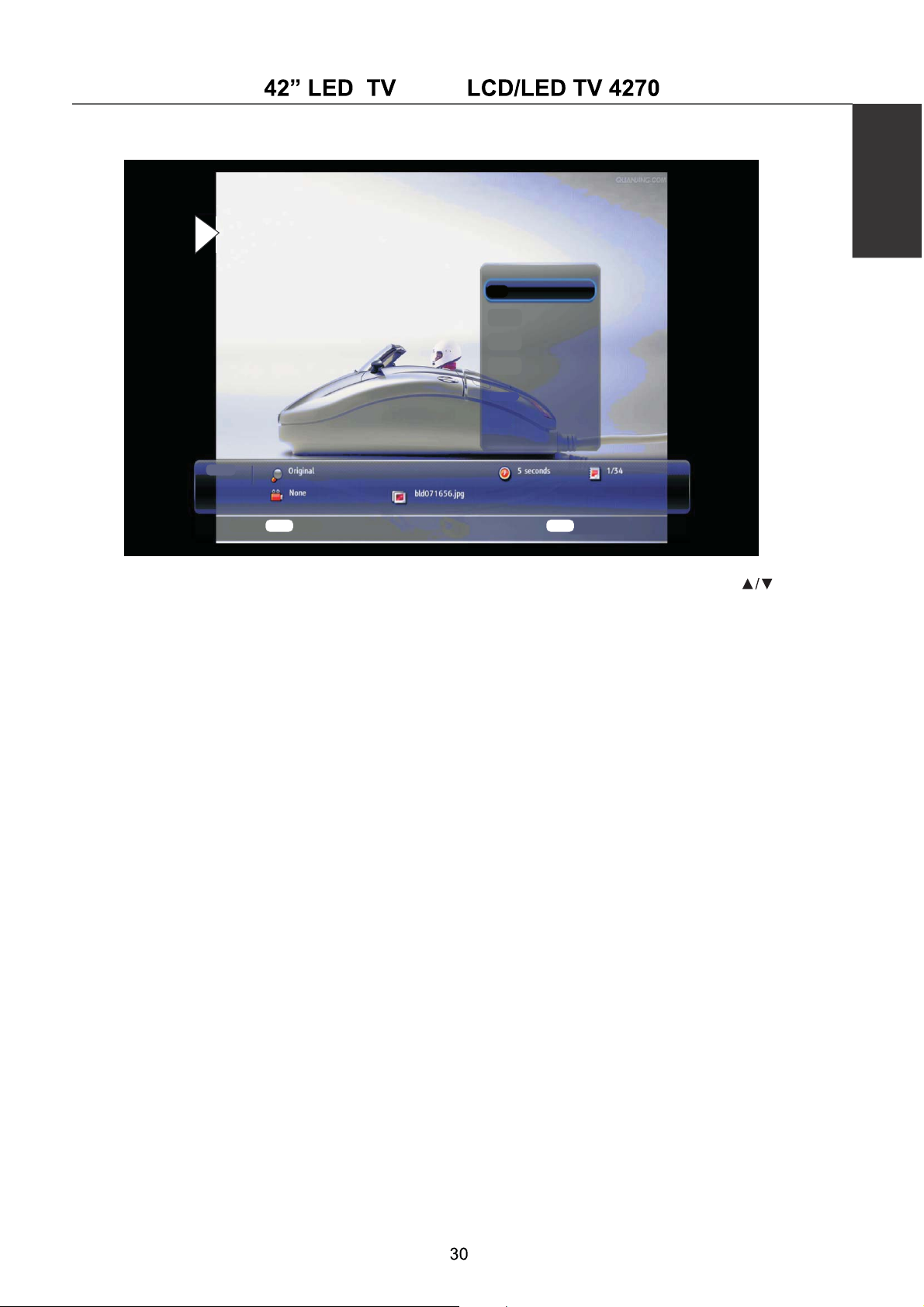

Foto

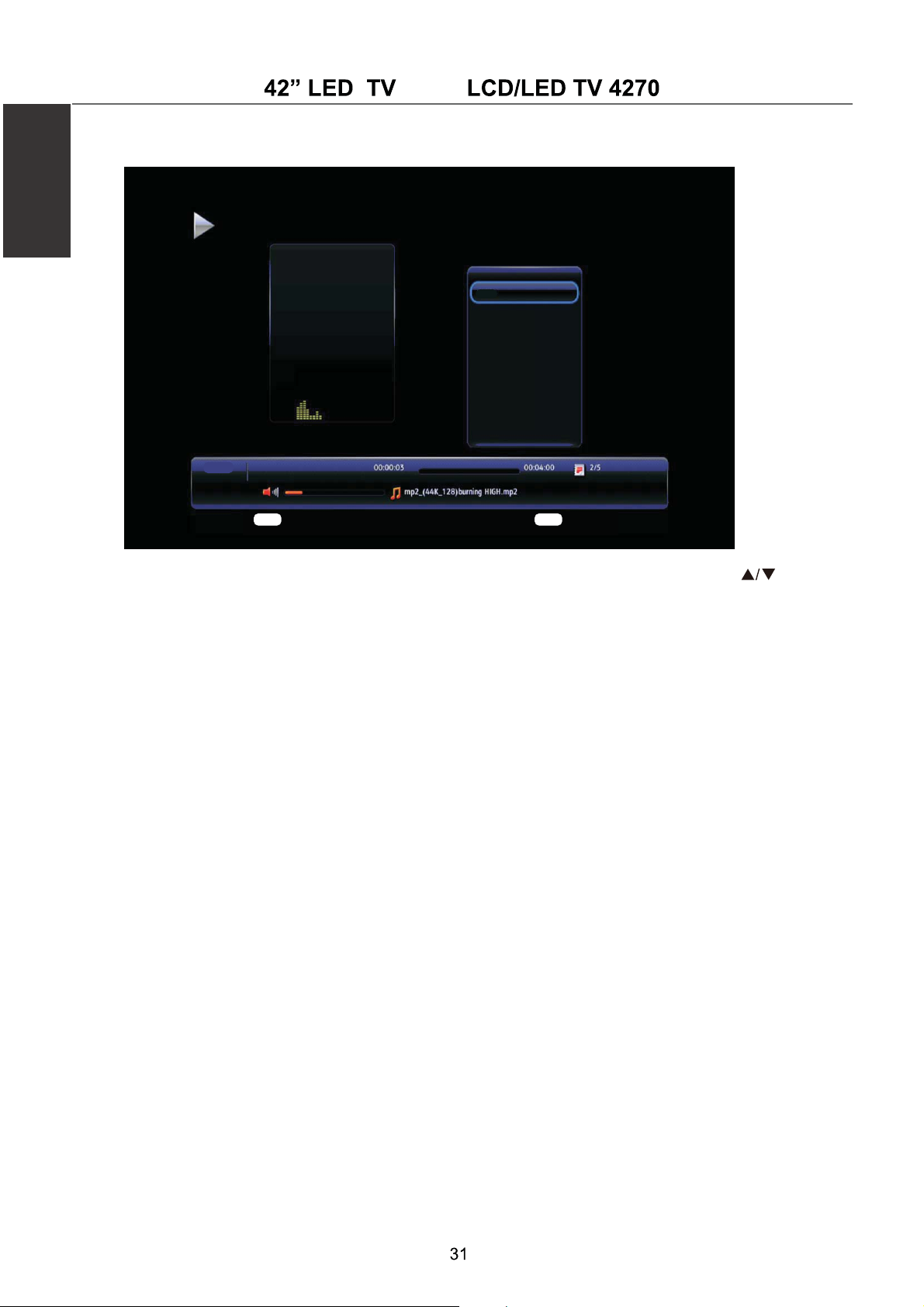

Musik

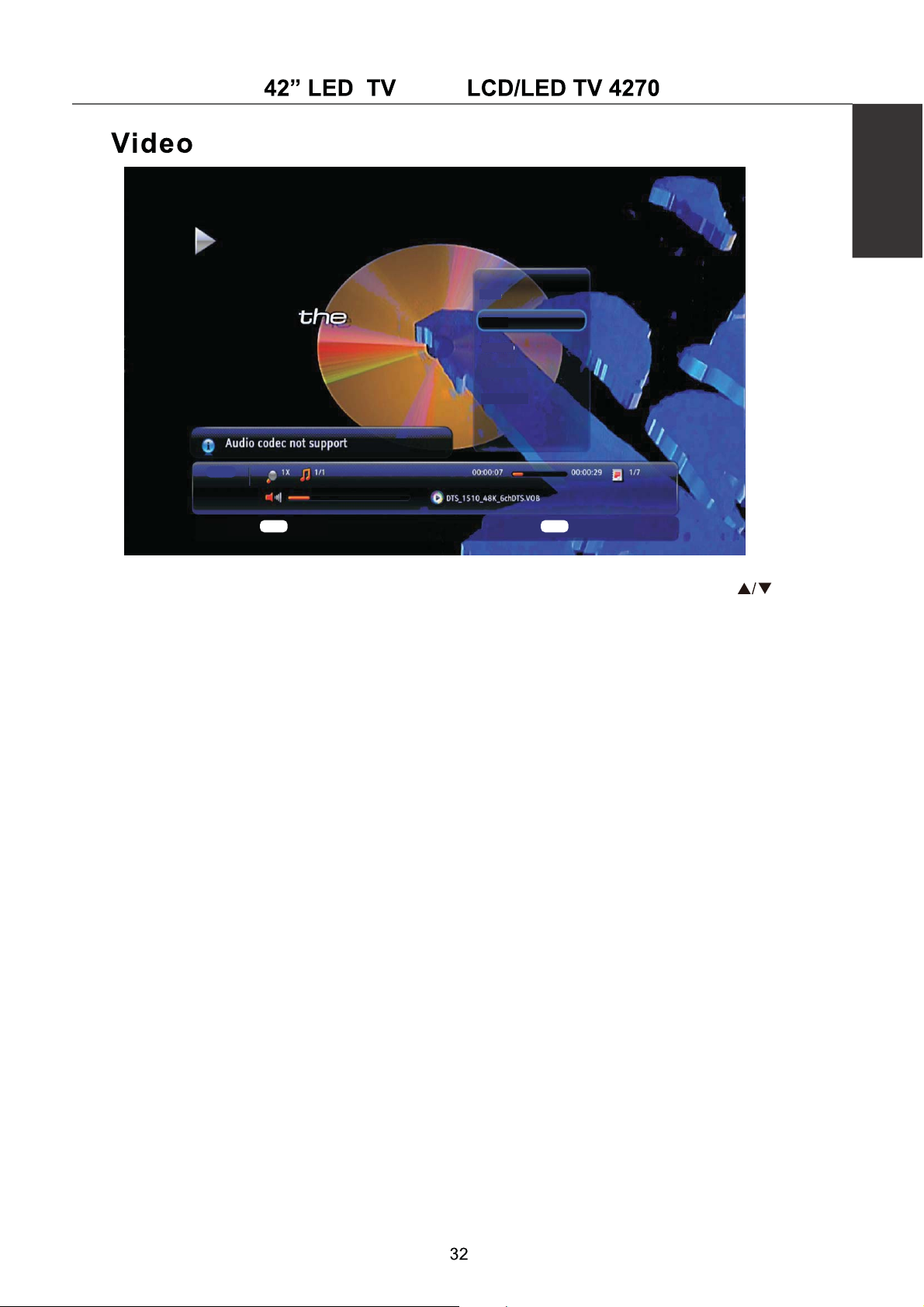

Video

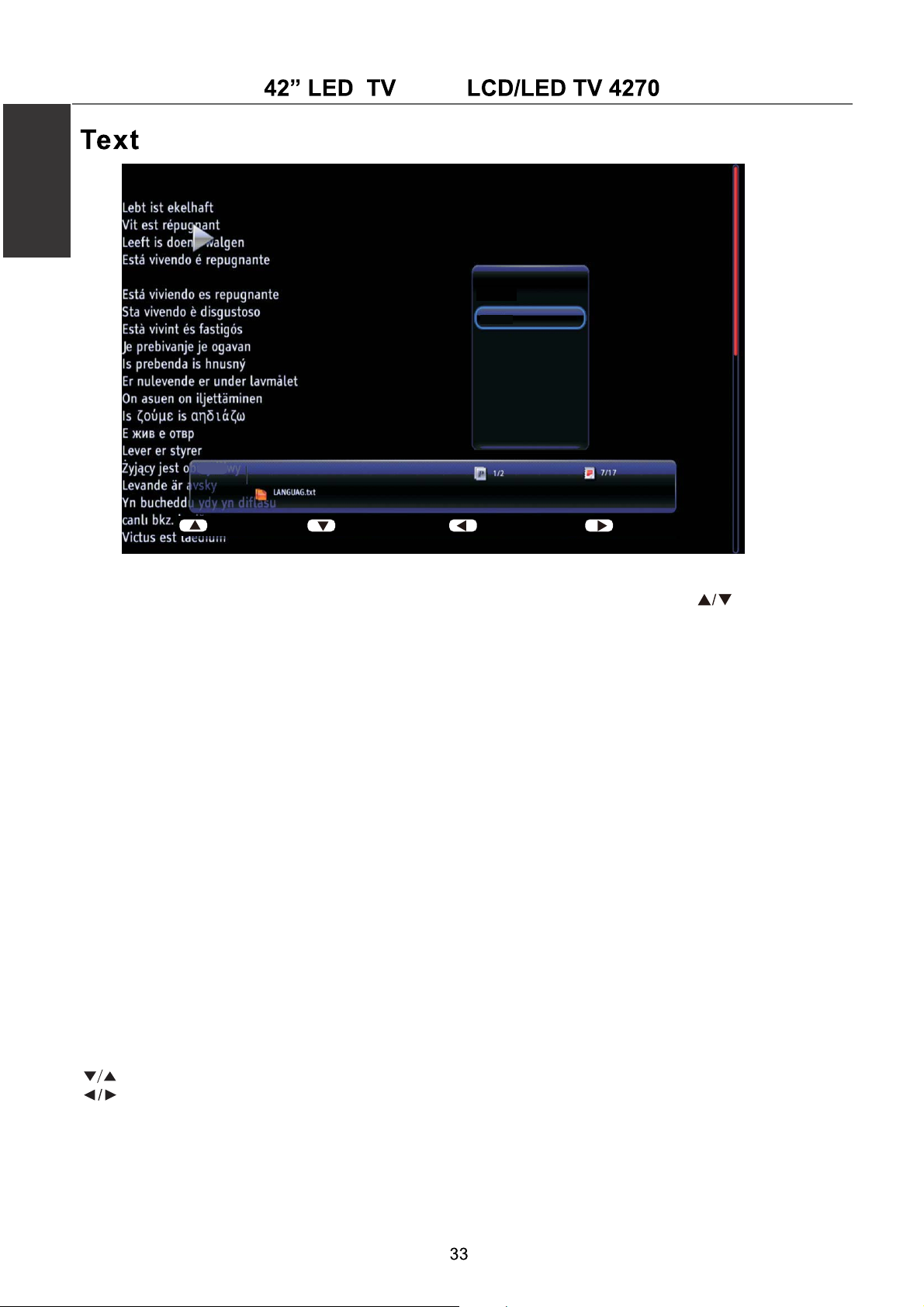

Text
Aufnahmefunktionen

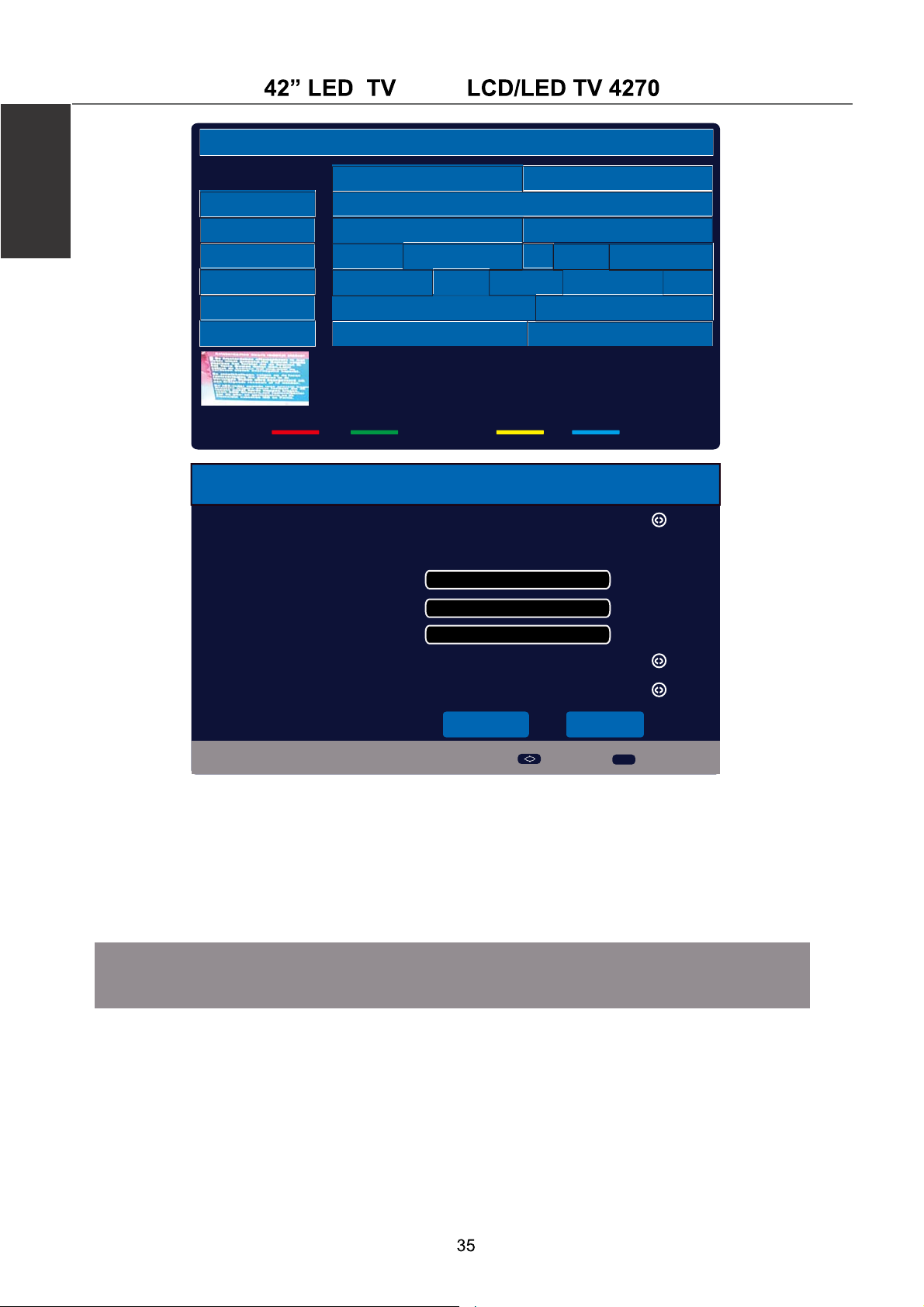

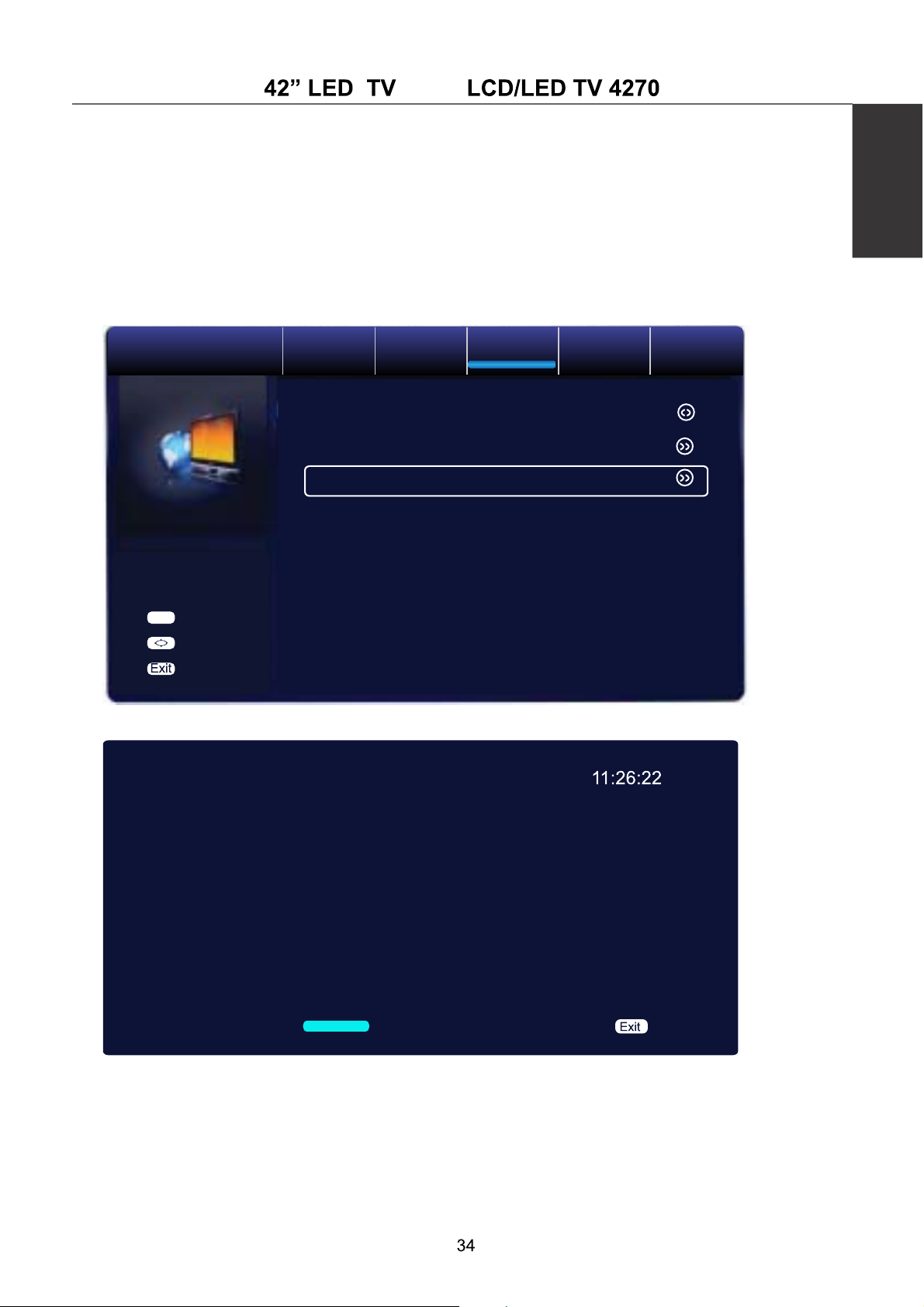

PVR

30
31
32
33
34-35

Fehlerbehebung

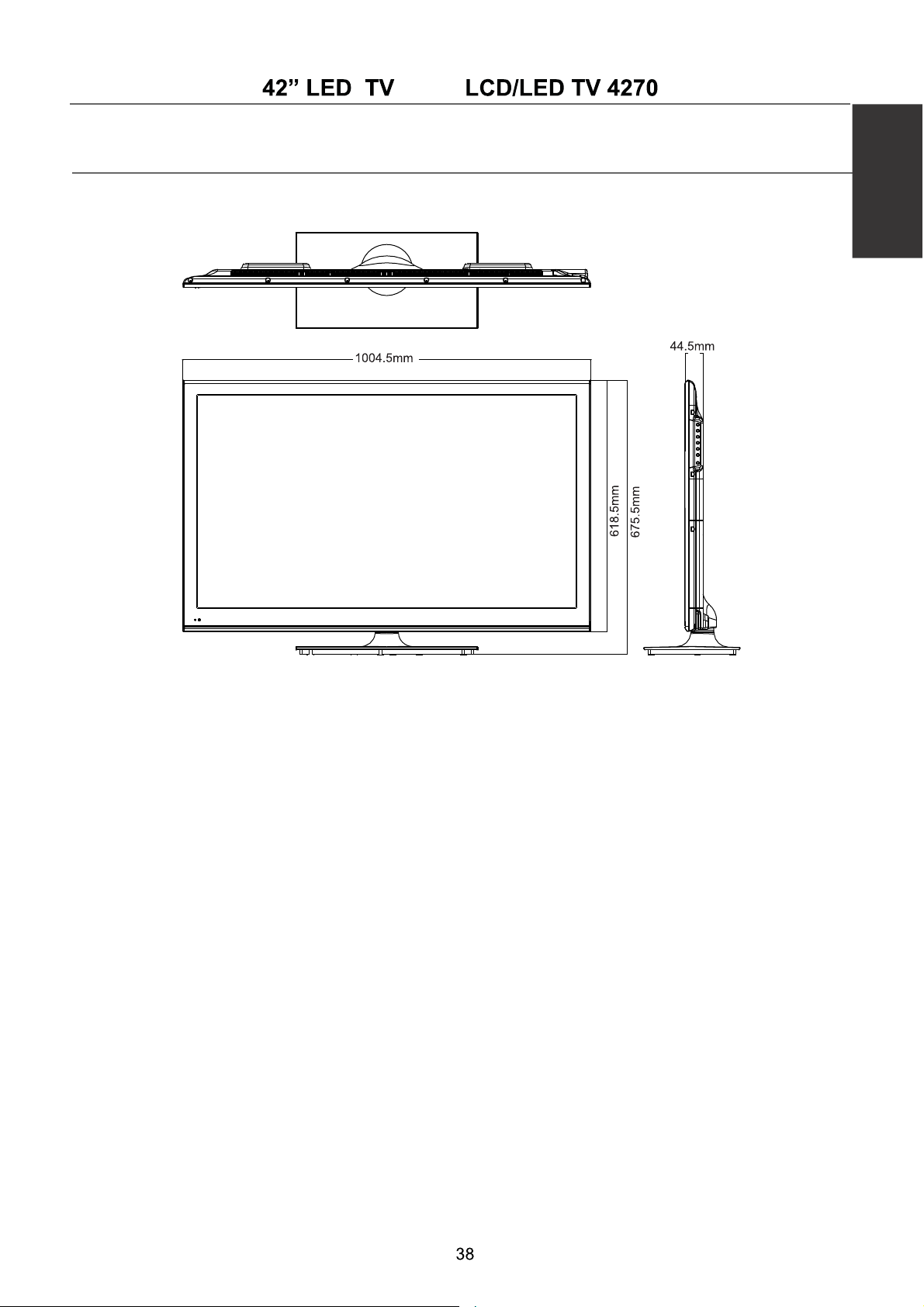

Abmessungen

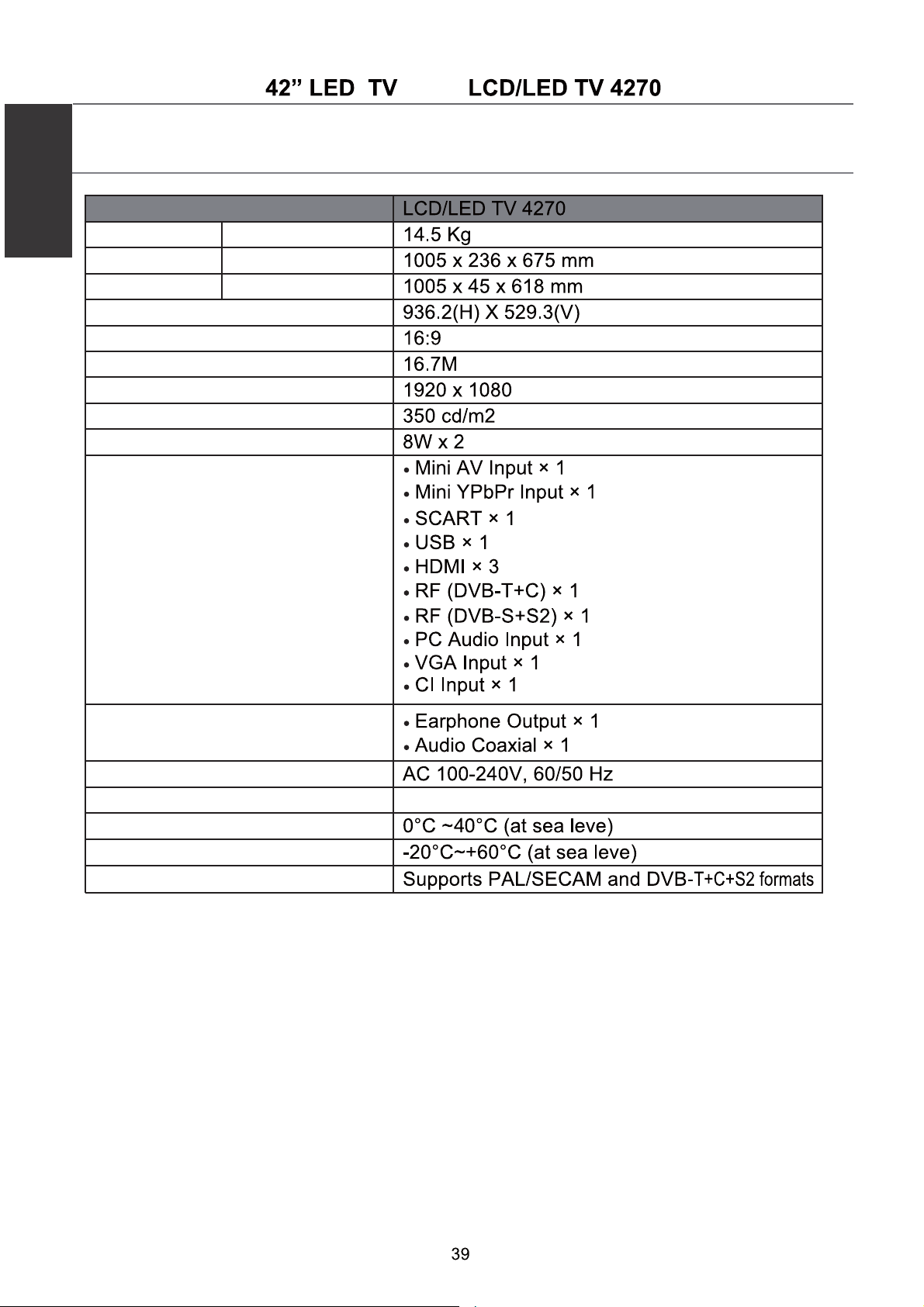

Technische Daten

Deutsch

Achtung

Der Blitz innerhalb eines Warndreiecks soll den Benutzer auf das
Vorhandensein unisolierter “gefährlicher Spannung“innerhalb des
Gerätegehäuses aufmerksam machen, die so hoch sein kann, dass sie zu
einem elektrischen Schlag führen kann.

Das Ausrufenzeichen im Dreieck macht den Benutzer auf wichtige
Bedienungs- und Wartungshinweise aufmerksam.

Korrekte Entsorgung dieses Produkts

((Waste Electrical & Electronic Equipment(WEEE))
Ihr Produkt ist aus hochwertigen Materialien hergestellt, die recycelt und
wiederverwendet werden können. Dieses Symbol bedeutet,
dass elektrische und elektronische Geräte am Ende ihrer Lebensdauer
getrennt vom Hausmüll entsorgt werden müssen. Bitte entsorgen Sie
dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle /
Recycling-Zentrum.

Das Gerät entspricht den europäischen Sicherheits- und
EMV-Richtlinien.

Sicherheitshinweis

Um einen zuverlässigen und sicheren Betrieb dieses Produktes zu gewährleisten, lesen Sie
sich die folgende Bedienungsanleitung aufmerksam und vollständig durch. Dies gilt
insbesondere für die nachfolgenden Sicherheitshinweise.

Haftungsausschluss:
Die Abbildungen des Fernsehgerätes, des Zubehörs und der Bildschirmmenüs in diesem
Benutzerhandbuch könen von Ihrem tatsächlichen Produkt abweichen.

Elektrische Sicherheit

Schließen Sie das Fernsehgerät nur an ein Stromnetz an, das die Spezifikationen erfüllt,
die auf dem Typenschild aufgedruckt sind.

- Verlegen Sie alle Kabel stets so, dass niemand darüber stolpern oder darauf treten kann.

- Stellen Sie keine schweren Gegenstände auf die Kabel. Andernfalls können sie
beschädigt werden.

- Halten Sie das Netzkabel immer am Stecker und niemals am Kabel, wenn Sie es aus der
Steckdose ziehen.

- Während eines Gewitters oder wenn Sie das Produkt über einen längeren Zeitraum nicht
benutzen, ziehen Sie das Antennenkabel (insbesondere bei einer Außenantenne) vom
Gerät ab und das Kabel des Netzteils aus der Steckdose.

- Das Fernsehgerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in
Berührung kommen. Gebrauchen Sie dieses Produkt nicht in Feuchträumen wie
Badezimmern, Küchen oder in der Nähe von Schwimmbecken.

- Um eine Überlastung zu vermeiden, schließen Sie nicht mehrere Verbraucher gleichzeitig
an dieselbe Steckdose an.

- Geräte der Schutzklasse 1 dürfen nicht an eine Wechselstromsteckdose ohne Erdleiter
angeschlossen werden.
Ziehen Sie sofort das Netzkabel aus der Steckdose und wenden Sie sich an einen
Techniker, wenn:

- der Stecker oder der Netzkabel beschädigt sind.

- Flüssigkeit auf oder in das Gerät gelangt ist oder das Gerät Wasser oder Feuchtigkeit
ausgesetzt war.

- Gegenstände durch die Lüftungsschlitze ins Gehäuseinnere gefallen sind.

- das Gerät nicht normal funktioniert.

- Entfernen Sie nicht die Gehäuseabdeckungen. Im Gehäuseinneren befinden sich keine
Bauteile, die eine Wartung Ihrerseits erfordern. Außerdem verlieren Sie dadurch Ihren
Gewährleistungsanspruch. Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet
werden.

- Um ein Auslaufen der Batterien zu vermeiden, entfernen Sie die Batterien aus der
Fernbedienung, wenn sie leer sind oder Sie das Gerät über einen längeren Zeitraum nicht
verwenden möchten.

- Öffnen Sie verbrauchte Batterien nicht, und entsorgen sie entsprechend den Vorschriften.

Deutsch

Deutsch

Sicherheitshinweis

Physische Sicherheit

Blockieren Sie nicht die Lüftungsschlitze in der Rückwand. Das Fernsehgerät darf in einem
Regal aufgestellt werden. Dabei müssen Sie jedoch mindestens 5 cm (2“) Abstand zu allen
Seiten lassen.
Kippen oder schütteln Sie das Fernsehgerät nicht. Andernfalls können die internen
Schaltkreise beschädigt werden. Gehen Sie mit der Ferbedienung behustam um. Lassen
Sie sie nicht fallen, und vermeiden Sie jeglichen Kontakt mit Flüssigkeiten.
Reinigen Sie das Fernsehgerät nur mit einem weichen und trockenen Tuch. Verwenden
Sie NIEMALS Lösungsmittel oder Öle. Zum Reinigen von starken Verschmutzungen können
Sie ein Tuch verwenden, das leicht mit einem in Wasser verdünnten Reinigungsmittel
angefeuchtet ist.

HINWEIS: Stellen Sie kein offenes Feuer(z.B. Kerzen) auf dem Gerät ab.
Werden Standbilder einen Zeitraum von mehr als 2 Stunden ununterbrochen wiedergegeben,
kann dies dazu führen, dass die Konturen der länger angezeigten Inhalte auf dem Bildschirm
sichtbar bleiben, d.h. permanente Nachbilder auf dem Bildschirm verbleiben. Das Gleiche gilt,
wenn über einen Zeitraum von mehr als 2 Stunden ein unveränderter Hintergrund wie Logos,
Videospiele, Computerspiele, Videotext oder ein nicht bildschirmfüllendes Format (z.B. 4:3)
wiedergegeben wird. Sie stellen keinen Betriebsfehler dar und sind nicht durch die
Herstellergarantie abgedeckt.

Zubehör

Deutsch

Benutzerhandbuch

HINWEIS : Das Aussehen der tatsächlichen Komponenten kann von den hier abgedruckten
abweichen.

Fernbedienung

Typ Infrarot
Reichweite 5m
Empfangswinkel 30°(horizontal)
Batterien 2x1.5V, Größe AAA

Das Verpackungsmaterial ist kein Kinderspielzeug! Halten Sie es außerhalb der Reichweite
von Kindern. Kunststofffolien und –tüten können zu Erstickung führen!

DVB-T Fernsehen ist in fast allen Regionen von Deutschland und in vielen Regionen von
Österreich und der Schweiz empfangbar, doch nicht überall! Auch zusätzliche Dienste wie
DVB-T Radio, Teletext, EPG usw. Bitte überprüfen Sie, ob DVB-T in Ihrer Region
empfangbar ist. Je nach Standort kann der Empfang eines DVB-T Signals mit einer normalen
Zimmerantenne möglich sein oder nicht. Weitere Informationen: www.ueberallfernsehen.de

Fernbedienung

MINI YpbPr MINI AV

AAA Batterien

(x2)

4 Schrauben

(ST4x16)

Deutsch

Einführung

Frontansicht

Sensor der Fernbedienung(nicht verdecken) LED-Anzeige

Infrarot Empfänger: Empfängt das Infrarot signal von der Fernbedienung

VOL+/: Stellt die Lautstärke ein
CH+/- : Blättert durch die Sender
INPUT: Öffnet das Menü zur

Auswahl der Signalquelle
MENU: Zum Einblenden/Verlassen des

OSD-Menüs
Schaltet den Fernseher ein bzw
versetzt ihn in den Standby-Modus

(Ein/Standby) LED-Betriebsanzeige: Drücken Sie Die Taste , um das Gerät
ein-bzw.auszuschalten

Rückseitige Ansicht

Anschlüsse

Siehe nächste Seite

Wandmontage

Der Fernseher besitzt eine Aufnahme für eine VESA-Wandhalterung (NICH IM LIEFERUMFANG).
Entfernen Sie die Schrauben, mit denen der Standfuß am Gerät befestigt ist und nehmen Sie den
Stanfuß ab (entfernen Sie nicht die Montagebügel). Befestigen Sie die VESA-Halterung mit 4 Stück
M4x10mm metrischen ISO-Gewinde-Schrauben (nicht im Lieferumfang enthalten).
Verwenden Sie keine Schrauben, die länger sind als 10 mm, ansonsten können interne
Teile beschädigt oder Kurzschlüsse verursacht werden.
Montieren Sie die Wandhalterung entsprechend der Anleitung des Herstellers.

Anschlüsse

COMMON-INTERFACE-EINSCHUB
Der Common-Interface-Einschub (CI) dient zur Aufnahme von CA-Modulen und
einer Smart-Card für Pay-TV und Zusatzdienste. Wenden Sie sich an Ihren Pay­TV-Anbieter, um weitere Informationen über die Module und Abonnements
zu erhalten. HINWEIS:CA-Module und Smart-cards gehören nicht zum Lieferumfang.

ACHTUNG! SCHALTEN SIE IHR FERNSEHGERÄT AUS, BEVOR SIE EIN MODUL IN
DEN CI-EINSCHUB STECKEN, ODER DIE SMART-CARD IN DAS CA-MODUL
EINSTECKEN ODER SIE HERAUSZIEHEN.

USB: USB-Anschluss

RF IN (DVB-T / DVB-C): Hier schließen Sie das 75-Ohm-Koaxialkabel Ihrer

Fernsehantenne oder des Kabelfernsehnetzes an.

Coax: Digitaler Audioausgang (koaxial).
Mini YPbPr: Verbinden Sie diese Buchsen über den beiliegenden Adapter mit

dem Komponenten-Videoausgang des externer Gerätes (z.B.DVD-Player).
Mini AV: Verbinden Sie diese Buchse über den beiliegenden Adapter mit dem
Videoausgang z.B. eines DVD-Players.

Deutsch

Anschluss für Kopfhörer oder ähnliche Geräte.

CI+ Schacht (für Pay-TV o.ä.)

RF IN (DVB-S / DVB-S2): SAT-Antenneneingang

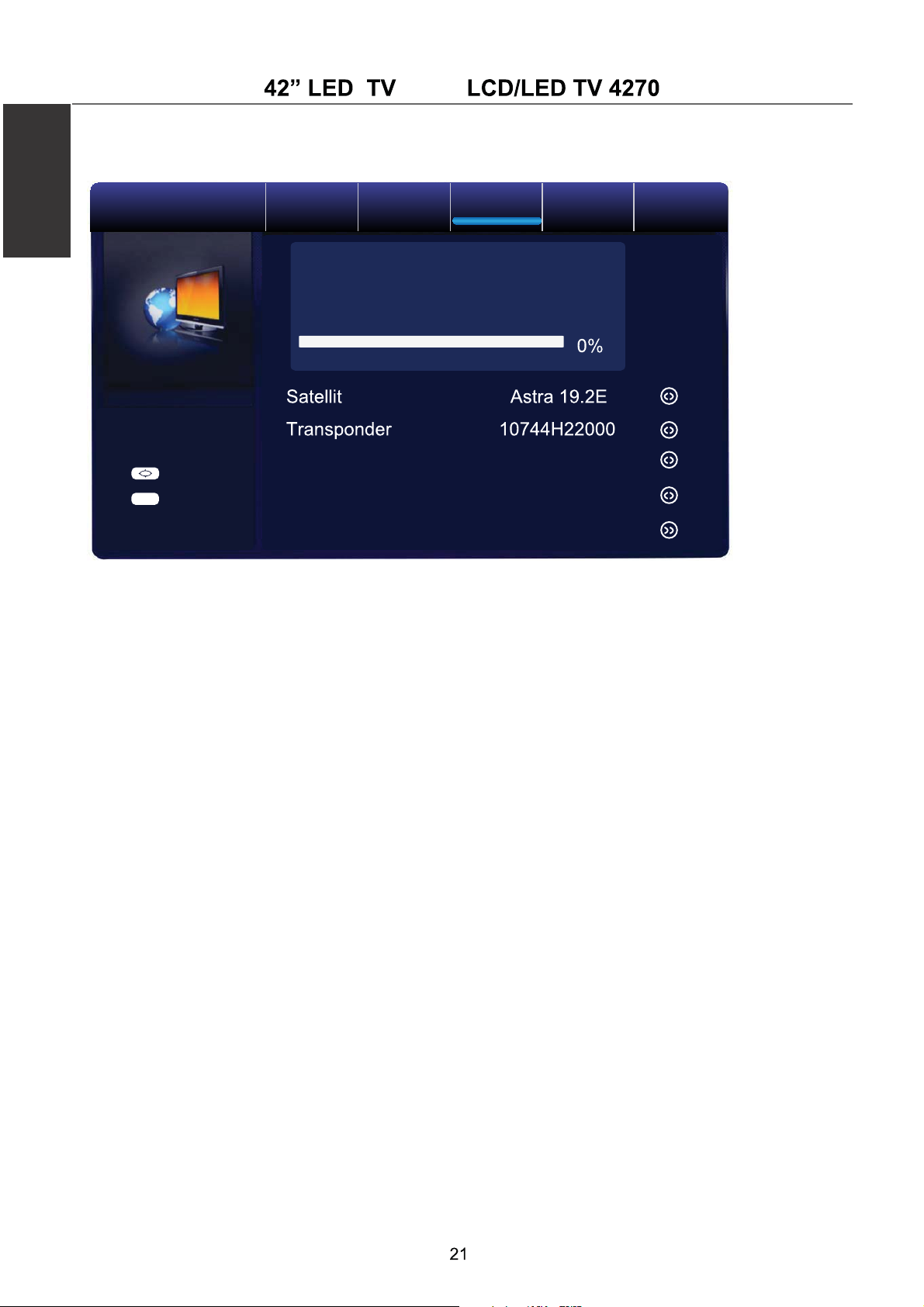

Bei fest installierter Satellitenantenne z.B. für Astra 19.2°Ost oder Hotbird 13.0°Ost mit einem einzigen
Universal-LNB müssen Sie evtl. bei der ersten Inbetriebnahme, nachdem Sie den gewünschten
Satelliten und die LNB-Frequenz ausgewählt haben, die Option DISEQC-DISABLE unter ”Diseqc-Input” wählen.
Selbiges gilt, wenn Sie zu einem späteren Zeitpunkt eine neue Sendersuche durchführen.
Wählen Sie im Menü “Satellite Setup” den gewünschten Satelliten aus und wählen Sie anschließend im Feld
“Diseqc” die Option “Disable”.

HDMI:

Anschlüsse für HDMI (für DVD-Player, HD-Receiver, Media Player oder ähnliche Geräte).

VGA: Zur Verwendung als PC-Monitor. Verbinden Sie diese Buchse mit dem 15-poligen
D-Sub-Anschlusses (VGA) Ihres PCs.

PC Audio: Verbinden Sie diese Buchse mit dem Audioausgang Ihres PCs.
SCART: Verbinden Sie dies Buchse mit dem SCART-Ausgang z.B. eines DVD-Players.

Installieren Sie den Standfuß

ĂPīŶĞŶ^ŝĞĚĞŶ<ĂƌƚŽŶƵŶĚƐƚĞůůĞŶ^ŝĞƐŝĐŚĞƌĚaƐƐĂůůĞĞƌĨŽƌĚĞƌůŝĐŚĞŶdĞŝůĞǀŽƌŚĂŶĚĞŶƐŝŶĚ
ďEĞŚŵĞŶ^ŝĞĚƌĞŝ^ĐŚƌĂƵďĞŶ;^dϰdžϭϲͿĂƵƐĚĞŵƵďĞŚƂƌďĞƵƚĞů
Đ>ĞŐĞŶ^ŝĞĚĂƐ'ĞƌćƚĂƵĨĞŝŶĞĞďĞŶĞ&ůćĐŚĞŵŝƚĞŝŶĞŵǁĞŝĐŚĞŶdƵĐŚ^ĐŚƌĂƵďĞŶ^ŝĞĚĞŶ^ƚĂŶĚĨƵƘ
ŵŝƚĚƌĞŝ^ĐŚƌĂƵďĞŶĨĞƐƚǁŝĞŝŶďďŝůĚƵŶŐĚĂƌŐĞƐƚĞůůƚ

Deutsch

Fernbedienung

Die Fernbedienung arbeitet mit Infrarotstrahlen. Richten Sie sie auf die Vorderseite Ihres
LED-TV. Wenn Sie sich außerhalb der Reichweite oder des maximalen Einfallswinkels
aufhalten, kann es sein, dass das Gerät nicht wie erwartet auf die Befehle der
Fernbedienung reagiert.

STANDBY: Schaltet den Fernseher ein bzw. in den stromsparenden

Standby-Betrieb.

AUTO: Drücken Sie diese Taste im VGA-Modus, um das Bild automatosch

zu justieren.

MUTE: Drücken Sie diese Taste zum Stummschalten oder

Wiedereinschalten des Tons.

0-9: Zur direkten Senderanwahl.
Springen Sie zum vorherigen Sender zurück

FAV: Wählen Sie die Favoriten-Liste
VOL+/-: Lautstärke auf / ab
SLEEP: Automatische Zeitabschaltung
ASPECT: Passen Sie die Bildgröße bzw. das Bildformat an
DISPLAY: Status- und Programminformationen anzeigen
CH+/-: Blättern Sie den Kanal auf / ab

Cursor hoch / runter im OSD-Menü
Cursor links / rechts im OSD-Menü

MENU: Menu aufrufen
ENTER: Bestätigungstaste
EXIT: Verlassen des aktuellen Menüs
INPUT: Auswahl der Signalquelle
PMODE: Drücken Sie diese Taste, um das gewünschte

Bild auswählen.

SMODE: Drücken Sie diese Taste, um den gewünschten

Ton zu wählen.

EPG: Elektronischer Programmführer

Fernbedienung

Deutsch

REC LIST: Anzeige der aufgenommenen Programme.
CH LIST: TV-Programmliste.
SUBTITLE: Untertitel anzeigen.
REPEAT: Spielen Sie den Titel bzw. das Kapitel wiederholt ab.
TV/TXT: Videotext aufrufen / abschalten.
CANCEL: Zurück / Änderung verwerfen.
REVEAL: Zum Anzeigen versteckter Wörter im Videotext.
AUDIO: Ändern der Audio-Sprache.
HOLD: Einfrieren der aktuelle Seite.
SIZE: Ändern der Bildgröße.
SUBPAGE:Teletext-Unterseite.
INDEX: Zur Index-Seite springen.
SCREEN: Schaltet im Multimedia-Modus (z.B. bei der

Musikwiedergabe) die Hintergrundbeleuchtung ab
um Strom zu sparen. Eine beliebige Taste schaltet
sie wieder ein.

REC: Aufzeichnen des TV-Programms im DTV-Modus

: Stopp
: Vorheriges Kapitel
: Nächstes Kapitel

TS: Im DTV-Modus kann das Programm angehalten bzw.

mit einem Zeitversatz (Timeshift) wiedergegeben werden.
Hierzu muss ein entsprechendes Speichermedium per

USB angeschlossen sein.
: Wiedergabe oder Pause
: Schneller Rücklauf
: Schneller Vorlauf

Deutsch

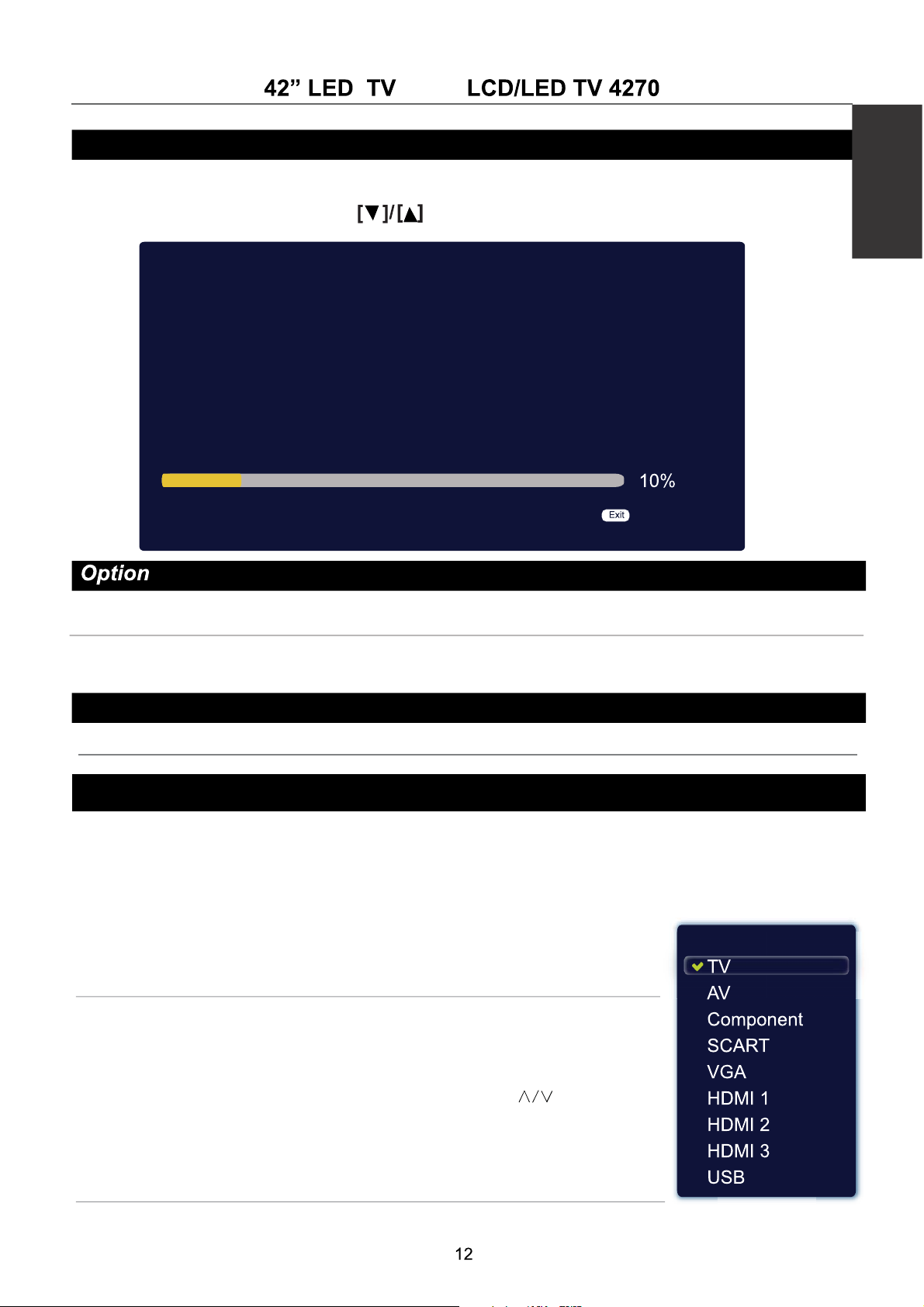

Automatische Installation

Wenn Sie Ihren Fernseher zum ersten Mal einschalten, erscheint der Assistent
zur Erstinstallation (siehe folgendende Abbildung):

Erstmaliges Einrichen Willkommen

Herzlich willkommen beim Assisten zum erstmaligen Einrichten!!

Drücken Sie auf [EINGABE],um den Assistenten zu starten.

Sprache

-Wählen Sie die gewünschte Sprache aus. Treffen Sie lhre Auswahl mit
den Tasten , und drücken Sie ENTER zur Bestätigung.

Erstmaliges Einrichten Sprache

Bitte Wählen Sie Ihre Sprache:

I

Deutsch

Zurück Auswählen Weiter Beenden

Land

- Wählen Sie Ihren Standort aus. Treffen Sie Ihre Auswahl mit den
Tasten , und drücken Sie [ENTER] zur Bestätigung.

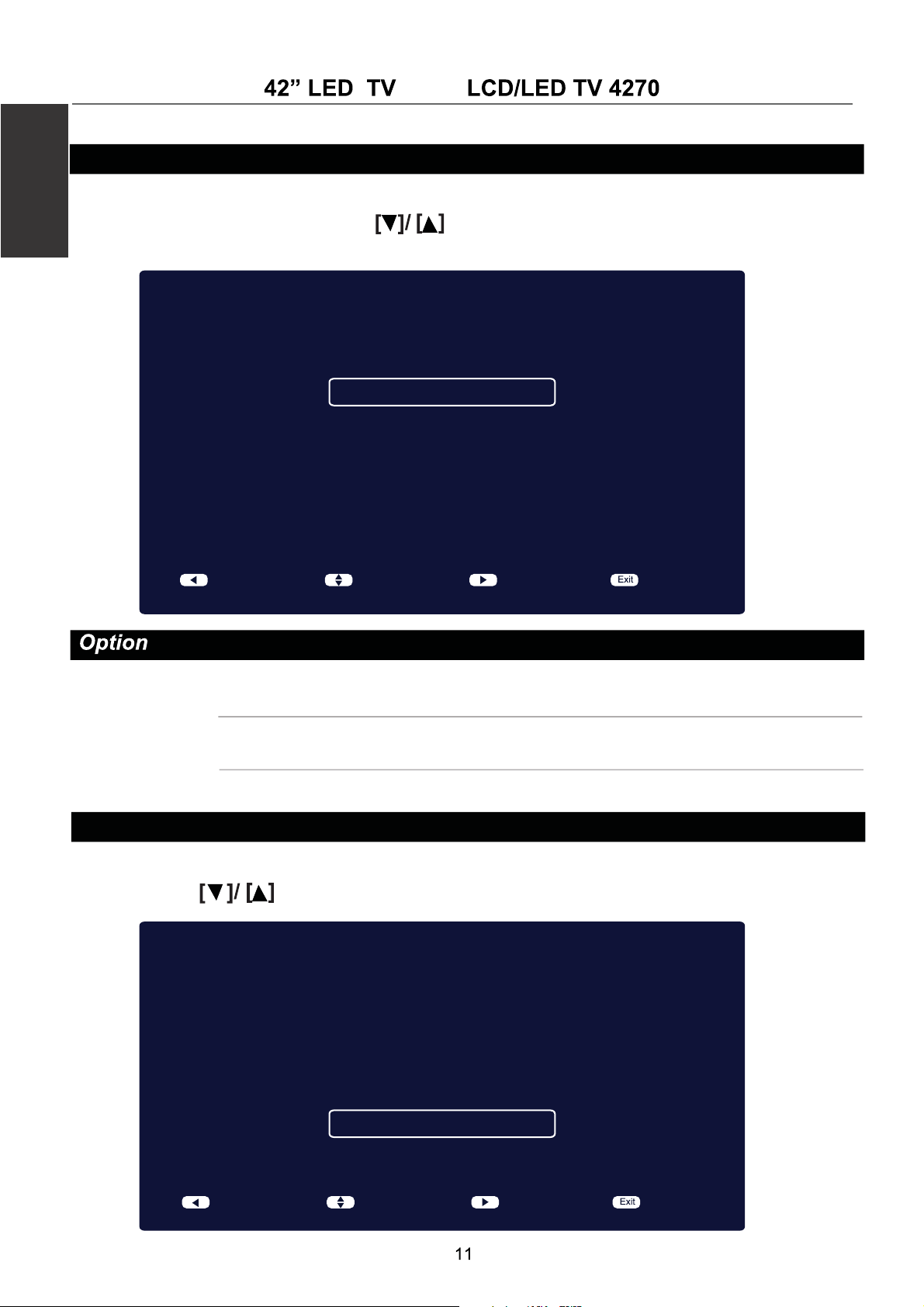

Erstmaliges Einrichten

Bitte wählen Sie Ihr Land

Österreich

Belgien

Schweiz

Tschechische Republik

Land

Deutschland

Zurück Auswählen Weiter Beenden

Dänemark
