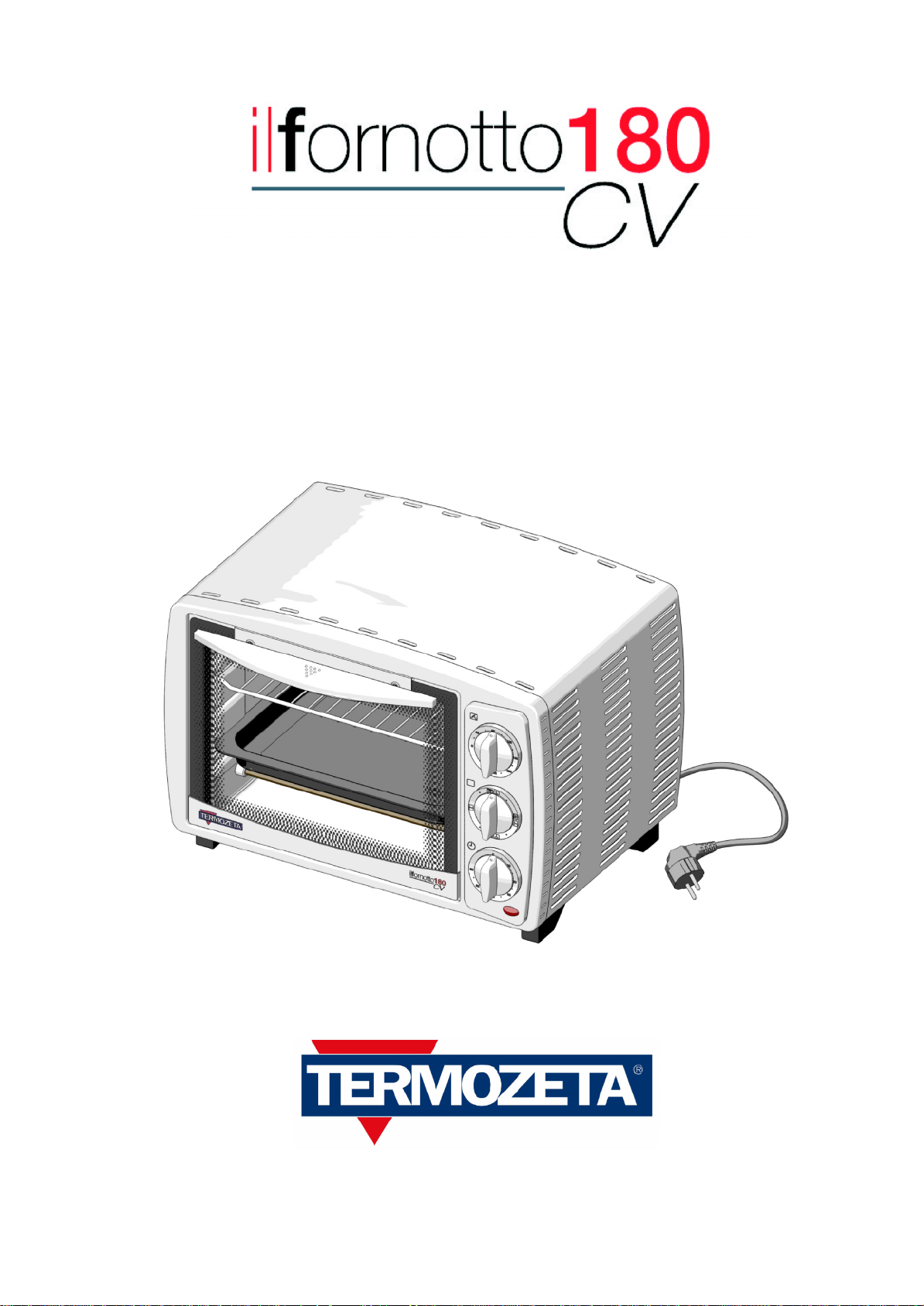

Termozeta IL FORNOTTO 180 cv MANUALE USO

Libretto Istruzioni

Instruction Manual

Libro de Instrucciones

DATI TECNICI

TECHNICAL DATA

DATOS TÉCNICOS

IL FORNOTTO 180 CV

Type 407020
230V ~ 50 Hz
1000W

Made in China

14

11

15

10

1

2

12

9

13

DESCRIZIONE

1. Corpo apparecchio

2. Pannello comandi

3. Manopola termostato

4. Manopola selettore funzioni di

cottura

5. Manopola timer

6. Spia luminosa

7. Sportello

8. Impugnatura dello sportello.

9. Ripiani di cottura

10. Resistenze inferiori

11. Resistenze superiori

12. Griglie di aerazione/

ventilazione

13. Teglia

14. Pinza per teglia e griglia

15. Griglia

I

DESCRIPTION

1. Appliance body

2. Control panel

3. Thermostat dial

4. Cooking selector dial

5. Timer dial

6. Pilot light

7.. Oven door

8. Oven door handle

9. Cooking shelves

10. Lower heating elements

11. Upper heating elements

12. Ventilation grilles

13. Cooking tray

14. Tongs for tray and grill

15. Grill

8

7

GB

3

4

5

6

E

DESCRIPCIÓN

1. Cuerpo del aparato

2. Panel de mandos

3. Rueda del termostato

4. Selector de las funciones de

cocción

5. Rueda del temporizador

6. Luz indicadora

7.. Puerta

8. Empuñadura de la puerta

9. Niveles de cocción

10. Resistencias inferiores

11. Resistencias superiores

12. Rejillas de ventilación

13. Bandeja

14. Pinza para extraer bandeja y

rejilla

15. Rejilla

 ITALIANO

PRESCRIZIONI DI SICUREZZA

Il presente libretto è parte integrante dell’apparecchio e
deve essere letto attentamente prima dell’utilizzo poiché

fornisce importanti indicazioni riguardanti la sicurezza

d’installazione, d'uso e di manutenzione. Conservare quindi

con cura.

• Dopo aver tolto l’imballaggio assicurarsi dell’integrità dell’apparecchio.

In caso di dubbio non utilizzarlo e rivolgersi a un centro assistenza
autorizzato da TERMOZETA.

• Non lasciare gli elementi dell’imballaggio (sacchetti in plastica, polisti-

rolo espanso, chiodi, ecc.) alla portata di bambini o persone con
capacità mentali ridotte in quanto potenziali fonti di pericolo.

• La sicurezza elettrica di questo apparecchio è assicurata soltanto
quando lo stesso è correttamente collegato ad un efficace impianto di
messa a terra come previsto dalle vigenti norme di sicurezza elettrica.
TERMOZETA non può essere considerata responsabile per eventuali

danni causati dalla mancanza di messa a terra dell’impianto elettrico.

• Prima di collegare la spina alla presa di corrente verificare che la
tensione di funzionamento dell’apparecchio corrisponda a quella della

propria abitazione. In caso di dubbio, rivolgersi a personale professio­nalmente qualificato.

• Si sconsiglia l’uso di adattatori, prese multiple e prolunghe. In caso di

necessità utilizzare esclusivamente dispositivi omologati e conformi
alle vigenti norme di sicurezza accertandosi che siano compatibili alla

potenza dell’apparecchio. In caso di dubbio, rivolgersi a personale

professionalmente qualificato.

• Qualsiasi installazione non conforme a quanto specificato può com­promettere la vostra sicurezza e fa decadere la garanzia.

• L’apparecchio è destinato esclusivamente ad uso domestico per la

cottura di cibi.

• Per motivi di sicurezza fare attenzione a:

- non usare l’apparecchio a piedi nudi e con mani o piedi bagnati

- non usare l’apparecchio al di fuori dell’ambiente domestico

- non lasciare l’apparecchio esposto ad agenti atmosferici (sole, pioggia...)

- non tirare mai il cavo di alimentazione o l’apparecchio stesso per
scollegare la spina dalla presa di corrente

 ITALIANO

- non lasciare l’apparecchio collegato alla rete elettrica senza sor-
veglianza

- non immergere mai l’apparecchio in acqua o in altri liquidi

• L’apparecchio non è destinato ad essere usato da persone (bam-

bini compresi) le cui capacità fisiche, sensoriali o mentali siano
ridotte, oppure con mancanza di esperienza o di conoscenza, a
meno che esse non abbiano potuto beneficiare, attraverso

l’intermediazione di una persona responsabile della loro sicurez­za, di una sorveglianza o di istruzioni riguardanti l’uso dell’appa-

recchio.

• I bambini devono essere sorvegliati per sincerarsi che non giochino
con l’apparecchio.

• Il cavo di alimentazione dell’apparecchio non deve essere sostituito

dall’utente. In caso di necessità rivolgersi a un centro assistenza
autorizzato da TERMOZETA o a persone professionalmente qualificate.

• In caso di guasto e/o di cattivo funzionamento dell’apparecchio, spe­gnerlo e non manometterlo. Per l’eventuale riparazione rivolgersi a un
centro assistenza autorizzato da TERMOZETA e richiedere l’utilizzo di

ricambi originali.

• Al termine del ciclo di vita rendere inoperante l’apparecchio tagliando-

ne il cavo di alimentazione dopo avere scollegato la spina dalla presa
di corrente. Per lo smaltimento attenersi alle norme in vigore nel
proprio luogo di residenza.

• TERMOZETA non può essere considerata responsabile di eventuali
danni a persone, animali o cose causati da un’errata installazione o

derivanti da un uso improprio, erroneo o irragionevole.

PRECAUZIONI D’USO

• Posizionare l’apparecchio in un luogo sicuro per il suo funzionamento.

• Appoggiarlo su una superficie stabile e resistente al calore, lontano da

materiali o oggetti facilmente infiammabili.

• Durante il funzionamento, posizionare la parete posteriore
dell’apparecchio contro un muro o una superficie.

• Durante il funzionamento, lasciare almeno 10 cm di spazio intorno alle

pareti laterali del forno e 30 cm sopra la parete superiore.

• In nessun caso il forno deve essere incassato o inserito in un mobile.

• Non trasportare o muovere l’apparecchio quando è in funzione.

 ITALIANO

• Durante il funzionamento, verificare che il cavo di alimentazione non

sia a contatto con le pareti e con il vetro del forno.

• Non toccare le superfici del forno, il vetro dello sportello e le resistenze
quando l’apparecchio è in funzione o immediatamente dopo l’uso in

quanto possono raggiungere temperature elevate.

• Non ostruire mai le griglie di aerazione e di ventilazione.

• Non posare oggetti sopra il forno mentre è in funzione.

• Non appoggiare teglie, contenitori o altri oggetti sullo sportello quando

questo è aperto.

• Non gettare acqua sul vetro dello sportello quando questo è caldo.

PANNELLO COMANDI

MANOPOLA TERMOSTATO (Fig.1)

La manopola (3) permette di impostare la
temperatura ideale per la cottura.

MANOPOLA FUNZIONI DI COTTURA (Fig.2)

L’apparecchio dispone di tre funzioni di cottu­ra, selezionabili attraverso l’apposita manopola

selettore(4). La ventilazione interna del forno,
identificata con il simbolo , è attiva con
tutte le funzioni di cottura.
Indipendentemente dalla funzione di cottura
selezionata, è necessario preriscaldare sem­pre il forno per un tempo di 10-15 minuti.

Forno tradizionale

Con il selettore (4) impostato su questa opzione, si attiva il funzionamen­to contemporaneo di tutte le resistenze.

Fig.1

3

Fig.2

4

Questa funzione è ideale per tutti i tipi di alimenti: pesce, carne, pollame,
verdure ripiene, dolci e tutti quegli alimenti che richiedono tempi di cottura
prolungati e una temperatura del forno il più omogenea possibile.

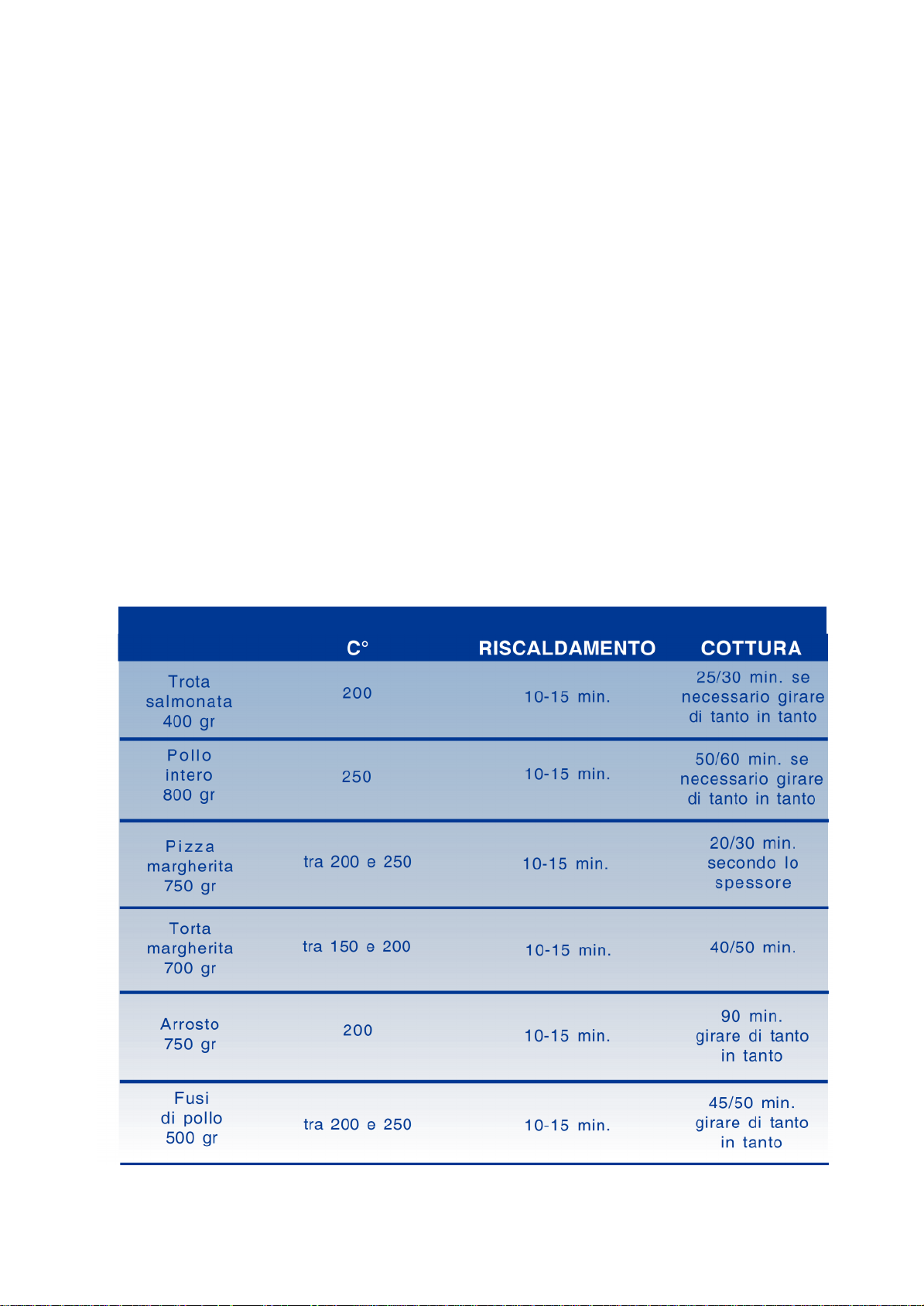

Per i tempi di cottura, fare riferimento alla “GUIDA AI TEMPI INDICATIVI

PER LA COTTURA CON FORNO TRADIZIONALE DI ALIMENTI FRE-

SCHI” riportata in seguito.

 ITALIANO

Riscaldare/mantenere al caldo

Con il selettore (4) impostato su questa opzione, si attiva il funzionamen­to delle sole resistenze inferiori (10). Questa funzione permette di riscal­dare gli alimenti o di mantenerli al caldo. Selezionare con la manopola
termostato (3) la temperatura desiderata.

Tostare/dorare

Con il selettore (4) impostato su questa opzione, si attiva il funzionamen­to delle sole resistenze superiori (11). Questa funzione permette di
tostare gli alimenti o di rendere la loro superficie più dorata.
Selezionare con la manopola termostato (3) la temperatura desiderata.
Si consiglia di posizionare la griglia(15) o la teglia(13) sull’ultimo ripiano

a partire dal basso in modo da posizionare l’alimento il più vicino possi-

bile alle resistenze superiori (11).
Sempre tramite la manopola (4) è possibile selezionare la funzione per

lo scongelamento:

Scongelare

Con il selettore (4) impostato su questa opzione, si attiva solo il funzio-

namento della ventola di circolazione dell’aria. Questa funzione permet-

te di scongelare gli alimenti surgelati.

MANOPOLA TIMER(Fig. 3)
Funzionamento automatico a tempo

Il timer permette di impostare un tempo di fun­zionamento da 0 a 60 minuti. Al termine del
tempo impostato il timer emette un segnale acu­stico e il forno smette di funzionare automatica­mente. Per interrompere il funzionamento del-

l’apparecchio prima del termine del tempo preimpostato, ruotare la manopo-

la del timer in senso antiorario fino a portarlo sulla posizione “0”.

Fig.3

5

ACCESSORI

GRIGLIA (15) E TEGLIA (13)

La griglia(15) può essere utilizzata come base di appoggio per i contenitori
di cottura oppure direttamente come supporto per gli alimenti.

 ITALIANO

La teglia(13) in dotazione può essere utilizzata come contenitore per la
cottura degli alimenti: si consiglia di ungerla con olio alimentare per
evitare che gli alimenti si attacchino. Entrambi gli accessori possono

essere inseriti all’interno del forno posizionati su quattro ripiani di cottura
(9) per aumentare o diminuire la distanza dell’alimento dalle resistenze.

La teglia (13) può essere utilizzata anche per raccogliere i sughi di
cottura di alimenti particolarmente grassi. In questo caso è necessario
posizionarla sotto la griglia (15).

Non appoggiare mai la teglia sopra le resistenze inferiori (10).
PINZA PER TEGLIA E GRIGLIA (14)

La pinza (14) è stata studiata per estrarre dal forno la teglia e la
griglia. Si consiglia di utilizzare sempre questo accessorio per evitare
scottature.

ISTRUZIONI PER L’USO

AL PRIMO UTILIZZO

Lavare e asciugare accuratamente tutte le parti che entrano a contatto con
gli alimenti come indicato nel paragrafo PULIZIA E MANUTENZIONE.

Prima di procedere con l’utilizzo del forno, effettuare un ciclo di funzionamento

a vuoto in funzione “forno tradizionale” per 10 minuti circa impostando
con la manopola del termostato (3) la massima temperatura. Questa

operazione consentirà di eliminare l’odore di nuovo. Durante il ciclo di
funzionamento, aerare l’ambiente.

MESSA IN FUNZIONE

• Posizionare l’apparecchio su una superficie orizzontale, stabile e resistente

al calore, lontano da materiali o oggetti facilmente infiammabili.

• Inserire la griglia (15) o la teglia (13) in uno dei ripiani di cottura (9)
all’interno del forno.

• Selezionare attraverso la manopola (4) la funzione di cottura desiderata

e attraverso la manopola termostato (3) la temperatura adatta al tipo di
alimento da cuocere.

• Svolgere completamente il cavo di alimentazione e collegarlo alla presa
di corrente.

• Ruotare la manopola del timer(5) impostando un tempo di funzionamento
maggiorato di 10 minuti per il preriscaldamento del forno.
Il forno entra in funzione e la spia luminosa (6) si accende.

 ITALIANO

• Trascorsi i primi 10 minuti, aprire lo sportello (7) attraverso l’apposita
impugnatura (8) e inserire l’alimento da cuocere.
Durante questa operazione, utilizzare l’apposita pinza (14) facendo

attenzione a non entrare in contatto con le parti calde del forno e, se
necessario, usare un guanto da forno.

• Terminato il tempo impostato con il timer, si udirà un segnale acustico
ad indicare che il forno ha smesso di funzionare.
Quando il timer è sulla posizione “0”, la spia luminosa (6) rimane
spenta.

• Aprire lo sportello attraverso l’apposita impugnatura (8) ed estrarre gli
accessori utilizzati (13-15) mediante la pinza (14): fare attenzione alle
pareti calde del forno e dei contenitori per gli alimenti. Se necessario,
utilizzare un guanto da forno.

CONSIGLI

Durante la cottura controllare di tanto in tanto gli alimenti attraverso il
vetro dello sportello (7). Si consiglia di non lasciare per un tempo
eccessivo i cibi nel forno poiché potrebbero seccarsi troppo.

DOPO LA COTTURA

Portare la manopola del timer (5) e quella del termostato (3) sulla
posizione “0” (apparecchio spento).
Scollegare la spina dalla presa di corrente ed aspettare che il forno si
sia raffreddato prima di procedere con le operazioni di pulizia.

ATTENZIONE!

- Per evitare surriscaldamenti pericolosi non ostruire mai le griglie di
dissipazione.

- Mantenere il forno ad un’adeguata distanza da pareti, oggetti, ecc.

- La superficie del forno può raggiungere temperature elevate quindi è
necessario scegliere un luogo sicuro per il suo funzionamento e
mantenere almeno 10 cm di spazio intorno alle pareti laterali del forno
e 30 cm sopra la parete superiore. In nessun caso il forno deve essere
incassato o inserito in un mobile.

Non toccare la superficie esterna del forno o il vetro dello sportello

quando l’apparecchio è in funzione in quanto queste parti

raggiungono una temperatura molto elevata.

 ITALIANO

- Durante il funzionamento, verificare che il cavo di alimentazione non
sia a contatto con le parti calde del forno.

- Non posare oggetti sopra il forno mentre è in funzione.

- Non appoggiare teglie, contenitori o altri oggetti sullo sportello quando
è aperto.

GUIDA AI TEMPI INDICATIVI PER LA COTTURA CON FORNO
TRADIZIONALE DI ALIMENTI FRESCHI

(dati indicativi riferiti esclusivamente alla funzione “FORNO
TRADIZIONALE”)

I tempi e i risultati di cottura riportati nella tabella seguente sono

indicativi e possono variare secondo la qualità dell’alimento, la sua

consistenza, il tipo di recipiente utilizzato per la cottura e i propri gusti

personali. Con l’uso e l’esperienza si riusciranno a ottimizzare i tempi e

i risultati di cottura.

Importante!

Preriscaldare sempre il forno prima di inserire gli alimenti.

ALIMENTO

Trota

salmonata

400 gr

Pollo

intero

800 gr

Pizza

margherita

750 gr

Torta

margherita

700 gr

TEMPERATURA

C°

200

250

tra 200 e 250

tra 150 e 200

TEMPO DI

RISCALDAMENTO

10-15 min.

10-15 min.

10-15 min.

10-15 min.

necessario girare

necessario girare

TEMPO DI

COTTURA

25/30 min. se

di tanto in tanto

50/60 min. se

di tanto in tanto

20/30 min.

secondo lo

spessore

40/50 min.

Arrosto

750 gr

Fusi

di pollo

500 gr

200

tra 200 e 250

10-15 min.

10-15 min.

90 min.

girare di tanto

in tanto

45/50 min.

girare di tanto

in tanto

 ITALIANO

PULIZIA E MANUTENZIONE

ATTENZIONE!
Prima di eseguire qualsiasi operazione di pulizia, scollegare la
spina dalla presa di corrente e aspettare che il forno si sia raffreddato.

Si consiglia una pulizia frequente per evitare la formazione di fumi e
cattivi odori durante la cottura.
Pulire le pareti interne del forno solo con una spugna umida, facendo

attenzione a non fare filtrare l’umidità nelle fessure interne; asciugare

con un panno morbido.

Per la pulizia dell’interno del forno e dei ripiani di cottura, non utilizzare

sostanze chimiche o abrasive, in quanto i ripiani possono venire a
contatto con gli alimenti.
Per la pulizia delle pareti esterne utilizzare una semplice spugna umida,
non abrasiva, ed asciugare accuratamente facendo attenzione a non

far filtrare l’umidità nelle griglie di aerazione.

Per la pulizia degli accessori utilizzare acqua calda ed un normale
detergente per stoviglie; asciugarli accuratamente prima di riporli.
Non immergere mai il forno in acqua o in altri liquidi.

Non lavare il forno sotto un getto d’acqua.

Non utilizzare prodotti chimici o abrasivi.

Non lavare l’interno del forno con sostanze infiammabili come alcool.

Non cuocere cibi imbevuti di sostanze infiammabili.

Termozeta S.p.A. si riserva il diritto di apportare modifiche estetiche e/o tecniche senza

preavviso al fine di migliorare i propri prodotti.

Termozeta is an international trademark. Copyright © 1995. All rights reserved.

Termozeta S.p.A. - Via Magenta, 41/43 - 20010 Bareggio (MI) Italy

 ENGLISH

SAFETY PRESCRIPTIONS

The present manual is an integral part of the appliance
and must be carefully read before using it as it gives
important indications with regard to safety of
installation, use and maintenance. Keep it with care.

• After taking off the packing make sure that the appliance is
intact. In case of doubt do not use it and contact an assistance
centre authorised by TERMOZETA.

• Do not leave pieces of packing (plastic bags, polystyrene foam,
nails etc.) within reach of children or persons with reduced mental
capacities since these are potential sources of danger.

• The electrical safety of this appliance is ensured only if it is
correctly connected to an effective earthing system in compliance
with the existing electrical safety standards. TERMOZETA shall
not be held responsible for any damage caused by the lack of an
earthing system.

• Before connecting the plug to the outlet check that the working
voltage of the appliance corresponds to the one in your house. If
in doubt, contact professionally qualified staff.

• Use of adaptors, multiple outlets and extension leads is not
advisable. In case of necessity use exclusively approved devices
in conformity with the current safety regulations while making
sure that they are compatible with the appliance power. If in
doubt, contact professionally qualified staff.

• Any installation which doesn't comply with what is specified
can endanger your safety and the warranty expires.

• The appliance must only be used to cook food for domestic
purposes.

• For safety reasons pay attention and:

- do not use the appliance when you are barefoot or having wet

hands or feet

- do not use the appliance outside the domestic environment

- do not leave the appliance exposed to atmospheric agents

(sun, rain, etc.)

- never pull the power cord or the appliance itself in order to

disconnect the plug from the outlet

 ENGLISH

- do not leave the appliance unattended when it is plugged into
the main power supply

- never immerse the appliance in water or other liquids

• The appliance is not intended for being used by people (including

children) whose physical, sensorial or mental capacities are
reduced, or who are lacking in experience or knowledge, unless
they can benefit from the presence of someone who is responsible
for their safety and who is provided with the instructions for use.

• Children should be supervised to ensure that they do not play with
the appliance.

• The power cord of the appliance should never be replaced by the
user himself. In case of necessity contact an assistance centre

authorised by TERMOZETA or professionally qualified staff.

• In case of failure and/or malfunctioning of the appliance, turn it off
and do not tamper with it. For any repairs contact an assistance
centre authorised by TERMOZETA and ask for the use of original
spare parts.

• At the end of the life-cycle of the appliance, put it out of service by
cutting the power cord after disconnecting the plug from the outlet.
For the disposal of the appliance follow the regulations which are
valid in your place of residence.

• TERMOZETA cannot be considered responsible for any damage to
persons, animals or things caused by the incorrect installation or as a
result of an illegitimate, mistaken or unreasonable use.

USE PRECAUTIONS

• Put the appliance in a safe place for its operation.

• Rest it on a stable and heat resistant surface, away from easily

inflammable materials or objects.

• During operation, place the rear part of the appliance against a wall or
a surface.

• During operation, keep a distance of at least 10 cm from the sidewalls

of the oven and 30 cm from its top.

• Do not, under any circumstances, place the oven into a wall unitor cabinet.

• Do not move or handle the appliance when it is running.

• During operation, check that the power cord does not touch the walls

and window of the oven.

 ENGLISH

• Do not touch the surfaces of the oven, the door window and the
resistances located inside it when the appliance is running or immediately
after its use, since these parts can become very hot.

• Never obstruct the air and ventilation grilles.

• Do not place objects on the top of the oven while it is running.

• Do not place pots, containers or other objects on the door when it is

open.

CONTROL PANEL

THERMOSTAT DIAL (Fig.1)
Dial (3) allows setting the ideal cooking

Fig.1

temperature.

COOKING SELECTOR DIAL (Fig.2)

The appliance has three cooking functions
that can be selected by means of the
selector dial (4). Ventilation inside the oven,
which is identified with symbol , is enabled
with all the cooking functions.
It is necessary to always preheat the oven for
10-15 minutes, regardless of the cooking
function selected.

Conventional oven

When this function is set by means of the selector dial (4), both the
upper and the lower heating elements are enabled at the same time.
This function is ideal for all types of food: fish, meat, poultry,
stuffed vegetables, sweets and all foods requiring long cooking

3

Fig.2

4

times and an even temperature.

For the cooking times, refer to the “GUIDE TO APPROXIMATE TIMES
FOR THE COOKING OF FRESH FOOD WITH CONVENTIONAL OVEN ”

shown afterwards.

Reheat/keep warm

When this function is set by means of the selector dial (4), only the
lower heating elements (10) are enabled.
This function allows reheating food or keeping it warm. Select the
desired temperature by means of the thermostat dial (3).

 ENGLISH

Toast/brown

When this function is set by means of the selector dial (4), only the
upper heating elements (11)are enabled.This function allows toasting
and browning food.
Select the desired temperature by means of the thermostat dial(3). It is
recommended to position grill (15) or tray (13) on the last shelf from the
bottom so that the food is positioned as close as possible to the upper
heating elements (11).

Dial (4) can be used to select the defrosting function, too:

Defrost

By setting selector (4) on this function, the air circulation fan only is
switched on. This function allows defrosting the frozen food.

TIMER DIAL (Fig. 3)
Automatic operation

The timer allows setting an operating time of 0
to 60 minutes. At the end of the set time, an
acoustic signal will be heard and the oven
stops operating automatically. To interrupt the
operation of the appliance before the end of

the preset time, turn the timer dial anticlockwise until it reaches the “0”

position.

ACCESSORIES

GRILL (15) AND TRAY (13)

Grill (15) can be used as a resting base for cooking containers or
directly as a support for food.
Tray(13) can be used as acontainer for cooking food: grease it with food
oil to prevent food from sticking to it.
Both the accessories can be placed inside the oven on four different

Fig.3

5

cooking shelves (9) in order to increase ot decrease the distance of the
food from the heating elements.
Tray (13) can also be used to collect the cooking juices of particularly
fatty foods. In this case, position it under grill (15).

Never rest the tray on top of the lower heating elements (10).

 ENGLISH

TONGS FOR TRAY AND GRILL (14)

Tongs (14) were designed to extract the tray and the grill from the
oven. It is recommended to always use them to prevent burns.

INSTRUCTIONS FOR USE

ON FIRST USE

Wash and thoroughly dry all the parts that come into contact with

food as described in the “CLEANING AND MAINTENANCE” paragraph.
Upon first use, it is advisable to run the empty ovenin the “conventional
oven” functionfor approximately 10 minutes setting the oven maximum

temperature by means of the thermostat dial (3). This operation
removes any odours coming from the new appliance. During the
oven running, make sure the room is well ventilated.

PUTTING INTO OPERATION

• Rest the appliance on a horizontal, stable and heat resistant
surface, away from inflammable materials or objects.

• Place grill (15) or tray (13) in one of the cooking shelves (9) inside the
oven.

• Set the desired cooking function by means of the selector dial (4)
and set the proper temperature according to the food to be cooked
by means of the thermostat dial (3).

• Completely unwind the power cord and connect it to the power
outlet.

• Turn the timer dial (5) setting the proper operating time adding 10
minutes for the oven preheating.
The oven starts operating and the pilot light (6) turns on.

• After the first 10 minutes, open door (7) by means of the proper
handle (8) and place the food to be cooked in the oven.
When performing this operation, use tongs (14) being careful not
to touch the hot parts of the oven. If necessary, use an oven mitt.

• After the set time has elapsed, the appliance will stop to operate
immediately, emitting a short beep.
When the timer is in the “0” position, the pilot light (6) remains off.

• Open the oven door by means of the proper handle (8) and extract
accessories (13-15) by using tongs (14): be careful not to touch

 ENGLISH

the hot parts of the oven and food containers. If necessary, use
an oven mitt.

SUGGESTIONS

While cooking, occasionally check the food through the door window
(7). We recommend not leaving the food in the oven for an excessive
period, since it can dry too much.

AFTER USE

Set the timer dial (5) and the thermostat dial (3) to the “0” position
(appliance off).
Before cleaning the appliance, disconnect the plug from the power
outlet and wait for the oven to cool down.

WARNING!

- To avoid dangerous overheating, never obstruct the ventilation grilles.

- Keep the oven at a proper distance from walls, objects, etc.

- The oven surface may reach high temperatures; therefore choose a
safe place for its operation and keep a distance of at least 10 cm from
the sidewalls of the oven and 30 cm from its top.
Under any circumstances, the oven cannot be placed into a wall unit
or cabinet.

Do not touch the external surface of the oven or the door window
when the appliance is running, since these partsreach a very high
temperature.

- During operation, check that the power cord does not touch the hot
parts of the oven.

- Do not place objects on the top of the oven while it is running.

- Do not place pots, containers or other objects on the door when it is
open.

 ENGLISH

GUIDE TO APPROXIMATE TIMES FOR THE COOKING OF FRESH
FOOD WITH CONVENTIONAL OVEN

(these approximate data apply to the “CONVENTIONAL OVEN” function

only)
The cooking times and results shown in the following table are

approximate and can vary according to the quality of the food, its
consistency, the type of container used for cooking and personal
tastes. After using the oven several times, you will be able to optimise
the cooking times and results.

Important!

Always preheat the oven before placing food inside it.

FOOD

Salmon trout

400 gr

Whole

chicken

800 gr

Pizza

margherita

750 gr

Sponge

cake

700 gr

Roast

750 gr

TEMPERATURE

C°

200

250

between 200

and 250

between 150

and 200

200

HEATING

TIME

10-15 min.

10-15 min.

10-15 min.

10-15 min.

10-15 min.

COOKING

TIME

25/30 min.

if necessary,

turn the food

50/60 min.

if necessary,

turn the food

20/30 min.

depending on

the thickness

40/50 min.

90 min.

if necessary,

turn the food

Chicken

pieces

500 gr

between 200

and 250

10-15 min.

45/50 min.

if necessary,

turn the food

 ENGLISH

CLEANING AND MAINTENANCE

WARNING!
Before cleaning the appliance, disconnect the plug from the power
outlet and wait for the appliance to cool down.

It is recommended to frequently clean the oven to prevent the formation
of fumes and bad smells during cooking.
Clean the oven inside walls only with a damp sponge, taking care not to
filter humidity in the internal openings; dry with a soft cloth.
For cleaning the internal part of the oven and the cooking shelves, do
not use chemical or abrasive substances, since the shelves can come
into contact with food.
Use a damp non-abrasive sponge to clean the outside walls, and dry
thoroughly taking care not to filter humidity in the air grilles.
Clean the accessories with hot water and a dishwashing detergent; dry
thoroughly before storing them.
Never immerse the oven in water or other liquids.
Do not wash the oven under running water.
Do not use chemical or abrasive products.
Do not wash the internal part of the oven with inflammable substances
as alcohol.
Do not cook food soaked in inflammable substances.

Termozeta S.p.A. reserves the right to introduce technical and/or aesthetic changes to its

products intended to improve performances.

Termozeta is an international trademark. Copyright © 1995. All rights reserved.

Termozeta S.p.A. - Via Magenta, 41/43 - 20010 Bareggio (MI) Italy

 ESPAÑOL

PRESCRIPCIONES DE SEGURIDAD

Este manual es parte integrante del aparato y debe ser
leído atentamente antes de su utilización, ya que
proporciona importantes indicaciones relativas a la
seguridad, instalación, uso y mantenimiento. Conservar
cuidadosamente.

• Retirar el embalaje y verificar la integridad del aparato. En caso de
duda, no utilizarlo y dirigirse a un centro de asistencia autorizado
TERMOZETA.

• No dejar los elementos del embalaje (bolsas de plástico, poliestireno
expandido, clavos, etc.) al alcance de niños o personas discapacitadas
mentalmente, pues podrían ser fuente de peligro.

• La seguridad eléctrica de este aparato está garantizada sólo cuando el
mismo esté correctamente conectado a una instalación con toma de
tierra eficaz como está previsto en las normas de seguridad eléctrica
vigentes. Termozeta no se puede considerar responsables por
eventuales daños causados por la falta de toma de tierra de la instalación
eléctrica.

• Antes de conectar el enchufe a la toma de corriente, comprobar que la
tensión de funcionamiento del aparato corresponde a la de la vivienda
donde se debe utilizar. En caso de duda, dirigirse a personal cualificado.

• Se desaconseja el uso de adaptadores, tomas múltiples y cables de
prolongación. Si fuera necesario, utilizar exclusivamente dispositivos
homologados y conformes a las normas de seguridad vigentes,
asegurándose de que sean compatibles con la potencia del aparato. En
caso de duda, dirigirse a personal cualificado.

• Toda instalación no conforme a cuanto aquí se especifica puede
comprometer su seguridad y anula la garantía.

• Este aparato sólo puede ser destinado al uso doméstico para la cocción
de alimentos.

• Por motivos de seguridad, prestar atención a:

- no utilizar el aparato con los pies descalzos y con las manos o los

pies mojados

- no utilizar el aparato fuera del ambiente doméstico

- no dejar el aparato expuesto a agentes atmosféricos (sol, lluvia…)

- no tirar nunca del cable de alimentación o del mismo aparato para

 ESPAÑOL

desconectar el enchufe de la toma de corriente.

- no dejar el aparato conectado a la red eléctrica sin vigilancia.

- no sumergir nunca el aparato en agua o en otros líquidos.

• El aparato no debe ser utilizado por niños o por personas

discapacitadas física o mentalmente o que carezcan de experiencia,
excepto si están vigilados por una persona responsable de su
seguridad y si están provistos de las instrucciones de uso del
aparato.

• Vigilar a los niños para cerciorarse de que no juegan con el aparato.

• No sustituir el cable de alimentación del aparato.Si fuera necesario,

dirigirse a un centro de asistencia autorizado TERMOZETA o a personal
cualificado.

• En caso de avería y/o mal funcionamiento del aparato, apagarlo y no
manipularlo. Para su reparación, dirigirse a un centro de asistencia
autorizado TERMOZETA y solicitar que se utilicen piezas de recambio
originales.

• Una vez terminada la vida útil del aparato, y con el enchufe desconectado
de la toma de corriente, ponerlo fuera de servicio cortando el cable de
alimentación. Para eliminar el aparato, cumplir con las normas vigentes
en el lugar donde se utiliza el mismo.

• TERMOZETA no se considera responsable de posibles daños a personas,
animales o cosas provocados por una mala instalación o derivados de
un uso impropio, erróneo o irracional.

PRECAUCIONES DE USO

• Poner el aparato en un lugar seguro para su funcionamiento.

• Apoyarlo en una superficie estable y resistente al calor, lejos de

materiales u objetos fácilmente inflamables.

• Durante el funcionamiento, colocar la pared posterior del aparato cerca
de un muro o una superficie.

• Durante su funcionamiento, mantener al menos 10 cm de espacio alrededor

de las paredes laterales del horno y 30 cm encima de la pared superior.

• En ningún caso el horno ha de ser empotrado o introducido en un mueble.

• No transportar o mover el aparato cuando está encendido.

• Durante el funcionamiento, verificar que el cable de alimentación no

esté en contacto con las paredes y con el cristal del horno.

• No tocar las superficies del horno, el cristal de la puerta y las resistencias

 ESPAÑOL

cuando el aparato está encendido o inmediatamente después del uso
ya que pueden alcanzar temperaturas elevadas.

• No obstruir nunca las rejillas de aireación y de ventilación.

• No colocar objetos encima del horno mientras está encendido.

• No apoyar bandejas, contenedores u otros objetos sobre la puerta

cuando la misma está abierta.

• No echar agua sobre el cristal de la puerta cuando la misma está caliente.

PANEL DE MANDOS

RUEDA DEL TERMOSTATO (Fig.1)

Larueda(3)permite programar la temperatura
ideal según el alimento a cocer.

SELECTOR DE LAS FUNCIONES DE COCCIÓN
(Fig.2)

El aparato dispone de tres funciones de
cocción que se pueden seleccionar mediante
el selector(4). La ventilación interna del horno,

indicada con el símbolo , está activa con
todas las funciones de cocción.
Independientemente de la función de cocción
seleccionada, siempre se debe precalentar el
horno durante 10-15 minutos.

Horno tradicional

Cuando se programa esta función mediante el selector (4) se activa el

Fig.1

3

Fig.2

4

funcionamiento simultáneo de todas las resistencias.
Esta función es ideal para todos los tipos de alimentos: pescado,
carne, volatería, verduras rellenas, postres y cualquier alimento que
requiera tiempos de cocción prolongados y una temperatura del horno
lo más homogénea posible.

Para los tiempos de cocción, véase la “GUÍA DE LOS TIEMPOS

APROXIMADOS PARA LA COCCIÓN DE ALIMENTOS FRESCOS CON

HORNO TRADICIONAL” indicada a continuación.

Calentar/mantener caliente

Cuando se programa esta función mediante el selector (4) sólo se
activa el funcionamiento de las resistencias inferiores (10).

 ESPAÑOL

Esta función permite calentar o mantener calientes los alimentos.
Seleccionar la temperatura deseada mediante la rueda del termostato(3).

Tostar/dorar

Cuando se programa esta función mediante el selector (4), sólo se
activa el funcionamiento de las resistencias superiores(11). Esta función
permite tostar los alimentos o dorarlos en superficie.
Seleccionar la temperatura deseada mediante la rueda del termostato(3).
Aconsejamos poner la rejilla (15) o la bandeja (13) en el último nivel
partiendo desde abajo para acercar el alimento a las resistencias
superiores (11) lo más posible.

El selector(4)también permite seleccionar la función de descongelación:

Descongelar

Cuando se programa esta función mediante el selector (4) sólo se activa
el funcionamiento del ventilador de circulación del aire. Esta función
permite descongelar los alimentos congelados.

RUEDA DEL TEMPORIZADOR(Fig. 3)
Funcionamiento automático con tiempo
programado

El temporizator permite programar un tiempo
de funcionamiento de 0 a 60 segundos.Al final
del tiempo programado, el horno dejará de
funcionar. Para interrumpir el funcionamiento del
aparato antes de que termine el tiempo programado, girar la rueda del
temporizador en sentido antihorario hasta llevarla a la posición “0”.

ACCESORIOS

REJILLA (15) Y BANDEJA (13)
La rejilla(15) se puede utilizar como base de apoyo para los contenedores

Fig.3

5

de cocción o directamente como soporte para los alimentos.
La bandeja(13) se puede utilizar para recoger los jugos de la cocciónde los
alimentos: aconsejamos untarla con aceite alimenticio para evitar que los
alimentos se peguen a la misma. Ambos accesorios se pueden introducir
en el horno sobre los cuatro niveles de cocción (9) para aumentar o

 ESPAÑOL

disminuir la distancia del alimento de las resistencias.
La bandeja (13) también se puede utilizar para recoger los jugos de la
cocción de los alimentos especialmente grasos. En este caso deberá
colocarse bajo la rejilla (15).

No apoyar nunca la bandeja sobre las resistencias inferiores (10).
PINZA PARA BANDEJA Y REJILLA (14)

La pinza(14)ha sido diseñada para sacar del horno la bandeja y la rejilla.
Se aconseja utilizar siempre esto accesorio para evitar quemaduras.

INSTRUCCIONES DE USO

PRIMER USO

ISTRUZIONI PER L’USO

Lavar y secar esmeradamente todas las partes que entran en contacto

con los alimentos como indicado en el párrafo “LIMPIEZA Y
MANTENIMIENTO”. Antes de utilizar el horno, efectuar un ciclo de

funcionamiento en vacío durante 10 minutos aproximadamente,
programando la temperatura máxima mediante la rueda del termostato
(3).Esta operación permitirá eliminar el olor a nuevo. Durante el ciclo de
funcionamiento, ventilar el lugar donde se utiliza el horno.

PUESTA EN MARCHA

• Poner el aparato sobre una superficie horizontal, estable y resistente
al calor, lejos de materiales u objetos fácilmente inflamables.

• Introducir la rejilla (15) o la bandeja (13) en uno de los niveles de
cocción (9) en el horno.

• Seleccionar la función de cocción deseada mediante la rueda (4) y la
temperatura adecuada para el tipo de alimento a cocer mediante la rueda(3).

• Desenrollar completamente el cable de alimentación y conectarlo a la
toma de corriente.

• Girar la rueda del temporizador (5) programando el tiempo de
funcionamiento y añadiendo 10 minutos para permitir el
precalentamiento del horno.
El horno se pone en marcha y la luz indicadora (6) se enciende.

• Después de los primeros 10 minutos, abrir la puerta (7) mediante la
empuñadura (8) e introducir el alimento a cocer.
Durante esta operación, utilizar la pinza (14) prestando atención a no
entrar en contacto con las partes calientes del horno. Si fuera
necesario, utilizar un guante de horno.

 ESPAÑOL

• Una vez terminado el tiempo programado, el horno deja de funcionar y
se oye una señal acústica.
Cuando el temporizador está en la posición “0”, la luz indicadora (6)
se queda apagada.

• Abrir la puerta utilizando la empuñadura (8) y extraer los accesorios
utilizados(13-15) mediante la pinza(14): prestar atención a las paredes
calientes del horno y de los contenedores para los alimentos. Si fuera
necesario, utilizar un guante de horno.

CONSEJOS

Durante la cocción, controlar los alimentos a través del cristal de la
puerta (7). Aconsejamos no dejar los alimentos en el horno durante un
tiempo excesivo, ya que podrían secarse demasiado.

DESPUÉS DE LA COCCIÓN

Poner la rueda del temporizador (5) y la del termostato (3) en
posición “0” (aparato apagado).
Desconectar el enchufe de la toma de corriente y esperar a que el
horno se enfríe antes de efectuar las operaciones de limpieza.

¡CUIDADO!

- Para evitar sobrecalentamientos peligrosos, no obstruir nunca las
rejillas de aireación.

- Mantener el horno a una distancia adecuada de paredes, objetos, etc.

- La superficie del horno puede alcanzar temperaturas elevadas, por lo
tanto es necesario elegir un lugar seguro para su funcionamiento y
mantener al menos 10 cm de espacio alrededor de las paredes laterales
del horno y 30 cm encima de la pared superior. En ningún caso el
horno ha de ser empotrado o introducido en un mueble.

No tocar la superficie externa del horno o el cristal de la puerta
cuando el aparato está encendido ya que estas partes alcanzan
una temperatura muy elevada.

- Durante el funcionamiento, cerciorarse de que el cable de alimentación
no está en contacto con las partes calientes del horno.

- No colocar objetos encima del horno mientras el mismo está encendido.

- No apoyar bandejas, contenedores u otros objetos sobre la puerta
cuando la misma está abierta.

 ESPAÑOL

- Durante el funcionamiento, cerciorarse de que el cable de alimentación
no está en contacto con las partes calientes del horno.

- No colocar objetos encima del horno mientras el mismo está encendido.

- No apoyar bandejas, contenedores u otros objetos sobre la puerta
cuando la misma está abierta.

GUÍA DE LOS TIEMPOS APROXIMADOS PARA LA COCCIÓN DE
ALIMENTOS FRESCOS CON HORNO TRADICIONAL

(datos indicativos relativos exclusivamente a la función “HORNO
TRADICIONAL”)

Los tiempos y los resultados de cocción indicados en la tabla siguiente
son indicativos y pueden variar según la calidad del alimento, su
consistencia, el tipo de recipiente utilizado para la cocción y los gustos
personales. Utilizando el horno durante algún tiempo se logrará optimizar
los tiempos y los resultados de cocción.

¡Importante!

Siempre precalentar el horno antes de introducir los alimentos.

ALIMENTO

Trucha

salmonada

400 gr

Pollo
entero
800 gr

Pizza queso

y tomate

750 gr

Bizcocho

700 gr

TEMPERATURA

C°

200

250

entre

200 y 250

entre

150 y 200

TIEMPO DE

CALENTAMIENTO

10-15 min.

10-15 min.

10-15 min.

10-15 min.

TIEMPO DE

COCCIÓN

25/30 min. si fuera
necesario, girar de

tanto en tanto

50/60 min. si fuera
necesario, girar de

tanto en tanto

20/30 min.

según

el espesor

40/50 min.

Asado

750 gr

Muslos de

pollo

500 gr

200

entre

200 y 250

10-15 min.

10-15 min.

90 min.

girar de tanto

en tanto

45/50 min.

girar de tanto

en tanto

 ESPAÑOL

LIMPIEZA Y MANTENIMIENTO

¡CUIDADO!
Antes de efectuar cualquier operación de limpieza, desconectar
siempre el enchufe de la toma de corriente y esperar a que el horno
se haya enfriado.

Se aconseja limpiar frecuentemente el horno para evitar la formación de
humos y malos olores durante la cocción.
Limpiar las paredes internas sólo con una esponja húmeda, prestando
atención a no hacer filtrar la humedad en las fisuras internas; secar con
un paño suave.
Para limpiar la parte interna del horno y los niveles de cocción, no
utilizar sustancias químicas o abrasivas ya que los niveles podrían
entrar en contacto con los alimentos.
Para la limpieza de las paredes externas utilizar una simple esponja
húmeda, no abrasiva y secar esmeradamente prestando atención a no
hacer filtrar la humedad en las rejillas de aireación.
Para limpiar los accesorios, utilizar agua caliente y un detergente para
vajillas; secarlos esmeradamente antes de guardarlos.
No sumergir nunca el horno en agua o en otros líquidos.
No lavar el horno bajo un chorro de agua.
No utilizar productos químicos o abrasivos.
No lavar la parte interna del horno con sustancias inflamables como
alcohol.
No cocer alimentos embebidos en sustancias inflamables.

Termozeta se reserva el derecho de aportar modificaciones estéticas y/o técnicas sin

aviso previo, para mejorar sus productos.

Termozeta is an international trademark. Copyright © 1995. All rights reserved.

Termozeta S.p.A. - Via Magenta, 41/43 - 20010 Bareggio (MI) Italy

•••Italy

INFORMAZIONE AGLI UTENTI
Ai sensi dell’art. 13 del decreto legislativo 25 luglio 2005, n.15 “Attitu-
dine delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla

riduzione dell’uso di sostanze pericolose nelle apparecchiature elettri­che ed elettroniche, nonché allo smaltimento dei rifiuti”.

• Il simbolo del cassonetto barrato sull’apparecchiatura indica che il pro-

dotto alla fine della propria vita deve essere raccolto separatamente
dagli altri rifiuti.

• L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita

agli idonei centri di raccolta differenziata dei rifiuti elettronici ed

elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’ac-

quisto di una nuova apparecchiatura di tipo equivalente, in ragione di
uno a uno.

• L’adeguata raccolta differenziata per l’avvio successivo dell’apparec-

chiatura dismessa al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili effetti

negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali
di cui è composta l’apparecchiatura.

• Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'ap-

plicazione delle sanzioni amministrative previste della normativa vi­gente.

•••United Kingdom

INFORMATION FOR USERS
In accordance with European Directives 2002/95/CE, 2002/96/CE and
2003/108/CE on the restriction of the use of dangerous substances in
electric and electronic equipment as well as their waste disposal.

• The barred symbol of the rubbish bin shown on the equipment indicates
that, at the end of its useful life, the product must be collected separately
from other waste.

• Therefore, any products that have reached the end of their useful life
must be given to waste disposal centres specialising in separate
collection of waste electrical and electronic equipment, or given back
to the retailer at the time of purchasing new similar equipment, on a one
for one basis.

• The adequate separate collection for the subsequent start-up of the
equipment sent to be recycled, treated and disposed of in an
environmentally compatible way contributes to preventing possible
negative effects on the environment and health and optimises the
recycling and reuse of components making up the apparatus.

• Abusive disposal of the product by the user involves application of the
administrative sanctions according to the laws in force.

•••Spain

•••France

INFORMACIÓN PARA LOS USUARIOS
Según las Directivas europeas 2002/95/CE, 2002/96/CE y 2003/108/CE,
relativas a la reducción del uso de sustancias peligrosas en los aparatos
eléctricos y electrónicos además del desecho de los residuos.

• El símbolo del contenedor tachado que se encuentra en el aparato indi­ca que el producto, a final de su vida útil, deberá depositarse en un lugar
separado de los demás residuos.

• Por lo tanto, el usuario deberá entregar el aparato, cuando deje de
utilizarse, a los centros adecuados de recogida diferenciada de residuos
electrónicos y electrotécnicos, o deberá devolverlo al vendedor en el
momento de compra de un nuevo aparato de tipo equivalente, uno a
cambio de otro.

• La adecuada recogida diferenciada del aparato inutilizado para el
sucesivo reciclaje, tratamiento y desecho ambientalmente compatibles,
contribuye a evitar posibles efectos negativos en el medioambiente y
en la salud, y favorece el reciclaje de los materiales de los que se
compone el aparato.

• El desecho abusivo del producto por parte del usuario implica la aplicación

de las sanciones previstas por la ley.
