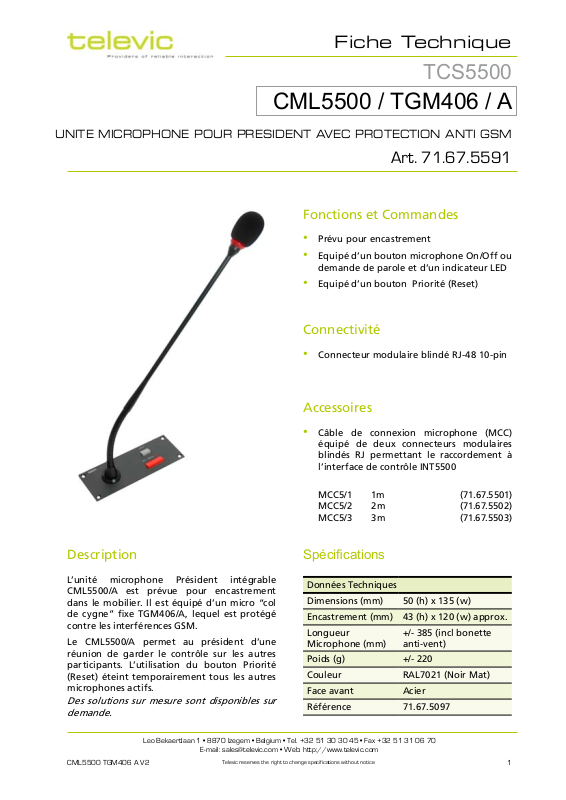

Page 1
Fiche Technique
TCS5500
CML5500 / TGM406 / A
UNITE MICROPHONE POUR PRESIDENT AVEC PROTECTION ANTI GSM
Art. 71.67.5591
Fonctions et Commandes
Prévu pour encastrement
•
Equipé d’un bouton microphone On/Off ou
•
demande de parole et d’un indicateur LED
Equipé d’un bouton Priorité (Reset)
•
Description
L’unité microphone Président intégrable
CML5500/A est prévue pour encastrement
dans le mobilier. Il est équipé d’un micro “col
de cygne” fixe TGM406/A, lequel est protégé
contre les interférences GSM.
Le CML5500/A permet au président d’une
réunion de garder le contrôle sur les autres
participants. L’utilisation du bouton Priorité
(Reset) éteint temporairement tous les autres
microphones actifs.
Des solutions sur mesure sont disponibles sur
demande.
Connectivité
Connecteur modulaire blindé RJ-48 10-pin•
Accessoires
Câble de connexion microphone (MCC)
•
équipé de deux connecteurs modulaires
blindés RJ permettant le raccordement à
l’interface de contrôle INT5500
MCC5/1 1m (71.67.5501)
MCC5/2 2m (71.67.5502)
MCC5/3 3m (71.67.5503)
Spécications
Données Techniques
Dimensions (mm) 50 (h) x 135 (w)
Encastrement (mm) 43 (h) x 120 (w) approx.
Longueur
Microphone (mm)
Poids (g) +/- 220
Couleur RAL7021 (Noir Mat)
Face avant
Référence 71.67.5097
+/- 385 (incl bonette
anti-vent)
Acier
Leo Bekaertlaan 1 • 8870 Izegem • Belgium • Tel. +32 51 30 30 45 • Fax +32 51 31 06 70
CML5500 TGM406 A V2 1
E-mail: [email protected] • Web: http://www.televic.com
Televic reserves the right to change specifications without notice
Page 2
Réglage des Dipswitch
Gain
Switch 1 Switch 2 Amplification dBr
0 0 11 (+20.8 dB) +8,6
0 1 4 (+12.2 dB) 0
1 0 4 (+12.2 dB) 0
1 1 2.8 (+9 dB) -3,2
Réglages Standard
Switch 1 1 (on)
Switch 2 0 (off)
Switch 3 1 (on)
Switch 4 0 (off)
Dimensions
Filtre Passe-Haut
Switch 3 Switch 4 Fréquence
0 0 328 Hz
0 1 148 Hz
1 0 226 Hz
1 1 55 Hz
CML5500 TGM406 A V2
Televic reserves the right to change specifications without notice
2
