Procesador de Canales DTT

Manual de instrucciones

DTT Channels Processor

User manual

DTT

3

Manual de instrucciones Procesador Canales DTT

ESPAÑOL

I N D I C E

1. Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2. Descripción de referencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3. Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.1 Montaje en libro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.2 Montaje en Rack 19” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4. Descripción de elementos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.1. Procesador Canales DTT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.2. Fuente alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.3. Central amplificadora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.4. Programador PCT 3.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

5. Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.1. Consideraciones previas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.2. Uso del programador externo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.3. Recomendaciones para una instalación correcta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6. Ejemplos de aplicación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4

Manual de instrucciones Procesador Canales DTT

1.- CARACTERISTICAS TECNICAS

1.1.- Procesador canales DTT refs. 5870, 5871
Margen de frecuencia de entrada: Ref. 5870: Un canal UHF (CCIR 8MHz, standards G,H,I,K,L).

Ref. 5871: Un canal BIII (CCIR 7MHz, standard B) oUHF (CCIR 7MHz, standard H)
Nivel de entrada: -57 a -7 dBm (102 dBµV a 52 dBµV).
Margen variación frecuencia: Ref. 5870: ±166.66 KHz; *Ref. 5871: ±125 KHz.
AGC: Si.
Figura de ruido: <20 dB.
Pérdida de retorno: >10 dB.
Pérdida lado de entrada: <1.5 dB
Impedancia: 75 ohm.
Conector: “F” hembra.
Alimentación para previos: +12V disponibles en el conector “UHF IN” .

Margen de frecuencia de salida: Ref. 5870: Un canal UHF (CCIR 8MHz, standards G,H,I,K,L).

Ref. 5871: Un canal BIII (CCIR 7MHz, standard B) o UHF (CCIR 7MHz, standard H).
Margen variación frecuencia: Ref. 5870: ±166.66 KHz; Ref. 5871: ±125 KHz.
Ruido de fase oscilador local: > 75 dBc/Hz @ 1KHz (cuando se usa como conversor de canales).

> 95 dBc/Hz @ 1KHz (cuando se usa como procesador).

Nivel de salida: 85 dBµV ±5 dB.
Ajuste nivel de salida: > 15 dB.
Perdida de retorno: > 12 dB.
Ganancia de pendiente: < 2 dB.
Regulación de pendiente: ±3 dB.
Nivel de espurios: < -62 dBc
Impedancia: 75 ohm.
END (Equivalent Noise Degrad.): < 1 dB.
Conectores entrada/salida: “F” hembra.

Consumos: +15V= 390 mA +5V= 220 mA

Entrada

RF

Salida

RF

General

Las características técnicas descritas se definen para una temperatura ambiente máxima de 40°C

5

Manual de instrucciones Procesador Canales DTT

ESPAÑOL

Rango de frecuencia: 47 ... 860 MHz Conector: “F” hembra
Ganancia: 45 ± 2 dB Alimentación: + 15 V
Margen de regulación: 20 dB Consumo: 750 mA @ 15V
Tensión de salida (60 dBc): 108 dBµV (6 canales DTT Toma de test: -30 dB

@ 40 dB & Shoulder)

1 . 2.- Características técnicas Central ref. 5075

Central

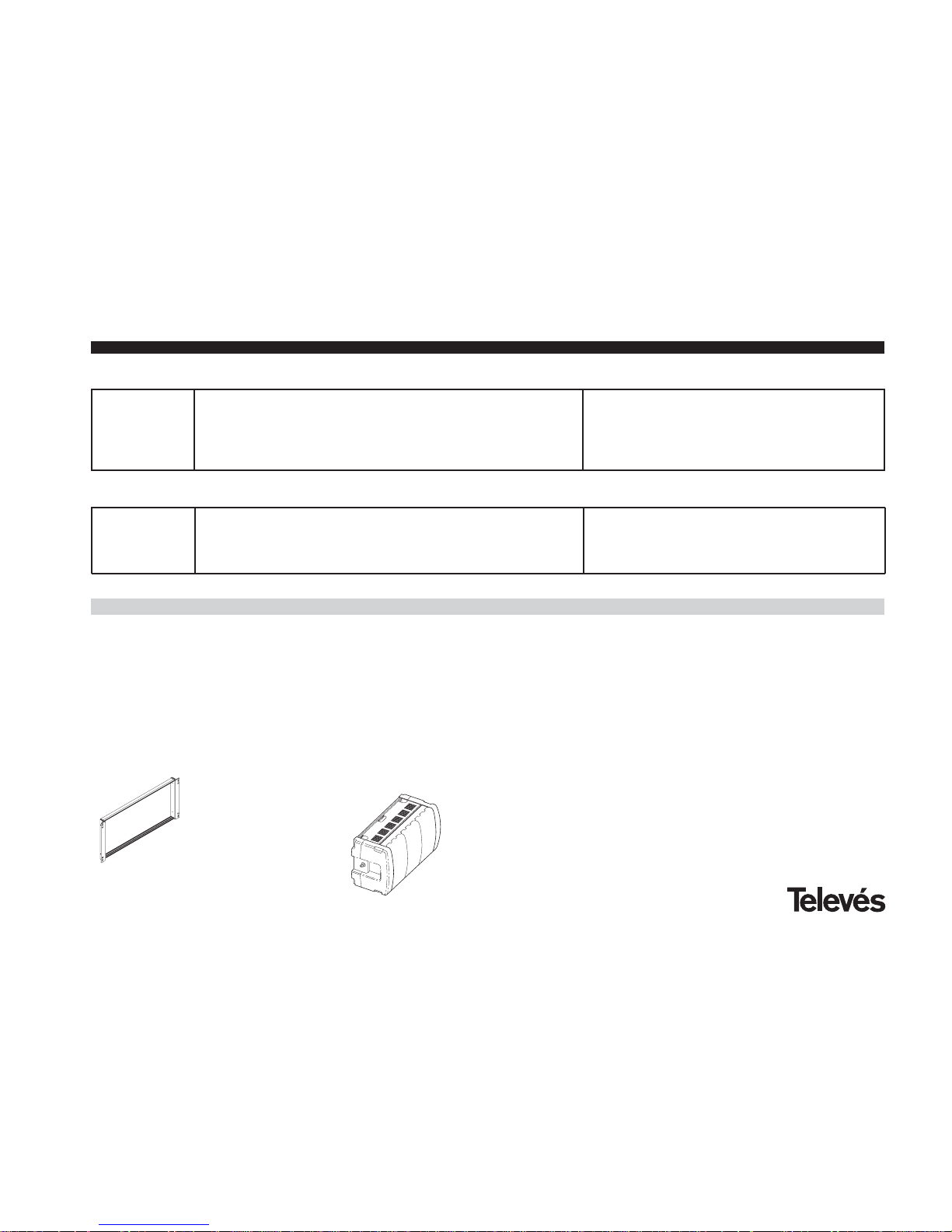

2.- DESCRIPCION DE REFERENCIAS

Ref. 5870 .... Procesador canales DTT UHF 8 MHz

Ref. 5871 .... Procesador canales DTT UHF 7 MHz

Ref. 5075 .... Central Amplif. (47 - 860 MHz)

Ref. 5029 .... F. Alimentación (230 V ± 15 % - 50/60 Hz)

(24 V - 0,55 A)
(18 V - 0,8 A)
(15 V - 4,2 A)

(1)

(5 V - 6,6 A)

Ref. 7234 .... Programador Universal

Ref. 5071 .... Regleta soporte (10 mod. + Alimentación)

Ref. 5239 .... Regleta soporte (12 mod. + Alimentación)

Ref. 5073 .... Carátula ciega

Ref. 4061 .... Carga “F” 75 ohm

Ref. 5255 .... Interconexión T03/T05

Ref. 5072 .... Cofre universal

Ref. 5301 .... Subrack 19”

24V (0,55 A)

Tensión de entrada: 230 ± 15 % V~ Corrientes máximas 18V (0,8 A)
Tensiones de salida: 5V, 15V, 18V, 24V suministradas: 15V (4,2 A)

(1)

5V (6,6 A)

1 . 3.- Características técnicas Fuente Alimentación ref. 5029

Fuente

alimentación

(1)

Si utiliza las tensiones de 24V y/o 18V, deberá restar la potencia
consumida por éstas a la potencia de los 15V.

Ref. 5301

Ref. 5072

6

Manual de instrucciones Procesador Canales DTT

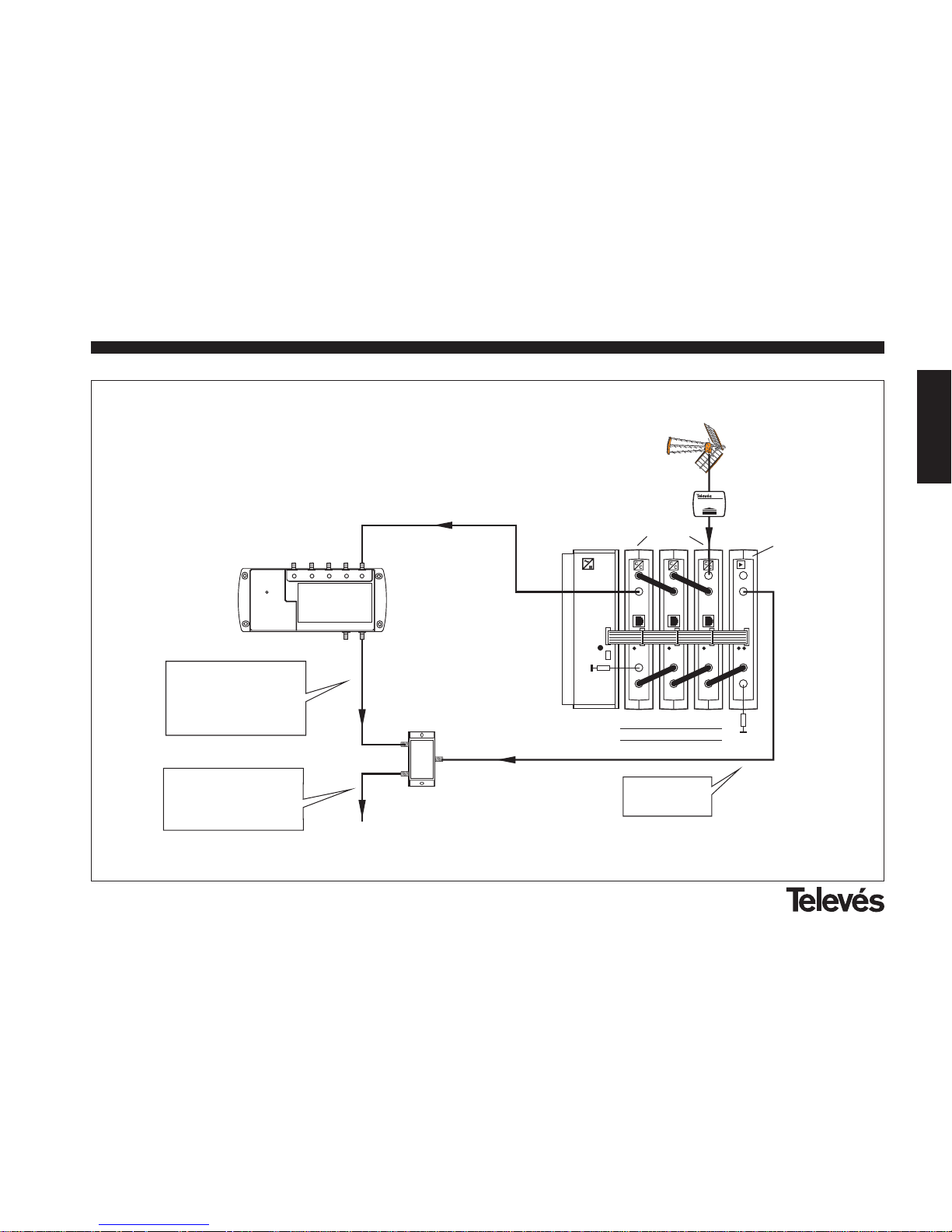

3 .- MONTAJE

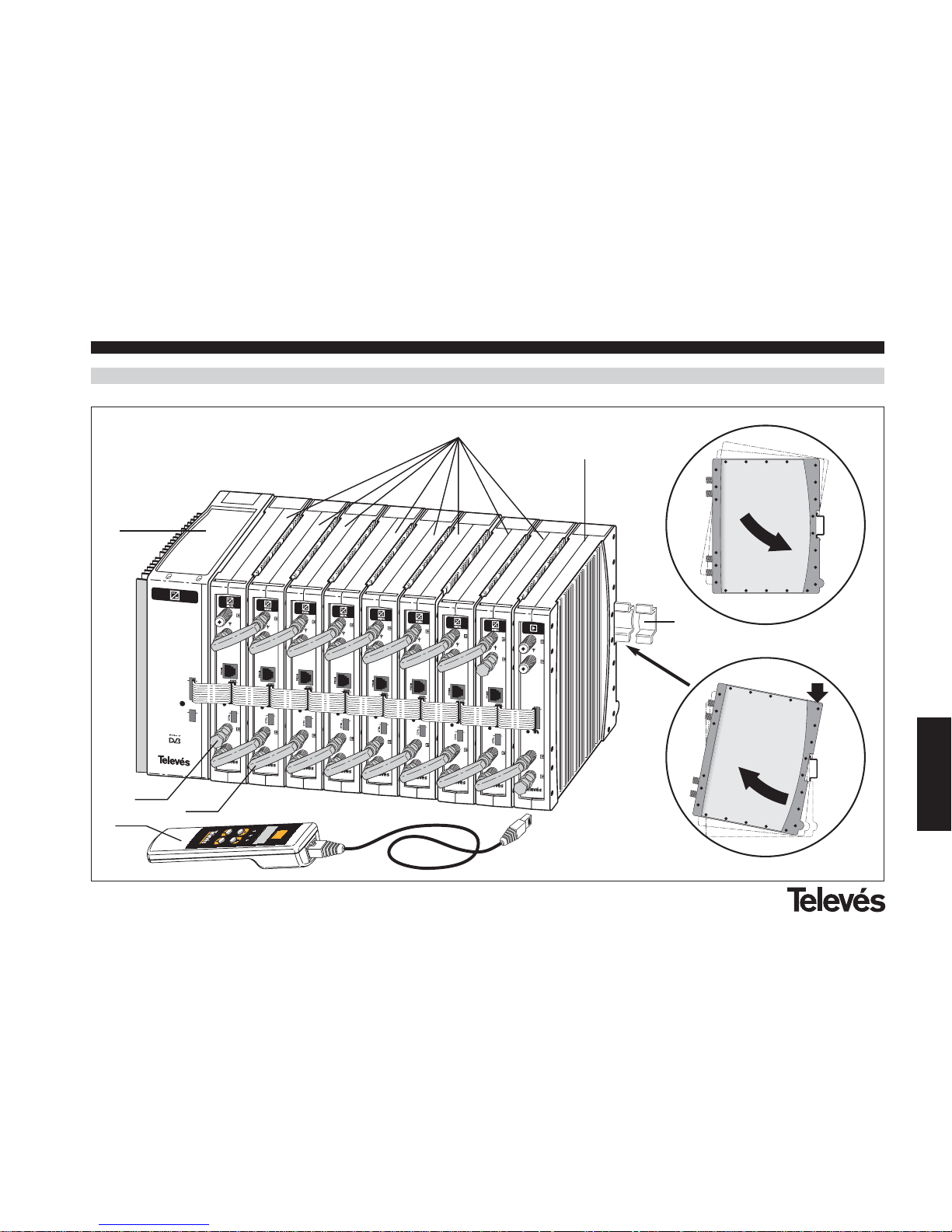

3.1.- Montaje en libro

PWR

PWR

A

Ref. 7234

2
3
4

5
8
8

PCT 3.0

BC

U

N
I

V

E

R
S

A
L

PWR

T

E
S

T

(­3

0
d

B

)

5870/5871

5075

7234

4061

5029

5071
5239

5070

1

2

CLAC!

7

Manual de instrucciones Procesador Canales DTT

ESPAÑOL

PWR

PWR

PWR

T

E
S

T

(

-3
0
d

B

)

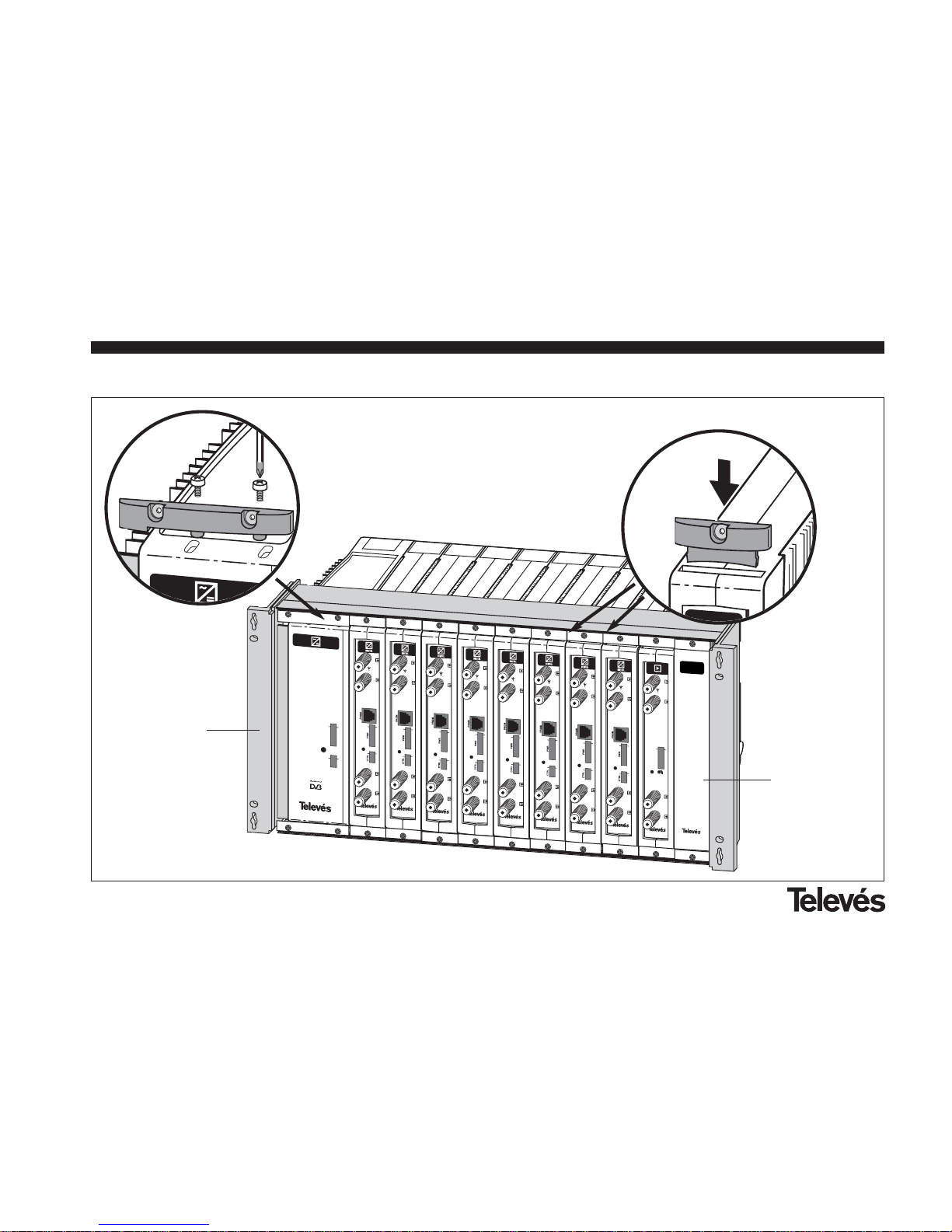

3.2.- Montaje en rack 19”

CLAC!

5073

5301

8

Manual de instrucciones Procesador Canales DTT

4. - DESCRIPCION DE ELEMENTOS

4.1.- Procesador Canales DTT

PRGM

PWR

DIGITAL

CTRL

5

1

3

2

4

6

8

7

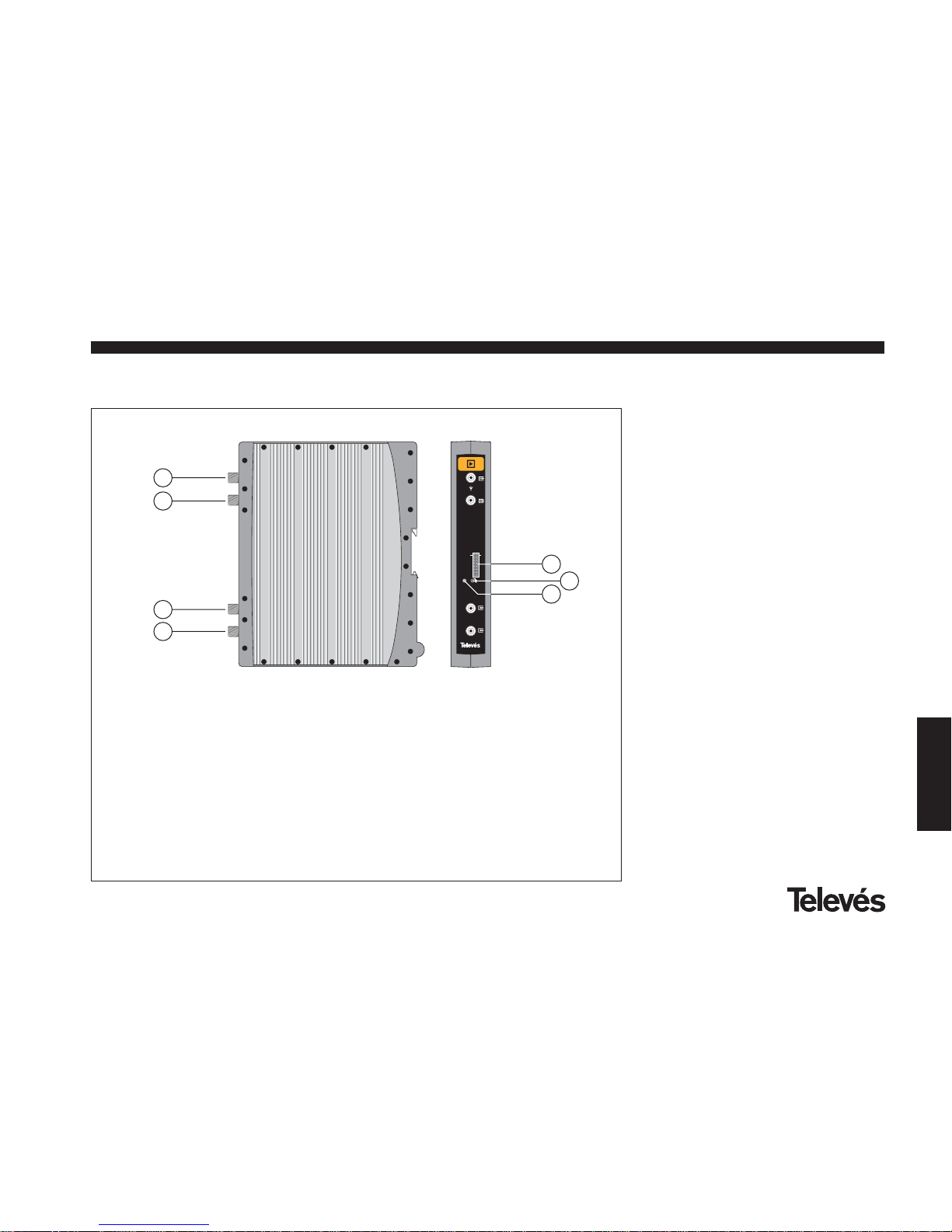

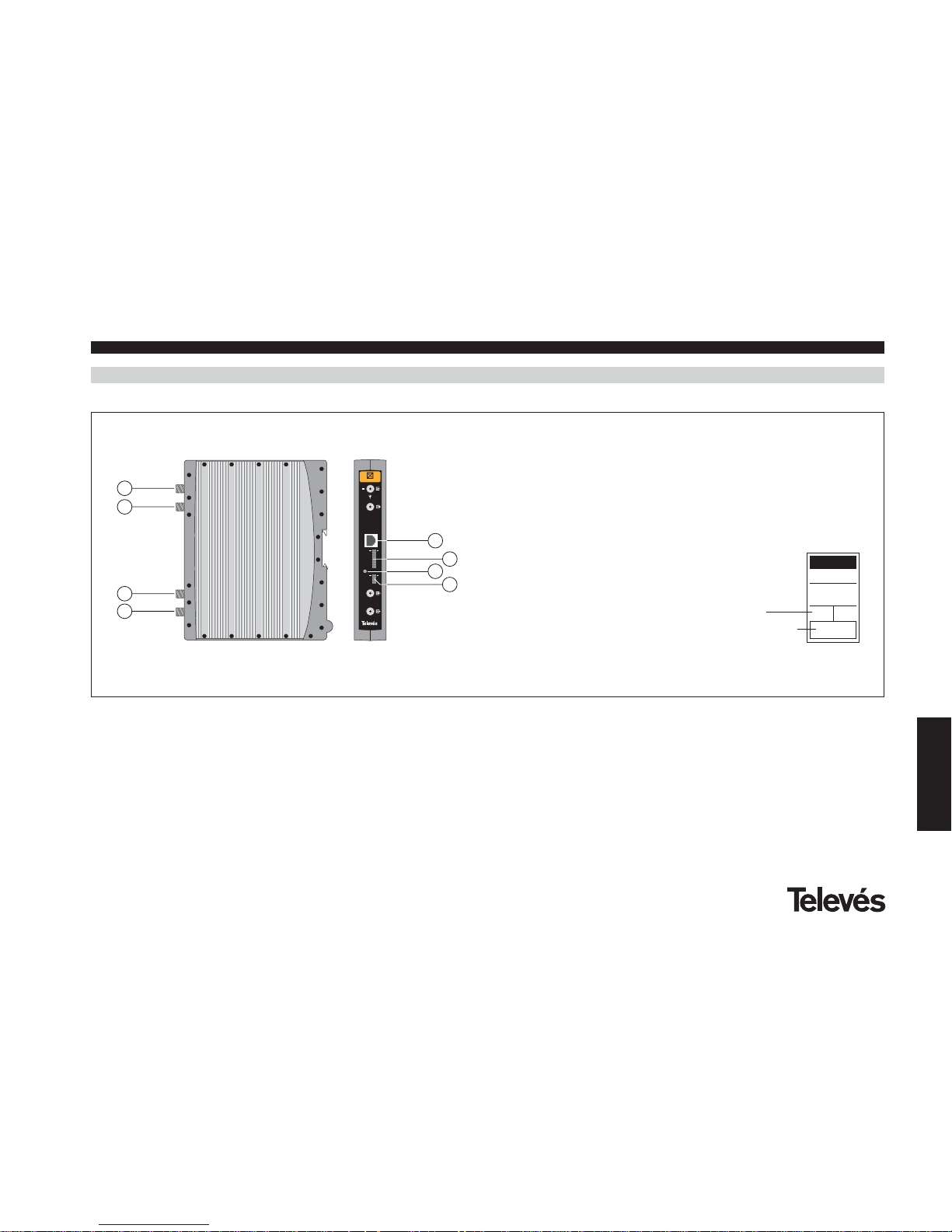

El procesador convierte el canal de entrada
DTT a la FI (36,15 MHz) y luego al canal de
salida que se desea. Incluye doble filtro SAW
para permitir procesar los canales digitales
con canales (digitales o analógicos) adyacen­tes, incluso si estos son analógicos con un
nivel de 35 dB más alto que el canal digital.

Los nuevos canales DTT se transmiten en
canales adyacentes a los servicios actuales
analógicos y así se impide el uso de amplifica-

dores de canales convencionales debido a su
baja selectividad. Solamente pueden sostener
los canales adyacentes los procesadores de
canales con filtro SAW.

Los procesadores pueden ser usados como
conversores de canal (utilizando canales de
entrada y salida diferentes) o con el mismo
canal de entrada y salida.

El procesador de canal incluye una entrada y
una salida para la señal RF de entrada a través

de los dos conectores superiores "F", así que
se puede alimentar varios procesadores con la
señal que se recibe.

También se puede alimentar un preamplifica­dor (12 Vdc) a través del conector de entrada.

También tiene un conector de entrada y de
salida para la señal de salida RF con el objeti­vo de mezclar los canales antes de amplifica­ción.

1.- Entrada RF +12V

2.- Entrada RF (lazo salida)

3.- Salida RF (lazo entrada)

4.- Salida RF

5.- Conector programador

6.- Entrada alimentación módulo

7.- LED de estado

8.- Conector BUS de control

Referencia producto
Indicar el canal de

salida programado

DTT

5870

Ch

470-862 MHz

Ch

9

Manual de instrucciones Procesador Canales DTT

ESPAÑOL

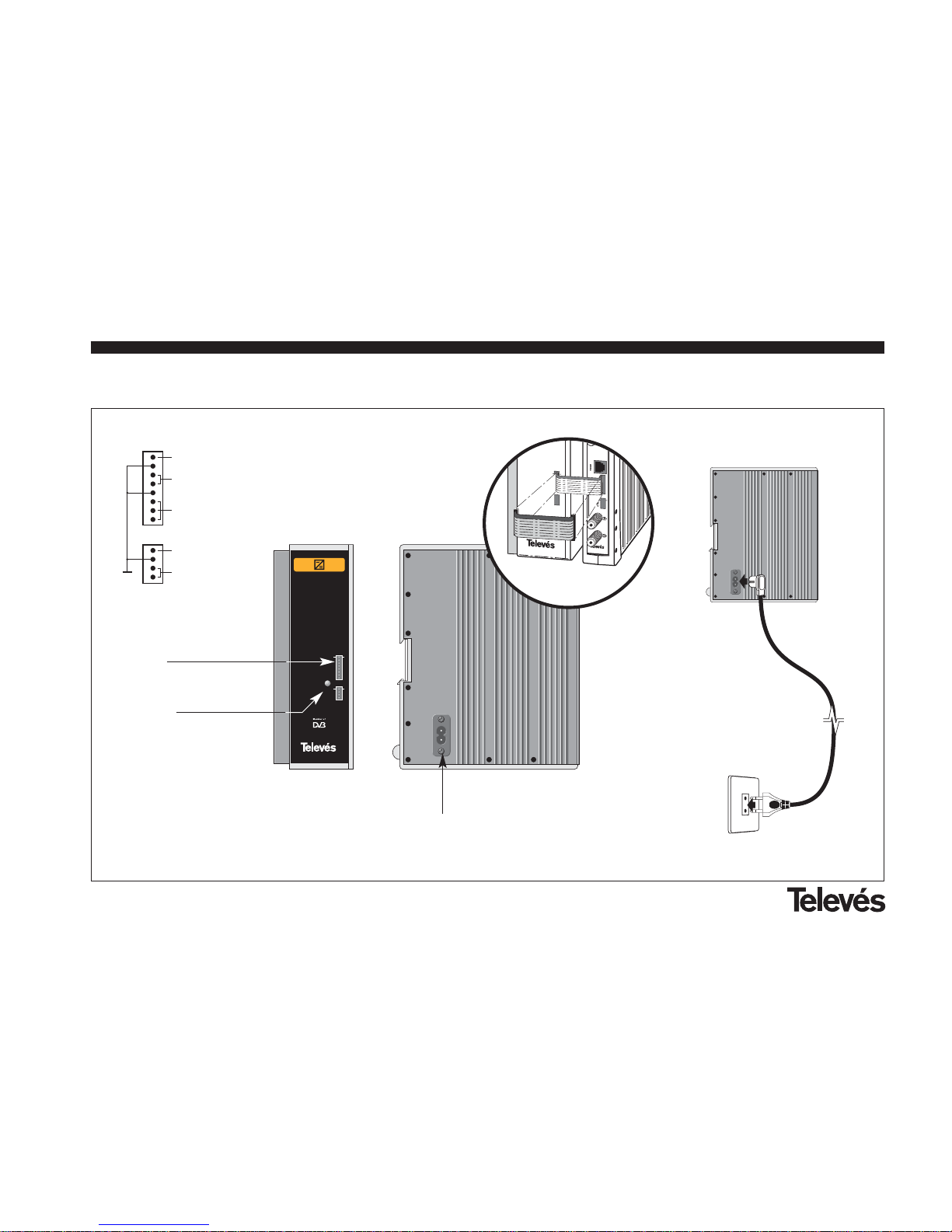

4.2.- Fuente de alimentación

PWRPWR

LED encendido

Entrada RED

230V~

NOTA:

La fuente de alimentación puede alimentar un máximo
de 8 procesadores, un amplificador 5075 y un previo.

(1)

Conectores para
alimentar los
módulos (1)

PWR

PWR

(1)

+ 18V

+ 15V

+ 5V

+ 24V

GND

N/C

10

Manual de instrucciones Procesador Canales DTT

PWR

TEST
(-30dB)

5

1

3

2

4

6

7

4.3.- Central amplificadora

La unidad amplifica los canales
generados en los procesadores de
canales DTT, con un margen de fre­cuencias de 47 - 862 MHz.

Dispone de dos conectores de
señal de entrada para mezclar los
canales de dos sistemas. Si sola­mente se está usando una entrada,
se recomienda cargar la entrada no
utilizada con 75 ohm, ref. 4061.

Hay un conector de salida y una
toma de test (-30 dB) en la parte
superior del panel frontal.

El amplificador necesita 15V de ali­mentación a través de un cable
plano de ocho hilos, el mismo tipo
de cable que se usa para alimentar
los otros módulos de este sistema.

1.- Salida RF

2.- Toma Test

3.- Entrada RF

4.- Entrada RF

5.- Entrada alimentación módulo

6.- Atenuador

7.- LED de estado

11

Manual de instrucciones Procesador Canales DTT

ESPAÑOL

A

PCT 3.0

BC

UNIVERSAL

DTT

5870

Ch

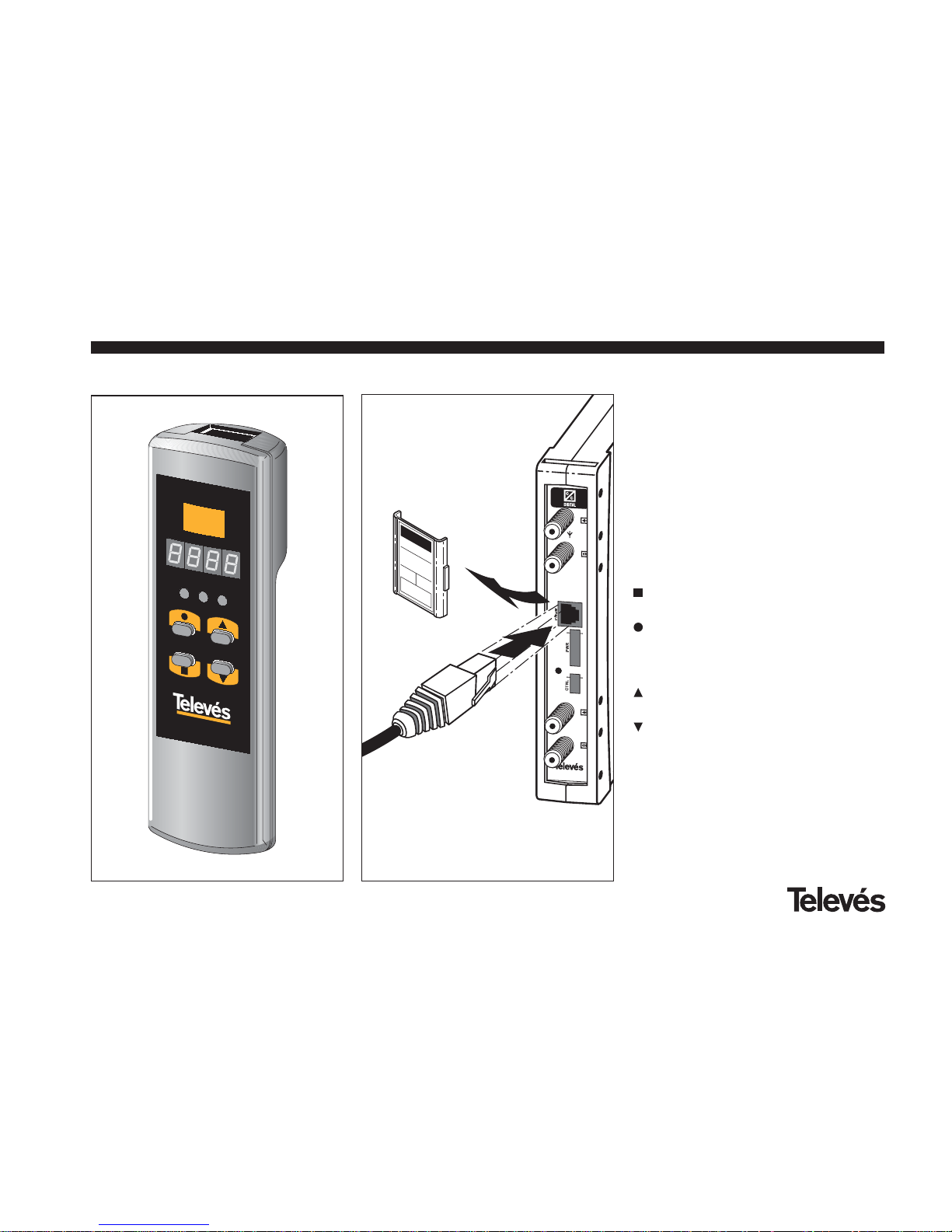

Se utiliza la unidad de programación para
seleccionar los canales de entrada y salida
(o frecuencias centrales), la frecuencia offset
(si se necesita), el nivel de salida, y la pen­diente de la señal. Esta información es guar­dada dentro del procesador de canales
hasta que haya otro proceso de programa­ción nuevo.

También indica el nivel de la señal de entra­da, así informándonos si se necesita un pre­amplificador.

El programador consta de 4 teclas:

: Tecla de cambio de menú de programa-

ción y grabación de datos.

: Tecla que permite la selección de un

dígito dentro de un determinado menú
de programación y realiza también el
cambio de menú normal a menú exten­dido.

: Tecla de incremento de dígito seleccio-

nado.

: Tecla de decremento de dígito seleccio-

nado.

Todas las funciones de programación se
realizan utilizando estas cuatro teclas.

La conexión entre el programador y el proce­sador de canal se puede realizar con el pro­cesador encendido o apagado.

Siempre debe estar encendido antes de
empezar la programación.

4. 4. - Programador ref. 7234

12

Manual de instrucciones Procesador Canales DTT

5. - INSTALACIÓN

5.1.- Antes de empezar

Como ya se ha mencionado en el punto 4.2,
la fuente de alimentación puede alimentar
ocho procesadores, el amplificador y un pre­amplificador.

Para montar el sistema hay que sujetar los
módulos a un tubo metálico que está atorni­llado a la pared. Para conectar los módulos,
véase la figura en sección 3.

5.2. - El programador externo

Los parámetros que se pueden medir y
modificar con el programador son:

Parámetros medidos

- Nivel de entrada

Parámetros que se pueden modificar

- Canal de entrada y canal de salida

- Alimentación para previo (12V)

- La dirección del procesador de canales

- Pendiente ganancia

- Offset de frecuencia de entrada y salida

Si se ha modificado algún parámetro, el
usuario debe guardar la nueva configura­ción. Para ello se pulsará la tecla durante
aproximadamente 3 segundos. La graba­ción correcta de los datos se denota con un
parpadeo de los segmentos centrales de los
dígitos del programador:

Si se modifican los datos de configuración
pero no se graban, se recupera la configura­ción anterior transcurridos unos 30 segun­dos, es decir, se anulan los cambios realiza­dos.

El programador se debe utilizar de la
siguiente forma:

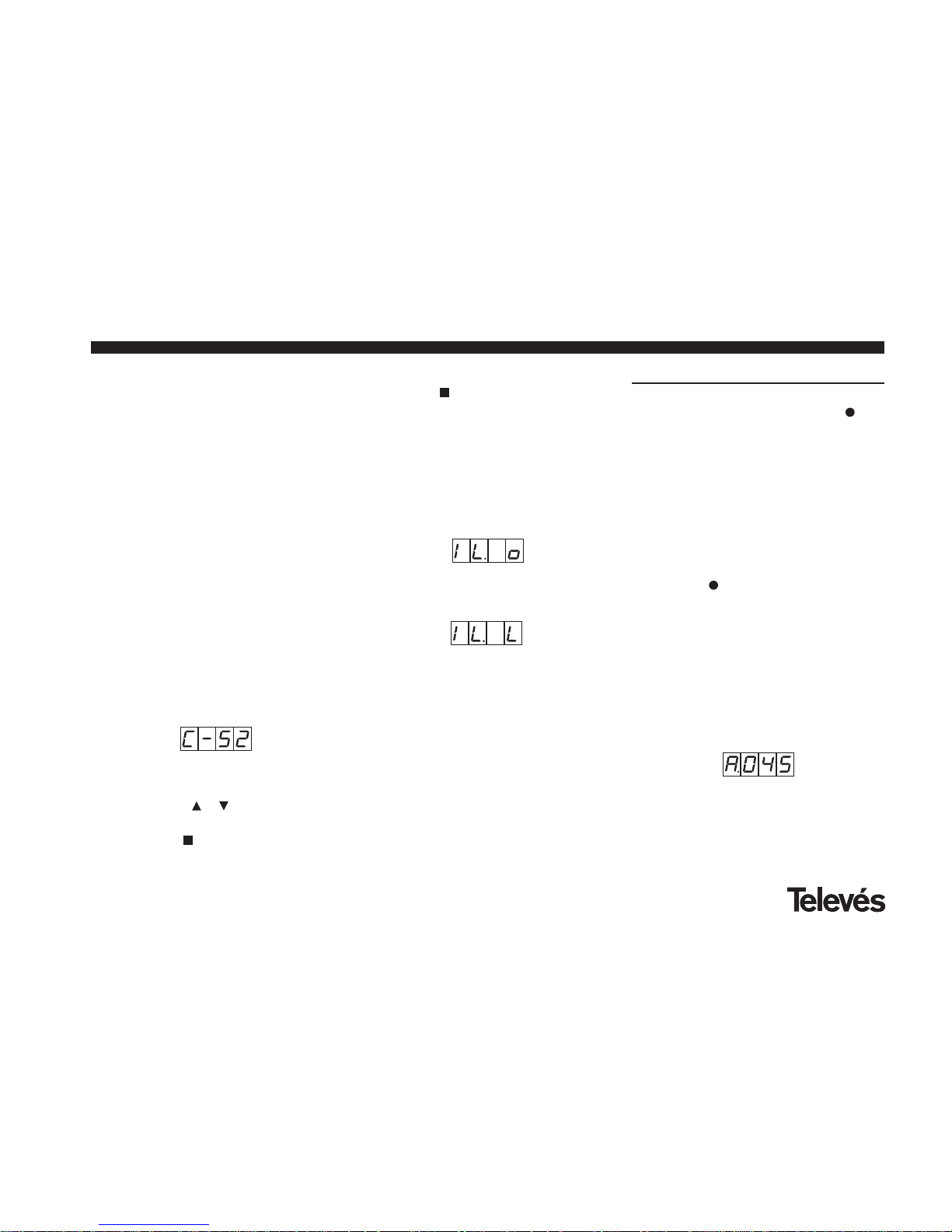

Menú normal

1.- Insertar el programador en el conector

frontal de programación del módulo proce­sador. Aparecerá en primer lugar la versión
de software del producto. Por ejemplo la
versión 1.00:

2.- El siguiente menú (pulsando la tecla )
es el correspondiente al canal de salida. A
diferencia de lo que ocurre con el canal de
entrada, el diodo LED encendido en este
caso es el “C”. Los valores permitidos son
desde el canal 5 a 12 de la BIII.

El cambio de canal y la grabación de nue­vos datos se realiza tal y como se ha expli­cado anteriormente.

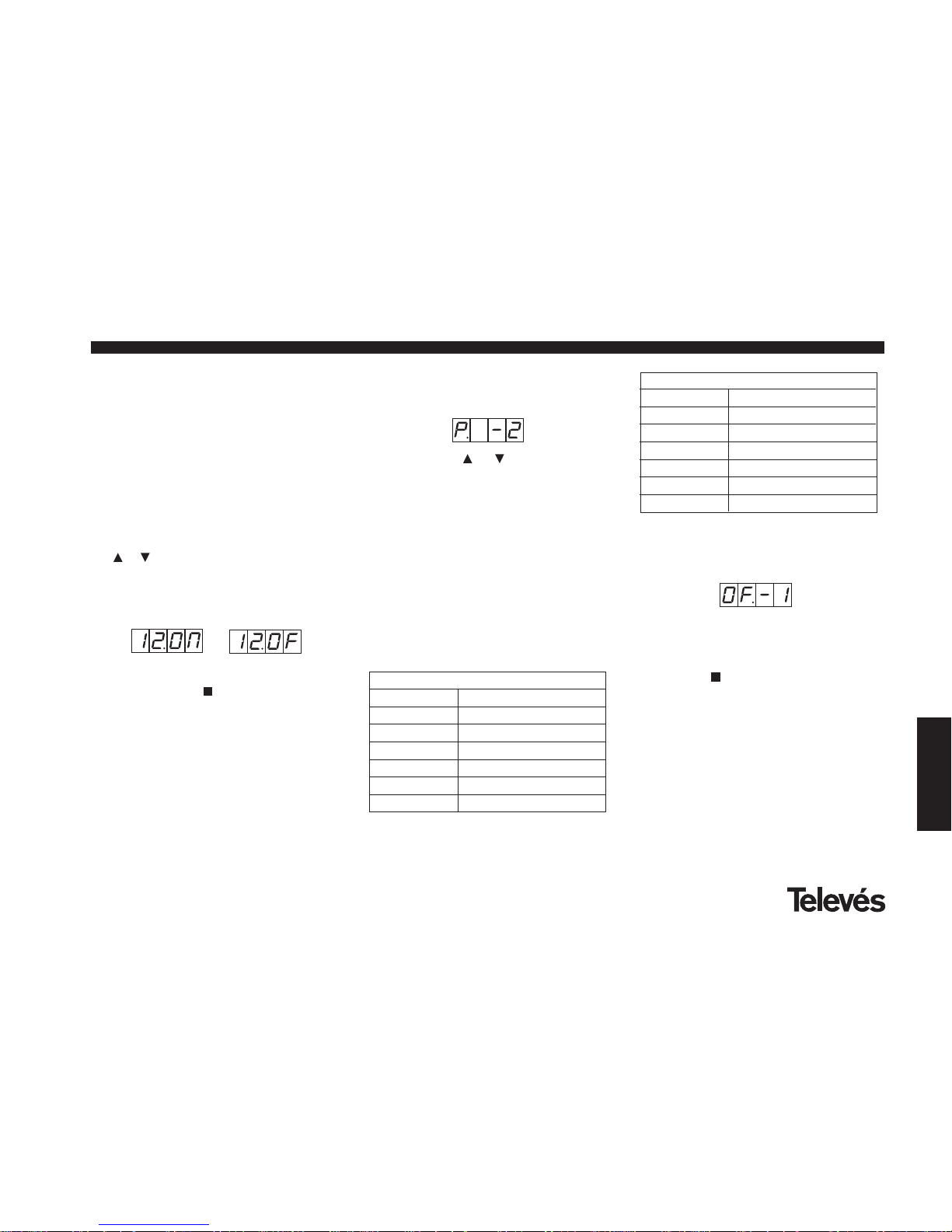

3.- Pulsando de nuevo la tecla aparecerá
el ajuste del nivel de salida del procesador.
Esto es un índice entre 00 y 99. El índice 99
corresponde al máximo nivel de salida del
procesador que es aproximadamente 85
dBµV, mientras que el índice 00 representa
una atenuación de aproximadamente 20 dB
con respeto al valor máximo.

13

Manual de instrucciones Procesador Canales DTT

ESPAÑOL

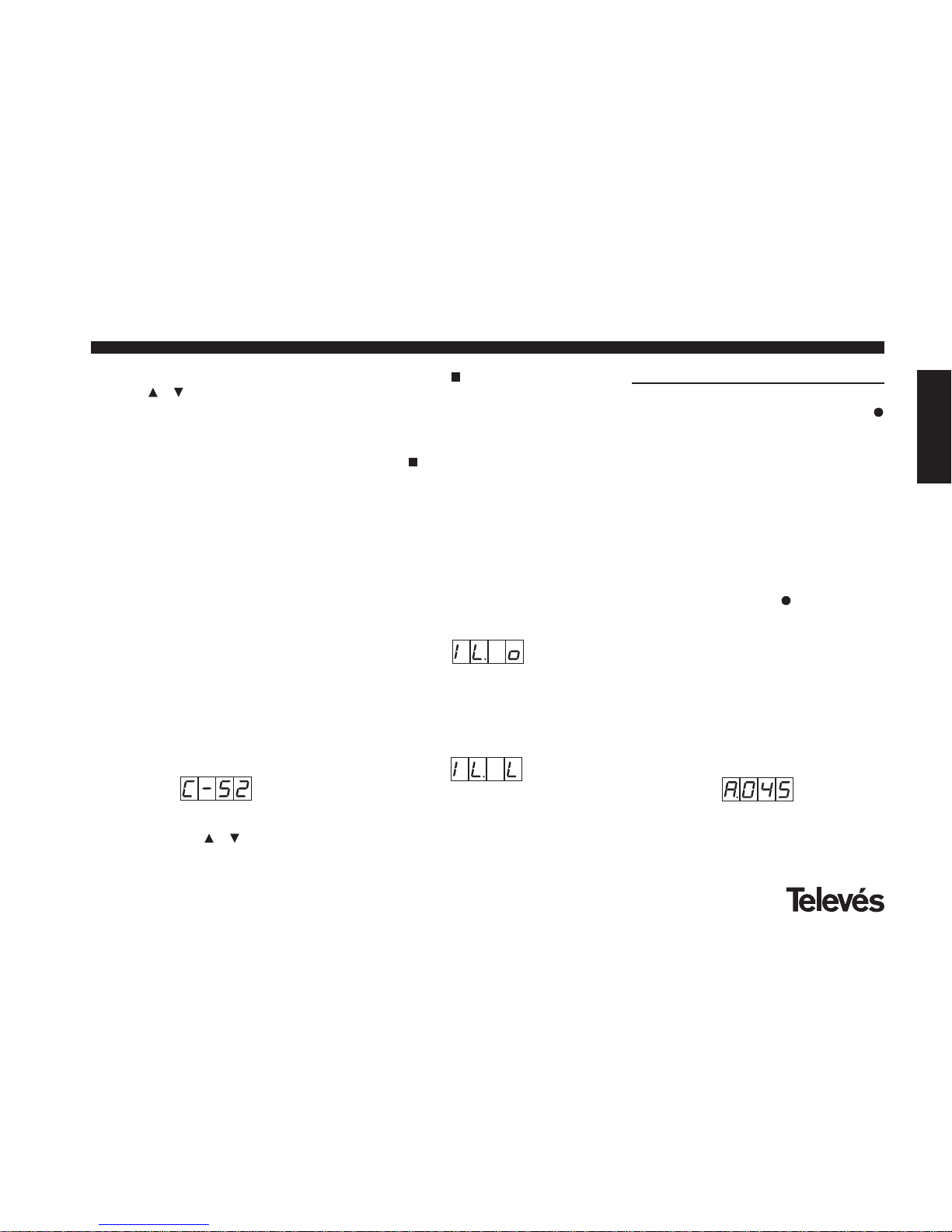

Menú extendido

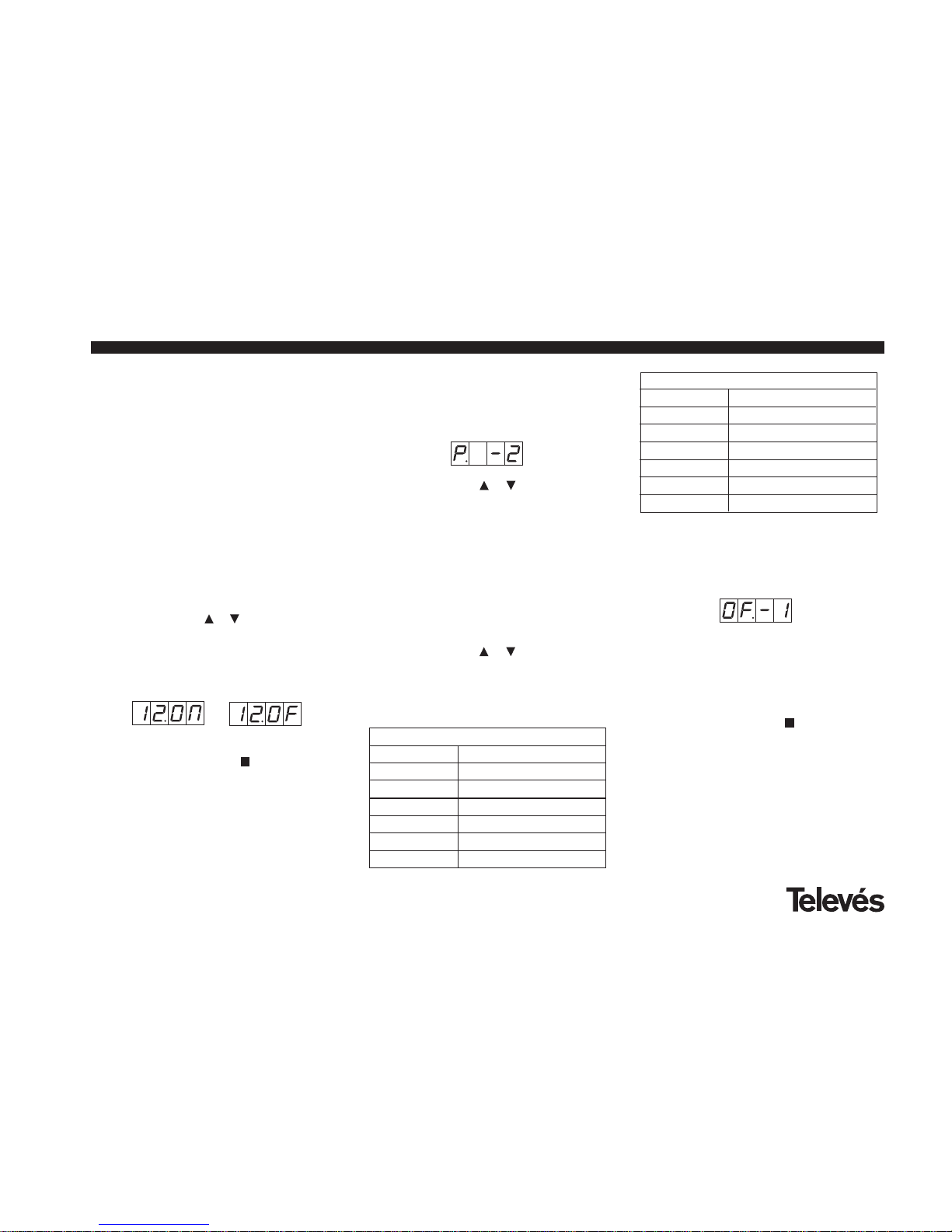

Se accede a este menú pulsando la tecla
durante 2 segundos. La selección del menú
y el proceso de modificación y almacenaje
de datos se realiza de la misma forma que
en el menú normal.

Una vez dentro del Menú Extendido el pro­gramador regresa al Menú Normal de forma
automática después de haber efectuado
alguna modificación y grabación de alguno
de los parámetros. También se puede regre­sar al Menú Normal (en el caso de que no se
modifique ningún valor de parámetro) pul­sando de nuevo la tecla durante un par
de segundos.

1.- El primer menú extendido que aparece
es el correspondiente a la dirección del
procesador para control remoto mediante
el sistema de control de cabeceras de
Televés. Si, por ejemplo, la dirección asig­nada al reemisor fuese la 45, la lectura en el
display sería:

Los procesadores estarán conectados a un
bus común de control (marcado como CTRL
en el módulo excitador de cada reemisor) y
cada dispositivo deberá tener programada

dos de la tecla , tal y como se ha explica­do anteriormente.

5.- El siguiente menú en aparecer (pulsando
la tecla ) es el correspondiente a la medi­da del nivel de entrada al módulo excita-
dor. Se trata de una medida aproximada
que indica si el nivel de señal de entrada
está dentro del rango de funcionamiento
correcto del reemisor o si es excesivamente
bajo y por lo tanto es necesario el uso de un
preamplificador.
Si el nivel de entrada está dentro del rango
de funcionamiento correcto la lectura mos­trada será de la forma:

En caso de que el nivel de entrada sea infe­rior a -57 dBm (52 dBµV) la lectura mostrada
será de la forma:

El nivel de salida puede ser modificado con
las teclas y .
La grabación del nuevo valor de potencia se
efectuará tal y como se ha descrito al
comienzo de este apartado. De no proce­derse a la grabación del nuevo valor de
potencia, el equipo recuperará el valor ante­rior una vez transcurridos treinta segundos.

4.- Al insertar el programador en el conector
frontal del procesador aparecerá el primer
menú que es el número del canal de
entrada. En el caso de la ref. 5870, el
número de canal se corresponde con un
canal UHF (Estándares G, H, I, K y L) y será
un número que puede variar entre 21 y 69.
En el caso de la ref. 5871 el número de
canal se corresponde con la tabla de cana­les CCIR 7MHz (Australia) y será un número
entre 6 y 12 (BIII) o 28 y 69 (UHF). Aparece
también encendido el diodo LED verde. Por
ejemplo, en el caso de que el canal selec­cionado fuese el 52, en el display aparecería
el siguiente contenido:

El cambio de canal se realiza directamente
mediante las teclas y .
El cambio del canal de entrada se grabará
mediante la pulsación durante unos segun-

14

Manual de instrucciones Procesador Canales DTT

La apariencia del display en caso de que el
valor seleccionado fuese OF-1 sería de la
forma:

La grabación del valor seleccionado se reali­za de la misma manera que en el menú nor­mal.

5.- Pulsando de nuevo se accede al
menú de selección del offset de la frecuen-
cia de salida. Se diferencia del offset de
entrada en que en este caso el LED encen­dido es el “C”. La selección y grabación del
offset seleccionado se realiza igual que en el
caso anterior.

Ref 5871

OF-3 - 3 x125 KHz
OF-2 -2 x 125 KHz
OF-1 -125 KHz

OF-0 Frecuencia nominal
OF+1 +125 KHz
OF+2 +2 x 125 KHz
OF+3 +3 x 125 KHz

tras que valores negativos indican que la
amplitud de la parte inferior es menor.

El formato del display para una pendiente
seleccionada de – 2dB sería:

Pulsando las teclas y se selecciona el
valor deseado de la pendiente en pasos de
1 dB.

4.- El siguiente Menú Extendido que apare­ce al pulsar esta tecla otra vez es el corres­pondiente al offset de la frecuencia de
entrada. Aparece también encendido el
LED “A”.

Mediante las teclas y se puede selec­cionar un offset de +3, +2, +1, 0, -1, -2, -3,
los cuales se corresponden con los siguien­tes desplazamientos con respecto a la fre­cuencia:

Ref 5870

OF-3 -3 x 166 KHz
OF-2 -2 x 166 KHz
OF-1 -166 KHz

OF-0 Frecuencia nominal
OF+1 +166 KHz
OF+2 +2 x 166 KHz
OF+3 +3 x 166 KHz

una dirección única dentro del bus (entre 1 y

254), por lo que es responsabilidad del ins­talador el asegurarse de que no existen
direcciones duplicadas en este bus.

La dirección es un parámetro que se graba
cada vez que se modifica.

2.- Tensión input. El procesador permite
disponer a su conector de entrada de una
tensión de 12V para alimentar a un pream­plificador para aquellos casos en que el
nivel de entrada sea inferior al mínimo
requerido.

La selección o no de la tensión se realiza
mediante las teclas y .
El display del programador mostrará 12ON
en el caso de que la tensión esté presente
en el conector de entrada y 12OF cuando
no lo esté:

3.- Pulsando de nuevo se accede al
menú de variación de la pendiente.

Permite ajustar la planicidad del canal digital
en un rango de ±3 dB. Valores positivos de
pendiente indican que la curva de respuesta
del procesador es tal que la parte superior
(de más alta frecuencia) del canal está ate­nuada con respecto a la parte inferior, mien-

15

Manual de instrucciones Procesador Canales DTT

ESPAÑOL

5.3.- Recomendaciones para la instala­ción de la cabecera

- Utilice un preamplificador si el nivel de

entrada al procesador de canales es bajo
(debajo de 57 dBµV). En caso contrario, la
C/N del canal digital será más bajo que 32
dB en la toma del usuario.

- El procesador de canal puede ser progra-

mado en modo conversor de canal (cana­les de entrada y salida diferentes) o en
modo amplificador de canal (mismo canal
de entrada/salida).

Si se usa como conversor de canal, el ins­talador es el responsable de asegurarse
que el nivel de la señal digital directa (o
parte de ella) que pasa a través de la
cabecera, y que afecta a los canales ana­lógicos, es suficientemente bajo para que
el Set Top Box no se enganche a él. Es
tambien recomendable que la frecuencia
de salida del canal procesado sea más
baja que la frecuencia del canal directo
que llega al Set Top Box, dado que en el
caso de recibir la misma información en
dos frecuencias diferentes los receptores
se enganchan a la frecuencia más baja.

Frecuentemente los procesadores se usan
con el mismo canal de entrada y salida
(modo amplificador) para evitar problemas
de sintonización con el set-top box, reco­mendándose utilizar en dicho caso proce­sadores para los canales analógicos.

En ningún caso se usarán los procesadores
de canal como amplificadores para las
señales digitales junto con amplificación
banda ancha para los canales analógicos
(el STB podría “ver” los canales digitales
dos veces, primero cuando pasan a través
del amplificador de banda ancha y luego
otra vez cuando pasan a través del proce­sador de canales).

Si no pueden usarse procesadores de
canales para los canales analógicos, es
necesario al menos utilizar amplificadores
de canal de alta selectividad.

- Si está usando los procesadores de canal
como amplificadores, y el canal digital
procesado que está usando es el canal
adyacente superior a un canal analógico,
el canal digital necesita un offset según la
siguiente tabla:

- Para CCIR 8 MHz canales TV (UHF),
estándar B/G, offset de entrada y sali­da +1.

- Para CCIR 8 MHz canales TV (UHF),
estándar I, offset de entrada y salida
+3.

- Para CCIR 7 MHz canales de TV (BIII y
UHF), Australia, offset de entrada y
salida +3.

6.- EJEMPLOS DE APLICACION

Preamplificador

Ref. 5075

37 54 58 61 64

Ref. 5028

6 x Ref. 5870

5 x Ref. 5098

A la distribución

Niveles de señal:
D1, D2, D3, D4, D5, D6: 108dBµV

Niveles de señal:

Canales analógicos: 120dBµV
Canales digitales: 108 dBµV

Canal entrada 48 52 55 59 62 65

Canal salida 48 52 55 59 62 65

D6 D5 D2 D1 D3 D4

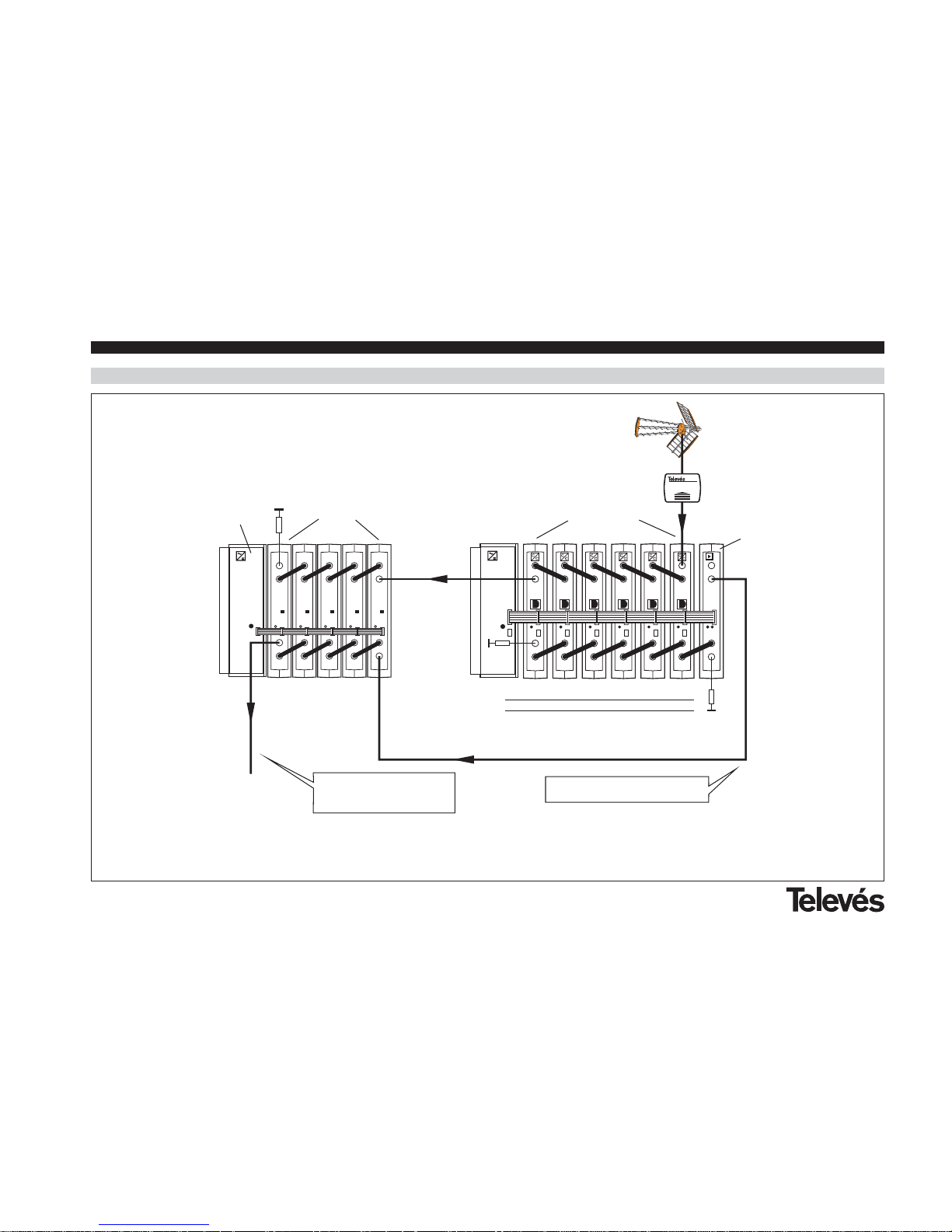

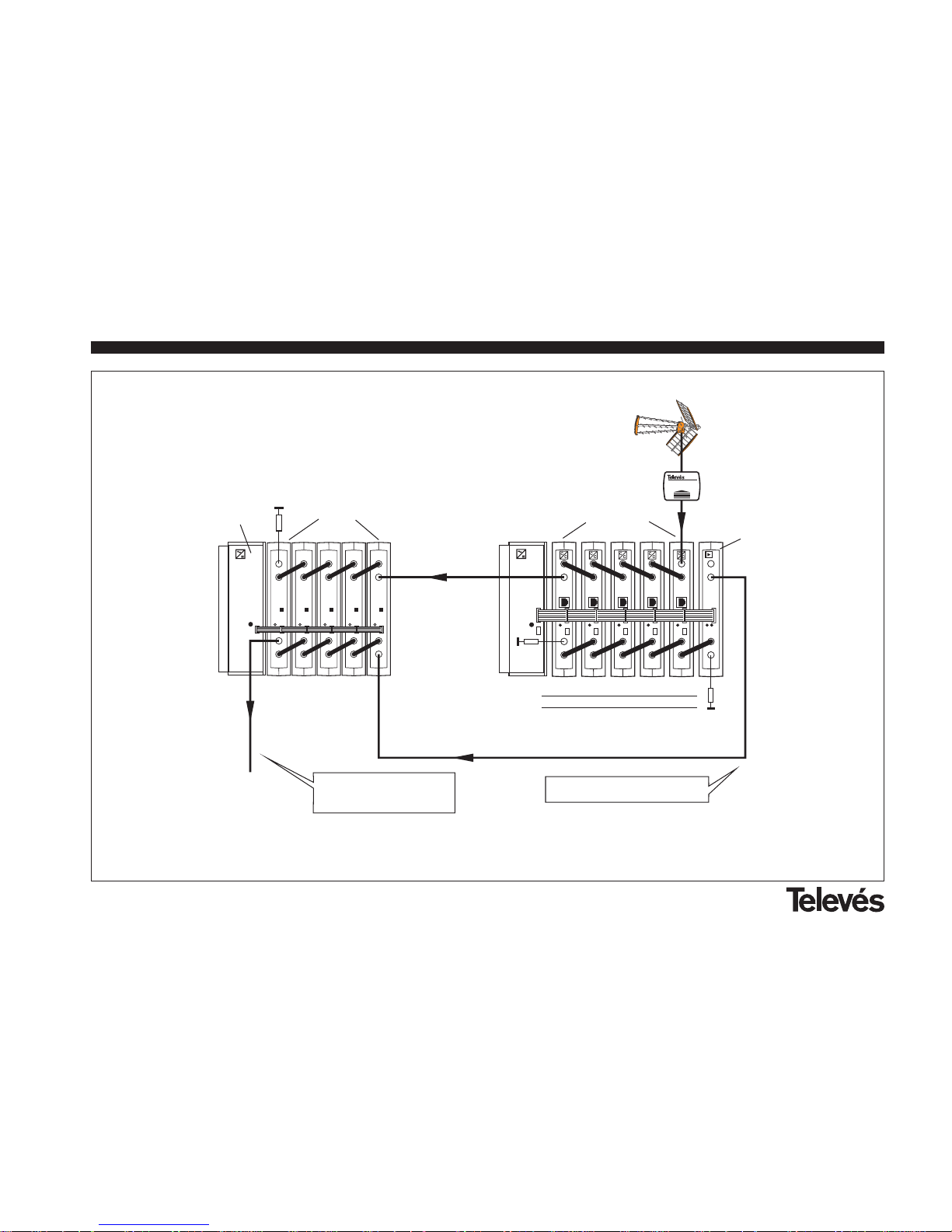

Ejemplo 1.- Transmisor Mendip (UK)

16

Manual de instrucciones Procesador Canales DTT

Niveles de señal:

D1: 110dBµV
D5, D6: 110dBµV

Niveles de señal:

Canal 5: 109dBµV
Rest of analog. ch.: 115dBµV
D2, D3, D4: 95dBµV
D1: 90dBµV
D5, D6: 85dBµV

Signal levels:

Channel 5: 108dBµV
Rest of analog. ch.: 114dBµV
D2, D3, D4: 94dBµV
D1, D5, D6: 100dBµV

Preamplificador

RF Combiner

Amplificador Todabanda

Canal entrada 34 29 25

Canal salida 34 29 25

D5 D6 D1

A la distribución

Network

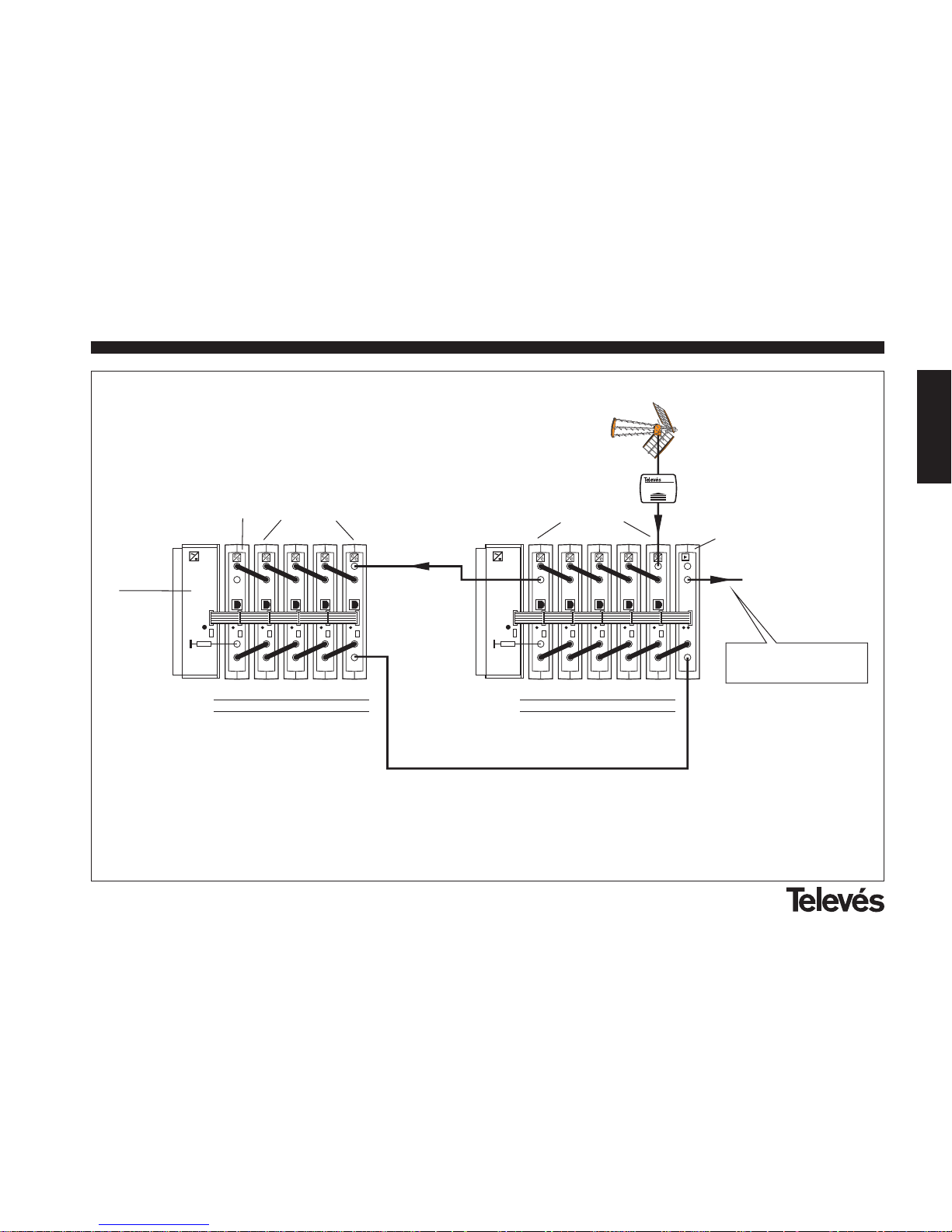

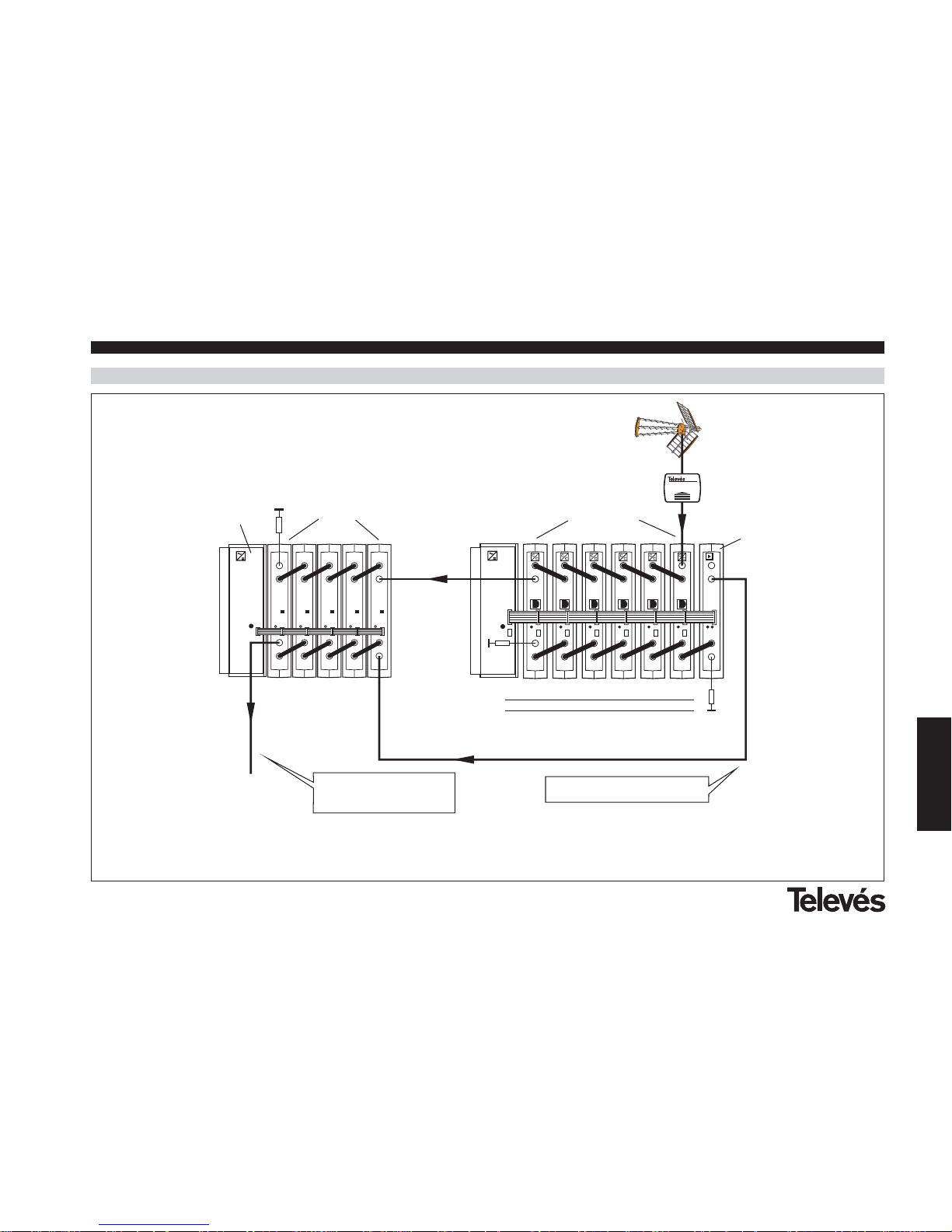

Ejemplo 2.- Transmisor Crystal Palace (UK)

Ref. 5075

3 x Ref. 5870

17

Manual de instrucciones Procesador Canales DTT

ESPAÑOL

Preamplificador

Ref. 5075

2791028

Ref. 5028

5 x Ref. 5871

5 x Ref. 5098

A la distribución

Network

Nivel de señal: 108dBµV

Niveles de señal:

Canales analógicoss: 115dBµV
Canales digitales: 108 dBµV

Canal de entrada 6 8 11 12 34

Canal de salida 6 8 11 12 34

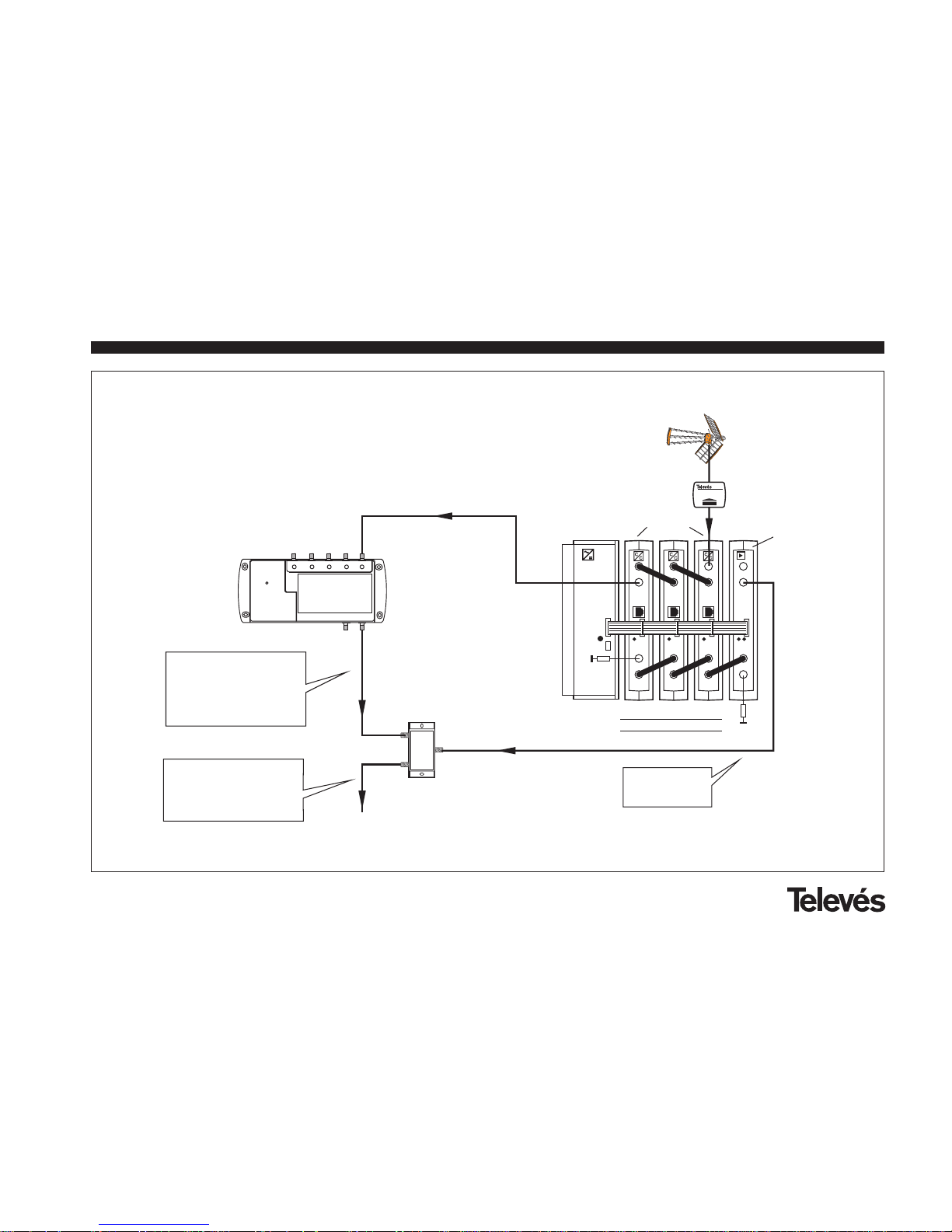

Example 3.- Sydney transmitter (Australia)

18

Manual de instrucciones Procesador Canales DTT

19

Manual de instrucciones Procesador Canales DTT

ESPAÑOL

Preamplificadores

Ref. 5075

Ref. 5028

5 x Ref. 5871

4 x Ref. 5871

Procesadores para canales analógicos

Procesadores para
canales digitales

A la distribución

Network

Nivel de señales:

Canales análogos: 110dBµV
Canales digitales: 104 dBµV

Canal de entrada 6 8 11 12 34

Canal de salida 6 8 11 12 34

Canal de entrada 2 7 9 10 28

Canal de salida 2 7 9 10 28

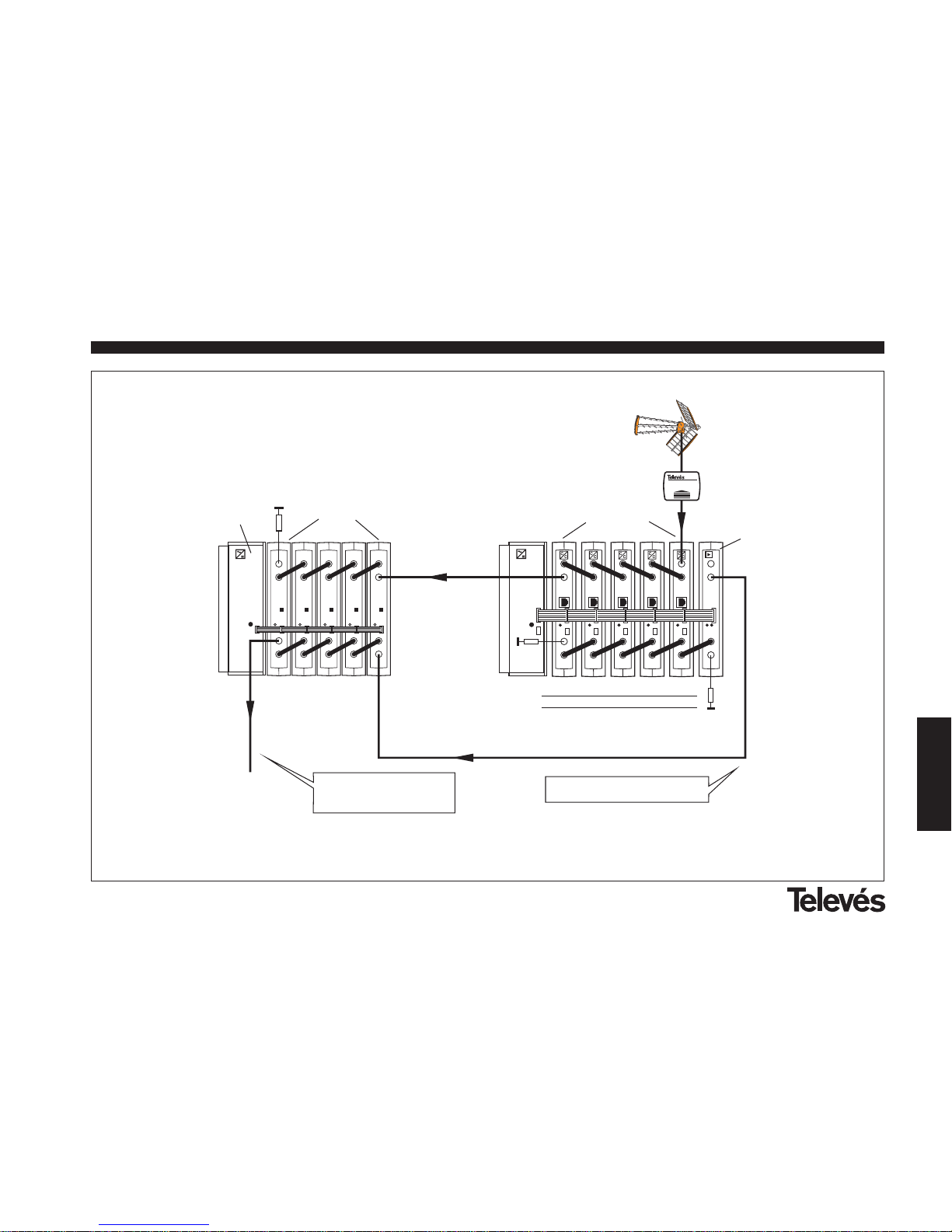

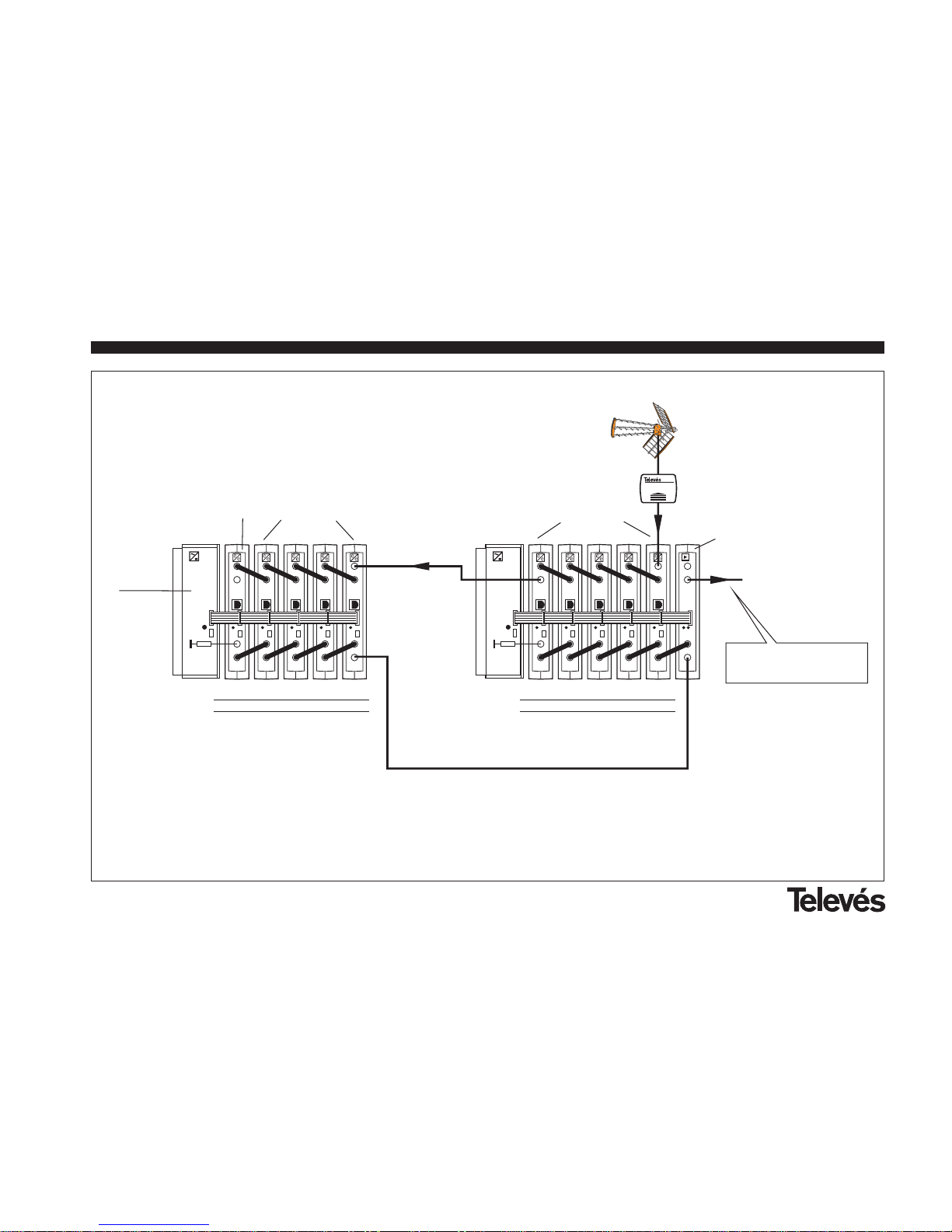

Example 4.- Sydney transmitter (Australia)

Ref. 5096

User manual DTT Channels Processor

I N D E X

1. Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

2. System composition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

3. Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3.1. Wall mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3.2. 19” rack mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

4. Identification and use of the system elements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4.1. DTT channel processor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4.2. Power supply unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4.3. Amplifier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

4.4. The programming unit ref. 7234 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

5. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.1. Previous considerations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.2. How to use the external programmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.3. Setting-up recommendations for a correct headend installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6. Typical application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

20

User manual DTT Channels Processor

1.- TECHNICAL SPECIFICATIONS

1.1.- DTT refs. 5870, 5871
Frequency range: Ref. 5870: One UHF Channel (CCIR 8MHz, standars G, H, I, K, L).

Ref. 5871: One BIII channel (CCIR 7MHz, standard B) or UHF (CCIR 7MHz, standard H).
Input signal level: -57 to -7 dBm (102 dBµV a 52 dBµV).
Frequency offset availability: Ref 5870: ± 166.66KHz; *Ref 5871: ± 125 KHz.
AGC: Yes.
Noise figure: < 20 dB.
Return losses: > 10 dB.
Input loop through losses: <1.5 dB.
Impedance: 75 ohm.
Connector: "F" female.
Preamplifier power sup. availab.: +12V at "UHF IN" connector .

Frequency range: Ref 5870: One UHF Channel (CCIR 8MHz, standares G, H, I, K, L)

Ref 5871: One BIII channel (CCIR 7MHz, standard B) or UHF (CCIR 7 MHz, standard H).
Frequency offset availability: Ref 5870: ± 166.66KHz; Ref 5871: ± 125 KHz;
Local Oscillator phase noise: >75 dBc/Hz @ 1KHz when used as channel converter.

> 95 dBc/Hz @ 1KHz when used as an amplifier (same input and output channels).

Output level: 85 dBµV ± 5 dB.
Output level adjustable level: >15dB.
Return losses: > 12 dB.
Gain slope: < 2dB.
Slope regulation: ± 3 dB.
Spurious level: <-62dBc as regards the nominal output level.
Impedance: 75 ohm.
END (Equivalent Noise Degrad.): < 1dB.
Connector: "F" female.

Power consumption: +15V: 390 mA; +5V: 220 mA.

RF

input

RF

output

General

The technical specifications are defined with a maximum room temperature of 40º C.

21

ENGLISH

User manual DTT Channels Processor

Frequency range: 47 ... 860 MHz Input/Output connector: "F" female
Gain: 45 ± 2 dB DC supply: +15 V
Regulation margin: 20 dB Power comsumption: 750 mA @15V
Output level: 108 dBµV (6 DTT channels Test connector atten.: 30 dB

@37 dB shoulder)

1 . 2.- Amplifier technical specifications ref. 5075

Amplifier

2.- SYSTEM COMPOSITION

Ref. 5870 .... 8 MHz UHF DTT channel processor

Ref. 5871 .... 7 Mhz Band III and UHF channel processor

Ref. 5075 .... Hybrid Amplifier (47 - 860 MHz)

Ref. 5029 .... Power Supply Unit (230 V ± 15 % - 50/60 Hz)

(24 V - 0.55 A)
(18 V - 0.8 A)
(15 V - 4.2 A)

(1)

(5 V - 6.6 A)

Ref. 7234 .... Portable Universal Programming Unit

Ref. 5071 .... Wall Support (10 mod. + PSU)

Ref. 5239 .... Wall Support (12 mod. + PSU)

Ref. 5073 .... Blank plate

Ref. 4061 .... 75 ohm adapter load “F”

Ref. 5255 .... T03/T05 link cable

Ref. 5072 .... Modular cabinet

Ref. 5301 .... Sub-rack 19"

Ref. 5301

Ref. 5072

24V (0.55 A)

Mains voltage: 230 ± 15 % V~ Maximum currents: 18V (0.8 A)
Output voltages: 5V, 15V, 18V, 24V 15V (4.2 A)

(1)

5V (6.6 A)

1 . 3.- Power supply unit ref. 5029

Power

supply

(1)

When the voltages 24V and/or 18V are being used, it is necessary to
take the power of these voltages away from 15V power.

22

3 .- MOUNTING

3.1.- Wall mounting

PWR

PWR

A

R
ef. 7234

2
3

4
5
8
8

PCT 3.0

BC

U
N
I

V

E

R
S

A
L

PWR

T

E
S

T

(­3

0
d

B

)

5870/5871

5075

7234

4061

5029

5071
5239

5070

1

2

CLAC!

23

User manual DTT Channel Processor

ENGLISH

User manual DTT Channels Processor

3.2.- 19” rack mounting

PWR

PWR

PWR

T

E
S

T

(

-3
0
d

B

)

CLAC!

5073

5301

24

4. - IDENTIFICATION AND USE OF THE SYSTEM ELEMENTS

4.1.-DTT Channel Processor. Front and side views

PRGM

PWR

DIGITAL

CTRL

5

1

3

2

4

6

8

7

The Processor converts the input DTT chan­nel down to the Intermediate Frequency (36,15
MHz) and then back to desired output chan­nel. It includes double SAW filtering to allow
the processing of digital channels having adja­cent (analogue or digital) channels, even if the
latter are analogue with a level 35 dB higher
than that of the digital.

The new DTT channels are transmitted in
channels adjacent to the current analogue ser-

vices thus impeding the use of the conventio­nal Channel Amplifiers due to their low selecti­vity. Only channel processors including SAW
filtering are able to cope with adjacent chan­nels.

The Processors may be used as channel con­verters (using different input and output chan­nels) or with the same input and output chan­nel.

The Channel Processor includes one input and

one output for the RF input signal through the
two upper "F" connectors, so it is possible to
power several processors with the incoming
signal.

It also allows the powering of a preamplifier (12
Vdc) through the input connector.

It also has one input and one output connec­tors for the RF output signal with the aim of
mixing the processed channels before the
amplification.

1.- RF Input plus 12V

2.- RF Output (input loop-through)

3.- RF Input (output loop-through)

4.- RF Output

5.- Programmer socket

6.- Powering input

7.- LED on

8.- Control BUS connector

Indicate the programmed
output channel

DTT

5870

Ch

470-862 MHz

Ch

Product reference

25

User manual DTT Channel Processor

ENGLISH

4.2.- Power Supply Unit

PWRPWR

Power ON LED

Mains

230V~

(1)

Power outputs (1)

PWR

PWR

NOTE:

The power supply unit can power a maximum
of 8 DTT channel processors and amplifiers.

(1)

+ 18V

+ 15V

+ 5V

+ 24V

GND

N/C

26

User manual DTT Channel Processor

PWR

TEST
(-30dB)

5

1

3

2

4

6

7

4.3.- Amplifier

The amplifier carries out the amplifica­tion of the generated channels in the
DTT channel processors, covering a fre­quency range of 47 - 862 MHz. It dispo­ses of two input signal connectors for
the mixing of channels coming from two
systems. If only one of the inputs is
used, it is advisable to load the unused
input with 75 ohm, ref. 4061.

The amplifier disposes of an output
connector and a Test socket (-30dB)
located at the top of the front panel.

The amplifier is powered with 15V via an
eight-wire flat cable, the same type as
that used for powering the other modu­les of the system.

1.- RF Output

2.- Test socket

3.- RF Input

4.- RF Input

5.- Powering input

6.- Attenuator

7.- LED on

27

User manual DTT Channel Processor

ENGLISH

A

PCT 3.0

BC

UNIVERSAL

DTT

5870

Ch

By means of the programming unit, the
input and output channels (or central fre­quencies), the frequency offset (if required),
the output level and the slope of the signal
and the are selected. This information is
recorded into the channel processor until a
new programming procedure takes place.

It also provides an indication of the input
signal level, there indicating whether it is
below the level for which a preamplifier
would be required.

The programmer consists of four buttons:

: The button that changes the program-

ming menu and recording information.

: The button that allows the selection of a

digit within a specified programming
menu. It also carries out the change from
the normal menu to an extended menu.

: The button for increasing the value of

the selected digit.

: The button for decreasing the value of

the selected digit.

Using these four buttons, all the program­ming functions are carried out.

The connection between the programmer
and the channel processor can be made with
the processor switched either ON or OFF.

It must always be switched ON before
starting the programming procedure.

4. 4. - The programming unit ref. 7234

28

User manual DTT Channel Processor

5. - INSTALLATION

5.1.- Previous considerations

As already mentioned in the point 4.2, the
power supply unit can feed 8 processors,
the amplifier and one preamplifier.

Mounting the system consists of fixing the
modules to a metallic rail bolted onto the
wall. The way of connecting all the modules
is described in the section 3 figure.

5.2.- How to use the external program­mer

The parameters that can be measured and
modified with the programmer are:

Measured parameters

- Input level

Parameters that can be modified

- Input channel and output channel

- Powering for preamplifier (12V)

- Channel processor´s address

- Gain slope

- Input and output frequency offset

If any of the equipment's parameters are
modified, it is necessary to save the new
configuration. To do this, the user must
press the button for approximately 3
seconds. If the data is correctly saved, the
central segments of the programmer's digits
will flash:

If the configuration data is modified but not
saved, the previous configuration is retrie­ved after about 30 seconds, in other words,
any changes made are cancelled.

The programmer must be used in the follo­wing way:

Normal menu

1.- Insert the programmer in the front con-

nector of the programming module
(“PRGM”). First, the version of the softwa-

re in use, will appear. For example 1.00:

2.- The following menu (pressing the but-

ton) is the Output Channel Menu. Unlike
what happens with the input channel, in this
case the “C” LED lights up.

The range of permitted values is the same
for the input channel menu.

A change in the channel and the consequent
saving of new data is carried out as explai­ned above.

3.- By pressing the button again, the
adjustment of the output level of the proces­sor will appear. This is an index between 00
and 99. The index 99 corresponds to the
maximum output level of the processor, which
is in the order of 85 dBµV, while the index 00
represents an attenuation of approximately 20
dB as regards the maximum value.

The output level can be modified with the

& buttons.

29

User manual DTT Channel Processor

ENGLISH

Extended menu

It can be accessed by pressing the but­ton for 2 seconds. The menu selection and
the process of changing and saving the data
is carried out in the same way as in the
Normal Menu.

Once in the Extended Menu, the program­mer will return to the Normal Menu automa­tically after there has been a modification
and subsequent saving of any of the para­meters. You can also return to the Normal
Menu (when nothing has been changed) by
pressing the button again for a couple of
seconds.

1.- The first Extended Menu that appears
corresponds to the processor's address
for remote control via Televés' headend
control system. For example, if the address
assigned to the relay transmitter is 45, the
display will read:

The processors are connected to a common
control bus (marked CTRL in the exciter of
each relay transmitter) and each device
must have a unique address in the bus (bet­ween 1 and 254). Therefore it is the insta­ller's responsibility to make sure that none

5.- The following menu that appears (by
pressing the button) corresponds to the
measurement of the input level to the exci­ter. This is an approximate reading that indi­cates if the level of the input signal is within
the correct working range of the relay trans­mitter or if it too low (thereby indicating the
need for a preamplifier).
If the input level is within the correct working
range, the display will read:

If the input level is lower than -57 dBm (52
dBµV) the display will read:

To save the new value for the output level,
follow the explanation provided at the start
of the instructions. If the new value is not
saved, the equipment will automatically
retrieve the previous value once thirty
seconds have passed.

4.- When the programmer is inserted into

the connector on the front of the processor,
the first menu will appear. This is the input
channel number. In case of reference 5870
the channel number corresponds to an UHF
Channel (CCIR 8MHz, standars G, H, I, K, L),
and can vary from 21 to 69. In case of refe­rence 5871 the channel number corres­ponds to the CCIR 7MHz channel table
(Australia) and it can be any number from 6
to 12 (BIII) or 28 to 69 (UHF). The green LED
will also light up. For example, if the selec­ted channel were number 52, the display
would appear like this:

A change of channels can be carried out
directly using the & buttons.
A change in the input channel can be saved
by pressing the button for a few seconds,
as explained earlier.

30

User manual DTT Channel Processor

31

User manual DTT Channel Processor

ENGLISH

For an offset value -1, the display will show
the following:

Record data as done in the normal menu.

5.- Press the key again to select the out­put frequency offset. In this mode the “C”

LED will be ON.
Follow the previously explained procedure

for selecting, changing and recording the
data.

Ref 5871

OF-3 - 3 x125 KHz
OF-2 -2 x 125 KHz
OF-1 -125 KHz

OF-0 Nominal frequency
OF+1 +125 KHz
OF+2 +2 x 125 KHz
OF+3 +3 x 125 KHz

The format of the display for a selected
slope of - 2dB would be:

By pressing the & buttons, the user
can select the desired slope in steps of 1
dB.

4.- Press the key again to select the next
menu for the input frequency offset. In this
mode also the A LED will be ON.

Pressing the & keys an offset value between
+3, +2, +1, 0, -1, -2, -3 can be selected.

Each one represents a frequecy shifting
according with the following tables:

Ref 5870

OF-3 -3 x 166 KHz
OF-2 -2 x 166 KHz
OF-1 -166 KHz

OF-0 Nominal Frequency
OF+1 +166 KHz
OF+2 +2 x 166 KHz
OF+3 +3 x 166 KHz

of the addresses are repeated on this bus.
The address is a parameter that is saved

every time it is modified.

2.- Preamplifier powering. The processor
disposes of 12V that passes through the
input connector to power a preamplifier for
those cases in which the input level is less
than the minimum required.

To select this powering, the user must use
the & buttons.
The programmer's display will read 12ON if
the power is in the input connector and
12OF when it is not:

3.- By pressing the button again, the user
gains access to the menu that deals with the
slope variation.

This lets you adjust the flatness of the digital
channel by up to ± 3 dB. If the slope values
are positive, then this indicates that the pro­cessor's response curve (with the highest
frequency) is such that the top part (with the
highest frequency) of the channel is attenua­ted with regard to the lower part, while
negative values indicate that the amplitude
of the lower part is lower.

32

User manual DTT Channel Processor

5.3.- Setting-up recommendations for a
correct headend installation.

- Use a preamplifier if the input level to the

channel processors is low (below 57
dBµV). Otherwise the C/N of the digital
channel at the user´s outlet will be lower
than 32 dB.

- The Channel Processors can be program-

med either in channel converter mode (dif­ferent input and output channel) or in
channel amplifier mode (same input/output
channel).

If they are used as channel converters the
installer must make sure that the level of
the digital signal (or part of it) passing
through the part of the headend handling
the analogue channels is low enough as to
not make the Set Top Box to lock it. The
output channel frequency should be lower
than that at the channel converter input.

It is quite likely that the processors are
commonly used with the same input and
output channel to avoid tuning problems
with the set-top box.

When used as amplifiers (same input and
output channel) it is highly recommended
to use processors for the analogue chan­nels as well. Processors for the analogue
channels must be the same as those for
digitals (ref. 5870 or 5871)

In any case, it will not be possible to use
channel processors as amplifiers for the
digital signals and broadband amplifiers for
the analogue channels (the STB would
"see" the digital cahnnels twice, the one
passing through the broadband amplifier
and the same channel passing through the
channel processor).

If it is not possible to use channel proces­sors for the analogue channels, use at
least high selectivity channel amplifiers.

- If channel processors are used as ampl­fiers, and the processed digital channel us
upper adjacent to an analogue one, an off­set must be selected for the digital channel
according to the next table:

- For CCIR 8 MHz (UHF) TV channels,
standard B/G, set both input and output
offset to +1.

- For CCIR 8 MHz (UHF) TV channels,
standard I, set both input and output
offset to +3.

- For CCIR 7MHz (BIII and UHF) TV chan­nels, Australia, set both input and output
offset to +3.

6.- TYPICAL APPLICATION

Preamplifier

Ref. 5075

37 54 58 61 64

Ref. 5028

6 x Ref. 5870

5 x Ref. 5098

NOTE: The digital channels could be converted since they are located

in the upper part of the UHF spectrum.

To the distribution

Network

Signal levels:
D1, D2, D3, D4, D5, D6: 108dBµV

Signal levels:

Analogue channels: 120dBµV
Digital channels: 108 dBµV

Input channel 48 52 55 59 62 65

Output channel 48 52 55 59 62 65

D6 D5 D2 D1 D3 D4

Example 1.- Mendip transmitter (UK)

33

User manual DTT Channel Processor

ENGLISH

Signal levels:

D1: 110dBµV
D5, D6: 110dBµV

Signal levels:

Channel 5: 109dBµV
Rest of analog. ch.: 115dBµV
D2, D3, D4: 95dBµV
D1: 90dBµV
D5, D6: 85dBµV

Signal levels:

Channel 5: 108dBµV
Rest of analog. ch.: 114dBµV
D2, D3, D4: 94dBµV
D1, D5, D6: 100dBµV

Preamplifier

RF Combiner

Broadband amplifier

Input channel 34 29 25

Output channel 34 29 25

D5 D6 D1

To the distribution

Network

Example 2.- Crystal Palace transmitter (UK)

Ref. 5075

3 x Ref. 5870

34

User manual DTT Channel Processor

35

User manual DTT Channel Processor

ENGLISH

Preamplifier

Ref. 5075

2791028

Ref. 5028

5 x Ref. 5871

5 x Ref. 5098

NOTE: The digital channels could be converted since they are located

in the upper part of the UHF spectrum.

To the distribution

Network

Signal levels: 108dBµV

Signal levels:

Analogue channels: 115dBµV
Digital channels: 108 dBµV

Input channel 6 8 11 12 34

Output channel 6 8 11 12 34

Example 3.- Sydney transmitter (Australia)

36

User manual DTT Channel Processor

Preamplifier

Ref. 5075

Ref. 5028

5 x Ref. 5871

4 x Ref. 5871

Processors for analogue channels

Processors for
digital channels

NOTE: In this configuration, processors can be used as converters in order to reallocate the channels.

In the installation of the figure, input and output offset for channels 8 and 11 (digital) processor, must be set at +3.

To the distribution

Network

Signal levels:

Analogue channels: 110dBµV
Digital channels: 104 dBµV

Input channel 6 8 11 12 34

Output channel 6 8 11 12 34

Input channel 2 7 9 10 28

Output channel 2 7 9 10 28

Example 4.- Sydney transmitter (Australia)

Ref. 5096

37

DTT

C / CH Ref. 5870 Ref. 5871

CCIRR Australia

6 175.25
7 182.25
8 189.25

9 196.25
10 210.25
11 217.25
12 224.25
21 471.25 203.25 (9 A)
22 479.25
23 487.25
24 495.25
25 503.25
26 511.25
27 519.25
28 527.25 527.25
29 535.25 534.25
30 543.25 541.25
31 551.25 548.25
32 559.25 555.25
33 567.25 562.25
34 575.25 569.25
35 583.25 576.25
36 591.25 583.25
37 599.25 590.25
38 607.25 597.25
39 615.25 604.25
40 623.25 611.25
41 631.25 618.25
42 639.25 625.25
43 647.25 632.25
44 655.25 639.25
45 663.25 646.25
46 671.25 653.25
47 679.25 660.25
48 687.25 667.25

A.- TABLA DE CANALES / CHANNELS TABLE

C / CH Ref. 5870 Ref. 5871

CCIRR Australia

49 695.25 674.25
50 703.25 681.25
51 711.25 688.25
52 719.25 695.25
53 727.25 702.25
54 735.25 709.25
55 743.25 716.25
56 751.25 723.25
57 759.25 730.25
58 767.25 737.25
59 775.25 744.25
60 783.25 751.25
61 791.25 758.25
62 799.25 765.25
63 807.25 772.25
64 815.25 779.25
65 823.25 786.25
66 831.25 793.25
67 839.25 800.25
68 847.25 807.25
69 855.25 814.25

39

DTT

A CORUÑA

SANTIAGO

VIGO

VALENCIA

OPORTO

LISBOA

MADRID

ZARAGOZA

BILBAO

BARCELONA

MURCIA

MALAGA

SEVILLA

LUGO

OURENSE

CANTABRIA

GUIPUZCOA

LEON

BURGOS

ALAVA

NAVARRA

LA RIOJA

HUESCA

TARRAGONA

SEGOVIA

GUADALAJARA

AVILA

CUENCA

TOLEDO

CIUDAD REAL

TERUEL

CASTELLON

BADAJOZ

CORDOBA

HUELVA

CADIZ

JAEN

GRANADA

ALMERIA

ALBACETE

ALICANTE

SALAMANCA

PALENCIA

ZAMORA

VALLADOLID

GIRONA

PALMA DE
MALLORCA

BALEARES

CANARIAS

TENERIFE

LAS PALMAS

SUCURSALES

DELEGACIONES

FABRICAS

SORIA

CACERES

ZAMORA N

CEUTA

MELILLA

GIJON

BARCELONA C.P. 08940
C/ Sant Ferrán, 27
Cornellá - Barcelona
Telfs. 93 377 08 62 / 93 474 29 50
Fax [phone]
E-mail [email protected]

BILBAO C.P. 48150
Iberre kalea, módulo 16,
pabellón 15-B
Sangroniz-Sondika
Tfnos. 94 471 12 02 / 94 471 24 78
Fax [phone]
[email protected]

A CORUÑA C.P. 15011
Gregorio Hernández 8.
Tfnos. 981 27 47 31 / 981 27 22 10
Fax [phone]
[email protected]

GIJON C.P. 33210
C/Japón, 14
Tfnos : 985 15 25 50 / 985 15 29 67
Fax : [phone]
[email protected]

LAS PALMAS C.P. 35006
Gral. Mas de Gaminde 26.
Tfnos. 928 23 11 22 / 928 23 12 42
Fax [phone]
[email protected]

MADRID C.P. 28005
Paseo de los Pontones 11.
Tfnos. 91 474 52 21 / 91 474 52 22
Fax [phone]
[email protected]

MURCIA C.P. 30010
Polígono Conver
C/ Rio Pliego 22
Tfnos. 968 26 31 44 / 968 26 31 77
Fax [phone]
[email protected]

SEVILLA C.P. 41008
Pol. Ind. Store - C/ A-6. Nave 5
Tfnos. 95 443 64 50 / 95 443 58 00
Fax [phone]
[email protected]

TENERIFE C.P. 38108
Avda. El Paso, 25
Los Majuelos - La Laguna.
Tfnos. 922 31 13 14 / 922 31 13 16
Fax [phone]
[email protected]

VALENCIA C.P. 46020
Plaza Jordi San Jordi s/n
Tfnos. 96 337 12 01 / 96 337 12 72
Fax [phone]
[email protected]

VIGO C.P. 36204
Escultor Gregorio Fernández, 5
Tfnos. 986 42 33 87 / 986 42 40 44
Fax [phone]
[email protected]

Rúa B. de Conxo, 17 - 15706 SANTIAGO DE COMPOSTELA

Tel. [phone] Fax [phone]

[email protected]

www.televes.com

ALMERIA C.P. 04008

Campogrís 9.
Tfno. 950 23 14 43
Fax [phone]
[email protected]

BURGOS C.P.09188
C/Real, s/n,
San Adrián de Juarros
Tfno. 947 56 04 58 / 670 73 75 86

CACERES/ BADAJOZ

C.P. 06010
C/Jacobo Rodríguez
Pereira, nº11-Oficina
Tfno. 924 20 74 83 / 670 70 21 93
Fax. [phone]
[email protected]

GIRONA C.P. 17190 (Salt)
Ramón Sambola. 9º Ent. 1ª.
Tfno. 972 23 25 43 / 607 23 88 40
[email protected]

GRANADA

Tfno. 958 13 78 29
Móvil: 609 62 70 96
[email protected]

JAEN C.P. 23007
Hermanos Pinzón, 8-bajo
Tfnos. 953 29 50 40 / 953 29 52 21

639 98 44 89
Fax [phone]
[email protected]

LA RIOJA C.P. 26004
San Prudencio 19. bajo
Tfno. 941 23 35 24
Fax [phone]
[email protected]

MALAGA C.P.29004
Pol. Santa Barbara - C/ Fidias 13.
Tfno. 95 223 98 81
Fax [phone]
[email protected]

MELILLA C.P.52006
Paseo Marítimo Mir Berlanga, 17
Edif. Antares, C, 4ºB
Tfno. 600 45 35 13
Fax [phone]
[email protected]

NAVARRA C.P. (Pamplona) 31007
Avda. Sancho el Fuerte 9.
Tfno. 948 27 35 10
Fax [phone]
[email protected]

P. DE MALLORCA C.P. 07007
Ferrer de Pallares 45. bajo D.
Tfno. 971 24 70 02
Fax [phone]
[email protected]

SALAMANCA
ZAMORA
VALLADOLID C.P. 47008

C/ Arrecife 12.
Tfno. 983 22 36 66
Fax [phone]
[email protected]

HUESCA
ZARAGOZA C.P. 50002

C/ Monasterio de Alahón 1-3.
Tfno. 976 41 12 73
Fax [phone]
[email protected]

TELEVES MIDDLE EAST FZE

P.O. Box 17199
JEBEL ALI FREE ZONE DUBAI,
UNITED ARAB EMIRATES
Tel. [phone]
Fax. [phone]
[email protected]

TELEVES FRANCE S.A.R.L.

35 Av St Germain des Noyers
77400 St Thibault des Vignes (France)
Tel. [phone]
Fax [phone]
[email protected]

TELEVES UNITED KINGDOM LTD

Unit 11 Hill Street, Industrial State
CWMBRAN, GWENT NP44 7PG. (United Kingdom)
Tel. [phone]
Fax [phone]
[email protected]

TELEVES ELECTRONICA PORTUGUESA
MAIA - OPORTO

Via . Dr Francisco Sa Carneiro. Lote 17.
ZONA Ind. MAIA 1. Sector-X MAIA.
C.P. 4470 BARCA
Tel. [phone]
Fax [phone]
[email protected]

LISBOA

C.P. 1000 Rua Augusto Gil 21-A.
Tel. [phone]
Fax [phone]
[email protected]

DELEGACIONES

SUCURSALES

103413/4 - 04-01
