Televes Digidom AV User Manual

Download

Page 1

Manual de Instrucciones

Manual de Instruções

Manuel d´instructions

User´s Manual

Manuale dell’Utente

Руководство пользователя

Instrukcja obslugi

Transmisor y Receptor de Audio / Video

Transmissor e Receptor de Audio / Video

Transmetteur et Récepteur de Audio / Vidéo

Audio / Video Transmitter & Receiver

Transmettitore-Ricevitore A/V

Ретранслятор аудио\видео сигналов

Nadajnik & Odbiornik Audio/Video

2.4 GHz

)

Page 2

Page 3

Manual de instrucciones Transmisor/Receptor A/V

ESPAÑOL

INDICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag.

Seguridad General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

A los usuarios del Transmisor/Receptor A/V . . . . . . . . . . . . . . . . . . . . 5

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Contenido del embalaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Conexiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Instalación del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Funcionamiento del equipo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Resolución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Page 4

Manual de instrucciones Transmisor/Receptor A/V

Seguridad General

1.- Antes de manejar este equipo lea todas las instrucciones de funcionamiento y seguridad.

2.- Guarde las instrucciones de funcionamiento y seguridad para futuras referencias.

3.- Siga siempre las instrucciones de funcionamiento y seguridad, así como los avisos en el producto.

4.- Desconecte el aparato de la corriente antes de proceder a su limpieza. No use detergentes líquidos ni aerosoles. Limpie el equipo sólo con un paño húmedo.

5.- El adaptador de alimentación es el dispositivo de desconexión del equipo. La base de toma de corriente debe estar cerca del equipo y ser fácilmente accesible.

6.- No use conexiones que no sean las recomendadas por el fabricante, ya que pueden ser causa de averías.

7.- Para evitar el riesgo de descarga eléctrica o de incendio, no exponga la unidad a la lluvia o a la humedad.

8.- No use el equipo cerca del agua, como por ejemplo, cerca de bañeras, lavabos, fregaderos, lavanderías, sótanos húmedos o piscinas.

9.- Para el montaje del producto debe seguir las indicaciones del fabricante y sólo con accesorios recomendados por el mismo.

10.- Este equipo debe ser usado sólo con el tipo de alimentación indicado en la etiqueta. Si tuviera dudas en cuanto a la alimentación de que dispone, consulte con compañía de electricidad. Para productos que funcionen con baterías u otras fuentes, consulte el manual.

11.- El cable de alimentación debe ser colocado de tal forma que no pueda ser pisado o trillado.

12.- Para una protección adicional durante tormentas o en el caso de que el equipo no vaya a ser utilizado durante un largo período de tiempo, debe desconectarlo de la alimentación y de los cables de señal.

13.- No introduzca objetos por las ranuras de ventilación o derrame líquidos sobre el equipo, pues puede causar daños que deriven en choques eléctricos o incendios.

14.- No sobrecargue los enchufes o cables, pues pueden causar incendios o descargas eléctricas.

15.- Desconecte el equipo de la alimentación y pida asistencia técnica cualificada cuando:

- El cable de alimentación o enchufes estén

dañados;

- Se derramen líquidos o cayeran objetos en

el interior del equipo;

- El producto no funcione correctamente y los

ajustes de los controles externos del equipo no resuelven el problema;

- El producto presente una degradación de la

calidad de funcionamiento.

- El producto haya caído o se haya dañado

de otro modo.

16.- Cuando sea necesaria una reparación, asegúrese de que el técnico sólo use piezas originales o recomendadas por el fabricante.

17.- Después de cualquier intervención en el equipo, pida al técnico que realice las pruebas necesarias para garantizar el funcionamiento correcto del aparato.

18.- El equipo debe ser colocado lejos de fuentes de calor, como radiadores, calefactores, hornos, estufas u otros productos, incluyendo amplificadores, que produzcan calor.

Importantes instrucciones de seguridad

ATENCION

RIESGO DE CHOQUE ELECTRICO. NO ABRIR

ATENCION:

PARA EVITAR EL RIESGO DE CHOQUE ELECTRICO NO QUITAR LA TAPA.

NO CONTIENE PARTES REPARABLES POR EL USUARIO DIRIGASE A UN TECNICO CUALIFICADO

Page 5

Manual de instrucciones Transmisor/Receptor A/V

ESPAÑOL

Este producto ha sido diseñado para uso legítimo como transmisor/receptor de

audio y video desde un lugar de la casa, oficina, etc... a otro lugar.

Por la presente, Televés S.A. insta al usuario a consultar con autoridades locales

u otras autoridades legales en cuanto al uso y aplicación adecuada del producto conforme a las leyes vigentes.

Televés S.A. no será responsable del mal uso o aplicación ilegal, por parte de

cualquier individuo o entidad, de este producto, bajo ninguna circunstancia.

Los cambios o modificaciones no autorizadas, pueden invalidar la autoridad del

usuario para manejar el equipo.

"Televés, S.A. declara, bajo su responsabilidad, que éste aparato cumple con lo

dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, traspuesta a la legislación española mediante Real Decreto 1890/2000, de 20 de noviembre".

La evaluación de la conformidad de este aparato está garantizada mediante el

"aseguramiento de la calidad total (ISO 9001)".

A los usuarios del Transmisor/Receptor A/V

Advertencia

Aviso

Page 6

Manual de instrucciones Transmisor/Receptor A/V

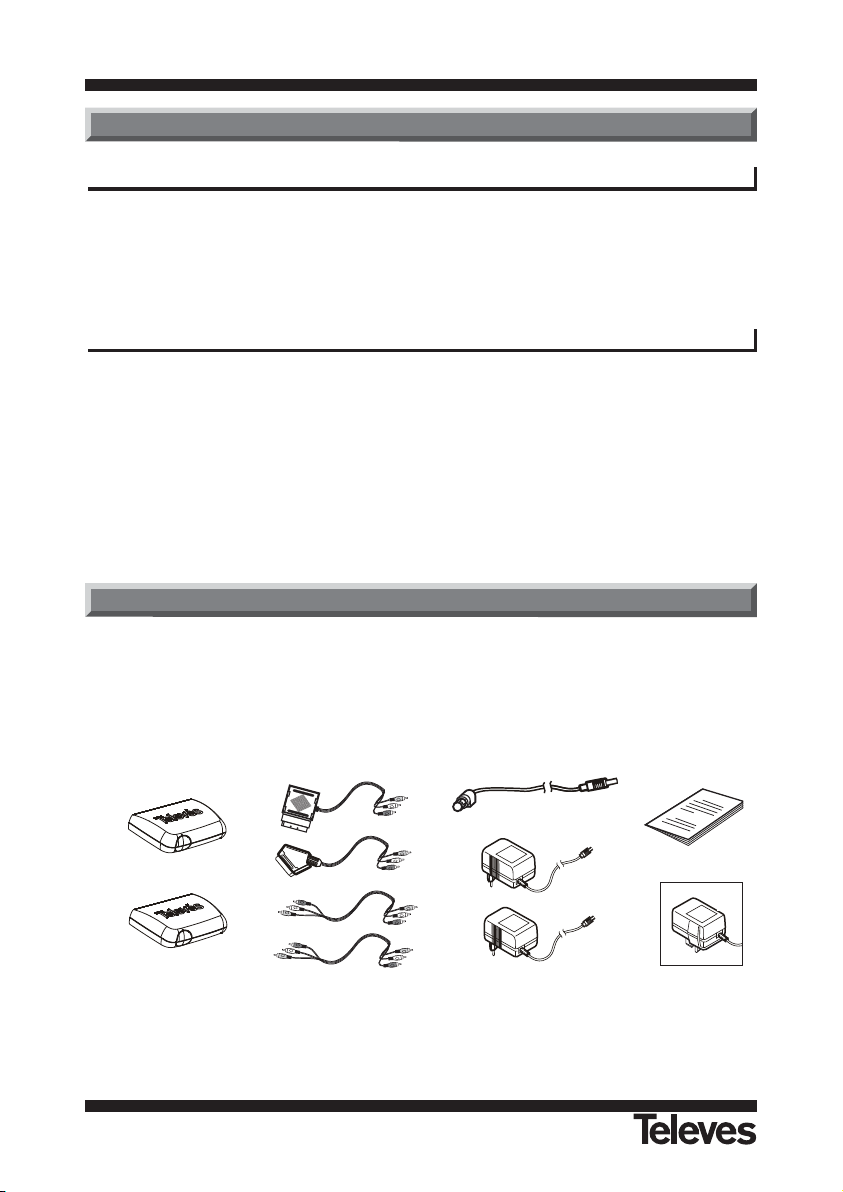

Introducción

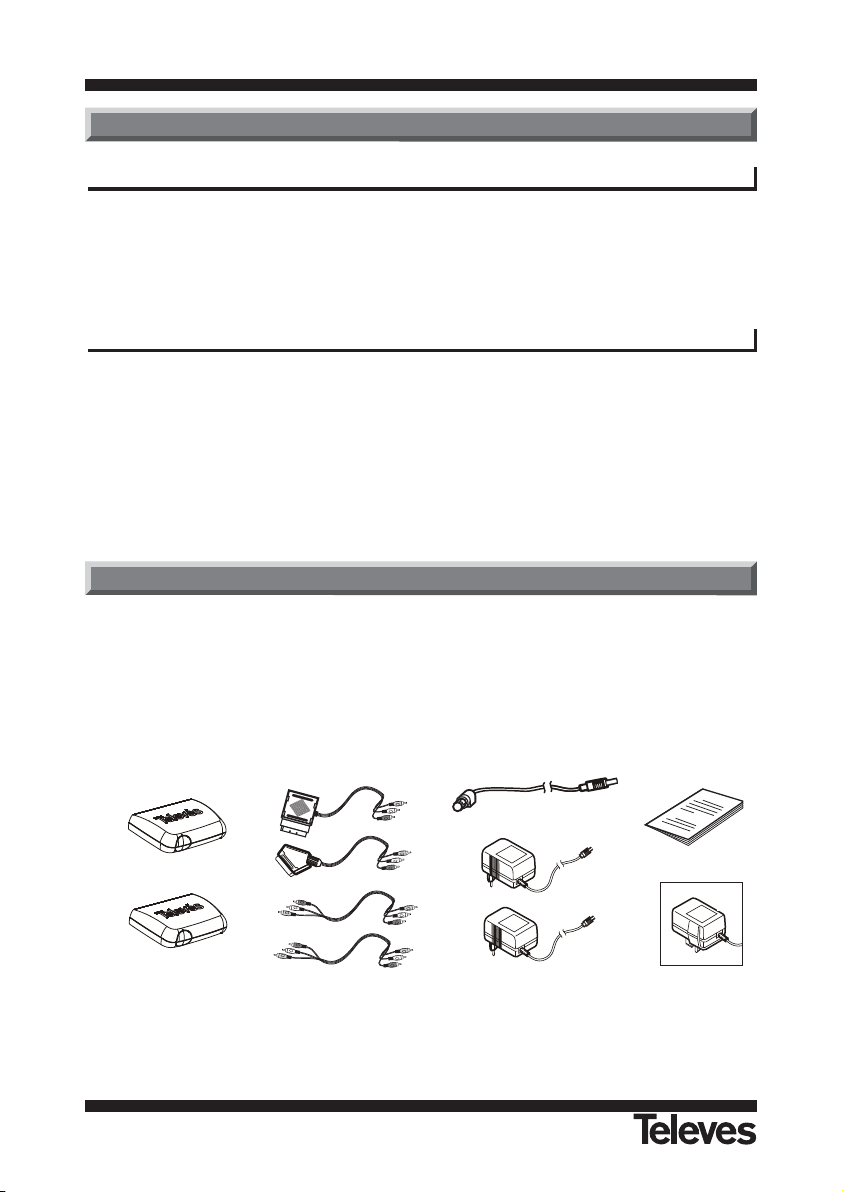

Contenido del Embalaje

El sistema de transmisión de audio y video (A/V) sin hilos y de retorno de infrarrojos (IR) usa tecnología punta para enviar video y audio estéreo a cualquier punto de su casa. Vea su programa de TV preferido u oiga sonido con calidad de alta fidelidad (Hi-Fi) en cualquier punto de su casa sin necesidad de largas extensiones y sin interferencias de sus vecinos

Confirme que el embalaje contiene los siguientes elementos antes de continuar:

1.- Transmisor (TX) x 1 4.- Extensión para IR x 1

2.- Receptor (RX) x 1 5.- Cables de conexión AV x 4

3.- Adaptador de red 9V x 2 6.- Manual de la Usuario x 1

Nota: Si falta cualquiera de los accesorios arriba listados, por favor, póngase en contacto con

el representante donde adquirió su equipo.

Vista General

- Transmisor y receptor en la banda de los

2.4GHz, con tres canales seleccionables mediante un interruptor.

- Entrada para A/V (Satélite, set-top box, lector de DVD, etc.).

- Varios tipos de cables para conexión A/V.

- Función lazo de paso (loop-through).

- Todas las antenas (2,4GHz y 433MHz) están embutidas en la carcasa.

- Bajo consumo.

- Formatos PAL y NTSC disponibles.

- 38K de tasa de transmisión de datos por IR

Características Principales

* Clavija especial para el mercado UK (depende de la referencia).

Page 7

Manual de instrucciones Transmisor/Receptor A/V

ESPAÑOL

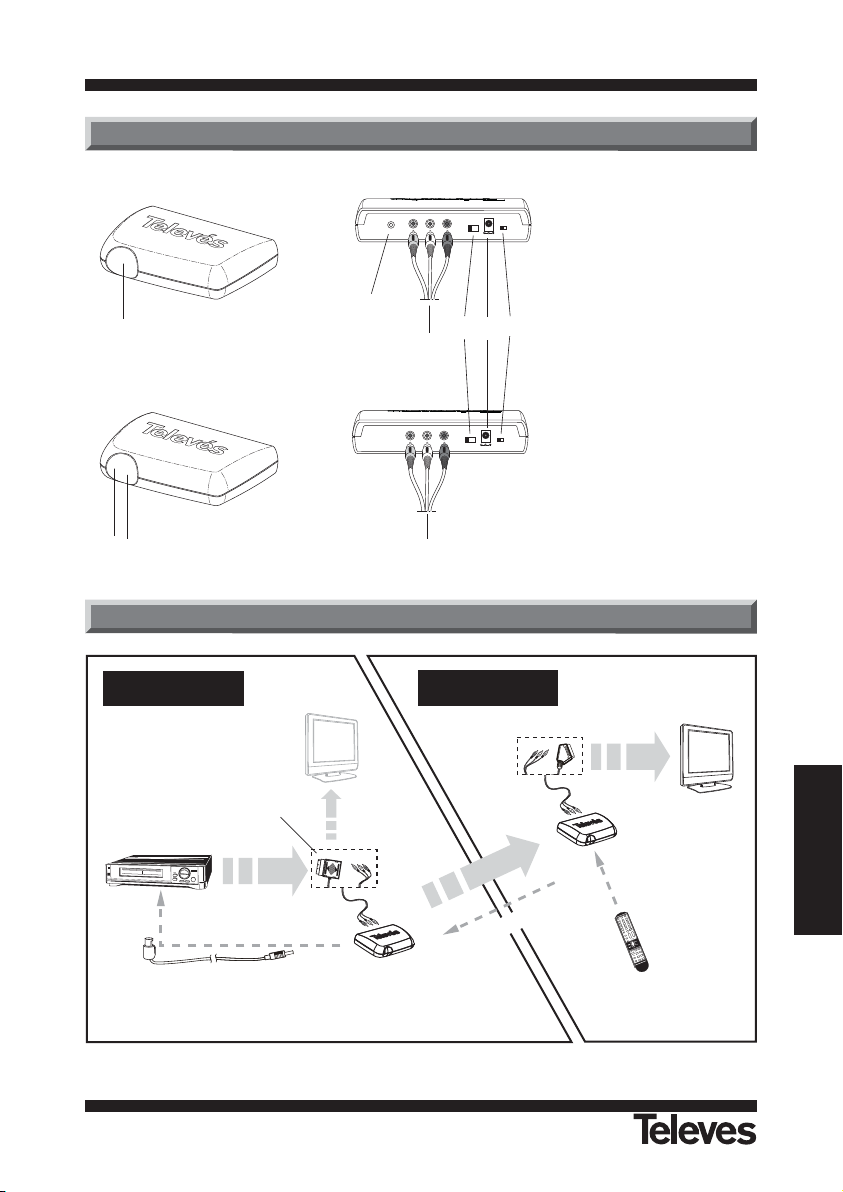

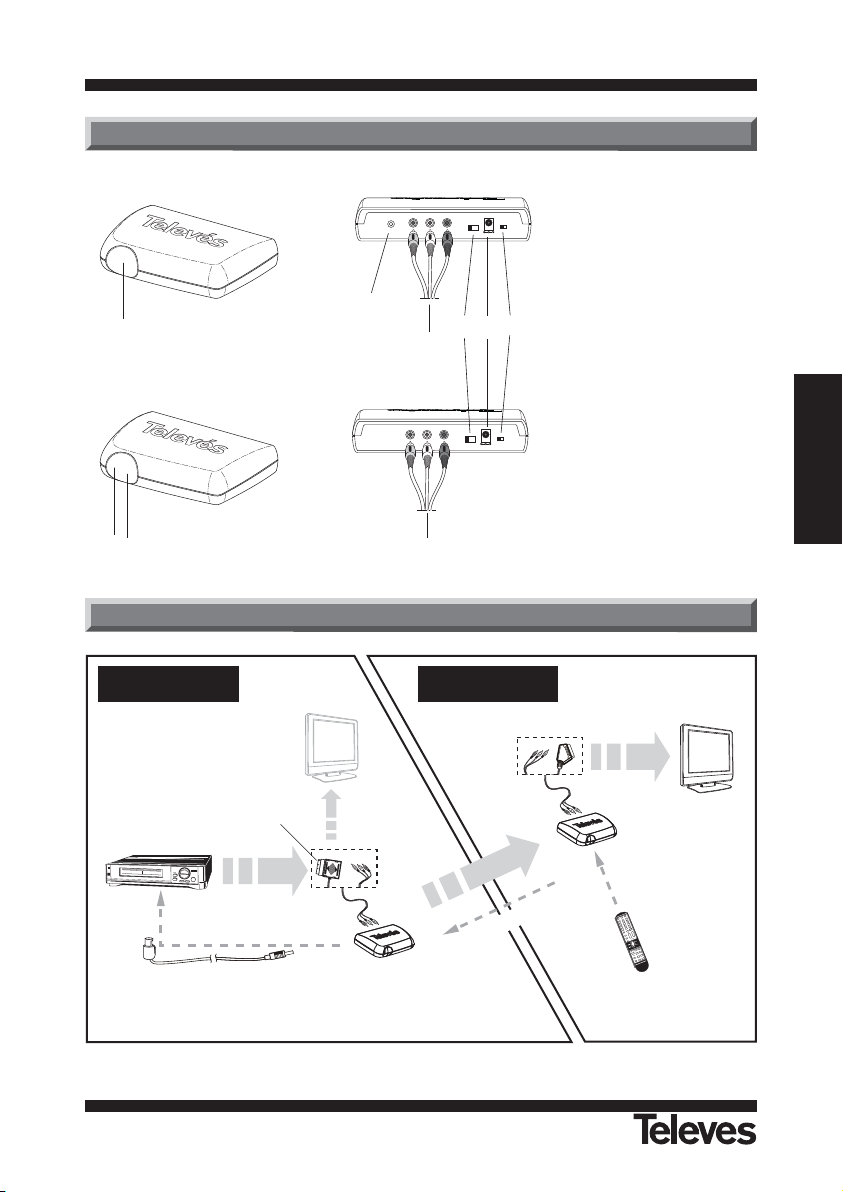

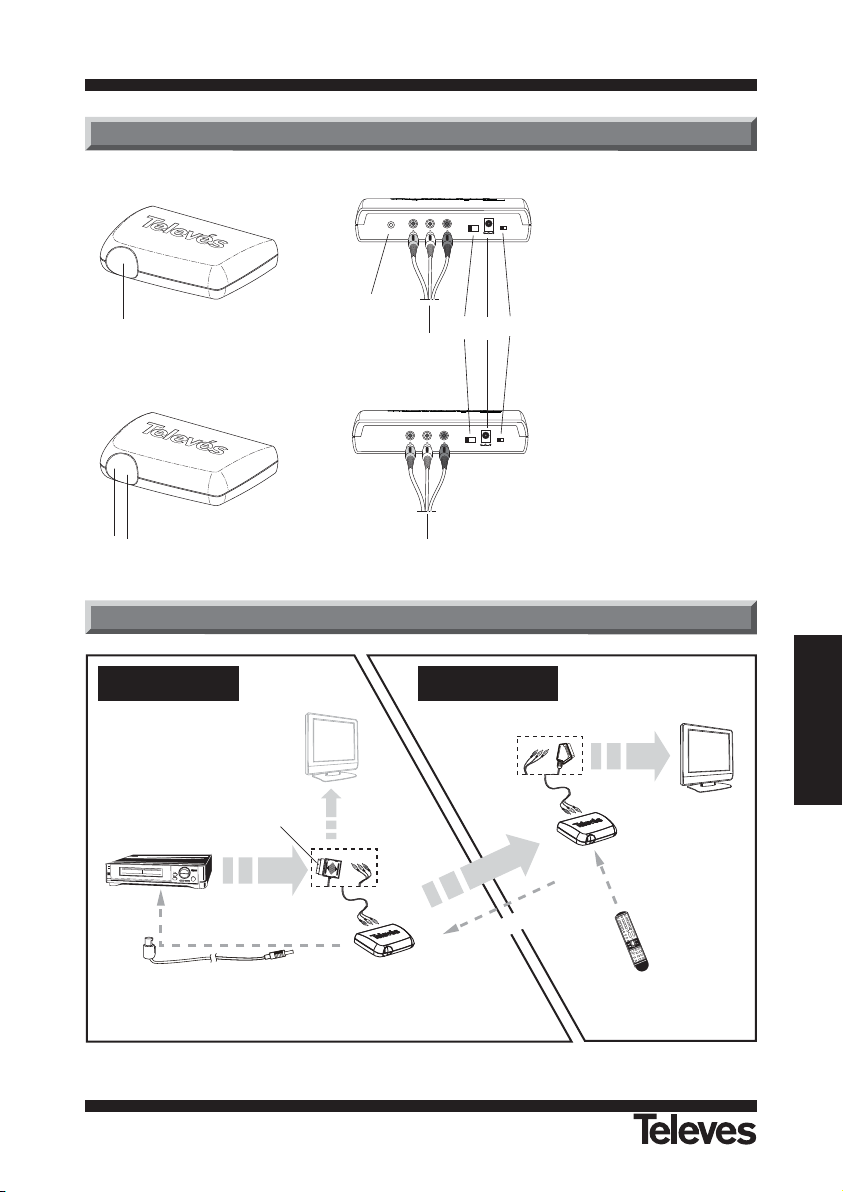

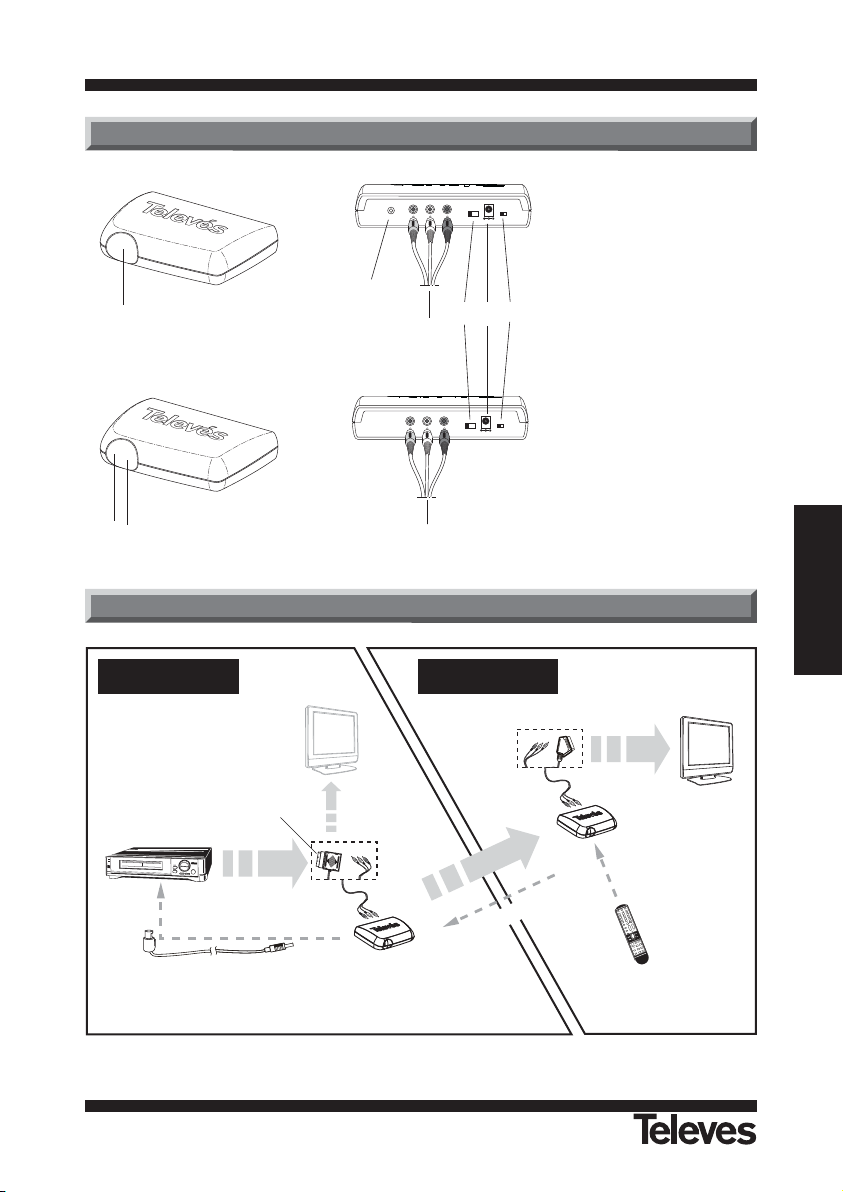

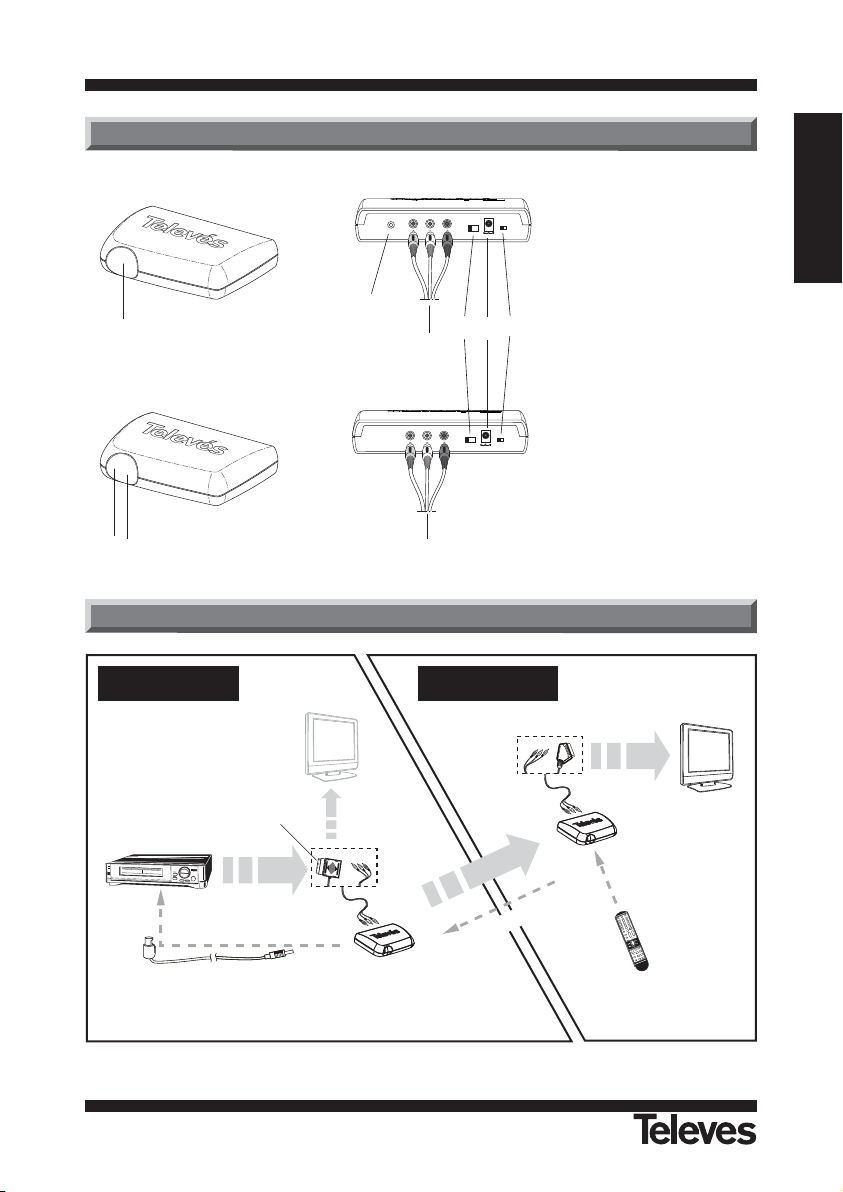

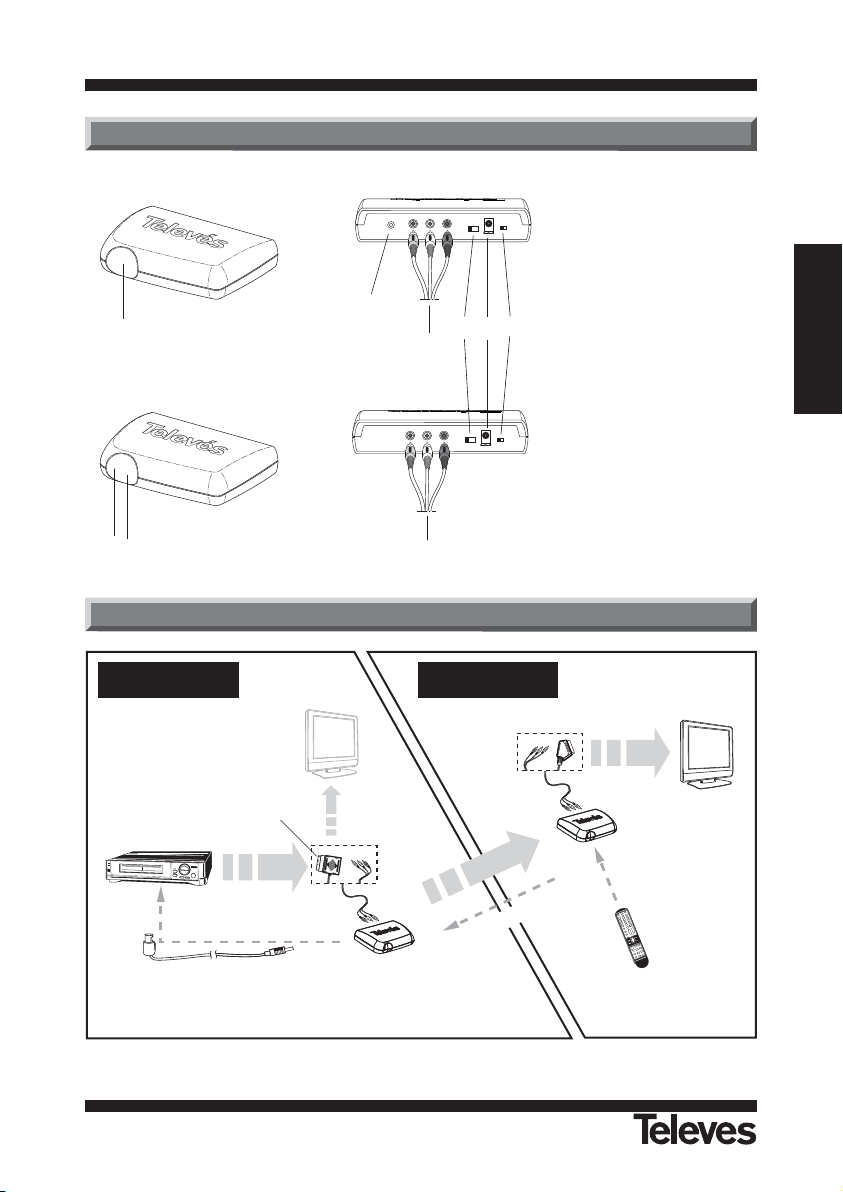

Controles

Conexiones

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

Fuente A/V

1.- LED encendido

2.- Sensor IR

3.- Conector extensión

4.- Conectores

entrada señal A/V

5.- Interruptor

selección del canal

6.- Conector

adaptador red.

7.- Interruptor

encendido/apagad o

8.- Conectores salida

señal A/V

Transmisor (TX)

Receptor (RX)

Extensión IR

Transmisor

433 MHz IR

2,4 GHz A/V

Receptor

Mando

distancia

Monitor TV

(1)

(1) Existen dos opciones de conexión a los equipos (euroconectores o conectores RCA). (2) Opción para ver la señal que se está enviando al receptor mediante este lazo.

(1)

Loop through

(2)

Señal A/V

Señal IR

Salón Habitación

6 75

Page 8

Manual de instrucciones Transmisor/Receptor A/V

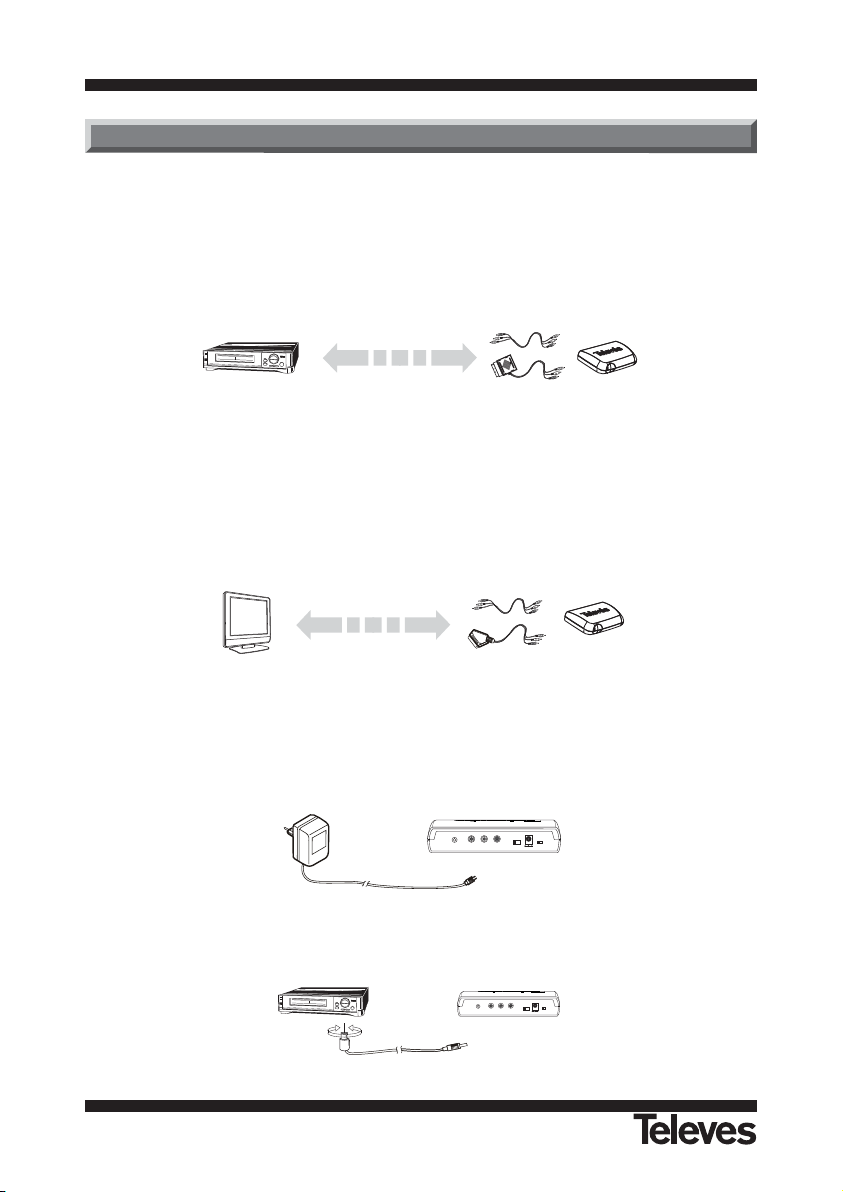

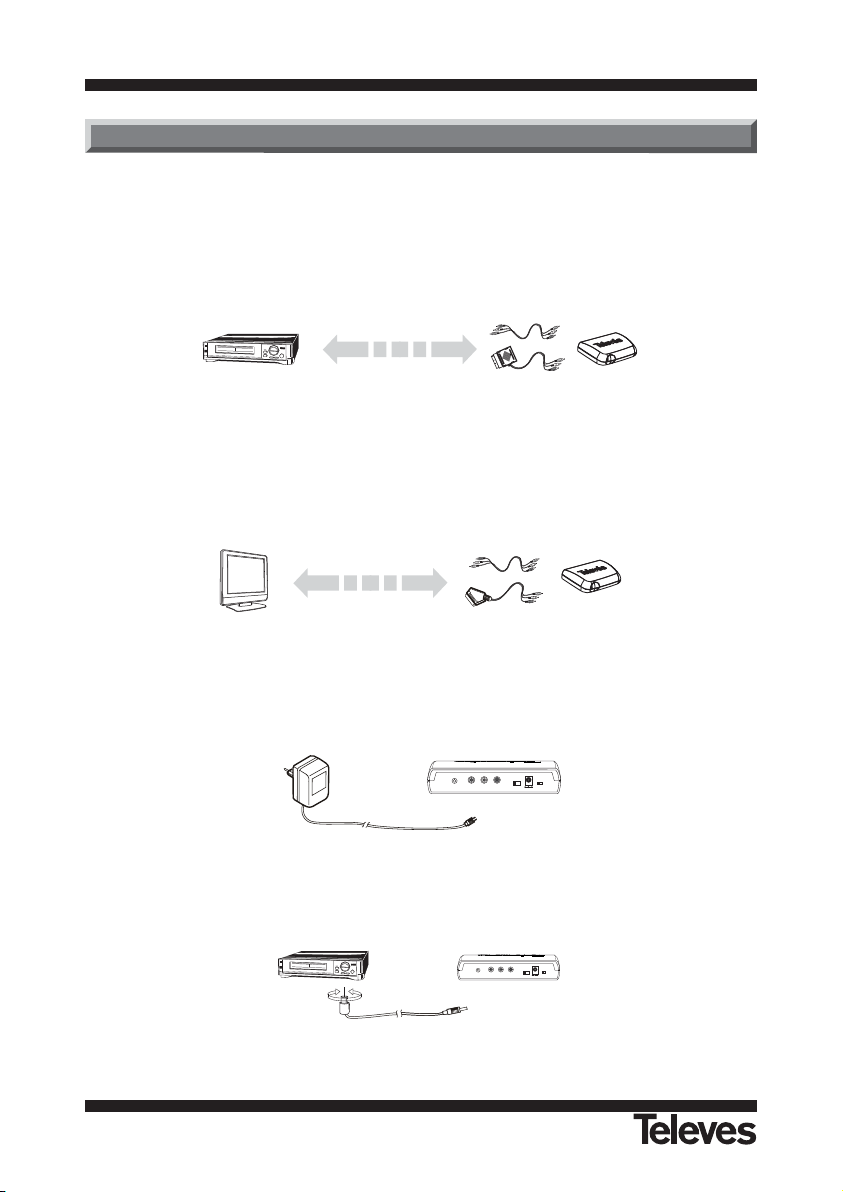

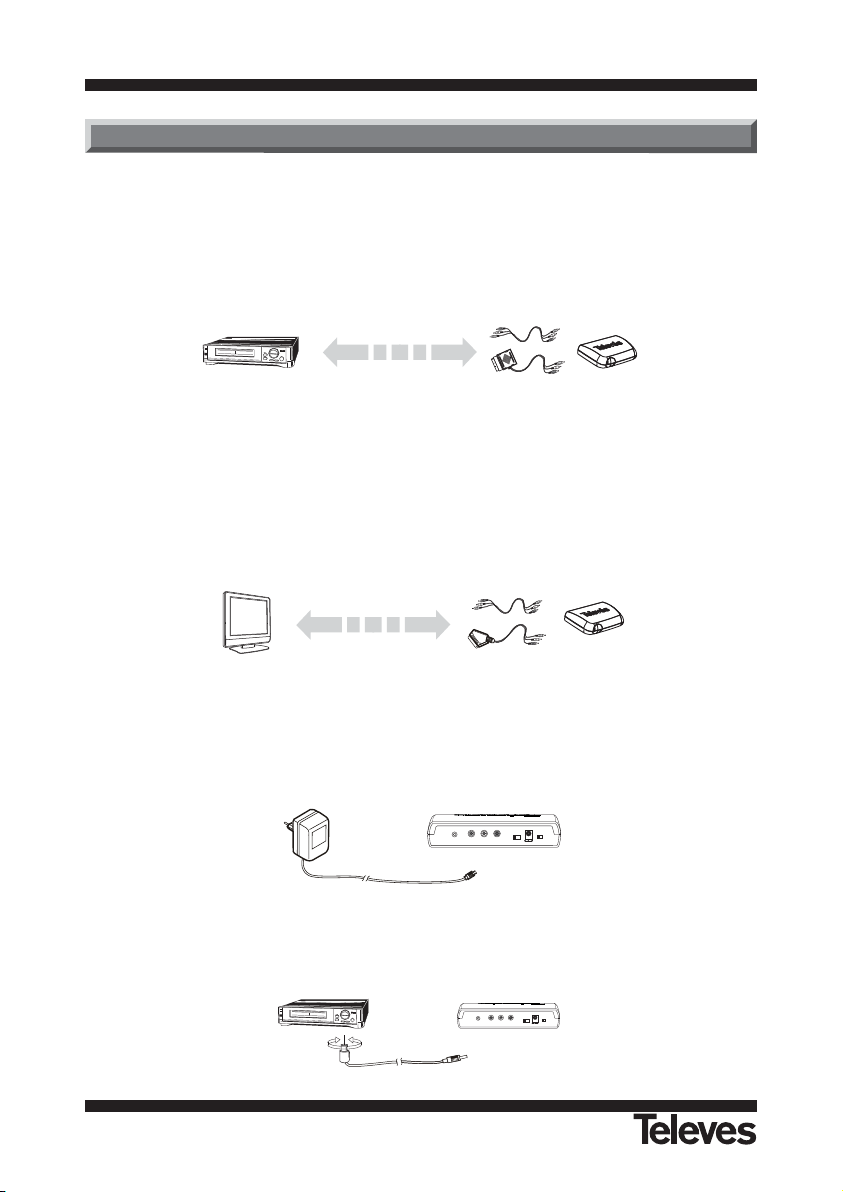

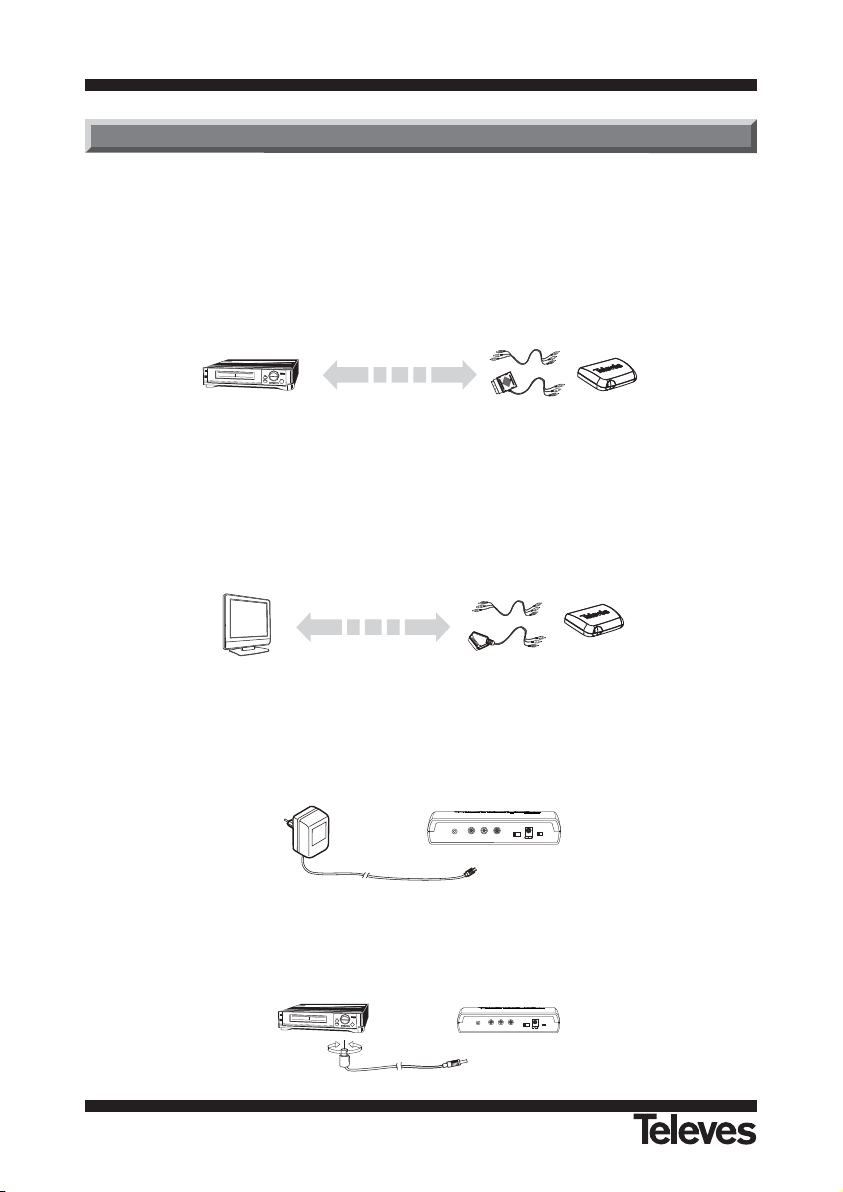

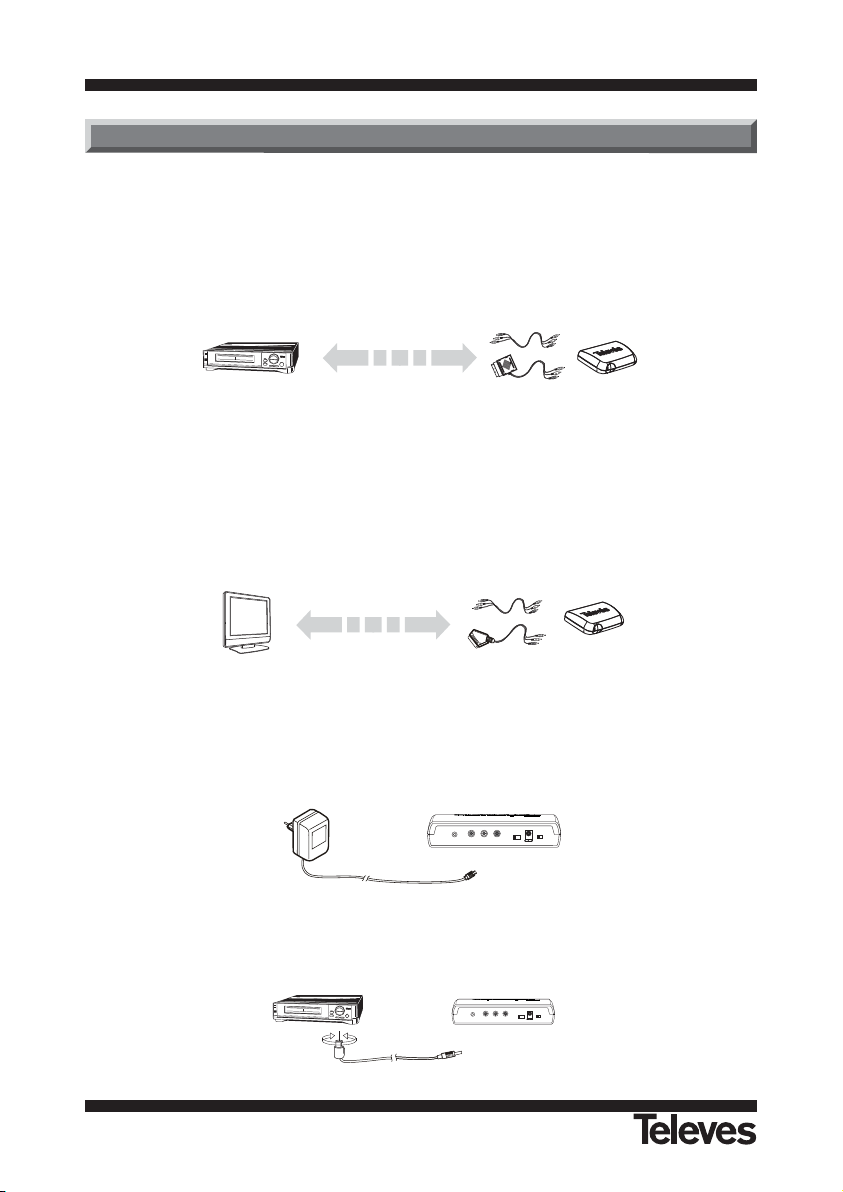

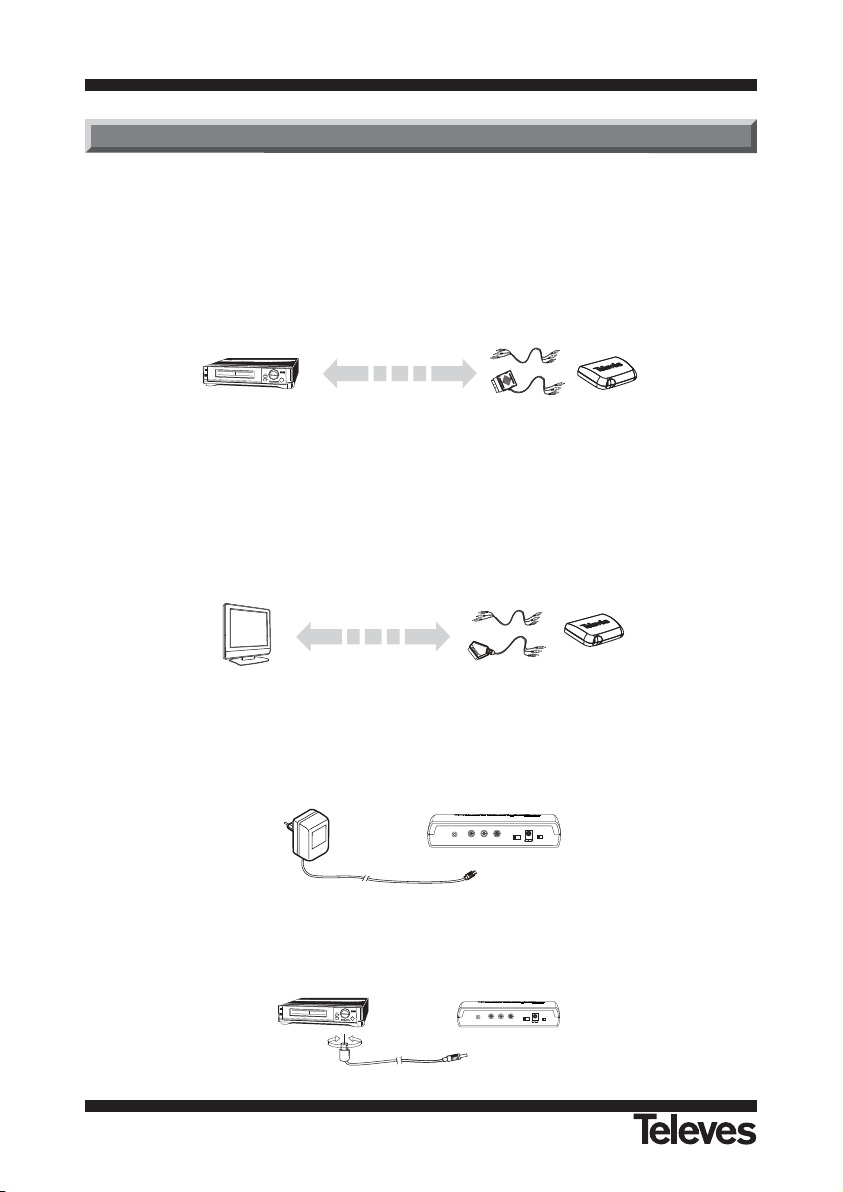

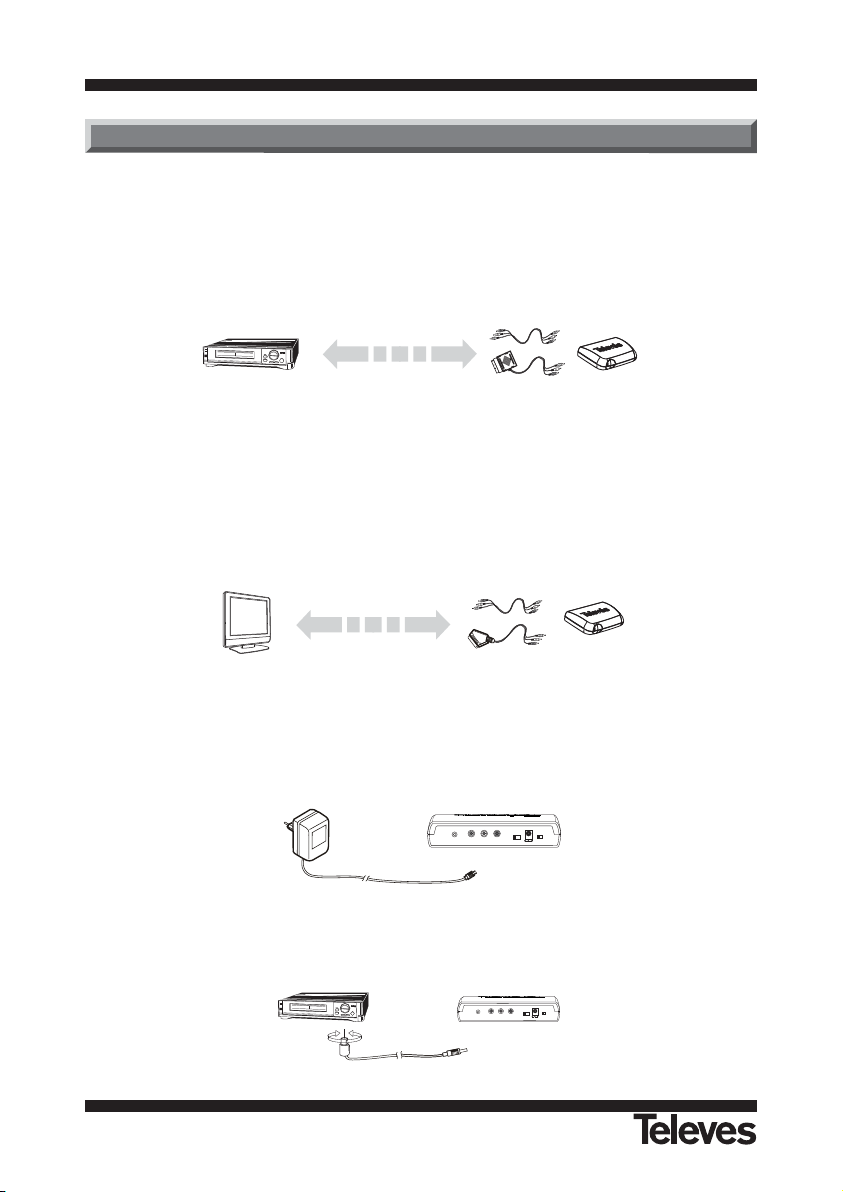

Instalación del Sistema

1.- Conecte el cable A/V (lado conectores RCA) al Transmisor (TX). Tenga en cuenta el color de

las conexiones. Conecte el Transmisor (TX) a la fuente de señal A/V. Fuentes A/V: video, DVD, Lector de CD, Receptor de Satélite, Cámara de video, Receptor

Estéreo, Cámara de Seguridad, Sistema HiFi, Ordenador, etc.

2.- Conecte el cable A/V (lado conectores RCA) al Receptor (RX). Tenga en cuenta el color de

las conexiones. Conecte el Receptor (RX) a los equipos de señal A/V. Equipos A/V: Monitor ordenador (necesita tarjeta adaptadora), Altavoces amplificados,

Monitores TV, etc.

3.- Conecte el Transmisor (TX) y el Receptor (RX) a la corriente usando los adaptadores de red

suministrados. (Adaptadores con clavija especial para el mercado UK en función de la referencia).

4.- Conecte la Extensión para IR al Transmisor (TX). La parte superior de la extensión es

rotativa, facilitando asi el posicionamiento del LED en frente del sensor IR del equipo fuente de señal A/V.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Transmisor

Monitor A/V

Receptor

Fuente de señal A/V

Page 9

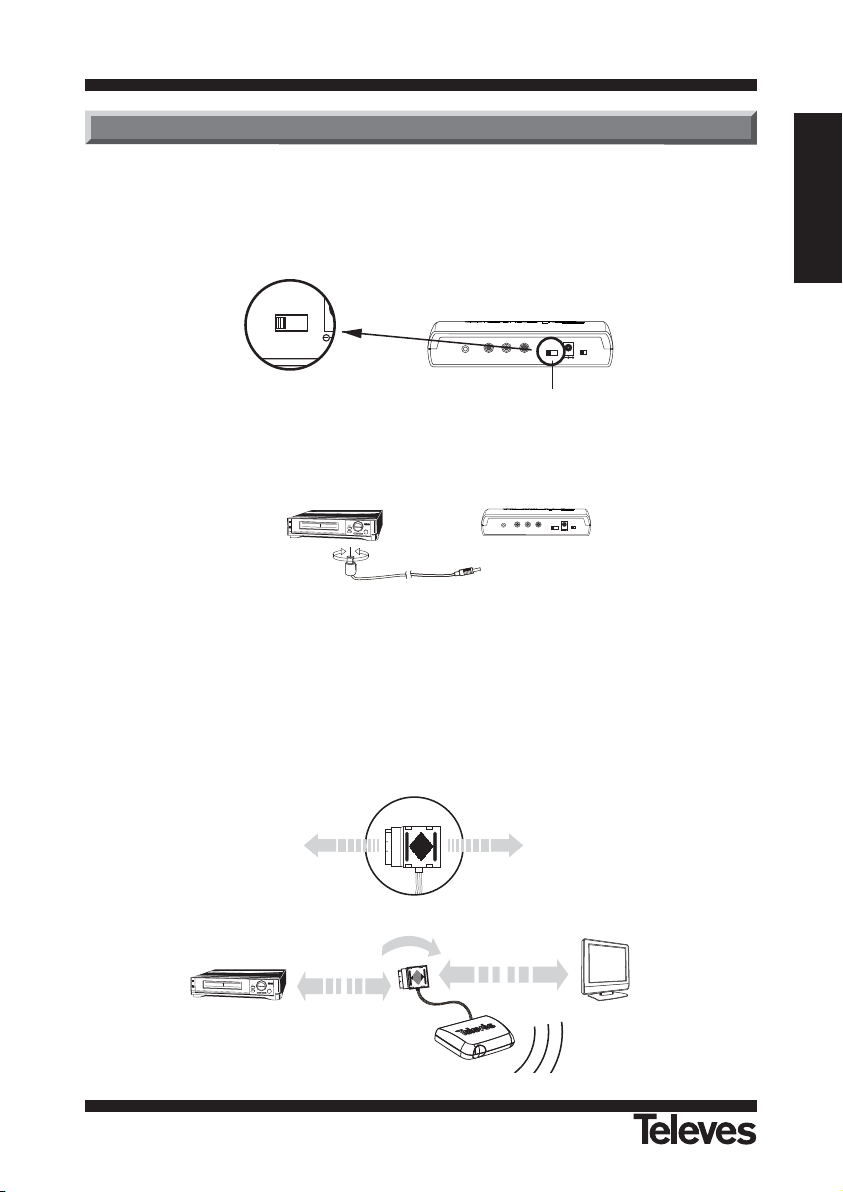

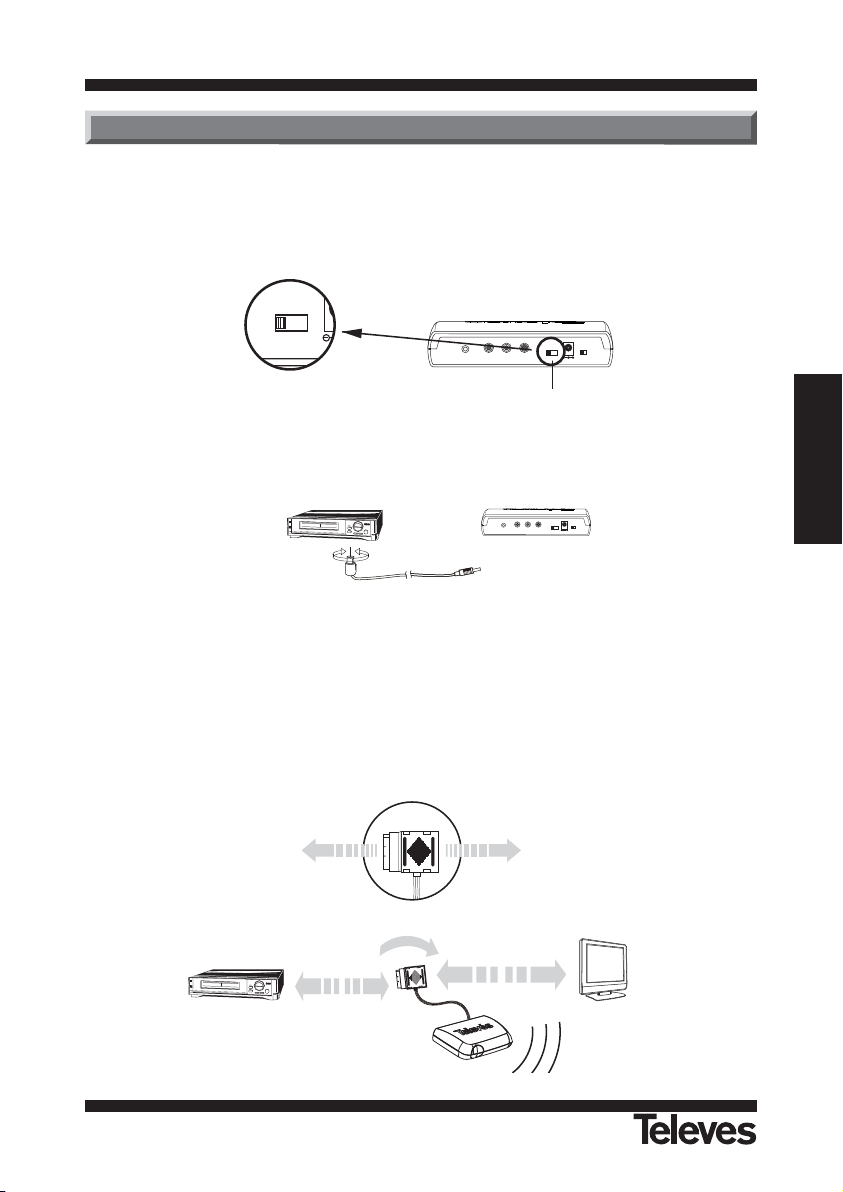

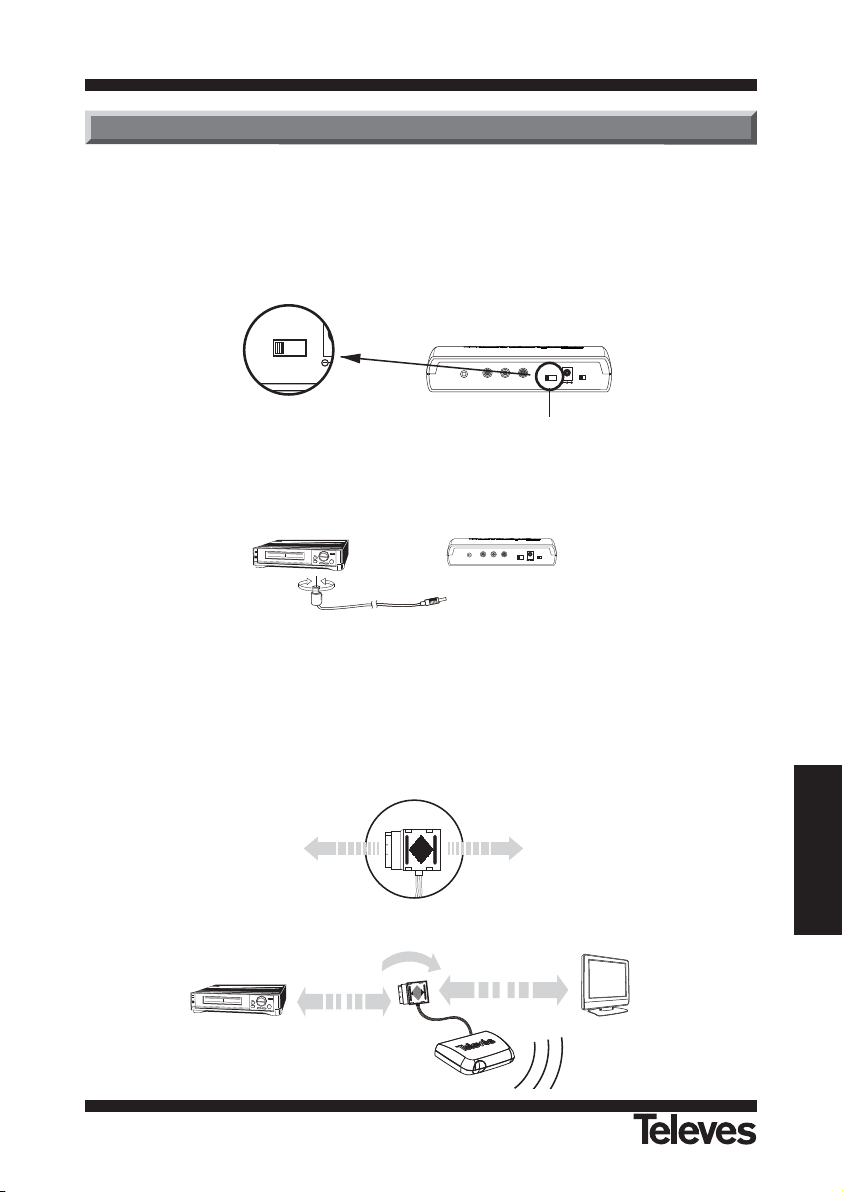

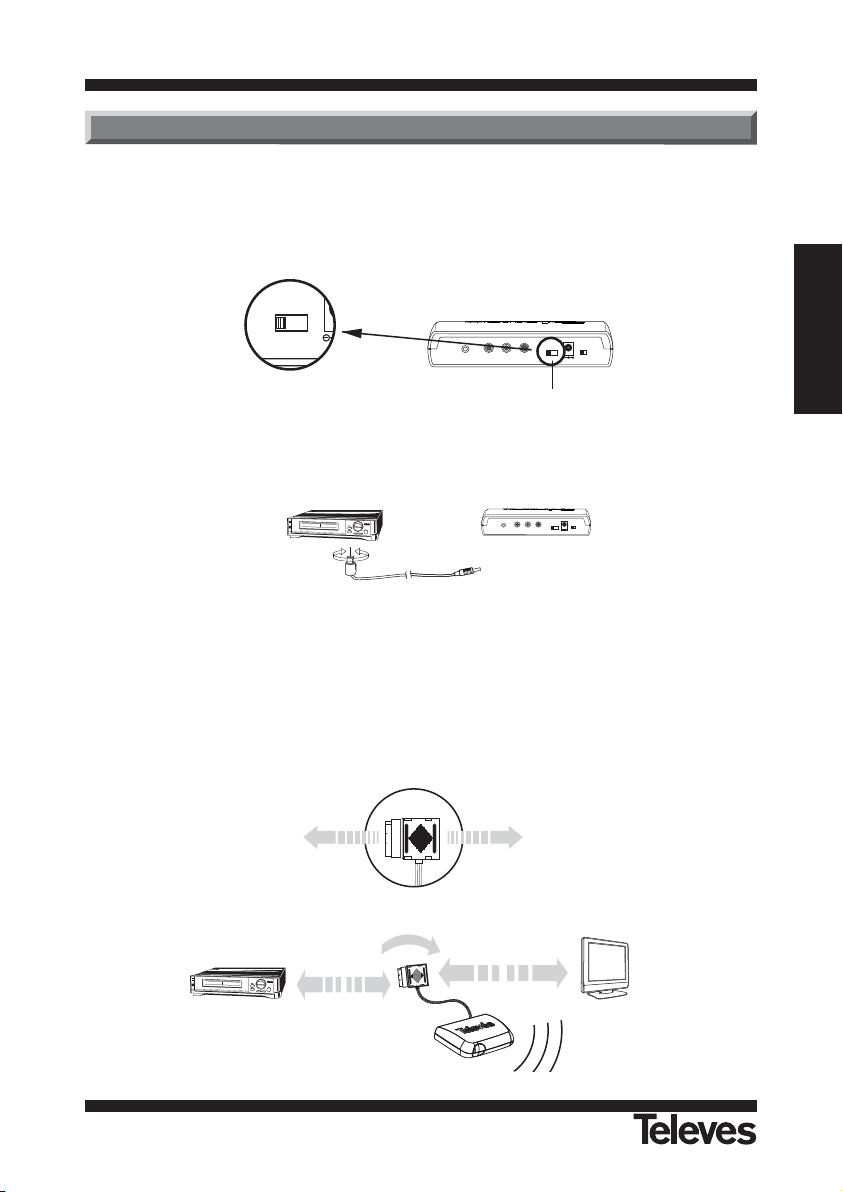

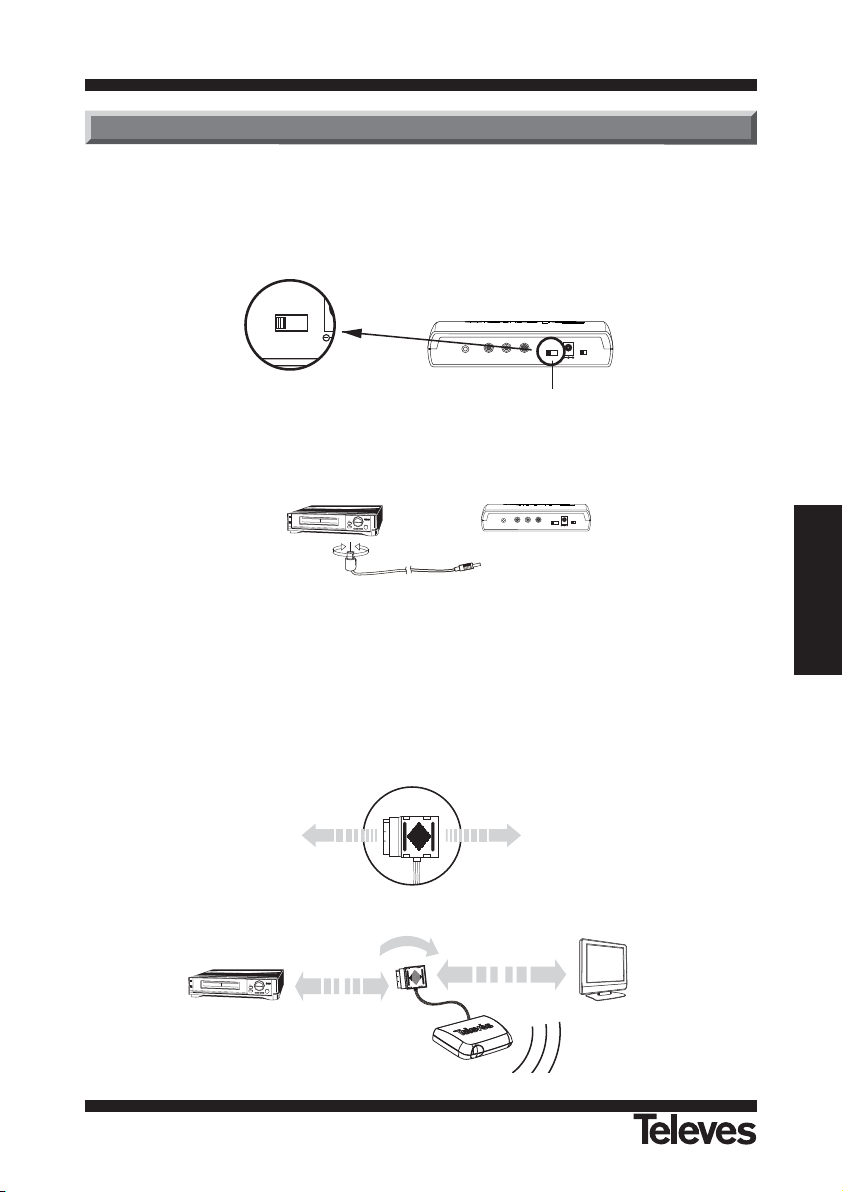

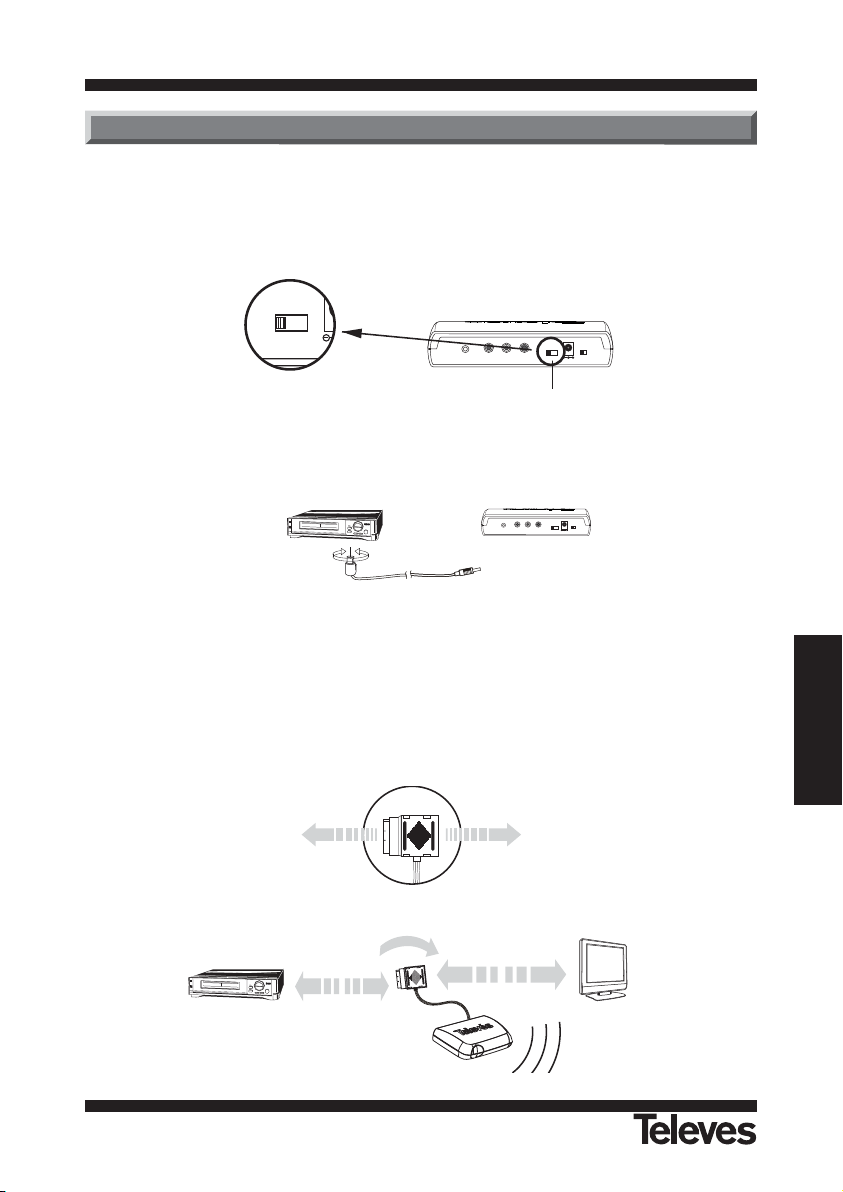

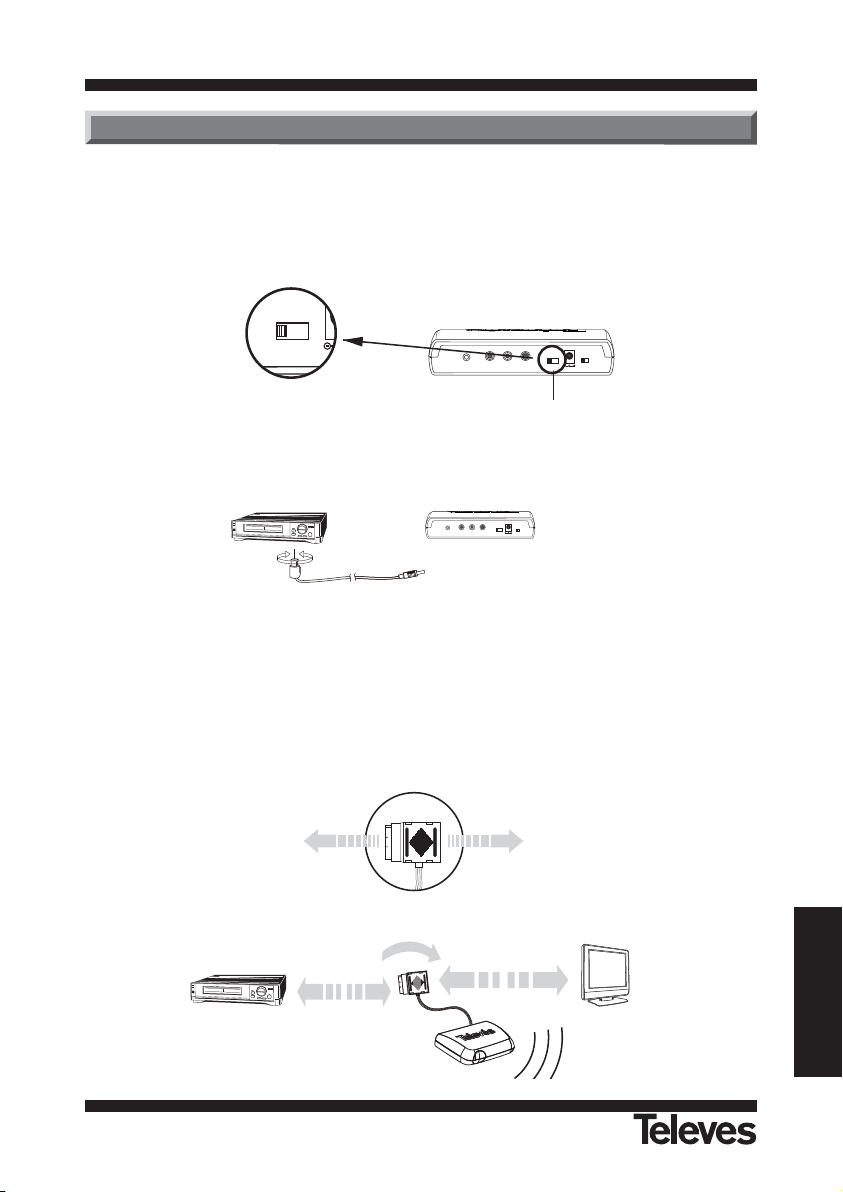

1.- Encienda el Transmisor (TX) y el Receptor (RX)

2.- Encienda las fuentes de señal A/V y el TV

3.- Seleccione el canal de A/V.

El Transmisor (TX) y el Receptor (RX) deben tener el mismo canal.

4.- Extensión de infrarrojos.

Asegúrese que el transmisor de infrarrojos esté colocado directamente frente al aparato receptor.

5.- Conexión del lazo de paso de A/V (Loop Through).

Si desea ver el programa de la fuente de señal A/V en la sala donde está situado el Transmisor (TX), sólo necesita conectar el Transmisor (TX) al TV con un cable SCART (lado HEMBRA).

La conexión del lazo de paso permite la conexión de varios dispositivos sin necesidad de repartidores externos. Como se puede ver en la figura, la fuente de señal A/V puede enviar señales tanto al Transmisor como a un televisor simultáneamente. Esta funcionalidad permite, de una forma simple y rápida, ver el mismo programa en varios puntos de una vivienda.

Manual de instrucciones Transmisor/Receptor A/V

ESPAÑOL

Funcionamiento del Equipo

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

1 2 3

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Selección canal A/V

Transmisor

Monitor A/V

Fuente señal A/V

Loop through

Lado hembra

para equipo

A/V

Lado macho

para fuente

señal A/V

Page 10

Manual de instrucciones Transmisor/Receptor A/V

Resolución de Problemas

Características

-No hay imagen o sonido

- Verifique si los enchufes de alimentación están correctamente conectados.

- Verifique si los interruptores de los aparatos están en la posición ON.

- Verifique los cables y las conexiones de A/V.

- Verifique si el Transmisor (TX) y el Receptor (RX) están configurados en el mismo canal.

- Interferencias en la imagen o sonido

- Desplace el Transmisor (TX) o Receptor (RX) lentamente hasta descubrir el punto de mejor recepción.

- Reduzca la distancia entre el Transmisor (TX) y el Receptor (RX).

- Verifique se existe alguna fuente de interferencia cerca del Receptor (RX), como, por ejemplo, un horno microondas.

- Si existe alguna fuente de interferencia cerca del Receptor (RX), intente cambiar el canal de transmisión para mejorar la calidad.

- El mando a distancia no funciona

- Compruebe si el mando tiene pilas.

- Compruebe si el mando está apuntado hacia la ventana de infrarrojos del Receptor (RX).

- Asegúrese de que las distancias entre el mando y el Receptor (RX) y entre el Transmisor (TX) y el dispositivo a controlar están dentro de los límites definidos para este sistema.

Por favor lea atentamente el manual antes de usar el sistema A/V. Si aún encuentra dificultades, consulte esta guía de resolución de pequeños problemas.

Transmisor (TX)

Canal / Frecuencia (Nº / MHz)

1 / 2421 2 / 2449

3 / 2477 Nivel de salida (dBm) 19 Modulación (A/V) ASK Nivel de video de entrada (Vpp) 1 Nivel de audio de entrada (Vpp) 1 Impedancia entrada video (ohm) 75 Impedancia entrada audio (ohm) 600 Alimentación (Vdc, 660 mA) 9 Consumo (mA) 180 Dimensiones (mm) 160 x 109 x 41,3

Receptor (RX)

Nivel de salida A/V (Vpp) 1 Sensibilidad de entrada (dBm) -85 Alimentación (Vdc, 660mA) 9 Consumo (mA) 250 Frecuencia emisión control remoto (MHz) 433,92 Dimensiones (mm) 160 x 109 x 41,3

Page 11

Manual de instruções Transmissor/Receptor A/V

PORTUGUÊS

INDICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag.

Sumário de Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

A os usuarios do Transmissor/Receptor A/V . . . . . . . . . . . . . . . . . . . . 13

Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Conteúdo da Embalagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Controlos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Estrutura do Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Instalação do Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Operação do Equipamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Resolução de Problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Page 12

Manual de instruções Transmissor/Receptor A/V

Sumário de Segurança

1.- Antes de operar este equipamento leia todas as instruções de operação e segurança.

2.- Guarde as instruções de operação e segurança para referência futura.

3.- Siga sempre as instruções de operação e segurança, bem como os avisos no produto.

4.- Desligue o aparelho da corrente antes de proceder à sua limpeza. Não use detergentes líquidos nem em aerossol. Limpe o equipamento apenas com um pano húmido.

5.- O adaptador de alimentação é um dispositivo para desligar o equipamento. A tomada de corrente deve estar próxima do equipamento e ser de acesso fácil.

6.- Não use ligações que não as recomendadas pelo fabricante, uma vez que podem causar avarias.

7.- Para evitar o risco de choque eléctrico ou de incêndio, não exponha a unidade à chuva ou à humidade.

8.- Não use o equipamento perto de água, como por exemplo, perto de banheiras, lavatórios, bancas de cozinha, lavandarias, caves húmidas ou piscinas.

9.- A montagem do produto deve seguir as indicações do fabricante e apenas com acessórios recomendados pelo fabricante

10.- Este equipamento deve ser usado apenas com o tipo de alimentação indicado na etiqueta. Se tiver dúvidas quanto à alimentação de que dispõe, consulte a companhia de electricidade. Para produtos que funcionem com baterias ou outras fontes, consulte o manual.

11.- O cabo de alimentação deve ser colocado de tal forma que não seja sujeito a ser pisado ou trilhado.

12.-Para protecção adicional durante trovoadas ou no caso de o equipamento

não ser utilizado durante um longo período de tempo, deve desligá-lo da alimentação e dos cabos de sinal.

13.- Não introduza objectos pelas ranhuras de ventilação ou derrame líquidos sobre o equipamento, pois pode causar danos que resultem em choques eléctricos ou incêndios.

14.- Não sobrecarregue as tomadas ou triplas, pois tal pode causar incêndios ou choques eléctricos.

15.- Desligue o equipamento da alimentação e dirija-se à assistência técnica qualificada quando:

- O cabo de alimentação ou ficha ficarem

danificados;

- Derramar líquidos ou caírem objectos no

interior do equipamento;

- O produto não está a funcionar

correctamente e os ajustes dos controlos exteriores do equipamento não resolvem o problema

- O produto apresenta uma degradação da

qualidade de funcionamento.

- O produto tenha caído ou danificado de

outro modo.

16.-Quando for necessária uma reparação, certifique-se que o reparador utilizou apenas peças originais ou recomendadas pelo fabricante.

17.- Após qualquer intervenção no equipamento, peça ao técnico que realize os testes de segurança necessários para garantir o funcionamento correcto do aparelho.

18.- O equipamento deve ser colocado longe de fontes de calor, como radiadores, aquecedores, fornos, lareiras ou outros produtos, incluindo amplificadores, que produzam calor.

Instruções Importantes de Segurança

ATENÇÃO

RISCO DE CHOQUE ELECTRICO. NÃO ABRIR

ATENÇÃO:

PARA REDUZIR O RISCO DE CHOQUE ELECTRICO NÃO REMOVER A COBERTURA.

NÃO NECESSITA MANUTENÇÃO PELO UTILIZADOR. INTERVENÇÕES POR TECNICOS QUALIFICADOS

Page 13

Manual de instruções Transmissor/Receptor A/V

PORTUGUÊS

Este produto foi desenhado para utilização como Transmissor (TX) / Receptor

(RX) de audio e video desde uma posição da casa para outra totalmente distinta.

Serve a presente para, a Televés S.A., advertir o utilizador a consultar as

autoridades locais ou outras devidamente legalizadas quanto ao uso e aplicação adequados para o produto conforme as leis vigentes.

Televés S.A. não se responsabiliza pela má utilização ou aplicação ilegal, por

parte de qualquer indivíduo ou entidade, deste produto, em nenhuma circunstância.

As alterações ou modificações não autorizadas, podem invalidar o

funcionamento do equipamento.

"Televés, S.A. declara, sob sua responsabilidade, que este aparelho cumpre com o disposto na Directiva 99/05/CE do Parlamento Europeu e do Conselho de 9 de Março de 1999, transposta para a legislação espanhola através do Real Decreto 1890/2000, de 20 de Novembro”.

A validade da conformidade deste aparelho é garantida pela "certeza da qualidade total (ISO 9001)".

Aos utilizadores do Transmissor / Receptor A/V

Advertência

Precaução

Page 14

Introdução

Conteúdo da Embalagem

O sistema de transmissão sem fios de áudio e vídeo e de reflexão de infravermelhos (IR) usa tecnologia de ponta para enviar vídeo e áudio stereo para qualquer ponto da sua casa. Veja o seu programa de TV preferido ou ouça som com qualidade de alta fidelidade em qualquer ponto da sua casa sem necessitar de longas extensões e sem interferências dos seus vizinhos.

Confirme que a embalagem contém os seguintes equipamentos antes de continuar:

1.- Transmissor (TX) x 1 4.- Extensão para IR x 1

2.- Receptor (RX) x 1 5.- Cabos de conexão A/V x 4

3.- Transformador para 9V x 2 6.- Manual do Utilizador x 1.

Nota: Se faltar qualquer dos acessórios acima listados por favor contacte o representante

onde adquiriu o seu sistema de transmissão A/V.

Vista Geral

- Transmissor e Receptor na banda dos

2.4GHz, com tres canais seleccionáveis por un interruptor.

- Entrada para fonte A/V (Satélite, set-top box, leitor de dvd, etc.)

- Vários tipos de cabos para conexão A/V

- Função de loop-through

- Todas as antenas (2,4GHz e 433MHz) estão embutidas na caixa.

- Baixo consumo

- Formatos PAL e NTSC disponíveis

- 38K de taxa de transmissão de dados por IR

Características Principais

Manual de instruções Transmissor/Receptor A/V

* Ficha de alimentação especial para o mercado do Reino Unido (depende da referência).

Page 15

Manual de instruções Transmissor/Receptor A/V

PORTUGUÊS

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

6 75

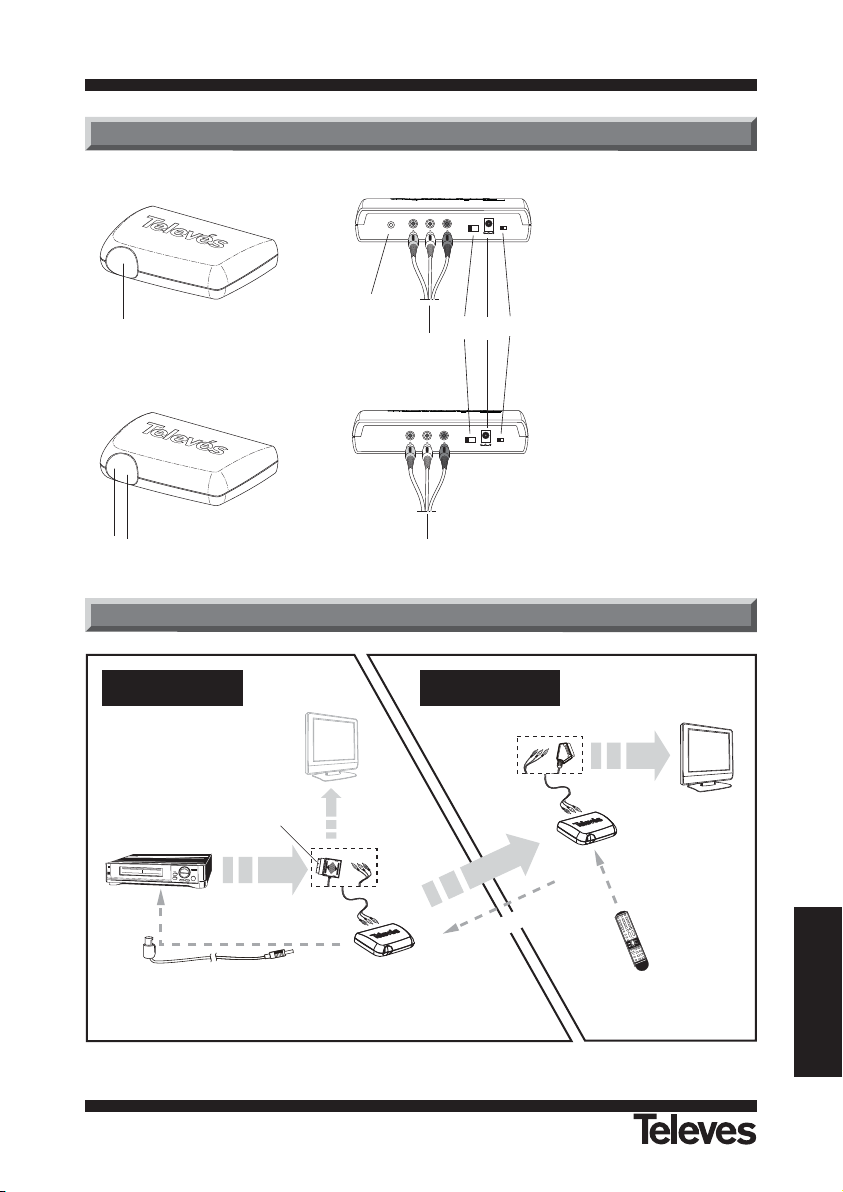

Controlos

Estrutura do Sistema

Fonte A/V

1.- Led Indicador

2.- Sensor de

Infravermelhos

3.- Conector da

Extensão para IR

4.- Conectores de

entrada de sinal A/V

5.- Selector de Canal

6.- Conector do

transformador.

7.- Ligar/Desligar

8.- Conectores de

saída de sinal A/V

Transmissor (TX)

Receptor (RX)

Extensão IR

Transmissor

433 MHz IR

2,4 GHz A/V

Receptor

Comando

distância

Monitor TV

Loop through

(2)

Sinal A/V

Sinal IR

Salão Habitação

(1) Existem duas opções de conexão aos equipamentos (conectores SCART ou conectores RCA). (2) Opção de visualização do sinal que está a ser enviando ao receptor através desta ligação.

(1)

Page 16

Manual de instruções Transmissor/Receptor A/V

Instalação do Sistema

1.- Conectar o cabo A/V (lado conectores RCA) ao Transmissor (TX). Ter em conta a cor das

ligações. Ligue o Transmissor (TX) à fonte de sinal A/V. Fontes A/V: Vídeo, DVD, Leitor de CD, Receptor de Satélite, Câmara de Filmar, Receptor

Stereo, Câmara de Segurança, Sistema HiFi, Computador, etc.

2.- Conectar o cabo A/V (lado conectores RCA) ao Receptor (RX). Ter em conta a cor das

conexões. Ligue o Receptor (RX) aos equipamentos de A/V. Equipamentos A/V: Monitor computador (precisa cartão adaptadora), Alto-falantes

amplificados, Monitores TV, etc.

3.- Ligue o Transmissor (TX) e o Receptor (RX) à corrente usando os transformadores

fornecidos. (Adaptadores com ficha de alimentação especial para o mercado do Reino Unido em

função da referência).

4.- Ligue a extensão IR ao transmissor (TX). A parte superior da extensão IR é rotativa

facilitando o posicionamento do led em frente do sensor IR da fonte de sinal AV.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Monitor A/V

Receptor

Transmissor

Fonte de sinal A/V

Page 17

Manual de instruções Transmissor/Receptor A/V

PORTUGUÊS

Operação do Equipamento

1.- Ligue o Transmissor (TX) e o Receptor (RX)

2.- Ligue as fontes de A/V e o televisor

3.- Escolha o canal de A/V.

O Transmissor (TX) e o Receptor (RX) devem ser colocados no mesmo canal.

4.- Extensão de infravermelhos.

Certifique-se que a emissor de infravermelhos está colocado directamente em frente ao aparelho receptor.

5.- Ligação de Passagem de A/V.

Se desejar ver o programa da fonte A/V na sala onde está situado o Transmissor (TX), necessita apenas de ligar o Transmissor (TX) ao televisor com um cabo SCART (ficha FÊMEA).

A ligação de passagem permite a ligação de vários dispositivos sem necessidade de derivadores/repartidores externos. Como se pode verificar no diagrama abaixo, a fonte de A/V pode enviar sinais tanto para o Transmissor (TX) como para um televisor simultaneamente. Esta funcionalidade permite, de uma forma simples e rápida, ver o mesmo programa em vários pontos de uma moradia.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

1 2 3

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Seleção canal A/V

Transmissor

Monitor A/V

Fonte sinal A/V

Loop through

Lado macho para

fonte sinal A/V

Lado fêmea para equipamento A/V

Page 18

Manual de instruções Transmissor/Receptor A/V

Resolução de Problemas

Características

- Não há imagem ou som

- Verifique se as fichas alimentação estão ligadas correctamente.

- Verifique se os interruptores dos aparelhos estão na posição ON.

- Verifique os cabos e as ligações de A/V.

- Verifique se o Transmissor (TX) e o Receptor (RX) estão configurados para o mesmo canal.

- Interferências na imagem ou som

- Desloque o Transmissor (TX) ou Receptor (RX) lentamente para descobrir o ponto de melhor recepção.

- Reduza a distância entre o Transmissor (TX) e o Receptor (RX).

- Verifique se existe alguma fonte de interferência perto do Receptor (RX), como, por exemplo, um forno microondas.

- Se existir alguma fonte de interferência perto do Receptor (RX), tente alterar o canal de transmissão para melhorar o desempenho.

- A funcionalidade de controlo à distância não funciona

- Verifique se o controlo remoto tem pilhas.

- Verifique se o controlo remoto está apontado para a janela de infravermelhos do Receptor (RX).

- Certifique-se que as distâncias entre o controlo remoto e o Receptor (RX) e entre o Transmissor (TX) e o dispositivo a controlar estão dentro dos limites definidos para este sistema.

Por favor leia atentamente o manual antes de usar o sistema A/V. Se ainda encontrar dificuldades, consulte esta guia de resolução de pequenos problemas.

Transmissor (TX)

Canal / Frequência (Nº / MHz)

1 / 2421 2 / 2449

3 / 2477 Nível de Saída (dBm) 19 Modulação (A/V) ASK Nível de vídeo de entrada (Vpp) 1 Nível de áudio de entrada (Vpp) 1 Impedância entrada vídeo (ohm) 75 Impedância entrada audio (ohm) 600 Alimentação (Vdc, 660 mA) 9 Consumo (mA) 180 Dimenções (mm) 160 x 109 x 41,3

Receptor (RX)

Nível saída A/V (Vpp) 1 Sensibilidade de entrada (dBm) -85 Alimentação (Vdc, 660mA) 9 Consumo (mA) 250 Freq. Emissão controlo remoto (MHz) 433,92 Dimenções (mm) 160 x 109 x 41,3

Page 19

Manuel d’instructions Transmetteur/Récepteur A/V

FRANÇAIS

SOMMAIRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag.

Sécurité générale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Aux utilisateurs du transmetteur/récepteur A/V . . . . . . . . . . . . . . . . . . 21

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Contenu de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Contrôles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Structure du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Installation du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Fonctionnement de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Résolution de problèmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Page 20

Manuel d’instructions Transmetteur/Récepteur A/V

Sécurité générale

1.- Avant de manipuler cet appareil, merci de lire toutes les instructions de fonctionnement et de sécurité.

2.- Merci de garder les instructions de fonctionnement et de sécurité pour de futures références.

3.- Suivez toujours les instructions de fonctionnement et de sécurité, ainsi que les avertissements sur le produit.

4.- Déconnectez l'appareil du courant avant de procéder à son nettoyage. N'utilisez pas de détergents liquides ni d'aérosols. Nettoyez le produit uniquement avec un chiffon humide.

5.- Le module d’alimentation est l’élément qui permet de déconnecter le produit. La prise d’alimentation doit être proche du produit et facilement accessible.

6.- N'utilisez pas de connexions qui ne sont pas celles recommandées par le fabricant, elles peuvent être cause d'avaries.

7.- Pour éviter le risque de décharges électriques ou d'incendies, n'exposez pas l'appareil à la pluie ou à l'humidité.

8.- N'utilisez pas l'appareil près de l'eau, comme par ex., près de baignoires, lavabos, éviers, blanchisseries, caves humides ou piscines.

9.- Pour l'installation du produit, vous devez suivre les indications du fabricant et uniquement avec des accessoires recommandés par ce dernier.

10.- Cet appareil doit uniquement être utilisé avec le type d'alimentation indiqué sur l'étiquette. Si vous avez des doutes quant à l'alimentation disponible, consultez la compagnie d'électricité locale. Pour des produits fonctionnant avec des batteries ou d'autres sources, merci de consulter le manuel.

11.- Le câble d'alimentation doit être placé de telle sorte qu'il ne puisse pas être foulé ou écrasé.

12.- Pour une meilleur protection les orages ou au cas où l'appareil ne va pas être utilisé pendant une longue période, celui-ci doit être déconnecter de l'alimentation et du signal.

13.- N'introduisez pas d'objets ou de liquide par les cannelures de ventilation de l'appareil, cela pourrait causer des dommages ainsi que des chocs électriques ou des risques d'incendies.

14.- Ne surchargez pas les prises ou les câbles, cela pourrait causer des risques d'incendies ou de décharges électriques.

15.- Déconnectez l'appareil de l'alimentation et dirigez vous vers l'assistance technique qualifiée lorsque :

- Le câble d'alimentation ou les connecteurs

sont endommagés ;

- Du liquide ou des objets ont été introduits

dans l'appareil ;

- Le produit ne fonctionne pas correctement

et les ajustements des contrôles externes de l'appareil ne résolvent pas le problème ;

- Le produit présente une dégradation de la

qualité de fonctionnement.

- Le produit est soit tombé ou a été

endommagé d'une autre manière.

16.- Lorsqu'une réparation est nécessaire, assurez vous que le technicien utilise uniquement des pièces originales ou recommandées par le fabricant.

17.- Après toute intervention sur l'appareil, demandez au technicien d'effectuer les essais nécessaires pour garantir le fonctionnement correct de celui-ci.

18.- L'appareil doit être placé loin de sources de chaleur, telles que radiateurs, chauffages, fours, fourneaux ou autres produits y compris des amplificateurs, qui produisent de la chaleur.

Instructions importantes de sécurité

ATTENTION

RISQUE DE CHOCS

ELECTRIQ. NE PAS OUVRIR

ATTENTION:

POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE PAS ENLEVER LE CAPOT.

NE NECESSITE PAS DE MAINTENANCE DE L'UTILISATEUR.

INTERVENTIONS EFFECTUEES PAR DES

TECHNICIENS AGREES

Page 21

Manuel d’instructions Transmetteur/Récepteur A/V

FRANÇAIS

Ce produit a été conçu comme émetteur et récepteur de audio et vidéo d'un lieu

quelconque d'une maison, un bureau, etc... jusqu'à un autre.

Televés S.A. aconseille à l'utilisateur à consulter avec les autorités locales ou

légales sur la bonne utilisation et application du produit en relation aux lois en vigueur.

Televés S.A. ne sera pas responsable d'une mauvaise utilisation ou d'une

application ilégale, par n'importe quelle personne ou organisme, de ce produit, en aucun cas.

Nous rejetons toute responsabilité vis-à-vis de l'acheteur concernant les dégâts

survenus à la suite de changements ou modifications non opérées par nos soins.

"Televés, S.A. déclare sous sa responsabilité que ce produit est conforme à la

Directive 99/05/CE du Parlement Européen et du Conseil du 9 Mars 1999, adapté a la legislation espagnole par le Royal Décret 1890/2000, du 20 Novembre 2000”.

L'évaluation de la conformité de ce dispositif est garantie par “l’assurance de la

qualité totale (ISO 9001)”.

Aux utilisateurs du transmetteur/récepteur A/V

Avertissements

Note

Page 22

Manuel d’instructions Transmetteur/Récepteur A/V

Introduction

Contenu de l'emballage

Le système de transmission audio/vidéo (A/V) sans fil et de renvoi infrarouge (IR) utilise une technologie de pointe pour envoyer la vidéo l'audio stéréo dans tout point de votre maison. Visionner votre programme TV préféré en profitant également d'un son avec qualité haute fidélité (Hi-Fi) sans avoir besoin de longues extensions et sans interférence avec vos voisins.

Assurez vous que l'emballage contient les éléments suivants avant de continuer:

1.- Transmetteur (TX) x 1 4.- Extension pour IR x 1

2.- Récepteur (RX) x 1 5.- Câbles A/V x 4

3.- Adaptateur alimentation 9V x 2 6.- Manuel d'utilisation x 1

Note: Si un des accessoires énumérés ci-dessus est manquant, merci de prendre contact avec

le distributeur où vous avez acheté votre appareil.

Vue Générale

- Transmetteur et récepteur dans la bande

2.4GHz, avec tres canaux sélectionnables au moyen d'un interrupteur.

- Entrée A/V (Satellite, set-top box, lecteur dvd, etc..)

- Différents types de cables A/V

- Fonction passage (loop-through)

- Toutes les antennes (2,4GHz et 433MHz) sont encastrées dans le moule.

- Basse consommation

- Formats PAL et NTSC disponibles

- 38K de taux de transmission de données par IR

Caractéristiques principales

* Fiche spécial UK (en fonction de la référence)

Page 23

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

6 75

Manuel d’instructions Transmetteur/Récepteur A/V

FRANÇAIS

Contrôles

Structure du système

Source A/V

1.- Led Indicatrice

2.- Diode Infrarouge

3.- Connecteur pour

extension IR

4.- Connecteurs

d'entrée A/V

5.- Sélecteur de canal

6.- Connecteur

d'alimentation

7.- Interrupteur

ON/OFF

8.- Connecteurs de

sortie A/V

Transmetteur (TX)

Récepteur (RX)

Extension IR

Transmetteur

433 MHz IR

2,4 GHz A/V

Récepteur

Télécommande

Moniteur TV

Loop through

(2)

Signal A/V

Signal IR

Salon Chambre

(1) Ils existent deux types de raccordement aux produits (Péritel ou RCA). (2) Option pour voir le signal envoyé au récepteur par cette boucle.

(1)

Page 24

Manuel d’instructions Transmetteur/Récepteur A/V

Installation du système

1.- Raccorder le câble A/V (connecteurs RCA) à l'Emetteur (TX). Respecter les couleurs des

raccordements.. Connecter le Transmetteur (TX) à la source A/V. Sources A/V: Vidéo, DVD, Lecteur CD, Récepteur satellite, Caméra vidéo, Récepteur

stéréo, Caméra de sécurité, Système Hi-Fi, Ordinateur, etc.

2.- Raccorder le câble A/V (connecteurs RCA) au Récepteur (RX). Respecter les couleurs des

raccordements Connectez le récepteur (RX) à votre appareil A/V. Appareil A/V: Moniteur ordinateur (nécessite un adaptateur), Enceintes amplifiées,

Moniteurs TV, etc.

3.- Connecter le Transmetteur (TX) et le Récepteur (RX) au réseau électrique en utilisant les

adaptateurs fournis. (Adaptateurs avec fiche spécial UK en fonction de la Référence).

4.- Connecter l'extension IR au Transmetteur (TX). La partie supérieure de l'extention est

rotative, afin d'optimiser le positionnement de la LED face au capteur IR du produit générant le signal A/V.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Transmetteur

Sources A/V

Moniteur A/V

Récepteur

Transmetteur

Page 25

Manuel d’instructions Transmetteur/Récepteur A/V

FRANÇAIS

Fonctionnement de l'appareil

1.- Connecter le Transmetteur (TX) et le Récepteur (RX)

2.- Connecter les sources A/V et la TV

3.- Sélectionner le canal A/V.

Le Transmetteur (TX) et le Récepteur (RX) devront avoir le même canal.

4.- Extension Infrarouge.

Assurez vous que l'émetteur infrarouges est placé directement en face de l'appareil récepteur.

5.- Connexion du passage A/V.

Si vous souhaitez visionner le programme de la source A/V dans la salle où est situé le Transmetteur (TX), vous avez seulement besoin de relier le Transmetteur (TX) à la TV avec un câble SCART (côté FEMELLE)

La connexion du passage A/V permet la connexion de plusieurs dispositifs sans avoir besoin de répartiteurs externes. Comme vous pouvez le voir sur le schéma ci-dessous, la source de signal A/V peut envoyer des signaux aussi bien à l'émetteur qu' à un téléviseur simultanément. Cette fonctionnalité permet, d'une manière simple et rapide, de voir le même programme dans plusieurs lieus d'un logement.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

1 2 3

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Selection canal A/V

Transmetteur

Moniteur A/V

Source A/V

Loop through

Côté male

pour source

A/V

Côté femelle

pour appareil

A/V

Page 26

Manuel d’instructions Transmetteur/Récepteur A/V

Résolution de problèmes

Spécifications

- Pas d'image ou de son

- Vérifiez que les fiches d'alimentation sont correctement connectées.

- Vérifiez que les interrupteur des appareils sont sur la position ON.

- Vérifiez les câbles et les connexion A/V.

- Vérifiez si le Transmetteur (TX) et le Récepteur (RX) sont configurés sur le même canal.

-Interférences sur l'image ou le son

- Déplacez le Transmetteur (TX) ou le Récepteur (RX) lentement jusqu'à trouver le point idéal de réception.

- Réduisez la distance entre le Transmetteur (TX) et le Récepteur (RX).

- Vérifiez qu'il n'y ait pas de source d'interférences près du Récepteur (RX), comme par exemple, un four micro-ondes.

- S'il n'existe aucune source d'interférences près du Récepteur (RX), essayez de changer le canal de transmission pour une meilleur qualité.

-Le renvoi de télécommande ne fonctionne pas

- Vérifiez que la télécommande soit équipée de piles fonctionnant.

- Vérifiez que la télécommande soit dirigée vers la fenêtre infrarouges du Récepteur (RX).

- Assurez vous que les distances entre la télécommande et le Récepteur (RX) et entre le Transmetteur (TX) et le dispositif à contrôler sont dans les limites définies pour ce système.

Merci de lire attentivement le manuel avant d'utiliser le système A/V. Si vous éprouvez encore des difficultés, vous pouvez consulter ce guide de résolution de petits problèmes.

Transmetteur (TX)

Canal / Fréq. (Nº / MHz)

1 / 2421 2 / 2449

3 / 2477 Niveau de sortie (dBm) 19 Modulation (A/V) ASK Niveau de video d’entrée (Vpp) 1 Niveau de audio d’entrée (Vpp) 1 Impédance entrée video (ohm) 75 Impédance entrée audio (ohm) 600 Alimentation (Vdc, 660 mA) 9 Consonmation (mA) 180 Dimensions (mm) 160 x 109 x 41,3

Récepteur (RX)

Niveau sortie A/V (Vpp) 1 Sensibilité d'entrée (dBm) -85 Alimentation (Vdc, 660mA) 9 Consonmation (mA) 250 Fréq. emission Télécommande (MHz) 433,92 Dimensions (mm) 160 x 109 x 41,3

Page 27

User’s Manual A/V Transmitter & Receiver

ENGLISH

INDEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page

General Safety Summary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

To the user´s of A/V Transmitter & Receiver . . . . . . . . . . . . . . . . . . . . . 29

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Package contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

System structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

System installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Operations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Trouble shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Page 28

User’s Manual A/V Transmitter & Receiver

General Safety Summary

1.- All the safety and operating instructions should be read before the product is operated.

2.- The safety and operating instructions should be retained for future reference.

3.- All operating and use instructions should be followed.

4.- Unplug this products from the wall outlet before cleaning. Do not use liquid cleaners or aerosol cleaners. Use o damp cloth for the cleaning.

5.- The power adaptor is the switch off device of the equipment. The wall power socket should be located near the equipment and easily accessible.

6.- Do not use attachments not recommended by the products manufacturer if they may cause hazards.

7.- To prevent fire or shock hazard, do not expose the unit to rain or moisture.

8.- Do not use this product near water -for example, near a bath tub, wash bowl, kitchen sink, or laundry tub, in a wet basement, or near a swimming pool; and the like.

9.- Any mounting of the product should follow the manufacturer's instructions, and should use a mounting accessory recommended by the manufacturer.

10.- This product should be operated only from the type of power source indicated on the marking label. If you are not sure of the type or power supply to your home, consult your product dealer or local Power Company. For products intended to operate from battery power, or other sources, refer to the operating instruction.

11.- Power supply cord should be routed so that they are not likely to be walked on or pinched.

12.- For added protection for this product during a lightning storm, or it is left unattended and unused for long periods of time, unplug it from the wall outlet and disconnect cable system. This will prevent damage to the product due to

lightning and powerline surges.

13.- Never push objects of any kind into this product through openings as they may touch dangerous voltage points or short-out parts that could result in a fire or electronic shock.

14.- Do not overload wall outlets, extension cords, or integral convenience receptacles as this can result in a risk of fire or electric shock.

15.- Unplug this product from the wall outlet and refer servicing to qualified service personnel under the following conditions.

- When the power- supply cord or plug is damaged.

- If liquid have been spilled, or objects have

fallen into the products.

- If the product does not operate normally by

following the operating instructions, adjust only those controls that are covered by the operating instructions as an improper adjusment of other control may result in damage and will often require extensive work by a qualified technician to restore this product to its normal operation.

- When the product exhibits a distinct change in

performance -this indicates a need for service.

- If the products has been dropped or damaged

in any way.

16.- When replacement parts are required, be sure the service technician has used replacement parts specified by the manufacturer or that have the same characteristics as the original part. Unauthorized substitu tions may result in fire, electric shock, or other hazards.

17.- Upon completion of any service or repair to this product ask the service technician to perform safety checks to determine that the product is in proper operating condition.

18.-The product should be situated away from heat

sources such as radiators, heat registers, stoves, or other products including amplifiers that produce heat.

Important Safety Instructions

CAUTION

RISK OF ELECTRONIC SHOCK DO NOT OPEN

CAUTION:

DO NOT REMOVE THE COVER FOR REDUCING THE RISK OF ELECTRIC SHOCK.

NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Page 29

User’s Manual A/V Transmitter & Receiver

ENGLISH

This product is designed for lawful use as a wireless audio and video sender from

one location in the home or office to another location.

Televés S.A. hereby advises the consumer to consult with local officials and other

legal authorities regarding the proper use and application of this product in compliance with all applicable state and federal laws.

Televés S.A. shall not be responsible for any misure or unlawfull application of

this product by any individual or entity under any circumstances.

Changes or modifications not expressly approved by the party responsible for

compliance could void the user´s authority to operate the equipment.

“Televés, S.A. hereby states, under its own responsibility, that this product is in compliance with the orders of the Directive 99/05/CE of the European Parliament and Council dated 9

March 1999, adopted by Spanish legislation by Royal Decree

1890/2000 of 20

November”.

The assessment of this device's conformity is guaranteed by the "assurance of total quality (ISO 9001)".

To the user´s of A/V Transmitter & Receiver

Disclaimer

Caution

Page 30

User’s Manual A/V Transmitter & Receiver

Introduction

Package contents

Magic Audio/Video System and IR Reflection uses the cutting-edge design in wireless technology to send stereo audio and video around your home. Watch your favorite TV programs or listen to Hi-Fi quality stereo sound in anywhere of your house without the need to run extension cables and no interference from your neighborhood.

Check all of the components shown as below are included in box before using:

1.- Transmitter (TX) x 1 4.- Infrared Extender x 1

2.- Receiver (RX) x 1 5.- Cables of connection A/V x 4

3.- 9V Power Adaptor x 2 6.- Users Manual x 1.

Note: If any accessories listed above are missing, contact the sales representative where you

purchase this A/V System.

Overview

- 2.4GHz wireless transmitter and receiver with three selectable channels.

- A/V source in (Ex. : SAT/STB/DVD)

- Female/male SCART connector

- Several types of cables for connection A/V

- All antennas (2,4 GHz & 433 MHz) are embedded into housing inside.

- Low power consumption

- NTSC/PAL video format available

- IR remote control data rate: 38k acceptable

Main Features

* Especial socket for the UK market (it depends on the reference)

Page 31

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

6 75

User’s Manual A/V Transmitter & Receiver

ENGLISH

Controls

System Structure

A/V Source

1.- Power LED

2.- IR Sensor

3.- IR Extender

Connector

4.- Input connectors

for signal A/V

5.- Channel Selection

6.- Adaptor Connector

7.- Power ON/OFF

8.- Output connectors

for signal A/V

Transmitter (TX)

Receiver (RX)

IR Extender

Transmitter

433 MHz IR

2,4 GHz A/V

Receiver

Remote

controller

A/V Display

Loop through

(2)

A/V signal

IR signal

ROOM 1 ROOM 2

(1) There are two options for the equipment connection (SCART or RCA connector). (2) Option to see the signal which is sent to the receiver throught this loop.

(1)

Page 32

User’s Manual A/V Transmitter & Receiver

System Installation

1.- Connect A/V cable (side RCA connectors) to transmitter (Tx). Have in account the color of

connections. Connect the Transmitter (TX) to the A/V Sources. A/V Sources: Video Recorder, Digital Video Disc., Compact Disc Player, Satellite Receiver,

Camcorder, Stereo Receiver, Security Camera, Hi-Fi System, Laser Disc Player, Computer, Cassette Deck etc.

2.- Connect the A/V cable (side RCA connectors) to receiver (Rx). Have in account the color of

connections. Connect the Receiver (RX) to the A/V Displays. A/V Displays: Computer Monitor (Converted card required), Powered Speaker, TV Monitor

etc.

3.- Plug the Transmitter (TX) and Receiver (RX) into the power outlet using attached Adaptor.

(Adapters with special socket for the UK market depending on the reference).

4.- Plug the IR Extender to the Transmitter IR port. The upper side of the extension is rotative,

so the LED is more easily set in front of the IR sensor of the A/V signal generator equipment

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

A/V Source

Transmitter

Receiver

A/V Display

Transmitter

Page 33

User’s Manual A/V Transmitter & Receiver

ENGLISH

Operations

1.- Turn ON the Transmitter (TX) and Receiver (RX) power

2.- Power ON the A/V sources and A/V display.

3.- Adjust the A/V Channel.

Switch the Channel selector of Transmitter (TX) and Receiver (RX) to the same channel.

4.- IR Extender.

Make sure the IR Extender mouse put in front of the A/V source's IR Sensor.

5.- A/V Loop Through Connection.

If you want to watch the program from the A/V source at the room of Transmitter (TX) located, you just need to connect the Transmitter (TX) to TV display by the SCART cable (FEMALE side)

The product designed in loop through connection enables an audio video to be looped through various devices without using external splitters. As diagram shown below, A/V sources 1 can transmit audio video signals to both Transmitter (TX) and A/V Display at the same time, you and your family will concurrently enjoy the program either in living room or in dining room.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

1 2 3

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

A/V channel

Transmitter

A/V Display

A/V Sources

Loop through

MALE side for

A/V source

FEMALE side

for A/V display

Page 34

User’s Manual A/V Transmitter & Receiver

Trouble shooting

Specifications

- No Picture or Sound

- Check the adaptor rightly connected.

- Power ON/OFF switch is in right position.

- Check all the cables well and rightly connected.

- Check IR code both of Transmitter (TX) and Receiver (RX) at the same one, then press A/V sources button to make sure the Transmitter (TX) and Receiver (RX) at the same source.

- Interference in the Image and Sound

- Move your Transmitter (TX) or Receiver (RX) slowly to find a best reception position for your A/V system.

- Shorten the distance between your Transmitter (TX) and Receiver (RX).

- Check if there is any interference radio frequency source near your Receiver (RX) source such as microwave oven.

- If there is any interference radio frequency source near Receiver (RX), try to switch the channel to get a best performance.

- Remote Control Function does not

Work

- Check if the Remote Control is out of battery.

- Make sure your Remote Control is able to align the Receiver IR window.

- Make sure the distance between your remote control & Receiver window; Receiver & Transmitter are within the valid range.

Please read this user manual carefully before using the A/V system if you still have difficulties to use the A/V system consult the following syndrome, which will guide you to solve most common problems.

Transmitter (TX)

Channel / Frequency (Nº / MHz)

1 / 2421 2 / 2449

3 / 2477 Transmitter Power (dBm) 10 Modulation (A/V) ASK Video Input Level (Vpp) 1 Audio Input Level (Vpp) 1 Video Input Impedance (ohm) 75 Audio Input Impedance (ohm) 600 Supply Voltage (Vdc, 660 mA) 9 Power Consumption (mA) 180 Dimension (mm) 160 x 109 x 41,3

Receiver (RX)

A/V Output level (Vpp) 1 Receiver Sensitivity (dBm) -85 Supply Voltage (Vdc, 660mA) 9 Power Consumption (mA) 250 Single-Channel IR Transmission Frequency (MHz) 433,92 Dimension (mm) 160 x 109 x 41,3

Page 35

Manuale dell'Utente Transmettitore/Ricevitore A/V

ITALIANO

INDICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag.

Sicurezza Generale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Informazioni per gli utenti del Trasmettitore/Ricevitore A/V . . . . . . . . . 37

Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Contenuto della Scatola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Controlli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Struttura del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Installazione del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Funzionamento dell'Apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Risoluzione dei Problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Page 36

Manuale dell'Utente Transmettitore/Ricevitore A/V

Sicurezza Generale

1.- Prima di maneggiare questa apparecchiatura legga tutte le istruzioni di funzionamento e sicurezza.

2.- Conservi le istruzioni di funzionamento e sicurezza per futuri riferimenti.

3.- Segua sempre le istruzioni di funzionamento e sicurezza, così come gli avvisi sul prodotto.

4.- Scolleghi l'apparato dalla corrente prima di procedere alla sua pulizia. Non usi detergenti liquidi ne' aerosol. Pulisca l'apparato solo con un panno umido.

5.- L'adattatore di alimentazione è il dispositivo di scollegamento dell'apparecchiatura. La base della presa di corrente deve stare vicino all'apparecchiatura ed essere facilmente accessibile.

6.- Non faccia collegamenti non raccomandati dal fabbricante e che potrebbero essere causa di avarie.

7.- Per evitare il rischio di scarica elettrica o di incendio, non esponga l'unità alla pioggia o all'umidità.

8.- Non usare l'apparecchiatura vicino all'acqua, come per esempio vicino a vasche, lavabi, lavelli, lavanderie, cantine umide o piscine.

9.- Per il montaggio del prodotto deve seguire le indicazioni del fabbricante e solo con accessori raccomandati dallo stesso.

10.- Questa apparecchiatura deve essere usata solo con il tipo di alimentazione indicata nell'etichetta. Se ha qualche dubbio sulla corrente/alimentazione, consulti la compagnia elettrica locale. Per prodotti che funzionano con batterie o altre fonti, consulti il manuale.

11.- Il cavo di alimentazione deve essere collocato in modo che non possa essere pestato.

12.- Per un'ulteriore protezione durante temporali o nel caso in cui l'apparecchiatura non venga utilizzata per un lungo periodo di tempo, deve scollegarla dall'alimentazione e dai cavi disegnale.

13.-Non introduca oggetti nella griglia di ventilazione o versi liquidi sull'apparecchio, potrebbe causare danni tipo schock elettrici o incendi.

14.- Non sovraccarichi le spine o i cavi, potrebbe causare incendi o scariche elettriche.

15.- Scolleghi l'apparecchiatura dall'alimentazione e si rivolga all'assistenza tecnica qualificata quando:

- Il cavo d'alimentazione o le spine sono

danneggiati;

- Si sono versati liquidi all'interno

dell'apparecchiatura;

- Il prodotto non funziona correttamente e le

regolazioni dei comandi esterni dell'apparecchiatura non risolvono il problema;

- Il prodotto presenta un deterioramento della

qualità del funzionamento;

- Il prodotto è caduto o si è danneggiato in

qualche modo.

16.- Quando è necessaria una riparazione, assicurarsi che il tecnico usi solo pezzi originali o raccomandati dal fabbricante.

17.- Dopo l'intervento sul prodotto, chieda al tecnico di effettuare prove che garantiscano il suo uso corretto

18.- L'apparecchiatura deve essere collocata lontano da fonti di calore, come radiatori, forni, stufe e altri prodotti, inclusi amplificatori, che producono calore.

Importanti istruzioni di sicureza

ATTENZIONE

RISCHIO DI SHOCK ELETTRICO. NON APRIRE

ATTENZIONE:

PER RIDURRE IL RISCHIO DI SHOCK ELETTRICO NON TOGLIERE IL COPERCHIO.

NON NECESSITA MANUTENZIONE DA PARTE DELL'UTENTE.

GLI INTERVENTI ESSERE EFFETTUATI DA TECNICI

QUALIFICATI

Page 37

Manuale dell'Utente Transmettitore/Ricevitore A/V

ITALIANO

Questo prodotto è stato sviluppato come Trasmettitore/Ricevitore di audio e

video da una stanza della casa, ufficio, ecc ad un'altro posto.

Nella presente, Televés S.A. invita l'utente a consultare con le autorità locali o

altre autorità legali l'uso e la corretta applicazione di questo prodotto in conformità alle leggi vigenti.

Televés S.A. non sarà responsabile dell'uso non corretto o per applicazioni illegali

di questo prodotto, da parte di qualunque persona o entità, in nessuna circostanza.

Cambi o modifiche non autorizzate, possono invalidare l'autorità dell'utente a

maneggiare il prodotto.

"Televés, S.A. dichiara, sotto la propria responsabilità, la conformità di questo

prodotto con la Direttiva 99/05/CE, del Parlamento Europeo e del Consiglio del 9 di Marzo del 1999, trasferito alla legislazione spagnola mediante il Real Decreto 1890/2000, del 20 di Novembre.

La valutazione della conformità di questo apparecchio è garantita tramite la

"conformità della qualità totale (ISO9001)".

Informazioni per gli utenti del Trasmettitore/Ricevitore A/V

Avvertenze

Avviso

Page 38

Manuale dell'Utente Transmettitore/Ricevitore A/V

Introduzione

Contenuto della Scatola

Il sistema di trasmissione audio video (A/V) senza fili e di riflessione di infrarossi (IR) usa tecnologia innovativa per inviare video e audio stereo in qualunque punto della sua casa.

Veda il suo programma TV preferito o ascolti il suono con qualità di alta fedeltà (Hi-Fi) in qualunque punto della sua casa senza necessitare di lunghi cavi e senza interferenze dei suoi vicini.

Si assicuri che la scatola contenga i seguenti elementi prima di continuare:

1.- Trasmettitore (TX) x 1 4.- Estensione per IR x 1

2.- Ricevitore (RX) x 1 5.- Cavi di collegamento A/V x 4

3.- Adattatore di rete 9V x 2 6.- Manuale dell'Utente x 1.

Nota: Se manca qualcuno degli accessori sopra elencati, per favore, si metta in contatto con il

negoziante presso il quale ha acquistato la sua apparecchiatura.

Vista Generale

- Trasmettitore e Ricevitore in banda 2.4GHz, con tre canali selezionabili mediante un interruttore.

- Ingresso per A/V (Satellite, set-top box, lettore DVD, ecc.)

- Vari tipi di cavi per collegamento A/V

- Funzione loop-through

- Tutte le antenne (2,4GHz e 433MHz) compressi dentro dil prodotto.

- Basso consumo

- Formati PAL e NTSC disponibili

- 38K di tasso di trasmissione di dati IR

Caratteristiche Principali

* Spina speciale per il mercato UK (dipende dall'articolo)

Page 39

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

6 75

Manuale dell'Utente Transmettitore/Ricevitore A/V

ITALIANO

Controlli

Struttura del sistema

Fonti A/V

1.- Indicatore Led

2.- Sensore di

Infrarossi

3.- Connettore

dell'estensione per IR

4.- Connettori ingresso

segnale A/V

5.- Selettore di Canale

6.- Connettore

dell'adattatore di rete.

7.- Interruttore

acceso/spento

8.- Connettori uscita

segnale A/V

Trasmettitore (TX)

Ricevitore (RX)

Estensione IR

Trasmettitore

433 MHz IR

2,4 GHz A/V

Ricevitore

Telecomando

Monitor TV

Loop through

(2)

Segnale A/V

Segnale IR

Salone Camera

(1) Esistono due opzioni di collegamento ai prodotti (scart o connettori RCA). (2) Opzione per vedere il segnale che si sta inviando al ricevitore tramite questo link.

(1)

Page 40

Manuale dell'Utente Transmettitore/Ricevitore A/V

Installazione del sistema

1.- Colleghi il cavo A/V (dal lato dei connettori RCA) al Trasmettitore (TX). Si ricordi il colore dei

collegamenti. Connettere il Trasmettitore (TX) alla fonte di segnale A/V. Fonti A/V: Video, DVD, Lettore CD, Ricevitore Satellitare, Videocamera, Ricevitore Stereo,

camera di sicurezza (CCTV), Sistema Hi-Fi, Computer, ecc.

2.- Colleghi il cavo A/V (dal lato dei connettori RCA) al Ricevitore (RX). Si ricordi il colore dei

collegamenti. Colleghi il Ricevitore (RX) alle apparecchiature A/V. Apparecchiature A/V: Monitor del computer (necessità di adattatore), Altoparlanti

amplificati, Monitor TV, ecc.

3.- Colleghi il Trasmettitore (TX) e il Ricevitore (RX) alla corrente usando gli adattatori di rete

forniti. (Adattatori con spina speciale per il mercato UK in base all' articolo).

4.- Colleghi l'Estensione per IR al Trasmettitore (TX). La parte superiore della estensione è

rotativa, facilitanto cosi il posizionamento del LED davanti dal sensore IR del equipo

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Trasmettitore

Fonti A/V

Monitor A/V

Ricevitore

Trasmettitore

Page 41

Manuale dell'Utente Transmettitore/Ricevitore A/V

ITALIANO

Funzionamento dell'Apparecchiatura

1.- Colleghi il Trasmettitore (TX) e il Ricevitore (RX)

2.- Colleghi le fonti di segnale A/V e il TV

3.- Selezioni il canale A/V.

Il Trasmettitore (TX) e il Ricevitore (RX) devono avere lo stesso canale.

4.- Estensione di infrarossi.

Assicurarsi che il trasmettitore di infrarossi sia collegato direttamente di fronte all'apparato ricevitore.

5.- Connesione A/V Loop Through.

Se desidera vedere il programma dalla fonte A/V nella stanza dov'è situato il Trasmettitore (TX), deve solo collegare il Trasmettitore (TX) al TV con un cavo SCART (lato FEMMINA).

La connessione Loop Through permette la connessione di vari dispositivi senza necessitare di ripartitori esterni. Come si può verificare nel diagramma sottostante, la fonte di segnale A/V1 può inviare segnali tanto al trasmettitore come ad un televisore contemporaneamente. Questa funzionalità permette, in maniera semplice e veloce, di vedere lo stesso programma in vari punti della casa.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

1 2 3

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Selettore di Canale A/V

Trasmettitore

Lato maschio

per segnale A/V

Lato femmina per

apparecchiature A/V

Trasmettitore

Monitor A/V

Fonti A/V

Loop through

Page 42

Manuale dell'Utente Transmettitore/Ricevitore A/V

Risoluzione dei Problemi

Specifiche

- Assenza di immagini o audio

- Verifichi se le prese di alimentazione sono collegate correttamente.

- Verifichi se gli interruttori degli apparati sono sono sulla posizione ON.

- Verifichi i cavi e le connessioni dell'A/V.

- Verifichi se il Trasmettitore (TX) e il Ricevitore (RX) sono configurati sullo stesso canale.

- Interferenze nelle immagini o nell'audio

- Spostare il Trasmettitore (TX) o il Ricevitore (RX) lentamente fino a trovare il miglior punto di ricezione.

- Riduca la distanza fra il Trasmettitore (TX) e il Ricevitore (RX).

- Verifichi se esiste qualche fonte di interferenza vicino al Ricevitore (RX), come, per esempio, un forno a microonde.

- Se esiste qualche fonte di interferenza vicino al Ricevitore (RX), cerchi di cambiare il canale di trasmissione per migliorare la qualità.

- Il telecomando non funziona

- Controlli se il telecomando ha le pile.

- Controlli se il telecomando punta sulla finestra di infrarossi dil Recevitore (RX).

- Si assicuri che la distanza fra il telecomando e il Ricevitore (RX) e fra il Trasmettitore (TX) e il dispositivo da controllare sia entro i limiti definiti per questo sistema.

Per favore legga attentamente il manuale prima di usare il sistema A/V. Se dovesse incontrare ancora difficoltà, consulti questa guida di risoluzioni ai piccoli problemi.

Trasmettitore (TX)

Canale / Frequenza (Nº / MHz)

1 / 2421 2 / 2449

3 / 2477 Livello di uscita (dBm) 19 Modulazione (A/V) ASK Livello di ingresso video (Vpp) 1 Livello di ingresso audio (Vpp) 1 Impedenza ingresso video (ohm) 75 Impedenza ingresso audio (ohm) 600 Alimentazione (Vdc, 660 mA) 9 Assorbimento (mA) 180 Dimensioni (mm) 160 x 109 x 41,3

Ricevitore (RX)

Livello di uscita A/V (Vpp) 1 Sensibilità di ingresso (dBm) -85 Alimentazione (Vdc, 660mA) 9 Assorbimento (mA) 250 Frequenza emissione controllo remoto (MHz) 433,92 Dimensioni (mm) 160 x 109 x 41,3

Page 43

Руководство пользователя A/V Ретранслятор

Русский

Раздел . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Страница

Общие правила безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Пользователю об A/V ретрансляторе . . . . . . . . . . . . . . . . . . . . . . . . 45

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Контроль . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Структура системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Установка системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Операции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Возможные неисправности и методы их устранения . . . . . . . . . . . 50

Спецификация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

ГАРАНТИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Page 44

Руководство пользователя A/V Ретранслятор

Общие инструкции по безопасности

1. Перед использованием устройства внимательно прочитайте все инструкции по эксплуатации и по мерам безопасности.

2. Не допускайте механических повреждений и попадания внутрь посторонних предметов, жидкостей, насекомых...

3. Не устанавливайте устройство поблизости от источников теплового излучения (например нагревательных приборов) или в условиях агрессивной среды (повышенной кислотности, влажности и т.д.). Оставляйте вокруг него свободное пространство для вентиляции.

4. Не закрывайте отверстия, предназна÷енные для вентиляции, и оставляйте вокруг устройства свободное пространство.

5. Не используйте устройство при его повреждениях. Никогда не пытайтесь самостоятельно открыть корпус. В случае

некорректной работы или при поломке обращайтесь к дилеру или производителю.

6. Внимание: высокое напряжение(220 В). Перед включением убедитесь, что кабель не имеет повреждений. Не разбирайте изделие при включенном питании. Используйте розетку в легкодоступном месте.

7. Не включайте устройство в сеть при резких перепадах температуры, например сразу после его внесения в помещение с холода.

8. При попадании вовнутрь устройства посторонних предметов или жидкостей сразу же отсоедините его от электросети дернув за кабель электропитания, не трогая при этом само устройство, так как это может повлечь его самовозгорание или привести к поражению электрическим током.

Инструкции по безопасности

Внимание

Не открывать. Риск поражения электротоком

Внимание:

не открывайте крышку во избежание поражения электротоком.

не подлежат ремонту пользователем. Возможно обслуживание только квалифицированным

персоналом.

Page 45

Руководство пользователя A/V Ретранслятор

Русский

Данное изделие разработано для усиления, обработки и передачи аудио и видео сигналов с одной точки на одну или несколько точек в других местах расположения.

Televés S.A. рекомендует обращаться в местные органы власти на предмет соответствия местным и федеральным законам.

Televés S.A. не будет нести ответственность за незаконное использование данного продукта.

Изменения или дополнения которые не прошли проверку на совместимость с оборудованием, могут повлечь невозможность использования оборудования конечным пользователем.

“Televes S.A. гарантирует своей ответсвенностью, что данное изделие соответсвует постановлению 99/05/СЕ европарламента от 9 Марта 1999 года, подтверждённого испанским королевским в указе 1890/2000 от 20 Ноября» Оценка качества данного устройства подтверждается «сертификатом качества ISO 9001”

Пользователю об A/V Ретрансляторе

Правовые аспекты

Внимание

Page 46

Руководство пользователя A/V Ретранслятор

Введение

Комплект поставки

Аудивидеосендер - это прибор предназначенный для приема, усиления обработки и передачи видео и аудиосигналов в Вашем доме.Данная беспроводная технология позволяет передавать и принимать видео и стерео аудиосигналы от люого источника.Вы можете просмотривать Ваши любимые ТВ программы или слушать музыку в стереозвуке в люом месте Вашего дома без прокладки дополнительных кабелей.

Проверьте наличие всех компонентов в коробке перед началом использования изделия

1.- Передатчик (TX) x 1 4.- Внешний ИК приемник x 1

2.- Приемник (RX) x 1 5.- Кабль для подключения аудио и видеосигнала x 4

3.- Блок питания 9 Вольт x 2 6.- Руководство пользователя x 1.

замечание: Если в упаковке нет какого-либо компонента пожалуйста обратитеть к

Вашему дилеру, у которого приобретали данное изделие.

Краткий обзор

- Передатчик и приемник сигнала работают на частоте 2.4ГГц, и имеют возможность выбора каналов передачи и приема

- Источник A/V сигналов (SAT ресивер/Видеокамера/DVD проигрыватель и т.п.)

- Несколько типов разъёмов для подключения аудио и видеосигнала

- Все антенны (2,4 ГГц & 433 МГц) встроены в корпус видеосендера.

- Низкая потребляемая мощность

- Поддержка форматов NTSC/PAL

- Скорость передачи данных по IR каналу: 38k.

Основные параметры

* Специальный кабель для Великобритании (в зависимости от модели)

Page 47

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

6 75

Руководство пользователя A/V Ретранслятор

Русский

Контрольные индикаторы

Структура системы

A/V Источник

1.- Лампочка

контроля напряжения питания

2.- ИК приемник

3.- Внешний ИК

приемник

4.- Входные аудио и

видео разъёмы

5.- Переключатель

каналов

6.- разъём питания

7.- Выключатель

питания ON/OFF

8.- Выходные аудио и

видео разъёмы

Передатчик (TX)

Приемник (RX)

Внешний ИК приемник

Передатчик

433 МГц ИК

2,4 ГГц A/V

Приемник

ПДУ

A/V Монитор

A/V Сигнал

ИК Сигнал

ИК сигнал

Помещение 1

Помещение 2

(1) Существует два возможных варианта подключения (разъёмы SCART или RCA). (2) Опционально возможен просмотр сигнала, поступающего на ресивер, через петлевой выход

A/V Монитор

(1)

Петлевой выход

(2)

Page 48

Руководство пользователя A/V Ретранслятор

Монтаж системы

1. - Подключите аудио видеокабель (боковые разъёмы RCA) к передатчику (Tx).

Учитывайте цвет коннекторов.

Подключите Передатчик (TX) к источнику A/V.

Источники A/V сигнала: Видеомагнитофон, DVD плейер, CD плейер, спутниковый приемник, вмдеокамера, стереоприемник, камера видеонаблюдения, Hi-Fi система, компьютер, магнитофон и т.п.

2.- Подключите аудио видеокабель (боковые разъёмы RCA) к приёмнику Rx).

Учитывайте цвет коннекторов.

Подключите приемник (RX) к A/V монитору.

A/V Мониторы: Компьютерный монитор, громкоговорители, телевизор и т.п.

3.- Подключите передатчик и приемник к сети питания через адаптор.

(Наличие адаптера с дополнительным контактом для Великобритании зависит от модели).

4.- Подключите внешний ИК приемник к ИК порту. Верхняя часть является ротационной,

что позволяет направить светодиод удлинителя на ИК сенсор оборудования, являющегося источником A/Vсигнала.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Источник A/V сигнала

Передатчик

A/V монитор

приемник

передатчик

Page 49

Руководство пользователя A/V Ретранслятор

Русский

Операции

1. - включите переключатель питания на передатчике и приемнике в положение ON

2.- Включите напряжение питания на источнике видео (аудио) сигнала и на A/V мониторе.

3.- Настройте A/V канал.

при помощи переключателя выберите один и тот же частотный канал на передатчике и приемнике.

4.- Внешний ИК приемник.

Используйте внешний ИК приёмник для более удобного подключения передатчика к источнику аудиовидеосигналов.

5.- Подключение аудио видео петлевого выхода.

Изделие оснащено петлевым выходом позволяющим пропускать аудио и видео сигнал на различные устройсва без использования внешних делителей. Как показано на диаграме ниже, источник аудио и видеосигнала 1 может передавать сигнал как на передатчик (ТХ) так и на воспроизводящее аудио видеоустройство одновременно. Вы и ваша семья можете наслаждаться просмотром программ как в гостиной, так и в столовой.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

1 2 3

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

A/V канал

Передатчик

A/V монитор

Источник A/V сигнала

Петлевой выход

Разъёмом к аудио

видео оборудованию

Штекером к

источнику аудио

видео сигнала

Page 50

Руководство пользователя A/V Ретранслятор

Возможные неисправности и методы их устранения

- Нет изображения или звука

- проверьте правильность подключения адаптора напряжения питания

- Проверьте положение выключателя питания ON/OFF.

- Проверьте что все кабельные соеденинения произведены правильно.

- Проверьте что передатчик и приёмник используют для работы один и тот же частотный канал.

- Помехи на изображении или на звуке.

- медленно поворачивая передатчик или приемник выберите позицию, в которой качество принимаего сигнала будет наилучшим.

- По возможности сократите дистанцию между передатчиком и приемником.

- Проверьте нет ли на пути распространения сигнала других источников СВЧ радиоизлучения (например СВЧ печей или радиотелефонов).

- Если присутствуют источники СВЧ излучения, путем изменения канала переачи на приемнике и передатчике выберите наилучший для использования

- Не работает функция ретрансляции сигналов ПДУ.

- Проверьте есть ли исправная батарея в ПДУ

- Проверьте работоспособность Вашего ПДУ напрямую между источником сигнала и самим ПДУ.

- Проверьте дистанцию и направленность между ПДУ и ИК сенсором

приемника.

Пожалуйста прочитайте данное руководство пользователя очень внимательно перед использование изделия. Если в ходе эксплуатации обнаружатся указанные проблемы пожалуйста поступайте в соответсвии с данными инструкциями.

Спецификация

Передатчик (TX)

Номер канала / частота передачи (Nє / MHz)

1 / 2421 2 / 2449

3 / 2477 Мощность передатчика (dBm) 19 Тип модуляции (A/V) ASK Входной уровень видео (Vpp) 1 Входной уровень аудио (Vpp) 1 Импеданс видеовхода (ohm) 75 Импеданс аудиовхода (ohm) 600 Напряжение питания (Vdc, 660 mA) 9 Потребляемый ток (mA) 18 0 Размеры (mm) 160 x 109 x 41,3

Приемник (RX)

Выходной уровень A/V сигнала (Vpp) 1 Чувствительность приемника (dBm) -85 Напряжение питания (Vdc, 660 mA) 9 Потребляемый ток (mA) 250 Частота ретрансляции сигналов ПДУ (MHz) 433,92 Размеры (mm) 160 x 109 x 41,3

Page 51

Instrukcja obslugi Nadajnik & Odbiornik A/V

POLSKI

INDEKS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona

Zasady bezpieczenstwa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Do uzytkownikow Nadajnika & odbiornika A/V . . . . . . . . . . . . . . . . . . . 53

Instrukcja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Zawartosc opakowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Sterowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Struktura systemu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Instalacja systemu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Obsluga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Rozwiazywanie problemow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Specyfikacja techniczna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Gwarancja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Page 52

Instrukcja obslugi Nadajnik & Odbiornik A/V

Zasady bezpieczenstwa

1.- Przed rozpoczeciem korzystania z urzadzenia nalezy zapoznac sie z instrukcja odslugi i bezpieczenstwa.

2.- Instrukcje obslugi i bezpieczenstwa nalezy zachowac.

3.- Podczas korzystania ze sprzetu nalezy stosowac sie do instrukcji obslugi.

4.- Przed czyszczeniem nalezy odlaczyc sprzet od zasialania. Nie uzywac srodkow czyszczacych w plynie i areozolu. Uzywac tylko wilgotnej scierki.

5.- Po odlaczeniu zasilacza od sieci zasilane urzadzenie zostaje wylaczone. Gniazdko zasilania w scianie musi znajdowac sie w poblizu urzadzenia oraz musi byc do niego latwy dostep.

6.- Nie nalezy uzywac dodatkow nie rekomendowanych przez producenta sprzetu.

7.- Aby uniknac ryzyka pozaru lub porazenia nie nalezy wystawiac sprzetu na deszcz lub trzymac w miejscach wilgotnych.

8.- Nie uzywaj sprzetu w miejscach w poblizu wody (wanna, zlew, pralka, itd.).

9.- Montujac sprzet korzystaj z instrukcji producenta oraz korzytaj z dodatkow zalecanych przez producenta.

10.- Sprzet wspolpracuje wylacznie ze zrodlami zasilania opisanymi na etykiecie produktu. Jesli nie jestes pewien jakiego rodzaju zrodlo zasialania posiadasz w domu, skontaktuj sie ze sprzedawca sprzetu badz z lokalna firma energetyczna. W przypadku sprzetu zasilanego bateriami lub inaczej nalezy stosowac sie do instrukcji obslugi.

11.- Kabel zasialania nalezy poprowadzic w taki sposob aby uniknac jego uszkodzenia.

12.- W celach dodatkowej ochrony na czas np. burzy lub gdy sprzet nie jest uzywany przez

dlugi czas, nalezy odlaczyc produkt od zrodla zasilania oraz rozlaczyc pozostale kable. Uchroni to przed uszkodzeniami spowodowane piorunami badz skokami napiecia.

13.- Aby uniknac porazenia pradem nigdy nie wkladaj zadnych przedmiotow do urzadzenia podczas jego pracy.

14.- Aby uniknac pozaru lub porazenia pradem nie przeciazaj zrodla zasialanie (gniazdko scienne, przedluzacz, itd.).

15.- Odlacz sprzet od zasialnia i przekaz do serwisu w nastepujacych sytuacjach:

- Gdy kabel zasialania lub wtyczka sa

uszkodzone;

- Gdy ciecz lub inne przedmioty dostaly sie do

wnetrza urzadzenia;

- Gdy sprzet nie dziala w poprawny sposob,

zmieniaj ustawienie przelacznikow opisanych w instrukcji. Niepoprawna zmana innych innych przelacznikow moze spowodowac uszkodzenie sprzetu;

- Gdy dzialanie sprzetu uleglo wyraznej

zmianie - oznacza to koniecznosc naprawy.

- Jesli sprzet zostal upuszczony z duzej

wysokosci lub zostal uszkodzony w inny sposob.

16.- W przypadku koniecznosci wymiana podzespolow nalezy stosowac czesci zamienne zalecane przez producenta lub o parametrach identycznych jak czesci oryginalne.

17.- Po kazdej naprawie serwisowej upewniej sie ze sprzet dziala porawinie.

18.- Produkt nalezy trzymac zdala od zrodel ciepla (grzejnik, piec, kuchenka lub innych produktow, wlaczajac wzmacniacze, wytwarzajacych cieplo).

Najwazniejsze Zasady Bezpieczenstwa

UWAGA

NIE OTWIERAJ. RYZYKO PORAZENIE PRADEM

UWAGA:

ABY UNIKNAC PORAZENIA PRADEM NIE ZDEJMUJ OSLONY.

JESLI W SRODKU ZNAJDUJA SIE INNE PRZEMIOTY SPRZET NALEZY ODDAC DO SERWISU.

Page 53

Instrukcja obslugi Nadajnik & Odbiornik A/V

POLSKI

Produkt ten jest zaprojektowany do legalnego korzystania jako bezprzewodowy

nadajnik audio/video z jednego miejsca w domu lub biurze do innego.

Televés S.A. niniejszym radzi konsumentowi konsultacje z lokalnymi lub innymi wladzami odnosnie porpawnego korzystania oraz zastosowania sprzetu w zgodzie z lokalnym prawem.

Televés S.A. nie odpowiada za korzytanie z produktu niezgodnie z prawem przez jednostke badz inny podmiot.

Zmiany oraz modyfikacje nie opisane wyraznie przez organ odpowiedzialny za kompatybilnosc moga uniewaznic uprawnienia uzytkownika do obslugi urzadzenia.

"Televés, S.A. jest w pelni odpowiedzialny i potwierdza zgodnosc produktu z dyrektywa 99/05/CE Parlamentu Europejskiego z dnia 9 Marzec 1999. Urzadzenie spelnia w pelni wymogi jakosci (ISO 9001).

Do uzytkownikow Nadajnika & odbiornika A/V

Tlumacz

Uwaga!

Page 54

Instrukcja obslugi Nadajnik & Odbiornik A/V

Wprowadzenie

Zawartosc opakowania

System Magic Audio/Video i IR Reflection wykorzystuje najnowoczesniejsza bezprzewodowa technologie do transmisji sygnalu audio i video wewnatrz twojego domu. Ogladaj ulubiony program TV lub sluchaj dzwieku jakosci Hi-Fi gdziekolwiek w swoim domu, bez koniecznosci podlaczania dodatkowych kabli oraz bez zaklocen ze strony twoich sasiadow.

Przed rozpoczeciem korzystania z urzadzenia sprawdz czy wszystkie jego skladniki znajduja sie w opakowaniu:

1.- Nadajnik (TX) x 1 4.- Przedluzacz IR x 1

2.- Odbiornik (RX) x 1 5.- Kable do podlaczenia AV x 4

3.- Zasilacz 9V x 2 6.- Instrkcja obslugi x 1.

Uwaga: W przypadku, gdy brak któregokolwiek z ww. urzadzen, nalezy skontaktowac sie ze

sprzedawca tego systemu A/V.

Ogólnie

- bezprzewodowy nadajnik i odbiornik (2.4 GHz) z wyborem trzech kanalow.

- zrodlo A/V (satelita, set-top box, odtwarzacz DVD, itd.)

- Kilka typów kabli do podlaczenia A/V

- wbudowane anteny (2.4 GHz & 443 MHz).

- Niski pobor mocy

- format video NTSC/PAL

- transmisja danych pilota IR (38k)

Glowne cechy

* Specjalna wtyczka przeznaczona na rynek angielski (zalezy od referencji)

Page 55

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

6 75

Instrukcja obslugi Nadajnik & Odbiornik A/V

POLSKI

Sterowanie

Struktura systemu

Zrodlo A/V

1.- Dioda LED

(zasialnie)

2.- Sensor IR

3.- Zlacze

przedluzacza IR

4.- Zlacza wejsciowe A/V

5.- Wybor kanalu

6.- Zlacze zasialcza

7.- Wlacznik ON/OFF

8.- Zlacza wyjsciowe

A/V

Nadajnik (TX)

Odbiornik (RX)

Przedluzacz IR

Nadajnik

433 MHz IR

2,4 GHz A/V

Odbiornik

Pilot

Monitor TV

Sygnal A/V

Sygnal IR

Pokój 1

Pokój 2

Monitor TV

(1)

(1) (1)Istnieja dwie metody podlaczenia (poprzez zlacze SCART oraz RCA). (2) Wybierz aby zobaczyc sygnal, który jest przekazywany do odbiornika poprzez podlaczenie przelotowe.

(1)

Podlaczenie z

przelotem

(2)

Page 56

Instrukcja obslugi Nadajnik & Odbiornik A/V

Instalacja systemu

1.- Podlacz kabel A/V (strona zlacza RCA) do nadajnika (Tx). Wez pod uwage kolory zlacz.

Podlacz Nadajnik (Tx) do Zrodla A/V.

Zrodla A/V: Magnetowid, Odtwarzacz DVD, Odtwarzacz CD, Odbiornik satelitarny, Kamera video, Odtwarzacz stereo, Kamere nadzorujaca, System HiFi, Komputer, itd.

2.- Podlacz kabel A/V (strona zlacza RCA) do odbiornika (Rx). Wez pod uwage kolory zlacz.

Podlacz Odbiornik (Rx) do Monitora A/V.

Monitory A/V: Monitor komputerowy (wymagana karta konwertujaca), Glosniki, Monitory TV, itd.

3.- Podlacz Nadajnik (Tx) i Odbiornik (Rx) do zasilania korzystajac z dolaczonego zasialcza.

(Adapter ze specjalnym zlaczem dla rynku angielskiego).

4.- Podlacz Przedluzacz IR do portu IR Nadajnika. Górna część jest ruchoma, dzięki czemu można łatwiej ustawić LED w przedniej części czujnika IR generatora sygnału AV.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Zrodlo A/V

Nadajnik

Odbiornik

Monitor A/V

Nadajnik

Page 57

Instrukcja obslugi Nadajnik & Odbiornik A/V

POLSKI

Obsluga

1.- Wlacz Nadajnik (Tx) i Odbiornik (Rx)

2.- Wlacz zrodlo A/V i monitor A/V

3.- Wybór kanalu A/V.

Ustaw przelacznik wyboru kanalu Nadajnika (Tx) i Odbiornika (Rx) w tej samej pozycji.

4.- Przedluzacz IR.

Upewnij sie, czy Przedluzacz IR ustawiony jest naprzeciw sensora IR zrodla A/V.

5.- Przelot sygnalu A/V.

Produkt zaprojektowany z mozliwoscia polaczenia przelotowego umozliwia transmisje AUDIO oraz VIDEO poprzez róznego typu urzadzenia bez uzycia dodatkowych zewnetrznych rozdzielaczy sygnalu. Tak jak pokazuje to diagram u dolu , zródlo 1 A/V moze transmitowac sygnal AUDIO oraz VIDEO do obu transmiterów (Tx) oraz do wyswietlacza A/V, w tym samym czasie. Ty oraz twoja rodzina mozecie równoczesnie ogladac oraz sluchac programów w pokoju goscinnym oraz w jadalni.

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

CHANNEL

1 2 3

CHANNEL

DC 9V

1 2 3

OFF/ON

IR Ext

Wybor kanalu

Nadajnik

Monitor A/V

Zrodlo A/V

Podlaczenie z przelotem

Monitory A/V

Zrodlo A/V

Page 58

Instrukcja obslugi Nadajnik & Odbiornik A/V

Rozwiazywanie problemów

- Brak obrazu lub dzwieku

- Sprawdz czy zasilacz jest poprawnie podlaczony.

- Przycisk ON/OFF jest w odpowiednim polozeniu.

- Dobrze sprawdz wszystkie kable i ich polaczenie.

- Sprawdz czy kod IR Nadajnika (Tx) i Odbiornika (Rx) jest identyczny, wowczas nacisnij przycisk zrodla A/V aby upewnic sie ze Nadajnik (Tx) i Odbiornik (Rx) maja to samo zrodlo.

- Zaklocenia obrazu i dzwieku

- Wolno przesun Nadajnik (Tx) lub Odbiornik (Rx) aby znalesc najlepsza pozycje odbioru dla twojego systemu A/V.

- Zmniejsz odleglosc pomiedzy Nadajnikiem (Tx) a Odbiornikiem (Rx).

- Sprawdz czy w poblizy Odbiornika (Rx) znajduje sie zrodlo zaklocen radiowych (np. kuchenka mikrofalowa).

- Jesli w poblizu Odbiorniak (Rx) znajduje sie zrodlo zaklocen radiowych, zmien kanal aby poprawic obior.

- Piot nie dziala

- Sprawdz czy w pilocie znajduja sie baterie.

- Upewnij sie ze pilot jest ustawiony w kierunku odbiornika IR.

- Upewnij sie ze odleglosc pomiedzy pilotem a Odbiornikiem IR jest odpowiednia. Odbiornik i Nadajnik dzialaja w okreslonej odleglosci od siebie.

Specyfikacja techniczna

Nadajnik (TX)

Kanal / Czestotliwosc (Nº / MHz)

1 / 2421 2 / 2449

3 / 2477 Moc Nadajnika (dBm) 19 Modulacja (A/V) ASK Poziom napiecia wej Video (Vpp) 1 Poziom napiecia wej Audio (Vpp) 1 Impedancia wej Video (ohm) 75 Impedancja wej Audio (ohm) 600 Napicie zasilania (Vdc, 660 mA) 9 Pobor pradu (mA) 180 Wymiary (mm) 160 x 109 x 41,3

Odbiornik (RX)

Poziom napiecia wyj A/V (Vpp) 1 Czulosc odbiornika (dBm) -85 Napicie zasilania (Vdc, 660mA) 9 Pobor pradu (mA) 250 Czestotliwosc kanalu IR (MHz) 433,92 Wymiary (mm) 160 x 109 x 41,3

Page 59

GARANTIA

Televés S.A. ofrece una garantía de 2 años calculados a partir de la fecha de compra. Conserve la

factura de compra para determinar esta fecha. Durante el período de garantía, Televés S.A. se hace cargo de los fallos producidos por defecto del

material o de fabricación. Televés S.A. cumple la garantía reparando o sustituyendo el equipo defectuoso según lo crea conveniente.

No están incluidos en la garantía los daños provocados por uso indebido, desgaste, manipulación por terceros, catástrofes o cualquier causa ajena al control de Televés S.A.

GARANTIA

Televés S.A. oferece uma garantia de 2 anos calculados a partir da data de compra. Conserve a

factura de compra a fim de poder comprovar essa data. Durante o período de garantia, Televés S.A. assume os encargos inerentes à reparação de avarias

provocados por defeito do produto ou fabrico. Televés S.A. cumpre a garantia, reparando ou substituindo o equipamento de acordo com o que

entender mais conveniente. Não se encontram incluídos na garantia os defeitos provocados pela utilização indevida, desgaste,

manipulação por terceiros, catástrofes ou qualquer outra causa alheia ao controlo da Televés S.A.

GARANTIE

Televés S.A. offre une garantie de 2 ans calculée à partir de la date d'achat, c'est pourquoi, il est

important de conserver la facture d'achat car elle vous servira de justificatif. Pendant la période de garantie, Televés S.A. prend à sa charge les failles dues au matériel ou à sa

fabrication. Televés S.A. assure la garantie en réparant ou substituant le produit défectueux selon la nécessité.

Ne sont pas inclus dans la garantie les failles provoquées par un usage inadéquate, l'usure du produit, la manipulation de tiers, les catastrophes ou d'autres causes que Televés S.A. ne peut contrôler.

GUARANTEE

Televés S.A. offers a two years guarantee, beginning from the date of purchase. Retain the receipt

to determine this date. During the guarantee period, Televés S.A. is responsible for the faults produced due to the defects

of the equipment or manufacturing. Televés S.A. complies with the guarantee by repairing or substituting the faulty equipment as it believes necessary.

The harm produced by improper usage, wear and tear, manipulation by a third party, catastrophes or any other cause beyond the control of Televés S.A. is not included in the guarantee.

Page 60

GARANZIA

Televés S.A. offre una garanzia di due anni calcolati a partire dalla data di acquisto per i paesi della

UE. Nei paesi non membri della UE si applica la garanzia legale che è in vigore al momento della vendita. Conservare la fattura di acquisto per determinare la data.

Durante il período di garanzia, Televés S.A. si fa carico dei guasti dovuti a difetti di materiale o fabbricazione. Televés S.A. copre la garanzia riparando o sostituendo il prodotto difettoso.

Non sono compresi nella garanzia i danni prodotti a seguito di uso indebito, normale usura,manomissione da parte di terzi, catastrofi o qualsiasi causa aliena al controllo di Televés S.A.

Гарантийные условия

Устройство представляет собой технически сложный товар. При бережном и внимательном отношении к нему он будет надежно служить Вам долгие годы.

Во избежание возможных недоразумений, сохраняйте в течение срока службы документы, прилагаемые к товару при его продаже (гарантийный талон, товарный и кассовый чеки, накладные, данную инструкцию и т.д.).

Гарантийное обслуживание не распространяется на изделия, недостатки которых возникли вследствие:

1.- Нарушения потребителем правил эксплуатации и мер предосторожности.

2.- Несанкционированных изготовителем действий:

- ремонта неуполномоченными лицами;

- внесения конструктивных или схемотехнических изменений или изменений программного обеспечения;

- приеменения непредусмотренных по ГОСТ-ам (Государственные Технические Стандарты) норм питающих, телекоммуникационных и кабельных сетей;

- неправильной установки и подключения изделия.

3.- Действия непреодолимой силы (стихия, пожар, молния и т.д.);

GWARANCJA

Televes S.A. oferuje dwa lata gwarancji, poczawszy od daty zakupu. Zachowaj paragon aby okreslic date zakupu.

W czasie okresu gwarancyjnego Televes S.A. odpowiada za wady sprzetu powstale w trakcie normalnego uzytkowania badz podczas procesu produkcji. Televes S.A. pozostaje w zgodzie z warunkami gwarancji naprawiajac sprzet badz wymieniajac go na nowy, kiedy to jest konieczne.

Szkody powstale w skutek niewlasciwego korzystania ze sprzetu, uszkodzenia, zuzycie, operowanie przez osobe trzecia, itd. sa poza kontrola Televes S.A. i niepodlegaja gwarancji.

Средний срок службы 10 лет Срок гарантии 2 года со дня производства

Page 61

Page 62

Page 63

Page 64

RED COMERCIAL - COMMERCIAL NETWORK

UNITED KINGDOM

TELEVES (UK) Ltd. 11 Hill Street Industrial Estate Cwmbran, Gwent NP44 7PG UNITED KINGDOM Telephone: +44 1633 875821 Fax: +44 1633 866311 EMail: [email protected]

USA

TELEVES USA LLC. 9800 Mount Pyramid Court, Suite 400 80112 Englewood, CO USA Telephone : +1 303 256 6767 Fax : +1 303 256 6769 EMail: [email protected]

PORTUGAL

TELEVES ELECTRONICA PORTUGUESA Via Dr. Francisco Sa Carneiro, Lote 17 Zona Ind. Maia 1 Sector X 4470 Barca-Maia-Porto PORTUGAL Telephone: +351 22 94 78900 Fax: +351 22 94 78900 EMail: [email protected]

ITALY

TELEVES ITALIA Srl. Via Liguria 24 2068 Peschiera Borromeo (MI) ITALIA Telephone: +39 02 5165 0604 Fax: +39 02 5530 7363 EMail: [email protected]

MIDDLE EAST

TELEVES MIDDLE EAST FZE P.O. Box 17199 Jebel Ali Free Zone Dubai UNITED ARAB EMIRATES Telephone: +971 48 834 344 Fax: +971 48 834 644 EMail: [email protected]

CHINA

TELEVES CHINA Unit 207-208, Building A, No 374 Wukang Rd, Xuhui District 200031 Shanghai CHINA (P.R.C.) Telephone: +86 21 6126 7620 Fax: +86 21 6466 6431 EMail: [email protected]

Rúa Benéfica de Conxo, 17

15706 - Santiago de Compostela

ESPAÑA (SPAIN)

Tel: +34 981 52 22 00 - Fax: +34 981 52 22 62

[email protected] - www.televes.com

Sucursales / Distributors

Para conocer nuestra red de sucursales en el mundo, le rogamos consulte en nuestra pagina web

Please visit Televés web site to find your nearest Official Distributor

FRANCE

TELEVES FRANCE Sarl 1 Rue Louis de Broglie Parc d'Activités de l'Esplanade 77400 St. Thibault des Vignes FRANCE Telephone: +33 1 6035 9210 Fax: +33 1 6035 9040 EMail: [email protected]

GERMANY

PREISNER KOMMUNIKATIONSTECHNIK GmbH An den Kiesgruben 6, 73240 Wendlingen DEUTSCHLAND Telephone: +49 7024 55358 Fax: +49 7024 6295 EMail: [email protected]

Miembro de número del

ER 224/1/94

Empresa Registrada

Oficinas Centrales / Head Office Delegaciones / Subsidiaries

730705_002_ES-PT-FR-IT-EN-RU-PL
