Bedienungsanleitung
TELESTAR TD 2220 HD-L
Inhalt
2. Abbildungen .......................4
3. Bitte zuerst lesen ...................6
Wichtige Hinweise zur Bedienung .........6
Achtung! Wichtige Sicherheitshinweise .....7
Betriebspausen........................7
Entsorgungshinweis ....................8
4. Anschluss ........................10
4.1. Außeneinheit .....................10
4.1.1. DVB-S ........................10
4.1.2. DVB-T.........................10
4.2. Durchschleiftuner .................10
4.2.1. DVB-S ........................10
4.2.2. DVB-T.........................10
4.3. Anschluss an eine Hifi/ Dolby
Digital Anlage ........................10
4.4. Anschluss an ein Fernsehgerät.......10
4.5. Anschluss an externes
USB Speichermedium .................11
5. Erstinstallation ....................11
5.1. Menüstruktur und Bedienung ........11
6. Installation .......................12
6.1. Antenneneinstellungen .............13
6.1.1. Satellit.........................14
6.1.2. LNB Typ .......................14
6.1.3. LNB LOW / LNB High ............15
6.1.4. 22 KHz .......................15
6.1.5. DiSEqC Einstellung ..............15
6.2. Satellitenliste .....................15
6.3. Transponder Liste .................15
6.4. Motor Konfiguration ................16
6.4.1. Ost-West-Grenzen setzen .........17
6.4.2. Motoreinstellung .................17
6.5. USALS .........................17
6.6. Programme Suchen ...............18
6.6.1. DVB-S Scan ....................18
6.6.1.1. Suchoptionen .................18
6.6.1.2. Satellit Scannen ...............19
6.6.1.3. Transponder Scannen...........20
6.6.1.4. Manuelle Programmsuche .......21
6.6.2. DVB-T Scan ....................22
6.6.2.1. Automatische Suche ............22
6.6.2.2. Kanalsuche ...................23
6.6.2.3. Kanal hinzufügen...............23
6.7. Software Update via Satellit (OTA) ....24
7. Programme bearbeiten .............25

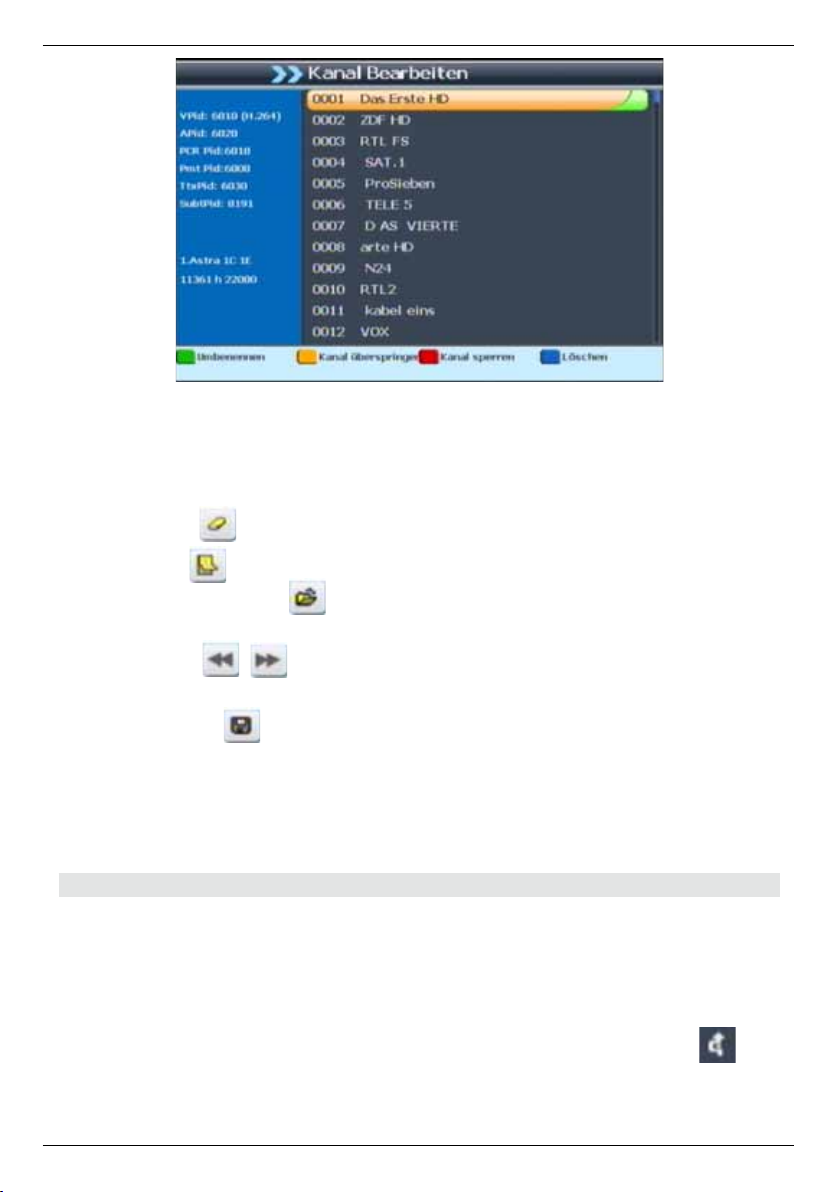

7.1. Programme Bearbeiten .............25
7.1.1. Kanal Umbenennen ..............25
7.1.2. Kanal Überspringen ..............26
7.1.3. Kanal Sperren ..................27
7.1.4. Kanal löschen...................27
7.2. Programme verschieben ............27

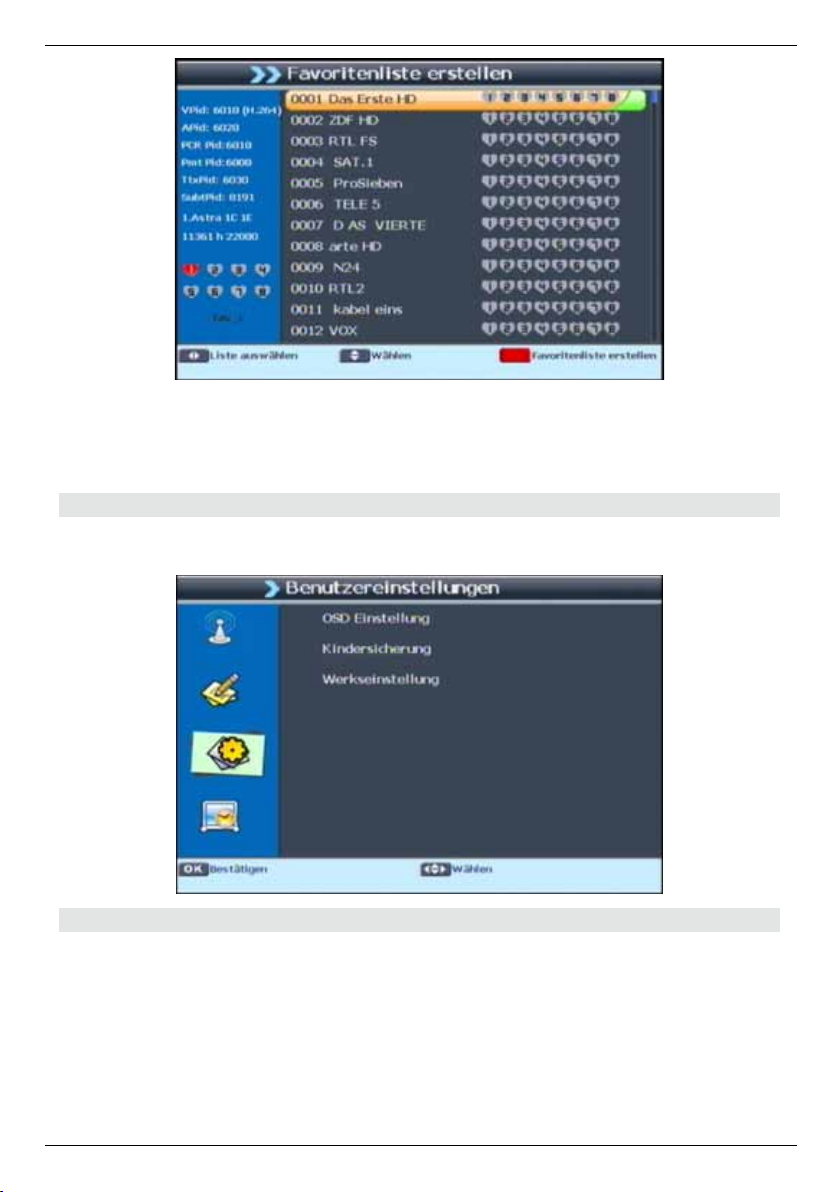

7.3. Favoritenliste erstellen .............28
8. Benutzereinstellungen ...............29

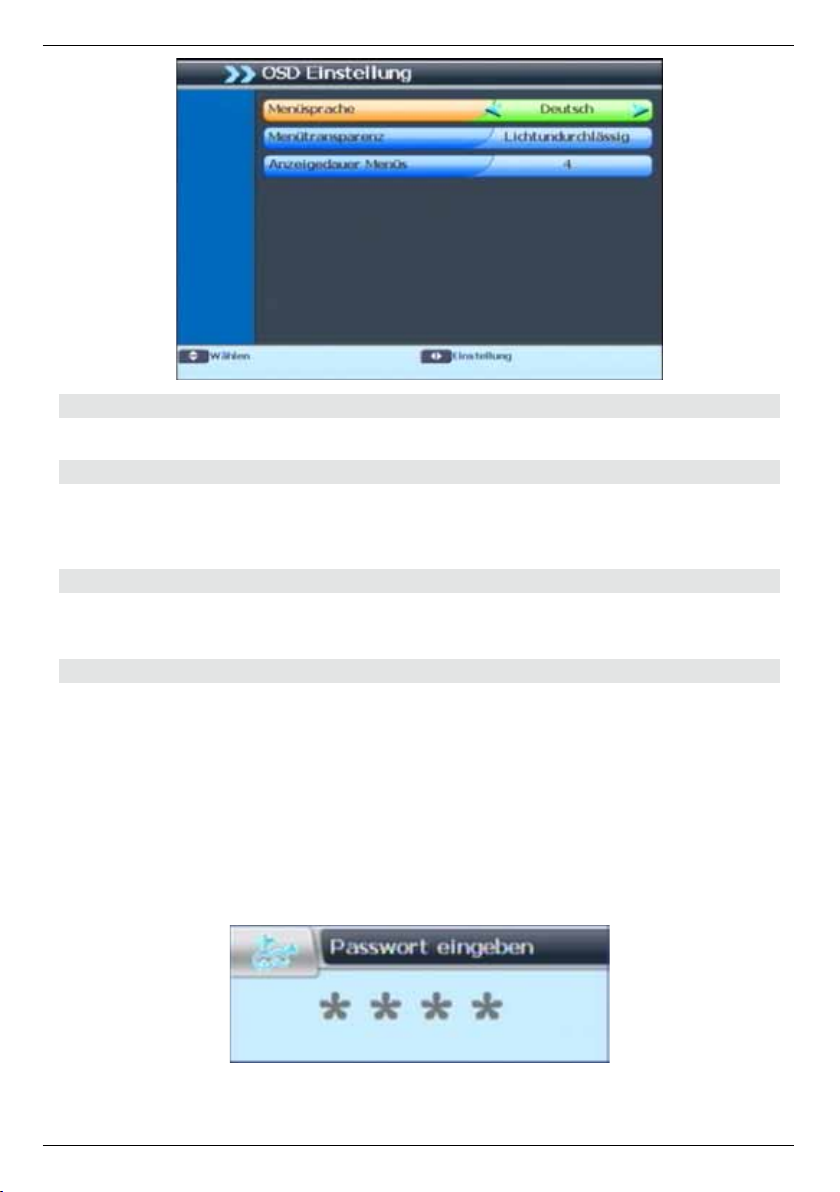

8.1. OSD Einstellungen ...............29
8.1.1. Menüsprache ...................30
8.1.2. Menütransparenz ................30
8.1.3. Einblendzeit Infobanner ...........30

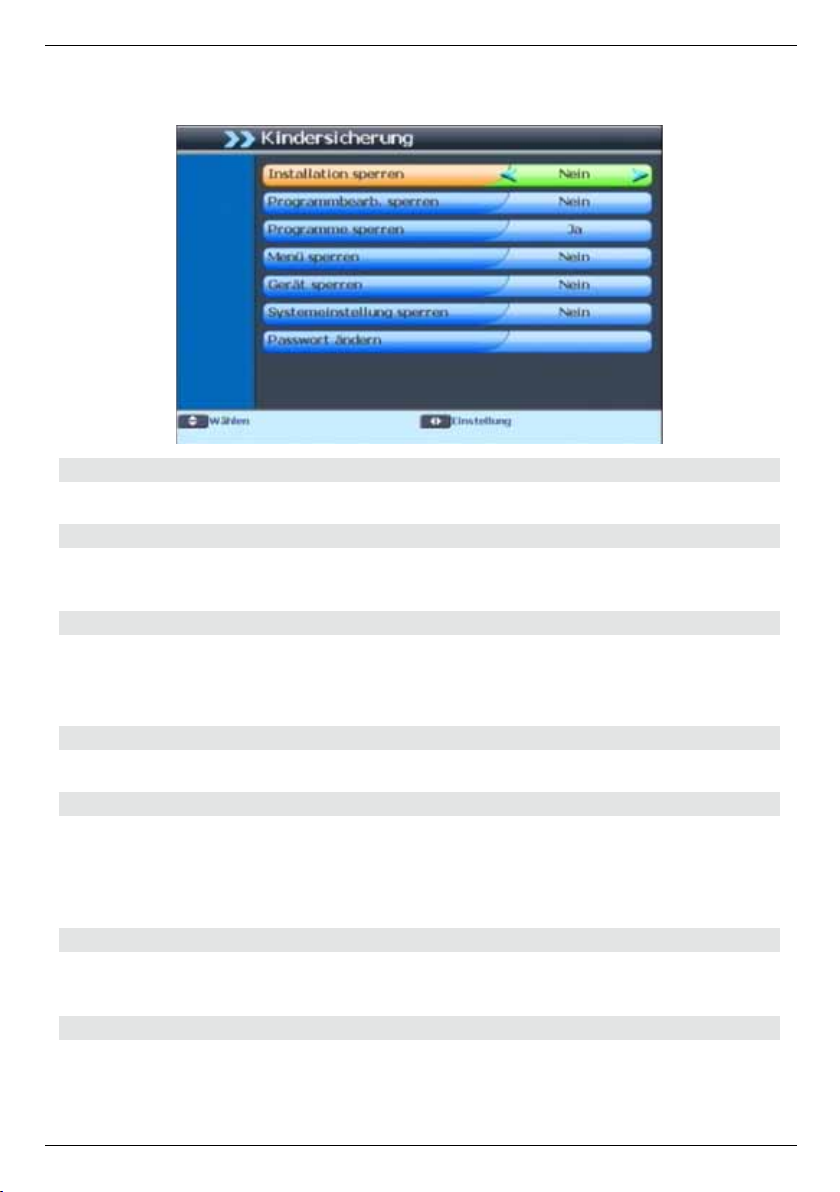

8.2. Kindersicherung ..................30
8.2.1. Installation sperren ...............31
8.2.2. Programme bearbeiten sperren .....31
8.2.3. Einzelnes Programm sperren.......31
8.2.4. Menü sperren ...................31
8.2.5. Gerät sperren ...................31
8.2.6. Systemeinstellungen sperren. ......31
8.2.7. Passwort ändern ................31
8.3. Werkseinstellung ..................32
9. System .........................33
9.1. AV Einstellung ....................33
9.1.1. Auflösung ......................34
9.1.2. Bildformat ......................34
9.1.3. TV-Bildformat ...................35
9.1.4. Video Modus ...................35
9.1.5. Digitales Audioformat .............35

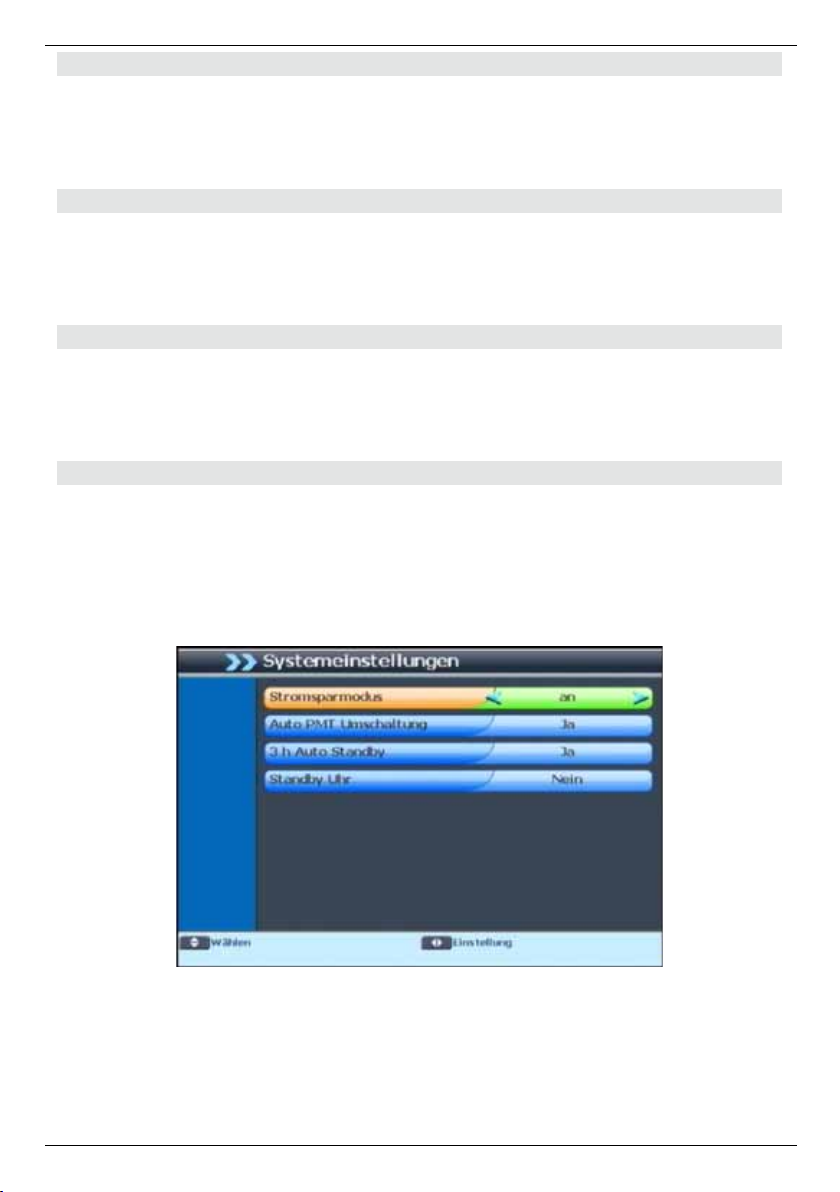

9.2. Systemeinstellungen ...............35
9.2.1. Stromsparmodus ................36
9.2.2. Auto PMT Umschaltung . . . . . . . . . . . 36
9.2.3. 3 h Auto Standby ................36
9.2.4. Standby Uhr ....................36
9.3. Uhrzeit einstellen..................36
9.3.1. GMT Zeitzone...................37
9.3.2. Datum.........................37
9.3.3. Uhrzeit ........................37
9.3.4. Sommerzeit ....................37
9.3.5. Datumsformat...................37
9.4. Timer .........................38
9.5. Systeminformation.................38

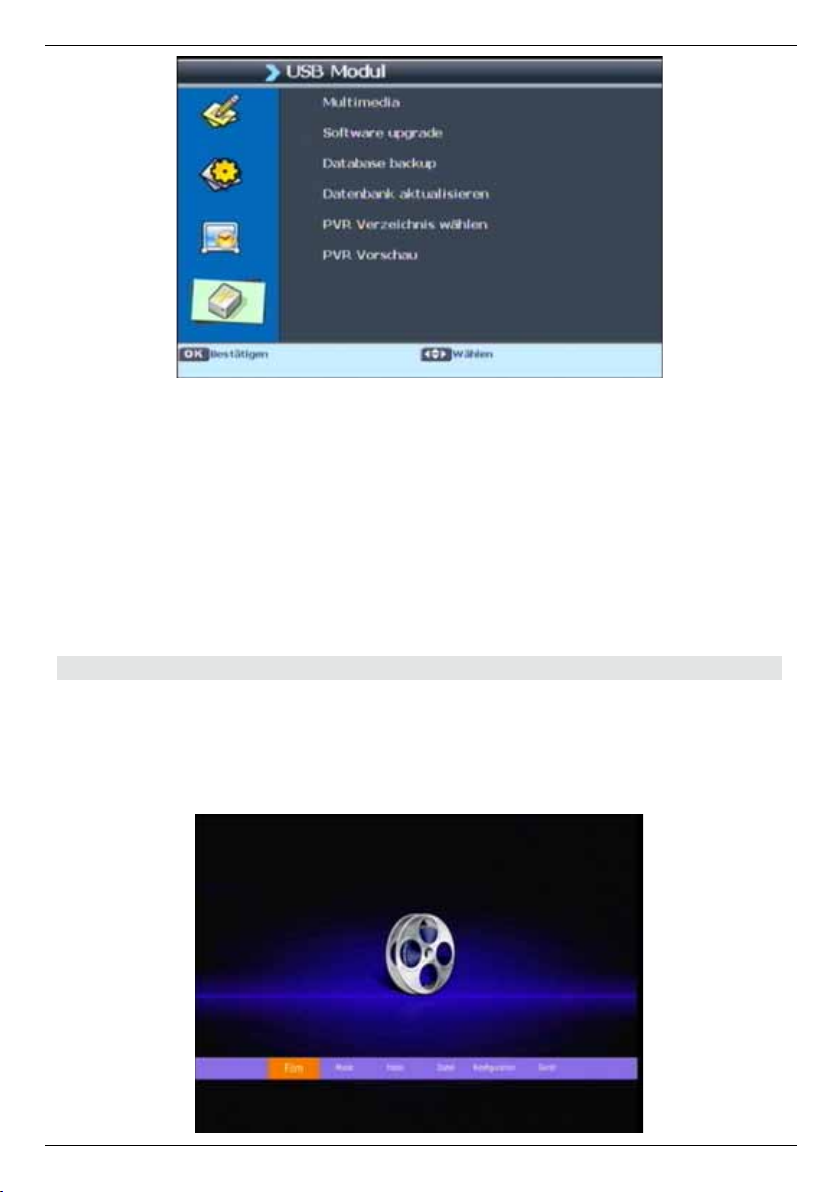

10. USB Modul ......................38
10.1. Multimedia ......................39
10.1.1. Film .........................40
10.1.2. Musik ........................41
10.1.3. Fotos ........................42
10.1.4. Datei .........................43
10.1.5. Konfiguration ..................43
10.1.5.1. System .....................43
10.1.5.2. Film ........................44
10.1.5.3. Foto ........................44
10.1.6. USB Gerät ....................44

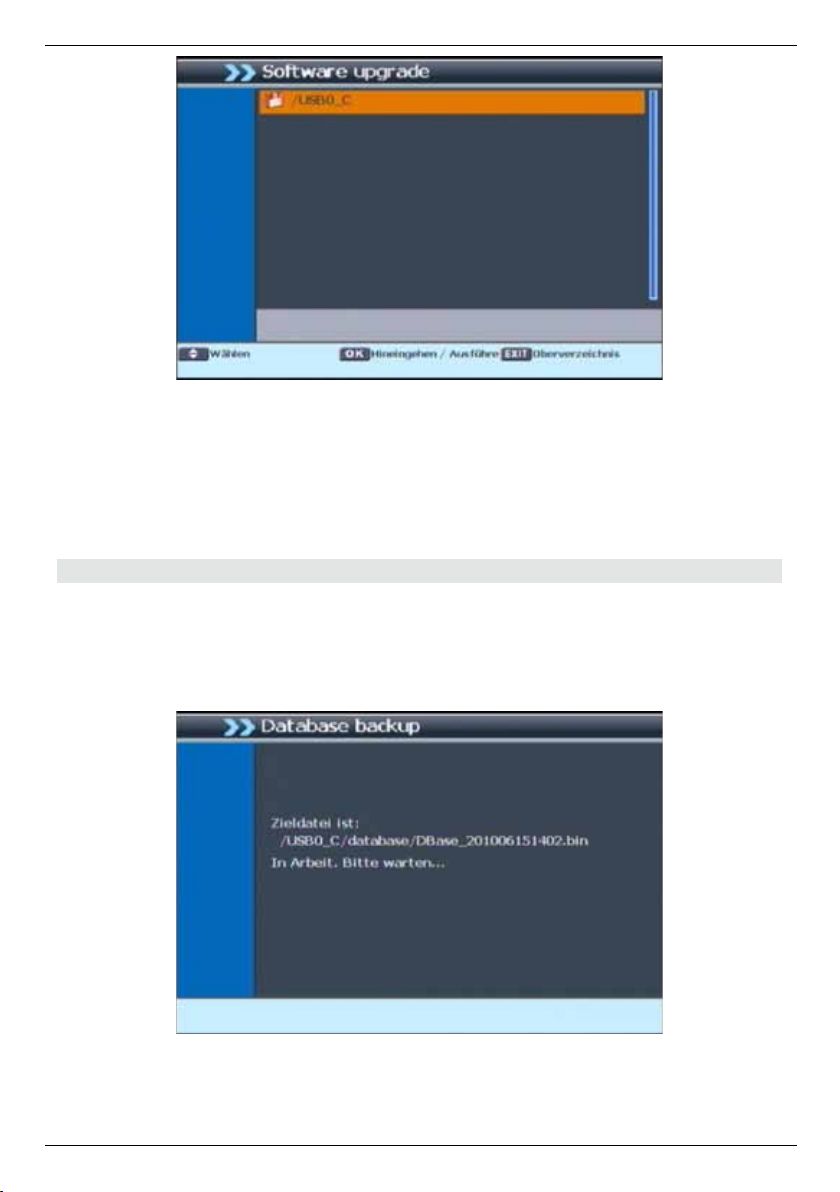

10.2. Software Upgrade ................44
10.3. Database Backup ................45
10.4. Datenbank aktualisieren ...........46
10.5. PVR Verzeichnis wählen *..........46

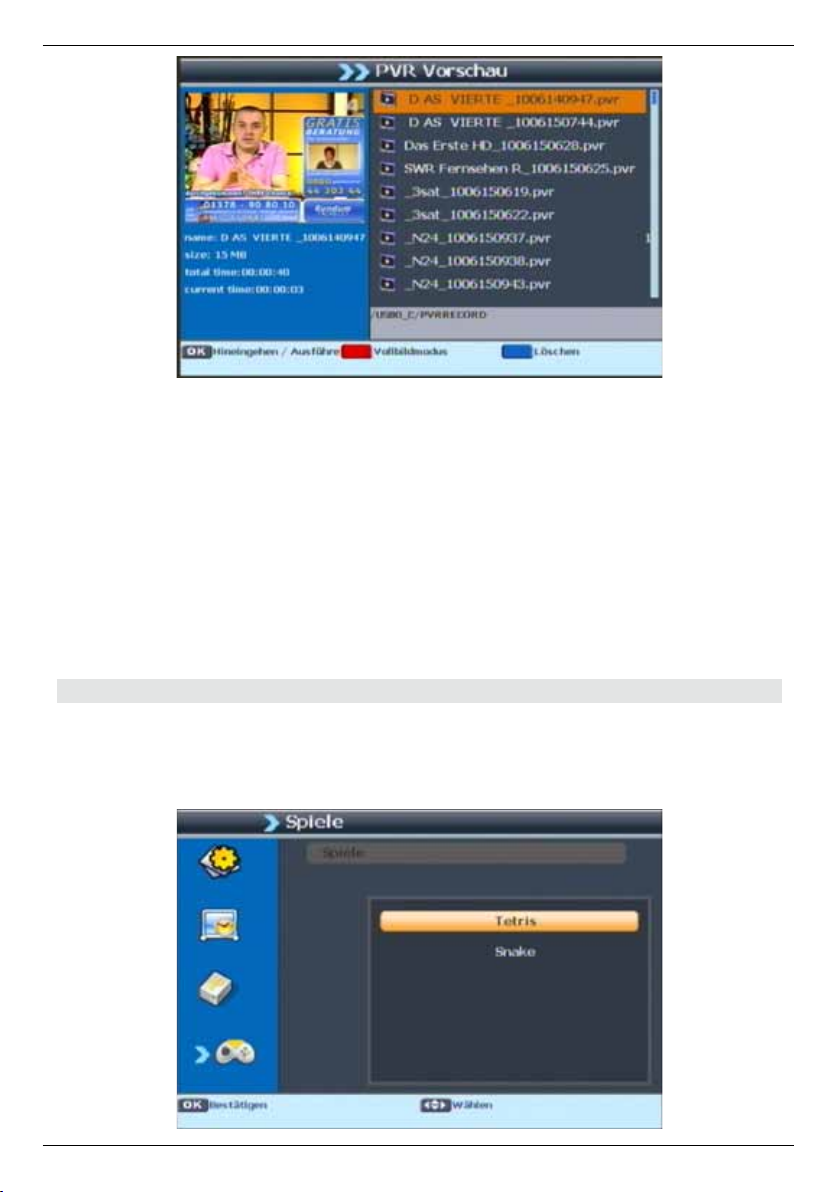

10.6. PVR Vorschau * .................47
11. Spiele .........................48
12. Bedienung .......................49
12.1. Ein- und Ausschalten .............49
12.2. Programmwahl ..................49
12.2.1. Mit Hilfe der Programm
auf/ab-Tasten........................49
2
12.2.2. Mit Hilfe der Zehnertastatur .......49
12.2.3. Programmwahl über Programmliste 49
12.2.4. Programmwahl über erweiterte
Programmliste .................50
12.2.5. Programm mit einer
Favoritenliste aufrufen ...........51
12.3. Infobox.........................51
12.4. Weitere Programminformationen ....51
12.5. Transponder-Info.................52
12.6. Lautstärkeregelung ...............52
12.7. TV/Radioumschaltung .............53
12.8. Dolby Digital (AC3 - Betrieb) ........53
12.9. Rückkehr zum zuletzt
eingestellten Programm ...........53
12.10. Videotext . . . . . . . . . . . . . . . . . . . . . . 53
12.11. Untertitel ......................54

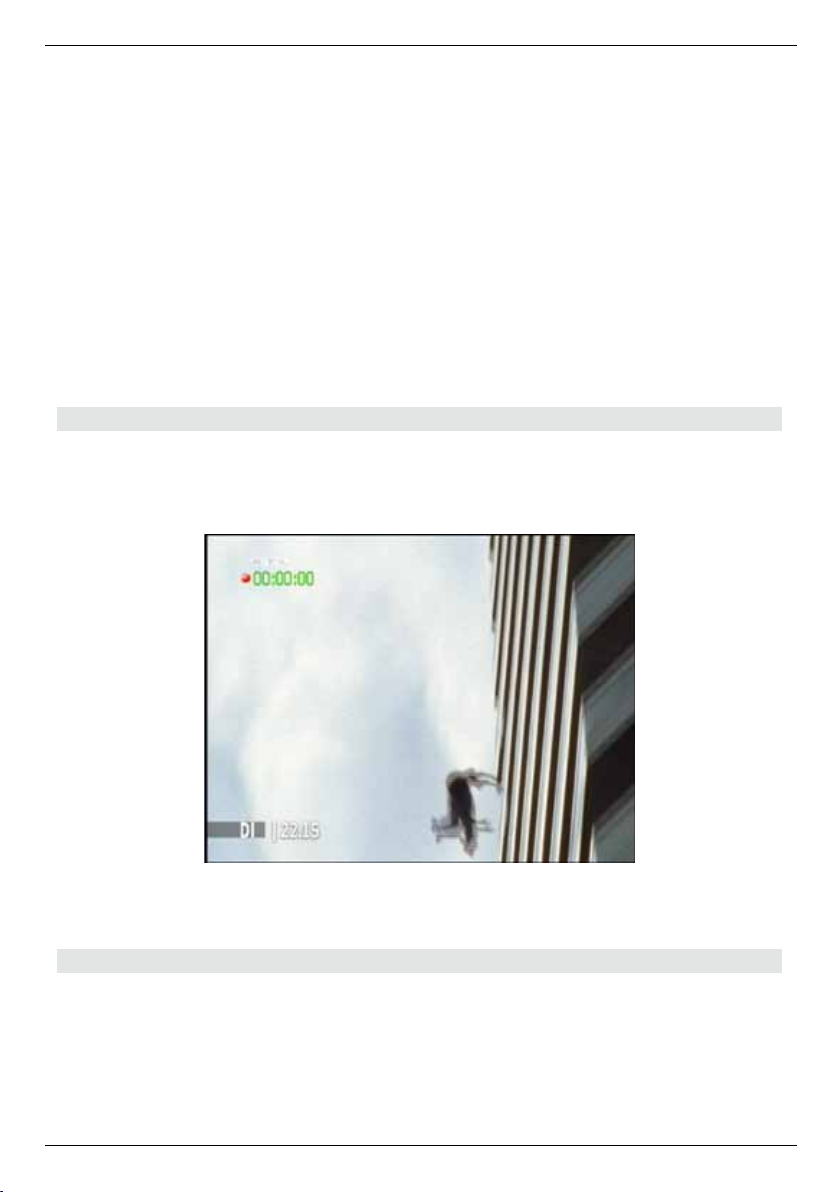

12.12. Aufnahme auf externe Festplatte * . . 54
12.12.1. Direkte Aufnahme * ............55
12.12.2. Timeshift *....................55
12.13. Timer Aufnahme * ...............56
12.14. Elektronische Programminfo EPI ...58

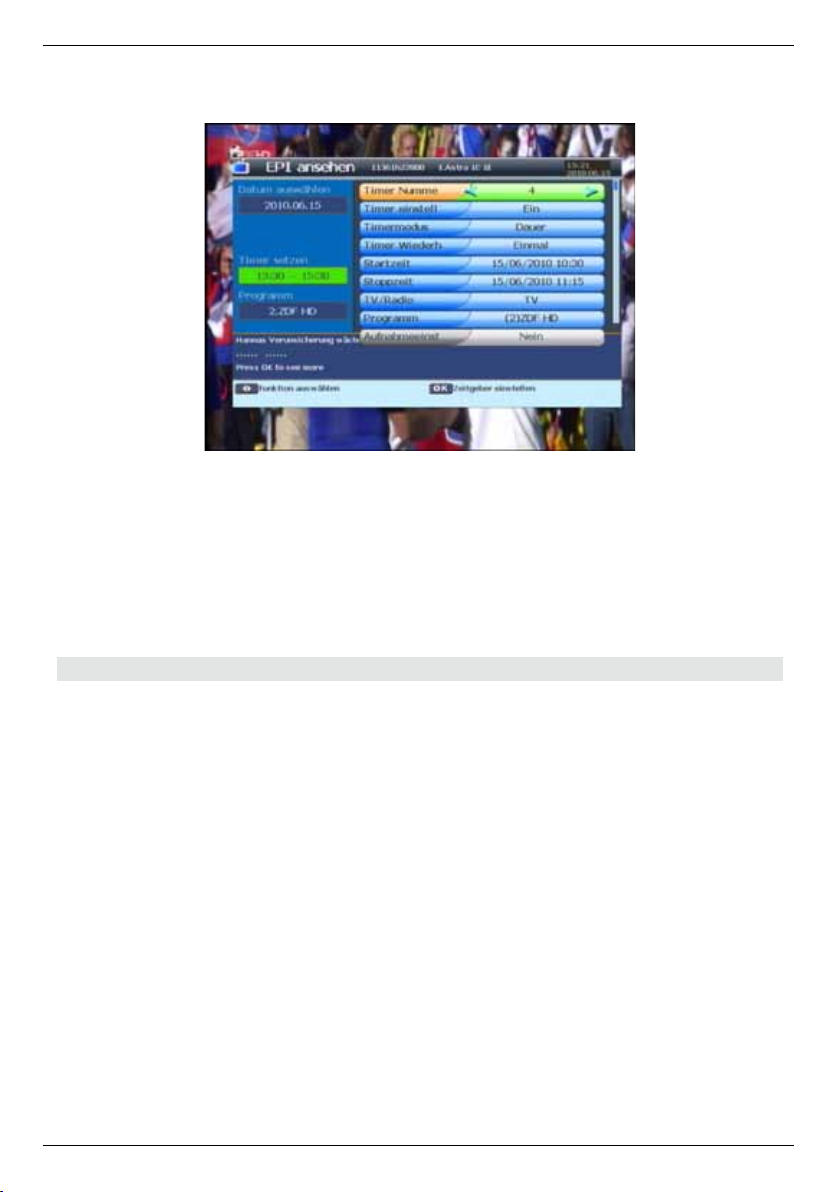

12.15. Timerprogrammierung über EPI ....59
12.16. Bildschirmformat einstellen ......60
12.17. Zoomfunktion...................61
12.18. Sleeptimer ....................61
13. Technische Daten.................62
14. Für den täglichen Gebrauch ........63
Ein- und Ausschalten ..................63
Programmwahl .......................63
Mit Hilfe der Programm auf/ab-Tasten .....63
Mit Hilfe der Zehnertastatur .............63
Mit Hilfe der Programmliste:.............63
Lautstärkeregelung....................63
15. Fehlersuchhilfe...................64
Bitte beachten Sie:
Die mit einem * markierten Funktionen sind nur
mit einer optional erhältlichen Software verfügbar.
Nähere Informationen finden Sie auf www.telestar.de
Ihr Gerät trägt das CE-Zeichen und
erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbe-
halten. Stand 12/11
Abschrift und Vervielfältigung nur mit
Genehmigung des Herausgebers.
3
Sehr geehrter Kunde,
vielen Dank, dass Sie Sich für dieses hochwertige Produkt entschieden haben.
Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.
Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!
Technische Hotline
für Deutschland: 0 18 05 - 50 34 08
( 0,14 €/Min. aus dem dt. Festnetz, max. 0,42 €/Min. aus dem Mobilfunk)
für Österreich: 0 820 - 55 05 67 (0,14 €/min) nur Österreich
Gerne können Sie auch eine E-mail an service@telestar.de oder ein Fax an
0 18 05 -50 34 09 senden.
Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an
unser Servicecenter unter folgender Adresse ein:
Für Deutschland: TELESTAR Servicecenter, Am Weiher 14,
D 56766 Ulmen
Für Österreich: fsms GmbH, Welser Straße 79, A-4060 Leonding
2. Abbildungen
Fernbedienung
Ein/Aus Standby
Zehnertastatur
16:9 Taste
Aktion ausführen/Bestätigen
Lautstärke -/Navigation links
Informationstafel aufrufen
Menü aufrufen
vorheriger Titel
USB Medienmenü
USB Spielemenü
Bedienfeld
USB Media-
Anwendungen
EPI
Timermenü
zurückspulen
vorspulen
nächster Titel
Sleeptimer
Ton Ein/Aus
Untertitel aufrufen
Audioeinstellungen
zurück zum letzten Programm
Favoritenliste
Seite Auf
Seite Ab/Videoformat
Programm auf/Navigation hoch
Lautstärke +/Navigation rechts
Programm ab/Navigation runter
Menü verlassen
Videotext aufrufen
Multifunktionstasten
Play/Pause
Stop
Aufnahme *
Zeitlupe
Festplattenmenü
PVR Vorschau
* Die USB Aufnahmefunktion ist nur
mit einer optional erhältlichen Software
verfügbar. Nähere Informationen finden Sie
auf www.telestar.de
4
Navigationstasten
Ein/Standby
Menü Taste
Display
Signal/Qualität
Anzeige
OK
Taste
LNB-Eingang
Eingang
terrestrische
Antenne
Ausgang
terrestrische
Antenne
LNB-LOOP Ausgang
SCART Buchse
Fernseher
Netzkabel
USB Schnittstelle zum Anschluss
eines USB Speichermediums
HDMI
Anschluss
Digitaler Audio-
ausgang Coaxial
Netzschalter
5
3. Bitte zuerst lesen
> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie
zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2
Batterien (1,5V Microzelle AAA).
> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten
Polarität in das Batteriefach der Fernbedienung ein.
> Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die
Sicherheitshinweise in Kapitel 3.
> Die Kapitel 4 und 6 beschreiben den Anschluss und die Anpassung des
Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät . Diese
Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas
an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.
> Das Kapitel 12 beschreibt alle Funktionen, die für den täglichen Gebrauch wich-
tig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.
> Im Kapitel 7 finden Sie Informationen darüber, wie Sie neue Programme einstel-
len oder die Programmreihenfolge ändern.
> Die technischen Daten finden Sie in Kapitel 13.
> Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 14.
Wichtige Hinweise zur Bedienung
Durch die Verwendung eines sogenannten „On Screen Display“
(Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und
die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf
dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden.
Zusammengehörende Funktionen sind als „MENÜ“ zusammengefasst. Die
angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind
durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt.
Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen
dar, die durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”)
auf der Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv,
wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist.
Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.
Der Programmplatz des jeweils angewählten Programms wird außerdem im
Display angezeigt.
6
Achtung! Wichtige Sicherheitshinweise
VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS
ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE
ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE
DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN,
BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE
SERVICEFACHKRÄFTE.
SICHERHEITSVORKEHRUNGEN:
Dieser Receiver wurde nach Vorgaben internationaler
Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten
Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie
ihr neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäße Handhabung und durch Nichteinhaltung der
Sicherheitsvorkehrungen entstanden sind.
1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an
allen Seiten ein freier Raum von etwa 5 cm zur Verfügung
steht, damit die Luft ungehindert zirkulieren kann und das
Gerät sich nicht überhitzt.
2. Stellen Sie das Gerät nicht in einem eingeengten Bereich
auf, wie zum Beispiel in einem Bücherregal oder Ähnlichem.
Achten Sie darauf, dass die Luftzirkulation nicht beeinträchtigt
wird, vor Allem sollten Sie niemals die Lüftungsschlitze mit
Zeitungen, Tischtüchern, Gardinen, usw. abdecken.
3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende Kerze, auf das Gerät.
4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser
ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände wie Vasen auf den Receiver.
5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses
abzuschalten.
6. Das Stromkabel muss korrekt angeschlossen werden.
Berühren Sie niemals mit feuchten oder nassen Händen das
Stromkabel oder den Stecker.
7. Der Receiver sollte bei Temperaturen von 5ºC bis 40ºC betrieben werden. Verwenden Sie das Gerät nur in einem gemäßigten Klima, nicht unter tropischen Bedingungen.
8. Die Batterien der Fernbedienung sollten nicht extremer Hitze,
wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt
werden.
Achten Sie bitte beim Entsorgen der Batterien auf entsprechende
Umweltschutzbestimmungen.
CE-Zeichen für europäische Märkte
Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass
das Gerät den Vorschriften der EU-Direktive 2004/108/EC sowie
der Direktive für Niedrigspannungsgeräte 2006/95/EC entspricht.
Betriebspausen
Das Gerät sollte während eines Gewitters oder bei längeren
Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.
7
Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren
Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen
System” zu.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das
Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf
hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie
bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht
in den Hausmüll gelangen, sondern sachgerecht entsorgt werden.
Entsorgung von gebrauchten Batterien und Akkus
Batterien oder Akkumulatoren enthalten möglicherweise Stoffe, welche der Umwelt und der
menschlichen Gesundheit schaden können. Außerdem enthalten sie wertvolle Rohstoffe, die
wieder verwertet werden können. Umwelt, Gesundheit und Materialrecycling werden durch
falsches Entsorgen gefährdet. Durch verantwortungsbewusstes Entsorgen von Batterien/
Akkus können Sie einen positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer
Mitmenschen leisten.
Das
Symbol auf der Batterie/dem Akku oder der Verpackung bedeutet, dass diese nicht
in den Hausmüll entsorgt werden dürfen. Sofern unter der durchgestrichenen Abfalltonne auf
Rädern zusätzlich ein chemisches Symbol abgebildet ist (Hg, Cd, Pb), bedeutet dies, dass die
Batterie/der Akku
mehr als 0,0005 Masseprozent Quecksilber (Hg)
mehr als 0,002 Masseprozent Cadmium (Cd)
oder mehr als 0,004 Masseprozent Blei (Pb) enthält.
In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem sepa-
raten Sammelsystem für Batterien/Akkus sind Sie gesetzlich verpflichtet, Batterien/Akkus
einer vom normalen Siedlungsabfall getrennten Entsorgung zuzuführen.
Sofern Ihr Produkt oder ein Zubehörteil nicht mehr benötigte Batterien/Akkus enthält, entnehmen Sie diese bitte entsprechend dem Kapitel über den sicheren Batteriewechsel. Geben Sie
die Batterien/Akkus entweder an einer Annahmestelle für das Recycling von Batterien/Akkus
oder an der Verkaufsstelle ab.
Weitere Informationen über Rücknahme und Recycling dieses Produkts oder der Batterien/
Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem
Geschäft, in dem Sie das Produkt gekauft haben.
8
Anschluss des DVB-Receivers an eine Sat-Anlage
a. Verbindung des LNBs mit dem LNB-Eingang (LNB IN) des
DVB-Receivers.
b. Verbindung des Eingangs terrestrische Antenne des Receivers mit der
DVB-T Antenne.
c. Durchschleiftuner zum Anschluss eines analogen Sat Receivers.
d. Verbindung Ausgang terrestrische Antenne des DVB-T Receivers
mit dem Antenneneingang des Fersehers oder Videorecorders zum
Durchschleifen eines vorhandenen terrestrischen Signals.
e. Digitale SPDIF Audio Verbindung mit einer Surround-Anlage.
f. Scartverbindung des DVB-Receivers mit einem Videorekorder oder
Fernsehgerät.
g. HDMI Verbindung zum Fernseher.
h. USB-Schnittstelle für externes Speichermedium
c
SAT-Receiver
analog
b
a
d
f
e
h
g
oder
9
4. Anschluss
Die im folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung
auf Seite 9.
4.1. Außeneinheit
4.1.1. DVB-S
a Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes
Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6
„Einstellungen“.
4.1.2. DVB-T
b Verbinden Sie den Eingang terrestrische Antenne des Digital-Receivers mit
der DVB-T-Antenne. Beachten Sie auch Punkt 6 „Einstellungen“.
4.2. Durchschleiftuner
4.2.1. DVB-S
c Schließen sie hier einen Analogreceiver an. Das am LNB Eingang anliegende
Signal wird über den Durchschleiftuner an den Analogreceiver weitergegeben.
4.2.2. DVB-T
d Verbinden Sie den Ausgang terrestrische Antenne des DVB-T Receivers mit
dem Antenneneingang des Fersehers oder Videorecorders zum Durchschleifen
eines vorhandenen terrestrischen Signals. Hier wird nicht das Ausgangssignal
Ihres Receivers herausgegeben.
4.3. Anschluss an eine Hifi/ Dolby Digital Anlage
e Digital
Sollte Ihr Verstärker über einen entsprechenden elektrischen Eingang verfügen,
verbinden Sie die Buchse AUDIO OUT DIGITAL elektrisch des Receivers mit
dem elektrischen SPDIF Eingang Ihres Verstärkers.
Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44.1 und 48
kHz zur Verfügung.
Ebenso steht an diesem Ausgang falls gesendet, das Dolby Digital-Signal (AC3)
zur Verfügung.
4.4. Anschluss an ein Fernsehgerät
f Über Scart
Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-
Buchse) durch ein SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerüstet sein, wird dieses beim Einschalten des Digital-Receivers automatisch auf
AV und somit auf Sat-Betrieb umgeschaltet.
g Über HDMI
Sollte Ihr Fernsehgerät über einen HDMI Anschluss verfügen, empfiehlt sich das
Gerät über HDMI anzuschließen. Verbinden Sie dazu den HDMI Ausgang des
Receivers mit dem HDMI Eingang Ihres Fernsehgerätes.
10
4.5. Anschluss an externes USB Speichermedium
h Verbinden Sie ein externes USB Speichermedium, z. B. eine externe Festplatte,
über das USB-Kabel des Speichermediums mit der USB-Schnittstelle des
Receivers.
ACHTUNG! Je nach Gerätetyp muss das externe USB Massespeichergerät zusätz lich über ein separates Netzteil mit Strom versorgt werden.
Lesen Sie hierzu bitte die Bedienungsanleitung des zu verwendenden
USB Massespeichergerätes!!
Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erheb-
liche Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist abhängig
von der Qualität des USB Gerätes. Verwenden Sie bitte nur USB Sticks von Markenherstellern mit entsprechend hoher Geschwindigkeit und genügend freiem Speicherplatz
um Aufnahme- und Wiedergabefehler zu vermeiden.
Bitte achten Sie darauf, dass der Datenträger im Datenformat FAT 32 formatiert ist.
Zudem muss sich das Speichermedium erst an dem Receiver initialisieren. Dieser
Anmeldevorgang kann ca. 20 Sekunden dauern.
5. Erstinstallation
Nachdem Sie die Sicherheitshinweise gelesen und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, kann das Gerät eingeschaltet werden.
Das Gerät ist mit einer werkseitigen Voreinstellung ausgestattet bei der der Emfpang des
Satelliten ASTRA 19,2 Grad Ost und HOTBIRD 13 Grad bereits voreingestellt ist.
Der Receiver startet mit dem Programm „Das ERSTE HD“, empfangbar über Astra 19,2
Grad Ost.
Zur Programmsuche lesen Sie bitte auch Kapitel 6.2.2.
Die Programme in der Programmliste entsprechen den Sendern die über die oben
genannten Satelliten zu empfangen sind und sind ab Werk in einer Reihenfolge abgelegt
die den gängigen Sehgewohnheiten entspricht.
Schalten Sie den Receiver hinten am Netzschalter ein. Anschließend starten Sie ihn
durch Drücken der roten Power Taste auf der Fernbedienung oder über die Power
Taste am Receiver.
5.1. Menüstruktur und Bedienung
Alle Einstellungen können über das Menü im Gerät vorgenommen werden.
> Durch Drücken der Taste Menü auf der Fernbedienung gelangen Sie in das
Hauptmenü.
> Mit den Pfeiltasten auf/ab/links/rechts können Sie die Einstellungen anwählen,
die Sie bearbeiten möchten.
> Mit der Taste OK bestätigen Sie eine Eingabe oder gelangen in den nächsten
Menüpunkt.
> Mit der Taste Exit gelangen Sie immer einen Schritt zurück bzw. beenden die
Menüeinblendungen oder brechen einen Einstellungsvorgang ab.
11
Das Hauptmenü ist in 6 Unterpunkte gegliedert:
> Installation (6. Kapitel)
gepasst und neue Programme gesucht werden.
> Programme bearbeiten (7. Kapitel)
> Benutzereinstellungen (8. Kapitel)
> System (9. Kapitel)
Hier kann das Gerät an die vorhandene Antennenanlage an-
Hier können Sie die Reihenfolge der gespeicherten TV- und
Radioprogramme nach ihren Wünschen verändern und neue
Favoritenlisten erstellen.
Hier können Sie benutzerdefinierte Einstellungen vornehmen,
wie z.B. Kindersicherung einschalten, OSD Darstellungen
ändern oder die Werkseinstellung aktivieren.
Hier können Sie individuelle Einstellungen des Gerätes vor-
nehmen wie z.B. Bildformat, Uhrzeit, Timer verwalten oder
Systeminformationen einsehen.
> USB (10. Kapitel)
liegenden Dateien zu verwalten sowie Software Updates über
USB durchzuführen.
> Spiele (11. Kapitel)
Hier ist es möglich die auf dem USB Datenträger
In diesem Menüpunkt finden Sie 2 Spiele, die Sie mit Hilfe der
Zehnertastatur der Fernbedienung steuern können.
6. Installation
Im Installationsmenü können Sie alle Einstellungen vornehmen, die für einen einwandfreien DVB-S Empfang notwendig sind.
Drücken Sie die Menü Taste und wählen Sie mit Hilfe der Pfeiltasten auf/ab den
Menüpunkt „Installation“ aus und bestätigen mit OK.
12
Der Menüpunkt „Installation“ gliedert sich in folgende Unterpunkte:
- 6.1. Antenneneinstellungen
- 6.2. Satellitenliste
- 6.3. Transponder Liste
- 6.4. Motor Konfiguration
- 6.5. USALS Einstellung
- 6.6. Programme Suchen
- 6.7. OTA (Software Update via Satellit)
6.1. Antenneneinstellungen
Mit Hilfe der Antenneneinstellung können Sie den Satellitenreceiver an die angeschlossene Satellitenantenne anpassen.
> Wählen Sie über die Pfeiltasten auf/ab die Option „Antenneneinstellungen“ und
bestätigen Sie mit OK, die Antenneneinstellungen werden geöffnet.
13
Hinweis: Der Receiver ist werkseitig bereits mit den Parametern der gängigsten Satellitenanlagen und Satellitenpositionen voreingestellt. Eine Veränderung der Einstellungen
sollte daher nur dann durchgeführt werden, wenn Sie Satellitenpositionen empfangen
möchten, die noch nicht im Gerät voreingestellt sind. Bitte befragen Sie dazu auch Ihren
Fachhändler oder Installationsbetrieb.
Vorgehensweise:
In der Antennenkonfiguration müssen mehrere Parameter für den Empfang eingestellt
werden. Dazu werden folgende Daten benötigt:
Satellit Satellitenposition gemäß der Ausrichtung der Satellitenantenne
LNB Typ LNB Typ der vorher eingestellten Satellitenposition
LNB Low LNB ZF- Frequenz für das Lowband
LNB High LNB ZF- Frequenz für das Highband
22KHz Tone 22KHz Signal
DiSEqC 1_0 DiSEqC Positionseinstellung
Zur Kontrolle gibt eine Anzeige im unteren Menübereich Aufschluss über die Qualität und
die Stärke des empfangenen Signals.
6.1.1. Satellit
Stellen Sie in diesem Punkt die Satellitenpositionen ein, die Sie mit Ihrer Satanlage empfangen können.
> Wählen Sie den Punkt „Satellit“ mit Hilfe der Pfeiltasten auf/ab.
> Wählen Sie mit den Pfeiltasten links/rechts die Satelliten aus, die Sie mit Ihrer
Anlage empfangen können.
oder
> Drücken Sie die OK Taste. Es öffnet sich eine Liste mit den zur Verfügung ste-
henden Satelliten, die Sie dann über die Pfeiltasten auf/ab auswählen können.
> Bestätigen Sie anschließend mit OK.
Sollten ein oder mehrere von Ihrer Satanlage empfangbaren Satelliten nicht in der Liste
sein, können neue Satellitenpositionen unter dem Menüpunkt „Satellitenliste“ (siehe Kapitel 6.2) hinzugefügt werden.
6.1.2. LNB Typ
In diesem Punkt können Sie mit Hilfe der Pfeiltasten links/rechts den LNB Typ auswählen mit dem die Satellitenposition zu empfangen ist.
14
6.1.3. LNB LOW / LNB High
Stellen Sie hier mit Hilfe Zehnertastatur die für das LNB spezifische ZF- Frequenzen im
High- und Low Band ein.
6.1.4. 22 KHz
Mit der 22 KHz-Schaltung werden bei Satellitenanlagen Steuerungsbefehle wie z.B. Lowund High Band Umschaltung realisiert. Schalten Sie mit Hilfe der Pfeiltasten links/rechts
das 22 KHz-Signal an, aus oder auf die Einstellung Auto.
Diese Funktion kann nur bei bestimmten LNB Typen angewählt werden.
6.1.5. DiSEqC Einstellung
In diesem Feld stellen Sie mit den Pfeiltasten links/rechts die Satellitenposition
ein, die über DiSEqC angesteuert wird. Diese Einstellung ist abhängig von der
Satellitenempfangsanlage und den dazu gehörigen Baugruppen.
6.2. Satellitenliste
> Wählen Sie über Pfeiltasten auf/ab die Option „Satellitenliste“ und bestätigen
Sie mit OK, die Satellitenliste wird geöffnet.
Unter diesem Punkt können Sie die Liste der empfangbaren Satelliten einsehen und bearbeiten. Dies ist insbesondere relevant, falls Sie eine Außenanlage mit Motorsteuerung
betreiben oder aber eine Satellitenanlage besitzen, die zum Empfang mehrerer Satelliten
mittels einer Multifeedhalterung ausgestattet ist. In der Satellitenliste kann gezielt nach
Satellitensignalen gesucht werden. Außerdem können Sie über die Funktionstasten
Satelliten hinzufügen (gelb), löschen (blau) oder ändern (grün). Die Navigation wird über
die Pfeiltasten auf/ab sowie die OK Taste vorgenommen. Zum Suchen wird die rote
Funktionstaste eingesetzt. Durch Drücken der Taste Exit gelangen Sie zurück in das
Installationsmenü.
6.3. Transponder Liste
> Über die Pfeiltasten auf/ab können Sie den Punkt „Transponderliste“ anwählen.
> Bestätigen Sie danach mit OK.
15
Dieser Menüpunkt ermöglicht Ihnen, die Transponder zu verwalten. Sie können einen
Transponder über die gelbe Funktionstaste hinzufügen, über die grüne ändern oder
aber über die blaue Funktionstaste löschen.
6.4. Motor Konfiguration
Benutzen Sie diesen Menüpunkt um, bei Verwendung, das automatische
Steuerungssystem für einen drehbaren Antennenmotor zu konfigurieren. Der Receiver ist
für die Verwendung mit einer nicht drehbaren Außenanlage voreingestellt.
Hinweis: Um die Motoreinstellungen zu bearbeiten, müssen Sie unter „Antenneneinstellungen“ (Kapitel 6.1.) in der Zeile „DiSEqC“ die Einstellung DiSEqC 1.2 wählen.
> Wählen Sie mit den Pfeiltasten auf/ab den Punkt „Motor Konfiguration“ und
bestätigen Sie mit OK.
Es öffnet sich ein Fenster, in welchem Grundeinstellungen für den Antennenmotor vorgenommen werden können.
ACHTUNG! Um Schäden an der Außenanlage zu vermeiden, dürfen Sie die Außen anlage nicht über gewisse Grenzen bewegen!! (Näheres hierzu ent-
16
nehmen Sie bitte der Installationsanleitung der Außenanlage)
6.4.1. Ost-West-Grenzen setzen
> 1. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile „Limit einstellen“.
> 2. Wählen Sie mit den Pfeiltasten links/rechts die Westgrenze aus.
> 3. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile Bewegen und steuern Sie
mit den Pfeiltasten links/rechts den Motor an die westliche Grenze.
> 4. Wechseln Sie zurück in die Zeile Begrenzung setzen und wählen Sie die Ost-
grenze aus.
> 5. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile „Bewegen“ und steuern
Sie mit den Pfeiltasten links/rechts den Motor an die östliche Grenze.
6.4.2. Motoreinstellung
> 1. Durch Drücken der roten Funktionstaste wird die Satellitenliste, durch Drücken
der grünen Funktionstaste wird die Transponderliste aufgerufen. Wählen Sie
hier mit Hilfe der Pfeiltasten auf/ab den Satellit bzw. den Transponder aus.
> 2. In der Zeile „Bewegen“ können Sie die Antenne an die Position fahren, an der
Sie den Satelliten empfangen können.
> 3. Anhand der Pegel- und Qualitätsanzeige kann die Antenne auf die optimale
Position gedreht werden.
> 4. Stellen Sie nun weitere Satelliten, wie ab Punkt 1 beschrieben, in gleicher
Weise ein.
6.5. USALS
Verwenden Sie diesen Receiver mit einer Außenanlage, welche über ein USALS
(Universal Satellite Automatic Location System) System verfügt, müssen Sie unter diesem Punkt entsprechende Einstellungen vornehmen.
Damit das USALS fehlerfrei arbeitet, müssen Sie die Koordinaten (Längen- und
Breitengrad) Ihres Standortes eingeben, damit das System alle Motorpositionen für die
empfangbaren Satelliten kalkulieren kann (nähere Informationen hierzu entnehmen Sie
bitte der Bedienungsanleitung Ihrer Außenanlage).
17
> Wählen Sie mit den Pfeiltasten auf/ab den Punkt „USALS Einstellung“ und
bestätigen Sie mit OK.
> Geben Sie mit Hilfe der Zehnertastatur der Fernbedienung den Längengrad
und Breitengrad Ihres Standortes ein sowie stellen Sie bei Breitengrad die
Einstellung Nord oder Süd bzw. bei Längengrad die Einstellung Ost oder West
ein. Bestätigen Sie die Eingabe mit OK.
> Anschließend wählen Sie die Zeile „GotoXX“ aus und bestätigen mit OK.
Dadurch werden ihre Positionswerte im Receiver gespeichert.
6.6. Programme Suchen
6.6.1. DVB-S Scan
In dem Receiver sind bereits werkseitig Satelliten-Programme eingespeichert. Zusätzlich
zu den vorhandenen Programmen können neue Programme gesucht und abgespeichert
werden. Dies ist dann nützlich, wenn neue Programme über Satellit übertragen werden,
oder der Receiver Programme von Satelliten empfangen soll, die nicht werkseitig eingestellt sind.
Es gibt mehrere Möglichkeiten, einen Programmsuchlauf vorzunehmen.
> Drücken Sie die Taste Menü um in das Hauptmenü zu gelangen. Wählen Sie
mit Hilfe der Pfeiltasten auf/ab den Menüpunkt „Installation“ an.
> Markieren Sie die Zeile „DVB-S Scan“ mit den Pfeiltasten auf/ab und bestätigen
Sie mit OK.
Es öffnet sich das Suchfenster.
6.6.1.1. Suchoptionen
Hier können Sie einstellen, ob das Gerät nur nach frei empfangbaren Sendern (FTA Free To Air), nur nach verschlüsselten (Scrambled) oder ob der Receiver nach freien und
verschlüsselten Sendern suchen soll (Alle).
> Wählen Sie im Menü Suchen die Zeile „Suchoption“ aus und bestätigen Sie mit
OK.
> Unter Suchmodus können Sie nun mit den Pfeiltasten links/rechts einstellen,
nach welchen Sendern der Receiver suchen soll (FTA, Scrambled oder Alle).
18
Die anderen Parameter sind werkseitig eingestellt und brauchen nicht verändert zu werden.
Hinweis: Die Suchoptionen können Sie in den Menüs „Satellit Scannen“ (6.6.2) und
„Transponder Scannen“ (6.6.3) auch mit der SUBT Taste aufrufen.
> Mit Bestätigung durch OK kehren Sie zum Menüpunkt „Suchen“ zurück.
6.6.1.2. Satellit Scannen
Sie haben die Möglichkeit verschiedene Satelliten nach Programmen zu durchsuchen.
> Wählen Sie dazu den Punkt „Satellit Scannen“ und bestätigen mit OK.
> Wählen Sie anschließend mit den Pfeiltasten auf/ab die Satelliten aus, die Sie
mit Ihrer Anlage empfangen können.
> Drücken Sie nun die rote Funktionstaste, die Suchoptionen werden aufgerufen
(Näheres hierzu lesen Sie Kapitel 6.6.1.). Bestätigen Sie mit OK.
Der Receiver startet mit dem Suchlauf. Wenn Sie den Suchlauf vorzeitig abbrechen
möchten, betätigen Sie die Taste Exit.
19
Nachdem der Suchvorgang abgeschlossen wurde, werden Ihnen die gefundenen
Programme angezeigt. Es folgt eine Abfrage ob Sie die Programme speichern möchten.
> Wählen Sie mit den Pfeiltasten auf/ab OK um die Programme zu speichern
oder Abbrechen um Sie zu verwerfen. Bestätigen Sie mit OK.
Alle neu gefundenen Programme werden am Ende der Gesamt-Satelliten-Liste abgelegt.
6.6.1.3. Transponder Scannen
Zudem haben Sie die Möglichkeit verschiedene Transponder nach Programmen zu scannen.
> Wählen Sie dazu den Punkt „Transponder Scannen“ und bestätigen mit OK.
> Wählen Sie anschließend mit den Pfeiltasten auf/ab die Transponder aus, die
Sie mit Ihrer Anlage empfangen können. Außerdem haben Sie hier die Möglichkeit den Satelliten zu wechseln indem Sie die Info Taste drücken und danach
den Satelliten auswählen.
> Drücken Sie nun die rote Funktionstaste, die Suchoptionen werden aufgerufen
(Näheres hierzu lesen Sie in Kapitel 6.6.1.).
> Bestätigen Sie mit OK.
20
Loading...
