Bedienungsanleitung

TELESTAR HDS 1

BDA HDS 1 05_08.indd 1 26.05.2008 14:09:38 Uhr

Inhalt

1 Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3 Bitte zuerst lesen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4 Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.1 Netzanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.2 Außeneinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4.2.1 Einzelbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.2.2 Betrieb mit einem zusätzlichen Receiver an

einer Einzelempfangsanlage . . . . . . . . . . . . . . . . . 9

4.3 Anschluß an ein Fernsehgerät. . . . . . . . . . . . . . . . . 9

4.4 Videocassettenrecorder (VCR) . . . . . . . . . . . . . . . . 9

4.5 Anschluss über HDMI . . . . . . . . . . . . . . . . . . . . . . 10

4.6 HiFi-Verstärker . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.6.1 Digital (elektrisch) . . . . . . . . . . . . . . . . . . . . . . . . 10

4.6.2 Digital (optisch) . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.6.3 Analog . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.7 YUV Ausgang (Y,Pb,Pr) . . . . . . . . . . . . . . . . . . . . 11

4.8 USB-Schnittstelle (Service). . . . . . . . . . . . . . . . . . 11

5 Erstinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.1 Sprache (OSD-Sprache) . . . . . . . . . . . . . . . . . . . .12

5.1.1 Land . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.2 Anpassung des Receivers an die Empfangsanlage 12

6 Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6.1 Grundeinstellungen . . . . . . . . . . . . . . . . . . . . . . . .14

6.1.1 OSD-Sprache . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6.1.2 Audio Sprache. . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6.1.3 LNB Spannung . . . . . . . . . . . . . . . . . . . . . . . . . . 15

6.1.4 Bildschirmformat . . . . . . . . . . . . . . . . . . . . . . . . . 15

6.1.5 Startkanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

6.1.6 HD-Einstellung . . . . . . . . . . . . . . . . . . . . . . . . . . 16

6.1.7 Programmliste auslesen . . . . . . . . . . . . . . . . . . . 16

6.2 Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

6.4 Antennenkonfiguration . . . . . . . . . . . . . . . . . . . . . . 18

6.4.1 Antenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

6.4.2 Typ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

6.4.3 Satellit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

6.4.4 LNB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

6.4.5 LNB Freq. 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

6.4.6 LNB Freq. 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

6.4.7 22 kHz-Ton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

6.4.8 DiSEqC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

6.4.9 C/Ku Band Control . . . . . . . . . . . . . . . . . . . . . . . 21

6.4.10 Azimuth und Elevation berechnen . . . . . . . . . . 21

7 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

7.1 Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . . . 22

7.2 Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

7.2.1 Mit Hilfe der Programm auf/ab-Tasten . . . . . . . . 22

7.2.2 Mit Hilfe der Zehnertastatur. . . . . . . . . . . . . . . . . 22

2

BDA HDS 1 05_08.indd 2 26.05.2008 14:09:38 Uhr

7.2.3 Mit Hilfe der Programmlisten. . . . . . . . . . . . . . . . 22

7.2.3.1 Programm mit Hilfe der Gesamtliste aufrufen

. 23

7.2.3.2 Programm mit Hilfe einer Favoritenliste aufrufen 23

7.2.3.3 Programm eines bestimmten Satelliten aufrufen 23

7.2.4 Aufrufen gesperrter Programme . . . . . . . . . . . . . 24

7.2.5 Infobox. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

7.3 Lautstärkeregelung. . . . . . . . . . . . . . . . . . . . . . . . . 24

7.4 Auswahl einer anderen Sprache . . . . . . . . . . . . . . 24

7.4.1 Dolby Digital (AC3 - Betrieb). . . . . . . . . . . . . . . . 25

7.5 TV/ Radioumschaltung . . . . . . . . . . . . . . . . . . . . . . 25

7.6 Rückkehr zum zuletzt eingestellten Programm . . . 25

7.7 Transponder-Info . . . . . . . . . . . . . . . . . . . . . . . . . . 25

7.8 Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

7.9 Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

7.10 Elektronische Programminfo EPI . . . . . . . . . . . . . 26

7.11 Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

7.11.1 Timer programmieren . . . . . . . . . . . . . . . . . . . . 28

8.2 Programmsuche . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

8.2.1 Satellitensuche . . . . . . . . . . . . . . . . . . . . . . . . . . 34

8.2.2 Transpondersuche . . . . . . . . . . . . . . . . . . . . . . . 35

8.2.4 Nach dem Suchlauf. . . . . . . . . . . . . . . . . . . . . . . 36

8.2.5 Betrieb an einer Drehanlage . . . . . . . . . . . . . . . . 36

8.2.7.1 Drehen zur Referenzposition . . . . . . . . . . . . . . 37

8.2.7.3 Satellitenpositionen neu berechnen. . . . . . . . . 37

8.3 Werkseinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . 38

8.4.1 Software-Aktualisierung . . . . . . . . . . . . . . . . . . . 38

8.4.2 Programmliste auslesen . . . . . . . . . . . . . . . . . . . 39

8.4.3 Programmliste laden . . . . . . . . . . . . . . . . . . . . . . 39

8.5 Common Interface . . . . . . . . . . . . . . . . . . . . . . . . . 40

8.5.1 Common Interface auswählen . . . . . . . . . . . . . . 40

8.5.2 CI-Modul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

8.6 Receiver Information . . . . . . . . . . . . . . . . . . . . . . .40

9 Technische Begriffe. . . . . . . . . . . . . . . . . . . . . . . . . . 41

10 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . 43

11 Fehlersuchhilfen . . . . . . . 46

Für den täglichen Gebrauch. . . . . . . . . . . . . . . . . . . . . 48

3

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 05_08

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

BDA HDS 1 05_08.indd 3 26.05.2008 14:09:38 Uhr

4

2 Abbildungen

Fernbedienung

ASPECT

ASPECT

Bildformateinstellung / Scartausgang

Sehr geehrter Kunde,

Vielen Dank, das Sie sich für dieses hochwertige Produkt entschieden haben.
Sollte Ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen. Bitte
schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!

Technische Hotline

für Deutschland: 0900-1001013 ( Basistarif 0,29 €/min aus dem Festnetz der Deutschen Telekom. Während des Gespräches

kann dieser Tarif für nicht unter die allgemeine Beratung fallende Angelegenheiten mit vor­heriger Bestätigung des Anrufers heraufgesetzt werden. Mobilfunktarife können abweichen)

für Österreich: 0 820-550 567 (0,14 €/min)
oder 00 49-65 95-9003004

Gerne können Sie auch eine E-mail an [e-mail] oder ein Fax an
0049-65 95-9 003 0031 senden.
Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an
unser Servicecenter unter folgender Adresse ein:

Für Deutschland: TELESTAR Servicecenter, Vulkanhöhe/An der B 410, D 54552-Dreis-Brück
Für Österreich: GERINGER Gesellschaft m.b.H., Gregerstr. 3, A-2401 Fischamend

EPI

°PR

Elektronische Programminfo

ÑÑÉÉ

LNB-Eingang

LNB-Ausgang

BDA HDS 1 05_08.indd 4 26.05.2008 14:09:40 Uhr

5

Steuerungstasten

Ein/Standby

Display-Anzeige

2 CI Steckplätze

Netzanschluss

Scart TV

optischer

Digitalausgang

Cinch
Audio

R/L

LNB-Eingang

LNB-Ausgang

elektrischer

Digitalausgang

USB

Schnittstelle

HDMI

Ausgang

YUV
Aus-

gänge

Scart VCR

Netzschalter

BDA HDS 1 05_08.indd 5 26.05.2008 14:10:06 Uhr

3 Bitte zuerst lesen

> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen

Sie zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind
enthalten: 1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1
Garantiekarte, 2 Batterien (1,5V Mignonzelle), 1 HDMI-Kabel.

> Legen Sie die beiliegenden Batterien unter Berücksichtigung der einge-

prägten Polarität in das Batteriefach der Fernbedienung ein.

> Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die

Sicherheitshinweise in Kapitel 3.

> Die Kapitel 4, 5 und 6 beschreiben den Anschluß und die

Anpassung des Receivers an die Außeneinheit (Spiegel, LNB, ...), an
das Fernsehgerät, VCR, usw. Diese Einstellungen sind einmalig und
müssen nur ergänzt werden, wenn sich etwas an Ihrer Außeneinheit
ändert oder zusätzliche Geräte angeschlossen werden.

> Kapitel 7 beschreibt alle Funktionen, die für den täglichen Gebrauch

wichtig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.

> In Kapitel 8 finden Sie Informationen darüber, wie Sie neue

Programme einstellen oder die Programmreihenfolge ändern.

> In der Bedienungsanleitung verwendete technische Begriffe sind in

Kapitel 9 erläutert.
> Die technischen Daten finden Sie in Kapitel 10.
> Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in

Kapitel 11.

Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten „On Screen Display“ (Bild­schirmeinblendungen) wird die Bedienung des Receivers vereinfacht und
die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden
auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert
werden. Zusammengehörende Funktionen sind als „MENÜ“ zusammenge­faßt. Die angewählte Funktion wird farblich hervorgehoben. In der unteren
Zeile sind durch Farbbalken die “Funktionstasten” rot, gelb, grün und
blau dargestellt. Diese Farbbalken stellen in den einzelnen Menüs unter­schiedliche Funktionen dar, die durch Drücken der entsprechend gefärbten
Taste (“Multifunktionstaste”) auf der Fernbedienung ausgelöst werden. Die
“Funktionstasten” sind nur aktiv, wenn eine Kurzbezeichnung in dem ent­sprechenden Feld angegeben ist.
Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in
dieser Bedienungsanleitung fett gedruckt.
Der Programmplatz des jeweils angewählten Programms wird außerdem
im Display angezeigt.

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwert­baren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem
“Dualen System” zu. Achten Sie darauf, dass die leeren Batterien der
Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen,
sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel,
Sondermüll).

6

BDA HDS 1 05_08.indd 6 26.05.2008 14:10:07 Uhr

7

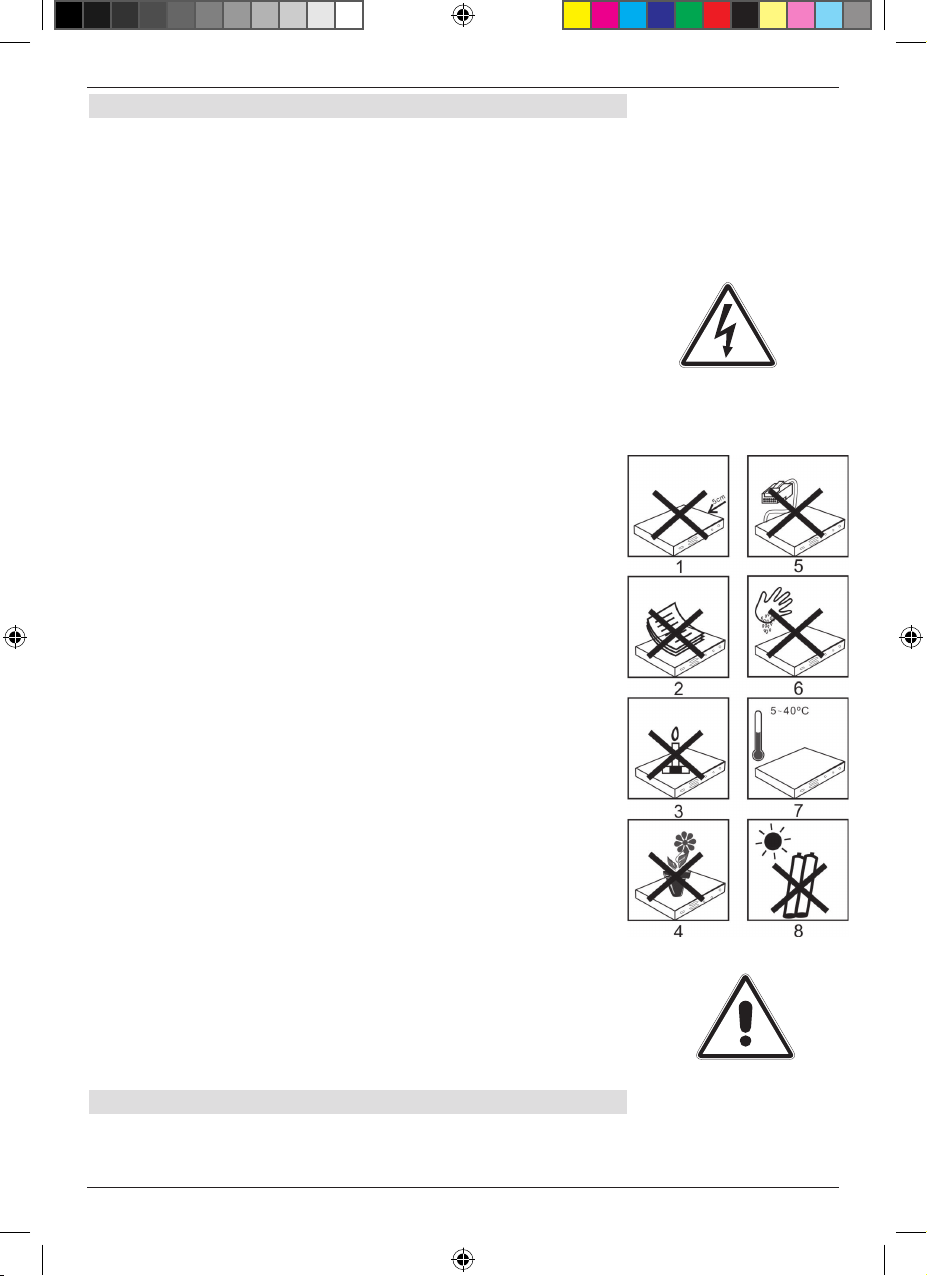

Achtung! WichtigeSicherheitshinweise

VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS
ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE
ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE
DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN,
BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE
SERVICEFACHKRÄFTE.
SICHERHEITSVORKEHRUNGEN:

Dieser Receiver wurde nach Vorgaben internationaler
Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten Sie
die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie ihr neues
Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäße Handhabung und durch Nichteinhaltung der
Sicherheitsvorkehrungen entstanden sind.

1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an allen
Seiten ein freier Raum von etwa 5 cm zur Verfügung steht, damit
die Luft ungehindert zirkulieren kann und das Gerät sich nicht über­hitzt.

2 Stellen Sie das Gerät nicht in einem eingeengten Bereich auf, wie

zum Beispiel in einem Bücherregal oder Ähnlichem. Achten Sie
darauf, dass die Luftzirkulation nicht beeinträchtigt wird, vor Allem
sollten Sie niemals die Lüftungsschlitze mit Zeitungen, Tischtüchern,
Gardinen, usw. abdecken.

3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende
Kerze, auf das Gerät.

4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser
ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände wie Vasen auf den Receiver.

5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses abzu

-

schalten.

6. Das Stromkabel muss korrekt angeschlossen werden. Berühren
Sie niemals mit feuchten oder nassen Händen das Stromkabel oder
den Stecker.

7. Der Receiver sollte bei Temperaturen von 5ºC bis 40ºC betrieben
werden. Verwenden Sie das Gerät nur in einem gemäßigten Klima,
nicht unter tropischen Bedingungen.

8. Die Batterien der Fernbedienung sollten nicht extremer Hitze, wie
zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt werden.

Achten Sie bitte beim Entsorgen der Batterien auf entsprechende
Umweltschutzbestimmungen.
CE-Zeichen für europäische Märkte
Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass
das Gerät den Vorschriften der EU-Direktive 2004/108/EC sowie der
Direktive für Niedrigspannungsgeräte 2006/95/EC entspricht.

Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren
Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.

BDA HDS 1 05_08.indd 7 26.05.2008 14:10:08 Uhr

8

a. Netzverbindung
b. Verbindung des LNBs mit dem

LNB-Eingang (LNB IN) des DVB-Receivers.

c. Verbindung des

LNB-Ausgangs mit dem LNB-Eingang eines analogen Receivers.
d. Scartverbindung des DVB-Receivers mit dem Fernsehgerät.
e. Scartverbindung eines Videogerätes mit der VCR-Scartbuchse des DVB-Receivers.
f. HDMI Ausgang zum Anschluss eines HD-fähigen Fernsehgerätes.
g. Gegebenenfalls : digitale Audioverbindung (SPDIF) mit Hifi-Anlage über ein Cinch Kabel.
h. Gegebenenfalls : optische digitale Audioverbindung mit Hifi-Anlage zur Wiedergabe von Dolby
Digital Sound (AC 3) über optisches Toslink Lichtwellenleiterkabel.
i. Gegebenenfalls: analoge Audioverbindung mit Hifi-Anlage über ein Cinch Kabel.
j. Verbindung des Receivers mit einem Beamer oder Fernseher über die Y,Pb,Pr Ausgänge
k. USB-Schnittstelle zum Anschluss eines USB-Sticks.

Entsorgung von elektrischen und elektronischen Geräten

Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, daß
der Artikel nicht im üblichen Haushaltsmüll entsorgt werden kann. Der
Artikel muß an einem entsprechenden Sammelpunkt für die Rücknahme und
Wiederverwertung alter elektrischer und elektronischer Geräte abgegeben
werden. Indem Sie sicherstellen, daß dieses Gerät fachgerecht entsorgt
wird, tragen Sie dazu bei, daß negative Auswirkungen auf die Umwelt sowie
auf die menschliche Gesundheit vermieden werden, die entstehen könnten,
wenn dieses Gerät nicht entsprechend fachgerecht entsorgt wird.Die
Wiederverwertung der Rohstoffe trägt dazu bei, natürliche Ressourcen zu
bewahren. Für genauere Informationen zur Entsorgung dieses Geräts wen­den Sie sich an Ihre örtliche Behörde, an die Müllverwertung in Ihrer Region,
oder an den Fachhändler bei dem Sie dieses Gerät erworben haben.

e

d

VCR

a

g

c

b

Analog Receiver

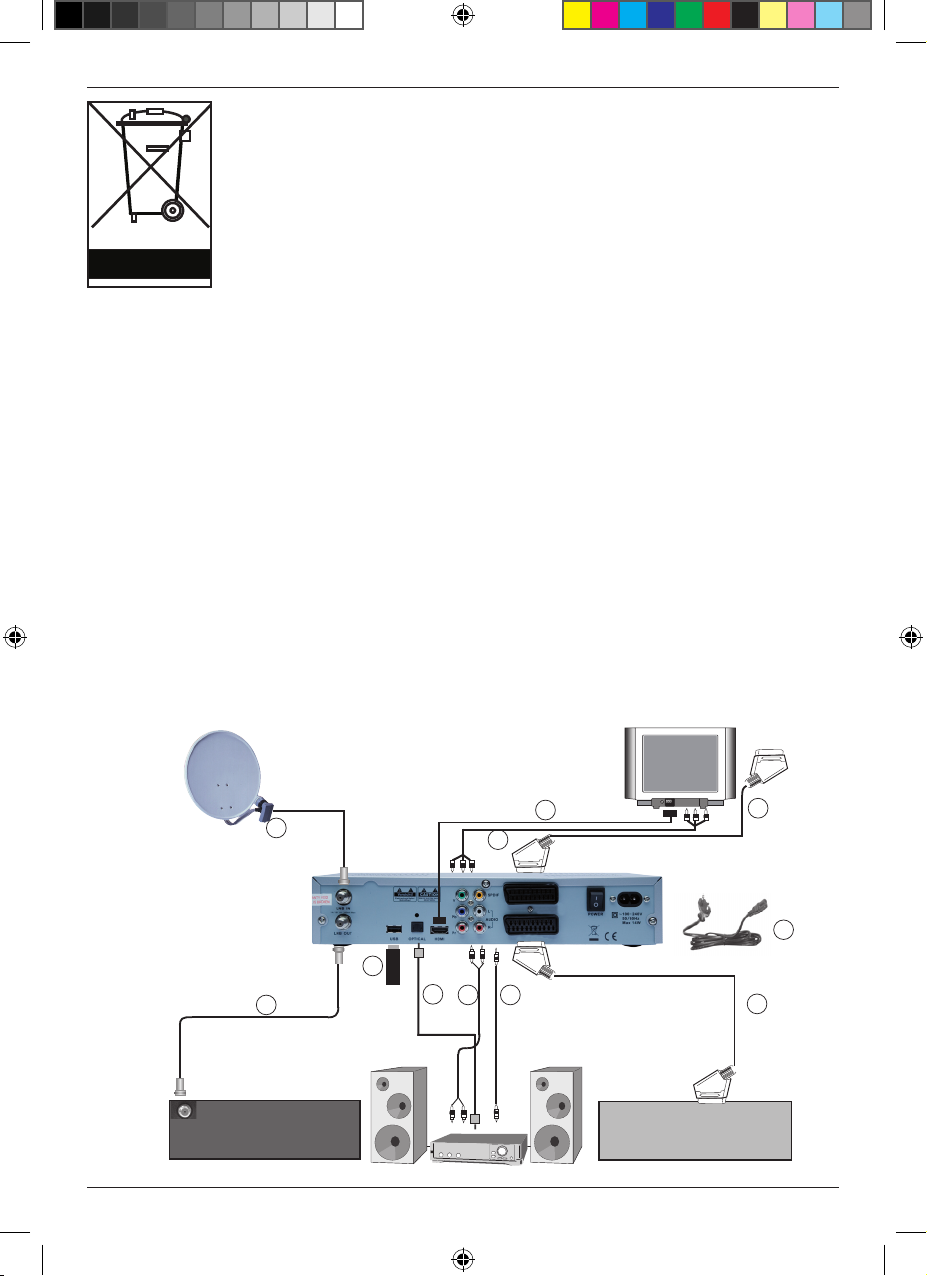

Anschluß des DVB-Receivers an eine Sat-Anlage

f

i h

j

k

BDA HDS 1 05_08.indd 8 26.05.2008 14:10:17 Uhr

4 Anschluß

Die im folgenden erscheinenden Verweise a b c usw. bezie­hen sich auf die Zeichnung auf Seite 8.

4.1 Netzanschluß

Der Digital-Receiver sollte erst dann an das Stromnetz
angeschlossen werden, wenn das Gerät komplett mit den
zugehörigen Komponenten verkabelt ist. Dadurch wer­den Zerstörungen des Digital-Receivers oder anderer
Komponenten ausgeschlossen.
a Nachdem Sie alle Verbindungen hergestellt haben,

verbinden Sie den Receiver durch das Netzkabel mit
einer Steckdose 230 V/50-60 Hz.

4.2 Außeneinheit

4.2.1 Einzelbetrieb

b Verbinden Sie den LNB-Eingang des Digital-

Receivers durch ein geeignetes Koaxialkabel mit dem
LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6
„Einstellungen“.

4.2.2 Betrieb mit einem zusätzlichen Receiver an
einer Einzelempfangsanlage

c Sollte ein weiteres Gerät an einer

Einzelempfangsanlage betrieben werden (z.B.
Analogreceiver oder ADR-Empfänger), können Sie
den LNB-Eingang des zusätzlichen Receivers mit
dem LNB-Ausgang des DVB-Receivers durch ein
geeignetes Koaxialkabel verbinden. Damit der zusätz­liche Receiver auch mit Sat-Signal versorgt wird, muß
Ihr DVB-Receiver im „Standby-Betrieb“ (Bereitschaft)
betrieben werden. Wird der DVB-Receiver eingeschal­tet, übernimmt dieser die LNB-Steuerung mit Priorität.

4.3 Anschluß an ein Fernsehgerät

d Zum Anschluss des Receivers an ein Fernsehgerät über

Scart verbinden Sie Receiver (SCART-Buchse

TV) und Fernsehgerät (SCART-Buchse) durch ein

SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend
ausgerüstet sein, wird dieses beim Einschalten des
Digital-Receivers automatisch auf AV und somit auf
Sat-Betrieb umgeschaltet.

4.4 Videocassettenrecorder (VCR)

e Schließen Sie den Videorecorder an der SCART-

Buchse VCR an. Der Videorecorder liefert bei

Wiedergabe ein Schaltsignal an den Digital-Receiver.
Dadurch gelangt das Videorecorder-Signal automa­tisch an das TV-Gerät.

9

BDA HDS 1 05_08.indd 9 26.05.2008 14:10:18 Uhr

10

Liefert Ihr Videorecorder keine Schaltspannung, schal-

ten Sie Ihren Digital-Receiver mit Hilfe der Taste TV/
AV auf den externen Eingang VCR. Durch erneutes
Drücken dieser Taste kehren Sie wieder in den
Normalbetrieb zurück.

4.5 Anschluss über HDMI

f Der HDS1 Receiver ist mit einem HDMI Ausgang

zum Anschluss eines HD-fähigen Fernsehgerätes
ausgestattet. Verbinden Sie den HDMI Ausgang
des Receivers über das mitgelieferte HDMI
Verbindungskabel mit dem HDMI Eingang Ihres

Fernsehgerätes.

4.6 HiFi-Verstärker

Der HDS1 Receiver hat mehrere Audioausgänge über

die Sie den Receiver an eine eventuell vorhanden Hifi­bzw. Dolby-Surround-Anlage anschließen können.

4.6.1 Digital (elektrisch)

g Sollte Ihr Verstärker über einen entsprechenden
digitalen Eingang verfügen, so verbinden Sie
die Buchse SPDIF über ein Chinchkabel mit dem
elektrischen digitalen Eingang Ihres Verstärkers.

4.6.2 Digital (optisch)

h Sollte Ihr Verstärker über einen entsprechenden
optischen Eingang verfügen, so verbinden Sie die
Buchse OPTICAL mit dem optischen
Eingang Ihres Verstärkers.

Es stehen abhängig vom jeweiligen Sender die Abtastraten
von 32, 44,1 und 48 kHz zur Verfügung.
Ebenso steht an diesem Ausgang, falls gesendet, das Dolby
Digital-Signal (AC3) zur Verfügung.

Bitte beachten Sie, dass dieser Ausgang nur aktiv
ist, wenn auf dem eingestellen Programm ein AC3
Signal übertragen wird.

4.6.3 Analog

i Um die bestmögliche Tonqualität zu erreichen,
können Sie den digital-Receiver an einen HiFi­ Verstärker anschließen. Verbinden Sie dazu die
Cinch-Buchsen Audio R und
Audio L des Digital-Receivers durch ein geeig­ netes Kabel mit einem Eingang Ihres
HiFi-Verstärkers (z.B. CD oder AUX; Achtung, der
Phonoeingang ist nicht geeignet!).

BDA HDS 1 05_08.indd 10 26.05.2008 14:10:18 Uhr

4.7 YUV Ausgang (Y,Pb,Pr)

j Neben dem HDMI Ausgang und den Scartausgängen
besitzt der Receiver einen zusätzlichen Y,Pb,Pr

Ausgang. Über diesen Ausgang können Sie bei

­spielsweise einen vorhandenen Beamer oder ein
Fernsehgerät mit den entsprechenden Anschlüssen
an das Gerät anschließen. Achten Sie beim Anschluss
unbedingt darauf, dass keine Anschlüsse vertauscht
werden, da dies zu einer fehlerhaften Bildwiedergabe
führen kann.

4.8 USB-Schnittstelle (Service)

k Die USB Schnittstelle dient zum Update der
Betriebssoftware bzw. zum Kopieren der
Programmliste über einen USB-Stick.

11

BDA HDS 1 05_08.indd 11 26.05.2008 14:10:18 Uhr

5 Erstinstallation

Nachdem Sie die Sicherheitshinweise gelesen und das Gerät
wie in Kapitel 4 beschrieben angeschlossen haben, schal­ten Sie nun wie in Kapitel 7 beschrieben das Gerät ein. Bei
der ersten Inbetriebnahme des Gerätes erscheint das Menü
Erstinstallation. (Bild 5-1) Hier können Sie auf einfache
Art und Weise die wichtigsten Einstellungen des Digital­Receivers vornehmen.

5.1 Sprache (OSD-Sprache)

Unter diesem Menüpunkt können Sie die Sprache auswählen
in der die Bildschirmeinblendungen dargestellt werden sollen.
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

OSD-Sprache.

> Wählen Sie mit den Pfeiltasten rechts/links die

gewünschte Sprache aus.

5.1.1 Land

Sie haben die Möglichkeit bei dem HDS1 Receiver zwischen
zwei vorprogrammierten Programmlisten zu wählen.
Sie können einmal eine Programmliste für den Betrieb in
Deutschland oder eine Programmliste für Österreich auswäh­len.
> Markieren Sie dazu mit den Pfeiltasten auf/ab die
Einblendung Land.
> Wählen Sie mit Pfeiltasten rechts/links das von
Ihnen gewünschte Land aus.

5.2 Anpassung des Receivers an die
Empfangsanlage

Nun können Sie die Einstellung Ihres Digital-Receivers an
die Konfiguration Ihrer Antenne anpassen. Werkseitig ist der
Receiver auf die Satelliten ASTRA 19,2° (Port A), Eutelsat/
Hotbird (Port B) und Türksat 1c (Port C) eingestellt. Wenn Sie
keine anderen Satelliten empfangen möchten, können Sie die
werkseitige Vorprogrammierung durch drücken der grünen
Taste so übernehmen.

Wenn Sie die Einstellungen der einzelnen Satelliten für den
DISEqC-Betrieb einstellen möchten gehen Sie wie folgt vor.

Satellit 1
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Port A.

> Wählen Sie mit den Pfeiltasten rechts/links den

Satelliten aus, den Sie mit der DiSEqC-Einstellung
Position A/Option A empfangen.

12

(Bild 5-1)

BDA HDS 1 05_08.indd 12 26.05.2008 14:10:19 Uhr

Satellit 2
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Port B.

> Wählen Sie mit den Pfeiltasten rechts/links den

Satelliten aus, den Sie mit der DiSEqC-Einstellung
Position B/Option A empfangen.

Satellit 3
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Port C.

> Wählen Sie mit den Pfeiltasten rechts/links den

Satelliten aus, den Sie mit der DiSEqC-Einstellung
Position A/Option B empfangen.

Satellit 4
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Port D.

> Wählen Sie mit den Pfeiltasten rechts/links den

Satelliten aus, den Sie mit der DiSEqC-Einstellung
Position B/Option B empfangen.

Sie können nun durch drücken der grünen Taste die
Einstellungen speichern und ins Hauptmenü wechseln.
Drücken Sie anschließend die EXIT-Taste um in den TV­Modus zugelangen.
Der Receiver läuft nun mit der von Ihnen in Punkt 5.1.1 ausge­wählten Programmliste.
Wenn Sie einen Suchlauf durchführen möchten, gehen Sie wie
im Punkt 8.2 (Programmsuche) beschrieben ist vor.

13

BDA HDS 1 05_08.indd 13 26.05.2008 14:10:19 Uhr

6 Einstellungen

Nachdem Sie nun Ihren neuen Receiver angeschlossen und
in Betrieb genommen haben, können Sie, falls erforderlich,
den Receiver für Ihre Anwendung optimieren.

6.1 Grundeinstellungen

Um Ihren DVB-Receiver optimal nutzen zu können, sollten
Sie diesen noch auf Ihre individuelle Anwendung einstellen.

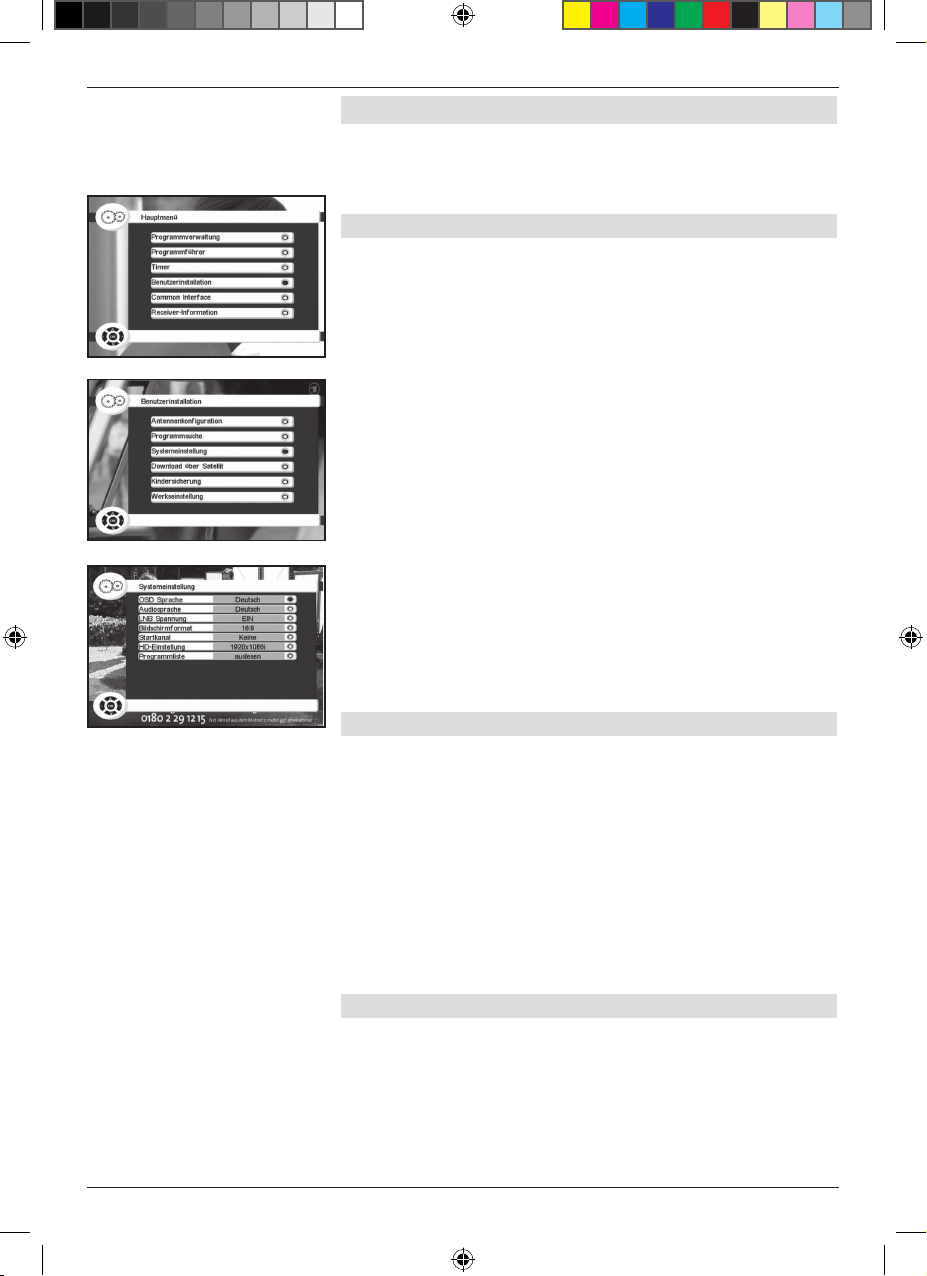

> Rufen Sie mit der Taste Menü das Hauptmenü auf.

(Bild 6-1)

> Wählen Sie nun die Menüzeile Benutzer-

installation, indem Sie diese mit Hilfe der
Pfeiltasten auf/ab markieren. Es erscheint ein

Fenster mit den im Installationsmenü zur Verfügung
stehenden Menüpunkten. (Bild 6-2)

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Systemeinstellung und bestätigen Sie mit OK. Sie
befinden sich nun im Menü Systemeinstellung(Bild
6-3).

> Mit den Pfeiltasten auf/ab können Sie den Marker

innerhalb des Menüs bewegen und wie angegeben
die einzelnen Positionen verändern. Beachten Sie
bei der Auswahl eines Menüpunktes ggf. auch die
Bildschirmeinblendungen.
Es können folgende Einstellungen vorgenommen wer­den:

6.1.1 OSD-Sprache

Unter diesem Menüpunkt haben Sie die Möglichkeit, die
Menüsprache entsprechend Ihren Wünschen einzustellen.
Zum Verändern der OSD-Sprache gehen Sie wie folgt vor:
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

OSD Sprache.

> Wählen Sie mit den Pfeiltasten rechts/links die

von Ihnen gewünschte Sprache aus.

> Die geänderte Einstellungen werden beim verlassen

des Menüs automatisch gespeichert.

> Drücken Sie die Taste Exit um wieder züruck ins

Hauptmenü zu gelangen.

6.1.2 Audio Sprache

Stellen Sie unter diesem Menüpunkt Ihre Vorzugssprache
ein. Durch diese Funktion wird, sofern gesendet, automatisch
diese Sprache eingestellt.

14

(Bild 6-1)

(Bild 6-2)

(Bild 6-3)

BDA HDS 1 05_08.indd 14 26.05.2008 14:10:20 Uhr

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Audiosprache.

> Durch Drücken der Taste OK öffnet sich ein weiteres

Fenster (Bild 6-4). Hier können Sie die erste, zweite,
dritte und vierte Sprache einstellen.

> Markieren Sie mit den

Pfeiltasten auf/ab z.B. die

Zeile Erste Sprache.
> Wählen Sie mit den Pfeiltasten rechts/links
> die gewünschte Sprache aus.
> Die geänderten Einstellungen werden beim verlassen

des Menüpunktes automatisch gespeichert.
> Drücken Sie die Taste Exit um wieder in die

Systemeinstellungen zu gelangen.

6.1.3 LNB Spannung

Unter diesem Menüpunkt können Sie die LNB-Spannung mit
Hilfe der Pfeiltasten rechts/links ein- bzw. ausschal-

ten.

6.1.4 Bildschirmformat

Stellen Sie mit Hilfe der Pfeiltasten links/rechts entspre­chend des Bildformates Ihres TV-Gerätes 4:3, 4:3 Letterbox
oder 16:9 ein. Durch diese Funktion wird automatisch das
Bildformat an Ihr Fernsehgerät angepaßt. Bei den Einstellungen
Letterbox wird das Bild bei einer Sendung die im 16:9 Format
übertragen wird ohne die beiden schwarzen Balken im oberen
und unteren Bildrand dargestellt.

Bitte beachten Sie das sich diese Einstellung nur auf die
Scartanschlüsse bezieht. Diese Einstellung hat auf den
HDMI Ausgang keinen Einfluss.

6.1.5 Startkanal

Hier können Sie einstellen mit welchen Kanal Ihr Receiver
nach dem Einschalten gestartet werden soll.
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Startkanal und drücken Sie die Taste OK.
Nun erscheint eine Abfrage, ob Sie den Startkanal

wirklich aktivieren wollen. (Bild 6-5)
> Markieren Sie die Zeile JA und drücken Sie die Taste

OK erneut, so erscheint eine Programmliste.
> in dieser Programmliste können Sie nun einen

Startkanal mit den Pfeiltasten auf/ab auswählen

und mit der OK Taste übernehmen.

> Wenn Ihr Receiver mit dem zuletzt eingestellten Kanal

starten soll, markieren Sie die Zeile Nein und bestäti-

gen dies mit OK.

Im Menü Systemeinstellung wird anschließend in der

Zeile Startkanal „Keine“ angezeigt.

15

(Bild 6-5)

(Bild 6-4)

BDA HDS 1 05_08.indd 15 26.05.2008 14:10:20 Uhr

6.1.6 HD-Einstellung

In diesem Menüpunkt können sie die Bildauflösung des HDMI
Ausgangs des Receivers verändern und an Ihren HD-fähigen

Fernseher anpassen.

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

HD-Einstellungen.

> Wählen Sie mit den Pfeiltasten rechts/links die

von Ihnen gewünschte Auflösung.

Sie haben die Möglichkeit zwischen 720x576p,

1280x720p und 1920x1080i zu wählen.

Stellen Sie das Bildformat ein, mit der Sie die beste

Bildqualität bei Ihrem Fernsehgerät erzielen.

Bitte beachten Sie, dass eine Veränderung die-

ser Einstellung nur dann sichtbar ist, wenn Sie
den Receiver über ein HDMI-Kabel an einem HD­fähigen Fernseher angeschlossen haben.

6.1.7 Programmliste auslesen

In diesem Menüpunkt können Sie mit einen USB-Stick die
Programmliste des Receivers auslesen und anschließend auf
einen weiteren Receiver des gleichen Typs aufspielen.
(Beachten Sie Punkt 8.4.2 und 8.4.3 auf Seite 39)

6.2 Kindersicherung

Ihr Gerät ist mit einer Kindersicherung ausgestattet.
Dadurch können wichtige Funktionen (z.B der Aufruf des
Installationsmenüs) vor unbefugter Benutzung gesichert wer­den. Weiterhin können Programme, die Sie nach Punkt 8.1.3
gesperrt haben, nur noch durch die Eingabe eines vierstelli­gen PIN-Codes (Kennwort) wiedergegeben werden.
> Rufen Sie mit der Taste

Menü das Hauptmenü auf

(Bild 6-6).

> Wählen Sie nun die Menüzeile Benutzer-

installation, indem Sie diese mit Hilfe der
Pfeiltasten auf/ab markieren und anschließend

mit OK bestätigen. Es erscheint ein Fenster mit
den im Installationsmenü zur Verfügung stehenden
Menüpunkten (Bild 6-7).

>

Markieren Sie mit den Pfeiltasten auf/ab die Zeile
Kindersicherung und bestätigen Sie mit OK. Sie befin­den sich nun im Menü Kindersicherung (Bild 6-8).

> Geben Sie mit Hilfe der Zifferntasten das Kennwort

ein. Das Kennwort ist in der Werkseinstellung auf
0000 eingestellt.

> Um die Kindersicherung einzuschalten, markie-

ren Sie mit den Pfeiltasten auf/ab die Zeile

16

(Bild 6-7)

(Bild 6-6)

(Bild 6-8)

BDA HDS 1 05_08.indd 16 26.05.2008 14:10:21 Uhr

Kindersicherung und stellen Sie mit Hilfe der

Pfeiltasten rechts/links die Einblendung auf Ein.

> Möchten Sie das Menü vor unbefugten

Veränderungen sichern, dann markieren Sie die

Zeile Installationssperrung und stellen mit den

Pfeiltasten rechts/links auf Ein.
> In der Zeile Neues Kennwort können Sie mit den

Zifferntasten ein neues Kennwort eingeben.
> Bestätigen Sie das neue Kennwort in der Zeile

Kennwort bestätigen indem Sie das neue

Kennwort erneut eingeben.
> Um das Menü Kindersicherung zu verlassen, drü-

cken Sie die Taste EXIT.
> Um das Menü komplett zu verlassen, drücken Sie

mehrmals die Taste EXIT.

6.3 Uhrzeit einstellen

Ihr Gerät ist mit einer Uhr ausgestattet. Diese wird über den
Satellitenempfang auf Greenwich Mean Time synchronisiert.
Diese müssen Sie lediglich entsprechend Ihrer Ortszeit korri­gieren. Für Deutschland beträgt diese Differenz +1 Stunde.
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Wählen Sie nun die Menüzeile Timer, indem Sie

diese mit Hilfe der Pfeiltasten auf/ab markieren

und drücken Sie OK. Es erscheint ein Fenster mit

den im Installationsmenü zur Verfügung stehenden

Menüpunkten (Bild 6-10).
> Wählen Sie mit den Pfeiltasten den Menüpunkt

Uhrzeit einstellen aus und bestätigen Sie mit OK.

Es erscheint nun Bild 6-10.2.

6.3.1 Einstellung der Ortszeit

> Geben Sie in dieser Zeile mit Hilfe der Pfeiltasten

rechts/links die Abweichung Ihrer Ortszeit gegen-

über GMT ein.

6.3.2 Sommerzeit

> Nehmen Sie in dieser Zeile mit den Pfeiltasten

rechts/links die Umstellung auf die Sommerzeit vor.

6.3.3 Datum und Uhrzeit

> Wenn Datum und Uhrzeit nicht korrekt angezeigt

werden, können Sie diese in diesen Zeilen manuell

mit Hilfe der Pfeiltasten rechts/links und den

Zifferntasten einstellen. Mit den Pfeiltasten auf/ab

können Sie Jahr, Monat, Datum und Stunde anwäh-

len.
Zum Einstellen der Uhrzeit wählen Sie mit den

Pfeiltasten auf/ab die Zeile Stunde und drücken

Sie die OK Taste. Geben Sie nun die aktuelle Uhrzeit

17

(Bild 6-10)

(Bild 6-9)

(Bild 6-10.2)

BDA HDS 1 05_08.indd 17 26.05.2008 14:10:21 Uhr

(Stunde bzw. Minute) über die Zehnertastatur Ihrer
Fernbedienung ein. Bestätigen Sie anschließend die
Eingabe mit OK.

> Um das Menü zu verlassen drücken Sie mehrmals die

Taste Exit.

6.4 Antennenkonfiguration

Nachdem Sie Ihren Receiver individuell auf Ihre Wünsche
eingestellt haben, können Sie nun, falls erforderlich, den
Receiver noch auf Ihre Antenne einstellen. Ab Werk ist Ihr
Receiver auf ASTRA und EUTELSAT mit Universal-LNB
(siehe Anhang technische Begriffe) vorprogrammiert. Diese
Programme werden nach der Inbetriebnahme des Gerätes
an einer entsprechenden Empfangsanlage ohne weitere
Einstellungen empfangen.
Sollten Sie auch andere Satelliten empfangen wollen bzw. ein
anderes LNB verwenden, stellen Sie Ihren Receiver wie folgt
auf Ihre gewünschten Daten ein:
> Rufen Sie mit der Taste Menü das Hauptmenü auf.

(Bild 6-11)

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Benutzerinstallation.
> Bestätigen Sie durch Drücken der Taste OK.
> Markieren Sie nun die Zeile

Antennenkonfiguration mit Hilfe der Pfeiltasten

auf/ab.
> Bestätigen Sie mit OK. Es erscheint das Menü

Antennenkonfiguration. (Bild 6-12)

Folgende Einstellungen können in diesem Untermenü vorge­nommen werden:

6.4.1 Antenne

Sie haben die Möglichkeit insgesamt 16 verschiedene
Antennen (Satellitenpositionen) zu speichern.
> Wählen Sie unter diesem Menüpunkt mit den

Pfeiltasten rechts/links eine der 16 möglichen

Antennen aus.

6.4.2 Typ

> Stellen Sie hier mit den Pfeiltasten rechts/links

ein, ob Sie den Satelliten mit einer feststehenden

Antenne (Festgelegt) oder mit einer Drehanlage

(DiSEqC 1.2 bzw. USALS) empfangen.

Achtung!

Haben Sie die Einstellung DiSEqC 1.2 oder USALS
(Betrieb des Digital-Receivers an einer Drehanlage mit einem
DiSEqC 1.2-Motor) gewählt, müssen Sie als nächstes die
Ost- und Westgrenzen setzen. Dadurch werden mechani­sche Zerstörungen des Spiegels durch ein Hindernis ver­mieden. Sollten sich Hindernisse (Schornstein, Wand etc.)

18

(Bild 6-11)

(Bild 6-12)

BDA HDS 1 05_08.indd 18 26.05.2008 14:10:21 Uhr

im Drehbereich des Spiegels befinden, muß dieser bei der
Einstellung der Ost-West-Grenzen unbedingt beobachtet
werden. Befindet sich kein Hindernis im Drehbereich des
Spiegels, dann legen Sie die Grenzen so fest, dass sich der
Spiegel ein wenig über den jeweils äußersten zu empfangen­den Satelliten hinwegdrehen läßt.

Ost-West-Grenzen setzen

> Betätigen Sie die

grüne Taste (im DISEqC­Betrieb)bzw. die gelbe Taste (im USALS-Betrieb),
um das Menü zum Setzen der Grenzen aufzurufen.

Die Zeile Ost Begrenzung ist markiert. (Bild 6-13)
> Drehen Sie nun den Spiegel durch Drücken der

Pfeiltaste links auf die maximal mögliche bzw.
gewünschte Ostposition.

> Durch Drücken der Taste OK erscheint eine Abfrage.
> Speichern Sie die Ostgrenze mit OK. Nun ist die Zeile

West Begrenzung markiert.

> Drehen Sie nun den Spiegel durch Drücken der

Pfeiltaste rechts auf die maximal mögliche bzw.
gewünschte Westposition.

> Durch Drücken der Taste OK erscheint eine Abfrage.
> Speichern Sie die Westgrenze mit OK.

Ost-West-Grenzen löschen

Wenn Sie bei schon gesetzten Ost-West-Grenzen das Menü
zum Setzen der Grenzen aufrufen, ist die Zeile DiSEqC-
Begrenzung löschen markiert.
> Um die vorhandenen Grenzen zu löschen, betätigen

Sie die Taste OK und bestätigen die folgende Abfrage
nochmals mit OK.

> Verlassen Sie das Menü

Begrenzung setzen

durch Drücken der Taste Exit.

6.4.3 Satellit

> Wählen Sie mit den Pfeiltasten auf/ab die Zeile

Satellit.

> Stellen Sie mit den Pfeiltasten links/rechts ent-

weder einen der vorprogrammierten Satelliten ein oder
wählen Sie einen der frei programmierbaren Satelliten
Newsat01 bis Newsat 22 aus.

6.4.4 LNB

> Geben Sie in dieser Zeile mit den Pfeiltasten

rechts/links ein, welchen LNB-Typ Sie verwen-
den. Zur Auswahl stehen: Universal, LNBF, Uni­Cable, SKYWIRE und Normal zur manuellen

Eingabe der LNB Daten.

Haben Sie unter LNB Normal eingegeben, können weitere
Einstellungen vorgenommen werden.

19

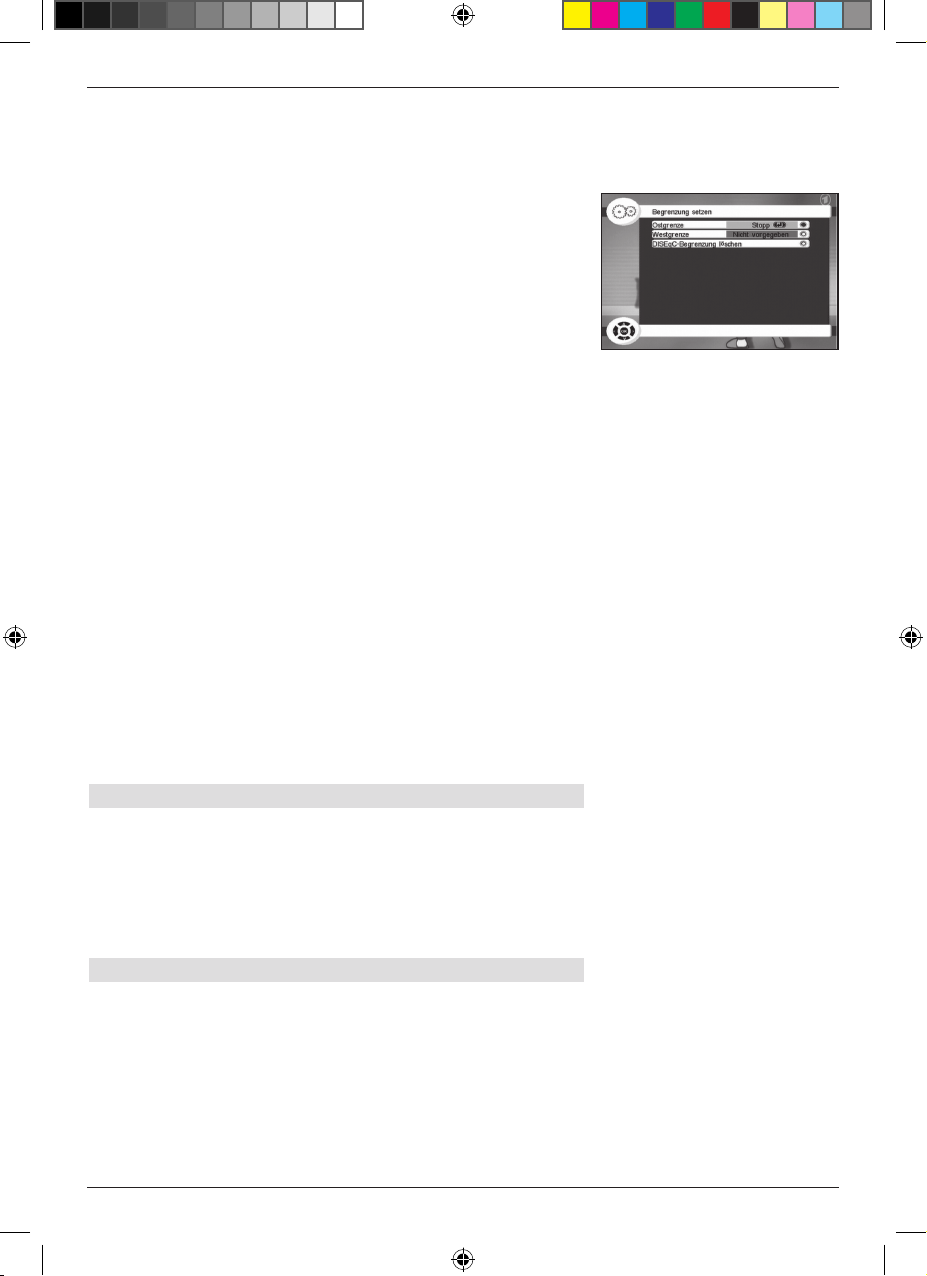

(Bild 6-13)

BDA HDS 1 05_08.indd 19 26.05.2008 14:10:22 Uhr

6.4.5 LNB Freq. 1

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

LNB-Freq. 1.

> Geben Sie über die Zehnertastatur die von Ihnen

gewünschte Frequenz ein.

> Die gewählte Frequenz wird beim Verlassen des

Menüs automatisch gespeichert.

> Drücken Sie die Taste Exit um das Menü zu verlas-

sen.

6.4.6 LNB Freq. 2

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

LNB-Freq. 2.

> Geben Sie über die Zehnertastatur die von Ihnen

gewünschte Frequenz ein.

> Die gewählte Frequenz wird beim Verlassen des

Menüs automatisch gespeichert.

> Drücken Sie die Taste Exit um das Menü zu verlas-

sen.

6.4.7 22 kHz-Ton

> Stellen Sie in dieser Zeile mit den Pfeiltasten

rechts/links ein, ob Sie das 22 kHz-Steuersignal

einschalten möchten. Sie können zwischen den
Einstellungen Keine, 0 KHz und 22 KHz auswäh­len.

6.4.8 DiSEqC

DiSEqC (Digital Satellite Equipment Control) ist ein digitales
Steuersignal zum Steuern DiSEqC-tauglicher Komponenten
über die Antennenleitung. Verfügt Ihre Außeneinheit über
DiSEqC-Komponenten, müssen Sie die DiSEqC-Steuerung
einschalten. Im Menü sind vier Schaltkriterien der DiSEqC­Steuerung wählbar. Ihr Gerät ist so vorprogrammiert, dass
ASTRA auf der Schalterstellung Port A und Eutelsat auf der
Stellung Port B eines Multischalters empfangen wird. Sollte
die Schaltmatrix Ihrer Empfangsanlage anders aufgebaut sein
bzw. andere Satelliten empfangen, können Sie den Receiver
an Ihre Empfangsanlage anpassen.
> Falls Sie keine DiSEqC-Komponenten verwenden,

schalten Sie mit den Pfeiltasten rechts/links die
DisEqC-Steuerung aus (Keine). Bei der Verwendung
von DiSEqC-Komponenten stellen Sie eine der
DiSEqC-Positionen Port A, Port B, Port C oder

Port D ein. Diese sind den DiSEqC-Schaltkriterien

gemäß folgender Tabelle zugeordnet.

*20

A B

Position

Ausgang

A B

Position

Ausgang

A B

Option

Ausgang

Beispiel:

BDA HDS 1 05_08.indd 20 26.05.2008 14:10:24 Uhr

6.4.9 C/Ku Band Control

> Unter diesem Menüpunkt können Sie mit den

Pfeiltasten rechts/links ein C/Ku-Band
Schaltsignal einstellen.

6.4.10 Azimuth und Elevation berechnen

Um Ihre Satellitenantenne korrekt auf einen Satelliten
ausrichten zu können, benötigen Sie gegebenenfalls den
Azimuth- und Elevationswinkel für Ihren Standort. Ihr
Receiver bietet Ihnen die Möglichkeit diese Werte zu berech­nen.
> Rufen Sie wie in Punkt 6.4 beschrieben das Menü

Antennenkonfiguration auf.

> Betätigen Sie die rote Taste Antennen-

ausrichtungshilfe.

Es erscheint das Menu Antennen-

einstellungshilfe. (Bild 6-14)

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Satellit.

> Wählen Sie mit den Pfeiltasten rechts/links den

gewünschten Satelliten aus. Falls der gewünschte
Satellit nicht in der Liste vorhanden ist, wählen Sie
einen frei definierbaren Satelliten z.B. Newsat 01.

> Falls Sie einen frei definierbaren Satelliten gewählt

haben, geben Sie in den beiden folgenden Zeilen mit
den Zifferntasten und Pfeiltasten die Position
ein.

>> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Längengrad.

> Geben Sie mit den Zifferntasten den Längengrad

Ihres Standortes ein.

> Geben Sie mit den Pfeiltasten rechts/links in der

folgenden Zeile ein, ob es sich um einen Wert öst­licher oder westlicher Länge handelt.

> Geben Sie ebenso den Breitengrad Ihres

Standortes ein.

> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Berechnen und bestätigen Sie mit OK.

Nun erscheint das Ergebnis mit dem Elevations- und

dem Azimuthwinkel auf dem Bildschirm.

> Durch mehrmaliges Drücken der Taste Exit kehren

Sie zum Normalbetrieb zurück.

21

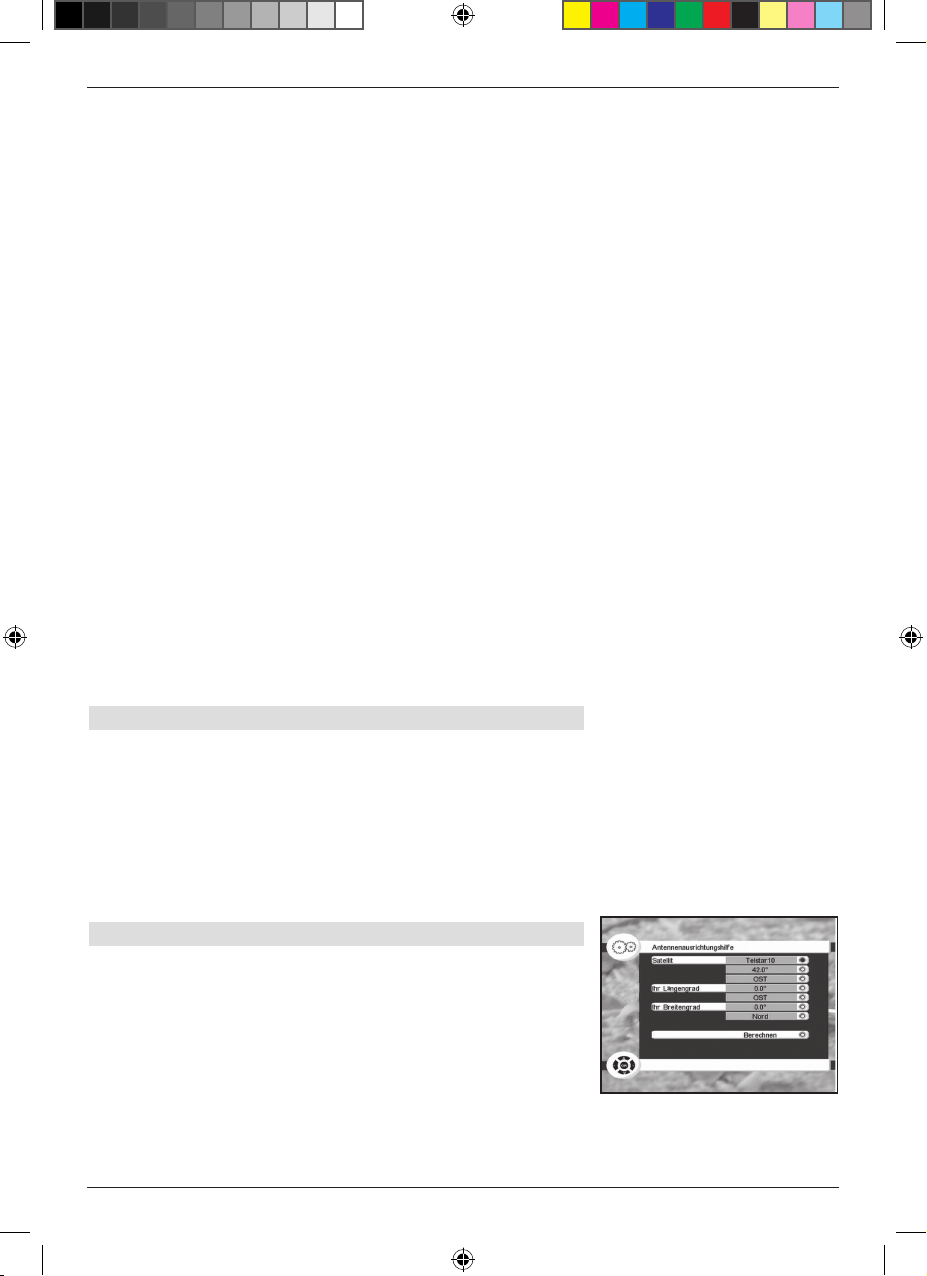

(Bild 6-14)

Position Option
Port A A A
Port B B A
Port C A B
Port D B B

BDA HDS 1 05_08.indd 21 26.05.2008 14:10:24 Uhr

7 Bedienung

7.1 Ein- und Ausschalten

> Schalten Sie den Receiver durch Drücken der Taste

Ein/Standby am Gerät oder auf der Fernbedienung
ein.

> Durch nochmaliges Drücken dieser Taste am Gerät

oder auf der Fernbedienung schalten Sie das Gerät
wieder aus.

> Das Gerät ist nun im Bereitschaftsbetrieb (Standby),

dabei wird in der Anzeige am Gerät die Uhrzeit ein­geblendet.
Sollte die Uhrzeit nicht angezeigt werden, muß diese
vom Gerät noch eingelesen werden. Schalten Sie
dazu das Gerät ein und empfangen Sie für ca. 30
Sekunden z.B. ZDF, um die Uhrzeit automatisch ein­zulesen.

7.2 Programmwahl

7.2.1 Mit Hilfe der Programm auf/ab-Tasten

> Schalten Sie die Programme mit Hilfe der Tasten

Programm auf/ab am Receiver oder auf der
Fernbedienung jeweils um einen Programmplatz auf
oder ab.

7.2.2 Mit Hilfe der Zehnertastatur

> Geben Sie mit Hilfe der Zahlentastatur die

gewünschte Programmnummer ein.

Zum Beispiel:

1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben
Sie jeweils nach dem Drücken einer Taste ca. 2 Sekunden
Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise zweistel­lige Zahl eingeben, so können Sie den Umschaltvorgang
durch Drücken der Taste OK nach Eingabe der letzten Ziffer
beschleunigen.

7.2.3 Mit Hilfe der Programmlisten

Um das Auffinden von Programmen zu erleichtern, verfügt Ihr
Gerät über verschiedene Programmlisten. Alle im Receiver
vorhandenen Programme befinden sich in der Gesamtliste
(All TV List) . Weiterhin verfügt Ihr Receiver über 7 verschie­dene Favoritenlisten, (siehe Punkt 8.1.4) in denen sich
nur ausgewählte Programme befinden. Zusätzlich können

22

BDA HDS 1 05_08.indd 22 26.05.2008 14:10:24 Uhr

Sie sich die Programme nach Satelliten sortiert anzeigen
lassen.

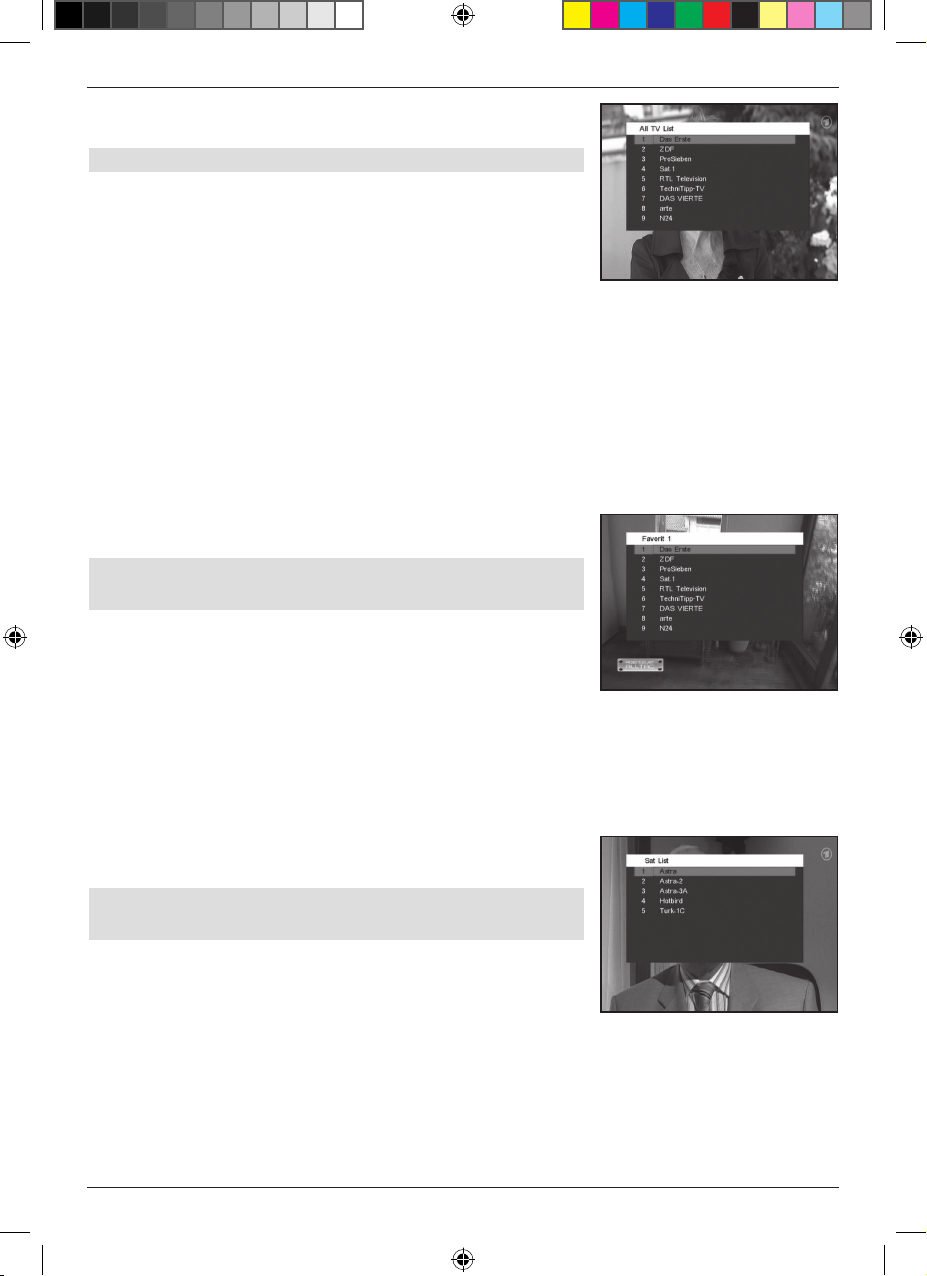

7.2.3.1 Programm mit Hilfe der Gesamtliste aufrufen

Um ein Programm aus der Gesamtliste auszuwählen, gehen
Sie folgendermaßen vor:
> Drücken Sie die Taste OK.

Es erscheint nun die Programmliste. Im TV­Betrieb erscheinen nur TV- und im Radiobetrieb
nur Radioprogramme. Das momentan eingestellte
Programm ist markiert. (Bild 7-1)

> Nun können Sie mit den Pfeiltasten auf/ab das

gewünschte Programm markieren.

> Durch Drücken der Taste OK wird das markierte

Programm eingestellt.

> Mit den Pfeiltasten auf/ab bewegen Sie den

Marker jeweils um eine Zeile in der Liste.

> Mit den Tasten Blättern auf/ab wird die Liste sei-

tenweise aufwärts bzw. abwärts geblättert.

> Durch Drücken der Taste Exit wird die Programmliste

wieder ausgeblendet.

7.2.3.2 Programm mit Hilfe einer Favoritenliste auf­rufen

> Drücken Sie die Taste FAV. Es erscheint die aktive

Favoritenliste (Bild 7-2).

> Wählen Sie nun durch evtl. mehrmaliges Drücken der

Taste FAV die gewünschte Favoritenliste aus.

> Markieren Sie mit den Pfeiltasten auf/ab oder den

Tasten Blättern auf/ab das Programm, das Sie

sehen möchten.
> Bestätigen Sie mit OK.
> Durch Drücken der Taste Exit wird die Programmliste

wieder ausgeblendet.
Um eine Favoritenliste anzulegen gehen Sie, wie in

Punkt 8.1.4 beschrieben ist, vor.

7.2.3.3 Programm eines bestimmten Satelliten auf-

rufen

> Drücken Sie die Taste SAT. Es erscheint ein Fenster

mit den eingestellten Satelliten (Bild 7-3).
> Wählen Sie mit den Pfeiltasten auf/ab den

Satelliten aus, dessen Programme Sie sich anzeigen

lassen möchten.
> Bestätigen Sie mit OK. Es erscheint eine

Programmliste, in der sich ausschließlich Programme

des ausgewählten Satelliten befinden.

23

(Bild 7-1)

(Bild 7-2)

(Bild 7-3)

BDA HDS 1 05_08.indd 23 26.05.2008 14:10:25 Uhr

> Markieren Sie mit den Pfeiltasten auf/ab oder den

Tasten Blättern auf/ab das Programm, das Sie
sehen möchten.

> Bestätigen Sie mit

OK.

> Durch Drücken der Taste Exit wird die Programmliste

wieder ausgeblendet.

7.2.4 Aufrufen gesperrter Programme

Wird ein Programm eingestellt, das durch die Kindersicherung
gesperrt ist, erscheint die Meldung Kennwort eingeben
auf dem Bildschirm. (Bild 7-4)
> Geben Sie mit Hilfe der Zahlentastatur Ihr

Kennwort ein. Anschließend wird das gewünschte
Programm freigegeben.

> Um ein Programm zu sperren gehen, Sie bitte wie in

Punkt 8.1.3 beschrieben ist, vor.

7.2.5 Infobox

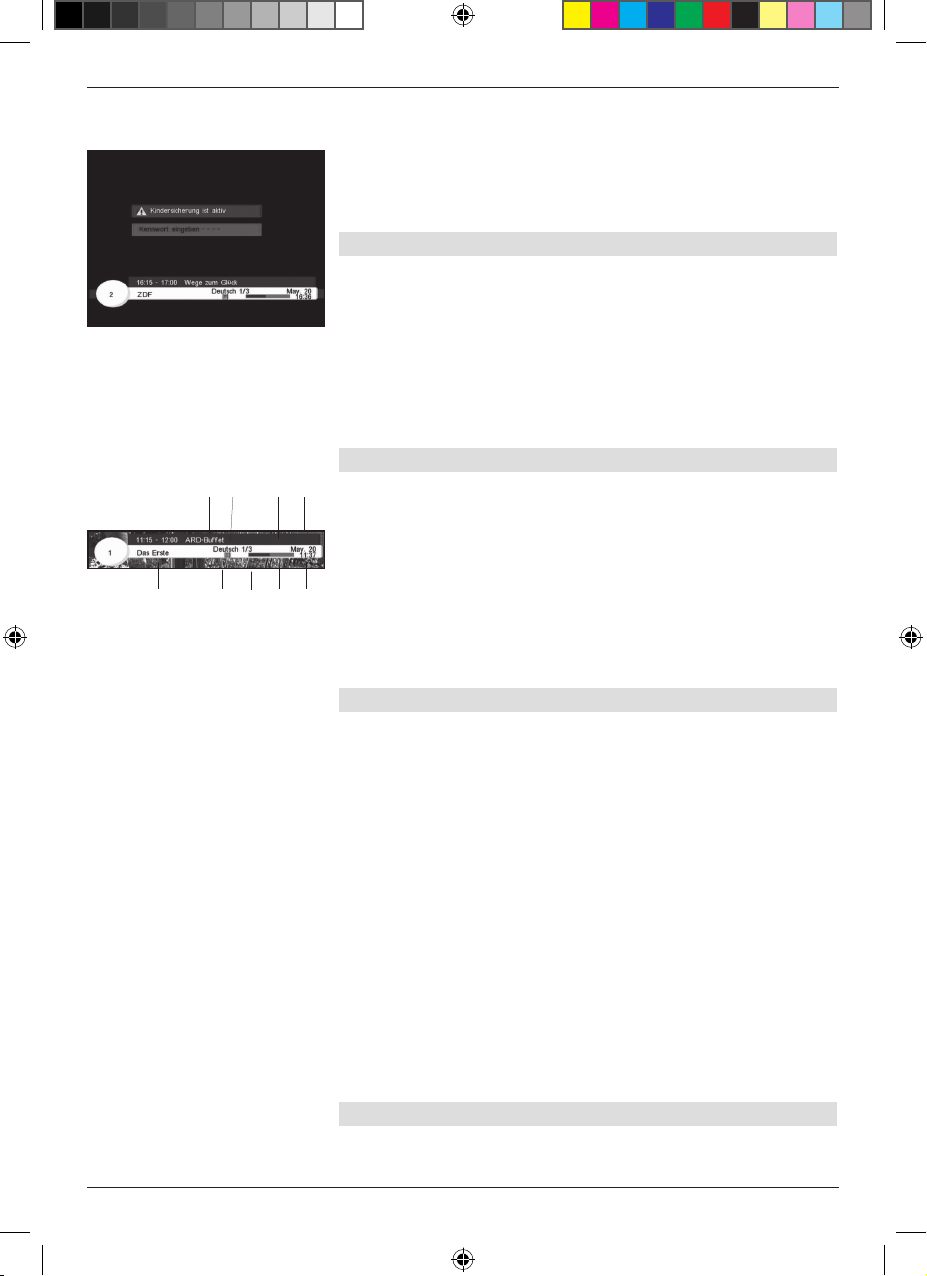

Nach jedem Programmwechsel erscheint kurzzeitig eine
Infobox (Bild 7-5) mit den Programmeigenschaften wie
Programmplatz (1), Programmname (2), Titel der Sendung
(3), Datum (6) und Uhrzeit (7). Zusätzlich werden wei­tere Programmeigenschaften angezeigt, wie zum Beispiel
Videotext (8), Untertitel (9), verschiedene Audiokanäle (10)
(z.B.mehrsprachiger Film oder verschiedene Radiosender),
verschlüsseltes Programm (11), FAV-Programm (12) und
Signalqualität (13).

7.3 Lautstärkeregelung

Sie haben die Möglichkeit, die Lautstärke Ihres Receivers
zu regeln. Dieses erleichtert den Umgang mit dem
Receiver, da Sie somit alle wichtigen Funktionen auf einer
Fernbedienung haben und selten auf die Fernbedienung
Ihres Fernsehgerätes zurückgreifen müssen. Nach dem
Einschalten des Receivers wird der Ton mit der zuletzt einge­stellten Lautstärke wiedergegeben.
> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der

Taste Lautstärke + lauter und mit Hilfe der Taste
Lautstärke - leiser.

> Durch Drücken der Taste Ton ein/aus wird der Ton

aus- bzw. durch erneutes Drücken dieser Taste wieder
eingeschaltet.

> Desweiteren können Sie die Lautstärke über die

Pfeiltasten rechts/links auf der Front des
Gerätes regeln.

7.4 Auswahl einer anderen Sprache

Wird eine Sendung in mehreren Sprachen oder mit mehreren
Tonkanälen ausgestrahlt (siehe 7.2.5 Infobox), können Sie

24

(Bild 7-4)

(Bild 7-5)

6

1 13

11

8/9

2 10

7

12

BDA HDS 1 05_08.indd 24 26.05.2008 14:10:25 Uhr

wie folgt eine andere Sprache oder einen anderen Tonkanal
einstellen:
> Drücken Sie im Normalbetrieb die rote Taste,
> Wählen Sie aus der eingeblendeten Liste mit den

Pfeiltasten auf/ab die von Ihnen gewünschte

Sprache aus.
> Drücken Sie die Taste

Exit, um wieder in den norma­len Betrieb umzuschalten. Der Receiver speichert die
neuen Einstellungen beim Verlassen der Einblendung
automatisch ab.

7.4.1 Dolby Digital (AC3 - Betrieb)

Wird eine Sendung mit Dolby Digital Sound (AC3) ausge­strahlt, werden beim Einschalten der Sendung automatisch
die beiden digitalen Audioausgänge (SPDIF und OPTICAL)
eingeschaltet.

Bitte beachten Sie, das nicht bei allen Sendungen
ein AC3 Signal gesendet wird. Daher kann es sein
das der Ton bei einigen Sendungen nicht übertra­gen wird.

7.5 TV/ Radioumschaltung

Die Vorprogrammierung enthält neben den
Fernsehprogrammen auch Radioprogramme.
> Schalten Sie mit der Taste TV/Radio den Receiver in

den Radiobetrieb.
Der Receiver schaltet nun auf das zuletzt gehörte
Radioprogramm um.

> Durch erneutes Drücken der Taste TV/Radio wird

wieder das zuletzt gewählte Fernsehprogramm einge­stellt.

7.6 Rückkehr zum zuletzt eingestellten Programm

> Durch Drücken der Taste Zurück auf der

Fernbedienung wird das zuletzt eingestellte Programm
wieder eingestellt. Sie haben die Möglichkeit zwischen
zwei beliebigen Sendern zu wechseln, so können
Sie mit nur einem Tastendruck zwischen zwei von
Ihnen gewählten Programme z.B. während einer
Werbeunterbrechung umschalten.

7.7 Transponder-Info

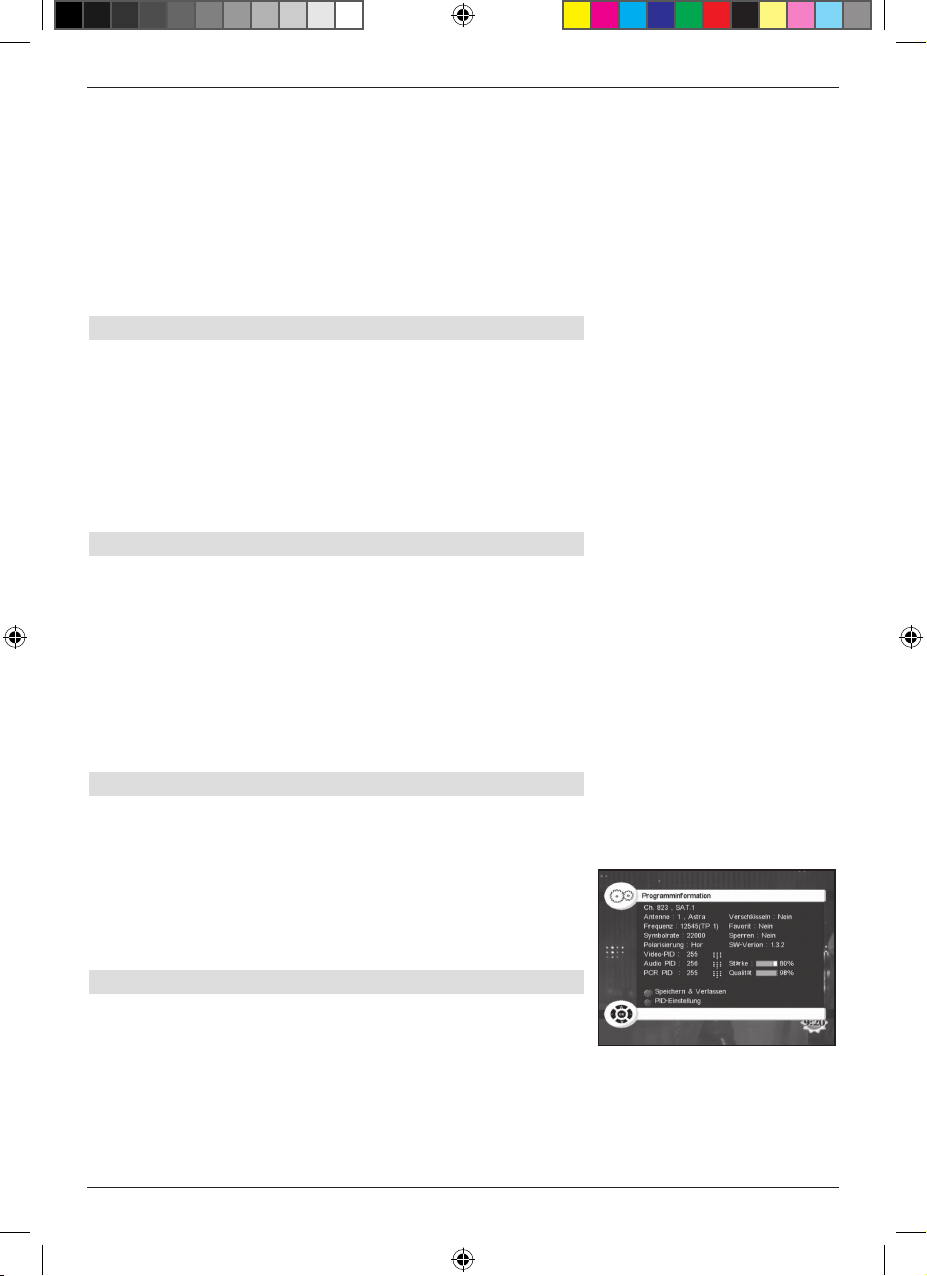

> Durch Drücken der Taste Info werden die Daten des

eingestellten Transponders (Bild 7-6) angezeigt.

> Durch Drücken der Taste Exit kehren Sie in den

Normalbetrieb zurück.

25

(Bild 7-6)

BDA HDS 1 05_08.indd 25 26.05.2008 14:10:26 Uhr

7.8 Videotext

Sofern gesendet, können Sie den integrierten Videotext­Decoder nutzen, um sich die Videotext-Informationen der ein­zelnen Programme anzeigen zu lassen.
> Schalten Sie das Programm ein, von dem Sie sich

Videotext-Informationen ansehen möchten.

> Durch Drücken der

gelben Taste Videotext schal-

ten Sie den Videotext (Bild 7-7) ein.

> Geben Sie mit Hilfe der Zahlentastatur die

gewünschte Videotextseite ein. Ihre Eingabe wird
in der oberen, linken Bildschirmecke angezeigt.
Nachdem Sie die gewünschte Videotextseite eingege­ben haben, sucht Ihr Gerät die gewünschte Seite.

Da die Videotextseiten nicht alle gleichzeitig übertra-

gen werden können, kann es einige Sekunden dauern,
bis Ihr Gerät die Seite gefunden hat und auf Ihrem
Fernsehbildschirm anzeigt.

Für alle Videotextbetreiber stellt die Seite 100 die

Inhaltsangabe dar.

> Benutzen Sie die Pfeiltasten auf/ab, um eine Seite

vor- bzw. zurückzublättern.
Durch drücken der Taste Exit gelangen Sie wieder in den
Normalbetrieb zurück.

7.9 Untertitel

Einige Programmanbieter senden Untertitel aus. Um die
Funktion der Untertitel-Einblendung einzuschalten, gehen Sie
wie folgt vor:
> Drücken Sie die gelbe Taste. Sofern gesendet,

erscheint nun eine Liste mit den zur Verfügung stehen-

den Untertitel-Sprachen.
> Markieren Sie nun mit den Pfeiltasten auf/ab die

gewünschte Untertitel-Sprache.
> Bestätigen Sie mit OK. Nun werden die Untertitel

angezeigt.
Beachten Sie, dass diese Funktion nur vorhanden ist, wenn
tatsächlich Untertitel gesendet werden und dass diese
Einstellung nach einem Umschaltvorgang nicht erhalten
bleibt.

7.10 Elektronische Programminfo EPI

Mit Hilfe der EPI-Funktion (Electronic Programme Info) ist es
möglich, Programmangebote und Inhalte diverser Programme
auf dem Fernsehbildschirm darzustellen. Somit können Sie
sich sehr schnell einen Überblick über die Sendungen und
deren Inhalte verschaffen.
> Schalten Sie den Receiver und Ihr Fernsehgerät ein.
> Drücken Sie die Taste EPI auf der Fernbedienung des

Receivers oder rufen Sie die EPI-Funktion mit Hilfe

26

(Bild 7-7)

(Bild 7-8)

BDA HDS 1 05_08.indd 26 26.05.2008 14:10:26 Uhr

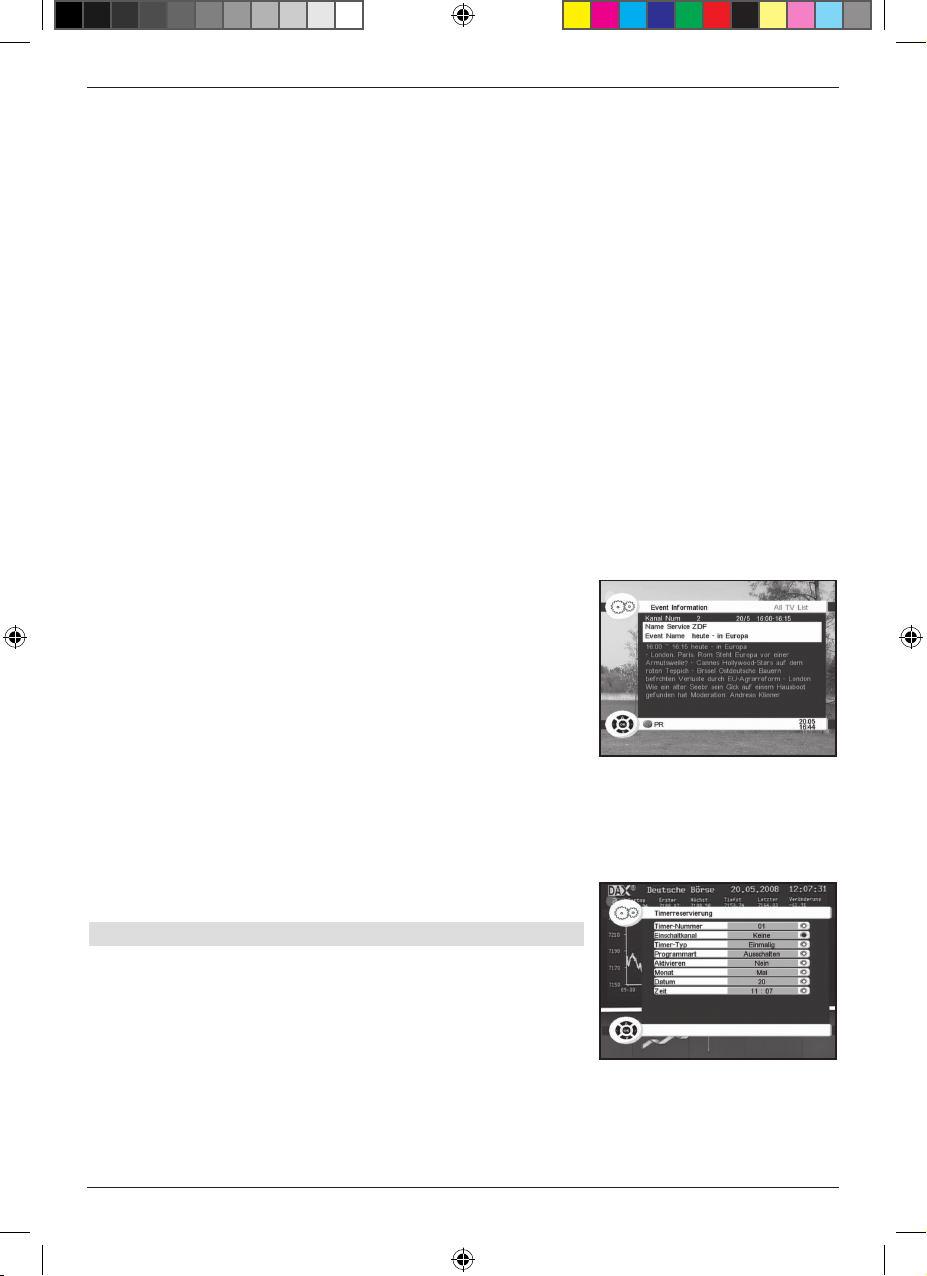

27

des Hauptmenüs auf. Es erscheint nun die elektro­nische Programmzeit-Schrift mit dem eingeblende­ten Bild der laufenden Sendung als PIG (Picture in
Graphic) auf dem Bildschirm (Bild 7-8). Weiterhin wer-
den der Programmname und der Titel der laufenden
Sendung angezeigt. Bitte beachten Sie, dass nur
Informationen zu dem gerade eingeschalteten bzw.
als PIG sichtbaren Programm und von Programmen,
die auf dem gleichen Transponder (siehe Technische
Begriffe) gesendet werden, verfügbar sind. Da die
EPI-Informationen bei einem Programmwechsel even­tuell neu eingelesen werden müssen, kann es einige
Sekunden dauern, bis die EPI-Daten verfügbar sind.

> Markieren Sie mit den

Pfeiltasten auf/ab das
Programm, von dem Sie EPI-Informationen sehen
möchten.

> Durch Drücken der Taste OK erscheint das zu dem

ausgewählten Programm gehörige TV-Bild als PIG auf
dem Bildschirm und die EPI-Daten werden eingele­sen.

> Durch Drücken der

Pfeiltasten rechts/links
gelangen Sie zu Informationen zu den folgenden
bzw. vorherigen Sendungen. Zur optischen Kontrolle
wird dabei ein Marker oberhalb der Zeitleiste im EPI­Fenster bewegt.

> Mit der grünen bzw. gelben Taste können Sie den

Marker um 24 Stunden zurück- bzw. vorbewegen.

Sind zu einer Sendung detaillierte Informationen verfügbar,
wird dies durch einen blauen Punkt mit dem Schriftzug
Detail unterhalb der Datums- und Uhrzeitanzeige symboli­siert.
> Sofern verfügbar, werden durch Drücken der blauen

Taste die detaillierten Informationen zu der ausge­wählten Sendung dargestellt (Bild 7-9).

> Um die detaillierten Informationen zu verlassen, betä-

tigen Sie die Taste Exit.

> Um zum Normalbetrieb zurückzukehren, betätigen Sie

die Taste Exit erneut.

7.11 Timer

Ihr Receiver verfügt über eine Timerfunktion mit der Sie 10
unterschiedliche Ereignisse zum Ein- oder Ausschalten des
Receivers programmieren können.
> Rufen Sie mit der Taste

Menü das Hauptmenü auf.

> Markieren Sie die Zeile

Timer mit Hilfe der

Pfeiltasten auf/ab.

> Bestätigen Sie durch Drücken der Taste

OK.

> Wählen Sie mit den

Pfeiltasten auf/ab die Zeile

Timerreservierung aus.

> Drücken Sie die Taste

OK, um das Menü

Timerreservierung aufzurufen (Bild 7-10).

(Bild 7-10)

(Bild 7-9)

BDA HDS 1 05_08.indd 27 26.05.2008 14:10:26 Uhr

7.11.1 Timer programmieren

Um ein Timerereignis zu programmieren, gehen Sie wie folgt
vor:

Timer-Nummer
> Markieren Sie mit Hilfe der Pfeiltasten die Zeile

Timer- Nummer.

> Stellen Sie mit den Pfeiltasten rechts/links ein

Timerereignis zwischen 1 und 10 ein.

Einschaltkanal (Programm)
> Markieren Sie mit Hilfe der Pfeiltasten die Zeile

Einschaltkanal.

> Rufen Sie durch Drücken der Taste OK die

Programmliste auf.

> Mit der Taste TV/Radio können Sie zwischen der TV-

und der Radioprogrammliste umschalten.

> Wählen Sie mit den Pfeiltasten auf/ab oder den

Tasten Blättern auf/ab das Programm aus, für das
Sie ein Timerereignis programmieren möchten.

> Bestätigen Sie die Eingabe mit OK.

Timer Typ
> Markieren Sie mit Hilfe der Pfeiltasten die Zeile

Timer Typ.

> Stellen Sie mit den Pfeiltasten rechts/links die

Intervalle des Timers ein. Sie können wählen ob der
Timer einmalig, täglich, wöchentlich oder
monatlich ausgeführt werden soll. Je nachdem wel­chen Timer Typ Sie auswählen, ist die weiter unten
beschriebene Eingabe des Monats, des Datums, des
Tages oder des Wochentages erforderlich.

Programmart

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Programmart.

> Stellen Sie mit den Pfeiltasten rechts/links ein,

ob sich der Receiver zum eingestellten Zeitpunkt
Einschalten oder Ausschalten soll.

Haben Sie Einschalten gewählt, wird beim

Erreichen der eingestellten Zeit der programmierte
Programmplatz eingeschaltet. Bei der Einstellung
Ausschalten wird der Receiver beim Erreichen der
eingestellten Zeit ausgeschaltet.

Timer aktivieren

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Aktivieren.

> Um das Timerereignis zu aktivieren, stellen Sie mit

den Pfeiltasten rechts/links die Einblendung auf
Ja ein.

28

BDA HDS 1 05_08.indd 28 26.05.2008 14:10:26 Uhr

Monat

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Monat.

> Stellen Sie mit den

Pfeiltasten rechts/links den

Monat ein, an dem das Timerereignis stattfinden soll.

Datum

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Datum.

> Stellen Sie mit den

Pfeiltasten rechts/links den

Tag ein, an dem das Timerereignis stattfinden soll.

Bitte beachten Sie, dass Sie bei dem Timer Typ

wöchentlich an dieser Stelle den Wochentag einge­ben an dem der Timer aktiviert werden soll.

Zeit
> Markieren Sie die Zeile Zeit mit Hilfe der Pfeiltasten

auf/ab.

> Drücken Sie die OK-Taste um in das Untermenü zu

gelangen.

> Stellen sie über die Zehnertastatur oder die

Pfeiltasten rechts/links die gewünschte Startzeit
ein.

Dauer

> Markieren Sie die Zeile

Dauer mit Hilfe der

Pfeiltasten auf/ab.

> Drücken Sie die OK-Taste um in das Untermenü zu

gelangen.

> Stellen sie über die Zehnertastatur bzw. der

Pfeitasten rechts/links die Länge der Aufnahmezeit
ein.

> Drücken Sie die

OK-Taste um die eingegebene Dauer

der Aufnahme zu übernehmen.
> Drücken Sie die Exit-Taste um das Menü zu verlas-
sen. Die eingestellten Daten werden beim Verlassen
des Menüs automatisch gespeichert.

7.11.2 Timerprogrammierung ändern

> Um ein bestehendes Timerereignis zu verändern, mar-

kieren Sie die entsprechende Timernummer mit Hilfe

der Pfeiltasten und verändern die Einträge wie oben

beschrieben.

7.11.3 Timerprogrammierung deaktivieren

> Um ein bestehendes Timerereignis zu deaktivieren, mar-

kieren Sie im Timermenü mit den Pfeiltasten auf/ab

die Zeile Aktivieren.
> Stellen Sie mit den Pfeiltasten rechts/links die

Einblendung auf Nein um das Timerereignis zu deak-

tivieren. Durch mehrmaliges Drücken der Taste Exit

kehren Sie in den Normalbetrieb zurück.

29

BDA HDS 1 05_08.indd 29 26.05.2008 14:10:26 Uhr

Achtung!!!

Achten Sie darauf, dass das Gerät die Uhrzeit eingelesen
hat. Diese wird im Standbybetrieb im Display angezeigt.
Sollte dieses nicht der Fall sein, lassen Sie Ihr Gerät ca. 30
Sekunden auf z. B. ZDF eingeschaltet, damit die Uhrzeit ein­gelesen werden kann.
Nun sollte im Standbybetrieb die Uhrzeit angezeigt werden.

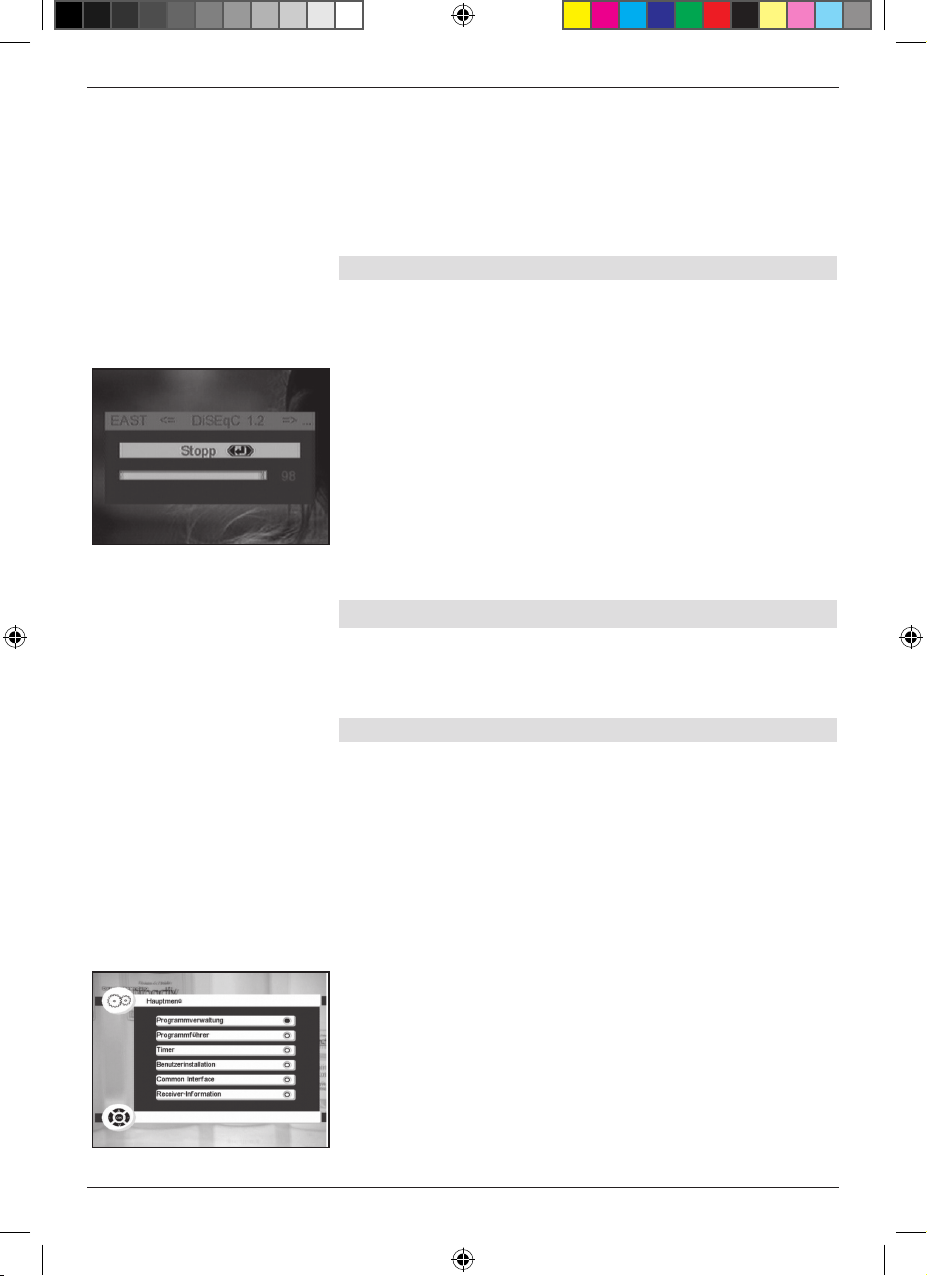

7.12 Antenne manuell drehen (Drehanlage)

Bei der Verwendung einer Drehanlage können Sie die
Position der Antenne manuell einstellen bzw. korrigieren.

Bitte beachten Sie das diese Funktion nur ausgeführt werden
kann, wenn Sie im Menü Antennenkonfiguration die
Einstellung Typ auf DiSEqC 1.2 eingestellt haben.

> Drücken Sie im Normalbetrieb die grüne Taste. Es

erscheint ein Menü-Fenster (Bild 7-11).

> Drehen Sie die Antenne durch Drücken der

Pfeiltaste rechts (West) oder links (Ost), bis die
gewünschte Position erreicht ist.

> Durch Drücken der Taste Exit gelangen Sie zum

Normalbetrieb.

8 Grundprogrammierung ändern

Werksseitig ist das Gerät mit einer Grundprogrammierung
voreingestellt, die die Programme von ASTRA 19,2° Ost,

EUTELSAT 13° Ost und TÜRKSAT enthalten.

8.1 Programmlisten konfigurieren

Dieses Kapitel beschreibt, wie Sie die Vorprogrammierung
Ihres Receivers und die Favoritenprogrammlisten entspre­chend Ihren Wünschen ändern können. Ebenso wird diese
Funktion benötigt, um nach einem Suchlauf neu gefundene
Programme in die Listen einzusortieren.
Hierzu sollten Sie folgendes wissen: Ihr Gerät verfügt über
die Gesamtliste (All TV List) und die verschiedenen
Favoritenlisten. Die Favoritenprogrammlisten enthalten
alle Programme, die Sie wie im folgenden beschrieben aufge­nommen haben. In der Gesamtliste befinden sich alle verfüg­baren Programme.
Ebenso beschreibt dieses Kapitel, wie Sie Programme
löschen oder durch eine Kindersicherung verriegeln können.
Um die Programmlisten zu bearbeiten, gehen Sie folgender­maßen vor:
> Rufen Sie mit der Taste Menü das Hauptmenü auf.

(Bild 8-1)

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Programmverwaltung.

> Bestätigen Sie mit OK.

30

(Bild 7-11)

(Bild 8-1)

BDA HDS 1 05_08.indd 30 26.05.2008 14:10:27 Uhr

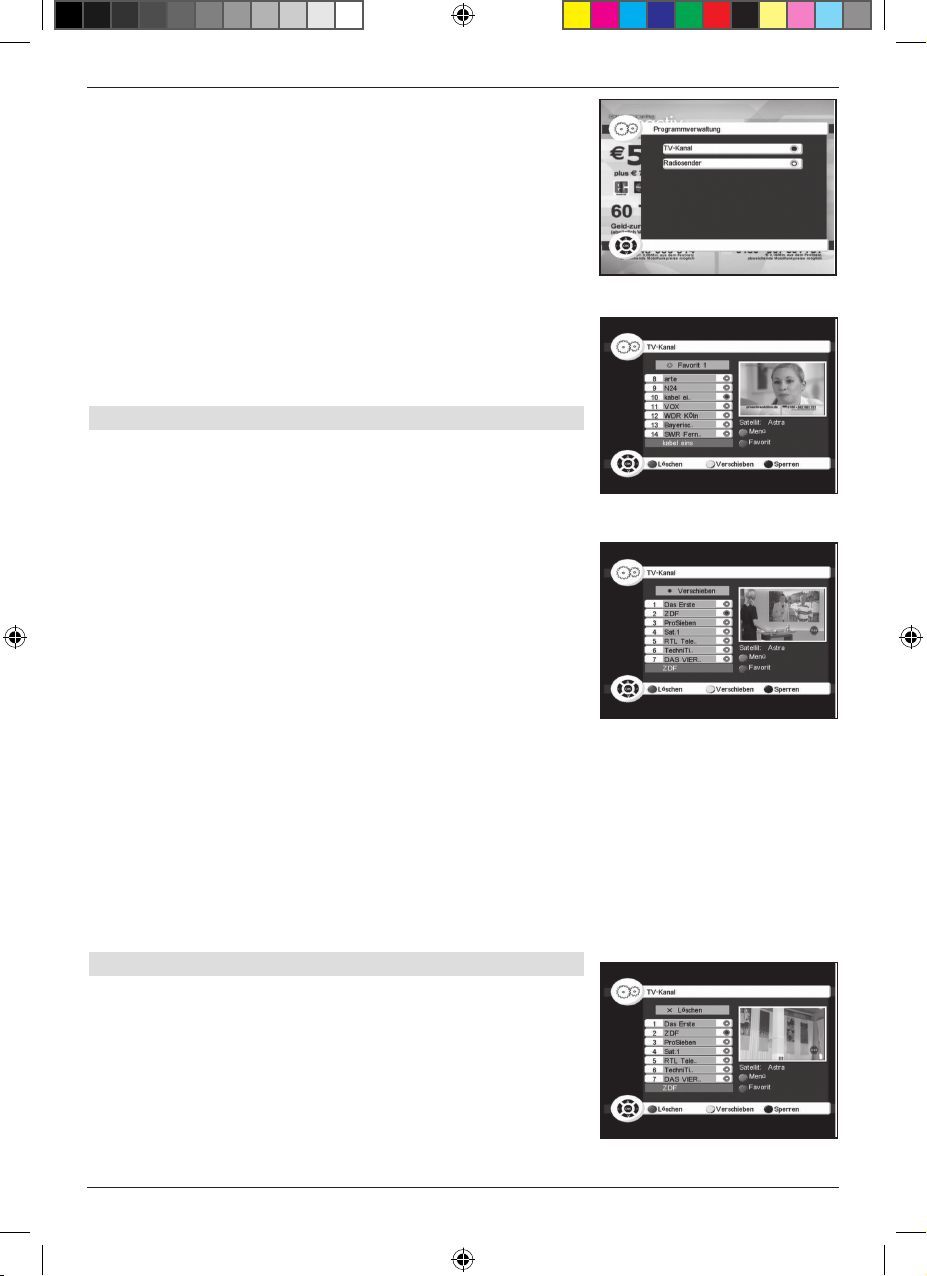

> Wählen Sie mit den Pfeiltasten auf/ab aus, ob Sie

die TV-Kanäle oder die Radiosender bearbeiten
möchten. (Bild 8-1.1)

> Bestätigen Sie die Auswahl mit

OK.

Es erscheint die Programmverwaltung zum Bearbeiten

der jeweiligen Programmlisten (TV- oder Radiolisten).

(Bild 8-2)

In der rechten Bildhälfte sehen Sie das Bild des

aktuellen Programms als PIG und die dazuge­hörigen Daten. In der linken Bildhälfte sehen Sie
die Gesamtliste, in der das momentan eingestell­te Programm markiert ist. In der Kopfzeile der
Gesamtliste wird die zur Zeit aktive Favoritenliste
angezeigt.

8.1.1 Programme sortieren

Manuell sortieren

Sie können die Programme der Gesamtliste Ihren Wünschen
entsprechend sortieren.
> Durch Drücken der gelben Taste erscheint in der

Kopfzeile der Gesamtliste der Eintrag Verschieben.

(Bild 8-3)

> Markieren Sie das Programm, das Sie an eine ande-

re Stelle der Gesamtliste verschieben möchten mit
Hilfe der Pfeiltasten auf/ab oder mit den Tasten
Blättern auf/ab.

> Drücken Sie die Taste OK, um das Programm

zum Verschieben auszuwählen. Anstelle der
Programmplatznummer erscheint nun ein Doppelpfeil.

> Verschieben Sie das Programm mit Hilfe der

Pfeiltasten auf/ab oder mit den Tasten Blättern
auf/ab an die Stelle in der Gesamtliste, an der Sie es

plazieren möchten.

> Durch Drücken der Taste OK wird das Programm an

der neuen Stelle gespeichert.

> Nachdem Sie auf diese Weise die Programmliste

Ihren Wünschen entsprechend konfiguriert haben,
kehren Sie durch wiederholtes Drücken der Taste
Exit in den Normalbetrieb zurück.

8.1.2 Programme löschen

Einzelne Programme löschen

> Rufen Sie dazu wie in Punkt 8.1 beschrieben das

Menü zur Programmverwaltung auf.

> Durch Drücken der roten Taste erscheint in der nun

dargestellten Kopfzeile der Gesamtliste der Eintrag

Kanal löschen oder Alle löschen (Bild 8-4)

> Drücken Sie gegebenenfalls die rote Taste

erneut, um zwischen Alle Löschen(Gesamte

31

(Bild 8-1.1)

(Bild 8-2)

(Bild 8-3)

(Bild 8-4)

BDA HDS 1 05_08.indd 31 26.05.2008 14:10:27 Uhr

Programmliste) oder Löschen (einzelne Programme)
zu wählen.

> Markieren Sie mit den

Pfeiltasten auf/ab oder

Blättern auf/ab ein Programm, das Sie löschen

möchten.

> Drücken Sie die Taste OK, um das gewählte

Programm zu löschen.

> Das markierte Programm ist nun gelöscht; löschen Sie

nach der gleichen Vorgehensweise alle gewünschten
Programme.

> Drücken Sie die Taste Exit mehrmals, um das Menü

wieder zu verlassen.

> Die geänderte Programmliste wird beim Verlassen des

Menüs automatisch gespeichert.

8.1.3 Programme sperren

Sie haben die Möglichkeit, Programme zu sperren. Ein
gesperrtes Programm wird erst dann auf dem Bildschirm dar­gestellt, wenn Sie nach dem Einstellen des Programms Ihr
Kennwort eingegeben haben. Bevor Sie Programme auswäh­len, die Sie sperren möchten, aktivieren Sie wie in Punkt 6.2
beschrieben die Kindersicherung.
> Rufen Sie dazu wie in Punkt 8.1 beschrieben das

Menü zur Programmverwaltung auf.

> Durch Drücken der blauen Taste erscheint in der nun

dargestellten Kopfzeile der Gesamtliste der
Eintrag Sperren (Bild 8-5).
> Ist die Kindersicherung nach Punkt 6.2 bereits

eingeschaltet, muß erst das Kennwort mit den

Zifferntasten eingegeben werden.(Im Werkszustand

0000)

> Markieren Sie das Programm, dass Sie sperren möch-

ten mit den Pfeiltasten auf/ab oder den Tasten

Blättern auf/ab.
> Um das markierte Programm zu sperren, drücken Sie

die Taste OK.
Neben dem gesperrten Programm erscheint nun ein

Schloßsymbol.
> Markieren Sie auf diese Weise alle Programme, die

Sie sperren möchten.
> Kehren Sie durch mehrmaliges Drücken der Taste

Exit in den Normalbetrieb zurück.
> Um die Sperre einzelner Programme aufzuheben,

verfahren Sie wie oben beschrieben. Markieren Sie

das entsprechende Programm und entfernen Sie das

Schloßssymbol durch Drücken der Taste OK.

32

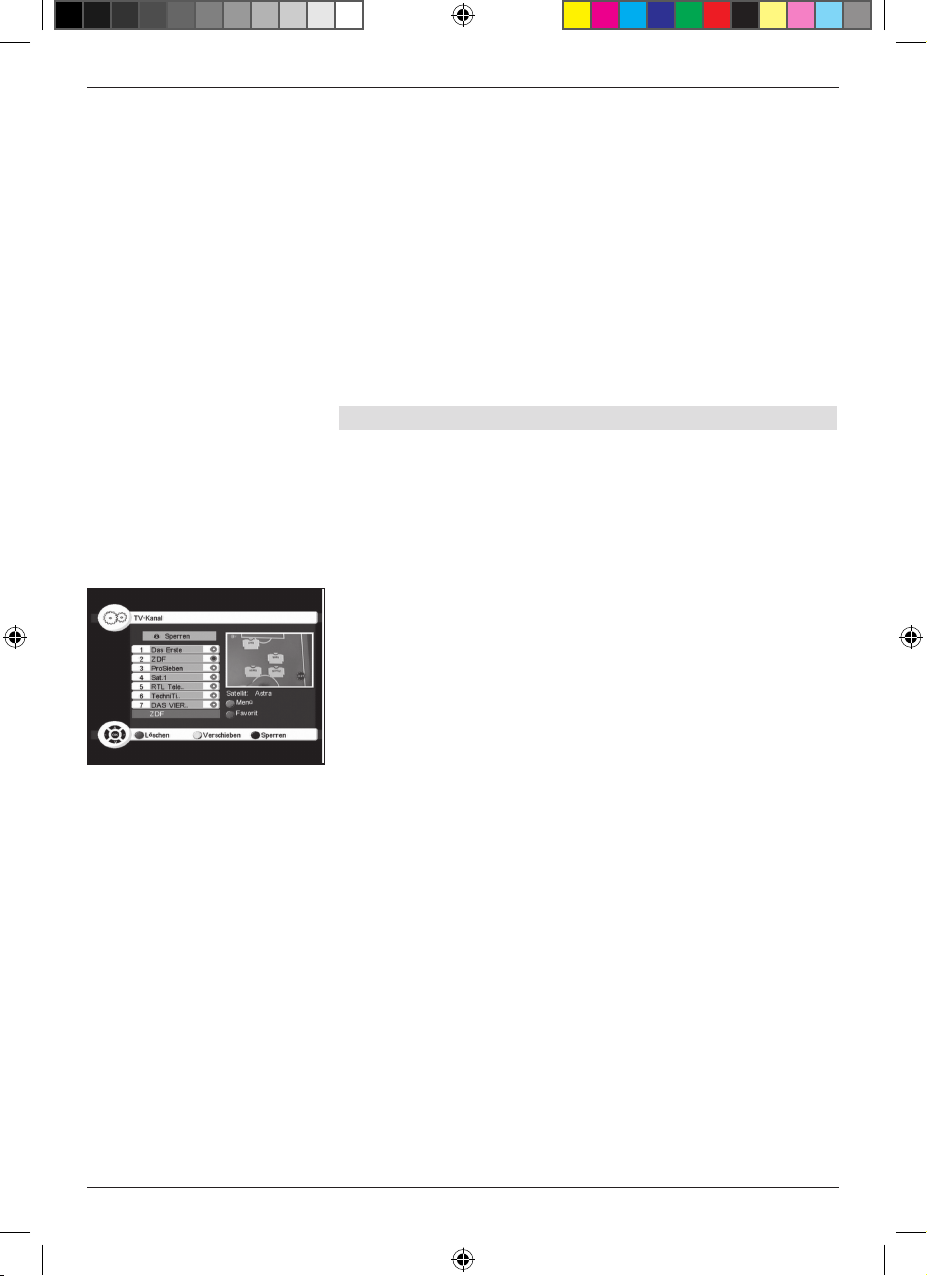

(Bild 8-5)

BDA HDS 1 05_08.indd 32 26.05.2008 14:10:27 Uhr

8.1.4 Favoritenlisten konfigurieren

Um das Auffinden von Programmen zu erleichtern, verfügt
Ihr Receiver über sieben Favoritenlisten für den TV- und den
Radiobetrieb. Sie können Ihre Lieblingsprogramme aus der
Gesamtliste in die Favoritenlisten aufnehmen und diese Ihren
Wünschen entsprechend konfigurieren.
> Rufen Sie dazu wie in Punkt 8.1 beschrieben das

Menü zur Programmverwaltung auf.

> Durch Drücken der grünen Taste erscheint in der nun

dargestellten Kopfzeile der Gesamtliste der Name der
ersten Favoritenliste z.B. Favorite 1. (Bild 8-6)

> Wählen Sie durch mehrmaliges Drücken der grünen

Taste die Favoritenliste aus, die Sie bearbeiten möch­ten.

> Markieren Sie mit den Pfeiltasten auf/ab oder

Blättern auf/ab ein Programm, das Sie zu der in
der Kopfzeile angezeigten Favoritenliste hinzufügen
möchten.

> Drücken Sie die Taste OK, um das ausgewählte

Programm in die Favoritenliste zu übernehmen.

Ein Programm, das sich in der Favoritenliste befindet,

ist durch ein “Smiley”-Symbol gekennzeichnet.

> Um ein Programm aus einer Favoritenliste zu entfer-

nen, verfahren Sie in umgekehrter Reihenfolge.

8.1.5 Favoritenliste aufrufen

> Um eine Favoritenliste aufzurufen, drücken Sie im

normalen Fernsehbetrieb die FAV-Taste auf der
Fernbedienung. Durch wiederholtes drücken der
FAV-Taste schalten Sie zwischen den einzelnen
Favoritenlisten um.

(Bild 8-6.1)

> Wählen Sie mit den Pfeiltasten auf/ab ein

gewünschtes Programm aus und drücken Sie die OK-
Taste, um auf das gewählte Programm umzuschal­ten.

> Wenn Sie keinen Programmwechsel ausführen möch-

ten drücken Sie die Exit-Taste, um in den
Normalbetrieb zurück zuschalten.

8.2 Programmsuche

Wie bereits erwähnt, ist Ihr Receiver zum Empfang der
Satelliten ASTRA und EUTELSAT vorprogrammiert. Um
neue bzw. Programme anderer Satelliten empfangen zu kön­nen, gibt es mehrere Möglichkeiten, einen Programmsuchlauf
vorzunehmen. Drücken Sie die Taste Menü um in das
Hauptmenü zu gelangen. Wählen Sie mit den Pfeiltasten
auf/ab den Menü-Punkt Benutzerinstallation
und bestätigen Sie mit OK. Markieren Sie die Zeile

33

(Bild 8-6)

(Bild 8-6.1)

BDA HDS 1 05_08.indd 33 26.05.2008 14:10:28 Uhr

Programmsuche mit den Pfeiltasten auf/ab und bestä­tigen Sie mit OK.

1. Satelliten-Suche

Wählen Sie diesen Suchlauf, um einen ausgewählten
Satelliten oder alle eingestellten Satelliten nach Programmen
abzusuchen.

2. Transponder-Suche

Wählen Sie diesen Suchlauf, um gezielt einen Transponder
eines Satelliten abzusuchen.

Nach dem Suchlauf werden alle neue Programme am Ende
der Gesamtliste (All TV List) gespeichert und können
dann nach Punkt 8.1.4 in eine Favoritenliste aufgenom­men werden.

8.2.1 Satellitensuche

Um einen Satelliten oder mehrere Satelliten nach
Programmen abzusuchen, gehen Sie wie folgt vor:
> Rufen Sie zur Programmsuche zunächst das

Hauptmenü auf. (Bild 8-8)
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Benutzerinstallation.
> Bestätigen Sie mit OK.
> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab

die Zeile Programmsuche und bestätigen Sie mit

OK.
Es erscheint nun das Menü Programmsuche.

(Bild 8-9)

Antenne
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Antenne.

> Stellen Sie mit den Pfeiltasten rechts/links die

Antenne ein, mit der der Satellit empfangen wird, den

Sie nach neuen Programmen absuchen möchten.

Satellit

> In der Zeile Satellit erscheint nun der Satellit, der

dieser Antenne nach Punkt 6.4 zugeordnet ist.

Position

Die Zeile Position ist nur dann aktiv, wenn im Menüpunkt
Antennenkonfiguration in der Zeile Typ eine Satellitenposition ein­gestellt haben, die mit einer Drehanlage (DiSEqC 1.2/USALS)
empfangen wird. Beachten Sie dazu bitte Punkt 6.4.2.

Suchlauf starten

> Markieren Sie mit den Pfeiltasten auf/ab die unter-

ste Zeile des Eingabemenüs (Suchen Typ).
> Stellen Sie mit den Pfeiltasten rechts/links die

Suchlaufart Suche 1 Sat ein. Bei Verwendung einer

Drehanlage können Sie zusätzlich die Suchlaufart

Suche alle Sat einstellen. Bei dieser Suchlaufart

34

(Bild 8-8)

(Bild 8-9)

BDA HDS 1 05_08.indd 34 26.05.2008 14:10:28 Uhr

werden alle Satelliten, die Sie mit der Drehanlage
empfangen, nach Programmen abgesucht.

> Drücken Sie die Taste OK, um den Suchlauf zu star-

ten.

Der Suchlauf kann über 15 Minuten in Anspruch neh-

men. Beachten Sie auch die Bildschirmeinblendungen.

8.2.2 Transpondersuche

Sie können gezielt einen Transponder (siehe Punkt 9
Technische Begriffe) nach Programmen absuchen. Dazu ist
es gegebenenfalls erforderlich, die Transponderdaten einzu­geben.
Um einen Transponder nach Programmen abzusuchen,
gehen Sie wie folgt vor:
Um einen bestimmtem Transponder nach Programmen abzu­suchen, gehen Sie wie folgt vor:
> Rufen Sie zur Programmsuche zunächst das

Hauptmenü auf. (Bild 8-8)

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die

Zeile Benutzerinstallation.
> Bestätigen Sie mit OK.
> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab

die Zeile Programmsuche und bestätigen Sie mit

OK.
Es erscheint nun das Menü Programmsuche.

(Bild 8-8)

Antenne
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Antenne.

> Stellen Sie mit den Pfeiltasten rechts/links die

Antenne ein, über die der Transponder empfangen

wird, den Sie absuchen möchten.

Satellit

> In der Zeile Satellit erscheint nun der Satellit, der

dieser Antenne nach Punkt 6.4 zugeordnet ist. Bei

der Verwendung einer Drehanlage beachten Sie bitte

Punkt 8.2.6.

Transponder

Ihr Receiver ist mit den Transponderdaten der gebräuchlisten
Satelliten vorprogrammiert.
> Stellen Sie mit den Pfeiltasten rechts/links den

Transponder ein, den Sie absuchen möchten.
Möchten Sie die Daten eines Transponders ändern oder die
Daten eines neuen Transponders eingeben, dann gehen Sie
wie folgt vor:
> Stellen Sie mit den Pfeiltasten rechts/links den

Transponder ein, den Sie ändern möchten. Um einen

neuen Transponder einzugeben, stellen Sie den

Transponder auf New TP ein.

,

35

BDA HDS 1 05_08.indd 35 26.05.2008 14:10:28 Uhr

Frequenz
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Frequenz.

> Geben Sie mit den Zifferntasten die Frequenz des

gewünschten Transponders ein.

Symbolrate
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Symbolrate.

> Geben Sie mit den Zifferntasten die Symbolrate

des gewünschten Transponders ein.

Polarität
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Polarität.

> Stellen Sie mit den Pfeiltasten rechts/links die

Polarität des gewünschten Transponders ein.

Suchlauf starten

> Markieren Sie mit den Pfeiltasten auf/ab die unter-

ste Zeile des Eingabemenüs (Suchen Typ).

> Stellen Sie mit den Pfeiltasten rechts/links die

Suchlaufart TP suchen ein.

> Drücken Sie die Taste OK, um den Suchlauf zu star-

ten. Beachten Sie auch die Bildschirmeinblendungen

8.2.4 Nach dem Suchlauf

Schon während dem Suchlauf kann das Absuchen der
Transponder auf dem Bildschirm verfolgt werden. Die
Programme werden automatisch in die Gesamtliste übernom­men und am Ende der Programmliste angefügt.
Das Gerät schaltet nach Beendigung der Suche in den nor­malen TV-Bertrieb zurück.
Die neu gefundenen Sender können Sie wie in Punkt 8.1.1
beschrieben beliebig sortieren.

8.2.5 Betrieb an einer Drehanlage

Ihr Digital-Receiver ist für den Betrieb an einer Drehanlage
vorbereitet. Mit Hilfe der DiSEqC-Steuerung (DiSEqC-Level

1.2) haben Sie die Möglichkeit, einen entsprechenden Motor
über die Koaxialleitung zu steuern.
> Wird der Receiver an einer Drehanlage betrieben, stel-

len Sie wie unter Punkt 6.4 beschrieben als Typ der
Antenne DiSEqC 1.2 ein.

> Legen Sie anschließend wie ebenfalls unter Punkt

6.4.2 beschrieben die Ost- und Westgrenze des
Drehbereiches fest.

> Rufen Sie nun wie oben beschrieben das Menü

Programmsuche auf.

> Stellen Sie wie unter Satellitensuche beschrieben,

die Antenne ein, an der sich die Drehanlage befindet.

36

BDA HDS 1 05_08.indd 36 26.05.2008 14:10:28 Uhr

> In der Zeile Satellit erscheint nun der Satellit, der

dieser Antenne nach Punkt 6.4 zugeordnet ist.
Haben Sie einen frei programmierbaren Satelliten

Newsat01 bis Newsat22 gewählt, dann stellen

Sie wie in Punkt 8.2.3 beschrieben die Daten der

zugehörigen Transponder ein.
> Markieren Sie nun mit den

Pfeiltasten auf/ab die

Zeile Position.
> Drehen Sie nun mit Hilfe der

Pfeiltasten rechts

(West) bzw. links (Ost) den Spiegel zu der

gewünschten Position. Dazu halten Sie die jewei-

lige Taste so lange gedrückt, bis die gewünschte

Position erreicht ist. Wenn Sie die Antenne auf den

gewünschten Satelliten ausgerichtet haben und sich

der Receiver in den Datenstrom des eingestellten

Transponders eingeloggt hat, wird die Pegel- und

Qualitäts-Anzeige im Menü Programmsuche gelb dar-

gestellt.
> Drehen Sie die Antenne nun mit Hilfe der

Pfeiltasten rechts/links vorsichtig so weit, bis

die Pegel- und Qualitätsanzeige einen maximalen

Ausschlag anzeigen.
> Um die eingestellte Satellitenposition zu speichern,

betätigen Sie bei markierter Zeile Position die Taste

OK.
> Bestätigen Sie die folgende Abfrage mit

OK.

> Wiederholen Sie diese Bedienschritte bis alle

gewünschten Satellitenpositionen gespeichert sind.

8.2.7.1 Drehen zur Referenzposition

Bei der Installation der Außenanlage muß sich der Motor in
der Referenzposition (0°) befinden. Deshalb können Sie
den Motor mit der Funktion “O-Stellung für DiSEqC 1.2”
jederzeit in diese Position (0°) drehen.
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

O-Stellung für DiSEqC 1.2 und bestätigen Sie

mit OK. Die Antenne wird jetzt zur Referenzposition

gedreht.

8.2.7.3 Satellitenpositionen neu berechnen

Wurde bei einer Drehanlage die Einstellung der Außenanlage
aus irgendeinem Grund verändert, dann müssen Sie nur eine
Satellitenposition manuell wie in Punkt 8.2.5 beschrieben ein­stellen. Die übrigen programmierten Positionen können Sie
sich dann bequem berechnen lassen.
> Drücken Sie im Menüpunkt Antennenkonfiguration die
rote Taste Antennenausrichtungshilfe.
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Berechnen und bestätigen Sie mit OK.

37

(Bild 8-10)

BDA HDS 1 05_08.indd 37 26.05.2008 14:10:29 Uhr

> Um die Position des im Menü Programmsuche einge-

stellten Satelliten anzupassen, betätigen Sie die Taste
OK.

> Drücken Sie mehrmals die Taste

Exit um das Menü

zu verlassen.

8.3 Werkseinstellung

Sie können jederzeit wieder auf die werkseitigen
Einstellungen zurückgreifen. Durch Aufruf dieser Funktion
wird wieder die werkseitige Programmierung eingestellt, eige­ne Einstellungen werden gelöscht.
> Rufen Sie mit der Taste Menü das Hauptmenü auf.

(Bild 8-11)

> Wählen Sie nun die Menüzeile

Benutzerinstallation, indem Sie diese mit Hilfe der
Pfeiltasten auf/ab markieren.

> Bestätigen Sie mit OK.
> Markieren Sie nun die Menüzeile Werkseinstellung

mit Hilfe der Pfeiltasten auf/ab.
> Bestätigen Sie mit OK.
> Um die Werkseinstellung aufzurufen, markieren Sie

mit Hilfe der Pfeiltasten auf/ab die Zeile OK und

bestätigen mit OK.

8.4.1 Software-Aktualisierung

Desweiteren haben Sie die Möglichkeit die Betriebssoftware
und die Programmliste Ihres Receivers über Satellit (ASTRA
19° Ost) zu aktualisieren.
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Wählen Sie nun die Menüzeile Benutzer-

installation, indem Sie diese mit Hilfe der

Pfeiltasten auf/ab markieren.

> Bestätigen Sie mit OK.
> Markieren Sie nun die Menüzeile Download über

Satellit mit Hilfe der Pfeiltasten auf/ab und

bestätigen Sie mit der OK-Taste.
Es erscheint das Menü Download über Satellit.

(Bild 8-12)

> Stellen Sie mit den Pfeiltasten rechts/links die

Antenne ein, über die Sie den Satelliten ASTRA 19,2°

empfangen. (Bild 8-13)
> Markieren Sie anschließend die Einblendung Modus

auswählen.
> Stellen Sie mit den Pfeiltasten rechts/links den

Modus auf Auto.
> Markieren Sie mit den Pfeiltasten auf/ab die Zeile

Download Typ Software und bestätigen Sie die

Eingabe mit OK.

38

(Bild 8-11)

(Bild 8-12)

(Bild 8-13)

BDA HDS 1 05_08.indd 38 26.05.2008 14:10:30 Uhr

> Der Receiver sucht nun nach einer neuen

Softwareversion und zeigt diese, wenn vorhanden, im
rechten Fenster an.

> Um ein neues Softwareupdate zu starten, markieren

Sie mit den Pfeiltasten auf/ab die Einblendung

Update und bestätigen Sie die Eingabe mit der OK­Taste.

Der Receiver lädt nun die neue Software vom

Satelliten.

> Sollte keine neue Software verfügbar sein markieren

Sie die Einblendung Abbruch und bestätigen Sie mit
OK.

> Anschließend können Sie durch wiederholtes Drücken

der Exit-Taste das Menü wieder verlassen.

8.4.2 Programmliste auslesen

Sie können bei Ihrem Receiver die aktuelle Programmliste
mit einem USB-Stick auslesen und auf ein weiteres Gerät
des gleichen Typs aufspielen.
> Rufen Sie mit der Taste-Menü das Hauptmenü

auf.

> Wählen Sie mit den Pfeiltasten auf/ab die

Einblendung Benutzerinstallation und bestätigen
Sie mit OK.

> Wählen Sie anschließend die Einblendung

Systemeinstellungen und bestätigen Sie mit OK.

> Stecken Sie Ihren USB-Stick in den USB-Port auf

der Rückseite des Gerätes.

> Markieren Sie mit den Pfeiltasten auf/ab die

Einblendung Programmliste und stellen Sie diese
mit den Pfeiltasten rechts/links auf auslesen.

(Bild 8-14)

> Bestätigen Sie die Eingabe mit der OK-Taste.
> Der Receiver speichert die Programmliste

anschließend auf Ihrem USB-Stick.
> Dieser Vorgang kann einige Sekunden dauern.
> Lassen Sie Ihren USB-Stick solange am Gerät ange-

schlossen bis der Vorgang abgeschlossen ist.

8.4.3 Programmliste laden

> Um eine Programmliste von Ihrem USB-Stick zu

laden, stecken Sie den USB-Stick in den USB-Port

des Receivers, auf den Sie die Programmliste

übertragen möchten.
> Rufen Sie wie oben beschrieben das Menü

Systemeinstellungen auf.
> Markieren Sie mit den Pfeiltasten auf/ab die

Einblendung Programmliste.
> Stellen Sie die Einblendung Programmliste mit den

Pfeiltasten rechts/links auf Laden. (Bild 8-15)

39

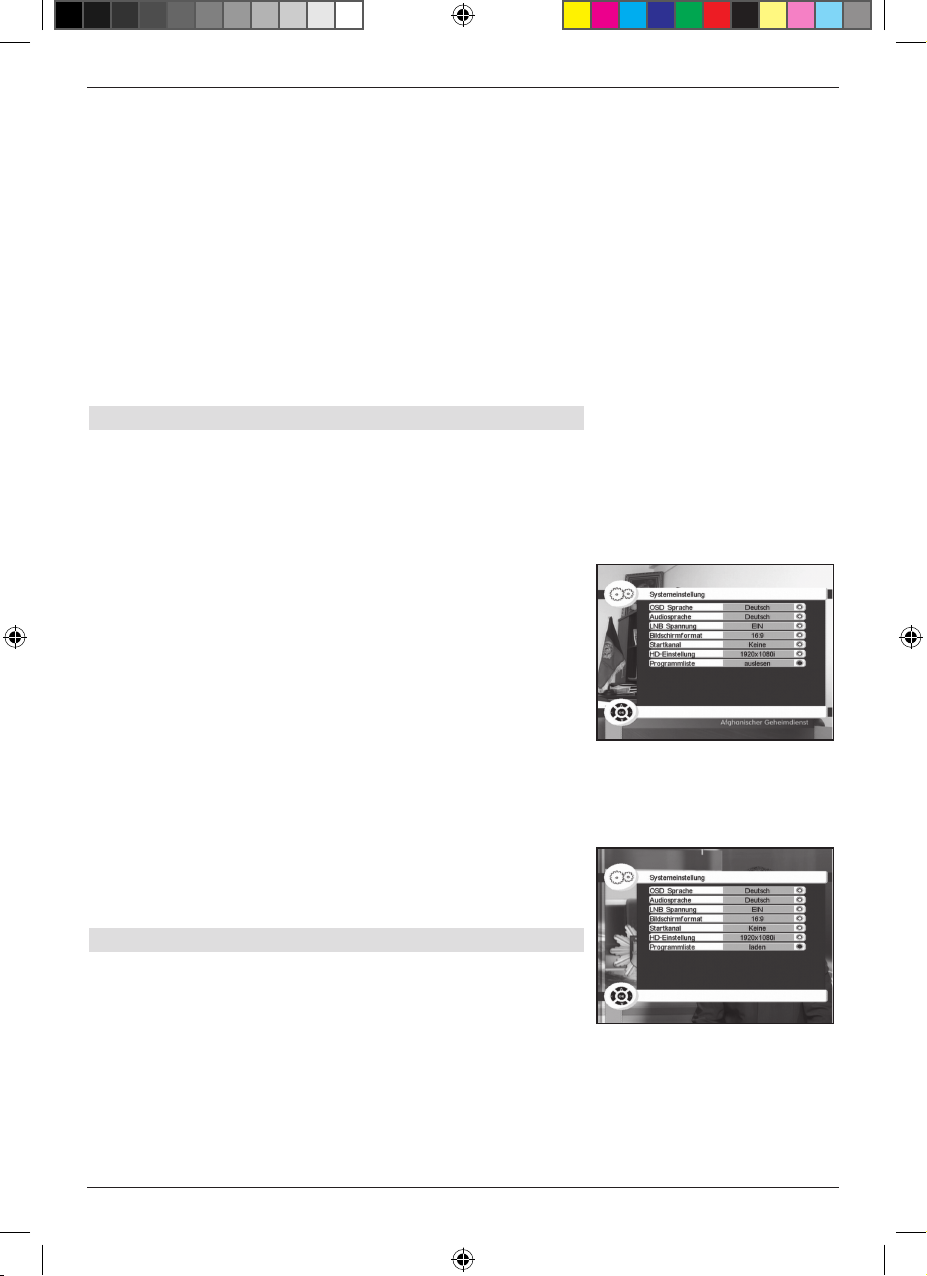

(Bild 8-14)

(Bild 8-15)

BDA HDS 1 05_08.indd 39 26.05.2008 14:10:30 Uhr

> Drücken Sie die OK-Taste um die Liste von Ihrem

USB-Stick auf den Receiver zu laden.

Die neue Programmliste wird nun auf Receiver gela

-

den.

> Drücken Sie nach Beendigung des Ladevorgangs

mehrmals die Exit-Taste um das Menü zu verlas­sen.

8.5 Common Interface

Ihr Gerät ist mit zwei „Common Interface“ Schächten aus­gestattet. Damit können Sie mit einem entsprechenden
CI Modul und einer gültigen Smartcard verschlüsselte
Programme empfangen.
Stecken Sie dazu zunächst das oder die CI Module mit ent­sprechender Smartcard in den CI Schacht auf der Vorderseite
Ihres Receivers.
Wird nun auf ein verschlüsseltes Programm geschaltet,
überprüft der Receiver automatisch ob ein entsprechendes
Modul mit gültiger Smartcard eingesteckt ist und stellt das
Programm dann unverschlüsselt dar.

8.5.1 Common Interface auswählen

Im Hauptmenü können Sie den Punkt „Common Interface“
anwählen. (Bild 8-16)

8.5.2 CI-Modul

Sie können im Common Interface Menü sehen, welche
Module Sie eingesteckt haben. (Bild 8-17)
Wenn Sie ein Modul mittels der OK Taste anwählen, gelan­gen Sie in ein internes Menü des Moduls, in dem Sie ver­schiedene Einstellungen vornehmen können.
Dieses Menü ist von Ihrem Modul abhängig, nähere Informa­tionen dazu erfragen Sie bitte bei dem Serviceprovider Ihres

Modules. (Bild 8-18

8.6 Receiver Information

Unter diesem Menüpunkt können Sie die spezifischen
Gerätedaten ersehen.

> Rufen Sie mit der Taste Menü das Hauptmenü auf.

(Bild 8-18)

> Wählen Sie nun die Menüzeile Receiver

Information, indem Sie diese mit Hilfe der
Pfeiltasten auf/ab markieren.

> Bestätigen Sie mit OK. Es erscheint nun ein Fenster

mit den Receiver-Informationen. (Bild 8-29)

> Durch zweimaliges Drücken der Taste Exit kehren

Sie zum Normalbetrieb zurück.

40

(Bild 8-16)

(Bild 8-17)

(Bild 8-18)

(Bild 8-19)

BDA HDS 1 05_08.indd 40 26.05.2008 14:10:30 Uhr

9 Technische Begriffe

Antennenkabel:

Verbindungskabel zwischen Modulator des Satellitenreceivers
und Antenneneingang des Fernsehers, als Alternative, falls
keine SCART-Buchse vorhanden ist
Außeneinheit:
Bezeichnung für das im Freien montierte Gesamtsystem,
bestehend aus Parabol/Offsetspiegel und einem oder mehre­ren LNBs, zum Empfang eines oder mehrerer Satelliten

AV: siehe SCART
Datenkompression/MPEG1/MPEG2:

Zur Übertragung des heutigen Fernsehstandards (625 Zeilen
und 50 Hz Bildwiederholfrequenz), ergibt sich eine digitale
Datenmenge von 216 MBit/s.
Dieses würde Bandbreiten erfordern, die weder terrestrisch
noch bei Satellit zur Verfügung stehen. Daher wird eine
Reduzierung der Datenmenge durch Datenreduktion vorge­nommen. Für Europa ist MPEG-2 als weltweiter Standard
für Datenkompression festgelegt worden. MPEG2 ist eine
Erweiterung von MPEG1

Deemphasis:

Anpassung des Audiofrequenzverlaufes an das Sendesignal,
ist durch die Sendeparameter des Satelliten festgelegt

DiSEqC:
Digital Satellite Equipment Control: Ein digitales

Steuersignal zum Steuern DiSEqC-tauglicher Komponenten
der Außeneinheit über die Antennenleitung. Ein Beispiel wie
eine Anlage bestehend aus DiSEqC-Komponenten aufgebaut
sein kann zeigt Seite 19.

DVB:

Digital Video Broadcasting: Eine digitale, universale
Übertragungstechnik, für Bild, Grafik, Ton und Text, also
für Daten in jeder denkbaren Form und in jeder möglichen,
jeweils angemessenen Qualität.

Frequenz:

Physikalische Größe, gibt die Anzahl der Schwingungen pro
Sekunde an, Einheit ist das Hertz (Hz)

Frequenzbereich:

a) Satellit beziehungsweise LNB:
11 GHz Bereich von 10,70 GHz - 11,70 GHz, 12 GHz
Bereich von 11,70 GHz - 12,75 GHz
b) Receiver: Zwischenfrequenz oder 1.ZF 950 bis 2150 MHz
Einheit Bezeichnung Schwingung pro Sekunde
1 Hz 1 Hertz 1
1 kHz 1 Kilohertz 1.000
1 MHz 1 Megahertz 1.000.000
1 GHz 1 Gigahertz 1.000.000.000

41

BDA HDS 1 05_08.indd 41 26.05.2008 14:10:30 Uhr

Koaxialkabel:

Verbindungskabel zwischen LNB und Satellitenreceiver,
zur Übertragung der empfangenen Signale und zur
Stromversorgung des LNBs.

LNB/LNC (Low Noise Blockconverter):

Empfangseinheit im Brennpunkt des Parabolspiegels,
Umsetzer vom Frequenzbereich des Satelliten in die
Zwischenfrequenz des Receivers.

LOF:

Lokaloszillatorfrequenz; Angabe in MHz oder GHz; je nach
LNB und empfangenem Frequenzbereich unterschiedlich
Empfangsfrequenz des Receivers = Sendefrequenz des
Satelliten - LOF

Modulation mit 22 KHz:

Dient neben der 14/28 Volt Umschaltung zur Umschaltung
zwischen 2 LNBs. Bei Universal-LNB zur Umschaltung in den
High-Bereich

Parabolspiegel:

Parabolisch geformter Spiegel aus Metall oder beschichtetem
Kunststoff zur Bündelung der vom Satelliten abgestrahlten
elektromagnetischen Wellen in einen Brennpunkt

Polarisationsebene:

Zur besseren Ausnutzung des verfügbaren
Frequenzbereiches senden Satelliten benachbarte
Programme mit entgegengesetzter Polarisation (horizontal
und vertikal oder linksdrehend und rechtsdrehend). Zum
Empfang beider Polarisationsebenen werden zwei Einzel­LNBs oder ein V/H-LNB benötigt.

Receiver: siehe Satellitenreceiver
Satellit:

Bezeichnung des Satelliten, meist mit Name und Position auf
der Umlaufbahn,
ASTRA 19° Ost
EUTELSAT 13° Ost

Satellitenreceiver:

Die vom LNB empfangenen und umgesetzten Signale kön­nen vom Fernseher nicht verarbeitet werden. Sie werden im
Satellitenreceiver so aufbereitet, dass an seinen Ausgängen
Audio- und Videosignale (AV) zur Verfügung stehen, die an
den Fernseher weitergegeben werden.

SCART:

Steckverbinder an Fernsehern, Videorecordern,
Satellitenreceivern und anderen Geräten der
Unterhaltungselektronik zur Übertragung von Audio-(Ton) und
Video-(Bild) Signalen (AV).

Software-Update:

Beim digitalen Fernsehen handelt es sich um ein neues
Medium, welches neben einer verbesserten Bild- und
Tonqualität auch die Möglichkeit bietet, interaktive Dienste
bereitzustellen. Diese neuen Dienste werden von den

42

BDA HDS 1 05_08.indd 42 26.05.2008 14:10:30 Uhr

Programmanbietern ständig weiterentwickelt und verbessert.
Um diese Dienste nutzen zu können, kann es daher erfor­derlich sein, die Software des Receivers zu aktualisieren.

Transponder:

Übernimmt die Verarbeitung eines oder mehrerer Programme
am Satellit. Das heißt: Empfang der Daten von der
Bodenstation, die Verstärkung und die Wiederausstrahlung
zur Erde.

Universal-LNB:

Zum Empfang der Bereiche FFS (10,70 - 11,70 GHz), BBS
(11,70 - 12,50 GHz) und FFS High Band (12,50 - 12,75
GHz). Der gesamte Bereich wird in zwei Bänder aufgeteilt:
Low Band: 10,70 - 11,80 GHz; LOF 9750 MHz
High Band 11,70 - 12,75 GHz ; LOF 10600 MHz

Versorgungsspannung:

LNBs werden über das Koaxialkabel mit Strom versorgt, dazu
liefert der Receiver eine Spannung von 14 oder 18 Volt

Zwischenfrequenz:

Der vom Satelliten ausgestrahlte Frequenzbereich läßt sich
nicht durch ein Kabel übertragen und wird daher vom LNB in
den Zwischenfrequenzbereich von 950 bis 2150 MHz umge­setzt. Dadurch ist eine Übertragung und Verarbeitung im
Receiver möglich.

1. ZF = Zwischenfrequenz

10 Technische Daten

DBS-Tuner:

Eingangsfrequenzbereich 950 .... 2150 MHz

Eingangspegelbereich - 65 dBm ... - 25 dBm
DBS-Tuner Eingang F - Buchse
Ein-/Ausgangsimpedanz 75 Ohm
Ausgang für 1. ZF 950 ... 2150 MHz (loop through)
Demodulation DVB-S:(QPSK)
Symbolrate 2 ... 45 Mbaud/s,
Viterbiraten 1/2, 2/3, 3/4, 5/6, 7/8

Demultiplexing: gemäß ISO 13818-1
Common Interface: 2 Common Interface Steckplätze

für CA-Module
Stromverbrauch max 0,3 A / 5V
Videodekodierung:
Videokompression:
MPEG-1 ISO/IEC 11172-2
MPEG-2 bis zu (MP@ML) und (MP@HL) ISO/IIEC 13818-2
MPEG-4 AVC (MP@L4) und HP@L4.1)
Videoformat/Kompressions-Mode:
HDTV 1080i50: 1920x1080 25i, 16:9, H.264, MPEG-2
HDTV 750p50: 1280x720 50p, 16:9, H.264, MPEG-2
SDTV 576i50: 720x576 25i, 4:3/16:9, MPEG-2

43

BDA HDS 1 05_08.indd 43 26.05.2008 14:10:31 Uhr

Videostandard PAL
Bildformatkontrolle automatisch
Umwandlung 16:9/4:3 Letterbox Filterung Pan&Scan
Audiodekodierung:
Audiokompression MPEG-1 & MPEG-2 Layer I und II,
MP3
Audio Mode Dual (main/sub), Stereo
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz

Audio-Parameter:
Ausgang analog:

Ausgangspegel L/R 0,5V r.m.s (nominal)
Ausgangsimpedanz 600 Ohm
THD > 60 dB
S/N > 60 dB
Übersprechen < - 65 dB
Einschaltlautstärke Automatische Übernahme der
zuvor eingestellten Lautstärke

Ausgang digital:

SP/DIF-Ausgang elektrisch, Cinch-Buchse
optisch, Toslink
Dolby Digital

Video-Parameter:

Ausgangspegel FBAS 1 Vs-s +/- 0.3 dB an 75 Ohm
Ausgangspegel Y 1 Vs-s +/- 0.3 dB an 75 Ohm
Ausgangspegel C 1 Vs-s +/- 0.3 dB an 75 Ohm
Ausgangspegel ROT 0,7 Vs-s +/- 0.1 Vp-p an 75 Ohm
Ausgangspegel GRÜN 0,7 Vs-s +/- 0.1 Vp-p an 75 Ohm
Ausgangspegel BLAU 0,7 Vs-s +/- 0.1 Vp-p an 75 Ohm
Y 1V p-p an 75 Ohm
Pr 0,7 V p-p an 75 Ohm
Pb 0,7 V p-p an 75 Ohm
S/N bewertet >60 dB

Videotext:

Teletext Filterung entsprechend ETS 300 472
Standart
Eintastung Teletextdaten (FBAS) entprechend ITU-R
BT.653-2 Zeilen: 6-22 und 320-

335

TV-SCART:

Ausgang: FBAS

VCR-SCART:

Eingang: FBAS
Ausgang: FBAS

HDMI:

Ausgang: HDCP Kopierschutz(rev 1.2a)
HDMI abwärtskompatible zu DVI

USB-Schnittstelle

Verbindung 1 USB 2.0
Funktion Update für Betriebssoftware und
Vorprogrammierung TV Liste.

44

BDA HDS 1 05_08.indd 44 26.05.2008 14:10:31 Uhr

LNB Stromversorgung:

LNB Strom 400 mA max.; kurzschlußfest
LNB Spannung vertikal <14V ohne Last,> 11,5 V bei

400mA

LNB Spannung horizontal <19V ohne Last,> 17,2 V bei

400mA

22 kHz-Modulation: 22 kHz +/- 4KHz Amplitude 0,6 V

+/- 0,2 V

Programm-Anzahl:

Gesamtliste TV/Radio: Insgesamt 4000 Programme

DiSEqC:

DiSEqC 1.0 und DiSEqC 1.2 sowie Skywire/Unicabel­Unterstützung.

Timer:

Ereignisse: maximal 10 Ereignisse

Stromversorgung:

Netzteil internes Schaltnetzteil.

Leistungsaufnahme:

< 9 W in Standby.
< 11 W im Betrieb.
< 12 W im Betrieb bei gesteckten CI­ Modulen

Nennspannung: 230V/50Hz Wechselspannung
Eingangsspannung:

100 V.... 240 V / 50/60 Hz Wechselspannung

Allgemeines:

Abmessungen (BxHxHT): 300mm x 64mm x 235mm
Gewicht: ca. 1780 g

45

BDA HDS 1 05_08.indd 45 26.05.2008 14:10:31 Uhr

46

11 Fehlersuchhilfen

Fehler Mögliche Ursache Abhilfe

Kein Bild, kein Ton,
Display/LED leuchtet nicht

Keine Netzspannung Netzkabel und Stecker prüfen

Kein Empfang bei Programmen, die
vorher in Ordnung waren

Antenne verstellt oder defekt Antenne überprüfen

Programm wird auf einem anderen
Transponder übertragen

Suchlauf vornehmen (siehe Punkt

8.3)

Programm wird nicht mehr über­tragen

keine

Antenne läßt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden

Im Standby-Betrieb wird die Uhrzeit
nicht angezeigt

Uhrzeit nicht eingelesen ca. 30 Sek. auf z.B. ZDF laufen

lassen

Div. Programme

werden in der

Programmliste nicht angezeigt

Falsche Programmliste angewählt Andere Programmliste anwählen

(siehe Punkt 7.2.3.1)

Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen

Programme wie Pro 7, Sat 1, TM3,
Kabel 1, DSF und HOT sind ztw.
gestört

Störungen durch “DECT-Telefone”
(Funktelefone)

Abstand zwischen Empfangsstation
und Receiver vergrößern

Gerät läßt sich nicht bedienen Defekter Datenstrom-->Gerät blo-

ckiert

Netzstecker für ca. 5 Sekunden
ziehen, anschließend Gerät wieder
einschalten

Im Bild entstehen zeitweise vierek

­kige Klötzchen. Zeitweise schaltet
das Gerät auf Standbild, kein Ton.
Bildschirm zeitweise schwarz mit der
Einblendung “kein Signal”.

Starker Regen oder Schnee Spiegel von Schnee befreien

Antenne falsch ausgerichtet Antenne neu ausrichten

Spiegel ist am Empfangsort zu klein Antenne neu ausrichten

Ein Hindernis steht zwischen
Spiegel und Satellit (z.B. ein Baum)

Spiegel mit “freier Sicht” montierten

Kein Bild, kein Ton,
Display/LED leuchtet

Kurzschluß in der LNB Zuleitung Gerät ausschalten, Kurzschluß

beseitigen, Gerät wieder in Betrieb
nehmen

Defekte oder fehlende
Kabelverbindung

Alle Kabelverbindungen prüfen

Defektes LNB LNB austauschen

Falsche Außeneinheit am Receiver
eingestellt

Einstellung korrigieren (siehe Punkt

6.4)

Antenne falsch ausgerichtet Antenne neu ausrichten

BDA HDS 1 05_08.indd 46 26.05.2008 14:10:31 Uhr

47

BDA HDS 1 05_08.indd 47 26.05.2008 14:10:31 Uhr

48

Für den täglichen Gebrauch

Ein- und Ausschalten

> Schalten Sie den Receiver durch Drücken der Taste

Ein/Standby auf der Fernbedienung oder am Gerät
ein.

> Durch nochmaliges Drücken dieser Taste schalten Sie

das Gerät wieder aus.

> Das Gerät ist nun im Bereitschaftsbetrieb (standby),

dabei wird in der Anzeige am Gerät die Uhrzeit ein­geblendet.

Programmwahl

Mit Hilfe der Programm auf/ab-Tasten

> Schalten Sie die Programme mit Hilfe der

Programmtasten auf/ab auf der Fernbedienung
oder am Gerät jeweils um einen Programmplatz auf
oder ab.

Mit Hilfe der Zehnertastatur

> Geben Sie mit Hilfe der Zehnertastatur die gewünsch-

te Programmnummer ein.

Zum Beispiel

1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben
Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden
Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise zweistellige
Zahl eingeben, so können Sie den Umschaltvorgang durch
längeres Gedrückthalten der letzten Ziffer beschleunigen.

Mit Hilfe der Programmliste:

> Drücken Sie die Taste OK.
> Nun können Sie mit den Pfeiltasten auf/ab das

gewünschte Programm markieren.

> Durch Drücken der Taste OK wird das markierte

Programm eingestellt.

> Mit den Pfeiltasten auf/ab bewegen Sie den

Marker jeweils um eine Zeile in der Liste.

> Mit den Tasten Blättern auf/ab wird die Liste kom-

plett umgeblättert.

Lautstärkeregelung

> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der

Taste Lautstärke + lauter und mit Hilfe der Taste
Lautstärke - leiser.

> Durch Drücken der Taste Ton ein/aus wird der Ton

aus- bzw. eingeschaltet

BDA HDS 1 05_08.indd 48 26.05.2008 14:10:31 Uhr
