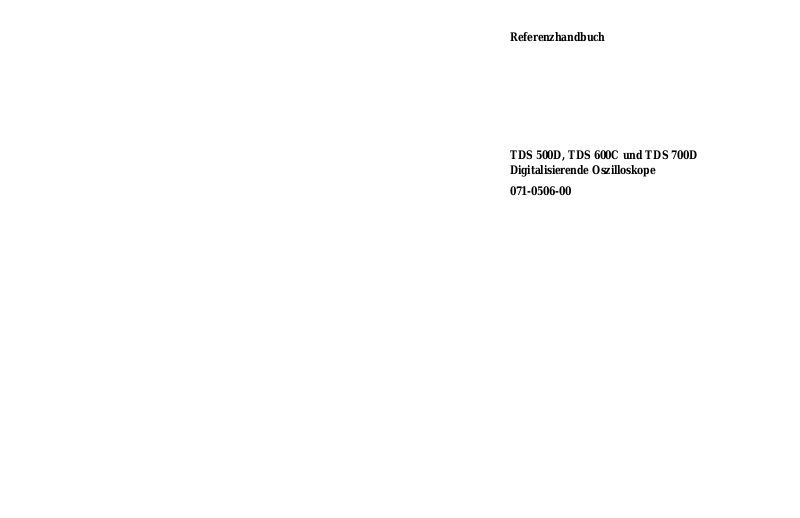

Referenzhandbuch
TDS 500D, TDS 600C und TDS 700D
Digitalisierende Oszilloskope
071-0506-00
Anzeige eines Oszilloskopsignals auf dem Bildschirm:
1234
Schließen Sie einen Tastkopf an
CH 1 und an Ihr Signal an.
CH 1.
drücken.
AUTOSET
drücken.
VERTICAL und HORIZONTAL
POSITION und SCALE einstellen.
Copyright E Tektronix, Inc., 1998. Printed in USA.
Zu testende
Vorrichtung
Einstellung mit Hilfe eines Menüs:
1
Eine der Menütasten auf der Frontplatte
drücken.
2
Einen der Punkte des Hauptmenüs (unten)
auswählen.
SHIFT drücken
für Alternativ–
menüs (blau).
3
Einen der Punkte des Seitenmenüs, falls auf dem
Bildschirm angezeigt, auswählen.
4
Menüwerte mit Hilfe des Mehrzweckknopfs oder durch
Eingabe der Zahlen vom Tastenblock aus einstellen.
Die Anzeige zeigt den
Wert, den Sie mit Hilfe des
Mehrzweckknopf oder des
Tastenblocks einstellen
können.
Einstellbarer Menüwert
Allgemeiner
Funktionsknopf
T astenblock
Eingabe durch Drücken
von ENTER ( ↵ )
beenden.
Auswahl einer Triggerungsart:
1
TRIGGER MENU drücken.
2
Eine Triggerungsart oder einen Parameter
vom Hauptmenü auswählen.
Dieses Symbol
zeigt ein
Pop-up-Menü
an
Den Triggerhauptpegel (TRIGGER
3
MAIN LEVEL) einstellen.
Triggerauswahl
TYPE
<Edge>
Einen Kanal von
Ch1 bis Ch 4,
Line oder DC Aux
auswählen
Positive
Negative
(Bei einigen Modellen werden Ch 3 und Ch 4 durch Ax 1 bzw. Ax 2 ersetzt)
TYPE
<Logic>
CLASS
<Pattern>
Für Ch 1 bis Ch 4
Pegel Hoch,
Niedrig oder Egal
definieren
AND
OR
NAND
NOR
CLASS
<State>
Für Ch 1 bis Ch 3
Pegel Hoch, Niedrig
oder Egal definieren
Flanke für den
Taktgeber
auswählen (immer
Ch 4)
AND
OR
NAND
NOR
CLASS
<Setup/Hold>
Einen Kanal von
Ch 1 bis Ch 4 als
Datenquelle
auswählen
Nicht den gleichen
Kanal wählen, der
als T aktgeberquelle
benutzt wird
Einen Kanal von
Ch 1 bis Ch 4 als
Taktgeberquelle
auswählen
Clock Source
Flanke für den
Taktgeber
auswählen
Nicht den gleichen
Kanal wählen, der
als Datenquelle
benutzt wird
“T” zeigt die
Triggerposition an
Drücken, um Pop-up-Menüs anzuzeigen
Nochmals drücken, um eine Auswahl zu
treffen
Eine Pop-up-Auswahl verändert die anderen
Punkte des Hauptmenüs
Pfeil zeigt den
Triggerpegel an
Titel des
Seitenmenüs
Löscht die
Menüs von
der Anzeige
Level
Level Slope Source
Pegel einstellen
oder zuvor
eingestellten Pegel
auswählen,
basierend auf TTLoder ECL-Logik
DC
Coupling
AC
HF
Reject
LF
Reject
Noise Rej (DC
Low Sensitivity)
Schwellenpegel für
jeden Kanal von
Ch 1 bis Ch 4
einstellen
Set Thresholds Define Logic Define InputsTrigger When
Goes TRUE
Goes FALSE
TRUE for
1
less than
TRUE for
more than
1
Qualifizierung durch
Zeit
1
Schwellenpegel
für jeden
Strukturkanal
von Ch 1 bis
Ch 3 und den
Taktgeber, Ch 4,
einstellen.
Goes TRUE
Trigger When Set Thresholds Define Logic Define Inputs
Goes FALSE
Clock
Levels Data SourceSetup/Hold Times
Data
Pegel einstellen
oder zuvor
eingestellte Pegel
auswählen,
basierend auf TTLoder ECL-Logik
Setup Time
auswählen und
einstellen
Hold Time
auswählen und
einstellen
