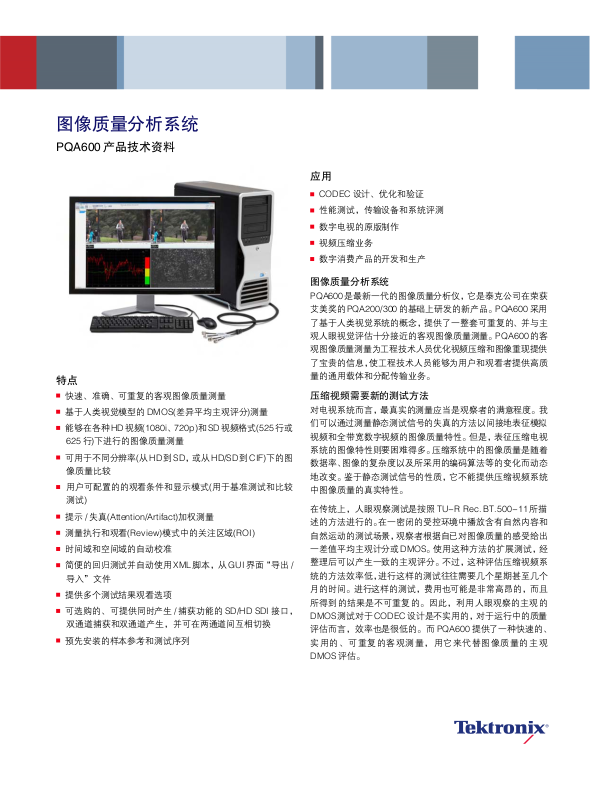

图像质量分析系统
PQA600 产品技术资料
特点
快速、准确、可重复的客观图像质量测量
基于人类视觉模型的 DMOS(差异平均主观评分)测量
能够在各种 HD视频(1080i、720p)和SD视频格式(525行或
625 行)下进行的图像质量测量
可用于不同分辨率(从 HD到SD，或从HD/SD到CIF)下的图
像质量比较
用户可配置的的观看条件和显示模式(用于基准测试和比较
测试)
提示 / 失真(Attention/Artifact)加权测量
测量执行和观看(Review)模式中的关注区域(ROI)
时间域和空间域的自动校准
简便的回归测试并自动使用 XML 脚本，从GUI界面“导出 /
导入”文件
提供多个测试结果观看选项
可选购的、可提供同时产生 / 捕获功能的 SD/HD SDI 接口，
双通道捕获和双通道产生，并可在两通道间互相切换
预先安装的样本参考和测试序列
应用
CODEC 设计、优化和验证
性能测试，传输设备和系统评测
数字电视的原版制作
视频压缩业务
数字消费产品的开发和生产
图像质量分析系统
PQA600是最新一代的图像质量分析仪，它是泰克公司在荣获
艾美奖的 PQA200/300 的基础上研发的新产品。PQA600 采用
了基于人类视觉系统的概念，提供了一整套可重复的、并与主
观人眼视觉评估十分接近的客观图像质量测量。PQA600的客
观图像质量测量为工程技术人员优化视频压缩和图像重现提供
了宝贵的信息，使工程技术人员能够为用户和观看者提供高质
量的通用载体和分配传输业务。
压缩视频需要新的测试方法
对电视系统而言，最真实的测量应当是观察者的满意程度。我
们可以通过测量静态测试信号的失真的方法以间接地表征模拟
视频和全带宽数字视频的图像质量特性。但是，表征压缩电视
系统的图像特性则要困难得多。压缩系统中的图像质量是随着
数据率、图像的复杂度以及所采用的编码算法等的变化而动态
地改变。鉴于静态测试信号的性质，它不能提供压缩视频系统
中图像质量的真实特性。
在传统上，人眼观察测试是按照 TU-R Rec. BT.500-11 所描
述的方法进行的。在一密闭的受控环境中播放含有自然内容和
自然运动的测试场景，观察者根据自已对图像质量的感受给出
一差值平均主观计分或DMOS。使用这种方法的扩展测试，经
整理后可以产生一致的主观评分。不过，这种评估压缩视频系
统的方法效率低，进行这样的测试往往需要几个星期甚至几个
月的时间。进行这样的测试，费用也可能是非常高昂的，而且
所得到的结果是不可重复的。因此，利用人眼观察的主观的
DMOS测试对于CODEC设计是不实用的，对于运行中的质量
评估而言，效率也是很低的。而 PQA600 提供了一种快速的、
实用的、可重复的客观测量，用它来代替图像质量的主观
DMOS 评估。
产品技术资料
PQA600的用户界面。可显示参考视频序列、被测视频序列以及差
值映像图和统计图表。
系统评测
PQA600可用于视频系统中每一部件的安装、验证和故障查找，
因为视频技术是不可知的：既然系统链路中视频输入和输出之
间的可见差异是可以量化的，那么就可以把它用于视频质量劣
化的评定。不仅可以评测系统中的 CODEC 技术，而且可以评
测具有潜在可见差异的任何过程。例如，可以用来评定数字传
输错误、格式转换(机顶盒中的 1080i至480p的转换)、3-2 下
拉变换、模拟传输劣化、数据错误、慢显示响应时间(slow
display response times)、帧频降低(用于移动传输和视频电话、
电视会议)等，总之，可以评定所有的图像转换过程，无论是对
它们分别进行评定还是任意的组合评定。
PQA600 是如何工作的
PQA600采用两个视频文件作为它的输入：一个文件是原始的
参考视频序列，另一个文件是该参考视频序列经过压缩、损伤
后或经处理过的序列版本。首先，PQA600 使这两个视频序列
在空间域和时间域中对准，在这一过程中无需使用嵌入在视频
序列中的校正数据。而后仪器对基于人类视觉系统和提示模型
(attention models)的测试视频的质量进行分析，输出与主观评
测高度相关的质量测量结果。这个测量结果包括总的图像质量
累计度量值、逐帧的测量度量值以及每帧的损伤映射图示。
PQA600也可以提供传统的图像质量测量结果，例如PSNR(峰
值信杂比)，以此作为测量典型视频损伤和失真检测的基准损伤
诊断工具。
每一参考视频序列和测试片断可以有不同的分辨率和不同的帧
频，PQA600可以提供 HD 与 SD之间、SD 与CIF 之间或其它
组合之间的图像质量测量结果。有了这一功能，就可以为诸如
参考序列
测试序列
输入
格式
转换
输入格式
转换
显示模式观看模式人类视觉 /
显示
模式
观看
模式
感知模式
认知的 /
提示模式
基于
任务的
总合测量
测量结果
图像质量分析系统
格式转换之类的各种视频再应用(repurposing applications)的
评测提供支持。例如，DVD创作、IP广播和半导体器件设计等。
PQA600 也能为较长时间长度的视频序列片断测试提供支持，
此外还可以通过各种转换处理的方式，对视频片断的图像质量
作出定量分析。
预测人类视觉感受
PQA600测量系统的开发是基于人类视觉系统模型，并且增加
了新的算法规则，从而对PQA200/300的使用模型作了进一步
的改进。利用这种新的扩展技术，就能够在预测各种视频格式
(HD、SD、CIF 等)的主观视频质量等级时进行传统的 PQR 测
量。在测量时计入了用于观看视频的不同显示类型(例如隔行扫
描或逐行扫描，CRT 显示器或 LCD 显示器)以及不同的观看条
件(例如房间的亮度和观看距离)。
为了预测在以下各种变化参数的亮度刺激下的响应，已开发了
一种人类视觉系统模型：
包括超阈值的(supra-threshold)的对比度
平均亮度
空间频率
时域频率
角度范围
时域范围
环绕
偏心率(Eccentricity)
方向
自适应效应(Adaptation effects)
2 www.tektronix.com.cn
A：调制灵敏度与时域频率的关系曲线。
图像质量分析系统－ PQA600
C：参考图像
B：调制灵敏度与空间域频率的关系曲线。
利用视觉科学文献中的参考刺激响应数据，在上述参数的适当
组合范围内已对PQA600采用的人类视觉模型进行了校正。经
过这样的校正后，该模型就能提供高度准确的预测。
在上面几个图形中，提供了与人类视觉特性相关的科学数据示
例，它们是用来校正PQA600人类视觉系统模型的。其中图(A)
D：感知对比度的映像
给出了调制灵敏度与时域频率的关系曲线，图(B)是调制灵敏度
与空间域频率的关系曲线。有 1400 多个校正点支持高度准确
的测量结果。
图(C)为一含有运动场景的参考序列的单帧画面，图(D)是
PQA600从这个参考序列的原始帧中计算得出的感知对比度映
像。由感知对比度映像可以看出，观察者是如何感知这个参考
序列的。感知对比度映像的模糊背景是因为摄像机摇镜头时的
时域掩蔽所引起，而跑步者周围的黑色则显示出他与背景之间
的高对比度所产生的掩蔽效应。PQA600 能够创建参考序列和
测试序列的感知映像，而后由这两个感知映像创建感知对比度
的差值映像图，从而可用于基于感知的全参考图像质量测量。
www.tektronix.com.cn 3
产品技术资料
E：参考图像
F：被测图像
DMOS 和 PSNR 的预测比较
在以上的例子中，参考图像(E)是来自 Vclips 库文件中的一个
场景，被测图像(F)则是通过压缩系统后的图像，其图像质量有
所降低。与参考图像(E)相比较，被测图像(F)中跑步者周围的
背景有些模糊。我们可以用PQA600对参考视频与被测视频片
断之间的差异进行PSNR测量，其结果为PSNR映像图(G)。在
PSNR映像图(G)中，白色加亮区域表示的是原始图像与被测的
已劣化图像之间的较大差异区域。我们再用PQA600进行另一
种测量即利用预测 DMOS 算法，它生成的 DMOS 感知差值映
像用图(H)表示。在这个感知对比度差值映像即图(H)中，白色
G：PSNR 映像图
H：DMOS 的感知差值映像图
区域表示的是参考图像和被测图像之间的较大差异区域。
PQA600在创建的感知对比度差值映像中，结合使用人类视觉
模型，能够确定观察者在观看视频时实际感知的图像质量。
在预测的 DMOS 测量方式中，是利用感知对比度差值映像(H)
来测定图像质量。由图(H)可见，慢跑者的劣化程度较其背景中
的树的劣化程度要轻，因此，这种 DMOS测量能够正确地分辨
出两图像之间的差异，其结果与观察者的感受是一致的。然而，
PSNR 测量使用的是差值映像图(G)，由图(G)可见，它不能正
确地分辨参考图像和被测图像之间的较大差异区域，与观察者
的实际感受不一致。
4 www.tektronix.com.cn
提示映像的例子：跑步者被加亮
提示模式(Attention Model)
在 PQA600中，融合了一种新的提示模式，为预测人眼关注点
(focus of attention)提供支持。该模式包括：
目标的运动
人的肤色检测识别
位置
对比度
形状
目标的大小
明显的失真导致观察者注意力的分散
用户可以定制这些提示参数，以强化或忽略某项功能。每项测
量均可使用提示模式，可由用户配置。在评估一些特定应用时，
提示模式是特别有用的。例如，如果被评测内容是运动节目，
要求观察者高度关注该场景的一些局部区域。提示模式映像图
示中的加亮区域表示人眼敏感的区域。
失真检测
在失真检测(Artifact Detection)报告中给出图像边缘处多种不同
的变化：
边缘损失或边缘模糊
边缘附加有振铃或杂波
相对垂直或水平方向的旋转或边缘块效应
图像块中的边缘损失或 DC 块效应
失真检测能以任意组合方式如同主观和客观测量的加权参数那
样工作。利用这些不同的测量组合，有助于进行深入的研究以
改善系统的图像质量。
图像质量分析系统－ PQA600
失真检测设置
例如，它有助于回答这样的问题：“较多地使用去块效应滤波
(de-blocking filtering)能够改善 DMOS 吗？”或者，“应当较
少地使用前置滤波处理(pre-filtering)吗？”
如果边缘块加权的 DMOS 大于模糊加权的 DMOS，那么边缘
块则是主要的失真，这时也许应当考虑较多地使用去块效应滤
波。
在某些应用中，当边缘增多时，例如出现振铃和杂波，它们比
其它失真更令人讨厌。针对这样的应用，用户可以定制加权并
进行配置，以反映观察者的感受，从而改善 DMOS 的预测。
同样地，也可以使用这些失真加权测量 PSNR，以确定每一失
真对 PSNR 测量有多大的影响。
上述的提示模式和失真检测均可以与感知测量或主观测量结合
使用。举例来说，这样我们就可以在最有可能出现特别明显失
真的地方去测量其失真程度到底如何。
www.tektronix.com.cn 5
产品技术资料
配置测量对话框
全面的图像质量分析
为了比较测试序列和参考序列之间的亮度，PQA600提供了全
参考(full-reference，FR)图像测量。同时也提供了无参考(noreference，NR)测量，它仅限于被测视频的亮度信号。另外，
还可以进行部分参考测量(Reduced reference，RR)，它是人
工提取无参考测量中的差值。这组测量包括：
Critical Viewing(临界观察，基于人类视觉系统模型，全参考)
图像质量
Casual Viewing(随机观察，提示加权，全参考或无参考)
图像质量
峰值信杂比(PSNR，全参考)
Focus of Attention(用于全参考和无参考测量)
失真检测(全参考，不包括 DC 块效应)
编辑测量对话框
DC 块效应(全参考和无参考)
除了按照默认的 ITU BT-500 条件进行测量之外，用户还可以
通过预置和用户定义的组合方式，例如显示类型、观看条件、
人类视觉响应(统计上的)、关注点(focus of attention)和失真检
测等，使 PQA600 能够支持上述测量。利用用户可配置的条件
特性，有助于优化 CODEC 参数，使之适合于特定的应用，通
过在几种不同的测量条件下的测量结果，以进一步研究什么样
的条件会影响图像质量测量结果。也可以修改预配置的测量组
来设置用户定义的测量条件，然后在配置测量对话菜单中作为
一种附加的测量组保存并调用。
使用简便的界面
PQA600具有两种模式：测量模式和观看模式。测量模式是用
来执行配置对话框中选中的测量。在测量执行期间，屏幕上显
示出累计的数据和差值映像图(difference map)结果并保存在
系统硬盘中。观看模式是用来察看先前保存的累计结果和由测
量模式或执行 XML 脚本创建的映像图。在观看模式中，用户
可以选择多种结果，还可以利用平铺模式(Tile Mode)的同时显
示以并排比较每项测量结果。通过对不同的 CODEC 参数和
(或)不同的测量配置的测量结果映射图的比较，可以十分方便
地对任意差异的根源作进一步的研究。
6 www.tektronix.com.cn
综合图形显示
图像质量分析系统－ PQA600
参考图像和映像图的叠加显示
6 个平铺显示
多种结果显示
在综合图形显示、6平铺显示或者叠加显示中，合成的映像图
可以与参考视频和测试视频同步显示。
在综合图形显示中，用户可以观察到视频重放期间的多个测量
图形，包括条形曲线图、参考视频、测试视频以及差值映像图。
可以提供每一视频帧和整个视频序列的标准参数和感知累计度
量的总合测量结果。
在 6 平铺显示中，可以为用户提供两个测量项的并列显示，其
中每一测量项由参考视频、测试视频和差值映像图所组成，这
样便于相互之间进行比较。
对被选择的关注空间区域自动执行空间对准
在重叠显示中，为用户提供了参考视频和差值映像图的混合叠
加显示，用户可以使用渐变条(fader bar)以调整它们之间的混
合比例，以分别对应于各个映射图、参考视频和测试视频中的
损伤。
PQA600的出错日志记录和告警可用来帮助用户有效地跟踪引
起视频质量故障的原因。
所有的测量结果、数据和图形均可以在需要查验时再次调出显
示。
自动时域 / 空间域校准
PQA600支持自动空间域校准和时间域校准，也可以采用人工
校准。
在测量模式中，可以单独选择您关注的空间范围以进行自动空
间域校准。空间域校准可以测量每一方向上的裁剪、比例和位
移，甚至可以跨越不同的分辨率和宽高比(例如，在校准 SD 至
HD 视频时)。如果在标准的有效区内存在额外的空白部分，就
可以利用自动空间域校准功能进行裁剪测量。
利用自动空间域和时域校准，就能够在不同的分辨率和不同的
帧频的参考视频和测试视频之间进行图像质量测量。
www.tektronix.com.cn 7
产品技术资料
在观看模式(Review mode)中，利用 ROI以进行更深入图像质量
评测研究
配置测量对话框中的导入 / 导出脚本
脚本样本。
关注区域(Region of Interest)
在观看模式(Review mode)中，PQA600允许用户设置时间域/
空间域的关注区域(ROI)以作进一步的分析。在观看模式中，用
户使用鼠标选择空间域的ROI，可以很快得到被选择空间区域
的图像质量计分。这是一种有效的测量方式，因为它能够对差
值映像图中的特定空间区域进行深入的分析，同时显示该区域
中的质量损伤状况。在观看模式中，用户在图形中移动光标可
以设置时间域ROI。如果被测试的视频流具有多个场景，那么，
利用时间域的ROI显示，用户可以得到其中某一场景的测量结
果。在时间域ROI中获得的测量结果不会受到人类视觉模式中
初始瞬态的影响。
测量结果文件样本
XML 脚本的自动测试
在 CODEC 查错 / 优化过程中，设计者也许希望在 CODEC 参
数改变后重复某几个测量程序。利用 XML 脚本的自动回归测
试，用户可以在 XML 脚本中写入系列测量序列，这样就能够
对手动操作作出限制。可以从测量配置菜单中导出或导入脚本
文件，这样可以更方便地创建和管理脚本文件。通过 PQA600
用户接口或者使用能够读出创建的.csv文件格式的任意电子表
格应用程序，可以观察到脚本操作的测量结果。为了更快地获
得测量结果，可以同时执行多个脚本。
8 www.tektronix.com.cn
SDI 视频的产生和捕获 双通道信号发生
可选购的 SD/HD SDI 接口
PQA600提供了可选购的SD/HD SDI接口，它具有 SDI 视频信
号的同时发生功能以及捕获功能，为用户提供了 3 种可由用户
选择的运行模式。
图像质量分析系统－ PQA600
利用SDI信号的同时发生模式和同时捕获模式，用户可以直接
将 PQA600 提供的参考视频片断送入到被测器件中，而后
PQA600 又可以同时捕获被测器件的输出视频。这样，用户就
不必使用其它外接视频信号源提供的参考视频，只需将他认为
需要的视频由PQA600送入到被测器件即可。利用PQA600的
同时发生功能，可以将PQA600中视频编辑软件创建的视频文
件直接作为图像质量测量的参考序列和被测序列。
PQA600的双通道同时捕获功能使用户能够同时捕获两路实况
视频信号，并将它们分别作为参考视频和被测视频，这样就可
以在被测设备运行的同时对被测设备进行图像评测。
为了调节被测设备在系统运行时可能造成的处理延时，用户可
以在捕获视频时使用 Delay Start(延迟启动)功能。启用这一功
能能够把被测视频文件中的未用开销格式的数量减至最小，从
而加快测量过程中的自动时域对准的进程。
双通道信号捕获
双通道的同时发生功能支持两种方式的主观测试。如果使用两
台显示器，用户就能够在并列的监视器上同时查验参考视频和
被测视频。
如果只使用一台显示器，用户可以利用PQA600的通道交换功
能，这样就可以分别查验参考视频和被测视频的内容，而不必
把眼睛移动来移动去。
www.tektronix.com.cn 9
产品技术资料
SD/HD SDI 接口支持的文件格式
SD/HD SDI视频选择能够产生下列格式的SDI视频信号(支持8
比特，除另行说明外)
.yuv (UYVY，YUY2)
.v210(10 比特，UYVY，3分量 32 比特)
.rgb(BGR24)
.avi (未压缩，BGR32(丢弃 alpha 通道)/BGR24 / UYVY /
YUY2 / v210))
.vcap(由 PQA600视频捕获创建)
.vcap 10(10 比特，由 PQA600 视频捕获创建)
选件 支持的帧分辨率 SD/HD SDI 接口
支持的格式
SD-SDI 720 x 486, 720 x 576 525i/59.94, 625i/50
HD-SDI 1280 x 720, 1920 x 1080 720p/50, 720p/59.94,
720p/60
1080i/50,1080i/59.94,
1080i/60
1080p/23.98,
1080p/23.98SF,1080p/24,
1080p/24SF,1080p/25,
1080p/29.97,1080p/30
测量支持的文件格式
除另行说明外，所有格式均支持 8 比特，测量使用 8MSB：
.yuv (UYVY，YUY2，YUV 4:4:4，YUV 4:2:0_planer)
.v210(10 比特，UYVY，3 分量 32 比特)
.rgb(BGR24，GBR24)
.avi (未压缩，BGR32，(丢弃 alpha 通道)/BGR24 / UYVY /
YUY2 / v210)
ARIB ITE 格式（4:2:0 planer 含3个单独的文件 (.yyy, .bbb,
.rrr))
.vcap(由 PQA600 视频捕获创建)
.vcap 10(10 比特，由 PQA600 视频捕获创建)
已安装的视频序列
视频序列 分辨率 格式 视频片断
Vclips 1920 x 1088 YUV4:2:0 planar V031202_Eigth_Ave,
V031255_TimeSquare,
V031251_Stripy_jogger
1920 x 1080 UYVY V031251_Stripy_jogger
1280 x 720 UYVY, YUV4:2:0 V031002_Eigth_Ave,V
planar 031055_TimeSquare,
V031051_Stripy_jogger
with 3/10/26 Mbps
864 x 486 YUV4:2:0 planar 变换的
V031051_Stripy_jogger
含 2/4/7 Mbps
320 x 180 YUV4:2:0 planar 变换的
V031051_Stripy_jogger
含 1000/1780/2850 kbps
PQA300 720 × 486 UYVY Ferris,Flower,Tennis,Cheer
不带触发 含 2 Mbps_25 fps
720 × 576 UYVY Auto, BBC, Ski, Soccer
PQA300 720 x 486 UYVY Mobile with 3/6/9 Mbps
带触发 720 x 576 UYVY Mobile with 3/6/9 Mbps
10 www.tektronix.com.cn
图像质量分析系统－ PQA600
相关产品
最近更新和更多信息可参阅各自的产品简介。
视频流分析
MTS4EA 基本流分析软件(VC-1、H.264/AVC、
MPEG-2、MPEG-4、H.263 和 3GPP 标准)
特点
支持下一代(VC-1、H.264/AVC、MPEG-4和3GPP）CODEC
分析和传统（MPEG-2 和H.263)CODEC 分析
提供逐帧和逐块分析，方便于 CODEC 比较
提供易于理解的详尽图形显示(要求用户安装微软 Excel)
全面的语义跟踪文件输出，确定逐块编码器判决
AV 延时测量(选件)
音频解码和分析(选件)
同步的音频和视频分析
压缩视频码流的实时和非实时解码和分析(与 PC 性能有关)
比特流编辑
自动测试的批处理模式
用于基带视频分析和图像质量分析的 YUV 解码视频输出
从传送流中提取基本流
为 PC 和泰克公司仪器提供单用户本地许可证或者基于服务
器的非固定许可证
www.tektronix.com.cn 11
产品技术资料
技术特性
已配置的测量系统
测量 测量 配置节点
类别 名称 显示模式 观看模式 PSNR 感知差值 失真检测 提示模式 概要节点
观看视频 “000 View Video” 无 无 无 无 无 无 无
(不测量)
主观预测：全参考
明显差异
SD 显示 “001 SD SD 广播用 (ITU-R BT.500) 无 典型 无 无 PQR 单位
和观看 Broadcast : PQR” CRT
HD 显示 “002 HD HD 广播用 (ITU-R BT.500) 无 典型 无 无 PQR 单位
和观看 Broadcast : PQR” CRT
CIF 显示 “003 CIF and CIF/QVGA 7 倍屏高, 无 典型 无 无 PQR 单位
和观看 QVGA PQR” LCD 20 cd/m
D-CINEM 投“004 D-CINEMA DMD 投影机 3 倍屏高, 无 典型 无 无 PQR 单位
影机和观看 PQR” .1 cd/m
主观评分等级预测
SD 显示 “005 SD Broadcast: SD 广播用 (ITU-R BT.500) 无 典型 无 无
和观看 DMOS” CRT
HD 显示
“006 HD Broadcast:
HD 广播用 (ITU-R BT.500) 无 典型 无 无
和观看 DMOS” CRT
CIF 显示
“007 CIF and QVGA
CIF/QVGA 7 倍屏高, 无 典型 无 无
和观看 DMOS” LCD 20 cd/m
D-CINEM 投
“0
08 D-CINEMA DMD 投影机 3 倍屏高, 无 典型 无 无
影机和观看 DMOS” .1 cd/m
基于主观评分等级预测的提示
“0
SD 显示
09 SD Broadcast: SD 广播用 (ITU-R BT.500) 无 典型 无 默认加权
和观看 ADMOS” CRT BT.500 Training
“0
HD 显示
10 HD Broadcast: HD 广播用 (ITU-R BT.500) 无 典型 无 默认加权
和观看 ADMOS” CRT BT.500 Training
CIF 显示
“011 CIF and QVGA
CIF/QVGA 7 倍屏高, 无 典型 无 默认加权
和观看 ADMOS” LCD 20 cd/m
“0
SD 运动
HD 运动
SD Talking
12 SD Sports SD 广播用 (ITU-R BT.500) 无 典型 无 运动和前景
Broadcast: DMOS”
“0
13 HD Sports HD 广播用 (ITU-R BT.500) 无 典型 无 运动和前景
Broadcast:ADMOS”
“0
14 SD Talking SD 广播用 (ITU-R BT.500) 无 典型 无 运动和前景
CRT BT.500 Training
CRT BT.500 Training
Head Head Broadcast: CRT BT.500 Training
ADMOS
”
2
2
DMOS 单位,参考:
BT.500 Training
DMOS 单位,参考:
BT.500 Training
DMOS 单位,参考:
2
BT.500 Training
DMOS 单位,参考:
2
BT.500 Training
DMOS 单位,参考:
DMOS 单位,参考:
DMOS 单位,参考:
2
BT.500 Training
DMOS 单位,参考:
DMOS 单位,参考:
DMOS 单位,参考:
12 www.tektronix.com.cn
图像质量分析系统－ PQA600
测量 测量 配置节点
类别 名称 显示模式 观看模式 PSNR 感知差值 失真检测 提示模式 概要节点
再应用：参考和测试是独立的：每次测量均使用显示模式和观看条件的任意组合
格式转换: “015 SD DVD DMD 投影机 7 倍屏高, 无 专家 无 无 DMOS 单位,
电影至 from D-Cinema SD CRT 20cd/m
SD DVD DMOS” (ITU-R BT.500) BT.500 raining
格式转换: “016 CIF from LCD 和 SD (ITU-R BT.500) 无 专家 无 无 DMOS 单位,
SD 至 CIF SD Broadcast 广播用:CRT 7 倍屏高, 参考:
DMOS” 20 cd/m
格式转换: “017 SD from SD 和 HD (ITU-R BT.500) 无 专家 无 无 DMOS 单位,
HD 至 SD HD Broadcast 广播用: CRT 参考:
DMOS” BT.500 Training
格式转换: “017-A SD from SD 和 HD 逐 (ITU-R BT.500) 无 专家 无 无 DMOS 单位,
SD 至 HD HD Broadcast 行扫描 CRT 参考:
DMOS” BT.500 Training
格式转换: “018 QCIF from QCIF 和 7 倍屏高, 无 专家 无 无 DMOS 单位,
CIF 至QCIF CIF and QVGA CIF/QVGA LCD 20 cd/m
DMOS” BT.500 Training
提示
提示 “019 Stand-alone 无 无 无 无 无 默认加权 Map 单位:
Attention Model” %关注
客观测量：全参考
一般差异
PSNR “020 PSNR dB” 无 自动空间对准 可选 无 无 无 dB 单位
失真测量
移动边缘 “021 Removed 无 无 无 无 模糊 无 %
Edges Percent”
增加边缘 “022 Added 无 无 无 无 振铃 / 杂波 无 %
Edges Percent”
旋转的边缘 “023 Rotated 无 无 无 无 边缘块效应 无 %
Edges Percent”
块 DC 的 “024 DC Blocking 无 无 无 无 DC 块效应 无 %
原始偏差 % Percent”
分级的失真 (已滤波) PSNR
移动边缘 “025 Removed 无 无 可选 无 模糊 无 dB 单位
Edges Weighted
PSNR dB”
增加边缘 “026 Added 无 无 可选 无 振铃 / 杂波 无 dB 单位
Edges Weighted
PSNR dB”
旋转的边缘 “027 Rotated 无 无 可选 无 边缘块效应 无 dB 单位
Edges Weighted
PSNR dB”
块 DC 的 “028 DC Blocking 无 无 可选 无 DC 块效应 无 dB 单位
原始偏差 % Weighted PSNR
dB”
失真加权 (已滤波) PSNR
PSNR w / “029 Artifact 无 无 可选 无 所有已选 无 dB 单位
默认的 Annoyance 失真
失真加权 Weighted
SNRdB”
2
和 参考:
2
2
BT.500 raining
参考:
点的概率
www.tektronix.com.cn 13
产品技术资料
测量 测量 配置节点
类别 名称 显示模式 观看模式 PSNR 感知差异 失真检测 提示模式 概要节点
再应用：使用观看模式以重取样，移位并裁剪测试以映射为参考
格式转换: “030 SD DVD 无 自动空间对准 可选 无 所有已选失真 无 dB 单位
电影至 from D-Cinema
SD DVD Artifact weighted
PSNR dB”
格式转换: “031 CIF from 无 自动空间对准 可选 无 所有已选失真 无 dB 单位
SD 至 CIF SD Broadcast
Artifact weighted
PSNR dB”
格式转换: “032 SD from 无 自动空间对准 可选 无 所有已选失真 无 dB 单位
HD 至 SD HD Broadcast
Artifact weighted
PSNR dB”
格式转换: “033 QCIF from 无 自动空间对准 可选 无 所有已选失真 无 dB 单位
CIF 至QCIF CIF and QVGA
Artifact weighted
PSNR dB”
提示－加权的客观测量
一般差异
PSNR “034 Attention 无 无 可选 无 无 默认加权 dB 单位
Weighted PSNR
dB”
客观测量：无参考
失真
DC 块效应 “035 No 无 无 无 无 无参考 无 % DC 块效应
Reference DC DC 块
Blockiness Percent”
按照2009年使用的1080i29 视频内容和 H.264 CODEC确定的主观评分来校准的主观预测（参考应用文章：28W_24876_0.pdf）
HD PQR 用户 HD 3 倍屏高 无 用户 无 无 PQR 单位
ITU-BT500， CRT
使用隔行扫描 CRT
HD DMOS 用户 HD 3 倍屏高 无 用户 无 无 DMOS 单位，
ITU-BT500， CRT 参考：
使用隔行扫描 CRT
HD ADMOS 用户 HD 3 倍屏高 无 用户 无 典型 DMOS 单位，
ITU-BT500， CRT 参考：
使用隔行扫描 CRT
BT.500 Training
BT.500 Training
14 www.tektronix.com.cn
图像质量分析系统－ PQA600
节点
节点名称 可配置的参数
显示模式 显示技术：CRT/LCD/DMD 含预置，用户可配
置的参数(隔行 / 逐行，伽马，响应时间等)。
可分别单独设置为参考(基准)显示和测试显示。
观看模式 观看距离，参考和测试的各自环境亮度，图像
裁剪和对齐：自动或手动控制图像裁剪和测试
图像对比(AC增益)，亮度(DC偏移)，水平和垂
直刻度和位移。
PSNR “无配置参数”
感知差异 观察者特性(分辨力，对平均亮度变化的敏感
性，目标移动的响应速度，感光的灵敏度等)。
提示模式 测量的提示加权和敏级提示的加权: 时间域(运
动)，空间域(中心，人的肤色，前景，对比度，
彩色，形状，尺寸)，分散注意力(差异)
失真检测 增加边缘(模糊)，移动边缘(振铃 / 杂波)，旋转
边缘(边缘块效应)和DC块效应(在块闪移去细节)
概要节点 测量单位(主观测量：预测 DMOS, PQR 或 %
感知对比度。客观测量：%, dB)。映射类型：
在灰色上注明或在黑色上不注明。ITU-R BT.
500 Training的最坏情况下Training序列(默认
或用户应用调整：通过最坏情况下视频%感知
对比度)，出错日志门限，保存模式
计算机系统和外围设备
部件 说明
操作系统 Windows 7 专业版，64 位
CPU 6 核 Intel Xeon 5650 系列处理器
硬盘驱动器 5 ×3.5英寸，总共 5 TB SAS(串行连接SCSI)
CD-DVD 驱动器
DVD ± RW，CD R/W 驱动器
输入 / 输出端口
端口 说明
电源 100 - 240V，50/60 Hz
键盘端口 PS-2 兼容
鼠标端口 PS-2 兼容
USB 2.0 端口 两个在前面板，6 个在后面板
LAN 端口 3 个RJ-45连接器，支持 10/100/1000 Base-T
IEEE-1394 端口 前面板和后面板各有一个端口
图形端口 双链路 DVI-I × 1，显示器× 2。
高达 2560 × 1600 60 Hz
SDI IO 端口 双通道输入，双通道输出，带 BNC 至
(选件 SDI) mini-BNC SDI 电缆(174-5466-xx)
物理特性
台式配置
尺寸 毫米 英寸
高 565.4 22.26
宽 215.9 8.5
深 538.5 22.3
重量 公斤 磅
净重 24.9 55
订购信息
PQA600
图像质量分析仪
PC 监视器需求
说明：PQA600 不含 PC 监视器。监视器由用户提供。
双链路 DVI 端口或显示器端口
最高分辨率为 2560 x 1600
标准选件
订购号 说明
PQA600 图像质量分析系统文档
071-2775-XX 快速简易使用手册(英语)，如果需要简体中
(英语) 方或日语译本，应订购相应的语言版选件
071-2781-XX Release Notes
071-2778-XX 用户技术参考手册
071-0487-XX 规范和性能验证手册，CD文档上的PDF格式
071-0486-XX 安全性说明，CD 文档上的 PDF 格式
063-3428-XX 文档 CD，含文档集的 PDF 文件
其它
020-3054-XX 应用恢复盘
020-3053-XX 视频序列恢复媒介
选件
SDI SD/HD SDI 接口
国际电源插头
选项 说明
A0 北美
A1 欧洲通用
A2 英国
A3 澳大利亚
A4 240V 北美
A5 瑞士
A6 日本
A10 中国
A11 印度
A99 无电源线或交流适配器
语言选项
选项 说明
L0 英语手册
L5 日语手册
L7 简体中文手册
www.tektronix.com.cn 15
服务选项
选项 说明
CA1 单个校准事件或校准范围
C3 3 年校准服务
IF 升级安装服务
R3 3 年维修服务(含保修期)
售后升级
选项 说明
PQA6UP PQA600 的现场升级套件
SDI 现场安装 SD/HD SDI 接口
其它信息
有关泰克公司产品和服务的更多信息，请您与当地的泰克公司
业务经理联系，或访问：
www.tektronix.com/serviceandsupportcontactus
产品按 ISO注册设备制造。
产品符合 IEEE 标准 488.1-1987，RS-232-C，以及泰克
公司标准代码和格式。
泰克科技(中国)有限公司
上海市浦东新区川桥路1227号
邮编：201206
电话：(86 21) 5031 2000
传真：(86 21) 5899 3156
泰克成都办事处
成都市人民南路一段86号
城市之心23层D-F座
邮编：610016
电话：(86 28) 8620 3028
传真：(86 28) 8620 3038
泰克北京办事处
北京市海淀区花园路4号
通恒大厦1楼101室
邮编：100088
电话：(86 10) 6235 1210/1230
传真：(86 10) 6235 1236
泰克西安办事处
西安市东大街
西安凯悦(阿房宫)饭店345室
邮编：710001
电话：(86 29) 8723 1794
传真：(86 29) 8721 8549
泰克上海办事处
上海市静安区延安中路841号
东方海外大厦18楼1802-06室
邮编：200040
电话：(86 21) 6289 6908
传真：(86 21) 6289 7267
泰克武汉办事处
武汉市汉口建设大道518号
招银大厦1611室
邮编：430022
电话：(86 27) 8781 2760/2831
更多信息
泰克公司备有内容丰富的各种应用手册、技术介绍和其他资料，并
不断予以充实，以帮助那些从事前沿技术研究的工程师们。请访
问：www.tektronix.com.cn
版权 ©泰克公司。泰克公司保留所有权利。泰克公司的产品受美国和国外专
利权保护，包括已发布和尚未发布的产品。以往出版的相关资料信息由本出版
物的信息代替。泰克公司保留更改产品规格和定价的权利。TEKTRONIX 和
TEK 是泰克有限公司的注册商标。所有其他相关商标名称是各自公司的服务
商标或注册商标。
2010 年 6月4日 25C-25447-0
泰克深圳办事处
深圳市罗湖区深南东路5002号
信兴广场地王商业大厦G1-02室
邮编：518008
电话：(86 755) 8246 0909
传真：(86 755) 8246 1539
泰克香港办事处
香港铜锣湾希慎道33号
利园3501室
电话：(852) 2585 6688
传真：(852) 2598 6260
Loading...
