x
DPO7000 シリーズ、DPO70000/B シリーズ、および
DSA70000/B シリーズ
デジタル・フォスファ・オシロスコープ
ZZZ
クイック・スタート・ユーザ・マニュアル
*P071260000*
071-2600-00
xx
DPO7000 シリーズ、DPO70000/B シリーズ、および
DSA70000/B シリーズ
デジタル・フォスファ・オシロスコープ
ZZZ
クイック・スタート・ユーザ・マニュアル
www.tektronix.com
071-2600-00
Copyright © Tektronix. All rights reserved. 使用許諾ソフトウェア製品は、Tektronix またはその子会社や供給者が
所有するもので、米国著作権
法および国際条約の規定によって保護されています。
Tektronix 製品は
発行されている他の資料の内容に代わるものです。 また、本製品の仕様および価格は、予告なく変更させていただ
く場合がございますので、予めご了承ください。
TEKTRONIX および TEK は Tektronix, Inc. の登録商標です。
FastFrame、OpenChoice、iView、Pinpoint、RT-Eye、Myscope、TekLink、TekVPI および MultiView Zoom は Tektronix,
Inc. の商標です。
、登録済および出願中の米国その他の国の特許等により保護されています。 本書の内容は、既に
Tektronix 連絡先
Tektronix, Inc.
14200 SW Karl Braun Drive
P.O. Box 500
Beaverton, OR 97077
USA
製品情報、代理店、サービス、およびテクニカル・サポート：
北米内：1-800-833-9200 までお電話ください。
世界の他の地域では、www.tektronix.com にアクセスし、お近くの代理店をお探しください。
保証
当社では、本製品において、出荷の日から 1 年間、材料およびその仕上がりについて欠陥がないことを保証します。
この保証期間中に製品に欠陥があることが判明した場合、当社では、当社の裁量に基づき、部品および作業の費
用を請求せずに当該欠陥製品を修理するか、あるいは当該欠陥製品の交換品を提供します。保証時に当社が使用
する部品、モジュール、および交換する製品は、新しいパフォーマンスに適応するために、新品の場合、または再生
品の場合もあります。交換したすべての部品、モジュール、および製品は当社で保有されます。
本保証に基づきサービスをお受けいただくため、お客様には、本保証期間の満了前に当該欠陥を当社に通知して
いただき、サービス実施のための適切な措置を講じていただきます。お客様には、当該欠陥製品を梱包していただ
き、送料前払いにて当社指定のサービス・センターに送付していただきます。本製品がお客様に返送される場合に
おいて、返送先が当該サービス・センターの設置されている国内の場所であるときは、当社は、返送費用を負担し
ます。しかし、他の場所に返送される製品については、すべての送料、関税、税金その他の費用をお客様に負担し
ていただきます。
本保証は、不適切な使用または不適切もしくは不十分な保守および取り扱いにより生じたいかなる欠陥、故障または
損傷にも適用されません。当社は、以下の事項については、本保証に基づきサービスを提供する義務を負いません。
a）当社担当者以外の者による本製品のインストール、修理またはサービスの試行から生じた損傷に対する修理。b）不
適切な使用または互換性のない機器への接続から生じた損傷に対する修理。c）当社製ではないサプライ用品の使用
により生じた損傷または機能不全に対する修理。d）本製品が改造または他の製品と統合された場合において、改造
または統合の影響により当該本製品のサービスの時間または難度が増加したときの当該本製品に対するサービス。
この保証は、明示的または黙示的な他のあらゆる保証の代わりに、製品に関して当社がお客様に対して提供するも
のです。当社およびベンダは、商品性または特定目的に対する適合性についての一切の黙示保証を否認します。
欠陥製品を修理または交換する当社の責任は、本保証の不履行についてお客様に提供される唯一の排他的な法
的救済となります。間接損害、特別損害、付随的損害または派生損害については、当社およびそのベンダは、損害
の実現性を事前に通知されていたか否に拘わらず、一切の責任を負いません。
[W2 – 15AUG04]
目次
安全にご使用いただくために.......................................................................... v
コンプライアンス情報................................................................................. vii
まえがき ............................................................................................. xii
機器の設置........................................................................................... 1
機器の概要.......................................................................................... 13
機器の検査.......................................................................................... 23
アクイジション........................................................................................ 25
目次
EMC 適合....................................................................................... vii
安全性適合 ...................................................................................... ix
環境条件について................................................................................ xi
主要な機能...................................................................................... xii
マニュアル ...................................................................................... xiv
このマニュアルで使用される表記規則 ............................................................ xiv
スタンダード・アクセサリ ........................................................................... 1
動作の要件 ...................................................................................... 2
ESD の防止 ...................................................................................... 4
機器の電源をオンにする.......................................................................... 5
機器の電源をオフにする.......................................................................... 7
電源の取り外し ................................................................................... 7
ネットワークへの接続 ............................................................................. 8
2 台めのモニタの追加 ............................................................................ 9
オペレーティング・システムのリストア CD-ROM の作成 ............................................ 12
前面パネル...................................................................................... 13
後部および側面パネル .......................................................................... 14
インタフェースおよびディスプレイ................................................................. 16
コントロール・パネル ............................................................................. 18
オンライン・ヘルプへのアクセス .................................................................. 19
メニューおよびコントロール・ウィンドウへのアクセス................................................ 20
内部診断合格の確認 ............................................................................ 23
信号パス補正 ................................................................................... 25
信号入力のセットアップ.......................................................................... 27
デフォルト設定の使用 ........................................................................... 28
オートセットの使用............................................................................... 29
プローブの補正、校正、およびデスキュー ........................................................ 30
アクイジションの概念............................................................................. 30
アクイジション・モードの仕組み................................................................... 33
アクイジション・モードの変更 ..................................................................... 34
アクイジションの開始および停止 ................................................................. 35
水平モードの選択 ............................................................................... 35
高速アクイジションの使用 ........................................................................ 37
DSP 拡張帯域幅の使用 .......................................................................... 38
ロール・モードの使用 ............................................................................ 41
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル i
目次
FastFrame モードの使用 ......................................................................... 42
FastFrame フレーム・ファインダの使用 ............................................................ 45
TekLink および MultiScope トリガの使用 .......................................................... 46
ピンポイント・トリガ ................................................................................... 50
トリガの概念 ..................................................................................... 50
トリガ・タイプの選択.............................................................................. 52
ピンポイント・トリガ一覧........................................................................... 53
トリガ・ステータスのチェック....................................................................... 55
A（メイン）トリガおよび B（遅延）トリガの使用....................................................... 56
トリガ時の電子メールの送信 ..................................................................... 59
水平遅延の使用. ................................................................................ 60
波形の表示.......................................................................................... 61
表示スタイルの選択 ............................................................................. 61
表示パーシスタンスの設定....................................................................... 62
表示フォーマットの設定.......................................................................... 64
波形補間の選択. ................................................................................ 65
スクリーン・テキストの追加........................................................................ 65
目盛スタイルの選択 ............................................................................. 67
トリガ・レベル・マーカの設定 ..................................................................... 68
日付と時刻の表示 ............................................................................... 68
カラー・パレットの使用 ........................................................................... 69
リファレンス波形カラーの設定 .................................................................... 70
演算波形のカラーの設定 ........................................................................ 70
MultiView ズームの使用.......................................................................... 70
複数エリアのズーム.............................................................................. 72
ズームした波形のロックおよびスクロール ......................................................... 74
ズームされたウィンドウでの波形の非表示......................................................... 75
波形の検索とマーク ............................................................................. 76
波形の解析.......................................................................................... 84
自動測定の実行. ................................................................................ 84
自動測定一覧 .. ................................................................................. 86
自動測定のカスタマイズ ......................................................................... 88
カーソル測定の実行............................................................................. 92
ヒストグラムの設定 ............................................................................... 95
演算波形の使用. ................................................................................ 96
スペクトラム解析の使用 .......................................................................... 99
マスク・テストの使用............................................................................. 102
リミット・テストの使用 ............................................................................ 106
MyScope 機能 ...................................................................................... 108
新しい MyScope コントロール・ウィンドウの作成................................................... 108
MyScope コントロール・ウィンドウの使用.......................................................... 112
情報の保存と呼び出し .............................................................................. 115
画面表示の保存. ............................................................................... 115
波形の保存 .................................................................................... 116
波形の呼び出し ................................................................................ 118
ii DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
目次
機器設定の保存................................................................................ 119
機器設定の呼び出し. ........................................................................... 120
測定の保存 .................................................................................... 121
クリップボードへの結果のコピー................................................................. 122
ハードコピーの印刷............................................................................. 124
アプリケーション・ソフトウェアの実行 ................................................................. 126
使用例 ............................................................................................. 129
間欠的に発生する異常の
拡張デスクトップおよび OpenChoice アーキテクチャを使用した効率的なドキュメント作成 .......... 132
バスでのトリガ .................................................................................. 134
ビデオ信号でのトリガ
イベント時の電子メールの設定 .................................................................. 137
当社オシロスコープとロジック・アナライザ間でのデータ相関...................................... 139
リミット・テストで
クリーニング .................................................................................... 144
索引
のパフォーマンスの検証 ......................................................... 140
取り込み .............................................................. 129
........................................................................... 135
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル iii
目次
iv DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
安全にご使用いただくために
人体への損傷を避け、本製品や本製品に接続されている製品への損傷を防止するために、次の安全性に
関する注意をよくお読みください。
安全にご使用いただくために、本製品の指示に従ってください。
資格のあるサービス担当者以外は、保守点検手順を実行しないでください。
本製品をご使用の際に、規模の大きなシステムの他の製品にアクセスしなければならない場合があります。
システムの操作に関する警告や注意事項については、他製品のマニュアルにある安全に関するセクション
をお読みください。
火災や人体への損傷を避けるには
適切な電源コードを使用してください。 本製品用に指定され、使用される国で認定された電源コードの
みを使用してくださ
い。
安全にご使用いただくために
接続と切断は正しく
ないでください。
行ってください。
プローブと検査リードは、電圧ソースに接続されている間は着脱し
本製品を接地してください。 本製品は、電源コードのグランド線を使用して接地します。 感電を避けるた
め、グランド線をアースに接続する必要があります。 本製品の入出力端子に接続する前に、製品が正しく接
地されていること
すべての端子の
マーキングに従ってください。 本製品に電源を接続する前に、定格の詳細について、製品マニュアルを参
照してください。
本製品の定格は測定カテゴリＩになります。一次回路、設置カテゴリＩＩ，ＩＩＩ，およびＩＶの回路には接続しな
いでください
プローブの基
電源を切断し
ないでください。このコードは常にアクセス可能であることが必要です。
を確認してください。
定格に従ってください。
。
準リードは、グランドにのみ接続してください。
てください。
電源コードの取り外しによって主電源が切り離されます。電源コードをさえぎら
火災や感電の危険を避けるために、本製品のすべての定格と
カバーを外した状態で動作させないでください。 カバーやパネルを外した状態で本製品を動作させな
いでください。
故障の疑いがあるときは動作させないでください。 本製品に故障の疑いがある場合、資格のあるサー
ビス担当者
露出した
触れないでください。
に検査してもらってください。
回路への接触は避けてください。
電源がオンのときに、露出した接続部分やコンポーネントに
湿気の多いところでは動作させないでください。
爆発性のあるガスがある場所では使用しないでください。
製品の表面を清潔で乾燥した状態に保ってください。
適切に通気してください。
の設置方法を参照してください。
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル v
適切な通気が得られるような製品の設置方法の詳細については、マニュアル
安全にご使用いただくために
本マニュアル内の用語
本マニュアルでは、次の用語を使用します。
警告： 人体や生命に危害をおよぼすおそれのある状態や行為を示します。
注意： 本製品やその他の接続機器に損害を与える状態や行為を示します。
本製品に関する記号と用語
本製品では、次の用語を使用します。
DANGER: ただちに人体や生命に危険をおよ
WARNING: 人体や生命に危険をおよぼす可
CAUTION: 本製品を含む周辺機器に損傷

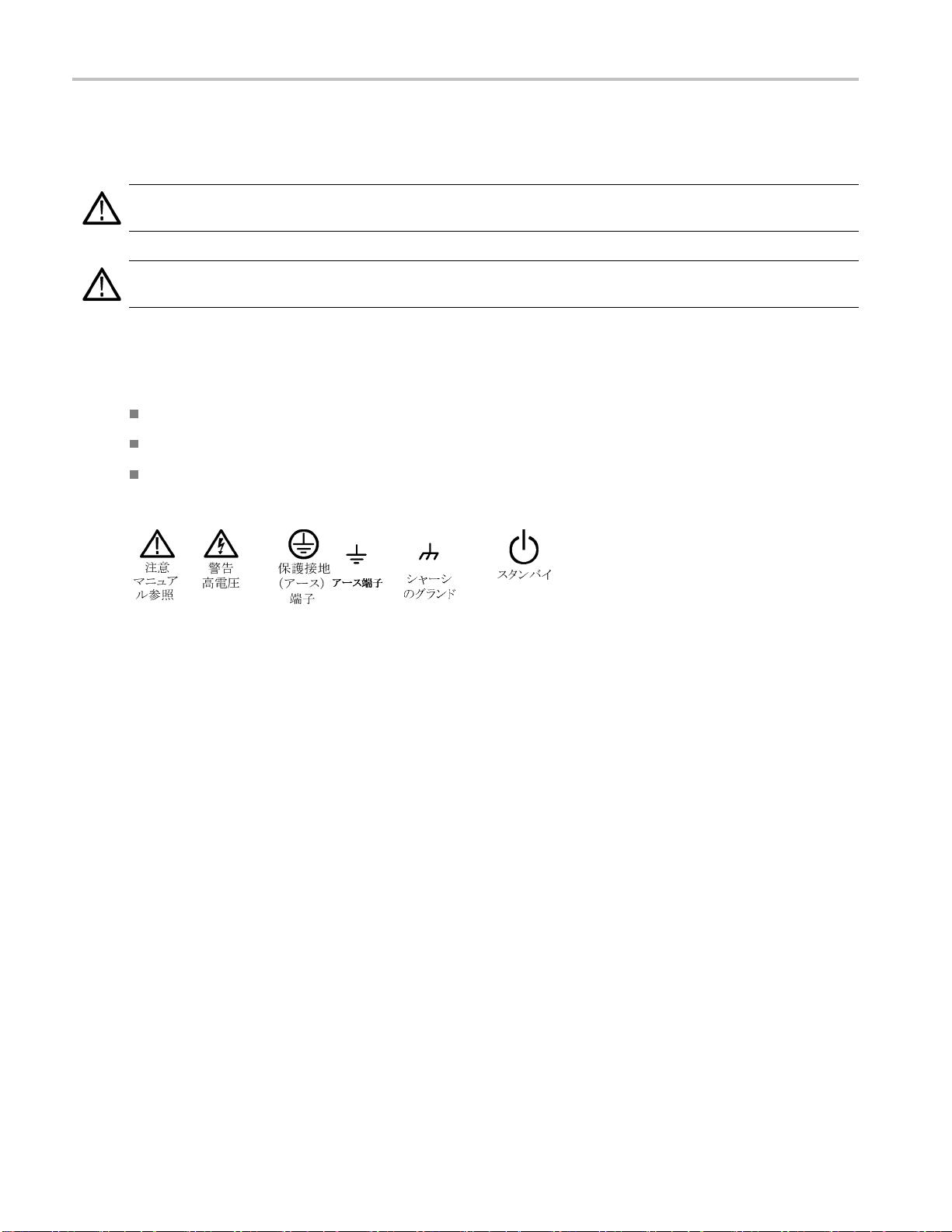

本製品では、次の記号を使用します。
ぼす可能性があることを示します。
能性があることを示します。
を与える可能性があることを示します。
vi DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
コンプライアンス情報
ここでは、本機器が準拠している EMC（電磁環境両立性）、安全性、および環境に関する規格について説
明します。
EMC 適合
EC 適合宣言（EMC）
指令 2004/108/EC 電磁環境両立性に適合します。『Official Journal of the European Communities』に記載
されている次の仕様に準拠します。
EN 61326-1:2006、EN 61326-2-1:2006: 測定、制御、および実験用途の電子装置に対する EMC 基準。
123
CISPR 11:2003：放射および伝導エミッション、グループ 1、クラス A
IEC 61000-4-2:2001：静電気放電イミュニティ
IEC 61000-4-3:2
002：RF 電磁界イミュニティ
コンプライアンス情報
4
IEC 61000-4-4:2004：ファスト・トランジェント／バースト・イミュニティ
IEC 61000-4-5:2001：電源サージ・イミュニティ
IEC 61000-4-6:2003：伝導 RF イミュニティ
IEC 61000-4-11:2004：電圧低下と停電イミュニティ
4
5
EN 61000-3-2:2006: AC 電源高調波エミッション
EN 61000-3-3:1995: 電圧の変化、変動、およびフリッカ
欧州域内連絡先:
Tektronix UK, Ltd.
Western Peninsula
Western Road
Bracknell, RG12 1RF
United Kingdom
1
この製品は、住居区域以外での使用を前提としています。住居区域で使用すると、電磁干渉の原因となることがあります。
2
この装置をテスト対象に接続した状態では、規格の許容レベルを超えるエミッションが発生する可能性があります。
3
この装置を接続する場合は、低 EMI のシールド・ケーブルを使用する必要があります。次に示す当社部品番号のケーブル
（または同等品）を使用してください。012-0991-01、012-0991-02、または 012-0991-03 GPIB ケーブル、012
たは CA 部品番号 0294-9）RS-232 ケーブル、012-1214-00 セントロニクス・ケーブル、LCOM 部品番号 CTL3VGAMM-5
VGA ケーブル。Ref Out コネクタには 012-0482-00 ケーブルを使 用します 。
4
オシロスコープが継続的な電磁現象にさらされる環境下では、10 mV/div～1 V/div のレンジで p-p ノイズの波形変位が
≦0.4 div、または上昇が≦0.8 div にとどまる必要があります。オシロスコープがトランゼント電磁現象にさらされる環境下
では、一時的で自力回復可能な性能低下は許容されますが、実際の動作状態の変化または格納データの消失は許容さ
れません。
5
電圧低下レベルが 70%/25 サイクル、および停電レベルが 0%/250 サイクルの場合、性能基準 C を適用します（IEC
61000-4-11）。電圧低下または停電時に機器の電源が切断された場合、再起動に 10 秒以上かかる可能性があります。
-1213-00（ま
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル vii
コンプライアンス情報
オーストラリア／ニュージーランド適合宣言（EMC）
次の規格による無線通信法の EMC 規定に適合しています。
CISPR 11:2003：放射性および伝導性エミッション、グループ 1、クラス A。EN 61326-1:2006 および EN
61326-2-1:2006 に準拠。
viii DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
安全性適合
EC 適合宣言（低電圧指令）
『Official Journal of the European Communities』に記載されている次の基準に準拠します。
低電 圧指令 2006/95/EC。
EN 61010-1:2001：測定、制御、および実験用途の電子装置に対する安全基準。
コンプライアンス情報
米国の国家認定試験機
UL 61010-1:2004 第 2 版。電子計測機器および試験用機器の標準規格。
関のリスト
カナダ認証
CAN/CSA部。
C22.2 No.61010-1:2004：測定、制御、および研究用途の電子装置に対する安全基準、第 1
その他の適合性
IEC 61010-1:2001：測定、制御、および実験用途の電子装置に対する安全基準。
機器の種類
測定機器。
安全クラス
Class 1：アース付き製品。
汚染度の説明
製品内
じとみなされます。製品は定格環境でのみ使用してください。
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル ix
およびその周辺で発生する可能性がある汚染の尺度です。通常、製品の内部環境は外部環境と同
汚染度 1：汚染なし、または乾燥した非導電性の汚染のみが発生します。このカテゴリの製品は、通常、
被包性、密封性のあるものか、クリーン・ルームにあるものです。
汚染度 2：通常、乾燥した非導電性の汚染のみが発生します。ただし、結露によって一時的な導電性
生することもあります。これは、標準的なオフィスや家庭環境で発生します。一時的な結露は、製品
が発
非動作時にだけ発生します。
汚染度 3：導電性のある汚染、または非導電性ではあるが、結露発生時に導電性を帯びる汚染。温度、
湿度のいずれも管理されていない屋内で発生します。日光や風雨の直接の曝露からは保護されている
域です。
領
染度 4：導電性のある塵、雨、または雪により持続的に導電性が生じている汚染。一般的に屋外です。
汚
コンプライアンス情報
汚染度
汚染度 2（IEC 61010-1 の定義による）。注：屋内使用のみについての評価です。
設置（過電圧）カテゴリの説明
本製品の各端子には、それぞれ異なる設置（過電圧）カテゴリが指定されている場合があります。各設置カ
テゴリは次のように定義
されています。
測定カテゴリ IV：低
測定カテゴリ III：
測定カテゴリ II：低
測定カテゴリ I：A
電圧電源を使用して実施する測定用。
建築物の屋内配線で実施する測定用。
電圧電源に直接接続した回路で実施する測定用。
C 電源に直接接続していない回路で実施する測定用。
過電圧カテゴリ
メイン：過電圧カテゴリ II
測定入力：過電圧カテゴリ I
（IEC 61010-1 で定義）
x DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
環境条件について
このセクションでは、この製品が環境に及ぼす影響について説明します。
使用済み製品の処理方法
機器またはコンポーネントをリサイクルする際には、次のガイドラインを順守してください。
機器のリサイクル: この機器を生産する際には、天然資源が使用されています。この製品には、環境ま
たは人体に有害となる可能性のある物質が含まれているため、製品を廃棄する際には適切に処理する必要
があります。有害物質の放出を防ぎ、天然資源の使用を減らすため、機材の大部分を再利用またはリサイ
クルできる適切な方法で処理してください。
この記号は、本製品が WEEE Directive 2002/96/EC（廃棄電気・電子機器に関する指令）、およ
び 2006/66/EC（新電池指令）に基づく EU の当該諸要件に準拠していることを示しています。リ
サイクル方法については、Tektronix のホームページ（www.tektronix.com）の「Service/Support」
を参照してください。
コンプライアンス情報
水銀に関するお知
ます。廃棄にあたっては、環境への配慮が必要です。廃棄およびリサイクルに関しては、お住まいの地域
の所轄官庁にお尋ねください。
らせ:
この製品に使用されている LCD バックライト・ランプには、水銀が含まれてい
過塩素酸塩材: この製品には CR 型リチウム電池が搭載されています。カリフォルニア州法によって、CR
型リチウム電池は過塩素酸塩材として規定され、特別な取り扱いが求められています。詳細については、
www.dtsc.ca.gov/hazardouswaste/perchlorate を参照してください。
有害物質に関する規制
この製品は
電子機器含有特定危険物質使用制限指令）の適用範囲外です。
Monitoring and Control（監視および制御）装置に分類され、2002/95/EC RoHS Directive（電気・
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル xi
まえがき
まえがき
このマニュアルでは、DPO7000 シリーズ、DSA70000/B シリーズ、および DPO70000/B シリーズの機器の設
置と操作方法について説明します。このマニュアルに記載されているのは基本的な操作と概念です。詳細
については、お使いの機器のオンライン・ヘルプを参照してください。このマニュアルは、次の機器を対象と
しています。
DPO72004/B 型および DSA72004/B 型
DPO71604/B 型および DSA71604/B 型
DPO71254/B 型および DSA71254/B 型
DPO70804/B 型および DSA70804/B 型
DPO70604/B 型および DSA70604/B 型
DPO70404/B 型および DSA70404/B 型
DPO7354 型
DPO7254 型
DPO7104 型
DPO7054 型
主要な機能
DPO7000
バッグ、評価に役立ちます。主な特長は次のとおりです。
すべてのチャンネルにおいて、20 GHz の帯域幅と 50 GS/s のリアルタイム・サンプリング・レートを実現
（DPO72004/B 型および DSA72004/B 型）
すべてのチャンネルにおいて、16 GHz の帯域幅と 50 GS/s のリアルタイム・サンプリング・レートを実現
（DPO7
すべてのチ
現（DPO71254/B 型および DSA71254/B 型）
すべてのチャンネルにおいて、8 GHz の帯域幅と 25 GS/s のリアルタイム・サンプリング・レートを実現
（DPO70804/B 型および DSA70804/B 型）
すべてのチャンネルにおいて、6 GHz の帯域幅と 25 GS/s のリアルタイム・サンプリング・レートを実現
70604/B 型および DSA70604/B 型）
（DPO
すべての
（DPO70404/B 型および DSA70404/B 型）
すべてのチャンネルにおいて、3.5 GHz 帯域幅および 10 GS/s リアルタイム･サンプリング･レート、1 チャ
ンネルにおいて 40 GS/s リアルタイム･サンプリング･レートを実現（DPO7354 型）
シリーズ、DSA70000/B シリーズ、および DPO70000/B シリーズの機器は、電子設計の検証、デ
1604/B 型お よび DSA71604/B 型）
ャンネルにおいて、12.5 GHz の帯域幅と 50 GS/s のリアルタイム・サンプリング・レートを実
チャンネルにおいて、4 GHz の帯域幅と 25 GS/s のリアルタイム・サンプリング・レートを実現
すべてのチャンネルにおいて、2.5 GHz の帯域幅と 10 GS/s のリアルタイム・サンプリング・レート、1 チャ
では 40 GS/s のリアルタイム・サンプリング・レートを実現（DPO7254 型）
ンネル
xii DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
まえがき
すべてのチャンネルにおいて、1 GHz の帯域幅と 5 GS/s（オプションで 10 GS/s）のリアルタイム・サンプ
リング・レート、1 チャンネ
実現（DPO7104 型）
すべてのチャンネルにおいて、500 MHz の帯域幅と 2.5 GS/s（オプションで 5 GS/s）のリアルタイム・サ
ンプリング・レート、1 チャンネルでは 10 GS/s（オプションで 20 GS/s）のリアルタイム・サンプリング・レー
トを 実現（DPO7054 型）
ルでは 20 GS/s（オプションで 40 GS/s）のリアルタイム・サンプリング・レートを
拡張帯域幅機能を有効にすると、帯域幅を拡張し、パスバンド
（DSP）フィルタが適用されます。拡張帯域幅を使用すると、最高のサンプル・レートにおいて有効チャン
ネル全体に適合した応答が可能になります。帯域幅は、S/N 比を高めるために、最大帯域幅に対して、
1 GHz 単位で 500 MHz まで制限することができます。
プ向けのプローブ・チップに対応できます。
最大 500,000,000 サンプルのレコード長（モデルとオプションに応じて異なります）
最大 1.0% の DC 垂直ゲイン確度（モデルに応じて異なります）
4 つの入力チャンネル（ハイレゾ・モードでない場合は、各チャンネルあたり 8 ビットの分解能）、補助トリ
ガ入出力
サンプル、エンベロープ、ピーク検出、ハイレゾ、波形データベース、アベレージ、および高速アクイジ
ションの各アクイジション・モード
広範な GPIB コマンド・セットとメッセージ・ベースのインタフェースによるフル・プログラミング機能
トリガ・タイプには、エッジ、ロジック、パルス（ロジック・クオリファイ可能）などがあり A トリガ・イベントおよ
び B トリガ・イベントの両方で選択できます。ウィンドウ・トリガ・モードは、定義されたウィンドウ範囲にトリ
ガ・ソースが入ったときまたはウィンドウ範囲からトリガ・ソースが出たときにトリガされます。トリガはロジッ
ク・クオリファイが可能です。セットアップ／ホールド・トリガ・モードは、クロックを基準にしてセットアップ
時間とホールド時間のうちにロジック入力の状態が変化するとトリガされます。トリガ・ジッタは、通常は 1
ps RMS 未満ですが、これはモデルによって異なります。通常、200ps 未満の幅でグリッチまたはパルス
のトリガが可能です。モデルまたはオプションによっては、低速シリアル・トリガ、シリアル・パターン・トリ
ガ、およびパターン・ロック・トリガを使用できる場合があります。また、トリガ位置修正機能によってトリガ
をより正確に配置し、ジッタを減らすこともできます。
拡張帯域幅を拡張すると、高性能プローブやチッ
をフラット化するデジタル信号プロセッサ
強力な測定機能（ヒストグラム、自動測定、アイ・パターン測定、および測定統計）を内蔵
数学的に波形を結合し、データ解析作業をサポートする波形を作成。演算式では、任意のフィルタが使
用できます。スペクトラム解析を使用すると、周波数領域で波形を解析できます。
色階調による波形データのサンプル密度の表示をサポートする大型 12.1 インチ（307.3 mm）高解像度
XGA カラー・ディスプレイ。水平方向、垂直方向ともに 10 目盛で表示できます。
同時に最高 4 箇所までのズーム領域の表示と比較が可能な MultiView Zoom。最大 4 箇所のズーム領
域を固定したり、手動または自動でスクロールしたりできます。ズーム・ウィンドウ内で波形表示をコント
ロールすることもできます。
自動イベント検索およびユーザ・マーク機能。波形内の目的のポイントを自動的に検索および参照でき
ます。
DDR メモリ・テクノロジ解析オプションを使用した自動 DDR 解析
カスタマイズ可能な MyScope コントロール・ウィンドウ
サンプル・レートとレコード長を、目盛（div）当たりの時間とは別にコントロールすることが可能
直感的なグラフィック・ユーザ・インタフェース（UI）および内蔵されている、画面上で使用可能なオンラ
イン・ヘルプ
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル xiii
まえがき
内部リムーバブル・ディスク・ストレージ
さまざまなプロービング・ソリューション
マニュアル
この製品に関する使用可能な各種マニュアルの参照先は次の通りです。
参照する項目 使用するマニュアル
取付け、操作（概要）
詳細な操作とユーザ・インタフェースに
関するヘルプ
プログラマ用のコマンド
サービス情報 サービス・マニュアル（製品ソフトウェア DVD に収録）。ドキュメン
解析ツールと接続ツール
クイック・スタート・ユーザ・マニュアル。一般的な操作方法につい
て説明します。
オンライン・ヘルプ。機器の機能を使用する際の、詳細な手順に
ついて説明します。画面上のコントロールと要素に関する情報に
ついては、Help ボタンまたは Help メニューからオンライン・ヘル
プにアクセスします。 (19 ページ 「オンライン・ヘルプへのアクセ
ス」 参照)。
プログラミング・ガイド（製品ソフトウェア DVD に収録）。GPIB コ
マンドの構文が記載されています。
テーション・ブラウザで参照することもできます。
OpenChoice ソリューション入門マニュアル。機器に備えられてい
るさまざまな接続と解析のツールについて説明します。
このマニュアルで使用される表記規則
本マニュアルでは、次のアイコンを使用しています。
順番に行う
手順
前面パネル
の電源
電源の接続
ネットワーク
PS2
SVGA
USB
xiv DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
機器の設置
機器を開梱し、スタンダード・アクセサリとして記載されているすべての付属品が含まれていることを確認して
ください。推奨アクセサリ、プローブ、機器のオプション、およびアップグレードについては、オンライン・ヘル
プに記載されています。最新の情報については、当社のホームページ（www.tektronix.com）をご覧ください。
スタンダード・アクセサリ
アクセサリ 当社部品番号
DPO7000 シリーズ 、DSA70000/B シ リーズ、お よび DPO70000/B
シリーズ・デジタル・フォスファ・オシロスコープのクイック・スタート・
ユーザ・マニュアル
DPO7000 シリーズ 、DSA70000/B シ リーズ、お よび DPO70000/B
シリーズの製品ソフトウェア DVD
アプリケーション・ソフトウェア DVD とドキュメント・キット（オプション）
オンライン・ヘルプ（製品ソフトウェアの一部）
パフォーマンス検証（製品ソフトウェア DVD に収録されている PDF
ファイル）
プログラマ・オンライン・ガイド（製品ソフトウェア DVD に収録され
ているファイル）
NIST、Z540-1、および ISO9000 の校正証明書
4 本の 10X 受動プローブ（500 MHz モデル、DPO7054 型のみ）
TekConnect アダプタ 1 個、≥4 GHz モデルのみ
TekConnect アダプタ 4 個、≥4 GHz モデルのみ
キーボード、≥4 GHz モデルのみ
マウス（オプティカル）
前面カバー
アクセサリ・ポーチ
Nero OEM ソフトウェア CD
機器の設置
071-2597-xx
020-2693-xx
020-2700-xx
—
—
—
—
P6139A
TCA-BNC
TCA-292MM
119-7083-xx
119-7054-xx
200-4963-xx
<4 GHz モデル： 016-1966-xx
≥4 GHz モデル： 016-1441-xx
063-3781-xx
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル 1
機器の設置
アクセサリ 当社部品番号
電源コード
次のいずれか
北米（オプション A0）
ユニバーサル・ユーロ（オプション A1）
英国（オプション A2）
オーストラリア（オプション A3）
スイス（オプション A5）
日本（オプション A
中国（オプション A10）
インド（オプション A11）
電源コードまたは AC アダプタなし（オプション A99）
6)
<4 GHz モデル ≥4 GHz モデル
161-0104-00 161-0213-00
161-0104-06 161-0209-00
161-0104-07 161-0210-00
161-0104-05 161-0211-01
161-0167-00 161-0212-00
161-A005-00
161-0306-00 161-0320-00
161-0324-00 161-0325-00
——
161-0213-
注意 : 添付さ
れた電源コード
セットは本機以
外の製品には転
用しないで下さ
い。
00
動作の要件
1. 次のスペース要件および寸法を確
認し、カー
設置します。
上部： 0 mm（0 インチ） 0 mm（0 インチ）
左側および右側： 76 mm インチ（3 インチ） 76 mm（3 インチ）
底部： 脚が取り付けられていて、フ
後部： 後部の脚が取り付けられてい
2. 幅：
3. 高さ： 277 mm（10.9 インチ） 292 mm（11.48 インチ）
トまたはベンチに機器を
<4 GHz モデル ≥4 GHz モデル
脚が取り付けられていて、フ
リップ・スタンドを下げている場
合は 0 mm（0 インチ）
る場合は0mm（0インチ)
456 mm（17.96 インチ） 451 mm（17.75 インチ）
リップ・スタンドを下げている場
合は 0 mm（0 インチ）
後部の脚が取り付けられてい
る場合は0mm（0インチ)
2 DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
機器の設置
4. 装置を操作する前に、周囲温
確認してください。
度を
5 ﾟC ～ +45 ﾟC（+41
F）
ﾟF ～ +113 ﾟ
5. 動作湿度を確認してください。 相対湿度 8 ～ 80%（+45 ﾟC
（+113 ﾟF）以下で最高湿球温
度 +29 ﾟC（+84 ﾟF
）、結露なし）
+45 ℃（+113 ºF ）で相対湿度
の上限が 30% に低下
6. 動作高度を確認してください。
<4 GHz モ デ ル ： 3
,000 m
（9,843 フィート）
7. 最大入力電圧、<
50 Ω
1MΩ
4GHzモデル：
5V
、ただし、ピーク ≤ ±24 V において
RMS
150 V、200 KHz より上 において、20 dB/decade、9 V
下。BNC にお
ける最大入力電圧（中心の導体とグランド間）は
400 V ピーク。RMS 電圧は、DC を含む任意波形に対して <150 V
に制限される。ピークが 150 V を超える場合、インパルスの最大
パルス幅は 50
μs。たとえば、ピークが 0～400 V では、矩形波、
デューティ・ファクタは 14%。最大過渡耐電圧は±800 V ピーク。
最大入力電圧、≥4 GHz モデル：
50 Ω
<1V/FS の場合は <1 V
、≥1V/FSの場合は<5.5V
RMS
5 ﾟC ～ +45 ﾟC（+41
ﾟF ～ +113 ﾟ
F）
相対湿度 8% ～ 80% 、 最 高
+32 ﾟC (+90 ﾟF)
相対湿度 5 ～ 45%（+3
2℃
(+90 ﾟ F) か ら 最 高 +45 ℃
(+113 ﾟF)、結露なし）、最高湿
球温度 +29.4 ℃ (+
85 ﾟF) (相
対湿度は+45 ℃ (+113 ﾟF) で
32% に低下）
≥4 GHz モ デ ル ： 3
,000 m
(9,843 フィート)（最大動
作 温 度 は 高 度 1,500 m
(4921.25 フ
ィート) より上で
300 m (984.25 フィート)につき
1 ﾟC の割合で低下）
まで低
rms
。
RMS
注意： 正しく冷却するために、オシロスコープの下側と側面には障害物を置かないでください。
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル 3
機器の設置

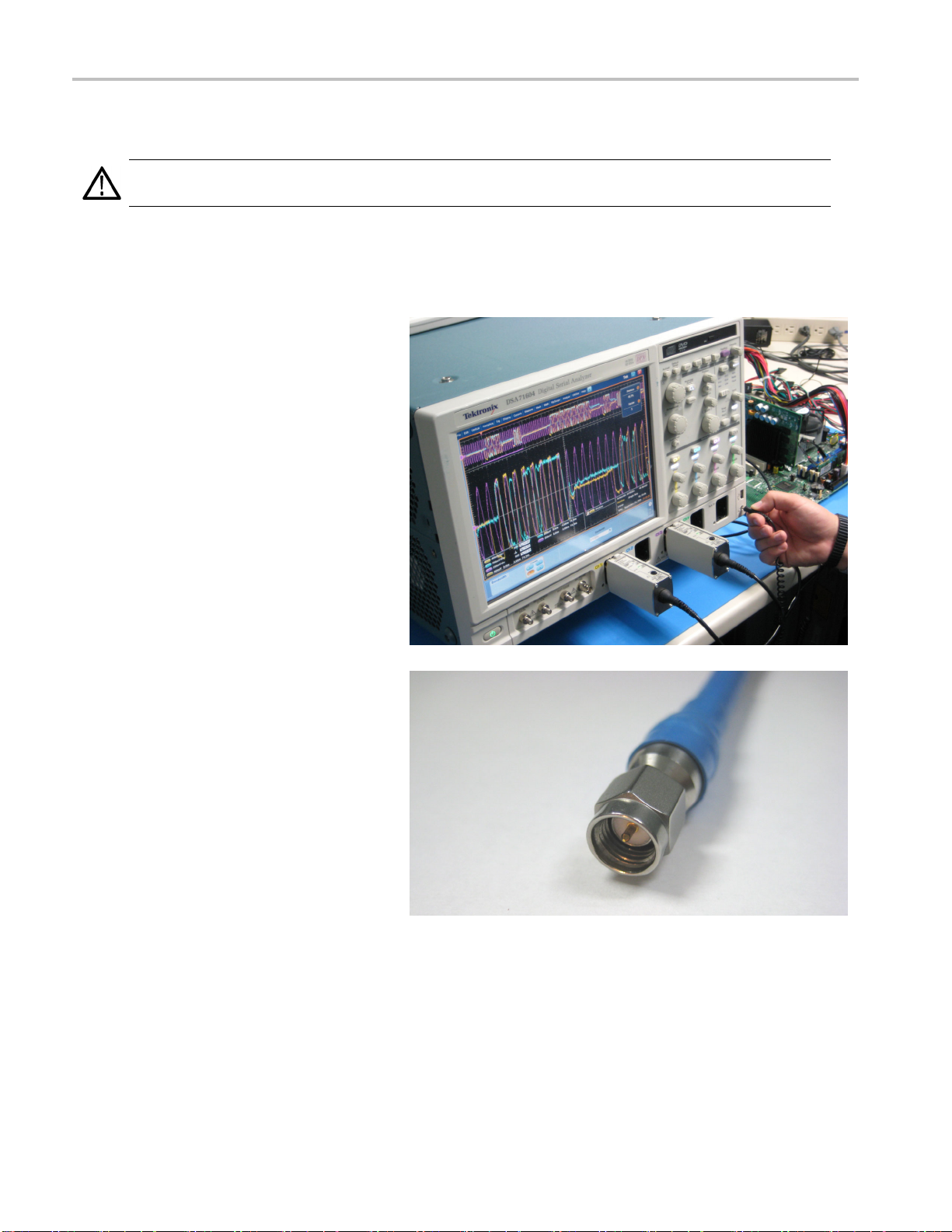

ESD の防止
注意： 直接静電気放電は機器の入力に損傷を与える可能性があります。次の説明を参照して、この損傷
を回避してください。
電子機器を扱う場合は常に、静電気放電
ていますが、信号入力部に対して大きな静電気放電が直接発生すると、損傷を受ける可能性があります。
機器の損傷を防ぐため、次の説明に従って機器への静電気放電を回避してください。
1. ケーブルおよびTekConnectア
プタを着脱するときは、接地された
帯電防止リスト・ストラップをつけて、
自分の体から静電気を放電します。
このため、本機器は前面パネルか
ら接続できるようになっています。
2. ベンチ上で未接続のままにな
いるケーブルが、大きな静電気の発
生原因となることがあります。テスト
で使用する機器または装置
ブルを接続する前に、ケーブルの
中心導体を一瞬接地するか、片端
に50Ωターミネーション
て、すべてのケーブルから静電電
圧を放電してください。
にケー
を接続し
（ESD）の対策が必要となります。この機器は ESD 保護機構を備え
ダ
って
4 DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル

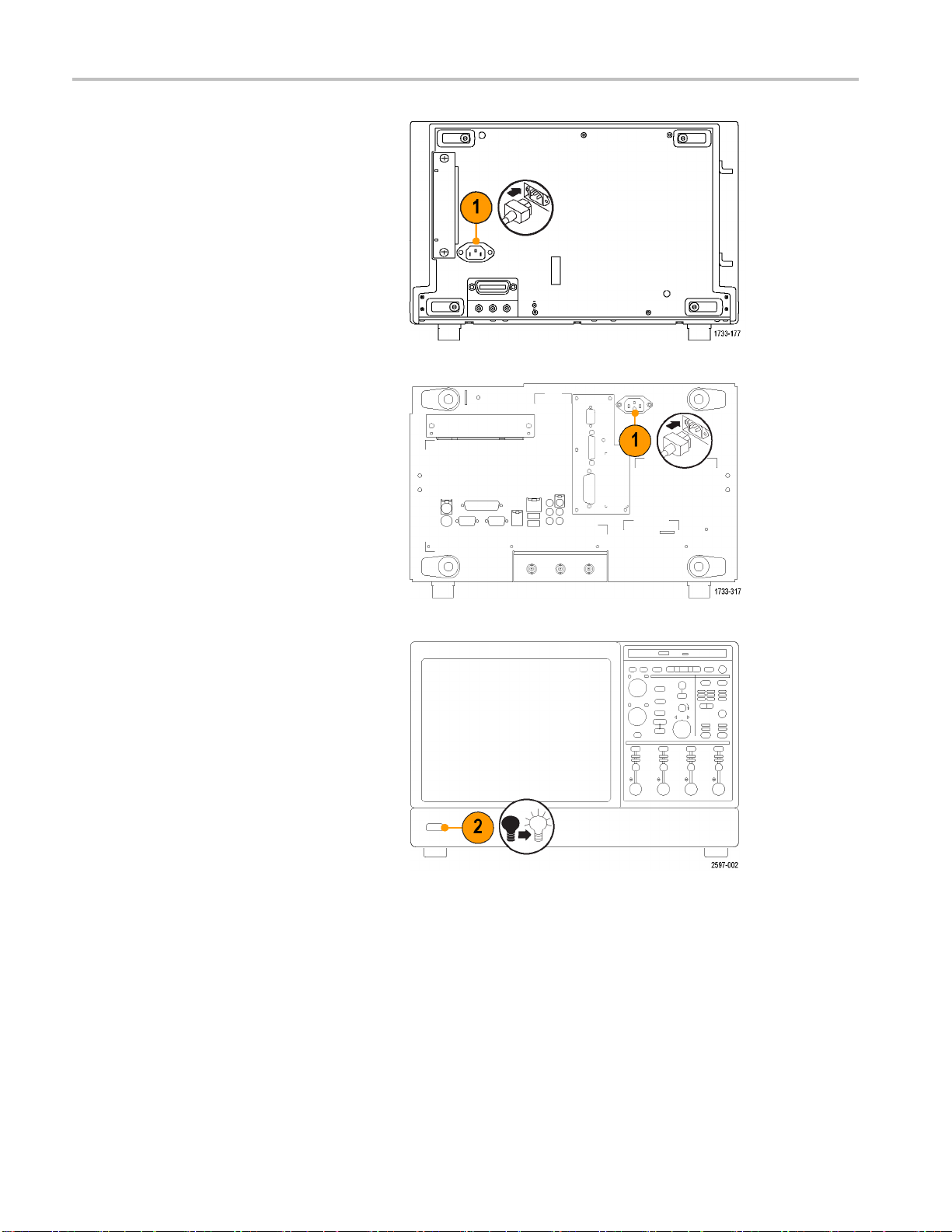

機器の電源をオンにする
電源の要件
電源電圧と周波数 電力消費量
<4 GHz モデル： 100 ～ 240 V
または 115 V
RMS
±
10%、400 Hz
≥4 GHz モデル：100 ～ 240 V
または 115 V
±10%、400 Hz。CAT II
RMS
RMS
RMS
±10%、47 ～ 63 Hz
±10%、50 ～ 60 Hz
機器の設置
最大 550 ワット
≤1100 VA
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル 5
機器の設置
<4 GHz モデル
≥4 GHz モデル
6 DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
機器の電源をオフにする
電源の取り外し
機器の設置
<4 GHz モデ
≥4 GHz モデル
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル 7
ル
機器の設置

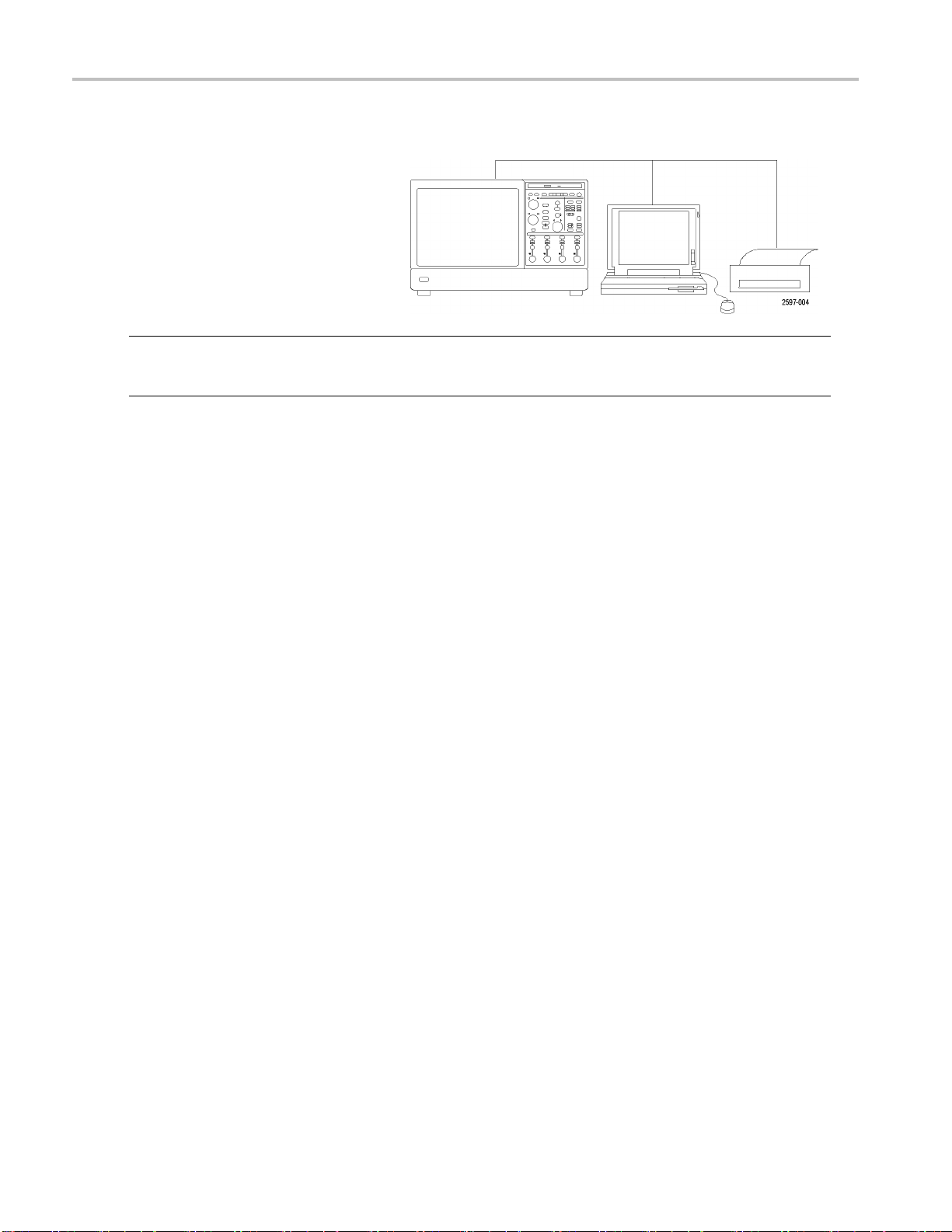

ネットワークへの接続
機器をネットワークに接続
ファイル共有、インターネット・アクセス
などの通信機能を利用できます。ネッ
トワークに対して機器を構
ネットワーク管理者に問い合わせ、標
準の Windows ユーティリティを使用し
てください。
注： ネットワーク経由のリモート操作の場合、Display > Display Remote をオンに切り替えます。 VNC または
pcAnywhere を機器およびリモート PC 上にインストールする必要があります。 Display Remote を有効にする
と、表示の更新、コン
して、印刷、
成するには、
トロール・ウィンドウへのアクセス、およびメニュー項目表示が低くなります。
8 DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
2 台めのモニタの追加

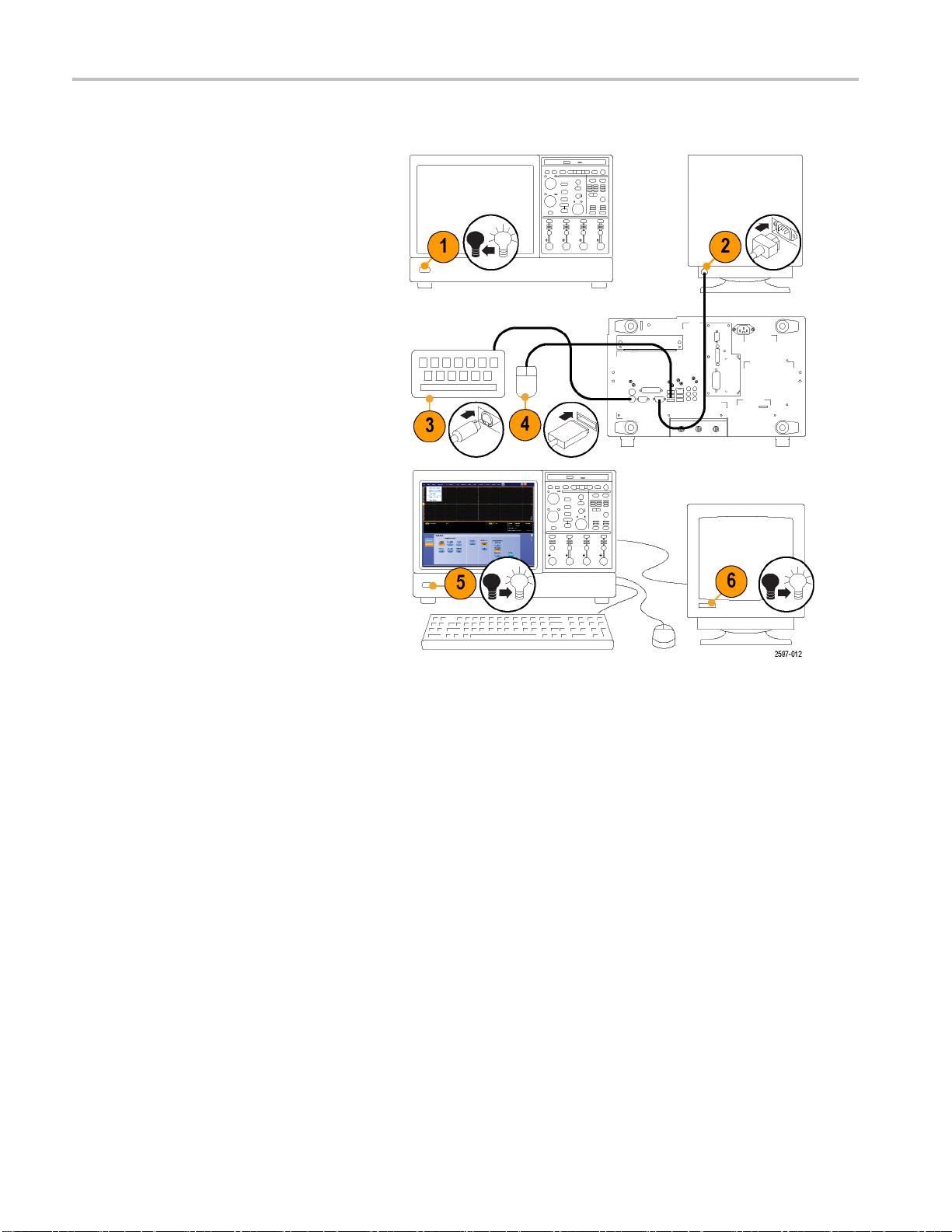

外部モニタで Windows やインストールされたアプリケーションを使用しながら、機器を操作できます。デュア
ル・モニタ構成をセットアップするには、次の手順に従います。
<4 GHz モデル
1. 電源をオフにします。
2. モニタをもう 1 台接続します。
3. キーボードを接続します。
4. マウスを接続します。
機器の設置
5. 機器の電源をオンにします。
6. モニタの電源をオンにします。
<4 GHz
モデル
DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル 9
機器の設置
≧4GHzモデル
1. 電源をオフにします。
2. モニタをもう 1 台接続しま
3. キーボードを接続しま
4. マウスを接続します。
5. 機器の電源をオンに
6. モニタの電源をオ
す。
します。
ンにします。
す。
≥4 GHz モデル
10 DPO7000 シリーズおよび DPO/DSA70000/B シリーズ・クイック・スタート・ユーザ・マニュアル
Loading...
